1 H. Honkanen PADS PIIRILEVYSUUNNITTELUOHJELMISTO PADS 2005 SP2 ja PADS 2007 PADS Locic Piirikaavioeditori PADS Layout Piirilevysuunnittelu PADS Router - Piirilevysuunnittelu + Automaattireititin Mittayksiköt ja mittojen antaminen Eristevälien ja johdinleveyksien määrittäminen Piirikaaviosuunnittelu Piirilevysuunnittelu Komponenttikirjaston selaaminen Uuden komponentin luonti Tulostaminen Kuparisten täyttöalueiden luonti

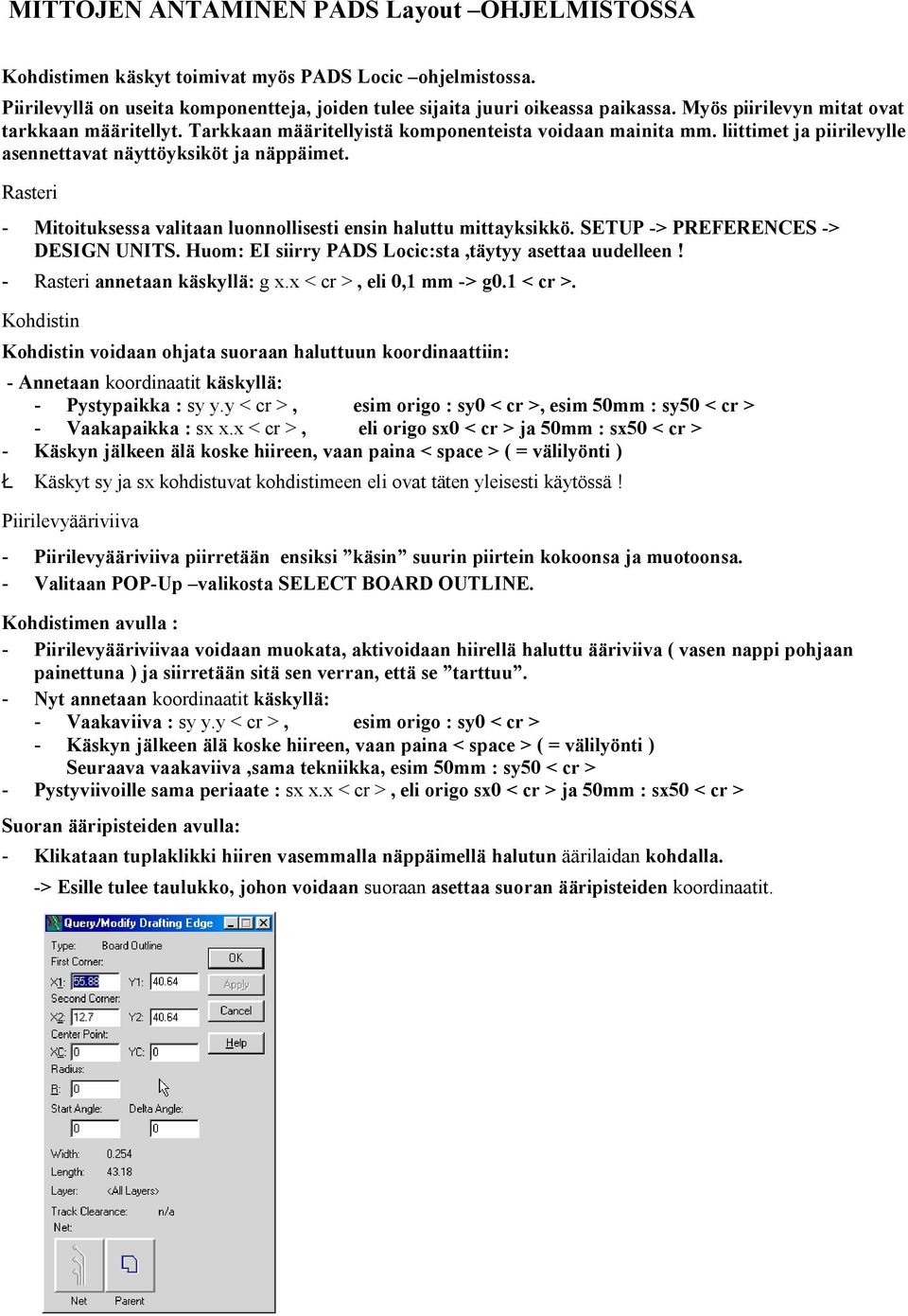

2 MITTOJEN ANTAMINEN PADS Layout OHJELMISTOSSA Kohdistimen käskyt toimivat myös PADS Locic ohjelmistossa. Piirilevyllä on useita komponentteja, joiden tulee sijaita juuri oikeassa paikassa. Myös piirilevyn mitat ovat tarkkaan määritellyt. Tarkkaan määritellyistä komponenteista voidaan mainita mm. liittimet ja piirilevylle asennettavat näyttöyksiköt ja näppäimet. Rasteri - Mitoituksessa valitaan luonnollisesti ensin haluttu mittayksikkö. SETUP -> PREFERENCES -> DESIGN UNITS. Huom: EI siirry PADS Locic:sta,täytyy asettaa uudelleen! - Rasteri annetaan käskyllä: g x.x < cr >, eli 0,1 mm -> g0.1 < cr >. Kohdistin Kohdistin voidaan ohjata suoraan haluttuun koordinaattiin: - Annetaan koordinaatit käskyllä: - Pystypaikka : sy y.y < cr >, esim origo : sy0 < cr >, esim 50mm : sy50 < cr > - Vaakapaikka : sx x.x < cr >, eli origo sx0 < cr > ja 50mm : sx50 < cr > - Käskyn jälkeen älä koske hiireen, vaan paina < space > ( = välilyönti ) Ł Käskyt sy ja sx kohdistuvat kohdistimeen eli ovat täten yleisesti käytössä! Piirilevyääriviiva - Piirilevyääriviiva piirretään ensiksi käsin suurin piirtein kokoonsa ja muotoonsa. - Valitaan POP-Up valikosta SELECT BOARD OUTLINE. Kohdistimen avulla : - Piirilevyääriviivaa voidaan muokata, aktivoidaan hiirellä haluttu ääriviiva ( vasen nappi pohjaan painettuna ) ja siirretään sitä sen verran, että se tarttuu. - Nyt annetaan koordinaatit käskyllä: - Vaakaviiva : sy y.y < cr >, esim origo : sy0 < cr > - Käskyn jälkeen älä koske hiireen, vaan paina < space > ( = välilyönti ) Seuraava vaakaviiva,sama tekniikka, esim 50mm : sy50 < cr > - Pystyviivoille sama periaate : sx x.x < cr >, eli origo sx0 < cr > ja 50mm : sx50 < cr > Suoran ääripisteiden avulla: - Klikataan tuplaklikki hiiren vasemmalla näppäimellä halutun äärilaidan kohdalla. -> Esille tulee taulukko, johon voidaan suoraan asettaa suoran ääripisteiden koordinaatit.

3 Kulmapisteiden avulla: - Klikataan tuplaklikki hiiren vasemmalla näppäimellä halutun kulmapisteen kohdalla. -> Esille tulee taulukko, johon voidaan suoraan asettaa kulmapisteen koordinaatit. Komponenttien asetus - Komponenttien kohdistimen tarttumispiste, nollapiste, on tapauskohtainen. - Liittimillä se on yleensä keskipiste ( tai pinni nro. 1 ) - Mikropiireillä se on yleensä jalka 1 - Transistoreilla se on yleensä jalka 1 Komponentin paikan voi täten ohjata sy ja sx käskyillä, tarttumispiste on tällöin tietenkin otettava huomioon ERISTEVÄLIEN JA JOHDINLEVEYKSIEN MÄÄRITYS Tämä johdinleveyksien ja eristevälien määritys voidaan tehdä jo PADS Locic:ssa,mutta sen voi tehdä ja sitä voi muuttaa myös PADS Layout:ssä Valitaan Set-Up -> Design-rules Valitaan käytettävä mittayksikkö - PADS Locic : onnistuu valikosta - PADS Layout: Valittu mittayksikkö ei siirry PADS Locic ohjelmasta, vaan on aseteltava uudestaan: - Valitse SETUP -> PREFERENCES -> DESIGN UNITS Valitaan DEFAULT Valitaan CLEARANCE Määritä johtimien yleisleveys -> TRACE WIDTH Määritä eristevälit -> CLEARANCE - Määritykset erikseen erityyppisten komponenttien ja johtimien ym. Kesken Lyhenteiden suomennokset: Mittayksikön vaihto: Trace Width, johdinleveys Trace, juova, vierekkäinen veto Clearance, eristeväli Via, läpivienti Pad, juotospiste SMD, pintaliitoskomponentti Copper, kuparointi Text, tekstikuvio Board, levyn reuna Drill, poraus Body, komponentin kotelo Corner, nurkka Mittayksikön vaihto: Setup Ł Preferences Ł Global Ł Design Units

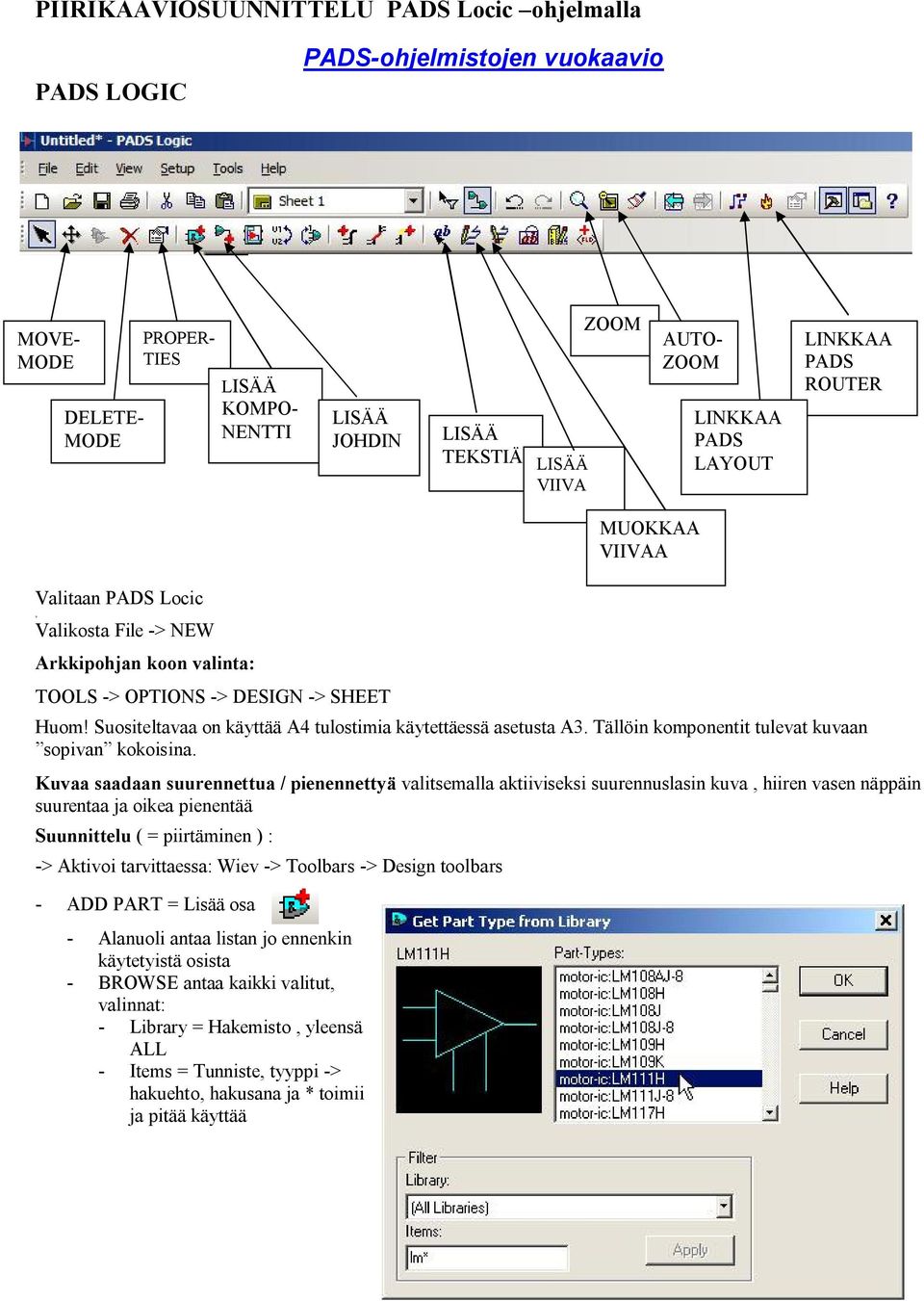

4 PIIRIKAAVIOSUUNNITTELU PADS Locic ohjelmalla PADS LOGIC PADS-ohjelmistojen vuokaavio MOVE- MODE DELETE- MODE PROPER- TIES LISÄÄ KOMPO- NENTTI LISÄÄ JOHDIN LISÄÄ TEKSTIÄ LISÄÄ VIIVA ZOOM AUTO- ZOOM LINKKAA PADS LAYOUT LINKKAA PADS ROUTER Valitaan PADS Locic, Valikosta File -> NEW Arkkipohjan koon valinta: TOOLS -> OPTIONS -> DESIGN -> SHEET Huom! Suositeltavaa on käyttää A4 tulostimia käytettäessä asetusta A3. Tällöin komponentit tulevat kuvaan sopivan kokoisina. Kuvaa saadaan suurennettua / pienennettyä valitsemalla aktiiviseksi suurennuslasin kuva, hiiren vasen näppäin suurentaa ja oikea pienentää Suunnittelu ( = piirtäminen ) : -> Aktivoi tarvittaessa: Wiev -> Toolbars -> Design toolbars - ADD PART = Lisää osa - Alanuoli antaa listan jo ennenkin käytetyistä osista - BROWSE antaa kaikki valitut, valinnat: - Library = Hakemisto, yleensä ALL - Items = Tunniste, tyyppi -> hakuehto, hakusana ja * toimii ja pitää käyttää MUOKKAA VIIVAA

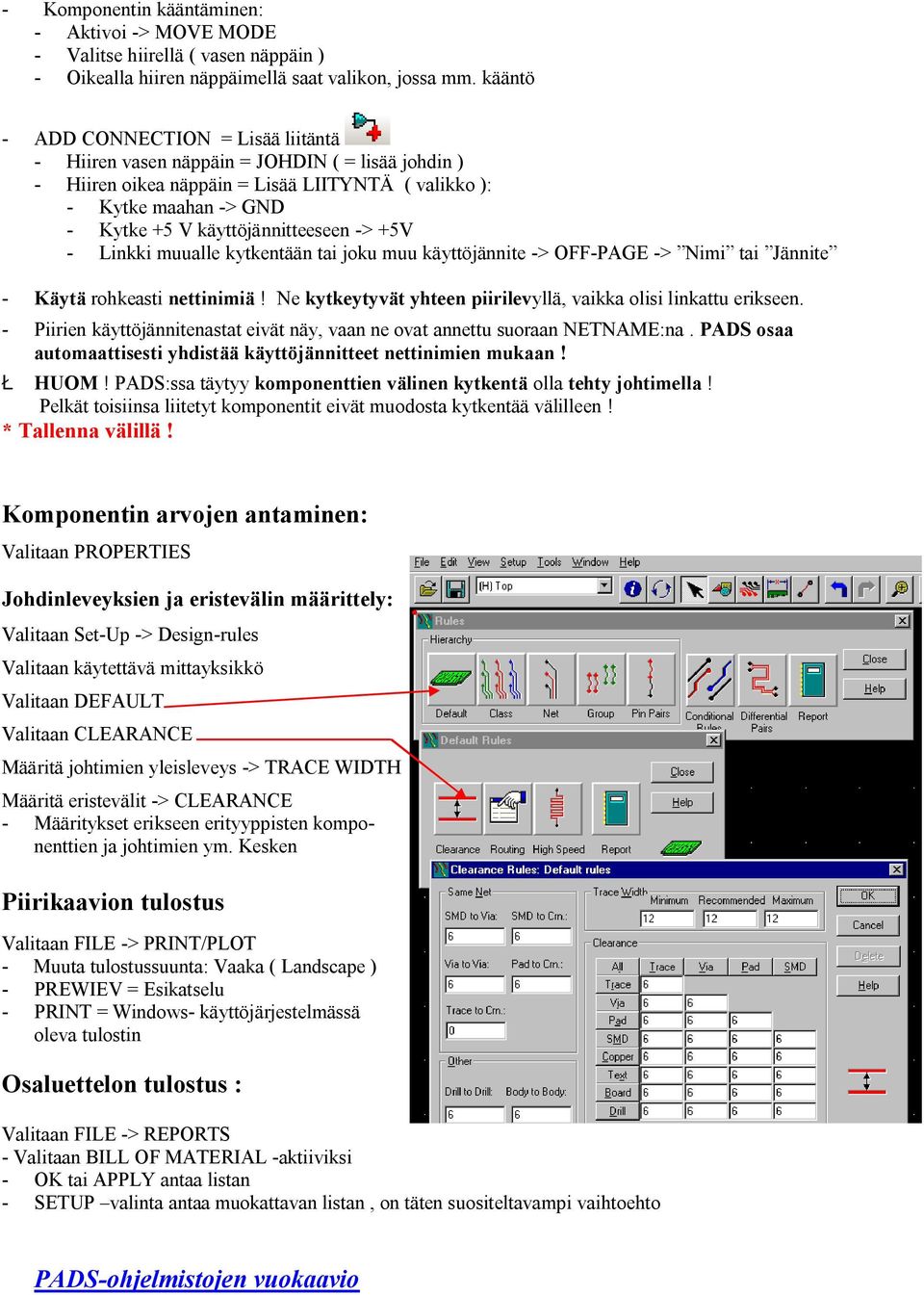

5 - Komponentin kääntäminen: - Aktivoi -> MOVE MODE - Valitse hiirellä ( vasen näppäin ) - Oikealla hiiren näppäimellä saat valikon, jossa mm. kääntö - ADD CONNECTION = Lisää liitäntä - Hiiren vasen näppäin = JOHDIN ( = lisää johdin ) - Hiiren oikea näppäin = Lisää LIITYNTÄ ( valikko ): - Kytke maahan -> GND - Kytke +5 V käyttöjännitteeseen -> +5V - Linkki muualle kytkentään tai joku muu käyttöjännite -> OFF-PAGE -> Nimi tai Jännite - Käytä rohkeasti nettinimiä! Ne kytkeytyvät yhteen piirilevyllä, vaikka olisi linkattu erikseen. - Piirien käyttöjännitenastat eivät näy, vaan ne ovat annettu suoraan NETNAME:na. PADS osaa automaattisesti yhdistää käyttöjännitteet nettinimien mukaan! Ł HUOM! PADS:ssa täytyy komponenttien välinen kytkentä olla tehty johtimella! Pelkät toisiinsa liitetyt komponentit eivät muodosta kytkentää välilleen! * Tallenna välillä! Komponentin arvojen antaminen: Valitaan PROPERTIES Johdinleveyksien ja eristevälin määrittely: Valitaan Set-Up -> Design-rules Valitaan käytettävä mittayksikkö Valitaan DEFAULT Valitaan CLEARANCE Määritä johtimien yleisleveys -> TRACE WIDTH Määritä eristevälit -> CLEARANCE - Määritykset erikseen erityyppisten komponenttien ja johtimien ym. Kesken Piirikaavion tulostus Valitaan FILE -> PRINT/PLOT - Muuta tulostussuunta: Vaaka ( Landscape ) - PREWIEV = Esikatselu - PRINT = Windows- käyttöjärjestelmässä oleva tulostin Osaluettelon tulostus : Valitaan FILE -> REPORTS - Valitaan BILL OF MATERIAL -aktiiviksi - OK tai APPLY antaa listan - SETUP valinta antaa muokattavan listan, on täten suositeltavampi vaihtoehto PADS-ohjelmistojen vuokaavio

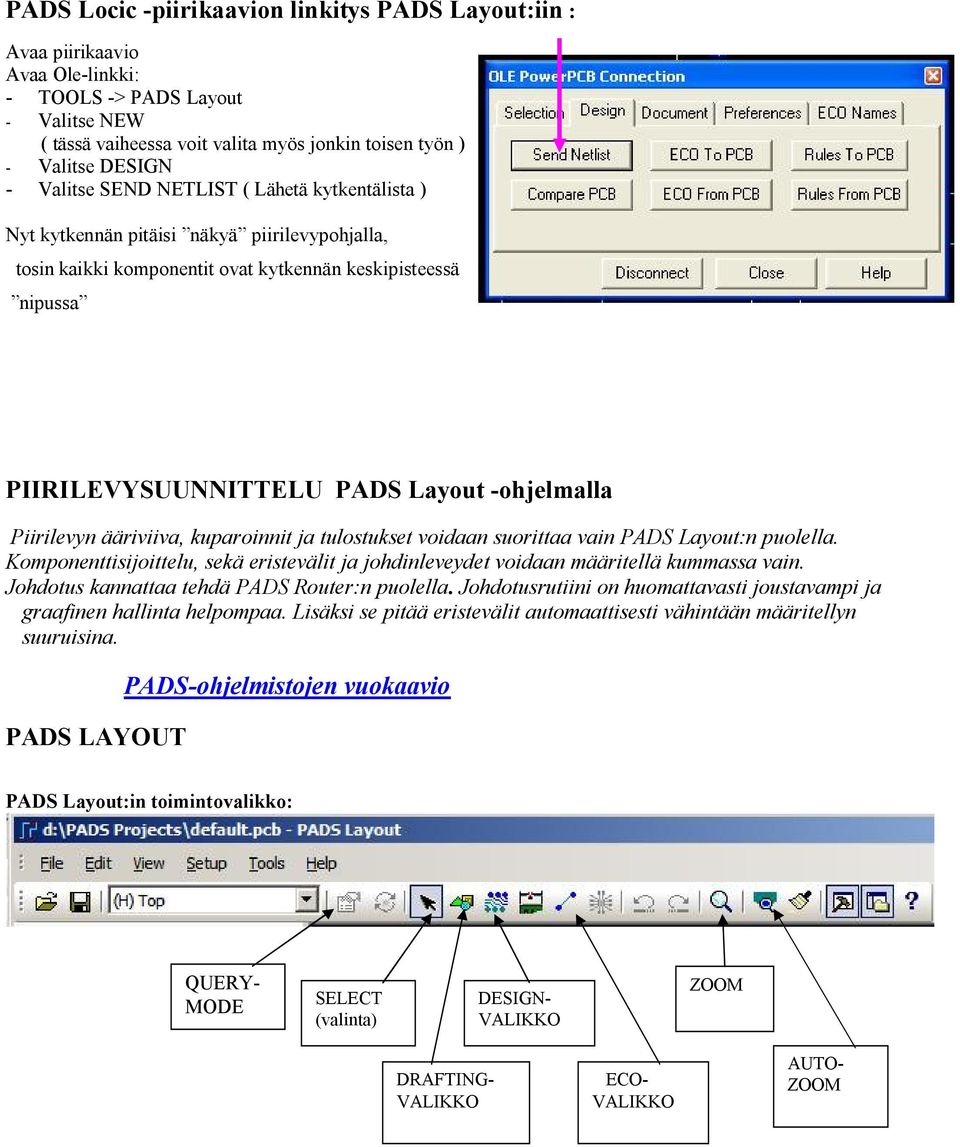

6 PADS Locic -piirikaavion linkitys PADS Layout:iin : Avaa piirikaavio Avaa Ole-linkki: - TOOLS -> PADS Layout - Valitse NEW ( tässä vaiheessa voit valita myös jonkin toisen työn ) - Valitse DESIGN - Valitse SEND NETLIST ( Lähetä kytkentälista ) Nyt kytkennän pitäisi näkyä piirilevypohjalla, tosin kaikki komponentit ovat kytkennän keskipisteessä nipussa PIIRILEVYSUUNNITTELU PADS Layout -ohjelmalla Piirilevyn ääriviiva, kuparoinnit ja tulostukset voidaan suorittaa vain PADS Layout:n puolella. Komponenttisijoittelu, sekä eristevälit ja johdinleveydet voidaan määritellä kummassa vain. Johdotus kannattaa tehdä PADS Router:n puolella. Johdotusrutiini on huomattavasti joustavampi ja graafinen hallinta helpompaa. Lisäksi se pitää eristevälit automaattisesti vähintään määritellyn suuruisina. PADS LAYOUT PADS-ohjelmistojen vuokaavio PADS Layout:in toimintovalikko: QUERY- MODE SELECT (valinta) DESIGN- VALIKKO ZOOM DRAFTING- VALIKKO ECO- VALIKKO AUTO- ZOOM

7 DRAFTING-Valikko: ( Vapaan piirron valikko ) 2D-LINE KUPAROINTIIN LIITTYVÄT TOIMINNOT PIIRILEVY- ÄÄRIMITAN MÄÄRITYS KOMPONENTTIEN KIELTOALUE TEKSTIN KIRJOITUS DESIGN, suunnitteluvalikko ( Komponentit piirikaaviossa ) KOMPO- NENTIN SIIRTO KOMPO- NENTIN KÄÄNTÖ NAPA- KOORDI- NAATIS- TOSSA KOMPO- NENTIN KÄÄNTÖ 90 KOMPO- NENTIN KÄÄNTÖ 180 KOMPO- NENTIN VAIHTO LISÄÄ JOHDIN (johdinveto) LISÄÄ JUMPPERI LISÄÄ TESTIPISTE ECO valikko ( Suunnittelu : Komponentit, joita ei ole piirikaaviossa ) Lisää liitäntä 4. Lisää kytkentäpiste ( Netname ) 7. Poista liityntä 2. Lisää johdin 5. Uudelleennimeä komponentti 8. Poista johdin 3. Lisää komponentti 6. Vaihda komponentti 9. Poista komponentti

8 Piirilevysuunnittelu : Piirilevysuunnitteluohjelmaan PADS Layout pääsee suoraan PADS Locic -piirikaavionpiirto-ohjelmasta linkin avulla. Linkki kutsuu automaattisesti PADS Layout ohjelmaa. Kuvaa saadaan suurennettua / pienennettyä valitsemalla aktiiviseksi suurennuslasin kuva, hiiren vasen suurentaa, oikea pienentää Mittayksikön asetus : Valittu mittayksikkö ei siirry PADS Locic ohjelmasta, vaan on aseteltava uudestaan: - Valitse TOOLS -> OPTIONS -> GLOBAL -> DESIGN UNITS Piirron värit : - Piirron värin voi asettaa valikosta: SETUP Display Colors - Huom! Joissain oletuksena musta Ei näy mustalla taustalla! Piirilevyn äärimittojen asettaminen Piirilevyn äärimittojen asettaminen: - Valitse DRAFTING - Valitse BOARD OUTLINE - Aloita piirto klikkaamalla hiirellä aloituspisteessä - Lopeta piirto COMPLETE komennolla ( myös tuplaklikki lopettaa ) Komponenttien automaattinen sijoitus : Ł Ei koskaan ole lopullinen!!! - Valitse TOOLS - Valitse CLUSTER PLACEMENT -> PLACE PARTS Kiinnitysreikien lisääminen : - Aktivoi ECO: - Poista Write eco file - -> ADD COMPONENT - Etsi MT*, antaa reikämallit ( items -kenttään ) - Valitse reikämalli - Kohdistus Mittojen antaminen PADS ohjelmistoissa -ohjeiden mukaisesti Komponenttien asettelu : - Valitse DESIGN: - Valitse Move: - Nyt voit siirtää aktiivisen komponentin, valinta ja siirto hiirellä. - Komponentin siirto piirilevyn kääntöpuolelle -> POP_UP valikosta valitaan: Flip side Piirilevykerrosmäärän määritys : - Valitse SETUP -> LAYER DEFINITION - Johdotuskerroksien määrää muutetaan ELECTRICAL LAYERS ikkunasta MODIFY -käskyllä Eristevälien ja johdinleveyksien määritys : - ks. kappale: Eristevälien ja johdinleveyksien määritys - Yksittäisen johtimen osalta ohje seuraavassa luvussa: Reititys ( Tietokoneavusteinen )

9 Reititys ( Tietokoneavusteinen ) : Johdotus on järkevämpää suorittaa PADS Router ohjelmassa. Tässä on nyt kuitenkin esitetty johdotusrutiini PADS Layout:ssa - Valitse DESIGN -> ADD ROUTE: - Nyt voit johdottaa reitin. Johdinleveys näkyy jo reaalikoossa. - Yksittäisen johtimen leveyttä voi muuttaa: - POP-UP valikosta ( Hiiren oikea näppäin ) käskyllä : WIDTH, jonka jälkeen annetaan mitta valitussa mittayksikössä. - Suoravalinnalla näppäimistöltä painamalla W, jonka jälkeen annetaan mitta valitussa mittayksikössä - Piirilevykerrosta voidaan vaihtaa kesken vedon : - Suoravalinnalta näppäimistöltä painamalla L, jonka jälkeen annetaan uuden piirilevykerroksen numero - POP UP valikosta LAYER tai LAYER TOOGLE käskyllä - Suorakäskyllä F4 = Layer toggle Kuva: POP-UP -valikko Tarkistukset!!! Johdotuksen päätteeksi voidaan tehdä tarkistus, jotta kaikki johdinkytkennät ovat suoritettuna ja eristevälit ovat eristevälimäärityksen mukaiset Ł Valitse TOOLS -> VERIFY DESIGN Ł Eristevälitarkistus : CLEARANCE Ł Kytkentätarkistus : CONNECTIVITY Piirikaavion ja piirilevykuvan päivittäminen Kytkentään tulevat muutokset voidaan synkronoida molempiin suuntiin: - Piirilevyn päivitys piirikaaviota vastaavaksi: Ł ECO to PCB - Piirikaavion päivitys piirilevyä vastaavaksi: Ł ECO from PCB PADS-ohjelmistojen vuokaavio

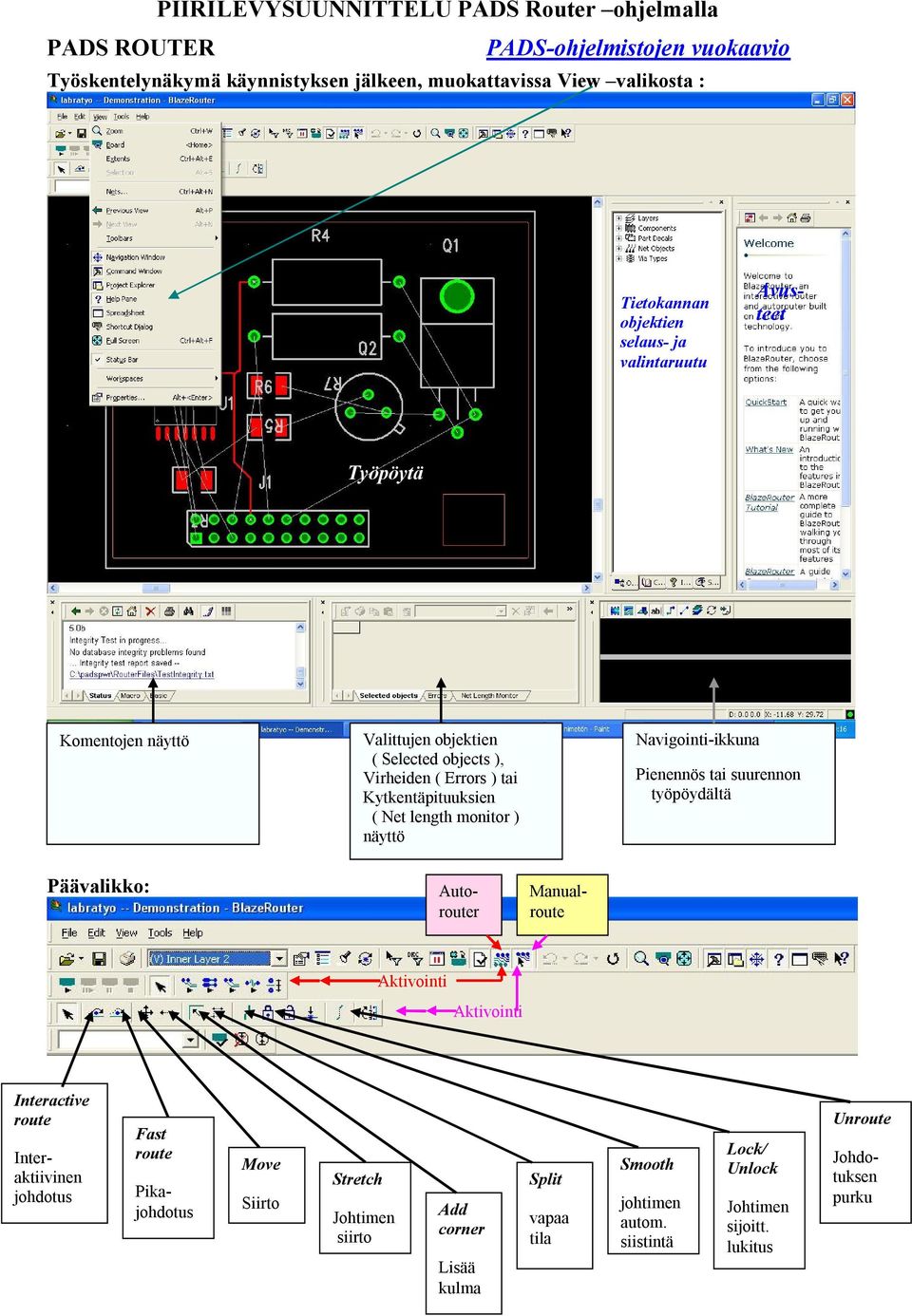

10 PIIRILEVYSUUNNITTELU PADS Router ohjelmalla PADS ROUTER PADS-ohjelmistojen vuokaavio Työskentelynäkymä käynnistyksen jälkeen, muokattavissa View valikosta : Tietokannan objektien selaus- ja valintaruutu Avusteet Työpöytä Komentojen näyttö Valittujen objektien ( Selected objects ), Virheiden ( Errors ) tai Kytkentäpituuksien ( Net length monitor ) näyttö Navigointi-ikkuna Pienennös tai suurennon työpöydältä Päävalikko: Autorouter Manualroute Aktivointi Aktivointi Interactive route Interaktiivinen johdotus Fast route Move Siirto Stretch Johtimen siirto Add corner Lisää kulma Split vapaa tila Smooth johtimen autom. siistintä Lock/ Unlock Johtimen sijoitt. lukitus Unroute Pikajohdotus Johdotuksen purku

11 Piirilevyn ääriviiva, johdinkerros- ja eristevälimäärittelyt ja komponenttisijoittelu on järkevintä suorittaa PADS Layout:n puolella ainakin nykyisissä versioissa ( ver 5.01 ) Johdotus kannattaa tehdä PADS Router:n puolella. Johdotusrutiini on huomattavasti joustavampi ja graafinen hallinta helpompaa ( Hiirellä voi zoomata ) Tallenna työ PADS Layout:n puolella ja poistu ohjelmasta Avaa työ PADS Router ohjelmalla Poista rasteririippuvuus ainakin johdotusten ja läpivientien osalta: Ł Edit -> Properties -> Grid -> Poista valinnat ainakin Routing ja Via Mittayksikön vaihto: Tools -> Options -> General-> Design units Eristevälien määritys: Ł Edit -> Properties -> Clearance Johdinleveyksien määritys: Ł Edit -> Properties -> Routing Samassa valikossa ovat myös määrittelyt piirilevyjohtimien reittien ehdoista: - Allow Autorouting: Sallii automaattijohdotuksen - Allow trace unrouting: Sallii uuden reitin etsimisen - Shove traces to complete connection when required : Sallii johtimen siirtämisen johdotuksen yhteydessä. Ei etsi uutta reittiä - Showe protected traces when required : Sallii myös suojattujen ( = Protect ) johtimien pienet siirrot Piirron värit : - Piirron värin voi asettaa valikosta: Tools -> Options -> Display - Huom! Joissain oletuksena musta Ei näy mustalla taustalla! Reititys : - Valitse: Interactive route - Nyt voit johdottaa reitin. Johdinleveys näkyy jo reaalikoossa. - Yksittäisen johtimen leveyttä voi muuttaa: - POP-UP valikosta ( Hiiren oikea näppäin ) käskyllä : WIDTH, jonka jälkeen annetaan mitta valitussa mittayksikössä. - Suoravalinnalla näppäimistöltä painamalla W, jonka jälkeen annetaan mitta valitussa mittayksikössä - Piirilevykerrosta voidaan vaihtaa kesken vedon : - Suoravalinnalta näppäimistöltä painamalla L, jonka jälkeen annetaan uuden piirilevykerroksen numero - POP UP valikosta LAYER tai LAYER TOOGLE käskyllä - Suorakäskyllä F4 = Layer toggle - Automaattinen vedon siistiminen : Smooth Eristevälitarkistus: Ł Verify Design - Virheiden nollaus: Clean errors Verify design Clean errors Automaattinen reititys: - Automaattireitittimen tehokas käyttö vaatii suunnitteluparametrien syöttämisen. Tarkempia ohjeita ohjelman manuaalista ja PADS piirilevysuunnitteluopas II :sta -> Tools -> Autoroute -> Start

12 Muita PADS ohjelmiston ominaisuuksia: KOMPONENTTIKIRJASTON TUTKIMINEN: Komponenttikirjastosta voit tutkia kirjastoissa olevien komponenttien tietoja. Library manager: -> FILE -> LIBRARY - Valitse PARTS - Valitse nyt haluamasi komponentti - Kotelotyyppi löytyy DECALS:in alta KOMPONENTTITIETOJEN SIIRTO: Komponenttitiedostojen käsittely PADS:ssa poikkeaa monesta muusta siinä, että Windows ei pysty käsittelemään hakemistossa olevia tiedostoja. Koko hakemiston voi siirtää, mutta tällöin uusi hakemisto KORVAA entisen, jolloin siellä olleet komponentit katoavat!!! Komponentit täytyy siirtää ASCII tiedostona. Lisäksi kaikki neljä tiedostoa tulee siirtää erikseen ( Decals, Parts, Lines ja Cae ) Tietojen lähetys tapahtuu Export käskyllä määriteltyyn hakemistoon ( Verkkoasemalle, Tikulle yms ) Tiedostot luetaan uuteen hakemistoon Import käskyllä. Huom! Käytännössä on AINA järkevää kopioida ASCII -tieodstona kaikki itse tekemäsi komponentit omaan kansioosi. Täten ne ovat aina haetaavissa. Komponenttien tiedostot eivät siirry kytkennän mukana, vaan PADS käyttää aina kyseessä olevan PADS koneen kirjastoja. Täten toisessa koneessa tehty työ EI toimi toisessa koneessa, ellei ko. koneen komponenttikansiossa ole työssä tarvittavia komponentteja. Työ kyllä avautuu normaalisti, mutta siirtyminen PADS Locicin ja PADS Layout:n välillä ei onnistu.

13 UUDEN KOMPONENTIN LUONTI PADS -OHJELMISTOON PADS ohjelmistot tarvitsevat komponentin loogisen kuvauksen ( PADS Locic ) ja sen fyysisen kuvauksen ( PADS Layout ) PADS Layout:ssa [ Fyysinen kuvaus ]: - Standardikotelot voidaan suoraan liittää PADS Locic:n puolella, joten niitä ei tarvitse erikseen luoda. - Velhon avulla voidaan luoda standardityyppinen kotelo ( DIP, SOIC, QUAD, Polar, BGA ) omilla mitoituksilla TOOLS -> DECAL EDITOR - Vapaan piirron käyttö tulee yleensä tarpeelliseksi silloin, kun velhoakaan ei voi käyttää ( esimerkiksi liittimien yhteydessä ) Ł DRAFTING 1. VELHON KÄYTTÖ: Velhon alta löytyy valmiita kotelomalleja 2. VAPAA PIIRTO: Komponentin kotelon ääriviivat piirretään vapaalla piirrolla Kytkentäpisteet lisätään ADD TERMINAL valikosta Padien ( kytkentäpisteiden ) editointi ja muuttaminen pintaliitospadeiksi : ADD TERMINAL Vapaa piirto Create 2D Line Kuparointialue Ł Valitse Pop-Up valikosta joko Select Anything tai Select Terminals Ł Valitse Query/Modify Terminals -> Pad Stacs Velho WIZARD DRAFTING -valikko Ł Padin editointi ( Halkaisija, poraus ja myös padin koko eri kerroksissa ) on nyt muutettavissa Pintaliitospadin muodostaminen: Ł Editoitava: - Padin malli neliskanttiseksi tai ellipsiksi - Porausreikä nollaksi - Muiden kerrosten padikoko nollaksi

14 Ł Muut liitinpinnit kannattaa tehdä kopiointitekniikalla: Ł Pop-Up valikosta Step and Repeat, jossa voidaan määritellään kopioitavien pinnien määrä ( Count ) ja niiden välinen etäisyys ( Distance ) : Kuparointialueiden lisääminen: Ł Kuparointialueita voidaan lisätä kuparointityökalun ( Copper ) avulla : Ł Lopuksi : Save Decal As -> kotelotyypin nimi PADS Locic:ssa [ looginen kuvaus ] : KOMPONENTTI ( Ei liitin ) Komponentti kannattaa luoda ohjeen mukaisessa järjestyksessä: EDIT ELECTRICAL -> General -> PCB decals > Gates -> EDIT DECAL -> luodaan piirikaaviokuva -> EDIT ELECTRICAL -> Signal Pins -> Attributes -> SAVE AS Ł TOOLS -> PART EDITOR Ł EDIT ELECTRICAL Ł General -> Määritetään pinnimäärä Ł Valitaan kotelo: PCB DECALS -> valitaan oikea, filtteri käytössä -> ASSIGN -> OK ( Kotelo voidaan tarvittaessa piirtää PADS Layout:n Decal editorilla). Jollei koteloa vielä ole, voidaan valita: ASSIGN NEW, johon annetaan tuleva kotelonimi Ł GATES Ł ADD Ł CAE-DECAL -> nimi Komponentin nimi piirikaaviossa ( ks. seuraava sivu ) EDIT DECAL EDIT Electrical

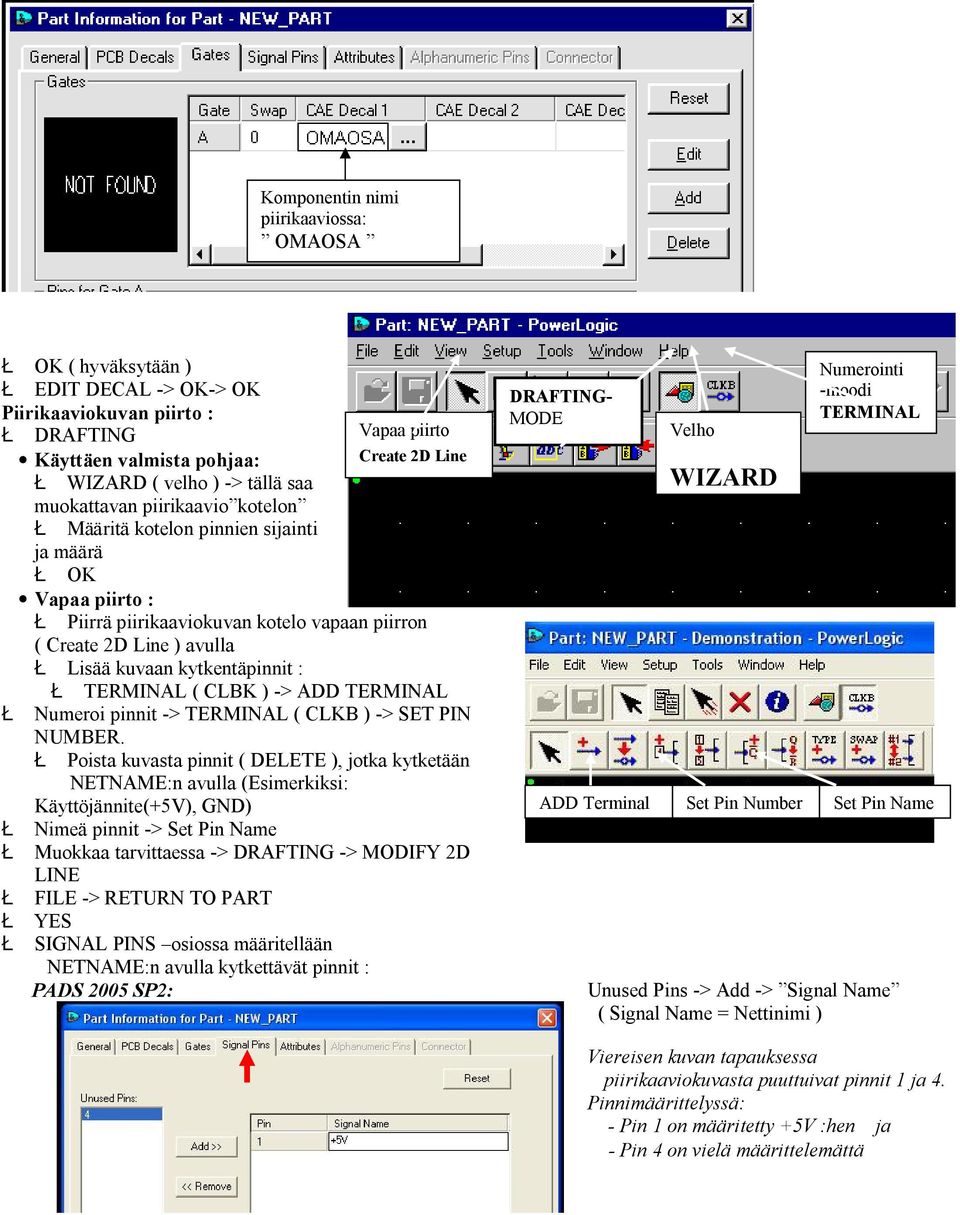

15 Komponentin nimi piirikaaviossa: OMAOSA Ł OK ( hyväksytään ) Ł EDIT DECAL -> OK-> OK Piirikaaviokuvan piirto : Ł DRAFTING Vapaa piirto Käyttäen valmista pohjaa: Create 2D Line Ł WIZARD ( velho ) -> tällä saa muokattavan piirikaavio kotelon Ł Määritä kotelon pinnien sijainti ja määrä Ł OK Vapaa piirto : Ł Piirrä piirikaaviokuvan kotelo vapaan piirron ( Create 2D Line ) avulla Ł Lisää kuvaan kytkentäpinnit : Ł TERMINAL ( CLBK ) -> ADD TERMINAL Ł Numeroi pinnit -> TERMINAL ( CLKB ) -> SET PIN NUMBER. Ł Poista kuvasta pinnit ( DELETE ), jotka kytketään NETNAME:n avulla (Esimerkiksi: Käyttöjännite(+5V), GND) Ł Nimeä pinnit -> Set Pin Name Ł Muokkaa tarvittaessa -> DRAFTING -> MODIFY 2D LINE Ł FILE -> RETURN TO PART Ł YES Ł SIGNAL PINS osiossa määritellään NETNAME:n avulla kytkettävät pinnit : PADS 2005 SP2: DRAFTING- MODE ADD Terminal Velho WIZARD Set Pin Number Numerointi -moodi TERMINAL Set Pin Name Unused Pins -> Add -> Signal Name ( Signal Name = Nettinimi ) Viereisen kuvan tapauksessa piirikaaviokuvasta puuttuivat pinnit 1 ja 4. Pinnimäärittelyssä: - Pin 1 on määritetty +5V :hen ja - Pin 4 on vielä määrittelemättä

16 PADS 2007 : PADS 2007 versiossa nettikytkettävät pinnit määritellään Signal Pin:ksi ja Name ikkunaan lisätään nettinimi Ł GENERAL -> LOGIC FAMILY : Valitaan piiriperhe ( ANAlog, TTL ) Ł Määritä attribuutit ( ns. yleisiä tietoja, voidaan täyttää haluttaessa ) Ł SAVE AS + anna nimi ( Tiedostonimi,oletusnimenä NEW_PART ),( oletuksena user -hakemisto ) LIITIN - Liitimen osaltakin voi halutessaan käyttää myös edellämainittuja toteutustapoja. Tällöin liitin näkyy piirikaaviokuvassa yhtenä komponenttina. - Liitin voidaan toteuttaa myös siten, että liitin tulee piirikaaviokuvaan erillisinä liitinpinneinä liittimen fyysisestä rakenteesta riippumatta. Näin ovat toteutetut kaikki valmiit liitinmallit PADS:n kirjastoissa. Tämän periaatteen mukainen liittimen muodostaminen on esitetty tässä osiossa. Kaikissa liittimissä käytetään samaa piirikaaviokuvaa. Täten liittimen piirikaaviokuva on helpointa luoda kopioimalla valmiin liitinmallin piirikaaviokuva: Ł Tools -> Part Editor Ł File -> Open -> Connector -> OK Ł Valitse haluttu liittimen kuva ( Lähes kaikissa sama piirikaaviokuva ) Ł Tallenna HETI ALUKSI liitin uudelle nimelle, jottei alkuperäiseen tule vahingossa tehtyä muutoksia : Save As -> Hakemiston nimi, Komponentin nimi. Vaihda ainakin nimi, myös hakemiston muuttaminen User hakemistoon on suositeltavaa ( Tietenkin, jos palvelimelle on tehty yhteinen hakemisto, johon komponentit luodaan, niin silloin luonnollisesti kyseiseen hakemistoon ) Ł Edit Electrical Ł PCB Decals -> Poista entinen kotelo -> Unassign Ł General -> Muuta liittimen pinnimäärä ( Pin Count ) vastaamaan uutta liitinmallia Ł PCB Decals -> Hae liittimen fyysinen kotelo -> Assign. Jos koteloa ei vielä ole, niin: -> Assign New -> kotelon tuleva nimi Ł Attributes : Muuta attribuutit vastaamaan uutta liitintä, tai ainakin poista virheelliset tiedot Ł SAVE ( tai Save As, jos liittimen tyyppiä ei ole alussa vaihdettu!! ) Ł Exit Part Editor ( = Valmis )

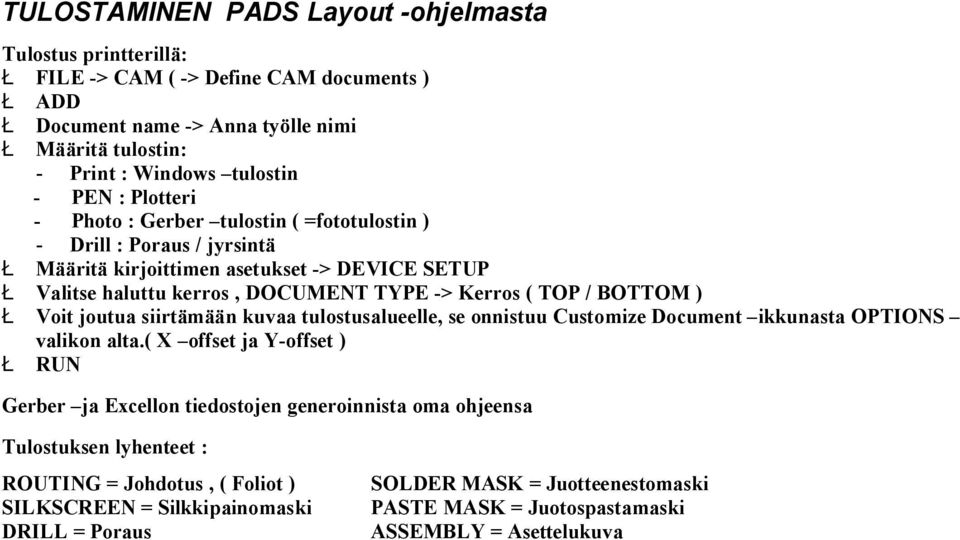

17 TULOSTAMINEN PADS Layout -ohjelmasta Tulostus printterillä: Ł FILE -> CAM ( -> Define CAM documents ) Ł ADD Ł Document name -> Anna työlle nimi Ł Määritä tulostin: - Print : Windows tulostin - PEN : Plotteri - Photo : Gerber tulostin ( =fototulostin ) - Drill : Poraus / jyrsintä Ł Määritä kirjoittimen asetukset -> DEVICE SETUP Ł Valitse haluttu kerros, DOCUMENT TYPE -> Kerros ( TOP / BOTTOM ) Ł Voit joutua siirtämään kuvaa tulostusalueelle, se onnistuu Customize Document ikkunasta OPTIONS valikon alta.( X offset ja Y-offset ) Ł RUN Gerber ja Excellon tiedostojen generoinnista oma ohjeensa Tulostuksen lyhenteet : ROUTING = Johdotus, ( Foliot ) SILKSCREEN = Silkkipainomaski DRILL = Poraus SOLDER MASK = Juotteenestomaski PASTE MASK = Juotospastamaski ASSEMBLY = Asettelukuva

18 PIIRILEVYSUUNNITTELUN OHJEITA Kuparointialueiden muodostaminen PADS Layout ohjelmistossa Kuparointi toteutetaan Drafting -valikossa Peittää kaiken! Kuparialueen aukko *1 Voidaan tehdä kuparoinnin jälkeenkin Kuparointi -alueen rajaus *1 Täyskuparointi Kuparoinnin kieltoalue *1 Kuparointi (valutus) Kuparointi -alueen rajaus *2 Kuparoinnin kieltoalue *2 Työn uudelleenlatauksen jälkeen kuparoinnit eivät näy. Rajat säilyvät. Tällä ( Hatch ) käskyllä ne saadaan uudestaan aktivoitua Kuparointi suoritetaan hieman eri tavalla, riippuen siitä, onko kyseinen piirilevykerros määritelty: ( *1 ) normaaliksi johdinkerrokseksi ( *2 ) Jännite- tai maatasoksi Kuparoinnin suoritus : - Määritellään ääriviivat ja mahdolliset kieltoalueet - Määritellään kuparitason mahdollinen kytkentä - Suoritetaan kuparointi ( = valutetaan kupari )

19 Kuparoinnin suoritus vaihekohtaisesti: Piirilevyn kerrosmäärityksen aikana määritetään, onko kyseessä ns. normaali johdintaso, vaiko jännite- / maataso. Kuva alla: No Plane = Normaali johdintaso *1 Split/Mixed = Jännite- / maataso *2 Tästä avataan: Nettikytkentämäärittelyt *2 Kiinteät piirilevytasot suositellaan määriteltäviksi Splid/Mixed ( *2 ) mukaisiksi. Split/Mixed tasoissa voi kulkea johdinvetoja ja vastavuoroisesti kuparoitu No Plane ( *1 ) taso voidaan kytkeä käyttöjännitteeseen tai maahan. No Plane ( *1 ) kuparointi. - Valitse piirilevykerros - Kytkettäessä kuparointi nettiin, tulee Routed Pad Thermals määrittelyn olla sallivassa tilassa: SetUp -> Preferences -> Thermals -> Routed Pad Thermals - Määritä kuparoinnin rajat ( Copper Pour ) - Kytkentä nettiin: Aktivoidaan piirretty ääriviiva ( Select Shape ). Tämän jälkeen PopUp valikosta Query/Modify -> Parent -> valitaan haluttu netti - Kuparointi: -> Tools -> Pour manager -> Flood -> Start ( tai pikanäppäimellä Flood ) - Tarkista lopputulos Verify Clearance testillä!, myös Verify Connectivity on aina hyvä suorittaa työn päätteeksi. Split/Mixed ( *2 ) kuparointi - Valitse piirilevykerros - Määritä piirilevykerrosta valittaessa mahdolliset kytkentänetit - Määritä kuparoinnin rajat ( Plane Area ) -> Kysyy nettinimen - Kuparointi: -> Tools -> Pour manager -> Flood -> Start ( tai pikanäppäimellä Flood ) - Eristevälisäännöt ovat voimassa, tarkista kuitenkin aina lopputulos Verify Clearance- ja Verify Connectivity testeillä. Jos kuparointi ei onnistu: - SetUp -> Preferences -> Thermals -> Poista valinta: Remove isolated copper ( Tällöin PADS ei välitä siitä, jos kuparialuetta ei ole kytketty mihinkään nettiin ) - SetUp -> Preferences -> Drafting -> Flood / Min.hatch area asetus on liian suuri ( voi asettaa vaikka nollaksi )
