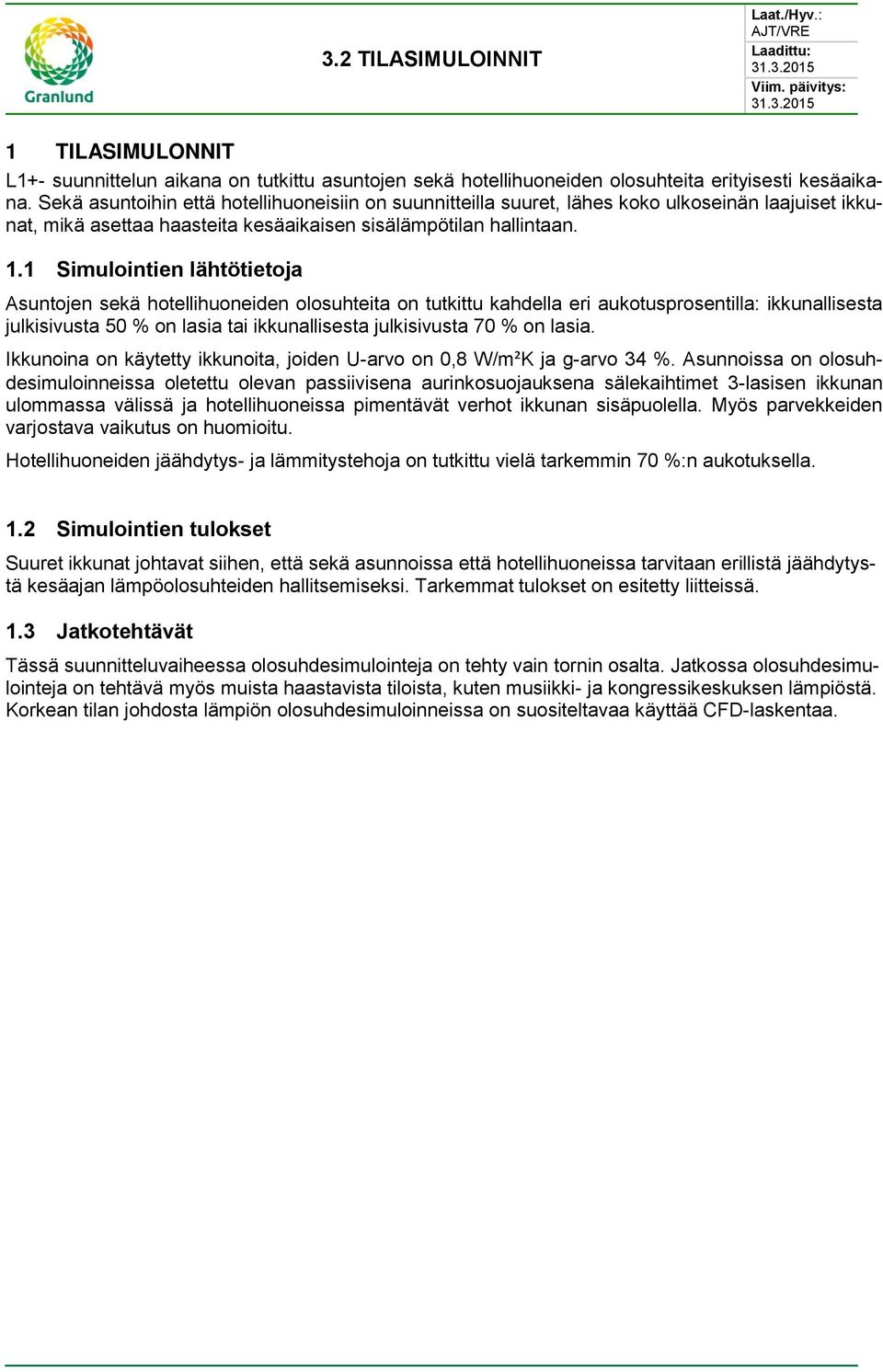

1 3.2 TILASIMULOINNIT Laat./Hyv.: AJT/VRE Laadittu: Viim. päivitys: TILASIMULONNIT L1+- suunnittelun aikana on tutkittu asuntojen sekä hotellihuoneiden olosuhteita erityisesti kesäaikana. Sekä asuntoihin että hotellihuoneisiin on suunnitteilla suuret, lähes koko ulkoseinän laajuiset ikkunat, mikä asettaa haasteita kesäaikaisen sisälämpö hallintaan. 1.1 Simulointien lähtötietoja Asuntojen sekä hotellihuoneiden olosuhteita on tutkittu kahdella eri aukotusprosentilla: ikkunallisesta 50 % on lasia tai ikkunallisesta 70 % on lasia. Ikkunoina on käytetty ikkunoita, joiden U-arvo on 0,8 W/m²K ja g-arvo. Asunnoissa on olosuhdesimuloinneissa oletettu olevan passiivisena aurinkosuojauksena sälekaihtimet 3-lasisen ikkunan ulommassa välissä ja hotellihuoneissa pimentävät ikkunan. Myös parvekkeiden varjostava vaikutus on huomioitu. Hotellihuoneiden jäähdytys- ja lämmitystehoja on tutkittu vielä tarkemmin 70 %:n aukotuksella. 1.2 Simulointien tulokset Suuret ikkunat johtavat siihen, että sekä asunnoissa että hotellihuoneissa tarvitaan erillistä jäähdytystä kesäajan lämpöolosuhteiden hallitsemiseksi. Tarkemmat tulokset on esitetty liitteissä. 1.3 Jatkotehtävät Tässä suunnitteluvaiheessa olosuhdesimulointeja on tehty vain tornin osalta. Jatkossa olosuhdesimulointeja on tehtävä myös muista haastavista tiloista, kuten musiikki- ja kongressikeskuksen lämpiöstä. Korkean johdosta lämpiön olosuhdesimuloinneissa on suositeltavaa käyttää CFD-laskentaa.

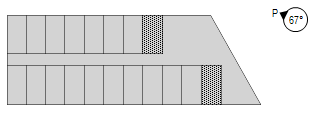

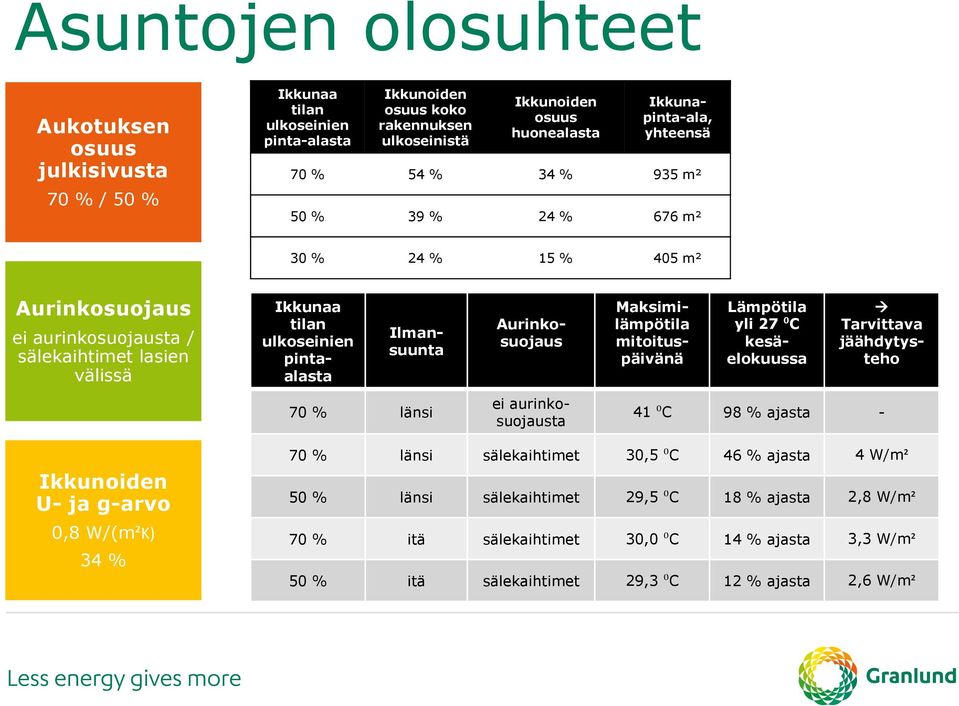

2 Asuntojen olosuhteet 70 % / 50 % koko rakennuksen ulkoseinistä huonealasta Ikkunapinta-ala, yhteensä 70 % 54 % 935 m² 50 % 39 % 24 % 676 m² 30 % 24 % 15 % 405 m² ei aurinkosuojausta / sälekaihtimet lasien välissä pintaalasta Lämpötila yli 27 ⁰C kesäelokuussa ei aurinkosuojausta 41 ⁰C 98 % ajasta - sälekaihtimet 30,5 ⁰C 46 % ajasta 4 W/m² 50 % länsi sälekaihtimet 29,5 ⁰C 18 % ajasta 2,8 W/m² 70 % itä sälekaihtimet 30,0 ⁰C 14 % ajasta 3,3 W/m² 50 % itä sälekaihtimet 29,3 ⁰C 12 % ajasta 2,6 W/m²

3 70 % / 50 % koko rakennuksen ulkoseinistä huonealasta Ikkunapinta-ala, yhteensä 70 % 65,9 % 43,4 % 4016 m² 50 % 49,4 % 28,0 % 3009 m² Pimennys ikkunan 70 % itä 50 % länsi 50 % itä pintaalasta 24 ⁰C 28,0 W/m² 24 ⁰C 22,7 W/m² 24 ⁰C 19,5 W/m² 24 ⁰C 16,4 W/m² Ikkuna-aukotuksen pienentäminen 70 %:sta 50 %:iin vaikututtaa E-lukuun -4 E- lukuyksikköä.

4 70 % 1 henkilöä per huone, paikalla 24 h Ilmavirta 12 dm³/s, hlö eli 12 dm³/s,huone, sisäänpuhalluslämpötila 17 C Valaistus: 10 W/m², päällä klo 7-22 Laitekuorma: 5 W/m², käytössä klo 7-22 Pimennys ikkunan ulkoseinie n pintaalasta 24 ⁰C 30,5 W/m² 802 W 70 % itä 24 ⁰C 22,5 W/m² 576 W on yhden W/m² pienempi, mikäli huoneessa on kaksi ihmistä ja ilmavirta 24 dm³/s,huone.

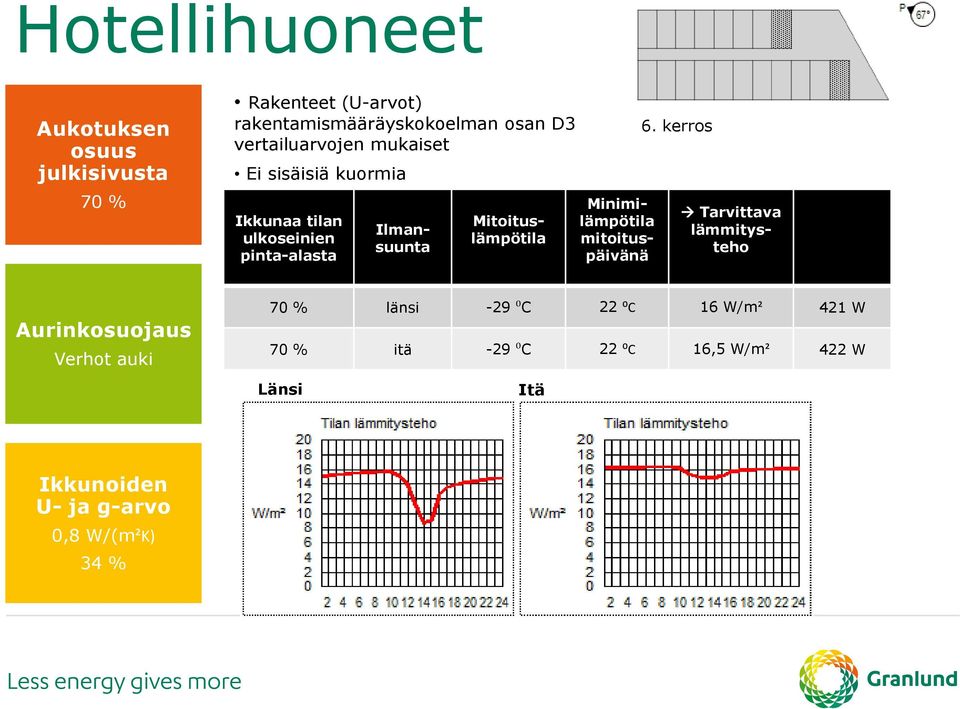

5 70 % Rakenteet (U-arvot) rakentamismääräyskokoelman osan D3 vertailuarvojen mukaiset Ei sisäisiä kuormia Mitoituslämpötila Minimilämpötila lämmitysteho Verhot auki -29 ⁰C 22 ⁰C 16 W/m² 421 W 70 % itä -29 ⁰C 22 ⁰C 16,5 W/m² 422 W Länsi Itä
