1 Energiatehokkuus pientalon arkkitehtisuunnittelussa Ranen rakentajakoulu luento Malin Moisio, Arkkitehtitoimisto TILASTO, TTY , %
2 1. Arkkitehtuuri 2. Energiatehokkuus 3. Suunnittelu
3 1. Arkkitehtuuri
4 Rakennus on systeemi. Systeemiä ei voi optimoida yrittämällä optimoida sen yksittäisiä osia On huomioitava kokonaisuus! 4, %
5 Suunnittelussa tulisi huomioida kaikki arkkitehtuurin perusarvot: KAUNEUS KESTÄVYYS KÄYTTÖKELPOISUUS
6 Arkkitehtuuriin vaikuttaa aina myös: 1. YMPÄRISTÖ: rakennuspaikka, rakennusmääräykset, kaava, näkymät, ilmansuunnat, naapurit, maisema, maaston muodot 2. TILAAJAN VISIOT: unelmat, toiveet, tarpeet 3. ARVOT: kauneus, kestävyys (esim. ekologisuus), käyttökelpoisuus 4. STRATEGIAT: taloudellinen panostus, käytettävät materiaalit, käytettävä tekniikka, tavoiteltu energiatehokkuus, käytössä oleva työvoima YMPÄRISTÖ VISIOT ARVOT STRATEGIAT ARKKITEH- TUURI
7 2. Energiatehokkus

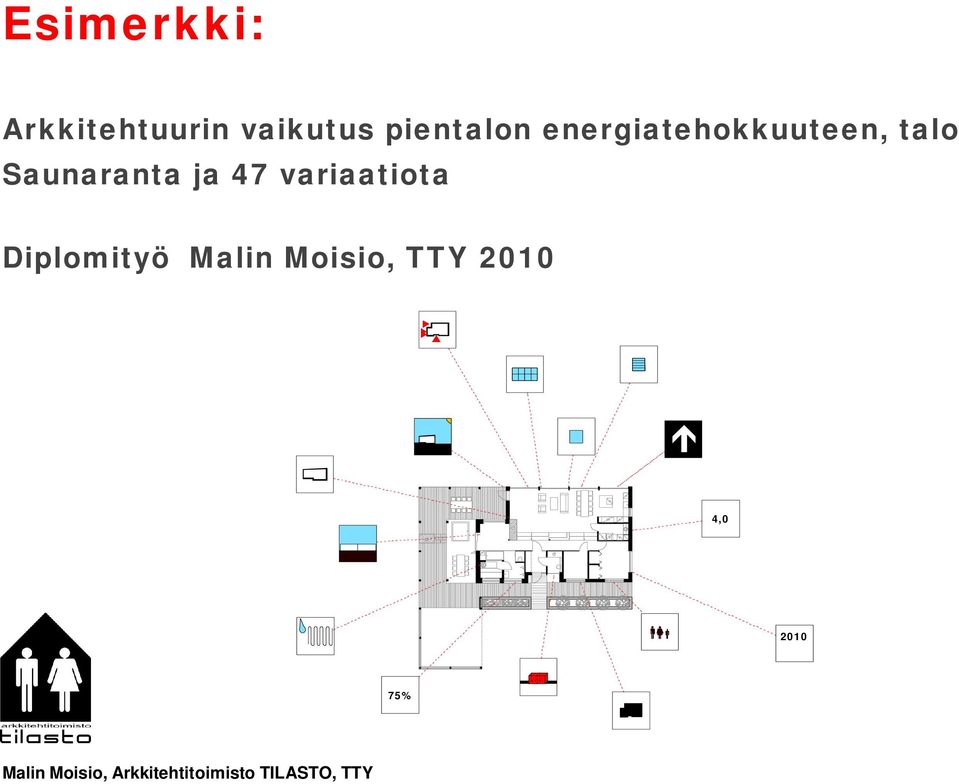

8 Esimerkki: Arkkitehtuurin vaikutus pientalon energiatehokkuuteen, talo Saunaranta ja 47 variaatiota Diplomityö Malin Moisio, TTY , %
9 Nokianvirta Käyräväli 5m Talo Saunaranta, sijainti

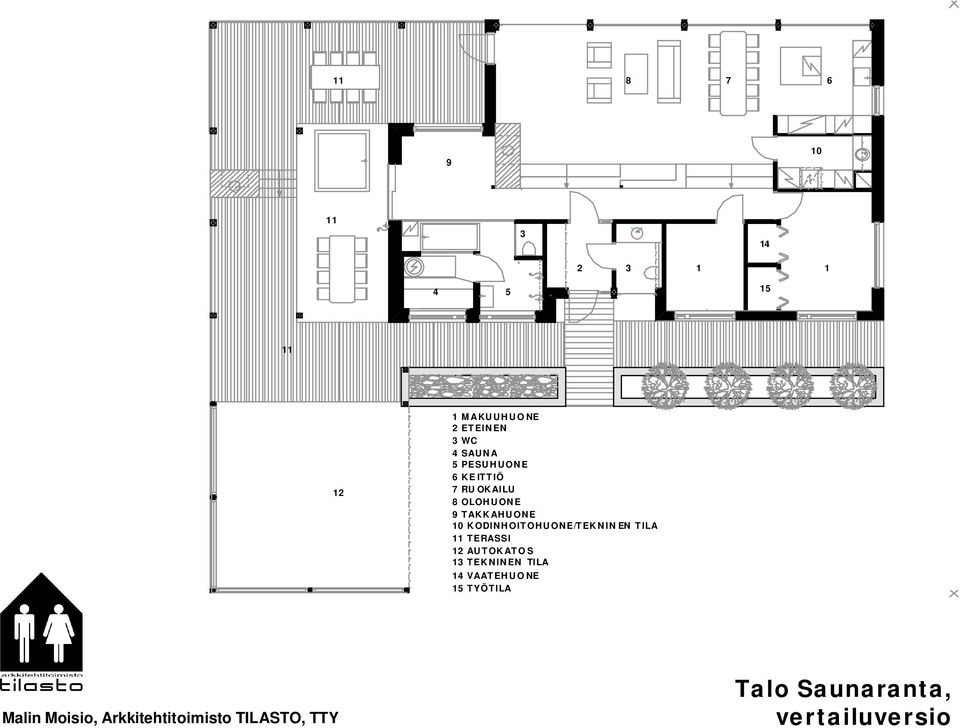

10 MAKUUHUONE 2 ETEINEN 3 WC 4 SAUNA 5 PESUHUONE 6 KE ITTIÖ 7 RU OKAILU 8 OLOHUONE 9 TAKKAHUONE 10 KODINHOITOHUONE/TEKNINEN TILA 11 TERASSI 12 AUTOKATOS 13 TEKNINEN TILA 14 VAATEHUONE 15 TYÖTILA Talo Saunaranta, vertailuversio
11 Talo Saunaranta Valokuvat: Tuomas Uusheimo
12 Talo Saunaranta Valokuvat: Tuomas Uusheimo
13 Talo Saunaranta Valokuvat: Tuomas Uusheimo
14 Vertailu LÄHTÖKOHTA TALO SAUNARANTA MUUTTUJA LÄHTÖKOHTA TALO SAUNARANTA VAIHTOEHDOT VERTAILU A ARKKITEHTUURI MUOTO TILAVUUS IKKUNAT OVET IKKUNOIDEN SUUNTAUS VARJOSTUS VERHOKERROIN KEHÄKERROIN VERTAILU B TILAOHJELMA KOKO ASUKASMÄÄRÄ KERROSLUKU VERTAILU C RAKENTEET U-ARVOT min ILMATIIVIYS 4,0 2,0 1,0 0,5 VERTAILU D LTO:N VUOSIHYÖTYSUHDE 75% 60% 45% 30% LÄMMÖNJAKOTAPA VARIAATIOT TULOKSET ENERGIATEHOKKUUS VAIKUTUS 191 D 0 0% Muuttujat
15 50000,00 585, , , , , , ,00 JÄÄHDYTYSENERGIA LÄMMITYSJÄRJESTELMÄ (TILAT) LÄMMITYSJÄRJESTELMÄ (VESI) 14671, ,00 HALLITTU ILMANVAIHTO ULKOVAIPAN ILMAVUODOT 7000, ,00 VAIPAN JOHTUMISHÄVIÖT LAITESÄHKÖN KULUTUS 3194, ,00 0, ,00 LÄMMIN KÄYTTÖVESI HYÖDYNNETYT LÄMPÖKUORMAT ,00 Energiantarpeen jakautuminen, Talo Saunaranta

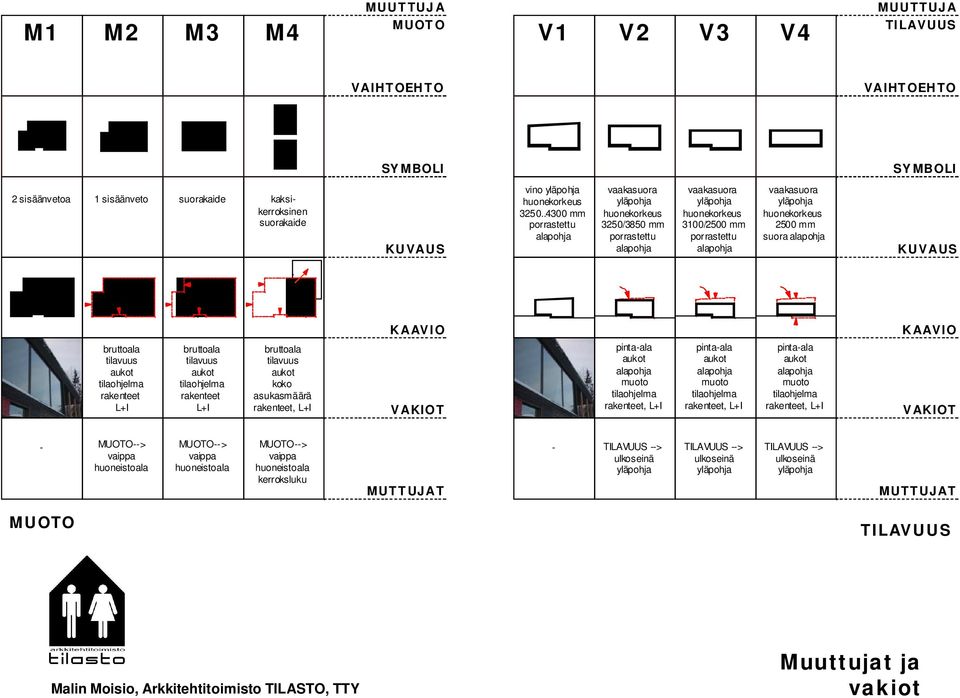

16 M1 M2 M3 M4 MUUTTUJA MUOTO V1 V2 V3 V4 MUUTTUJA TILAVUUS VAIHTOEHTO VAIHTOEHTO SYMBOLI SYMBOLI 2 sisäänvetoa 1 sisäänveto suorakaide kaksikerroksinen suorakaide KUVAUS vino yläpohja huonekorkeus mm porrastettu alapohja vaakasuora yläpohja huonekorkeus 3250/3850 mm porrastettu alapohja vaakasuora yläpohja huonekorkeus 3100/2500 mm porrastettu alapohja vaakasuora yläpohja huonekorkeus 2500 mm suora alapohja KUVAUS bruttoala tilavuus aukot tilaohjelma rakenteet L+I bruttoala tilavuus aukot tilaohjelma rakenteet L+I bruttoala tilavuus aukot koko asukasmäärä rakenteet, L+I KAAVIO VAKIOT pinta-ala aukot alapohja muoto tilaohjelma rakenteet, L+I pinta-ala aukot alapohja muoto tilaohjelma rakenteet, L+I pinta-ala aukot alapohja muoto tilaohjelma rakenteet, L+I KAAVIO VAKIOT - MUOTO--> MUOTO--> MUOTO--> vaippa vaippa vaippa huoneistoala huoneistoala huoneistoala kerroksluku MUTTUJAT - TILAVUUS --> ulkoseinä yläpohja TILAVUUS --> ulkoseinä yläpohja TILAVUUS --> ulkoseinä yläpohja MUTTUJAT MUOTO TILAVUUS Muuttujat ja vakiot
17 I1 I2 I3 I4 MUUTTUJA IKKUNAT O1 O2 O3 O4 MUUTTUJA OVET VAIHTOEHTO VAIHTOEHTO SYMBOLI SYMBOLI ikkunat 54,2 m2 29,5% julkisivusta ikkunat ikkunat 39,2m2 21,3% julkisivusta ikkunat ikkunat 24,2 m2 13,2 % julkisivusta ikkunat ikkunat 9,2m2 (RakMK G1 minimi) 5,0 % julkisivusta ikkunat KUVAUS ovet 8,38 m2 4,6 % julkisivusta pääovi 10x25 liukuovi 18x21 terassinovi 10x21 ovet ovet 6,30 m2 3,4% julkisivusta pääovi 10x21 terassinovi 10x21 terassinovi 10x21 ovet ovet 3,99 m2 2,2% julkisivusta pääovi 10x21 terassinovi 9x21 ovet ovet 1,89 m2 1,0% julkisivusta pääovi 9x21 ovet KUVAUS ulkoseinä ulkoseinä ulkoseinä ulkoseinä ulkoseinä ulkoseinä ulkoseinä ulkoseinä pinta-ala julkisivu tilavuus yläpohja alapohja tilaohjelma rakenteet, L+I pinta-ala julkisivu tilavuus yläpohja alapohja tilaohjelma rakenteet, L+I pinta-ala julkisivu tilavuus yläpohja alapohja tilaohjelma rakenteet, L+I KAAVIO VAKIOT pinta-ala julkisivu tilavuus yläpohja alapohja tilaohjelma rakenteet, L+I pinta-ala julkisivu tilavuus yläpohja alapohja tilaohjelma rakenteet, L+I pinta-ala julkisivu tilavuus yläpohja alapohja tilaohjelma rakenteet, L+I KAAVIO VAKIOT - IKKUNAT --> ulkoseinä IKKUNAT --> ulkoseinä IKKUNAT --> ulkoseinä - OVET --> ulkoseinä OVET --> ulkoseinä OVET --> ulkoseinä MUTTUJAT MUTTUJAT IKKUNOIDEN KOKO OVIEN PINTA-ALA Muuttujat ja vakiot
18 MUUTTUJA MUUTTUJA S1 S2 S3 S4 IKKUNOIDEN SUUNTAUS FVAR 1 FVAR 2 FVAR 3 FVAR 4 VARJOSTUS VAIHTOEHTO VAIHTOEHTO P lasiseinä pohjoiseen P lasiseinä etelään P lasiseinä länteen P lasiseinä itään SYMBOLI KUVAUS D5 laskennan perusvarjostus, 15' ympäristön varjostus FVAR1+ sivuvarjostus FVAR2+ ylävarjostus optimaalinen sivuvarjostus ylävarjostus ympäristön varjostus--> jäähdytystä ei huomioida SYMBOLI KUVAUS KESÄ KESÄ KESÄ KESÄ TALVI TALVI TALVI TALVI KAAVIO KAAVIO pinta-ala muoto tilavuus vaippa tilaohjelma rakenteet, L+I pinta-ala muoto tilavuus vaippa tilaohjelma rakenteet, L+I pinta-ala muoto tilavuus vaippa tilaohjelma rakenteet, L+I VAKIOT pinta-ala julkisivu tilavuus yläpohja alapohja tilaohjelma rakenteet, L+I pinta-ala julkisivu tilavuus yläpohja alapohja tilaohjelma rakenteet, L+I pinta-ala julkisivu tilavuus yläpohja alapohja tilaohjelma rakenteet, L+I VAKIOT - IKKUNOIDEN SUUNTAUS --> ikkunoiden ilmansuunnat IKKUNOIDEN SUUNTAUS --> ikkunoiden ilmansuunnat IKKUNOIDEN SUUNTAUS --> ikkunoiden ilmansuunnat MUTTUJAT - VARJOSTUS VARJOSTUS VARJOSTUS MUTTUJAT IKKUNOIDEN SUUNTAUS VARJOSTUS Muuttujat ja vakiot

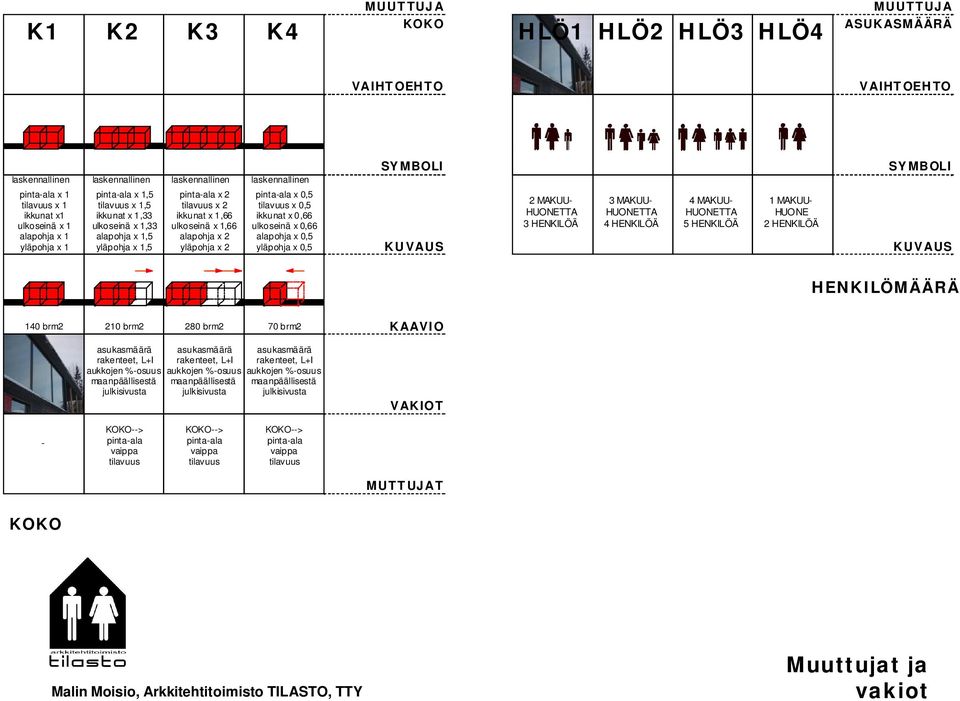

19 MUUTTUJA MUUTTUJA K1 K2 K3 K4 KOKO HLÖ1 HLÖ2 HLÖ3 HLÖ4 ASUKASMÄÄRÄ VAIHTOEHTO VAIHTOEHTO laskennallinen laskennallinen laskennallinen laskennallinen SYMBOLI SYMBOLI pinta-ala x 1 tilavuus x 1 ikkunat x1 ulkoseinä x 1 alapohja x 1 yläpohja x 1 pinta-ala x 1,5 tilavuus x 1,5 ikkunat x 1,33 ulkoseinä x 1,33 alapohja x 1,5 yläpohja x 1,5 pinta-ala x 2 tilavuus x 2 ikkunat x 1,66 ulkoseinä x 1,66 alapohja x 2 yläpohja x 2 pinta-ala x 0,5 tilavuus x 0,5 ikkunat x 0,66 ulkoseinä x 0,66 alapohja x 0,5 yläpohja x 0,5 KUVAUS 2 MAKUU- HUONETTA 3 HENKILÖÄ 3 MAKUU- HUONETTA 4 HENKILÖÄ 4 MAKUU- HUONETTA 5 HENKILÖÄ 1 MAKUU- HUONE 2 HENKILÖÄ KUVAUS HENKILÖMÄÄRÄ 140 brm2 210 brm2 280 brm2 70 brm2 asukasmäärä rakenteet, L+I aukkojen %-osuus maanpäällisestä julkisivusta asukasmäärä rakenteet, L+I aukkojen %-osuus maanpäällisestä julkisivusta asukasmäärä rakenteet, L+I aukkojen %-osuus maanpäällisestä julkisivusta KAAVIO VAKIOT - KOKO--> pinta-ala vaippa tilavuus KOKO--> pinta-ala vaippa tilavuus KOKO--> pinta-ala vaippa tilavuus MUTTUJAT KOKO Muuttujat ja vakiot

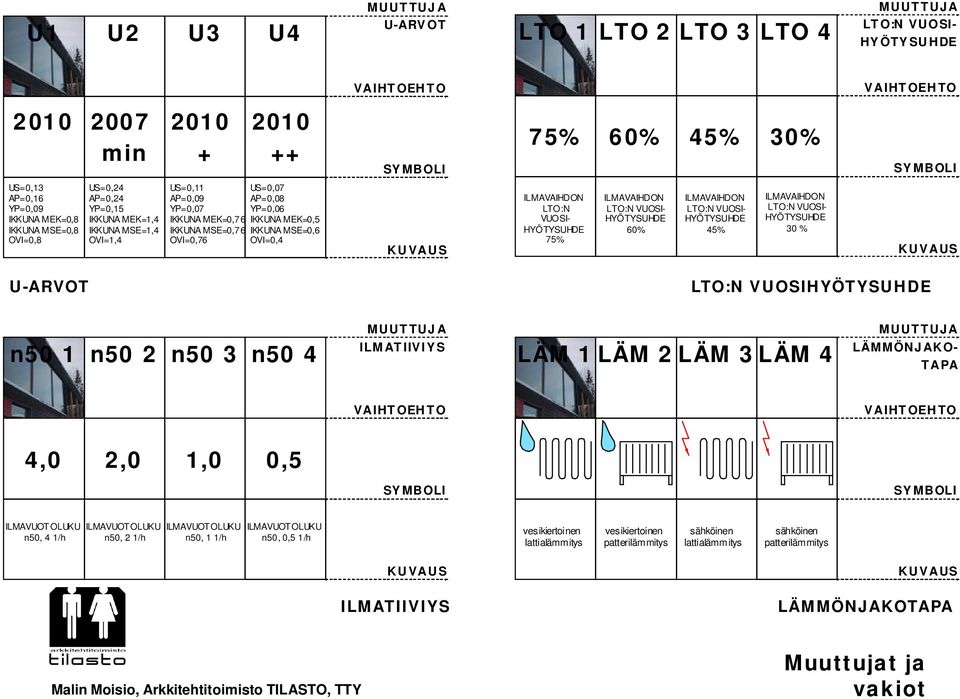

20 MUUTTUJA MUUTTUJA U1 U2 U3 U4 U-ARVOT LTO 1 LTO 2 LTO 3 LTO 4 LTO:N VUOSI- HYÖTYSUHDE VAIHTOEHTO VAIHTOEHTO min SYMBOLI 75% 60% 45% 30% SYMBOLI US=0,13 AP=0,16 YP=0,09 IKKUNA MEK=0,8 IKKUNA MSE=0,8 OVI=0,8 US=0,24 AP=0,24 YP=0,15 IKKUNA MEK=1,4 IKKUNA MSE=1,4 OVI=1,4 US=0,11 US=0,07 AP=0,09 AP=0,08 YP=0,07 YP=0,06 IKKUNA MEK=0,76 IKKUNA MEK=0,5 IKKUNA MSE=0,76 IKKUNA MSE=0,6 OVI=0,76 OVI=0,4 KUVAUS ILMAVAIHDON LTO:N VUOSI- HYÖTYSUHDE 75% ILMAVAIHDON LTO:N VUOSI- HYÖTYSUHDE 60% ILMAVAIHDON LTO:N VUOSI- HYÖTYSUHDE 45% ILMAVAIHDON LTO:N VUOSI- HYÖTYSUHDE 30 % KUVAUS U-ARVOT LTO:N VUOSIHYÖTYSUHDE MUUTTUJA MUUTTUJA n50 1 n50 2 n50 3 n50 4 ILMATIIVIYS LÄM 1 LÄM 2 LÄM 3LÄM 4 LÄMMÖNJAKO- TAPA VAIHTOEHTO VAIHTOEHTO 4,0 2,0 1,0 0,5 SYMBOLI SYMBOLI ILMAVUOTOLUKU n50, 4 1/h ILMAVUOTOLUKU n50, 2 1/h ILMAVUOTOLUKU n50, 1 1/h ILMAVUOTOLUKU n50, 0,5 1/h vesikiertoinen lattialämmitys vesikiertoinen patterilämmitys sähköinen lattialämmitys sähköinen patterilämmitys KUVAUS ILMATIIVIYS KUVAUS LÄMMÖNJAKOTAPA Muuttujat ja vakiot
21 Tulokset ET-LUOKKA ET-LUKU MUUTTUJA VERTAILU A ARKKITEHTUURI MUOTO TILAVUUS IKKUNAT M2 M3 M4 V2 V3 V4 I2 I3 I4 0VET IKKUNOIDEN SUUNTAUS S2 S3 S4 FVAR FVAR FVAR FVER FVER FVER FK2 FK VARJOSTUS VERHOKERROIN KEHÄKERROIN FK4 VARIAATION ET LUKU G 320 A -150 F 270 B E 230 C D D 190 E F C B G 321- VARIAATIOT TULOKSET A ENERGIATEHOKKUUS D VAIKUTUS 0 0% D C D C C C 0 0% C C C C C C C 194 D 194 D 0,5% -0,5% 1,5% 6,5% 8% 3,5% 7,5% 10,5% 0,5% 1% 1,5% 0,5% -1,5% -1,5% D D C D D D C D D *) *) 4 2% *) *) *) *) *) *) *) vertailukelpoisia vain keskenään
22 Tulokset ET-LUOKKA ET-LUKU MUUTTUJA VERTAILU B TILAOHJELMA KOKO ASUKASMÄÄRÄ KERROSLUKU VERTAILU C RAKENTEET K2 K3 K4 HLÖ2 HLÖ3 HLÖ4 KER2 KER3 KER4 U2 U3 U4 n50 2 n50 3 n50 4 LTO 2 LTO 3 LTO 4 LÄM 2 LÄM 3 LÄM 4 U-ARVOT ILMATIIVEYS VERTAILU D LÄMMITYS JA ILMANVAIHTO LTO:N VUOSIHYÖTYSUHDE LÄMMÖNJAKOTAPA 2007 min ,0 1,0 0,5 60% 45% 30% VARIAATION ET LUKU A -150 B G 320 C D E F 270 F E 230 G 321- D 190 C 170 B 150 VARIAATIOT TULOKSET A 0 ENERGIATEHOKKUUS VAIKUTUS 191 D 0 0% C B E D D C D C 209 D E C C C C C D D D C C C ,5% 12,5% -26,5% -3,5% -7,5% 3,5% -7,5% 4,5% -9,5% -32% 3,5% 10% 4,5% 7% 8% -5% -10,5% -16,5% 4,5% 7% 10,5%
23 MUUTTUJA VERTAILU C RAKENTEET U2 U3 U min ENERGIATEHOKKUUS D VAIKUTUS 0 0% E C C % 7 3,5% 19 10% Tulosten tarkastelu, U-arvot
24 U-arvojen verailu, jäähdytys vs johtumishäviöt Tulosten tarkastelu, U-arvot
25 U-arvojen vertailu, energiantarpeen jakautuminen Tulosten tarkastelu, U-arvot
26 MUUTTUJA TILAOHJELMA VERTAILU B K2 K3 K4 KOKO Suurin talo on energiatehokkain, mutta kuluttaa eniten! ENERGIATEHOKKUUS D C B E VAIKUTUS 0% 8,5% 12,5% -26,5% Tulosten tarkastelu, Koko
27 laskennallinen pinta-ala x 1 tilavuus x 1 ikkunat x1 ulkoseinä x 1 alapohja x 1 yläpohja x 1 laskennallinen pinta-ala x 2 tilavuus x 2 ikkunat x 1,66 ulkoseinä x 1,66 alapohja x 2 yläpohja x 2 Kun bruttoala ja tilavuus kaksinkertaistuvat, ulkoseinät 1,66 kertaistuvat Koko, geometria
28 MUUTTUJA IKKUNAT I2 I3 I4 191 ENERGIATEHOKKUUS D VAIKUTUS 0 0% 184 C C C 20 3,5% 7,5% 10,5% Tulosten tarkastelu, ikkunoiden koko
29 Ikkunoiden koon vaikutuksia energiatehokkuuteen: 1. Ikkunoiden johtumishäviöt ovat ulkoseinää suuremmat. 2. Toisaalta niiden kautta saadaan merkittävä osa rakennukseen passiivisesta lämpöenergiasta. 3. Kun rakennuksen lämpökuormat ylittävät lämpöhäviöt syntyy jäähdytystarvetta, joka taas heikentää rakennuksen energiatehokkuutta.
30 Ikkunoiden vertailu, energiantarve Tulosten tarkastelu, ikkunoiden koko
31 Ikkunoilla on erityisesti arkkitehtonisia arvoja! Tässä tapauksessa ikkunoiden pienentäminen heikentää arkkitehtuurin laatua. I1, ikkunapinta-ala yhteensä 54 m2 I4, ikkunapinta-ala yhteensä 9 m2 Tulosten tarkastelu, ikkunoiden koko
32 Suuntauksen vaikutuksia energiatehokkuuteen: - Näin suurilla ikkunoilla jäähdytystarve kumoaa ikkunoiden etelän suunnasta saamaa hyötyä - Ikkunoiden suuntaaminen etelään toimii vain jos kesäaikainen varjostus on huomioitu. Talvella kaikki passiivinen energia on pyrittävä hyödyntämään. - Itään ja länteen suunnattuna energiatehokkuus tässä tapauksessa huononee - Rakennuksen suuntaukseen vaikuttaa myös ympäristö: kaava, maasto, naapurit, näkymät, sijainti katuun nähden jne.
33 Varjostuksen vaikutuksia energiatehokkuuteen: - Pääsääntöisesti kiinteät varjostukset huonontavat energiatehokkuutta - Talvella kaikki mahdollinen passiivinen energia on saatava sisään. kesällä tämä energia aiheuttaa jäähdytystarvetta ja on haitaksi energiatehokkuudelle. - Vanhat hyvät, muuntuvat varjostuskeinot kuten lehtipuut ja säädettävät ikkunaluukut toimivat edelleen
34 MUUTTUJA TILAVUUS V2 V3 V ENERGIATEHOKKUUS D C C C VAIKUTUS 0% 1,5% 6,5% 15 8% Tulosten tarkastelu, tilavuus
35 Tilavuuden vaikutuksia energiatehokkuuteen: -Tilavuuden pienentäminen pienentää tilojen lämmitysenergian tarvetta sekä vähentää ulkovaippaa eli energiatehokkuus paranee suhteellisen tasaisesti. - Tosin jäähdytystarve kasvaa (hieman) lämpöhäviöiden pienentyessä. - Ilmatilavuuden kohtuullinen rajoittaminen on arkkitehtonisista vaihtoehdoista paras yksittäinen keino energiatehokkuuden parantamiseen.
36 MUUTTUJA MUOTO M2 M3 M4 191 ENERGIATEHOKKUUS D 0 VAIKUTUS 0% D C D % 0,5% -0,5% Tulosten tarkastelu, muoto
37 Tulosten tarkastelu, muoto
38 Muodon vertailu, jäähdytys ja johtumishäviöt MUODON VERTAILU, ENERGIANTARPEEN JAKAUTUMINEN Tulosten tarkastelu, muoto
39 Muodon vaikutuksia energiatehokkuuteen: -Muoto (vaipan ala) ei tässä vertailussa juuri vaikuta rakennuksen energiatehokkuuteen -Suorakaiteeksi muutettuna rakennuksen vaippa pienenee (M3) 9 m2 -Hyvien eristeiden vuoksi johtumishäviöiden lisääntyminen on marginaalista -Vaihtoehto M4, jossa sama bruttoala on jaettu kahteen kerrokseen, ET-luku jopa hieman huononee. Tämä johtuu lisääntyneestä jäähdytystarpeesta. -Vaipan kokonaispinta-alan pienentyessä vaipan johtumishäviöt pienenevät ja jäähdytystarve lähes kaksinkertaistuu. -Voidaan sanoa että muoto ei näin pienessä rakennuksessa juuri vaikuta rakennuksen energiatehokkuuteen.
40 3. Suunnittelu
41 Esimerkki: A E A+E ESIMERKIT Talo Saunarannan VARIAATIO Passiivitaloversiot E ja A+E SYMBOLI Talo Saunaranta vain energiatehokkus huomioitu sekä arkkitehtuuri että energiatehokkus huomioitu KUVAUS 0,5 75% , ,5 75% 75% KAAVIO tilaohjelma tilaohjelma VAKIOT - energiatehokkuudelta parhaat vaihtoehdot arkkitehtoniset ja energiatehokkuudeltaan parhaat, vapaasti valitut, vaihtoehdot MUTTUJAT Passiivitalot E ja A+E, muuttujat ja vakiot
42 LÄHTÖKOHTA TALO SAUNARANTA MUUTTUJA ESIMERKIT LÄHTÖKOHTA TALO SAUNARANTA MUUTTUJA ET-LUOKKA A E A+E ET-LUKU A E A+E VERTAILU A ARKKITEHTUURI MUOTO TILAVUUS IKKUNAT OVET IKKUNOIDEN SUUNTAUS VARJOSTUS G 320 VERHOKERROIN KEHÄKERROIN F 270 VERTAILU B TILAOHJELMA KOKO E 230 ASUKASMÄÄRÄ D 190 KERROSLUKU C 170 VERTAILU C RAKENTEET U-ARVOT B 150 ILMATIIVIYS 4,0 0,5 0, ILMAN JÄÄHDYTYSTÄ VERTAILU D LÄMMITYS JA ILMANVAIHTO LTO:N VUOSIHYÖTYSUHDE 75% 75% 75% LÄMMÖNJAKOTAPA VARIAATIOT TULOKSET ENERGIATEHOKKUUS 191 D A A 64 VARIAATIOT TULOKSET A 0 ENERGIATEHOKKUUS 191 D A A 64 VAIKUTUS 0% 38,5% 33,5% VAIKUTUS 0% 38,5% 33,5% SUUNNITELMAT Passiivitalot E ja A+E, tulokset
43 LISÄTTY YMPÄRISTÖN VARJOSTUSTA, LEHTIPUUT PIENENNETTY IKKUNAA HIEMAN LISÄTTY IKKUNALUUKUT JATKETTU TERASSI JA KATTO SAMAAN LINJAAN PIENENNETTY OVEA LISÄTTY SIVU- JA YLÄVARJOSTUSTA ILMATIIVIYTTÄ PARANNETTU PARANNETTU KAIKKIA U-ARVOJA POISTETTU IKKUNA PIENENNETTY ILMATILAVUUTTA PIENENNETTY IKKUNAA HIEMAN 1. KERROS PIENENNETTY IKKUNAA PIENENNETTY OVEA Passiivitalo A+E, muutokset Talo Saunarantaan
44 Talo Saunaranta A+E A+E ikkunaluukut suljettuna Passiivitalo A+E, muutokset Talo Saunarantaan
45 Rakennus on systeemi Suunnittelussa on huomioitava kokonaisuus Kokonaisuuden voi hallita vain suunnittelun ammattilainen Eri alojen suunnittelijoiden yhteistyö on tärkeää 4, %
46 Rakennuksen koossa huomioitava: - Mikä on todellinen tilantarve ja käyttöaste? - Iso talo kuluttaa enemmän - Muuttuvat elämäntilanteet - Tilojen mahdollinen muunneltavuus - Hukkaneliöiden karsiminen hyvällä suunnittelulla
47 Hyvällä suunnittelulla voidaan sama tilaohjelma (huoneiden lukumäärä, toiminnot jne.) sijoittaa tehokkaammin, pienempään tilaan, eli huomioida myös rakennuksen kokonaisenergiankulutus. Tulosten tarkastelu, koko
48 Ikkunoissa huomioitava: Ikkunoiden vaikutukset energiatehokkuuteen: - Passiivisen energian saanti - Varjostusten tarve kesäaikaan - U-arvot ym. tekniset ominaisuudet Ikkunoiden vaikutus arkkitehtuuriin: - Viihtyvyys - Valoisuus - Tilan tuntu - Näkymät
49 Tilavuudessa huomioitava: - Viihtyvyys - Tilan tuntu - Tilavuuden suhde tilojen kokoon, tilojen suhteet - Tilavuuden vaikutus energiatehokkuuteen, turhan tilavuuden karsinta
50 Rakennuksen muodossa huomioitava: - Vaipan pinta-alan optimointi - Arkkitehtoninen kokonaisuus, massoittelu - Tilojen sijoittelu - Muodolla aikaansaatu hyöty vs. vaipan ala - Muodon vaikutus energiatehokkuuteen, turhan vaipan pienentäminen
51 Varjostuksissa huomioitava: - Kesäaikaisen ylikuumenemisen estäminen - Muunneltavuus talvi ja kesäaikaan - Passiiviset keinot; lehtipuut, ikkunaluukut, säleiköt, verhot - Ulkonäkö
52 Pientalon energiatehokkuuteen voi vaikuttaa monin eri keinoin. Energiatehokkaita rakennuksia voidaan suunnitella ilman että arkkitehtonisesti merkittävistä ominaisuuksista tarvitsee tinkiä!
53 Lisätiedot: Malin Moisio Arkkitehti, Arkkitehtitoimisto TILASTO, Tutkija, TTY Rakennustekniikan laitos puh Diplomityö kokonaisuudessaan:
ALKUPERÄINEN TALO SAUNARANTA
JULKISIVUT : 7. VKLUOITUS, MUST. VKLUOITUS, UNINN. LUONNONKIVIMUURUS MUST 7. HUOKT, MUST 8. TSOITUS, HRM 9. LSIKI 8 9 JULKISIVU LOUNSN JULKISIVU KKKOON JULKISIVU KOILLISN JULKISIVU LUOTSN LKURÄINN TLO
