1 Sisälämpötilalaskennan pikakäyttöopas Sisälämpötilalaskennan julkinen testiversio:

2 Tästä oppaasta Tässä pikakäyttöoppaassa opit käyttämään Energiajunior 12 energialaskentaohjelmiston kesäajan sisälämpötilalaskentaa seuraamalla yhden esimerkkitilan sisälämpötilalaskennan kohta kohdalta alusta loppuun. Aloitat syöttämällä tilan tiedot Energiajunior -ohjelmaan. Tietojen lisäämisen jälkeen Energiajunior laskee tilan sisälämpötilaprofiilin. Laskentatuloksiin tutustumisen jälkeen suunnitelmaa muokataan erilaisin keinoin sisälämpötilan muuttamiseksi. Käymällä läpi tämän harjoituksen tutustut laskennan toimintaan, ja pystyt sen jälkeen luomaan omia lämpötilatarkasteluja. Harjoituksen läpivieminen kestää noin 30 minuuttia. Sisällysluettelo Tästä oppaasta Palvelun käyttöönotto Tilojen luominen Tilan tietojen syöttäminen Testitilan tulosten tarkastelu Oppaan yhteenveto... 7 Energiajunior 12 sisälämpötilalaskenta betaversio: Sivu 1

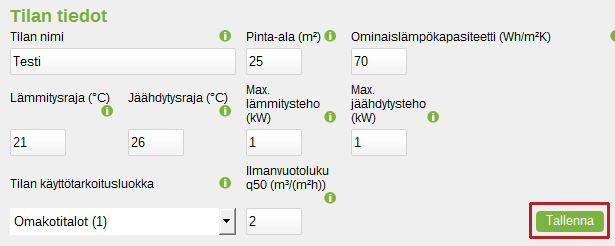

3 1 Palvelun käyttöönotto Kesäajan sisälämpötilatarkastelusta on tällä hetkellä saatavilla ainoastaan julkinen testiversio. Tämän version laskentamoottori toimii, ja sen käyttöliittymästä löytyy kaikki tarpeellinen energiamääräysten vaatiman kesäajan sisälämpötilatarkastelun tekemiseen. Julkiseen testiversioon on lisätty valmiiksi yhden esimerkkitilan tiedot. Voit vaihtaa näitä tietoja vapaasti kokeillaksesi laskentaa erilaisille tiloille. 2 Tilojen luominen Julkisessa testiversiossa ei ole mahdollista luoda tai tallentaa uusia tiloja. Syöttämäsi tiedot häviävät, kun poistut sivulta. 3 Tilan tietojen syöttäminen 3.1 Yleiset tiedot tilasta Tilan tietojen täyttäminen aloitetaan syöttämällä laskennan kohteena olevan tilan yleiset tiedot. Yleisiä tietoja tilasta ovat sen nimi, lattiapinta-ala, ominaislämpökapasiteetti, tilan lämmitysja jäähdytysrajat, maksimaaliset lämmitys- ja jäähdytystehot, tilan käyttötarkoitusluokka sekä sen ilmanvuotoluku. Tilan nimeä käytetään raporteissa tilan yksilöintiin. Lattiapinta-ala on tilan sisäpintojen mukaan laskettu niin sanottu lämmitetty netto-ala. Tätä tietoa käytetään mm. standardilämpökuormien ja ilmanvaihtomäärien määrittämiseen. Ominaislämpökapasiteetti kertoo tilan lämmönvarauskapasiteetin. Tämä tieto tulee määrittää erikseen laskemalla, jos oletusarvoja ei käytetä. Lämmitys- ja jäähdytysraja ovat tilan lämmitys- ja jäähdytysjärjestelmien toiminnan lämpötilarajat. Mikäli sisälämpötila menee alle lämmitysrajan, lähtee lämmitysjärjestelmä käyntiin. Mikäli sisälämpötila nousee yli jäähdytysrajan, aloittaa jäähdytysjärjestelmä vuorostaan tilan jäähdyttämisen. Maksimaaliset lämmitys- ja jäähdytysteho ilmoittavat tilan lämmitys- ja jäähdytysjärjestelmien suurimman mahdollisen tehontuoton. Tilan käyttötarkoitusluokka valitaan rakennusmääräysten mukaan. Tämän tiedon perusteella lasketaan tilan standardikäyttöprofiili Ilmanvuotoluvun perusteella lasketaan tilan ilmanvuodon määrä. Energiajunior 12 sisälämpötilalaskenta betaversio: Sivu 2

4 Tallenna tekemäsi muutokset painamalla Tallenna. HUOMIO: Tallenna painike toimii vain aktiivisena olevan rivin tai osion muutettujen tietojen tallentamiseen. Et voi muuttaa koko tilan tietoja ensin, ja painaa sitten Tallenna. Tällöin menetetät muihin osiin syöttämäsi tiedot! 3.2 Ulkorakenteet Energiajunior tarvitsee tilan ulkorakenteiden tiedot sisälämpötilaprofiilin määrittämiseksi. Lämpötilatarkasteluun voit syöttää seuraavat rakenteet: yläpohjat, seinät, ulko-ovet ja ikkunat. Jokaisen rakenteen lisääminen tapahtuu samalla periaatteella, eli rakenteelle määritetään vähintään sen geometria (pinta-ala) ja eristävyys (U-arvo). Ikkunoille on määritettävä myös muita arvoja. Läpinäkymättömien rakenteiden (ei siis ikkunoiden) lisääminen tapahtuu painamalla. Tämän jälkeen syötä rakenteen tiedot avautuvaan näkymään: Napsauta, niin saat lisättyä rakenteen laskentaan. HUOM: Rakenteen suunnalla on erittäin suuri vaikutus sisälämpötilalaskentaan. Energiajunior 12 sisälämpötilalaskenta betaversio: Sivu 3

5 3.3 Ikkunat ja muut valoaukot Sisälämpötilalaskennan pikakäyttöopas Ikkunoiden lisääminen tapahtuu painamalla avautuvaan näkymään:. Tämän jälkeen syötä ikkunan tiedot Paina, niin saat lisättyä ikkunan laskentaan. Ikkunan lasituksen g-arvon, kehäkertoimen, verhojen verhokertoimen ja varjostinkulman mukaan määritetään ikkunan auringonsäteilyn kokonaisläpäisykerroin. HUOMIO: Ikkunoilla on erittäin suuri vaikutus sisälämpötilaan, joten niitä koskevien tietojen kirjaamisessa kannattaa olla tarkkana. Varsinkin ikkunalasituksen g-arvo tulisi selvittää tarkoin; samoin mahdollisten verhojen tai sälekaihtimien käyttö. 3.4 Tilan sisärakenteet Energiajunior tarvitsee tilan sisärakenteiden pinta-alan lämpötilaprofiilin määrittämiseen. Sisärakenteilla tarkoitetaan kaikkia tilan pintoja, mitkä eivät ole ulkoilman kanssa kosketuksessa. Syötettyäsi pinta-alan paina. 3.5 Tilan lämpökuormat Lämpökuormien lisääminen tapahtuu painamalla lämpökuorman tiedot avautuvaan näkymään:. Tämän jälkeen syötä Napsauta, niin saat lisättyä lämpökuorman laskentaan. Energiajunior 12 sisälämpötilalaskenta betaversio: Sivu 4

6 Kuorman tyyppi vaikuttaa siihen, mitä tietoja tulee täyttää. Aikajakso kohdassa syötetään lämpökuorman profiili viikkotasolla. Esimerkiksi, jos tilassa on arkipäivisin klo 08:00 16:00 välisenä aikana keskimäärin kaksi ihmistä tekemässä istumatyötä, syötetään tilanne tähän tapaan: Lisäksi pitää syöttää, minkälaista käyttöä tilalla oletetaan olevan muina aikoina. Jos tätä ei erikseen määritellä, Energiajunior olettaa ettei tilaa käytetä muina aikoina. Vahvista tekemäsi muutokset napsauttamalla oikeassa reunassa, lämpökuorman kohdalla olevaa Tallenna painiketta. VINKKI: Lämpökuormien aikatauluttamiseen mahdollisimman realistisesti kannattaa kiinnittää erityistä huomiota. Lämpökuormilla on suuri rooli mahdollisten ylilämpenemistilanteiden syntymisissä. Erityisesti lämpökuormia ei kannata perusteitta määrittää kello 12:00 ja 16:00 välille, jolloin kesäisen auringon lämmittävä vaikutus on suurimmillaan. 3.6 Ilmanvaihtojärjestelmän lisääminen Lämpötilatarkastelussa tilaan oletetaan vain yksi ilmanvaihtolaite. Mikäli tilassa on todellisuudessa enemmän kuin yksi ilmanvaihtolaite, voidaan ne laskea yhteen ja syöttää tämän yhden virtuaalisen ilmanvaihtolaitteen tiedot. Ilmanvaihtolaitteesta syötetään lämmön talteenoton hyötysuhde tarkastelujaksolla, sekä kuukaudet, milloin lämmön talteenotto on käytössä. Lisäksi syötetään ilmanvaihtolaitteen suunniteltu viikkoprofiili, kuten lämpökuormillekin. Aloita viikkoprofiilin syöttäminen antamalla mitoitettu ilmavirta ja painamalla tallenna. Tämän jälkeen voit syöttää lisää käyttöaikoja. Esimerkiksi ilmanvaihto, joka on tehostetusti päällä arkisin klo 07:00-17:00 ja muulloin pienemmällä ilmavirralla, näyttäisi siis tältä: Energiajunior 12 sisälämpötilalaskenta betaversio: Sivu 5

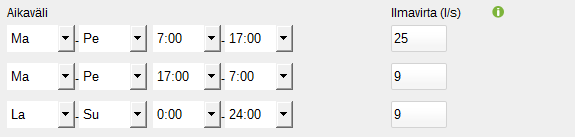

7 tai yksinkertaisemmin, tältä: Tässä tapauksessa 9 l/s on kokoajan päällä ja tehostetun ajan lisäys 25 l/s 9 l/s = 16 l/s. HUOMIO: Lämmön talteenoton hyötysuhde tulee olla määritetty tarkastelujaksolle. Jos laskenta siis tehdään vain kesäkuusta elokuuhun, tulisi lämmön talteenoton hyötysuhde olla määritetty tälle jaksolle. Vuosihyötysuhdetta voidaan käyttää, mikäli tarkempaa tietoa ei ole saatavilla. Lämmön talteenotolla on merkittävä vaikutus sisälämpötilaan: ylilämpenemisten estämiseksi lämmön talteenoton ohittaminen on suositeltavaa. 3.7 Laskennan asetukset Tilan tietojen tallentamisen jälkeen määritetään vielä yleiset asetukset laskennalle. Tässä osiossa valitaan kesäajan sisälämpötilatarkastelun aikajakso, eli kuukaudet, joille tarkastelu tehdään. Lisäksi valitaan tilan käyttöprofiili ja säävyöhyke. Jos käyttöprofiiliksi valitaan Standardi, oletetaan tilan lämmitys- ja jäähdytysrajat, ilmanvaihto ja lämpökuormat energiamääräysten mukaisen standardikäytön perusteella. Nämä arvot ovat riippuvaisia tilan pinta-alasta ja käyttötarkoituksesta. VINKKI: Energiamääräysten mukainen valinta on oletuksena. Tällöin tarkastelu tehdään ajanjaksolle kesä-, heinä- ja elokuu. Käyttöprofiilina käytetään standardikäyttöaikoja ja säävyöhykkeenä oletetaan Helsinki. Muut valinnat ovat mahdollisia, mikäli halutaan tehdä tarkastelu jollain muulla asetuksella, esimerkiksi syötettyjen lämpökuormien perusteella. Tällöin syötetään käyttöprofiiliksi Suunniteltu. 3.8 Laskennan tulokset Suorita laskenta painamalla. Energiajunior antaa tilan sisälämpötiloista pari graafia. Ensimmäisessä on tilan sisälämpötila koko laskennan aikajakson (esim. kesä elokuu) aikana. Toisessa graafissa näkyy aikajakson kuumimman päivän sisälämpötilaprofiili. Lisäksi tulossivulla näkyy lähtötietoja taulukkomuodossa ja alimpanan löytyy laskennassa käytetty tilan käyttöprofiili. Energiajunior 12 sisälämpötilalaskenta betaversio: Sivu 6

8 4 Oletustila Energiajunior lämpötilalaskurin julkiseen versioon on lisätty valmiiksi oletustila joka läpäisee rakennusmääräyksissä asetetun lämpötilan jäähdytysrajan ylityksen maksimiarvon 150 o Ch ilman aktiivista jäähdytysjärjestelmää. Voit testata omia ratkaisuja syöttämällä kenttiin erilaisia arvoja. Oletustilan tiedot palautuvat painamalla. 5 Oppaan yhteenveto Kesäajan lämpötilatarkastelu on vielä beetavaiheessa, joten siitä ei saa tuloksina energiamääräykset virallisesti täyttäviä dokumentteja. Laskentatulokset ovat kuitenkin energiamääräysten mukaisia ja erilaisten ratkaisujen vertaileminen on mahdollista. Energiajunior 12 sisälämpötilalaskenta betaversio: Sivu 7
