1 HP Compaq LA1905wl, LA1905wg, LA2205wg, LA2205wl, LA22f, LA2405wg ja LA2405x -LCD-näytöt Käyttöopas

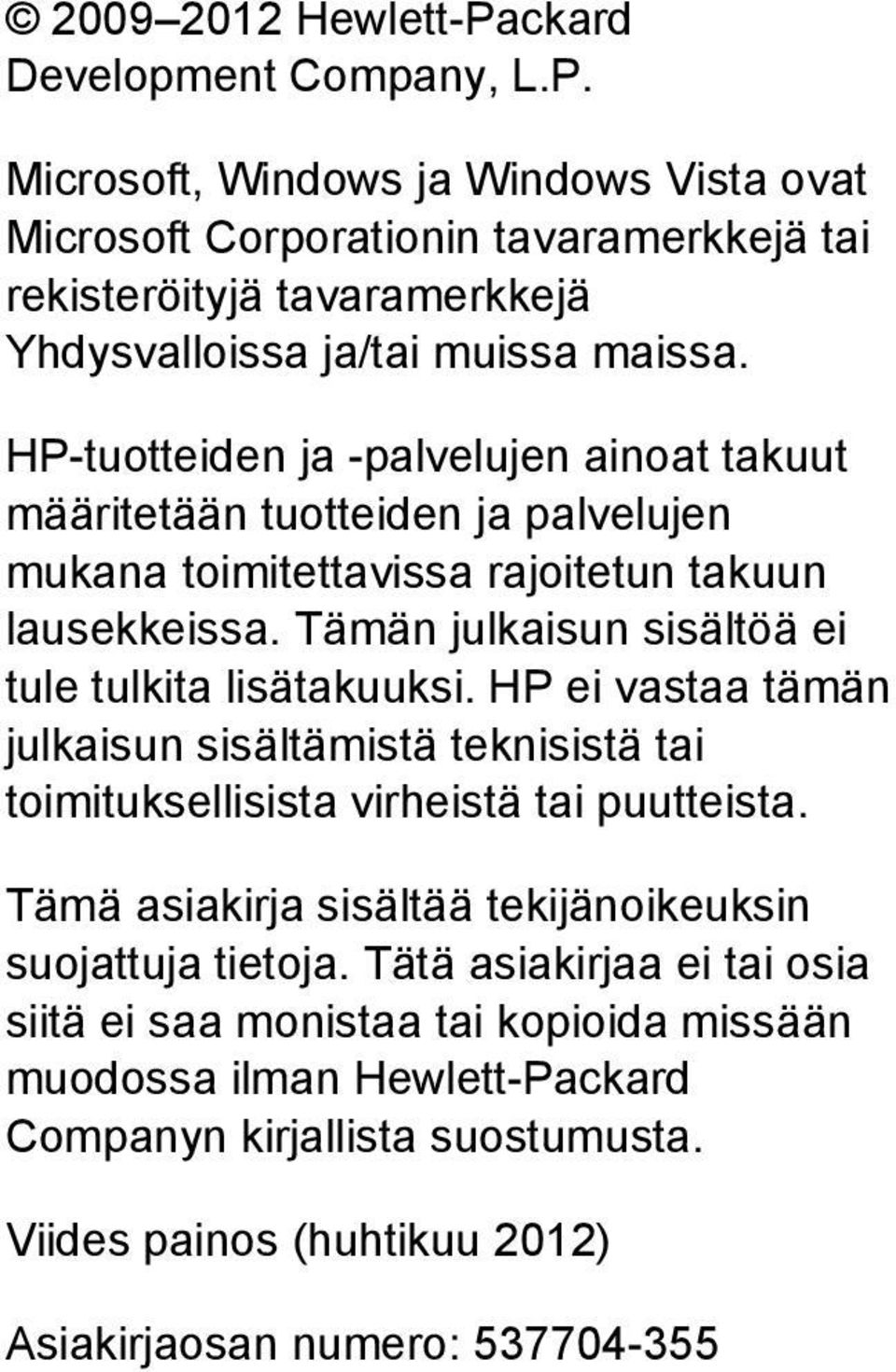

2 Hewlett-Packard Development Company, L.P. Microsoft, Windows ja Windows Vista ovat Microsoft Corporationin tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. HP-tuotteiden ja -palvelujen ainoat takuut määritetään tuotteiden ja palvelujen mukana toimitettavissa rajoitetun takuun lausekkeissa. Tämän julkaisun sisältöä ei tule tulkita lisätakuuksi. HP ei vastaa tämän julkaisun sisältämistä teknisistä tai toimituksellisista virheistä tai puutteista. Tämä asiakirja sisältää tekijänoikeuksin suojattuja tietoja. Tätä asiakirjaa ei tai osia siitä ei saa monistaa tai kopioida missään muodossa ilman Hewlett-Packard Companyn kirjallista suostumusta. Viides painos (huhtikuu 2012) Asiakirjaosan numero:

3 Tietoja tästä oppaasta Tässä oppaassa on tietoja näytön ominaisuuksista, näytön asetusten tekemisestä sekä teknisistä tiedoista. VAARA Tällä tavalla merkitty teksti tarkoittaa, että ohjeiden noudattamatta jättämisestä saattaa koitua vahinkoja tai jopa hengenvaara. VAROITUS: Tällä tavalla merkitty teksti tarkoittaa, että ohjeiden noudattamatta jättäminen saattaa vahingoittaa laitteistoa tai johtaa tietojen menetykseen. HUOMAUTUS: Tällä tavalla merkitty teksti tarkoittaa, että kyseessä ovat tärkeät lisätiedot. iii

4 iv Tietoja tästä oppaasta

5 Sisällysluettelo 1 Tuotteen ominaisuudet... 1 HP:n LCD-näytöt Näytön asentaminen... 3 Näytön jalustan taittaminen auki... 3 Takana olevat osat... 4 Kaapeleiden kytkeminen... 5 Etupaneelin säätimet... 6 Näytön säätäminen... 7 Näytön käynnistäminen... 9 USB-laitteiden kytkeminen... 9 Näytön jalustan irrottaminen Näytön kiinnittäminen Tyyppikilven sijainti Vaijerilukon asentaminen Lisätiedon etsiminen Viiteoppaat Tuotetuki Liite A Tekniset tiedot Mallit LA1905wl/LA1905wg Malli LA2205wg Mallit LA2205wl/LA22f Malli LA2405wg Malli LA2405x Näyttötarkkuuden oletusasetuksien tunnistaminen Mallit LA1905wl ja LA1905wg Mallit LA2205wg, LA2205wl ja LA22f Mallit LA2405wg ja LA2405x Käyttäjätilojen asettaminen Energiansäästötoiminto v

6 vi

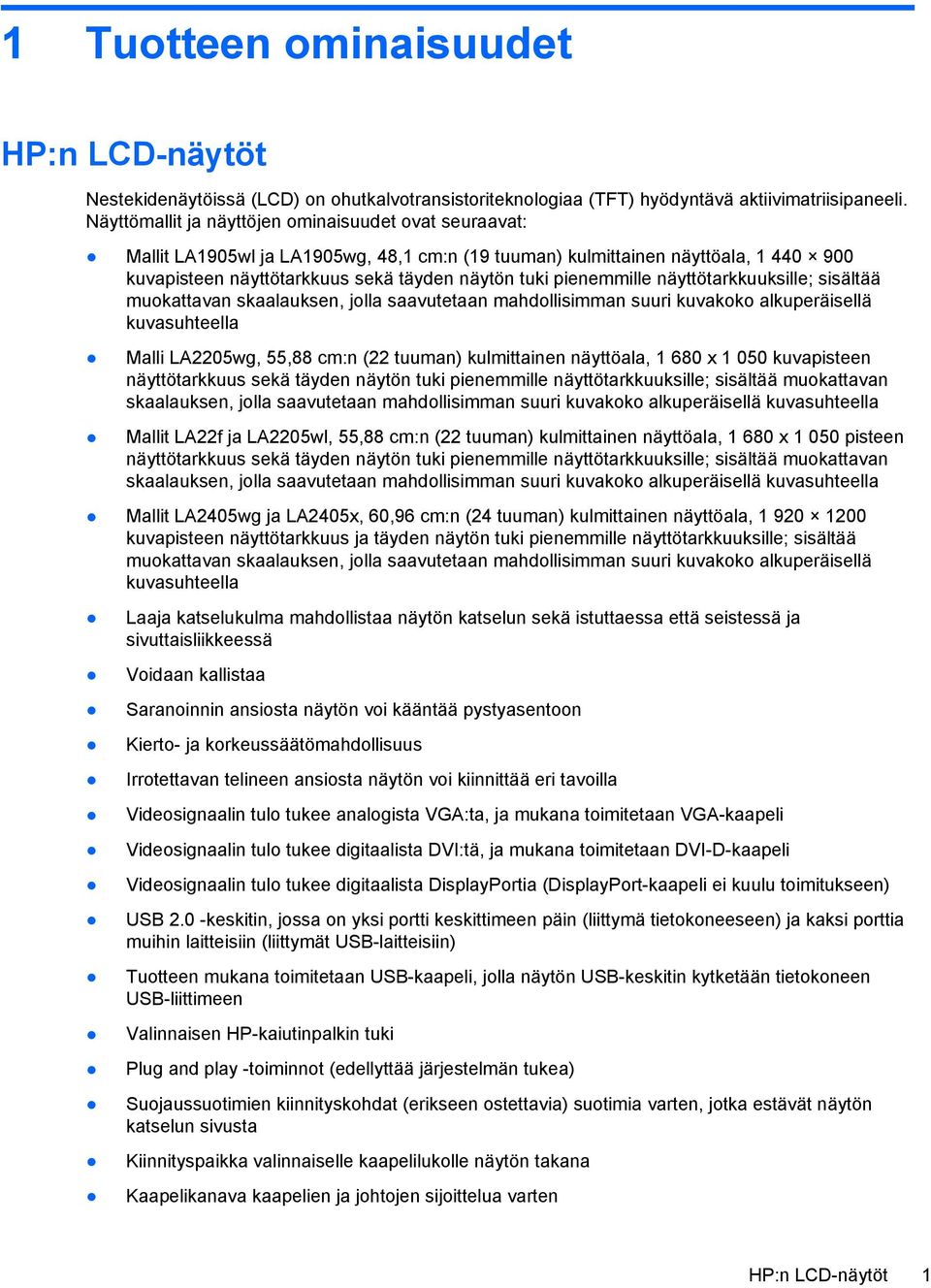

7 1 Tuotteen ominaisuudet HP:n LCD-näytöt Nestekidenäytöissä (LCD) on ohutkalvotransistoriteknologiaa (TFT) hyödyntävä aktiivimatriisipaneeli. Näyttömallit ja näyttöjen ominaisuudet ovat seuraavat: Mallit LA1905wl ja LA1905wg, 48,1 cm:n (19 tuuman) kulmittainen näyttöala, kuvapisteen näyttötarkkuus sekä täyden näytön tuki pienemmille näyttötarkkuuksille; sisältää muokattavan skaalauksen, jolla saavutetaan mahdollisimman suuri kuvakoko alkuperäisellä kuvasuhteella Malli LA2205wg, 55,88 cm:n (22 tuuman) kulmittainen näyttöala, x kuvapisteen näyttötarkkuus sekä täyden näytön tuki pienemmille näyttötarkkuuksille; sisältää muokattavan skaalauksen, jolla saavutetaan mahdollisimman suuri kuvakoko alkuperäisellä kuvasuhteella Mallit LA22f ja LA2205wl, 55,88 cm:n (22 tuuman) kulmittainen näyttöala, x pisteen näyttötarkkuus sekä täyden näytön tuki pienemmille näyttötarkkuuksille; sisältää muokattavan skaalauksen, jolla saavutetaan mahdollisimman suuri kuvakoko alkuperäisellä kuvasuhteella Mallit LA2405wg ja LA2405x, 60,96 cm:n (24 tuuman) kulmittainen näyttöala, kuvapisteen näyttötarkkuus ja täyden näytön tuki pienemmille näyttötarkkuuksille; sisältää muokattavan skaalauksen, jolla saavutetaan mahdollisimman suuri kuvakoko alkuperäisellä kuvasuhteella Laaja katselukulma mahdollistaa näytön katselun sekä istuttaessa että seistessä ja sivuttaisliikkeessä Voidaan kallistaa Saranoinnin ansiosta näytön voi kääntää pystyasentoon Kierto- ja korkeussäätömahdollisuus Irrotettavan telineen ansiosta näytön voi kiinnittää eri tavoilla Videosignaalin tulo tukee analogista VGA:ta, ja mukana toimitetaan VGA-kaapeli Videosignaalin tulo tukee digitaalista DVI:tä, ja mukana toimitetaan DVI-D-kaapeli Videosignaalin tulo tukee digitaalista DisplayPortia (DisplayPort-kaapeli ei kuulu toimitukseen) USB 2.0 -keskitin, jossa on yksi portti keskittimeen päin (liittymä tietokoneeseen) ja kaksi porttia muihin laitteisiin (liittymät USB-laitteisiin) Tuotteen mukana toimitetaan USB-kaapeli, jolla näytön USB-keskitin kytketään tietokoneen USB-liittimeen Valinnaisen HP-kaiutinpalkin tuki Plug and play -toiminnot (edellyttää järjestelmän tukea) Suojaussuotimien kiinnityskohdat (erikseen ostettavia) suotimia varten, jotka estävät näytön katselun sivusta Kiinnityspaikka valinnaiselle kaapelilukolle näytön takana Kaapelikanava kaapelien ja johtojen sijoittelua varten HP:n LCD-näytöt 1

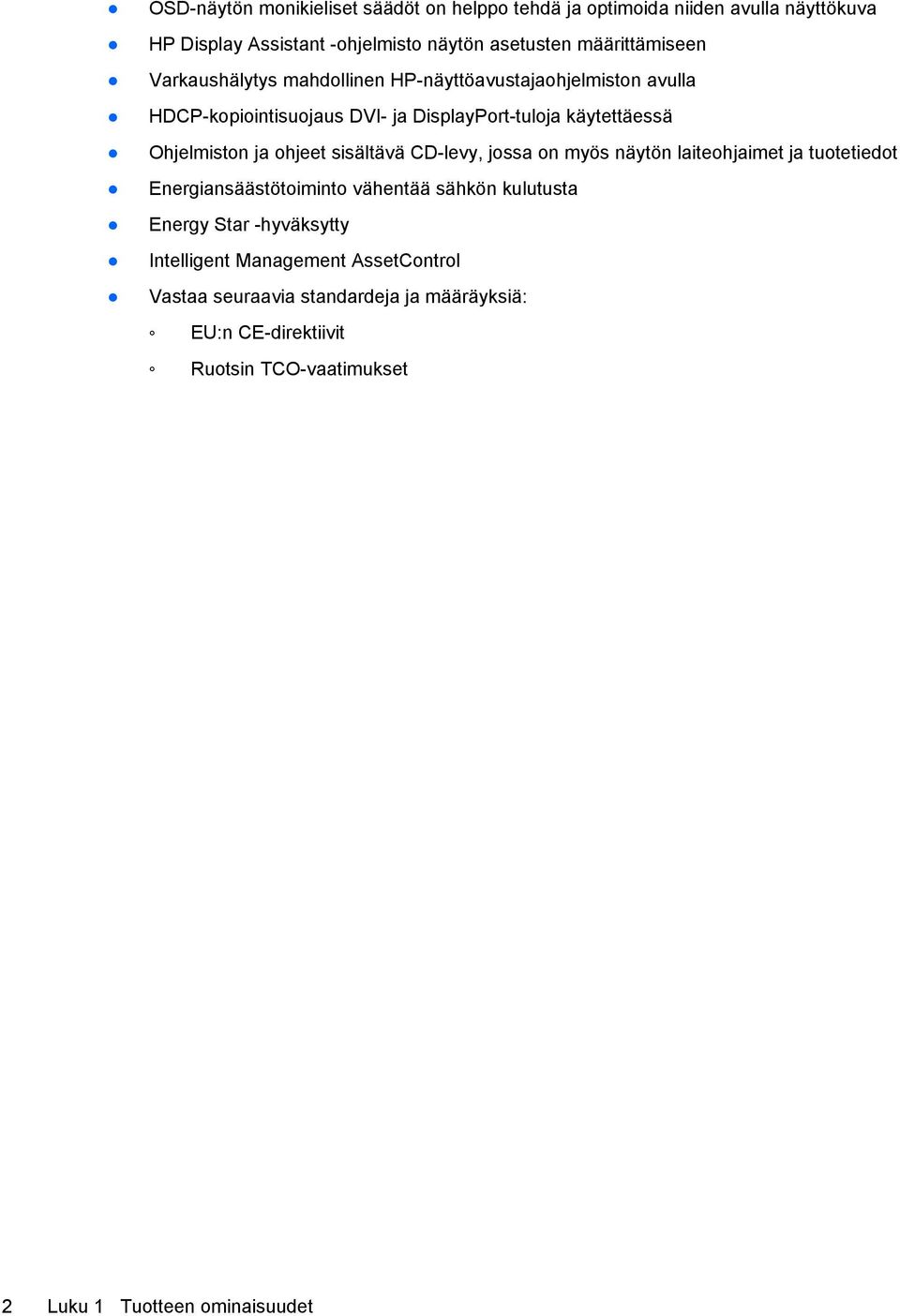

8 OSD-näytön monikieliset säädöt on helppo tehdä ja optimoida niiden avulla näyttökuva HP Display Assistant -ohjelmisto näytön asetusten määrittämiseen Varkaushälytys mahdollinen HP-näyttöavustajaohjelmiston avulla HDCP-kopiointisuojaus DVI- ja DisplayPort-tuloja käytettäessä Ohjelmiston ja ohjeet sisältävä CD-levy, jossa on myös näytön laiteohjaimet ja tuotetiedot Energiansäästötoiminto vähentää sähkön kulutusta Energy Star -hyväksytty Intelligent Management AssetControl Vastaa seuraavia standardeja ja määräyksiä: EU:n CE-direktiivit Ruotsin TCO-vaatimukset 2 Luku 1 Tuotteen ominaisuudet

9 2 Näytön asentaminen Ennen kuin asennat näytön, varmista, että tietokoneen, näytön ja lisälaitteiden virta on katkaistu. Jatka tämän jälkeen seuraavien ohjeiden mukaan. Näytön jalustan taittaminen auki 1. Poista näyttö pakkauksestaan ja aseta se ylösalaisin tasaiselle pinnalle. 2. Pitele yhdellä kädellä näytön jalustaa (1), tartu toisella kädellä kahvaan ja taita näytön pää 90 astetta auki (2). VAROITUS: Älä kosketa nestekidenäytön pintaa. Nestekidepaneelin painaminen voi aiheuttaa värien epätasaisuutta tai nestekiteiden joutumisen väärään asentoon. Jos näin käy, näyttö ei palaudu normaaliksi. Kuva 2-1 Näytön jalustan taittaminen auki HUOMAUTUS: Kun näyttö taitetaan auki ensimmäisen kerran, näytön pää on lukittu, mikä estää sen säätämisen täyskorkeaan asentoon. Jos haluat säätää näytön pään täyskorkeaan asentoon, poista näytön pään lukitus painamalla näytön päätä alaspäin ja nosta se täyskorkeaan asentoon vetämällä sitä ylöspäin. Näytön jalustan taittaminen auki 3

10 Takana olevat osat Kuva 2-2 Takana olevat osat Osa Toiminto 1 Virtaliitin Näytön verkkovirtaliitin. 2 DisplayPort DisplayPort-kaapelin (ei sisälly toimitukseen) kytkentä näyttöön. 3 DVI DVI-D-kaapelin kytkentä näyttöön. 4 VGA VGA-kaapelin kytkentä näyttöön. 5 Laitteesta lähtevä USBliitin 6 Laitteeseen tulevat USBliittimet (2 kpl) USB-keskitinkaapelin kytkentä näytön USB-keskitinporttiin ja isäntä-usb-porttiin/keskittimeen. USB-lisälaitteiden kytkentä näyttöön. 4 Luku 2 Näytön asentaminen

11 Kaapeleiden kytkeminen 1. Sijoita näyttö hyvin ilmastoituun paikkaan tietokoneen lähelle. HUOMAUTUS: Ennen kuin kytket kaapelit, pujota ne näytön jalustassa olevan aukon läpi. 2. Kytke VGA-signaalikaapeli, DVI-D-signaalikaapeli tai DisplayPort-signaalikaapeli. HUOMAUTUS: Näyttö tukee sekä analogista että digitaalista tuloa. Videotila määritetään käytetyn videokaapelin perusteella. Näyttö määrittää automaattisesti, minkä tuloliitännän signaali on oikea. Sisääntulot voidaan valita painamalla etupaneelin Plus/lähde-painiketta tai näyttövalikosta painamalla Menu (Valikko) -painiketta. Analogista signaalia varten käytetään VGA-kaapelia (sisältyy toimitukseen). Kytke VGAsignaalikaapeli näytön VGA-liittimeen ja toinen pää tietokoneen VGA-liittimeen. Digitaalista DVI-signaalia varten käytetään DVI-D-kaapelia (sisältyy toimitukseen). Kytke DVI-D-signaalikaapeli näytön takapaneelissa olevaan DVI-liittimeen ja toinen pää tietokoneen DVI-liittimeen. Digitaalisen DisplayPort-toiminnon käyttöön vaaditaan DisplayPort-signaalikaapeli (ei sisälly toimitukseen). Kytke DisplayPort-signaalikaapeli näytön takapaneelissa olevaan DisplayPort-liittimeen ja toinen pää tietokoneen DisplayPort-liittimeen. 3. Kiinnitä mukana toimitetun USB-kaapelin toinen pää tietokoneen takapaneelissa olevaan USBkeskitinliitäntään ja toinen pää näytön USB-tuloliitäntään. 4. Kytke virtajohdon toinen pää näytön takaosassa olevaan virtaliitäntään ja toinen pää verkkovirran pistorasiaan. Kuva 2-3 Kaapeleiden kytkeminen VAARA Voit vähentää sähköiskun tai laitteen vahingoittumisen vaaraa toimimalla seuraavasti: Älä poista virtajohdon maadoitusta. Maadoitus on tärkeä turvallisuuden kannalta. Kytke virtajohto maadoitettuun pistorasiaan, johon on aina vaivaton pääsy. Kytke koneesta virta pois irrottamalla virtajohto pistorasiasta. Oman turvallisuutesi vuoksi, älä aseta mitään virtajohtojen ja -kaapeleiden päälle. Sijoita johdot ja kaapelit niin, ettei kukaan kompastu niihin tai astu niiden päälle vahingossa. Älä vedä johdoista tai kaapeleista. Kun irrotat johdon tai kaapelin pistorasiasta, tartu johdon pistokkeeseen. Kaapeleiden kytkeminen 5

12 HUOMAUTUS: HP:ltä on saatavilla valinnainen kaiutinpalkki, joka kiinnitetään näytön päälle. Etupaneelin säätimet Taulukko 2-1 Näytön etupaneelin säätimet Säädin Toiminto 1 Menu Näyttövalikon avaaminen, valitseminen ja valikosta poistuminen. 2 Miinus Jos OSD-valikko on käytössä, voit siirtyä valikossa taaksepäin ja alentaa säätötasoja painamalla tätä. 3 Plus/lähde Jos OSD-valikko on käytössä, voit siirtyä valikossa eteenpäin ja nostaa säätötasoja painamalla tätä. Jos OSD-valikko ei ole käytössä, paina videosignaalitulon valitsemiseen käytettävää lähdepainiketta (VGA, DVI tai DisplayPort). 4 OK/auto Jos OSD-valikko on käytössä, valitse korostettu valikkokohde painamalla tätä. 5 Virran merkkivalo Vihreä = virta päällä. Jos OSD-valikko ei ole käytössä, optimoi näyttökuva automaattisella säätötoiminnolla painamalla tätä. Keltainen = lepotila. Vilkkuva keltainen = lepotila-ajastin. 6 Virta Käynnistää tai sammuttaa näytön. HUOMAUTUS: Kuvaruutuvalikkosimulaattoria voi tarkastella HP:n asiakkaan itsekorjausmediakirjastossa osoitteessa 6 Luku 2 Näytön asentaminen

13 Näytön säätäminen HUOMAUTUS: Näyttösi saattaa näyttää hieman erilaiselta kuin seuraavissa kuvissa. 1. Kallista näyttöpaneelia eteen- tai taaksepäin siten, että se on halutulla tasolla. Kuva 2-4 Näytön kallistaminen 2. Kierrä näyttöä vasemmalle tai oikealle parhaaseen katselukulmaan. Kuva 2-5 Näytön kiertäminen Näytön säätäminen 7

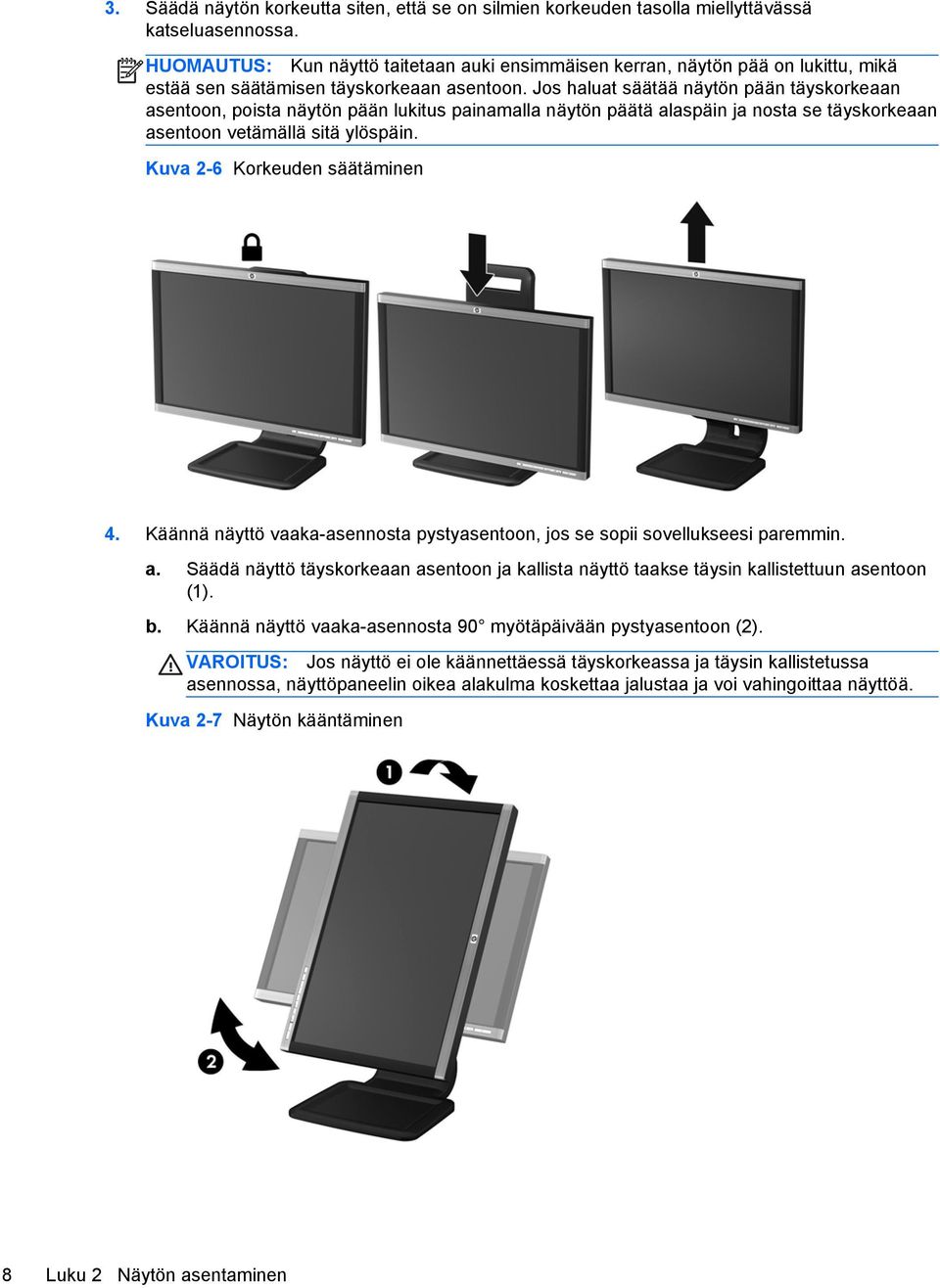

14 3. Säädä näytön korkeutta siten, että se on silmien korkeuden tasolla miellyttävässä katseluasennossa. HUOMAUTUS: Kun näyttö taitetaan auki ensimmäisen kerran, näytön pää on lukittu, mikä estää sen säätämisen täyskorkeaan asentoon. Jos haluat säätää näytön pään täyskorkeaan asentoon, poista näytön pään lukitus painamalla näytön päätä alaspäin ja nosta se täyskorkeaan asentoon vetämällä sitä ylöspäin. Kuva 2-6 Korkeuden säätäminen 4. Käännä näyttö vaaka-asennosta pystyasentoon, jos se sopii sovellukseesi paremmin. a. Säädä näyttö täyskorkeaan asentoon ja kallista näyttö taakse täysin kallistettuun asentoon (1). b. Käännä näyttö vaaka-asennosta 90 myötäpäivään pystyasentoon (2). VAROITUS: Jos näyttö ei ole käännettäessä täyskorkeassa ja täysin kallistetussa asennossa, näyttöpaneelin oikea alakulma koskettaa jalustaa ja voi vahingoittaa näyttöä. Kuva 2-7 Näytön kääntäminen 8 Luku 2 Näytön asentaminen

15 HUOMAUTUS: Jotta voit tarkastella näytön tietoja pystyasennossa, ohjelmistot ja asiakirjat sisältävän CD-levyn mukana tullut Pivot Pro -ohjelmisto on asennettava. Myös näyttövalikko voidaan kääntää pystysuoraan. Jos haluat kääntää näyttövalikkoa, avaa näyttövalikko painamalla etupaneelissa olevaa Menu (Valikko) -painiketta, valitse OSD Control (Näyttövalikon hallinta) ja sitten Rotate OSD (Käännä näyttövalikkoa). Näytön käynnistäminen 1. Käynnistä tietokone virtakytkimestä. 2. Kytke näyttöön virta painamalla sen etuosassa olevaa virtakytkintä. VAROITUS: Jos sama liikkumaton kuva näkyy näytössä pitkiä aikoja, se voi palaa kiinni siihen.* Vältä näytön tällainen vaurioituminen käynnistämällä näytönsäästäjä tai sammuttamalla näyttö aina, kun se jää käyttämättömäksi pitemmäksi aikaa. Kuvan palaminen näyttöön on mahdollista kaikissa LCD-näytöissä. HP:n takuu ei kata näyttöjä, joissa kuva on palanut kiinni. * Pitkällä ajalla tarkoitetaan tässä 12 tunnin ajanjaksoa, jona näyttöä ei käytetä. HUOMAUTUS: Jos virtakytkimen painamisen jälkeen ei tapahdu mitään, virtakytkimen lukitus saattaa olla käytössä. Poista tämä ominaisuus käytöstä pitämällä näytön virtakytkintä alhaalla 10 sekunnin ajan. HUOMAUTUS: Virran merkkivalo voidaan poistaa näyttövalikossa käytöstä. Paina näytön etupaneelissa olevaa Menu (Valikko) -painiketta ja valitse Management (Hallinta) > Bezel Power LED (Etupaneelin virran merkkivalo) > Off (Ei käytössä). Kun näyttöön kytketään virta, näyttöön avautuu viiden sekunnin ajaksi näytön tilailmoitus. Ilmoitus kertoo käytössä olevan aktiivisen signaalin (DisplayPort, DVI tai VGA), lähteen automaattisen vaihdon asetuksen (On (Käytössä) tai Off (Ei käytössä); tehdasasetus on On (Käytössä)), oletusarvoisen lähdesignaalin (tehdasasetus on DisplayPort), käytössä olevan esiasetetun näyttötarkkuuden ja suositellun esiasetetun näyttötarkkuuden. Näyttö hakee aktiivisesti signaalituloja löytääkseen aktiivisen tulon ja käyttää näytössä kyseistä tuloa. Jos aktiivisia tuloja on kaksi tai enemmän, näyttö käyttää oletusarvoista tulolähdettä. Jos oletustulo ei ole mikään aktiivisista tuloista, näyttö valitsee tulon tärkeysjärjestyksessä seuraavasti: DisplayPort, DVI ja sitten VGA. Voit muuttaa näyttövalikon oletuslähdettä painamalla etupaneelissa olevaa valikkopainiketta ja valitsemalla Source Control (Lähteen hallinta) > Default Source (Oletuslähde). USB-laitteiden kytkeminen USB-liitäntöjä käytetään erilaisten laitteiden, kuten digikameran, USB-näppäimistön tai USB-hiiren kytkemiseen. Näytön sivupaneelissa on kaksi USB-liitäntää. HUOMAUTUS: Näytön ja tietokoneen välille on kytkettävä USB-keskitinkaapeli, jotta näytön USB 2.0 -portteja voi käyttää. Katso ohjeet 3. vaiheen kohdasta Kaapeleiden kytkeminen sivulla 5. Näytön käynnistäminen 9

16 Kuva 2-8 USB-laitteiden kytkeminen 10 Luku 2 Näytön asentaminen

17 Näytön jalustan irrottaminen Voit irrottaa näyttöpaneelin jalustasta ja kiinnittää näytön seinälle, kääntövarteen tai muuhun vastaavaan kiinnitysjärjestelmään. VAROITUS: Ennen kuin alat irrottaa tietokonetta, varmista, että näytön virta on katkaistuna ja virtajohto ja signaalikaapelit irrotettuina. Irrota myös kaikki näyttöön liitetyt USB-kaapelit. 1. Irrota signaali-, virta- ja USB-kaapelit näytöstä. 2. Aseta näyttö ylösalaisin tasaiselle pinnalle, joka on peitetty puhtaalla ja kuivalla liinalla. 3. Käännä jalustaa 45 astetta myötäpäivään ja irrota ruuvi näytön takaa. Käännä tämän jälkeen jalustaa 45 astetta vastapäivään ja irrota toinen ruuvi näytön takaa. Kuva 2-9 Jalustan ruuvien irrottaminen 4. Käännä näytön jalustaa ylöspäin (1) ja vedä sitä sen jälkeen alaspäin (2), jolloin jalustassa olevat kielekkeet irtoavat näytössä olevista koloista. Kuva 2-10 Jalustan irrottaminen Näytön jalustan irrottaminen 11

18 Näytön kiinnittäminen Näyttöpaneeli voidaan kiinnittää seinälle, kääntövarteen tai johonkin muuhun asennuskiinnikkeeseen. HUOMAUTUS: Tämä laite on suunniteltu käytettäväksi UL- tai CSA-seinäkiinnitystelineen kanssa. 1. Irrota näyttöpaneeli jalustasta. Katso ohjeet edellä kohdasta Näytön jalustan irrottaminen sivulla 11. VAROITUS: Tässä näytössä on VESA-standardin mukaiset 100 mm:n kiinnitysaukot. Muiden valmistajien kiinnitysratkaisujen käyttöön vaaditaan neljä ruuvia, joiden halkaisija on 4 mm, kierteen nousu 0,7 ja pituus 10 mm. Älä käytä pidempiä ruuveja, sillä ne saattavat vahingoittaa näyttöä. On tärkeää varmistaa, että valmistajan kiinnitysratkaisu on VESA-standardin mukainen ja kestää näytön painon. Parhaan tuloksen saavuttamiseksi on tärkeää käyttää näytön mukana toimitettuja virta- ja videokaapeleita. 2. Jos haluat kiinnittää näytön kääntövarteen, työnnä neljä 10 mm:n ruuvia kääntövarren levyn reikien läpi näytön kiinnitysreikiin. Kuva 2-11 Näytön kiinnittäminen Jos haluat kiinnittää näytön johonkin muuhun kiinnitysjärjestelmään, toimi kiinnitysjärjestelmän mukana toimitettujen ohjeiden mukaan, jotta näyttö on varmasti turvallisesti kiinnitetty. 3. Kytke kaapelit uudestaan näyttöpaneeliin. 12 Luku 2 Näytön asentaminen

19 Tyyppikilven sijainti Näytön tyyppikilvessä ilmoitetaan varaosanumero, tuotenumero ja sarjanumero. Tietoja voidaan tarvita otettaessa yhteyttä HP-tukeen tai huoltoon näyttöä koskevissa asioissa. Tyyppikilvet sijaitsevat näytön takapaneelissa. Kuva 2-12 Tyyppikilven sijainti Vaijerilukon asentaminen Voit kiinnittää näytön johonkin kiinteään esineeseen HP:lta lisävarusteena saatavalla vaijerilukolla. Tyyppikilven sijainti 13

20 3 Lisätiedon etsiminen Viiteoppaat Näytön mukana toimitetulla CD-levyllä olevassa HP:n LCD-näyttöjen tuoteoppaassa on lisätietoja seuraavista aiheista: Tuotetuki Näytön suorituskyvyn optimointi Turvallisuus- ja huolto-ohjeet Ohjelmiston asentaminen CD-levyltä Kuvaruutuvalikon käyttö Ohjelmiston lataaminen Internetistä Säännöstiedot Suositellut ratkaisut yleisiin ongelmiin Katso varkaushälytyksen lisätietoja HP-näyttöavustajan käyttöohjekirjasta,joka on toimitettu CDlevyllä yhdessä näytön kanssa. Saat lisätietoja näyttösi käyttämisestä ja säätämisestä siirtymällä osoitteeseen support. Valitse maasi tai alueesi, sitten Tuotetuki & Ongelmanratkaisu, ja kirjoita sitten näytön malli HAKU-ikkunaan. 14 Luku 3 Lisätiedon etsiminen

21 A Tekniset tiedot HUOMAUTUS: Kaikki suoritustiedot ovat peräisin komponenttien valmistajilta. Suoritustiedot edustavat HP:n komponenttivalmistajien tyyppitasotietojen suorituskykyä koskevien tietojen kärkeä. Todellinen suorituskyky voi olla ilmoitettua parempi tai heikompi. Mallit LA1905wl/LA1905wg Taulukko A-1 Mallien LA1905wl/LA1905wg tekniset tiedot Näyttö Tyyppi 48,1 cm:n laajakuva TFT LCD 19-tuumaa laajakuva Todellinen kuva-ala Lävistäjä 48,1 cm Lävistäjä 19 tuumaa Kallistus Kierto Mitat (sisältää jalustan) Korkeus (korkein kohta) Korkeus (matalin kohta) Syvyys Leveys Enimmäistarkkuus Paras tarkkuus 42,95 cm 37,15 cm 24,48 cm 44,46 cm x 900 (60 Hz) analoginen tulo x 900 (60 Hz) digitaalinen tulo x 900 (60 Hz) analoginen tulo x 900 (60 Hz) digitaalinen tulo 16,91 tuumaa 14,63 tuumaa 9,64 tuumaa 17,5 tuumaa Tekstitila Pistejako 0,284 (K) x 0,284 (L) mm Pikseleitä tuumaa kohden 89,4 PPI Vaakataajuus Pystysuunnan virkistystaajuus khz Hz Ympäristön vaadittu lämpötila Käyttölämpötila Varastointilämpötila 5 35 C C F F Suhteellinen kosteus % Virtalähde VAC, 50/60 Hz Mallit LA1905wl/LA1905wg 15

22 Taulukko A-1 Mallien LA1905wl/LA1905wg tekniset tiedot (jatkoa) Korkeus merenpinnasta: Käyttö Varastointi Tuloliitännät m m Mukana yksi VGA-liitin ja kaapeli; mukana yksi DVI-liitin ja kaapeli; yksi DisplayPort-liitin (kaapeli ei sisälly toimitukseen) jalkaa jalkaa Malli LA2205wg Taulukko A-2 Mallin LA2205wg tekniset tiedot Näyttö Tyyppi 55,9 cm:n laajakuva TFT LCD 22-tuumaa laajakuva Todellinen kuva-ala Lävistäjä 55,9 cm Lävistäjä 22 tuumaa Kallistus Kierto Enimmäispaino (ilman pakkausta) 7,25 kg 15,98 paunaa Mitat (sisältää jalustan) Korkeus (korkein kohta) Korkeus (matalin kohta) Syvyys Leveys Enimmäistarkkuus Paras tarkkuus 45,22 cm 37,35 cm 25,49 cm 51,12 cm x (60 Hz) analoginen tulo x (60 Hz) digitaalinen tulo x (60 Hz) analoginen tulo x (60 Hz) digitaalinen tulo 17,80 tuumaa 14,70 tuumaa 10,04 tuumaa 20,13 tuumaa Tekstitila Pistejako 0,282 (K) 0,282 (L) mm Pikseleitä tuumaa kohden 90,1 PPI Vaakataajuus Pystysuunnan virkistystaajuus khz Hz Ympäristön vaadittu lämpötila Käyttölämpötila Varastointilämpötila 5 35 C C F F Suhteellinen kosteus % Virtalähde VAC, 50/60 Hz 16 Liite A Tekniset tiedot

23 Taulukko A-2 Mallin LA2205wg tekniset tiedot (jatkoa) Korkeus merenpinnasta: Käyttö Varastointi Mitattu virrankulutus: Täysi teho Tyypilliset asetukset Energy Star -testimenetelmät Lepotila Virta katkaistu Tuloliitännät m m 31 wattia 23 wattia 21,4 wattia 0,55 wattia 0,48 wattia Mukana yksi VGA-liitin ja kaapeli; mukana yksi DVI-liitin ja kaapeli; yksi DisplayPort-liitin (kaapeli ei sisälly toimitukseen) jalkaa jalkaa Mallit LA2205wl/LA22f Taulukko A-3 Mallien LA2205wl/LA22f tekniset tiedot Näyttö Tyyppi 55,9 cm:n laajakuva TFT LCD 22-tuumaa laajakuva Todellinen kuva-ala Lävistäjä 55,9 cm Lävistäjä 22 tuumaa Kallistus Kierto Enimmäispaino (ilman pakkausta) 6,6 kg 14,6 paunaa Mitat (sisältää jalustan) Korkeus (korkein kohta) Korkeus (matalin kohta) Syvyys Leveys Enimmäistarkkuus Paras tarkkuus 45,22 cm 37,35 cm 25,49 cm 51,12 cm x (60 Hz) analoginen tulo x (60 Hz) digitaalinen tulo x (60 Hz) analoginen tulo x (60 Hz) digitaalinen tulo 17,80 tuumaa 14,70 tuumaa 10,04 tuumaa 20,13 tuumaa Tekstitila Pistejako 0,282 (K) 0,282 (L) mm Pikseleitä tuumaa kohden 90,1 PPI Vaakataajuus Pystysuunnan virkistystaajuus khz Hz Mallit LA2205wl/LA22f 17

24 Taulukko A-3 Mallien LA2205wl/LA22f tekniset tiedot (jatkoa) Ympäristön vaadittu lämpötila Käyttölämpötila Varastointilämpötila 5 35 C C F F Suhteellinen kosteus % Virtalähde VAC, 50/60 Hz Korkeus merenpinnasta: Käyttö Varastointi Mitattu virrankulutus: Täysi teho Tyypilliset asetukset Energy Star -testimenetelmät Lepotila Virta katkaistu Tuloliitännät m m 34,6 wattia 27,8 wattia 20,5 wattia 0,55 wattia 0,42 wattia Mukana yksi VGA-liitin ja kaapeli; mukana yksi DVI-liitin ja kaapeli; yksi DisplayPort-liitin (kaapeli ei sisälly toimitukseen) jalkaa jalkaa Malli LA2405wg Taulukko A-4 Mallin LA2405wg tekniset tiedot Näyttö Tyyppi 60,96 cm:n laajakuva TFT LCD 24 tuuman laajakuva Todellinen kuva-ala Lävistäjä 60,96 cm Lävistäjä 24 tuumaa Kallistus Kierto Enimmäispaino (ilman pakkausta) 7,9 kg 17,42 paunaa Mitat (sisältää jalustan) Korkeus (korkein kohta) Korkeus (matalin kohta) Syvyys Leveys Enimmäistarkkuus 48,75 cm 38,05 cm 27,84 cm 55,68 cm x (60 Hz) analoginen tulo x (60 Hz) digitaalinen DisplayPort-tulo x (60 Hz) digitaalinen DisplayPort-tulo (vähennetty tyhjennys) 19,19 tuumaa 14,98 tuumaa 10,96 tuumaa 21,92 tuumaa 18 Liite A Tekniset tiedot

25 Taulukko A-4 Mallin LA2405wg tekniset tiedot (jatkoa) Paras tarkkuus x (60 Hz) analoginen tulo Tekstitila x (60 Hz) digitaalinen tulo Pistejako 0,270 (K) x 0,270 (L) mm Pikseleitä tuumaa kohden 94 PPI Vaakataajuus Pystysuunnan virkistystaajuus khz Hz Ympäristön vaadittu lämpötila Käyttölämpötila Varastointilämpötila 5 35 C C F F Suhteellinen kosteus % Virtalähde VAC, 50/60 Hz Korkeus merenpinnasta: Käyttö Varastointi Mitattu virrankulutus: Täysi teho Tyypilliset asetukset Energy Star -testimenetelmät Lepotila Virta katkaistu Tuloliitännät m m 48,4 wattia 42,1 wattia 34,5 wattia 0,86 wattia 0,51 wattia Mukana yksi VGA-liitin ja kaapeli; mukana yksi DVI-liitin ja kaapeli; yksi DisplayPort-liitin (kaapeli ei sisälly toimitukseen) jalkaa jalkaa Malli LA2405x Taulukko A-5 Mallin LA2405x tekniset tiedot Näyttö Tyyppi 60,96 cm:n laajakuva TFT LCD 24 tuuman laajakuva Todellinen kuva-ala Lävistäjä 60,96 cm Lävistäjä 24 tuumaa Kallistus Kääntönivel Enimmäispaino (ilman pakkausta) 6,8 kg 14,99 lb Malli LA2405x 19

26 Taulukko A-5 Mallin LA2405x tekniset tiedot (jatkoa) Mitat (sisältää jalustan) Korkeus (korkein kohta) Korkeus (matalin kohta) Syvyys Leveys Enimmäistarkkuus Paras tarkkuus 48,75 cm 38,05 cm 27,84 cm 55,68 cm 1920 x 1200 (60 Hz) analoginen tulo x (60 Hz) digitaalinen DisplayPort-tulo x (60 Hz) digitaalinen DisplayPort-tulo (vähennetty tyhjennys) 1920 x 1200 (60 Hz) analoginen tulo 1920 x 1200 (60 Hz) digitaalinen tulo 19,19 tuumaa 14,98 tuumaa 10,96 tuumaa 21,92 tuumaa Tekstitila Pistejako Pikseleitä tuumaa kohden Vaakataajuus Pystysuunnan virkistystaajuus 0,270 (K) x 0,270 (L) mm 94 PPI khz Hz Ympäristön vaadittu lämpötila Käyttölämpötila Varastointilämpötila 5 35 C C F F Suhteellinen kosteus % Virtalähde Korkeus merenpinnasta: Käytössä Säilytyksessä Mitattu virrankulutus: Täysi teho Tyypilliset asetukset Energy Star -testimenetelmät Lepotila Virta katkaistu Tuloliitännät VAC, 50/60 Hz m m 35,3 wattia 24 wattia 23,2 wattia 42 W 39 W Mukana yksi VGA-liitin ja kaapeli mukana yksi DVI-liitin ja kaapeli; yksi DisplayPort-liitin (kaapeli ei sisälly toimitukseen) jalkaa jalkaa 20 Liite A Tekniset tiedot
