1 HP LP tuuman LCD-näyttö Käyttöopas

2 2006 Hewlett-Packard Development Company, L.P. Microsoft, Windows ja Windows-logo ovat Microsoft Corporationin tavaramerkkejä Yhdysvalloissa ja muissa maissa. Kaikki muut tässä julkaisussa mainitut tuotenimet voivat olla omistajiensa tavaramerkkejä. Hewlett-Packard Company ei ole vastuussa tämän aineiston teknisistä tai toimituksellisista virheistä tai laiminlyönneistä eikä sen sisällöstä ja käytöstä johtuvista välillisistä vahingoista. Tämän asiakirjan sisältämät tiedot toimitetaan asiakkaalle sellaisina kuin ne ovat ilman minkäänlaista takuuta, mukaan lukien, mutta ei siihen rajoittuen, se välillinen vastuu, joka koskee tuotteen myyntikelpoisuutta ja sopivuutta tiettyyn tarkoitukseen. Näitä tietoja voidaan muuttaa ilman ennakkoilmoitusta. Hewlett-Packardtuotteita koskeva takuu sisältyy tuotekohtaisesti toimitettavaan rajoitetun takuun antavaan takuutodistukseen. Tämän julkaisun sisältöä ei tule tulkita lisätakuuksi. Tämä asiakirja sisältää tekijänoikeuksin suojattuja tietoja. Tätä asiakirjaa ei tai osia siitä ei saa monistaa tai kopioida missään muodossa ilman Hewlett-Packard Companyn kirjallista suostumusta. Toinen painos (lokakuu 2006) Oppaan osanumero:

3 Tietoja tästä oppaasta Tässä oppaassa on tietoja näytön asentamisesta, ohjainten asennuksesta, näyttövalikon käyttämisestä ja vianmäärityksestä sekä teknisiä tietoja. VAARA! Tällä tavalla merkitty teksti tarkoittaa, että ohjeiden noudattamatta jättämisestä saattaa koitua vahinkoja tai jopa hengenvaara. VARO Tällä tavalla merkitty teksti tarkoittaa, että ohjeiden noudattamatta jättäminen saattaa vahingoittaa laitteistoa tai johtaa tietojen menetykseen. Huomautus Tällä tavoin aseteltu teksti tarjoaa tärkeitä lisätietoja. FIWW iii

4 iv Tietoja tästä oppaasta FIWW

5 Sisällysluettelo 1 Tuotteen ominaisuudet HP LP Turvallisuus- ja huolto-ohjeet Tärkeää turvallisuustietoa... 2 Huolto-ohjeet... 3 Näytön puhdistaminen... 3 Näytön kuljettaminen Näytön asentaminen Näytön jalustan asentaminen... 4 Takana olevat osat... 5 Signaaliliittimien ja -kaapeleiden valitseminen... 6 Näytön liittäminen... 7 Näytön säätäminen... 9 Näytön kytkeminen päälle USB-laitteiden kytkeminen Lisälaitekiskojen käyttäminen Näytön jalustan irrottaminen Näytön kiinnittäminen Tyyppikilven sijainti Näytön käyttäminen Ohjelmisto ja apuohjelmat INF-tiedosto ICM-tiedosto INF- ja ICM-tiedostojen asentaminen Tiedoston asentaminen CD-levyltä Lataaminen Internet-sivuilta Etupaneelin säätimet HP Display LiteSaver HP Display LiteSaver ohjelmiston asentaminen Liite A Vianetsintä Yleisimpien ongelmien ratkaiseminen Internet-sivujen käyttö Ennen kuin soitat Tukipalveluun FIWW v

6 Liite B Tekniset tiedot Malli LP Energiansäästötoiminto Liite C Määräykset FCC:n (Federal Communications Commission Notice) ilmoitus Muutokset Kaapelit FCC:n logolla merkittyjen tuotteiden yhdenmukaisuus (vain Yhdysvallat) Canadian Notice Avis Canadien Euroopan unionin säännöksiä koskeva ilmoitus Japanese Notice Korean Notice Virtajohtoja koskevat vaatimukset Japania koskevat virtajohtovaatimukset Tuotetta koskevat ympäristöilmoitukset Materiaalien hävittäminen Käytöstä poistettujen laitteiden hävittäminen kotitalouksissa Euroopan unionin alueella Vaarallisia aineita koskeva rajoitus (Restriction of Hazardous Substances, RoHs) vi FIWW

7 1 Tuotteen ominaisuudet HP LP3065 Ohuessa näytössä on aktiivimatriisi, ohutkalvotransistori (TFT) ja nestekidenäyttö (LCD). Näytön ominaisuudet ovat seuraavat: 30 tuuman (76, 2 cm) todellinen kuva-ala ja resoluutiona 2560 x 1600 Laaja katselukulma mahdollistaa näytön katselun sekä istuttaessa että seistessä ja sivuttaisliikkeessä. Kallistus-, kierto- ja korkeussäätömahdollisuus. Jalusta, jossa on pikaliitin. VESA-kiinnitysmekanismissa on 100 mm:n kiinnitysreijät eri kiinnitystavoille. Kolme DVI-D-tuloa Kaksi DVI-D-näyttökaapelia USB 2.0 -keskitin, jossa on yksi portti tietokoneelle ja neljä muille laitteille (USB-laitteille). Tuotteen mukana toimitetaan USB-kaapeli, jolla näytön USB-keskitin kytketään tietokoneen USBliittimeen. Näytön lisälaitekiskoon voi kiinnittää muita kiinnityslaitteita, kuten HP:n kaiutinkannakkeen. Plug and play -toiminnot (edellyttää järjestelmän tukea). Ohjelmiston ja ohjeet sisältävä CD-levy, jossa on myös näytön laiteohjain ja tuotetiedot. Energiansäästötoiminto vähentää sähkön kulutusta. Vastaa seuraavia standardeja ja määräyksiä: EU:n CE-direktiivit Ruotsin MPR II 1990 Ruotsin TCO-vaatimukset FIWW HP LP3065 1

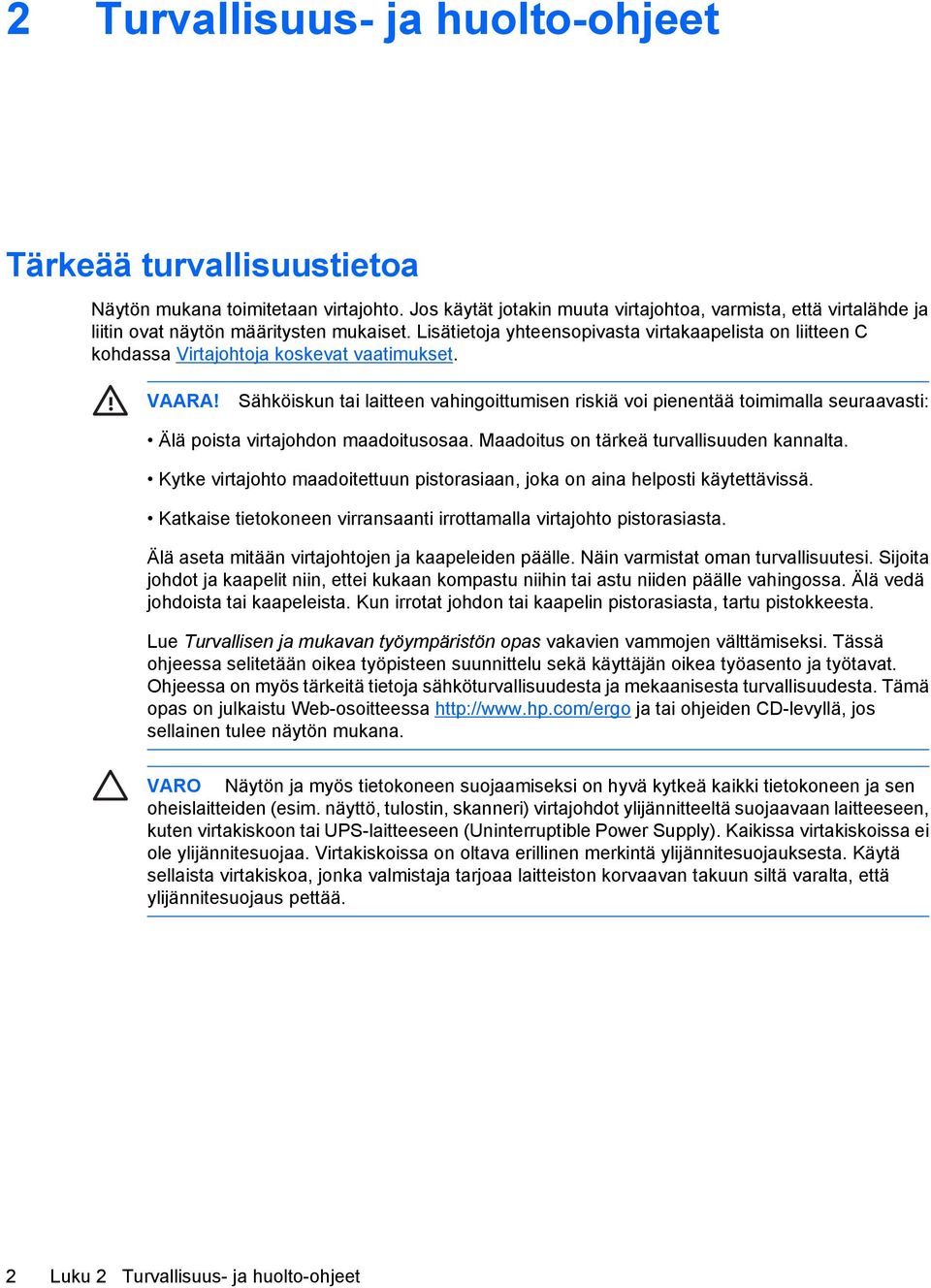

8 2 Turvallisuus- ja huolto-ohjeet Tärkeää turvallisuustietoa Näytön mukana toimitetaan virtajohto. Jos käytät jotakin muuta virtajohtoa, varmista, että virtalähde ja liitin ovat näytön määritysten mukaiset. Lisätietoja yhteensopivasta virtakaapelista on liitteen C kohdassa Virtajohtoja koskevat vaatimukset. VAARA! Sähköiskun tai laitteen vahingoittumisen riskiä voi pienentää toimimalla seuraavasti: Älä poista virtajohdon maadoitusosaa. Maadoitus on tärkeä turvallisuuden kannalta. Kytke virtajohto maadoitettuun pistorasiaan, joka on aina helposti käytettävissä. Katkaise tietokoneen virransaanti irrottamalla virtajohto pistorasiasta. Älä aseta mitään virtajohtojen ja kaapeleiden päälle. Näin varmistat oman turvallisuutesi. Sijoita johdot ja kaapelit niin, ettei kukaan kompastu niihin tai astu niiden päälle vahingossa. Älä vedä johdoista tai kaapeleista. Kun irrotat johdon tai kaapelin pistorasiasta, tartu pistokkeesta. Lue Turvallisen ja mukavan työympäristön opas vakavien vammojen välttämiseksi. Tässä ohjeessa selitetään oikea työpisteen suunnittelu sekä käyttäjän oikea työasento ja työtavat. Ohjeessa on myös tärkeitä tietoja sähköturvallisuudesta ja mekaanisesta turvallisuudesta. Tämä opas on julkaistu Web-osoitteessa ja tai ohjeiden CD-levyllä, jos sellainen tulee näytön mukana. VARO Näytön ja myös tietokoneen suojaamiseksi on hyvä kytkeä kaikki tietokoneen ja sen oheislaitteiden (esim. näyttö, tulostin, skanneri) virtajohdot ylijännitteeltä suojaavaan laitteeseen, kuten virtakiskoon tai UPS-laitteeseen (Uninterruptible Power Supply). Kaikissa virtakiskoissa ei ole ylijännitesuojaa. Virtakiskoissa on oltava erillinen merkintä ylijännitesuojauksesta. Käytä sellaista virtakiskoa, jonka valmistaja tarjoaa laitteiston korvaavan takuun siltä varalta, että ylijännitesuojaus pettää. 2 Luku 2 Turvallisuus- ja huolto-ohjeet FIWW

9 Huolto-ohjeet Voit parantaa näytön suoritustasoa ja pidentää sen käyttöikää seuraavasti: Älä avaa näytön koteloa tai yritä korjata tuotetta itse. Muuta vain niitä säätöjä, jotka mainitaan käyttöohjeissa. Jos näyttö ei toimi kunnolla, tai se on pudonnut tai vaurioitunut, ota yhteyttä valtuutettuun HP-jälleenmyyjään tai -huoltoon. Käytä vain näytölle tarkoitettua virtalähdettä ja liitäntää, jotka on mainittu laitekilvessä näytön takaosassa. Varmista, ettei pistorasiaan kiinnitettyjen laitteiden kokonaisampeeriluku ylitä pistorasian suurinta ampeerilukua ja ettei johtoon kiinnitettyjen laitteiden kokonaisampeeriluku ylitä johdon suurinta ampeerilukua. Katso sähkökilvestä kunkin laitteen ampeeriluvut (AMPS tai A). Aseta näyttö sellaiseen paikkaan, että pistorasia on lähellä ja helposti tavoitettavissa. Kun irrotat näytön pistorasiasta, pidä kunnolla kiinni virtajohdon pistokkeesta. Älä koskaan irrota näyttöä vetämällä johdosta. Sammuta näyttö silloin, kun sitä ei käytetä. Voit pidentää näytön käyttöikää huomattavasti käyttämällä näytönsäästäjää ja katkaisemalla virran silloin, kun näyttöä ei käytetä. Kotelossa olevat aukot ovat ilman kiertoa varten. Näitä aukkoja ei saa tukkia tai peittää. Älä koskaan työnnä mitään esineitä sisään näistä aukoista. Älä pudota näyttöä, äläkä aseta sitä epävakaalle alustalle. Älä aseta mitään virtajohdon päälle. Älä astu virtajohdon päälle. Aseta näyttö hyvin ilmastoituun paikkaan, pois voimakkaasta valosta. Vältä kuumuutta ja kosteutta. Kun irrotat näytön jalustasta, aseta näyttö pehmeälle alustalle, jotta se ei naarmuunnu tai rikkoudu. Näytön puhdistaminen 1. Katkaise virta näytöstä ja tietokoneesta. 2. Irrota näytön virtajohto pistorasiasta. 3. Puhdista näytön muoviosat puhtaalla, vedellä kostutetulla kankaalla. 4. Puhdista näyttöruutu antistaattisella näytönpuhdistusaineella. VARO Älä käytä näytön puhdistamiseen bensiiniä, tinneriä, ammoniakkia tai muita haihtuvia aineita. Nämä kemikaalit voivat vaurioittaa kotelon pintaa ja näyttöruutua. Näytön kuljettaminen Säilytä näytön alkuperäinen pakkaus. Voit tarvita sitä myöhemmin, jos joudut kuljettamaan näyttöä. FIWW Huolto-ohjeet 3

10 3 Näytön asentaminen Ennen kuin asennat näytön, varmista, että tietokoneen, näytön ja lisälaitteiden virta on katkaistu. Jatka tämän jälkeen seuraavien ohjeiden mukaan. Huomautus Tarkista, että virta on katkaistu myös näytön takaosassa sijaitsevasta pääkytkimestä. Päävirtakytkin katkaisee virran näytöstä aivan kokonaan. Näytön jalustan asentaminen Huomautus Älä asenna jalustaa, jos näyttöä käytetään seinällä, kääntyvässä varressa tai muussa asennuslaitteessa. Katso sen sijaan tämän luvun kohta Näytön kiinnittäminen. 1. Aseta näyttö jalustalleen käyttäen molempia käsiäsi. VARO Älä kosketa nestekidenäytön pintaa. Nestekidepaneelin painaminen voi aiheuttaa värien epätasaisuutta tai nestekiteiden joutumisen väärään asentoon. Jos näin käy, näyttö ei palaudu normaaliksi. 2. Lukitse näyttö jalustaan painamalla sitä voimakkaasti. Kun kuulet naksahduksen, näyttö on lukkiutunut jalustaan. Kuva 3-1 Näytön asettaminen jalustaan 4 Luku 3 Näytön asentaminen FIWW

11 Huomautus Varmista, että jalusta on lukittunut kunnolla, ennen kuin jatkat asennusta. Takana olevat osat Kuva 3-2 Takana olevat osat Osa Toiminto 1 Vaijerilukkovalmius Aukko kaapelilukolle. 2 Päävirtakytkin Katkaisee virran näytöstä kokonaan. 3 Virtaliitin Näytön verkkovirtaliitin. 4 DVI-D-liittimet DVI-signaalikaapelin kytkeminen näyttöön. 5 Laitteesta lähtevä USB-liitin 6 Laitteeseen tulevat USB-liittimet Kytkee näytön USB-keskittimen isäntälaitteen USB-porttiin tai -keskittimeen. USB-lisälaitteiden kytkentä näyttöön. FIWW Takana olevat osat 5

12 Signaaliliittimien ja -kaapeleiden valitseminen Näytössä on kaksi DVI-D dual-link -liitintä, jotka tukevat suuren resoluution digitaalista tuloa. Huomautus Näytön suuri resoluutio eli tarkkuus vaatii nk. dual-link DVI-D -tulosignaalin. Näyttö kykenee toistamaan vain resoluution eli tarkkuuden 2560 x Tästä syystä tietokoneessa on oltava tehokas näytönohjainkortti, joka pystyy skaalaamaan kaikki näyttötilat tarkkuuteen 2560 x Näyttö ei tue lainkaan analogista VGA-näyttösignaalia. Kytke toinen DVI-D-signaalikaapeleista näytön DVI-D-liittimeen ja toinen pää tietokoneen DVI-Dliittimeen. Näyttö määrittää automaattisesti, minkä tuloliitännän signaali on oikea. Tuloliitännät voidaan valita etupaneelin Input-painikkeella. Lisätietoja on osassa Etupaneelin säätimet. Kuva 3-3 DVI-D-signaalikaapelin kytkeminen 6 Luku 3 Näytön asentaminen FIWW

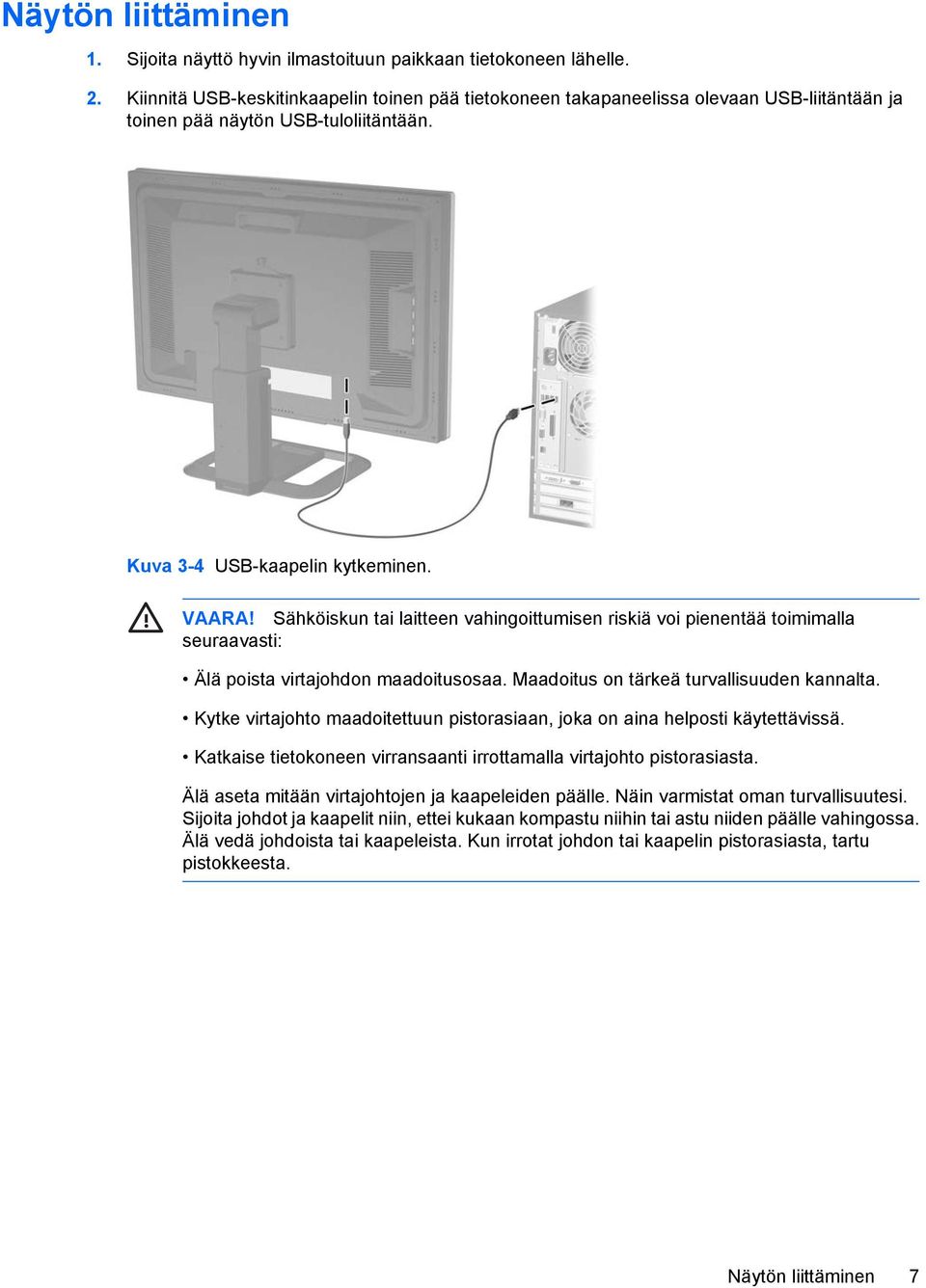

13 Näytön liittäminen 1. Sijoita näyttö hyvin ilmastoituun paikkaan tietokoneen lähelle. 2. Kiinnitä USB-keskitinkaapelin toinen pää tietokoneen takapaneelissa olevaan USB-liitäntään ja toinen pää näytön USB-tuloliitäntään. Kuva 3-4 USB-kaapelin kytkeminen. VAARA! Sähköiskun tai laitteen vahingoittumisen riskiä voi pienentää toimimalla seuraavasti: Älä poista virtajohdon maadoitusosaa. Maadoitus on tärkeä turvallisuuden kannalta. Kytke virtajohto maadoitettuun pistorasiaan, joka on aina helposti käytettävissä. Katkaise tietokoneen virransaanti irrottamalla virtajohto pistorasiasta. Älä aseta mitään virtajohtojen ja kaapeleiden päälle. Näin varmistat oman turvallisuutesi. Sijoita johdot ja kaapelit niin, ettei kukaan kompastu niihin tai astu niiden päälle vahingossa. Älä vedä johdoista tai kaapeleista. Kun irrotat johdon tai kaapelin pistorasiasta, tartu pistokkeesta. FIWW Näytön liittäminen 7

14 3. Kytke virtajohdon toinen pää näytön takaosassa olevaan virtaliitäntään ja toinen pää verkkovirran pistorasiaan. Kuva 3-5 Virtajohdon kytkeminen 4. Ohjaa kaapelit näytön jalustan takaosassa olevan kaapelikanavan kautta. Kuva 3-6 Kaapeleiden sijoittaminen kaapelikanavaan 8 Luku 3 Näytön asentaminen FIWW

15 Näytön säätäminen 1. Säädä näyttöpaneelia eteen- tai taaksepäin niin, että se on miellyttävästi silmien korkeudella. Kuva 3-7 Näytön kallistaminen 2. Käännä näyttöä vasemmalle tai oikealle parhaaseen katselukulmaan. Kuva 3-8 Näytön kiertäminen FIWW Näytön säätäminen 9

16 3. Säädä näytön korkeutta siten, että se on silmien korkeuden tasolla miellyttävässä katseluasennossa. Kuva 3-9 Korkeuden säätäminen Huomautus Jos näyttö on lukittu alimpaan asentoonsa, paina näyttöä alaspäin, avaa lukitus painamalla jalustan painiketta ja nosta sitten näyttö haluamaasi korkeuteen. 10 Luku 3 Näytön asentaminen FIWW

17 Näytön kytkeminen päälle 1. Käynnistä tietokone virtapainikkeesta. 2. Paina nestekidenäytön takana olevaa päävirtakytkintä. 3. Paina näytön edessä olevaa virtapainiketta. VARO Jos sama liikkumaton kuva on näytössä pitkään, kuva voi palaa kiinni.* Jotta näyttökuvan palaminen kiinni voidaan välttää, ota käyttöön näytönsäästäjäsovellus tai sammuta näyttö aina, kun sitä ei käytetä pitkään aikaan. Kuvan palaminen näyttöön on mahdollista kaikissa nestekidenäytöissä. * Pitkällä ajalla tarkoitetaan tässä yhteydessä yhtäjaksoista 12 tunnin käyttämättömänä olon aikaa. USB-laitteiden kytkeminen Näytössä on neljä USB-liitintä sivupaneelissa laitteiden, kuten digitaalikamera, USB-näppäimistö tai USB-hiiri, liittämistä varten. Huomautus Näytön ja tietokoneen välille on kytkettävä USB-keskitinkaapeli, jotta näytön USB 2.0 portteja voi käyttää. Katso ohjeet kohdan Näytön liittäminen vaiheessa 2. Kuva 3-10 USB-laitteiden kytkeminen Lisälaitekiskojen käyttäminen Näytön takapaneelissa on lisälaitekiskot, joihin voi kiinnittää esimerkiksi HP:n kaiutinkannakkeen Kiinnitysohjeita on lisälaitteiden omissa käyttöohjeissa. FIWW Näytön kytkeminen päälle 11

18 Kuva 3-11 Lisälaitekiskojen käyttäminen Näytön jalustan irrottaminen Voit irrottaa jalustan näytöstä ja kiinnittää näytön seinälle, kääntövarteen tai muuhun vastaavaan kiinnitysjärjestelmään. VARO Ennen kuin irrotat jalustan, varmista, että näyttö on sammutettu ja virtajohto ja signaalikaapelit irrotettu. Jos näyttöön on liitetty äänikaapeli, irrota myös se. 1. Irrota virtajohto ja signaalikaapelit näytön takaosasta. 2. Työnnä jalustassa olevaa pikakiinnityssalpaa (1) sivusuunnassa (joko vasempaan tai oikeaan). 3. Vedä näyttö (2) ylöspäin irti jalustasta. Kuva 3-12 Näytön irrottaminen jalusta 12 Luku 3 Näytön asentaminen FIWW

19 Näytön kiinnittäminen 1. Irrota näytön jalusta. Katso ohjeet edellä kohdasta Näytön jalustan irrottaminen. VARO Tässä näytössä on VESA-standardin mukaiset 100 mm:n kiinnitysaukot. Muiden valmistajien kiinnitysratkaisujen käyttöön vaaditaan neljä ruuvia, joiden halkaisija on 4 mm, kierteen nousu 0,7 ja pituus 10 mm (ruuveja ei toimiteta näytön mukana). Älä käytä pidempiä ruuveja, koska ne saattavat vahingoittaa näyttöä. On tärkeää varmistaa, että valmistajan kiinnitysratkaisu on VESA-standardin mukainen ja kestää näytön painon. Parhaan tuloksen saavuttamiseksi on tärkeää käyttää näytön mukana toimitettuja virta- ja videokaapeleita. 2. Irrota HP:n pikakiinnitin jalustasta avaamalla neljä ruuvia. Kuva 3-13 HP:n pikakiinnittimen irrottaminen jalustasta FIWW Näytön jalustan irrottaminen 13

20 3. Kiinnitä pikakiinnitin kääntövarteen tai muuhun kiinnitysjärjestelmään niillä neljällä ruuvilla, jotka avasit edellisessä vaiheessa. Kuva 3-14 Pikakiinnittimen asentaminen VARO Pikakiinnittimen voi asentaa myös seinään näytön seinäkiinnitystä varten. Se on suunniteltu kestämään enintään 10,9 kg:n paino. Jos asennat seinälle, HP suosittelee, että käytät apuna asiantuntevaa rakennusalan ammattilaista, joka määrittää seinän kantavuuden ja tarvittavat kiinnikkeet. Näin varmistat, että asennusratkaisu kestää siihen kohdistuvan painon. 4. Aseta näyttö pikakiinnitintä vasten ja paina sitten napakasti alaspäin, jotta näyttö lukkiutuu paikalleen. Kun kuulet naksahduksen, näyttö on lukkiutunut pikakiinnittimeen. Kuva 3-15 Näytön asentaminen pikakiinnittimeen 14 Luku 3 Näytön asentaminen FIWW

21 Tyyppikilven sijainti Näytön tyyppikilvessä ilmoitetaan varaosanumero, tuotenumero ja sarjanumero. Tietoja voidaan tarvita otettaessa yhteyttä HP-tukeen tai huoltoon näyttöä koskevissa asioissa. Tyyppikilvet sijaitsevat näytön takapaneelissa. Kuva 3-16 Tyyppikilven sijainti FIWW Tyyppikilven sijainti 15

22 4 Näytön käyttäminen Ohjelmisto ja apuohjelmat Näytön mukana toimitettu CD-levy sisältää seuraavat tietokoneeseen asennettavat tiedostot: INF-tiedosto (tietoja) ICM-tiedosto (kuvan väritäsmäytys) lisäohjelmistot näytön mallia varten INF-tiedosto ICM-tiedosto CD-levyllä on myös Adobe Reader -ohjelma, jonka voi asentaa valikosta. Huomautus Jos näytön mukana ei toimiteta CD-levyä, INF- ja ICM-tiedostot voi ladata Internetistä, HP:n näyttöjen tukisivuilta. Katso tämän luvun kohta Lataaminen Internet-sivuilta. INF-tiedosto määrittää Microsoft Windows käyttöjärjestelmien hyödyntämät näyttöresurssit varmistaakseen näytön ja tietokoneen näyttösovittimen yhteensopivuuden. Tämä näyttö on yhteensopiva Microsoft Windowsin Plug and Play toiminnon kanssa ja toimii asianmukaisesti ilman INF-tiedoston asentamista. Näytön Plug and Play yhteensopivuus edellyttää kuitenkin, että tietokoneen näytönohjain on VESA DDC2 standardin mukainen ja että näyttö kytketään suoraan näytönohjaimeen. Plug and Play ominaisuus ei toimi erillisten BNC-liittimien eikä jakelupuskurien tai -rasioiden välityksellä. ICM-tiedostot ovat datatiedostoja, joita käytetään grafiikkaohjelmien kanssa, jotta värit säilyisivät samankaltaisina näytöltä tulostimeen ja skannerista näytön kuvaruudulle. ICM-tiedosto sisältää näytön värijärjestelmän profiilin. Tiedostoa käytetään sellaisissa grafiikkaohjelmissa, jotka tukevat kyseistä ominaisuutta. Huomautus ICM-väriprofiili on määritelty ICC-yhteenliittymän (International Color Consortium) laatiman värinhallintajärjestelmän mukaisesti. INF- ja ICM-tiedostojen asentaminen Selvitettyäsi päivitystarpeen voit asentaa INF- ja ICM-tiedostot CD-levyltä tai ladata ne Internetistä. 16 Luku 4 Näytön käyttäminen FIWW

23 Tiedoston asentaminen CD-levyltä Asenna INF- ja ICM-tiedostot CD-levyltä seuraavasti: 1. Aseta CD-levy tietokoneen CD-asemaan. CD-levyn valikko avautuu näytölle. 2. Tutustu Monitor Driver Software Readme -tiedostoon. 3. Valitse "Install Monitor Driver Software". 4. Seuraa näytölle tulevia ohjeita. 5. Kun ohjelmisto on asennettu, käynnistä Windows uudelleen. 6. Varmista, että oikea resoluutio ja virkistystaajuus tulevat näkyviin Windowsin ohjauspaneelin näytölle. Huomautus Jos asentamisessa tapahtuu virhe, saatat joutua asentamaan digitaalisesti allekirjoitetut INF- ja ICM-tiedostot manuaalisesti CD-levyltä. Lisätietoja on näytönohjaimen readme-tiedostossa (Monitor Driver Software Readme) CD-levyllä. Lataaminen Internet-sivuilta INF-ja ICM-tiedostojen viimeisimmän version lataaminen HP-näyttöjen tukisivuilta. 1. Mene osoitteeseen ja valitse maa tai alue. 2. Seuraa näytöllä näkyviä linkkejä päästäksesi tukisivulle ja lataussivulle. 3. Varmista, että järjestelmäsi on esitettyjen vaatimusten mukainen. 4. Lataa ohjelmisto ohjeiden mukaisesti. Etupaneelin säätimet Taulukko 4-1 Näytön etupaneelin säätimet Säädin Toiminto 1 Tulo Valitsee näyttösignaalin tulon (DVI-D #1, DVI-D #2 tai DVI-D #3) 2 (miinus) Vähentää kirkkautta. 3 + (plus) Lisää kirkkautta. 4 Virran merkkivalo Lepotila keltainen valo Vilkkuva vihreä valo ei-tuettu näyttötila, kirkkauden säädön aikana, kun ylä- tai alaraja on saavutettu Jatkuvasti vihreä kun näyttö käyttää tuettua tilaa (LED-näyttö kytkeytyy automaattisesti pois päältä 30 sekunnin kuluttua) 5 Virtakytkin Käynnistää tai sammuttaa näytön. FIWW Etupaneelin säätimet 17

24 Huomautus Tässä näytössä ei ole OSD-näyttövalikkoa. HP Display LiteSaver HP Display LiteSaver on CD-levyltä ladattava ohjelmistosovellus, joka lisää näyttölaitteen ikää ja säästää energiaa. Sen avulla voit asettaa näytön virtaa säästävään lepotilaan ennalta määrääminäsi aikoina katkaisemalla virran tai vähentämällä virtaa sisäisistä virtapiireistä. Tämä auttaa suojaamaan nestekidenäyttöä kuvan palamiselta. Kuvan palaminen näyttöön on mahdollista silloin, kun näyttö on jätetty päälle ja siinä on sama paikallaan oleva kuva pitkän aikaa. Tällöin kuvan varjokuva voi palaa näyttöön. HP Display LiteSaver ohjelmiston asentaminen 1. Aseta CD-levy tietokoneen CD-asemaan. CD-levyn valikko avautuu näytölle. 2. Valitse Install HP Display LiteSaver Software. 3. Napsauta ohjelmiston asentamisen jälkeen HP Display LiteSaver -kuvaketta Windowsin ilmaisinalueella tai napsauta kuvaketta hiiren kakkospainikkeella ja valitse pikavalikosta Configure Valitse seuraavat vaihtoehdot kun määrität HP Display LiteSaverin ominaisuuksia: Taulukko 4-2 HP Display LiteSaverin määritysvaihtoehdot Valitse tämä vaihtoehto Display LiteSaverin ottaminen käyttöön Näyttö pois Näyttö päälle Toimenpide Ottaa käyttöön HP Display LiteSaver -toiminnot. Poista valinta, kun haluat poistaa HP Display LiteSaverin käytöstä. Asettaa ajan, jolloin näyttö automaattisesti sammuu. Tämä ei vaikuta näytönsäästötoimintoon, jonka asetukset ohittavat HP Display LiteSaverin. Asettaa ajan, jolloin virta kytkeytyy näyttöön automaattisesti. Tämä ei vaikuta näytönsäästötoimintoon, jonka asetukset ohittavat HP Display LiteSaverin. 18 Luku 4 Näytön käyttäminen FIWW

25 Taulukko 4-2 HP Display LiteSaverin määritysvaihtoehdot (jatkoa) Valitse tämä vaihtoehto Aktiviteetin jatko Näytä 1 minuutin näytön sammuttamisen huomautus Tila OK Peruuta Help (Ohje) Sulje Toimenpide Asettaa minuutteina ajan, minkä jälkeen näyttö sammuu, jos Display Off -sammutusajan jälkeen näppäimistöä tai hiirtä ei käytetä. Jos näppäimistöä tai hiirtä käytetään, HP Display LiteSaver odottaa taas, kunnes asetuksissa määritetty aika on kulunut, ennen kuin sammuttaa näytön. Jos asetat arvoksi 0, toiminto ei ole käytössä. Jos toiminto ei ole käytössä, näyttö sammuu heti, kun Display Off aika täyttyy, huolimatta siitä, käytetäänkö näppäimistöä tai hiirtä. Ilmaisinalueelle ponnahtaa viesti 1 minuuttia ennen kuin HP Display LiteSaver sammuttaa näytön. Näyttää milloin HP Display LiteSaver seuraavaksi sammuttaa näytön. Tallentaa voimassaolevat asetukset ja pienentää HP Display LiteSaverin kuvakkeeksi ilmaisinalueelle. Palauttaa aiemmat asetukset käyttöön ja pienentää HP Display LiteSaverin kuvakkeeksi ilmaisinalueelle. HP Display LiteSaver on yhä käynnissä. Avaa käytönaikaisen ohjetiedoston. Sulkee ja sammuttaa HP Display LiteSaverin. Se ei enää ohjaa näytön virrankulutusta, ennen kuin se seuraavan kerran otetaan käyttöön. CD-levyn tiedostossa HP Display LiteSaver Readme on lisätietoja HP Display LiteSaverin määrityksistä. FIWW HP Display LiteSaver 19

26 A Vianetsintä Yleisimpien ongelmien ratkaiseminen Seuraavassa taulukossa on lueteltu mahdollisia vikoja, niiden aiheuttajia ja suositeltavia korjaustoimenpiteitä. Ongelma Todennäköinen syy Ratkaisu Näyttö on tyhjä eikä mikään LED-merkkivalo pala. HP Display LiteSaver ei sammuta näyttöä. Näytössä ei näy kuvaa, ja LED-merkkivalo vilkkuu vihreänä. Kirkkausasetus on liian suuri tai pieni. Ei verkkovirtaa. Valmiustilan aika ei ole kulunut umpeen. Näytönohjainkortin on tuettava dual-link DVI -tuloa ja tulosignaali on määritettävä oikein. Kirkkausasetusta ei ole määritetty oikein. Kytke virtakaapeli ja varmista, että päävirtakytkin on ON-asennossa. Valmiustilan oletusarvo on 10 minuuttia. Kun näytön sammuttamiseksi asetettu aika on kulunut, HP Display LiteSaver odottaa, kunnes näppäimistöstä tai hiirestä ei ole tullut yhtäjaksoisesti 10 minuuttiin mitään komentoja tai liikettä, ennen kuin näyttölaite siirtyy virransäästötilaan. Esimerkiksi, jos näyttö on asetettu sammumaan 5 minuutin päästä ja valmiustila on asetettu 10 minuuttiin, HP Display LiteSaver ei sammuta näyttöä ennen kuin toiminnattomuutta on kestänyt 10 minuuttia, vaikka näytön sammutusaika on asetettu 5 minuuttiin. Aseta tulosignaalin tarkkuudeksi 2560 x 1600 ja taajuudeksi 60 Hz. Varmista, että näytönohjainkortti ja näyttökaapeli tukevat Dual-Link DVI-D -tuloa. Käytä vain näytön mukana toimitettuja DVI-Dnäyttökaapeleita. Säädä kirkkautta käyttämällä painikkeita (miinus) ja Liite A Vianetsintä FIWW

27 Internet-sivujen käyttö Tekniset tukipalvelut, ongelmanratkaisutyökalut, ohjeet, IT-asiantuntijoiden käyttäjäyhteisöjen foorumit, laaja useiden toimittajien yhteinen tietämyskanta sekä valvonta- ja diagnoosityökalut ovat osoitteessa Ennen kuin soitat Tukipalveluun Jos ongelmasi ei ratkea tämän osion ohjeita noudattamalla, voit joutua soittamaan tukipalveluun. Selvitä seuraavat tiedot ennen kuin soitat: Näyttö Näyttölaitteen mallinumero Näyttölaitteen sarjanumero Ostopäivämäärä kuitista Tilanne, jossa ongelma on ilmennyt Annetut virheilmoitukset Laitteiston kokoonpano Käyttämäsi laitteisto ja ohjelmisto FIWW Internet-sivujen käyttö 21

28 B Tekniset tiedot Huomautus Kaikki suoritustiedot ovat peräisin komponenttien valmistajilta. Suoritustiedot edustavat HP:n komponenttivalmistajien tyyppitasotietojen suorituskykyä koskevien tietojen kärkeä. Todellinen suorituskyky voi olla ilmoitettua parempi tai heikompi. Malli LP3065 Taulukko B-1 Mallin LP3065 tekniset tiedot Näyttö Tyyppi 30 tuumaa TFT LCD 76,2 cm Todellinen kuva-ala Diagonaali 30 tuumaa 76,2 cm Kallistus Kierto Enimmäispaino (ilman pakkausta) 30,64 paunaa. 13,9 kg Mitat (mukaan lukien jalusta, jossa korkeussäätö on alimmalla tasollaan) Korkeus Syvyys Leveys Tuetut näyttötarkkuudet Pistejako Vaakataajuus Pystysuunnan virkistystaajuus Ympäristövaatimukset Lämpötila Käyttölämpötila Varastointilämpötila 19,29 tuumaa 9,45 tuumaa 27,24 tuumaa 2560 x 1600 (60Hz) digitaalinen tulo 0,258 (K) x 0,258 (L) mm 100 khz 60 Hz F F 490 mm 240 mm 692 mm 5-30 C C Suhteellinen kosteus % Virtalähde VAC, 50/60 Hz Korkeus merenpinnasta: 22 Liite B Tekniset tiedot FIWW

29 Taulukko B-1 Mallin LP3065 tekniset tiedot (jatkoa) Käyttö Varastointi jalkaa jalkaa ,6 m m Virrankulutus (enintään) < 176 wattia Tuloliitännät Kolme DVI-D-liitintä ja kaksi DVI-D-kaapelia. Energiansäästötoiminto Kun näyttö toimii normaalisti, se kuluttaa <176 wattia virtaa ja virtavalo palaa vihreänä. Näyttö tukee myös virransäästöominaisuutta. Näyttö siirtyy virransäästötilaan, jos signaalia ei havaita. Tällöin näyttö pimenee, taustavalo sammuu ja virtavalo muuttuu oranssiksi. Virransäästötilassa näytön virrankulutus on alle 2 wattia. Näytön palautuminen normaalitilaan kestää hetken. Lisätietoja energiansäästötoiminnon (virranhallintatoimintojen) asetusten määrittämisestä on tietokoneen käyttöohjeissa. Huomautus Yllä kuvattu virransäästöominaisuus toimii ainoastaan, jos myös näyttöön liitetty tietokone tukee sitä. Tietokoneen näytön virransäästöominaisuuksista voi myös määrittää ajankohdan, jolloin näyttö siirtyy virransäästötilaan. Kun näyttö siirtyy virransäästötilaan näytön energiansäästöasetusten mukaisesti, virtavalo välkkyy oranssina. FIWW Energiansäästötoiminto 23

30 C Määräykset FCC:n (Federal Communications Commission Notice) ilmoitus Tämä laite on testattu ja täyttää B-luokan digitaalilaitteelle asetetut määräykset FCC-sääntöjen osan 15 mukaisesti. Vaatimusten tarkoituksena on varmistaa kohtuullinen suojaus haitallisia häiriöitä vastaan, kun laitetta käytetään asuinrakennuksessa. Laite synnyttää, käyttää ja saattaa säteillä radiotaajuusenergiaa. Ellei sitä asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa haitallisia häiriöitä radioliikenteeseen. Minkään tietyn asennuksen häiriöttömyyttä ei kuitenkaan taata. Jos laite aiheuttaa haitallisia häiriöitä radio- tai televisiovastaanotolle (mikä voidaan todeta irrottamalla laitteen virtajohto pistorasiasta ja kytkemällä se jälleen takaisin), häiriöt voi yrittää poistaa seuraavien toimenpiteiden avulla: Suuntaa vastaanottoantenni toisin tai siirrä se toiseen paikkaan. Siirrä laite ja vastaanotin kauemmaksi toisistaan. Kytke laite ja vastaanotin eri virtapiirissä oleviin pistorasioihin. Pyydä apua jälleenmyyjältä tai asiantuntevalta radio- tai TV-asentajalta. Muutokset Kaapelit FCC:n vaatimuksesta käyttäjälle on ilmoitettava, että kaikki tähän laitteeseen tehdyt muutokset, joita Hewlett Packard Company ei ole erikseen hyväksynyt, saattavat mitätöidä käyttäjän oikeuden käyttää laitetta. Tähän laitteeseen tehtävissä liitännöissä on käytettävä suojattuja kaapeleita, joissa on metalliset RFI/ EMI liitinkotelot, jotta ne ovat FCC:n sääntöjen ja määräysten mukaisia. FCC:n logolla merkittyjen tuotteiden yhdenmukaisuus (vain Yhdysvallat) Tämä laite täyttää FCC-sääntöjen osan 15 vaatimukset. Käyttö on sallittu seuraavalla kahdella ehdolla: 1. Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja 2. Laitteen on siedettävä kaikki vastaanotettu häiriö mukaan lukien häiriö, joka voi aiheuttaa eitoivottua toimintaa. Jos sinulla on tuotteeseen liittyviä kysymyksiä, voit kirjoittaa osoitteeseen: 24 Liite C Määräykset FIWW

31 Hewlett Packard Company P. O. Box , Mail Stop Houston, Texas Voit myös soittaa numeroon HP-INVENT ( ). Jos sinulla on kysyttävää tästä FCC:n ilmoituksesta, voit kirjoittaa osoitteeseen: Hewlett Packard Company P. O. Box , Mail Stop Houston, Texas Tai soittaa numeroon +1(281) Selvitä tuotteen tunnistamista varten tuotteessa oleva osa-, sarja- tai mallinumero. Canadian Notice This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment Regulations. Avis Canadien Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada. Euroopan unionin säännöksiä koskeva ilmoitus Tämä tuote on seuraavien EU-direktiivien mukainen: Pienjännitedirektiivi 73/23/ETY EMC-direktiivi 89/336/ETY Näiden direktiivien vaatimusten täyttäminen merkitsee myös soveltuvien harmonisoitujen eurooppalaisten standardien (normien) täyttämistä. Luettelo näistä standardeista on tämän tuotteen tai tuoteperheen EU Declaration of Conformity -ilmoituksessa, jonka Hewlett-Packard on liittänyt tuotteeseen. Nämä vaatimusmääritykset on merkitty tuotteeseen seuraavasti: Tämä merkintä koskee muita kuin televiestintätuotteita ja EUharmonisoituja televiestintätuotteita (kuten Bluetoothia). Tämä merkintä koskee muita kuin EUharmonisoituja televiestintätuotteita. *Tuotenumero (käytetään vain soveltuvissa tilanteissa katso tiedot tuotteen etiketistä). FIWW Canadian Notice 25

32 Hewlett Packard GmbH, HQ-TRE, Herrenberger Strasse 140, Böblingen Germany. Japanese Notice Korean Notice Virtajohtoja koskevat vaatimukset Tuotteen jännitelähde on varustettu automaattisella linjakatkaisulla (Automatic Line Switching, ALS). Sen avulla tietokonetta voidaan käyttää jännitealueilla V tai V. Tuotteen mukana tulevat virtajohtimet (johto tai seinäpistoke) vastaavat sen maan vaatimuksia, jossa laite on hankittu. Jos tarvitset virtajohdon jotakin toista maata varten, hanki kyseisessä maassa käytettäväksi hyväksytty virtajohto. Tuotteen virtajohtimen tulee olla mitoitettu niin, että se vastaa laitekilvessä mainittuja jännite- ja virtaarvoja. Johdon jännite- ja virta-arvojen tulee ylittää tuotteessa mainitut arvot. Tämän lisäksi on johdon halkaisijan oltava vähintään of 0,75 mm² tai 18 AWG, ja johtimen on oltava pituudeltaan 1,8 3,6 m. Jos et ole varma tarvittavasta virtajohtimesta, kysy ohjeita valtuutetulta HP-jälleenmyyjältä. Virtajohtimen tulee kulkea niin, ettei se joudu puristuksiin ja ettei sen päällä kävellä. Huomiota on kiinnitettävä erityisesti johtimen pistokkeeseen, pistorasiaan sekä kohtaan, josta johdin lähtee koneesta. Japania koskevat virtajohtovaatimukset Japanissa on käytettävä tämän tuotteen mukana toimitettua virtajohtoa. VARO Älä käytä tämän tuotteen mukana toimitettua virtajohtoa missään muissa tuotteissa. 26 Liite C Määräykset FIWW

33 Tuotetta koskevat ympäristöilmoitukset Materiaalien hävittäminen Tässä HP:n tuotteessa on seuraavia materiaaleja, jotka saattavat edellyttää erikoiskäsittelyä tuotteen käytöstä poistamisen yhteydessä: Elohopeaa nestekidenäytön loisteputkilampussa. Lyijyä juotteissa ja eräiden osien johdotuksissa. Tämän materiaalin hävittämistä saattavat koskea erikoissäännökset, sillä tuotteen hävittämisellä saattaa olla vaikutuksia ympäristöön. Lisätietoja tuotteen hävittämisestä tai kierrätyksestä saat ottamalla yhteyden paikallisiin viranomaisiin tai Electronic Industries Allianceen (EIA) osoitteessa Käytöstä poistettujen laitteiden hävittäminen kotitalouksissa Euroopan unionin alueella Jos tuotteessa tai sen pakkauksessa on tämä merkki, tuotetta ei saa hävittää kotitalousjätteiden mukana. Käytöstä poistetut sähkö- ja elektroniikkalaitteet on toimitettava kunnan osoittamaan keräyspisteiseen. Käytöstä poistettujen laitteiden lajittelu ja kierrätys säästää luontoa ja edistää sekä ihmisten että ympäristön hyvinvointia. Kysy lisätietoja käytöstä poistettujen laitteiden vastaanottopisteistä kunnan jätehuollosta tai laitteen ostopaikasta. Vaarallisia aineita koskeva rajoitus (Restriction of Hazardous Substances, RoHs) Japanilainen säädösvaatimus, jonka määrityksenä on spesifikaatio JIS C 0950, 2005, edellyttää, että valmistajat toimittavat materiaalisisältöilmoitukset tietyille elektroniikkatuotteille, jotka tulevat myyntiin jälkeen. Tämän tuotteen JIS C 0950:n mukainen materiaalisisältöilmoitus on julkaistu osoitteessa FIWW Tuotetta koskevat ympäristöilmoitukset 27
