1 HP:n Z24i, Z27i ja Z30i IPS-näytöt Käyttöopas

2 2013 Hewlett-Packard Development Company, L.P. Microsoft ja Windows ovat Microsoft Corporationin Yhdysvalloissa rekisteröityjä tavaramerkkejä. HP-tuotteiden ja -palvelujen ainoat takuut määritetään tuotteiden ja palvelujen mukana toimitettavissa rajoitetun takuun lausekkeissa. Tämän julkaisun sisältöä ei tule tulkita lisätakuuksi. HP ei vastaa tämän julkaisun sisältämistä teknisistä tai toimituksellisista virheistä tai puutteista. Tämä asiakirja sisältää tekijänoikeuksin suojattuja tietoja. Tätä asiakirjaa ei tai osia siitä ei saa monistaa tai kopioida missään muodossa ilman Hewlett-Packard Companyn kirjallista suostumusta. Ensimmäinen painos (elokuu 2013) Asiakirjan osanumero:

3 Tietoja tästä oppaasta Tässä oppaassa on tietoja näytön ominaisuuksista, näytön asetusten tekemisestä sekä teknisistä tiedoista. VAARA Tällä tavalla merkitty teksti tarkoittaa, että ohjeiden noudattamatta jättämisestä saattaa koitua vahinkoja tai jopa hengenvaara. VAROITUS: Tällä tavalla merkitty teksti tarkoittaa, että ohjeiden noudattamatta jättäminen saattaa vahingoittaa laitteistoa tai johtaa tietojen menetykseen. HUOMAUTUS: Tällä tavalla merkitty teksti tarkoittaa, että kyseessä ovat tärkeät lisätiedot. iii

4 iv Tietoja tästä oppaasta

5 Sisällysluettelo 1 Tuotteen ominaisuudet... 1 HP IPS -näytöt Näyttö-asetusten määrittäminen ja näytön käyttäminen... 3 Telineen asentaminen... 3 Takana olevat osat... 4 Malli Z24i... 4 Mallit Z27i ja Z30i... 5 Kaapeleiden kytkeminen... 6 Etupaneelin säätimet... 9 Näytön säätäminen Näytön käynnistäminen HP:n kuvan palamiskäytäntö USB-laitteiden kytkeminen Näytön jalustan irrottaminen Näytön kiinnittäminen Näytön kiinnittäminen käyttämällä Quick Release 2 -kiinnitystelinettä Näytön kiinnittäminen ilman Quick Release 2 -kiinnitystelinettä Sarja- ja tuotenumeron sijainti Tietokortin sijainti Vaijerilukon asentaminen Virransäästöominaisuudet Virransäästötila Auto-Sleep-tila Sleep Timer (Sammutusajastin) Lisätiedon etsiminen Viiteoppaat Tuotetuki Liite A Tekniset tiedot Malli Z24i Malli Z27i Malli Z30i Näyttötarkkuuden oletusasetuksien tunnistaminen Malli Z24i v

6 Malli Z27i Malli Z30i Käyttäjätilojen asettaminen vi

7 1 Tuotteen ominaisuudet HP IPS -näytöt Nestekidenäytöissä (LCD) on ohutkalvotransistoriteknologiaa (In-Plane Switching (IPS) ) hyödyntävä aktiivimatriisipaneeli. Näyttöjen mallit ja ominaisuudet sisältävät: Malli Z24i, 60,96 cm:n (24 tuuman) kulmittainen näyttöala, kuvapisteen näyttötarkkuus ja täyden näytön tuki pienemmille näyttötarkkuuksille: sisältää muokattavan skaalauksen, jolla saavutetaan mahdollisimman suuri kuvakoko alkuperäisellä kuvasuhteella Malli Z27i, 68,58 cm:n (27 tuuman) kulmittainen näyttöala, kuvapisteen näyttötarkkuus ja täyden näytön tuki pienemmille näyttötarkkuuksille; sisältää muokattavan skaalauksen, jolla saavutetaan mahdollisimman suuri kuvakoko alkuperäisellä kuvasuhteella Malli Z30i, 76,2 cm:n (30 tuuman) kulmittainen näyttöala, kuvapisteen näyttötarkkuus ja täyden näytön tuki pienemmille näyttötarkkuuksille; sisältää muokattavan skaalauksen, jolla saavutetaan mahdollisimman suuri kuvakoko alkuperäisellä kuvasuhteella Heijastamaton paneeli LED-taustavalolla Laaja katselukulma mahdollistaa näytön katselun sekä istuttaessa että seistessä ja sivuttaisliikkeessä Voidaan kallistaa Saranoinnin ansiosta näytön voi kääntää vaaka-asennosta pystyasentoon Kierto- ja korkeussäätömahdollisuus Irrotettavan telineen ansiosta näytön voi kiinnittää eri tavoilla HP Quick Release 2 asennusratkaisun avulla voit asentaa näytön nopeasti yksinkertaisella lukituksella ja irrottaa sen kätevästi liukupidikkeellä Valinnainen thin client -kiinnitysteline, joka kiinnitetään telineen takaosaan (hankittava erikseen) Helposti esille otettava tietokortti, joka sisältää kaikki tarvittavat tiedot HP-tukeen soitettava puhelua varten Videosignaalin tulo tukee analogista VGA:tä (kaapelit toimitetaan tiettyjen mallien mukana) Videosignaalin tulo tukee digitaalista DVI:tä (kaapelit toimitetaan tiettyjen mallien mukana) Videosignaalin tulo tukee digitaalista DisplayPortia (kaapelit toimitetaan tiettyjen mallien mukana) Videosignaalin tulo tukee digitaalista HDMI:tä (vain Z27i ja Z30i -mallit) Äänilähtö kuulokeliitäntä (vain Z27i ja Z30i -mallit) USB 2.0 -keskitin (Z24i-mallit) tai USB 3.0 -keskitin (vain Z27i ja Z30i -mallit) ja yksi yläportti (liittää tietokoneeseen) ja neljä alaporttia (liittää USB-laitteisiin) Tuotteen mukana toimitetaan USB-kaapeli, jolla näytön USB-keskitin kytketään tietokoneen USB-liittimeen Valinnaisen HP-kaiutinpalkin tuki HP IPS -näytöt 1

8 Plug and play -toiminnot (edellyttää käyttöjärjestelmäsi tukea) Suojaussuotimien kiinnityskohdat (erikseen ostettavia) suotimia varten, jotka estävät näytön katselun sivusta (vain Z24i-mallit) Kiinnityspaikka valinnaiselle kaapelilukolle näytön takana Kaapelikanava kaapelien ja johtojen sijoittelua varten OSD-näytön monikieliset säädöt on helppo tehdä ja optimoida niiden avulla näyttökuva HP Display Assistant näytön asetusten säätämiseen ja varkaudenestotoiminnon käyttöönottoon Kaikkien digitaalisten tulojen HDCP (High-Bandwidth Digital Content Protection) - kopiointisuojaus Ohjelmiston ja ohjeet sisältävä CD-levy, jossa on myös näytön laiteohjaimet ja tuotetiedot Energiansäästötoiminto vähentää sähkön kulutusta Näiden tuotteiden turvaohjeet, sertifikaatit ja sääntelyilmoitukset ovat katsottavissa HP:n LCDnäyttöjen viiteoppaasta, joka sisältyy näytön mukana toimitetulle CD:lle. 2 Luku 1 Tuotteen ominaisuudet

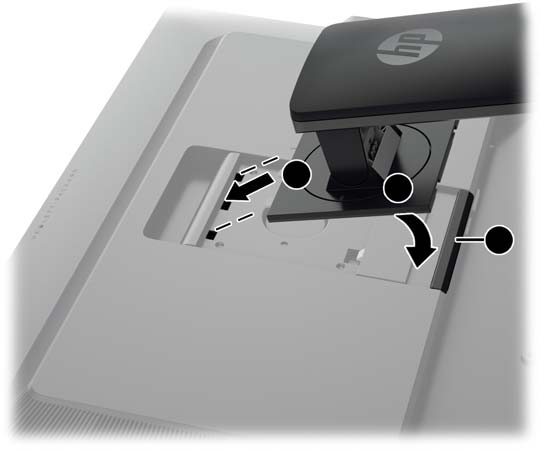

9 2 Näyttö-asetusten määrittäminen ja näytön käyttäminen Ennen kuin asennat näytön, varmista, että tietokoneen, näytön ja lisälaitteiden virta on katkaistu. Jatka tämän jälkeen seuraavien ohjeiden mukaan. HUOMAUTUS: Varmista, että virta on katkaistu myös näytön takaosassa sijaitsevasta pääkytkimestä. Päävirtakytkin katkaisee kaiken virran näytöstä. Telineen asentaminen VAROITUS: Älä kosketa nestekidenäytön pintaa. Nestekidepaneelin painaminen voi aiheuttaa värien epätasaisuutta tai nestekiteiden joutumisen väärään asentoon. Jos näin käy, näyttö ei palaudu normaaliksi. Näyttöä on helppo siirtää HP Quick Release 2 -asennusratkaisun avulla. Paneelin asettaminen telineelle: 1. Aseta näyttö paneeli alaspäin tasaiselle pinnalle, joka on peitetty puhtaalla ja kuivalla liinalla. 2. Liu'uta telineen kiinnitysalustan (1) yläosa paneelin takaosassa olevan kolon ylemmän ulokkeen alle. 3. Laske telineen kiinnitysalustan (2) alaosa syvennykseen kunnes se napsahtaa paikalleen. 4. HP Quick Release 2 -lukituspidike (3) ponnahtaa ylös, kun teline on lukittu paikalleen. Telineen asentaminen 3

10 Takana olevat osat Malli Z24i Osa 1 Laitteeseen tulevat USB 2.0 -liittimet (sivupaneeli) Toiminto USB-lisälaitteiden kytkentä näyttöön. 2 Päävirtakytkin Katkaisee kaiken virran näytöstä. HUOMAUTUS: Asettamalla kytkin Off-asentoon, näyttö siirtyy alhaisimpaan virtatilaan silloin, kun sitä ei käytetä. 3 Virtaliitin Näytön verkkovirtaliitin. 4 DisplayPort Näytön liitin DisplayPort-kaapelin kytkemistä varten. 5 DVI-D DVI-D-kaapelin kytkentä näyttöön. 6 VGA VGA-kaapelin kytkentä näyttöön. 7 Laitteesta lähtevä USB 2.0 -liitin 8 Laitteeseen tulevat USB 2.0 -liittimet USB-keskitinkaapelin kytkentä näytön USB-keskitinporttiin ja isäntä-usb-porttiin/keskittimeen. USB-lisälaitteiden kytkentä näyttöön. 4 Luku 2 Näyttö-asetusten määrittäminen ja näytön käyttäminen

11 Mallit Z27i ja Z30i Osa 1 Laitteeseen tulevat USB 3.0 -liittimet (sivupaneeli) Toiminto USB-lisälaitteiden kytkentä näyttöön. 2 Päävirtakytkin Katkaisee kaiken virran näytöstä. 3 Virtaliitin Näytön verkkovirtaliitin. HUOMAUTUS: Asettamalla kytkin Off-asentoon, näyttö siirtyy alhaisimpaan virtatilaan silloin, kun sitä ei käytetä. 4 DisplayPort Näytön liitin DisplayPort-kaapelin kytkemistä varten. 5 VGA VGA-kaapelin kytkentä näyttöön. 6 DVI-D DVI-D-kaapelin kytkentä näyttöön. 7 HDMI HDMI-kaapelin kytkentä näyttöön. 8 Äänen lähtöliitäntä Kytkee kuulokkeet tai valinnaisen HP Speaker Bar -palkin näyttöön. 9 Laitteesta lähtevä USB 3.0 -liitin 10 Laitteeseen tulevat USB 3.0 -liittimet USB-keskitinkaapelin kytkentä näytön USB-keskitinporttiin ja isäntä-usb-porttiin/keskittimeen. USB-lisälaitteiden kytkentä näyttöön. Takana olevat osat 5

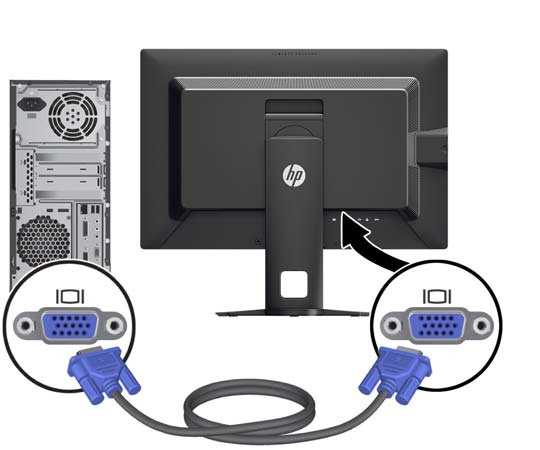

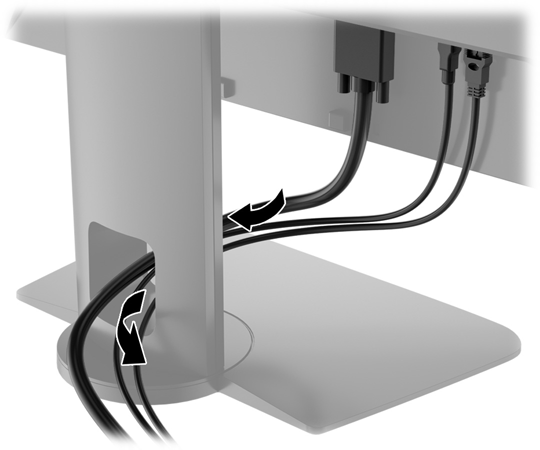

12 Kaapeleiden kytkeminen 1. Sijoita näyttö hyvin ilmastoituun paikkaan tietokoneen lähelle. 2. Ennen kuin kytket kaapelit, pujota kaapelit telineen keskellä olevasta kaapelien kuljetusreiästä. 3. Kokoonpanosta riippuen, kytke joko DisplayPort, DVI, HDMI tai VGA -videokaapeli tietokoneen ja näytön välille. HUOMAUTUS: Näyttö tukee sekä analogista että digitaalista tuloa. Käytetty videokaapeli määrittää videotilan. Näyttö määrittää automaattisesti, minkä tuloliitännän signaali on oikea. Sisääntulot voidaan valita painamalla etupaneelin Input (Tulo) -painiketta tai näyttövalikon (OSD) Menu (Valikko) -painiketta. Kytke analogista käyttöä varten VGA-signaalikaapeli näytön takana olevaan VGA-liittimeen ja toinen pää tietokoneen VGA-liittimeen (kaapeli toimitetaan tiettyjen mallien mukana). 6 Luku 2 Näyttö-asetusten määrittäminen ja näytön käyttäminen

13 Kytke digitaalista käyttöä varten DVI-D-signaalikaapeli näytön takana olevaan DVI-liittimeen ja toinen pää tietokoneen DVI-liittimeen (kaapeli toimitetaan tiettyjen mallien mukana). Kytke DisplayPort-toiminnon digitaalista käyttöä varten DisplayPort-signaalikaapeli näytön takana olevaan DisplayPort-liittimeen ja toinen pää tietokoneen DisplayPort-liittimeen (kaapeli toimitetaan tiettyjen mallien mukana). Kaapeleiden kytkeminen 7

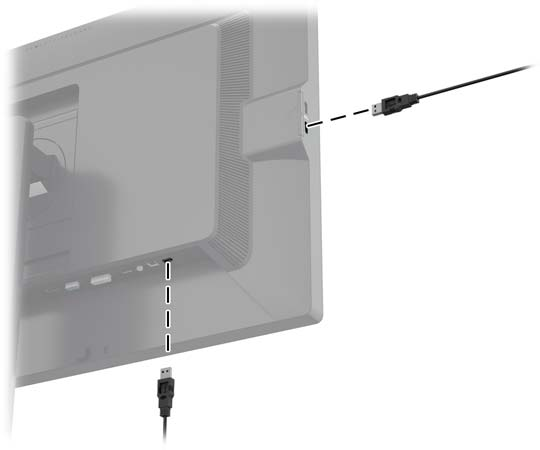

14 Kytke digitaalista käyttöä (vain Z27i ja Z30i -mallit) varten HDMI-signaalikaapeli näytön takana olevaan HDMI-liittimeen ja toinen pää tietokoneen HDMI-liittimeen (kaapeli toimitetaan tiettyjen mallien mukana). 4. Kiinnitä mukana toimitetun USB-kaapelin toinen pää tietokoneen takapaneelissa olevaan USBkeskitinliitäntään ja toinen pää näytön USB-tuloliitäntään. HUOMAUTUS: Z24i-malli tukee USB 2.0 -liitäntää. Z27i ja Z30i mallit tukevat USB liitäntää. 8 Luku 2 Näyttö-asetusten määrittäminen ja näytön käyttäminen

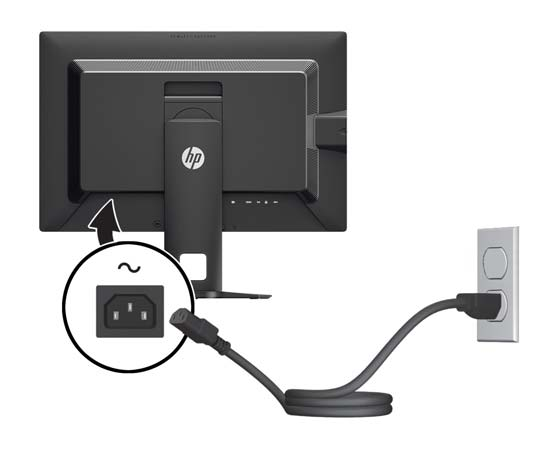

15 5. Kytke virtajohdon toinen pää näytön takaosassa olevaan virtaliitäntään ja toinen pää verkkovirran pistorasiaan. VAARA Voit vähentää sähköiskun tai laitteen vahingoittumisen vaaraa toimimalla seuraavasti: Älä poista virtajohdon maadoitusta. Maadoitus on tärkeä turvallisuuden kannalta. Kytke virtajohto maadoitettuun pistorasiaan, johon on aina vaivaton pääsy. Kytke koneesta virta pois irrottamalla virtajohto pistorasiasta. Oman turvallisuutesi vuoksi, älä aseta mitään virtajohtojen ja -kaapeleiden päälle. Sijoita johdot ja kaapelit niin, ettei kukaan kompastu niihin tai astu niiden päälle vahingossa. Älä vedä johdoista tai kaapeleista. Kun irrotat johdon tai kaapelin pistorasiasta, tartu johdon pistokkeeseen. Etupaneelin säätimet Etupaneelin säätimet 9

16 Säädin Toiminta 1 Menu Näyttövalikon avaaminen, valitseminen ja valikosta poistuminen. 2 Miinus Jos OSD-valikko on käytössä, voit siirtyä valikossa taaksepäin ja alentaa säätötasoja painamalla tätä. 3 Plus/Input (tulosignaali) Jos OSD-valikko on käytössä, voit siirtyä valikossa eteenpäin ja nostaa säätötasoja painamalla tätä. Jos OSD-valikko ei ole käytössä, paina videosignaalitulon valitsemiseen käytettävää input (tulo) -painiketta. 4 OK/automaattisäätö Jos OSD-valikko on käytössä, valitse korostettu valikkokohde painamalla tätä. Jos OSD-valikko ei ole käytössä, optimoi näyttökuva automaattisella säätötoiminnolla painamalla tätä. 5 Virta Käynnistää tai sammuttaa näytön. HUOMAUTUS: Varmista, että näytön takana oleva päävirtakytkin on ON (päällä) -asennossa. HUOMAUTUS: Kuvaruutuvalikkosimulaattoria voi tarkastella HP:n asiakkaan itsekorjausmediakirjastossa osoitteessa Näytön säätäminen 1. Kallista näyttöpaneelia eteen- tai taaksepäin siten, että se on halutulla tasolla. 10 Luku 2 Näyttö-asetusten määrittäminen ja näytön käyttäminen

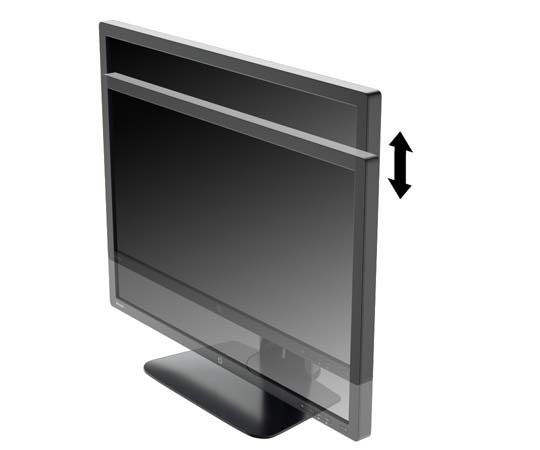

17 2. Kierrä näyttöä vasemmalle tai oikealle parhaaseen katselukulmaan. 3. Säädä näytön korkeus omaa työasemaasi vastaavaan miellyttävään asentoon. Näytön yläkehyksen reunan ei pidä olla silmien tasoa korkeammalla. Näytön laskeminen alas ja kallistaminen voi parantaa käyttömukavuutta silmälaseja käytettäessä. Näyttöä on säädettävä, kun muutat työskentelyasentoa päivän aikana. Näytön säätäminen 11

18 4. Käännä näyttö vaaka-asennosta pystyasentoon, jos se sopii sovellukseesi paremmin. a. Säädä näyttö täyskorkeaan asentoon ja kallista näyttö taakse täysin kallistettuun asentoon (1). b. Käännä näyttö vaaka-asennosta 90 myötäpäivään pystyasentoon (2). VAROITUS: Jos näyttö ei ole käännettäessä täyskorkeassa ja täysin kallistetussa asennossa, näyttöpaneelin oikea alakulma koskettaa jalustaa ja voi vahingoittaa näyttöä. Jos lisäät näyttöön valinnaisen kaiutinpalkin, asenna se näytön kallistamisen jälkeen. Kaiutinpalkki koskettaa näyttöä kallistettaessa jalustaa ja näyttö tai kaiutinpalkki voi vahingoittua. HUOMAUTUS: Jos haluat tarkastella näytön tietoja pystysuorassa tilassa, voit asentaa ohjelmisto- ja dokumentaatio-cd-levyllä olevan HP Display Assistant -ohjelmiston. Myös näyttövalikko voidaan kääntää pystysuoraan. Jos haluat kääntää näyttövalikkoa, avaa näyttövalikko painamalla etupaneelissa olevaa Menu (Valikko) -painiketta, valitse valikosta OSD Control (Näyttövalikon hallinta) ja sitten Rotate OSD (Käännä näyttövalikkoa). Näytön käynnistäminen 1. Aseta näytön takana oleva päävirtakytkin On (päällä) -asentoon. 2. Käynnistä tietokone virtakytkimestä. 12 Luku 2 Näyttö-asetusten määrittäminen ja näytön käyttäminen

19 3. Kytke näyttöön virta painamalla sen etuosassa olevaa virtakytkintä. VAROITUS: Jos sama liikkumaton kuva näkyy näytössä pitkiä aikoja, se voi palaa kiinni siihen.* Vältä näytön tällainen vaurioituminen käynnistämällä näytönsäästäjä tai sammuttamalla näyttö aina, kun se jää käyttämättömäksi pitemmäksi aikaa. Kuvan palaminen näyttöön on mahdollista kaikissa LCD-näytöissä. HP:n takuu ei kata näyttöjä, joissa kuva on palanut kiinni. * Pitkällä ajalla tarkoitetaan kuvan pysymistä 12 peräkkäistä tuntia. HUOMAUTUS: Jos virtakytkimen painamisen jälkeen ei tapahdu mitään, virtakytkimen lukitus saattaa olla käytössä. Poista tämä ominaisuus käytöstä pitämällä näytön virtakytkintä alhaalla 10 sekunnin ajan. HUOMAUTUS: Virran merkkivalo voidaan poistaa näyttövalikossa käytöstä. Paina näytön etupaneelissa olevaa Menu (Valikko) -painiketta ja valitse Management (Hallinta) > Bezel Power LED (Etupaneelin virran merkkivalo) > Off (Ei käytössä). Kun näyttöön kytketään virta, näyttöön avautuu viiden sekunnin ajaksi näytön tilailmoitus. Viesti ilmoittaa sillä hetkellä aktiivisena signaalina käytettävän tulon, automaattisen kytkimen lähdeasetuksen (Käytössä tai Ei käytössä; tehtaan oletusasetus on Käytössä), oletusarvoisen lähdesignaalin (tehtaan oletusasetus on DisplayPort), nykyisen esiasetetun näyttötarkkuuden ja suositellun esiasetetun näyttötarkkuuden. Näyttö hakee aktiivisesti signaalituloja löytääkseen aktiivisen tulon ja käyttää näytössä kyseistä tuloa. Jos aktiivisia tuloja on kaksi tai enemmän, näyttö käyttää oletusarvoista tulolähdettä. Jos oletustulo ei ole mikään aktiivisista tuloista, näyttö valitsee tulon tärkeysjärjestyksessä. Voit muuttaa OSD-valikon oletustuloa painamalla etupaneelissa olevaa Menu (Valikko) -painiketta ja valitsemalla Input Control (Tulon hallinta) > Default Input (Oletustulo). HP:n kuvan palamiskäytäntö Nämä näyttömallit käyttävät IPS (In-Plane Switching) -näyttötekniikkaa, joka tarjoaa erittäin laajat katselukulmat ja edistyneen kuvanlaadun. IPS-näytöt sopivat erittäin moniin eri tarkoituksiin, joissa vaaditaan edistynyttä kuvanlaatua. Tämä paneelitekniikka ei kuitenkaan sovi käyttötarkoituksiin, joissa näytetään staattisia, paikallaan pysyviä kuvia pitkään ilman näytönsäästäjien käyttöä. Tällaisia sovelluksia voivat olla mm. kameravalvonta, videopelit, markkinointilogot ja mallit, joita näytetään ruudulla pitkään. Staattiset kuvat voivat aiheuttaa kuvien palamista, joka näkyy näytöllä tahrana tai vesileimana. HP:n kuvan palamiskäytäntö 13

20 Kuvan palaminen näytöissä, jotka ovat käytössä ympäri vuorokauden ei kuulu HP-takuun piiriin. Voit välttää kuvan palamista sammuttamalla näytön, kun se ei ole käytössä, tai käyttämällä järjestelmässä mahdollisesti olevaa virransäästöasetusta, joka sammuttaa näytön, kun järjestelmää ei käytetä. USB-laitteiden kytkeminen USB-liitäntöjä käytetään erilaisten laitteiden, kuten digikameran, USB-näppäimistön tai USB-hiiren kytkemiseen. Näytössä on neljä laitteeseen tulevaa USB-porttia (kaksi takana ja kaksi sivulla). HUOMAUTUS: Näytön ja tietokoneen välille on kytkettävä USB-keskitinkaapeli, jotta näytön USB - portteja voi käyttää. Katso ohjeet kohdan Kaapeleiden kytkeminen sivulla 6 vaiheesta 4. Näytön jalustan irrottaminen Voit irrottaa näyttöpaneelin jalustasta ja kiinnittää näytön seinälle, kääntövarteen tai muuhun asennuskiinnikkeeseen. VAROITUS: Ennen kuin alat irrottaa tietokonetta, varmista, että näytön virta on katkaistuna ja virtajohto ja signaalikaapelit irrotettuina. Irrota myös kaikki näyttöön liitetyt USB-kaapelit. 1. Irrota signaali-, virta- ja USB-kaapelit näytöstä. 2. Aseta näyttö ylösalaisin tasaiselle pinnalle, joka on peitetty puhtaalla ja kuivalla liinalla. 3. Poista HP Quick Release 2 (1) -mekanismin lukitus painamalla näytön alaosan keskellä olevaa salpaa alaspäin. 4. Käännä telineen alaosaa ylöspäin, kunnes kiinnitysalusta ohittaa paneelin kolon. 14 Luku 2 Näyttö-asetusten määrittäminen ja näytön käyttäminen

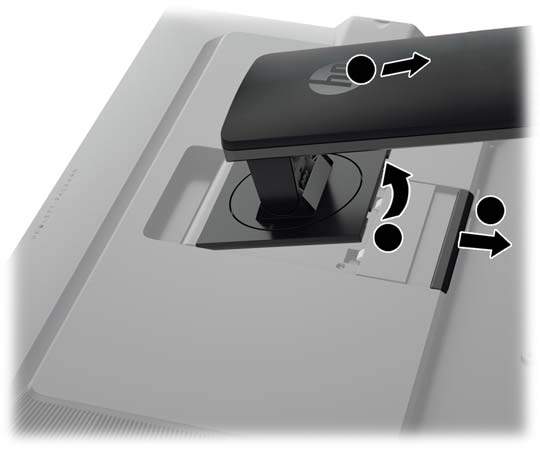

21 5. Liu'uta teline ulos kolosta (3). Näytön kiinnittäminen Näyttöpaneeli voidaan kiinnittää seinälle, kääntövarteen tai johonkin muuhun asennuskiinnikkeeseen. Voit liittää näytön kiinnitysjärjestelmään HP Quick Release 2 -kiinnitystelineen avulla tai ilman HP Quick Release 2 -kiinnitystelinettä. HUOMAUTUS: Tämä laite on suunniteltu käytettäväksi UL- tai CSA-seinäkiinnitystelineen kanssa. VAROITUS: Tässä näytössä on VESA-standardin mukaiset 100 mm:n kiinnitysaukot. Muiden valmistajien kiinnitysratkaisujen käyttöön vaaditaan neljä ruuvia, joiden halkaisija on 4 mm, kierteen nousu 0,7 ja pituus 10 mm. Älä käytä pidempiä ruuveja, sillä ne saattavat vahingoittaa näyttöä. On tärkeää varmistaa, että valmistajan kiinnitysratkaisu on VESA-standardin mukainen ja kestää näytön painon. Parhaan tuloksen saavuttamiseksi on tärkeää käyttää näytön mukana toimitettuja virta- ja videokaapeleita. Näytön kiinnittäminen 15

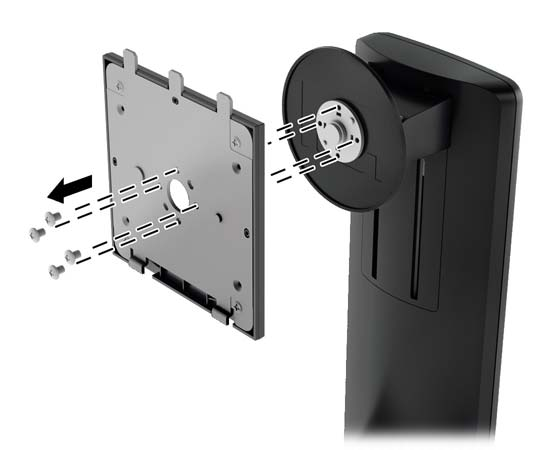

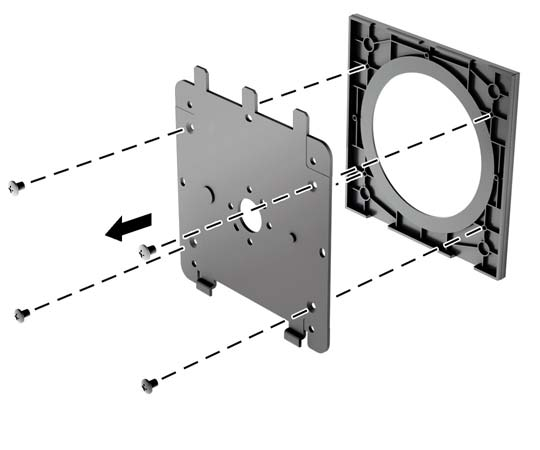

22 Näytön kiinnittäminen käyttämällä Quick Release 2 -kiinnitystelinettä Näytön kiinnittäminen käyttämällä Quick Release 2 -kiinnitystelinettä: 1. Irrota neljä ruuvia, jotka kiinnittävät kiinnitysalustan telineen päähän. 2. Irrota kiinnitysalusta sen kannesta irrottamalla kiinitysalustan neljä ruuvia. 16 Luku 2 Näyttö-asetusten määrittäminen ja näytön käyttäminen

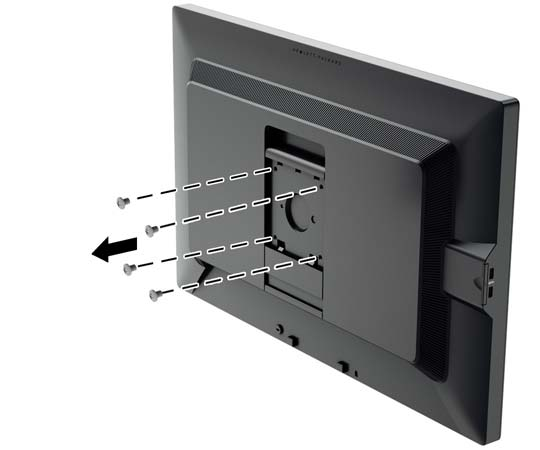

23 3. Irrota neljä ruuvia näyttöpaneelin takana olevista VESA-kiinnitysrei'istä. 4. Asenna kiinnitysalustan seinälle tai valitsemaasi kääntövarteen neljällä ruuvilla, jotka irrotettiin näyttöpaneelin takana olevista VESA-kiinnitysrei'istä. Näytön kiinnittäminen 17

24 5. Aseta näyttöpaneeli asentamaasi kiinnitystelineeseen kohdistamalla sen kolot kiinnitysalustan kanssa. Liu'uta se sitten alas jalustan yläosan yli ja painamalla sitä paikalleen kohti telinettä. Näytön lukitussalpa ponnahtaa ylös, kun näyttö on asetettu turvallisesti paikalleen. Näytön kiinnittäminen ilman Quick Release 2 -kiinnitystelinettä Näytön kiinnittämiseksi suoraan kiinnikkeeseen ilman HP Quick Release 2 -kiinnitystelinettä, käytä neljää ruuvia, jotka irrotettiin näyttöpaneelin takana olevista VESA-kiinnitysrei'istä, ja kiinnitä kiinnityslaite niillä näyttöpaneelin takaosaan. Sarja- ja tuotenumeron sijainti Sarja- ja tuotenumero on ilmoitettu näyttöpään takapaneelissa olevassa tarrassa. Tietoja voidaan tarvita otettaessa yhteyttä HP-tukeen tai huoltoon näyttöä koskevissa asioissa. HUOMAUTUS: Sinun täytyy ehkä kääntää hieman näyttöpäätä tarran lukemiseksi. 18 Luku 2 Näyttö-asetusten määrittäminen ja näytön käyttäminen

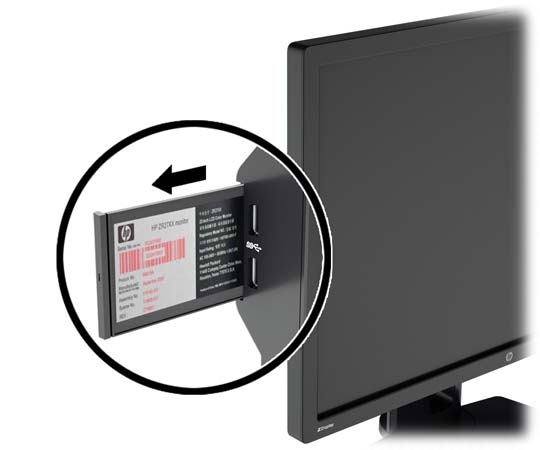

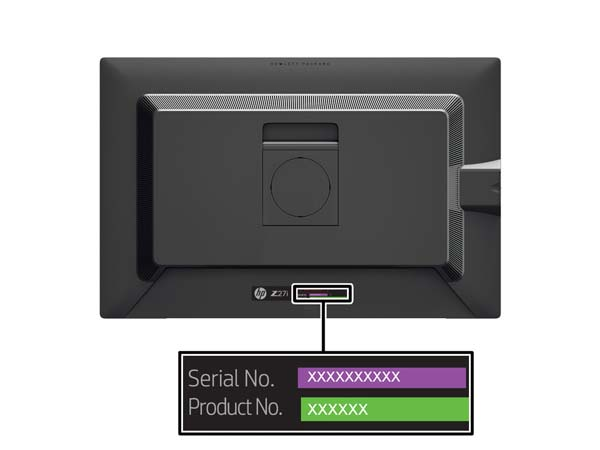

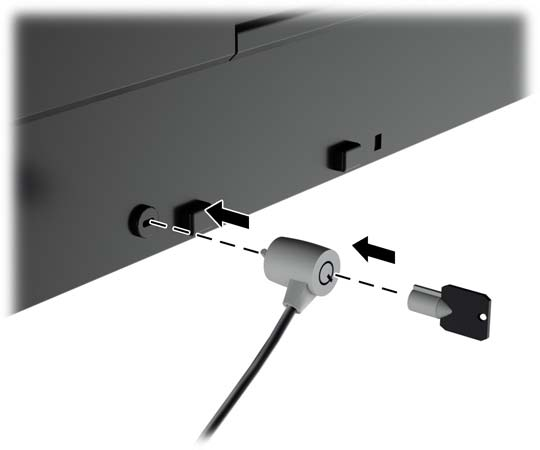

25 Tietokortin sijainti Tunnistustiedot ovat vedettävässä kortissa (ja näytön takana olevassa tarrassa). Kortti vedetään irti USB-liittimien takaa paneelin vasemmalta puolelta. Takuutukitiedot (malli-, sarja- ja tuotenumero) ovat kortin etusivulla (ja tarrassa) ja viranomaistiedot kortin takasivulla. Vaijerilukon asentaminen Voit kiinnittää näytön johonkin kiinteään esineeseen HP:lta lisävarusteena saatavalla vaijerilukolla. Tietokortin sijainti 19

26 Virransäästöominaisuudet Näytöt tukevat virransäästöominaisuutta. Näyttö siirtyy virransäästötilaan, kun se ei vastaanota vaaka- ja/tai pystysignaalia. Tällöin näyttö pimenee, taustavalo sammuu ja virtavalo muuttuu oranssiksi. Virransäästötilassa näytön virrankulutus on 0,5 wattia. Näytön palautuminen normaalitilaan kestää hetken. Lisätietoja energiansäästötoiminnon (virranhallintatoimintojen) asetusten määrittämisestä on tietokoneen käyttöohjeissa. HUOMAUTUS: Yllä kuvattu virransäästöominaisuus toimii ainoastaan silloin, jos myös näyttöön liitetty tietokone tukee sitä. Tietokoneen näytön virransäästöominaisuuksista voi myös määrittää ajankohdan, jolloin näyttö siirtyy virransäästötilaan. Kun näyttö siirtyy virransäästötilaan näytön virransäästöasetusten mukaisesti, virtavalo välkkyy oranssina. Virransäästötila Näytössä on virransäästötila, jota voidaan säätää nopeasti OSD-valikossa kun näyttö on käytössä. Virransäästötoiminto vähentää LED-taustavaloa (näytön kirkkaus) vaiheittain ja mahdollistaa näytön virransäästön. Säästötasoja ei ole kalibroitu, vaan ne ovat arvioita, jotka perustuvat laadunvarmistuksen aikana suoritettuihin mittauksiin. Voit säätää virransäästöä painamalla Menu (Valikko) -painiketta näytön etupuolella OSD-valikon avaamiseksi, ja valitsemalla Management (Hallinta) > Power-Saver Mode (Virransäästötila). Määritä virran säästöksi jokin seuraavista: Sammutettu 10 % säästö 20 % säästö 30% säästö 40% säästö 50% säästö 20 Luku 2 Näyttö-asetusten määrittäminen ja näytön käyttäminen

27 HUOMAUTUS: Säästöprosentit perustuvat useilla yksiköillä suoritettuihin ennakkotesteihin. Todellinen virransäästö ja näytön tulokset voivat vaihdella yksiköiden välillä. Virransäästöprosenttien säätäminen ei vaikuta USB-porteille varattuun virtaan. Auto-Sleep-tila Nämä näytöt tukevat OSD (Näyttövalikko) -vaihtoehto nimeltä Auto-Sleep Mode (Auto-Sleep-tila), jonka avulla voit ottaa käyttöön tai poistaa käytöstä näytön virransäästöominaisuuden. Kun Auto- Sleep-tila on otettu käyttöön (käytössä oletusarvon mukaan), näyttö siirtyy virransäästötilaan kun isäntätietokone viestittää alhaisen virran tilan (ei vastaanota vaaka- tai pystysignaalia). Tässä virransäästötilassa näyttö pimenee, taustavalo sammutetaan ja LED- merkkivalo muuttuu keltaiseksi. Näyttö käyttää alle 0,5 W virtaa tässä tilassa. Näyttö herää säästötilasta kun isäntätietokone lähettää aktiivisen signaalin näytölle (esimerkiksi jos käyttäjä aktivoi hiiren tai näppäimistön). Sleep Timer (Sammutusajastin) Sleep Timer OSD (Näyttövalikko) -toiminto on virransäästötoiminto, joka avulla voit määrittää päivittäisen ajan, jolloin näyttö siirtyy virransäästötilaan (Sleep-tila) ja siitä pois. Näin voit säästää virtaa ja mahdollisesti pidentää näytön käyttöikää. Lepotilan ajastimessa on viisi eri asetusta: Set Current Time (Kellonajan asetus) Set Sleep Time (Sammutusajan asetus) Set On Time (Käynnistysajan asetus) Timer (Ajastin): On/Off (Käytössä/pois käytöstä) Sleep Now (Lepotilaan) Ajastimen asettaminen: 1. Paina näytön etupaneelin Menu (Valikko) -painiketta, niin OSD Menu (Näyttövalikko) aukeaa. 2. Valitse valikosta Management (Hallinta) -vaihtoehto. 3. Valitse Management (Hallinta) -asetus painamalla OK-painiketta. 4. Valitse vaihtoehdot Sleep Timer > Set Current Time (Lepoajastin > Kellonajan asetus). HUOMAUTUS: Määritä oikea kellonaika ennen kuin säädät Sleep Time (Lepoaika)- tai On Time (Käynnistysaika) -asetuksen. Näyttö käyttää 24 tunnin kelloa. Esimerkiksi 1:15 iltapäivällä näkyy muodossa 13:15. Sähkökatkos tai virransyötön katkaminen nollaa näytön ajastimen arvoon 00:00. Jos näin tapahtuu, joudut asettamaan lepoajastimen uudelleen. 5. Paina OK-painiketta kerran ja aseta tunnit. 6. Aseta tunnit painamalla - (Miinus)- tai + (Plus) -painiketta. 7. Määritä minuutit painamalla OK-painiketta uudelleen. 8. Aseta minuutit painamalla - (Miinus)- tai + (Plus) -painiketta. 9. Tallenna asetettu aika painamalla OK-painiketta. Virransäästöominaisuudet 21

28 10. Kun olet määrittänyt kellonajan, valinta siirtyy automaattisesti Set Sleep Time (Sammutusajan määritys) -asetuksen kohdalle. Aseta Sleep Time (Sammutusaika) toistamalla vaiheet Jos et halua määrittää Sleep Time (Sammutusaika) -asetusta, paina OK-painiketta kahdesti ja poistu valikosta valitsemalla Save and Return (Tallenna ja palaa). 12. Kun olet määrittänyt Sleep Time (Sammutusaika) -asetuksen, valinta siirtyy automaattisesti Set On Time (Käynnistysajan asetus) -asetuksen kohdalle. Aseta On Time (Käynnistysaika) toistamalla vaiheet Aseta Sleep Timer (Lepoajastin) -asetukset määrittämällä Timer mode (Ajastintila) -asetukseksi On (Käytössä). 14. Kun olet valmis, poistu valikosta valitsemalla Save and Return (Tallenna ja palaa). Ajastinvalikon viides valinta, Sleep Now (Lepotilaan), sammuttaa näytön taustavalon heti ja siirtää näytön lepotilaan. Näyttö pysyy lepotilassa, kunnes seuraava On Time (Käynnistysaika) -asetus täyttyy tai näytön painiketta painetaan. 22 Luku 2 Näyttö-asetusten määrittäminen ja näytön käyttäminen

29 3 Lisätiedon etsiminen Viiteoppaat Tuotetuki Näytön mukana toimitetulla CD-levyllä olevassa HP:n LCD-näyttöjen tuoteoppaassa on lisätietoja seuraavista aiheista: Näytön suorituskyvyn optimointi Turvallisuus- ja huolto-ohjeet Ohjelmiston asentaminen CD-levyltä Kuvaruutuvalikon käyttö Ohjelmiston lataaminen Internetistä Säännöstiedot Vianmääritys ja suositellut ratkaisut yleisiin ongelmiin Katso varkaushälytyksen lisätietoja HP-näyttöavustajan käyttöohjekirjasta,joka on toimitettu CDlevyllä yhdessä näytön kanssa. Saat lisätietoja näyttösi käyttämisestä ja säätämisestä siirtymällä osoitteeseen support. Valitse maasi tai alueesi, sitten Tuotetuki & Ongelmanratkaisu, ja kirjoita sitten näytön malli HAKU-ikkunaan. HUOMAUTUS: Näytön käyttöopas, viiteopas ja laiteohjaimet ovat saatavissa osoitteessa Jos käyttöoppaan tai HP:n LCD-näyttöjen viiteoppaan tiedot eivät vastaa kysymykseesi, voit ottaa yhteyttä tukipalveluun. Yhdysvalloissa tukipalvelu on saatavilla osoitteessa contacthp Kansainvälinen tukipalvelu on saatavilla osoitteessa wwcontact_us.html Tukipalvelun tarjoamat palvelut: Voit jutella verkossa HP-teknikon kanssa HUOMAUTUS: Sähköpostituki Tukipalvelun puhelinnumerot Etsi HP-palvelukeskus Jos keskustelua ei ole saatavilla tietyllä kielellä, se on saatavilla englanniksi. Viiteoppaat 23

30 A Tekniset tiedot Malli Z24i HUOMAUTUS: Tekniset tiedot vastaavat HP:n komponenttien valmistajien tyypillisiä teknisiä tietoja; todellinen suorituskyky voi olla parempi tai huonompi. Näyttö Tyyppi 60,96 cm:n laajakuva IPS LCD 24 tuuman laajakuva Todellinen kuva-ala Lävistäjä 60,96 cm Lävistäjä 24 tuumaa Enimmäispaino (ilman pakkausta) 6,96 kg 15,34 lb Mitat (sisältää jalustan) Korkeus (korkein kohta) Korkeus (matalin kohta) Syvyys Leveys Enimmäistarkkuus Paras tarkkuus Ympäristön vaadittu lämpötila Käyttölämpötila Varastointilämpötila 52,5 cm 40,5 cm 23,798 cm 55,94 cm 1920 x 1200 (60 Hz) analoginen tulo 1920 x 1200 (60 Hz) digitaalinen tulo 1920 x 1200 (60 Hz) analoginen tulo 1920 x 1200 (60 Hz) digitaalinen tulo 5 35 C C 20,67 tuumaa 15,94 tuumaa 9,37 tuumaa 22,02 tuumaa F F Virtalähde VAC, 50/60 Hz Tuloliitännät Yksi VGA-liitin yksi DVI-liitin; Yksi DisplayPort-liitin (kaapelin sisältyminen vaihtelee alueittain) HUOMAUTUS: Tuotteen uusimmat tekniset tiedot ja muut tekniset tiedot löydät osoitteesta productbulletin. Voit hakea myös näyttöäsi koskevat mallikohtaiset pikatiedot. Malli Z27i Näyttö Tyyppi 68,58 cm:n laajakuva IPS LCD 27 tuuman laajakuva Todellinen kuva-ala Lävistäjä 68,58 cm 27 tuuman lävistäjä Enimmäispaino (ilman pakkausta) 7,6 kg 16,74 lb 24 Liite A Tekniset tiedot

31 Mitat (sisältää jalustan) Korkeus (korkein kohta) Korkeus (matalin kohta) Syvyys Leveys Enimmäistarkkuus Paras tarkkuus Ympäristön vaadittu lämpötila Käyttölämpötila Varastointilämpötila 54,04 cm 42,04 cm 24,248 cm 64,10 cm 1920 x 1200 (60 Hz) analoginen tulo 2560 x 1440 (60 Hz) digitaalinen tulo 1920 x 1200 (60 Hz) analoginen tulo 2560 x 1440 (60 Hz) digitaalinen tulo 5 35 C C 21,28 tuumaa 16,55 tuumaa 9,55 tuumaa 25,24 tuumaa F F Virtalähde VAC, 50/60 Hz Tuloliitännät Yksi VGA-liitin yksi DVI-liitin; yksi HDMIliitin Yksi DisplayPort-liitin (kaapelin sisältyminen vaihtelee alueittain) HUOMAUTUS: Tuotteen uusimmat tekniset tiedot ja muut tekniset tiedot löydät osoitteesta productbulletin. Voit hakea myös näyttöäsi koskevat mallikohtaiset pikatiedot. Malli Z30i Näyttö Tyyppi 76,2 cm:n laajakuva IPS LCD 30 tuuman laajakuva Todellinen kuva-ala Lävistäjä 76,2 cm 30 tuuman lävistäjä Enimmäispaino (ilman pakkausta) 9,96 kg 21,96 lb Mitat (sisältää jalustan) Korkeus (korkein kohta) Korkeus (matalin kohta) Syvyys Leveys Enimmäistarkkuus Paras tarkkuus Ympäristön vaadittu lämpötila Käyttölämpötila Varastointilämpötila 60,1 cm 48,1 cm 26,648 cm 69,03 cm 1920 x 1200 (60 Hz) analoginen tulo 2560 x 1600 (60 Hz) digitaalinen tulo 1920 x 1200 (60 Hz) analoginen tulo 2560 x 1600 (60 Hz) digitaalinen tulo 5 35 C C 23,66 tuumaa 18,94 tuumaa 10,49 tuumaa 27,18 tuumaa F F Malli Z30i 25

32 Virtalähde VAC, 50/60 Hz Tuloliitännät Yksi VGA-liitin yksi DVI-liitin; yksi HDMIliitin Yksi DisplayPort-liitin (kaapelin sisältyminen vaihtelee alueittain) HUOMAUTUS: Tuotteen uusimmat tekniset tiedot ja muut tekniset tiedot löydät osoitteesta productbulletin. Voit hakea myös näyttöäsi koskevat mallikohtaiset pikatiedot. Näyttötarkkuuden oletusasetuksien tunnistaminen Malli Z24i Alla luetellut näyttötarkkuudet ovat yleisimmin käytetyt. Ne ovat näytön tehdasasetukset. Näyttö tunnistaa automaattisesti nämä esiasetukset. Niitä käytettäessä kuva tulee näytölle oikean kokoisena ja keskitettynä. Oletus Kuvapistemuoto Vaakataajuus (khz) Pystytaajuus (Hz) ,469 59, ,469 70, ,879 60, ,363 60, ,981 60, ,935 59, ,29 59, ,5 60, ,038 59, ,556 59,885 Oletus Ajoituksen nimi Kuvapistemuoto Vaakataajuus (khz) Pystytaajuus (Hz) 1 480p ,469 59, p , p , p p , p x ,5 60 Malli Z27i Oletus Kuvapistemuoto Vaakataajuus (khz) Pystytaajuus (Hz) 26 Liite A Tekniset tiedot

33 ,469 59, ,469 70, ,879 60, ,363 60, ,00 59, ,702 59, ,981 60, ,712 59, ,935 59, ,935 59, ,29 59, ,5 60, ,038 59, ,00 60, ,556 59, ,787 59,951 Oletus Ajoituksen nimi Kuvapistemuoto Vaakataajuus (khz) Pystytaajuus (Hz) 1 480p ,469 59, p , p , p p , p x ,5 60 Malli Z30i Oletus Kuvapistemuoto Vaakataajuus (khz) Pystytaajuus (Hz) ,469 59, ,469 70, ,879 60, ,363 60, ,00 59, ,702 59, ,981 60,02 Näyttötarkkuuden oletusasetuksien tunnistaminen 27

34 ,712 59, ,935 59, ,935 59, ,29 59, ,5 60, ,038 59, ,00 60, ,556 59, ,787 59, ,713 59,972 Oletus Ajoituksen nimi Kuvapistemuoto Vaakataajuus (khz) Pystytaajuus (Hz) 1 480p ,469 59, p , p , p p , p x ,5 60 Käyttäjätilojen asettaminen Seuraavissa tilanteissa näytönohjain saattaa vaatia sellaista näyttötilaa, jota ei ole esimääritetty: Näytönohjain ei ole standardien mukainen. Oletusasetukset eivät ole käytössä. Jos näin tapahtuu, sinun täytyy mahdollisesti säätää uudelleen näytön ruudun asetuksia kuvaruutunäytön avulla. Voit tehdä muutokset yksittäiseen tilaan tai kaikkiin tiloihin ja tallentaa ne muistiin. Näyttö tallentaa uudet asetukset automaattisesti ja tunnistaa uuden tilan samalla tavalla kuin se tunnistaa oletustilan. Tehdasasetettujen oletustilojen lisäksi näyttöön voi asettaa ja tallentaa vähintään kymmenen käyttäjän valitsemaa tilaa. 28 Liite A Tekniset tiedot
