1 HP ENVY 23 IPS -näyttö Käyttöopas

2 2013, Hewlett-Packard Development Company, L.P. Microsoft, Windows ja Windows Vista ovat Microsoft Corporationin tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. HP-tuotteiden ja -palvelujen ainoat takuut määritetään tuotteiden ja palvelujen mukana toimitettavissa rajoitetun takuun lausekkeissa. Tämän julkaisun sisältöä ei tule tulkita lisätakuuksi. HP ei vastaa tämän julkaisun sisältämistä teknisistä tai toimituksellisista virheistä tai puutteista. Tämä asiakirja sisältää tekijänoikeuksin suojattuja tietoja. Tätä asiakirjaa ei tai osia siitä ei saa monistaa tai kopioida missään muodossa ilman Hewlett-Packard Companyn kirjallista suostumusta. Ensimmäinen painos (syyskuu 2013) Asiakirjan osanumero:

3 Tietoja tästä oppaasta Tässä oppaassa on tietoja näytön ominaisuuksista, näytön asetusten tekemisestä sekä ohjelmiston käyttämisestä ja teknisistä tiedoista. VAARA Tällä tavalla merkitty teksti tarkoittaa, että ohjeiden noudattamatta jättämisestä saattaa koitua vahinkoja tai jopa hengenvaara. VAROITUS: Tällä tavalla merkitty teksti tarkoittaa, että ohjeiden noudattamatta jättäminen saattaa vahingoittaa laitteistoa tai johtaa tietojen menetykseen. HUOMAUTUS: Tällä tavalla merkitty teksti tarkoittaa, että kyseessä ovat tärkeät lisätiedot. iii

4 iv Tietoja tästä oppaasta

5 Sisällysluettelo 1 Tuotteen ominaisuudet Näytön asentaminen... 2 Näytön jalustan kiinnittäminen... 2 Taka- ja sivuosat... 4 Kaapeleiden kytkeminen... 5 Etupaneelin säätimet... 7 Näytön säätäminen... 9 Näytön käynnistäminen... 9 HP:n kuvan palamiskäytäntö Arvokilven sijainti Vaijerilukon asentaminen My Display -ohjelmiston käyttö Ohjelmiston asentaminen Ohjelmiston käyttö Ohjelmiston lataaminen Lisätiedon etsiminen Viiteoppaat Tuotetuki Liite A Tekniset tiedot Näyttötarkkuuden oletusasetuksien tunnistaminen Virtasovitin Käyttäjätilojen asettaminen Energiansäästötoiminto v

6 vi

7 1 Tuotteen ominaisuudet Valodiodeilla (LED) taustavalaistussa näytössä on In-Plane Switching (IPS) -aktiivimatriisipaneeli. Näytön ominaisuudet ovat seuraavat: 58,4 cm:n (23 tuuman) kulmittainen näyttöala, 1920 x 1080 kuvapisteen näyttötarkkuus sekä täyden näytön tuki pienemmille näyttötarkkuuksille sisältää muokattavan skaalauksen, jolla saavutetaan mahdollisimman suuri kuvakoko alkuperäisellä kuvasuhteella Kallistusominaisuus ja helppo katselu istuttaessa tai seisaaltaan tai siirryttäessä näytön puolelta toiselle IPS-tekniikka tarjoaa laajan katselukulman ja eheät värit Videosignaalitulo tukee analogista VGA-signaalia Videosignaalitulo tukee teräväpiirtomultimedialiitäntää (HDMI) Plug and play -toiminnot (edellyttää käyttöjärjestelmäsi tukea) Kiinnityspaikka valinnaiselle kaapelilukolle näytön takana OSD-näytön kymmenkieliset säädöt on helppo tehdä ja optimoida niiden avulla näyttökuva My Display -ohjelmisto näytön asetusten säätämistä varten Windowsissa Digitaalisen teräväpiirtosisällön suojaus (HDCP) HDMI:ssä Ohjelmiston ja ohjeet sisältävä levy, jossa on myös näytön laiteohjaimet ja tuotteen ohjeet Energiansäästötoiminto vähentää sähkön kulutusta Näiden tuotteiden turvaohjeet, sertifikaatit ja sääntelyilmoitukset ovat katsottavissa HP:n LCDnäyttöjen viiteoppaasta, joka on näytön mukana toimitetulla levyllä. Beats Audio optimoi äänenlaadun Dynamic Contrast (Dynaaminen kontrasti) 1

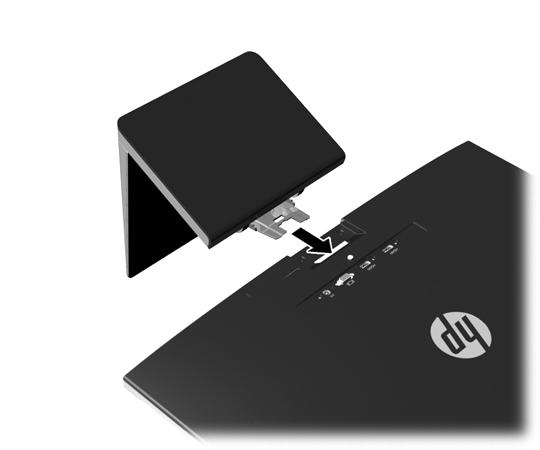

8 2 Näytön asentaminen Ennen kuin asennat näytön, varmista, että tietokoneen, näytön ja lisälaitteiden virta on katkaistu. Jatka tämän jälkeen seuraavien ohjeiden mukaan. Näytön jalustan kiinnittäminen VAROITUS: Kuvaruutu on helposti särkyvä. Älä kosketa tai kohdista voimaa nestekidenäyttöön; Se voi muutoin vaurioitua. VIHJE: Harkitse näytön siirtämistä, sillä etulevy voi heijastaa häiritsevästi ympärillä olevaa valoa ja kirkkaita pintoja. 1. Poista näyttö pakkauksestaan ja aseta se ylösalaisin tasaiselle pinnalle. 2. Kiinnitä jalusta telineeseen (1) ja kiristä ruuvia (2) sormitiukalle kiinnittääksesi jalustan telineeseen. 2 Luku 2 Näytön asentaminen

9 3. Aseta teline näytön yläosan takana olevaan aukkoon, kunnes se napsahtaa. HUOMAUTUS: Kun jalusta ja teline on kytketty, muovikoukku lukittuu automaattisesti. Näytön jalustan kiinnittäminen 3

10 Taka- ja sivuosat Osa Toiminto 1 HDMI 1 Liittää HDMI-kaapelin lähdelaitteesta näyttöön. 2 HDMI 2 Liittää HDMI-kaapelin lähdelaitteesta näyttöön. 3 VGA Liittää VGA-kaapelin lähdelaitteesta näyttöön. 4 Audio (Ääni) Käytetään kaiuttimien kytkemiseen näyttöön. 5 DC-virran LED Palaa, kun virtasovitin on liitetty näyttöön. 6 DC-virtaliitin Liittää DC-virtasovittimen näyttöön. 7 Kuulokeliitäntä Käytetään kuulokekaapelin (ei sisälly toimitukseen) kytkemiseksi näyttöön. 4 Luku 2 Näytön asentaminen

11 Kaapeleiden kytkeminen 1. Sijoita näyttö hyvin ilmastoituun paikkaan tietokoneen lähelle. 2. Liitä kaapeli. HUOMAUTUS: videotilan. Näyttö tukee analogista tai HDMI-tuloa. Käytetty videokaapeli määrittää Näyttö määrittää automaattisesti, minkä tuloliitännän signaali on oikea. Sisääntulot voidaan valita painamalla etupaneelin Input Control/Plus (Tulon hallinta/plus) -painiketta tai näyttövalikon (OSD) Menu (Valikko) -painiketta. Näytön mukana on toimitettu VGA-kaapeli analogista toimintoa varten. Kytke toimitettu VGA-kaapeli näytön takapaneelissa olevaan VGA-liittimeen ja toinen pää lähdelaitteen VGA-liittimeen. Kaapeleiden kytkeminen 5

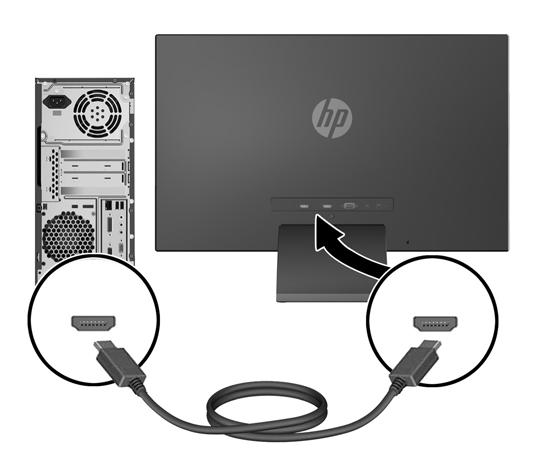

12 HDMI-kaapeli on toimitettu näytön mukana. Liitä toimitettu HDMI-kaapeli näytön takana olevaan HDMI-liittimeen ja toinen pää lähdelaitteeseen. Liitä mikro-usb-hdmi-kaapeli (hankittava erikseen) näytön takana olevaan HDMI-liittimeen ja lähdelaitteen, kuten älypuhelimen, mikro-usb-liittimeen, jotta voit tarkastella mobiililaitteesi sisältöä näytöltä. 6 Luku 2 Näytön asentaminen

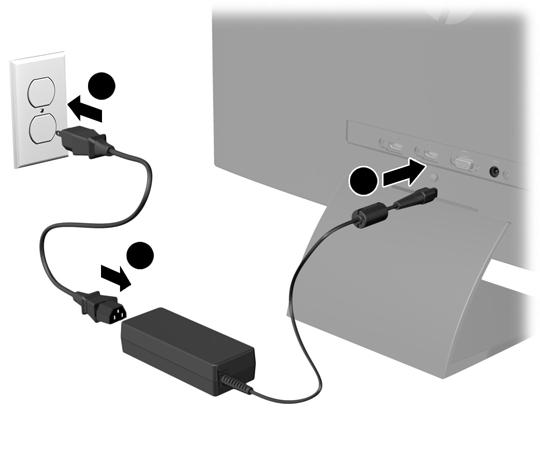

13 3. Liitä virtajohdon pyöreä pää näyttöön, ja liitä sitten virtajohdon toinen pää virtalähteeseen ja toinen pää maadoitettuun pistorasiaan. VAARA Voit vähentää sähköiskun tai laitteen vahingoittumisen vaaraa toimimalla seuraavasti: Älä poista virtajohdon maadoitusta. Maadoitus on tärkeä turvallisuuden kannalta. Kytke virtajohto maadoitettuun pistorasiaan, johon on aina vaivaton pääsy. Kytke koneesta virta pois irrottamalla virtajohto pistorasiasta. Oman turvallisuutesi vuoksi, älä aseta mitään virtajohtojen ja -kaapeleiden päälle. Sijoita johdot ja kaapelit niin, ettei kukaan kompastu niihin tai astu niiden päälle vahingossa. Älä vedä johdoista tai kaapeleista. Kun irrotat johdon tai kaapelin pistorasiasta, tartu johdon pistokkeeseen. Etupaneelin säätimet Etupaneelin säätimet 7

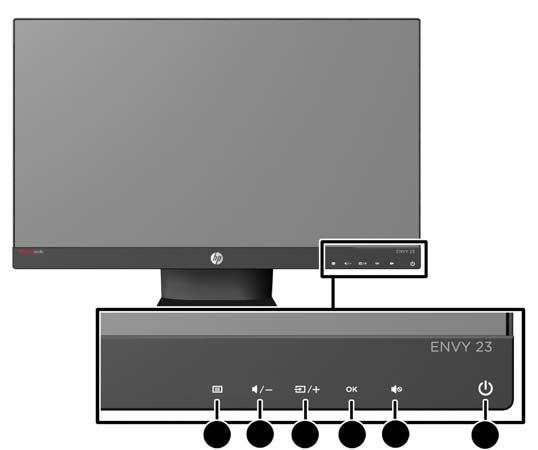

14 Taulukko 2-1 Näytön etupaneelin säätimet Säädin Toiminto 1 Menu Näyttövalikon avaaminen, valitseminen ja valikosta poistuminen. 2 Audio/Minus (ÄÄNI) Avaa äänivalikon äänenvoimakkuuden säätöä varten. Jos OSD-valikko on käytössä, voit siirtyä valikossa taaksepäin ja alentaa säätötasoja painamalla tätä. 3 Tulon hallinta/plus Jos OSD-valikko ei ole käytössä, tulee painaa tulon hallintapainiketta videosignaalitulon (VGA tai HDMI) valitsemiseksi. Jos OSD-valikko on käytössä, voit siirtyä valikossa eteenpäin ja nostaa säätötasoja painamalla tätä. 4 OK Jos OSD-valikko on käytössä, valitse korostettu valikkokohde painamalla tätä. 5 Mykistä Jos näyttövalikko ei ole käytössä, paina jos haluat mykistää äänen. 6 Virta Käynnistää tai sammuttaa näytön. HUOMAUTUS: Etupaneelin säätimiä ei voida käyttää, ellei niissä pala valo. Aktivoi säätimet napauttamalla sitä aluetta, jossa kuvakkeet sijaitsevat. Kaikki kuvakkeet syttyvät ja aktivoituvat. Kuvakkeiden taustavalo sammuu, kun OSD (On-Screen Display) -valikosta poistutaan, tai kun se on aikakatkaistu. 8 Luku 2 Näytön asentaminen

15 Näytön säätäminen Kallista näyttöpaneelia eteen- tai taaksepäin siten, että se on mukavalla katselutasolla. Näytön käynnistäminen 1. Kytke näyttöön virta painamalla sen etuosassa olevaa virtakytkintä. 2. Käynnistä tietokone virtakytkimestä. VAROITUS: Jos sama liikkumaton kuva näkyy näytössä pitkiä aikoja, se voi palaa kiinni siihen.* Vältä näytön tällainen vaurioituminen käynnistämällä näytönsäästäjä tai sammuttamalla näyttö aina, kun se jää käyttämättömäksi pitemmäksi aikaa. Kuvan palaminen näyttöön on mahdollista kaikissa LCD-näytöissä. HP:n takuu ei kata näyttöjä, joissa kuva on palanut kiinni. * Pitkällä ajalla tarkoitetaan tässä 12 tunnin ajanjaksoa, jona näyttöä ei käytetä. HUOMAUTUS: Jos virtakytkimen painamisen jälkeen ei tapahdu mitään, virtakytkimen lukitus saattaa olla käytössä. Poista tämä ominaisuus käytöstä pitämällä näytön virtakytkintä alhaalla 10 sekunnin ajan. HUOMAUTUS: Virran merkkivalo voidaan poistaa näyttövalikossa käytöstä. Paina näytön etupaneelissa olevaa Menu (Valikko) -painiketta ja valitse Management (Hallinta) > Bezel Power LED (Etupaneelin virran merkkivalo) > Off (Ei käytössä). Kun näyttöön kytketään virta, näyttöön avautuu viiden sekunnin ajaksi näytön tilailmoitus. Viesti ilmoittaa sillä hetkellä aktiivisena signaalina käytettävän tulon (VGA tai HDMI), automaattisen kytkimen lähdeasetuksen (Käytössä tai Ei käytössä; tehtaan oletusasetus on Käytössä), oletusarvoisen lähdesignaalin (tehtaan oletusasetus on Automaattinen kytkentä), nykyisen esiasetetun näyttötarkkuuden ja suositellun esiasetetun näyttötarkkuuden. Näyttö hakee aktiivisesti signaalituloja löytääkseen aktiivisen tulon ja käyttää näytössä kyseistä tuloa. Jos aktiivisia tuloja on kaksi tai enemmän, näyttö käyttää oletusarvoista tulolähdettä. Jos oletustulo ei ole mikään aktiivisista tuloista, näyttö valitsee tulon tärkeysjärjestyksessä seuraavasti: HDMI, sitten VGA. Voit muuttaa näyttövalikon oletuslähdettä painamalla etupaneelissa olevaa Menu (Valikko) - painiketta ja valitsemalla Input Control (Tulon hallinta) > Default Input (Oletustulo). Näytön säätäminen 9

16 HP:n kuvan palamiskäytäntö Nämä näyttömallit käyttävät IPS (In-Plane Switching) -näyttötekniikkaa, joka tarjoaa erittäin laajat katselukulmat ja edistyneen kuvanlaadun. IPS-näytöt sopivat erittäin moniin eri tarkoituksiin, joissa vaaditaan edistynyttä kuvanlaatua. Tämä paneelitekniikka ei kuitenkaan sovi käyttötarkoituksiin, joissa näytetään staattisia, paikallaan pysyviä kuvia pitkään ilman näytönsäästäjien käyttöä. Tällaisia sovelluksia voivat olla mm. kameravalvonta, videopelit, markkinointilogot ja mallit, joita näytetään ruudulla pitkään. Staattiset kuvat voivat aiheuttaa kuvien palamista, joka näkyy näytöllä tahrana tai vesileimana. Kuvan palaminen näytöissä, jotka ovat käytössä ympäri vuorokauden ei kuulu HP-takuun piiriin. Voit välttää kuvan palamista sammuttamalla näytön, kun se ei ole käytössä, tai käyttämällä järjestelmässä mahdollisesti olevaa virransäästöasetusta, joka sammuttaa näytön, kun järjestelmää ei käytetä. 10 Luku 2 Näytön asentaminen

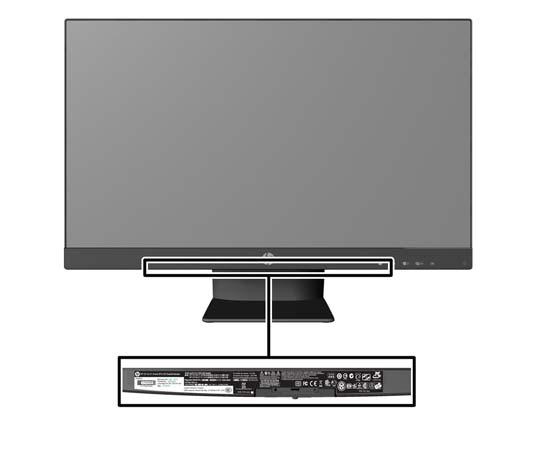

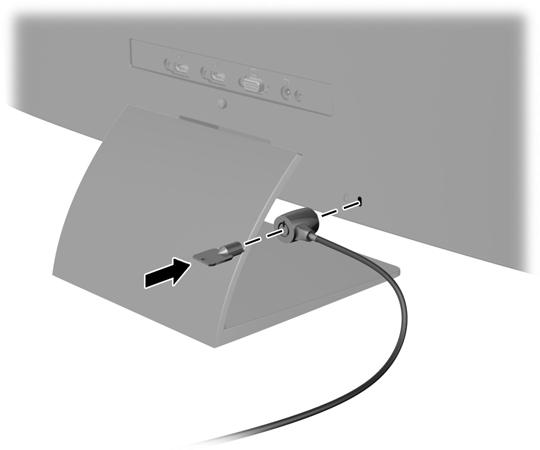

17 Arvokilven sijainti Tuotenumero ja sarjanumero ilmoitetaan näytön arvokilvessä. Tietoja voidaan tarvita otettaessa yhteyttä HP-tukeen tai huoltoon näyttöä koskevissa asioissa. Arvokilpi sijaitsee näytön pohjassa. Vaijerilukon asentaminen Voit kiinnittää näytön johonkin kiinteään esineeseen HP:lta lisävarusteena saatavalla vaijerilukolla. Arvokilven sijainti 11

18 3 My Display -ohjelmiston käyttö Näytön mukana toimitettu levy sisältää My Display -ohjelmiston. Käytä My Display -ohjelmistoa optimaalisten katseluasetusten valitsemiseksi. Voit valita asetukset pelejä, elokuvia, valokuvien muokkausta tai vain asiakirjojen ja laskentataulukoiden käsittelyä varten. My Display tarjoaa myös helpon tavan säätää asetuksia, kuten kirkkautta, väriä ja kontrastia. 12 Luku 3 My Display -ohjelmiston käyttö

19 Ohjelmiston asentaminen Ohjelmiston asentaminen: 1. Aseta levy tietokoneen levyasemaan. Levyvalikko tulee näkyviin. 2. Valitse kieli. HUOMAUTUS: Tämä valinta valitsee ohjelmiston asennuskielen. Ohjelmiston kieli määräytyy käyttöjärjestelmän kielen mukaan. 3. Napsauta Install My Display Software (Asenna My Display -ohjelmisto). 4. Toimi näyttöön tulevien ohjeiden mukaan. 5. Käynnistä tietokone uudelleen. Ohjelmiston asentaminen 13

20 Ohjelmiston käyttö My Display -ohjelmiston avaaminen: 1. Napsauta HP My Display -kuvaketta tehtäväpalkissa. Tai Napsauta tehtäväpalkissa olevaa Windowsin Käynnistä-painiketta Windows Start button. 2. Valitse Kaikki ohjelmat. 3. Napsauta HP My Display. 4. Valitse HP My Display. Lisätietoja on ohjelmiston näytössä näkyvässä Help (Ohje) -toiminnossa. 14 Luku 3 My Display -ohjelmiston käyttö

21 Ohjelmiston lataaminen Voit halutessasi ladata My Display -ohjelmiston seuraavien ohjeiden mukaan. 1. Käy HP:n teknisen tuen sivustossa osoitteessa ja valitse maa/alue. 2. Valitse Ohjaimet ja ohjelmisto, kirjoita näytön malli Haku-kenttään ja valitse Etsi. 3. Valitse tarvittaessa näyttö luettelosta. 4. Valitse käyttöjärjestelmä ja napsauta Seuraava. 5. Valitse Apuohjelma - työkalut, jotta voit avata apuohjelmien ja työkalujen luettelon. 6. Napsauta HP My Display. 7. Napsauta järjestelmävaatimukset-välilehteä ja tarkista, että järjestelmä täyttää ohjelman vähimmäisvaatimukset. 8. Valitse Lataa ja toimi näyttöön tulevien ohjeiden mukaan, jotta voit ladata HP My Displayn. Ohjelmiston lataaminen 15

22 4 Lisätiedon etsiminen Viiteoppaat Näytön mukana toimitetulla levyllä olevassa HP:n LCD-näyttöjen tuoteoppaassa on lisätietoja seuraavista aiheista: Näytön suorituskyvyn optimointi Turvallisuus- ja huolto-ohjeet Ohjelmiston asentaminen levyltä Kuvaruutuvalikon käyttö Ohjelmiston lataaminen Internetistä Säännöstiedot Vianmääritys ja suositellut ratkaisut yleisiin ongelmiin 16 Luku 4 Lisätiedon etsiminen

23 Tuotetuki Saat lisätietoja näyttösi käyttämisestä ja säätämisestä siirtymällä osoitteeseen support. Valitse maasi tai alueesi, valitse Tuotetuki ja vianmääritys ja kirjoita sen jälkeen näytön malli Haku-ikkunaan. HUOMAUTUS: Näytön käyttöopas, viiteopas ja laiteohjaimet ovat saatavissa osoitteessa Jos käyttöoppaan tai HP:n LCD-näyttöjen viiteoppaan tiedot eivät vastaa kysymykseesi, voit ottaa yhteyttä tukipalveluun. Yhdysvalloissa tukipalvelu on saatavilla osoitteessa contacthp Kansainvälinen tukipalvelu on saatavilla osoitteessa wwcontact_us.html. Tukipalvelun tarjoamat palvelut: Voit jutella verkossa HP-teknikon kanssa HUOMAUTUS: Jos keskustelua ei ole saatavilla tietyllä kielellä, se on saatavilla englanniksi. Sähköpostituki Tukipalvelun puhelinnumerot Etsi HP-palvelukeskus Tuotetuki 17

24 A Tekniset tiedot HUOMAUTUS: Tekniset tiedot vastaavat HP:n komponenttien valmistajien tyypillisiä teknisiä tietoja; todellinen suorituskyky voi olla parempi tai huonompi. Tuotteen uusimmat tekniset tiedot ja muut tekniset tiedot löydät osoitteesta quickspecs/. Voit hakea myös näyttöäsi koskevat mallikohtaiset pikatiedot. Taulukko A-1 HP ENVY 23 -malli, tekniset tiedot Näyttö Tyyppi 58,4 cm:n laajakuva IPS 23 tuuman laajakuva Todellinen kuva-ala Lävistäjä 58,4 cm Lävistäjä 23 tuumaa Kallistus Enimmäispaino (ilman pakkausta) 3,53 kg 7,78 lb Mitat (sisältää jalustan) Korkeus Syvyys Leveys Enimmäistarkkuus 40,4 cm 17,3 cm 53,2 cm 1920 x 1080 (60 Hz) 15,92 tuumaa 6,83 tuumaa 20,94 tuumaa Paras tarkkuus 1920 x 1080 (60 Hz) Tekstitila 720 x 400 Pistejako 0,265 (V) x 0,265 (P) mm Pikseleitä tuumaa kohden 96 PPI Vaakataajuus Pystysuunnan virkistystaajuus khz Hz Ympäristön vaadittu lämpötila Käyttölämpötila Varastointilämpötila 5 35 C C F F Suhteellinen kosteus % Virtalähde VAC, 50/60 Hz 18 Liite A Tekniset tiedot

25 Taulukko A-1 HP ENVY 23 -malli, tekniset tiedot (jatkoa) Korkeus merenpinnasta: Käyttö Varastointi Mitattu virrankulutus: Täysi teho Tyypilliset asetukset Lepotila Virta katkaistu m m 28 wattia 26,5 wattia <0,5 wattia <0,5 wattia jalkaa jalkaa Tuloliitännät Yksi VGA-liitin, kaksi HDMI-liitintä 19

26 Näyttötarkkuuden oletusasetuksien tunnistaminen Alla luetellut näyttötarkkuudet ovat yleisimmin käytetyt. Ne ovat näytön tehdasasetukset. Näyttö tunnistaa automaattisesti nämä esiasetukset. Niitä käytettäessä kuva tulee näytölle oikean kokoisena ja keskitettynä. Taulukko A-2 Oletustilat Esiase tus Pikselimuoto Vaakataajuus (khz) Pystytaajuus (khz) ,469 59, ,469 70, ,879 60, ,363 60, ,981 60, ,935 59, ,29 59, ,5 60 Taulukko A-3 Teräväpiirtovideomuodot Esiase tus Ajoituksen nimi Pikselimuoto Vaakataajuus (khz) Pystytaajuus (khz) 1 480p , p , p , p p , p ,25 50 Virtasovitin Taulukko A-4 Tehosovittimet/Malli Valmistaja Mallinumero Virtalähteen arvo LiteOn PA AM-LF 40 W/19 V Juhlavuoden kunniaksi ADS-45NP G 40 W/19 V 20 Liite A Tekniset tiedot

27 Käyttäjätilojen asettaminen Seuraavissa tilanteissa näytönohjain saattaa vaatia sellaista näyttötilaa, jota ei ole esimääritetty: Näytönohjain ei ole standardien mukainen. Oletusasetukset eivät ole käytössä. Tällaisissa tapauksissa näytön asetukset on säädettävä uudestaan näyttövalikosta. Voit tehdä muutokset yksittäiseen tilaan tai kaikkiin tiloihin ja tallentaa ne muistiin. Näyttö tallentaa uudet asetukset automaattisesti ja tunnistaa uuden tilan samalla tavalla kuin se tunnistaa oletustilan. Tehdasasetettujen oletustilojen lisäksi näyttöön voi asettaa ja tallentaa vähintään kymmenen käyttäjän valitsemaa tilaa. Energiansäästötoiminto Näyttö tukee virransäästöominaisuutta. Näyttö siirtyy virransäästötilaan, kun se ei vastaanota vaakaja/tai pystysignaalia. Tällöin näyttö pimenee, taustavalo sammuu ja virran merkkivalo muuttuu keltaiseksi. Virransäästötilassa näytön virrankulutus on 0,5 wattia. Näytön palautuminen normaalitilaan kestää hetken. Lisätietoja energiansäästötoiminnon (virranhallintatoimintojen) asetusten määrittämisestä on tietokoneen käyttöohjeissa. HUOMAUTUS: Yllä kuvattu virransäästöominaisuus toimii ainoastaan silloin, jos myös näyttöön liitetty tietokone tukee sitä. Tietokoneen näytön uniajastinominaisuuksista voi myös määrittää ajankohdan, jolloin näyttö siirtyy virransäästötilaan. Kun näyttö siirtyy virransäästötilaan näytön uniajastimen mukaisesti, virran merkkivalo välkkyy keltaisena. Käyttäjätilojen asettaminen 21
