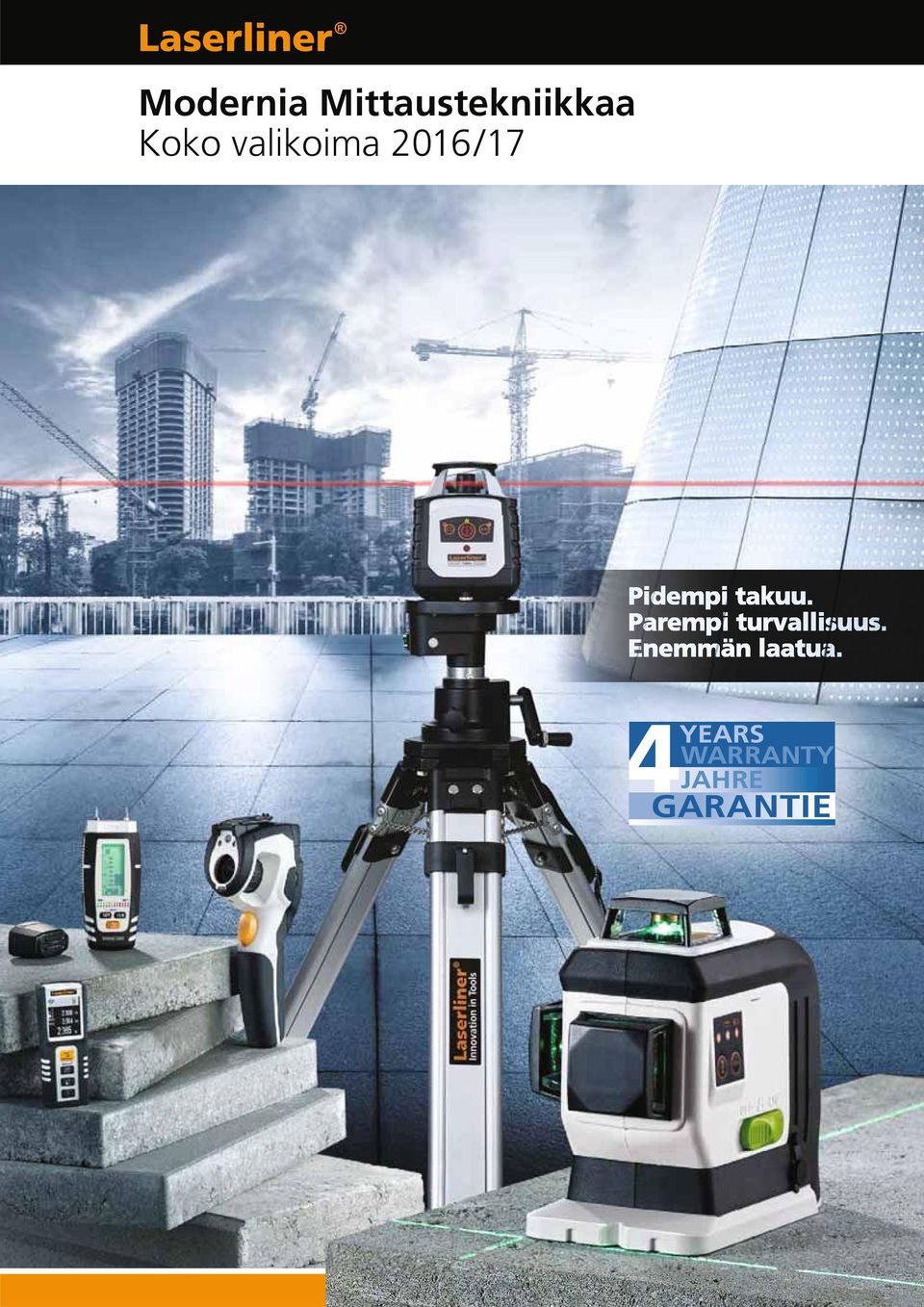

1 Modernia Mittaustekniikkaa Koko valikoima 2016/17

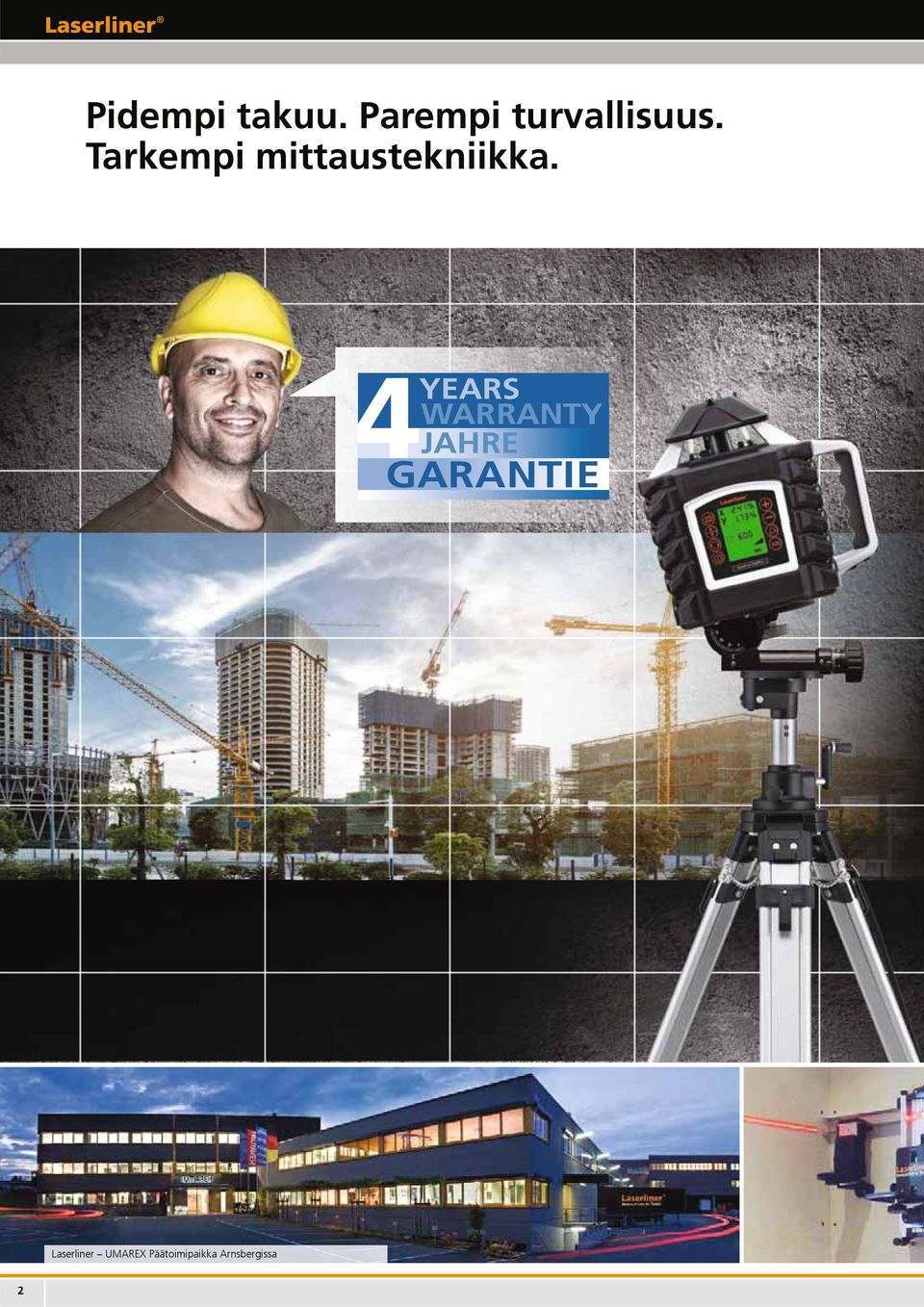

2 PRODUKTGRUPPE Pidempi takuu. Parempi turvallisuus. Tarkempi mittaustekniikka. liner UMAREX Päätoimipaikka Arnsbergissa 2

3 PRODUKTGRUPPE Mittaustekniikan ammattimainen kumppanisi liner tunnetaan maailmanlaajuisesti pätevänä yhteistyökumppanina. Laitteemme tarjoavat useita innovatiivisia ratkaisuja suunnittelun sekä uudis- ja korjausrakentamisen tarpeisiin. Nyt myönnämme laadukkaille tuotteillemme 4 vuoden takuun. Luotettavat tuotteet ovat turvallisia ja varmoja jokapäiväisessä käytössä. Säästät sekä aikaa että rahaa. Vakuuttavana todisteena on laaja tuotevalikoimamme laitteet ovat tarkoituksenmukaisia ja helppokäyttöisiä: pyörivät laserit, risti- ja viivalaserit, kosteuden ja rakenteiden mittaus- ja tarkastusinstrumentit, etäisyyden mittalaitteet, elektroniset ilmaisimet, vesivaa at ja kulmamitat. MORE THAN COMPETENCE Press and Test Aina ajankohtainen Online Service on palvelu, johon voit luottaa: Ainauusimmat tiedot laitteiden teknisistä ominaisuuksista ja erityisistä käyttökohteista. Yksityiskohtien kysyminen käy nopeasti ja mukavasti. Tutustu tuote-esittelyvideoihin Klikkaa ja testaa -alueella. Videot esittelevät laitteiden monipuoliset käyttömahdollisuudet. Lisätietoja tuotteistamme on osoitteessa WWW 3

4 PRODUKTGRUPPE Markkinoiden johtavia tuotteita. Vakuuttavia. Ammattilaistasoisia. Innovatiivisia. liner-tuotemerkillä markkinoitavien modernien mittalaitteiden pysyvänä erityisominaisuutena on korkea laatu ja lukuisat tekniset innovaatiot. Laatutodistus kuuluu jokaisen tuotteen perusvarustukseen. BlackLine Profi-tuotteet on suunniteltu jatkuvaan ammattikäyttöön. OrangeLine Laaja tuotevalikoima vaativaan harrasterakentamiseen ja rakennusalan ammattilaisille. 4

5 PRODUKTGRUPPE SISÄLLYS Ilman ja materiaalien kosteuden mittalaitteet Ilman ja kondenssikosteuden mittaus Vastuskosteusmittaus Pintakosteusmittaus Rakennekosteusanalyysisarjat 6 Etäisyysmittalaitteet etäisyysmittaus Mittapyörät Ultraäänietäisyysmittaus 47 Lämpötilan mittauslaitteet Kosketus- ja ympäristömittaus Infrapunalämpömittaus Lämpökamerat Kompakti lämpömittaus Lämpökamerakuvien analyysi Monikäyttöinen laser - käyttökohteina huoneistot, rakennukset ja pihat Seinä- ja lattialaser Linjalaser Luoti- ja 360 -laser Sarjat Ammattikäytön linjalaserit Kompakti linjalaser 3D-viivalaser Linjalaser säätöjalustalla Lisävarusteet Ympäristö- ja erikoismittalaitteet Ympäristötekijöiden mittalaitteet Erikoismittaus Videon käyttö tarkastuksessa Digitaaliset endoskoopit Putkien ja rakenteiden tarkastus Pyörivät laserit Sarjat keskietäisyyksille Maapinnan ylä- ja alapuoliseen sisä- ja ulkorakentamiseen Lisävarusteet Automaattiset vaaituskojeet Optiset mittalaitteetw Sähköiset koestimet Paristo- ja akkutesteri Jännitetesteri Yleismittari Johdonhakulaitteet Elektroniset ilmaisimet Metallin, palkkien ja johtojen paikannus laitteiden ja vaaituskojeiden varusteita Kolmijalat Mittalatat Kiinnittimet liner Store Merkkiliike Myymälä Kaltevuuden mittalaitteet Digitaaliset vesivaa at Kulmamittaus

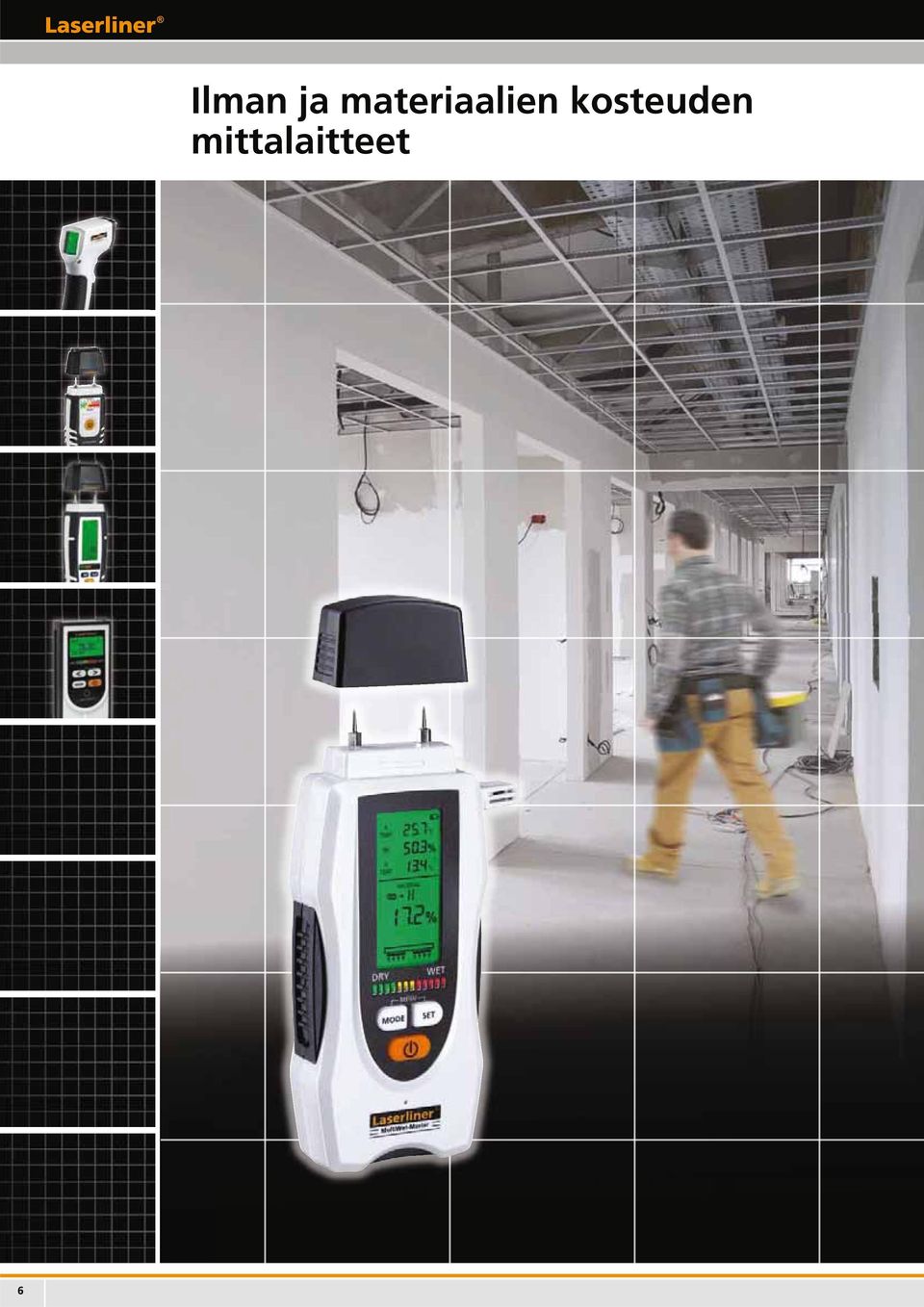

6 6 Ilman ja materiaalien kosteuden mittalaitteet

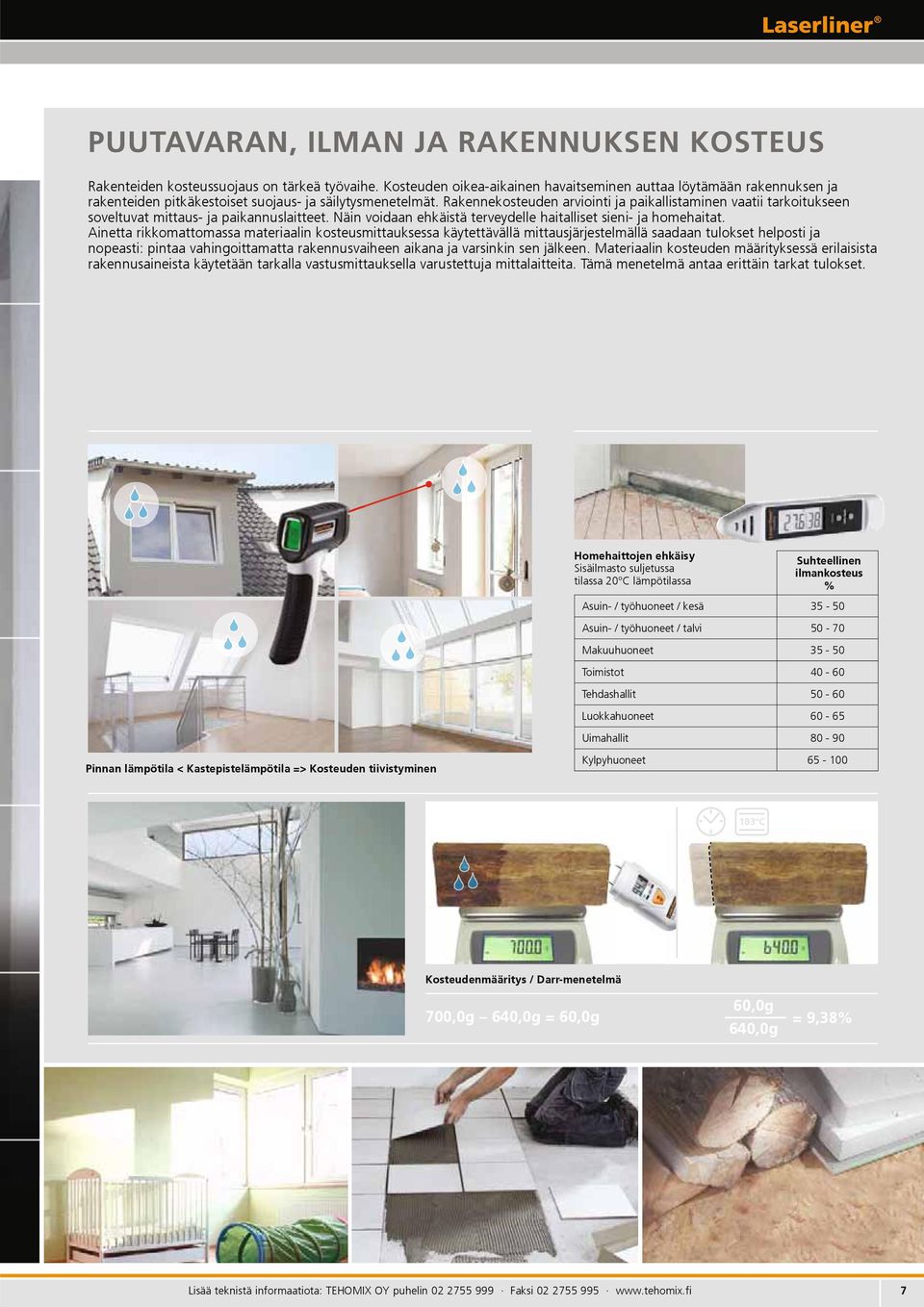

7 PUUTAVARAN, ILMAN JA RAKENNUKSEN KOSTEUS Rakenteiden kosteussuojaus on tärkeä työvaihe. Kosteuden oikea-aikainen havaitseminen auttaa löytämään rakennuksen ja rakenteiden pitkäkestoiset suojaus- ja säilytysmenetelmät. Rakennekosteuden arviointi ja paikallistaminen vaatii tarkoitukseen soveltuvat mittaus- ja paikannuslaitteet. Näin voidaan ehkäistä terveydelle haitalliset sieni- ja homehaitat. Ainetta rikkomattomassa materiaalin kosteusmittauksessa käytettävällä mittausjärjestelmällä saadaan tulokset helposti ja nopeasti: pintaa vahingoittamatta rakennusvaiheen aikana ja varsinkin sen jälkeen. Materiaalin kosteuden määrityksessä erilaisista rakennusaineista käytetään tarkalla vastusmittauksella varustettuja mittalaitteita. Tämä menetelmä antaa erittäin tarkat tulokset. Homehaittojen ehkäisy Sisäilmasto suljetussa tilassa 20 C lämpötilassa Suhteellinen ilmankosteus % Asuin- / työhuoneet / kesä Asuin- / työhuoneet / talvi Makuuhuoneet Toimistot Tehdashallit Luokkahuoneet Uimahallit Pinnan lämpötila < Kastepistelämpötila => Kosteuden tiivistyminen Kylpyhuoneet C Kosteudenmääritys / Darr-menetelmä 700,0g 640,0g = 60,0g 60,0g 640,0g = 9,38% 7

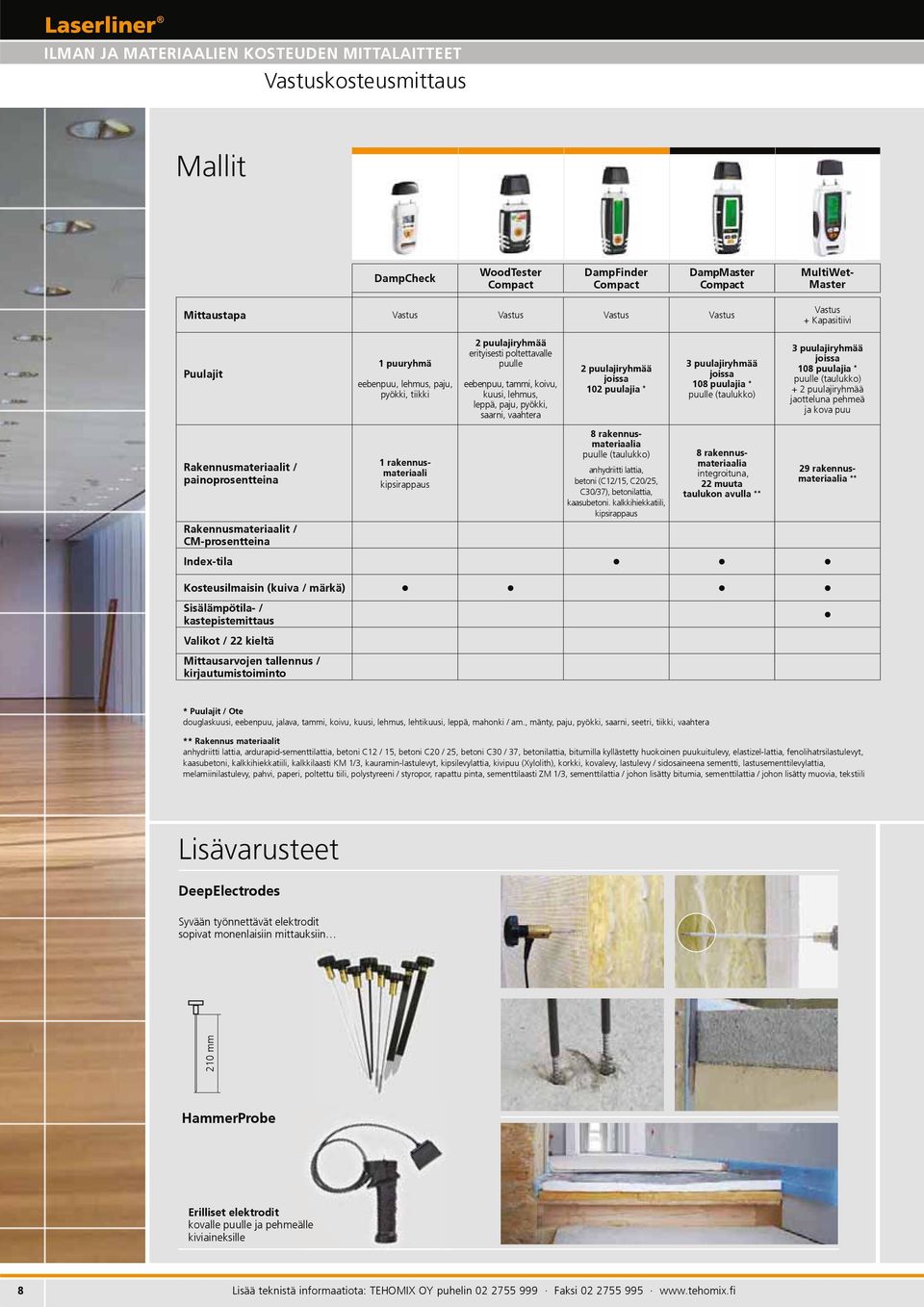

8 ILMAN JA MATERIAALIEN KOSTEUDEN MITTALAITTEET Vastuskosteusmittaus Mallit DampCheck WoodTester Compact DampFinder Compact DampMaster Compact MultiWet- Master Mittaustapa Vastus Vastus Vastus Vastus Vastus + Kapasitiivi Puulajit Rakennusmateriaalit / painoprosentteina Rakennusmateriaalit / CM-prosentteina 1 puuryhmä eebenpuu, lehmus, paju, pyökki, tiikki 1 rakennusmateriaali kipsirappaus 2 puulajiryhmää erityisesti poltettavalle puulle eebenpuu, tammi, koivu, kuusi, lehmus, leppä, paju, pyökki, saarni, vaahtera 2 puulajiryhmää joissa 102 puulajia * 8 rakennusmateriaalia puulle (taulukko) anhydriitti lattia, betoni (C12/15, C20/25, C30/37), betonilattia, kaasubetoni. kalkkihiekkatiili, kipsirappaus 3 puulajiryhmää joissa 108 puulajia * puulle (taulukko) 8 rakennusmateriaalia integroituna, 22 muuta taulukon avulla ** 3 puulajiryhmää joissa 108 puulajia * puulle (taulukko) + 2 puulajiryhmää jaotteluna pehmeä ja kova puu 29 rakennusmateriaalia ** Index-tila Kosteusilmaisin (kuiva / märkä) Sisälämpötila- / kastepistemittaus Valikot / 22 kieltä Mittausarvojen tallennus / kirjautumistoiminto * Puulajit / Ote douglaskuusi, eebenpuu, jalava, tammi, koivu, kuusi, lehmus, lehtikuusi, leppä, mahonki / am., mänty, paju, pyökki, saarni, seetri, tiikki, vaahtera ** Rakennus materiaalit anhydriitti lattia, ardurapid-sementtilattia, betoni C12 / 15, betoni C20 / 25, betoni C30 / 37, betonilattia, bitumilla kyllästetty huokoinen puukuitulevy, elastizel-lattia, fenolihatrsilastulevyt, kaasubetoni, kalkkihiekkatiili, kalkkilaasti KM 1/3, kauramin-lastulevyt, kipsilevylattia, kivipuu (Xylolith), korkki, kovalevy, lastulevy / sidosaineena sementti, lastusementtilevylattia, melamiinilastulevy, pahvi, paperi, poltettu tiili, polystyreeni / styropor, rapattu pinta, sementtilaasti ZM 1/3, sementtilattia / johon lisätty bitumia, sementtilattia / johon lisätty muovia, tekstiili Lisävarusteet DeepElectrodes Syvään työnnettävät elektrodit sopivat monenlaisiin mittauksiin 210 mm HammerProbe Erilliset elektrodit kovalle puulle ja pehmeälle kiviaineksille 8

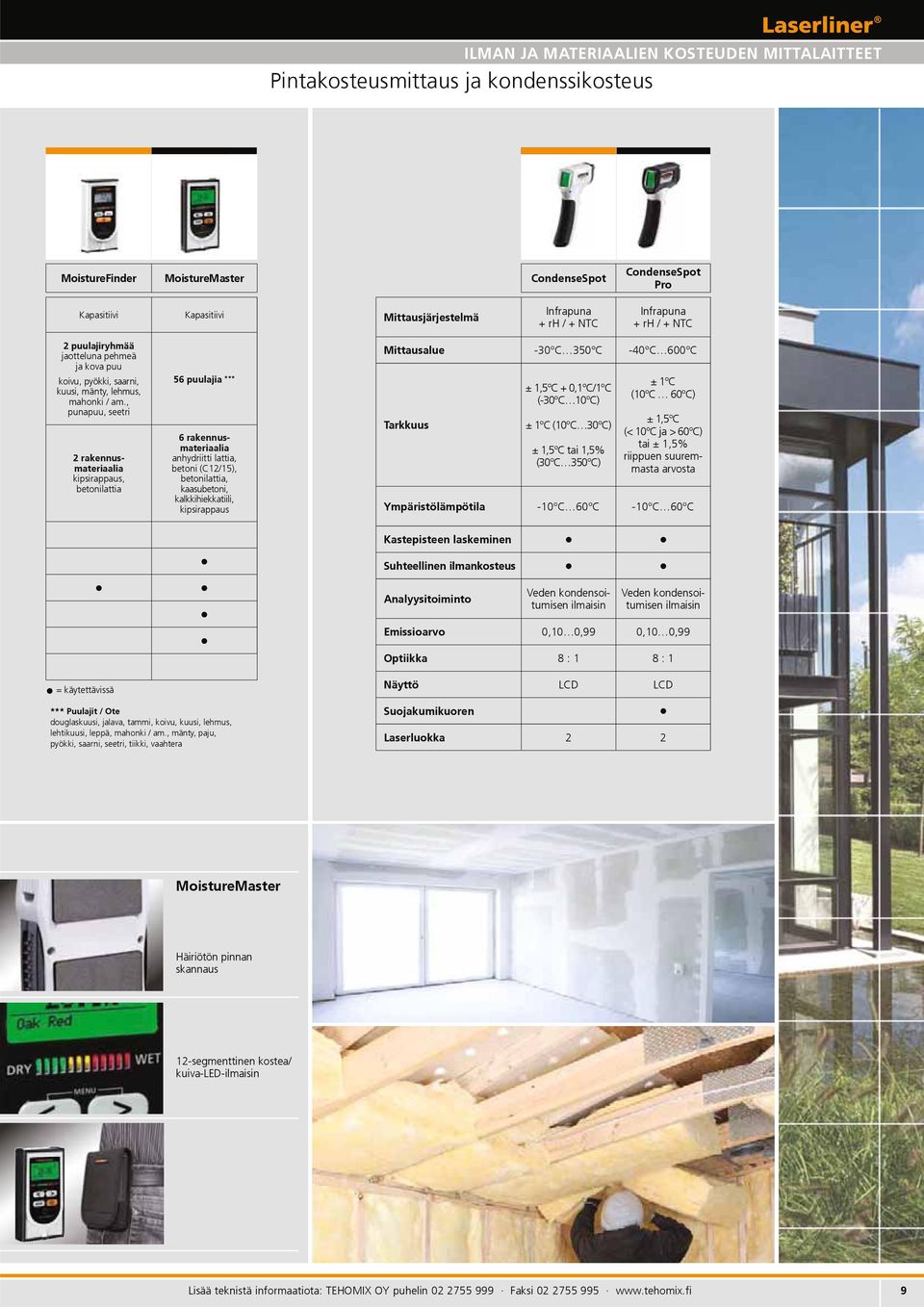

9 ILMAN JA MATERIAALIEN KOSTEUDEN MITTALAITTEET Pintakosteusmittaus ja kondenssikosteus MoistureFinder MoistureMaster CondenseSpot CondenseSpot Pro Kapasitiivi Kapasitiivi Mittausjärjestelmä Infrapuna + rh / + NTC Infrapuna + rh / + NTC 2 puulajiryhmää jaotteluna pehmeä ja kova puu koivu, pyökki, saarni, kuusi, mänty, lehmus, mahonki / am., punapuu, seetri 2 rakennusmateriaalia kipsirappaus, betonilattia 56 puulajia *** 6 rakennusmateriaalia anhydriitti lattia, betoni (C12/15), betonilattia, kaasubetoni, kalkkihiekkatiili, kipsirappaus Mittausalue -30 C 350 C -40 C 600 C Tarkkuus ± 1,5 C + 0,1 C/1 C (-30 C 10 C) ± 1 C (10 C 30 C) ± 1,5 C tai 1,5% (30 C 350 C) ± 1 C (10 C 60 C) ± 1,5 C (< 10 C ja > 60 C) tai ± 1,5% riippuen suuremmasta arvosta Ympäristölämpötila -10 C 60 C -10 C 60 C = käytettävissä *** Puulajit / Ote douglaskuusi, jalava, tammi, koivu, kuusi, lehmus, lehtikuusi, leppä, mahonki / am., mänty, paju, pyökki, saarni, seetri, tiikki, vaahtera Kastepisteen laskeminen Suhteellinen ilmankosteus Analyysitoiminto Veden kondensoitumisen ilmaisin Veden kondensoitumisen ilmaisin Emissioarvo 0,10 0,99 0,10 0,99 Optiikka 8 : 1 8 : 1 Näyttö LCD LCD Suojakumikuoren luokka 2 2 MoistureMaster Häiriötön pinnan skannaus 12-segmenttinen kostea/ kuiva-led-ilmaisin 9

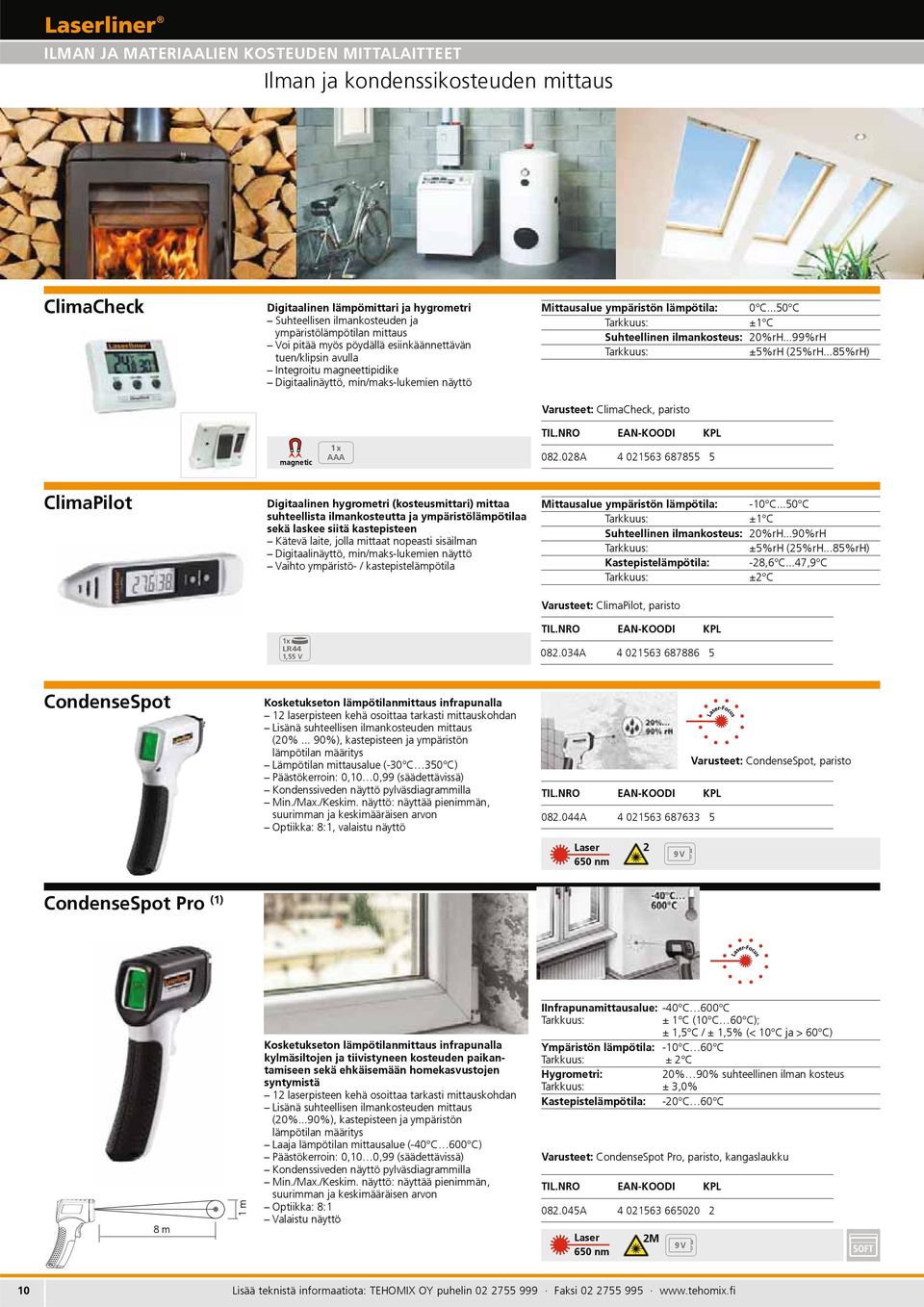

10 ILMAN JA MATERIAALIEN KOSTEUDEN MITTALAITTEET Ilman ja kondenssikosteuden mittaus ClimaCheck Digitaalinen lämpömittari ja hygrometri Suhteellisen ilmankosteuden ja ympäristölämpötilan mittaus Voi pitää myös pöydällä esiinkäännettävän tuen/klipsin avulla Integroitu magneettipidike Digitaalinäyttö, min/maks-lukemien näyttö Mittausalue ympäristön lämpötila: 0 C...50 C Tarkkuus: ±1 C Suhteellinen ilmankosteus: 20%rH...99%rH Tarkkuus: ±5%rH (25%rH...85%rH) Varusteet: ClimaCheck, paristo magnetic 1 x AAA A ClimaPilot Digitaalinen hygrometri (kosteusmittari) mittaa suhteellista ilmankosteutta ja ympäristölämpötilaa sekä laskee siitä kastepisteen Kätevä laite, jolla mittaat nopeasti sisäilman Digitaalinäyttö, min/maks-lukemien näyttö Vaihto ympäristö- / kastepistelämpötila Mittausalue ympäristön lämpötila: -10 C...50 C Tarkkuus: ±1 C Suhteellinen ilmankosteus: 20%rH...90%rH Tarkkuus: ±5%rH (25%rH...85%rH) Kastepistelämpötila: -28,6 C...47,9 C Tarkkuus: ±2 C Varusteet: ClimaPilot, paristo 1x LR44 1,55 V A CondenseSpot Kosketukseton lämpötilanmittaus infrapunalla 12 laserpisteen kehä osoittaa tarkasti mittauskohdan Lisänä suhteellisen ilmankosteuden mittaus (20%... 90%), kastepisteen ja ympäristön lämpötilan määritys Lämpötilan mittausalue (-30 C 350 C) Päästökerroin: 0,10 0,99 (säädettävissä) Kondenssiveden näyttö pylväsdiagrammilla Min./Max./Keskim. näyttö: näyttää pienimmän, suurimman ja keskimääräisen arvon Optiikka: 8:1, valaistu näyttö A Varusteet: CondenseSpot, paristo 650 nm 2 9 V CondenseSpot Pro (1) 8 m 1 m Kosketukseton lämpötilanmittaus infrapunalla kylmäsiltojen ja tiivistyneen kosteuden paikantamiseen sekä ehkäisemään homekasvustojen syntymistä 12 laserpisteen kehä osoittaa tarkasti mittauskohdan Lisänä suhteellisen ilmankosteuden mittaus (20%...90%), kastepisteen ja ympäristön lämpötilan määritys Laaja lämpötilan mittausalue (-40 C 600 C) Päästökerroin: 0,10 0,99 (säädettävissä) Kondenssiveden näyttö pylväsdiagrammilla Min./Max./Keskim. näyttö: näyttää pienimmän, suurimman ja keskimääräisen arvon Optiikka: 8:1 Valaistu näyttö IInfrapunamittausalue: -40 C 600 C Tarkkuus: ± 1 C (10 C 60 C); ± 1,5 C / ± 1,5% (< 10 C ja > 60 C) Ympäristön lämpötila: -10 C 60 C Tarkkuus: ± 2 C Hygrometri: 20% 90% suhteellinen ilman kosteus Tarkkuus: ± 3,0% Kastepistelämpötila: -20 C 60 C Varusteet: CondenseSpot Pro, paristo, kangaslaukku A nm 2M 9 V 10

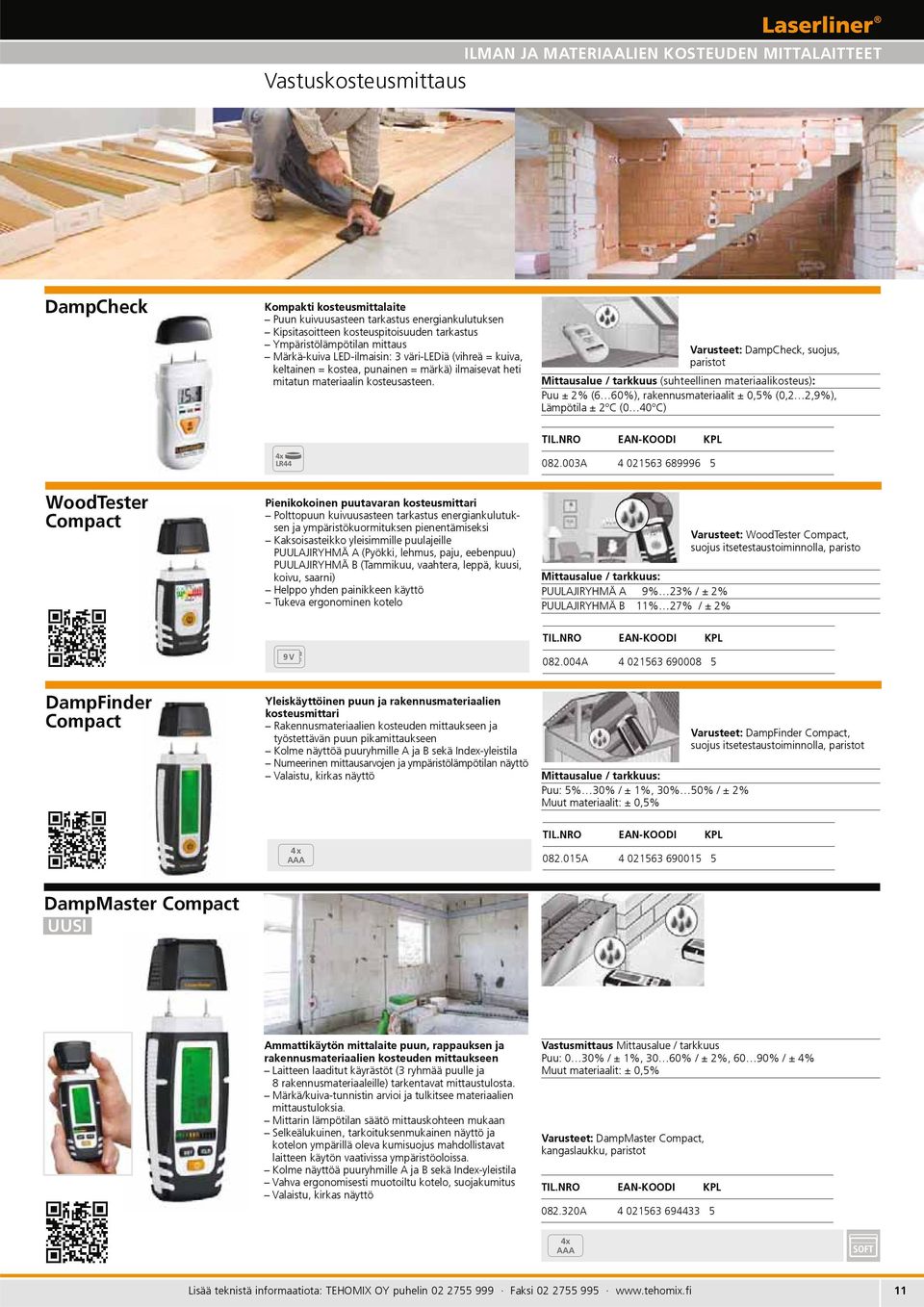

11 Vastuskosteusmittaus ILMAN JA MATERIAALIEN KOSTEUDEN MITTALAITTEET DampCheck Kompakti kosteusmittalaite Puun kuivuusasteen tarkastus energiankulutuksen Kipsitasoitteen kosteuspitoisuuden tarkastus Ympäristölämpötilan mittaus Märkä-kuiva LED-ilmaisin: 3 väri-lediä (vihreä = kuiva, keltainen = kostea, punainen = märkä) ilmaisevat heti mitatun materiaalin kosteusasteen. Varusteet: DampCheck, suojus, paristot Mittausalue / tarkkuus (suhteellinen materiaalikosteus): Puu ± 2% (6 60%), rakennusmateriaalit ± 0,5% (0,2 2,9%), Lämpötila ± 2 C (0 40 C) 4x LR A WoodTester Compact Pienikokoinen puutavaran kosteusmittari Polttopuun kuivuusasteen tarkastus energiankulutuksen ja ympäristökuormituksen pienentämiseksi Kaksoisasteikko yleisimmille puulajeille PUULAJIRYHMÄ A (Pyökki, lehmus, paju, eebenpuu) PUULAJIRYHMÄ B (Tammikuu, vaahtera, leppä, kuusi, koivu, saarni) Helppo yhden painikkeen käyttö Tukeva ergonominen kotelo Mittausalue / tarkkuus: PUULAJIRYHMÄ A 9% 23% / ± 2% PUULAJIRYHMÄ B 11% 27% / ± 2% Varusteet: WoodTester Compact, suojus itsetestaustoiminnolla, paristo 9 V A DampFinder Compact UUSI Yleiskäyttöinen puun ja rakennusmateriaalien kosteusmittari Rakennusmateriaalien kosteuden mittaukseen ja työstettävän puun pikamittaukseen Kolme näyttöä puuryhmille A ja B sekä Index-yleistila Numeerinen mittausarvojen ja ympäristölämpötilan näyttö Valaistu, kirkas näyttö Mittausalue / tarkkuus: Puu: 5% 30% / ± 1%, 30% 50% / ± 2% Muut materiaalit: ± 0,5% Varusteet: DampFinder Compact, suojus itsetestaustoiminnolla, paristot 4 x AAA A DampMaster Compact UUSI Ammattikäytön mittalaite puun, rappauksen ja rakennusmateriaalien kosteuden mittaukseen Laitteen laaditut käyrästöt (3 ryhmää puulle ja 8 rakennusmateriaaleille) tarkentavat mittaustulosta. Märkä/kuiva-tunnistin arvioi ja tulkitsee materiaalien mittaustuloksia. Mittarin lämpötilan säätö mittauskohteen mukaan Selkeälukuinen, tarkoituksenmukainen näyttö ja kotelon ympärillä oleva kumisuojus mahdollistavat laitteen käytön vaativissa ympäristöoloissa. Kolme näyttöä puuryhmille A ja B sekä Index-yleistila Vahva ergonomisesti muotoiltu kotelo, suojakumitus Valaistu, kirkas näyttö Vastusmittaus Mittausalue / tarkkuus Puu: 0 30% / ± 1%, 30 60% / ± 2%, 60 90% / ± 4% Muut materiaalit: ± 0,5% Varusteet: DampMaster Compact, kangaslaukku, paristot A x AAA 11

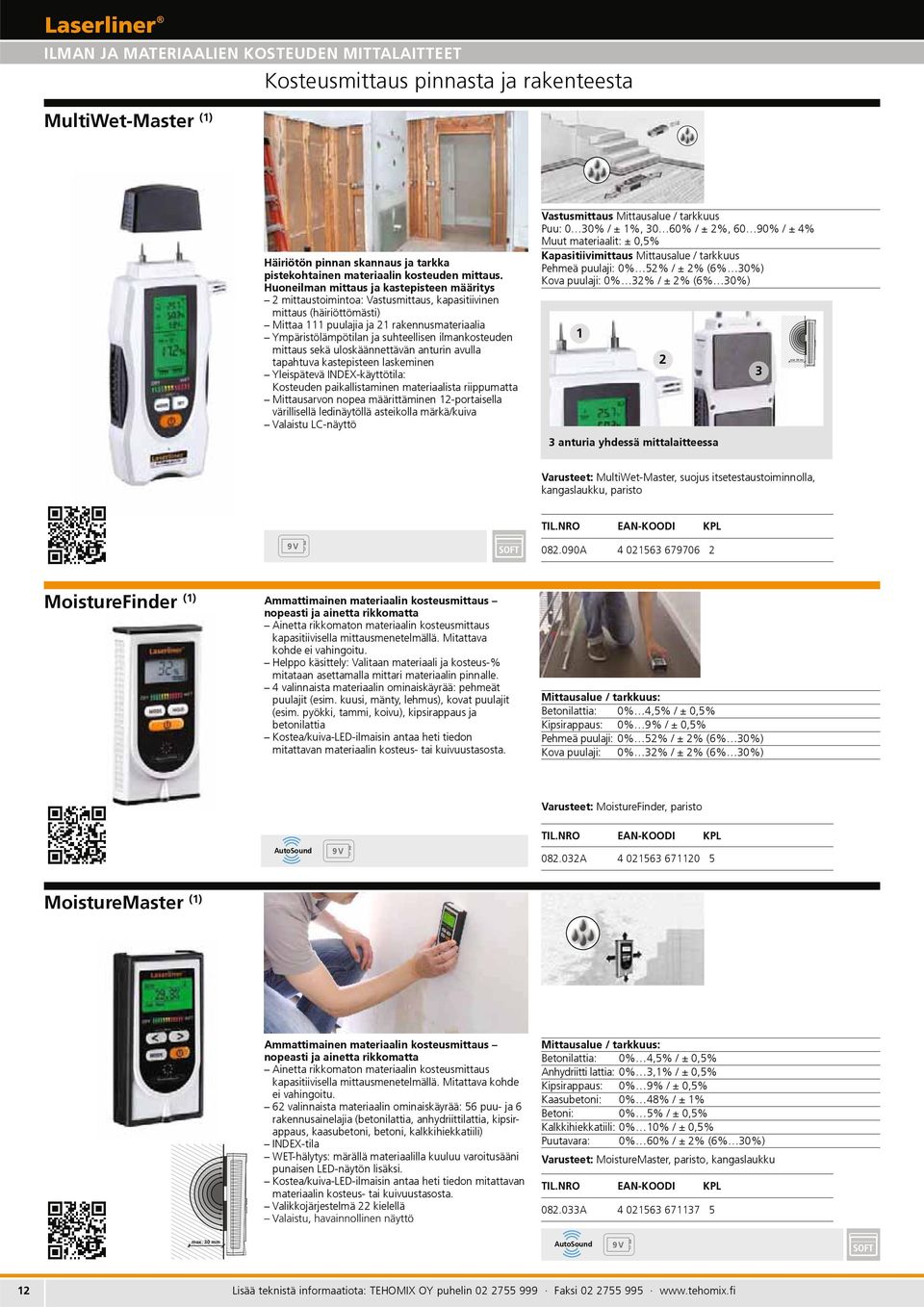

12 max. 30 mm ILMAN JA MATERIAALIEN KOSTEUDEN MITTALAITTEET MultiWet-Master (1) Kosteusmittaus pinnasta ja rakenteesta Häiriötön pinnan skannaus ja tarkka pistekohtainen materiaalin kosteuden mittaus. Huoneilman mittaus ja kastepisteen määritys 2 mittaustoimintoa: Vastusmittaus, kapasitiivinen mittaus (häiriöttömästi) Mittaa 111 puulajia ja 21 rakennusmateriaalia Ympäristölämpötilan ja suhteellisen ilmankosteuden mittaus sekä uloskäännettävän anturin avulla tapahtuva kastepisteen laskeminen Yleispätevä INDEX-käyttötila: Kosteuden paikallistaminen materiaalista riippumatta Mittausarvon nopea määrittäminen 12-portaisella värillisellä ledinäytöllä asteikolla märkä/kuiva Valaistu LC-näyttö Vastusmittaus Mittausalue / tarkkuus Puu: 0 30% / ± 1%, 30 60% / ± 2%, 60 90% / ± 4% Muut materiaalit: ± 0,5% Kapasitiivimittaus Mittausalue / tarkkuus Pehmeä puulaji: 0% 52% / ± 2% (6% 30%) Kova puulaji: 0% 32% / ± 2% (6% 30%) 1 3 anturia yhdessä mittalaitteessa 2 3 Varusteet: MultiWet-Master, suojus itsetestaustoiminnolla, kangaslaukku, paristo 9 V A MoistureFinder (1) Ammattimainen materiaalin kosteusmittaus nopeasti ja ainetta rikkomatta Ainetta rikkomaton materiaalin kosteusmittaus kapasitiivisella mittausmenetelmällä. Mitattava kohde ei vahingoitu. Helppo käsittely: Valitaan materiaali ja kosteus-% mitataan asettamalla mittari materiaalin pinnalle. 4 valinnaista materiaalin ominaiskäyrää: pehmeät puulajit (esim. kuusi, mänty, lehmus), kovat puulajit (esim. pyökki, tammi, koivu), kipsirappaus ja betonilattia Kostea/kuiva-LED-ilmaisin antaa heti tiedon mitattavan materiaalin kosteus- tai kuivuustasosta. Mittausalue / tarkkuus: Betonilattia: 0% 4,5% / ± 0,5% Kipsirappaus: 0% 9% / ± 0,5% Pehmeä puulaji: 0% 52% / ± 2% (6% 30%) Kova puulaji: 0% 32% / ± 2% (6% 30%) Varusteet: MoistureFinder, paristo AutoSound 9 V A MoistureMaster (1) Ammattimainen materiaalin kosteusmittaus nopeasti ja ainetta rikkomatta Ainetta rikkomaton materiaalin kosteusmittaus kapasitiivisella mittausmenetelmällä. Mitattava kohde ei vahingoitu. 62 valinnaista materiaalin ominaiskäyrää: 56 puu- ja 6 rakennusainelajia (betonilattia, anhydriittilattia, kipsirappaus, kaasubetoni, betoni, kalkkihiekkatiili) INDEX-tila WET-hälytys: märällä materiaalilla kuuluu varoitusääni punaisen LED-näytön lisäksi. Kostea/kuiva-LED-ilmaisin antaa heti tiedon mitattavan materiaalin kosteus- tai kuivuustasosta. Valikkojärjestelmä 22 kielellä Mittausalue / tarkkuus: Betonilattia: 0% 4,5% / ± 0,5% Anhydriitti lattia: 0% 3,1% / ± 0,5% Kipsirappaus: 0% 9% / ± 0,5% Kaasubetoni: 0% 48% / ± 1% Betoni: 0% 5% / ± 0,5% Kalkkihiekkatiili: 0% 10% / ± 0,5% Puutavara: 0% 60% / ± 2% (6% 30%) Varusteet: MoistureMaster, paristo, kangaslaukku A max. 30 mm AutoSound 9 V 12

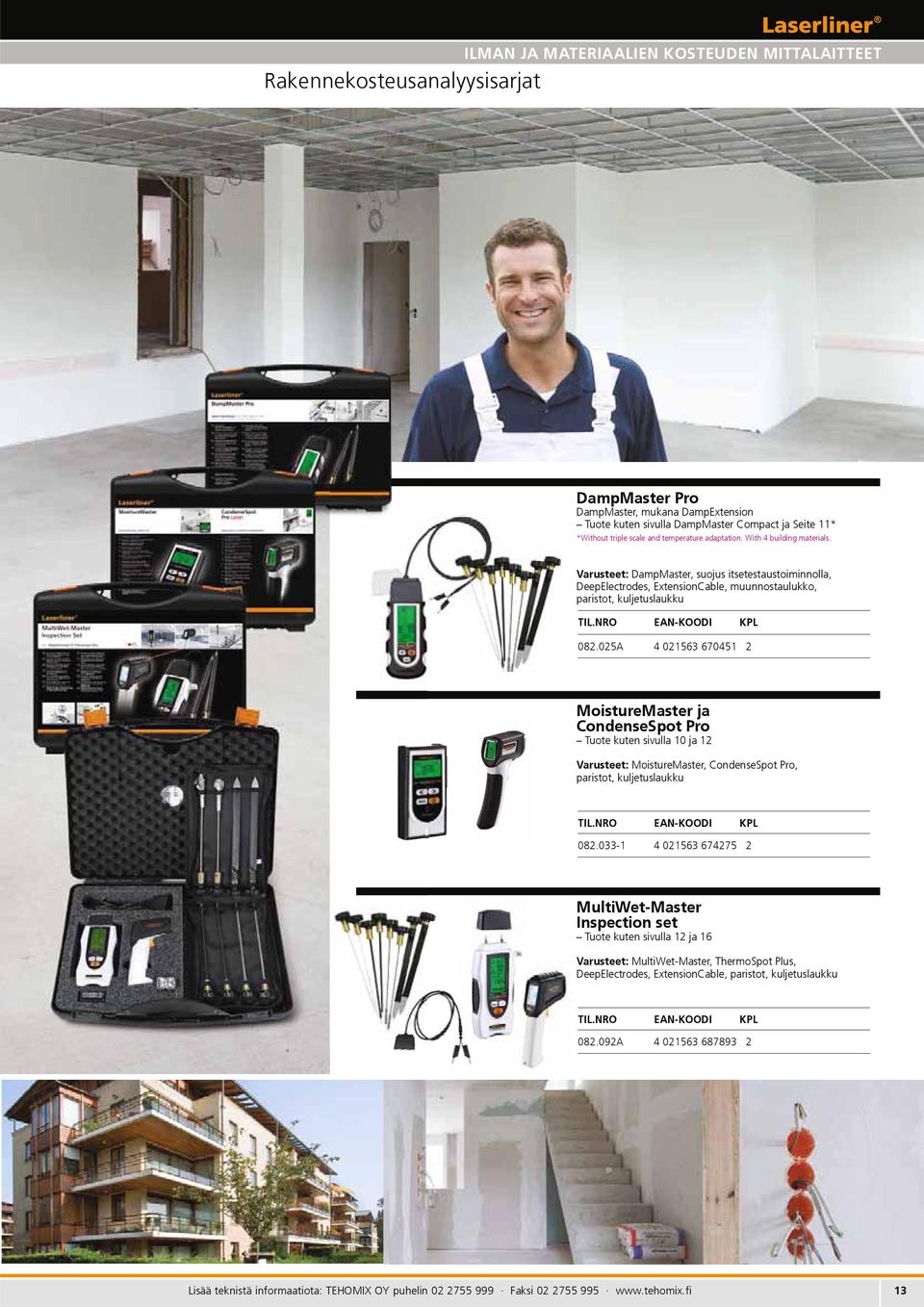

13 Rakennekosteusanalyysisarjat ILMAN JA MATERIAALIEN KOSTEUDEN MITTALAITTEET er DampMaster Pro DampMaster, mukana DampExtension Tuote kuten sivulla DampMaster Compact ja Seite 11* *Without triple scale and temperature adaptation. With 4 building materials. Varusteet: DampMaster, suojus itsetestaustoiminnolla, DeepElectrodes, ExtensionCable, muunnostaulukko, paristot, kuljetuslaukku A MoistureMaster ja CondenseSpot Pro Tuote kuten sivulla 10 ja 12 Varusteet: MoistureMaster, CondenseSpot Pro, paristot, kuljetuslaukku MultiWet-Master Inspection set Tuote kuten sivulla 12 ja 16 Varusteet: MultiWet-Master, ThermoSpot Plus, DeepElectrodes, ExtensionCable, paristot, kuljetuslaukku A

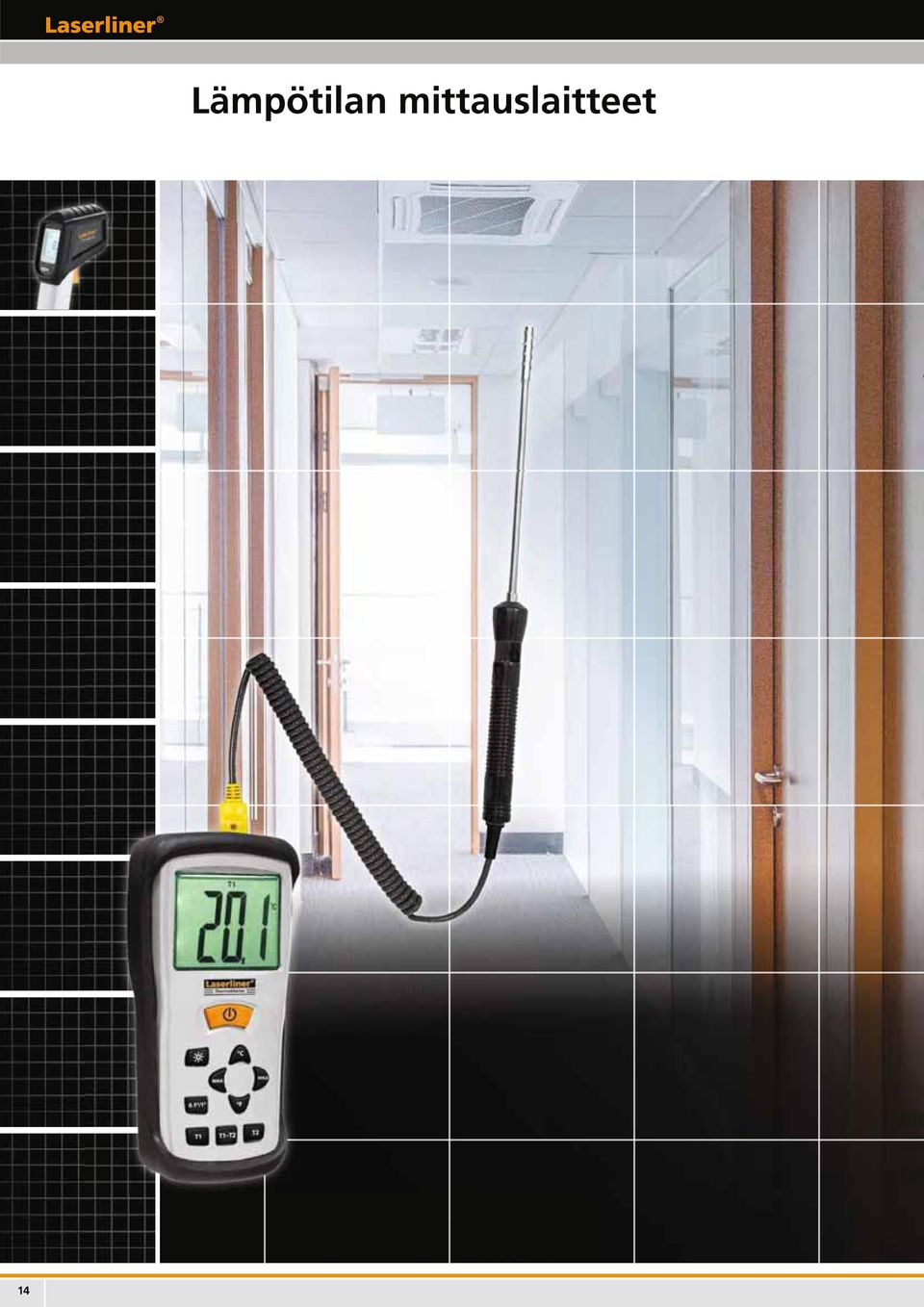

14 14 Lämpötilan mittauslaitteet

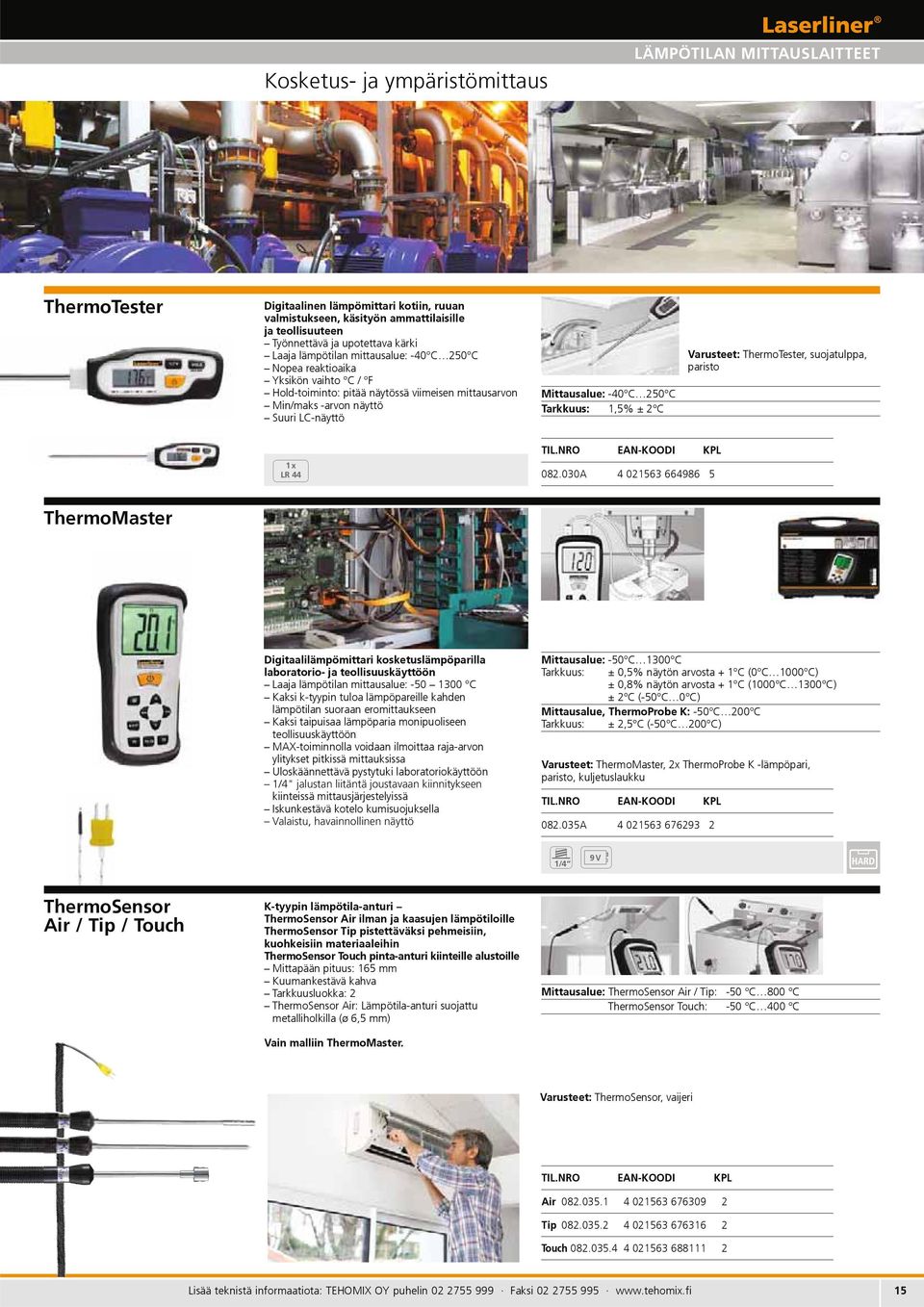

15 Kosketus- ja ympäristömittaus LÄMPÖTILAN MITTAUSLAITTEET ThermoTester Digitaalinen lämpömittari kotiin, ruuan valmistukseen, käsityön ammattilaisille ja teollisuuteen Työnnettävä ja upotettava kärki Laaja lämpötilan mittausalue: -40 C 250 C Nopea reaktioaika Yksikön vaihto C / F Hold-toiminto: pitää näytössä viimeisen mittausarvon Min/maks -arvon näyttö Suuri LC-näyttö Mittausalue: -40 C 250 C Tarkkuus: 1,5% ± 2 C Varusteet: ThermoTester, suojatulppa, paristo 1 x LR A ThermoMaster Digitaalilämpömittari kosketuslämpöparilla laboratorio- ja teollisuuskäyttöön Laaja lämpötilan mittausalue: C Kaksi k-tyypin tuloa lämpöpareille kahden lämpötilan suoraan eromittaukseen Kaksi taipuisaa lämpöparia monipuoliseen teollisuuskäyttöön MAX-toiminnolla voidaan ilmoittaa raja-arvon ylitykset pitkissä mittauksissa Uloskäännettävä pystytuki laboratoriokäyttöön kiinteissä mittausjärjestelyissä Iskunkestävä kotelo kumisuojuksella Mittausalue: -50 C 1300 C Tarkkuus: ± 0,5% näytön arvosta + 1 C (0 C 1000 C) ± 0,8% näytön arvosta + 1 C (1000 C 1300 C) ± 2 C (-50 C 0 C) Mittausalue, ThermoProbe K: -50 C 200 C Tarkkuus: ± 2,5 C (-50 C 200 C) Varusteet: ThermoMaster, 2x ThermoProbe K -lämpöpari, paristo, kuljetuslaukku A /4 9 V ThermoSensor Air / Tip / Touch K-tyypin lämpötila-anturi ThermoSensor Air ilman ja kaasujen lämpötiloille ThermoSensor Tip pistettäväksi pehmeisiin, kuohkeisiin materiaaleihin ThermoSensor Touch pinta-anturi kiinteille alustoille Mittapään pituus: 165 mm Kuumankestävä kahva Tarkkuusluokka: 2 ThermoSensor Air: Lämpötila-anturi suojattu metalliholkilla (ø 6,5 mm) Vain malliin ThermoMaster. Mittausalue: ThermoSensor Air / Tip: -50 C 800 C ThermoSensor Touch: -50 C 400 C Varusteet: ThermoSensor, vaijeri Air Tip Touch

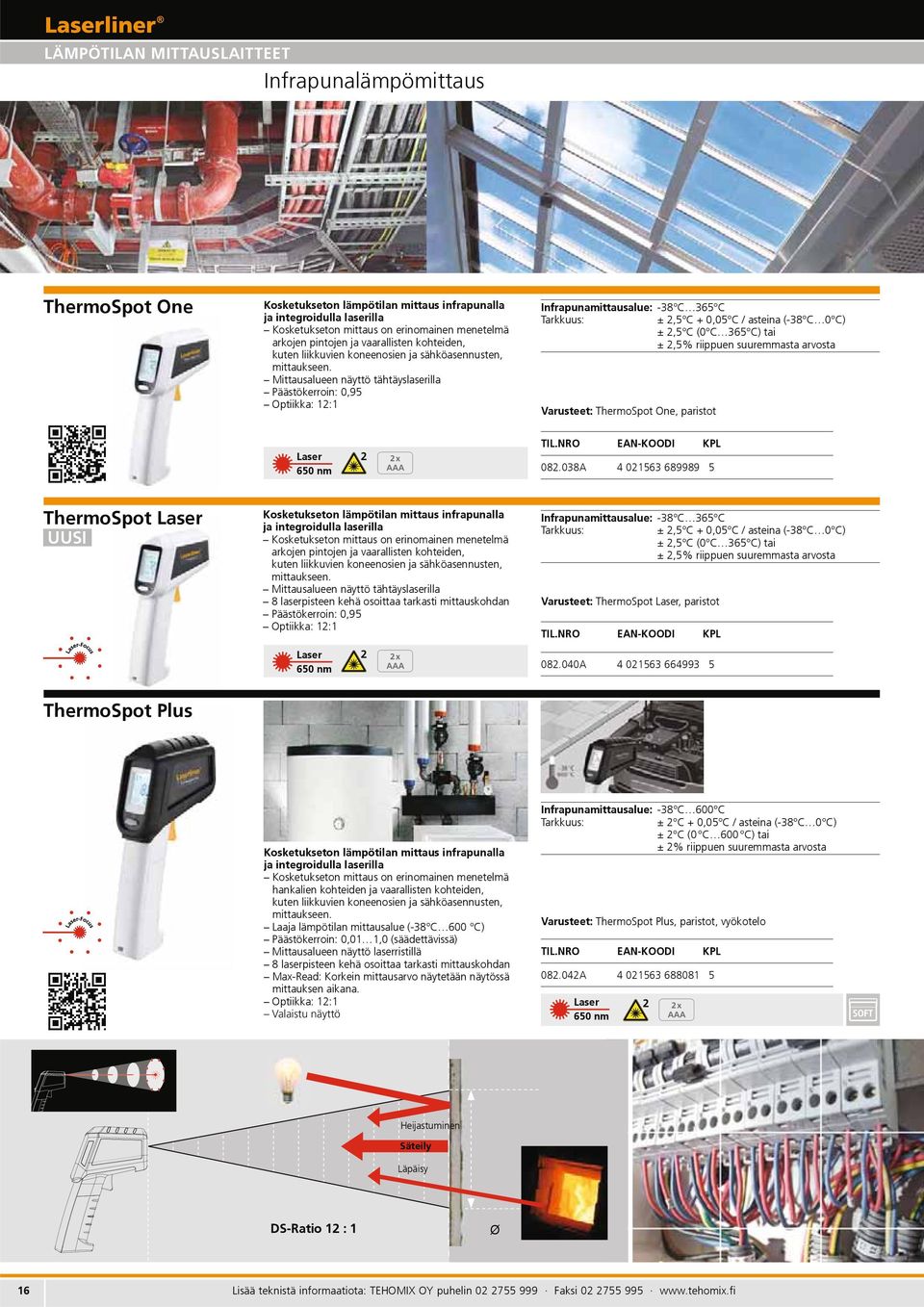

16 LÄMPÖTILAN MITTAUSLAITTEET Infrapunalämpömittaus ThermoSpot One Kosketukseton lämpötilan mittaus infrapunalla ja integroidulla laserilla Kosketukseton mittaus on erinomainen menetelmä arkojen pintojen ja vaarallisten kohteiden, kuten liikkuvien koneenosien ja sähköasennusten, mittaukseen. Mittausalueen näyttö tähtäyslaserilla Päästökerroin: 0,95 Optiikka: 12:1 Infrapunamittausalue: -38 C 365 C Tarkkuus: ± 2,5 C + 0,05 C / asteina (-38 C 0 C) ± 2,5 C (0 C 365 C) tai ± 2,5% riippuen suuremmasta arvosta Varusteet: ThermoSpot One, paristot 650 nm 2 2 x AAA A ThermoSpot UUSI Kosketukseton lämpötilan mittaus infrapunalla ja integroidulla laserilla Kosketukseton mittaus on erinomainen menetelmä arkojen pintojen ja vaarallisten kohteiden, kuten liikkuvien koneenosien ja sähköasennusten, mittaukseen. Mittausalueen näyttö tähtäyslaserilla 8 laserpisteen kehä osoittaa tarkasti mittauskohdan Päästökerroin: 0,95 Optiikka: 12:1 650 nm 2 2 x AAA Infrapunamittausalue: -38 C 365 C Tarkkuus: ± 2,5 C + 0,05 C / asteina (-38 C 0 C) ± 2,5 C (0 C 365 C) tai ± 2,5% riippuen suuremmasta arvosta Varusteet: ThermoSpot, paristot A ThermoSpot Plus Kosketukseton lämpötilan mittaus infrapunalla ja integroidulla laserilla Kosketukseton mittaus on erinomainen menetelmä hankalien kohteiden ja vaarallisten kohteiden, kuten liikkuvien koneenosien ja sähköasennusten, mittaukseen. Laaja lämpötilan mittausalue (-38 C 600 C) Päästökerroin: 0,01 1,0 (säädettävissä) Mittausalueen näyttö laserristillä 8 laserpisteen kehä osoittaa tarkasti mittauskohdan Max-Read: Korkein mittausarvo näytetään näytössä mittauksen aikana. Optiikka: 12:1 Infrapunamittausalue: -38 C 600 C Tarkkuus: ± 2 C + 0,05 C / asteina (-38 C 0 C) ± 2 C (0 C 600 C) tai ± 2% riippuen suuremmasta arvosta Varusteet: ThermoSpot Plus, paristot, vyökotelo A nm 2 2 x AAA Heijastuminen Säteily Läpäisy DS-Ratio 12 : 1 ø 16

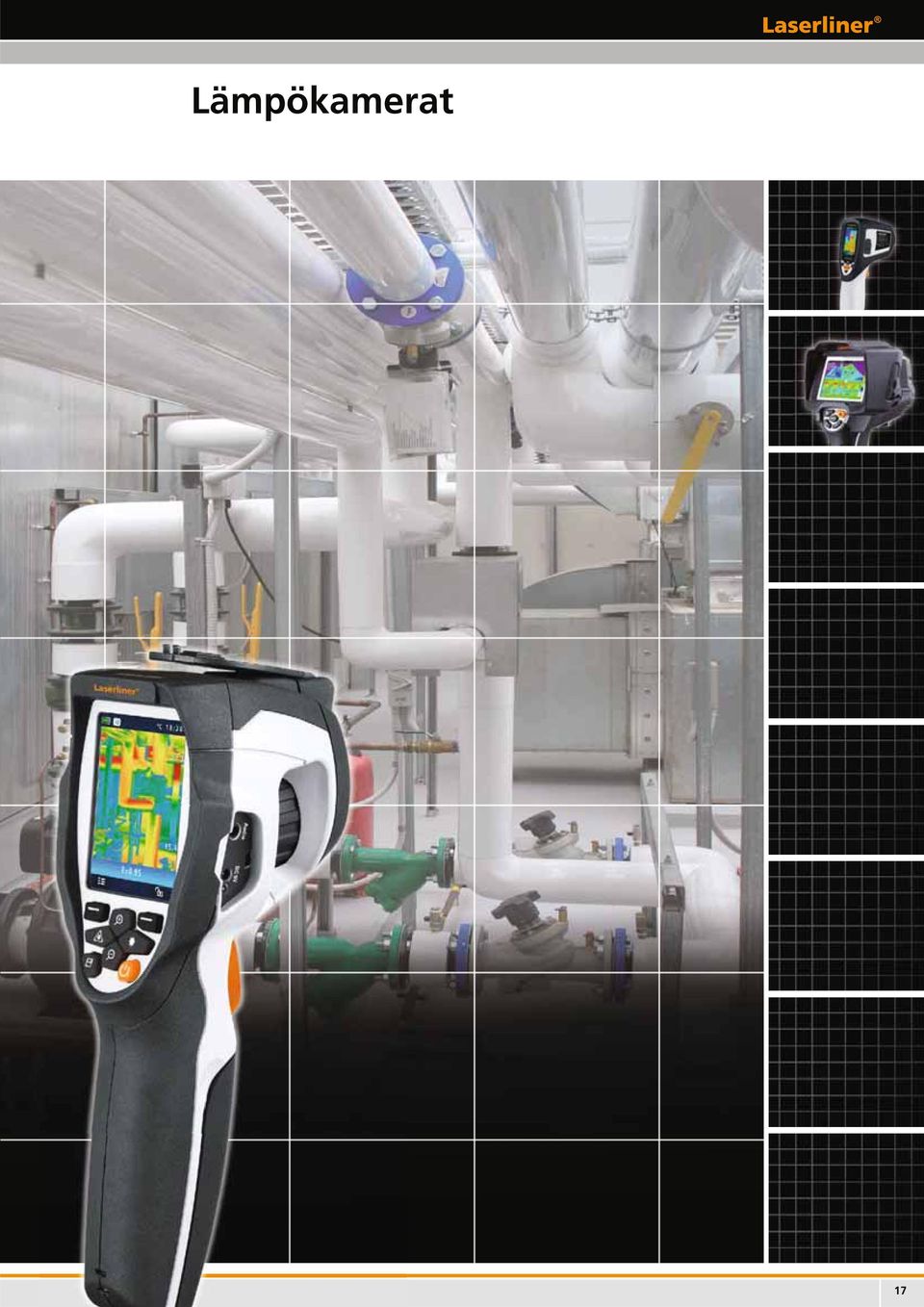

17 Lämpökamerat 17

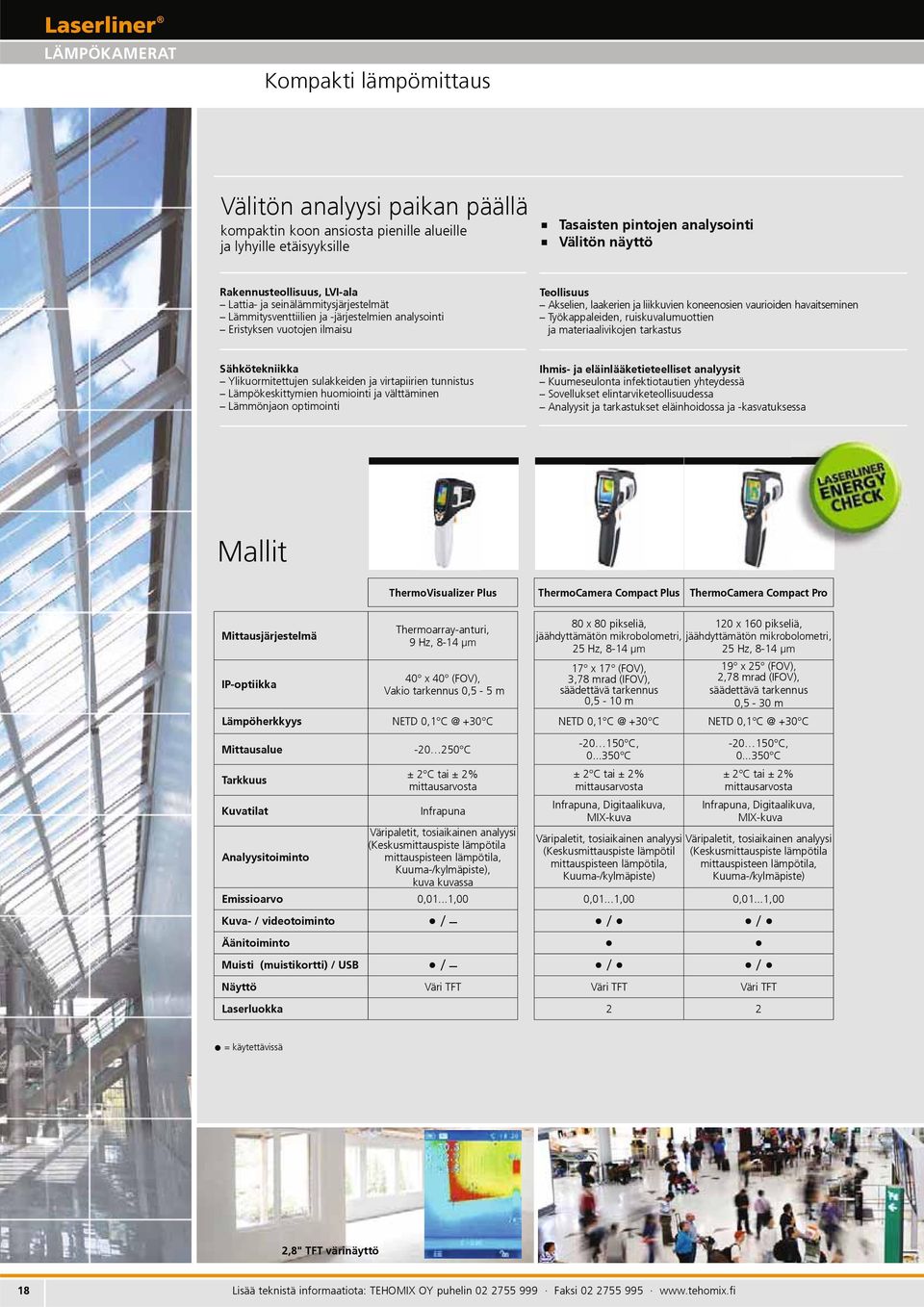

18 LÄMPÖKAMERAT Kompakti lämpömittaus Välitön analyysi paikan päällä kompaktin koon ansiosta pienille alueille ja lyhyille etäisyyksille Tasaisten pintojen analysointi Välitön näyttö Rakennusteollisuus, LVI-ala Lattia- ja seinälämmitysjärjestelmät Lämmitysventtiilien ja -järjestelmien analysointi Eristyksen vuotojen ilmaisu Teollisuus Akselien, laakerien ja liikkuvien koneenosien vaurioiden havaitseminen Työkappaleiden, ruiskuvalumuottien ja materiaalivikojen tarkastus Sähkötekniikka Ylikuormitettujen sulakkeiden ja virtapiirien tunnistus Lämpökeskittymien huomiointi ja välttäminen Lämmönjaon optimointi Ihmis- ja eläinlääketieteelliset analyysit Kuumeseulonta infektiotautien yhteydessä Sovellukset elintarviketeollisuudessa Analyysit ja tarkastukset eläinhoidossa ja -kasvatuksessa Mallit ThermoVisualizer Plus ThermoCamera Compact Plus ThermoCamera Compact Pro Mittausjärjestelmä IP-optiikka Lämpöherkkyys Thermoarray-anturi, 9 Hz, x 40 (FOV), Vakio tarkennus 0,5-5 m NETD 0,1 +30 C 80 x 80 pikseliä, 120 x 160 pikseliä, jäähdyttämätön mikrobolometri, jäähdyttämätön mikrobolometri, 25 Hz, Hz, x 17 (FOV), 3,78 mrad (IFOV), säädettävä tarkennus 0,5-10 m NETD 0,1 +30 C 19 x 25 (FOV), 2,78 mrad (IFOV), säädettävä tarkennus 0,5-30 m NETD 0,1 +30 C Mittausalue Tarkkuus Kuvatilat C ± 2 C tai ± 2% mittausarvosta Infrapuna Väripaletit, tosiaikainen analyysi (Keskusmittauspiste lämpötila Analyysitoiminto mittauspisteen lämpötila, Kuuma-/kylmäpiste), kuva kuvassa Emissioarvo 0,01...1,00 Kuva- / videotoiminto / Äänitoiminto Muisti (muistikortti) / USB / Näyttö luokka Väri TFT C, C ± 2 C tai ± 2% mittausarvosta Infrapuna, Digitaalikuva, MIX-kuva Väripaletit, tosiaikainen analyysi (Keskusmittauspiste lämpötil mittauspisteen lämpötila, Kuuma-/kylmäpiste) C, C ± 2 C tai ± 2% mittausarvosta Infrapuna, Digitaalikuva, MIX-kuva Väripaletit, tosiaikainen analyysi (Keskusmittauspiste lämpötila mittauspisteen lämpötila, Kuuma-/kylmäpiste) 0,01...1,00 0,01...1,00 / / / / Väri TFT Väri TFT 2 2 = käytettävissä 2,8" TFT värinäyttö 18

19 Lämpökamerakuvien analysointi LÄMPÖKAMERAT Tarkat analyysit pitkiltäkin etäisyyksiltä Ohjelma tulosten helppoa ja nopeaa analysointia varten Korkearesoluutioinen lämpökamera Korkearesoluutioinen kuva ammattimaiseen, monipuoliseen mittaukseen Rakenteiden kuivumisen seurantaan Vikojen paikantaminen elektronisissa tai mekaaninisissa komponenteissa - Parantaa koneiden ja uunien turvallisuutta ja luotettavuutta Viallisten aurinkokennojen tunnistaminen Voit siirtää tallennetut tiedot toimitussisältöön kuuluvalla ohjelmalla jatkokäsittelyä varten tietokoneelle. Mittausjärjestelmä IP-optiikka Lämpöherkkyys Mittausalue Tarkkuus Kuvatilat Analyysitoiminto Emissioarvo Vaihto-objektiivit Kuva- / videotoiminto Äänitoiminto Muisti (muistikortti) / USB CustomApps Näyttö ThermoCamera-Vision 160 x 120 pikseliä, jäähdyttämätön mikrobolometri, 50 Hz, x 24 (FOV), 3,33 mrad (IFOV), manuaalinen tarkennus 0,3 m min. NETD 0, C -20 C 150 C, 0 C 400 C ± 2 C tai ± 2% mittausarvosta Infrapuna, digitaalinen, kuva kuvassa, MIX-kuv Väripaletit, (Mittauspisteiden, - viivojen ja - pintojen tosiaikainen analyysi, Kuuma-/kylmäpiste, isoterminen toiminto, kuva kuvassa) 0,01 1,00 / / Väri TFT, kosketusnäyttö QUICK REPORTING-SOFTWARE Ohjelman toiminnot Lämpötilatietojen analysointi Värivalikoiman säätäminen Dokumentointi- ja raportointitoiminto * * * Vain ThermoCamera-Vision luokka 2 19

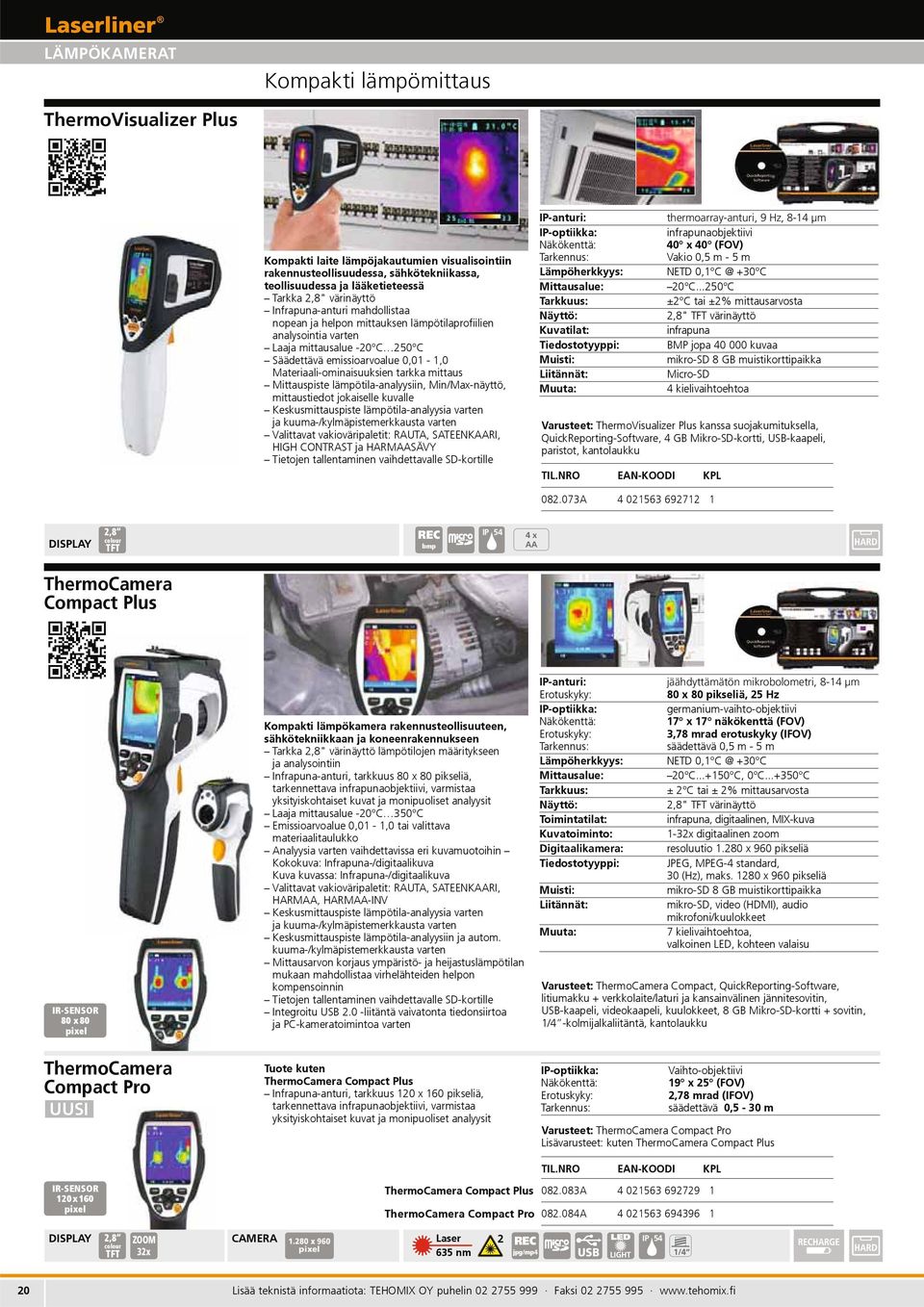

20 LÄMPÖKAMERAT Kompakti lämpömittaus ThermoVisualizer Plus Kompakti laite lämpöjakautumien visualisointiin rakennusteollisuudessa, sähkötekniikassa, teollisuudessa ja lääketieteessä Tarkka 2,8" värinäyttö Infrapuna-anturi mahdollistaa nopean ja helpon mittauksen lämpötilaprofiilien analysointia varten Laaja mittausalue -20 C 250 C Säädettävä emissioarvoalue 0,01-1,0 Materiaali-ominaisuuksien tarkka mittaus Mittauspiste lämpötila-analyysiin, Min/Max-näyttö, mittaustiedot jokaiselle kuvalle Keskusmittauspiste lämpötila-analyysia varten ja kuuma-/kylmäpistemerkkausta varten Valittavat vakioväripaletit: RAUTA, SATEENKAARI, HIGH CONTRAST ja HARMAASÄVY Tietojen tallentaminen vaihdettavalle SD-kortille IP-anturi: IP-optiikka: Näkökenttä: Tarkennus: Lämpöherkkyys: Mittausalue: Tarkkuus: Näyttö: Kuvatilat: Tiedostotyyppi: Muisti: Liitännät: Muuta: Varusteet: ThermoVisualizer Plus kanssa suojakumituksella, QuickReporting-Software, 4 GB Mikro-SD-kortti, USB-kaapeli, paristot, kantolaukku infrapunaobjektiivi 40 x 40 (FOV) Vakio 0,5 m - 5 m NETD 0,1 +30 C 20 C C ±2 C tai ±2% mittausarvosta 2,8" TFT värinäyttö infrapuna BMP jopa kuvaa mikro-sd 8 GB muistikorttipaikka Micro-SD 4 kielivaihtoehtoa A DISPLAY 2,8 colour TFT REC bmp IP 54 4 x AA ThermoCamera Compact Plus IR-SENSOR 80 x 80 pixel Kompakti lämpökamera rakennusteollisuuteen, sähkötekniikkaan ja koneenrakennukseen Tarkka 2,8" värinäyttö lämpötilojen määritykseen ja analysointiin Infrapuna-anturi, tarkkuus 80 x 80 pikseliä, tarkennettava infrapunaobjektiivi, varmistaa yksityiskohtaiset kuvat ja monipuoliset analyysit Laaja mittausalue -20 C 350 C Emissioarvoalue 0,01-1,0 tai valittava materiaalitaulukko Analyysia varten vaihdettavissa eri kuvamuotoihin Kokokuva: Infrapuna-/digitaalikuva Kuva kuvassa: Infrapuna-/digitaalikuva Valittavat vakioväripaletit: RAUTA, SATEENKAARI, HARMAA, HARMAA-INV Keskusmittauspiste lämpötila-analyysia varten ja kuuma-/kylmäpistemerkkausta varten Keskusmittauspiste lämpötila-analyysiin ja autom. kuuma-/kylmäpistemerkkausta varten Mittausarvon korjaus ympäristö- ja heijastuslämpötilan mukaan mahdollistaa virhelähteiden helpon kompensoinnin Tietojen tallentaminen vaihdettavalle SD-kortille Integroitu USB 2.0 -liitäntä vaivatonta tiedonsiirtoa ja PC-kameratoimintoa varten IP-anturi: Erotuskyky: IP-optiikka: Näkökenttä: Erotuskyky: Tarkennus: Lämpöherkkyys: Mittausalue: Tarkkuus: Näyttö: Toimintatilat: Kuvatoiminto: Tiedostotyyppi: Muisti: Liitännät: Muuta: 80 x 80 pikseliä, 25 Hz germanium-vaihto-objektiivi 17 x 17 näkökenttä (FOV) 3,78 mrad erotuskyky (IFOV) säädettävä 0,5 m - 5 m NETD 0,1 +30 C 20 C C, 0 C C ± 2 C tai ± 2% mittausarvosta 2,8" TFT värinäyttö infrapuna, digitaalinen, MIX-kuva 1-32x digitaalinen zoom resoluutio x 960 pikseliä JPEG, MPEG-4 standard, 30 (Hz), maks x 960 pikseliä mikro-sd 8 GB muistikorttipaikka mikro-sd, video (HDMI), audio mikrofoni/kuulokkeet 7 kielivaihtoehtoa, valkoinen LED, kohteen valaisu Varusteet: ThermoCamera Compact, QuickReporting-Software, litiumakku + verkkolaite/laturi ja kansainvälinen jännitesovitin, USB-kaapeli, videokaapeli, kuulokkeet, 8 GB Mikro-SD-kortti + sovitin, 1/4 -kolmijalkaliitäntä, kantolaukku ThermoCamera Compact Pro UUSI IR-SENSOR 120 x 160 pixel Tuote kuten ThermoCamera Compact Plus Infrapuna-anturi, tarkkuus 120 x 160 pikseliä, tarkennettava infrapunaobjektiivi, varmistaa yksityiskohtaiset kuvat ja monipuoliset analyysit ThermoCamera Compact Plus ThermoCamera Compact Pro IP-optiikka: Näkökenttä: Erotuskyky: Tarkennus: Varusteet: ThermoCamera Compact Pro Lisävarusteet: kuten ThermoCamera Compact Plus A A Vaihto-objektiivi 19 x 25 (FOV) 2,78 mrad (IFOV) säädettävä 0,5-30 m DISPLAY 2,8 colour TFT ZOOM 32x CAMERA x 960 pixel 635 nm 2 REC jpg/mp4 USB IP 54 1/4 20

21 Lämpökamerakuvien analysointi LÄMPÖKAMERAT ThermoCamera-Vision 26,3 C 5,2 C Kosketusnäyttö Yleiskäyttöinen teräväpiirtolämpökamera ammattilaiskäyttöön rakennusteollisuuteen, aurinkosähkö- ja muihin sähköteknisiin sekä koneenrakennuksen sovelluksiin Suuri teräväpiirtoinen 3,5" värillinen kosketusnäyttö, josta laitetta ohjataan ja tuloksia analysoidaan Infrapuna-anturi, tarkkuus 160 x 120 pikseliä, tarkennettava vaihto-objektiivi, yksityiskohtaiset kuvat ja monipuolinen analyysi Huippunopea infrapuna-anturi (50 Hz), nopeasti muuttuviin mittaustilanteisiin Laaja mittausalue -20 C 400 C QuickRange-Setup: Optimaalinen mitta-alueen säätö pikapainikkeella Analyysia varten vaihdettavissa eri kuvamuotoihin Kokokuva: Infrapuna-/digitaalikuva Kuva kuvassa: Infrapuna-/digitaalikuva, digitaalikuva infrapuna-/, MIX-kuva: Ristihäivytys infrapuna-/digitaalikuva naamiointitoiminnolla Vakio värivalikoima sekä CustomColor-Palettes, mahdollisuus määritellä käyttäjäkohtaisia värivalikoimia Mittausarvojen korjaus ympäristö- ja offsetlämpötilalle, suht. ilmankosteus, mittausetäisyys Laajennettu tosiaikainen analyysi 3 mittauspistettä, 2 mittauslinjaa (vaaka/pysty), 3 mittauspintaa (min/maks/keskiarvon laskenta) Kuuman/kylmän pisteen mittaus ja isoterminen toiminto Tietojen tallentaminen vaihdettavalle SD-kortille Kuvien ja videon tallentaminen myöhempää tarkastelua varten, lisäksi äänen tallennus ja muistilaput-toiminto IP-anturi: jäähdyttämätön mikrobolometri, Erotuskyky: 160 x 120 pikseliä IP-optiikka: germanium-vaihto-objektiivi Näkökenttä: 33 x 24 / 0,3 m (FOV) Erotuskyky: 3,33 mrad (IFOV) Tarkennus: manuaalinen 0,3 m min. Lämpöherkkyys: NETD 0, C Mittausalue: 20 C C, 0 C C Tarkkuus: ±2 C tai ±2% mittausarvosta Näyttö: 3,5" värillinen TFT-kosketusnäyttö Toimintatilat: infrapuna, digitaalikuva, kuva kuvassa, MIX-kuva Kuvatoiminto: 1-2x digitaalinen zoom, rotaatio 0-360, 1 askelarvo resoluutio 640 x 480 pikseliä Tiedostotyyppi: JPEG, MPEG-4 standard (30 Hz), maks. 640 x 480 pikseliä Muisti: mikro-sd 16 GB muistikorttipaikka Liitäntä: Mini-USB / USB 2.0 Liitäntät: mikro-sd, video (HDMI), audio mikrofoni/kuulokkeet Muuta: 7 kielivaihtoehtoa, valkoinen LED, kohteen valaisu Varusteet: ThermoCamera-Vision XP QuickReporting-Software, 2 litium-akkua + ulkoinen latausyksikkö, verkkolaite/laturi + kansainvälinen jännitesovitin, USB-kaapeli, video-/audiokaapeli, mikrofoni/kuulokkeet, 4 GB Mikro-SD-kortti + sovitin, 1/4 -kolmijalkaliitäntä, suojakuori ja häikäisysuoja, ammattikäyttöön soveltuva, kestävä kuljetuslaukku IR-SENSOR 160 x 120 pixel A DISPLAY TOUCH 3.5" TFT ZOOM 2x 360 CAMERA 640 x 480 pixel 635 nm 2 REC jpg/mp4 USB IP 65 1/4 Productivity Tools Standard Benutzerdef. CustomColorPalettes Omien värivalikoiminen luominen, monimutkaistenkin esiasetusten syöttäminen nopeasti ja varmasti Lisävaruste FixPod 155 cm Optimaalinen mitta-alueen säätö pikapainikkeella ONE TOUCH SETTING CustomApps Yksilöllisiä käyttökohteita varten on malleja (apps), joissa parametriasetukset on optimoitu 26,3 C 58,6 C 46,3 C 5,2 C 20,3 C 27,1 C 21

22 22 Ympäristö- ja erikoismittalaitteet

23 LuxTest-Master Ympäristötekijöiden mittalaitteet YMPÄRISTÖ- JA ERIKOISMITTALAITTEET Materiaalien testaus Valaistuksen mittaamiseen työpisteissä, toimistoissa, julkisissa rakennuksissa ja teollisuudessa Herkät fotodiodit ja kosinikorjaus valon havaitsemiseen laajastakin tulokulmasta Suhteellinen mittaustoiminto referenssi- tai vertailumittaukseen Peak-toiminto käsittelee nopeita valaistusmuutoksia Hold-toiminto Automaattinen ja manuaalinen alueen vaihto Nollaus-tasaustoiminto Mittaussuureet: Lux (lm/m 2 ), foot candle (lm/ft 2 ) Min/maks -näyttö 1/4 kolmijalkaliitäntä Mittausalue: 20 Lux Lux Tarkkuus: ± 3% (vertailuhehkulamppu K) Kosini kulmapoikkeama: ± 2% (30 ), ± 6% (60 ) Varusteet: LuxTest-Master, paristo, kuljetuslaukku A /4 9 V AirflowTest-Master DATA-RECORDING hallinta PC:llä Ammattilaistason anemometri ilmavirran, virtaustilavuuden ja tuulen nopeuden mittaamiseen Ympäristölämpötilaa, suhteellista ilmankosteutta ja kastepistettä mittaava laitteeseen integroitu anturi USB-liitin mittausarvojen tallentamista varten PC-ohjelma tietojen tosiaikaista kirjaamista varten Suuri siipipyörä: 65 mm Min/maks -näyttö 1/4" jalustakierre pitkään kestävää mittausta varten Valaistu, helppolukuinen näyttö, jossa näkyy pysyvästi ympäristölämpötila ja suhteellinen ilmankosteus Mittausalue / tarkkuus: Virtausnopeus: 0, m/s / ± 2% Ympäristön lämpötila: C / ± 1,5 C Suhteellinen ilmankosteus: 20%...80% / ± 3% Mittausalue: Ilmavirran: CMM Varusteet: AirflowTest-Master, ohjelmisto, USB-kaapeli, paristo, kuljetuslaukku A REC USB 1/4 9 V SoundTest-Master Melutasomittari integroidulla pitkäaikaismuistilla Melutasojen mittaus vakiokäyrien db (A), db (C) mukaisella taajuudenpainotussuodattimella IEC 61672, tyyppi 2, mukaisesti Valittavilla aikapainotuksilla (Fast 125 ms / Slow 1 s) optimaalinen sovitus meludynamiikkaan Pitkäaikaistallennustoiminto muistipaikalla tai tosiaikarekisteröinti PC:llä Kalibroitavissa ja säädettävissä normaalilla 94 db / 1 khz melutasokalibraattorilla Herkkä elektreetti-kondensaattorimikrofoni irrotettavalla tuulisuojalla Analogiset lähdöt: DC ja AC Esitysohjelmisto PC:lle Mittausalue / tarkkuus: db (A,C) / ± 1,5 db Taajuusalue: 31,5 Hz 8 KHz Varusteet: SoundTest-Master, ohjelmisto, USB-kaapeli, paristot, kuljetuslaukku A x REC USB 1/4 AAA DATA-LOGGING/ -RECORDING suoraan ja PC:lle 23

24 YMPÄRISTÖ- JA ERIKOISMITTALAITTEET Erikoismittaus TireCheck Digitaalinen mittalaite renkaiden ja paisuntasäiliöiden paineen mittaukseen Rengaspaineen mittaus yksiköissä psi ja bar Digitaalinen mittalaite urasyvyyden mittaukseen Lämmitysjärjestelmien paisuntasäiliön paineen mittaukseen Auto Power-off: laite sammuu automaattisesti, kun se on 90 sekuntia käyttämättömänä. Valaistu LC näyttö Rengaspaine Mittausalue: 0,21-6,85 bar maks (3,0-99,5 psi maks) Tarkkuus: ± 0,1 bar / ± 1,5 psi Resoluutio: 0,03 bar / 0,5 psi Varusteet: TireCheck, paristot Urasyvyys Mittausalue: 0-15,8 mm Tarkkuus: Resoluutio: ± 0,5 mm 0,1 mm A x LR44 CoatingTest-Master Kerrospaksuuden mittauslaite metallipohjalle levitettyjen ei-metallisten kerrosten paksuuden mittaukseen Kerrospaksuuden mittaus induktio- tai pyörrevirtausmenetelmällä Mitattavat kerrokset: ei-magneettiset kerrokset (väri, sinkki teräksellä), eristävät kerrokset (väri, eloksoivat kerrokset) ei-rautapitoisella metallilla Pohjamateriaalin automaattinen tunnistus (rautapitoinen / ferromagneettinen, ei rautapitoinen / ei-ferromagneettinen) Muisti 400 mittausarvolle Yhden- ja kahdenpisteen kalibrointi USB-liitäntä mittausarvojen siirtämiseksi tietokoneelle ja arvioimiseksi tietokoneohjelman avulla Min/Max/Avg -näytöt Valaistu, havainnollinen näyttö Magneettinen induktio ± Pyörrevirtausmenetelmä ± Varusteet: CoatingTest-Master, kalibrointireferenssit, ohjelmisto, USB-kaapeli, paristot, kuljetuslaukku DATA-LOGGING /-RECORDING suoraan ja PC:lle USB 2 x AAA A KERROKSEN PAKSUUDEN MITTAUS Monissa eri tilanteissa tarvitaan häiriötöntä kerrospaksuuden mittausta. Kerrospaksuuden tarkkaa ja pistekohtaista mittausta tarvitaan maalaamoiden ja autoteollisuuden laadunvalvontaa varten. Lisäksi siitä on apua esimerkiksi metalliosien jälkeenpäin suoritettavan korroosiosuojauksen tarkistamisessa. Pohjamateriaalin automaattinen tunnistaminen: FE: rautapitoinen / ferromagneettinen NFe: ei rautapitoinen / ei-ferromagneettinen Pistekohtainen tarkka kerrospaksuudenmittaus pienellä mittapäällä 24

25 Videon käyttö tarkastuksessa 25

26 VIDEON KÄYTTÖ TARKASTUKSESSA Digitaaliset endoskoopit MIKRO DIGITAL-TARKASTUS Erikoiskohteet ja vaikeapääsyiset paikat edellyttävät innovatiivisia ratkaisuja. Mitä pienempi ja tukevampi kamerayksikkö on, sitä monipuolisemmat ovat kameran käyttökohteet; kotitalouksissa, teollisuudessa ja rakennuksilla. Tehokasta tekniikkaa 10 m Erikokoisia, erilaisin kiinnittimin varustettuja kamerapäitä EXTRA LONG VIDEO INSPECTION SYSTEM Mallit VideoScope One VideoScope Plus VideoScope XXL VideoFlex G3 Värinäyttö 180 kuvan rotaatio Zoom-toiminto LED-valaistus Tallennus Kuvan tallennus Videon tallennus TV-Out-liitäntä Taipuisan kaapelin pituus 1,5 m 2,0 m 5,0 m 1,5 m / 10 m Kamerapään ø 9 mm 9 mm 9 mm 6 / 9 mm Kamerapään IP-luokitus IP 67 IP 67 IP 67 IP 68 Litiumakku TopClips - lisävarusteet / TopGuide - lisävarusteet / = käytettävissä = lisävaruste 26

27 Digitaaliset endoskoopit VIDEON KÄYTTÖ TARKASTUKSESSA VideoScope One UUSI 1,5 m DOF 3 7 cm Kompakti videotähystin vaikeapääsyisten paikkojen tarkastukseen Taipuisaan kaapeliin kiinnitetty kamera siirtää kuvia suoraan LC-monitorille. 4 korkeateholediä valaisevat kohteen tehokkaasti 2-kertainen digitaalinen zoomaus 10 % portain DOF: Syväterävyysalue 3 7 cm Ulkoisen monitorin käyttö TV-Out-liitännän kautta Kompakti kamerapää on riittävän pieni lähes mahdottomienkin alueiden tarkastamiseen. Kuvien 180 kierto näytössä Kameran pää: ø 9 mm Varusteet: VideoScope One, paristot A ø 9 mm CAMERA 320 x 240 pixel LED LIGHT IP 67 DISPLAY 320 x 240 pixel ZOOM 2x 4 x AA VideoScope Plus UUSI Kompakti videotähystin tallennustoiminto Taipuisaan kaapeliin kiinnitetty kamera siirtää kuvia suoraan LC-monitorille. REC-toiminto - Kuvan ja videon tallennus: Tallennus SD-muistikortille myöhempää analysointia varten. SDHC-muistikortin formatointi Suora datansiirto PC:lle 4 korkeateholediä valaisevat kohteen tehokkaasti 1,5-kertainen digitaalinen zoomaus 10 % portain DOF: Syväterävyysalue 3 7 cm Ulkoisen monitorin käyttö TV-Out-liitännän kautta Kompakti kamerapää on riittävän pieni lähes mahdottomienkin alueiden tarkastamiseen. Kuvien 180 kierto näytössä Kameran pää: ø 9 mm Varusteet: VideoScope Plus 2 m, USB/REC-kaapeli, tallennusohjelma, paristot 2 m DOF 3 7 cm A VideoScope XXL UUSI Tuote kuten VideoScope Plus DOF: Syväterävyysalue 1 6 cm Varusteet: VideoScope XXL 5 m, USB/REC-kaapeli, tallennusohjelma, paristot 5 m DOF 1 6 cm A ø 9 mmm CAMERA 640 x 480 LED IP 67 DISPLAY 320 x 240 pixel LIGHT pixel ZOOM 1,5x REC USB 4 x AA 27

28 VIDEON KÄYTTÖ TARKASTUKSESSA Digitaaliset endoskoopit VideoFlex G3 UUSI ø 9 mm 1,5 m DOF 1 6 cm Ammattilaistason videotarkastusjärjestelmä vaikeapääsyisten paikkojen näköhavaintoihin perustuvaan tarkastamiseen myös pitkältä etäisyydeltä FlexCamera G3 1,5 m: Taipuisaan kaapeliin kiinnitetty kamera siirtää kuviasuoraan LC-monitorille. 4 korkeateholediä valaisevat kohteen tehokkaasti Kirkkaan LED-valon palaessa kamera pystyy tuottamaan kuvia ja videotallenteita myös erittäin heikossa valossa. 1,5-kertainen digitaalinen zoomaus 10 % portain Ulkoisen monitorin käyttö TV-Out-liitännän kautta Kompakti kamerapää on riittävän pieni lähes mahdottomienkin alueiden tarkastamiseen. REC-toiminto - Kuvan ja videon tallennus: Tallennus SD-muistikortille myöhempää analysointia varten. Suora datansiirto PC:lle Näytön koko: 3,5 Kuvien 180 kierto näytössä Peili-toiminnolla voi muokata peilikuvana tallennettuja tiedostoja. DOF: Syväterävyysalue 1 6 cm Kamerayksikön vaihto mahdollista tarkastuskohteen mukaan ( Flex-, Micro- und UltraCamera G3- lisävarusteet) Kuvan / videon tiedostomuoto: Muisti (ulkoinen): TopClips G3 TopGuide G3 LI-ION BATTERY PACK A MultiConnect- System G3 Varusteet: VideoFlex G3, FlexCamera 1,5 m, kameran pää: ø 9 mm, litiumakku, verkkolaite/laturi ja kansainvälinen jännitesovitin, USB-/RECkaapeli, tallennusohjelma, 4 GB Mikro-SD-kortti, videokaapeli, TopClips G3, TopGuide G3, kuljetuslaukku JPEG / AVI tuki enint. 8 GB SD-kortille VideoFlex G3 Micro UUSI Tuote kuten VideoFlex G3 ilman MicroCamera G3 1,5 m DOF: Syväterävyysalue 1 6 cm Varusteet: VideoFlex G3, MicroCamera G3 1,5 m, kameran pää: ø 6 mm Lisävarusteet: ei lisävarusteita VideoFlex G3 ilman TopClips G3, TopGuide G3 ø 6 mm 1,5 m DOF 1 6 cm A VideoFlex G3 Ultra UUSI Tuote kuten VideoFlex G3 ilman UltraCamera G3 10 m DOF: Syväterävyysalue 1 6 cm Varusteet: VideoFlex G3, UltraCamera G3 10 m, kameran pää: ø 9 mm, Lisävarusteet: ei lisävarusteita VideoFlex G3 10 m DOF 1 6 cm A ø 9 mm CAMERA 640 x 480 pixel LED LIGHT IP 68 DISPLAY 320 x 240 pixel 3,5" ZOOM 1,5x REC USB Li-Ion Battery 28

29 Putkien ja rakenteiden tarkastus VIDEON KÄYTTÖ TARKASTUKSESSA VideoControl-Master IMAGE-/VIDEO RECORDING/ EDITING SYSTEM suoraan ja PC:lle Rolladapter COLOUR TFT Liitäntä kameran eri yksiköille 5,0" värinäyttö, valaistut näppäimet RA 25 > 96 mm Videon tiedostomuoto: ASF / 30 kuvaa / s. Kuvan tiedostomuoto: JPEG Muisti (ulkoinen): tuki enint. 16 GB SD-kortille Kosteus: maks. suhteellinen ilmankosteus 90% (ei kondensoiva) LED: 10 kirkkausastetta RA 31 > 160 mm Rolladapter-sovitin? PipeControl-kamerayksikön kohdistamiseen aksiaalisesti putkissa, hormeissa, ja ilmastointikanavissa SafetyLens ja CameraProtector Linssinsuojus suojaamaan kamerapäätä likaantumiselta ja iskuilta PipeControlMobile set 20 m DOF 5 60 cm RA 25 > 96 mm VideoControl-Master Monipuolinen modulaarinen pääyksikkö teollisuuden ja rakennusalan ammattikäyttöön, virheiden paikantaminen tehokkaasti Suuri 5,0" teräväpiirtoinen värinäyttö kohteiden yksityiskohtaiseen tarkasteluun Integroitu kuvien ja videon tallennus Tietojen tallennus SD-kortille USB 2.0 liitäntä tiedonsiirtoon Ulkoisen monitorin käyttömahdollisuus Ladattava li-ioni-akku Kestävä, kosteussuojattu malli PipeControlMobile-Camera Kätevä kamerayksikkö mobiilikäyttöön 25 mm kamerapää ruostumatonta terästä Kela, 20 m kaapeli, DOF: Syväterävyysalue 5 60 cm Taipuisa spiraalijousi estää järjestelmän vetäytymisen takaisinpäin Säädettävä, tehokas kohteen valaisu, 12 korkeateholediä Vahvistettu, kestävä kaapeli (ø 5,8 mm) ohjaa kameraa tarkasti Rolladapter-sovitin putkille > 96 mm tallennusohjelma Varusteet: VideoControl-Master, PipeControlMobile-Camera 20 m, USB-kaapeli, tallennusohjelma, 4 GB SD-kortti, verkkolaite/laturi, AV-kaapeli, kantohihna, Rolladapter, SafetyLens, CameraProtector 25mm, täydellisenä Sortimo L-BOXX 238 :ssä L VIDEOCONTROL-MASTER CAMERA ø 25 mm 640 x 480 pixel 5" TFT 360 ZOOM 2x REC USB IP 65 1/4 640 x 480 pixel LED LIGHT IP 68 L-BOXX 29

30 RAKENNUSTEN VIDEON KÄYTTÖ TARKASTUS, TARKASTUKSESSA VIDEON KÄYTTÖTARKASTUKSESSA, MATERIAALIEN TESTAUS Putkien ja rakenteiden tarkastus LEVELFLEX LevelFlex: Optimaalinen kuvanlaatu vaakasuuntaisen itsetasauksen ansiosta Kamerapää, jossa 12 teho-lediä Vaihtoadapteri kamerayksikön helppoon vaihtoon PipeControl-LevelFlex set VideoControl-Master Monipuolinen modulaarinen pääyksikkö teollisuuden ja rakennusalan ammattikäyttöön, virheiden paikantaminen tehokkaasti Suuri 5,0" teräväpiirtoinen värinäyttö kohteiden yksityiskohtaiseen tarkasteluun Integroitu kuvien ja videon tallennus Tietojen tallennus SD-kortille USB 2.0 liitäntä tiedonsiirtoon Ulkoisen monitorin käyttömahdollisuus Ladattava li-ioni-akku Kestävä, kosteussuojattu malli CAMERA Kameratyyppi: CMOS kuva-anturi Kameran pää / kaapeli: ø 31 mm, IP 68 (upotussyvyys 20 m, 1h) Näkökenttä: 71 Syväterävyysalue: cm Kaapelin läpimitta: 6 mm Kaapelin pituus: 30 m Pienin taivutussäde: 39 cm 30 m DOF 5 60 cm RA 31 PipeControl-LevelFlex-Camera Ammattitasoinen kamerayksikkö integroidulla itsetasauksella kameran optimaaliseen suuntaukseen 31 mm kamerapää ruostumattomasta teräksestä, vaihtoadapteri Taipuisa spiraalijousi varmistaa takaisin vetämisen Säädettävä, tehokas kohteen valaisu, 12 korkeateholediä Tukeva, säädettävä kela sekä 30 m kaapeli Vahvistettu, kestävä kaapeli (ø 6 mm) ohjaa kameraa tarkasti Rolladapter-sovitin putkille >160 mm tallennusohjelma > 160 mm Varusteet: PipeControl-LevelFlex-Camera 30 m VideoControl-Master, USB-kaapeli, tallennusohjelma, 4 GB SD-kortti, verkkolaite/laturi, AV-kaapeli, kantohihna, Rolladapter, ohjauskaapeli, täydellisenä Sortimo L-BOXX 136 :ssä VideoControl-Master pidike L VIDEOCONTROL-MASTER CAMERA ø 31 mm 640 x 480 pixel 5" TFT 360 ZOOM 2x REC USB IP 65 1/4 640 x 480 pixel LED LIGHT IP 68 L-BOXX 30

31 Sähköiset koestimet 31

32 SÄHKÖISET KOESTIMET Paristo-, akkutesteri ja jännitetesteri TALO- JA SÄHKÖTEKNIIKKA Kosketukseton jännitteenkoetin, täysin suojattu yleismittari ja yleiskäyttöinen ja joustava kaapelinhakulaite: Vaativat ammattilaiset tuntevat elektronisten tarkastuslaitteiden monipuoliset toiminnot. Näistä laitteista löytyy jokaiseen käyttöön sopiva mittalaite. Johdannossa on yleiskuva sähköisistä koestinlaitteista ja niiden käyttöalueista. Mallit Käyttöalueet ActivePen AC-Check ActiveFinder ActiveTester ActiveMaster ActiveMaster Digital Ilmaisu AC V kosketukseton V kosketukseton V kosketukseton V V Paikannus Sähkö- / metallijohdot Varmennus Toiminta-/johtavuustesti Vaihe Vaihe Vaihe Johtavuus / Vaihe Johtavuus / Vaihe Tunnistus Jännitteet 12, 24, 36, 50, 120, 230, 400 V 12, 24, 36, 50, 120, 230, 400, 690 V 12, 24, 36, 50, 120, 230, 400, 690 V Yksiköt V CAT CAT III 600V CAT III 1000V CAT III 1000V CAT III 400V CAT II 1000V CAT IV 600V CAT III 1000V CAT II 1000V CAT IV 600V CAT III 1000V LiveCheck LiveTester Plus Varmennus/ johdotus, L/N napaisuus, PE johtimen johdotus, L/N napaisuus, PE johtimen/ vikajännitteen ilmaisin, FI/RCD pikatesti CAT CAT III 300V CAT III 300V 32

33 Yleismittari SÄHKÖISET KOESTIMET Ilmaisu Sähköisten vaihtovirtakenttien / potentiaalin ilmaisu Paikannus Johdinvetojen paikannus lähettimellä ja vastaanottimella Varmennus Toiminta- ja johtavuustesti Tunnistus Jännitteiden tunnistus Sähköisten suureiden määritys Toimintajännitteen ja jännitehuippujen turvallisuusluokitus U Jännite V (voltti) AC / DC I Virta A (ampeeri) AC / DC C Kapasitanssi F (faradi) DC f Taajuus Hz (hertsi) AC V Toimintasuhde % (prosentti) AC MultiMeter- MultiMeter MultiMeter- MultiMeter- MultiMeter- LAN- Check CableChecker LAN CableChecker AC-Tracer CableTracer V kosketukseton V kosketukseton V kosketukseton V kosketukseton Johtavuus Johtavuus / Vaihe Johtavuus / Vaihe Johtavuus jännitteetön jännitteetön jännitteetön katko, oikosulku, virhekytkentä, ristiinkytkentä katko, oikosulku, virhekytkentä, ristiinkytkentä V Nimellisjännite V jännitteetön/ Nimellisjännite Paristotester alkali Paristotester alkali, NiMH 12, 50, 120, 230, 400 V %, Hz CAT III 300V CAT III 300V CAT II 250V CAT III 1000V CAT III 1000V CAT IV 600V CAT III 600V CAT III 300V CAT II 300V CAT III 300V CAT I CAT II CAT III CAT IV 33

34 SÄHKÖISET KOESTIMET Paristo- ja akkutesteri Kaikkien yleisten paristotyyppien testaukseen (AA / AAA / C / D / 9 V / pieni nappiparisto) Helppolukuinen 3-värinen asteikko paristojen varaustilan näyttöön Helppo käyttää portaattomasti siirrettävien liukukoskettimien ja hyvin käsillä olevien kotelokoskettimien ansiosta Ei tarvitse paristoja Kompakti koko (sopii kaikkiin työkalupakkeihin) Mittausalue: 1,5 V / 9,0 V Varusteet: BatteryCheck A Kaikkien yleisten paristojen ja akkujen testaukseen (AA / AAA / C / D / 9 V / pienet/suuret nappiparistot) Erilaisten akkutyyppien testaukseen: Alkali (AlMn), Sinkki-hiili (ZnC), Litium (LiMnO2), Nikkelimetallihydridi (NiMH) LCD-asteikko varaustilan näyttöön Kompakti koko (sopii kaikkiin työkalupakkeihin) Mittausalue: 1,2 V / 1,5 V / 3,0 V / 8,4 V / 9,0 V Varusteet: PowerCheck, paristo A AAA LiveCheck UUSI Luotettava apulainen jokaiselle ammattilaiselle ja harrastajarakentajalle Testaa pistorasian mahdollisen virhekytkennän Tunnistaa pistorasian, jossa maadoitusjohto on kytketty väärin Testaa L/N-napaisuuden sähkölaitteiden turvallisempaa kytkemistä varten Mittaustulosten arviointi koodien selitteiden avulla Mittausalue: 230 V / ± 10% Taajuusalue: 50 Hz Varusteet: LiveCheck A CAT II 300 V IP 20 LiveTester Plus UUSI Luotettava apulainen jokaiselle ammattilaiselle ja harrastajarakentajalle Testaa pistorasian mahdollisen virhekytkennän PE-johtimen vianilmaisin LC-näytöllä. Ilmaisee vikajännitteet yksiselitteisesti. Testaa L/N-napaisuuden sähkölaitteiden turvallisempaa kytkemistä varten FI/RCD-pikatesti 30 ma virralla vikavirtasuojakytkimien testaamiseen Mittaustulosten arviointi koodien selitteiden avulla Mittausalue: 230 V / ± 10% Taajuusalue: 50 Hz FI/RCD testivirta: 30 ma / ± 15% Varusteet: LiveTester Plus A CAT II 300 V IP 20 UUSI sähköliitännöissä Nopea ja luotettava vaiheenkoetin Yksinkertainen ja pidetty apuväline, merkkivalo Pienikokoinen, käytännöllinen taskuklipsi, mahtuu paidantaskuun ja jokaiseen työkaluboksiin Kaksi eri pituista vaiheenkoetinta Mittausalue: 150 V 250 V Taajuusalue: 50 Hz 500 Hz Varusteet: TipTest Duo A max 250 V 34

35 Jännitetesteri SÄHKÖISET KOESTIMET ActivePen Jännitteen turvalliseen kosketuksettomaan testaukseen Paikantaa sähköjännitteet kaapeleissa, pistorasioissa, lampunkannoissa ja varokkeissa Tutkii L/N-johtimien napaisuuden pistorasioista ja liittimistä Löytää katkokset johtimissa ja kaapeleissa Sähköjännitteiden selkeä LED-ilmaisu Jännitealueet: 200 V/AC V/AC, taajuus: Hz Varusteet: ActivePen, paristot A CAT III 600V 2x AAA AC-Check Kosketukseton jännitteenkoetin, säädettävä herkkyys Paikantaa sähköjännitteet kaapeleissa, pistorasioissa, lampunkannoissa ja varokkeissa Tutkii L/N-johtimien napaisuuden pistorasioista ja liittimistä Löytää katkokset johtimissa ja kaapeleissa Erittäin herkkä syvällä olevien johtimien seuranta Sähköjännitteiden selkeä LED-ilmaisu Jännitealueet: V/AC, taajuus: Hz Varusteet: AC-Check, paristot A CAT III 1000V AutoSound LED LIGHT 2x AAA ActiveFinder Kosketukseton, kätevä jännitetesteri sähkökenttien turvalliseen paikannukseen Paikantaa sähköjännitteet kaapeleissa, pistorasioissa, lampunkannoissa ja varokkeissa Löytää katkokset johtimissa ja kaapeleissa Tutkii L/N-johtimien napaisuuden pistorasioista ja liittimistä Erittäin herkkä syvällä olevien johtimien seuranta (Zoom) Sähköjännitteiden selkeä LED-ilmaisu Integroitu taskulamppu erillisellä katkaisimella Vankka, iskunkestävä laadukas kotelointi Jännitealueet: V/AC, taajuus: Hz Varusteet: ActiveFinder, paristot A CAT III 1000V AutoSound 2x AAA ActiveTester Yleiskäyttöinen jännitetesteri koko rakennussähköalalle Luotettava ja nopea jännitetesteri tärkeimmillä nimellisjännitteillä Automaattinen vaihtojännite- (AC) ja tasajännitetestaus (DC) Automaattinen alueen ja toiminnon vaihtokytkentä, välitön koestus ja mittaus Ei tarvitse paristoja Vankka, kätevä kotelo tilaa säästävässä minikoossa CAT III 400V IP 64 Jännitealueet: 12, 24, 36, 50, 120, 230, 400 V/AC +/-12, 24, 36, 50, 120, 230, 400 V/DC LED-näyttö: 12, 24, 36, 50, 120, 230, 400 V napaisuus plus/miinus Varusteet: ActiveTester, suojatulpat A ActiveMaster Luotettava mittalaite jännite- ja johtavuuskoestuksiin Jännitetesteri tärkeimmillä nimellisjännitteillä Automaattinen vaihto- (AC) ja tasajännitetestaus (DC) Automaattinen alueen ja toiminnon vaihtokytkentä, välitön koestus ja mittaus Yksivaihetesti ja kiertokenttätesti vaiheen suunnan näytöllä Yksinapainen vaihekoestus Automaattinen johtavuustesteri merkkiäänellä Turvallisuuden itsetestaus (AC-varoitus) 50 V:sta lähtien, toimii myös hätäkäytössä ilman akkua Vankka, kätevä kotelo lukittavalla testivälillä Jännitealueet: 12, 24, 36, 50, 120, 230, 400, 690 V AC/DC Huippuvirta: Is < 3,5 ma Varusteet: ActiveMaster, suojatulpat, paristot A CAT II 1000V CAT III 1000V CAT IV 600V AutoSound IP 64 2x AAA 35
