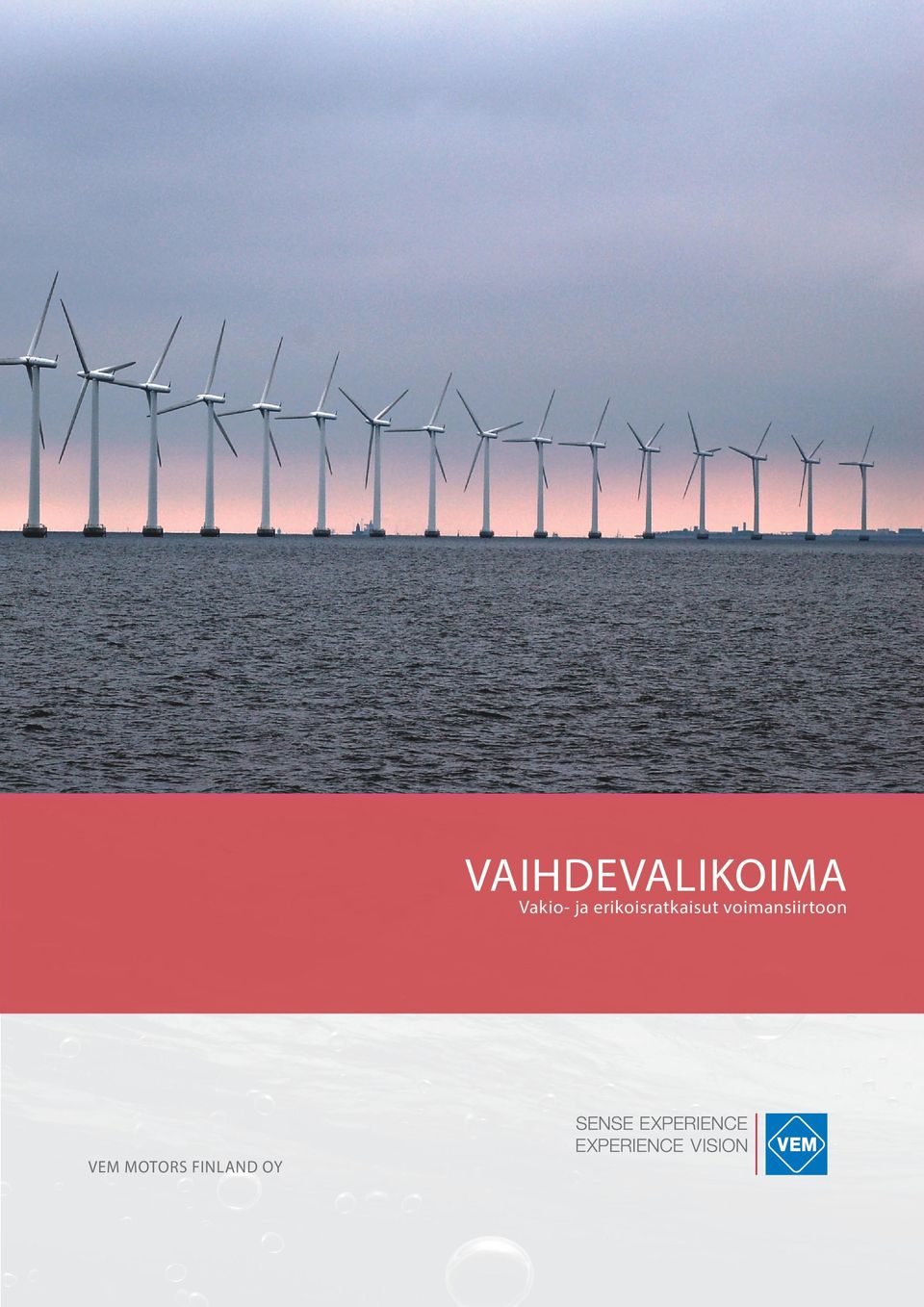

1 VEM MOTORS FINLAND OY VAIHDEVALIKOIMA Vakio- ja erikoisratkaisut voimansiirtoon

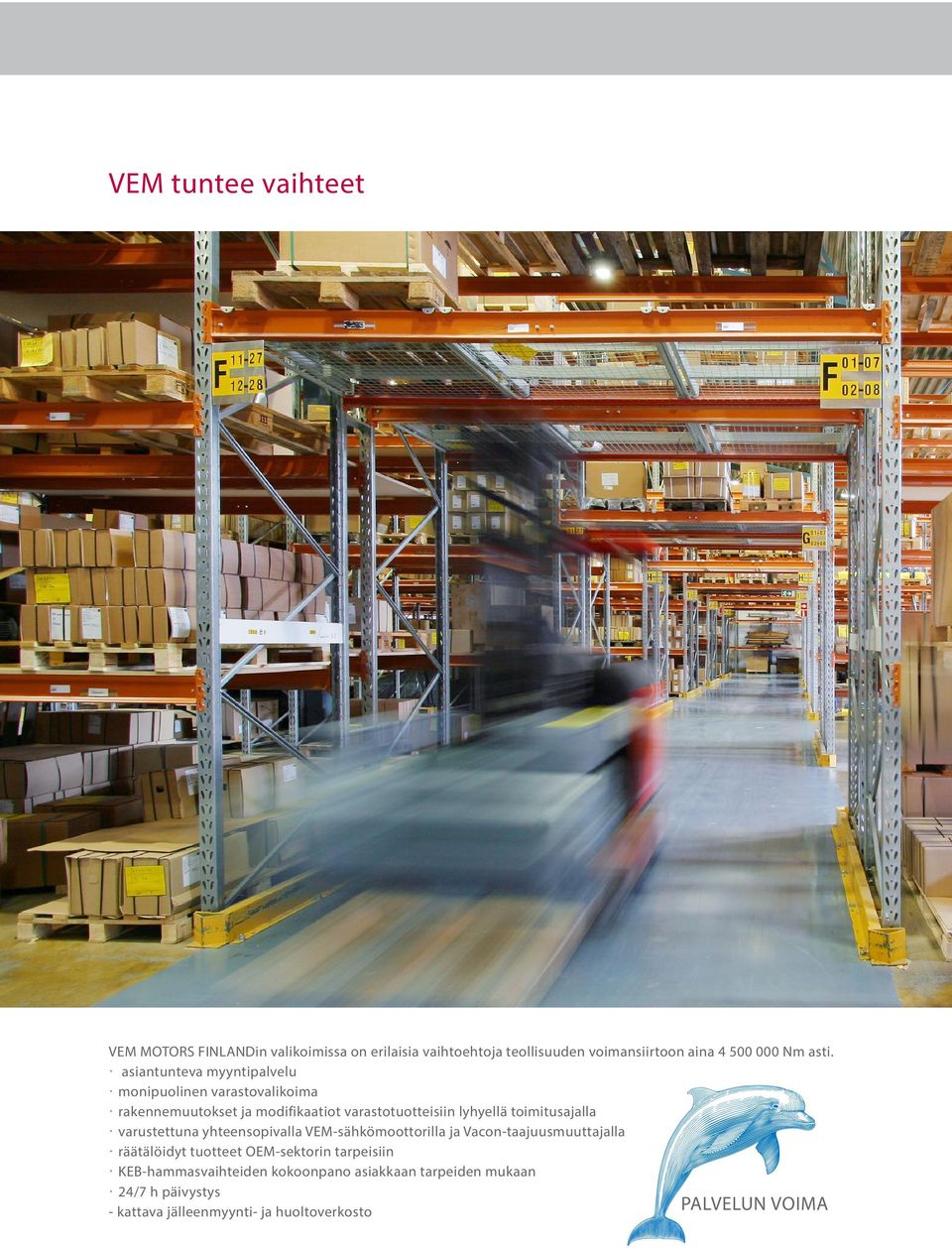

2 VEM tuntee vaihteet VEM MOTORS FINLANDin valikoimissa on erilaisia vaihtoehtoja teollisuuden voimansiirtoon aina Nm asti. asiantunteva myyntipalvelu monipuolinen varastovalikoima rakennemuutokset ja modifikaatiot varastotuotteisiin lyhyellä toimitusajalla varustettuna yhteensopivalla VEM-sähkömoottorilla ja Vacon-taajuusmuuttajalla räätälöidyt tuotteet OEM-sektorin tarpeisiin KEB-hammasvaihteiden kokoonpano asiakkaan tarpeiden mukaan 24/7 h päivystys - kattava jälleenmyynti- ja huoltoverkosto PALVELUN VOIMA

toimitusajalla varustettuna yhteensopivalla VEM-sähkömoottorilla ja Vacon-taajuusmuuttajalla räätälöidyt tuotteet OEM-sektorin

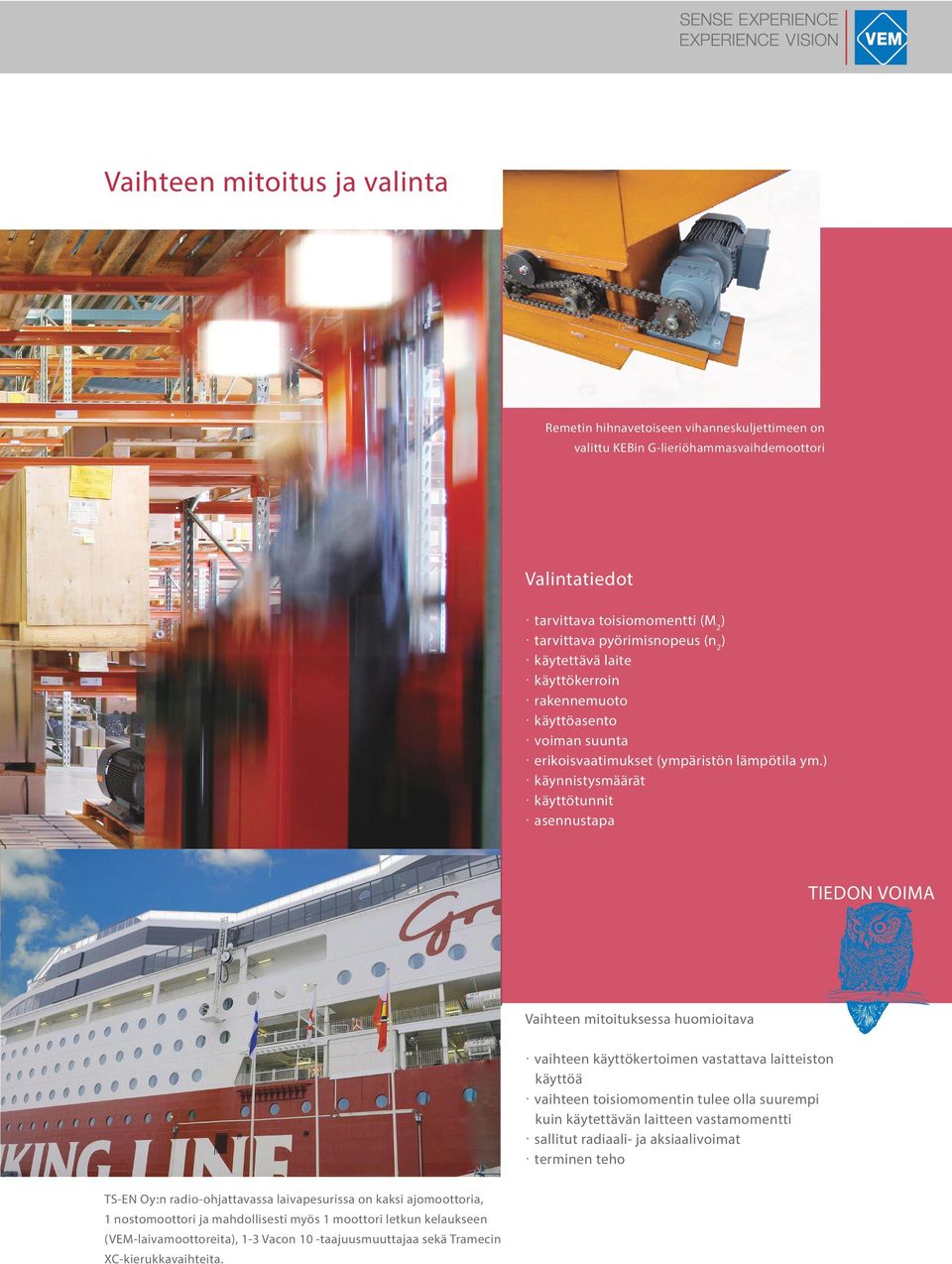

3 Vaihteen mitoitus ja valinta Remetin hihnavetoiseen vihanneskuljettimeen on valittu KEBin G-lieriöhammasvaihdemoottori Valintatiedot tarvittava toisiomomentti (M2) tarvittava pyörimisnopeus (n2) käytettävä laite käyttökerroin rakennemuoto käyttöasento voiman suunta erikoisvaatimukset (ympäristön lämpötila ym.) käynnistysmäärät käyttötunnit asennustapa TIEDON VOIMA Vaihteen mitoituksessa huomioitava vaihteen käyttökertoimen vastattava laitteiston käyttöä vaihteen toisiomomentin tulee olla suurempi kuin käytettävän laitteen vastamomentti sallitut radiaali- ja aksiaalivoimat terminen teho TS-EN Oy:n radio-ohjattavassa laivapesurissa on kaksi ajomoottoria, 1 nostomoottori ja mahdollisesti myös 1 moottori letkun kelaukseen (VEM-laivamoottoreita), 1-3 Vacon 10 -taajuusmuuttajaa sekä Tramecin XC-kierukkavaihteita.

) käynnistysmäärät käyttötunnit asennustapa TIEDON VOIMA Vaihteen mitoituksessa huomioitava vaihteen käyttökertoimen vastattava laitteiston käyttöä vaihteen toisiomomentin tulee olla suurempi kuin

4 VAKIO- JA KUNNOSSAPITOVAIHTEET Eurooppalaista laatutuotantoa Tramec ja Varmec valmistavat viimeisteltyjä, korkealaatuisia vaihteita, joiden kaikki komponentit ovat alkuperältään eurooppalaisia. Modernin ja joustavan tuotantotavan ansiosta tehtaiden toimitusvalmius on erittäin hyvä. Tramec ja Varmec -tuotteet soveltuvat lukemattomiin erityyppisiin käyttöihin. T-lieriökartiovaihteet Välityssuhdealue 8-630: Nm 9 kokoa Runsaasti lisävarusteita, kuten momenttituki, toisiolaippa Z-rinnakkaisvaihteet Välityssuhdealue 5-250: Nm 6 kokoa Runsaasti lisävarusteita, kuten momenttituki, toisiolaippa CV-inline -lieriövaihteet Välityssuhdealue 1,2-317: Nm 1-, 2- tai 3-portainen Saatavana erikokoisilla toisioakseleilla ja toisiolaipalla P-tappivaihteet Välityssuhdealue 5-63: Nm 6 kokoa Toisioakselin ø mm R-kulmavaihteet Välityssuhdealue 1-10: Nm 5 kokoa RL-kulmavaihteet Välityssuhdealue 1:1, 2;1 0,9-42 Nm 6 kokoa CAD 3/2D-mallit ladattavissa varmec.it ja tramec.it X-kierukkavaihteet Välityssuhdealue 5-100:1 6,5-883 Nm Koot XXC-kaksoiskierukkavaihteet Välityssuhdealue : Nm Koot 30/30-63/110 S/B-kierukkavaihteet Välityssuhdealue : Nm Koot H-lieriökierukkavaihteet Välityssuhdealue : Nm Koot REP-tarkkuusplaneettavaihteet Max.välys 4-8 arcmin, 0,067-0,133 (portaita 1-3) Välityssuhdealue 3-343: Nm 4 kokoa EP-planeettavaihteet Max.välys 8/10 arcmin, 0,133/0,167 (portaita 1/2) Välityssuhdealue 3-100: Nm 5 kokoa MASALAN VARASTOTUOTTEET Tramec S- ja B-sarjan kierukkavaihteita eri välityksillä Tramec X-sarjan kierukkavaihteista kaikki koot, useita eri välityksiä lisävarusteineen Varmec-hammasvaihteet IEC-moottoriliitännällä

T-lieriökartiovaihteet Välityssuhdealue 8-630:1 110-11840 Nm 9 kokoa Runsaasti lisävarusteita, kuten momenttituki, toisiolaippa Z-rinnakkaisvaihteet Välityssuhdealue 5-250:1 180-11500 Nm 6 kokoa

5 LAADUN VOIMA Vahvaa valurautaa KEB tunnetaan erityisesti kestävistä valurautaisista vaihdemoottoreista, jonka kaikki vaihdesarjat ovat muunneltavia ja varusteltavissa esimerkiksi Combi-jarruilla. Kaikki sarjat on saatavilla myös IEC-, servo- tai erikoismoottoriliitännällä. KEBin G-sarjan koot G0-G4 kaikkine moottoritehoineen ja välityssuhteineen on saatavilla suoraan tuotantopalvelustamme erittäin lyhyellä toimitusajalla. G-lieriöhammasvaihdemoottorit S-lieriökierukkavaihdemoottorit Tehoalue 0,12-45 kw Nm 2-6 -portainen rakenne 10 vaihdekokoa Tehoalue 0,12-7,5 kw Nm 5 vaihdekokoa F-tappivaihdemoottorit K-lieriökartiovaihdemoottorit Tehoalue 0,12-45 kw Nm 2-6 -portainen rakenne 7 vaihdekokoa Tehoalue 0,12-45 kw Nm 3-portainen rakenne 10 vaihdekokoa MASALAN VARASTOTUOTE KEB G-lieriöhammasvaihdemoottorit Vaihdemoottoreiden tekniset tiedot (suomeksi), cadmallit ja mittakuvat ladattavissa keb-drive.de

KEBin G-sarjan koot G0-G4 kaikkine moottoritehoineen ja välityssuhteineen on saatavilla suoraan tuotantopalvelustamme erittäin lyhyellä toimitusajalla.

6 ERIKOIS- JA TEOLLISUUSVAIHTEET Vääntövoimaa haastaviin sovelluksiin ja kovaan käyttöön Reggiana Riduttori kehittää ja valmistaa planeetta- ja teollisuusvaihteita erittäin vaativiin ja raskaisiin käyttöihin. Reggiana Riduttorin huippumoderni tuotantolaitos sijaitsee Italiassa Parman lähistolla. Vaihteet voidaan valmistaa yksittäiskappalein asiakkaan tarpeiden mukaan, esimerkiksi suuremmat toisiomomentit tai erikoishitaat planeettavaihteet. Reggiana Riduttori planeettavaihteet Suorat ja kulmamalliset planeettavaihteet Kääntökäytöt suurille radiaalikuormille 1-4 -portainen rakenne Nm Useita toisioakselivaihtoehtoja ja erikoisakseleita Moottoriliitännät IEC Sovelluksia: Murskaimet, kuljettimet, kääntökoneistot, nostimet, sakeutuslaitteet, sekoittimet Planeettavaihteiden 2D/3D-kuvat ladattavissa rr.tetraservice.com Reggiana Riduttori teollisuusvaihteet P-lieriövaihteet Välityssuhdealue 1,12-500: Nm RH- ja RV -kartiovaihteet Välityssuhdealue 5-400: Nm Saatavilla useita lisävarusteita, kuten momenttituki tai kutistusrengas Sovelluksia: Sementtimyllyt, kuljettimet, nostolaitteet, vinssit, kuulamyllyt

Vaihteet voidaan valmistaa yksittäiskappalein asiakkaan tarpeiden mukaan, esimerkiksi suuremmat toisiomomentit tai erikoishitaat planeettavaihteet.

7 LAADUN VOIMA Planeettavaihteen etuja Kustannustehokas Edullinen suhteessa välitettyyn momenttiin Suuri välityssuhde/välitysporras Välityssuhde muodostuu aurinkopyörän ja kehäpyörän hampaiden suhteesta, joten planeettavaihteessa ei välttämättä tarvita yhtä montaa välitysporrasta kuin vastaavassa lieriövaihteessa. Suuri toisiomomentti, pieni koko Pienikokoisesta planeettavaihteesta saadaan suuri toisiomomentti, koska useampi hammaspyörä välittää momenttia. Paino [kg] 450 Planeettavaihde Rinnakkaisvaihde Sallii suuret radiaalikuormat Planeettavaihteessa vaihteen sisäisten voimien summa on 0. Tästä syystä ensiö- ja toisioakselit välittävät ainoastaan momenttia, ja suuremmat radiaalivoimat kuin esim. vastaavalla lieriövaihteella ovat mahdollisia. Hiljainen vaihde Mm. planeettapyörien pienen kehänopeuden johdosta Hyvä hyötysuhde Tyypillisesti n. 98 % / välitysporras Erittäin paljon välityssuhdevaihtoehtoja Toisiomomentti [danm] Reggiana Riduttorin lieriö-, lieriö- kartio- ja planeettavaihteita takomokäytössä.

Suuri toisiomomentti, pieni koko Pienikokoisesta planeettavaihteesta saadaan suuri toisiomomentti, koska useampi hammaspyörä välittää momenttia.

8 VEM MOTORS FINLAND OY Kehänreuna 4, MASALA Keskus / Myynti Faksi / myynti@vem.fi
