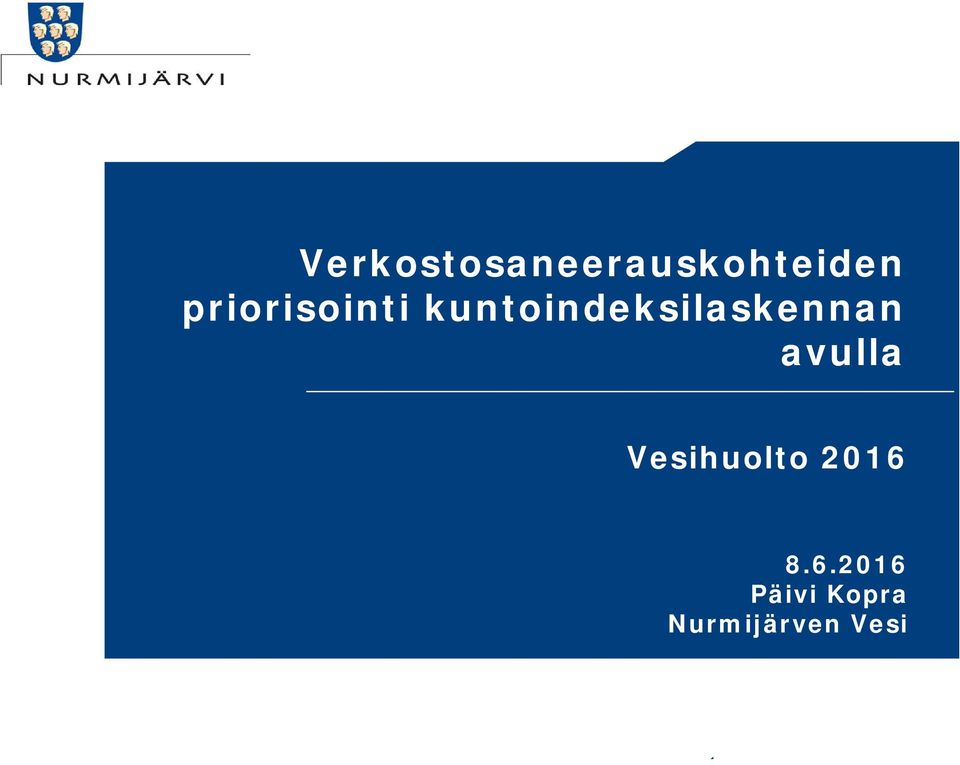

1 Verkostosaneerauskohteiden priorisointi kuntoindeksilaskennan avulla Vesihuolto Päivi Kopra Nurmijärven Vesi

2 Nurmijärven Vesi Vesijohtoverkoston pituus 320 km Jätevesiverkoston pituus 290 km Pumpattu vesimäärä 2,2 milj. m 3 Puhdistettu jätevesimäärä 3,0 milj. m 3 Nurmijärven Veden asiakasmäärä (vuoden 2015 tiedot) m 3 / Nurmijärvi

3 Yleistä priorisointimenetelmästä Verkostosaneerauskohteiden priorisointimenetelmä huomioi putkien kriittisyyden ja putkien rakenteellisen ja toiminnallisen kunnon Putkien kriittisyys huomioidaan vesijohto- ja jätevesiviemäriverkostoille tehdyn kriittisyysluokituksen kautta Putken kuntoa arvioidaan monien tekijöiden, kuten putken ominaisuustietojen ja kuntohavaintojen sekä verkostomallinnuksen ja erilaisten kunnossapito- ja huoltotöiden dokumentoinnin kautta saatujen tietojen avulla Sekä kriittisyysluokituksen muodostaminen että kuntotiedon hyödyntäminen tehtiin indeksilaskennan avulla verkkotietojärjestelmässä kriittisyysluokkaindeksi 3 kuntoindeksi Nurmijärvi

putken ominaisuustietojen ja kuntohavaintojen sekä verkostomallinnuksen ja erilaisten kunnossapito- ja huoltotöiden dokumentoinnin kautta saatujen tietojen avulla

4 Indeksilaskennan periaate Indeksilaskennassa erilaisille tekijöille annetaan pisteitä Eri tekijöitä painotetaan pisteiden avulla halutulla tavalla Laskennassa kaikkien kohteeseen liittyvien tekijöiden pisteet lasketaan yhteen indeksi Kohde voi olla esim. putki, venttiili, kaivo tai alue 4 Nurmijärvi

tavalla Laskennassa kaikkien kohteeseen liittyvien tekijöiden pisteet

5 Kriittisyysluokitus Verkoston jokainen vesijohto- ja jätevesiviemäriputki, venttiili ja jäteveden tarkastuskaivo saavat kriittisyysluokan Kriittisyysluokkia on kolme 1. luokka erittäin kriittiset putket 2. luokka kriittiset putket 3. luokka normaalit putket (Huom. tähän luokkaa kuuluvat kaikki loput putket, jotka eivät kuulu luokkaan 1 tai 2) 5 Nurmijärvi

luokka erittäin kriittiset putket 2. luokka kriittiset putket 3.

6 Kriittisyysluokan määräävät tekijät 1) Onko putki päävesijohto tai kokoojaviemäri? Työn ensimmäinen vaihe oli vesijohtojen jakaminen päävesijohtoihin ja jakeluvesijohtoihin sekä viemärien jakaminen kokoojaviemäreihin ja keräilyviemäreihin Luokittelu tehtiin verkostomalleista saatujen putkien bruttovirtausta kuvaavien tulosten avulla Päävesijohto / kokoojaviemäri Sulkemisen Putkirikon Vuotava vesimäärä käyttäjät Väylien Rakennusten alueet 6 Nurmijärvi

jakaminen kokoojaviemäreihin ja keräilyviemäreihin Luokittelu tehtiin verkostomalleista saatujen putkien

7 Kriittisyysluokan määräävät tekijät 2) Putkien sulkemisen toimitettuun vesimäärään Kuvaa tilannetta, jossa vesijohto joudutaan sulkemaan putkirikon tai jonkun muun syyn takia Kuvaa tilannetta sen jälkeen, kun sulkeminen on tehty Kertoo, kuinka paljon vettä jää toimittamatta sulkemisen takia Päävesijohto / kokoojaviemäri Sulkemisen Putkirikon Vuotava vesimäärä käyttäjät Väylien Rakennusten alueet 7 Nurmijärvi

jälkeen, kun sulkeminen on tehty Kertoo, kuinka paljon vettä jää toimittamatta sulkemisen takia

8 Kriittisyysluokan määräävät tekijät 3) Putkirikon toimitettuun vesimäärään Kuvaa tilannetta ennen vesijohtovuodon sulkemista Kertoo kuinka paljon vettä jää toimittamatta verkostopaineen laskun takia, ennen kun putkirikkokohta saadaan suljettua Rajaa asetettaessa otettiin huomioon aikaisemmin tapahtuneet putkirikot ja niiden vaikutukset 4) Putkirikossa vuotava vesimäärä Kuvaa tilannetta ennen vesijohtovuodon sulkemista Kertoo kuinka paljon vettä vuotaa vuotokohdasta ennen kun putkirikkokohta saadaan suljettua Päävesijohto / kokoojaviemäri Sulkemisen Putkirikon Vuotava vesimäärä käyttäjät Väylien Rakennusten alueet 8 Nurmijärvi

putkirikot ja niiden vaikutukset 4) Putkirikossa vuotava vesimäärä Kuvaa tilannetta ennen vesijohtovuodon sulkemista Kertoo kuinka paljon vettä vuotaa

9 Kriittisyysluokan määräävät tekijät 5) Onko putki ainoa syöttö kriittiselle vedenkäyttäjälle? Tunnistettiin kriittiset vedenkäyttäjät ja todettiin ne, joille oli vain yksi syöttövesijohto tai useamman syöttövesijohdon venttiilijärjestelyt puutteellisia, jolloin toisesta syötöstä ei ollut apua Terveyskeskukset, hammashoitolat, vanhusten hoitokodit, koulut, päiväkodit, paljon vettä käyttävä teollisuus ja teollisuus, jolle vesi on erittäin tärkeä osa prosessia, maatalouden isot vedenkäyttäjät, sprinkler asiakkaat, pelastuslaitos, eläinsairaalat Päävesijohto / kokoojaviemäri Sulkemisen Putkirikon Vuotava vesimäärä käyttäjät Väylien Rakennusten alueet 9 Nurmijärvi

jolloin toisesta syötöstä ei ollut apua Terveyskeskukset, hammashoitolat, vanhusten hoitokodit, koulut, päiväkodit, paljon vettä käyttävä teollisuus ja teollisuus,

10 Kriittisyysluokan määräävät tekijät 6) Putken sijainti rautatien, moottoritien tai vilkkaan maantien tai kadun alla ilman suojaputkea Vilkkaiden maateiden valinnassa hyödynnettiin Liikenneviraston tekemää liikennemääräkarttaa 7) Putken sijainti rakennuksen alla tai välittömässä läheisyydessä 8) Viemäriputken sijainti pohjavedenottamoiden lähisuojavyöhykkeellä tai luontoarvoiltaan arvokkaan tai muuten merkittävän vesistön vieressä Päävesijohto / kokoojaviemäri Sulkemisen Putkirikon Vuotava vesimäärä käyttäjät Väylien Rakennusten alueet 10 Nurmijärvi

välittömässä läheisyydessä 8) Viemäriputken sijainti pohjavedenottamoiden lähisuojavyöhykkeellä tai luontoarvoiltaan arvokkaan tai muuten

11 Kriittisyysluokituksen muodostaminen Verkoston kaikille putkille vietiin tieto, mitkä kriittisyysluokan määräävistä tekijöistä toteutuvat kullakin putkella Tekijät pisteytettiin ja laskettiin putkien kriittisyysluokkaindeksit Kriittisyysluokkaindeksilaskennan tuloksista tehtiin analyysi, joka esitettiin teemakarttana Analyysivaiheessa otettiin mukaan tieto siitä, että onko putki päävesijohto tai kokoojaviemäri (Lajitietoa ei ollut mahdollista saada mukaan varsinaiseen indeksilaskentaan) Analyysin tulos kertoo putken lopullisen kriittisyysluokan Kriittisyysluokka tallennettiin verkkotietojärjestelmään 11 Nurmijärvi

teemakarttana Analyysivaiheessa otettiin mukaan tieto siitä, että onko putki päävesijohto tai kokoojaviemäri (Lajitietoa ei ollut mahdollista saada mukaan

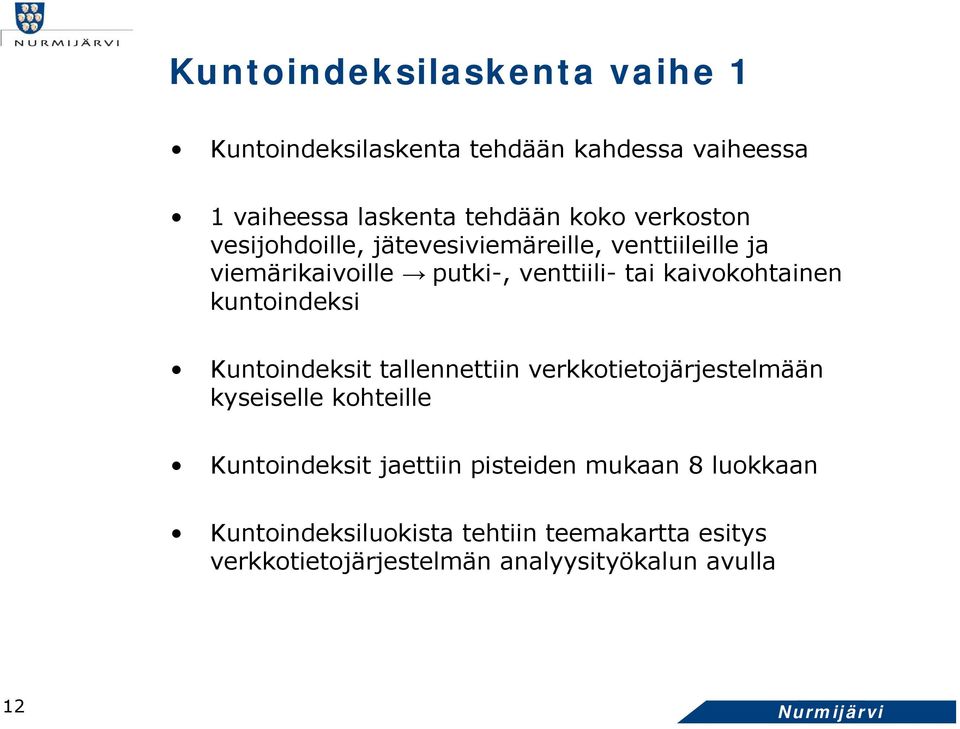

12 Kuntoindeksilaskenta vaihe 1 Kuntoindeksilaskenta tehdään kahdessa vaiheessa 1 vaiheessa laskenta tehdään koko verkoston vesijohdoille, jätevesiviemäreille, venttiileille ja viemärikaivoille putki-, venttiili- tai kaivokohtainen kuntoindeksi Kuntoindeksit tallennettiin verkkotietojärjestelmään kyseiselle kohteille Kuntoindeksit jaettiin pisteiden mukaan 8 luokkaan Kuntoindeksiluokista tehtiin teemakartta esitys verkkotietojärjestelmän analyysityökalun avulla 12 Nurmijärvi

kuntoindeksi Kuntoindeksit tallennettiin verkkotietojärjestelmään kyseiselle kohteille Kuntoindeksit jaettiin

13 Kuntoindeksilaskennan tekijät Tekijä Pisteytys Kriittisyysluokka Kriittisyys (vj, jv) Putken ikä (vj, jv) yli 50 vuotta vuotta vuotta Putken materiaali (vj) asbestisementti Kuntohavainnot (vesijohtojen kuntotietoraportti) arvo = erittäin huono arvo = huono Vaurion laajuus = koko putki Vaurion laajuus = laaja Vuotavuus m3/km/vrk (vj) 45 % % % Nurmijärvi

Kuntohavainnot (vesijohtojen kuntotietoraportti) arvo = erittäin huono 20 20 20 arvo = huono 10 10 10 Vaurion laajuus

14 Kuntoindeksilaskennan tekijät Tekijä Pisteytys Kriittisyysluokka Putkirikko (vj) Putkirikkotiheys lkm/km (vj), vaihe 2 10*tiheys 10*tiheys 10*tiheys Putkirikkoalueen vedenkäyttö m 3 /a (vj) > Vuodon korjauksen kesto yli 8 h (vj) Vesikatkon kesto yli 12 h (vj) Vaikutus vesimäärään ennen sulkemista (vj) Putkirikkojen todennäköisyys (vj) 70-luvun asbestisementtiputki , 60-, ja 70- luvun valurautaputki luvun teräsputki luvun PEH-putki luvun muoviputki Nurmijärvi

kesto yli 8 h (vj) 10 10 10 Vesikatkon kesto yli 12 h (vj) 10 10 10 Vaikutus vesimäärään ennen sulkemista (vj) 15 15 15 Putkirikkojen todennäköisyys (vj) 70-luvun

15 Kuntoindeksilaskennan tekijät Tekijä Pisteytys Kriittisyysluokka Tukos (jv) Tukostiheys lkm/km (jv), vaihe 2 10*tiheys 10*tiheys 10*tiheys Vakiohuuhtelukohteet (jv) TV-kuvauksen havainnot (jv) Verkko-, pituus- ja poikkihalkeama ja pintavaurio (syöpymä) Vähäinen vika Kohtalainen vika Painuma ja muodonmuutos Vakava vika Kohtalainen vika Vakava vika Nurmijärvi

havainnot (jv) Verkko-, pituus- ja poikkihalkeama ja pintavaurio (syöpymä) Vähäinen vika 2 2 2

16 Kuntoindeksilaskennan tekijät Tekijä TV-kuvaus (jv) Viemärivuoto Pisteytys Kriittisyysluokka Lievä haitta Vähäinen vika Kohtalainen vika Vakava vika Juuret Lievä haitta Vähäinen vika Kohtalainen vika Vakava vika Vuotavuus (jv) 70 % % % Nurmijärvi

10 10 10 Vakava vika 10 10 10 Juuret Lievä haitta 3 3 3 Vähäinen vika 3 3 3

17 Kuntoindeksilaskenta vaihe 2 2 vaiheessa kuntoindeksi lasketaan osoitetulle kohteelle alueellinen kuntoindeksi Kuntoindeksiluokkia kuvaavasta teemakartasta poimitaan ja rajataan korkeampien luokkien kohteet Saneerauskohteet (alueet) tallennetaan verkkotietojärjestelmään Kohteille lasketaan alueellinen kuntoindeksi Laskenta erittelee vesijohdon ja viemärin Kohteet listataan kuntoindeksien mukaiseen järjestykseen verkostosaneerauksen pitkälista Listan kärkipäästä valitaan kohteita tarkempaan läpikäyntiin ja tehdään lopullinen päätös saneerausjärjestyksestä rakentamisohjelma 17 Nurmijärvi

lasketaan alueellinen kuntoindeksi Laskenta erittelee vesijohdon ja viemärin Kohteet listataan kuntoindeksien mukaiseen järjestykseen

18 Kiitos Lisätietoja
