1 Siilotilasäiliöt ja maitohuoneratkaisut Valion Navettaseminaari Rantasipi Airport Congress Center Esa Manninen Valio Oy

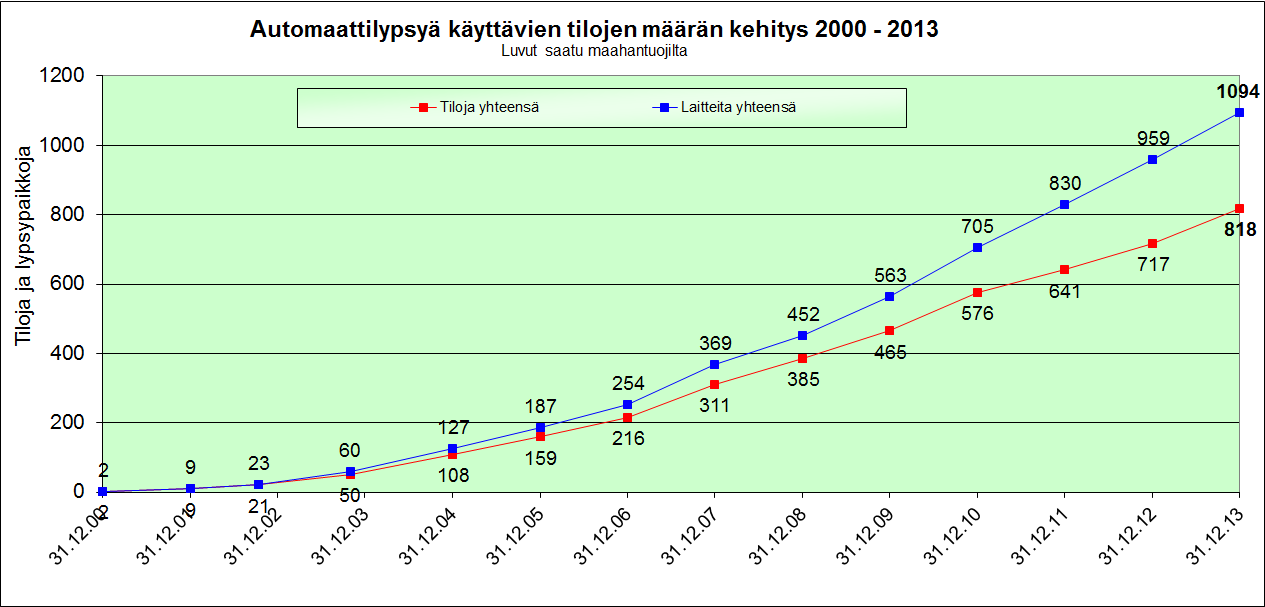

2 AMS tilasto Alkutuotanto 2

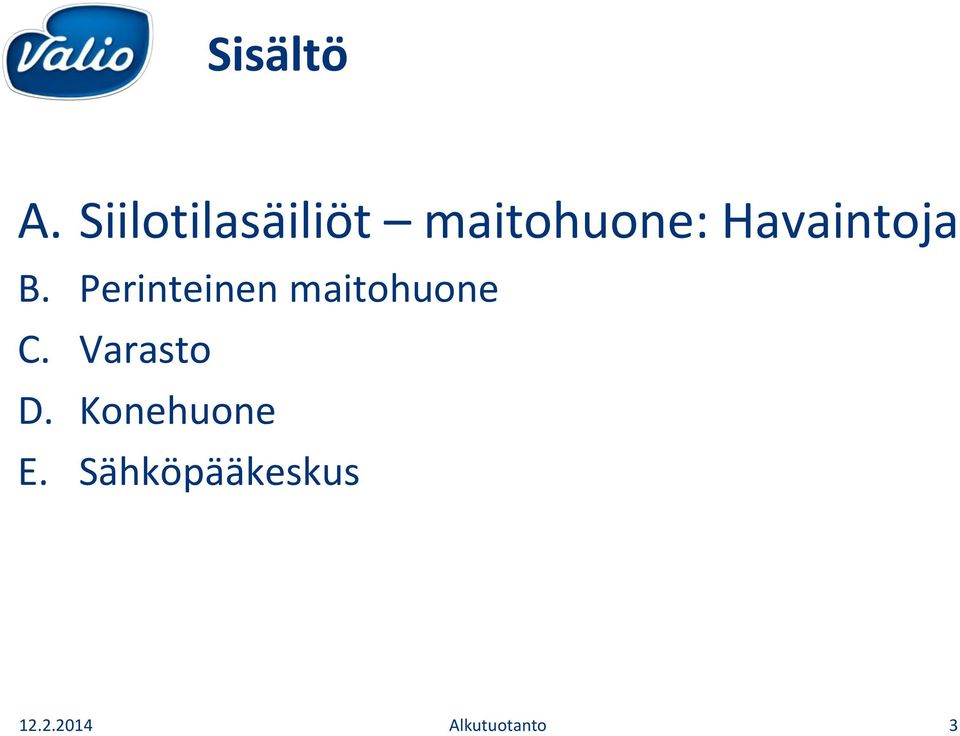

3 Sisältö A. Siilotilasäiliöt maitohuone: Havaintoja B. Perinteinen maitohuone C. Varasto D. Konehuone E. Sähköpääkeskus Alkutuotanto 3

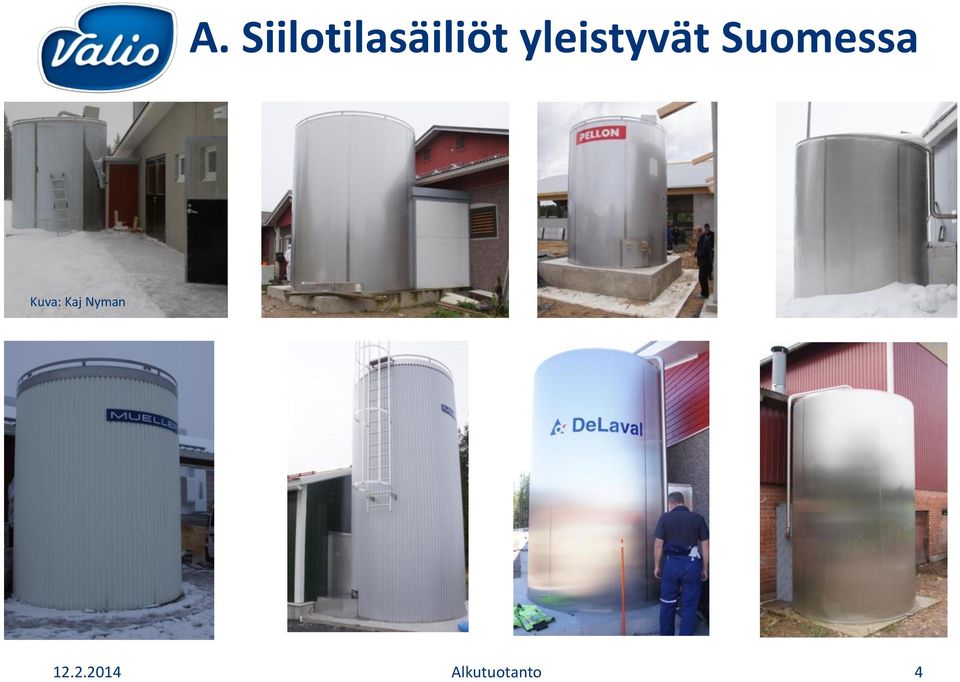

4 A. Siilotilasäiliöt yleistyvät Suomessa Kuva: Kaj Nyman Alkutuotanto 4

5 Mitä suunnitteluun ja asentamiseen liittyvää tullut esille Alkutuotanto 5

6 Siilotilasäiliö liitetään alkovilla maitohuoneeseen Kuva: Antti Vauhkonen Alkutuotanto 6

7 Maitohuoneessa ovat Siilotilasäiliö ja maitohuone tyhjennys- ja täyttöyhde ohjaus- ja valvontalaite pesulaite tilasäiliön huohotin MUISTA ILMANVAIHTO! Tämän tilan tulee täyttää maitohuoneelle asetetut vaatimukset. Tilasäiliön sisäpintojen vaivaton ja säännöllinen tarkastaminen edellyttää, että myös tarkastusluukku on tässä tilassa. Maidon esijäähdytys on yleensä tarpeen siilotilasäiliön yhteydessä huomioi mm. sijoittaminen, vesiliitännät ja huollettavuus. Varastosäiliön paikka? Alkutuotanto 7

8 Luukku imuletkulle voi olla perusteltu Tyhjentäminen voi kestää esim. 20 minuuttia Maitohuone jäähtyy tarpeettomasti Joissain tilanteissa tarpeen, jos imuletkun pituus ei riitä Letkuluukkua ei ole aina pakko käyttää Alkutuotanto 8

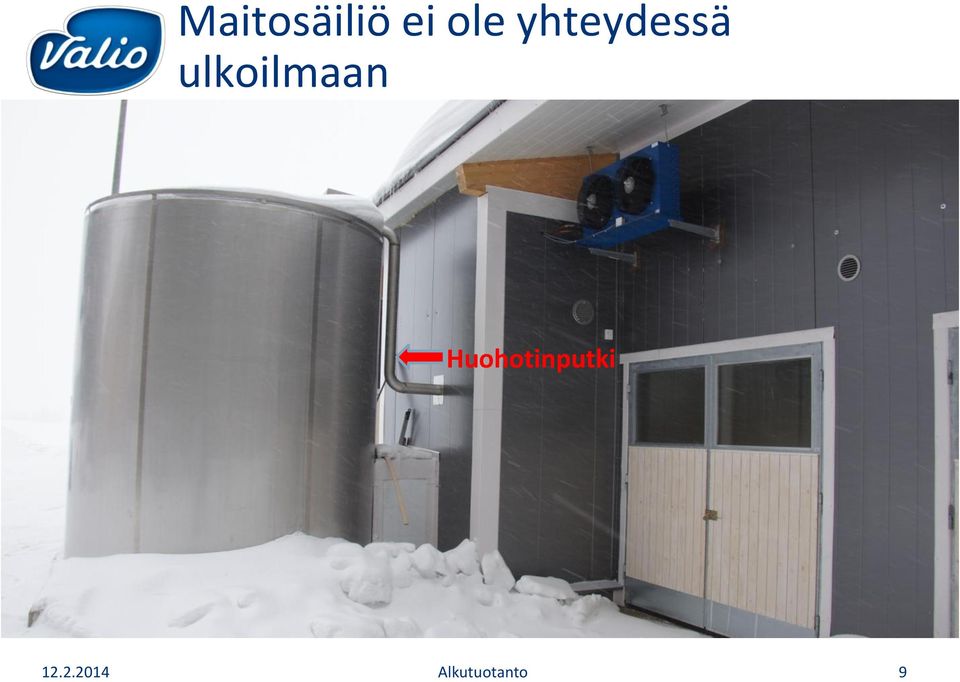

9 Maitosäiliö ei ole yhteydessä ulkoilmaan Huohotinputki Alkutuotanto 9

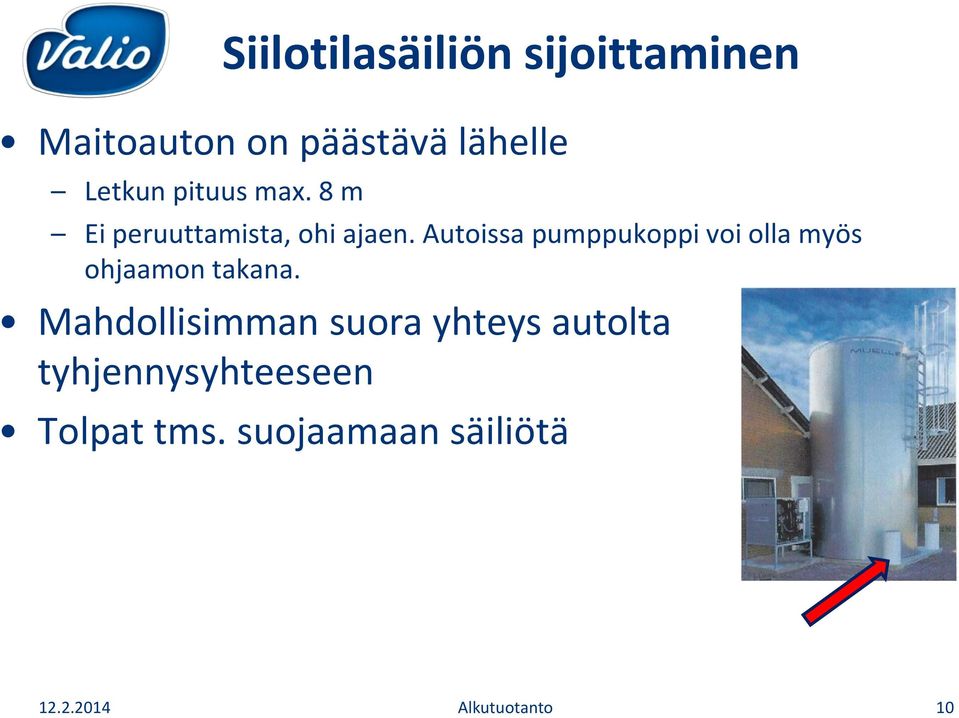

10 Maitoauton on päästävä lähelle Letkun pituus max. 8 m Siilotilasäiliön sijoittaminen Ei peruuttamista, ohi ajaen. Autoissa pumppukoppi voi olla myös ohjaamon takana. Mahdollisimman suora yhteys autolta tyhjennysyhteeseen Tolpat tms. suojaamaan säiliötä Alkutuotanto 10

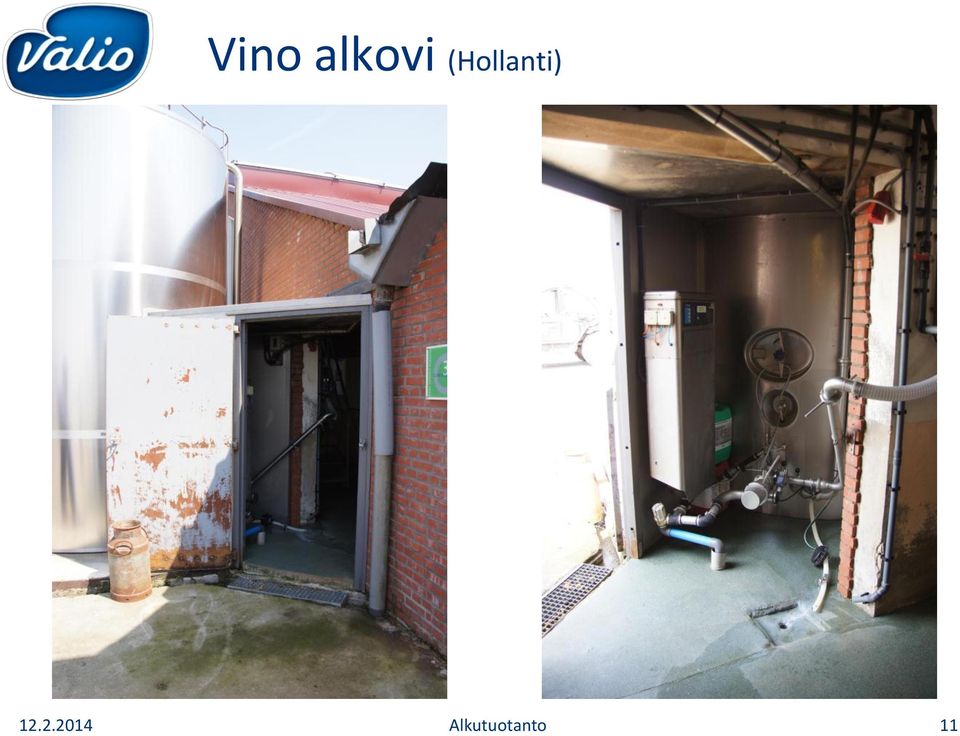

11 Vino alkovi (Hollanti) Alkutuotanto 11

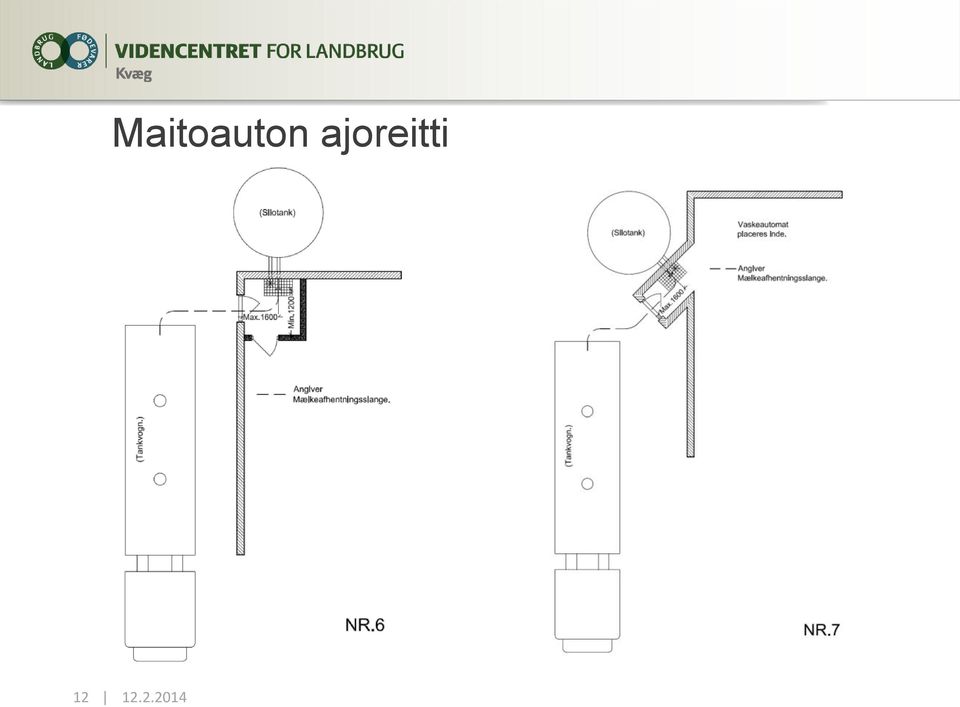

12 Maitoauton ajoreitti

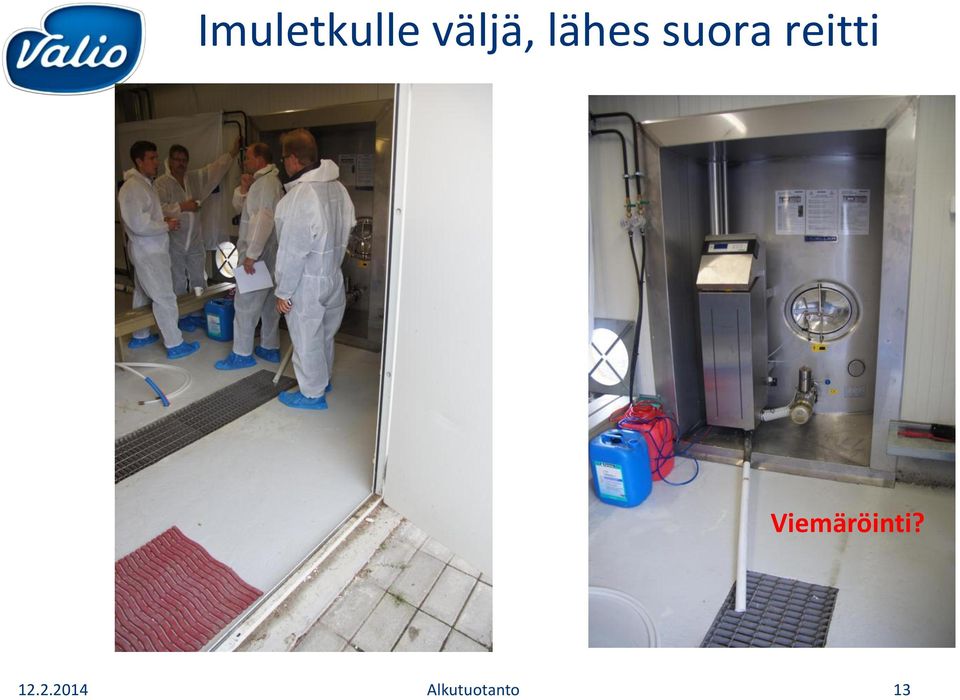

13 Imuletkulle väljä, lähes suora reitti Viemäröinti? Alkutuotanto 13

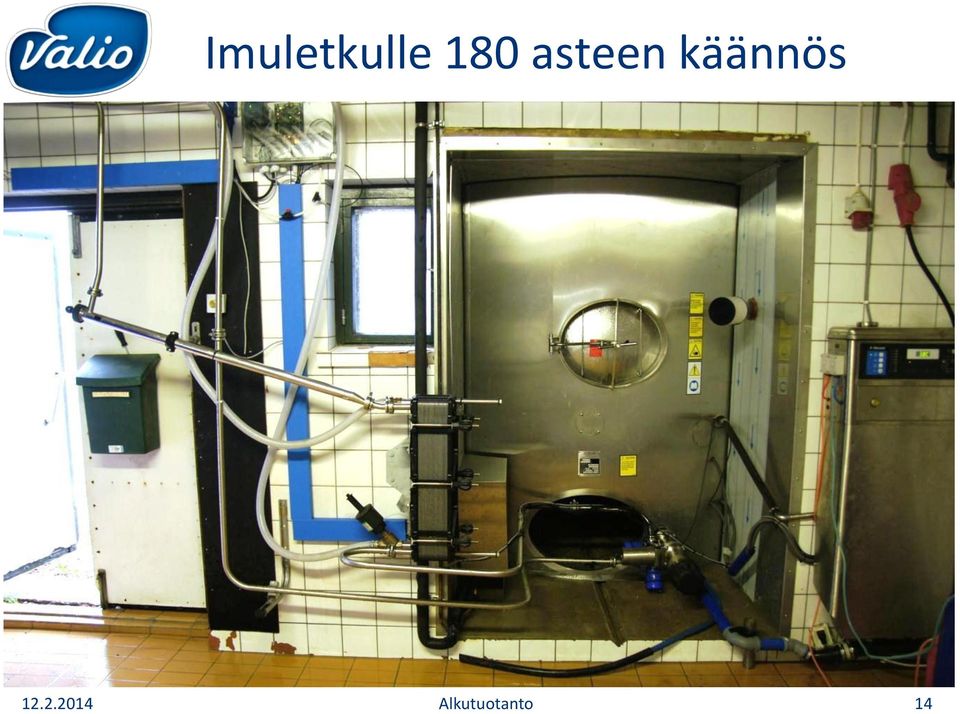

14 Imuletkulle 180 asteen käännös Alkutuotanto 14

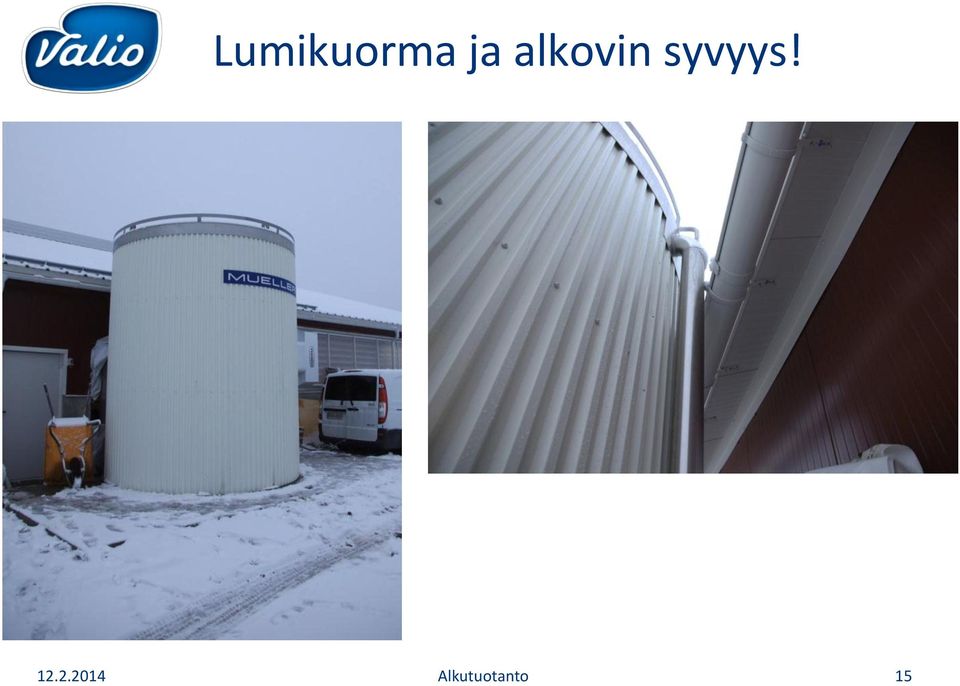

15 Lumikuorma ja alkovin syvyys! Alkutuotanto 15

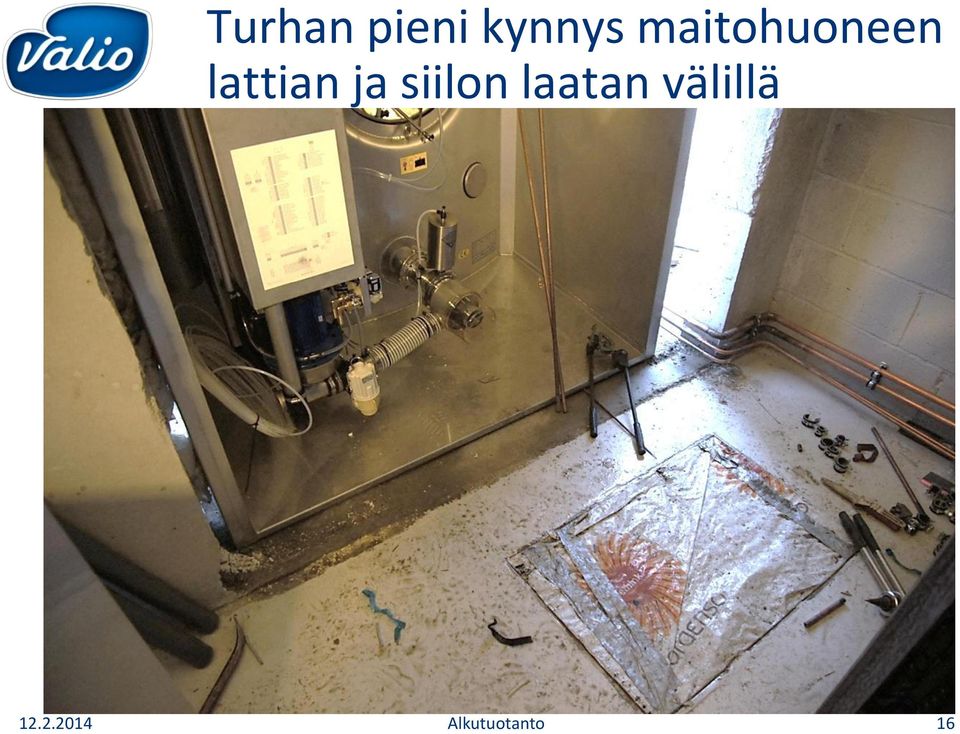

16 Turhan pieni kynnys maitohuoneen lattian ja siilon laatan välillä Alkutuotanto 16

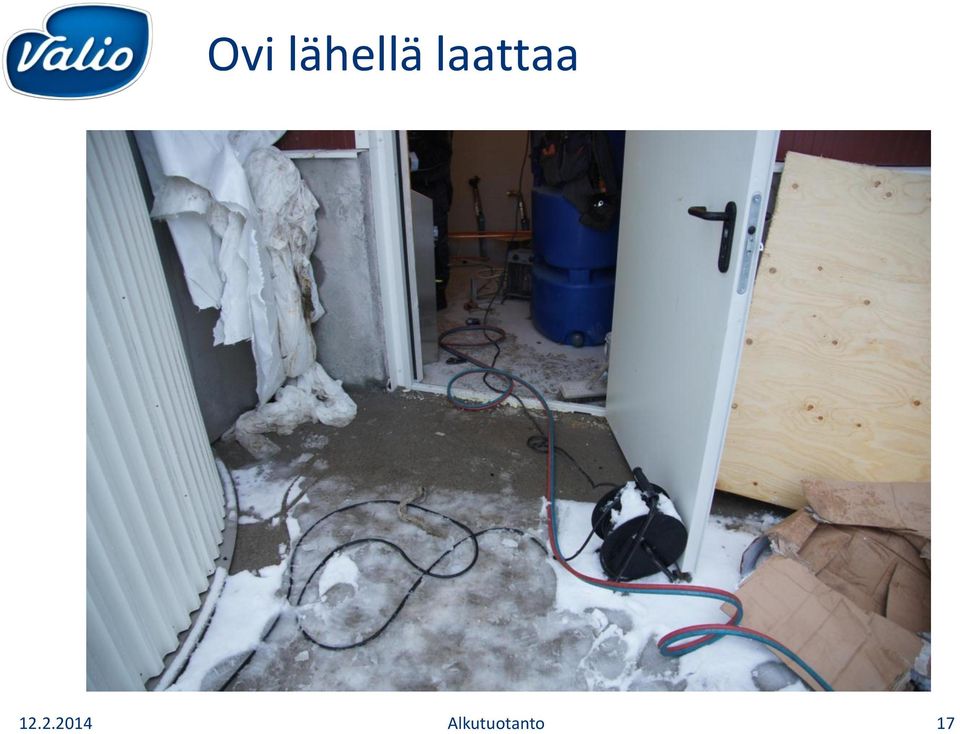

17 Ovi lähellä laattaa Alkutuotanto 17

18 Tukeva ja kestävä perustus, jotta korkea pytty pysyy pystyssä Kuka vastaa suunnittelusta? Maahantuojalta kuvat suomalaisiin olosuhteisiin? Maaperätutkimus Mitä huomioida suunnittelussa 1/2 Massa esim kg (maito + tilasäiliön massa) Säiliön halkaisija yleensä 3,0 m, korkeus 2,6 m 9,1 m Alkutuotanto 18

19 Riittävän pitkä, korkea ja leveä alkovi Minimimitat: leveys 1,5 m, korkeus 2,2 m tai valmistajan ilmoittamat Räystäsetäisyys? Tarkastusluukku sisälle Mitä huomioida suunnittelussa 2/2 Suora linja ovelta hanalle Lumikuormat ja riskit Mieluiten rakennuksen päätyyn Maitohuoneeseen kaksi sisäänkäyntiä, kuljettajalle ja tilan väelle omansa Suuren tilasäiliön pesussa tarvitaan paljon kuumaa vettä varaajan paikka Vaatii aina maidon esijäähdyttimen juomavedeksi, miten? Alkutuotanto 19

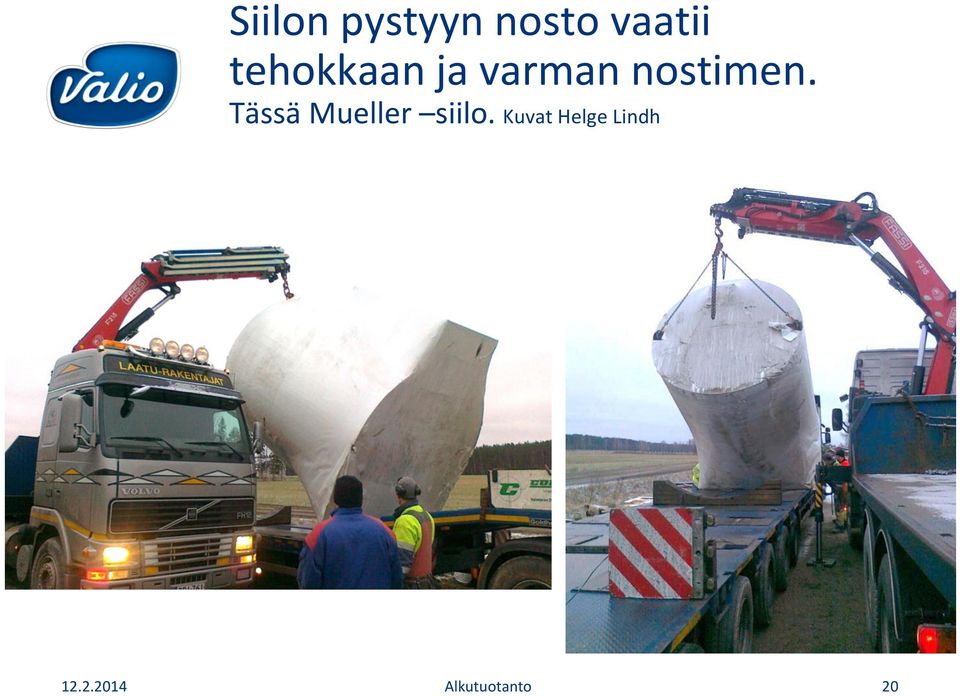

20 Siilon pystyyn nosto vaatii tehokkaan ja varman nostimen. Tässä Mueller siilo. Kuvat Helge Lindh Alkutuotanto 20

21 Nostaminen Kuvat Helge Lindh Alkutuotanto 21

22 Asentaminen Siilon asennus aina irtokylmäkoneella. Koneikon etäisyys siilosta Asennuskustannus (vähintään kaksi miestä ja kaksi päivää)? Kylmäaineputket alkovin puolelle Putkien asennuksessa huomioitava liikkumisvara Alkutuotanto 22

23 Huollon kannalta Kylmäkoneiden paikka Siiloon täytyy päästä sisälle Tarkastusluukun vähimmäismitat: ellipsi, joka vastaa mittoja 350 mm x 450 mm Jos ihmisen on mentävä säiliöön, pitää toisen henkilön olla aina paikalla Alkutuotanto 23

24 Vaatii yleensä esijäähdyttimen Tilasäiliössä voi olla hörystin vain pohjassa. Jäähdytysteho: Laitetoimittajan on ilmoitettava tulevan maidon korkein sallittu lämpötila Esijäähdytyksen vähimmäisteho Huomioi myös mahdollisen puskurisäiliön tilantarve Esijäähdytysveden hyötykäyttö juomavetenä Kuva: Kaj Nyman Alkutuotanto 24

25 Tilavuus n. 2,5 x lypsykerran maitomäärä Robottilypsyssä n l/robotti Haponkestävästä teräksestä voi tehdä korkeankin mittatilaustyönä (säästää lattia-alaa) Esim. muovinen 4000 l: lev. 1 m, pit. 2,4m, korkeus 1,7 m Juomaveden hygienia? Esijäähdytysveden varastointi Alkutuotanto 25

26 Maidon laadun seurata Suositus: Näytteenottoventtiili Nykyään otetaan aina näyte maitoauton näytteenottolaitteella aistinvarainen arviointi Näytteenottoventtiili tarkastusluukussa (Mueller) Venttiili siilon puolelta (Mueller) Alkutuotanto 26

27 Tyhjennysputki: Halkaisija luokkaa 75 mm Putkessa on oltava eristys ja jäähdytys, jos putken pituus on yli 1 m Suurin sallittu pituus 2,5 m Vain yksi 45 asteen mutka Pohjan rakenne: Tilasäiliön tyhjentyminen Vaikuttaa tilasäiliön tyhjenemiseen Svensk Mjölk: 1500 l/min tyhjennysnopeus ilman häränsilmää Rökan tyhjennysputki lähtee vaakasuoraan lähes keskeltä DL:n säiliössä putki lähtee keskeltä alas (vain ensimmäiset säiliöt) Muellerin säiliössä putki lähtee reunasta vaakasuoraan Alkutuotanto 27

28 Siilotilasäiliön järkevyys? Vaihtoehto silloin, kun maitomäärä on yli l - Kuljetuskustannukset? - Säiliön pystyyn nostamisen kustannukset? - Kylmäkoneen asennuskustannukset? - Hinta n. 30% kalliimpi kuin makaavan (ero usein >10 000,- ) - Perustuksen ja alkovin hinta? - Myyntiarvo käytettynä? - Toimintavarmuus Suomen olosuhteissa? Toistaiseksi ei ongelmia Alkutuotanto 28

29 Siilotilasäiliön järkevyys? + Pienempi maitohuone + Vastaavankokoista makaavaa ei pysty sijoittamaan huoneeseen Makaava l: korkeus esim. 2,85m + luukun avaamiseen ja kulkuun tarvittava tila 3,5 m huonekorkeutta Tulevaisuuden maitomäärät Ennen päätöstä - Keskustele osuuskunnan kanssa! Keräilyn mahdollisuudet Käytännön kokemukset Asennusratkaisut Kustannukset Alkutuotanto 29

30 B. Tilasäiliö kahdessa huoneessa Suositus: Avattavat yhteet maitohuoneen puolella - Kuva otettu maitohuoneen puolelta - Tarkastusluukussa on sekä täyttöyhde että huohotin Alkutuotanto 30

31 Ei kannata unohtaa perinteistä tapaa: Tilasäiliö kokonaan maitohuoneessa Tankin asentaminen ja vaihtaminen helpompaa Ei väliseinän sovittamista Tilasäiliötä vasten tiivis väliseinä hankala toteuttaa Kevyt väliseinä muiden tilojen välille riittää Muodostuu lisää asennusseinää hyllyille ym. Tilasäiliön huoltotoimet helpompia tehdä Maitohuone ei välttämättä tarvitse lisälämpöä Maitohuoneeseen ei muita laitteita noudattaa perinteisen maitohuoneen kaavaa Alkutuotanto 31

32 Hyvä lattiakaivo putkiston koko Minne ja miten hävitetään tilasäiliöllinen maitoa? Alkutuotanto 32

33 Irrotettava ulkoseinäelementti, jotta saadaan helposti vaihdettua se suurempi tilasäiliö Alkutuotanto 33

34 C. Pesu- ja vedinkastoainelogistiikka Maitohuone ei ole pesuaineiden varastointipaikka Pienet käyttöastiat saavat olla maitohuoneessa pesulaitteen yhteydessä Suuremmat pesuaine- ja vedinkastoerät varastoidaan omaan varastohuoneeseensa Varastohuoneesta leveä ovi suoraan ulos (VR-lavan mahduttava). Varastohuone on lähellä käyttökohdetta Ei avokouruja estämässä lavojen siirtoa pyörien päällä Alkutuotanto 34

35 D. Konehuoneessa on usein ahdasta, mutta ei tässä Alkutuotanto 35

36 Laitteiden + niiden käytön vaatima tila Alkutuotanto 36

37 Konehuoneessa koroke ja kouru Alkutuotanto 37

38 Tulevat liitännät (ml. kapasiteetti) Lähtevät liitännät (ml. kapasiteetti) Kiinnitystavat Käytön ja huollon vaatima tila, asennustapa ja valaistus Hygieniavaatimukset Meluhaitta Lämmöntuotto Laitteen lämpötilavaatimus Asennus korokkeelle Jokaisen laitteen kohdalla mietittävä Alkutuotanto 38

39 E. Sähköpääkeskus 163/2012 tuettavaa rakentamista koskevista paloteknisistä vaatimuksista 7 Yhteenrakentamisen rajoituksia Enintään 300 m2 suuruinen rehu- ja kuivikevarasto palo-osastoituna voidaan sijoittaa kotieläinrakennuksen yhteyteen. Yli m2:n suuruisen kotieläinrakennuksen yhteyteen ei saa rakentaa lämpökeskusta, moottoriajoneuvosuojaa tai konekorjaamotilaa. Jos yli m2:n suuruisen kotieläinrakennuksen yhteyteen sijoitetaan sähkökeskus, sallitaan yhteys ainoastaan suoraan ulkoa Alkutuotanto 39

40 Puhtaat reitit Suunnittelun tärkeys hygienian onnistumisessa Robotille pitäisi päästä puhtailla saappailla. Kun tämä onnistuu se näkyy maitohuoneella asti! Alkutuotanto 40

41 Varastotilasta suoraan navettaan Alkutuotanto 41
