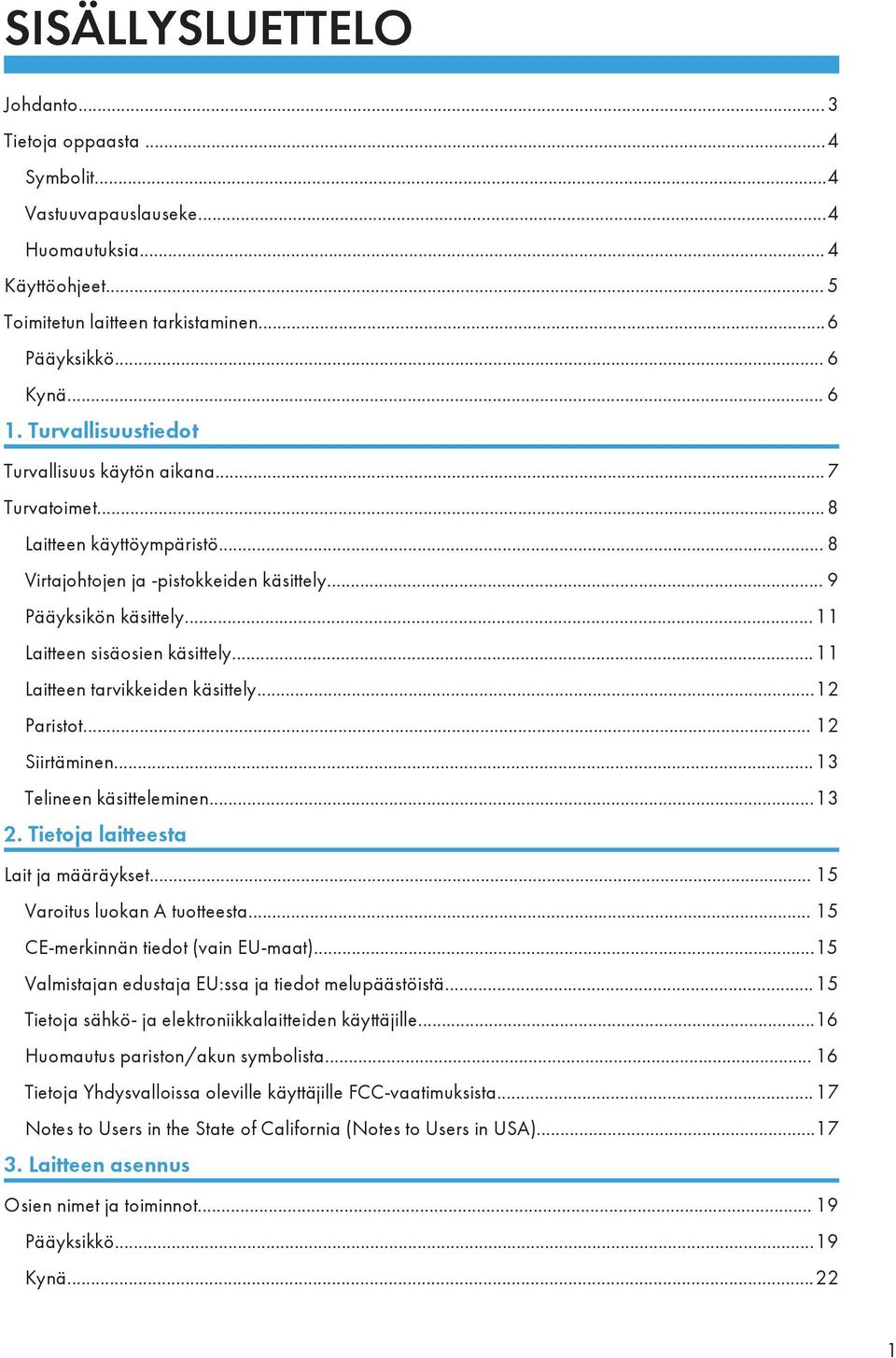

3 SISÄLLYSLUETTELO Johdanto...3 Tietoja oppaasta...4 Symbolit...4 Vastuuvapauslauseke...4 Huomautuksia...4 Käyttöohjeet... 5 Toimitetun laitteen tarkistaminen...6 Pääyksikkö... 6 Kynä Turvallisuustiedot Turvallisuus käytön aikana...7 Turvatoimet...8 Laitteen käyttöympäristö... 8 Virtajohtojen ja -pistokkeiden käsittely... 9 Pääyksikön käsittely...11 Laitteen sisäosien käsittely...11 Laitteen tarvikkeiden käsittely...12 Paristot Siirtäminen...13 Telineen käsitteleminen Tietoja laitteesta Lait ja määräykset Varoitus luokan A tuotteesta CE-merkinnän tiedot (vain EU-maat)...15 Valmistajan edustaja EU:ssa ja tiedot melupäästöistä...15 Tietoja sähkö- ja elektroniikkalaitteiden käyttäjille...16 Huomautus pariston/akun symbolista Tietoja Yhdysvalloissa oleville käyttäjille FCC-vaatimuksista...17 Notes to Users in the State of California (Notes to Users in USA) Laitteen asennus Osien nimet ja toiminnot Pääyksikkö...19 Kynä

4 Laitteen siirtäminen Laitteen käynnistäminen ja sammuttaminen Käynnistäminen...29 Sammuttaminen...30 Laitteen asentaminen (urakoitsija asentaa) Asennuksen varotoimet...32 Ympäristötiedot Asennuksen tilavaatimukset...34 Kynätelineen asentaminen Virtajohdon kytkeminen Vianmääritys Laite ei käynnisty Liite Tavaramerkit

5 Johdanto Oppaassa annetaan laitteen yksityiskohtaiset käyttöohjeet ja laitteen käyttöä koskevia lisätietoja. Lue turvallisuussyistä opas huolellisesti ennen laitteen käyttöä. Säilytä opas helposti saatavilla. 3

6 Tietoja oppaasta Symbolit Oppaassa käytetään seuraavia symboleita: Näihin kohtiin on syytä kiinnittää huomiota laitetta käytettäessä. Lisäselityksiä laitteen toiminnoista sekä käyttäjän tekemien virheiden korjausohjeita. [ ] Laitteen näytön tai käyttöpaneelin näppäimien nimet. Vastuuvapauslauseke Laitevalmistaja ei vastaa vahingoista, jotka aiheutuvat tämän laitteen virheestä, tallennetun tiedon menetyksestä tai laitteen ja sen mukana toimitettujen käyttöoppaiden käytöstä tai käyttämättä jättämisestä. Varmuuskopioi laitteelle tallennetut tiedot. Asiakirjoja tai tietoa voi kadota, jos laitetta käytetään virheellisesti tai laitteeseen tulee toimintahäiriö. Valmistaja ei vastaa laitteella luoduista asiakirjoista tai käyttäjien tiedoista. Huomautuksia Oppaan sisältö voi muuttua ilman ennakkoilmoitusta. Oppaassa käytetään kahta eri mittayksikköjärjestelmää. Oppaan kuvat saattavat erota hieman itse laitteesta. Valmistaja ei ole vastuussa vahingoista tai kustannuksista, jotka aiheutuvat muiden kuin laitevalmistajan tarvikkeiden käytöstä toimistotuotteissa. 4

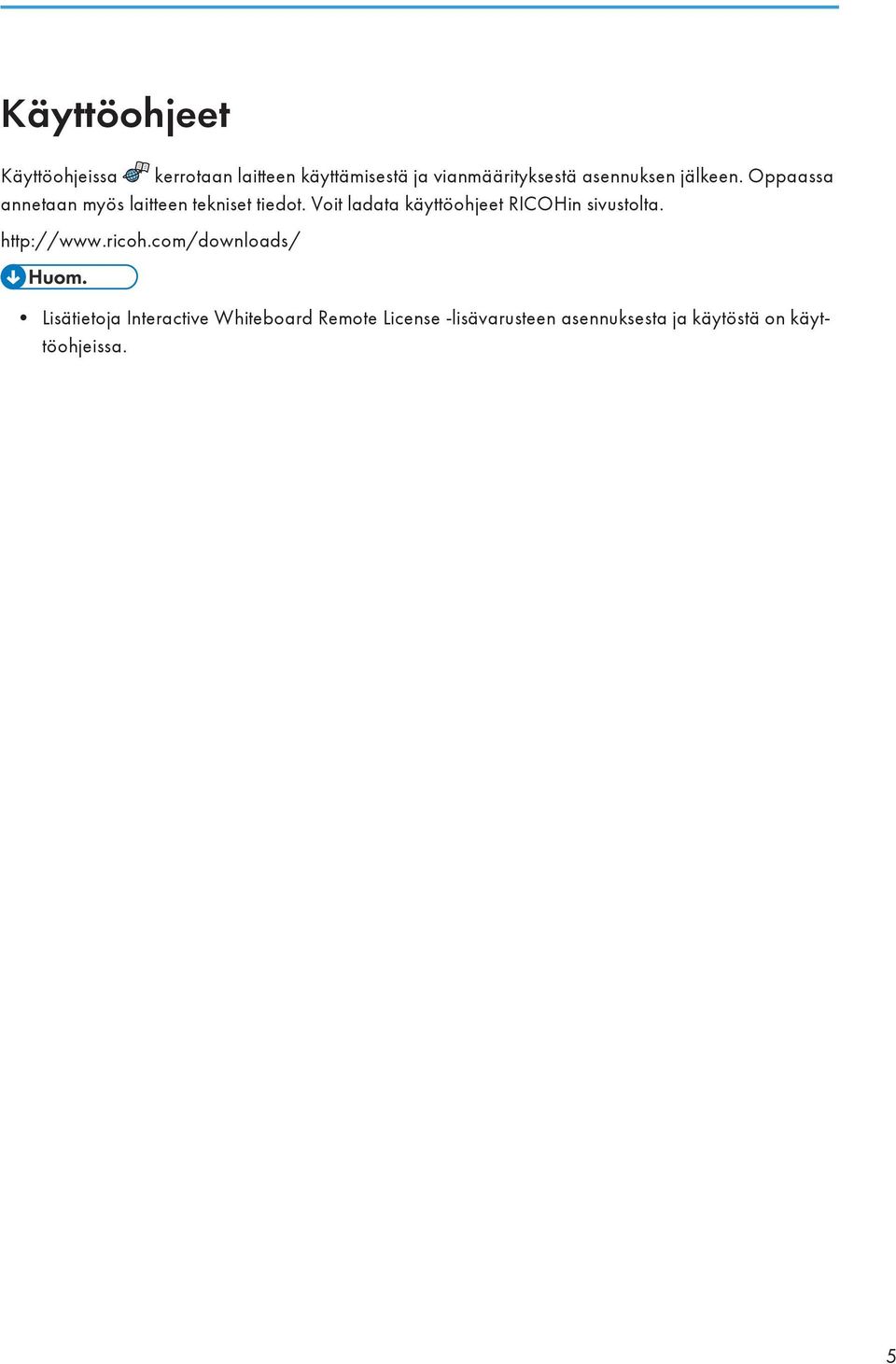

7 Käyttöohjeet Käyttöohjeissa kerrotaan laitteen käyttämisestä ja vianmäärityksestä asennuksen jälkeen. Oppaassa annetaan myös laitteen tekniset tiedot. Voit ladata käyttöohjeet RICOHin sivustolta. Lisätietoja Interactive Whiteboard Remote License -lisävarusteen asennuksesta ja käytöstä on käyttöohjeissa. 5

8 Toimitetun laitteen tarkistaminen Laite koostuu interaktiivisesta näyttötaulusta (Interactive Whiteboard, myöhemmin "pääyksikkö") ja sen kanssa käytettävästä kynästä (Interactive Whiteboard Pen, myöhemmin "kynä"). Pääyksikön ja kynän mukana toimitetaan lisäksi seuraavat lisävarusteet. Pääyksikkö Lisävarusteet Käyttö Viite D-SUB 15-nastainen kaapeli 1 Kuvantoistolaitteen, kuten tietokoneen, tabletin tai dokumenttikameran, kytkeminen kuvan esittämiseksi ja tietojen kirjoittamiseksi esitettyyn kuvaan. Katso käyttöohjeet. Virtajohto 1 Kytkeminen pistorasiaan. Katso s. 36 "Virtajohdon kytkeminen". Kynäteline 1 Kynätelineen ruuvit 2 Kynän säilytys. Kiinnitetään pääyksikköön. Kynätelineen kiinnittäminen pääyksikköön. Katso s. 36 "Kynätelineen asentaminen". Katso s. 36 "Kynätelineen asentaminen". Lue tämä ensin (tämä opas) Muut asiakirjat Kynä Lisävarusteet Käyttö Viite AAA-kokoinen paristo 1 Aseta paristo kynän sisälle. Katso käyttöohjeet. 6

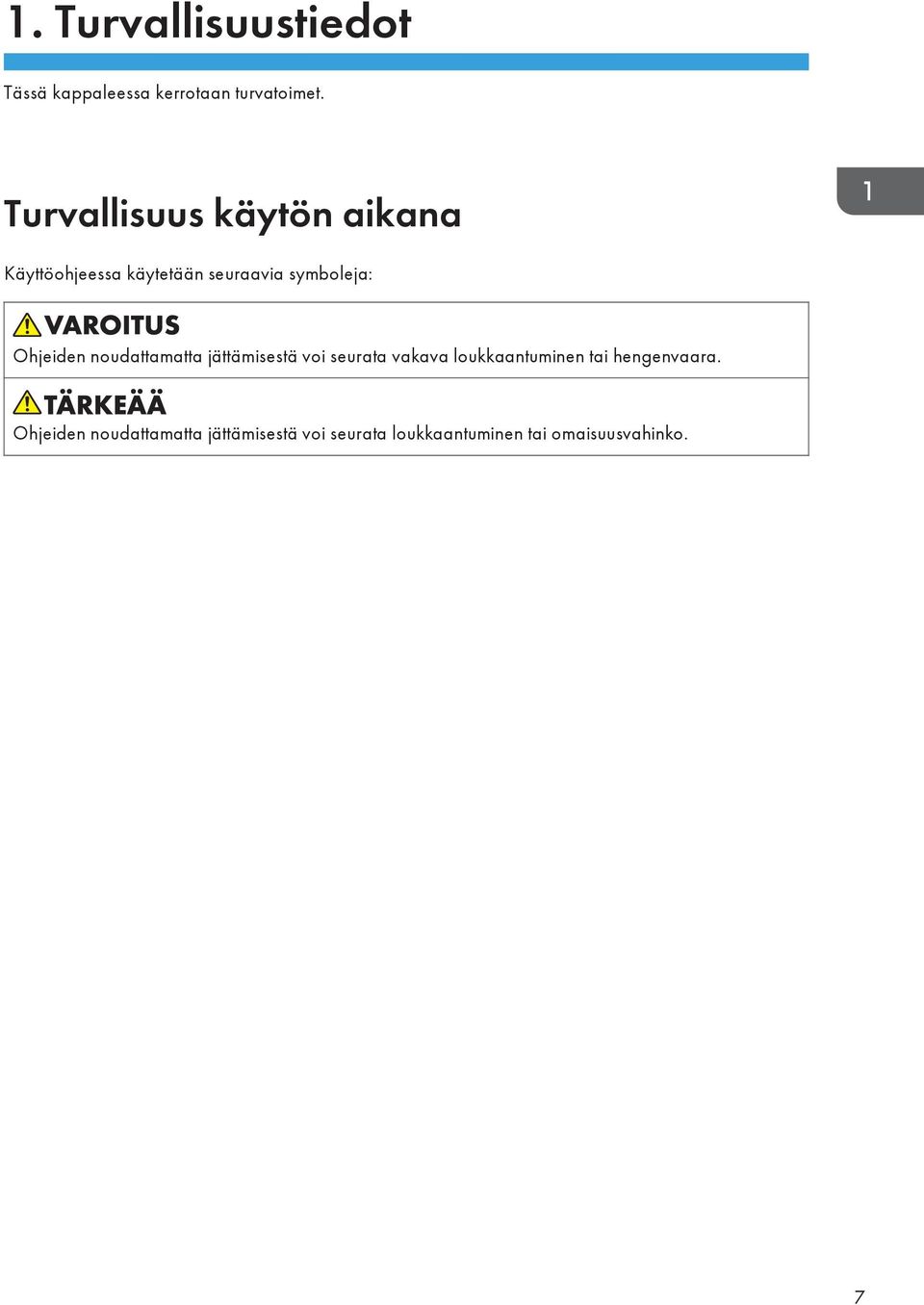

9 1. Turvallisuustiedot Tässä kappaleessa kerrotaan turvatoimet. Turvallisuus käytön aikana Käyttöohjeessa käytetään seuraavia symboleja: Ohjeiden noudattamatta jättämisestä voi seurata vakava loukkaantuminen tai hengenvaara. Ohjeiden noudattamatta jättämisestä voi seurata loukkaantuminen tai omaisuusvahinko. 7

10 1. Turvallisuustiedot Turvatoimet Tässä kuvataan laitetta käytettäessä noudatettavat turvatoimet. Laitteen käyttöympäristö Tässä käsitellään laitteen käyttöympäristön turvallisuusnäkökohtia. Älä käytä helposti syttyviä suihkeita tai liuottimia laitteen läheisyydessä. Älä myöskään säilytä niitä laitteen läheisyydessä. Ohjeen noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. Älä aseta maljakoita, kasveja, mukeja, lääkkeitä, pieniä metalliesineitä tai vettä tai muita nesteitä sisältäviä astioita laitteen päälle tai lähelle. Nesteiden tai vieraiden esineiden joutumisesta laitteeseen voi seurata tulipalo tai sähköisku. Suojaa kosteudelta ja pölyltä. Pöly ja kosteus voivat aiheuttaa tulipalon tai sähköiskun. Älä aseta tuotteen päälle mitään esineitä. Tuote voi kaatua ja aiheuttaa loukkaantumisvaaran. Älä sijoita tuotetta epävakaalle tai kaltevalle alustalle. Kaatuminen aiheuttaa loukkaantumisvaaran. Tuotetta ei voi sijoittaa tiloihin, joiden ilma on suolapitoista tai sisältää syövyttäviä kaasuja. Tuotetta ei myöskään saa sijoittaa tiloihin, joissa käsitellään kemikaaleja (kuten laboratorioon). Tuotteeseen voi tulla toimintahäiriöitä. Älä sijoita laitetta ympäristöön, jossa se voi kastua (lumi, sade, veden läheisyys). Ohjeen noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. Asenna laite turvallisesti. Jos laite kaatuu, se saattaa vioittua ja aiheuttaa loukkaantumisen. Älä sijoita laitetta ympäristöön, jossa se altistuu suoralle auringonpaisteelle tai muulle lämmönlähteelle. Kuumuus voi vaikuttaa laitteen ulko- tai sisäosiin haitallisesti. Tulipalon vaara. Älä tuki tuotteen ilmanottoaukkoa tai tuuletusaukkoa. Tulipalon tai laitevaurion vaara, jos sisäiset komponentit ylikuumenevat. 8

11 Turvatoimet Tuote tai sen lisävarusteet eivät saa altistua tärinälle. Loukkaantumisen tai onnettomuuden vaara. Tulipalon tai laitevaurion vaara, jos sisäinen komponentti vioittuu tärinässä. Virtajohtojen ja -pistokkeiden käsittely Tässä kerrotaan virtajohtojen ja -pistokkeiden turvallisesta käsittelystä. Käyttäjille Pohjois-Amerikassa Kytke mukana tullut 120 V:n johto 120 V:n virtalähteeseen. Käyttäjille EU:ssa ja muilla alueilla Kytke mukana tullut V:n johto V:n virtalähteeseen. Käytä vain ilmoitettuja arvoja. Ohjeen noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. Pyri välttämään jatkojohdon tai haaroituspistokeen käyttöä. Ohjeen noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. Jos sinun on käytettävä jatkojohtoa tai haaroituspistoketta, varmista että kytkettyjen laitteiden kokonaistehonkulutus ei ylitä jatkojohdon tai haaroituspistokkeen teholuokitusta. Jos kokonaistehonkulutus ylittää ilmoitetun teholuokituksen, kytketyt laitteet voivat vahingoittua tai aiheuttaa tulipalon. Älä käytä vaurioituneita, rikkinäisiä tai muutettuja virtajohtoja. Älä myöskään käytä painavien esineiden alle jääneitä, voimakkaasti taipuneita tai vedettyjä virtajohtoja. Ohjeen noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. Älä koske virtapistokkeen piikkeihin metalliesineellä. Tulipalon ja sähköiskun vaara. Laitteen mukana toimitettua virtajohtoa saa käyttää vain tämän laitteen kanssa. Älä käytä sitä muiden laitteiden kanssa. Ohjeen noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. Virtajohdon käsittely märillä käsillä on vaarallista. Sähköiskun vaara. 9

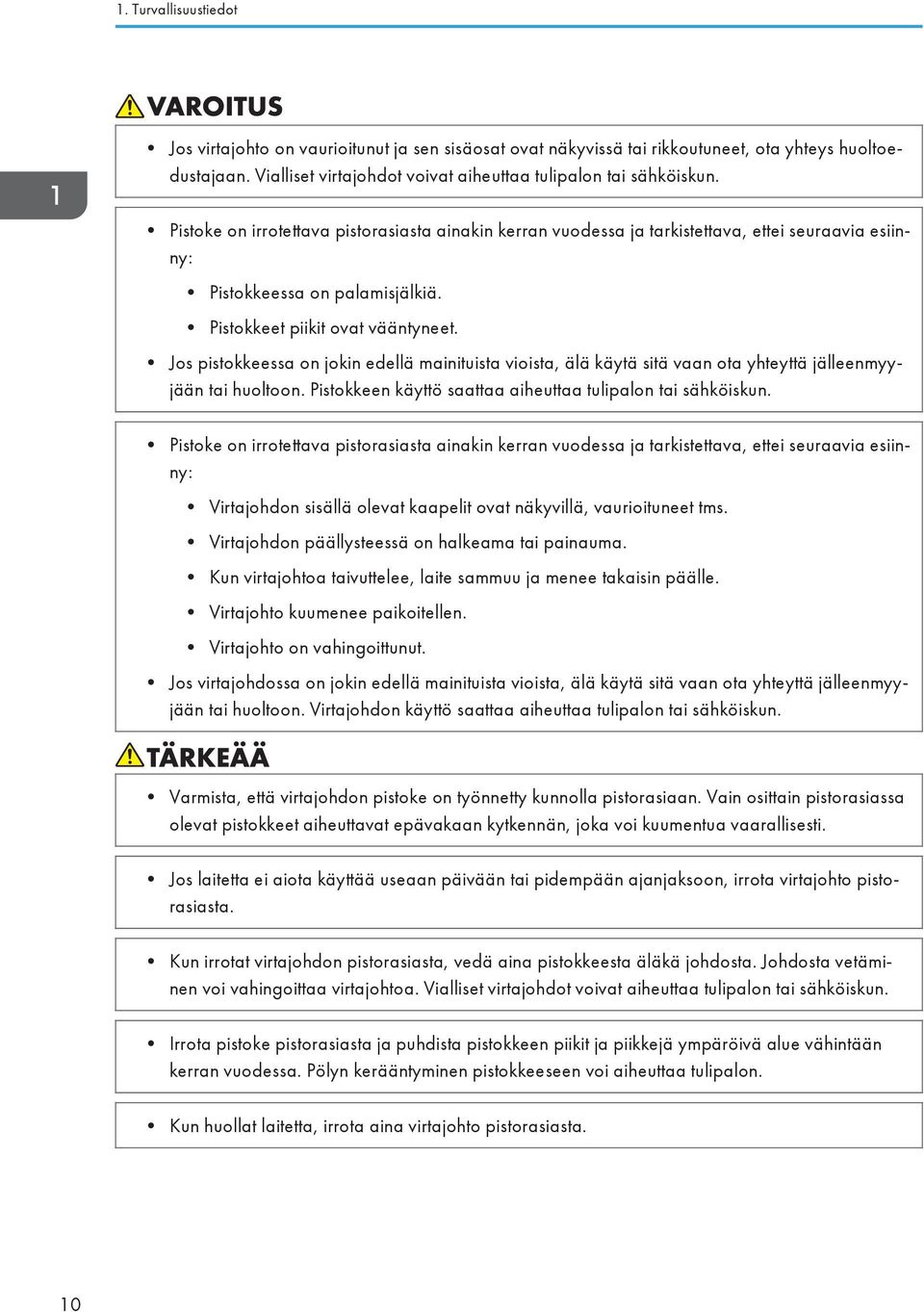

12 1. Turvallisuustiedot Jos virtajohto on vaurioitunut ja sen sisäosat ovat näkyvissä tai rikkoutuneet, ota yhteys huoltoedustajaan. Vialliset virtajohdot voivat aiheuttaa tulipalon tai sähköiskun. Pistoke on irrotettava pistorasiasta ainakin kerran vuodessa ja tarkistettava, ettei seuraavia esiinny: Pistokkeessa on palamisjälkiä. Pistokkeet piikit ovat vääntyneet. Jos pistokkeessa on jokin edellä mainituista vioista, älä käytä sitä vaan ota yhteyttä jälleenmyyjään tai huoltoon. Pistokkeen käyttö saattaa aiheuttaa tulipalon tai sähköiskun. Pistoke on irrotettava pistorasiasta ainakin kerran vuodessa ja tarkistettava, ettei seuraavia esiinny: Virtajohdon sisällä olevat kaapelit ovat näkyvillä, vaurioituneet tms. Virtajohdon päällysteessä on halkeama tai painauma. Kun virtajohtoa taivuttelee, laite sammuu ja menee takaisin päälle. Virtajohto kuumenee paikoitellen. Virtajohto on vahingoittunut. Jos virtajohdossa on jokin edellä mainituista vioista, älä käytä sitä vaan ota yhteyttä jälleenmyyjään tai huoltoon. Virtajohdon käyttö saattaa aiheuttaa tulipalon tai sähköiskun. Varmista, että virtajohdon pistoke on työnnetty kunnolla pistorasiaan. Vain osittain pistorasiassa olevat pistokkeet aiheuttavat epävakaan kytkennän, joka voi kuumentua vaarallisesti. Jos laitetta ei aiota käyttää useaan päivään tai pidempään ajanjaksoon, irrota virtajohto pistorasiasta. Kun irrotat virtajohdon pistorasiasta, vedä aina pistokkeesta äläkä johdosta. Johdosta vetäminen voi vahingoittaa virtajohtoa. Vialliset virtajohdot voivat aiheuttaa tulipalon tai sähköiskun. Irrota pistoke pistorasiasta ja puhdista pistokkeen piikit ja piikkejä ympäröivä alue vähintään kerran vuodessa. Pölyn kerääntyminen pistokkeeseen voi aiheuttaa tulipalon. Kun huollat laitetta, irrota aina virtajohto pistorasiasta. 10

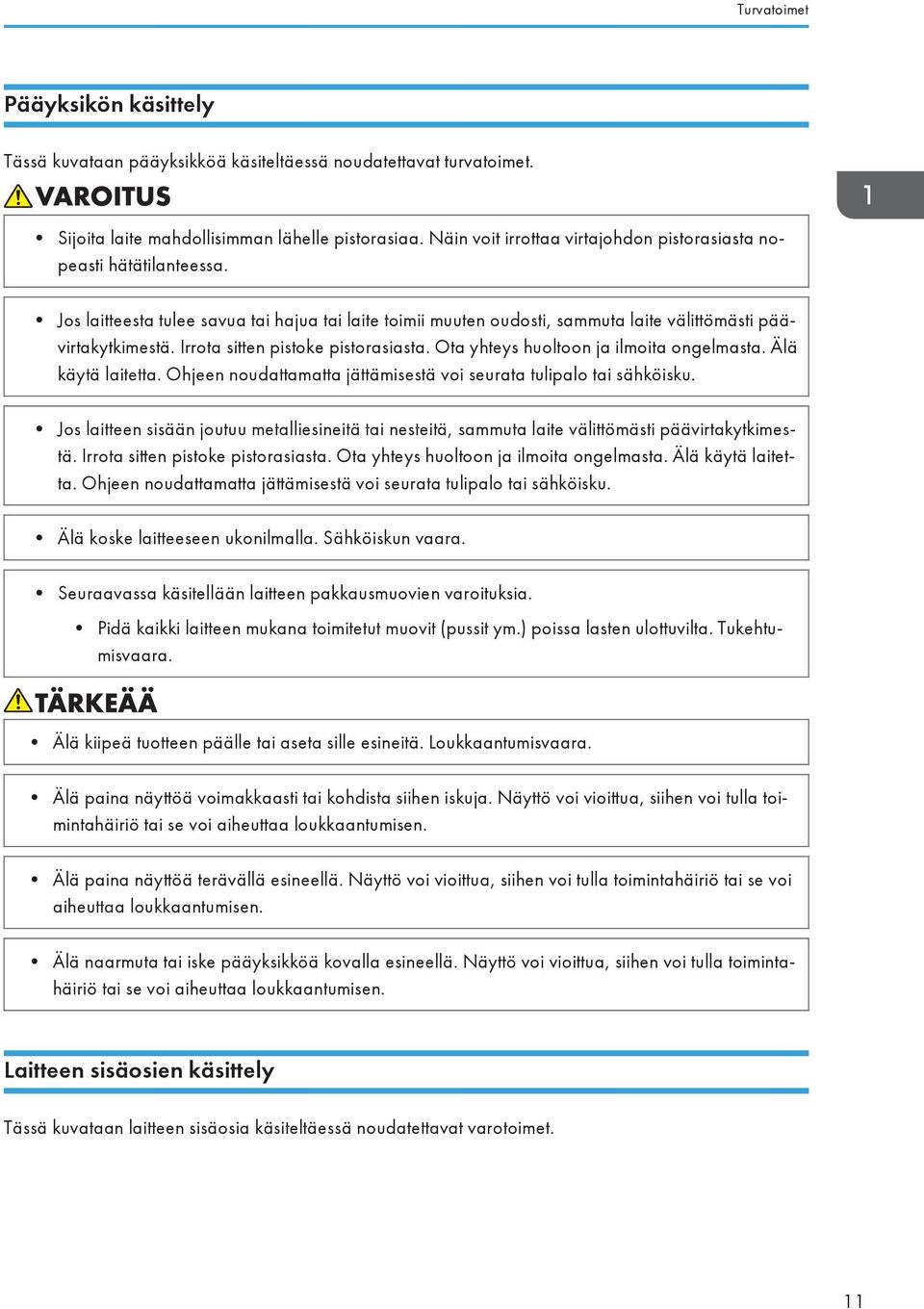

13 Turvatoimet Pääyksikön käsittely Tässä kuvataan pääyksikköä käsiteltäessä noudatettavat turvatoimet. Sijoita laite mahdollisimman lähelle pistorasiaa. Näin voit irrottaa virtajohdon pistorasiasta nopeasti hätätilanteessa. Jos laitteesta tulee savua tai hajua tai laite toimii muuten oudosti, sammuta laite välittömästi päävirtakytkimestä. Irrota sitten pistoke pistorasiasta. Ota yhteys huoltoon ja ilmoita ongelmasta. Älä käytä laitetta. Ohjeen noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. Jos laitteen sisään joutuu metalliesineitä tai nesteitä, sammuta laite välittömästi päävirtakytkimestä. Irrota sitten pistoke pistorasiasta. Ota yhteys huoltoon ja ilmoita ongelmasta. Älä käytä laitetta. Ohjeen noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. Älä koske laitteeseen ukonilmalla. Sähköiskun vaara. Seuraavassa käsitellään laitteen pakkausmuovien varoituksia. Pidä kaikki laitteen mukana toimitetut muovit (pussit ym.) poissa lasten ulottuvilta. Tukehtumisvaara. Älä kiipeä tuotteen päälle tai aseta sille esineitä. Loukkaantumisvaara. Älä paina näyttöä voimakkaasti tai kohdista siihen iskuja. Näyttö voi vioittua, siihen voi tulla toimintahäiriö tai se voi aiheuttaa loukkaantumisen. Älä paina näyttöä terävällä esineellä. Näyttö voi vioittua, siihen voi tulla toimintahäiriö tai se voi aiheuttaa loukkaantumisen. Älä naarmuta tai iske pääyksikköä kovalla esineellä. Näyttö voi vioittua, siihen voi tulla toimintahäiriö tai se voi aiheuttaa loukkaantumisen. Laitteen sisäosien käsittely Tässä kuvataan laitteen sisäosia käsiteltäessä noudatettavat varotoimet. 11

14 1. Turvallisuustiedot Älä poista muita kuin tässä oppaassa mainittuja kansia tai ruuveja. Ota yhteys huoltoon, jos laitteen sisäosat tarvitsevat huoltoa, säätöä tai korjausta. Älä pura tai muokkaa laitetta. Seurauksena saattaa olla loukkaantuminen tai toimintahäiriö. Jos laitteen sisäosaa ei puhdisteta säännöllisesti, laitteen sisälle kertyy pölyä. Pöly voi syttyä palamaan ja laitteeseen voi tulla toimintahäiriöitä. Lisätietoja laitteen sisäosien puhdistuksesta ja sen kustannuksista saat myynti- ja huoltoedustajalta. Laitteen tarvikkeiden käsittely Tässä kuvataan tarvikkeita käsiteltäessä noudatettavat varotoimet. Pidä paristot lasten ulottumattomissa. Jos lapsi nielee vahingossa pariston, ota välittömästi yhteys lääkäriin. Paristot Tässä annetaan tietoja paristoista. Huomioi kynässä käytettäviä paristoja koskevat varoitukset. Väärin asetetut paristot voivat vuotaa tai räjähtää ja aiheuttavat tulipalo- ja loukkaantumisvaaran. Älä käytä muita kuin käyttöoppaassa mainittuja paristoja. Aseta paristot oikein päin ( / ). Älä lataa kertakäyttöisiä paristoja. Älä kuumenna paristoja tai altista niitä avotulelle tai vedelle. Älä kytke pariston positiivisia ja negatiivisia napoja johdolla. Poista loppuun kuluneet tai vanhentuneet paristot kynästä. Poista paristot myös, jos et käytä laitetta pitkään aikaan. Pidä paristot poissa lasten ulottuvilta. Lapset saattavat nielaista paristot tai tukehtua niihin. Jos näin käy, ota välittömästi yhteyttä lääkäriin. 12

15 Turvatoimet Vuotavat paristot Jos saat paristosta vuotanutta nestettä ihollesi, huuhtele välittömästi vedellä ja hakeudu lääkäriin. Pyyhi vuotanut neste paperilla. Vältä nesteen joutumista ihollesi. Kastele käyttämäsi paperi kokonaan ja hävitä sekajätteenä. Räjähdysvaara, jos paristo vaihdetaan virheellisesti. Vaihda vain samanlaisiin tai vastaavantyyppisiin (AAA-alkaliparistot) valmistajan suosittelemiin paristoihin. Käytetyt paristot on hävitettävä valmistajan ohjeiden mukaisesti. Siirtäminen Tässä kuvataan pääyksikköä siirrettäessä noudatettavat turvatoimet. Irrota virtajohto pistorasiasta ennen laitteen siirtämistä. Kun siirrät laitetta, varmista, ettei virtajohto jää laitteen alle ja vaurioidu. Ohjeiden noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. Jos laitetta pitää nostaa (esimerkiksi toiseen kerrokseen siirtämistä varten), ota yhteys huoltoon. Älä nosta laitetta ilman huoltohenkilöstön apua. Jos laite kaatuu tai putoaa, se vaurioituu ja siihen voi tulla toimintahäiriöitä. Loukkaantumisvaara. Telineen käsitteleminen Tässä kuvataan telinettä käsiteltäessä noudatettavat turvatoimet. Telineen siirtämiseen tarvitaan vähintään kaksi henkilöä. Muuten teline saattaa kaatua tai pääyksikkö pudota ja aiheuttaa loukkaantumisen. Ota yhteys paikalliseen jälleenmyyjään, kun teline on koottava ja pääyksikkö asennettava tai kiinnitettävä seinään. Älä tee asennusta itse. 13

16 1. Turvallisuustiedot Älä roiku telineestä, nojaa siihen tai astu sen päälle. Hylly kestää enintään 10 kg painoa. Älä aseta hyllylle painavia esineitä äläkä istu tai astu sen päälle. Teline voi vääntyä. Onnettomuusvaara. Asenna teline siten, että virtajohto ja kaapelit eivät sotkeudu tai jää kiinni mihinkään. Johto ja kaapelit voivat vioittua ja aiheuttaa tulipalon tai sähköiskun. Älä pura, korjaa tai muuntele telinettä. Teline voi vääntyä, vaurioitua tai kaatua. Telineeseen saa asentaa ainostaan tähän telineeseen tarkoitetun näytön. Jos asennat telineeseen yhteensopimattoman näytön, näyttö voi pudota ja mennä rikki. Myös teline voi vaurioitua tai kaatua. Tiedot yhteensopivista näytöistä löydat RICOHin verkkosivuilta ( Älä säädä telineen korkeutta itse. Näyttö voi pudota väärin säädetystä telineestä. Teline voi myös kaatua, vaurioitua ja aiheuttaa vammoja. Kun siirrät telinettä, nosta metalliset kaatumisenestojalat ja avaa pyörien lukitus. Jos et vapauta lukitusta, teline voi kaatua. Onnettomuuden ja laitevaurion vaara. Kun siirrät telinettä, pidä sormet poissa pääyksikön kehyksen sisäpuolelta. Sisäinen anturi voi vahingoittua. Jos siirrät telinettä epätasaisella alustalla, liiku hitaasti jotta pääyksikköön ei kohdistu äkillisiä tärähdyksiä. Tärinä ja äkilliset tärähdykset voivat vahingoittaa pääyksikön komponentteja tai pääyksikön sisäistä hienomekaniikkaa ja aiheuttaa laitevian. Kun teline on siirretty, lukitse pyörät ja asenna kaatumisenestojalat paikalleen. Jos et lukitse pyöriä, teline voi liikkua tai kaatua ja vaurioitua. Älä heiluta telinettä tai käsittele sitä kovakouraisesti. Jos telinettä ei käytetä asianmukaisesti, se voi vaurioitua ja aiheuttaa loukkaantumisvaaran. 14

17 2. Tietoja laitteesta Tässä kappaleessa kerrotaan tähän laitteeseen liittyvistä laeista ja säädöksistä. Lait ja määräykset Varoitus luokan A tuotteesta Varoitus: Tämä on luokan A tuote. Laite saattaa aiheuttaa radiohäiriötä kotikäytössä. Käyttäjän on tällöin ryhdyttävä tarpeellisiin toimenpiteisiin. CE-merkinnän tiedot (vain EU-maat). Valmistaja: Ricoh Co., Ltd. 3-6 Nakamagome 1-chome, Ohta-ku, Tokyo , Japani Maahantuoja: Ricoh Europe PLC 20 Triton Street, London. NW1 3BF, United Kingdom Valmistajan edustaja EU:ssa ja tiedot melupäästöistä TUV GS -vaatimusten mukaisesti tiedot valmistajan edustajasta EU:ssa on annettu alla. Valmistajan edustaja EU:ssa Ricoh Europe PLC 20 Triton Street, London. NW1 3BF, United Kingdom Melutaso Maschinenlärminformations-Verordnung 3. GPSGV: Der höchste Schalldruckpegel beträgt 70 db(a) oder weniger gemäss EN ISO

18 2. Tietoja laitteesta Tietoja sähkö- ja elektroniikkalaitteiden käyttäjille Käyttäjät maissa, joissa elektroniikkaromu on merkitty oheisella symbolilla. Tuotteemme sisältävät laadukkaita ja kierrätyskelpoisia osia. Tuotteet tai tuotepakkaukset on merkitty alla olevalla symbolilla. Symboli tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteenä. Hävitä tuote asianmukaisessa kierrätys- tai keräyspisteessä. Noudattamalla ohjeita varmistat, että tuote hävitetään oikein aiheuttamatta ympäristö- tai terveysriskejä. Kierrättämällä säästät luonnonvaroja ja suojelet ympäristöä. Jos haluat lisätietoja tuotteeseen liittyvistä keräys- ja kierrätysjärjestelmistä, ota yhteys laitteen myyneeseen liikkeeseen, jälleenmyyjään tai myynti/huoltoedustajaan. Muille käyttäjille Jos haluat hävittää tuotteen, ota yhteys paikallisiin viranomaisiin, laitteen myyneeseen liikkeeseen, jälleenmyyjään tai myynti/huoltoedustajaan. Huomautus pariston/akun symbolista Paristot ja akut on merkitty yllä olevalla symbolilla akkudirektiivin 2006/66/EY artikla 20 Tietoja loppukäyttäjille Liite II mukaisesti. Käytettyjä paristoja ja akkuja ei saa hävittää kotitalousjätteiden mukana. EU:ssa on erilliset keräysjärjestelmät sähkö- ja elektroniikkaromulle sekä paristoille ja akuille. Noudata paikallisia jätehuoltomääräyksiä. 16

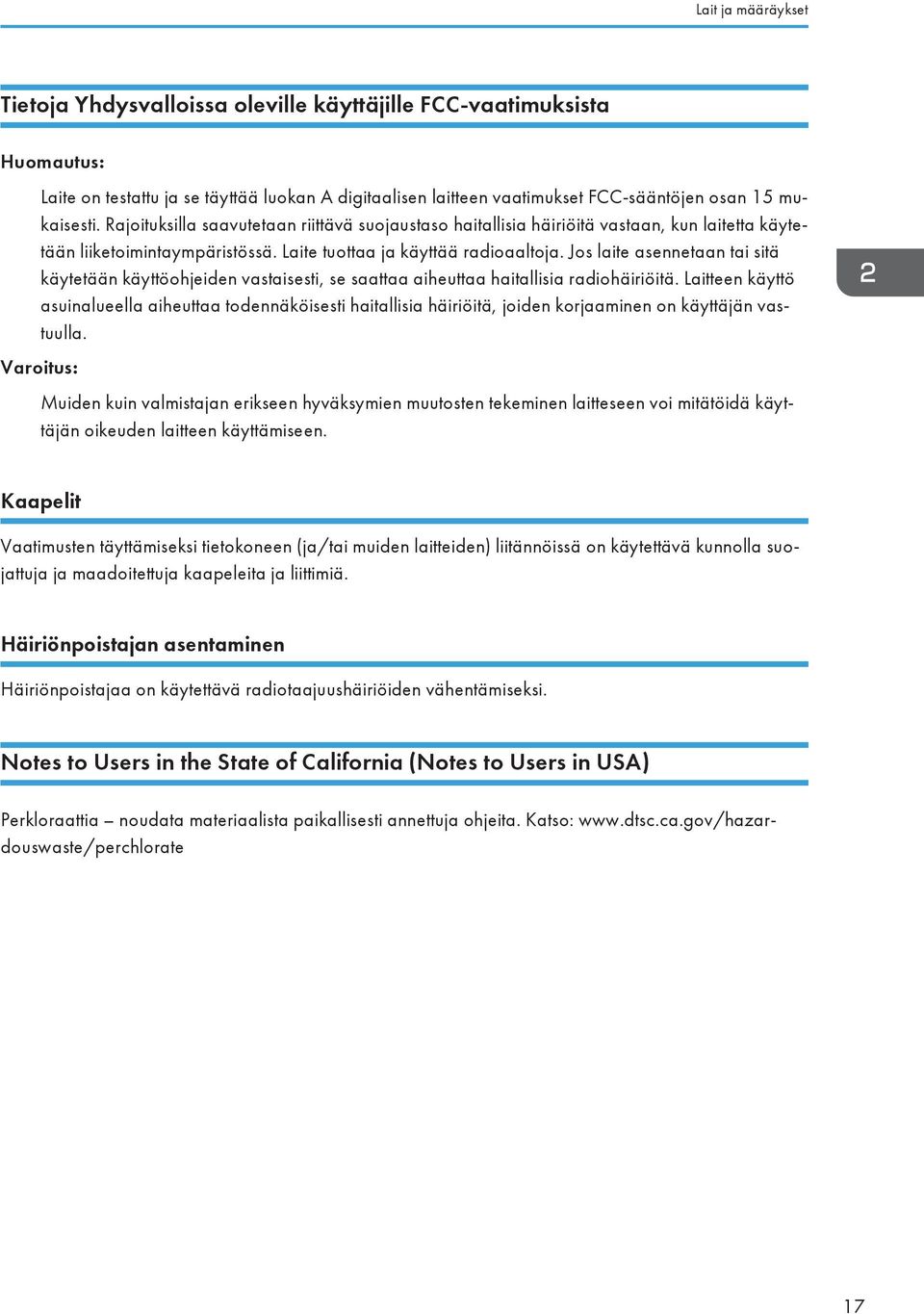

19 Lait ja määräykset Tietoja Yhdysvalloissa oleville käyttäjille FCC-vaatimuksista Huomautus: Laite on testattu ja se täyttää luokan A digitaalisen laitteen vaatimukset FCC-sääntöjen osan 15 mukaisesti. Rajoituksilla saavutetaan riittävä suojaustaso haitallisia häiriöitä vastaan, kun laitetta käytetään liiketoimintaympäristössä. Laite tuottaa ja käyttää radioaaltoja. Jos laite asennetaan tai sitä käytetään käyttöohjeiden vastaisesti, se saattaa aiheuttaa haitallisia radiohäiriöitä. Laitteen käyttö asuinalueella aiheuttaa todennäköisesti haitallisia häiriöitä, joiden korjaaminen on käyttäjän vastuulla. Varoitus: Muiden kuin valmistajan erikseen hyväksymien muutosten tekeminen laitteseen voi mitätöidä käyttäjän oikeuden laitteen käyttämiseen. Kaapelit Vaatimusten täyttämiseksi tietokoneen (ja/tai muiden laitteiden) liitännöissä on käytettävä kunnolla suojattuja ja maadoitettuja kaapeleita ja liittimiä. Häiriönpoistajan asentaminen Häiriönpoistajaa on käytettävä radiotaajuushäiriöiden vähentämiseksi. Notes to Users in the State of California (Notes to Users in USA) Perkloraattia noudata materiaalista paikallisesti annettuja ohjeita. Katso: 17

20 18 2. Tietoja laitteesta

21 3. Laitteen asennus Tässä luvussa käsitellään laitteen asennus, käynnistäminen ja sammuttaminen. Osien nimet ja toiminnot Pääyksikkö Virran merkkivalo Merkkivalo palaa, kun laite on päällä. 2. Virtapainike Käynnistää ja sammuttaa laitteen. 5 6 DHG110 Vaikka laite sammutettaisiinkin painamalla virtapainiketta, sähköä virtaa silti laitteeseen, kunnes päävirtakytkin kytketään pois päältä. Lisätietoja laitteen käynnistämisestä ja sammuttamisesta, katso s. 29 "Laitteen käynnistäminen ja sammuttaminen". 3. Käyttöpaneeli 4. Laitteen liitännät 5. Päävirtakytkin Kytkee päävirran päälle ja pois. Laitteen päävirtakytkimen symbolit tarkoittavat seuraavaa: : VIRTA PÄÄLLÄ 19

22 3. Laitteen asennus : VIRTA POIS Lisätietoja laitteen käynnistämisestä ja sammuttamisesta, katso s. 29 "Laitteen käynnistäminen ja sammuttaminen". 6. Virtajohdon liitäntä Virtajohdon kytkeminen. Lisätietoja virtajohdon liitännästä, katso s. 36 "Virtajohdon kytkeminen". Käyttöpaneeli DHG [PIP]-painike Näyttää ali-ikkunassa kuvat laitteesta, joka on kytketty VGA Input 2 -liitännällä, tai piilottaa kuvat. 2. Selauspainikkeet Valikon selaamiseen, kun määrität näytön asetuksia. Myös seuraaviin toimintoihin: Säädä näytön kirkkautta vasen/oikea-painikkeilla. Säädä äänenvoimakkuutta ylös/alas-painikkeilla. Mykistä ääni pitämällä ylös/alas-painikkeita yhtä aikaa painettuna. 3. [Menu]-painike Avaa valikkonäytön, jossa voit määrittää asetuksia. 4. [Input/Enter]-painike Näyttää koko näytön kokoisina kuvat laitteelta, joka on kytketty HDMI Input 2- tai VGA Input 2 -liitännällä, tai piilottaa kuvat. Joka kerta kun tätä näppäintä painetaan, näyttö vaihtuu seuraavassa järjestyksessä: Valkotaulu VGA Input 2 HDMI Input 2 Valkotaulu Ali-ikkuna sulkeutuu, jos tätä painiketta painetaan, kun näytettävänä on VGA Input 2. Paina [PIP] -painiketta näyttääksesi ali-ikkunan uudelleen. Samalla painikkeella otetaan myös valikossa määritetyt asetukset käyttöön. 20

23 Osien nimet ja toiminnot Laitteen liitännät DHG VGA Input 2 Kytkee laitteeseen videoneuvottelulaitteen. Voit näyttää kytketyn laitteen kuvia tätä laitetta käyttäessäsi. Lisätietoja videoneuvottelulaitteen kuvien esittämisestä on käyttöohjeissa. 2. Audio Output 2 (Line Out/Stereo) Sisäisten kaiuttimien lähtö HDMI- tai DisplayPort-liitännästä tulevalle äänisignaalille. 3. Audio Output 1 (kaiutin/stereo: 10 W x 10 W) Ulkoisten kaiuttimien lähtö HDMI- tai DisplayPort-liitännästä tulevalle äänisignaalille. 4. HDMI Input 2 [AV Input] Ulkoisen AV-laitteen liitäntä. Voit näyttää tekijänoikeussuojattua sisältöä, kuten tietoja DVD-ja Blu-ray-levyiltä. 5. DVI Output (DVI-D) Liitäntä teräväpiirtoprojektorille, jolla heijastetaan näyttö. Lisätietoja projektorin kytkemisestä on käyttöohjeissa. 6. Ethernet-liitäntä (10/100/1000 Mbps LAN-portti) Laitteen verkkoliitäntä. Lisätietoja verkkoon liittämisestä on käyttöohjeissa. 7. USB-portit (USB 3.0 tyyppi A) Liitännät USB-muistilaitteille laiteohjelmistopäivitystä, sivun tallennusta ja muita toimintoja varten. Jos käytät USB-kaapelia, sen on oltava alle 3 metriä pitkä. 8. USB-portit (USB 2.0 tyyppi A) Liitännät USB-muistilaitteille laiteohjelmistopäivitystä, sivun tallennusta ja muita toimintoja varten. 9. SSD access LED 21

24 3. Laitteen asennus 10. VGA Input 1 Liitäntä kuvantoistolaitteelle, kuten tietokoneelle, tabletille tai dokumenttikameralle, jolla näytetään kuvaa ja voidaan kirjoittaa siihen tietoja. Lisätietoja tietokoneen liitännästä on käyttöoppaassa. 11. DisplayPort Input Liitäntä kuvantoistolaitteelle, kuten tietokoneelle, tabletille tai dokumenttikameralle, jolla näytetään kuvaa ja voidaan kirjoittaa siihen tietoja. Lisätietoja tietokoneen liitännästä on käyttöoppaassa. 12. HDMI Input 1 Liitäntä kuvantoistolaitteelle, kuten tietokoneelle, tabletille tai dokumenttikameralle, jolla näytetään kuvaa ja voidaan kirjoittaa siihen tietoja. Et voi näyttää tekijänoikeuksin suojattua sisältöä, kuten tietoja DVD-ja Blu-raylevyillä. Lisätietoja kuvantoistolaitteiden liitännästä on käyttöoppaassa. Kynä Huomioi kynässä käytettäviä paristoja koskevat varoitukset. Väärin asetetut paristot voivat vuotaa tai räjähtää ja aiheuttavat tulipalo- ja loukkaantumisvaaran. Älä käytä muita kuin käyttöoppaassa mainittuja paristoja. Aseta paristot oikein päin ( / ). Älä lataa kertakäyttöisiä paristoja. Älä kuumenna paristoja tai altista niitä avotulelle tai vedelle. Älä kytke pariston positiivisia ja negatiivisia napoja johdolla. Poista loppuun kuluneet tai vanhentuneet paristot kynästä. Poista paristot myös, jos et käytä laitetta pitkään aikaan. Pidä paristot poissa lasten ulottuvilta. Lapset saattavat nielaista paristot tai tukehtua niihin. Jos näin käy, ota välittömästi yhteyttä lääkäriin. Vuotavat paristot Jos saat paristosta vuotanutta nestettä ihollesi, huuhtele välittömästi vedellä ja hakeudu lääkäriin. Pyyhi vuotanut neste paperilla. Vältä nesteen joutumista ihollesi. Kastele käyttämäsi paperi kokonaan ja hävitä sekajätteenä. 22

25 Osien nimet ja toiminnot CUE Kynän kärki Osa, jolla kosketetaan näyttöä kirjoitettaessa, piirrettäessä ja valittaessa toimintoja. Jos kynän kärki vahingoittuu, vaihda se uuteen. 2. Paristokansi 3. Virran merkkivalo Ilmoittaa pariston jäljellä olevan varauksen määrän. Virran merkkivalo alkaa vilkkua, kun kynän kärkeä tai pohjaa kosketetaan. Kun kynä on käyttämättä tietyn aikaa, virran merkkivalo sammuu. Virran merkkivalo vilkkuu hitaammin, kun paristo on loppumassa. Kun paristo tyhjenee, virran merkkivalo ei syty edes kun kynän kärkeä tai pohjaa kosketetaan. Vaihda paristo. 4. Kynän pohja Osa, jolla näyttöä kosketetaan, kun halutaan poistaa edellinen toiminto. Jos kynän alaosa on vahingoittunut, vaihda se uuteen. Lisätietoja kynän kärjen ja alaosan vaihtamisesta on käyttöohjeissa. Pariston asettaminen kynään 1. Poista pariston suojakansi. 2. Aseta paristo. CUE075 Aseta paristo siten, että sen negatiivinen napa osoittaa kohti kynän kärkeä. 23

26 3. Laitteen asennus CUE Aseta pariston suojakansi takaisin. CUE082 Pariston poistaminen kynästä. 1. Poista pariston suojakansi. DHG118 24

27 Osien nimet ja toiminnot 2. Poista paristo. DHG Aseta pariston suojakansi takaisin. DHG120 25

28 3. Laitteen asennus Laitteen siirtäminen Kun siirrät telineeseen asennettua laitetta, toimi seuraavasti. Telineen siirtämiseen tarvitaan vähintään kaksi henkilöä. Muuten teline saattaa kaatua tai pääyksikkö pudota ja aiheuttaa loukkaantumisen. Irrota virtajohto pistorasiasta ennen laitteen siirtämistä. Kun siirrät laitetta, varmista, ettei virtajohto jää laitteen alle ja vaurioidu. Ohjeiden noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. Jos laitetta pitää nostaa (esimerkiksi toiseen kerrokseen siirtämistä varten), ota yhteys huoltoon. Älä nosta laitetta ilman huoltohenkilöstön apua. Jos laite kaatuu tai putoaa, se vaurioituu ja siihen voi tulla toimintahäiriöitä. Loukkaantumisvaara. Kun siirrät telinettä, nosta metalliset kaatumisenestojalat ja avaa pyörien lukitus. Jos et vapauta lukitusta, teline voi kaatua. Onnettomuuden ja laitevaurion vaara. Kun siirrät telinettä, pidä sormet poissa pääyksikön kehyksen sisäpuolelta. Sisäinen anturi voi vahingoittua. Jos siirrät telinettä epätasaisella alustalla, liiku hitaasti jotta pääyksikköön ei kohdistu äkillisiä tärähdyksiä. Tärinä ja äkilliset tärähdykset voivat vahingoittaa pääyksikön komponentteja tai sisäistä hienomekaniikkaa ja aiheuttaa laitevian. Kun teline on siirretty, lukitse pyörät ja asenna kaatumisenestojalat paikalleen. Jos et lukitse pyöriä, teline voi liikkua tai kaatua ja vaurioitua. Kun kannat pääyksikköä, tartu kuvan osoittamista kohdista. Älä kosketa pääyksikön kulmissa olevia antureita. DHG113 Kun olet siirtämässä seinälle asennettua laitetta, pyydä apua paikalliselta jälleenmyyjältä. Jos käytät useita laitteita samassa paikassa, varmista, että laitteet ovat vähintään 15 metrin päässä toisistaan. Jos välimatka on alle 15 metriä, kynät saattavat aiheuttaa häiriöitä muissa laitteissa. 26

29 Laitteen siirtäminen 1. Varmista, että päävirtakytkin on sammutettu. CUE043 Varmista, että laitteen päävirta on katkaistu. Jos laite on vielä päällä, sammuta se päävirtakytkimestä. Lisätietoja päävirtakytkimen sammuttamisesta, katso s. 30 "Sammuttaminen". 2. Irrota kaikki johdot. 3. Nosta metalliset kaatumisenestojalat. 4. Vapauta jokaisen pyörän lukitus. DHG Siirrä laite. DHG101 Liikuta sitä hitaasti, jotta pääyksikköön ei kohdistu kovia tärähdyksiä. 27

30 3. Laitteen asennus 6. Kun olet siirtänyt laitteen haluamaasi paikkaan, lukitse jokaisen pyörän jarru. 7. Laske kaatumisenestojalat paikalleen. DHG104 DHG103 Jos jarruja ei lukita, laite voi vioittua, kaatua tai aiheuttaa loukkaantumisen. 8. Kytke virtajohto. Lisätietoja virtajohdon liitännästä, katso s. 36 "Virtajohdon kytkeminen". 28

31 Laitteen käynnistäminen ja sammuttaminen Laitteen käynnistäminen ja sammuttaminen Sijoita laite mahdollisimman lähelle pistorasiaa. Näin voit irrottaa virtajohdon pistorasiasta nopeasti hätätilanteessa. Jos laitteesta tulee savua tai hajua tai laite toimii muuten oudosti, sammuta laite välittömästi päävirtakytkimestä. Irrota sitten pistoke pistorasiasta. Ota yhteys huoltoon ja ilmoita ongelmasta. Älä käytä laitetta. Ohjeen noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. Jos laitteen sisään joutuu metalliesineitä tai nesteitä, sammuta laite välittömästi päävirtakytkimestä. Irrota sitten pistoke pistorasiasta. Ota yhteys huoltoon ja ilmoita ongelmasta. Älä käytä laitetta. Ohjeen noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. Älä koske laitteeseen ukonilmalla. Sähköiskun vaara. Kun käytät laitetta pitkiä aikoja, muista pitää taukoja, jotta silmät eivät rasitu. Laitteessa on päävirtakytkin ja virtapainike. Päävirtakytkin voidaan yleensä jättää päälle. Kytke päävirtakytkin pois päältä, jos aiot siirtää laitetta tai et käytä sitä pitkään aikaan. Käynnistäminen Kun laite käynnistyy, kosketusanturin asento säädetään automaattisesti. Älä kosketa kuvaruutua ennen kuin kuvaruutu muuttuu valkotauluksi. Muuten kosketusanturi voi säätyä väärin. 1. Kytke päävirtakytkin päälle. CUE048 29

32 3. Laitteen asennus 2. Paina virtapainiketta. DEC052 Näyttö avautuu. Sammuttaminen Älä sammuta päävirtakytkintä tai irrota virtajohtoa, ennen kuin laite on kokonaan pois päältä. Flash-muisti voi vahingoittua tai laitteeseen voi tulla muita vikoja. Jos laite sammutetaan, kun näyttö on jaettu verkon kautta yhteydessä olevien laitteiden kanssa ja jaetulla näytöllä suoritetaan toimenpiteitä, näytön tiedot menetetään. 1. Paina virtapainiketta. Paina virtapainiketta ja vapauta se heti. DEC052 Näytölle tulee sammutuksen vahvistusilmoitus. 2. Kosketa [Katkaise virta nyt]. Sammutusprosessi alkaa. Jos [Sammuta virta nyt] -valintaan ei kosketa, sammutusprosessi alkaa automaattisesti viiden sekunnin kuluessa. 30

33 Laitteen käynnistäminen ja sammuttaminen 3. Kun virran merkkivalo sammuu, kytke päävirtakytkin pois päältä. CUE043 31

34 3. Laitteen asennus Laitteen asentaminen (urakoitsija asentaa) Ota yhteys paikalliseen jälleenmyyjään, kun teline on koottava ja pääyksikkö asennettava tai kiinnitettävä seinään. Älä tee asennusta itse. Pääyksikkö voidaan asentaa telineeseen tai seinälle. Lisätietoja pääyksikön asentamisesta telineeseen, katso telineen asennusopas. Lisätietoja pääyksikön asentamisesta seinälle, katso seinätelineen mukana tuleva ohje. Asennuksen varotoimet Älä käytä helposti syttyviä suihkeita tai liuottimia laitteen läheisyydessä. Älä myöskään säilytä niitä laitteen läheisyydessä. Ohjeen noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. Älä aseta maljakoita, kasveja, mukeja, lääkkeitä, pieniä metalliesineitä tai vettä tai muita nesteitä sisältäviä astioita laitteen päälle tai lähelle. Nesteiden tai vieraiden esineiden joutumisesta laitteeseen voi seurata tulipalo tai sähköisku. Asenna laite siten, että virtajohto ja kaapelit eivät sotkeudu tai tartu kiinni mihinkään. Kaapelit voivat vioittua ja aiheuttaa tulipalon tai sähköiskun. Seuraavassa käsitellään laitteen pakkausmuovien varoituksia. Pidä kaikki laitteen mukana toimitetut muovit (pussit ym.) poissa lasten ulottuvilta. Tukehtumisvaara. Suojaa kosteudelta ja pölyltä. Pöly ja kosteus voivat aiheuttaa tulipalon tai sähköiskun. Älä aseta tuotteen päälle mitään esineitä. Tuote voi kaatua ja aiheuttaa loukkaantumisvaaran. Älä sijoita tuotetta epävakaalle tai kaltevalle alustalle. Kaatuminen aiheuttaa loukkaantumisvaaran. Tuotetta ei voi sijoittaa tiloihin, joiden ilma on suolapitoista tai sisältää syövyttäviä kaasuja. Tuotetta ei myöskään saa sijoittaa tiloihin, joissa käsitellään kemikaaleja (kuten laboratorioon). Tuotteeseen voi tulla toimintahäiriöitä. 32

35 Laitteen asentaminen (urakoitsija asentaa) Telineen asennuksen varotoimet Älä roiku telineestä, nojaa siihen tai astu sen päälle. Teline voi vääntyä. Onnettomuusvaara. Tuotteen siirtämiseen ja asennukseen tarvitaan vähintään kaksi henkilöä. Loukkaantumisvaara, jos teline kaatuu tai näyttö putoaa kokoamisen aikana. Irrota johdot ja katkaise virta asennuksen ja siirtämisen ajaksi. Sähköisku- ja tulipalovaara, jos johtoja ei irroteta tai virtaa katkaista. Teline voi myös kaatua, jos johdot jäävät kiinni johonkin. Asentajan on säädettävä näytön korkeutta. Jos säädät korkeutta itse, näyttö voi pudota tai teline kaatua. Laitevaurio- ja loukkaantumisriski. Telineen kokoamiseen tarvitaan runsaasti vapaata lattiapintaa. Suojaa lattia esimerkiksi huovilla, jotta pinta ei vaurioidu. Jos et suojaa lattiaa, siihen voi tulla naarmuja. Kun siirrät telinettä, nosta metalliset kaatumisenestojalat ja avaa pyörien lukitus. Jos et vapauta lukitusta, teline voi kaatua. Onnettomuuden ja laitevaurion vaara. Kun teline on siirretty, lukitse pyörät ja asenna kaatumisenestojalat paikalleen. Jos et lukitse pyöriä, teline voi liikkua tai kaatua ja vaurioitua. Kun kokoat telinettä, pidä jalkasi loitolla pyöristä äläkä työnnä käsiäsi osien väliin. Loukkaantumisvaara. Älä heiluta telinettä tai käsittele sitä kovakouraisesti. Jos telinettä ei käytetä asianmukaisesti, se voi vaurioitua ja aiheuttaa loukkaantumisvaaran. Seinäasennuksen varotoimet Pääyksikön asentaminen seinälle edellyttää VESA-yhteensopivaa telinettä. Pääyksikön asennukseen, irrottamiseen ja siirtämiseen tarvitaan vähintään kaksi henkilöä. Valitse VESA-standardin mukainen seinäteline koolle mm (15,7 7,9 tuumaa). Käytä telinettä, joka jättää vähintään 3 cm (1,2 tuumaa) vapaata tilaa pääyksikön ja seinän tai katon väliin. Pääyksikkö painaa noin 50 kg (110,2 lb). Käytä telinettä, joka kestää pääyksikön painon. 33

36 3. Laitteen asennus Kun asennat pääyksikköä seinälle tai kattoon, valitse kohta (kuten betoniseinä tai -pilari), joka kestää neljä kertaa pääyksikön ja telineen yhteispainon. Asenna kiinnike M8-ruuveilla. Käytä ainoastaan takana olevia VESA-ruuvinreikiä. Kysy paikalliselta jälleenmyyjältäsi lisätietoja suositelluista seinäasennustelineistä pääyksikölle. Ympäristötiedot Alla olevassa taulukossa annetaan laitteen ympäristötiedot: Ympäristö Tiedot Lämpötila Kosteus Suurin korkeus Virta C (50 89,6 F) % (ei tiivistyvä) m (6 600 jalkaa) AC V, 50/60 Hz Laite on tarkoitettu sisäkäyttöön. Laitteessa on infrapunakosketuspaneeli. Älä käytä laitetta kirkkaassa valossa, kuten suorassa auringonpaisteessa. Jos laitetta käytetään paikassa, jossa se altistuu kirkkaalle valolle, se ei välttämättä toimi oikein. Suosittelemme ryhtymään varotoimiin, joilla estetään laitteen kaatuminen asennuksen jälkeen. Jos asennat laitteen paikkaan, jonka lämpötila nousee korkeaksi, suosittelemme, että pidät kosteuden matalana (enintään 60 %) laitetta käyttäessäsi. Asennuksen tilavaatimukset Jätä riittävästi tilaa laitteen ympärille kaapeleita ja ilmanvaihtoa varten. Jos käytät useita laitteita samassa paikassa, varmista, että laitteet ovat vähintään 15 metrin päässä toisistaan. Jos laitteet ovat alle 15 m etäisyydellä toisistaan, ne voivat toimia odottamattomalla tavalla. 34

37 Laitteen asentaminen (urakoitsija asentaa) Kun asennat laitteen sijoittamalla pääyksikön telineelle DHG Leveys: vähintään 150 cm (59,1 tuumaa) 2. Korkeus: vähintään 200 cm (78,7 tuumaa) 3. Syvyys: vähintään 100 cm (39,4 tuumaa) Kun asennat laitteen sijoittamalla pääyksikön seinälle DHG Vasen: vähintään 10 cm (3,9 tuumaa) 2. Ylä: vähintään 20 cm (7,9 tuumaa) 3. Oikea: vähintään 15 cm (5,9 tuumaa) 4. Ala: vähintään 20 cm (7,9 tuumaa) 35

38 3. Laitteen asennus Kynätelineen asentaminen Ota yhteys paikalliseen jälleenmyyjään, kun asennat kynätelineen. Älä tee asennusta itse. Kun olet asentanut pääyksikön, asenna kynäteline pääyksikköön. Kynäteline voidaan sijoittaa pääyksikön alaosaan vasemmalle, keskelle tai oikealle DHG Pääyksikkö 2. Kynäteline 3. Kynätelineen ruuvit Kynätelineen asennukseen tarvitaan ristipääruuviavain tai kolikko. Valitse pääyksikön asennuspaikan mukainen työkalu. Kun irrotat pääyksikön alustalta tai seinältä, muista irrottaa kynäteline ensin. Virtajohdon kytkeminen Käyttäjille Pohjois-Amerikassa Kytke mukana tullut 120 V:n johto 120 V:n virtalähteeseen. Käyttäjille EU:ssa ja muilla alueilla Kytke mukana tullut V:n johto V:n virtalähteeseen. Käyttäjille Norjassa, laite soveltuu käytettäväksi myös 230 V IT-verkossa. 36

39 Laitteen asentaminen (urakoitsija asentaa) Noudata annettuja ohjeita. Ohjeen noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. Pyri välttämään jatkojohdon tai haaroituspistokeen käyttöä. Ohjeen noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. Jos sinun on käytettävä jatkojohtoa tai haaroituspistoketta, varmista että kytkettyjen laitteiden kokonaistehonkulutus ei ylitä jatkojohdon tai haaroituspistokkeen teholuokitusta. Jos kokonaistehonkulutus ylittää ilmoitetun teholuokituksen, kytketyt laitteet voivat vahingoittua tai aiheuttaa tulipalon. Älä käytä vaurioituneita, rikkinäisiä tai muutettuja virtajohtoja. Älä myöskään käytä painavien esineiden alle jääneitä, voimakkaasti taipuneita tai vedettyjä virtajohtoja. Ohjeen noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. Älä koske virtapistokkeen piikkeihin metalliesineellä. Tulipalon ja sähköiskun vaara. Laitteen mukana toimitettua virtajohtoa saa käyttää vain tämän laitteen kanssa. Älä käytä sitä muiden laitteiden kanssa. Ohjeen noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. Virtajohdon käsittely märillä käsillä on vaarallista. Sähköiskun vaara. Jos virtajohto on vaurioitunut ja sen sisäosat ovat näkyvissä tai rikkoutuneet, ota yhteys huoltoedustajaan. Vialliset virtajohdot voivat aiheuttaa tulipalon tai sähköiskun. Pistoke on irrotettava pistorasiasta ainakin kerran vuodessa ja tarkistettava, ettei seuraavia esiinny: Pistokkeessa on palamisjälkiä. Pistokkeet piikit ovat vääntyneet. Jos pistokkeessa on jokin edellä mainituista vioista, älä käytä sitä vaan ota yhteyttä jälleenmyyjään tai huoltoon. Pistokkeen käyttö saattaa aiheuttaa tulipalon tai sähköiskun. 37

40 3. Laitteen asennus Pistoke on irrotettava pistorasiasta ainakin kerran vuodessa ja tarkistettava, ettei seuraavia esiinny: Virtajohdon sisällä olevat kaapelit ovat näkyvillä, vaurioituneet tms. Virtajohdon päällysteessä on halkeama tai painauma. Kun virtajohtoa taivuttelee, laite sammuu ja menee takaisin päälle. Virtajohto kuumenee paikoitellen. Virtajohto on vahingoittunut. Jos virtajohdossa on jokin edellä mainituista vioista, älä käytä sitä vaan ota yhteyttä jälleenmyyjään tai huoltoon. Virtajohdon käyttö saattaa aiheuttaa tulipalon tai sähköiskun. Varmista, että virtajohdon pistoke on työnnetty kunnolla pistorasiaan. Vain osittain pistorasiassa olevat pistokkeet aiheuttavat epävakaan kytkennän, joka voi kuumentua vaarallisesti. Jos laitetta ei aiota käyttää useaan päivään tai pidempään ajanjaksoon, irrota virtajohto pistorasiasta. Kun irrotat virtajohdon pistorasiasta, vedä aina pistokkeesta äläkä johdosta. Johdosta vetäminen voi vahingoittaa virtajohtoa. Vialliset virtajohdot voivat aiheuttaa tulipalon tai sähköiskun. Irrota pistoke pistorasiasta ja puhdista pistokkeen piikit ja piikkejä ympäröivä alue vähintään kerran vuodessa. Pölyn kerääntyminen pistokkeeseen voi aiheuttaa tulipalon. Kun huollat laitetta, irrota aina virtajohto pistorasiasta. 1. Kytke virtajohto liitäntäänsä. Käytä laitteen mukana tullutta virtajohtoa. CUE042 38

41 Laitteen asentaminen (urakoitsija asentaa) 2. Kun asennat laitteen asentamalla pääyksikön seinälle, pidä virtajohto kiinnikkeessään. 3. Kytke virtajohto pistorasiaan. DHG106 39

42 40 3. Laitteen asennus

43 4. Vianmääritys Seuraavassa kerrotaan mitä tehdä, jos laitteen käyttäminen ei onnistu. Laite ei käynnisty Jos laite ei käynnisty, toimi seuraavasti: 1. Tarkista, että virtajohto on kytketty. Katso s. 36 "Virtajohdon kytkeminen". 2. Tarkista, että päävirtakytkin on päällä. Katso s. 29 "Käynnistäminen". 3. Jos ongelma toistuu, ota yhteys huoltoedustajaan. Lisätietoja laitteen käynnistämisen jälkeen ilmenevien ongelmien ratkaisuista ja virheilmoitusten käsittelystä on käyttöohjeissa. 41

44 42 4. Vianmääritys
