Lue tämä ensin. Turvallisuustiedot. Tietoja laitteesta. Pääyksikön asentaminen. Vianmääritys

Transkriptio

1 Lue tämä ensin Turvallisuustiedot Tietoja laitteesta Pääyksikön asentaminen Vianmääritys Paperiopasta täydentäviä tietoja löytyy verkkosivustolla olevista HTML/PDFtiedostoista. Lue tämä opas huolellisesti ennen laitteen käyttämistä ja pidä se tallessa. Laitteen turvallisen ja tarkoituksenmukaisen käytön varmistamiseksi tutustu kohtaan "Turvallisuustiedot" ennen laitteen käyttämistä.

2

3 SISÄLLYSLUETTELO Johdanto...3 Tietoja oppaasta...4 Symbolit...4 Vastuuvapauslauseke...4 Huomautuksia...4 Käyttöohjeet... 5 Toimitetun tuotteen tarkistaminen...6 Pääyksikkö... 6 Kynä Turvallisuustiedot Turvallisuus käytön aikana...7 Turvatoimet...8 Laitteen käyttöympäristö... 8 Virtajohtojen ja -pistokkeiden käsittely... 9 Pääyksikön käsittely...11 Laitteen sisäosien käsittely...13 Laitteen tarvikkeiden käsittely...13 Paristot Siirtäminen...14 Telineen käsitteleminen Tietoja laitteesta Lait ja määräykset CE-merkinnän tiedot (vain EU-maat)...17 Valmistajan edustaja EU:ssa ja tiedot melupäästöistä...17 Tietoja sähkö- ja elektroniikkalaitteiden käyttäjille...17 Huomautus pariston/akun symbolista Tietoja Yhdysvalloissa oleville käyttäjille FCC-vaatimuksista...19 Käyttäjille Kaliforniassa (USA:ssa) Pääyksikön asentaminen Osien nimet ja toiminnot Pääyksikkö...21 Kynä...24 Pääyksikön siirtäminen

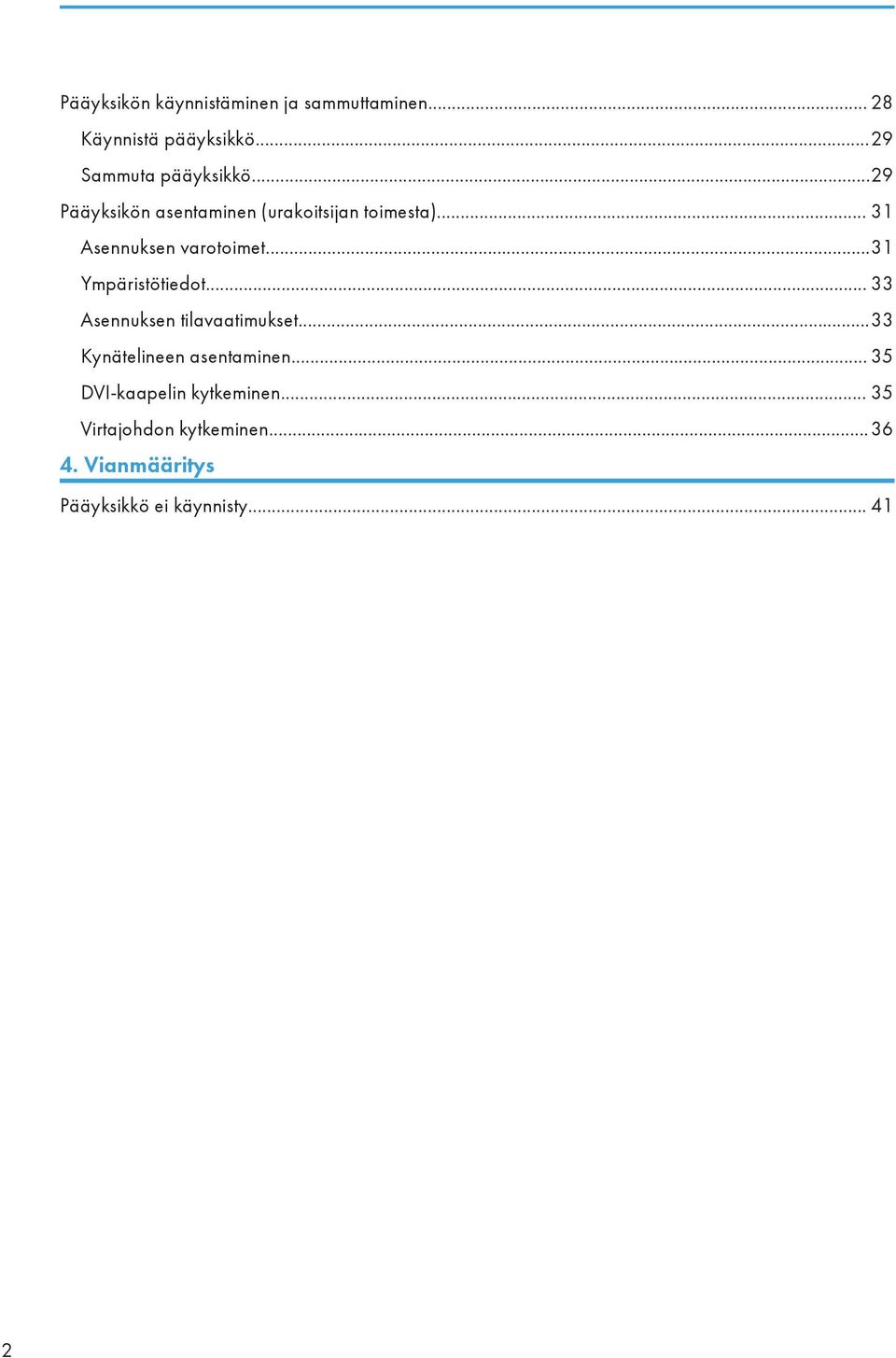

4 Pääyksikön käynnistäminen ja sammuttaminen Käynnistä pääyksikkö...29 Sammuta pääyksikkö...29 Pääyksikön asentaminen (urakoitsijan toimesta) Asennuksen varotoimet...31 Ympäristötiedot Asennuksen tilavaatimukset...33 Kynätelineen asentaminen DVI-kaapelin kytkeminen Virtajohdon kytkeminen Vianmääritys Pääyksikkö ei käynnisty

5 Johdanto Oppaassa annetaan laitteen yksityiskohtaiset käyttöohjeet ja laitteen käyttöä koskevia lisätietoja. Lue turvallisuussyistä opas huolellisesti ennen laitteen käyttöä. Säilytä opas helposti saatavilla. 3

6 Tietoja oppaasta Symbolit Oppaassa käytetään seuraavia symboleita: Näihin kohtiin on syytä kiinnittää huomiota laitetta käytettäessä. Lisäselityksiä laitteen toiminnoista sekä käyttäjän tekemien virheiden korjausohjeita. [ ] Laitteen näytön tai käyttöpaneelin näppäimien nimet. Viittaa painettuihin ohjeisiin. Viittaa yrityksen verkkosivuilla oleviin ohjeisiin. Vastuuvapauslauseke Laitevalmistaja ei vastaa vahingoista, jotka aiheutuvat tämän laitteen virheestä, tallennetun tiedon menetyksestä tai laitteen ja sen mukana toimitettujen käyttöoppaiden käytöstä tai käyttämättä jättämisestä. Varmuuskopioi laitteelle tallennetut tiedot. Asiakirjoja tai tietoa voi kadota, jos laitetta käytetään virheellisesti tai laitteeseen tulee toimintahäiriö. Valmistaja ei vastaa laitteella luoduista asiakirjoista tai käyttäjien tiedoista. Huomautuksia Oppaan sisältö voi muuttua ilman ennakkoilmoitusta. Oppaassa käytetään kahta eri mittayksikköjärjestelmää. Oppaan kuvat saattavat erota hieman itse laitteesta. Valmistaja ei ole vastuussa vahingoista tai kustannuksista, jotka aiheutuvat muiden kuin laitevalmistajan tarvikkeiden käytöstä toimistotuotteissa. 4

7 Käyttöohjeet Käyttöohjeissa kerrotaan tuotteen käyttämisestä ja vianmäärityksestä asennuksen jälkeen. Oppaassa annetaan myös tuotteen tekniset tiedot. Voit ladata käyttöohjeet Ricohin verkkosivuilta. Lisätietoja Interactive Whiteboard Remote Licensen (lisävaruste) asentamisesta ja käyttämisestä, katso käyttöohjeet. 5

8 Toimitetun tuotteen tarkistaminen Tuote koostuu interaktiivisesta valkotaulusta (Interactive Whiteboard, myöhemmin "pääyksikkö") ja sen kanssa käytettävästä kynästä (Interactive Whiteboard Pen, myöhemmin "kynä"). Pääyksikön ja kynän mukana toimitetaan lisäksi seuraavat lisävarusteet. Pääyksikkö Lisävarusteet Käyttö Viite D-SUB 15-nastainen kaapeli 1 Pääyksikön kytkeminen tietokoneeseen Käyttöohjeet DVI-kaapeli 1 Näytön kytkeminen ohjainyksikköön. s.35 "DVI-kaapelin kytkeminen" Virtajohto 1 Pääyksikön kytkeminen pistorasiaan. s.36 "Virtajohdon kytkeminen" Kynäteline 1 Kiinnitetään pääyksikköön. s.35 "Kynätelineen asentaminen" Kynätelineen ruuvit 2 Kynätelineen kiinnittäminen pääyksikköön. s.35 "Kynätelineen asentaminen" Lue tämä ensin (tämä opas) Muut asiakirjat Kynä Lisävarusteet Käyttö Viite Kynän kärki 1 Kun kynän kärki kuluu, vaihda se uuteen. Käyttöohjeet AAA-paristo 1 Aseta paristo kynän sisälle. Käyttöohjeet 6

9 1. Turvallisuustiedot Tässä kappaleessa kerrotaan turvatoimet. Turvallisuus käytön aikana Käyttöohjeessa käytetään seuraavia symboleja: Ohjeiden noudattamatta jättämisestä voi seurata vakava loukkaantuminen tai hengenvaara. Ohjeiden noudattamatta jättämisestä voi seurata loukkaantuminen tai omaisuusvahinko. 7

10 1. Turvallisuustiedot Turvatoimet Tässä kuvataan laitetta käytettäessä noudatettavat turvatoimet. Laitteen käyttöympäristö Tässä käsitellään laitteen käyttöympäristön turvallisuusnäkökohtia. Älä käytä helposti syttyviä suihkeita tai liuottimia laitteen läheisyydessä. Ohjeen noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. Älä aseta maljakoita, kasveja, mukeja, lääkkeitä, pieniä metalliesineitä tai vettä tai muita nesteitä sisältäviä astioita laitteen päälle tai lähelle. Nesteiden tai vieraiden esineiden joutumisesta laitteeseen voi seurata tulipalo tai sähköisku. Pidä tuote ja lisävarusteet poissa lasten ulottuvilta. Jos tuote kaatuu, se aiheuttaa loukkaantumisvaaran. Suojaa kosteudelta ja pölyltä. Pöly ja kosteus voivat aiheuttaa tulipalon tai sähköiskun. Älä aseta tuotteen päälle mitään esineitä. Tuote voi kaatua ja aiheuttaa loukkaantumisvaaran. Älä sijoita tuotetta epävakaalle tai kaltevalle alustalle. Kaatuminen aiheuttaa loukkaantumisvaaran. Tuotetta ei voi sijoittaa tiloihin, joiden ilma on suolapitoista tai sisältää syövyttäviä kaasuja. Tuotetta ei myöskään saa sijoittaa tiloihin, joissa käsitellään kemikaaleja (kuten laboratorioon). Tuotteeseen voi tulla toimintahäiriöitä. 8

11 Turvatoimet Älä sijoita tuotetta ympäristöön, jossa se voi kastua (lumi, sade, veden läheisyys). Ohjeen noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. Älä sijoita tuotetta ympäristöön, jossa se altistuu suoralle auringonpaisteelle tai muulle lämmönlähteelle. Kuumuus voi vaikuttaa laitteen ulko- tai sisäosiin haitallisesti. Tulipalon vaara. Älä tuki tuotteen ilmanottoaukkoa tai tuuletusaukkoa. Tulipalon tai laitevaurion vaara, jos sisäiset komponentit ylikuumenevat. Tuote tai sen lisävarusteet eivät saa altistua tärinälle. Loukkaantumisen tai onnettomuuden vaara. Tulipalon tai laitevaurion vaara, jos sisäinen komponentti vioittuu tärinässä. Virtajohtojen ja -pistokkeiden käsittely Tässä kerrotaan virtajohtojen ja -pistokkeiden turvallisesta käsittelystä. Käyttäjille Pohjois-Amerikassa Liitä laitteen mukana toimitettu 120 V:n virtajohto 120 V:n virtalähteeseen. Käyttäjille EU:ssa ja muilla alueilla Liitä tuotteen mukana toimitettu V:n virtajohto V:n virtalähteeseen. Käyttäjille Taiwanissa Liitä laitteen mukana toimitettu 110 V:n virtajohto 110 V:n virtalähteeseen. Käytä vain ilmoitettuja arvoja. Ohjeen noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. 9

12 1. Turvallisuustiedot Kun käytät jatkojohtoa tai haaroituspistoketta, varmista että kytkettyjen laitteiden virrankulutus ei ylitä jatkojohdon tai haaroituspistokkeen teholuokitusta. Jos kokonaistehonkulutus ylittää ilmoitetun teholuokituksen, kytketyt laitteet voivat kuumentua ja aiheuttaa tulipalon. Älä käytä vaurioituneita, rikkinäisiä tai muutettuja virtajohtoja. Älä myöskään käytä painavien esineiden alle jääneitä, voimakkaasti taipuneita tai vedettyjä virtajohtoja. Ohjeen noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. Älä koske virtapistokkeen piikkeihin metalliesineellä. Tulipalon ja sähköiskun vaara. Laitteen mukana toimitettua virtajohtoa saa käyttää vain tämän laitteen kanssa. Älä käytä sitä muiden laitteiden kanssa. Ohjeen noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. Virtajohdon käsittely märillä käsillä on vaarallista. Sähköiskun vaara. Jos virtajohto on vaurioitunut ja sen sisäosat ovat näkyvissä tai rikkoutuneet, ota yhteys huoltoedustajaan. Vialliset virtajohdot voivat aiheuttaa tulipalon tai sähköiskun. Pistoke on irrotettava pistorasiasta ainakin kerran vuodessa ja tarkistettava, ettei seuraavia esiinny: Pistokkeessa on palamisjälkiä. Pistokkeet piikit ovat vääntyneet. Jos pistokkeessa on jokin edellä mainituista vioista, älä käytä sitä vaan ota yhteyttä jälleenmyyjään tai huoltoon. Pistokkeen käyttö saattaa aiheuttaa tulipalon tai sähköiskun. 10

13 Turvatoimet Pistoke on irrotettava pistorasiasta ainakin kerran vuodessa ja tarkistettava, ettei seuraavia esiinny: Virtajohdon sisällä olevat kaapelit ovat näkyvillä, vaurioituneet tms. Virtajohdon päällysteessä on halkeama tai painauma. Kun virtajohtoa taivuttelee, laite sammuu ja menee takaisin päälle. Virtajohto kuumenee paikoitellen. Virtajohto on vahingoittunut. Jos virtajohdossa on jokin edellä mainituista vioista, älä käytä sitä vaan ota yhteyttä jälleenmyyjään tai huoltoon. Virtajohdon käyttö saattaa aiheuttaa tulipalon tai sähköiskun. Varmista, että virtajohdon pistoke on työnnetty kunnolla pistorasiaan. Vain osittain pistorasiassa olevat pistokkeet aiheuttavat epävakaan kytkennän, joka voi kuumentua vaarallisesti. Jos laitetta ei aiota käyttää useaan päivään tai pidempään ajanjaksoon, irrota virtajohto pistorasiasta. Kun irrotat virtajohdon pistorasiasta, vedä aina pistokkeesta äläkä johdosta. Johdosta vetäminen voi vahingoittaa virtajohtoa. Vialliset virtajohdot voivat aiheuttaa tulipalon tai sähköiskun. Irrota pistoke pistorasiasta ja puhdista pistokkeen piikit ja piikkejä ympäröivä alue vähintään kerran vuodessa. Pölyn kerääntyminen pistokkeeseen voi aiheuttaa tulipalon. Kun huollat laitetta, irrota aina virtajohto pistorasiasta. Pääyksikön käsittely Tässä kuvataan pääyksikköä käsiteltäessä noudatettavat turvatoimet. 11

14 1. Turvallisuustiedot Sijoita laite mahdollisimman lähelle pistorasiaa. Näin voit irrottaa virtajohdon pistorasiasta nopeasti hätätilanteessa. Jos laitteesta tulee savua tai hajua tai laite toimii muuten oudosti, sammuta laite välittömästi päävirtakytkimestä. Irrota sitten pistoke pistorasiasta. Ota yhteys huoltoon ja ilmoita ongelmasta. Älä käytä laitetta. Ohjeen noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. Jos laitteen sisään joutuu metalliesineitä tai nesteitä, sammuta laite välittömästi päävirtakytkimestä. Irrota sitten pistoke pistorasiasta. Ota yhteys huoltoon ja ilmoita ongelmasta. Älä käytä laitetta. Ohjeen noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. Jos laite kaatuu tai laitteen kansi tai muu osa menee rikki, katkaise laitteesta virta ja irrota virtajohto pistorasiasta. Ota yhteys huoltoon ja ilmoita ongelmasta. Älä käytä laitetta. Ohjeen noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. Älä koske laitteeseen ukonilmalla. Sähköiskun vaara. Seuraavassa käsitellään laitteen pakkausmuovien varoituksia. Pidä kaikki laitteen mukana toimitetut muovit (pussit ym.) poissa lasten ulottuvilta. Tukehtumisvaara. Älä kiipeä tuotteen päälle tai aseta sille esineitä. Loukkaantumisvaara. Älä paina näyttöä voimakkaasti tai kohdista siihen iskuja. Näyttö voi vioittua, siihen voi tulla toimintahäiriö tai se voi aiheuttaa loukkaantumisen. Älä paina näyttöä terävällä esineellä. Näyttö voi vioittua, siihen voi tulla toimintahäiriö tai se voi aiheuttaa loukkaantumisen. 12

15 Turvatoimet Älä naarmuta tai iske tuotetta kovalla esineellä. Näyttö voi vioittua, siihen voi tulla toimintahäiriö tai se voi aiheuttaa loukkaantumisen. Laitteen sisäosien käsittely Tässä kuvataan laitteen sisäosia käsiteltäessä noudatettavat varotoimet. Älä poista muita kuin tässä oppaassa mainittuja kansia tai ruuveja. Ota yhteys huoltoon, jos laitteen sisäosat tarvitsevat huoltoa, säätöä tai korjausta. Älä pura tai muokkaa laitetta. Seurauksena saattaa olla loukkaantuminen tai toimintahäiriö. Jos laitteen sisäosaa ei puhdisteta säännöllisesti, laitteen sisälle kertyy pölyä. Pöly voi syttyä palamaan ja laitteeseen voi tulla toimintahäiriöitä. Lisätietoja laitteen sisäosien puhdistuksesta ja sen kustannuksista saat myynti- ja huoltoedustajalta. Laitteen tarvikkeiden käsittely Tässä kuvataan tarvikkeita käsiteltäessä noudatettavat varotoimet. Pidä kynän kärki ja paristo poissa lasten ulottuvilta. Jos lapsi nielaisee kynän kärjen, kynän alaosan tai pariston, vie hänet välittömästi lääkäriin. Paristot Tässä annetaan tietoja paristoista. 13

16 1. Turvallisuustiedot Huomioi kynässä käytettäviä paristoja koskevat varoitukset. Väärin asetetut paristot voivat vuotaa tai räjähtää ja aiheuttavat tulipalo- ja loukkaantumisvaaran. Älä käytä muita kuin käyttöoppaassa mainittuja paristoja. Aseta paristot oikein päin ( / ). Älä lataa paristoja. Älä kuumenna paristoja tai altista niitä avotulelle tai vedelle. Älä kytke pariston positiivisia ja negatiivisia napoja johdolla. Poista loppuun kuluneet tai vanhentuneet paristot kaukosäätimestä. Poista paristot myös, jos et käytä laitetta pitkään aikaan. Pidä paristot poissa lasten ulottuvilta. Lapset saattavat nielaista paristot tai tukehtua niihin. Jos näin käy, ota välittömästi yhteyttä lääkäriin. Vuotavat paristot Jos saat paristosta vuotanutta nestettä ihollesi, huuhtele välittömästi vedellä ja hakeudu lääkäriin. Pyyhi vuotanut neste paperilla. Vältä nesteen joutumista ihollesi. Kastele käyttämäsi paperi kokonaan ja hävitä sekajätteenä. Siirtäminen Tässä kuvataan pääyksikköä siirrettäessä noudatettavat turvatoimet. Irrota virtajohto pistorasiasta ennen laitteen siirtämistä. Kun siirrät laitetta, varmista, ettei virtajohto jää laitteen alle ja vaurioidu. Ohjeiden noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. Jos laitetta pitää nostaa (esimerkiksi toiseen kerrokseen siirtämistä varten), ota yhteys huoltoon. Älä nosta laitetta ilman huoltohenkilöstön apua. Jos laite kaatuu tai putoaa, se vaurioituu ja siihen voi tulla toimintahäiriöitä. Loukkaantumisvaara. 14

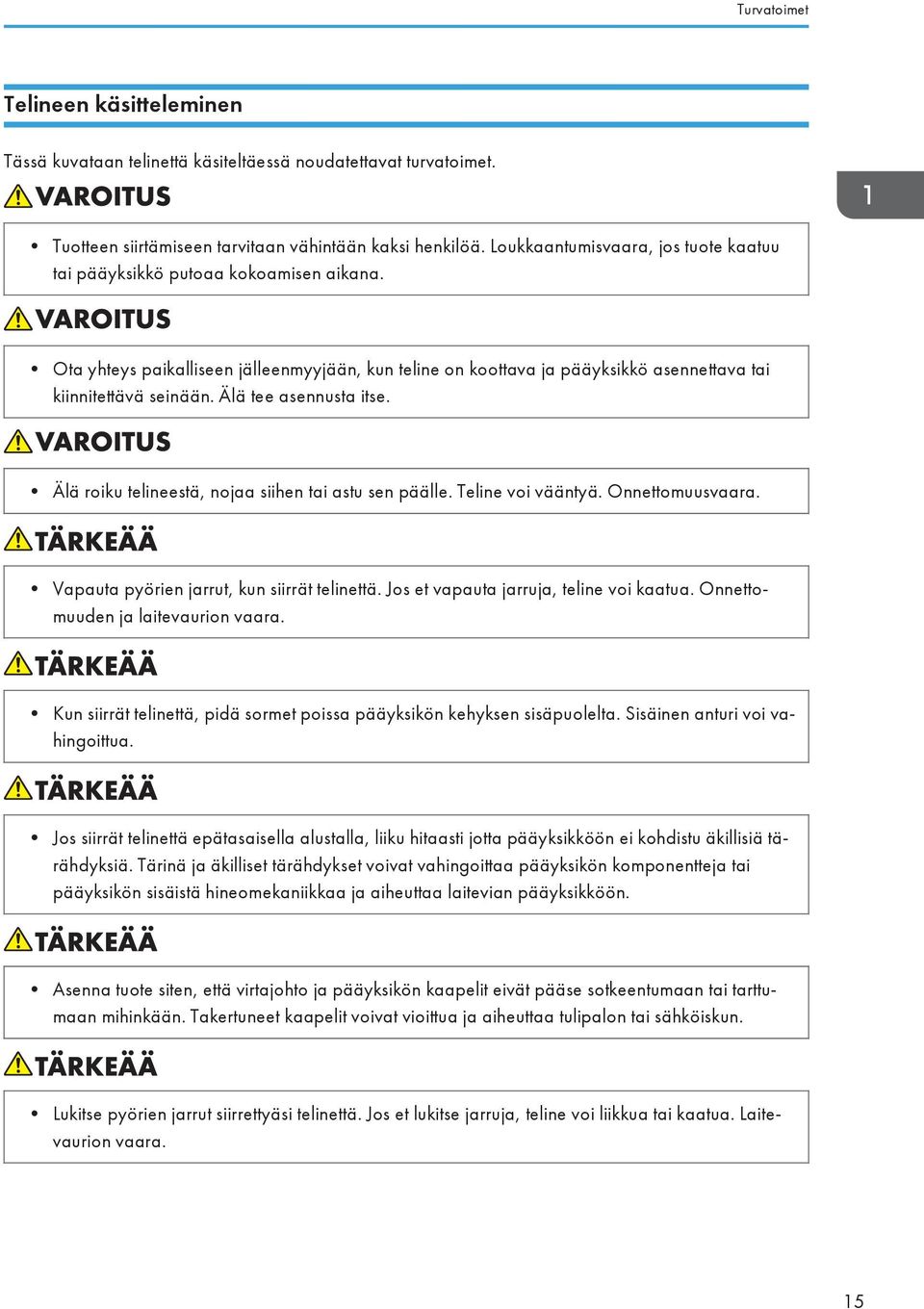

17 Turvatoimet Telineen käsitteleminen Tässä kuvataan telinettä käsiteltäessä noudatettavat turvatoimet. Tuotteen siirtämiseen tarvitaan vähintään kaksi henkilöä. Loukkaantumisvaara, jos tuote kaatuu tai pääyksikkö putoaa kokoamisen aikana. Ota yhteys paikalliseen jälleenmyyjään, kun teline on koottava ja pääyksikkö asennettava tai kiinnitettävä seinään. Älä tee asennusta itse. Älä roiku telineestä, nojaa siihen tai astu sen päälle. Teline voi vääntyä. Onnettomuusvaara. Vapauta pyörien jarrut, kun siirrät telinettä. Jos et vapauta jarruja, teline voi kaatua. Onnettomuuden ja laitevaurion vaara. Kun siirrät telinettä, pidä sormet poissa pääyksikön kehyksen sisäpuolelta. Sisäinen anturi voi vahingoittua. Jos siirrät telinettä epätasaisella alustalla, liiku hitaasti jotta pääyksikköön ei kohdistu äkillisiä tärähdyksiä. Tärinä ja äkilliset tärähdykset voivat vahingoittaa pääyksikön komponentteja tai pääyksikön sisäistä hineomekaniikkaa ja aiheuttaa laitevian pääyksikköön. Asenna tuote siten, että virtajohto ja pääyksikön kaapelit eivät pääse sotkeentumaan tai tarttumaan mihinkään. Takertuneet kaapelit voivat vioittua ja aiheuttaa tulipalon tai sähköiskun. Lukitse pyörien jarrut siirrettyäsi telinettä. Jos et lukitse jarruja, teline voi liikkua tai kaatua. Laitevaurion vaara. 15

18 1. Turvallisuustiedot Älä heiluta tuotetta tai paina sitä voimakkaasti. Jos tuotetta ei käytetä asianmukaisesti, se voi vioittua. Onnettomuuden ja loukkaantumisen vaara. 16

19 2. Tietoja laitteesta Tässä kappaleessa kerrotaan tähän laitteeseen liittyvistä laeista ja säädöksistä. Lait ja määräykset CE-merkinnän tiedot (vain EU-maat). Valmistaja: Ricoh Co., Ltd. 3-6 Nakamagome 1-chome, Ohta-ku, Tokyo , Japani Maahantuoja: Ricoh Europe PLC 20 Triton Street, London. NW1 3BF, United Kingdom Valmistajan edustaja EU:ssa ja tiedot melupäästöistä TUV GS -vaatimusten mukaisesti tiedot valmistajan edustajasta EU:ssa on annettu alla. Valmistajan edustaja EU:ssa Ricoh Europe PLC 20 Triton Street, London. NW1 3BF, United Kingdom Melutaso Maschinenlärminformations-Verordnung 3. GPSGV: Der höchste Schalldruckpegel beträgt 70 db(a) oder weniger gemäss EN ISO 7779 Tietoja sähkö- ja elektroniikkalaitteiden käyttäjille Käyttäjät maissa, joissa elektroniikkaromu on merkitty oheisella symbolilla. Tuotteemme sisältävät laadukkaita ja kierrätyskelpoisia osia. Tuotteet tai tuotepakkaukset on merkitty alla olevalla symbolilla. 17

20 2. Tietoja laitteesta Symboli tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteenä. Hävitä tuote asianmukaisessa kierrätys- tai keräyspisteessä. Noudattamalla ohjeita varmistat, että tuote hävitetään oikein aiheuttamatta ympäristö- tai terveysriskejä. Kierrättämällä säästät luonnonvaroja ja suojelet ympäristöä. Jos haluat lisätietoja tuotteeseen liittyvistä keräys- ja kierrätysjärjestelmistä, ota yhteys laitteen myyneeseen liikkeeseen, jälleenmyyjään tai myynti/huoltoedustajaan. Muille käyttäjille Jos haluat hävittää tuotteen, ota yhteys paikallisiin viranomaisiin, laitteen myyneeseen liikkeeseen, jälleenmyyjään tai myynti/huoltoedustajaan. Turkki Huomautus pariston/akun symbolista Paristot ja akut on merkitty yllä olevalla symbolilla akkudirektiivin 2006/66/EY artikla 20 Tietoja loppukäyttäjille Liite II mukaisesti. Käytettyjä paristoja ja akkuja ei saa hävittää kotitalousjätteiden mukana. EU:ssa on erilliset keräysjärjestelmät sähkö- ja elektroniikkaromulle sekä paristoille ja akuille. Noudata paikallisia jätehuoltomääräyksiä. 18

21 Lait ja määräykset Tietoja Yhdysvalloissa oleville käyttäjille FCC-vaatimuksista Huomautus: Laite on testattu ja se täyttää luokan A digitaalisen laitteen vaatimukset FCC-sääntöjen osan 15 mukaisesti. Rajoituksilla saavutetaan riittävä suojaustaso haitallisia häiriöitä vastaan, kun laitetta käytetään liiketoimintaympäristössä. Laite tuottaa ja käyttää radioaaltoja. Jos laite asennetaan tai sitä käytetään käyttöohjeiden vastaisesti, se saattaa aiheuttaa haitallisia radiohäiriöitä. Laitteen käyttö asuinalueella aiheuttaa todennäköisesti haitallisia häiriöitä, joiden korjaaminen on käyttäjän vastuulla. Varoitus: Muiden kuin valmistajan erikseen hyväksymien muutosten tekeminen laitteseen voi mitätöidä käyttäjän oikeuden laitteen käyttämiseen. Kaapelit Vaatimusten täyttämiseksi tietokoneen (ja/tai muiden laitteiden) liitännöissä on käytettävä kunnolla suojattuja ja maadoitettuja kaapeleita ja liittimiä. Häiriönpoistajan asentaminen Häiriönpoistajaa on käytettävä radiotaajuushäiriöiden vähentämiseksi. Käyttäjille Kaliforniassa (USA:ssa) Perkloraattia noudata materiaalista paikallisesti annettuja ohjeita. Katso: 19

22 20 2. Tietoja laitteesta

23 3. Pääyksikön asentaminen Tässä luvussa käsitellään tuotteen asennus, käynnistäminen ja sammuttaminen. Osien nimet ja toiminnot Pääyksikkö Virran merkkivalo Merkkivalo palaa, kun pääyksikkö on päällä. 2. Virtapainike Käynnistää ja sammuttaa pääyksikön. 5 6 CUE030 Lisätietoja pääyksikön käynnistämisestä ja sammuttamisesta, katso s.28 "Pääyksikön käynnistäminen ja sammuttaminen". 3. Näyttöyksikkö 4. Ohjainyksikkö 5. Päävirtakytkin Kytke päävirtakytkin päälle tai pois. Päävirtakytkimen symbolit tarkoittavat seuraavaa: : VIRTA PÄÄLLÄ : VIRTA POIS Lisätietoja pääyksikön käynnistämisestä ja sammuttamisesta, katso s.28 "Pääyksikön käynnistäminen ja sammuttaminen". 21

24 3. Pääyksikön asentaminen 6. Virtajohdon liitäntä Virtajohdon pistokkeen liitäntä. Lisätietoja virtajohdon liitännästä, katso s.36 "Virtajohdon kytkeminen". Näyttöyksikkö CUE PIP-painike Valitsee syötön liitetyistä laitteista, kuten videokokousjärjestelmästä. 2. Selauspainikkeet 3. Valikko/poistumispainike Säätää näytön kirkkautta tai kontrastia. 4. Enter/syöttöpainike Painikkeella otetaan myös säädetyn valikon asetukset käyttöön. 5. DVI-tulo DVI-kaapelin kytkentä. Katso s.35 "DVI-kaapelin kytkeminen". 6. VGA-tulo 2 Kytkee videotulolaitteen, kuten videokokousjärjestelmälaitteen. Lisätietoja videokokouskuvan näyttämisestä, katso Käyttöohjeet. Peitettyjä liitäntöjä ei voi käyttää. 22

25 Osien nimet ja toiminnot Ohjainyksikkö CUE Virran merkkivalo Virran merkkivalo palaa, kun ohjain on päällä. 2. Kiintolevyn merkkivalo 3. USB-portit (USB 3.0 tyyppi A) Porttia käytetään seuraaviin: USB-muistilaitteen käyttö laitteisto-ohjelmistopäivitykseen tai näytön tallentamiseen Voit säätää kuvaa hiirellä 4. Ethernet-liitäntä (10/100/1000 Mbps LAN-portti) Pääyksikön verkkoliitäntä. Lisätietoja verkkoon yhdistämisestä, katso Käyttöohjeet. 5. USB-portit (USB 2.0 tyyppi A) Porttia käytetään seuraaviin: USB-muistilaitteen käyttö laitteisto-ohjelmistopäivitykseen tai näytön tallentamiseen Voit säätää kuvaa hiirellä 6. DVI-lähtö DVI-kaapelin kytkentä. Katso s.35 "DVI-kaapelin kytkeminen". 7. VGA-tulo 1 Tietokoneen ohjainliitäntä. Lisätietoja tietokoneen liittämisestä, katso Käyttöohjeet. 8. Näyttöportin tulo Peitettyjä liitäntöjä ei voi käyttää. 23

26 3. Pääyksikön asentaminen Kynä CUE Kynän kärki Osa, jolla kosketetaan näyttöä kirjoitettaessa, piirrettäessä ja valittaessa toimintoja. Kun kärki kuluu, vaihda se uuteen. 2. Paristokansi 3. Virran merkkivalo Ilmoittaa pariston jäljellä olevan varauksen määrän. Virran merkkivalo alkaa vilkkua, kun kynän kärkeä tai pohjaa kosketetaan. Kun kynä on käyttämättä tietyn aikaa, virran merkkivalo sammuu. Virran merkkivalo vilkkuu hitaammin, kun paristo on loppumassa. Kun paristo tyhjenee, virran merkkivalo ei syty edes kun kynän kärkeä tai pohjaa kosketetaan. Vaihda paristo. 4. Kynän pohja Osa, jolla näyttöä kosketetaan, kun halutaan poistaa edellinen toiminto. Kun pohja kuluu, vaihda se uuteen. Lisätietoja kynän kärjen ja pohjan vaihtamisesta, katso Käyttöohjeet. Lisätietoja pariston asennuksesta ja vaihtamisesta, katso Käyttöohjeet. 24

27 Pääyksikön siirtäminen Pääyksikön siirtäminen Kun siirrät telineeseen asennettua pääyksikköä, toimi seuraavasti. Tuotteen siirtämiseen tarvitaan vähintään kaksi henkilöä. Loukkaantumisvaara, jos tuote kaatuu tai pääyksikkö putoaa kokoamisen aikana. Irrota virtajohto pistorasiasta ennen laitteen siirtämistä. Kun siirrät laitetta, varmista, ettei virtajohto jää laitteen alle ja vaurioidu. Ohjeiden noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. Jos laitetta pitää nostaa (esimerkiksi toiseen kerrokseen siirtämistä varten), ota yhteys huoltoon. Älä nosta laitetta ilman huoltohenkilöstön apua. Jos laite kaatuu tai putoaa, se vaurioituu ja siihen voi tulla toimintahäiriöitä. Loukkaantumisvaara. Vapauta pyörien jarrut, kun siirrät telinettä. Jos et vapauta jarruja, teline voi kaatua. Onnettomuuden ja laitevaurion vaara. Kun siirrät telinettä, pidä sormet poissa pääyksikön kehyksen sisäpuolelta. Sisäinen anturi voi vahingoittua. Jos siirrät telinettä epätasaisella alustalla, liiku hitaasti jotta pääyksikköön ei kohdistu äkillisiä tärähdyksiä. Tärinä ja äkilliset tärähdykset voivat vahingoittaa pääyksikön komponentteja tai pääyksikön sisäistä hineomekaniikkaa ja aiheuttaa laitevian pääyksikköön. Kun olet siirtämässä seinälle asennettua pääyksikköä, pyydä apua paikalliselta jälleenmyyjältä. 25

28 3. Pääyksikön asentaminen 1. Tarkista, että virta on kytketty pois ja pääyksikkö sammutettu. CUE043 Jos päävirtakytkin on päällä, kytke se pois päältä. Lisätietoja päävirtakytkimen pois kytkemisestä, katso s.29 "Sammuta pääyksikkö". 2. Irrota kaikki pääyksikköön kytketyt kaapelit. 3. Vapauta jokaisen pyörän jarru. CUE040 Teline on siirtovalmis. Liikuta telinettä hitaasti, jotta pääyksikköön ei kohdistu kovia tärähdyksiä. 4. Kun olet siirtänyt pääyksikön haluamaasi paikkaan, lukitse jokaisen pyörän jarru. CUE041 Jos jarruja ei lukita, pääyksikkö voi vioittua tai kaatua tai aiheuttaa loukkaantumisen. 26

29 Pääyksikön siirtäminen 5. Kytke virtajohto pääyksikköön. Lisätietoja virtajohdon liitännästä, katso s.36 "Virtajohdon kytkeminen". Kun virtajohto on kytketty, pääyksikkö on valmis käynnistettäväksi. Lisätietoja pääyksikön käynnistämisestä, katso s.29 "Käynnistä pääyksikkö". 27

30 3. Pääyksikön asentaminen Pääyksikön käynnistäminen ja sammuttaminen Pääyksikössä on päävirtakytkin ja virtapainike. Päävirtakytkin voidaan yleensä jättää päälle. Kytke päävirtakytkin pois päältä, jos aiot siirtää tuotetta tai et käytä sitä pitkään aikaan. Sijoita laite mahdollisimman lähelle pistorasiaa. Näin voit irrottaa virtajohdon pistorasiasta nopeasti hätätilanteessa. Jos laitteesta tulee savua tai hajua tai laite toimii muuten oudosti, sammuta laite välittömästi päävirtakytkimestä. Irrota sitten pistoke pistorasiasta. Ota yhteys huoltoon ja ilmoita ongelmasta. Älä käytä laitetta. Ohjeen noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. Jos laitteen sisään joutuu metalliesineitä tai nesteitä, sammuta laite välittömästi päävirtakytkimestä. Irrota sitten pistoke pistorasiasta. Ota yhteys huoltoon ja ilmoita ongelmasta. Älä käytä laitetta. Ohjeen noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. Älä koske laitteeseen ukonilmalla. Sähköiskun vaara. Seuraavassa käsitellään laitteen pakkausmuovien varoituksia. Pidä kaikki laitteen mukana toimitetut muovit (pussit ym.) poissa lasten ulottuvilta. Tukehtumisvaara. 28

31 Pääyksikön käynnistäminen ja sammuttaminen Käynnistä pääyksikkö 1. Kytke päävirtakytkin päälle. CUE Paina virtapainiketta. CUE044 Valkotaulun näyttö avautuu. Sammuta pääyksikkö Älä kytke päävirtakytkintä pois päältä tai irrota virtajohtoa kesken virransyötön. Flash-muisti voi vaihngoittua tai laitteeseen voi tulla muita vikoja. Jos pääyksikkö sammutetaan, kun sitä jaetaan toisen pääyksikön tai tietokoneen kanssa, kesken olevien toimintojen tiedot menetetään. 29

32 3. Pääyksikön asentaminen 1. Paina virtapainiketta. CUE Kun virran merkkivalo sammuu, kytke päävirtakytkin pois päältä. CUE043 30

33 Pääyksikön asentaminen (urakoitsijan toimesta) Pääyksikön asentaminen (urakoitsijan toimesta) Ota yhteys paikalliseen jälleenmyyjään, kun teline on koottava ja pääyksikkö asennettava tai kiinnitettävä seinään. Älä tee asennusta itse. Pääyksikkö voidaan asentaa telineeseen tai seinälle. Lisätietoja pääyksikön asentamisesta telineeseen löydät telineen mukana tulevasta asennusoppaasta. Lisätietoja pääyksikön asentamisesta seinälle löydät seinätelineen mukana tulevasta ohjeesta. Asennuksen varotoimet Älä käytä helposti syttyviä suihkeita tai liuottimia laitteen läheisyydessä. Ohjeen noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. Älä aseta maljakoita, kasveja, mukeja, lääkkeitä, pieniä metalliesineitä tai vettä tai muita nesteitä sisältäviä astioita laitteen päälle tai lähelle. Nesteiden tai vieraiden esineiden joutumisesta laitteeseen voi seurata tulipalo tai sähköisku. Suojaa kosteudelta ja pölyltä. Pöly ja kosteus voivat aiheuttaa tulipalon tai sähköiskun. Älä aseta tuotteen päälle mitään esineitä. Tuote voi kaatua ja aiheuttaa loukkaantumisvaaran. Älä sijoita tuotetta epävakaalle tai kaltevalle alustalle. Kaatuminen aiheuttaa loukkaantumisvaaran. Tuotetta ei voi sijoittaa tiloihin, joiden ilma on suolapitoista tai sisältää syövyttäviä kaasuja. Tuotetta ei myöskään saa sijoittaa tiloihin, joissa käsitellään kemikaaleja (kuten laboratorioon). Tuotteeseen voi tulla toimintahäiriöitä. 31

34 3. Pääyksikön asentaminen Asenna tuote siten, että virtajohto ja pääyksikön kaapelit eivät pääse sotkeentumaan tai tarttumaan mihinkään. Takertuneet kaapelit voivat vioittua ja aiheuttaa tulipalon tai sähköiskun. Telineen asennuksen varotoimet Älä roiku telineestä, nojaa siihen tai astu sen päälle. Teline voi vääntyä. Onnettomuusvaara. Lukitse pyörien jarrut siirrettyäsi telinettä. Jos et lukitse jarruja, teline voi liikkua tai kaatua. Laitevaurion vaara. Älä heiluta tuotetta tai paina sitä voimakkaasti. Jos tuotetta ei käytetä asianmukaisesti, se voi vioittua. Onnettomuuden ja loukkaantumisen vaara. Seinäasennuksen varotoimet Tuotteen asennukseen seinälle vaaditaan VESA-standardin vaatimukset täyttävä kiinnitysteline. Tuotteen asennukseen, irrottamiseen ja siirtämiseen tarvitaan vähintään kaksi henkilöä. Valitse VESA-standardin mukainen seinäteline koolle mm (15,7 7,9 tuumaa). Käytä telinettä, joka jättää vähintään 6 cm (2,4 tuumaa) vapaata tilaa tuotteen ja seinän tai katon väliin. Tuote painaa noin 50 kg (110,2 lb). Käytä telinettä, joka kestää tuotteen painon. Kun asennat tuotetta seinälle tai kattoon, valitse kohta (betoniseinä tai -pilari), joka kestää neljä kertaa tuotteen ja telineen yhteispainon. Asenna kiinnike M8-ruuveilla. Käytä ainoastaan takana olevia VESA-ruuvinreikiä. Kysy paikalliselta jälleenmyyjältä tuotteelle suositeltua seinäkiinnikettä. 32

35 Pääyksikön asentaminen (urakoitsijan toimesta) Ympäristötiedot Alla olevassa taulukossa annetaan pääyksikön ympäristötiedot. Ympäristö Tekniset tiedot Lämpötila Kosteus C (50 89,6 F) % (ei tiivistyvä) Lämpötila-alue vaihtelee asennusolosuhteiden mukaan. Suurin korkeus Virta m (6 600 jalkaa) AC V, 50/60 Hz Tuote on tarkoitettu sisäkäyttöön. Tuotteessa on infrapunakosketuspaneeli. Älä käytä tuotetta kirkkaassa valossa, kuten suorassa auringonpaisteessa. Jos tuotetta käytetään paikassa, jossa se altistuu kirkkaalle valolle, se ei välttämättä toimi asianmukaisesti. Suosittelemme ryhtymään vaadittuihin varotoimiin, joilla estetään tuotteen kaatuminen asennuksen jälkeen. Asennuksen tilavaatimukset Jätä riittävästi tilaa tuotteen ympärille kaapeleita ja ilmanvaihtoa varten. 33

36 3. Pääyksikön asentaminen Pääyksikön asentaminen telineeseen CUE Leveys: vähintään 150 cm (59,1 tuumaa) 2. Korkeus: vähintään 200 cm (78,7 tuumaa) 3. Syvyys: vähintään 100 cm (39,4 tuumaa) Pääyksikön asentaminen seinälle CUE Vasen: vähintään 10 cm (3,9 tuumaa) 2. Ylä: vähintään 20 cm (7,9 tuumaa) 3. Oikea: vähintään 15 cm (5,9 tuumaa) 4. Ala: vähintään 20 cm (7,9 tuumaa) 34

37 Pääyksikön asentaminen (urakoitsijan toimesta) Kynätelineen asentaminen Ota yhteys paikalliseen jälleenmyyjään, kun asennat kynätelineen. Älä tee asennusta itse. Kynäteline asennetaan näyttöön. Kynäteline voidaan sijoittaa näytön alaosaan vasemmalle, keskelle tai oikealle CUE Pääyksikkö 2. Kynäteline 3. Kynätelineen ruuvit Kynätelineen asennukseen tarvitaan ristipääruuviavain tai kolikko. Valitse pääyksikön asennuspaikan mukainen työkalu. Lisätietoja tuotteen sisällöstä, katso s.6 "Toimitetun tuotteen tarkistaminen". Ennen kuin irrotat pääyksikön alustalta tai seinältä, muista irrottaa kynäteline ensin. DVI-kaapelin kytkeminen 1. Tarkista, että virta on kytketty pois ja pääyksikkö sammutettu. CUE054 35

38 3. Pääyksikön asentaminen Jos päävirtakytkin on päällä, kytke se pois päältä. Lisätietoja päävirtakytkimen pois kytkemisestä, katso s.29 "Sammuta pääyksikkö". 2. Tarkista, että virtajohtoa ei ole kytketty. CUE Kytke DVI-kaapeli näyttöön ja ohjaimeen. CUE051 Virtajohdon kytkeminen Käyttäjille Pohjois-Amerikassa Liitä laitteen mukana toimitettu 120 V:n virtajohto 120 V:n virtalähteeseen. Käyttäjille EU:ssa ja muilla alueilla Liitä tuotteen mukana toimitettu V:n virtajohto V:n virtalähteeseen. Käytä vain ilmoitettuja arvoja. Ohjeen noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. 36

39 Pääyksikön asentaminen (urakoitsijan toimesta) Älä käytä vaurioituneita, rikkinäisiä tai muutettuja virtajohtoja. Älä myöskään käytä painavien esineiden alle jääneitä, voimakkaasti taipuneita tai vedettyjä virtajohtoja. Ohjeen noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. Älä koske virtapistokkeen piikkeihin metalliesineellä. Tulipalon ja sähköiskun vaara. Laitteen mukana toimitettua virtajohtoa saa käyttää vain tämän laitteen kanssa. Älä käytä sitä muiden laitteiden kanssa. Ohjeen noudattamatta jättämisestä voi seurata tulipalo tai sähköisku. Virtajohdon käsittely märillä käsillä on vaarallista. Sähköiskun vaara. Jos virtajohto on vaurioitunut ja sen sisäosat ovat näkyvissä tai rikkoutuneet, ota yhteys huoltoedustajaan. Vialliset virtajohdot voivat aiheuttaa tulipalon tai sähköiskun. Pistoke on irrotettava pistorasiasta ainakin kerran vuodessa ja tarkistettava, ettei seuraavia esiinny: Pistokkeessa on palamisjälkiä. Pistokkeet piikit ovat vääntyneet. Jos pistokkeessa on jokin edellä mainituista vioista, älä käytä sitä vaan ota yhteyttä jälleenmyyjään tai huoltoon. Pistokkeen käyttö saattaa aiheuttaa tulipalon tai sähköiskun. 37

40 3. Pääyksikön asentaminen Pistoke on irrotettava pistorasiasta ainakin kerran vuodessa ja tarkistettava, ettei seuraavia esiinny: Virtajohdon sisällä olevat kaapelit ovat näkyvillä, vaurioituneet tms. Virtajohdon päällysteessä on halkeama tai painauma. Kun virtajohtoa taivuttelee, laite sammuu ja menee takaisin päälle. Virtajohto kuumenee paikoitellen. Virtajohto on vahingoittunut. Jos virtajohdossa on jokin edellä mainituista vioista, älä käytä sitä vaan ota yhteyttä jälleenmyyjään tai huoltoon. Virtajohdon käyttö saattaa aiheuttaa tulipalon tai sähköiskun. Varmista, että virtajohdon pistoke on työnnetty kunnolla pistorasiaan. Vain osittain pistorasiassa olevat pistokkeet aiheuttavat epävakaan kytkennän, joka voi kuumentua vaarallisesti. Jos laitetta ei aiota käyttää useaan päivään tai pidempään ajanjaksoon, irrota virtajohto pistorasiasta. Kun irrotat virtajohdon pistorasiasta, vedä aina pistokkeesta äläkä johdosta. Johdosta vetäminen voi vahingoittaa virtajohtoa. Vialliset virtajohdot voivat aiheuttaa tulipalon tai sähköiskun. Irrota pistoke pistorasiasta ja puhdista pistokkeen piikit ja piikkejä ympäröivä alue vähintään kerran vuodessa. Pölyn kerääntyminen pistokkeeseen voi aiheuttaa tulipalon. Kun huollat laitetta, irrota aina virtajohto pistorasiasta. 38

41 Pääyksikön asentaminen (urakoitsijan toimesta) 1. Kytke virtajohto pääyksikön virtajohdon liitäntään. CUE Jos näyttöä käytetään telineessä, kiinnitä virtajohto pidikkeeseen. 3. Kytke virtajohto pistorasiaan. CUE053 39

42 40 3. Pääyksikön asentaminen

43 4. Vianmääritys Seuraavassa kerrotaan mitä tehdä, jos pääyksikön käyttäminen ei onnistu. Pääyksikkö ei käynnisty Jos pääyksikkö ei käynnisty, toimi seuraavasti: 1. Tarkista, että virtajohto on kytketty. Katso s.36 "Virtajohdon kytkeminen". 2. Tarkista, että päävirtakytkin on päällä. Katso s.29 "Käynnistä pääyksikkö". 3. Tarkista, että DVI-kaapeli on kytketty. Katso s.35 "DVI-kaapelin kytkeminen". 4. Jos ongelma toistuu, ota yhteys huoltoedustajaan. Lisätietoja tuotteen käynnistämisen jälkeen ilmenevien ongelmien ratkaisuista sekä virheilmoituksista, katso Käyttöohjeet. 41

44 42 MEMO

45 MEMO 43

46 MEMO 44 FI FI Y
