1 9HUVLRQ Version: FI KAMI KATTOPELLIN JA TARVIKKEIDEN ASENNUSOHJEET PLEGEL, PLUSPLEGEL & TERRAPLEGEL - Kattoasiantuntijasi )272 3$17+(21 ² $QGUHDV 1RULQ

2 KAMI TERRAPLEGEL, PLUSPLEGEL JA PLEGEL ON VALMISTETTU 0,5 MM:n TERÄSPELLISTÄ JA LÖYTYY SEKÄ YKSI- ETTÄ KAKSIKOURUISENA Yksi kouruinen TerraPLEGEL/PlusPLEGEL/PLEGEL Kattava leveys 1010 mm, askelpituus 350 mm Kaksi kouruinen TerraPLEGEL/PlusPLEGEL/PLEGEL Kattava leveys 1000 mm, askelpituus 350 mm Yleinen rakennuskorkeus 53 mm Yleinen rakennuskorkeus 43 mm KATTOTIILET TerraPLEGEL, PlusPLEGEL ja PLEGEL valmistetaan 0,5 mm teräspellistä. Tuotetta löytyy sekä yksi- että kaksikouruisena. Normaali kattoruoteiden väli on. Ruuvit kiinnitetään normaalisti joka toiseen ruoteeseen, ts. C/C etäisyys on 1050 mm aloittaen kattoräystäästä. Myös mahdollisen lumen paino on huomioitava, jonka takia kattoruoteiden etäisyyttä ehkä on pienennettävä 350 mm:iin, katso taulukko 2 sivulla 4. SUOSITELTU KATON KALTEVUUS TerraPLEGEL, PlusPLEGEL ja PLEGEL voidaan asentaa 10 kaltevuuteen saakka. Jos kaltevuus on alempi kuin 14, pyydämme sinua ottamaan yhteyttä KAMI:n saadaksesi neuvoja. KÄSITTELY HUOM. TÄRKEÄÄ! Kaikessa manuaalisessa käsittelyssä peltejä on nostettava sivureunoista. Nostettaessa lyhyestä päästä pellit voivat vaurioitua ja tämä voi vaikeuttaa asentamista. VARASTOINTI Jos peltejä ei asenneta heti, ne on varastoitava kuivassa ja hyvin ilmastoidussa tilassa, mieluiten sisätiloissa. Pitkän ajan varastoinnin pitäisi aina tapahtua sisätiloissa, muuten on olemassa suuri riski, että pelteihin muodostuu n.k. valkoista ruostetta kosteuden päästessä pinotettujen peltien väliin. Lyhyen varastoinnin aikana ulkona levyniput tulee siirtää kaltevalle alustalle niin, että levyjen väliin mahdollisesti joutunut vesi/kosteus pääsee haihtumaan tai valumaan pois. VALMISTELUT Jos laitat TerraPLEGEL, PlusPLEGEL ja PLEGEL vanhan katon päälle, sinun on ensin tarkistettava vanhan katon kunto ja korjattava virheet. Vahingoittuneet osat on vaihdettava ja sellaiset kohdat poistettava, jotka voivat haitata uuden katon asennusta. Suunnittele asennusta. Jos tarvitset peltisepän apua, sinun kannattaa ottaa häneen yhteyttää hyvissä ajoin. Jos sinun on asennettava lumiesteet työ voidaan suorittaa samalla, kun kattoa asennetaan. Mittaamalla katon diagonaalit näet ovatko katon kulmat suoria. Jos diagonaalit eivät ole yhtä pitkiä, katto on vinossa. Silloin on hyvin tärkeää, että pellit asennetaan suoraan linjaan kattoräystään kanssa. Pienet vinoudet voidaan piilottaa tuulilevyllä. TYÖKALUT Asennus helpottuu, jos käytät porakonetta, jossa on portaaton pyörimisnopeus ja, joka pyörii takaperin, kun kiinnität ruuveja. Tämän lisäksi tarvitset vasaran ja peltisakset tai nakertajan. Kun katkaiset TerraPLEGEL:iä tarvitset sirkkelin tai tiikerisahan. Jos käytät kulmahiomakonetta suosittelemme meidän sähköpleteroidun timanttilaikan käyttämistä ja että pelti katkaistaan alapuolelta. Asennuksessa on tärkeää, että leikkauslastut ja muut roskat lakaistaan pois pelliltä. Näin vältytään vahingoilta ja pintapäällyksen väri säilyy. HUOLTO / PINNAN PAIKKAUS Jos asennuksen aikana syntyy leikkausreunoja ja lakattu pinta naarmuuntuu on tärkeää, että nämä paikataan maalilla, jotta katon elinaika lisääntyisi. Mikään kattomateriaali ei ole täysin huoltovapaa ja suosittelemme, että katto tarkastetaan säännöllisesti ja, että mahdolliset vahingot korjataan. Erityisen tärkeää on, että leikkausreunat limitetyissä pelleissä ja peltien päissä tarkistetaan ja paikkausmaalataan. Tilaa aina paikkausmaalia samalla kun tilaat pellit. Lue aiheesta lisää Kamin tarkastus- ja katsastussuosituksista.

3 ASENNUS On erittäin tärkeää, että aloitat oikein. TerraPLEGEL, PlusPLEGEL ja PLEGEL laitetaan riveihin kattoräystäältä katon harjalle aloittaen katon oikeasta alakulmasta. Jotta asennus helpottuisi voit käyttää räystäspeltiä nro 3 merkintälautana. Tämä täytyy silloin asentaa täysin suoraan ja suoraan kulmaan katon kaltevuutta kohti. Vaihtoehtoisesti voit käyttää merkintälankaa. Kuvio 1 Räystäspelti Etäisyys n. 2-3 mm Ensimmäisen pellin vasemmalla puolella, räystäspelti 3 Ensimmäisen pellin oikealla puolella, räystäspelti 3 Ensimmäisen pellin vasemmalla puolella, räystäspelti 1 Näkyvyyslinja Ensimmäisen pellin oikealla puolella räystäspelti 3 Kun ensimmäinen pelti asennetaan sen kulmaa pitää säätä vähän. Tämä merkitsee, että pellin vasemman reunan alimman askeleen on oltava tiukasti 3 räystäspellin takareunaa vasten. Saman askeleen oikeassa reunassa pitää olla pelivaraa n. 2-3 mm räystäspellin takareunaan, katso kuvio 1 ylhäällä. Pellin vasemman reunan alimman askeleen on koko ajan oltava 3:n räystäspellin takareunaa vasten. Oikealla sivulla askel laitetaan edellistä askelta vasten. Jos käytät räystäspeltiä nro 1, sinun on merkittävä suora linja kattoräystästä pitkin, tai käytettävä merkintälankaa, joka sitten seuraa peltireunaa asennuksen aikana. Sovella samaa 2-3 mm:n pelivaraa kuin ensimmäisessä. Kuvio 2 Neuvo: Kiinnitä ensimmäiset 3-5 kattopeltiä muutamalla ruuvilla kunnes näet, että olet aloittanut oikein. Kiinnitä sen jälkeen jäljellä olevat ruuvit, katso kuvio 2. Kun katossa on jatkoliitos, sinun on aina aloitettava pellillä, jossa on niin monta plegeliä, että se on jaettavissa tasan 3:lla, siksi, että jatkot tulevat ruoteelle. Tämä koskee myös toista peltiä, jos jatkoliitoksia on useampia kuin yksi. Vain ylimmällä pellillä voi olla erikoispituus. Välttyäksesi vuotavilta jatkoksilta, sivujatkot on painettava tiivisti yhteen. Kun TerraPLEGEL, PlusPLEGEL ja PLEGEL on profiloitu sekä pitkittäin että poikittain, on tärkeää että noudatat yllä, olevaa jotta pellin paksuus ja kestokyky kompensoituisi. VAIHTOEHTOJA KATTORÄYSTÄÄLLE Tietyillä alueilla/tietyissä maissa on tapana antaa pellin mennä kauemmas alas räystäspeltiä pitkin, vaihtoehtoisesti pistäytyä vähän reunan yli. Silloin ensimmäisen ja toisen kattoruoteen c/c etäisyyttä on vähennettävä. Esimerkiksi jos pellin annetaan mennä alas 20 mm enemmän, räystäspellin ensimmäisen ja toisen ruoteen c/c etäisyyden tulee olla 330 mm. KIINNITYS TerraPLEGEL, PlusPLEGEL ja PLEGEL kiinnitetään normaalisti suoraan ruoteeseen itseporautuvalla ruuvilla, katso kuvio 3. Ruuvissa on tiivisterengas ja sen koko on 4,8x35 mm. Kuvio. 3. Normaali kiinnitys Kattoruoteet Jos käytetään teräsruodetta, pelti kiinnitetään itseporautuvalla ruuvilla, koko 4,8x20 mm, jossa on tiivisterengas. Jotta kiinnittäminen helpottuisi, porakoneessa käytetään normaalisti erityisesti mukautettua asennushylsyä.. Näitä löytyy tarvikkeina. Suosituksena on kuusi ruuvia per m² m 2, ja katso, tiheämmin kuva edellisellä liitoskohdissa sivulla, ja kuten tiheämmin katon räystäillä, kaikissa kaikissa liitoskohdissa harjalla, tuulilevyillä kuten jne. katon räystäillä, harjalla, tuulilevyillä jne. KATKAISU/REIJÄNTEKO/ JAKAMINEN KATKAISU/REIJÄNTEKO/ Pelti JAKAMINEN laitetaan tukevalle alustalle ja kiinnitetään Pelti laitetaan esimerkiksi tukevalle alustalle pihtihaalla. ja Sen kiinnitetään jälkeen esimerkiksi ajateltu katkaisuviiva pihtihaalla. merkitään Sen jälkeen peltiin ajateltu katkaistaan katkaisuviiva peltinakertajalla. merkitään peltiin Pienimmissä ja katkaistaan töissä peltinakertajalla. poistetuissa kohdissa Pienimmissä pistosahan töissä tai ja poistetuissa peltisaksien kohdissa käyttö tavallisesti pistosahan riittää. tai peltisaksien TerraPLEGEL käyttökatkaistaan tavallisesti sirkkelillä riittää. TerraPLEGEL ja meidän erikoiskovalla katkaistaan metalliterällä, sirkkelillä ja meidän joista löytyy erikoiskovalla kaksi vaihtoehtoa, metalliterällä, Ø180 joista mm löytyy kaksi eri pyörimisnopeus vaihtoehtoa, Ø180 n. 2 mm 600 rpm ja Ø200-pyörimisnopeus n n. 2 rpm 400 ja rpm. Vaihtoehtoisesti Ø200-pyörimisnopeus voit käyttää n meidän rpm. sähköpleteroitua Vaihtoehtoisesti voit katkaisulevyä käyttää meidän kulmahiomakoneessa. sähköpleteroitua katkaisulevyä Muista sinetöidä kulmahiomakoneessa. kaikki avoimet Muista katkaisuviivat sinetöidä kaikki korjausvärillä avoimet katkaisun katkaisuviivat jälkeen. korjausvärillä katkaisun jälkeen. SIVULIMITYS Sivujatkojen SIVULIMITYSlimityspaikka on normaalisti Sivujatkojen aallossa, limityspaikka jossa on sopivuutta normaalisti voi aallossa, parantaa jossa käyttämällä sivulimitysruuvia sopivuutta voi parantaa jonka koko käyttämällä on 4,8x20 sivulimitysruuvia mm, katso jonka kuvio koko 4. Sivuun on siirtämällä 4,8x20 mm, ja katso asettamalla kuvio 4. Sivuun kiinnitysruuvit siirtämällä ja asettamalla vähän vinoon, pellit vaikuttavat kiinnitysruuvit nuolien vähän suuntaan, vinoon, pellit katso alla, vaikuttavat ja antavat nuolien tiiviimmän suuntaan, limityksen. katso alla, ja antavat tiiviimmän limityksen. Kuvio 4. Sivulimityksen kiinnitys Kuvio 4. Sivulimityksen kiinnitys Kattoruoteet Kattoruoteet PITUUS LIMITYS TerraPLEGEL, PITUUS LIMITYS PlusPLEGEL ja PLEGEL- TerraPLEGEL, peltien PlusPLEGEL muoto kiinnittää ja pituuslimityksen PLEGEL- peltien joka muoto normaalisti kiinnittääon 100 pituuslimityksen mm. Ruuvaaminen joka normaalisti pitää aina on tehdä 100 mm. molempien Ruuvaaminen peltien pitää läpi aina pituuslimityksen tehdä molempien jokaisessa peltien läpi profiilipohjassa. pituuslimityksen jokaisessa profiilipohjassa.

4 Asentaminen yksinkertaistetulla alakatolla Kattotuoleihin kiinnitetään aluskate (esim. muovifilmi tai sen kaltainen), jonka säätävä viranomainen on hyväksynyt. Kattoruode kiinnitetään aluskatteeseen alhaalla kuviossa 2 ilmoitetulla C/C etäisyydellä. Teräsruode: KAMI kattoruode KBL, 0,7 mm. Teräsruode kiinnitetään kahdella 4,8x35 mm:n ruuvilla jokaiseen kattotuoliin. Puuruode: 45x70 mm höylättyä, vaihtoehtoisesti 50x75 mm sahattua puutavaraa. Puinen kattoruode kiinnitetään kahdella sinkityllä 4,0x100 mm:n kampanaulalla jokaiseen kattotuoliin. Asentaminen tuuletusrimoille ja kattoruoteelle ALUSKATE PUUPANELISTA PAHVILLA (HUS-AMAn MUKAAN) MAXIM. C/C -ETÄISYYS 1200 MM Pahvi laitetaan katon pituussuuntaan. Ensimmäinen kaista laitetaan kattoräystästä pitkin ja sen jälkeen kaista kaistalta ylös katon harjalle. Asenna tuuletusrimat C/C 600 mm ja kattoruoteet C/C. Korjatessa lahovikainen tai muuten vahingoittunut aluskate pitää vaihtaa uuteen ja mahdolliset epätasaisuudet suunnata ylös ruoteen asennuksella. Tuuletusriman koko: 25x25 mm, C/C 300 mm kattoräystäällä kolmen lähimmäisten ruoteen alla. Asennus aaltoeterniitillä Menetelmä merkitsee, että tuuletusrimat KSL laitetaan aallonpohjalle olemassa olevalle eterniittikatolle taulukko 1 mukaisella C/C etäisyydellä. Tuuletusrimat ruuvataan porakärkiruuvilla, KES 4,8x60 mm, jokaiseen ruoteeseen. Tuuletusriman yläpuolelle laitetaan uusi ruode KBL, joka ruuvataan kahdella 4,8x20 mm:n porakärkiruuvilla jokaiseen ristipisteeseen diagonaalisesti ylä- ja alaruoteen laippaan. Kattoruode asennetaan 100 mm:in limityksellä ja taulukko 2:n mukaisella C/C etäisyydellä. Kattoruoteet KBL ja tuuletusrimat KSL on valmistettu kuumasinkitystä teräksestä Z-275. Kumilista 15x3 asennetaan tuuletusriman alapuolelle, jotta se suojaisi asbestipölyltä, jota voi esiintyä asennettaessa itseporautuvaa ruuvia Jäljellä olevalla katolla suurin C/C on 600 mm. Ruoteen koko: 25x38 mm. Jokaiseen risteykseen tuuletusriman ja kattoruoteen väliseen risteykseen naulataan 100x1,0 100x4,0 mm:n sinkitty kompaneula, koko ja kiinnitys ei koskee kaikkia lumialueita. Rakennuksilla, Tarkista ruoteen joissa koko. Rakennuksilla, harjakorkeus on joissa isompi harjakorkeus kuin 7,5 m, on isompi ruoteen kuin ja kiinnitysten 7,5 m, ruoteen tuulikuormitus ja kiinnitysten on tuulikuormitus tarkistettava. on tarkistettava. Taulukko 1 Eterniittityyppi Lumivyöhyke Tuuletusrinnat etiäisyys, C/C mm P6 1, 1.5, P6 2.5, P6 3.5, P8 1, 1.5, P8 2.5, P8 3.5, Taulukko 2 TerraPLEGEL/PlusPLEGEL/PLEGEL Kattoruoteet etäisyys, C/C mm 1, 1.5, 2, 2.5, , Asennus pahville, shingelille tai tasoeterniitille Asenna sivulla 2 ja 3 olevien ohjeiden mukaan. TerraPLEGEL, PlusPLEGEL ja PLEGEL kiinnitetään suoraan alustaan 4,8x35 mm:n porakärkiruuvilla, jossa on tiivisterengas. Puupaneelin täytyy luonnollisesti olla hyväkuntoinen. Kattopelti asennetaan 4,8x20 mm:n porakärkiruuvilla. Tarkempi KAMI:n käyttöohjeessa Eterniittikaton korjaus. Jos alusta ei ole täysin tasainen, voit käyttää 4,8x20 mm:n sivulimitysruuveja jatkoja pitkin. Tuulilevy kiinnitetään sivulimitysruuveilla tai sokkoniitillä, profiilin kohokohtaan. C/C kiinnitys = 300 mm. Sovelletaan ehtoja SINTEF Technical Approval No täyttyvät oppfyldt. Jos joitakin osia katosta käsitellään tai revitään, ja työ jatkuu kauemmin kuin yhden työtunnin, lupa täytyy hakea lähimmästä ammattientarkastuksesta. Tarkista aina mitkä määräykset ovat voimassa juuri siellä missä asut. Tämä ei koske talonomistajaa, joka tekee työtä itselleen. Huomioi, että eterniitti, joka sisältää terveysvaarallista asbestia, täytyy säilyttää sinun paikkakuntasi ohjeiden mukaan.

5

6 Jatk. tarvikkeet Liitoslista, 1-kouruinen Tuuletusriman aluslevy, KSB Tiivistenauha, 1-kouruinen Asennushylsy Tuuletusrima, KSL Liitoslista, 2-kouruinen Kiinnityspelti, KIPR Tiivistenauha, 2-kouruinen Kumijatkos Kattoruode, KBL Tiivistenauha combi Paikkausmaali Päätykappale Timanttilaikka Limitysruuvi, KTS 4,8x20mm Porakärkiruuvi, KTS 4,8x35mm Porakärkiruuvi, KES 4,8x60mm Sahanterä Terra Tiivistenauha

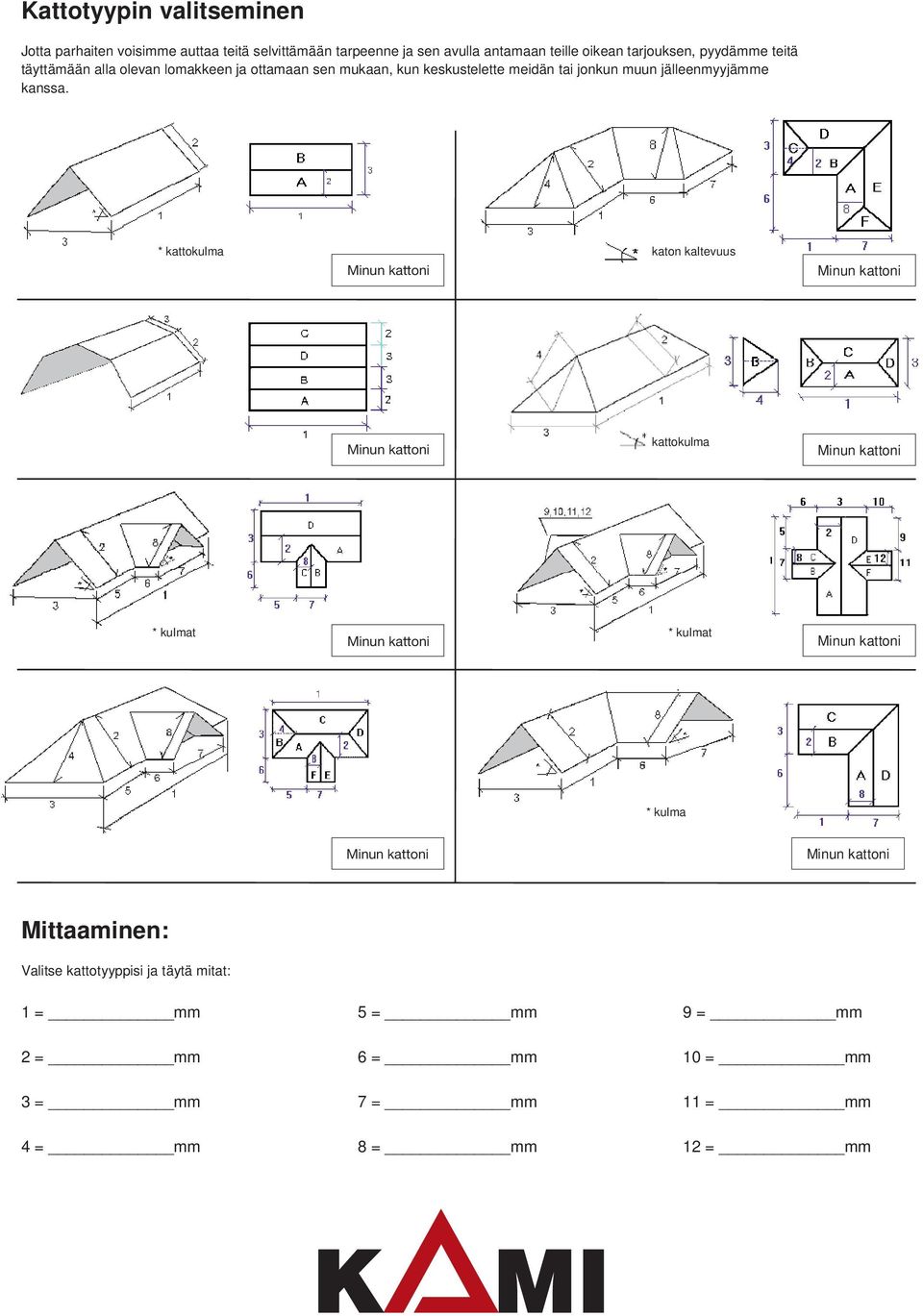

7 Kattotyypin valitseminen Jotta parhaiten voisimme auttaa teitä selvittämään tarpeenne ja sen avulla antamaan teille oikean tarjouksen, pyydämme teitä täyttämään alla olevan lomakkeen ja ottamaan sen mukaan, kun keskustelette meidän tai jonkun muun jälleenmyyjämme kanssa. * kattokulma katon kaltevuus kattokulma * kulmat * kulmat * kulma Mittaaminen: Valitse kattotyyppisi ja täytä mitat: 1 = mm 2 = mm 5 = mm 6 = mm 9 = mm 10 = mm 3 = mm 4 = mm 7 = mm 8 = mm 11 = mm 12 = mm

8 - Sinun kattoasiantuntija Muita kysymyksiä tai lisätietoja, ota yhteyttä. Puh. vaihde: Puh. asiakaspalvelu: Fax: Web: Osoite: Vintervägen 16 S Kalix Ruotsi Postiosoite: Box S Kalix Ruotsi Pidätämme oikeuden muutoksiin
