1 GEOLOGIAN TUTKIMUSKESKUS Itä-Suomen yksikkö M06/3231/2007/97 PIEKSÄMÄKI JA JUVA Rajakangas Jukka Reinikainen Tapio Kuivasaari Heikki Pirinen Tutkimustyöselostus Pieksämäen kaupungissa ja Juvan kunnassa, valtausalueilla Rajakangas 1, 2 ja 3 (kaiv.rek n:rot 7961/1; 8168/1; 8168/2 ) tehdyistä karbonaattikiviesiintymän tutkimuksista vuosina

2 GEOLOGIAN TUTKIMUSKESKUS Tckijäi Jukka Reinikainen Tapio Kuivasaari Heikki Pirinen Raportin laji Tutkimustyöselostus Toimeksiantaja GTK Rqcdh nimi Tutkimustyilselostus Pieksämäen kaupungissa ja Juvan kunnassa, valtausalueilla Rajakangas 1,2 ja 3 (kaiv.rek. n:mt ; ; ) tehdyistä karbonaattikiviesiiitymän tutkimuksista vuosina Tiivistelmä Geologian tutkimuskeskus tutki vuosina Pieksämäen kaupungissa ja Juvan kunnassa peniskarttalehdiliä ja 09 sijaitsevaa Rajakankaan karbonaattikiviesiiniymää Tavoitteena oli selviiiää esiin- käyttökelpoisuus paperipigmeniin ja maatalouskalkin raaka-aineena. Tutkimukset käsittivät geologisen kartoituksen ja kairauksen 35 reikää, yhteensa 3533 metri& Kairasydämistä tehtiin kemiallisia analyyseja ja mineralogisia tutkimuksia ja laboratonomittakaavaisia rikastuskokeita Tutkimusalueella ei ole suojelukohteita. Rajakankaan karbonaa!l&iviesiintymå kuuluu NW-SE -suuntaiseen mehiä leveään ns. Ankeleen- TervdmIItIeII karbonaattikivijaksoon. Se on geoij'siikan, geologisen kartoiiuksen ja kairausten perusteella seurattavissa noin 9,5 km matkan Ankeleen avolouhosalueelta Mabolän kylän kautta Rajakankaalle. Kairaamalla todettujen karbonaattikivikenosten paksuus vaihtelee Rajakankaalla metrin välillä jakaantuen erillisiin kalsiinil dolomiittikivihorisontteihin, joiden välissä on vaihtelevasti metavuikaniitteja, kiillegneisseja ja karsikiviä. Rajakankaan esiintymän kairaamalla todettu pituus on n. 1.7 km, tosin kemkset jatkuvat kaakkoon ja luoteeseen. Karbonaaitikivikemsten kaade on 70-85' koilliseen ja ne si&ltävät runsaasti s ihwaita karsikivivälikenoksia seka silikaatteja harmeena. Kalsiitti-dolomiiitikivi edustaa koostumukseltaan Ankeleen avolouhokselta louhittavaa maanparannuskalkkia. Rajakankaan karbonaattikivien neutraloiva kalsiumpitoisuus (Ca % = Ca % + (1.649 * Mg %) on keski- hieman yli 30 % liuenneen magnesiummaiiran ollessa n. 6 %. Silittimiieraaleina karbonaaiiikivessä ovat serpentiiii, diopsidi, pargasiiiti, wollastoniitii, kvartsi, kondrodiitti ja joskus spinelli ja titaniitti. Raj- karbonaattikivet ovat vädtsan vaaleanharmaata karkearakeista marmoria, jonka kalsuttipitoisuus on keskimllilrin prosenttia dolomiittimaarán vaihdellessa keskimaarui % välillä. Vaahdoitamalla on mahdollista saada kohtalainen pigmenttituote, tosin siiikaaitiharmeesta johtuen saannit ovat huonoja. Esiintymä sopii parhaiten maanparannuskaikin tuotantoon. Suuntaa antava varantoarvio Rajakankaan karbonaattikiviesiiniyn&tä on laskettu yhteen kahdeksasta lohkosta, 5.5 ML, yhteenlasketun kalsutin ja dolomiiiin määrän vaihdellessa lohkoittain %välillä. Asiasanat Qohdc, menetelmat jne.) Maiminetsint8, teollisuusmineraalit, karimnaattikivet, kalsiitti, dolomiiiti, kaiius Maaotieteellinca alue (maa, Imi, kunta, kylä, esihtyma) Suomi, Itä-Suomen lääni, Pieksämäen kaupunki, Juvan kunta, Virtasalmi, Rajakangas Kamalehdet Muut tiedot Arkistosujan nimi Arkisiohuiaus M06 MO Kokonaissivu~ Kieli Hiota Jullasuus Suomi Yksikkö ja vashiuaiue HanLc~ua ISY, VA g4 Alle!&joitus/nimen Ivennys AllEselvmyg - - '

3 GEOLOGICAL SURVEY OF FINLAND Authors Jukka Reinikainen Tapio Kuivasaari Heikki Pirinen DOCUMENTATION PAGE Dstei Rec. no Type of Apoa Report of investigations I Title of repmi TutkimusiyOselostus Pieksämäen kaupungissa ja Juvan kunnassa, valtausalueilla Rajakangas 1.2 ja 3 (kaiv.rek n:rot : : ) tehdvistä karbonaattikiviesiinhmän tutkimuksiita vuosina Absiract Gwlogical Survey of Finland (GTK) has carried out exploration work on the Rajakangas marble deposit during at the Savo Schist Belt of E-Finland. The aim was to discover deposits suitable for production of calcite. The exploration at Rajakangas included diamond drilliig, 35 holes, totailing 3533 m. The drill cores were assayed wiih mineralogical investigations and laboratory scale flotation tests. There are no nature resewes in the vicinily. The Rajakangas marble deposit, bordered by high-grade metamorphosed felsic and mafic volcanics and mica schists, forms a southem pari of a NW-SE trending, m wide and 9,5 km long Ankele-Tewalampi marble horizon, in which the open-pit Ankele dolomitic marble mine is also located. The individual marble horizons at Rajakangas are m wide, separated by layers of metavolcanics, mica gneisses and skarns. The length of ihe deposit, verified by driliing, is about 1.7 km but the ends to NW and SE are Open. Marble horizons dip deeply, 70" - 85' to NE and contain lot of silicate rich interlayers and silicate gangue. The calcite-dolomite marble dominates the Rajakangas deposit and it represents in composition the one quarried at the near-by Ankele open-pit mine, which is currently used to produce agricuid lime. The marbles at Rajakangas are light grey in colour, coarse-grained, while the average calcite content ranges behveen 40 and 60 % and dolomite %. The silicate minerals of the Rajakangas marbles include serpentine, pargasite, phlogopite, wollastonite, diopside, quartz, chondrodite, spinel and sphene. The indicated resources are calculated for eight separate blocks, totalling % of total carbonate minerals. Economic value of the Rajakangas marble deposit is limited because of the smd amount of the calcite marble. The most suitable end-use is for agriculiural Sie. Kcywords Mineral exvloration. industriai minerak. marbles. caicite. dolomite. driliie. eeoloeical maaainz Gmgmphical area I Finland. Eastern Finland Province. PieksEdi. Juva. Vialmi. Raiakangas - Repod sensl Archive code M06 MO TOM psges Laoguage wcc 1 coondenöality F i Unit and d m ISY VA 401 w TK GEOLOOiAN NlWMUSI(ESKW QEOLOOISK6 FORSKNI~SCEMRILEN OEOLOQICAL SURVEY OF FINLAND

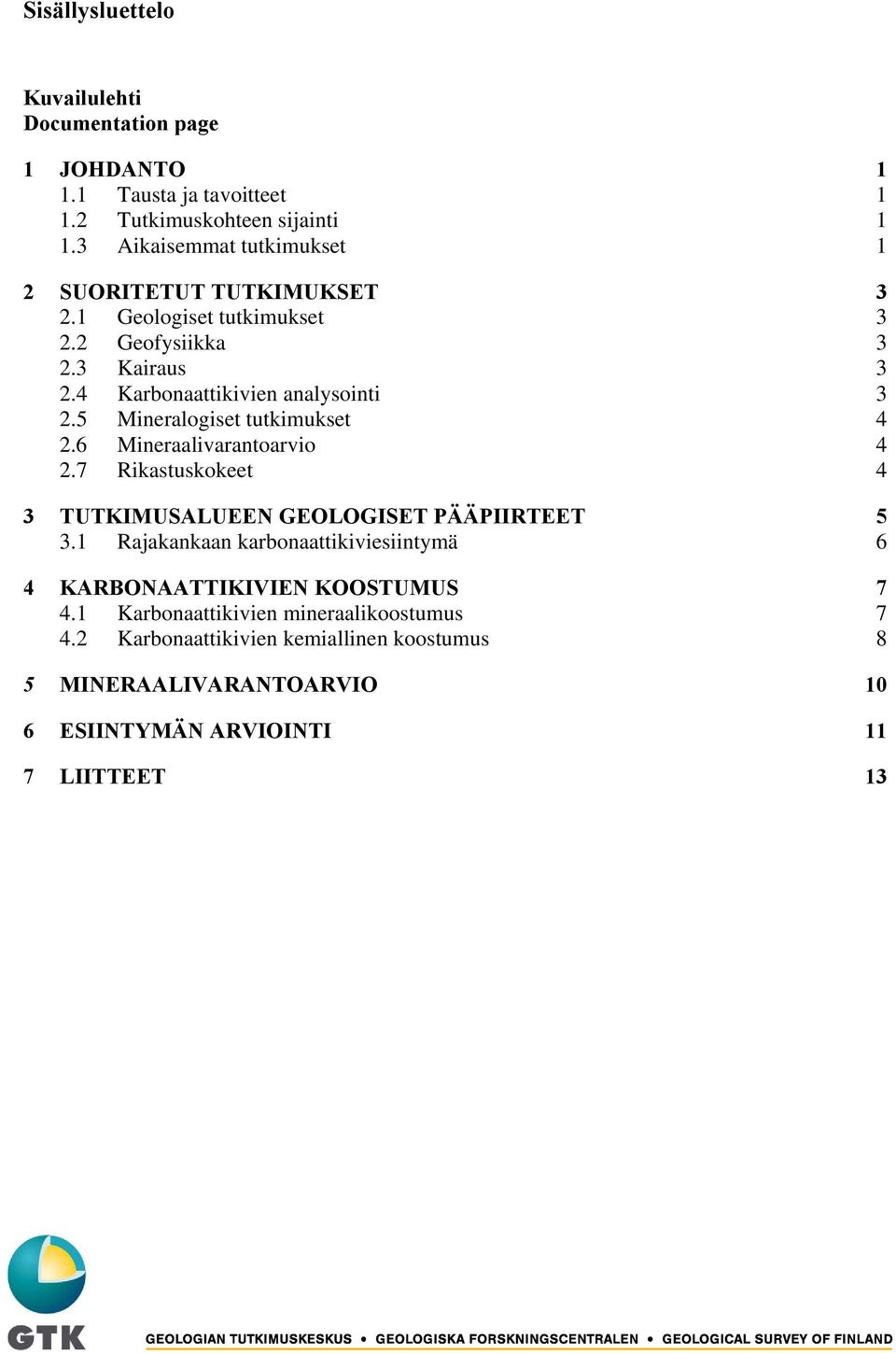

4 Sisällysluettelo Kuvailulehti Documentation page 1 JOHDANTO Tausta ja tavoitteet Tutkimuskohteen sijainti Aikaisemmat tutkimukset 1 2 SUORITETUT TUTKIMUKSET Geologiset tutkimukset Geofysiikka Kairaus Karbonaattikivien analysointi Mineralogiset tutkimukset Mineraalivarantoarvio Rikastuskokeet 4 3 TUTKIMUSALUEEN GEOLOGISET PÄÄPIIRTEET Rajakankaan karbonaattikiviesiintymä 6 4 KARBONAATTIKIVIEN KOOSTUMUS Karbonaattikivien mineraalikoostumus Karbonaattikivien kemiallinen koostumus 8 5 MINERAALIVARANTOARVIO 10 6 ESIINTYMÄN ARVIOINTI 11 7 LIITTEET 13

5 1 1 JOHDANTO 1.1 Tausta ja tavoitteet Geologian tutkimuskeskuksen (GTK) teollisuusmineraalitutkimusten yhtenä tavoitteena on paikantaa Itä-Suomen alueelta taloudellisesti hyödynnettäviä karbonaattikiviesiintymiä. Suurin mielenkiinto kohdistuu kalsiittisiin esiintymiin. Virtasalmen alue valittiin tutkimuskohteeksi luvuilla tehtyjen kairausten perusteella, jolloin lävistettiin hyvälaatuista kalsiittikiveä. Rajakankaan tutkimukset aloitettiin kairauksilla kesällä Tutkimuksista ovat vastanneet geologit FT Jukka Reinikainen ja FM Heikki Pirinen. Tutkimuksiin ovat osallistuneet lisäksi FM Timo Ahtola, teknikko Pentti Toivanen ja tutkimusavustaja Pekka Karimerto. Geologi Tapio Kuivasaari on koonnut tutkimusaineiston raportiksi. 1.2 Tutkimuskohteen sijainti Rajakankaan karbonaattikiviesiintymä sijaitsee Itä-Suomen läänissä, Pieksämäen kaupungin ja Juvan kunnan alueella, Virtasalmen kylän eteläosassa, peruskarttalehdellä ja 09. Geologian tutkimuskeskuksella on alueella kolme valtausta, Rajakangas 1 (R:no 7961/1, ha), Rajakangas 2 (Rn:o 8168/1, 70 ha) ja Rajakangas 3 (RN:O 8168/2, 52.6 ha). Raukeamispäivämäärät ovat vastaavassa järjestyksessä , ja Esiintymä on pääasiassa yksityishenkilöiden omistamilla pelto- ja metsäalueilla. Valtausalueet sijaitsevat ympäri vuoden kunnossapidetyn soratien läheisyydessä jolta on päällystetylle Juva-Virtasalmi -tielle matkaa kaksi kilometriä ja Virtasalmelle 12 km sekä Juvan keskustaan 25 km. Lähin karbonaattikiveä hyödyntävä tuotantolaitos sijaitsee Ankeleen kalkkikivilouhoksen läheisyydessä Loukolammella, jonne on tutkimusalueelta matkaa noin 22 km. Rajakankaalta Montolan 1980-luvulla lopetetulle kalkkikaivokselle on matkaa 18 km. Tutkimusalueella ei ole suojelukohteita. Tutkimusalueen sijainti ilmenee Liitteestä Aikaisemmat tutkimukset Pieksämäen karttalehdellä (3231) tunnetaan vanhastaan useita karbonaattikiviesiintymiä, kuten Montola ja Ankele (Eskola ja muut, 1919), Karsikumpu (Aurola, 1966), Nurkkakangas ja Ukonkangas (Pekkala, 1970, Kuivasaari ja muut, 1990). Reinikainen (1991) on esittänyt pro gradu tutkielmassaan kattavan selvityksen alueen siihen asti tunnetuista karbonaattikiviesiintymistä. Lisäksi Rajakankaan luoteeseen suuntautuvana jatkeena olevaa Ukonkankaan esiintymää on käsitelty hänen väitöskirjatyössään (Reinikainen, 2001). Montolan kaivos on ollut suljettuna jo pitkään, mutta Ankeleen avolouhos tuottaa edelleen maatalouskalkkia läheiselle Loukolammen tehtaalle. Ankeleen-Tervalammen karbonaattikivijakso kulkee Montolan kylältä Ankeleenjärven itäpuolelta Mähölään, jatkuen nyt tutkitun Rajakankaan alueen kautta etelään tullen uudelleen esille Vuorenmaalla ja Nääringissä (Makkonen, 1988). GTK on aiemmin tutkinut läheisen Ukonkankaan alueen kaoliiniesiintymää (Kuivasaari ja muut, 1990), joka sijaitsee noin 1 km Rajakankaan luoteispuolella, jossa yhteydessä tavattiin myös karbonaattikiveä. Nykyiseltä tutkimusalueelta noin viisi kilomeriä pohjoiseen sijaitsee ehtyneen Hällinmäen kuparikaivoksen NE-puolella Karsikummun kalsiittiesiintymä (Aurola, 1966) joka tällä hetkellä on moottoriradan alla ja saavuttamattomissa. Mielenkiintoiseksi Karsikummun

6 2 esiintymän tekee sen poikkeuksellinen kalsiittivaltaisuus alueen muihin karbonaattikiviesiintymiin nähden. Karsikumpu-tyyppisen, kalsiitti-valtaisen esiintymän paikantaminen on ollut yksi tutkimusten tavoitteista. Karttalehtialueen 3231 matalalentomittaukset on tehty vuonna Aeromagneettisella kartalla (kuva 1) näkyy tutkimusalueen läpi lähes luode-kaakko-suuntaan kulkevat magneettiset anomaliamaksimit joiden väliseen minimiin sijoittuvat tutkimusalueen karbonaattikivet. Virtasalmen Rajakankaalla, karttalehdillä ja 09, on tehty runsaasti gravimetrisiä, magneettisia, sähköisiä maastomittauksia alkaen 1960-luvulta (mm Siikarla 1966), joita on täydennetty lukujen aikana lukuisilla profiilimittauksilla: mm slingram-, VLF-, VLF-R- IPja Sampo-menetelmin (Kuivasaari ja muut, 1990). Mittauksien tarkoituksena on ollut sulfidi- ja kaoliiniesiintymien rakenteen ja jatkuvuuden seuraaminen. Kyseisiä maanpintamittauksia ei ole suoranaisesti hyödynnetty tässä tutkimuksessa Profiili 1 Profiili 2 1 Profiili 3 2 Profiili 4 Profiili Profiili 6 7 Profiili 7 6 Profiili Kuva 1. Rajakankaan karbonaattikiviesiintymä (harmaat kuviot) sijoittuu magneettisen minimin (sininen) alueelle. Pohjakartan Maanmittauslaitoksen lupa 13/MYY/2007.

7 3 2 SUORITETUT TUTKIMUKSET 2.1 Geologiset tutkimukset Geologista kartoitusta ei ole voitu suorittaa kohtalaisen paksuista maapeitteistä johtuvasta kalliopaljastumien puutteesta. 2.2 Geofysiikka Rajakankaan tutkimuskohteella ei tähän tutkimukseen liittyen ole tehty uusia geofysikaalisia mittauksia. 2.3 Kairaus Rajakankaan valtausten syväkairaus tehtiin pääasiassa GTK:n kalustolla, minkä lisäksi kairausurakoitsija Geopale Oy teki alueelle 12 reikää. Kaikkiaan kairattiin 35 reikää, yhteensä metriä. Pääosin nämä kairattiin Rajakangas 2:n alueelle, Rajakangas 1:teen tehtiin seitsemän reikää, Rajakangas 3:n puolelle ei yhtään. Kairasydämet säilytetään GTK:n Lopen kairasydänarkistossa. Kairanreikien paikat on sidottu valtakunnalliseen X-Y koordinaatistoon DGPS-laitteistolla. Reikäluettelo on liitteessä 3. Kairansydämet raportoitiin Kaira-ohjelmalla GTK:n Lopen kairasydänarkistolla. Samalla näytteet valokuvattiin ja valittiin analysoitavat näytteet (248 kpl/1825 m). Laboratoriotutkimuksiin valitut kairasydämet halkaistiin analysointia varten. Kuvat kairasydämistä ovat raportin mukana olevalla CD-levyllä. 2.4 Karbonaattikivien analysointi Karbonaattikivinäytteet analysointiin GTK:n kemian laboratorioissa 1-3 metrin pituisina näyteväleinä. Halkaistujen kairasydännäytteiden puolikkaat murskattiin leukamurskaimella 3-8 mm raekokoon (menetelmä 30) ja kahtioimalla analyysiin erotettu osa jauhettiin wolframikarbidipannulla (menetelmä 43) alle 60 mikronin fraktioon. Näytteiden analysointi tehtiin neljässä eri vaiheessa. 1. IR Leco-analysaattorilla määritettiin näytteiden hiilipitoisuus (menetelmä 811L). 2. Näytteistä tehtiin osittaisliuotus 10 % HCl:lla, ja liuenneesta aineksesta määritettiin pääalkuaineet ja joitakin hivenalkuaineita ICP-AES menetelmällä (menetelmä 406P). 3. Näytteiden kokonaiskoostumus, pää- ja hivenalkuaineet, analysoitiin röntgenfluoresenssimenetelmällä (XRF, menetelmä 175X). 4. XRD:llä määritettiin dolomiitti-kalsiittisuhde sekä päämineraalit. 5. Dolomiitti-kalsiittisuhteen, hiilipitoisuuden ja osittaisliuotuksesta saadun Ca:n ja Mg:n avulla laskettiin kalsiitin ja dolomiitin määrät näytteessä. 6. Neutraloiva Ca- ekvivalentti laskettiin osittaisliuotuksessa saatujen Ca- ja Mgpitoisuuksien avulla.

8 4 2.5 Mineralogiset tutkimukset Rajakankaalta tutkittiin neljä kiillotettua ohuthiettä, jotka ovat pääosin kairasydännäytteitä. Hieistä tutkittiin mineraalikoostumus, mineraalien esiintymistapa ja raekoko. Osa ohuthieistä värjättiin kalsiitin ja dolomiitin erottamiseksi toisistaan. Mikroanalyysejä tehtiin kalsiitista, dolomiitista ja silikaattimineraaleista yhteensä 86 kpl. Ohuthiestä tehdyt mikroanalysaattorimääritykset ovat geologi Bo Johanssonin tekemiä GTK:n Espoon toimipisteessä. 2.6 Mineraalivarantoarvio Esiintymä ei ole yhtenäinen, joten varantoarvio on tehty kahdeksalle erilliselle lohkolle joita voidaan pitää louhintayksikköinä. Lohkon syvyys on otettu niin, että se korreloi esiintymän leveyden kanssa. Lohkot on muodostettu siten, että niissä on mahdollisimman vähän sisäraakkuja. Varantoarvio on suuntaa-antava, sillä inventointityyppiseen kairaustiheyteen ei ole ollut mahdollisuutta. 2.7 Rikastuskokeet Rajakankaan kalsiitti-dolomiittikivestä tehtiin 9 rikastuskoetta GTK:n Outokummun tutkimuslaboratoriossa (Karhunen ja muut 2007). Kaksi rikastuskoetta on valtausalueiden ulkopuolelta otetuista näytteistä. Rikastuskokeet tehtiin vaahdottamalla metrin pituisista kairansydännäytteistä, jotka edustavat tyypillistä esiintymän karbonaattikiveä.

9 5 3 TUTKIMUSALUEEN GEOLOGISET PÄÄPIIRTEET Rajakankaan karbonaattikiviesiintymä sijaitsee Svekofennisella pääalueella Savon liuskealueen itäosassa (kuva 2). Savon jakson kivilajiseurannot ovat iältään miljoonaa vuotta ja sen suprakrustiset kivilajit ovat metamorfoituneet amfiboliitti-granuliittifasieksen olosuhteissa (Pekkarinen, 2002, Korsman ja muut, 1988) ANKELE KARSIKUMPU RAJAKANGAS Kuva 2. Osa kallioperäkartasta 3231 Haukivuori. Kuva-alan keskellä Ankele-Tervalammen karbonaattikivijakso, valtausalueet rajattuna sinisellä sekä Ankeleen ja Karsikummun esiintymien sijainnit.

10 6 Kallioperän pääosan muodostavat paleoproterotsooiset suprakrustiset kivet, joihin kuuluu turbidiittisyntyisiä kiilleliuskeita ja gneissejä ja joihin liittyy grafiittipitoisia liuskeita, mustaliuskeita ja karbonaattikiviä. Turbidiittien kerrostumisen keskeytti välillä vulkaaninen periodi (n.1905 Ma), jonka seurauksena esiintyy kvartsi-maasälpä- ja sarvivälkegneissejä ja amfiboliitteja. Näihin liittyy karbonaattikiviä, kalkkisilikaattikiviä, serttejä, Fe-rikkaita kerroksia, U-P-pitoisia kerroksia sekä kupari- ja sinkkiesiintymiä. Huomattava osa kallioperästä on varhaisproterotsooisia granitoideja, ikäryhmissä 1903 Ma ja 1885 Ma (Pekkarinen, 2002). Tutkimusalueen kallioperä on intensiivisesti deformoitunutta ja metamorfoitunutta. Metamorfoosi on tapahtunut keski- tai korkea-asteen amfiboliittifasieksen oloissa, joissain lohkoissa jopa granuliittifasieksessa (Korsman ja muut, 1988, Pekkarinen, 2002). Virtasalmen seudun karbonaattikivet ovat koostumukseltaan pääasiassa kalsiitti-dolomiittisia, tosin myös kalsiittivaltaisia esiintymiä on paikannettu (Reinikainen, 1991 ja 2001). 3.1 Rajakankaan karbonaattikiviesiintymä Rajakankaan karbonaattikiviesiintymä kuuluu luode-kaakko-suuntaiseen karbonaattikivijaksoon, jota voi seurata noin 12 km matkan Ankeleen järven pohjoispäästä, Mähölän kylän kautta Rajakankaan valtausalueen eteläpuolelle ja edelleen, joskin katkeillen, Vuorenmaalle. Rajakankaan karbonaattikivikerrosten ympärillä ja välikerroksina on karsigneissejä ja happamia tai emäksisiä vulkaniitteja, jotka vaihettuvat asteittain kiillegneisseiksi. Tätä kivilajiseuraantoa leikkaavat graniittipegmatiitit ja vähäisessä määrin granitoidit joiden paksuus vaihtelee kymmenistä senteistä useisiin kymmeniin metreihin. Karbonaattikivikerrosten leveys vaihtelee Rajakankaan esiintymällä alle 10:stä yli 100 metriin, tosin niiden välissä on 5-35 metriä leveitä kerroksia hapanta ja emäksistä vulkaniittia, karsikiviä, kiillegneissiä ja pegmatiittigraniittia jne. Kairaustietojen perusteella koko esiintymä rakentuu kahdesta, muutaman kymmenen metrin levyisestä yhdensuuntaisesta vyöhykkeestä, jotka profiilien 2-4 välisellä alueella yhtyvät runsaan 200 m levyiseksi erotakseen taas valtausalueen (Rajakangas 2) luoteispäässä. Karbonaattikivikerrosten kaade on tyypillisesti jyrkähkö, koilliseen, mutta myös vastakkaisia kaadesuuntia on kairauksissa mitattu, tämä viittaa poimurakenteisiin, samoin kuin vyöhykkeiden rinnakkaisuus. Tutkimusalueella on n m paksut maapeitteet eikä paljastumia tunneta joten rakennetulkinta olisi tehtävä kairasydämiä tarkastelemalla. Tähän ei ole kuitenkaan ryhdytty.

11 7 4 KARBONAATTIKIVIEN KOOSTUMUS 4.1 Karbonaattikivien mineraalikoostumus Rajakankaan karbonaattikivet ovat pääasiassa vihertävän harmaata kalsiitti-dolomiittimarmoria. Niiden värisävyt ovat peräisin vaihtelevasti muuttuneista silikaattiraidoista, koostuen serpentiinistä, diopsidista, pargasiitista ja kvartsista, paikoin tavataan talkkia ja vähäisiä määriä wollastoniittia. Karbonaattikerrokset koostuvat keskirakeisesta (1-3 mm) dolomiitista ja karkearakeisesta (2-5 mm) kalsiitista, paikoitellen kalsiitin raekoko on yli 1 cm. Karbonaattikivien diopsidirakeet ovat paikoin voimakkaasti talkkiutuneita ja joskus myös dolomiitti on läpikotaisesti talkkiutunutta. XRD:n ja kemiallisten analyysien avulla lasketut kalsiitin ja dolomiitin määrät osoittavat selvästi, että kyseessä on kalsiitti-dolomiittimarmori. Yleensä kalsiitin määrä on korkeampi, joskin dolomiittivaltaisia jaksoja tavataan, samoin kalsiittisia. Kairarei ittäin lasketut, analyysipituudella painotetut keskiarvot antavat vaihteluväliksi n % kalsiitti + dolomiitti, keskiarvon asettuessa % välille (vrt. Taulukko 3). Muu osa on silikaattia, lähinnä serpentiiniä (todennäköisimmin antigoriitti) ja diopsidia. Yksittäisistä rakeista tehtyjen karbonaattianalyysien mukaan Mg ja Fe korreloivat keskenään eli dolomiitissa on mukana vähäinen ankeriittikomponentti. Itsessään FeO:n määrä on alhainen, luokkaa 0.1 %. Liitteenä olevalla CD-levyllä, analyysit-kansiossa, on XRD-määrityksiä näytteiden mineraalikoostumuksista, samoin tulokset neljästä hieestä tehdyistä mikroanalysaattorimäärityksistä. Kuva 3. Rajakankaan kairanreikä R738, syvyys m. Hieno- keskirakeista serpentiiniraitaista dolomiitti-kalsiittikiveä. Karbonaattipitoisuus > 75 %. Väliltä tehty rikastuskoe jossa saanti 40 %, vaaleus 84 %. Rikasteessa on kalsiittia 41.5 % ja dolomiittia 52.3 %.

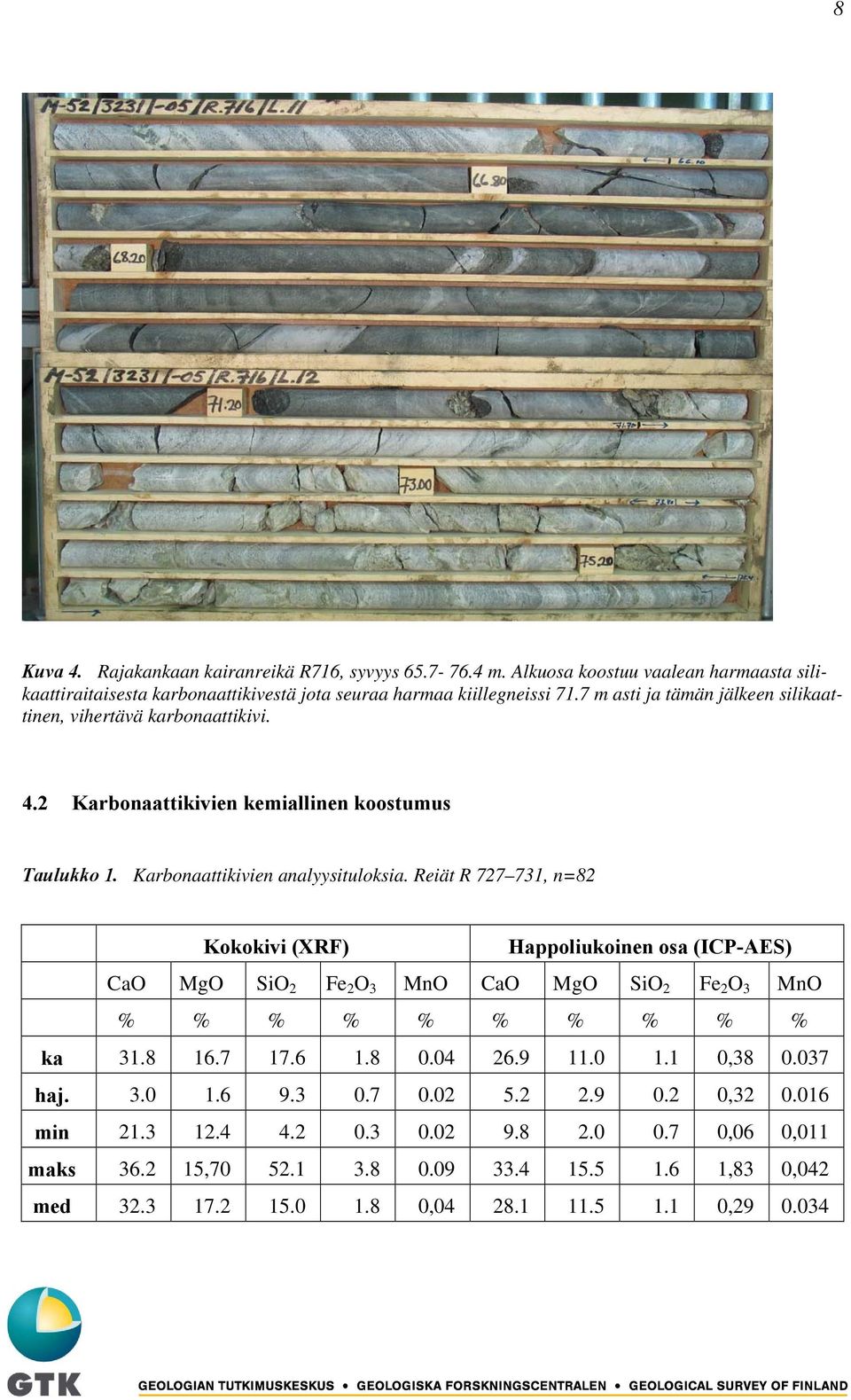

12 8 Kuva 4. Rajakankaan kairanreikä R716, syvyys m. Alkuosa koostuu vaalean harmaasta silikaattiraitaisesta karbonaattikivestä jota seuraa harmaa kiillegneissi 71.7 m asti ja tämän jälkeen silikaattinen, vihertävä karbonaattikivi. 4.2 Karbonaattikivien kemiallinen koostumus Taulukko 1. Karbonaattikivien analyysituloksia. Reiät R , n=82 Kokokivi (XRF) Happoliukoinen osa (ICP-AES) CaO MgO SiO 2 Fe 2 O 3 MnO CaO MgO SiO 2 Fe 2 O 3 MnO % % % % % % % % % % ka , haj , min ,06 0,011 maks , ,83 0,042 med , ,

13 9 Taulukko 2. Karbonaattikivien analyysituloksia. Reiät , n=112 Kokokivi (XRF) Happoliukoinen osa (ICP-AES) CaO MgO SiO 2 Fe 2 O 3 MnO CaO MgO SiO 2 Fe 2 O 3 MnO % % % % % % % % % % ka haj ,024 min , maks med , Taulukko 3. Parametreja arvoille dolomiitti+kalsiitti %, neutraloiva Ca-ekvivalentti - % * ) ja liukoinen Mg %. keskiarvo hajonta minimi maksimi mediaani Reiät Reiät dol + kal % neutr. Ca % Mg % dol + kal % neutr. Ca % Mg % 70.3 (dol 14.0, kal 56.3) 20.2 (dol 12.8, kal 12.5) 18.0 (dol 0.3, kal 14.5) 100 (dol 49.1, kal 72.2) 69.9 (dol 8.2, kal 59.2) (dol 27.5, kal 35.5) (dol 22.5, kal 15.2) (dol 2.6, kal 5.2) (dol 82.9, kal 77.3) (dol 18.0, kal 32.3) *) neutraloiva Ca (%) = Ca % + (1.649 x Mg %) Kemialliset analyysit ja niistä tehdyt laskelmat ovat mukana seuraavalla CD-levyllä, anlyysitkansiossa.

14 10 5 MINERAALIVARANTOARVIO Rajakankaan karbonaattikiviesiintymä ei ole yhtenäinen joten kairausten ja analytiikan perusteella on erotettu kahdeksan lohkoa joita voidaan ajatella louhintayksiköiksi. Täten laskentasyvyys korreloi jossain määrin lohkon leveyden suhteen. On syytä huomioida, että luvut ovat suuntaa antavia koska kairaustiheys ei vastaa inventointikairauksen tasoa. Varantoarviossa kalsiittidolomiittikiven tiheytenä on käytetty 2,8 t/m 3. Lohkojen malmipitoisuus on sama kuin Exceltaulukoissa (analyysitaulukot liitteenä olevalla CD-levyllä) oleva, analyyseistä laskettu dolomiitin ja kalsiitin summa analyysipituuksilla painotettuna. Sisäraakkujen vaikutusta ei ole huomioitu varantoarvioissa. Merkittävin osa Rajakankaan karbonaattikiviesiintymästä sijaitsee valtausalue Rajakangas 2:n keskiosassa käsittäen kairausprofiilit 2, 3 ja 4. Taulukko 4. Rajakankaan malmilohkojen pinta-alat, laskentasyvyydet, pitoisuudet ja massat. Lohko Pinta-ala ha Syvyys m dolom + kals % Massa Mt ?* 1) ?* 2) yhteensä * 1 ) profiilin 4 rei istä ei analytiikkaa. * 2) ei analyyseja.

15 11 6 ESIINTYMÄN ARVIOINTI Rajakankaan tutkimuksissa ei tullut esiin Karsikumpu-tyyppistä, silikaattiköyhää kalsiittikiveä. Sitä vastoin tyypillistä on muodostumansisäinen voimakas vaihtelu dolomiitin ja kalsiitin suhteen (vrt. Taulukko 3) sekä korkeahko silikaattipitoisuus, keskimäärin %. Pigmenttikelpoisuuden arvioimiseksi tehdyt rikastuskokeet (Liite 5) antoivat sekä kohtalaisen hyviä että huonohkoja tuloksia. Parhaimmillaan vaaleus oli 87.5 % saannilla 60 % ja kalsiittipitoisuudella 87 %. Dolomiitin määrällä ei näytä olevan merkitystä vaaleuteen, sillä lähes sama tulos, eli saanti 55 %, vaaleus 87.4 % tuli dolomiittipitoisuudella 51.2 % (kalsiitti %). Huonoimmillaan saannit olivat % luokkaa. Parhaiten Rajakankaan karbonaattikivet sopivat maanparannuskalkiksi. Jos kriteereinä pidetään neutraloivan Ca- ekvivalentin määrää > 30 % ja liukoisen Mg:n pitoisuutta > 5 %, yltää tutkittu esiintymä sekä analyysien keskiarvojen ja mediaanien suhteen näihin arvoihin. Maanparannuskalkkina kivi voidaan luokitella magnesiumpitoiseksi, Mg 2-7 % ja suurelta osin myös dolomiittikalkiksi, jossa Mg > 7 % (Kalkitusopas, 2007). Kuopio Jukka Reinikainen Geologi, FT Tapio Kuivasaari Geologi, FM

16 12 KIRJALLISUUSVIITTEET Aurola, Erkki Karsikummun kalkkikiviesiintymä Virtasalmella. 15 s., 10 l. Geologian tutkimuskeskus, arkistoraportti, M17/Vrs-66/1/84. Eskola, P., Hackman, V., Laitakari, A. ja Wilkman, W.W Suomen kalkkikivi. Geoteknillisiä tiedonantoja 21, Valtioneuvoston kirjapaino, Helsinki, 265 s. Kalkitusopas, Korsman, K., Niemelä, R. & Wasenius, P Multistage evolution of the Proterozoic crust in the Savo schist belt, eastern Finland. Geological Survey of Finland, Bulletin 34, Kuivasaari, Tapio; Lehtimäki, Jukka; Reinikainen, Jukka; Sarapää, Olli Virtasalmen Ukonkankaan kaoliiniesiintymän tutkimukset vuosina s., 13 liites. Geologian tutkimuskeskus, arkistoraportti, M 19/3231/90/1/82. Makkonen, Hannu Tutusen kalkkikiviesiintymän tutkimukset Juvan Nääringissä vuosina s., 5 l. Geologian tutkimuskeskus, arkistoraportti, M19/3231/-88/1/10. Pekkala, Yrjö Virtasalmen alueen kalkkikivet. 9 s., 5 l. (1 geol. k.) Geologian tutkimuskeskus, arkistoraportti, M19/3231/70/5/10. Pekkarinen, L Haukivuoren ja Pieksämäen kartta-alueiden kallioperä. Suomen geologinen kartta 1: kallioperäkarttojen selitykset, lehdet 3231 ja Geologian tutkimuskeskus, Espoo, 98 s. Reinikainen, Jukka Virtasalmen-Rummukan alueen karbonaattikivet. Pro gradututkielma. Helsingin yliopisto 92 s., 3 liitettä. Reinikainen, Jukka Petrogenesis of Paleoproterozoic marbles in the Svecofennian Domain, Finland. Geologian tutkimuskeskus. Tutkimusraportti p. + 1 app., 2 app. maps. Sarapää, Olli; Kuivasaari, Tapio; Lehtimäki, Jukka; Niemelä, Mauri; Nissinen, Ahti; Pekkala, Yrjö; Reinikainen, Jukka Virtasalmen kaoliinitutkimukset vuosina Kaoliiniprojektin loppuraportti. 77 s. Geologian tutkimuskeskus, arkistoraportti, M 19/ /92/5/82. Siikarla, Toivo Selostus geofysikaalisista tutkimuksista Karsikummussa Virtasalmen pitäjässä. 9 s., 9 l. Geologian tutkimuskeskus, arkistoraportti, M17/Vrs-66/2.

17 13 7 LIITTEET 1. Valtausalueen kartta 2. Rajakankaan tasokartta kahdessa osassa 3. Kairanreikien tiedot 4. Kairausprofiilit Rikastuskokeet

18 Kuva 5. Liite 1

19 Kairareikien vaakaprojektiot, varantoarviolohkot, kaksi karttaa Liite 2

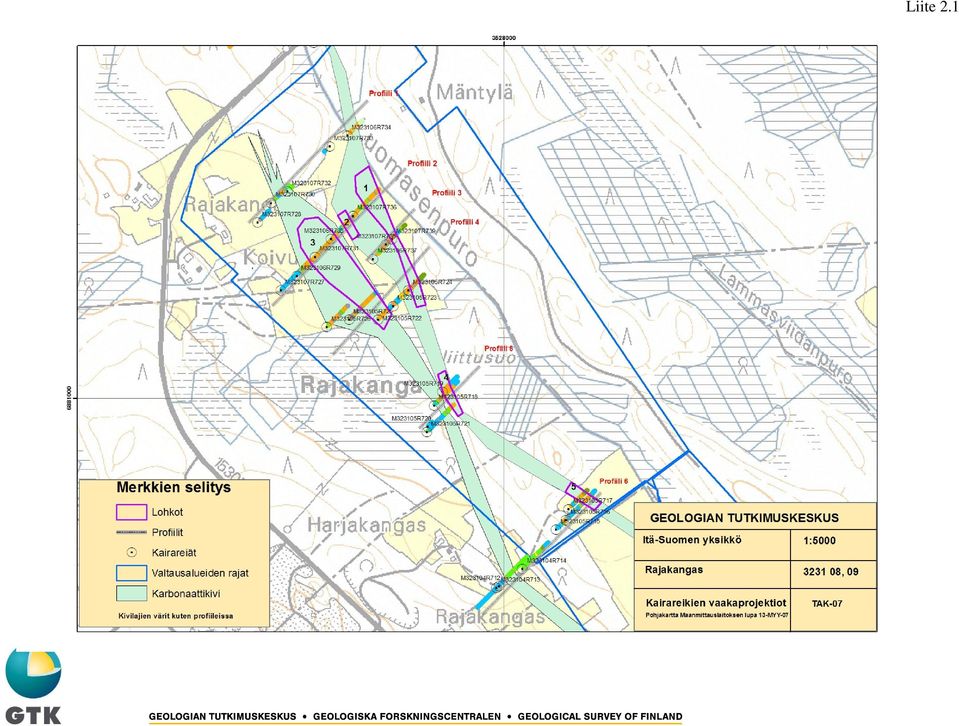

20 Liite 2.1
