1 KOKONAISRATKAISUT YHDESTÄ PAIKASTA Monpuolset järjestelmät varastontn ja tuotantoon TUOTELUETTELO 2009 Kappale B

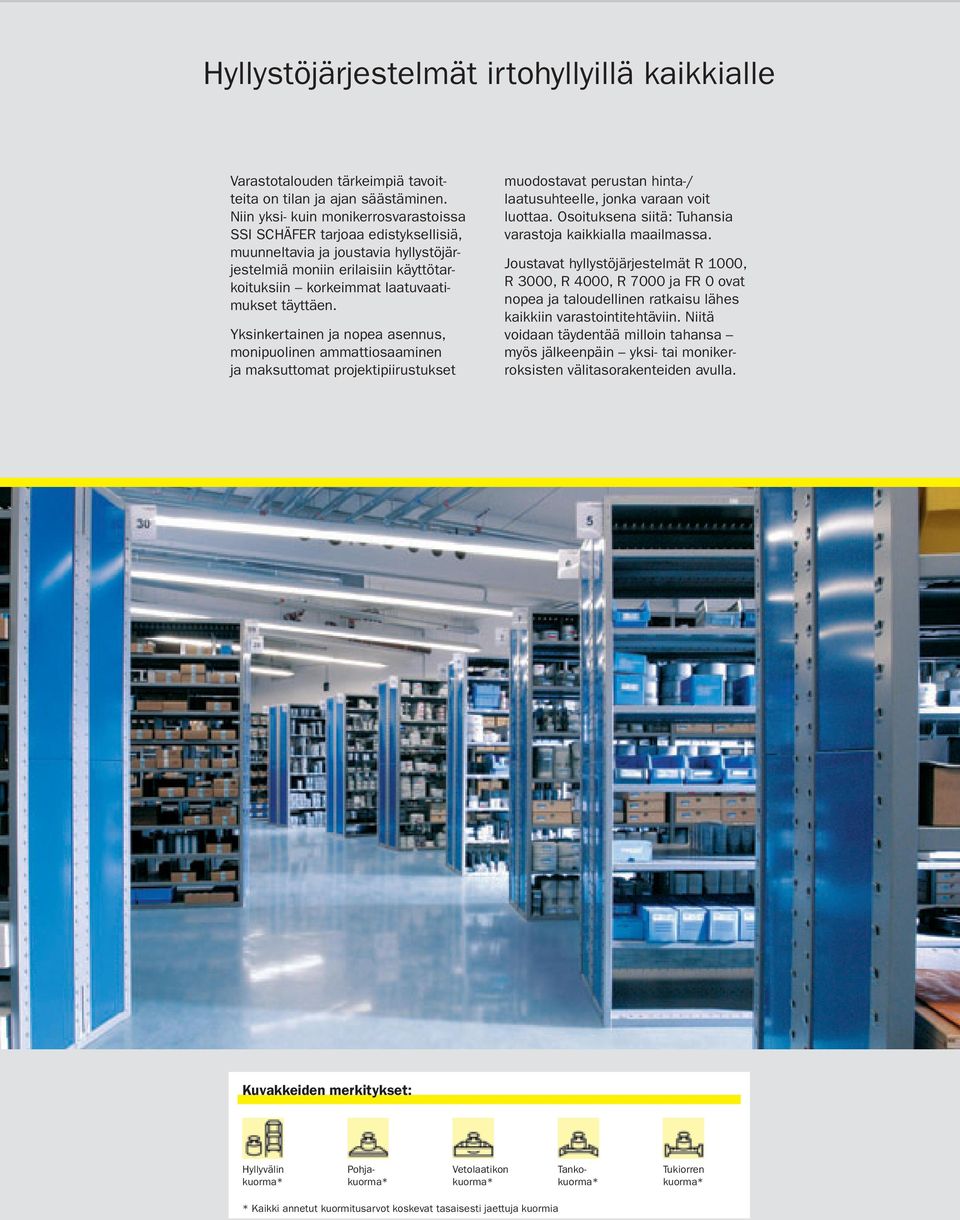

2 Hyllystöjärjestelmät rtohyllyllä kakkalle Varastotalouden tärkempä tavotteta on tlan ja ajan säästämnen. Nn yks- kun monkerrosvarastossa SSI SCHÄFER tarjoaa edstyksellsä, muunneltava ja joustava hyllystöjärjestelmä monn erlasn käyttötarkotuksn korkemmat laatuvaatmukset täyttäen. Yksnkertanen ja nopea asennus, monpuolnen ammattosaamnen ja maksuttomat projektprustukset muodostavat perustan hnta-/ laatusuhteelle, jonka varaan vot luottaa. Osotuksena stä: Tuhansa varastoja kakkalla maalmassa. Joustavat hyllystöjärjestelmät R 1000, R 3000, R 4000, R 7000 ja FR 0 ovat nopea ja taloudellnen ratkasu lähes kakkn varastonttehtävn. Ntä vodaan täydentää mllon tahansa myös jälkeenpän yks- ta monkerrokssten vältasorakenteden avulla. Kuvakkeden merktykset: Hyllyväln kuorma* Vetolaatkon kuorma* Pohjakuorma* Tankokuorma* Tukorren kuorma* * Kakk annetut kuormtusarvot koskevat tasasest jaettuja kuorma

3 Hyllystöt rtohyllyllä Hyllystöjärjestelmät rtohyllyllä Hyllystöt rtohyllyllä R 3000 Koko järjestelmän kattavat tarvkkeet Svu B4 Svu B28 B1

4 Hyllystöjärjestelmät rtohyllyllä Hyllystöjärjestelmen yleskatsaus Käyttöalue Hyllystöt rtohyllyllä R 3000 Kevyet ja raskaat, penet ja keskkokoset tavarat, tlaa vevät kappaleet, hyllystövältasot Hyllystö rtohyllyllä R 1000 Kevyet ja keskraskaat, penet ja keskkokoset tavarat, esm. mapt, rppukansot, pahvlaatkot ja vaatteet Edut Täysn järjesteltävssä monpuolsen tarvkevalkoman ansosta Euro-mttaset moduult Monkerrosrakenteet ja hyllystövältasot mahdollsa myös jälkkäteen GS-testausmerkntä Muunneltava järjestely monpuolsten tarvkkeden ansosta Euro-mttaset moduult Hyllykorkeuksen tarkka sovtus penen säätöväln ansosta GS-testausmerkntä Järjestelmä Rakennetapa Kuormattavuus Väljärjestelmä Tkkaan pnta Hyllytason pnta Pstoasennettava kehkkojärjestelmä nopeaa kokoonpanoa varten Kehkkojärjestelmä lman pohja- ja kattolevyjä, 2 hyllyptuutta, 5 hyllykorkeutta, erlasa rakennekorkeuksa, kehkkoproflt Jopa 5000 kg per hyllyväl Nokkaväl 53 mm Snktty Snktty / krkkaanhopea Nopea pstoasennusjärjestelmä Hyllyvälen välset svusenät kokonaan metalllevystä, urtetut, hyllytasot pohjakannattmlla vapaast knntettävssä, 3 hyllyväln ptuutta, 5 hyllysyvyyttä, 3 rakennekorkeutta Jopa 750 kg per hyllyväl Lävstysurat 20 mm välen Snktty / vaaleanharmaa Snktty / vaaleanharmaa Lsätetoja svulta B4 alkaen pyynnöstä B2

5 Hyllystöt rtohyllyllä Hyllystö rtohyllyllä R 4000 Kevyet ja keskraskaat, penet ja keskkokoset tavarat, hyllystövältasot Hyllystöt rtohyllyllä R 7000 Kevyet ja raskaat, penet ja keskkokoset tavarat, hyllystövältasot, korkeavarasto Hyllystöt rtohyllyllä FR 0 Kevyet ja raskaat, penet ja keskkokoset tavarat, hyllystövältasot Muunneltava järjestely monpuolsten tarvkkeden ansosta Euro-mttaset moduult Monkerrosrakenteet ja hyllystövältasot mahdollsa GS-testausmerkntä Monpuolnen varustelu kattavan tarvkevalkoman ansosta Euro-mttaset moduult Monkerrosrakenteet ja hyllystövältasot mahdollsa GS-testausmerkntä Monpuolnen varustelu kattavan tarvkevalkoman ansosta Euro-mttaset moduult Monkerrosrakenteet ja hyllystövältasot mahdollsa Nopea pstoasennusjärjestelmä Perus- ja lsäasennusjärjestelmä knteäst asennettaven pohjaja kattolevyjen avulla, knntys tkasprofln, 2 hyllyptuutta, 6 hyllysyvyyttä, vahteleva rakennekorkeuksa Jopa 2500 kg per hyllyväl Nokkaväl 53 mm Krkkaanhopea Snktty / krkkaanhopea Esasennettu kehkkojärjestelmä nopeaa kokoonpanoa varten Kehkkojärjestelmä, 2 hylly ptuutta, 4 hyllysyvyyttä, vahteleva rakennekorkeuksa, kehkkoproflt Jopa 6000 kg per hyllyväl Nokkaväl 53 mm Snktty Snktty / krkkaanhopea Rakennejärjestelmä yksnkertasta ja nopeaa asentamsta varten Rakennejärjestelmä pnoperaatteella, 1 hyllyptuus, 3 hyllysyvyyttä, vahteleva rakennekorkeuksa Jopa 3500 kg per hyllyväl Epäsäännöllnen nokkaväl Krkkaanhopea Krkkaanhopea pyynnöstä pyynnöstä pyynnöstä B3

6 Hyllystöjärjestelmät rtohyllyllä B4

7 Hyllystöt rtohyllyllä R 3000 R 3000 montomnen hyllystöjärjestelmä R 3000 montomnen hyllystöjärjestelmä kakkn varastontsovelluksn. Kehkkorakenne ja vahtoasennusmekansm lman kntetä pohja-, kansta hyllytasoja ta orsa mahdollstaa hyllyelementten täysn vapaan sjottelun 53 mm välen. R 3000 vesttää perntesen ajattelun, jossa hyllystöt luoktellaan hyllystöhn rtohyllyllä, kerälyhyllystöhn ja ulokehyllystöhn. Se tarkottaa: Yks järjestelmä kakkn tarkotuksn. Myöhemp laajennuskelposuus, täydellnen muunneltavuus. Tämän jousta- vampaa varastoa muuttuvn tarpesn e ole. Umpproflsten tkkaden kummassakn otsapnnassa on kartourat, john kannatustaskut ja tukrstkot vodaan rpustaa välyksettömäst. Tkkaden ptkllä svulla on korkonokat, joden varaan hyllytasot rpustetaan. Vältasokannakkeet vodaan asentaa yksnkertasest ja nopeast tkkaan otsapnnalla ja ptkällä svulla olevn lävstysrekn. Vahtelevat hyllyjen koot ovat mahdollsa vapaast aseteltaven hyllytasojen ta orsen avulla, tomtettavat hyllytasojen ptuudet ovat 994 mm ja 1282 mm. Standardsotujen rakenne-elementten ansosta vodaan rakentaa monkerrokssa hyllystöjärjestelmä, joden korkeutta rajottaa anoastaan rakennuksen katto. Hyllykuormtuskyky on jopa 5000 kg, mnkä ansosta hyllystöjärjestelmä R 3000 soveltuu erttän hyvn monkerroksslle rakennelmlle, jossa on vältaso kulkemsta varten. B5

8 Hyllystöjärjestelmät rtohyllyllä Monkerroksset hyllystörakennelmat Esasennetut tkaskehkot tomtetaan er korkeukslla yks- ja monkerrossovelluksa varten. Ne pystytetään pakan päällä ja tuetaan rpustettaven hyllytasojen ta orsen ja tukrstkoden avulla. Normaal vältason korkeus on 2310 mm ja katepaksuus 30 mm, mkä antaa rttäväst tlaa pään korkeudella ja mahdollstaa esm. sprnklereden, lmastontlatteden ja valastuksen asentamsen. Vältason korkeus on vapaast valttavssa 53 mm välen. Rengashyllystö Kookkaden tavaroden hyllystö Srtohyllystöt Knteäst sesova hyllystö rtohyllyllä Vannehyllystö Hyllystöt rtohyllyllä Hyllystöt rtohyllyllä ja avotkkalla Hyllystö rtohyllyllä ja etulstolla Portaat Kadeportt B6

9 Pstoasennus pkakokoonpanossa hyllyjen ptuudet 994 ja 1282 mm, hyllyjen syvyydet 300, 400, 500, 600 ja 800 mm, vahteleva korkeuksa yks- ja monkerrosrakentelle Proflkehkko nokkavälllä 53 mm Täydellnen järjestelymahdollsuus monpuolslla tarvkkella, esm. hyllytasot, orret, puuhyllyt, senät, vetolaatkot ja ovet Yhden hyllyväln kuormankantokyky jopa 5000 kg Monkerroksset hyllystörakennelmat toteutettavssa myös jälkkäteen 5 t Hyllystöt rtohyllyllä R 3000 Varustelumahdollsuudet SSI SCHÄFER: n hyllytasossa päätyreuna ja ptkän svun reuna menevät lmttän. Yhdessä lsähtsauspsteden kanssa se tekee hyllytasosta erttän vääntöjäykän ja kantavan ja tuo lsävakautta koko rakennelmaan. Takasenät Svu B14 Sulkuhattu Svu B9 Täyssyvä välsenä Svu B12 B13 Hyllytaso Svu B10 B11 Nmlappuknnke ja nmlappu Svu B10 Kehystkas Svu B8 Svusenät Svu B14 B15 Hyllylaatkot Kappale A, svulta A20 Etulstat Svu B14 Sälytyskaukalot Svu B30 Vapaast sesova välsenä Svu B12 B13 Kehysyhdstn (e kuvaa) Svu B8 Vetolaatkko Svu B16 Ottolaatkot Kappale A, svulta A2 Tateovet Svu B17 B7

10 Hyllystöjärjestelmät rtohyllyllä SINKITTY Kehystkasjärjestelmä Kehystkkaat ykskerrosrakennelmlle, snktty t Hyllysyvyys Kuormtus max. (kg) Toteutus Rakennekorkeus 2278 mm RR V snktty RR V snktty RR V snktty RR V snktty RR V snktty Hyllyväln kuorma 3000 kg t 3 t Rakennekorkeus 2490 mm RR V snktty RR V snktty RR V snktty RR V snktty RR V snktty Rakennekorkeus 2967 mm RR V snktty RR V snktty RR V snktty RR V snktty RR V snktty Hyllyväln kuorma 5000 kg t Kehystkkaat monkerrosrakennelmlle, snktty Hyllysyvyys Kuormtus max. (kg) Toteutus Rakennekorkeus 4557 mm RR V snktty RR V snktty RR V snktty RR V snktty RR V snktty Rakennekorkeudet 6836 ja 9115 mm tlauksesta Kehysyhdstn Snkttyä terästä. Kahden peräkkäsen hyllyväln yhdstämseen. Ohje: Järjestelmän lsäasennusosen esm. tukrstkoden, takasenen jne. knnttämstä varten on kehystkkaden väln jätettävä 6 mm rako. Ssältää knntystarvkkeet. Kehysyhdstn RV RV RV RV RV B8

11 5 t Mtat mm Hyllystöt rtohyllyllä R Nokkaväl tkasprof ln nokkaväl mahdollstaa hyllystön R 3000 joustavan kokoamsen monpuolsen tarvkevalkoman avulla. Hyllytasot vodaan sjotella samassa hyllyvälssä vapaast 53 mm välen ne van rpustetaan tkkaassa olevn korkonokkn 53 Hyllystöelementt ja tarvkkeet Tukrstkot Tukstkot asennetaan hyllystön vakauttamsta varten ensmmäseen hyllyväln ja sen jälkeen ana joka kolmanteen hyllyväln hyllystön takapuolelle Ohje: Sjota hyllytasot ta rtlätasot tukrstkon rpustuskohten vereen Hyllyn ptuus KV KV Aluslaatat Snkttyä terästä. Korkeussäätöä varten penllä lattan epätasasuukslla. Paksuus UP UP UP , 2 ta 3 mm Lattaknntyssarja Hyllytkkaan knnttämseks lattaan. Ssältää pultn, tulpan ja aluslevyn. BF Ptuusyhdstmet Maalattua hopeanvärstä terästä. Ptuussuuntaseen jäykstämseen tukrstkon asemasta, kun tukrstkko hattaa kaksoshyllystön tehokasta käyttöä ta kun yksnkertasta hyllystöä käytetään molemmlta puollta. Jotta korkeutta votasn säätää jälkkäteen, täytyy kaksoshyllystöjen kehkoden etäsyyden olla vähntään 30 mm. Hyllyrvn jokaseen hyllyväln varustetaan alemp ja ylemp hyllytaso kahdella ptuusyhdstmellä (hyllystön korkeuteen 2967 mm saakka). Sllä saadaan akaan kehkkosdos tkasten kanssa ja varmstetaan erttän suur rakennejäykkyys. Nmenomanen kuormankestävyys tlauksesta! Hyllyn ptuus Hyllytason korkeus LV LV LV LV Hyllytason korkeus 30 mm Hyllytason korkeus 40 mm Sulkuhattu Lujaa muova, musta. Asetetaan sulkutulpaks hyllytkkaan päähän. Mtat mm AK B9

12 Hyllystöjärjestelmät rtohyllyllä SINKITTY KIRKKAANHOPEA 5 t jopa 400 kg Hyllytasot Hyllytasot terästä, vahtoehtona krkkaanhopea maalaus ta snktty, korkeus 30 ta 40 mm. Hyllyvälen jakamseks haluttujen korkeuksen mukaan. Edessä ja takana lävstysurat välsenen sjottelua varten, uraväl 41 mm. Srtojärjestelyn ansosta ovat kaksoshyllystössä mahdollsa myös erlaset hyllyjen korkeudet tosstaan rppumatta Hyllytasot ptuudelle 994 mm, korkeus 30 mm Teräs, krkkaanhopea maalattu ta snktty. Hyllyn Tason Reunan Yläpnta syvyys kuormtus toteutus max. (kg) ZB 4313 V N snktty ZB 4313 L N maalattu ZB 4413 V N snktty ZB 4413 L N maalattu ZB 4423 V V snktty ZB 4423 L V maalattu ZB 4513 V N snktty ZB 4513 L N maalattu ZB 4523 V V snktty ZB 4523 L V maalattu ZB 4533 V V snktty ZB 4533 L V maalattu ZB 4543 V V snktty ZB 4543 L V maalattu ZB 4613 V N snktty ZB 4613 L N maalattu ZB 4623 V V snktty ZB 4623 L V maalattu ZB 4633 V V snktty ZB 4633 L V maalattu ZB 4643 V V snktty ZB 4643 L V maalattu ZB 4823 V V snktty ZB 4823 L V maalattu ZB 4843 V V snktty ZB 4843 L V maalattu max. 400 kg max. 200 kg max. 300 kg max. 400 kg max. 150 kg max. 250 kg 30 Hyllytasot ptuudelle 1282 mm, korkeus 30 mm Teräs, krkkaanhopea maalattu ta snktty. ZB 9415 V V snktty ZB 9415 L V maalattu ZB 9515 V V snktty ZB 9515 L V maalattu ZB 9525 V V snktty ZB 9525 L V maalattu ZB 9615 V V snktty ZB 9615 L V maalattu ZB 9625 V V snktty ZB 9625 L V maalattu ZB 9825 V V snktty ZB 9825 L V maalattu Mtat mm Hyllytasot 1282 mm x 300 mm, Kuormtus max. 80 kg pyynnöstä Nmlappuknnke Itselmautuva, varastopakkojen merktsemseen. Ptuus Ss. EH EH EH EH EH Nmlaput Ptuus Ss. EHE EHE EHE B10

13 Hyllystöt rtohyllyllä R 3000 Tason alapuol V-tyyppnen Hyllytasot Taso alapuol N-tyyppnen Hyllytasot ptuudelle 994 mm, korkeus 40 mm Teräs, krkkaanhopea maalattu ta snktty. Hyllyn syvyys Tason kuormtus max. (kg) Reunan toteutus Yläpnta ZB V N snktty ZB L N maalattu tlauks. ZB V N snktty ZB L N maalattu tlauks. ZB V N snktty ZB L N maalattu tlauks. ZB V N snktty ZB L N maalattu tlauks. ZB V N snktty ZB L N maalattu tlauks. ZB V N snktty ZB L N maalattu tlauks. ZB V V snktty ZB L V maalattu tlauks. max. 100 kg max. 200 kg max. 300 kg ZB V N snktty ZB L N maalattu tlauks. ZB V N snktty ZB L N maalattu tlauks. ZB V N snktty ZB L N maalattu tlauks. ZB V V snktty ZB L V maalattu tlauks max. 400 kg ZB V N snktty ZB L N maalattu tlauks. ZB V V snktty ZB L V maalattu tlauks. max. 150 kg 1282 Hyllytasot ptuudelle 1282 mm, korkeus 40 mm Teräs, krkkaanhopea maalattu ta snktty. ZB V N snktty ZB L N maalattu tlauks. ZB V N snktty ZB L N maalattu tlauks. ZB V V snktty ZB L V maalattu tlauks. ZB V N snktty ZB L N maalattu tlauks. ZB V V snktty ZB L V maalattu tlauks. ZB V V snktty ZB L V maalattu tlauks max. 250 kg Mtat mm Hyllylaatkot hyllystölle rtohyllyllä svulta A20 1-kerrospohja 6-kertasella ptkän svun reunalla = N-verso Kaksospohja 10-kertasella ptkän svun reunalla = V-verso B11

14 Hyllystöjärjestelmät rtohyllyllä SINKITTY Asennuksen systematkka Vapaast sesovat välsenät hyllytasojen paksuudelle 30 mm Snkttyä terästä. Nämä välsenät vodaan asentaa hyllytasojen lävstysurn hyllyn korkeudesta rppumatta ja yhdessä etulstojen kanssa. 100 Hyllyn syvyys Välsenän korkeus Knntystapa 30 TRF-K muovpstukka TRF-K muovpstukka TRF-K muovpstukka TRF-K muovpstukka TRF-D teräslankapstukka TRF-K muovpstukka TRF-K muovpstukka TRF-D teräslankapstukka TRF-K muovpstukka TRF-K muovpstukka TRF-D teräslankapstukka TRF-D teräslankapstukka TRF-D teräslankapstukka Täyssyvät välsenät Snkttyä terästä hyllyjen ssäkorkeukslle 341 mm ja 500 mm. TR Mtat mm TR TR TR TR TR TR Hyllytasojen jaotteluvält hyllystön korkeukslla 2278, 2490 ja 2967 mm B12

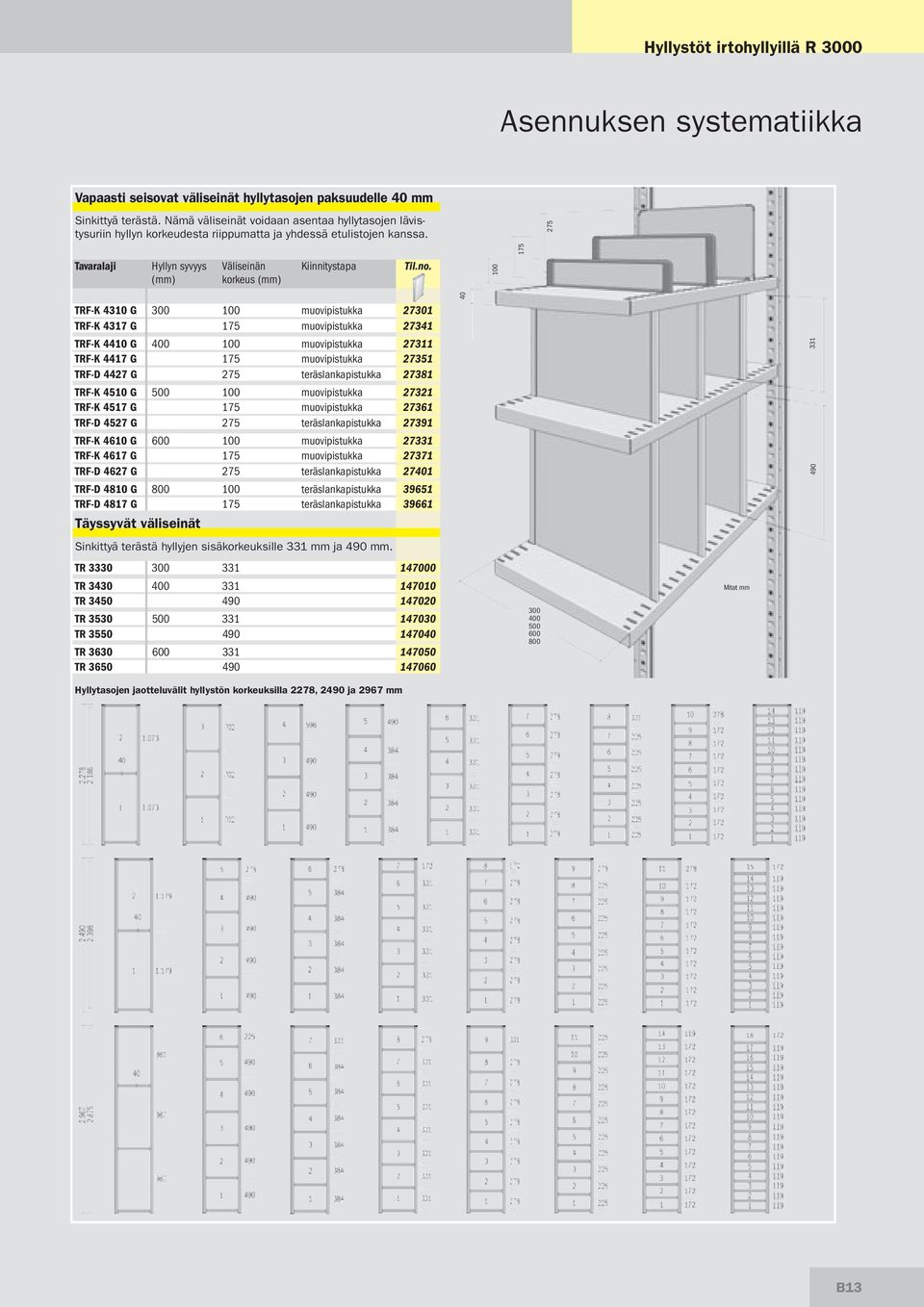

15 Hyllystöt rtohyllyllä R 3000 Asennuksen systematkka Vapaast sesovat välsenät hyllytasojen paksuudelle 40 mm Snkttyä terästä. Nämä välsenät vodaan asentaa hyllytasojen lävstysurn hyllyn korkeudesta rppumatta ja yhdessä etulstojen kanssa Hyllyn syvyys Välsenän korkeus Knntystapa TRF-K 4310 G muovpstukka TRF-K 4317 G 175 muovpstukka TRF-K 4410 G muovpstukka TRF-K 4417 G 175 muovpstukka TRF-D 4427 G 275 teräslankapstukka TRF-K 4510 G muovpstukka TRF-K 4517 G 175 muovpstukka TRF-D 4527 G 275 teräslankapstukka TRF-K 4610 G muovpstukka TRF-K 4617 G 175 muovpstukka TRF-D 4627 G 275 teräslankapstukka TRF-D 4810 G teräslankapstukka TRF-D 4817 G 175 teräslankapstukka Täyssyvät välsenät Snkttyä terästä hyllyjen ssäkorkeukslle 331 mm ja 490 mm. TR TR TR TR TR TR TR Mtat mm Hyllytasojen jaotteluvält hyllystön korkeukslla 2278, 2490 ja 2967 mm B13

16 Hyllystöjärjestelmät rtohyllyllä Hyllyelementt ja tarvkkeet Ulkopuolnen takasenä Snkttyä terästä. 3-osanen takasenä asennetaan hyllytasoja vasten. Knntyskskot panetaan takasenän päälle ja nokat luktaan hyllytkkaaseen. Ssäpuolnen takasenä Snkttyä terästä. Kahden hyllystön väln. Panetaan tosnsa knn paneelmasest, asettuvat hyllytasojen väln. Svusenät Snkttyä terästä. Svusenät sjotetaan hyllytkkaden väln nojaamaan tuklstoja vasten ja knntetään hyllytasojen ja tuklstojen väln. Hyllyn ptuus 994 mm, 3-osanen Rakennekorkeus Hyllyn ptuus 994 mm, 3-osanen Rakennekorkeus Rakennekorkeus 2278 mm Hyllyn syvyys RWA RWA RWA Hyllyn ptuus 1282 mm, 3-osanen RWA RWA RWA Etupuol Lukuestekskot Snkttyä terästä. Estävät esm. laatkoden lukumsen hyllytasolta, ss. 3 knntntä. Hyllyn ptuus DSL DSL RWI RWI RWI Hyllyn ptuus 1282 mm, 3-osanen RWI RWI RWI Etulsta Snkttyä terästä rtokappaleden varastonta varten. Sop hyvn käytettäväks väl-, kesk-, taka- ja svusenen kanssa. Hyllyn ptuus Korkeus VL VL VL VL SWI SWI SWI SWI SWI Rakennekorkeus 2490 mm SWI SWI SWI SWI SWI Rakennekorkeus 2967 mm SWI SWI SWI SWI SWI U-Proflkskot Kun monkerrosrakenteden yhteydessä käytetään umplevystä tehtyjä väl- ja takasenä (tyypt RWI/RWA), suosttelemme U-prof lkskoja. Yksnkertanen U-proflksko alapuolseks asennustueks sekä yläpuolseks päätekskoks. Hyllyn ptuus RWUE RWUE B14

17 SINKITTY KIRKKAANHOPEA Hyllystöt rtohyllyllä R 3000 Rstkkosvusenän knntys Rstkkosvusenän knntys Tarvkkeet Knntys ruuvella tkkaaseen 12, Euro-re tys, mtat mm Rstkkosvusenät Maalattua hopeanvärstä teräslankaa. Knntetään hyllytkkasn purstuslttmen avulla. Ssältää knntystarvkkeet. Rstkkotakasenät Maalattua hopeanvärstä teräslankaa. Knntetään hyllytkkasn pdätysjousen avulla. Ssältää knntystarvkkeet. Rekälevykoukut Ulkopuolnen svusenä, re ïtetty Snkttyä terästä. Rakennekorkeus 2278 mm Hyllyn syvyys Hyllyn ptuus 994 mm Rakennekorkeus Korkeus 2000 mm Hyllyn syvyys SWG SWG SWG SWG SWG Rakennekorkeus 2490 mm SWG SWG SWG SWG SWG Rakennekorkeus 2967 mm, 2-osanen SWG SWG SWG SWG SWG RWG RWG RWG / par Hyllyn ptuus 1282 mm RWG RWG RWG / par Sokkellsta Snkttyä terästä. Pettää ensmmäseen korkonokkaan rpustetun hyllytason ja lattan välsen raon. SWA SWA SWA Rekälevykoukut LPH Ptuuskäytäväopaste Käytäväopasteet Pokkkäytäväopaste Ptuus- ja pokkkäytävän opastelle, krkas suojakalvo ja rrotettavat merkntälaput. 1 Ss = 10 kappaletta. Kaksnkertanen U-proflksko päällekkästen senäelementten ltoselemementks. Hyllyn ptuus RWUD RWUD Hyllyn ptuus SO SO Tyypp GBQ Opaste pokttan GBL Opaste ptkttän B15

18 Hyllystöjärjestelmät rtohyllyllä Vetolaatkot ja tarvkkeet Vetolaatkoden rakenneturvallsuus varastokalusteta ja -latteta koskevan drektvn BGR 234 (aemmn ZH 1/428) mukaan lman ulosvetoestettä varustettujen vetolaatkoden vakavuus on varmstettava erkosmenetelmllä, esm. yhdstämällä hyllystöt allekkan ta käyttämällä tarkotukseen sopva rakenneosa max. 70 kg 185 Hyötykorkeus 192 mm Hyötykorkeus 86 mm max. 50 kg Hyötykorkeus 192 mm Hyötykorkeus 86 mm 206 Vetolaatkoden svusuojukset Vetolaatkoden svusuojukset lukolla ta lman Pettää hyllytelneden ja vetolaatkoden välset vältlat. Asennus rstkantaruuvella vetolaatkon etuosan vasemmalle ja okealle puolelle. Tomtus täydellsenä sarjana (1 vetolaatkko). suojuksen Toteutus korkeudelle SBLS-ESCH lukolla SBL-ESCH lman lukkoa SBLS-ESCH lukolla SBL-ESCH lman lukkoa Vetolaatkot hyllyn ptuudelle 994 mm/1282 mm Maalattua hopeanvärstä terästä. Vetolaatkot vodaan yhdstellä käytettäväks kaksostateoven kanssa. Levyn Hyllyvällle Hyllyn korkeus syvyys Hyötysyvyys Max. kuormtus (kg) ESCH ESCH ESCH ESCH ESCH ESCH ESCH ESCH ESCH ESCH Välsenät ja pokttasjakajat Sjotetaan muovpdkkesn, jotka panetaan vetolaatkon etulevyssä ja svusenssä olevn lävstysrekn. Lokeron leveydet 451, 225 ja 112 mm, syvyydet määräytyvät vapaast säädettäven pokttasjakajen mukaan. Ilman pokttasvälsenä on käytettävssä vetolaatkon koko syvyys, ja sllon vodaan vahdella yksttästen lokeroden ptuuksa. QTE QTE 1/4-jako, 1 x STE ja 2 x QTE Vetolaatkolle SE 4121 ESCH SE 4122 ESCH SE 5121 ESCH SE 5122 ESCH SE 6121 ESCH SE 6122 ESCH /8-jako, 3 x STE ja 4 x QTE Vetolaatkolle SE 4141 ESCH SE 4142 ESCH SE 5141 ESCH SE 5142 ESCH SE 6141 ESCH SE 6142 ESCH QTE QTE QTE QTE QTE QTE QTE QTE STE QTE STE QTE STE QTE STE QTE STE STE STE STE STE STE STE Ptkttäsvälsenä STE Pokttasvälsenä QTE Pokttasvälsenä QTE 1/16-jako, 7 x STE ja 8 x QTE Ptkttäsvälsenä Pokttasvälsenä Vetolaatkolle Petelevyn korkeus Jako Petelevyn korkeus SE 4181 ESCH SE 4182 ESCH SE 5181 ESCH SE 5182 ESCH SE 6181 ESCH SE 6182 ESCH STE STE STE STE QTE/STE Välsenäpdke QTE / QTE / QTE / QTE / QTE / QTE / B16

19 SININEN KIRKKAANHOPEA Tateovet Vetolaatkot Hyllystöt rtohyllyllä R 3000 Kaksostateovet 40 mm korkella hyllytasolla ja kaksosaslla ovlla almman hyllytason korkeuden on oltava ana 30 mm. Jälkasennuksessa on svu- ja takasenät tlattava lsäosna Vetolaatkon jakajat ja tateovet Ptkttäskourua Pokttasjakajat Yhdstelmä A Van vetolaatkolle ESCH ptkttäskourua W 46,5 mm ja 30 pokttasjakajaa; 4 ptkttäskourua W 93 mm ja 10 pokttasjakajaa. Hyllystön- S Jakajan kork. SUW 5003 A SUW 5006 A Yhdstelmä B Van vetolaatkolle ESCH ptuuskourua W 46,5 mm ja 24 pokttasjakajaa; 3 ptuuskourua W 93 mm ja 12 pokttasjakajaa; 2 ptuuskourua W 186 mm ja 4 pokttasjakajaa. Hyllystön- Jakajan S kork. SUW 5003 B SUW 5006 B Yhdstelmä C Van vetolaatkolle ESCH ptuuskourua W 93 mm ja 20 pokttasjakajaa. Hyllystön- S Jakajan kork. SUW 5003 C SUW 5006 C Ssälaatkoden kokonaspakett Van vetolaatkolle ESCH x EK 1, 20 x EK 2, 10 x EK 3. SET Ssälaatkot Snstä polystyrola, knntyslsta nmlappua varten. Pakkausyksköt: EK 1: 58 kpl; EK 2: 80 kpl; EK 3: 120 kpl; EK 111-N: 48 kpl. L x W x H EK x 96 x EK 2 90 x 96 x EK 3 90 x 48 x EK 111-N 137 x 87 x Kaksostateov Kun asennus suortetaan jälkkäteen avomn hyllyvälehn (hyllyvälen ptuudet 994 ja 1282 mm). Korkeus 2111 mm. Alnta oven knntystä asennettaessa almman hyllytason korkeuden on oltava ana 30 mm. Jälkasennuksessa on svu- ja takasenät tlattava lsäosna. Hyllyvällle FTR FTR BM-FTR-R3 Knntystarvkkeet Almmalle hyllytasolle täytyy ana valta 30 mm:n korkeus Kaksotateov monkerrokssa hyllystöjärjestelmä varten Kun asennus suortetaan jälkkäteen avomn hyllyvälehn (hyllyvälen ptuudet 994 ja 1282 mm). Korkeus 1845 mm. Teknsten syden taka on monkerrosrakentessa vältason ala- ja yläpuolsten oven oltava lyhennettyjä. Stä varten on myös käytettävä vastaavan paksusa hyllytasoja. Alnta oven knntystä asennettaessa almman hyllytason korkeuden on oltava ana 30 mm. Hyllyvällle FTR-B FTR-B BM-FTR-R3 Knntystarvkkeet Svu- ja takasenät Lsää hyllytasoja svu B14 B15 alkaen svulta B10 B17

20 Hyllystöjärjestelmät rtohyllyllä Tarvkkeet tlaa veven kappaleden varastomseen SINKITTY Orret Pstoputk Pstoknnke Vaatetankosarja Ohjauslsta Orsslta Orret Tomvat vahtoehtosest ptkttäsjäykstyksen rstsdoksena. Jokasessa hyllyvälssä on vähntään kaks orspara, jotka varmstetaan mukana tomtettaven ruuven avulla. Putksanka Sankapehmuste Ors max. 300 kg Orret Snkttyä terästä. Orsen korkeuksa vodaan säätää 53 mm välen. Orren ptuus Max. kuormtus/ par (kg) KTRZ KTRZ KTRZ Putksanka Sankojen KTB avulla toteutetaan 800 mm syven hyllyvälen ptkttäsjaottelu. Korkeus 330 mm. Kehkon syvyys KTB KTB S Sankapehmuste Pstoputket Snkttyä terästä. Putket työnnetään orsssa oleven reken läp ja ne lukttuvat tsestään pakalleen. Pstoputken ptuus Hyötykorkeus KRA KRA KRA 4950 Lasnpdke KRA 4105 Lasnpdke Terodaem-suojalevyt (e kuvaa) Itselmautuva, 932 mm ptkä, 2 mm paksu. KRT 3102 Terodaem-levy, re tetty max. 50 kg Hyllyjakaja Vaatetankosarjat Pstoasennus orren rekn. Snkttyä terästä. Irtopäällysteden, mattojen, vaatteden jne. rpustamseen. Hyötyptuus Hyllyn syvyydelle Versot jossa Ptuus x Syvyys APH 340 E pkk APH pkknen APH pkknen KST x KST x Ohjauslsta Orsslta Snkttyä terästä. Hyllyvälen rajaamseen kehystkkassa. Hyllyn syvyydelle Snktty. Käytetään hyllystökehkossa ja hyllyvälessä monmuotosten kappaleden varastomseen. Hyllyn syvyydelle AL TRB B18

21 Hyllystöt rtohyllyllä R 3000 Tarvkkeet tlaa veven kappaleden varastomseen Puuhyllytasot, samanpaksuset 20 mm paksua lastulevyä yks- ja kakspakkahyllystölle. Ne sjotetaan kannakkeden varaan ptuusorsen päälle, joten kokonaspaksuudeks tulee sama kun teräshyllyssä. Knntystapa suojaa samalla puuhyllytason 20 mm paksun ptuussuuntasen reunan. Orret evät kuulu tomtukseen, joten ne on tlattava erkseen (svu B18). Lastulevyn mtat hyllyn ptuudelle 994 mm: W 985 x D 717 x H 20 mm hyllyn ptuudelle 1282 mm: W 1273 x D 717 x H 20 mm max. 200 kg Hyllyvällle KRHH , ss. 2 kannaketta KRHH , ss. 3 kannaketta Puuhyllytasot, madalletut 20 mm paksu. Asetetaan orsen varaan. Orret evät kuulu tomtukseen, joten ne on tlattava erkseen (svu B18). Lastulevyn mtat hyllyn ptuudelle 994 mm: W 985 x D 755 x H 20 mm hyllyn ptuudelle 1282 mm: W 1273 x D 755 x H 20 mm max. 200 kg Hyllyvällle KRAB KRAB Teräslevypaneelt Snktty. Vodaan asettaa yksttän ta useamp rnnakkan pettämään koko hyllytason. Orret evät kuulu tomtukseen, joten ne on tlattava erkseen (svu B18). W 328 x D 800 mm max. 300 kg Hyllyvällle PA (3 x hyllyvällle 994 mm) B19

22 Hyllystöjärjestelmät rtohyllyllä KIRKKAANHOPEA SINKITTY Levyjen ja ptken kappaleden varastont Hyllytkkaat Orret Konsolt Kaukalot Ltoskappaleet Pstoputket / / / / 1280 Hyllytkas, ykspuolnen Krkkaanhopeaks maalattua terästä. Jalat ja korkeudensäätöruuvt. Rekäjärjestelmä 50:50 mm. Yhtä perusvälä varten tarvtaan kaks hyllytkasta ja kaks ltoskappaletta CVI 10. Käytettässä 800 mm syvä panoraamaorsa täytyy hyllystön syvyyden ehdottomast olla 715 mm. Yhtä hyllytkasta koht tarvtaan yks jatkojalka, jolla hyllystön syvyyttä suurennetaan 515 mm:stä 715 mm:n. Tkkaan kork. Kokonassyvyys Orren ptuus Kuormtus (kg) CI E CI E CI E CI E CIFV 80 Jatkojalka Hyllytkas, kakspuolnen Krkkaanhopeaks maalattua terästä. Jalat ja kaks korkeudensäätöruuva. Rekäjärjestelmä 50:50 mm. Yhtä perusvälä varten tarvtaan kaks hyllytkasta ja kaks ltoskappaletta CVI 10. Käytettässä 800 mm syvä panoraamaorsa täytyy hyllystön syvyyden ehdottomast olla 715 mm. Yhtä hyllytkasta koht tarvtaan yks jatkojalka, jolla hyllystön syvyyttä suurennetaan 515 mm:stä 715 mm:n. Tkkaan kork. Kokonassyvyys Orren ptuus Kuormtus (kg) CI D CI D CI D CI D CIFV 80 Jatkojalka Panoraamaors CPI 6050 E Konsol CAI 2550 Konsol CAI Panoraamaors Krkkaanhopeaks maalattua terästä. Orret yhdellä ta kahdella muovpäällystetyllä ptkällä taplla. Htsattu rppukoukku. Säädettävssä 50:50 mm. Ulottuma Tappen määrä Panoraamaors CPI 6050 D Kuormtus (kg) Konsolt Krkkaanhopeaks maalattua terästä. Htsattu rppukoukku. Säädettävssä 50:50 mm. Yhtä varastotasoa varten tarvtaan kaks konsola. Ulottuma Kuormtus (kg) CPI 6050 E CPI 6050 D CPI 8050 E CPI 8050 D CAI CAI B20

23 Hyllystöt rtohyllyllä R 3000 Levyjen ja ptken kappaleden varastont Ltoskappaleet Krkkaanhopeaks maalattua terästä. Yhtä perushyllyvälä varten tarvtaan kaks ltoskappaletta. Ptuus CVI Pstoputket Kaukalot Krkkaanhopeaks maalattua terästä. Ptken esneden varastontn. Sjotetaan konsolen CAI 2550 / päälle. L x D x H CWI x 250 x CWI x 400 x CWI x 400 x Snkttyä terästä. Putket työnnetään orsssa oleven reken läp ja ne lukttuvat tsestään pakalleen. Terodaem-suojalevyt (e kuvaa) Itselmautuva, 932 mm ptkä, paksuus 2 mm. Hyötykorkeus KRA 4950 Lasnpdke KRA 4105 Lasnpdke KRT 3102 Terodaem-levy, re tetty B21

24 Hyllystöjärjestelmät rtohyllyllä KIRKKAANHOPEA SINKITTY Rpusrstkko Rpustuskoukku Levyjen ja ptken kappaleden varastont Rpusrstkko Maalattu krkkaanhopea rakenneteräsrstkko, mtat 50 x 50 x 4 mm. Ssältää knntystarvkkeet. Rpustuskoukku Snkttyä terästä. Koukut ptken kappaleden ja rpusten varastonta varten rpustetaan rpusrstkkoon. W x H Syvyys Korkeus Tyypp ZR 210/W 1055 x ZH sanka ZH väljakajaa ZH väljakajaa Lsätetoja levyjen ja ptken kappaleden varastontn pyynnöstä Nmlappuknnke, nmlaput ja suojakalvot Valmste L x W Ss. ZE 82 Muovnen nmlappukehys 85 x ZEE Merkntäkortt kehykselle ZE ZEF Suojakalvot B22

25 SINKITTY Hyllystöt rtohyllyllä R 3000 Hyllystöt vaarallsten aneden varastontn Vaarallsten aneden varastojärjestelmä Hyllystöt keruukaukalolla ja rtlähyllyllä pohjavesä saastuttaven aneden varastontn saksalasen vesvarojen hallntaa koskevan lan (WHG) mukaan ja tulenarkojen aneden varastontn saksalasen käyttöturvallsuusasetuksen (BetrSchV) mukaan sekä postvsten nesteden luettelossa manttujen aneden varastontn standardn DIN 6601 mukaan. Keruukaukalot Keruukaukalot varaston almpaan tasoon, knteä sjotus, valmstettu seuraaven koestusvaatmusten mukaan: Saksan Rakennusteknsen Insttuutn rakennusmääräysluettelo A, osa 1, järj.no , julkasu 2002/2 Määräykset lattelle, jota käytetään pohjavesä vahngottaven aneden yhteydessä ja ammattkäytössä (VawS) WHG 19h lttyen VawS-määräyksn Drektv teräksestä valmstettujen keruukaukaloden vaatmukslle (StawaR) DIN 6600, DIN 6601, DIN 6625 Pntavalumakaukalot teräksestä S 350 GD, vestvt htsaussaumat, sop anelle omnastheydellä enntään 1000 kg/m3. Vastaava RWTÜVtestaustodstus olemassa. Drektven vaatmusten toteutumnen on merktty kaukalon typpklpeen. Rtlähyllyt Hyllyn syvyys L x D x H Keruutl. (ltraa) Rtlähyllytaso, Kuormattavuus 200 kg, non 60 mm kavennettu tasopnta alas valuvan vaarallsen aneen optmaalsta keruuta varten, paksuus 30 mm, ympärkertävä 10 mm paksu vastereunus. OAW /970 x 390 x 120/ OAW /970 x 490 x 120/ OAW /970 x 590 x 120/ OAW /970 x 790 x 120/ Vettä läpäsevät hyllytasot tlauksesta Hyllyn syvyys L x D x H Kuormtus (kg) G x 345 x G x 445 x G x 545 x G x 745 x B23

26 Hyllystöjärjestelmät rtohyllyllä SINKITTY 3 t max. 300 kg Knteä rengasvarasto Tkkaan lävstysreät Tkkassa oleven lävstysreken avulla rengas- ja vanneorsen korkeudet vodaan säätää 53 mm välen ruuvttomast. Nän tasot vodaan sovttaa tarkalleen renkaden ja vanteden koon mukaan. 31 Mtat mm 60 Koskaan ennen e ole renkaden ja vanteden varastomnen ollut nän helppoa ja käytännöllstä. Nokkaväl Samalla tkkaan korkonokkn (väl 53 mm) vodaan rpustaa hyllytasot arkstoks, eräs tapa hyödyntää hyllystöjen monpuolsuuden antama mahdollsuuksa. 53 Rengas- ja vanneorret rpustetaan helpost lman ruuveja esasennettuun tkaskehkkoon, jonka erkosmuotolu saa akaan hyllyvälen rttävän jäykkyyden. Vannehyllystö 400 mm 300 mm 400 mm Rengashyllystö Tasoja vodaan muunnella mllon tahansa säätötarkkuudella 53 : 53 mm. Neljä hyllyväln ptuutta, kolme hyllystökorkeutta ja mahdollsuus muodostaa mllon tahansa yksttäshyllystöjä ta kaksoshyllystöjä kertovat järjestelmän joustavuudesta mm Lsähyllyväl 994 ta 1282 mm Kehysyhdstn 30 mm Perushyllyväl 994 ta 1282 mm B24

27 Hyllystöt rtohyllyllä R 3000 Rengas- ja vanneors renkaden ja vanteden suojaava varastont SSI SCHÄFER:n erkosen orsprof ln ansosta Knteä rengasvarasto Rengas- ja vannehyllystöpakett Non keskkokosta rengasta per hyllyväl. Erttän vakaa ja joustava pstoasennusjärjestelmä. Snkttyä terästä. Paketn ssältö: Perushyllyväl: 2 kehkkoa ja 6 ortta (vastaa kolmea sälytystasoa), Lsähyllyväl: 2 kehysyhdstntä 1 kehkko ja 6 ortta (vastaa kolmea sälytystasoa), 1 kehysyhdstn Avara hyllyvällle: 994/1282 x H 2278 x D 400 mm Säätöväl: 53 : 53 mm Tyypp Hyllyväln ptuus RFR 2210 G Perushyllyväl RFR 2210 A Lsähyllyväl RFR 2213 G Perushyllyväl RFR 2213 A Lsähyllyväl Tkaskehkko, snktty Hyllykorkeus Hyllysyvyys Max. kuormtus (kg) RR V RR V RR V Rengas- ja vanneorret vapaa hyllyväln ptuus Max. kuormtus/ par (kg) RTR RTR RTR RTR RTR Kehysyhdstn Snkttyä terästä. Kahden peräkkäsen hyllyväln yhdstämseks. Ssältää knntystarvkkeet. Kehkoden etäsyys RV B25

28 Hyllystöjärjestelmät rtohyllyllä Rengasvarasto srtoteknkalla Tlaa säästävä varastont tehokas tlankäyttö Optmaalnen kulku myös krttsllä tasolla Snun etus: e kompastusreunoja koska srtokonesto tom suoraan olemassa olevalla lattapnnalla Perntesessä varastossa jokasen knteän hyllystön välssä kulkee käytävä. Se ve paljon arvokasta varastotlaa. Ptkällä akavälllä srtohyllystö tulee kannattavammaks. Srtohyllystöteknkassa tarvtaan van yks kulkukäytävä, koska hyllystöyksköt lkkuvat pyören avulla ja tarvttaessa käytävä vodaan srtää haluttujen hyllystöjen väln. Tällä tavon vodaan saavuttaa lsätlaa jopa 85 % ykskerrosrakentella ja yl 100 % monkerrosrakentella. Knteä Srtoteknkka Ohjauskskot Varastotlan syvyys Pääkäytävä Kntosokkel yksttäshyllyrvllä Kulkukäytävä Kntosokkel kaksoshyllyrvllä Kulkukäytävä Pääkäytävä Kntosokkel kaksoshyllyrvllä Kulkukäytävä Varastotlan syvyys Sokkeln ta srtoalustan leveys Pääkäytävä 140 mn. 140 max. 180 Kntosokkel yksttäshyllyrvllä Srtoalusta kaksoshyllyrvllä 540 Radeväl Radeväl 540 Kulkukäytävä Srtoalusta kaksoshyllyrvllä Pääkäytävä Srtoalusta kaksoshyllyrvllä Rajotn Hyllystön leveys mn. 750 mm mn mm Hyllystön leveys mn. 750 mm mn mm Varastotlan leveys Hyllystön leveys mn. 750 mm mn mm Sokkeln leveys Srtoalustan leveys mn. 750 mm mn mm Srtoalustan leveys Varastotlan leveys Srtoalustan leveys Kskoton järjestelmä Tässä järjestelmässä srtoalusta kulkee erkosen kuljetuslatteen ansosta suoraan lattapnnalla. Ntä ohjataan takapuolelta penen karakäyttösen prof ln avulla. Käytännössä se säästää akaa, on erttän kustannustehokas ja antaa ernomasta muunneltavuutta (muutokset, laajennukset). Kakk pysyväsluontesten rakennusten lattapohjat soveltuvat kskottoman SSI SCHÄFER -järjestelmän käyttöön. Kskoton järjestelmä Käyttökamp Kamplaatkko Svusenärstkko Srtoalusta Pakoputktelne Takaohjausprof l B26

29 Hyllystöt rtohyllyllä R 3000 Renkaden varastont srtoteknkalla Kaksosrv (lkkuva) Yksttäsrv (knteä) Rengashyllystöt R 3000 srtoalustalla ta kntosokkellla 3 varastotasoa renkalle. Kokonaskorkeus (alusta + hyllystö) = 2428 mm. Varustettu kampkäytöllä, ohjauskskolla ja srtoalustan lastulevypohjalla. Selvtä, onko snun yrtykses lattapohja ta päällyste sopva rengashyllystöjen kuormtukselle. Ptuus Hyllyvälejä Max. Rademäärä Rengassarja Renkaan pano Omapano Rengasvaraston Pyöräkuorma kantavuus (1 sarja per väl (20 kg/kpl) non (kg) kokonaspano rengasvarast. (kg) (kg) + varastotaso) ulko kesk Srtoalusta kaksoshyllystöllä VRL-OR , VRL-OR , VRL-OR ,9 331, VRL-OR ,1 443, VRL-OR ,0 456, VRL-OR ,2 480, VRL-OR ,0 608, Kntosokkel yksttäshyllystöllä VRL-FR VRL-FR VRL-FR VRL-FR VRL-FR VRL-FR VRL-FR Kntosokkel kaksoshyllystöllä VRL-FR VRL-FR VRL-FR VRL-FR VRL-FR VRL-FR VRL-FR Lsäptuudet, -toteutukset ja yhdstelmämahdollsuudet Srtohyllyjärjestelmä kuormalavojen varastomseen tlauksesta alkaen svulta G26 B27

30 Hyllystöjärjestelmät Irtohyllyllä Tarvkkeet hyllystöjärjestelmn rtohyllyllä... SSI SCHÄFER -tarvkkeden johtavana ajatuksena on kakken hyllystöjärjestelmen kesknänen yhteensopvuus ja täydennysmahdollsuus. Yhtenäsen mtotuksen ansosta elementt vodaan koota tsenäsks hyllyväleks ja yhdstää tosnsa käyttötarkotuksesta rppumatta. Sama koskee nn korkeavarastoja kun yks- ta monkerrokssa hyllystöja vältasorakenteta SSI SCHÄFER -tarvkkella saat akaan täydellsen varaston. Kakk sopvat tosnsa. B28

31 Koko järjestelmän kattavat tarvkkeet... kakkea, mkä tekee varastonnsta helpompaa Lsää tarvkketa Hyllylaatkot Portaat, kateet ja valastuslatteet Varastopakkojen merkntä svulta A20 svulta D6 svulta G20 B29

32 Hyllystöjärjestelmät Irtohyllyllä SININEN TERÄS Sälytyskaukalot hyllyvällle 994 mm SINKITTY LW 512 LW 530 LW 386 LW 3830 LW 2386 Sälytyskaukalo LW 386 Snseks maalattua terästä. W x D x H /Ss. LW 386 Sälytyskaukalo LW x 386 x LWT 386 Välsenä, snktty 1 kpl AP 4400/4800 Kannatnprof l 1 par EHK 75 Nmlappuknnke W 75 mm, 50 kpl EHKE 75 Nmlaput W 75 mm, 100 kpl Sälytyskaukalo LW 512 Snseks maalattua terästä. LW 512 Sälytyskaukalo LW x 486 x LWT 512 Välsenä, snktty 1 kpl AP 4500 Kannatnprof l 1 par EHK 75 Nmlappuknnke W 75 mm, 50 kpl EHKE 75 Nmlaput W 75 mm, 100 kpl Sälytyskaukalo LW 530 hyllysyvyykslle 400 ja 800 mm hyllysyvyykslle 500 ja 1000 mm hyllysyvyykslle 500 ja 1000 mm Snseks maalattua terästä. LW 530 Sälytyskaukalo LW x 486 x LWT 530 Välsenä, snktty 1 kpl AP 4500 Kannatnprof l 1 par EHK 75 Nmlappuknnke W 75 mm, 50 kpl EHK 85 Nmlappuknnke W 85 mm, 50 kpl EHK 135 Nmlappuknnke W 135 mm, 50 kpl EHKE 75 Nmlaput W 75 mm, 100 kpl EHKE 85 Nmlaput W 85 mm, 100 kpl EHKE 135 Nmlaput W 135 mm, 100 kpl Sälytyskaukalo LW 3830 hyllysyvyykslle 400 ja 800 mm Snseks maalattua terästä. Pnottavssa LW 386 kanssa. LW 3830 Sälytyskaukalo LW x 386 x LWT 3830 Välsenä, snktty 1 kpl AP 4400/4800 Kannatnprof l 1 par EHK 75 Nmlappuknnke W 75 mm, 50 kpl EHK 85 Nmlappuknnke W 85 mm, 50 kpl EHK 75 Nmlaput W 75 mm, 100 kpl EHKE 85 Nmlaput W 85 mm, 100 kpl Sälytyskaukalo LW 512-Z Snkttyä terästä. Suora rpustus tkkaaseen. LW 512-Z Sälytyskaukalo LW 512-Z 981 x 486 x LWT 512-Z Välsenä, snktty 1 kpl EHK 75 Nmlappuknnke W 75 mm, 50 kpl EHKE 75 Nmlaput W 75 mm, 100 kpl Sälytyskaukalo LW 2386 Snkttyä terästä. Suora rpustus tkkaaseen. LW 2386 Sälytyskaukalo LW x 386 x LWT 2386 Välsenä, snktty 1 kpl EHK 75 Nmlappuknnke W 75 mm, 50 kpl EHKE 75 Nmlaput W 75 mm, 100 kpl Sälytyskaukalo LW 2386-M hyllysyvyykslle 500 mm hyllysyvyykslle 400 mm hyllysyvyykslle 400 mm Snkttyä terästä. Suora rpustus tkkaaseen. LW 2386-M Sälytyskaukalo LW 2386-M 980 x 386 x LWT 2386-M Välsenä, snktty 1 kpl EHK 75 Nmlappuknnke W 75 mm, 50 kpl EHKE 75 Nmlaput W 75 mm, 100 kpl B30

33 Yksnkertanen asennus helppo pnota yläreunan ympärkertävän pnontareunuksen ansosta. Sälytyskaukalot LW 2386, LW 2386-M ja LW 512-Z rpustetaan suoraan hyllytkkassa olevn korkonokkn. Muun tyyppset kaukalot asetetaan hyllytkkaden korkonokkn rpustettujen kannatnprof len päälle Sälytyskaukalot vastaavat yhtä hyllyptuutta 994 mm ja ovat jaettavssa enntään 12 jako-osaan Urat välsenen lttämstä varten Koko järjestelmän kattavat tarvkkeet Lsää hyllylaatkota tavaroden kästtelyyn hyllystöjärjestelmssä svulta A20 B31

34 Hyllystöjärjestelmät Irtohyllyllä Turva-atajärjestelmät SSI SCHÄFER: n hyllystöjärjestelmät ja turva-adat ovat keskenään yhteensopva. Ne ovat yleskäyttösä kakkn tarpesn. Useta erlasa elementn leveyksä. Kakssa tateovssa on murtovarmstus ja ne sulkeutuvat tsestään, nssä on myös valmus sulkusylntereden asentamsta varten. Oven kätsyys vodaan vahtaa penllä lsäkustannukslla. Turva-atajärjestelmät tlauksesta B32

35 SINKITTY Koko järjestelmän kattavat tarvkkeet HOPEANHARMAA 왘 Aaltorstkko Turva-atajärjestelmen rakenne 4 mm paksua rautalankaa, htsattu ympär kertävään C-profln 왘 Rstkkoväl 40 x 40 mm, soveltuu myös konesuojaks standardn DIN osan 1 mukaan 왘 Päälpnta korkealaatunen polttomaalaus ta kuumasnktys 왘 Tolpat tukevaa kylmävalssattua U-profla 45/62/45 x 4 mm, esre tetty. Esporatut tassut lattaknntykseen, ss. ankkurpultt Päälkskot ylhäällä Svu B35 Rstkkosegmentt Svu B34 Tolpat nurkkaknntystä varten Svu B34 Yksttäset tateovet Svu B35 Tolpat rstkkosegmentelle Svu B34 Vaste ylhäällä Vaste alhaalla Yläpuolnen päälksko Yksnkertanen knntys tolppaan Lattaknntys B33

36 Hyllystöjärjestelmät Irtohyllyllä Rstkkosegmentt ja tarvkkeet Erkosmtat ja maalaukset tlauksesta Rstkkosegmentt Rstkkosegmentt Turvallnen työkalujen ja osen luovutus Maalattu hopeanharmaa W x H Snktty W x H GS0650 l 658 x GS0700 l 708 x GS0750 l 758 x GS0800 l 808 x GS0850 l 858 x GS0900 l 908 x GS0950 l 958 x GS1000 l 1008 x GS1050 l 1058 x GS1100 l 1108 x GS1150 l 1158 x GS1200 l 1208 x GS1250 l 1258 x GS0650 v 658 x GS0700 v 708 x GS0750 v 758 x GS0800 v 808 x GS0850 v 858 x GS0900 v 908 x GS0950 v 958 x GS1000 v 1008 x GS1050 v 1058 x GS1100 v 1108 x GS1150 v 1158 x GS1200 v 1208 x GS1250 v 1258 x Tolppa Tolpat rstkkosegmentelle Ssältää knntystarvkkeet. Tlauksesta saatavana myös katkeronsnnen RAL Maalattu hopeanharmaa Korkeus Snktty Korkeus GSTG l GSTG v Tolpat nurkkaknntystä varten Asennusesmerkk 60 Ssältää knntystarvkkeet. Tlauksesta saatavana myös katkeronsnnen RAL Maalattu hopeanharmaa Korkeus Snktty Korkeus GSTE l GSTE v Tolpat ova varten Ssältää knntystarvkkeet. Tlauksesta saatavana myös katkeronsnnen RAL Maalattu hopeanharmaa Korkeus Snktty Korkeus GSTT l GSTT v B34

37 SINKITTY HOPEANHARMAA Koko järjestelmän kattavat tarvkkeet Helppo vasteen kätsyyden vahto Tateovet ja tarvkkeet Okeakätnen tateov Vasenkätnen tateov Yksttäset tateovet Sop tyyppehn DIN vasen ja DIN okea. Vahva petelevy lukon kohdalla. Ssältää vasteen ja lukon (valmus luktussylntern asentamseen pakan päällä). Maalattu hopeanharmaa W x H Snktty W x H ET1808 l 808 x ET1958 l 958 x ET1808 v 808 x ET1958 v 958 x Yksttäset tateovet luovutusluukulla Kuten yksttäset tateovet, mutta luovutusluukku 600 x 600 mm tavaroden jakelua varten. Vasteella ja sulkunaukkarlla, joka vodaan lukta pakan päällä rppulukon avulla. Luovutustsk W 600 x H 200 mm. Maalattu hopeanharmaa W x H Snktty W x H ET1958 l 958 x ET1958 v 958 x Kaksostateovet Vahva petelevy lukon kohdalla. Ssältää vasteen ja lukon (valmus luktussylntern asentamseen pakan päällä). Maalattu hopeanharmaa W x H Snktty W x H ZT1976 l 1976 x ZT1976 v 1976 x Yläpuolnen päälksko Ssältää knntystarvkkeet. Vakauden akaansaamseks ruuvataan kulmaprof lsta 50/50/4 mm tehdyt päälkskot knn välsenen tolppn. Maalattu hopeanharmaa Snktty GSAL l GSAL v Monmutkasten hyllystöjärjestelmen turva-alueet B35

38 Hyllystöjärjestelmät Irtohyllyllä VIHREÄ SINKITTY HOPEANHARMAA Hyllytkkaat ja Tarvkkeet Ohjurn asennus vavaton ja nopea asennus yhteenpanamalla Ajettavat hyllytkkaat FRS Lkkuvat rnnakkasest hyllystöön nähden. Ylärullat ssään työnnettävssä, tkkaat on varmstettu tahatonta pos nostamsta vastaan ja ne asetetaan hyllystöön, kun ntä e käytetä. Palkt suorakulmasesta kevytteräsputkesta, jossa pyörstetyt reunat. Maalattu: Vhreä, jauhomaalattu. Ylä- ja alarullat noustessa tsestään jarruttava. Äänetön kulku 2 muovrullalla, kokonaan pnnotettu, rullan-ø 100 mm. Askelmat pyökkpuuta, naturalsotu ja rhlattu lukastumsen estämseks. Metallosat snktty. Tkkaan leveys 400 mm, askelman syvyys 80 mm. Askelmaväl palkn suunnassa 250 mm, kohtsuoraan 235 mm. Tkkaden koko/hyllyn koko -suhde: Tarkotuksenmukanen käyttö Pysäköntasento Tkkaden koko/hyllyn koko -suhde: Vähemmän tarkotuksenmukanen käyttö Työkorkeus Nousukorkeus mm tarkotuksenmukanen pystysuora korkeus maks mm Etäsyys lan suur pystysuora korkeus lan suur Hyllytkkaat FRS kskolla (vnost asetettu) Säde Tomntasäde lan suur Vakoasennusasento Järjestelmä R 3000 Tasojen lukumäärä pystysuorat kskot, korkeus vähntään korkentaan suurn työkorkeus suurn nousukorkeus Säde n. FRS FRS FRS FRS FRS FRS FRS FRS Hyllytkkaat FRS suorassa/ lepoasennossa Rullakskot Ohjurella varustettu kulmateräsksko, joka knntetään hyllystön tolppn. Asennettavssa kaklle hyllyvälelle ja ptuukslle. Rullakskot tomtetaan kahden ta kolmen hyllyväln mttasna elementtenä ohjureden kanssa. Jokasen hyllytkkaan päähän asennetaan ohjur, kahden rullakskon pättäsltoksen kohdalle tarvtaan sekä vasemmanpuolnen että okeanpuolnen ohjur. Kskojen asennuspakat: Hyllystö R 3000: Kskojen korkeus = hyllystön yläreunasta maks mm, versotavssa 53:53 mm:n välen 2 hyllyptuutta 3 hyllyptuutta Hyllyväln ptuus Hyllyvälen lukumäärä R hyllylle (asennus hyllystön tukn) LS LS LS LS LS-E Päätyvaste, asennettavaks alku- ja loppupäähän Päätyvaste Perushyllyväl Lsähyllyväl Lsähyllyväl Lsähyllyväl Lsähyllyväl R L L R L L L Vasemman- ja okeanpuolsten ohjureden jako hyllyrvellä (kuva päältä katsottuna) Päätyvaste B36

39 Koko järjestelmän kattavat tarvkkeet Hyllytkkaat ja Tarvkkeet Ajettavat hyllytkkaat FRD Lkkuu 2 kskolla hyllyrven välssä, srrettävssä svusuunnassa. Ylä- ja alarullat noustessa tsestään jarruttava. Äänetön kulku muovrulllla, rullan-ø 100 mm. Kun pdätnsangan jousluktsn on avattu, tkkata vodaan kääntää 360 rullan päässä ja knnttää valnnan mukaan kahdelta puolelta. Tkkaat vodaan rpustaa ylös, jotta ntä votasn srtää ylärullavaunusta rppuvna. Palkt suorakulmasesta kevytteräsputkesta, jossa pyörstetyt reunat. Maalattu: Vhreä, jauhomaalattu. Korkentaan 1400 mm:n käytäväleveykslle ohjausputkella pokttassuunnassa srtämstä varten; korkentaan 1700 mm:n käytäväleveykslle pokttasrulllla pokttassuunnassa srtämstä varten. Askelmat pyökkpuuta, naturalsotu ja rhlattu lukastumsen estämseks. Metallosat snktty. Tkkaan leveys 400 mm, askelman syvyys 80 mm. Askelmaväl palkn suunnassa 250 mm, kohtsuoraan 235 mm. Srrettävssä vasemmalle ja okealle Käännettävssä vastasuuntaan Pysäköntasento hyllystön vasemmalla ta okealla puolella Nousukorkeus pystysuora korkeus ~ Hyllytkkaat FRD kskossa jakäännettynä koht hyllyä ta Ohjausputkella korkentaan 1400 mm:n käytäväleveykslle Pokttasrulllla korkentaan 1700 mm:n käytäväleveykslle Tasojen lukumäärä pystysuorat kskot, korkeus vähntään korkentaan suurn työkorkeus suurn nousukorkeus korkentaan 1400 mm:n käytäväleveykslle ohjausputkella FRD FRD FRD FRD FRD FRD FRD FRD FRD korkentaan 1700 mm:n käytäväleveykslle pokttasohjausrulllla FRD FRD FRD FRD FRD FRD FRD FRD FRD Lsätetoja hyllytkapusta ja tarvkkesta tlauksesta Kahva Teräsputkesta, snktty. Palkn yläpäähän knnttämstä varten. Hyötyptuus n. 500 mm. Itseasennus. tkapulle FRS-HG FRS Kädensjat Teräsputkesta, snktty. Vasemmalle ja okealle kääntämseen palkssa. Asetettu vnost ulospän, jollon tkkalle saadaan enemmän lkkumsvaraa. Itseasennus. tkapulle FR-HL 1 FRS 0+1 / FRD FR-HL 2 FRS 2-4 / FRD FR-HL 3 FRS 5-7 / FRD B37
