1 RT tarviketieto 1 TARVIKETIETO huhtikuu 2013 RT voimassa asti 533 Talo Talo 90 X76 SfB 1 (6) KASTEN-VARASTOKALUSTEET CONSTRUCTOR FINLAND OY Constructor Finland Oy on Kasten tuotteiden valmistaja ja toiminut jo vuodesta 1886 lähtien. Kehitämme, valmistamme ja markkinoimme tuotteita ja palveluja varasto-, arkisto, toimisto- ja myymäläsovelluksiin. Tehdas sijaitsee Lohjalla ja paikallisesta palvelusta huolehtivat piirija jälleenmyyjämme ympäri Suomea. KASTEN S90 -PIENTAVARAHYLLY Pientavarahyllyt perus- ja lisäosineen soveltuvat kaikenlaisten pientavaroiden varastointiin kaupan, teollisuuden, toimistojen ja arkistojen tarpeiden mukaan. S90- pientavarahyllyjärjestelmä on rakenteeltaan luja ja se on nopea ja helppo asentaa. hyllytason paksuus 32 mm hyllytasojen säätöväli 46 mm hyllytason kantavuus kg Vakiovärit: pylväät tumman harmaat RAL 7016 ja hyllytasot vaalean harmaat RAL Mitoitusvaihtoehdot Vakiokorkeudet, h 2020 mm 2295 mm 2480 mm 2665 mm 3030 mm Vakiosyvyydet, d 300 mm 400 mm 500 mm 600 mm Vakiopituudet 900 mm 1000 mm 1280 mm Kasten S90 -pientavarahyllyjärjestelmä soveltuu hyvin varastoon, jossa keräily tapahtuu käsin. Hyllykön kokonaispituus = n x (hyllytason pituus + 5 mm) + 35 mm n = hyllytasojen lukumäärä Kasten S90 -pientavarahylly muodostuu perusosasta ja jatko-osista. 1. Päätyseinä 2. Väliseinä 3. Pariovi 4. Ripustintanko 5. Vetotaso Jakolevy 7. Kehätaso 8. Väliputki 9. Rengastaso 10. Reunalista (ei kuvassa) 11. Hyllytaso 12. Tikas 13. Tausta (kaapissa) 14. Tukiristikko 15. Sokkeli

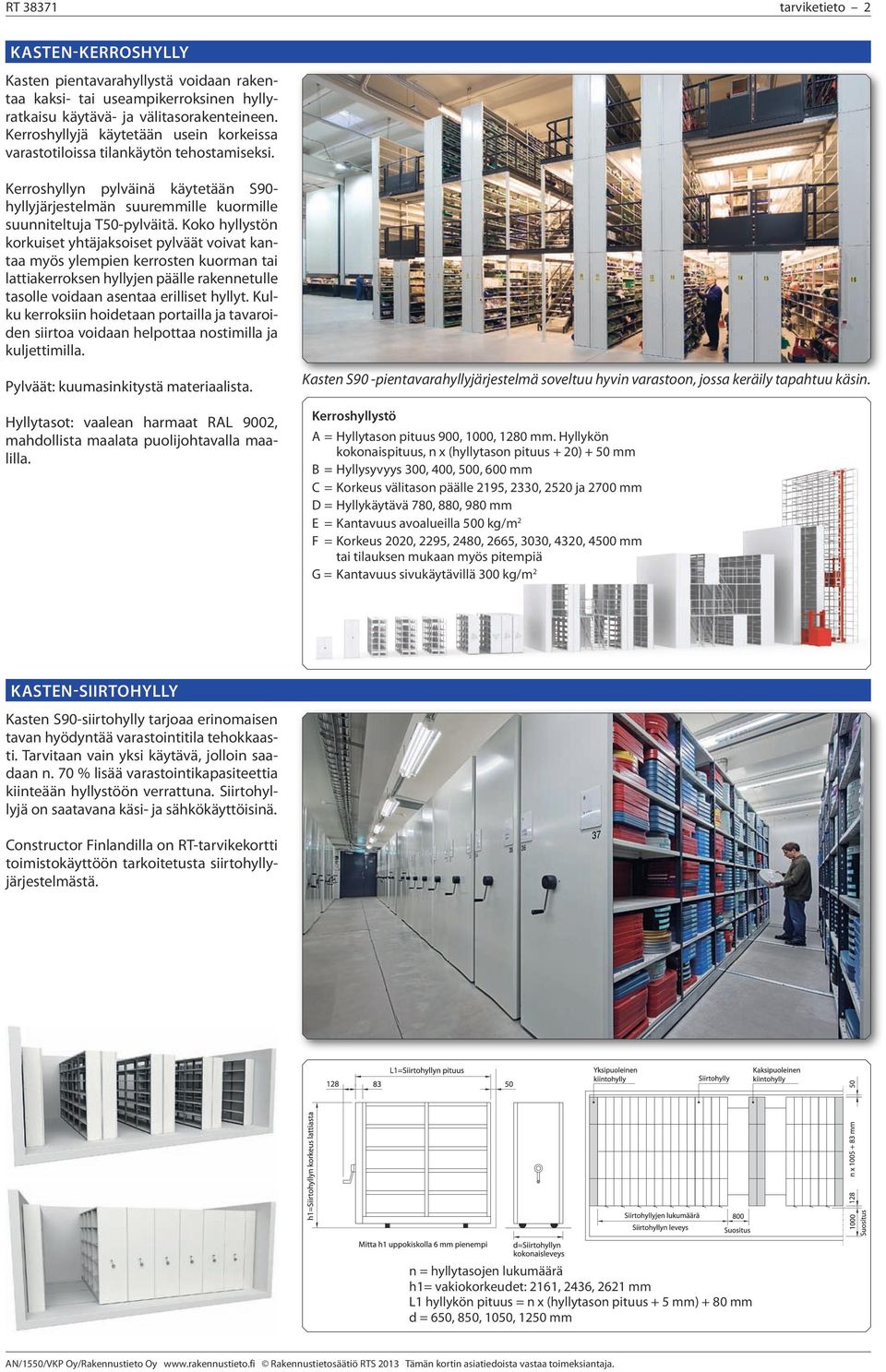

2 RT tarviketieto 2 KASTEN-KERROSHYLLY Kasten pientavarahyllystä voidaan rakentaa kaksi- tai useampikerroksinen hyllyratkaisu käytävä- ja välitasorakenteineen. Kerroshyllyjä käytetään usein korkeissa varastotiloissa tilankäytön tehostamiseksi. Kerroshyllyn pylväinä käytetään S90- hyllyjärjestelmän suuremmille kuormille suunniteltuja T50-pylväitä. Koko hyllystön korkuiset yhtäjaksoiset pylväät voivat kantaa myös ylempien kerrosten kuorman tai lattiakerroksen hyllyjen päälle rakennetulle tasolle voidaan asentaa erilliset hyllyt. Kulku kerroksiin hoidetaan portailla ja tavaroiden siirtoa voidaan helpottaa nostimilla ja kuljettimilla. Pylväät: kuumasinkitystä materiaalista. Hyllytasot: vaalean harmaat RAL 9002, mahdollista maalata puolijohtavalla maalilla. Kasten S90 -pientavarahyllyjärjestelmä soveltuu hyvin varastoon, jossa keräily tapahtuu käsin. Kerroshyllystö A = Hyllytason pituus 900, 1000, 1280 mm. Hyllykön kokonaispituus, n x (hyllytason pituus + 20) + 50 mm B = Hyllysyvyys 300, 400, 500, 600 mm C = Korkeus välitason päälle 2195, 2330, 2520 ja 2700 mm D = Hyllykäytävä 780, 880, 980 mm E = Kantavuus avoalueilla 500 kg/m 2 F = Korkeus 2020, 2295, 2480, 2665, 3030, 4320, 4500 mm tai tilauksen mukaan myös pitempiä G = Kantavuus sivukäytävillä 300 kg/m 2 KASTEN-SIIRTOHYLLY Kasten S90-siirtohylly tarjoaa erinomaisen tavan hyödyntää varastointitila tehokkaasti. Tarvitaan vain yksi käytävä, jolloin saadaan n. 70 % lisää varastointikapasiteettia kiinteään hyllystöön verrattuna. Siirtohyllyjä on saatavana käsi- ja sähkökäyttöisinä. Constructor Finlandilla on RT-tarvikekortti toimistokäyttöön tarkoitetusta siirtohyllyjärjestelmästä. n = hyllytasojen lukumäärä h1= vakiokorkeudet: 2161, 2436, 2621 mm L1 hyllykön pituus = n x (hyllytason pituus + 5 mm) + 80 mm d = 650, 850, 1050, 1250 mm

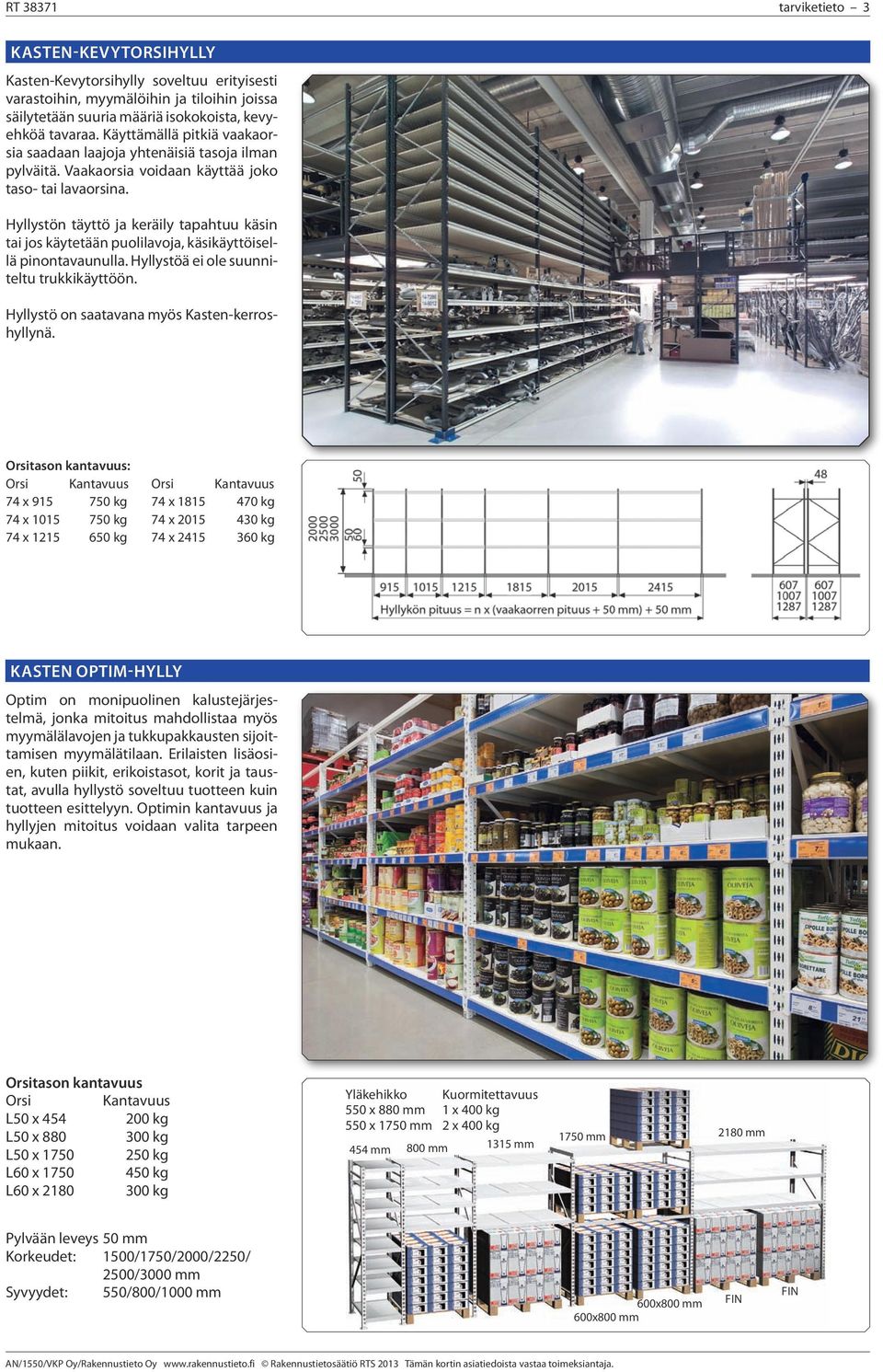

3 RT tarviketieto 3 KASTEN-KEVYTORSIHYLLY Kasten-Kevytorsihylly soveltuu erityisesti varastoihin, myymälöihin ja tiloihin joissa säilytetään suuria määriä isokokoista, kevyehköä tavaraa. Käyttämällä pitkiä vaakaorsia saadaan laajoja yhtenäisiä tasoja ilman pylväitä. Vaakaorsia voidaan käyttää joko taso- tai lavaorsina. Hyllystön täyttö ja keräily tapahtuu käsin tai jos käytetään puolilavoja, käsikäyttöisellä pinontavaunulla. Hyllystöä ei ole suunniteltu trukkikäyttöön. Hyllystö on saatavana myös Kasten-kerroshyllynä. Orsitason kantavuus: Orsi Kantavuus Orsi Kantavuus 74 x kg 74 x kg 74 x kg 74 x kg 74 x kg 74 x kg KASTEN OPTIM-HYLLY Optim on monipuolinen kalustejärjestelmä, jonka mitoitus mahdollistaa myös myymälälavojen ja tukkupakkausten sijoittamisen myymälätilaan. Erilaisten lisäosien, kuten piikit, erikoistasot, korit ja taustat, avulla hyllystö soveltuu tuotteen kuin tuotteen esittelyyn. Optimin kantavuus ja hyllyjen mitoitus voidaan valita tarpeen mukaan. Orsitason kantavuus Orsi Kantavuus L50 x kg L50 x kg L50 x kg L60 x kg L60 x kg Yläkehikko Kuormitettavuus 550 x 880 mm 1 x 400 kg 550 x 1750 mm 2 x 400 kg 454 mm 800 mm 1315 mm 1750 mm 2180 mm Pylvään leveys 50 mm Korkeudet: 1500/1750/2000/2250/ 2500/3000 mm Syvyydet: 550/800/1000 mm 600x800 mm 600x800 mm FIN FIN

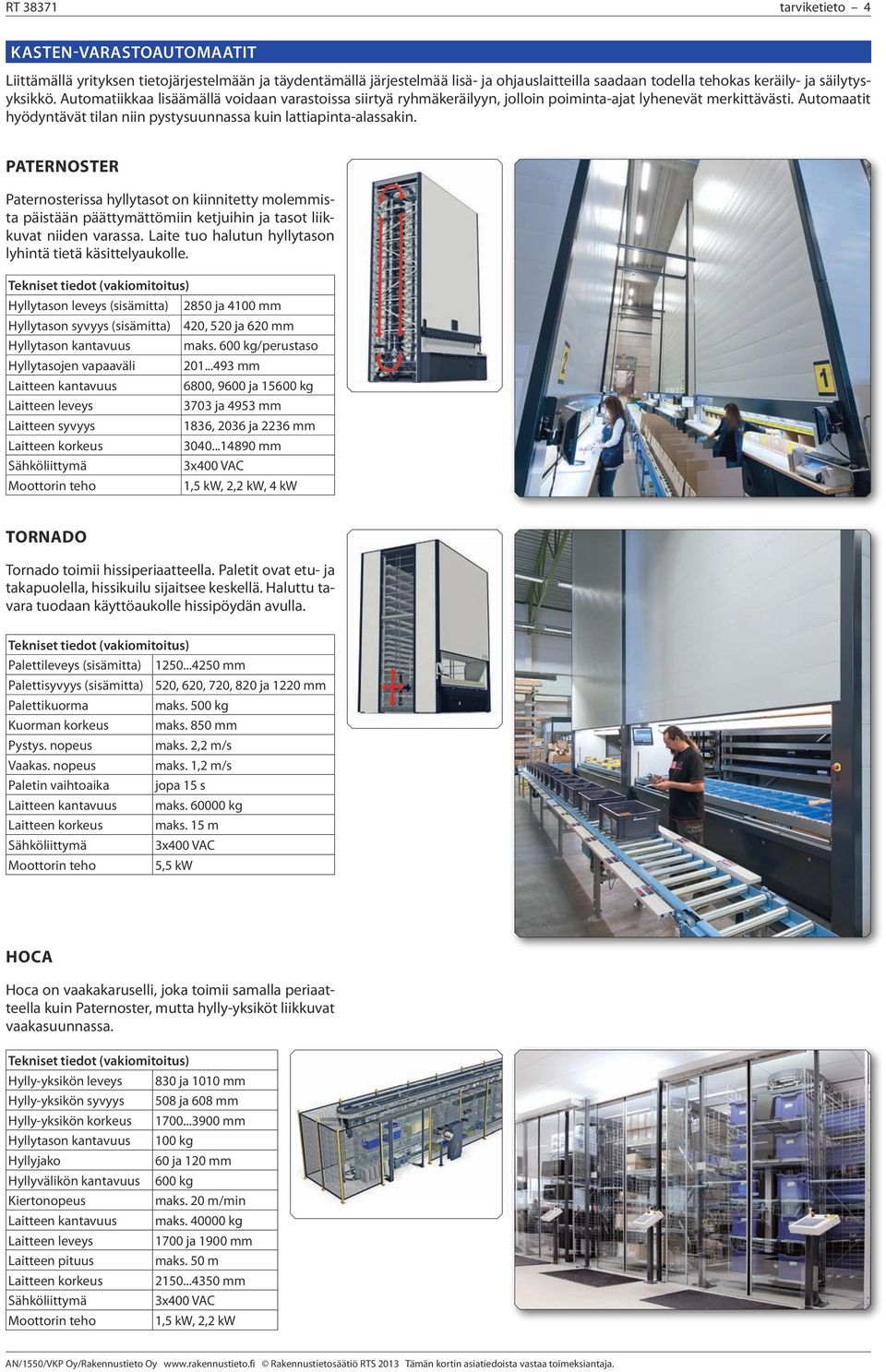

4 RT tarviketieto 4 KASTEN-VARASTOAUTOMAATIT Liittämällä yrityksen tietojärjestelmään ja täydentämällä järjestelmää lisä- ja ohjauslaitteilla saadaan todella tehokas keräily- ja säilytysyksikkö. Automatiikkaa lisäämällä voidaan varastoissa siirtyä ryhmäkeräilyyn, jolloin poiminta-ajat lyhenevät merkittävästi. Automaatit hyödyntävät tilan niin pystysuunnassa kuin lattiapinta-alassakin. PATERNOSTER Paternosterissa hyllytasot on kiinnitetty molemmista päistään päättymättömiin ketjuihin ja tasot liikkuvat niiden varassa. Laite tuo halutun hyllytason lyhintä tietä käsittelyaukolle. Tekniset tiedot (vakiomitoitus) Hyllytason leveys (sisämitta) 2850 ja 4100 mm Hyllytason syvyys (sisämitta) 420, 520 ja 620 mm Hyllytason kantavuus maks. 600 kg/perustaso Hyllytasojen vapaaväli mm Laitteen kantavuus 6800, 9600 ja kg Laitteen leveys 3703 ja 4953 mm Laitteen syvyys 1836, 2036 ja 2236 mm Laitteen korkeus mm Sähköliittymä 3x400 VAC Moottorin teho 1,5 kw, 2,2 kw, 4 kw TORNADO Tornado toimii hissiperiaatteella. Paletit ovat etu- ja takapuolella, hissikuilu sijaitsee keskellä. Haluttu tavara tuodaan käyttöaukolle hissipöydän avulla. Tekniset tiedot (vakiomitoitus) Palettileveys (sisämitta) mm Palettisyvyys (sisämitta) 520, 620, 720, 820 ja 1220 mm Palettikuorma maks. 500 kg Kuorman korkeus maks. 850 mm Pystys. nopeus maks. 2,2 m/s Vaakas. nopeus maks. 1,2 m/s Paletin vaihtoaika jopa 15 s Laitteen kantavuus maks kg Laitteen korkeus maks. 15 m Sähköliittymä 3x400 VAC Moottorin teho 5,5 kw HOCA Hoca on vaakakaruselli, joka toimii samalla periaatteella kuin Paternoster, mutta hylly-yksiköt liikkuvat vaakasuunnassa. Tekniset tiedot (vakiomitoitus) Hylly-yksikön leveys 830 ja 1010 mm Hylly-yksikön syvyys 508 ja 608 mm Hylly-yksikön korkeus mm Hyllytason kantavuus 100 kg Hyllyjako 60 ja 120 mm Hyllyvälikön kantavuus 600 kg Kiertonopeus maks. 20 m/min Laitteen kantavuus maks kg Laitteen leveys 1700 ja 1900 mm Laitteen pituus maks. 50 m Laitteen korkeus mm Sähköliittymä 3x400 VAC Moottorin teho 1,5 kw, 2,2 kw

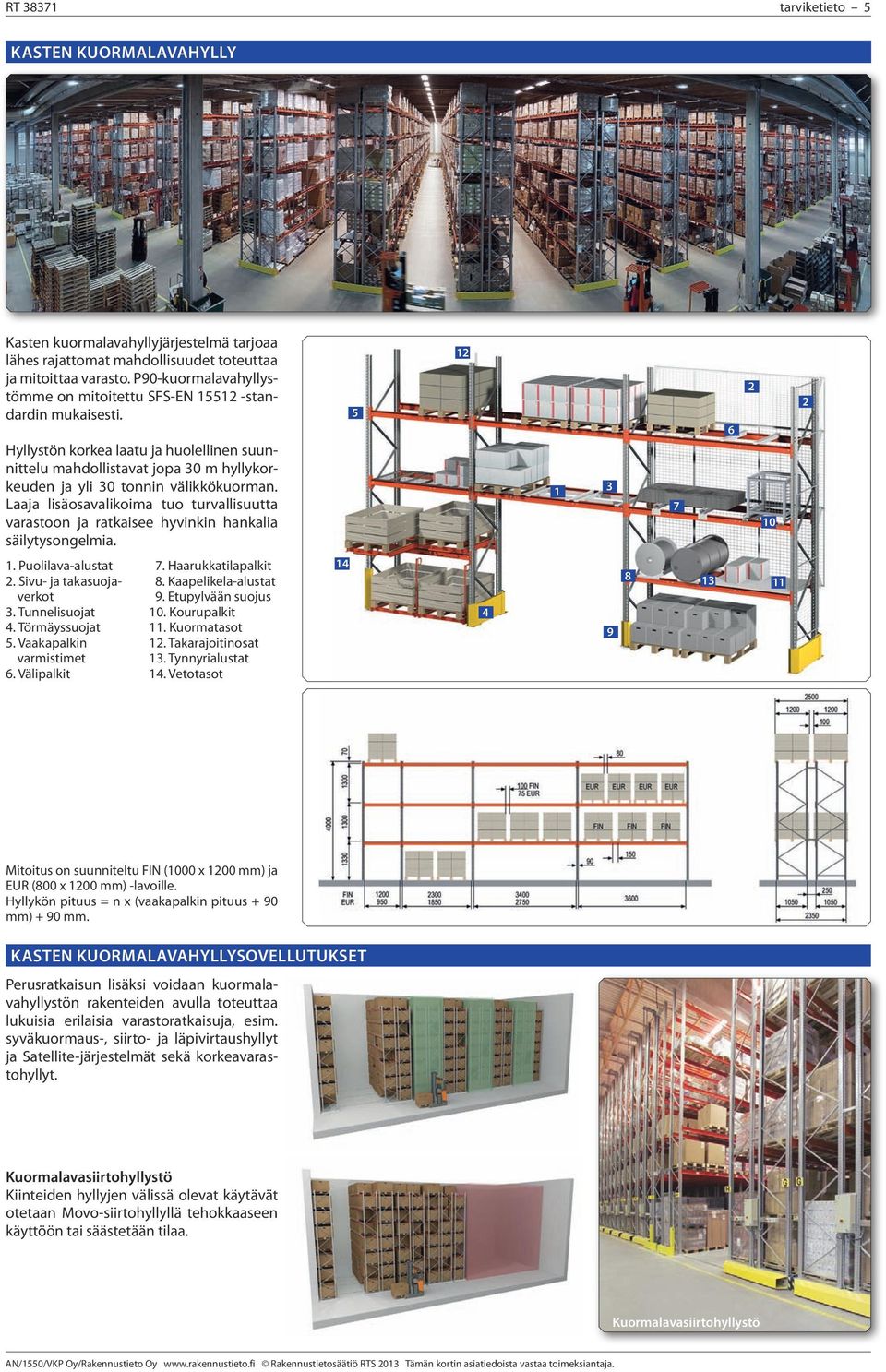

5 RT tarviketieto 5 KASTEN KUORMALAVAHYLLY Kasten kuormalavahyllyjärjestelmä tarjoaa lähes rajattomat mahdollisuudet toteuttaa ja mitoittaa varasto. P90-kuormalavahyllystömme on mitoitettu SFS-EN standardin mukaisesti. Hyllystön korkea laatu ja huolellinen suunnittelu mahdollistavat jopa 30 m hyllykorkeuden ja yli 30 tonnin välikkökuorman. Laaja lisäosavalikoima tuo turvallisuutta varastoon ja ratkaisee hyvinkin hankalia säilytysongelmia Puolilava-alustat 2. Sivu- ja takasuojaverkot 3. Tunnelisuojat 4. Törmäyssuojat 5. Vaakapalkin varmistimet 6. Välipalkit 7. Haarukkatilapalkit 8. Kaapelikela-alustat 9. Etupylvään suojus 10. Kourupalkit 11. Kuormatasot 12. Takarajoitinosat 13. Tynnyrialustat 14. Vetotasot Mitoitus on suunniteltu FIN (1000 x 1200 mm) ja EUR (800 x 1200 mm) -lavoille. Hyllykön pituus = n x (vaakapalkin pituus + 90 mm) + 90 mm. KASTEN KUORMALAVAHYLLYSOVELLUTUKSET Perusratkaisun lisäksi voidaan kuormalavahyllystön rakenteiden avulla toteuttaa lukuisia erilaisia varastoratkaisuja, esim. syväkuormaus-, siirto- ja läpivirtaushyllyt ja Satellite-järjestelmät sekä korkeavarastohyllyt. Kuormalavasiirtohyllystö Kiinteiden hyllyjen välissä olevat käytävät otetaan Movo-siirtohyllyllä tehokkaaseen käyttöön tai säästetään tilaa. Kuormalavasiirtohyllystö

6 RT tarviketieto 6 Syväkuormaushyllystö Syväkuormaushyllyssä kuormalavat kuormataan peräkkäin ja päällekkäin kannatinkiskojen päälle. Läpivirtaushyllystö Läpivirtaushyllystö eli First-in First-out -hyllystö optimoi tilankäyttöä lisäämällä varastointikapasiteettia jopa 60 % perinteiseen kuormalavahyllystöön verrattuna. Push-back -hyllystö Push-back -hyllystö soveltuu tuotteille, joita on suuria määriä samaa nimikettä ja tuotteet ovat varastoitavissa First-in Lastout -periaatteen mukaisesti. Syväkuormaushyllystön mitoitus Solan syvyydet FIN- ja EUR-lavoille, joissa ei lavaylityksiä Lavojen väli syvyyssuunnassa 50 mm Lavoja FIN-lava EUR-lava kpl Hyllykön leveys = n x ( )+100* *Pylvään leveys tarkastettava hyllystön lujuusmitoituksen yhteydessä Syväkuormaushyllystö Läpivirtaushyllystö Push-back -hyllystö KASTEN-ULOKEHYLLYT Kasten ulokehyllyt on suunniteltu erityisesti pitkien erimittaisten tuotteiden varastointiin ja säilytykseen. Ne ovat ideaalisia säilytysratkaisuja varastoitaessa terästankoja, putkia, kankia, listoja, puutavaranippuja, huonekaluja ja metallilevyjä sekä jopa kodinkoneita. Ulokehyllyä on saatavana sekä 1- että 2-puoleisena. Ne soveltuvat käytettäväksi käsin, trukilla tai joissain tapauksissa siltanosturilla. Kevyt ulokehylly, sinkitty RU-ulokehylly, maalattu RAL 5015 korkeudet 2000, 2500 ja 3000 mm ulokepituus 300, 400, 500 ja 600 mm ulokekantavuus kg pylväskantavuus kg/pylvään toinen puoli* yksipuoleisen hyllyn syvyys mm korkeudet 3000, 4000, 5000 ja 6000 mm** ulokepituus 800, 1000, 1200 ja 1500 mm** ulokekantavuus kg pylväskantavuus kg/pylvään toinen puoli* saatavana myös raskaammille kuormille, aina 15 tn/uloke yksipuoleisen hyllyn syvyys mm * Pylväskantavuuteen vaikuttavat pylvään korkeus ja ulokkeiden pituus ** Varastotuotteiden mittoja, saatavana myös muita korkeuksia ja ulokepituuksia VALMISTUS CONSTRUCTOR FINLAND OY Kasteninkatu 1, PL LOHJA Puhelin Telefax myynti@kasten.fi
