1 Latitude in-1 Omistajan opas Säädösten mukainen malli: T17G Säädösten mukainen tyyppi: T17G002

2 Huomautukset, varoitukset ja vaarat HUOMAUTUS HUOMAUTUKSET ovat tärkeitä tietoja, joiden avulla voit käyttää tuotetta entistä paremmin. VAROITUS VAROITUKSET kertovat tilanteista, joissa laitteisto voi vahingoittua tai joissa tietoja voidaan menettää. Niissä kerrotaan myös, miten nämä tilanteet voidaan välttää. VAARA VAARAILMOITUKSET kertovat tilanteista, joihin saattaa liittyä omaisuusvahinkojen, loukkaantumisen tai kuoleman vaara Dell Inc. tai sen tytäryritykset. Kaikki oikeudet pidätetään. Dell, EMC ja muut tavaramerkit ovat Dell Inc:in tai sen tytäryritysten tavaramerkkejä. Muut tavaramerkit voivat olla omistajiensa tavaramerkkejä Tark. A03

3 Sisällysluettelo 1 Tietokoneen käsittely...6 Turvatoimenpiteet... 6 Suojautuminen sähköstaattisilta purkauksilta (ESD)...6 ESD-kenttähuoltosarja... 7 Herkkien komponenttien kuljettaminen...7 Ennen kuin avaat taulutietokoneen... 8 Taulutietokoneen käsittelemisen jälkeen...9 Taulutietokoneen sammuttaminen Komponenttien irrottaminen ja asentaminen Suositellut työkalut...11 Ruuviluettelo...11 MicroSD- ja mikro-sim-kortti...11 Näyttö...13 Näyttökokoonpanon irrottaminen paneelin asentaminen...17 PCIe-SSD...17 SSD-moduulin irrottaminen SSD-moduulin asentaminen WLAN-kortti...19 WLAN -kortin irrottaminen...19 WLAN-kortin asentaminen WWAN-kortti WWAN-kortin irrottaminen WWAN-kortin asentaminen Kaiutin Kaiuttimen irrottaminen Kaiuttimen asentaminen...22 Akku...23 Litiumioniakkua koskevat turvallisuusohjeet...23 Akun irrottaminen Akun asentaminen Järjestelmän tuuletin Järjestelmän tuulettimen irrottaminen Järjestelmän tuulettimen asentaminen Jäähdytyselementti Jäähdytyselementtikokoonpanon irrottaminen...25 Jäähdytyselementtikokoonpanon asentaminen Etukamera...27 Etukameran irrottaminen Etukameran asentaminen Takakamera...29 Takakameran irrottaminen...29 Takakameran asentaminen...29 Sisällysluettelo 3

4 Älykorttikehikko Älykorttikehikon irrottaminen Älykorttikehikon asentaminen Telakkakortti...31 Telakkakortin irrottaminen...31 Telakkakortin asentaminen Emolevy Emolevyn irrottaminen Emolevyn asentaminen Nappiparisto Nappipariston irrottaminen...36 Nappipariston asentaminen USH-kortti USH-kortin ja virtapainikkeen irrottaminen...37 USB-kortin ja virtapainikkeen asentaminen...38 Antenni...38 Antennimoduulin irrottaminen Antennimoduulin asentaminen Tekniikka ja komponentit Verkkolaite...41 Suorittimet Suorittimien tunnistaminen Windows 10:ssä...41 Piirisarja...42 Piirisarjan tunnistaminen Windows 10:n laitehallinnassa...42 Muistin ominaisuudet Järjestelmämuistin asennuksen tarkistaminen järjestelmämuistin tarkistaminen...43 Muistin testaaminen epsa:lla...43 Näyttövaihtoehdot Näyttösovittimen tunnistaminen...43 Näytön tarkkuuden muuttaminen...43 Kameran ominaisuudet...44 Kameran tunnistaminen laitehallinnassa Windows 10:ssä...44 Kamerasovelluksen käynnistäminen Kiintolevyvaihtoehdot Kiintolevyn tunnistaminen BIOSissa Ohjaimet...45 Dell Active Pen -kynä Järjestelmätiedot...51 Suorittimen tekniset tiedot Järjestelmätiedot...51 Muistitiedot Videotiedot...51 Audiotiedot Porttien ja liittimien tiedot Tiedonsiirtotiedot...52 Kameratiedot Sisällysluettelo

5 Näytön tiedot Verkkolaitteen tiedot...53 Akkutiedot Mitat...54 Ympäristötiedot Järjestelmän asennusohjelma BIOSin syöttäminen ilman näppäimistöä...56 Järjestelmän asennusohjelman asetukset Yleiset näytön asetukset...56 System Configuration -näytön asetukset...57 System Configuration -näytön asetukset...58 Video-näytön asetukset...60 Tietoturvanäytön asetukset...61 Suojattu käynnistys Intel-ohjelmistosuojan laajennukset Suorituskykynäytön asetukset Virranhallintanäytön asetukset...64 POST-toiminta...65 Virtualisointituen asetukset Wireless-näytön asetukset Huolto...66 System logs -näytön asetukset...67 Järjestelmäloki...67 BIOS:in päivittäminen...67 Järjestelmän ja asennusohjelman salasana...68 Järjestelmän asennusohjelman salasanan määrittäminen...68 Vanhan järjestelmän asennusohjelman salasanan poistaminen tai vaihtaminen Ohjelma Tuetut käyttöjärjestelmät ohjainten lataaminen ControlVault-ajurit HID-laiteajurit Verkkoajurit Ääniajurit Kiintolevyt Management Engine -käyttöliittymä USB-ajurit Vianmääritys epsa (Enhanced Pre-boot System Assessment)...75 epsa-diagnoosiapuohjelman suorittaminen Tablet-tietokoneen merkkivalo Reaaliaikakellon nollaus...76 Kannettavan tietokoneen mukana toimitetun verkkolaitteen tunnistaminen Dellin yhteystiedot...77 Sisällysluettelo 5

6 Turvatoimenpiteet Turvatoimenpiteet-kappaleessa kuvaillaan ensisijaiset vaiheet, jotka on suoritettava ennen purkamistoimia. Tietokoneen käsittely Noudata seuraavia turvatoimenpiteitä ennen kuin asennat osia tai suoritat purkamista tai kokoamista edellyttäviä toimia: Sammuta järjestelmä ja kaikki siihen liitetyt oheislaitteet. Irrota järjestelmä ja kaikki siihen kytketyt oheislaitteet verkkovirrasta. Irrota järjestelmästä kaikki verkko-, puhelin- ja tiedonsiirtokaapelit. Käytä ESD-kenttähuoltosarjaa, kun käsittelet kannettavan tietokoneen komponentteja välttääksesi tahattomat sähköstaattiset (ESD) vauriot. Kun olet poistanut komponentin järjestelmästä, aseta komponentti varovasti ESD-matolle. Käytä kenkiä, joissa on sähköiskuilta suojaava, eristävä kumipohja.. Lepovirta Lepovirtaa käyttävät Dell-tuotteet on irrotettava verkkovirrasta ennen kotelon avaamista. Järjestelmät, joissa käytetään lepovirtaa, saavat virtaa myös sammutettuna. Lepovirran ansiosta järjestelmä voidaan etäkäynnistää (lähiverkkoaktivointi) ja asettaa lepotilaan. Se mahdollistaa myös muiden edistyneiden virranhallintaominaisuuksien käytön. Emolevyn jäännösvirta voidaan purkaa irrottamalla järjestelmä verkkovirrasta ja pitämällä virtapainiketta painettuna 15 sekuntia. Irrota akku kannettavasta tietokoneesta. Liittäminen Liittämisellä yhdistetään kaksi tai useampi maadoittava johdin samaan sähköpotentiaaliin. Tämä suoritetaan ESD-kenttähuoltosarjan avulla. Kun kytket liitosjohtoa, varmista, että se on liitetty paljaaseen metalliin eikä maalattuun tai muuhun kuin metallipintaan. Kiinnitä ranneke napakasti niin, että se on täysin kosketuksissa ihoosi, ja poista kellot, rannekorut, sormukset ja muut korut ennen kuin liität itsesi laitteistoon. Suojautuminen sähköstaattisilta purkauksilta (ESD) Suojautuminen sähköstaattisilta purkauksilta on erittäin tärkeää käsiteltäessä sähkökomponentteja ja varsinkin erittäin herkkiä komponentteja, kuten laajennuskortteja, suorittimia, DIMM-muistimoduuleita ja emolevyjä. Erittäin pienetkin purkaukset voivat vahingoittaa piirejä monin tavoin, joiden seurauksia ei välttämättä huomaa. Näitä voivat olla esimerkiksi satunnaisesti ilmenevät ongelmat tai tuotteen lyhentynyt käyttöikä. Kun teollisuudessa keskitytään energiavaatimusten pienentämiseen ja yhä pienempiin kokoihin, suojautuminen sähköstaattisilta purkauksilta tulee entistäkin tärkeämmäksi. Koska Dellin tuotteissa käytetyt puolijohteet ovat yhä tiheämpiä, herkkyys staattisille vaurioille on nyt suurempaa kuin aiemmissa Delltuotteissa. Tästä syystä jotkin aiemmin hyväksytyt osien käsittelytavat eivät enää päde. Sähköstaattisten purkausten kaksi tunnettua tyyppiä ovat katastrofaaliset ja satunnaisesti ilmenevät viat. Katastrofaaliset viat näitä on noin 20 prosenttia sähköstaattisiin purkauksiin liittyvistä vioista. Vaurion vuoksi laitteen toiminta loppuu välittömästi. Katastrofaalinen vika voi tapahtua esimerkiksi, kun DIMM-muistimoduuli saa staattisen iskun ja antaa No POST/No Video -virheen sekä viallisesta muistista johtuvan äänimerkin. Satunnaisesti ilmenevät viat näitä on noin 80 prosenttia sähköstaattisiin purkauksiin liittyvistä vioista. Satunnaisesti ilmenevien vikojen suuri määrä tarkoittaa, että vikaa ei useimmiten huomata heti sen syntyessä. DIMM-muisti saa staattisen iskun, mutta seuranta vain heikkenee eikä välittömästi aiheuta vikaan liittyviä, ulospäin näkyviä oireita. Heikentyneen muistijäljen seurausten ilmenemiseen voi mennä viikkoja tai kuukausia. Sillä välin se voi aiheuttaa muistin eheyden heikkenemistä, satunnaisia muistivirheitä jne. Satunnaisesti ilmenevä vika (kutsutaan myös piileväksi tai "walking wounded" -viaksi) on vikatyyppi, jota on vaikeampi havaita ja jolle on vaikeampi tehdä vianmääritys. Estä sähköstaattisista purkauksista aiheutuvat viat seuraavasti: 1 6 Tietokoneen käsittely

7 Käytä asianmukaisesti maadoitettua sähköstaattisilta purkauksilta suojaavaa rannenauhaa. Langattomien antistaattisten nauhojen käyttö ei enää ole sallittua, sillä ne eivät anna riittävää suojaa. Kotelon koskettaminen ennen osien käsittely ei takaa riittävää suojausta sähköstaattisilta purkauksilta niiden osien osalta, jotka ovat näille purkauksille erityisen herkkiä. Käsittele kaikkia sähköstaattisesti herkkiä osia staattiselta sähköltä suojatulla alueella. Jos mahdollista, käytä antistaattisia lattia-alustoja ja työpöydän alustoja. Kun purat komponentin pakkauslaatikosta, älä poista sitä antistaattisesta pakkauksesta ennen kuin olet valmis asentamaan sen. Varmista ennen antistaattisen pakkauksen purkamista, että olet poistanut staattisen sähkön kehostasi. Ennen kuin kuljetat sähköstaattisesti herkkää osaa, pane se ensin antistaattiseen rasiaan tai pakkaukseen. ESD-kenttähuoltosarja Valvontalaitteeton kenttähuoltosarja on yleisimmin käytetty huoltosarja. Jokainen kenttähuoltosarja koostuu kolmesta osasta, jotka ovat antistaattinen matto, ranneke ja maadoitusjohto. ESD-kenttähuoltosarjan osat ESD-kenttähuoltosarjan osat ovat: Antistaattinen matto Antistaattinen matto on maadoittava, ja sen päälle voidaan asettaa osia huollon aikana. Kun käytät antistaattista mattoa, rannekkeen tulee olla kunnolla kiinni ja maadoitusjohdon tulee olla kiinnitettynä mattoon ja käsiteltävän järjestelmän mihin tahansa paljaaseen metallipintaan. Kun matto on otettu käyttöön asianmukaisesti, varaosat voidaan poistaa ESDpussista ja asettaa suoraan matolle. Staattiselle sähkölle herkät esineet ovat turvassa sähköpurkauksilta, kun ne ovat kädessäsi, antistaattisella matolla, järjestelmässä tai pussissa. Ranneke ja liitäntäjohto Jos ESD-mattoa ei tarvita, ranneke ja maadoitusjohto voidaan kiinnittää ranteeseesi ja järjestelmän paljaaseen metallipintaan. Ne voidaan kiinnittää myös antistaattiseen mattoon matolle asetettujen laitteiden suojaamiseksi. Rannekkeen ja maadoitusjohdon kosketusta ihoosi, ESD-mattoon ja laitteistoon kutsutaan maadoitukseksi. Käytä ainoastaan sellaisia kenttähuoltosarjoja, joihin sisältyy ranneke, matto ja maadoitusjohto. Älä käytä johdottomia rannekkeita. Huomaa, että rannekkeen johto voi kulua ja vahingoittua käytössä. Se on testattava säännöllisesti maadoitusranneketesterillä tahattomien ESD-vaurioiden välttämiseksi. Suosittelemme testaamaan rannekkeen ja maadoitusjohdon vähintään kerran viikossa. ESD-ranneketesteri Maadoitusrannekkeen johto voi vaurioitua ajan myötä. Valvontalaitteetonta sarjaa käytettäessä on suositeltavaa testata maadoitusranneke ennen jokaista huoltokäyntiä tai vähintään kerran viikossa. Tämä on helpointa tehdä ranneketesterillä. Jos käytössäsi ei ole omaa ranneketesteriä, kysy, onko aluetoimistollasi sellainen. Aseta ranneke ranteesi ympärille, kytke maadoitusjohto testeriin ja suorita testaus painamalla testerin painiketta. Vihreä merkkivalo kertoo testin läpäisystä. Jos testi epäonnistuu, punainen merkkivalo syttyy ja testeri päästää äänimerkin. Eristävät elementit Pidä staattiselle sähkölle herkät laitteet, kuten muoviset jäähdytyselementtien kotelot, erillään eristeinä toimivista sisäisistä osista, joissa voi Työympäristö Arvioi asiakkaan toimipiste ympäristönä ennen ESD-kenttähuoltosarjan käyttöönottoa. Sarjan käyttöönotto esimerkiksi palvelimen huoltoon poikkeaa pöytä- tai kannettavaan tietokoneen huoltoympäristöstä. Palvelimet on useimmiten asennettu konesalin kehikkoon, kun taas pöytä- ja kannettavat tietokoneet ovat tavallisesti toimistojen tai toimistokoppien pöydillä. Varmista, että työtila on avoin ja tasainen ja että sillä ei ole ylimääräistä tavaraa. Työtilassa on oltava tarpeeksi tilaa ESD-sarjalle ja lisätilaa korjattavalle järjestelmälle. Työtilassa ei saa olla eristeitä, jotka voivat aiheuttaa staattisen sähkön purkauksen. Työtilassa olevat eristeet, kuten styrox ja muut muovit, on siirrettävä vähintään 30 senttimetrin (12 tuuman) etäisyydelle herkistä osista ennen laitteistokomponenttien käsittelyä. ESD-pakkaukset Kaikki staattiselle sähkölle herkät laitteet on toimitettava ja vastaanotettava antistaattisessa pakkauksessa. Suosittelemme käyttämään metallisia, staattiselta sähköltä suojattuja pusseja. Palauta vahingoittunut osa aina samassa ESD-pussissa ja -pakkauksessa, jossa uusi osa toimitettiin. Taita ESD-pussi ja teippaa se kiinni. Käytä samaa vaahtomuovista pakkausmateriaalia ja laatikkoa, jossa uusi osa toimitettiin. ESD-herkät laitteet saa poistaa pakkauksesta ainoastaan ESD-suojatulla työtasolla. Älä aseta osia ESD-pussin päälle, sillä ainoastaan pussin sisäpuoli on suojattu. Pidä osat kädessäsi, ESD-matolla, järjestelmällä tai antistaattisessa pussissa. Herkkien komponenttien kuljetus Varaosat, Dellille palautettavat osat ja muut ESD-herkät komponentit on suljettava antistaattisiin pusseihin kuljetuksen ajaksi. ESD-suojauksen yhteenveto Suosittelemme, että kaikki kenttähuoltoteknikot käyttävät perinteistä, johdollista maadoitusjohtoa ja antistaattista suojamattoa aina huoltaessaan Dell-tuotteita. Lisäksi on äärimmäisen tärkeää, että teknikot pitävät herkät osat erillään kaikista eristävistä osista huollon aikana ja että herkät komponentit suljetaan antistaattisiin pusseihin kuljetuksen ajaksi. Herkkien komponenttien kuljettaminen Kun varaosien tai Dellille palautettavien osien kaltaisia staattiselle sähkölle herkkiä komponentteja kuljetetaan, ne täytyy asettaa staattista sähköä estäviin pusseihin turvallisuuden varmistamiseksi. Tietokoneen käsittely 7

8 Nostolaitteet Noudata seuraavia ohjeita, kun raskaita laitteita nostetaan: VAROITUS Älä nosta mitään yli 50 paunaa painavaa. Hanki apua tai käytä mekaanista nostolaitetta. 1. Varmista tasapainoinen asento. Pidä jalkaterät toisistaan erillään vakalla alustalla siten, että varpaat osoittavat ulospäin. 2. Pidä vatsalihakset tiukkoina. Ne tukevat selkärankaasi nostamisen aikana, joten rasitus vähenee. 3. Nosta jaloilla, älä selällä. 4. Pidä taakka lähellä vartaloasi. Mitä lähempänä selkärankaasi se on, sitä vähemmän nosto kuormittaa selkääsi. 5. Kun nostat taakka tai lasket sen alas, pidä selkä suorassa. Älä tee taakasta raskaampaa kehosi painon avulla. Vältä kääntämästä vartaloasi tai selkääsi. 6. Kun lasket taakan alas, tee samat toimet käänteisessä järjestyksessä. Ennen kuin avaat taulutietokoneen Seuraavat turvallisuusohjeet auttavat suojaamaan tablet-tietokonetta mahdollisilta vaurioilta ja varmistavat oman turvallisuutesi. Ellei toisin mainita, dokumentin toimenpiteissä oletetaan, että seuraava pätee: Olet perehtynyt taulutietokoneen mukana toimitettuihin turvaohjeisiin. HUOMAUTUS Ennen kuin teet mitään toimenpiteitä tablet-tietokoneelle, lue tablet-tietokoneen mukana toimitetut turvallisuusohjeet. Lisää turvallisuusohjeita on Regulatory Compliance -sivulla osoitteessa regulatory_compliance VAROITUS On monia korjauksia, jotka voi tehdä vain sertifioinnin saanut teknikko. Käyttäjä saa tehdä vianmääritystä ja yksinkertaisia korjauksia vain tuotedokumentaatiossa kuvatulla tavalla. Voit myös saada ohjeita verkko- tai puhelinpalvelusta ja tukitiimiltä. Takuu ei kata huoltotöitä, joita on tehnyt joku muu kuin Dellin valtuuttama huoltoliike. Lue tuotteen mukana toimitetut turvallisuusohjeet ja noudata niitä. VAROITUS Maadoita itsesi käyttämällä maadoitusrannehihnaa tai koskettamalla säännöllisesti tietokoneen takaosassa olevaa maalaamatonta metallipintaa, esimerkiksi taulutietokoneen takana olevaa liitintä, jotta staattisen sähköpurkauksia ei pääse syntymään. VAROITUS Käsittele komponentteja ja kortteja huolellisesti. Älä kosketa komponentteja tai korttien kontaktipintoja. Pidä korteista kiinni niiden reunoista tai metallisesta asetuskehikosta. VAROITUS Irrottaessasi kaapelia vedä liittimestä tai sen vedonpoistajasta, älä itse kaapelista. Joissain kaapeleissa on lukitusnastoilla varustettu liitin. Jos irrotat tämän tyyppistä kaapelia, paina ensin lukitusnastoista ennen kuin irrotat kaapelin. Kun vedät liitintä ulos, pidä se tasaisesti kohdistettuna, jotta liittimen nastat eivät taitu. Varmista myös ennen kaapelin kytkemistä, että sen molempien päiden liittimet on kohdistettu oikein ja että kaapeli tulee oikein päin. HUOMAUTUS Taulutietokoneen ja tiettyjen osien väri saattaa poiketa tässä asiakirjassa esitetystä. Voit välttää taulutietokoneen vahingoittumisen, kun suoritat seuraavat toimet ennen kuin avaat taulutietokoneen. 1. Varmista, että työtaso on tasainen ja puhdas, jotta taulutietokoneen kuori ei naarmuunnu. 2. Sammuta taulutietokone. 3. Jos taulutietokone on kytketty telakkaan (telakoitu), kuten valinnaiseen telakkaan tai näppäimistötelakkaan, irrota se telakasta. 4. Irrota verkkolaite taulutietokoneesta. 5. Pidä virtapainiketta painettuna muutaman sekunnin poistaaksesi valmiusvirran emolevyltä. VAROITUS Estä sähköiskut irrottamalla taulutietokone aina pistorasiasta. VAROITUS Maadoita itsesi koskettamalla rungon maalaamatonta metallipintaa, kuten tablet-tietokoneen takaosassa olevien korttipaikan aukkojen ympärillä olevaa metallia, ennen kuin kosketat mitään osaa tablet-tietokoneen sisällä. Kosketa työskennellessäsi maalaamatonta metallipintaa säännöllisesti. Näin estät sisäisiä osia vahingoittavan staattisen sähkön muodostumisen. 6. SD-kortin irrottaminen taulutietokoneesta 8 Tietokoneen käsittely

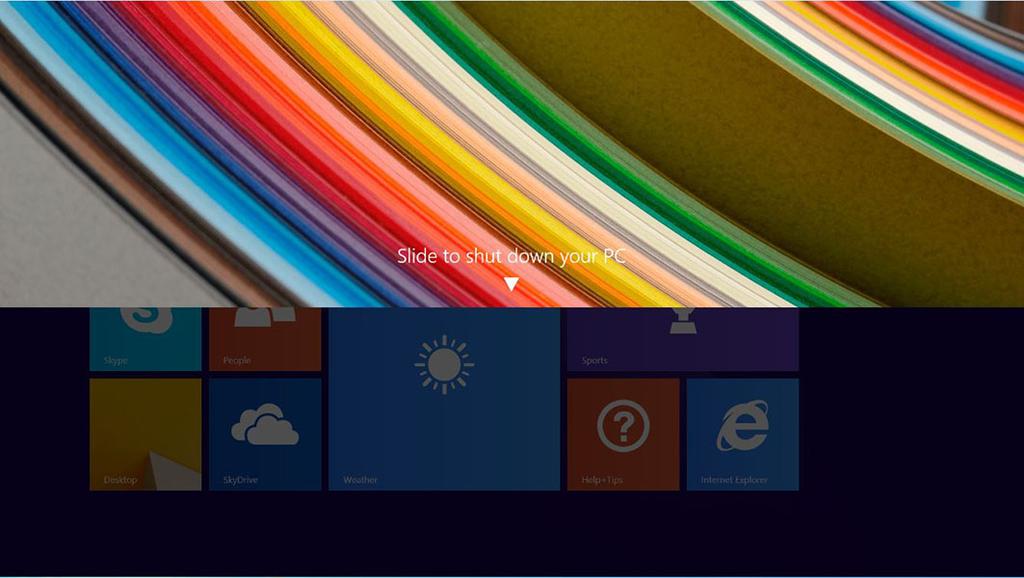

9 Taulutietokoneen käsittelemisen jälkeen VAROITUS Jos taulutietokoneen sisään jätetään irrallisia ruuveja, ne saattavat vahingoittaa taulutietokonetta vakavast. 1. Kiinnitä kaikki ruuvit ja tarkista, ettei taulutietokoneen sisällä ole irrallisia ruuveja. 2. Kytke ulkoiset laitteet, lisävarusteet ja johdot, jotka irrotit ennen tablet-tietokoneen käsittelyä. 3. Asenna kaikki muistikortit, SIM-kortti ja muut osat, jotka poistit ennen tabletin käsittelyä. 4. Kiinnitä taulutietokone ja kaikki kytketyt laitteet sähköpistorasiaan. 5. Käynnistä taulutietokone. Taulutietokoneen sammuttaminen Jos tablet-tietokoneesta sammutetaan virta, se sammuu kokonaan. Voit sammuttaa tablet-tietokoneen kahdella tavalla: Virtapainikkeen käyttö Oikopolut-valikosta 1. Taulutietokoneen sammuttaminen virtapainikkeella: a) Pidä virtapainiketta painettuna, kunnes näytöllä näkyy teksti Sammuta tietokone pyyhkäisemällä. HUOMAUTUS Kun virtapainiketta pidetään painettuna Sammuta tietokone pyyhkäisemällä -teksti tulee näkyviin oletusarvoisesti vain Venue 11 Pro 7130:ssä. Venue 11 Pro 7130 vpro ja Venue 11 Pro 7139 siirtyvät oletusarvoisesti lepotilaan. Tablet-tietokone sammuu kuitenkin, jos muutat virtapainikkeen asetusta. Virtapainikkeen asetusta voi muuttaa kohdassa Ohjauspaneeli > Virranhallinta-asetukset > Muuta suunnitelman asetuksia > Muuta virranhallinnan lisäasetuksia. Siirry Ohjauspaneeliin pyyhkäisemällä näytön oikeaa reunaa, valitsemalla Haku, kirjoittamalla hakukenttään Ohjauspaneeli ja valitsemalla sitten Ohjauspaneeli. b) Sammuta tietokone pyyhkäisemällä HUOMAUTUS Voit myös sammuttaa tablet-tietokoneen pyyhkäisemättä näytössä alaspäin. Sammuta tablettietokone pitämällä virtapainiketta painettuna ainakin kymmenen sekunnin ajan. Voit suorittaa tämän pakotetun sammutuksen, jos tablet-tietokone ei reagoi tai käyttäytyy odottamattomalla tavalla tai jos kosketusnäyttö ei toimi. 2. Taulutietokoneen sammuttaminen oikopolut-valikosta: a) Siirry Oikopolut-valikkoon pyyhkäisemällä näytön oikeasta laidasta. b) Sammuta tablet-tietokone valitsemalla Asetukset > Virta > Sammuta. Tietokoneen käsittely 9

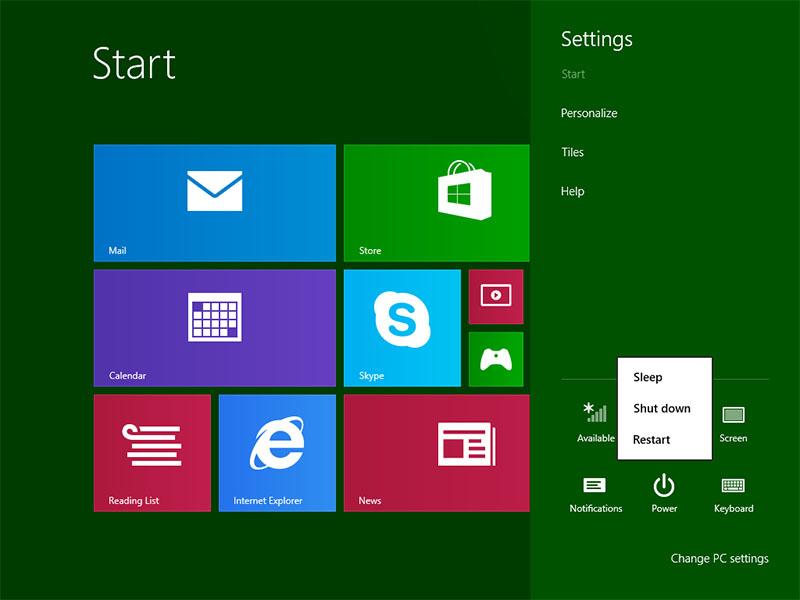

10 10 Tietokoneen käsittely

11 Komponenttien irrottaminen ja asentaminen Suositellut työkalut Tämän asiakirjan menetelmät voivat vaatia seuraavia työkaluja: Ristipääruuviavain #0 ristipäinen ruuviavain #1 ristipäinen ruuviavain Muovipuikko Ruuviluettelo Taulukko 1. Latitude in-1:n ruuvikokoluettelo Komponentti M2x M2X4 M1.6x3 M2x2.5 M1.6x3 M2X2 M2X3.5 Takakansi 3 Akku 4 Jäähdytyselementti 4 Saranat 4 Näyttöpaneeli 6 Järjestelmän tuuletin 2 WWAN-kortti 1 WLAN-kortti 1 Älykorttikehikko 3 SSD-kortti 1 2 Telakointiaseman kiinnike 2 Jalusta 4 Kameramoduuli 2 (etu) 1 (taka) Antennimoduuli 1 Emolevy 4 MicroSD- ja mikro-sim-kortti usim-kortteja voi asentaa vain tabletteihin, joissa on toimitettaessa WWAN-moduuli. 1. Noudata Ennen kuin avaat tabletin -kohdan ohjeita. HUOMAUTUS Katkaise virta ja poista jäännösvirta ennen vaiheiden suorittamista. 2. Aseta tabletti tasaiselle pinnalle siten, että jalusta osoittaa ylöspäin. 3. Paina kahta telineen automaattisen vapautuksen tappia ja avaa teline vetämällä [1],[2]. Komponenttien irrottaminen ja asentaminen 11

12 HUOMAUTUS Varmista, ETTET vedä sitä yli 145 asteen kulmaan, jotta saranat pysyvät ehjinä. HUOMAUTUS Sammuta tai katkaise virta, niin jäännösvirta häviää ennen microsd- tai mikro-sim-kortin asentamista. 4. Kierrä teline 145 asteen kulmaan, jotta pääset käsiksi microsd- ja mikro-sim-korttipaikkaan. 5. Työnnä microsd-/mikro-sim-kortin kantta [1] ja vedä kansi irti [2]. 6. Aseta SD-/mikro-SIM-kortit ja kohdista uran sisältävä kansi tablettiin ja työnnä se sisään, jotta microsd- ja mikro-sim-kortit kiinnittyvät paikoilleen. 12 Komponenttien irrottaminen ja asentaminen

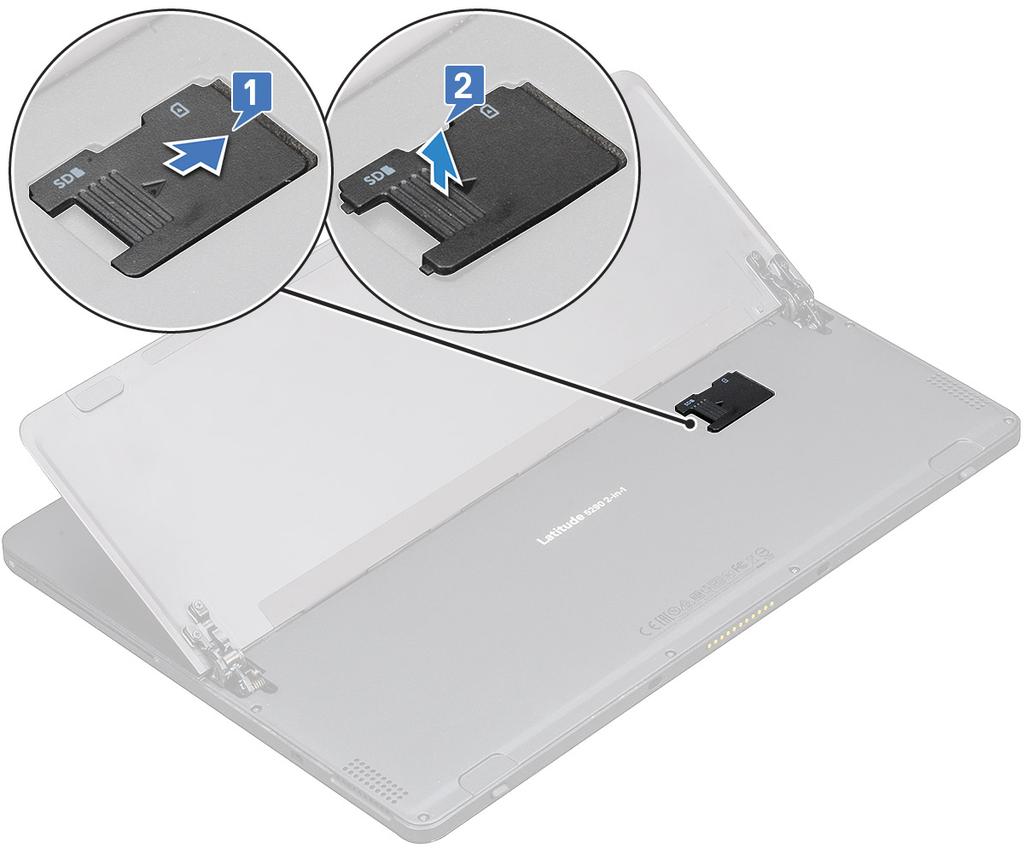

13 7. Irrota microsd- ja mikro-sim-kortit samalla tavalla. Näyttö Näyttökokoonpanon irrottaminen 1. Noudata Ennen kuin avaat tabletin -kohdan ohjeita. 2. Irrota seuraavat: a) usim/microsd-kortti HUOMAUTUS usim-kortin paikka on vain tableteissa, joissa on toimitettaessa WWAN-moduuli. 3. Avaa jalusta pitämällä tablettia pystysuunnassa ja painamalla sitä alaspäin. Aseta tabletin näyttö alaspäin. Komponenttien irrottaminen ja asentaminen 13

14 HUOMAUTUS Jalustan voi avata myös kaiuttimen painanteesta. 4. Aseta tabletti tasaiselle pinnalla ja nosta jalustaa niin, että tabletin pohja on näkyvissä. HUOMAUTUS Avaa teline 145 asteen kulmaan. 5. paneelikokoonpanon irrottaminen: a) Irrota M1.6 x 3,0 mm:n (6) ruuvit, joilla pohjakansi kiinnittyy tablettiin [1]. 14 Komponenttien irrottaminen ja asentaminen

15 b) Sulje jalusta [2] ja käännä tabletti ympäri niin, että näyttö on näkyvissä. 6. Irrota näyttöpaneelin reunat [2] muovipuikolla [1]. Aloita irrottaminen telakointiportin läheltä näytön alaosasta. HUOMAUTUS Käännä tabletti ympäri siten, että LCD-paneeli osoittaa ylöspäin. Komponenttien irrottaminen ja asentaminen 15

16 HUOMAUTUS Muovikiinnikkeet eivät rikkoonnu, kun irrotat reunat telakointiportista alkaen myötäpäivään. Käytä muovipuikkoa. 7. Aseta näyttöpaneeli tasaiselle pinnalle LCD-paneeli ylöspäin. 8. Kaapelien irrottaminen: a) Irrota akun kaapeli emolevystä painamalla [1]. b) Irrota näytön kaapeli emolevystä vetämällä [2]. 16 Komponenttien irrottaminen ja asentaminen

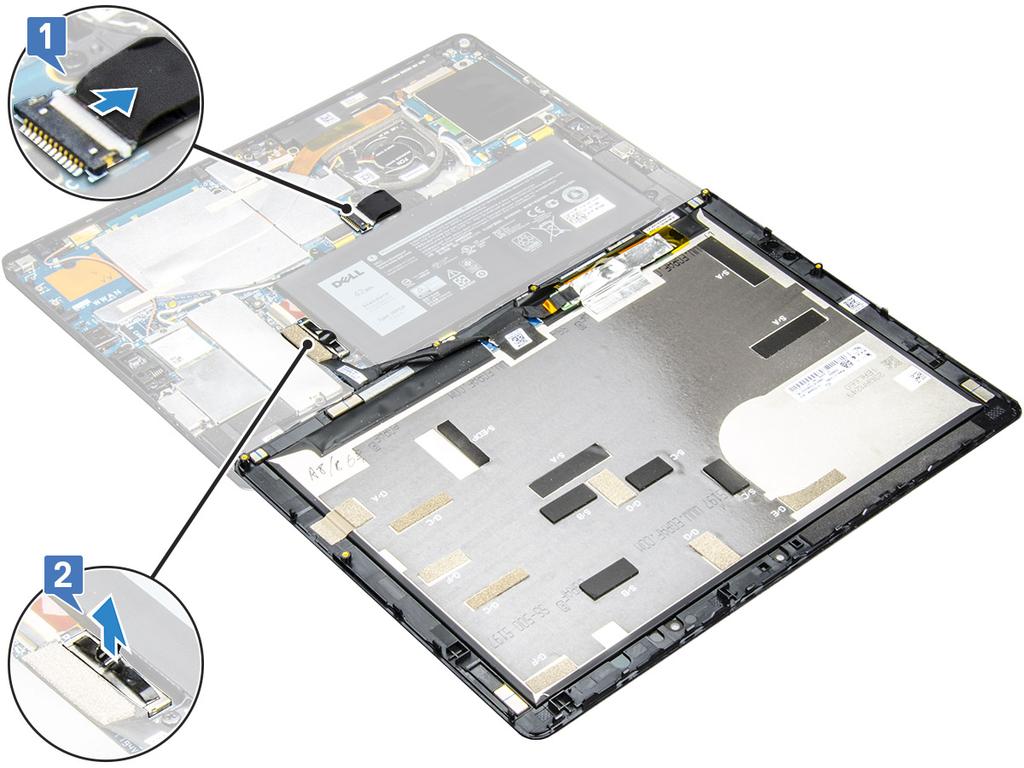

17 9. Nosta paneeli tabletista. paneelin asentaminen 1. Aseta näyttöpaneeli tasaiselle pinnalle. 2. Kytke näyttökaapeli emolevyssä olevaan liittimeen. 3. Kytke akkukaapeli emolevyn liittimeen. 4. Asenna näyttöpaneeli tablet-tietokoneeseen ja paina reunoja, kunnes ne napsahtavat paikalleen. 5. Käännä tablet-tietokone ympäri ja avaa jalusta. 6. Kiinnitä tabletti näyttöpaneeliin M1.6 x 3 mm -ruuveilla. 7. Asenna seuraavat: a) usim/microsd card 8. Noudata Tablet-tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. PCIe-SSD SSD-moduulin irrottaminen 1. Noudata Ennen kuin avaat tabletin -kohdan ohjeita. 2. Irrota seuraavat: a) usim/microsd-kortti b) näyttöpaneeli c) Akku HUOMAUTUS usim-kortin paikka on vain tableteissa, joissa on toimitettaessa WWAN-moduuli. 3. SSD-moduulin irrottaminen: a) Irrota M2 x 2.5 ruuvi, jolla SSD-suojus kiinnittyy [1]. Komponenttien irrottaminen ja asentaminen 17

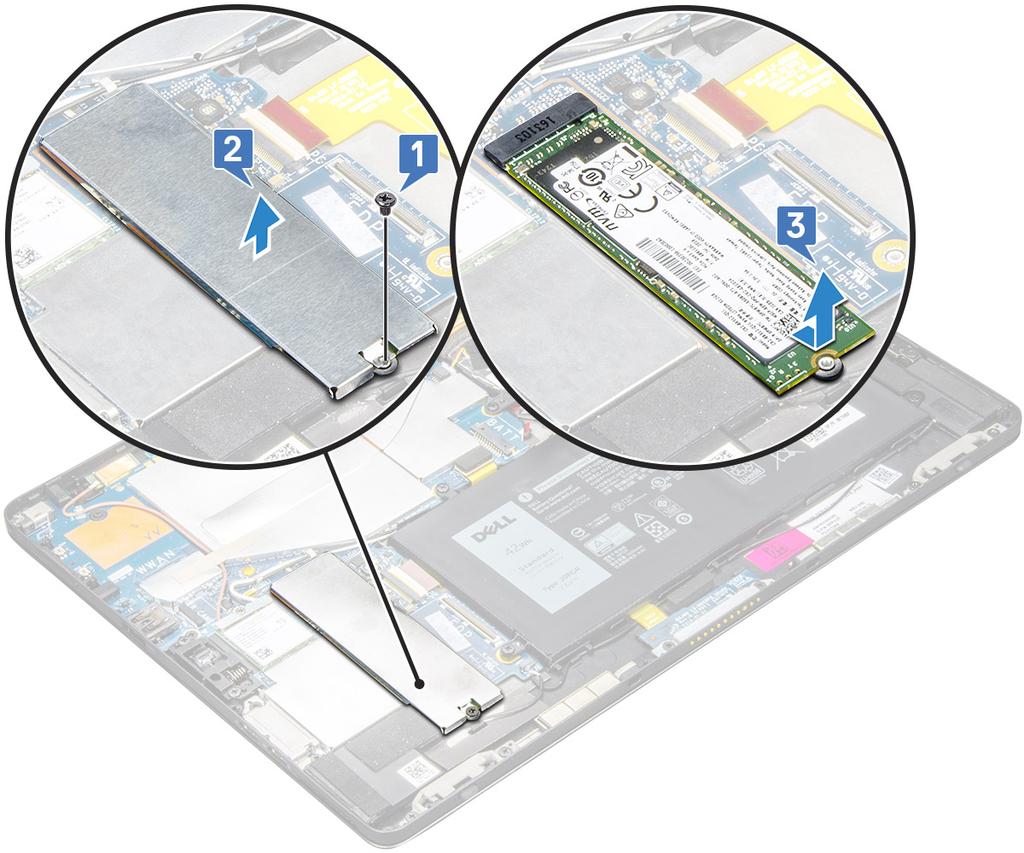

18 b) Nosta SSD-moduulin suojus irti tabletista [2]. HUOMAUTUS Jos malli on toimitettu M SSD:llä, SSD edellyttää suojauskannen asentamista SSD:n päälle. M SSD paikan lähellä on viisi kiinnikettä Latitude in-1:n emolevyssä. Jos malli on toimitettu M SSD:llä, SSD edellyttää pidikkeen asentamista SSD:n päälle, jotta SSD pysyy paikoillaan. c) Vedä ja nosta SSD-moduuli paikastaan tabletissa [3]. HUOMAUTUS Nosta SSD-korttia enintään 15 asteen kulmassa. SSD-moduulin asentaminen 1. Aseta SSD-moduuli emolevyn liittimeen. 2. Asenna SSD:n suojalevy SSD-moduuliin. VAROITUS Varmista suojalevyn oikea asennustapa sovittamalla viisi kiinnikettä emolevyn kiinnikeaukkoihin. Asenna kiinnikkeet varovasti, sillä kiinnikkeet ovat pieniä ja rikkoontuvat helposti. Väärä käsittely johtaa kiinnikkeiden rikkoontumiseen, ja suojalevy on vaihdettava. 3. Kiinnitä SSD-suojus asentamalla ruuvi (M2 x 2.5). HUOMAUTUS Laita suojalevy paikalleen varovasti, jotta kiinnikkeet eivät rikkoonnu. 4. Asenna seuraavat: a) Näyttöpaneeli b) usim/microsd Mikro-SIM-kortti on asennettuna vain tableteissa, joissa on toimitettaessa WWAN-moduuli. c) Akku 18 Komponenttien irrottaminen ja asentaminen

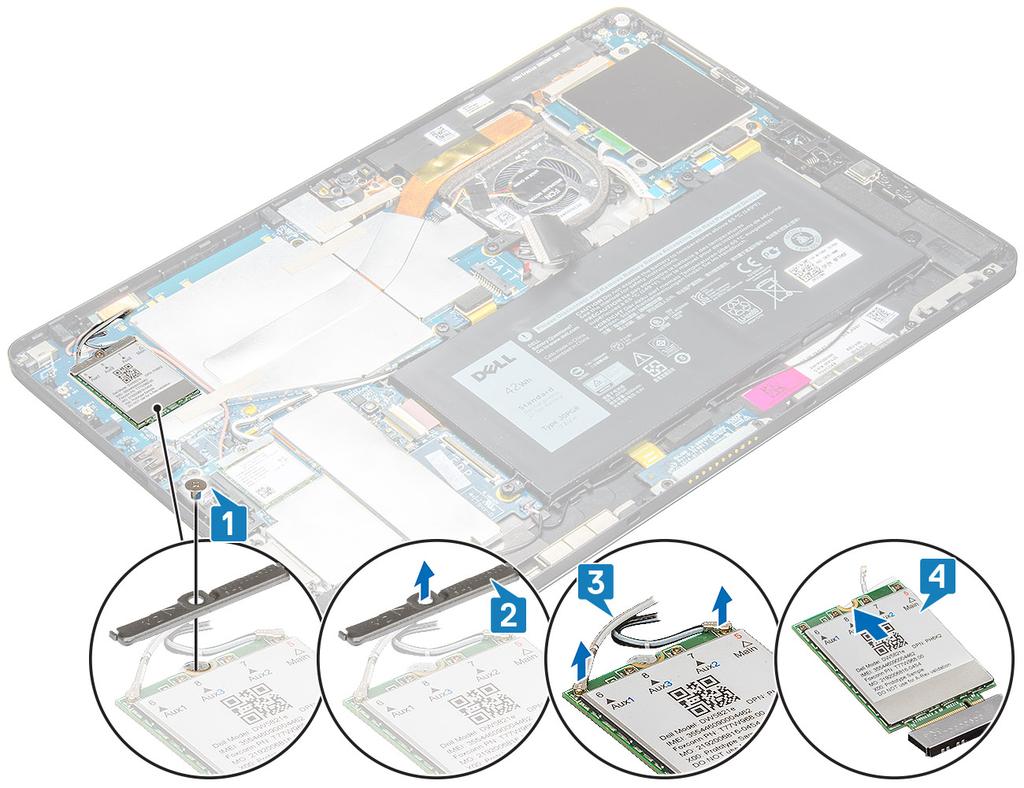

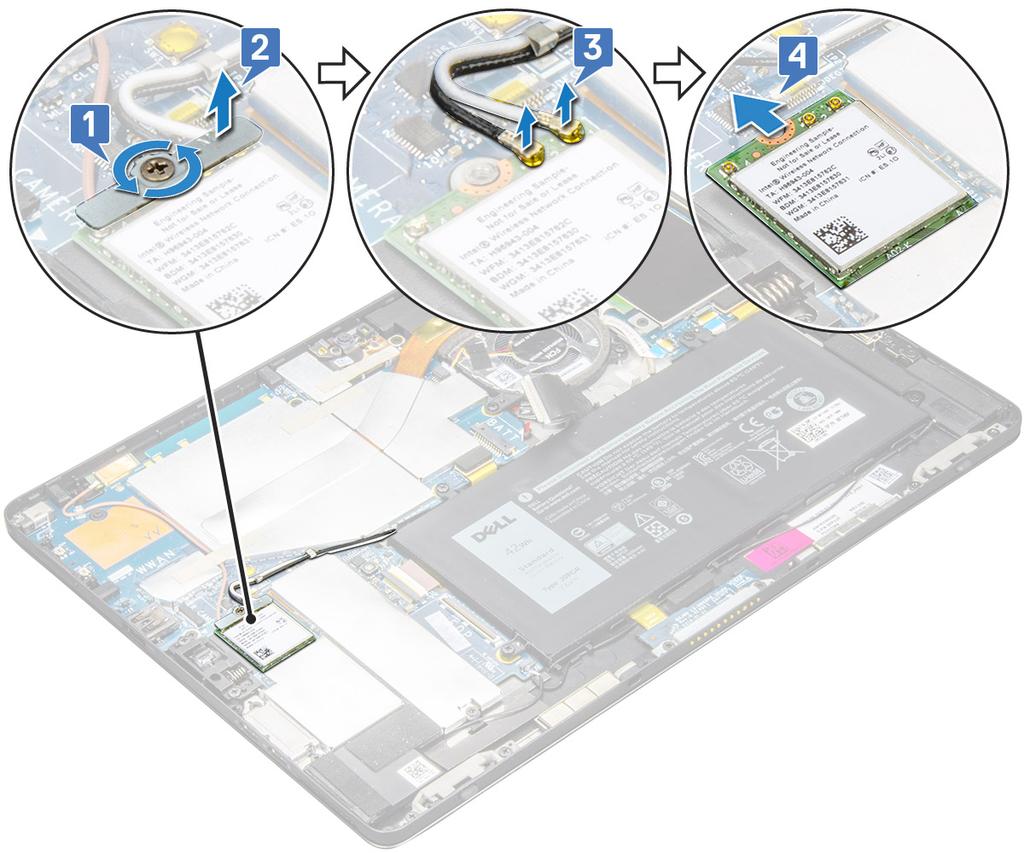

19 5. Noudata Tabletin sisällä työskentelyn jälkeen -kohdan ohjeita. WLAN-kortti WLAN -kortin irrottaminen 1. Noudata Ennen kuin avaat tablet-tietokoneen -kohdan ohjeita. 2. Irrota seuraavat: a) usim/microsd-kortti b) näyttöpaneeli c) Akku HUOMAUTUS usim-kortin paikka on vain tablet-tietokoneissa, joissa on toimitettaessa WWAN-moduuli. HUOMAUTUS Akun irrottamisen sijaan varmista, että akku on kytkettynä pois päältä ja irrota komponentit. 3. WLAN -kortin irrottaminen: a) Irrota M2 x 3.5 mm:n ruuvi, jolla WLAN-kiinnike on kiinnitetty [1], ja nosta kiinnike [2]. HUOMAUTUS Varmista, että irrotat tiivisteen, jotta voit irrottaa WLAN-kortin. b) Irrota antennikaapelit WLAN-kortista [3]. HUOMAUTUS WLAN-antennit on vapautettava oikein emolevyn reitityskanavista. c) Nosta WLAN-korttia ja vedä se irti emolevyn liittimestä [4]. HUOMAUTUS Nosta WLAN-korttia enintään 20 asteen kulmassa. Komponenttien irrottaminen ja asentaminen 19

20 WLAN-kortin asentaminen 1. Aseta WLAN-kortti emolevyn liitäntään. 2. Kytke antennikaapelit WLAN-korttiin. 3. Asenna WLAN-kiinnike WLAN-kortin päälle. 4. Kiinnitä ruuvi (M2 x 3.5), jolla WLAN-pidike kiinnitetään. 5. Asenna seuraavat: a) näyttöpaneeli b) usim/microsd c) Akku HUOMAUTUS usim-kortti on asennettuna vain tablet-tietokoneissa, joissa on toimitettaessa WWAN-moduuli. 6. Noudata Tablet-tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. WWAN-kortti WWAN-kortin irrottaminen 1. Noudata Ennen kuin avaat tablet-tietokoneen -kohdan ohjeita. 2. Irrota seuraavat: a) usim/microsd-kortti b) näyttöpaneeli c) Akku HUOMAUTUS usim-kortin paikka on vain tablet-tietokoneissa, joissa on toimitettaessa WWAN-moduuli. HUOMAUTUS Akun irrottamisen sijaan varmista, että akku on kytkettynä pois päältä ja irrota komponentit. 3. WWAN-kortin irrottaminen: a) Irrota M2.0 x 3.5 -ruuvi, jolla metallikiinnike kiinnittyy WWAN-korttiin [1]. b) Nosta metallipidikettä, jolla WWAN-kortti on kiinnitetty [2]. c) Irrota WWAN-antennikaapelit WWAN-kortin liitännöistä [3]. d) Nosta WWAN-kortti tietokoneesta [4]. 20 Komponenttien irrottaminen ja asentaminen

21 WWAN-kortin asentaminen 1. Aseta WWAN-kortti emolevyn liitäntään. 2. Kytke WWAN-kaapelit WWAN-kortin liitäntöihin. 3. Aseta metallikiinnike paikoilleen ja kiinnitä WLAN-kortti tietokoneeseen kiristämällä M2.0 x 3.5 -ruuvi. 4. Asenna seuraavat: a) näyttöpaneeli b) usim/microsd c) Akku HUOMAUTUS usim-kortti on asennettuna vain tablet-tietokoneissa, joissa on toimitettaessa WWAN-moduuli. 5. Noudata Tablet-tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. HUOMAUTUS IMEI-numero löytyy myös WWAN-kortista. Kaiutin Kaiuttimen irrottaminen 1. Noudata Ennen kuin avaat tablet-tietokoneen -kohdan ohjeita. 2. Irrota seuraavat: a) Mikro-SIM-/microSD-kortti HUOMAUTUS Mikro-SIM-kortin paikka on vain tablet-tietokoneissa, joissa on toimitettaessa WWAN-moduuli. Komponenttien irrottaminen ja asentaminen 21

22 b) näyttöpaneeli c) Akku 3. Kaiuttimen irrottaminen: a) Nosta salpa ja irrota kaiutinkaapeli kiinnikkeestä [1]. HUOMAUTUS Irrota SSD-asema, jotta kaiuttimien irrottamiseen saadaan tilaa. b) Irrota kaiutinkaapeli kiinnikkeistä muovipuikolla [2]. HUOMAUTUS Irrota M SSD -asema ja M SSD -aseman suojus, jotta kaiutinkaapelin irrottaminen sujuu ongelmitta. c) Irrota kaiuttimet tablet-tietokoneesta [3]. HUOMAUTUS Kaiutin on kiinnitetty teipillä, joten poista se varovasti vetämällä, jolloin sitä voi käyttää uudelleen kaiutinta asennettaessa. Kaiuttimen asentaminen 1. Aseta kaiutin emolevylle. 2. Liitä kaapelit emolevyyn. 3. Liimaa kaiutin järjestelmään painamalla se liimamassaan. 4. Asenna seuraavat: a) Näyttöpaneeli b) usim/microsd c) Akku HUOMAUTUS usim-kortti on asennettuna vain tablet-tietokoneissa, joissa on toimitettaessa WWAN-moduuli. 5. Noudata Tablet-tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. 22 Komponenttien irrottaminen ja asentaminen

23 Akku Litiumioniakkua koskevat turvallisuusohjeet VAROITUS Käsittele litiumioniakkuja varoen. Pura akun varausta mahdollisimman paljon ennen sen irrottamista järjestelmästä. Se onnistuu irrottamalla verkkolaite järjestelmästä, jotta akku tyhjentyy. Älä murskaa, pudota tai hajota akkua tai lävistä sitä vierailla esineillä. Älä altista akkua tai purettuja akkuja ja akkukennoja korkeille lämpötiloille. Älä kohdista painetta akun pintaan. Älä taivuta akkua. Älä käytä minkäänlaisia työkaluja akun kampeamiseen tai akkua vasten. Pidä huoli, ettet hukkaa tuotteen huollon aikana irrotettuja ruuveja, sillä ne saattavat puhkaista akun tai vahingoittaa muita järjestelmän osia. Jos akku juuttuu laitteeseen turpoamisen takia, älä yritä irrottaa sitä, koska litiumioniakun puhkaiseminen, taivuttaminen tai murskaaminen voi olla vaarallista. Pyydä tällaisissa tapauksissa ohjeita Dellin tekniseltä tuelta. Katso tiedot osoitteesta Käytä ainoastaan alkuperäisiä akkuja, joita on saatavilla osoitteesta ja Dellin valtuutetuilta kumppaneilta ja jälleenmyyjiltä. Akun irrottaminen 1. Noudata Ennen kuin avaat tabletin -kohdan ohjeita. 2. Irrota seuraavat: a) usim/microsd-kortti HUOMAUTUS usim-kortin paikka on vain tableteissa, joissa on toimitettaessa WWAN-moduuli. b) näyttöpaneeli 3. Akun irrottaminen: a) Irrota teippi, jolla akun liitin kiinnittyy emolevyyn. b) Irrota akkukaapeli emolevyn liittimestä. HUOMAUTUS Irrota kaapeli vetämällä akkuliittimen vivusta, jotta liitin ei vaurioidu. c) Irrota M2 x 4 ruuvit (4), joilla akku kiinnittyy tablettiin [1]. d) Nosta akku ulos tabletista [2]. Komponenttien irrottaminen ja asentaminen 23

24 Akun asentaminen 1. Aseta akku paikkaansa tablet-tietokoneeseen. 2. Asenna ruuvit (M2 x 4), joilla akku kiinnittyy tablettiin. 3. Yhdistä akun liitin emolevyyn ja irrota teippi, jolla liitin on kiinnitetty. 4. Asenna seuraavat: a) näyttöpaneeli b) usim/microsd-kortti HUOMAUTUS usim-kortti on asennettuna vain tablet-tietokoneissa, joissa on toimitettaessa WWAN-moduuli. 5. Noudata Tablet-tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Järjestelmän tuuletin Järjestelmän tuulettimen irrottaminen 1. Noudata Ennen kuin avaat tabletin -kohdan ohjeita. 2. Irrota seuraavat: a) usim/microsd-kortti HUOMAUTUS Mikro-SIM-kortin paikka on vain tableteissa, joissa on toimitettaessa WWAN-moduuli. b) Näyttöpaneeli c) Akku 3. Järjestelmän tuulettimen irrottaminen: a) Irrota järjestelmän tuulettimen kaapeli emolevystä [1]. b) Irrota järjestelmän tuulettimen kiinnittävät M2 x 4 ruuvit (2) [2]. c) Nosta järjestelmän tuuletin tabletin järjestelmän kotelosta [3]. 24 Komponenttien irrottaminen ja asentaminen

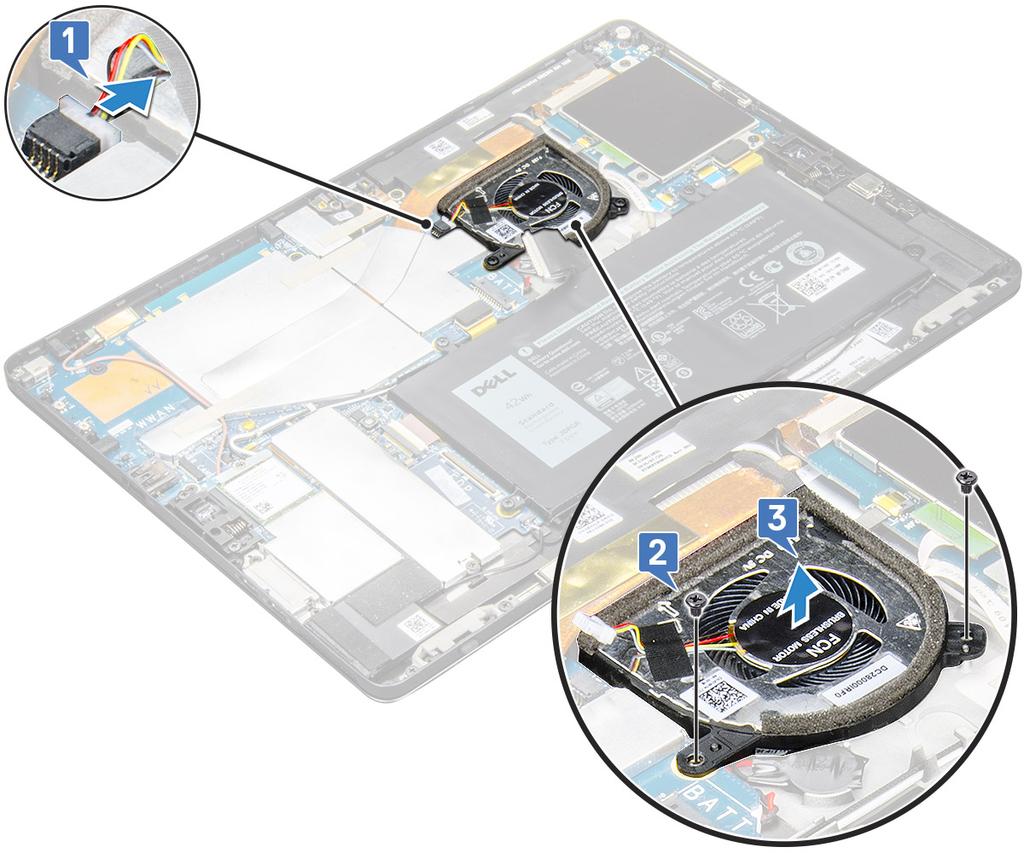

25 Järjestelmän tuulettimen asentaminen 1. Kohdista järjestelmän tuuletin paikalleen emolevyn ruuvipaikkoihin. 2. Asenna ruuvit (M2 x 3), joilla järjestelmän tuuletin kiinnittyy emolevyyn. 3. Kytke järjestelmän tuulettimen kaapeli emolevyyn. 4. Asenna seuraavat: a) näyttöpaneeli HUOMAUTUS usim-kortti on asennettuna vain tablet-tietokoneissa, joissa on toimitettaessa WWAN-moduuli. b) usim/microsd-kortti c) Akku 5. Noudata Tablet-tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Jäähdytyselementti Jäähdytyselementtikokoonpanon irrottaminen 1. Noudata Ennen kuin avaat tabletin -kohdan ohjeita. 2. Irrota seuraavat: a) Mikro-SIM- ja microsd-kortti HUOMAUTUS Mikro-SIM-kortin paikka on vain tableteissa, joissa on toimitettaessa WWAN-moduuli. b) Näyttöpaneeli c) Akku Komponenttien irrottaminen ja asentaminen 25

26 3. Jäähdytyselementtikokoonpanon irrottaminen: a) Irrota suojakannen kiinnittävät teipit. HUOMAUTUS Emolevyn suojauskannet ja suojauskansiin kiinnitetty johdosteippi on irrotettava, kun emolevy tai jäähdytyslevy on vaihdettava. HUOMAUTUS Irrota teipit varovasti. Jos teippi vaurioituu, tilalle on tilattava korvaava teippi. Teippi suojaa infrapunakameran kaapelia vaurioilta. Muista kiinnittää teipit, kun asennat tai vaihdat komponenttia. HUOMAUTUS Muista irrottaa sähköä johtava teippi, jos järjestelmän jäähdytyselementti toimitetaan sen kanssa. b) Nosta suojakansia, jotka kiinnittävät jäähdytyselementtikokoonpanon paikalleen. HUOMAUTUS Irrota musta teippi / kupariteippi, joka kiinnittää infrapunakameran kaapelin infrapunakameran mukana toimitettuun malliin (valinnainen). 4. Jäähdytyselementtikokoonpanon irrottaminen: a) Löysää ankkuroidut M2x2.5-ruuvit (4), joilla jäähdytyslevy kiinnittyy tablettiin [1]. HUOMAUTUS Irrota ruuvit jäähdytyslevyyn painetussa järjestyksessä [1, 2, 3, 4]. b) Nosta jäähdytyselementtikokoonpano irti tabletista [5]. 26 Komponenttien irrottaminen ja asentaminen

27 Jäähdytyselementtikokoonpanon asentaminen 1. Kohdista jäähdytyselementtikokoonpano emolevyn ruuvinpidikkeiden kanssa. 2. Asenna ruuvit (M2 x 2.5), joilla jäähdytyslevy kiinnittyy emolevyyn. HUOMAUTUS Kiristä emolevyn ruuvit jäähdytyselementissä olevien numeroiden ilmoittamassa järjestyksessä [1, 2, 3, 4]. 3. Asenna jäähdytyselementtikokoonpanon suojukset. HUOMAUTUS Liimaa musta teippi / kupariteippi, joka kiinnittää infrapunakameran kaapelin infrapunakameran mukana toimitettuun malliin (valinnainen). 4. Peitä jäähdytyselementtikokoonpano kiinnittämällä suojukset. HUOMAUTUS Suojukset voivat rikkoontua, jos niitä käsittelee varomattomasti. 5. Kiinnitä suojukset sähköä johtavilla teipeillä. 6. Asenna seuraavat: a) näyttöpaneeli b) Akku c) usim/microsd-kortti HUOMAUTUS usim-kortti on asennettuna vain tableteissa, joissa on toimitettaessa WWAN-moduuli. 7. Noudata Tabletin sisällä työskentelyn jälkeen -kohdan ohjeita. Etukamera Etukameran irrottaminen 1. Noudata Ennen kuin avaat tabletin -kohdan ohjeita. 2. Irrota seuraavat: Komponenttien irrottaminen ja asentaminen 27

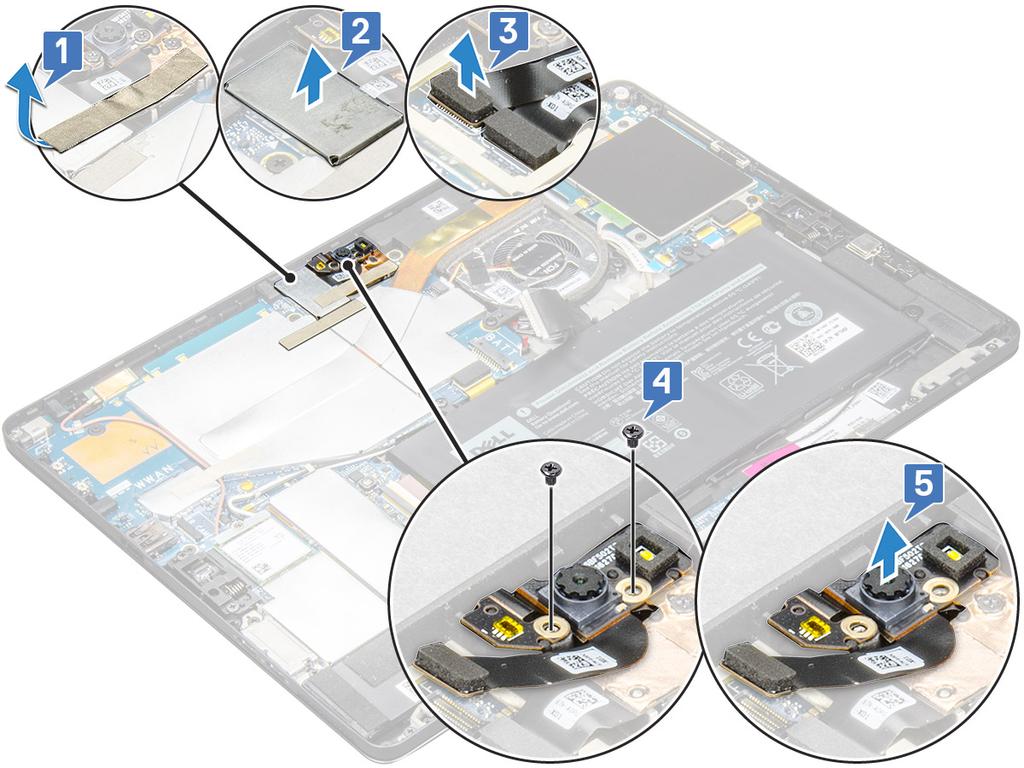

28 a) Mikro-SIM- ja microsd-kortti HUOMAUTUS Mikro-SIM-kortin paikka on vain tableteissa, joissa on toimitettaessa WWAN-moduuli. b) Akku c) Näyttöpaneeli 3. Etukameran irrottaminen: a) Irrota sähköä johtava teippi, joka peittää kameramoduulin, jäähdytyselementin, antennin ja suojuksen [1]. HUOMAUTUS Muista vetää sähköä johtavasta teipistä varovasti, jotta voit käyttää sitä uudelleen kun olet asentanut etukameran takaisin. b) Väännä varovasti ja nosta suojauskantta, joka peittää etukameran kaapelin, joka on kytketty emolevyyn [2]. c) Kankea ja irrota etukameran kaapeli muovipuikolla [3] HUOMAUTUS Irrota teippi, jolla etukamera kiinnittyy takakameraan. Etukameran kaapeli on liimattu takakameraan. Poista teippi varovasti ja irrota ruuvi, jolla takakamera on kiinnitetty emolevyyn. d) Irrota M1.6 x 3 -ruuvit (2), joilla etukameramoduuli kiinnittyy järjestelmän koteloon [4]. e) Irrota ja nosta etukameran moduuli tabletista [5]. Etukameran asentaminen 1. Aseta kameramoduuli tabletin paikkaan. 2. Asenna ruuvit (M1.6 x 3), joilla etukameramoduuli kiinnittyy. 3. Kytke etukameran kaapeli emolevyyn. HUOMAUTUS Liimaa teippi, jolla etukamera kiinnittyy takakameraan. 4. Aseta suojakansi etukameran moduulin kiinnittämiseksi. HUOMAUTUS Käsittele suojakantta varoen, sillä se voi rikkoontua. 5. Liima johtava teippi, joka peittää kameramoduulin, jäähdytyselementin, antennin ja suojakannen. 6. Asenna seuraavat: a) näyttöpaneeli 28 Komponenttien irrottaminen ja asentaminen

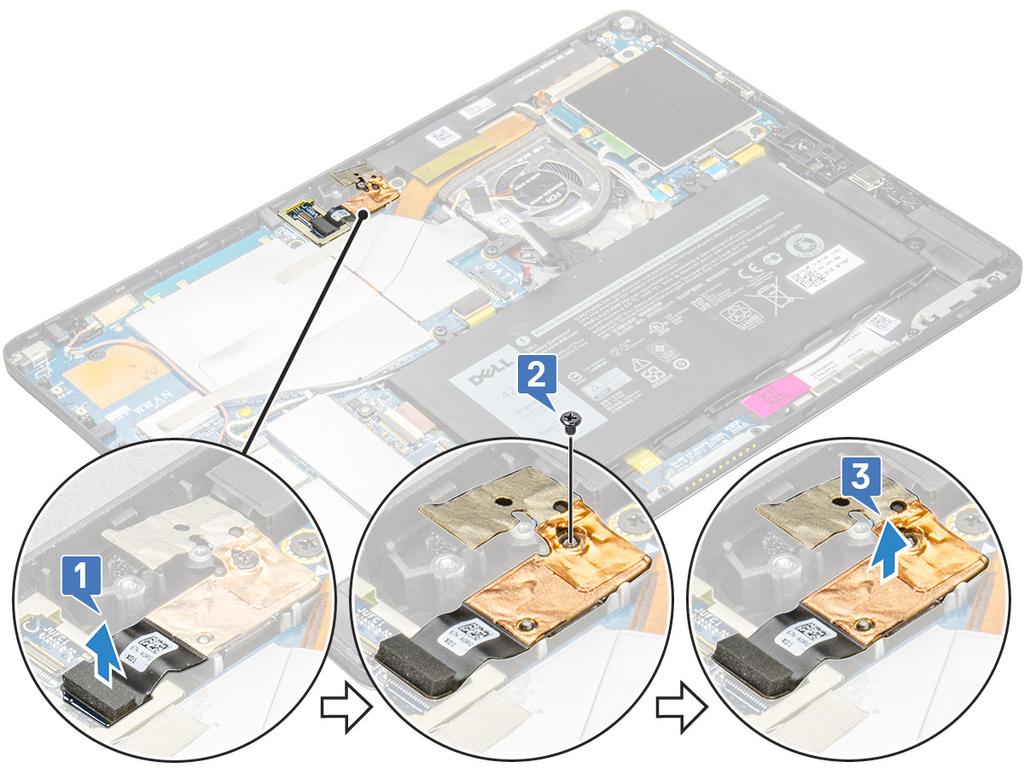

29 b) Akku c) usim/microsd-kortti HUOMAUTUS usim-kortti on asennettuna vain tableteissa, joissa on toimitettaessa WWAN-moduuli. 7. Noudata Tabletin sisällä työskentelyn jälkeen -kohdan ohjeita. Takakamera Takakameran irrottaminen 1. Noudata Ennen kuin avaat tabletin -kohdan ohjeita. 2. Irrota seuraavat: a) usim/microsd HUOMAUTUS Mikro-SIM-kortin paikka on vain tableteissa, joissa on toimitettaessa WWAN-moduuli. b) Akku c) Näyttöpaneeli d) etukamera 3. Takakameran irrottaminen: a) Irrota takakameran kaapeli emolevystä [1]. b) Irrota M1.6 x 3 ruuvi (1), jolla takakameramoduuli kiinnittyy [2]. c) Nosta kameramoduuli tabletista [3]. Takakameran asentaminen 1. Aseta takakameramoduuli tablet-tietokoneen paikkaan. 2. Asenna ruuvi (M1.6 x 3), jolla takakameramoduuli kiinnittyy. 3. Kytke takakameran kaapeli emolevyyn. Komponenttien irrottaminen ja asentaminen 29

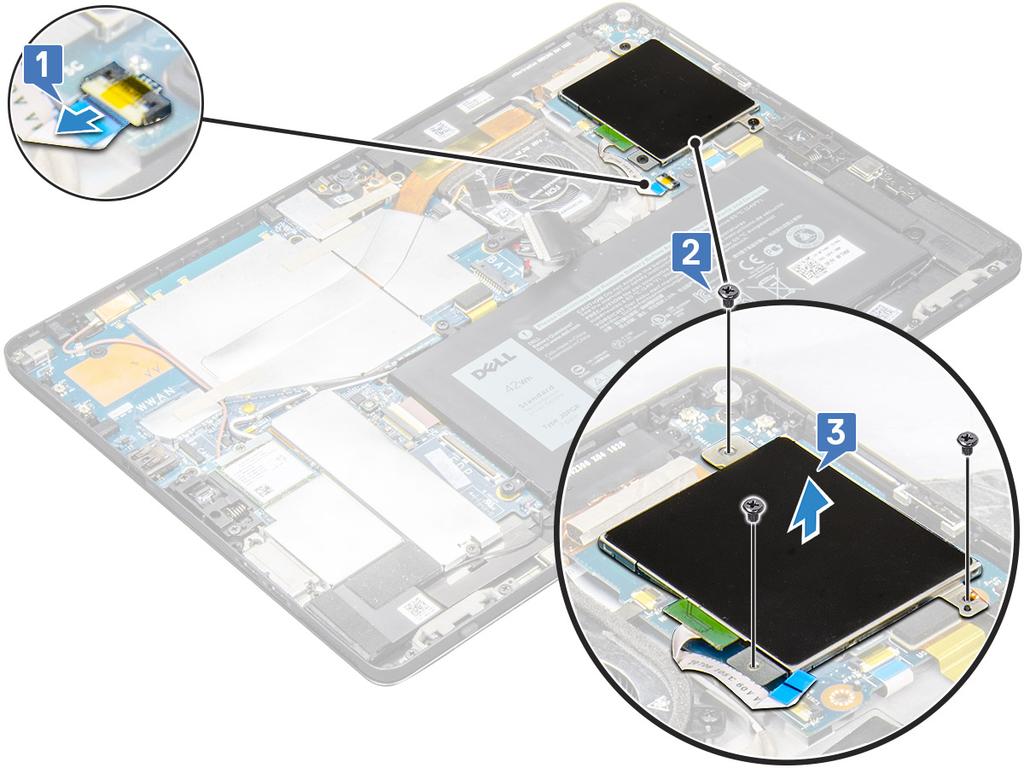

30 4. Asenna seuraavat: a) etukamera b) näyttöpaneeli c) Akku d) usim/microsd HUOMAUTUS usim-kortti on asennettuna vain tablet-tietokoneissa, joissa on toimitettaessa WWAN-moduuli. 5. Noudata Tablet-tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Älykorttikehikko Älykorttikehikon irrottaminen HUOMAUTUS Poista aina älykortti älykortinlukijasta. 1. Noudata Ennen kuin avaat tabletin -kohdan ohjeita. 2. Irrota seuraavat: a) usim/microsd-kortti HUOMAUTUS usim-kortin paikka on vain tableteissa, joissa on toimitettaessa WWAN-moduuli. b) Akku c) näyttöpaneeli 3. Kaapelien irrottaminen: a) Nosta salpaa ja irrota älykorttikaapeli älykortin kehikosta [1]. b) Irrota M2.0 x 2,5 mm:n ruuvit (3) älykorttimoduulista [2]. c) Nosta älykorttikehikko tabletista [3]. 30 Komponenttien irrottaminen ja asentaminen

31 Älykorttikehikon asentaminen 1. Aseta älykorttikehikko tablet-tietokoneen paikkaan. 2. Asenna ruuvit (M2 x 2.5), joilla älykortin kehikko kiinnittyy tablettiin. 3. Yhdistä älykorttikaapeli älykorttimoduuliin. 4. Asenna seuraavat: a) näyttöpaneeli b) Akku c) usim/microsd-kortti HUOMAUTUS usim-kortti on asennettuna vain tablet-tietokoneissa, joissa on toimitettaessa WWAN-moduuli. 5. Noudata Tablet-tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Telakkakortti Telakkakortin irrottaminen 1. Noudata Ennen kuin avaat tabletin -kohdan ohjeita. 2. Irrota seuraavat: a) usim/microsd-kortti b) näyttöpaneeli c) akku HUOMAUTUS usim-kortin paikka on vain tableteissa, joissa on toimitettaessa WWAN-moduuli. 3. Telakkakortin vapauttaminen: a) Nosta salpaa ja irrota telakkakortin kaapeli emolevystä [1]. HUOMAUTUS Telakkakortin FPC:n edessä on kaiutinkaapeli. Poista oikeanpuoleinen kaiutin ensin järjestelmästä telakkakortin vapauttamiseksi. b) Irrota telakkakortin kaapeli tabletissa olevasta teipistä [2]. c) Irrota M2 x 2 ruuvit (2), joilla telakkakortin pidike kiinnittyy telakkakorttiin [3]. d) Nosta telakkakortin metallipidike tabletista [4]. Komponenttien irrottaminen ja asentaminen 31

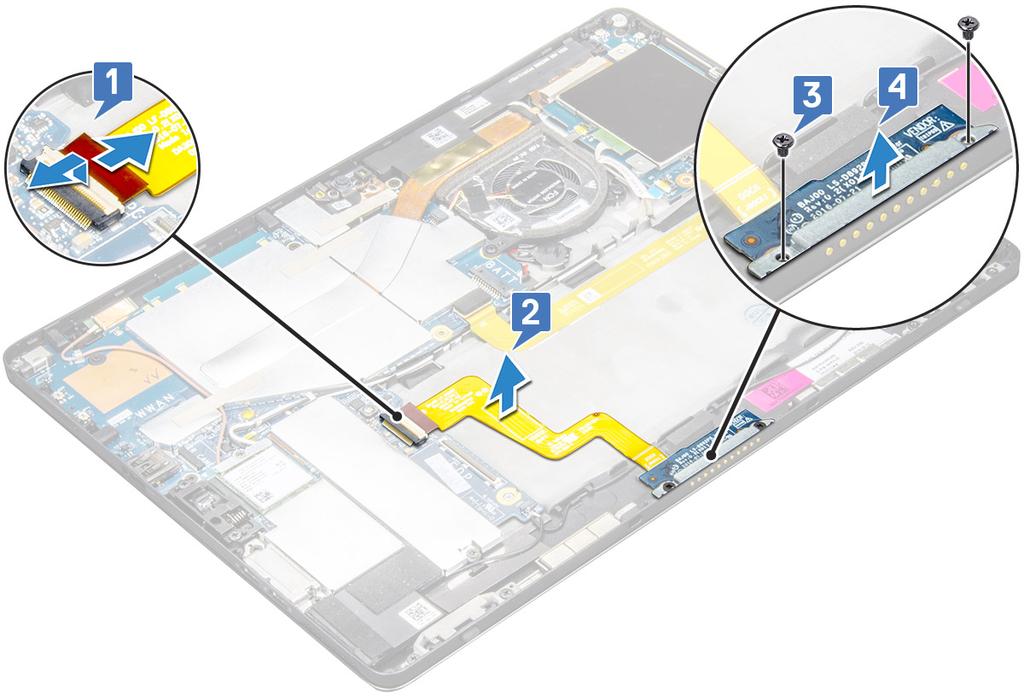

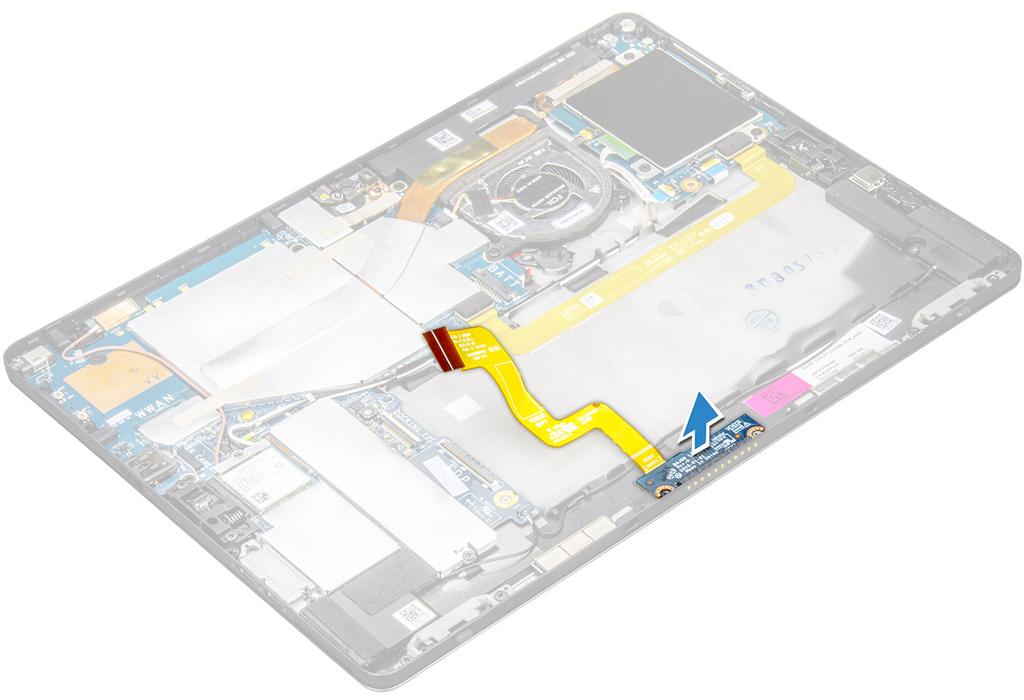

32 e) Nosta telakkakortti paikaltaan, kun kaapeli on irrotettu tarrasta. Telakkakortin asentaminen 1. Aseta telakkakortti ja telakkakortin pidike paikkaansa tabletissa. 2. Asenna ruuvit (M2 x 2), joilla telakkakortti kiinnittyy tablettiin. 3. Kiinnitä telakkakortin kaapeli tablet-tietokoneeseen. 32 Komponenttien irrottaminen ja asentaminen

33 4. Kiinnitä telakkakortin kaapeli emolevyssä olevaan liittimeen. 5. Asenna seuraavat: a) Akku b) näyttöpaneeli c) usim/microsd-kortti HUOMAUTUS usim-kortti on asennettuna vain tablet-tietokoneissa, joissa on toimitettaessa WWAN-moduuli. 6. Noudata Tablet-tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Emolevy Emolevyn irrottaminen 1. Noudata Ennen kuin avaat tabletin -kohdan ohjeita. 2. Irrota seuraavat: a) usim/microsd-kortti HUOMAUTUS Mikro-SIM-kortin paikka on vain tableteissa, joissa on toimitettaessa WWAN-moduuli. HUOMAUTUS Mylar-teippi peittää SIM-korttipaikan. Muista irrottaa Mylar-teippi malleissa, joiden kokoonpano sisältää WLAN-kortin. b) näyttöpaneeli c) akku d) SSD-kortti e) järjestelmän tuuletin f) WLAN-kortti g) etukamera h) takakamera i) jäähdytyselementti 3. Irrota seuraavat kaapelit emolevystä: a) Nosta salpaa ja irrota telakkakortin kaapeli [1]. b) C-tyypin USB-portin kiinnike c) kaiutinkaapeli [2] d) USH-kortin kaapeli [3] Komponenttien irrottaminen ja asentaminen 33

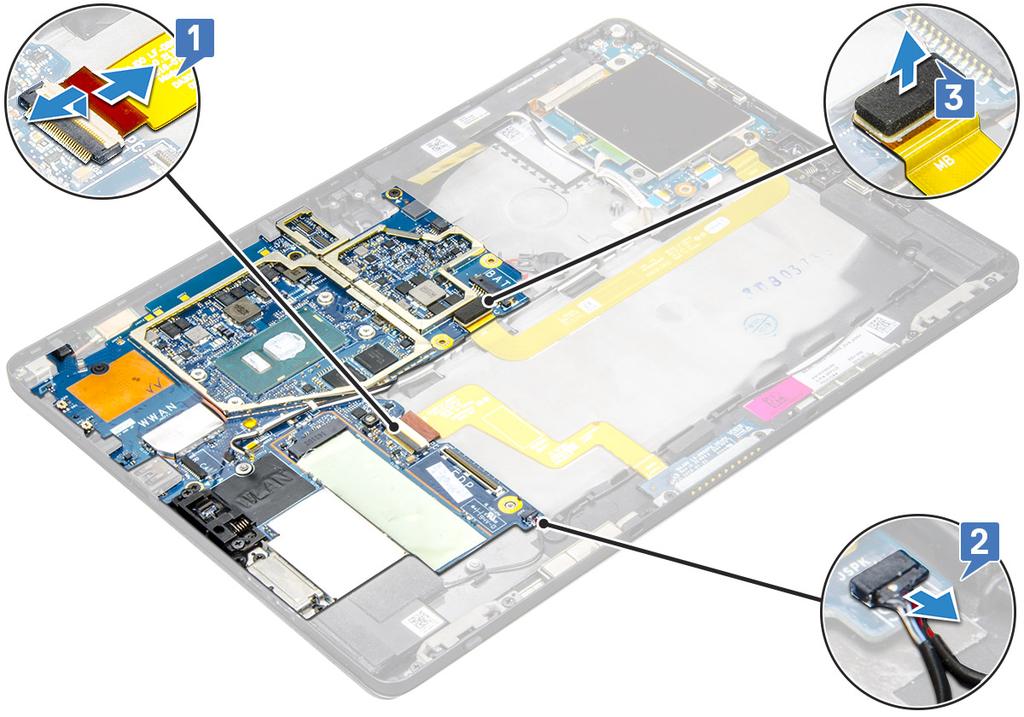

34 4. Irrota antennikaapelit reitityskiinnikkeistä [1,2,3]. 5. Emolevyn irrottaminen a) Irrota pidikkeen M2 x 2.5 ruuvit (2) ja nosta pidike irti tabletista [1],[2]. b) Irrota nappiparisto tabletin kotelon tarrasta [3]. 34 Komponenttien irrottaminen ja asentaminen

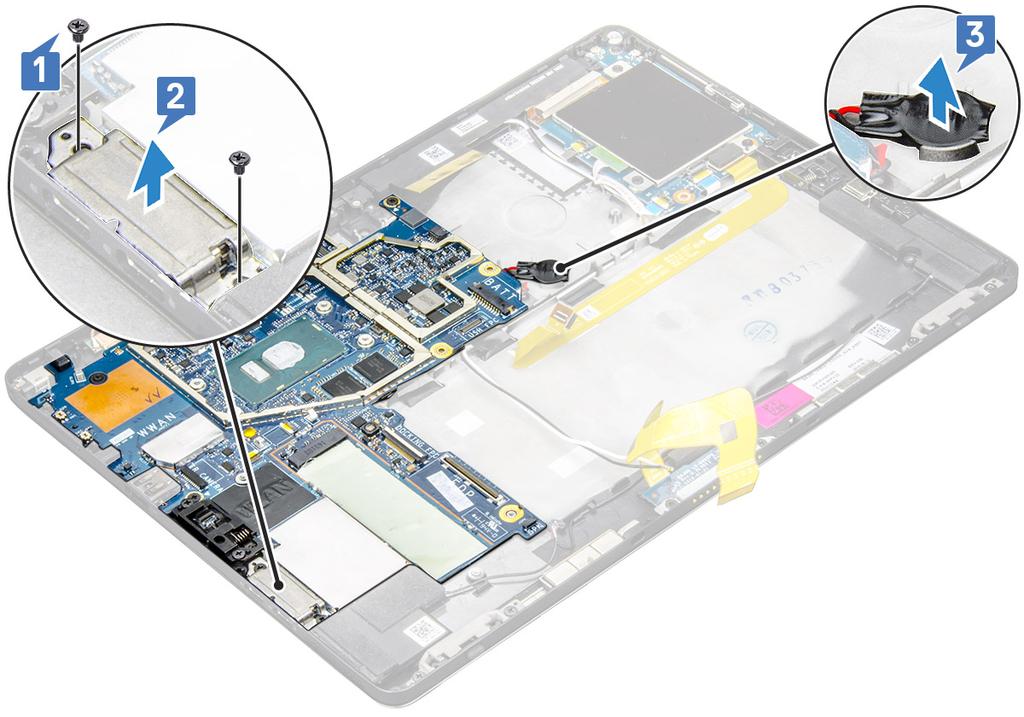

35 c) Irrota M2 x 2.5 ruuvit (4), joilla emolevy kiinnittyy tablettiin [1]. HUOMAUTUS Saranoiden kiinnittämisessä järjestelmään käytetään erikokoisia ruuveja. d) Nosta emolevy tabletista [2]. Komponenttien irrottaminen ja asentaminen 35

36 Emolevyn asentaminen 1. Kohdista emolevy tabletin ruuvinpidikkeiden kanssa. 2. Kiristä M2 x 2.5 ruuvit, joilla emolevy kiinnittyy tablettiin. HUOMAUTUS Muista kohdistaa C-tyypin portti oikein. Kiinnitä portti järjestelmän koteloon kiristämällä kaksi ruuvia. 3. Ohjaa antennijohdot reitityskiinnikkeiden ja -ohjainten läpi. 4. Liitä telakkakortin, kaiuttimen ja UHS-kortin kaapelit emolevyn liittimiin. 5. Asenna seuraavat: a) jäähdytyselementti b) takakamera c) etukamera d) järjestelmän tuuletin e) WLAN-kortti f) SSD-kortti g) akku h) näyttöpaneeli i) usim/mikrosd HUOMAUTUS usim-kortti on asennettuna vain tableteissa, joissa on toimitettaessa WWAN-moduuli. 6. Noudata Tablettien sisällä työskentelyn jälkeen -kohdan ohjeita. Nappiparisto Nappipariston irrottaminen Nappipariston liitin on emolevyn alla. 1. Noudata Ennen kuin avaat tabletin -kohdan ohjeita. 2. Irrota seuraavat: a) usim-kortti HUOMAUTUS usim-korttipaikka on käytettävissä vain tableteissa, joiden toimitus sisältää WLAN-moduulin. b) microsd-kortti c) Näyttöpaneeli d) Akku e) Emolevy 3. Nappipariston irrottaminen: a) Irrota nappipariston kaapeli emolevyn alla olevasta liittimestä. HUOMAUTUS Emolevy on irrotettava ennen RTC-pariston irrottamista. b) Nosta nappiparisto pois tabletista. 36 Komponenttien irrottaminen ja asentaminen

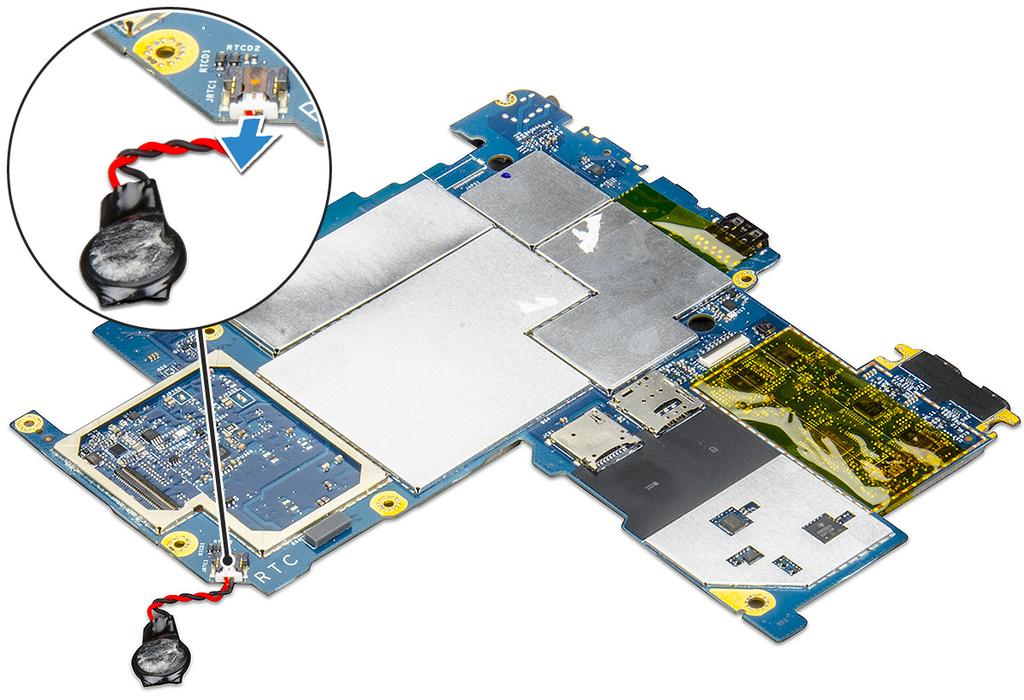

37 Nappipariston asentaminen 1. Asenna nappiparisto paikkaan ja kiinnitä se takakanteen. 2. Kytke nappipariston kaapeli emolevyn alla olevaan liittimeen. 3. Asenna seuraavat: a) Akku b) Näyttöpaneeli c) Emolevy d) usim/microsd-kortti HUOMAUTUS usim-korttipaikka on asennettu vain tabletteihin, joiden toimitus sisältää WLAN-moduulin. 4. Noudata Tabletin sisällä työskentelyn jälkeen -kohdan ohjeita. USH-kortti USH-kortin ja virtapainikkeen irrottaminen 1. Noudata Ennen kuin avaat tablet-tietokoneen -kohdan ohjeita. 2. Irrota seuraavat: a) usim/microsd card HUOMAUTUS usim-kortin paikka on vain tablet-tietokoneissa, joissa on toimitettaessa WWAN-moduuli. b) näyttöpaneeli c) Akku d) älykorttikehikko 3. Kaapelien irrottaminen: a) Nosta suojus USH-kortin liittimestä [1]. b) Irrota NFC:n ja sormenjälkilukijan kaapelit USH-kortin liittimistä [2]. Komponenttien irrottaminen ja asentaminen 37

38 c) Irrota USH-kortin kaapeli USH-kortin liitännästä [3]. d) Irrota M2 x 2,5 mm:n ruuvi, jolla USH-kortti on kiinnitetty [4]. e) Nosta USH-kortti tablet-tietokoneesta [5]. USB-kortin ja virtapainikkeen asentaminen 1. Aseta USH-kortti paikkaansa järjestelmässä. 2. Kiinnitä M2 x 2,5 mm:n ruuvi, jolla USH-kortti on kiinnitetty. 3. Liitä USB-kortin kaapeli USH-kortissa olevaan liitäntään. 4. Kytke NFC:n ja sormenjälkilukijan kaapelit emolevyn liitäntöihin. 5. Kiinnitä paikalleen USH-kortin suoja. 6. Asenna seuraavat: a) älykorttikehikko b) Akku c) näyttöpaneeli d) usim/microsd-kortti HUOMAUTUS usim-kortti on asennettuna vain tablet-tietokoneissa, joissa on toimitettaessa WWAN-moduuli. 7. Noudata Tablet-tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Antenni Antennimoduulin irrottaminen 1. Noudata Ennen kuin avaat tabletin -kohdan ohjeita. 2. Irrota seuraavat: 38 Komponenttien irrottaminen ja asentaminen

39 a) usim- ja microsd-kortti b) näyttöpaneeli c) akku d) etukamera e) takakamera f) emolevy HUOMAUTUS usim-kortin paikka on vain tableteissa, joissa on toimitettaessa WWAN-moduuli. 3. Antennikaapeleiden irrottaminen antennimoduulista: a) Irrota teippi, jolla kaapelit on kiinnitetty tabletin takakanteen [1]. b) Irrota kaapelit takakannen reititysohjaimista [2]. c) Irrota kaapelit kiinnittävä sähköä johtava teippi [3]. 4. Antennimoduulin irrottaminen: a) Irrota M1.6 x 3 mm:n ruuvi, jolla antennimoduuli on kiinnitetty tabletin takakanteen [1]. b) Irrota antennimoduuli takakannesta [2]. Komponenttien irrottaminen ja asentaminen 39

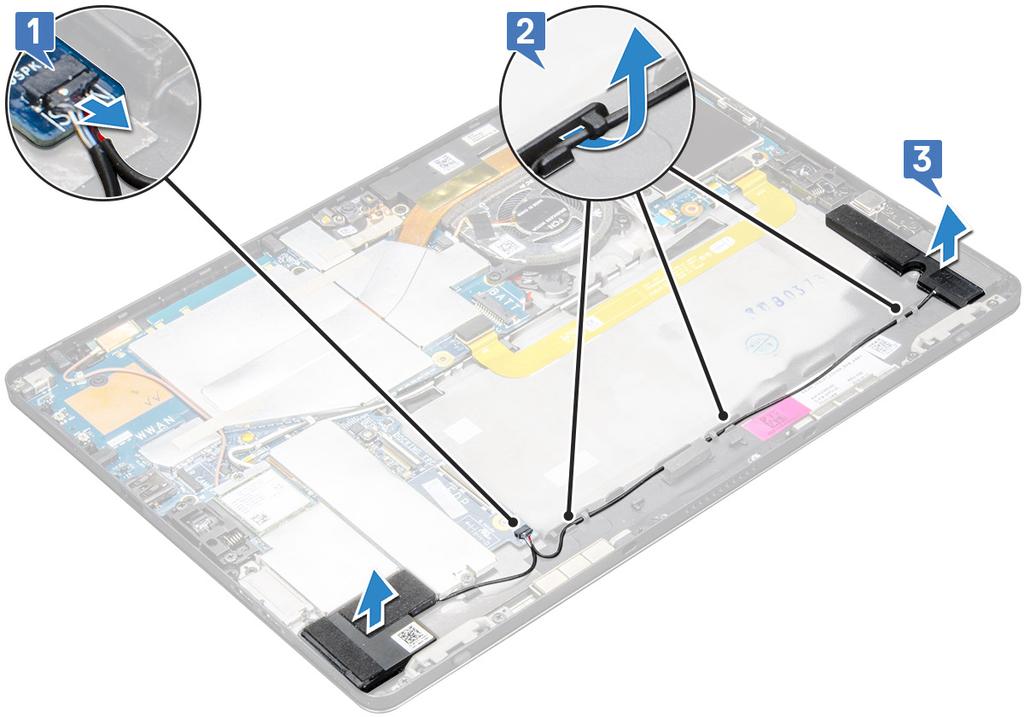

40 Antennimoduulin asentaminen 1. Aseta antennimoduuli tabletin takakannessa olevaan paikkaan. 2. Kiristä antennimoduulin kiinnittävä M1.6 x 3 mm:n ruuvi. 3. Ohjaa antennikaapelit reititysohjainten läpi. 4. Liimaa teippi ja sähköä johtavat teipit antennikaapelien kiinnittämiseksi. 5. Asenna seuraavat: a) jäähdytyselementti b) takakamera c) etukamera d) järjestelmän tuuletin e) WLAN-kortti f) SSD-kortti g) akku h) näyttöpaneeli i) usim/microsd-kortti HUOMAUTUS usim-kortti on asennettuna vain tableteissa, joissa on toimitettaessa WWAN-moduuli. 6. Noudata Tabletin sisällä työskentelyn jälkeen -kohdan ohjeita. 40 Komponenttien irrottaminen ja asentaminen

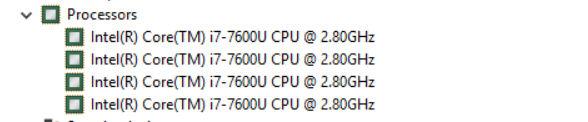

41 3 Tekniikka ja komponentit Tässä kappaleessa käsitellään järjestelmän sisältämää tekniikkaa ja komponentteja. Aiheet: Verkkolaite Suorittimet Piirisarja Muistin ominaisuudet Näyttövaihtoehdot Kameran ominaisuudet Kiintolevyvaihtoehdot Ohjaimet Dell Active Pen -kynä Verkkolaite Tämän järjestelmän mukana toimitetaan 45 W:n tai 65 W:n Type-C-verkkolaitteet. VAARA Kun irrotat verkkolaitteen kaapelin tabletista, ota kiinni liittimestä, ei kaapelista, ja vedä tiukasti mutta kevyesti, jotta et vaurioita kaapelia. VAARA Verkkolaite toimii kaikissa maailman sähköpistorasioissa. Virtaliittimet ja virtajohdot vaihtelevat kuitenkin maakohtaisesti. Yhteensopimattoman kaapelin käyttö tai kaapelin väärä kytkentä virtajohtoon tai sähköpistorasiaan voi aiheuttaa tulipalon tai laitteistovaurion. Suorittimet Latitude 5290 toimitetaan seuraavalla kokoonpanolla: 7. sukupolven Intel Core -suorittimet, jopa i3-7130u Dual Core 8. sukupolven Intel Core -suorittimet, jopa i7-8650u Quad Core 8. sukupolven Intel Core -suorittimet, jopa i5-8350u Quad Core 8. sukupolven Intel Core -suoritin, jopa i3-8130u Dual Core HUOMAUTUS Kellotaajuus ja suorituskyky riippuu työkuormasta ja muista muuttujista. Suorittimien tunnistaminen Windows 10:ssä 1. Kirjoita Laitehallinta Ask me anything -kenttään. Laitehallinta-ikkuna avautuu. 2. Klikkaa Suoritin. Suorittimen tiedot näytetään. Kuva 1. Suoritin Tekniikka ja komponentit 41

42 Piirisarja Piirisarja on integroitu suorittimeen. Piirisarjan tunnistaminen Windows 10:n laitehallinnassa HUOMAUTUS Näytetyt piirisarjan tiedot ovat viitteelliset, ja ne saattavat poiketa tietokoneesi näkymästä. 1. Kirjoita Kysy mitä tahansa -kenttään Laitehallinta. Laitehallinnan ikkuna tulee näkyviin. 2. Laajenna Järjestelmälaitteet ja etsi piirisarja. Muistin ominaisuudet Latitude 5285 tukee seuraavia muistikokoonpanoja: 4G1866MHz LPDDR3 Intel Core i3-7100u 8G 1866MHz LPDDR3 Intel Core i5-7200u/ Intel Core i5-7300u 16G 1866MHz LPDDR3 Intel Core i7-7600u Järjestelmämuistin asennuksen tarkistaminen 1. Käynnistä kannettava tietokone tai käynnistä se uudelleen. 2. Kun Dell-logo ilmestyy, paina F2. Entering BIOS setup (siirrytään BIOS-asetuksiin) -viesti ilmestyy. 3. Valitse vasemmasta paneelista Asetukset > Yleistä > Järjestelmätiedot, Muistitiedot esitetään oikeassa paneelissa. 42 Tekniikka ja komponentit

43 järjestelmämuistin tarkistaminen Windows Napsauta Windows-painiketta ja valitse Kaikki asetukset > Järjestelmä. 2. Napsauta Järjestelmä-kohdassa Tietoja. Muistin testaaminen epsa:lla 1. Käynnistä tabletti tai käynnistä se uudelleen. 2. Tee jokin seuraavista, kun näyttöön ilmestyy Dell-logo: a) Näppäimistön kanssa Paina F12 b) Paina Volume Up (Lisää ääntä) -painiketta, ennen kuin käynnistät tabletin painamalla virtapainiketta. c) Vapauta Volume Up (Lisää ääntä) -painike, kun virtajakso on aloitettu ja epsa käynnistyy. PreBoot System Assessment (PSA) käynnistyy tabletissa. HUOMAUTUS Jos odotat liian kauan ja käyttöjärjestelmän logo tulee näyttöön, odota, kunnes näet työpöydän. Sammuta tabletti ja yritä uudelleen. 3. Noudata kohdan epsa-diagnostiikan suorittaminen vaiheita. Näyttövaihtoehdot Tablet-tietokoneessa on häikäisemätön ja tahrautumista ehkäisevä 12,3":n kosketusnäyttö (1 920 x 1 280), jossa on Corning Gorilla Glass - lasi. Näyttösovittimen tunnistaminen 1. Kirjoita Laitehallinta Ask me anything -kenttään. Näytön hallinta -ikkuna avautuu. 2. Laajenna Näyttösovittimet. Näyttösovittimen tiedot näytetään. Kuva 2. näyttösovitin Näytön tarkkuuden muuttaminen 1. Klikkaa työpöytää hiiren kakkospainikkeella ja valitse Näyttöasetukset. 2. Klikkaa tai napauta Näytön lisäasetukset. 3. Valitse vaadittu tarkkuus alasvetoluettelosta ja napauta Käytä. Tekniikka ja komponentit 43

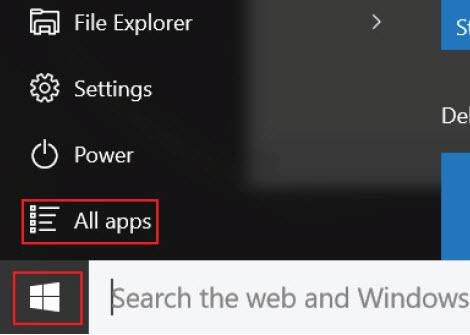

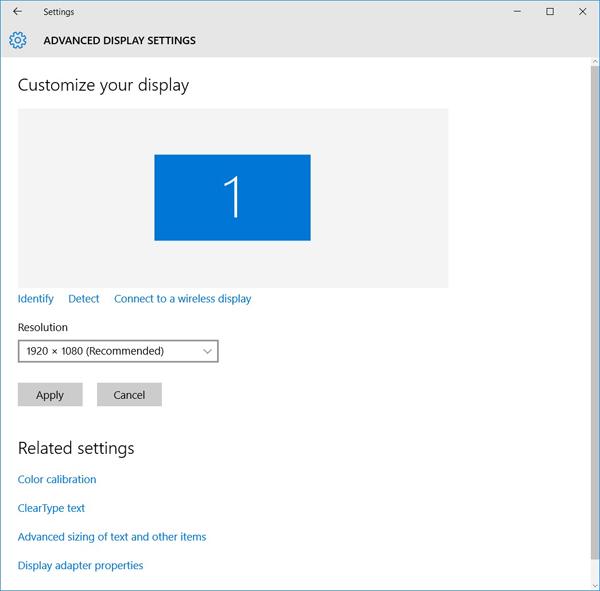

44 Kameran ominaisuudet Tässä järjestelmässä on 5 MP:n etukamera ja 8 MP:n takakamera Kameran tunnistaminen laitehallinnassa Windows 10:ssä 1. Kirjoita Haku-ruutuun laitehallinta ja käynnistä se napauttamalla. 2. Ollessasi laitehallinnassa laajenna Kuvankäsittelylaitteet. Kamerasovelluksen käynnistäminen 1. Napauta tai napsauta Windows-painiketta ja valitse Kaikki sovellukset. 2. Valitse Kamera sovellusluettelosta. 44 Tekniikka ja komponentit

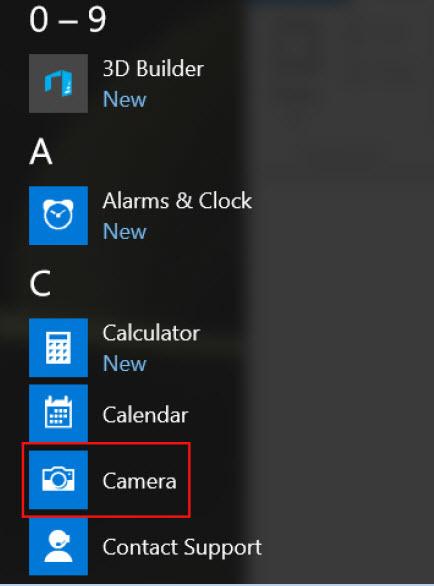

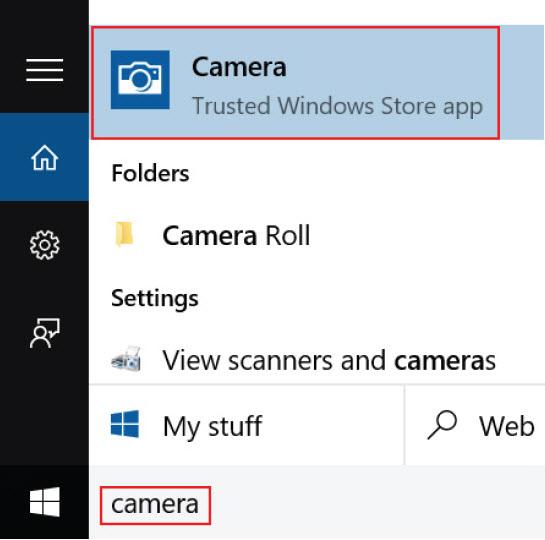

45 3. Jos Kamerasovellusta ei löydy sovellusluettelosta, suorita haku. Kiintolevyvaihtoehdot Tämä järjestelmä tukee M.2 SATA SSD-, M.2 PCIe NVMe SSD- ja M.2 PCIe NVMe SED -kiintolevyjä. Kiintolevyn tunnistaminen BIOSissa 1. Käynnistä (tai käynnistä uudelleen) kannettava tietokone. 2. Kun näyttöön tulee Dell-logo, siirry BIOS-asennusohjelmaan jollain seuraavista tavoista: Näppäimistöllä napauta F2, kunnes esiin tulee BIOS-määritykseen siirtymisen viesti. Siirry käynnistysvalikkoon napauttamalla F12. Tabletti-tilassa paina äänenvoimakkuuden lisäämispainiketta, jolloin näyttöön tulee F12-käynnistysvalinta. Voit myös painaa äänenvoimakkuuden pienennyspainiketta, jolloin voit siirtyä suoraan BIOS-määritykseen. Kiintolevy on kohdan System Information (Järjestelmätiedot) General (Yleistä) -ryhmän luettelossa. Ohjaimet Tässä osassa luetellaan taulutietokoneen mukana toimitetut osat. Tekniikka ja komponentit 45

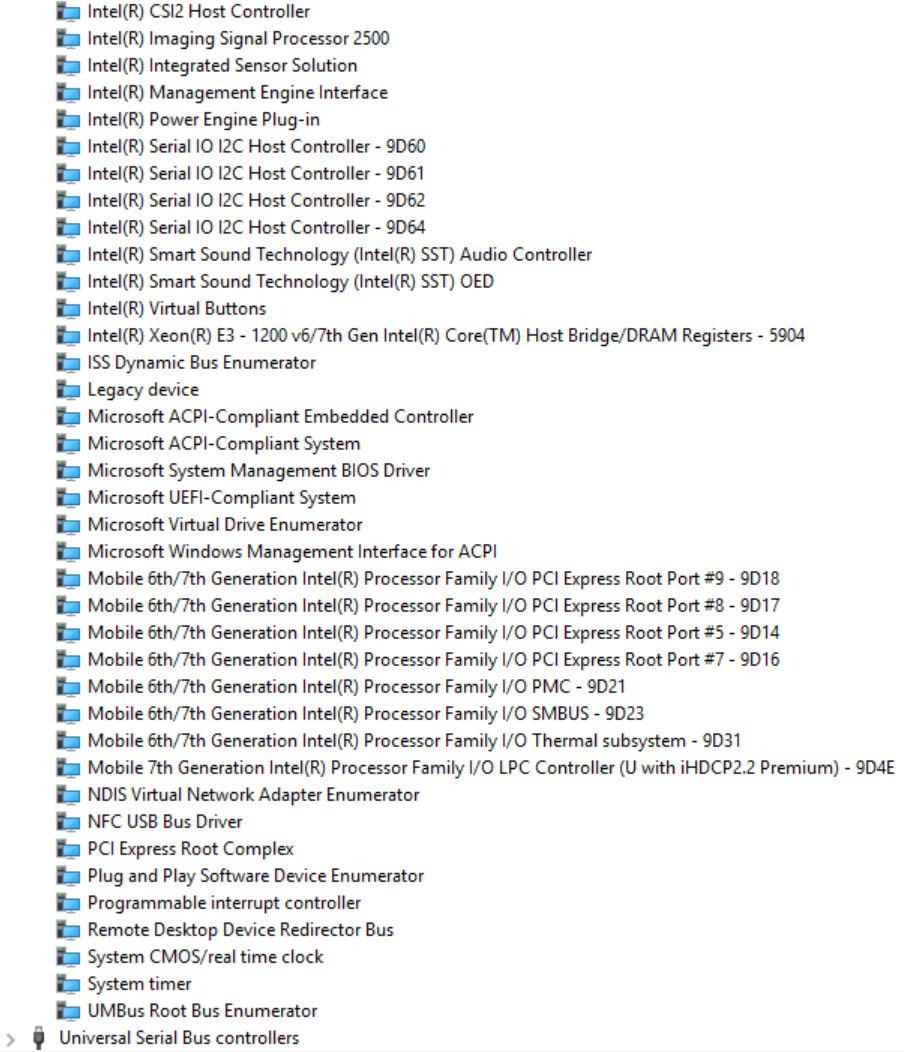

46 Järjestelmäajurit Kuva 3. Järjestelmäajurit 46 Tekniikka ja komponentit

47 Levyasema-ajuri Kuva 4. Levyasema-ajuri Ääni-, video- ja peliohjaimien ajurit Kuva 5. Ääni-, video- ja peliohjaimet Tekniikka ja komponentit 47

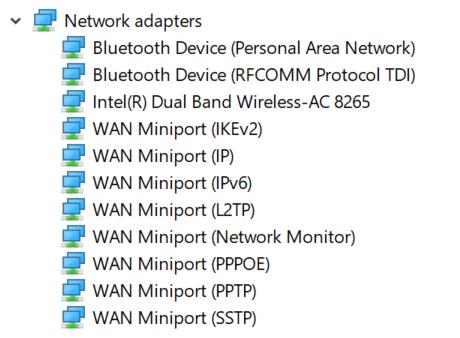

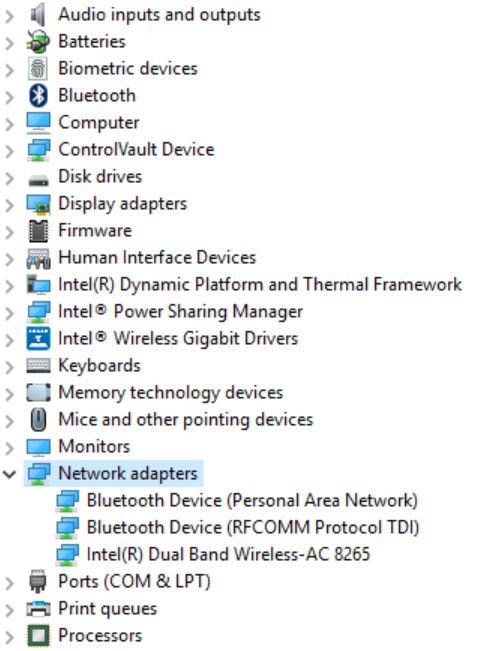

48 Tallennusohjainajurit Kuva 6. Tallennusohjaimet Verkkoajurit Kuva 7. Verkkoajurit 48 Tekniikka ja komponentit

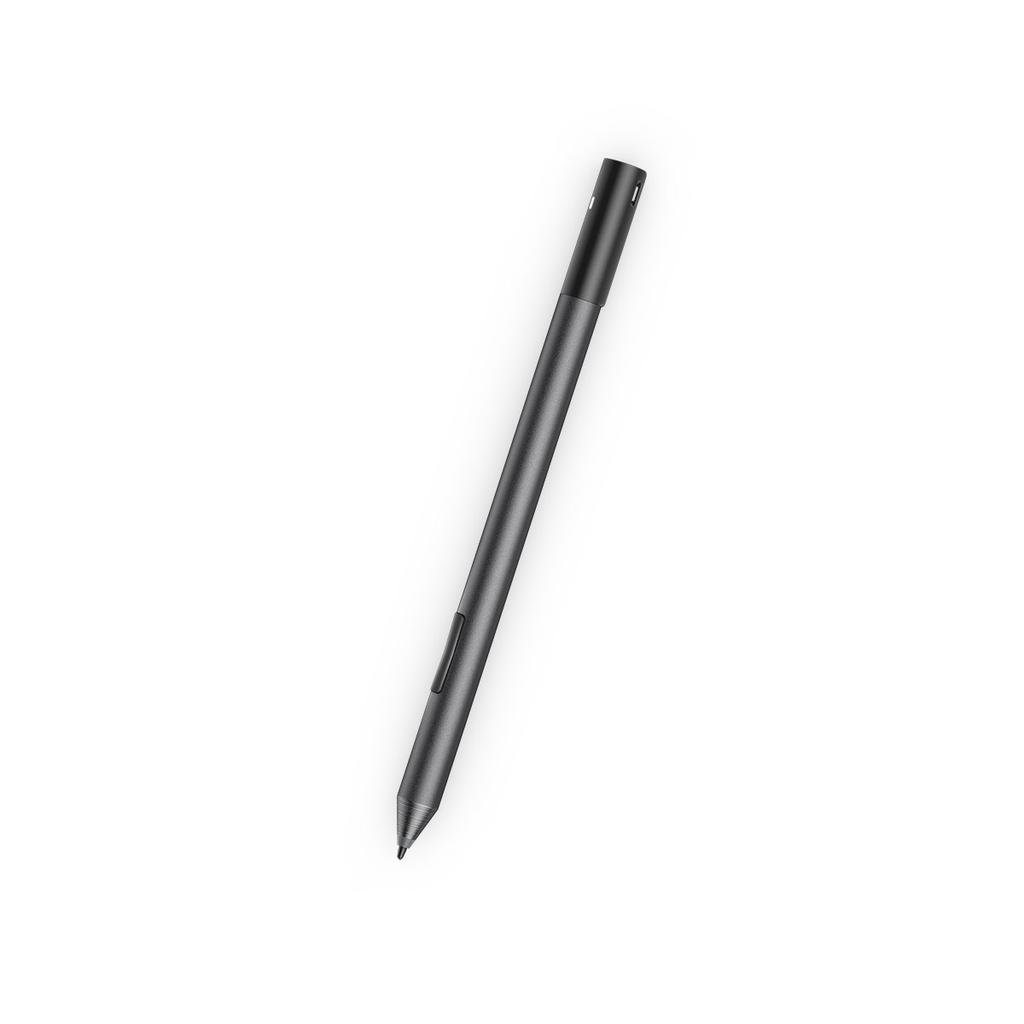

49 Grafiikka-ajuri Kuva 8. Grafiikka-ajuri Dell Active Pen -kynä Tekniikka ja komponentit 49

50 Luonnollinen kirjoitustuntuma, kuin kirjoittaisi tavallisella kynällä paperille Alan johtava tarkkuus, perustuu Wacom feel IT -teknologiaan Aktiivikynä, jossa osoitustoiminto ja paineherkkä pää (2 048 painetasoa) Magneettinen kiinnitystoiminto, jolla kynä kiinnittyy vahvasti sisäisen magneetin avulla Poistettu kynäklipsi ja lisätty yhdistämistoiminto Mukautettavat* kaksi varsipainiketta ja päässä oleva painike Pikakäynnistys ja muistiinpanojen tekeminen lukitusnäytön yli (vaatii Bluetooth-laiteparin muodostamisen) Merkkivalo, joka näyttää Bluetooth-laiteparin muodostamisen tilan 12 kuukauden pariston kesto** AAAA-paristolla **Perustuu kolmen tunnin päivittäiseen käyttöön viitenä päivänä viikossa 50 Tekniikka ja komponentit

51 4 Järjestelmätiedot Suorittimen tekniset tiedot Ominaisuus Tekniset tiedot Tyypit 7. sukupolven Intel Core i3-7130u (3 Mt:n välimuisti, jopa 2,7 GHz), integroitu Intel HD 620 -näytönohjain 8. sukupolven Intel Core i3-8130u (4 Mt:n välimuisti, jopa 3,4 GHz), integroitu Intel HD näytönohjain 8. sukupolven Intel Core i5-8250u (6 Mt:n välimuisti, jopa 3,4 GHz), integroitu Intel HD näytönohjain 8. sukupolven Intel Core i5-8350u (6 Mt:n välimuisti, jopa 3,6 GHz), vpro, integroitu Intel HD näytönohjain 8. sukupolven Intel Core i7-8650u (8 Mt:n välimuisti, jopa 3,9 GHz), vpro, integroitu Intel HD näytönohjain Järjestelmätiedot Ominaisuus Piirisarja DRAM-väyläleveys Tekniset tiedot Integroitu osaksi suoritinta LPDDR3 SDRAM Muistitiedot Ominaisuus Muistikanta Tekniset tiedot Sisäinen muisti Muistikapasiteetti 16 Gt:n SDRAM 4/8 Gt:n SDRAM HUOMAUTUS Muistin koko on kiinteä, eikä sitä voida lisätä. Muistityyppi LPDDR3 (1 866 MHz) LPDDR3 (2 133 MHz) Videotiedot Ominaisuus Tyyppi Tekniset tiedot Intergroitu emolevyyn UMA-ohjain Integroitu Intel HD Graphics 620 (7. sukupolven Intel Core) Integroitu Intel UHD Graphics 620 (8. sukupolven Intel Core) Ulkoisen näytön tuki Valinnainen Dell-sovitin USB (C-tyyppinen) HDMI-/VGA-/ 3.1 Gen1-liitäntään HUOMAUTUS Tukee VGA-, DisplayPort- ja HDMI-liitäntää telakointiaseman (Dell Dock WD15) kautta. Järjestelmätiedot 51

52 Audiotiedot Ominaisuus Tyypit Kontrolleri Stereomuunnin Sisäinen liitäntä Ulkoinen liitäntä Kaiuttimet Sisäinen kaiutinvahvistin Äänenvoimakkuud en säätö Tekniset tiedot Hifi-ääni Realtek ALC bittinen analoginen digitaaliseksi ja digitaalinen analogiseksi Hifi-ääni Mikrofonin tuloliitin, stereokuulokkeiden ja kaiuttimien yleisliitin Kaksi 2 W (RMS) kanavaa kohden Äänenvoimakkuus ylös/äänenvoimakkuus alas -painikkeet Porttien ja liittimien tiedot Ominaisuus Tekniset tiedot Audio Realtek ALC3253 -ohjain Mikrofonin tuloliitin, stereokuulokkeiden ja kaiuttimien liitin Video 2 x DisplayPort USB Type-C:n kautta (valinnainen Thunderbolt 3) Muistikortinlukija MicroSD 4.0 Valinnainen älykortinlukija Mikro-SIM-kortti (usim) mikro-sim-korttipaikka (vain WWAN) USB-portit 1 x USB 3.1 Gen1 (PowerSharen kanssa) 2 x DisplayPort over USB (C-tyyppinen) -liitäntää (valinnainen Thunderbolt 3) Mikro-SIM Valinnainen mikro-sim-korttipaikka (jalustan alla) Turvalukon paikka Nobel-lukkopaikka Kontaktillinen älykortinlukija (valinnainen) Sormenjälkilukija (valinnainen) Kontaktiton älykortinlukija / NFC ControlVault, TPM2.0 Muuta I2C näppäimistöliitäntää varten Tiedonsiirtotiedot Ominaisuudet Langaton yhteys Tekniset tiedot Wi-Fi Display (Miracast) WLAN Qualcomm QCA61x4A ac Dual Band (2x2) Wireless -sovitin ja Bluetooth 4.1 Qualcomm QCA6174A Extended Range ac MU-MIMO Dual Band (2x2) Wi-Fi ja Bluetooth 4.1 Intel Dual-Band Wireless-AC 8265 Wi-Fi + BT Wireless -kortti (2x2). Valinnainen Bluetooth Mobiililaajakaista (WWAN) Qualcomm Snapdragon X7 LTE-A (DW5811e), AT&T, Verizon & Sprint (Yhdysvallat) Qualcomm Snapdragon X7 LTE-A (DW5811e) (EMEA/APJ/ROW) Qualcomm Snapdragon X7 LTE-A (DW5816e, Japani/ANZ/Kiina/Intia) 52 Järjestelmätiedot

53 Ominaisuudet WiGig (valinnainen) Tekniset tiedot Intel Tri-Band Wireless-AC WiGig + Wi-Fi + BT4.2 Wireless Card Kameratiedot Ominaisuus Tekniset tiedot Tyyppi Etukamera 5 MP:n kiinteä tarkennus Takakamera 8 MP:n automaattitarkennus Valinnainen infrapunakamera (Win Hello -yhteensopiva) Anturityyppi Kuvausnopeus CMOS-anturitekniikka (etu- ja takakamera) Enintään 30 ruutua sekunnissa Näyttötarkkuus Etukamera x pikseliä Takakamera x pikseliä Näytön tiedot Ominaisuus Tyyppi Luminanssi Korkeus Leveys Tekniset tiedot Häikäisemätön ja tahriutumista ehkäisevä 12,3":n WVA-kosketusnäyttö (3:2), jossa Corning Gorilla Glass 4 -lasi 340 nitiä 265,56 mm (10,55 tuumaa) 185,06 mm (7,28 tuumaa) Diagonaalinen 312,42 mm (12,3 ) Enimmäistarkkuus 1920 x 1280 Virkistystaajuus Suurimmat katselukulmat vaakasuunta Suurimmat katselukulmat pystysuunta Pikselitiheys 60 Hz +/- 80 +/- 80 0,135 mm Verkkolaitteen tiedot Ominaisuus Tyyppi Tulojännite Ottovirta enintään Tulotaajuus Tekniset tiedot 45 watin USB Type-C, 46 watin pienikokoinen (SFF) USB Type C ja 65 watin USB Type-C V AC 1,3 A / 1,6 A Hz Lähtövirta 20 V / 2,25 A (jatkuva) 15 V / 3 A (jatkuva) 9,0 V / 3 A (jatkuva) 5,0 V / 3 A (jatkuva) Järjestelmätiedot 53

54 Ominaisuus Nimellislähtöjännit e Tekniset tiedot 20 VDC/15 VDC/9 VDC/5 VDC Paino 0,17 kg / 0,37 paunaa (45 W) 0,216 kg / 0,476 paunaa (65 W) Mitat 45 W, USB-C: 0,87 x 2,17 x 3,42 ( 22 x 55 x 87 mm) 45 W, USB-C SFF: 0,87 x 2,17 x 2,36 (22 x 55 x 60 mm) 65 W, USB-C: 0,87 x 2,6 x 3,9 (22 x 66 x 99 mm) Lämpötila-alue Käytön aikana Lämpötila-alue Käytön ulkopuolella 0 40 C ( F) C ( F) Akkutiedot Ominaisuus Tekniset tiedot Tyyppi 3-kennoinen 31,5 Wh:n polymeeriakku sekä ExpressCharge 4-kennoinen 42 Wh:n polymeeriakku sekä ExpressCharge 4-kennoinen 42 WH:n pitkän elinkaaren polymeeriakku 31,5 Wh: Pituus Leveys Korkeus Paino Jännite 42 WHr: Pituus Leveys Korkeus Paino Jännite Käyttöikä Lämpötila-alue 177,6 mm (6,99 tuumaa) 82,6 mm (3,25 tuumaa) 5,5 mm (0,21 tuumaa) 135,0 g (0,29 lb) (126 Gt:n m2 SATA-asema) 11,4 VDC 177,6 mm (6,99 tuumaa) 82,6 mm (3,25 tuumaa) 5,5 mm (0,21 tuumaa) 170 g (0,37 lb) 7,6 VDC 300 purkautumis-/latauskertaa Käytön aikana Lataus: 0 50 C ( F) Purkautuminen: 0 70 C ( F) Käytön ulkopuolella C ( F) Mitat Ominaisuus Paino vain tablet-tietokone (31,5 Wh:n akku ja Tekniset tiedot 857 g (1,89 paunaa) 54 Järjestelmätiedot

55 Ominaisuus 126 Gt:n m2 SATA) Paino Tabletti ja näppäimistö Ottovirta enintään Tekniset tiedot 1 201,8 g (2,65 paunaa) 1,3 A / 1,7 A Leveys 292 mm (11,5 ) Korkeus (vain tablet-tietokone) Korkeus (vain tablet-tietokone ja näppäimistö) 9,76 10,65 mm (0,38 0,42 ) 14,9 15,9 mm (0,59 0,63 ) Syvyys Vain tablet-tietokone: 208,8 mm (8,22 ) Tablet-tietokone ja matkanäppäimistö: 216,4 mm (8,52 ) Ympäristötiedot Lämpötila Käytön aikana Säilytyksessä Suhteellinen kosteus enintään Käytön aikana Säilytyksessä Korkeus enintään Käytön aikana Käytön ulkopuolella Ilman mukana kulkevien epäpuhtauksien taso Tekniset tiedot 0 35 C (32 95 F) C ( F) Tekniset tiedot % (tiivistymätön) % (ei tiivistymistä) Tekniset tiedot m ( ft) m ( ft) G2 tai alempi ISA-S standardin mukaan Järjestelmätiedot 55

56 5 Järjestelmän asennusohjelma Järjestelmän asennusohjelman avulla voit hallita kannettavan tietokoneen laitteistoa ja määrittää BIOS-tason asetuksia. Järjestelmän asennusohjelman kautta voit muuttaa NVRAM-asetuksia, kun lisäät tai poistat laitteita esittää järjestelmän laitteistokokoonpanon ottaa integroituja laitteita käyttöön tai poistaa ne käytöstä määrittää suorituskyvyn ja virranhallinnan kynnysarvot hallita tietokoneen suojausta Aiheet: BIOSin syöttäminen ilman näppäimistöä Järjestelmän asennusohjelman asetukset Järjestelmäloki BIOS:in päivittäminen Järjestelmän ja asennusohjelman salasana BIOSin syöttäminen ilman näppäimistöä 1. Käynnistä tabletti painamalla virtapainiketta. 2. Pidä Volume Up -painike pohjassa Dell-logon ilmestyessä näyttöön. 3. Kun näyttöön ilmestyy F12-käynnistysvalikko, valitse BIOS-asetukset äänenvoimakkuus ylös -painikkeella. 4. Siirry BIOS-asennusohjelmaan painamalla äänenvoimakkuus alas -painiketta. Järjestelmän asennusohjelman asetukset HUOMAUTUS Tässä osassa kuvattuja kohtia ei ehkä ole kaikissa kannettavissa tietokoneissa. Yleiset näytön asetukset Tässä osassa luetellaan pääasialliset tietokoneen laitteisto-ominaisuudet. Vaihtoehto Kuvaus Järjestelmätiedot System Information: Näyttää tiedot BIOS Version (BIOS-versio), Service Tag (Huoltomerkki), Asset Tag (Laitetunnus), Ownership Tag (Hankintatunnus), Ownership Date (Hankintapäivä), Manufacture Date (Valmistuspäivä) ja Express Service Code (Pikahuoltokoodi). Memory Information (Muistitiedot): Näyttää tiedot Memory Installed (Asennettu muisti), Memory Available (Käytettävissä oleva muisti), Memory Speed (Muistin nopeus), Memory Channels Mode (Muistikanavatila), Memory Technology (Muistiteknologia), DIMM A Size (DIMM A -koko) ja DIMM B Size (DIMM B -koko). Processor Information (Suoritintiedot): Näyttää tiedot Processor Type (Suoritintyyppi), Core Count (Ydinten määrä), Processor ID (Suoritintunnus), Current Clock Speed (Sen hetkinen kellotaajuus), Minimum Clock Speed (Minimikellotaajuus), Maximum Clock Speed (Maksimikellotaajuus), Processor L2 Cache (Suorittimen L2-välimuisti), Processor L3 Cache (Suorittimen L3-välimuisti), HT Capable (HT-tuki) ja 64-Bit Technology (64 bitin teknologia). Laitteen tiedot: Näyttää tiedot Primary Hard Drive (Ensisijainen kiintolevy), MiniCard Device (MiniCard-laite), ODD Device (Optinen asema), Dock esata Device (Telakan esata-laite), LOM MAC Address (LOM MAC - osoite), Video Controller (Video-ohjain), Video BIOS Version (Video BIOS -versio), Video Memory (Videomuisti), Panel Type (Näyttötyyppi), Native Resolution (Alkuperäinen tarkkuus), Audio Controller (Ääniohjain), Wi-Fi Device (Wi-Fi-laite), WiGig Device (WiGig-laite), Cellular Device (Matkapuhelinlaite), Bluetooth Device (Bluetooth-laite). 56 Järjestelmän asennusohjelma

57 Vaihtoehto Battery Information Boot Sequence Kuvaus Näyttää akun tilan ja tietokoneeseen kytketyn verkkolaitteen tyypin. Boot Sequence Käyttäjä voi vaihtaa järjestystä, missä tietokone etsii käyttöjärjestelmää. Asetukset ovat: Windows Boot Manager Kaikki vaihtoehdot ovat oletusarvoisesti valittuina. Boot List Options Käyttäjä voi vaihtaa käynnistysluettelon asetuksia: Legacy (Perinteinen) UEFI (Tämä vaihtoehto on oletusarvoisesti käytössä) Käynnistyksen lisäasetukset UEFI Boot Path SecurityOptions Date/Time Tämän vaihtoehdon avulla voit ladata vanhemman vaihtoehdon ROM:t. Kaikki vaihtoehdot ovat oletusarvoisesti poissa käytöstä. Enable Legacy Option ROMs Enable Attempt Legacy Boot Tämän vaihtoehdon avulla voit hallita, kehottaako järjestelmä käyttäjää syöttämään järjestelmänvalvojan salasanan, kun UEFI-käynnistyspolku käynnistetään F12-käynnistysvalikosta. Always, Except Internal HDD (Aina, paitsi sisäisellä kiintolevyllä). Tämä vaihtoehto on oletusarvoisesti käytössä. Always (Aina) Never (Ei koskaan) HUOMAUTUS Näillä asetuksilla ei ole vaikutusta, jos järjestelmänvalvojan salasanaa ei ole asetettu BIOS-asetuksissa. Voit muuttaa päivän ja ajan. System Configuration -näytön asetukset Asetus SMART Reporting Kuvaus Tämä kenttä valvoo, ilmoitetaanko integroitujen asemien kiintolevyvirheet järjestelmän käynnistyksen yhteydessä. Teknologia on osa SMART-spesifikaatiota (Self-Monitoring Analysis and Reporting Technology). Tämä vaihtoehto on oletusarvoisesti pois käytöstä. Enable SMART Reporting (Ota SMART-raportointi käyttöön) USB Configuration Tämä on valinnainen ominaisuus. USB PowerShare Tämä kenttää määrittää integroidun USB-ohjaimen. Jos Boot Support (Käynnistystuki) on käytössä, järjestelmä voi käynnistyä mistä tahansa USB-massatallennuslaitteesta (HDD, muistitikku, levyke). Jos USB-portti on käytössä, siihen liitetty laite on käytössä ja käyttöjärjestelmän käytettävissä. Jos USB-portti ei ole käytössä, käyttöjärjestelmä ei näe porttiin kytkettyä laitetta. Asetukset ovat: Enable USB Boot Support (Ota USB-käynnistystuki käyttöön) oletuksena käytössä Enable External USB Port (Ota ulkoinen USB-portti käyttöön) oletuksena käytössä Always Allow dell docks (Salli aina Dell-telakat) oletuksena käytössä HUOMAUTUS USB-näppäimistö ja -hiiri toimivat aina BIOS-asennusohjelmassa näistä asetuksista riippumatta. Tällä kentällä määritetään USB PowerShare -ominaisuuden käyttäytyminen. Tämä asetus antaa tietokoneen ladata ulkoisia laitteita tallennetulla järjestelmän akkuvirralla USB PowerShare -portin kautta. Tämä asetus on oletuksena pois käytöstä Audio Voit ottaa integroidun ääniohjaimen käyttöön tai poistaa sen käytöstä. Enable Audio (Ota audio käyttöön) - vaihtoehto on oletusarvoisesti valittu. Asetukset ovat: Järjestelmän asennusohjelma 57

58 Asetus Kuvaus Enable Microphone (Ota mikrofoni käyttöön) oletuksena käytössä Enable Internal Speaker (Ota sisäinen kaiutin käyttöön) oletuksena käytössä Näppäimistön valaistus Keyboard Backlight Timeout on Battery Keyboard Backlight with AC Keyboard Backlight Timeout on AC Unobtrusive Mode Miscellaneous Devices Tämän kentän avulla voit valita näppäimistön valaistustoiminnon käyttötilan. Näppäimistön kirkkaustilaksi voidaan asettaa 0 100%. Asetukset ovat: Disabled (Pois käytöstä) oletuksena käytössä Dim (50%) Bright (Kirkas) Keyboard Backlight Timeout (Näppäimistön taustavalon aikakatkaisu) himmenee Battery (Akku) -asetuksella. Se ei vaikuta päänäppäimistön valaistusominaisuuteen. Näppäimistön valaistus tukee erilaisia valaistustasoja. Tällä kentällä on vaikutusta, kun taustavalo on otettu käyttöön. Asetukset ovat: 5 s. 10 s. oletuksena käytössä. 15 s. 30 s. 1 min 5 min 15 min Never (Ei koskaan) Keyboard Backlight with AC (Näppäimistön taustavalo verkkolaitteen kanssa) -asetus ei vaikuta päänäppäimistön valaistusominaisuuteen. Näppäimistön valaistus tukee erilaisia valaistustasoja. Tällä kentällä on vaikutusta, kun taustavalo on otettu käyttöön. Tämä vaihtoehto on oletusarvoisesti käytössä. Keyboard Backlight Timeout (Näppäimistön taustavalon aikakatkaisu) himmenee verkkolaitteen asetuksella. Se ei vaikuta päänäppäimistön valaistusominaisuuteen. Näppäimistön valaistus tukee erilaisia valaistustasoja. Tällä kentällä on vaikutusta, kun taustavalo on otettu käyttöön. Asetukset ovat: 5 s. 10 s. oletuksena käytössä. 15 s. 30 s. 1 min 5 min 15 min Never (Ei koskaan) Jos tämä vaihtoehto on käytössä, näppäinten Fn + F7 painaminen sammuttaa kaikki valot ja äänet järjestelmässä. Jos haluat palata normaaliin toimintaan, paina jälleen Fn + F7. Tämä vaihtoehto on oletusarvoisesti pois käytöstä. Voit ottaa seuraavat laitteet käyttöön tai poistaa ne käytöstä: Enable Front Camera (Ota käyttöön etukamera) oletuksena käytössä Enable Back Camera (Ota käyttöön takakamera) oletuksena käytössä Secure Digital (SD) card (Suojattu digitaalinen (SD) kortti) oletuksena käytössä Secure Digital (SD) card boot (Suojatun digitaalisen (SD) kortin käynnistys Secure Digital (SD) card read-only-mode (Suojatun digitaalisen (SD) kortin Vain luku -tila) System Configuration -näytön asetukset Vaihtoehto Integrated NIC Kuvaus Voit hallita kiinteää LAN-kontrolleria. Asetukset ovat: Disabled (Poissa käytöstä) Sisäinen LAN on poissa käytöstä, eikä käyttöjärjestelmä näe sitä. Enabled (Käytössä) Sisäinen LAN on käytössä. Enabled w/pxe (Käytössä PXE:n kanssa) Sisäinen LAN on käytössä PXE-käynnistyksen kanssa. Tämä vaihtoehto on oletusarvoisesti käytössä. 58 Järjestelmän asennusohjelma

59 Vaihtoehto SATA Operation Drives SMART Reporting Kuvaus Voit määrittää sisäisen SATA-kiintolevyn ohjaimen. Asetukset ovat: Disabled (Ei käytössä) AHCI RAID On (RAID käytössä). Tämä vaihtoehto on oletusarvoisesti käytössä. Käyttäjä voi määrittää sisäiset asemat. Kaikki asemat on otettu oletusarvoisesti käyttöön. Asetukset ovat: SATA- 2 M.2 PCI-e SSD-0 Tämä kenttä määrittää, ilmoitetaanko integroitujen asemien kiintolevyvirheet järjestelmän käynnistyksen yhteydessä. Tämä teknologia on osa SMART(Self Monitoring Analysis and Reporting Technology) -ratkaisua. Tämä vaihtoehto on oletusarvoisesti pois käytöstä. Enable SMART Reporting (Ota SMART-raportointi käyttöön) USB Configuration Tämä on valinnainen ominaisuus. Tämä kenttää määrittää integroidun USB-ohjaimen. Jos Boot Support (Käynnistystuki) on käytössä, järjestelmä voi käynnistyä mistä tahansa USB-laitteesta (HDD, muistitikku, levyke). Jos USB-portti on käytössä, siihen liitetty laite on käytössä ja käyttöjärjestelmän käytettävissä. Jos USB-portti ei ole käytössä, käyttöjärjestelmä ei näe porttiin kytkettyä laitetta. Asetukset ovat: Enable USB Boot Support (Ota USB-käynnistystuki käyttöön) Enable External USB Port HUOMAUTUS Molemmat vaihtoehdot on otettu oletusarvoisesti käyttöön. Dell Type-C dock configuration Thunderbolt Adapter configuration Käyttäjä voi ottaa telakan käyttöön. Asetukset ovat: Always Allow Dell docks (Salli aina Dell-telakointiasemat) oletuksena käytössä. Kun asetus on otettu käyttöön, se mahdollistaa yhteyden Dellin WD- ja TB-sarjan telakoihin (C-tyypin telakat) riippumatta USB- ja Thunderbolt-sovittimien kokoonpanoasetuksista. Kun asetus on poistettu käytöstä, telakoita ohjataan USB- ja Thunderbolt-sovittimen kokoonpanoasetusten kautta. Käyttäjä voi määrittää Thunderbolt -sovittimen suojausasetukset käyttöjärjestelmässä. HUOMAUTUS Suojaustasoja ei sovelleta käynnistystä edeltävässä ympäristössä. Asetukset ovat: Enable Thunderbolt Technology Support (Ota Thunderbolt -teknologiatuki käyttöön) oletuksena käytössä. Enable Thunderbolt Adapter Boot Support (Ota Thunderbolt -sovittimen käynnistystuki käyttöön) Enable Thunderbolt Adapter Boot Support (Ota Thunderbolt -sovittimen esikäynnistysmoduulit käyttöön) Security level - No Security (Suojaustaso ei suojausta) Security level - User Authorization (Suojaustaso käyttäjätodennus) oletuksena käytössä. Security level - Secure Connect (Suojaustaso suojattu yhteys) Security level Display port only (Suojaustaso vain näyttöportti) USB PowerShare Käyttäjä voi tällä vaihtoehdolla ladata ulkoisia laitteita käyttämällä järjestelmän akkuvirtaa USB PowerShare -portin kautta. Tällä kentällä määritetään myös USB PowerShare -ominaisuuden käyttäytyminen. Enable USB PowerShare (Ota USB PowerShare käyttöön) on oletusarvoisesti poissa käytöstä. Audio Voit ottaa integroidun ääniohjaimen käyttöön tai poistaa sen käytöstä. Enable Audio (Ota audio käyttöön) - vaihtoehto on oletusarvoisesti valittu. Asetukset ovat: Enable Microphone (Ota mikrofoni käyttöön) oletuksena käytössä. Enable Internal Speaker (Ota sisäinen kaiutin käyttöön) oletuksena käytössä. Järjestelmän asennusohjelma 59

60 Vaihtoehto Keyboard Illumination Kuvaus Käyttäjä voi valita näppäimistön valaistusominaisuuden käyttötilan. Näppäimistön kirkkaustilaksi voidaan asettaa %. Asetukset ovat: Disabled (Ei käytössä) Dim (Himmeä) Bright (Kirkas) oletuksena käytössä. HUOMAUTUS Asetusta voi muuttaa pikänämmäimelä Fn + F10. Keyboard Backlight Timeout on AC Keyboard Backlight Timeout on Battery Touchscreen Unobtrusive Mode Miscellaneous Devices Tämä ominaisuus määrittää näppäimistön taustavalon aikakatkaisuarvon, kun järjestelmään on kytketty verkkovirtasovitin. Se ei vaikuta näppäimistön päävalaistusominaisuuteen. Näppäimistön valaistus tukee edelleen erilaisia valaistustasoja. Tällä kentällä on vaikutusta, kun taustavalaistus on otettu käyttöön. Asetukset ovat: 5 seconds (5 sekuntia) 0 seconds (0 sekuntia) oletuksena käytössä. 15 seconds (15 sekuntia) 30 seconds (30 sekuntia) 1 minute (1 minuutti) 5 minute (5 minuuttia) 15 minute (15 minuuttia) never (ei koskaan) Käyttäjä voi määrittää, milloin näppäimistön taustavalaistus himmenee, kun virta tulee akusta. Se ei vaikuta näppäimistön päävalaistusominaisuuteen. Näppäimistön valaistus tukee edelleen erilaisia valaistustasoja. Tällä kentällä on vaikutusta, kun taustavalaistus on otettu käyttöön. Asetukset ovat: 5 seconds (5 sekuntia) 0 seconds (0 sekuntia) oletuksena käytössä. 15 seconds (15 sekuntia) 30 seconds (30 sekuntia) 1 minute (1 minuutti) 5 minute (5 minuuttia) 15 minute (15 minuuttia) never (ei koskaan) Käyttäjä voi määrittää, onko kosketusnäyttö otettu käyttöön vai poistettu käytöstä. Vaihtoehto on oletusarvoisesti käytössä. Käyttäjä voi valita vaihtoehdon. Jos vaihtoehto on käytössä, näppäinten Fn + F7 painaminen sammuttaa kaikki valot ja äänet järjestelmässä. Jos haluat palata normaaliin toimintaan, paina jälleen Fn + F7. Tämä vaihtoehto on oletusarvoisesti pois käytöstä. Käyttäjä voi ottaa käyttöön ja poistaa käytöstä sisäisiä laitteita: Enable Camera (Ota kamera käyttöön) oletuksena käytössä. Enable Secure Digital(SD) Card (Ota Secure Digital eli SD-kortti käyttöön) oletuksena käytössä. Secure Digital(SD) Card read only mode (SD-kortti kirjoitussuojattu) Secure Digital(SD) Card Read-Only Mode (Secure Digital eli SD-kortin vain luku -tila) Video-näytön asetukset Vaihtoehto LCD Brightness Kuvaus Voit määrittää näytön kirkkauden virtalähteen mukaan (On Battery (Akku) tai On AC (Verkkovirta)). HUOMAUTUS Videoasetus on näkyvissä ainoastaan, kun tietokoneessa on näytönohjainkortti. 60 Järjestelmän asennusohjelma

61 Tietoturvanäytön asetukset Vaihtoehto Admin Password Kuvaus Mahdollistaa järjestelmänvalvojan salasanan määrittämisen, muuttamisen tai poistamisen. HUOMAUTUS Järjestelmänvalvojan salasana on määritettävä ennen järjestelmä- tai kiintolevysalasanan määrittämistä. Järjestelmänvalvojan salasanan poistaminen poistaa automaattisesti järjestelmä- ja kiintolevysalasanat. HUOMAUTUS Salasanan muutokset astuvat voimaan välittömästi. Asemalla ei oletusarvoisesti ole salasanaa. System Password Mahdollistaa järjestelmän salasanan määrittämisen, muuttamisen tai poistamisen HUOMAUTUS Salasanan muutokset astuvat voimaan välittömästi. Asemalla ei oletusarvoisesti ole salasanaa. M.2 SATA SSD-2 Password Voit määrittää, vaihtaa tai poistaa järjestelmän M.2 SATA SSD -kiintolevyn salasanan. HUOMAUTUS Salasanan muutokset astuvat voimaan välittömästi. Asemalla ei oletusarvoisesti ole salasanaa. Strong Password Password Configuration Password Bypass Password Change Non-Admin Setup Changes UEFI Capsule Firmware Updates TPM 2.0 Security Voit valita edellyttää aina vahvaa salasanaa. Oletusasetus: Enable Strong Password (Ota vahva salasana käyttöön) ei ole valittu. HUOMAUTUS Jos käyttöliittymä on käytössä, järjestelmänvalvojan ja järjestelmän salasanoissa on oltava vähintään yksi iso kirjain ja yksi pieni kirjain, ja salasanan on oltava vähintään 8 merkkiä pitkä. Voit määrittää järjestelmänvalvojan ja järjestelmäsalasanan minimi- ja maksimipituuden. Voit ottaa käyttöön tai poistaa käytöstä järjestelmän ja sisäisen kiintolevyn salasanan ohitusluvan, jos ne on asetettu. Asetukset ovat: Disabled (Ei käytössä). Tämä vaihtoehto on oletusarvoisesti valittu. Reboot bypass (Uudelleenkäynnistysohitus) Käyttäjä voi ottaa käyttöön tai poistaa käytöstä järjestelmä- ja kiintolevysalasanat, kun järjestelmänvalvojan salasana on asetettu. Allow Non-Admin Password Changes (Salli muiden kuin valvojan salasanojen muutokset) Tämä asetus on oletusarvoisesti valittu. Käyttäjä voi määrittää, sallitaanko asennusohjelman asetusten muutokset, kun järjestelmänvalvojan salasana on käytössä. Jos tämä on pois käytöstä, asennusohjelman asetukset on lukittu järjestelmänvalvojan salasanalla. Tämä asetus määrää, salliiko järjestelmä BIOS-päivitykset UEFI-kapselipäivityspakkauksina. Enable UEFI Capsule Firmware Updates (Ota UEFI-kapselilaiteohjelmistopäivitykset käyttöön) - vaihtoehto on oletusarvoisesti käytössä. HUOMAUTUS Tämän asetuksen poistaminen käytöstä estää BIOS-päivitykset sellaisista palveluista kuin Microsoft Windows Update ja Linux Vendor Firmware Service (LVFS). Käyttäjä voi ottaa käyttään TPM:n (Trusted Platform Module) POST:in aikana. Voit valita, näkyykö TPM käyttöjärjestelmässä. Asetus on: TPM - Tämä vaihtoehto on oletusarvoisesti valittu. Clear (Tyhjennä) PPI Bypass for Enable Commands (PPI-ohitus käytössä oleville komennoille) (oletusasetus) Attestation Enable (Vahvistus käytössä). Tämä vaihtoehto on oletusarvoisesti valittu. PPI Bypass for Disable Commands (PPI-ohitus käytöstä poistetuille komennoille) Järjestelmän asennusohjelma 61

62 Vaihtoehto Kuvaus Key Storage Enable (Avaintallennus käytössä). Tämä vaihtoehto on oletusarvoisesti valittu. SHA-256. Tämä vaihtoehto on oletusarvoisesti valittu. VAROITUS Kun TPM päivitetään tai palautetaan entiseen versioon, on suositeltavaa yhdistää tietokone työn ajaksi verkkovirtaan vaihtovirtasovittimen avulla. Muutoin tietokone tai kiintolevy voi vaurioitua. HUOMAUTUS Tämän asetuksen poistaminen käytöstä ei muuta TPM:ään tekemiäsi asetuksia eikä poista tai muuta tietoja tai avaimia, jotka olet ehkä tallentanut TPM:ään. Tämän asetuksen muutokset astuvat voimaan välittömästi. Computrace (R) Voit aktivoida Absolute softwaren valinnaisen Computrace-ohjelmiston tai poistaa sen käytöstä. Asetukset ovat: Deactivate (Poista käytöstä) Disable (Poista käytöstä) Activate (Ota käyttöön) HUOMAUTUS Activate (Ota käyttöön) ja Disable (Ei käytössä) -vaihtoehdot ottavat ominaisuuden käyttöön tai poistavat sen käytöstä pysyvästi, eikä asetusta enää voi muuttaa Oletusasetus: Activate (Ota käyttöön) OROM Keyboard Access Admin Setup Lockout Master Password Lockout SSM Security Mitigation Käyttäjä voi valita mahdollisuuden siirtyä valinnaiseen ROM-määritysnäyttöön painamalla käynnistyksen yhteydessä pikavalintoja. Asetukset ovat: Enabled (Käytössä). Tämä vaihtoehto on oletusarvoisesti valittu. One Time Enable (Käytössä kerran) Disabled (Ei käytössä) Oletusasetus: Enable (Käytössä) Käyttäjä voi estää käyttäjiä siirtymästä asennusohjelmaan, kun järjestelmänvalvojan salasana on käytössä. Enable Admin Setup Lockout (Ota käyttöön valvojan asetusten lukitus) Tämä asetus ei ole oletusarvoisesti käytössä. Käyttäjä voi estää käyttäjiä siirtymästä asennusohjelmaan, kun pääsalasana on käytössä. Kiintolevyn salasanat on nollattava ennen kuin asetusta voidaan muuttaa. Enable Master Password Lockout (Ota käyttöön pääsalasanan lukitus) Tämä asetus ei ole oletusarvoisesti käytössä. Tällä asetuksella voit ottaa käyttöön UEFI SMM Security Mitigation -lisäsuojaukset tai poistaa ne käytöstä. Käyttöjärjestelmä voi käyttää ominaisuutta virtualisointiin pohjautuvalla suojauksella luodun suojatun ympäristön suojaamiseen. SSM Security Mitigation Tämä vaihtoehto on oletusarvoisesti poissa käytöstä. Suojattu käynnistys Vaihtoehto Secure Boot Enable Expert Key Management Custom Mode Key Management Kuvaus Tämä asetus ottaa Secure Boot -ominaisuuden käyttöön tai poistaa sen käytöstä. Disabled (Ei käytössä) Enabled (Käytössä) Oletusasetus: Enabled (Käytössä) Käyttäjä voi muuttaa suojausavaintietokantoja vain, jos mukautettu tila on käytössä. Enable Custom Mode (Ota mukautettu tila käyttöön) vaihtoehto on oletusarvoisesti pois käytöstä. Käyttäjä voi muuttaa suojausavaintietokantoja vain, jos mukautettu tila on käytössä. Vaihtoehdot: PK. Tämä vaihtoehto on oletusarvoisesti valittu. 62 Järjestelmän asennusohjelma

63 Vaihtoehto Kuvaus KEK db dbx HUOMAUTUS Jos poistat Enable Custom Mode (Ota mukautettu tila käyttöön) -tilan käytöstä, kaikki muutokset poistetaan ja avaimet palautetaan oletusasetuksiin. Save to File (Tallenna tiedostoon) -vaihtoehto tallentaa avaimen käyttäjän valitsemaan tiedostoon. Intel-ohjelmistosuojan laajennukset Vaihtoehto Intel SGX Enable Enclave Memory Size Kuvaus Tässä kentässä voit määrittää suojatun ympäristön koodin suorittamiselle/arkaluontoisten tietojen käytölle pääkäyttöjärjestelmässä. Asetukset ovat: Disabled (Ei käytössä) Enabled (Käytössä) Software Controlled (Valvottu ohjelmisto). Tämä vaihtoehto on oletusarvoisesti valittu. Tällä voit varata muistin koon. Muistin kokovaihtoehdot ovat Mt, nämä asetukset ovat oletusarvoisesti poissa käytöstä. Asetukset ovat: 32 Mt 64 MB 128 MB Suorituskykynäytön asetukset Vaihtoehto Multi Core Support Intel SpeedStep C-States Control Intel TurboBoost HyperThread Control Kuvaus Tämä kenttä määrittää, onko suorittimessa otettu käyttöön yksi ydin vai kaikki ytimet. Joidenkin sovellusten suorituskyky paranee käytettäessä lisäytimiä. Tämä vaihtoehto on oletusarvoisesti käytössä. Voit ottaa suorittimen moniydintuen käyttöön tai poistaa sen käytöstä. All (Kaikki) Tämä asetus on oletusarvoisesti käytössä Käyttäjä voi ottaa käyttöön tai poistaa käytöstä suorittimen Intel SpeedStep -tilan. Enable Intel SpeedStep (Ota Intel SpeedStep käyttöön) Oletusasetus: Asetus on käytössä. Voit ottaa ylimääräisen suorittimen lepotilat käyttöön tai poistaa ne käytöstä. C States (Suorittimen tilat) Oletusasetus: Asetus on käytössä. Voit ottaa suorittimen Intel TurboBoost -tilan käyttöön tai poistaa sen käytöstä. Enable Intel TurboBoost (Ota Intel TurboBoost käyttöön) Oletusasetus: Asetus on käytössä. Voit ottaa käyttöön tai poistaa käytöstä suorittimen hypersäieominaisuuden. Disabled (Ei käytössä) Enabled (Käytössä) Tämä vaihtoehto on oletusarvoisesti käytössä. Järjestelmän asennusohjelma 63

64 Virranhallintanäytön asetukset Vaihtoehto AC Behavior Enable Intel Speed Shift Technology Auto On Time USB Wake Support Kuvaus Voit ottaa käyttöön tai poistaa käytöstä sen, että tietokone käynnistyy automaattisesti verkkolaitteen kytkettäessä. Wake on AC (Käynnistä verkkolaitteen ollessa kytkettynä) Tämä vaihtoehto on oletusarvoisesti poissa käytöstä. Käyttäjä voi ottaa Intel Speed Shift Technology -tuen käyttöön tai poistaa sen käytöstä. Kun asetus otetaan käyttöön, käyttöjärjestelmä voi automaattisesti valita tarvittavan suoritintehon. Enable Intel Speed Shift Technology (Ota Intel Speed Shift Technology käyttöön) Tämä vaihtoehto on oletusarvoisesti käytössä. Käyttäjä voi määrittää ajan, joka tietokoneen on käynnistyttävä automaattisesti. Asetukset ovat: Disabled (Ei käytössä) Tämä vaihtoehto on oletusarvoisesti käytössä. Every Day (Päivittäin) Weekdays (Arkipäivisin) Select Days (Tiettyinä päivinä) Voit määrittää, että USB-laitteet voivat herättää järjestelmän valmiustilasta. HUOMAUTUS Tämä ominaisuus toimii ainoastaan verkkolaitetta käytettäessä. Jos verkkolaite irrotetaan valmiustilan aikana, järjestelmän määritys katkaisee virran kaikista USB-porteista akun tehon säästämiseksi. Enable USB Wake Support (Ota käyttöön USB-herätystuki) Wake on Dell USB-C Dock (Dellin C-tyypin USB-telakan herätys) Tämä on oletusasetus. Wireless Radio Control Wake on WLAN Block Sleep Peak Shift Advanced Battery Charge Configuration Primary Battery Charge Configuration Tällä asetuksella järjestelmä havaitsee yhteyden langalliseen verkkoon ja poistaa käytöstä langattoman radiot (WLAN tai WWAN). Kun yhteys langalliseen verkkoon katkeaa, langattomat radiot otetaan uudelleen käyttöön. Mikään vaihtoehto ei ole oletusarvoisesti käytössä. Asetukset ovat: Control WLAN radio (WLAN-radion ohjaus) Control WWAN radio (WWAN-radion ohjaus) Voit ottaa käyttöön tai poistaa käytöstä ominaisuuden, jolla tietokone käynnistyy sammuksista saatunaan LANsignaalin. Disabled (Ei käytössä) Tämä vaihtoehto on oletusarvoisesti valittuna. LAN Only (Vain LAN) WLAN Only (vain WLAN) LAN or WLAN (LAN tai WLAN) Voit estää lepotilaan (S3-tilaan) siirtymisen käyttöjärjestelmässä. Kun asetus on käytössä, järjestelmä ei siirry lepotilaan. Intel Rapid Start poistetaan käytöstä automaattisesti ja OS Power (Käyttöjärjestelmän virta) - vaihtoehto on tyhjä, jos sen asetuksena oli Sleep (S3 state) (S3-lepotila). Block Sleep (S3 State) (Estä lepotila) on oletusarvoisesti poissa käytöstä. Voit minimoida verkkolaitteen virrankulutuksen huippukulutusaikoina. Kun tämä vaihtoehto on otettu käyttöön, järjestelmä toimii vain akulla vaikka verkkolaite olisi kiinnitetty. Enable Peak Shift (Ota Peak Shift -ominaisuus käyttöön) Tämä vaihtoehto on oletusarvoisesti poissa käytöstä. Tämän vaihtoehdon avulla voit maksimoida akun kunnon. Kun otat tämän vaihtoehdon käyttöön, järjestelmä käyttää vakiolatausalgoritmia ja muita tekniikoita työtuntien ulkopuolella akun kunnon parantamiseksi. Enable Advance Battery Charge Mode (Ota edistynyt akun lataustila käyttöön) Tämä vaihtoehto on oletusarvoisesti poissa käytöstä. Voit valita akun lataustilan. Asetukset ovat: Adaptive (Adaptiivinen) Tämä vaihtoehto on oletusarvoisesti käytössä. 64 Järjestelmän asennusohjelma

65 Vaihtoehto Kuvaus Standard (Vakio) Lataa akun täyteen vakionopeudella ExpressCharge (Pikalataus) Akku ladataan nopeasti Dellin pikalataustekniikalla. Primarily AC use (Ensisijaisesti verkkovirta) Custom (Mukautettu) Jos Custom Charge (Mukautettu lataus) on valittuna, voit määrittää myös Custom Charge Start (Mukautetun latauksen aloitus)- ja Custom Charge Stop (Mukautetun latauksen lopetus) -asetukset. HUOMAUTUS Kaikkia lataustiloja ei ehkä voi käyttää kaikkien akkujen kanssa. Jotta voit ottaa tämän vaihtoehdon käyttöön, poista käytöstä Advanced Battery Charge Configuration (Akun latauksen lisäasetukset) -vaihtoehto. Type-C Connector Power Voit määrittää Type-C-liittimien kautta annettavan enimmäisvirran. Asetukset ovat: 7,5 W 15 Watts (15 wattia) Tämä asetus on oletusarvoisesti käytössä. POST-toiminta Vaihtoehto Adapter Warnings Keypad (Embedded) Numlock Enable Fn Key Emulation Fn Lock Options Fastboot Extended BIOS POST Time Kuvaus Voit ottaa käyttöön tai poistaa käytöstä järjestelmän asennusohjelman (BIOS) varoitusilmoitukset tiettyjä verkkolaitteita käytettäessä. Enable Adapter Warnings (Ota sovittimen varoitukset käyttöön) Tämä vaihtoehto on oletusarvoisesti valittu. Käyttäjä voi valita yhden tai kaksi tapaa ottaa kiinteän näppäimistön numeronäppäimistö käyttöön. Fn Key Only (Vain Fn-näppäin) Tämä vaihtoehto on oletusarvoisesti käytössä. By Numlock (Numlock-näppäin) HUOMAUTUS Kun asennus on käynnissä, tällä vaihtoehdolla ei ole vaikutusta. Asennus toimii vain Fn Key Only (Vain Fn-näppäin) -tilassa. Käyttäjä voi valita, että Numlock-ominaisuus otetaan käyttöön tietokoneen käynnistyessä. Enable Network (Ota verkko käyttöön) Tämä asetus on oletusarvoisesti käytössä. Käyttäjä voi valita asetuksen, jossa Scroll Lock -näppäin simuloi Fn-näppäintä. Enable Fn Key Emulation (Ota käyttöön Fn-näppäimen emulointi) Tämä asetus on oletusarvoisesti käytössä. Sallii pikanäppäinyhdistelmän Fn + Esc vaihtaa näppäinten F1 F12 ensisijaisen käyttäytymisen vakio- ja toissijaisten toimintojen välillä. Jos tämä vaihtoehto poistetaan käytöstä, et voi dynaamisesti vaihtaa näiden näppäinten ensisijaista käyttäytymistä. Saatavilla olevat vaihtoehdot ovat: Fn Lock (Fn-lukitus) Tämä vaihtoehto on oletusarvoisesti käytössä. Lock Mode Disable/Standard (Lukitustila poissa käytöstä/vakio) Tämä asetus on oletusasetuksena käytössä. Lock Mode Enable/Secondary (Lukitustila käytössä/toissijainen) Voit vauhdittaa tietokoneen käynnistystä ohittamalla tietyt yhteensopivuusvaiheet. Asetukset ovat: Minimal (Vähin mahdollinen) Tämä vaihtoehto on oletusarvoisesti valittu. Thorough (Läpikotainen) Auto Voit laatia ylimääräisen käynnistystä edeltävän viiveen. Asetukset ovat: 0 seconds (0 sekuntia) Tämä vaihtoehto on oletuksena käytössä. 5 seconds (5 sekuntia) 10 seconds (10 sekuntia) Järjestelmän asennusohjelma 65

66 Vaihtoehto Full Screen Logo Warnings and Errors Kuvaus Voit avata koko näytön logon, jos kuva vastaa näytön tarkkuutta. Asetukset ovat: Enable Full Screen Logo (Ota koko näytön logo käyttöön) Tämä vaihtoehto on oletuksena pois käytöstä. Voit valita BIOS-määrityksessä vaihtoehdot, joiden avulla käynnistys ainoastaan keskeytetään, kun varoituksia ja virheitä havaitaan. Muutoin käynnistys pysäytetään, kunnes käyttäjä vastaa kehotteeseen. Asetukset ovat: Prompt on Warnings and Errors (Anna kehote varoituksista ja virheistä). Tämä vaihtoehto on oletusarvoisesti käytössä. Continue on Warnings (Jatka varoituksia) Jatka varoituksia ja virheitä Virtualisointituen asetukset Vaihtoehto Virtualization VT for Direct I/O Trusted Execution Kuvaus Voit ottaa integroidun Intel Virtualization Technology -ominaisuuden käyttöön tai poistaa sen käytöstä. Enable Intel Virtualization Technology (Ota Intel Virtualization Technology käyttöön) Tämä vaihtoehto on oletusarvoisesti käytössä. Tämä vaihtoehto määrää, voiko Virtual Machine Monitor (VMM) käyttää Intel Virtualization Technology for Direct I/O -tekniikan tarjoamia laitteiston lisäominaisuuksia. Enable VT for Direct I/O (Ota VT suoralle I/O:lle käyttöön) Tämä vaihtoehto on oletusarvoisesti käytössä. Tämä vaihtoehto määrittää, voiko MVMM (Measured Virtual Machine Monitor) käyttää Intel Trusted Execution Technologyn tarjoamia laitteiston lisäominaisuuksia. TPM Virtualization Technology ja Virtualization Technology for Direct I/O on oltava käytössä, jotta tätä ominaisuutta voidaan käyttää. Trusted Execution (Luotettu suoritus) Tämä asetus on oletusarvoisesti pois käytöstä. Wireless-näytön asetukset Asetus Wireless Device Enable Kuvaus Voit ottaa sisäiset langattomat laitteet käyttöön tai poistaa ne käytöstä. WWAN/GPS WLAN/WiGig Bluetooth Kaikki asetukset ovat oletuksena käytössä. HUOMAUTUS WWAN:in IMEI-numero löytyy ulkokotelosta tai WWAN-kortista. Huolto Vaihtoehto Service Tag Asset Tag BIOS Downgrade Kuvaus Näyttää tietokoneen huoltomerkin. Sallii järjestelmän laitetunnuksen luomisen, jos sellaista ei ole määritetty. Tämä asetus ei ole oletusarvoisesti käytössä. Voit ohjata järjestelmän laiteohjelmiston palauttamista edellisiin versioihin. Vaihtoehdot: Allows BIOS Downgrade (Salli vaihto vanhempaan BIOS-versioon) Tämä vaihtoehto on oletusarvoisesti käytössä. 66 Järjestelmän asennusohjelma

67 Vaihtoehto Data Wipe BIOS Recovery Kuvaus Mahdollistaa tietojen turvallisen poistamisen kaikista sisäisistä tallennuslaitteista. Prosessissa noudatetaan teknisiä Serial ATA Security Erase- ja emmc JEDEC Sanitize -tietoja. Vaihtoehdot: Wipe on Next Boot (Tyhjennä seuraavassa käynnistyksessä) Tämä vaihtoehto on oletusarvoisesti poissa käytöstä. Tällä kentällä käyttäjä voi palauttaa järjestelmän tietyistä BIOS-vaurioista käyttäjän ensisijaisella kiintolevyllä tai ulkoisella USB-tikulla olevalla palautustiedostolla. Kun Enabled (Käytössä) -vaihtoehto on valittuna, BIOS tallentaa palautustiedoston käyttäjän ensisijaiselle kiintolevylle. Vaihtoehdot: BIOS Recovery from Hard Drive (BIOS-palautus kiintolevyltä) Tämä vaihtoehto on oletusarvoisesti käytössä. BIOS Auto-Recovery Always Perform Integrity Check System logs -näytön asetukset Asetus BIOS Events Thermal Events Power Events Kuvaus Voit lukea ja tyhjentää järjestelmän asennusohjelman (BIOS) POST-tapahtumat. Käyttäjä voi lukea ja tyhjentää järjestelmän asennusohjelman (Thermal (Lämpö)) -tapahtumat. Käyttäjä voi lukea ja tyhjentää järjestelmän asennusohjelman (Power (Virta)) -tapahtumat. Järjestelmäloki Vaihtoehto BIOS Events Thermal Events Power Events Kuvaus Voit lukea ja tyhjentää järjestelmän asennusohjelman (BIOS) POST-tapahtumat. Käyttäjä voi lukea ja tyhjentää järjestelmän asennusohjelman (Thermal (Lämpö)) -tapahtumat. Käyttäjä voi lukea ja tyhjentää järjestelmän asennusohjelman (Power (Virta)) -tapahtumat. BIOS:in päivittäminen Suositellaan, että päivität BIOS:in (järjestelmän asennusohjelma) vaihtaessasi emolevyn tai päivityksen tullessa saataville. Varmista, että kannettavan tietokoneen akku on täysin ladattu ja että tietokone on kytketty verkkovirtaan. 1. Käynnistä uudelleen kannettava tietokone. 2. Siirry osoitteeseen Dell.com/support. 3. Anna palvelutunnus tai pikahuoltokoodi ja klikkaa Submit (Lähetä). HUOMAUTUS Voit paikantaa palvelutunnuksen klikkaamalla Where is my Service Tag? (Mistä palvelutunnus löytyy?) HUOMAUTUS Jos et löydä palvelutunnusta, klikkaa Detect My Product (Tunnista tuote). Noudata näytön ohjeita. 4. Jos et paikallista tai löydä palvelutunnusta, klikkaa kannettavan tietokoneen tuoteluokkaa. 5. Valitse luettelosta tuotetyyppi. 6. Valitse kannettavan tietokoneen malli ja esiin tulee Product Support (Tuotetuki) -sivu kannettavassa tietokoneessa. 7. Klikkaa Get drivers (Hae ohjaimia) ja klikkaa View All Drivers (Näytä kaikki ohjaimet). Drivers and Downloads -sivu avautuu. 8. Valitse ohjainten ja ladattavien tiedostojen näytössä Operating System (Käyttöjärjestelmä)-alasvetoluettelon alta BIOS. 9. Paikanna tuorein BIOS-tiedosto ja klikkaa Download File (Lataa tiedosto). Voit myös analysoida, mitkä ohjaimet vaativat päivitystä. Voit tehdä tämän klikkaamalla Analyze System for Updates (Analysoi järjestelmä päivitysten varalta) ja noudattamalla näytön ohjeita. 10. Valitse haluamasi latausmenetelmä kohdasta Please select your download method below (Valitse lataustapa); klikkaa Download File (Lataa tiedosto). File Download (Tiedoston lataus) -ikkuna tulee näkyviin. Järjestelmän asennusohjelma 67

68 11. Klikkaa Save (Tallenna) tiedoston tallentamiseksi kannettavaan tietokoneeseen. 12. Klikkaa Run (Suorita) päivitettyjen BIOS-asetusten lataamiseksi kannettavaan tietokoneeseen. Noudata näytön ohjeita. HUOMAUTUS Suosittelemme, ettet päivitä BIOS-versiota useampaan kuin kolmeen tarkistusversioon. Esimerkiksi jos haluat päivittää BIOS:in 1.0-versiosta 7.0-versioon, asenna ensin 4.0-versio ja sitten 7.0-versio. Järjestelmän ja asennusohjelman salasana Taulukko 2. Järjestelmän ja asennusohjelman salasana Salasanan tyyppi Järjestelmän salasana Asennusohjelman salasana Kuvaus Salasana, joka on annettava tietokoneeseen kirjauduttaessa. Salasana, joka on annettava, jotta voidaan siirtyä tietokoneen BIOSasetuksiin ja muuttaa niitä. Voit luoda järjestelmän salasanan ja asennusohjelman salasanan tietokoneen suojaksi. VAROITUS Salasanat tarjoavat perustason suojauksen tietokoneen tiedoille. VAROITUS Jos tietokone ei ole lukittu ja se jätetään valvomatta, kuka tahansa voi käyttää sen tietoja. HUOMAUTUS Järjestelmän ja asennusohjelman salasana -ominaisuus ei ole käytössä. Järjestelmän asennusohjelman salasanan määrittäminen Voit määrittää uuden järjestelmän tai järjestelmänvalvojan salasanan vain, kun tilana on Not Set (Ei määritetty). Voit siirtyä järjestelmän asennusohjelmaan painamalla F2 heti virran kytkemisen tai uudelleenkäynnistyksen jälkeen. 1. Valitse System BIOS (Järjestelmän BIOS)- tai System Setup (Järjestelmän asennusohjelma) -näytöltä Security (Suojaus) ja paina Enter. Security (Suojaus) -näyttö avautuu. 2. Valitse System/Admin Password (Järjestelmän/järjestelmänvalvojan salasana) ja luo salasana Enter the new password (Anna uusi salasana) -kenttään. Valitse järjestelmän salasana seuraavien ohjeiden mukaisesti: Salasanan maksimipituus on 32 merkkiä. Salasana voi sisältää ainoastaan numerot 0-9. Ainoastaan pienet kirjaimet hyväksytään eikä suuria kirjaimia sallita. Vain seuraavat erikoismerkit sallitaan: välilyönti, ( ), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`). 3. Kirjoita sama järjestelmän salasana, jonka annoit aiemmin Confirm new password (Vahvista uusi salasana) -kenttään, ja klikkaa OK. 4. Paina Esc, niin saat viestin, joka kehottaa sinua tallentamaan muutokset. 5. Tallenna muutokset painamalla Y. Tietokone käynnistyy uudelleen. Vanhan järjestelmän asennusohjelman salasanan poistaminen tai vaihtaminen Varmista, että Salasanan tilan lukitus on pois käytöstä (järjestelmäasetuksissa) ennen kuin yrität poistaa tai muuttaa järjestelmän ja/tai määrityksen salasanan. Järjestelmän tai määritysten salasanaa ei voi poistaa tai muuttaa, jos Salasanan tila on lukittu. Voit siirtyä järjestelmän asennusohjelmaan painamalla F2 heti virran kytkemisen tai uudelleenkäynnistyksen jälkeen. 1. Valitse System BIOS (Järjestelmän BIOS) tai System Setup (Järjestelmän asennusohjelma) -ruudulta System Security (Järjestelmän salaus) ja paina Enter. System Security (Järjestelmän salaus) -ruutu avautuu. 68 Järjestelmän asennusohjelma

69 2. Tarkista System Security (Järjestelmän salaus) -ruudulta, että Password Status (Salasanan tila) on Unlocked (Lukitsematon). 3. Valitse System Password (Järjestelmän salasana), muuta vanhaa järjestelmän salasanaa tai poista se ja paina Enter tai Tab. 4. Valitse Setup Password (Asennusohjelman salasana), muuta vanhaa asennusohjelman salasanaa tai poista se ja paina Enter tai Tab. HUOMAUTUS Jos vaihdat järjestelmän ja/tai asennusohjelman salasanan, kirjoita uusi salasana pyydettäessä. Jos poistat järjestelmän ja/tai asennusohjelman salasanan, vahvista poisto pyydettäessä. 5. Paina Esc, niin saat viestin, joka kehottaa sinua tallentamaan muutokset. 6. Tallenna muutokset ja poistu järjestelmän asennusohjelmasta painamalla Y. Tietokone käynnistyy uudelleen. Järjestelmän asennusohjelma 69

70 6 Ohjelma Tässä luvussa luetellaan tuetut käyttöjärjestelmät ja annetaan ajureiden asennusohjeet. Aiheet: Tuetut käyttöjärjestelmät -ohjainten lataaminen ControlVault-ajurit HID-laiteajurit Verkkoajurit Ääniajurit Kiintolevyt Management Engine -käyttöliittymä USB-ajurit Tuetut käyttöjärjestelmät Latitude tablet-tietokone tukee seuraavassa taulukossa ilmoitettuja käyttöjärjestelmiä: Taulukko 3. Käyttöjärjestelmät Tuetut käyttöjärjestelmät Windows Microsoft Windows 10 Pro, 64-bittinen Microsoft Windows 10 Home, 64- bittinen Käyttöjärjestelmän tallennusvälineen tuki Saatavilla USB-tallennusväline -ohjainten lataaminen 1. Käynnistä kannettava tietokone. 2. Siirry osoitteeseen Dell.com/support. 3. Klikkaa Product Support (Tuotetuki), kirjoita kannettavan tietokoneen huoltotunnus ja klikkaa Submit (Lähetä). HUOMAUTUS Jos et tiedä huoltotunnusta, käytä automaattista tunnistusta tai valitse kannettavan tietokonene malli manuaalisesti. 4. Valitse Drivers and Downloads (Ohjaimet ja ladattavat tiedostot). 5. Valitse kannettavaan tietokoneeseen asennettu käyttöjärjestelmä. 6. Selaa alaspäin sivulla ja valitse asennettava ajuri. 7. Klikkaa Download File (Lataa tiedosto) ladataksesi ohjaimen kannettavalle tietokoneelle. 8. Kun lataus on valmis, avaa kansio, johon tallensit ohjaintiedoston. 9. Kaksoisklikkaa ohjaintiedoston kuvaketta ja noudata ohjeita. ControlVault-ajurit Tarkista, onko tietokoneeseen jo asennettu ControlVault-laiteajurit. 70 Ohjelma

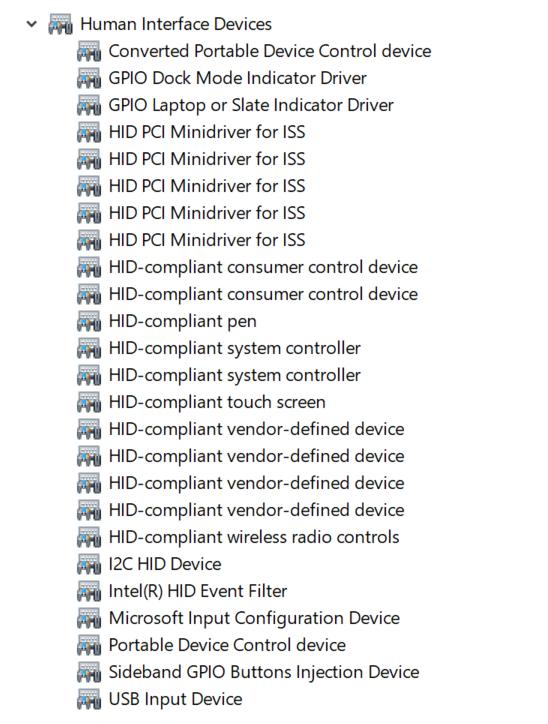

71 HID-laiteajurit Tarkista, onko tietokoneeseen jo asennettu kosketuslevyn ja kannettavan laitteen ajurit. Verkkoajurit Asenna WLAN- ja Bluetooth-ajurit Dellin tukisivustolta. Tarkista, onko tietokoneeseen jo asennettu verkkoajurit. Ohjelma 71

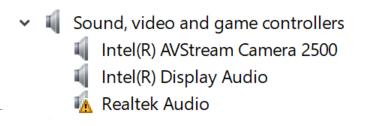

72 Ääniajurit Tarkista, onko tietokoneeseen jo asennettu Realtek-ääniajurit. Kiintolevyt Tarkista, onko tietokoneeseen jo asennettu kiintolevyjen ajurit. 72 Ohjelma
