Latitude in-1. Omistajan opas. Säädösten mukainen malli: T17G Säädösten mukainen tyyppi: T17G001

Transkriptio

1 Latitude in-1 Omistajan opas Säädösten mukainen malli: T17G Säädösten mukainen tyyppi: T17G001

2 Huomautukset, varoitukset ja vaarat HUOMAUTUS: HUOMAUTUKSET ovat tärkeitä tietoja, joiden avulla voit käyttää tuotetta entistä paremmin. VAROITUS: VAROITUKSET kertovat tilanteista, joissa laitteisto voi vahingoittua tai joissa tietoja voidaan menettää. Niissä kerrotaan myös, miten nämä tilanteet voidaan välttää. VAARA: VAARAILMOITUKSET kertovat tilanteista, joihin saattaa liittyä omaisuusvahinkojen, loukkaantumisen tai kuoleman vaara Dell Inc. tai sen tytäryritykset. Kaikki oikeudet pidätetään. Dell, EMC ja muut tavaramerkit ovat Dell Inc:in tai sen tytäryritysten tavaramerkkejä. Muut tavaramerkit voivat olla omistajiensa tavaramerkkejä Tark. A02

3 Sisällysluettelo 1 Järjestelmätiedot...6 Suorittimen tekniset tiedot... 6 Järjestelmätiedot...6 Muistitiedot...6 Videotiedot...7 Audiotiedot... 7 Porttien ja liittimien tiedot... 7 Tiedonsiirtotiedot... 8 Kameratiedot... 8 Näytön tiedot...8 Verkkolaitteen tiedot...9 Akkutiedot...9 Mitat...10 Ympäristötiedot Tabletin käyttö...12 Ruuviluettelo...12 Suositellut työkalut Jalustan käyttöönotto Ennen kuin avaat taulutietokoneen...14 Tabletin sammuttaminen Windows Taulutietokoneen käsittelemisen jälkeen MicroSD- ja mikro-sim-kortti...15 Näyttöpaneeli ja näyttökaapeli...16 Näyttöpaneelin ja näyttökaapelin irrottaminen Näyttö asentaminen...20 Näyttökaapelin irrottaminen...20 Näyttökaapelin asentaminen PCIe-SSD...21 SSD-moduulin irrottaminen SSD-moduulin asentaminen...22 WLAN-kortti WLAN -kortin irrottaminen WLAN-kortin asentaminen...24 Kaiutin...24 Kaiuttimen irrottaminen...24 Kaiuttimen asentaminen...25 Akku...26 Litiumioniakkua koskevat turvallisuusohjeet Akun irrottaminen...26 Akun asentaminen...27 Järjestelmän tuuletin...27 Järjestelmän tuulettimen irrottaminen Sisällysluettelo 3

4 Järjestelmän tuulettimen asentaminen...28 Jäähdytyselementti...28 Jäähdytyselementtikokoonpanon irrottaminen Jäähdytyselementtikokoonpanon asentaminen Etukamera...30 Etukameran irrottaminen Etukameran asentaminen Takakamera...32 Takakameran irrottaminen...32 Takakameran asentaminen...33 Älykorttikehikko Älykorttikehikon irrottaminen...33 Älykorttikehikon asentaminen...34 Telakkakortti...35 Telakkakortin irrottaminen...35 Älykorttikehikon asentaminen...35 Emolevy...36 Emolevyn irrottaminen...36 Emolevyn asentaminen...38 Nappiparisto...39 Nappipariston irrottaminen Nappipariston asentaminen Antenni Antennimoduulin irrottaminen...40 Antennimoduulin asentaminen USH-kortti USH-kortin irrottaminen...42 USH-kortin asentaminen Tekniikka ja komponentit...44 Verkkolaite...44 Suorittimet Suorittimien tunnistaminen Windows 10:ssä...44 Suorittimen käytön tarkistaminen tehtävänhallinnasta...45 Suorittimen käytön tarkistaminen Resurssienvalvonnassa Piirisarja Piirisarjan tunnistaminen Windows 10:n laitehallinnassa...46 Muistin ominaisuudet...47 Järjestelmämuistin asennuksen tarkistaminen...47 Järjestelmämuistin tarkistaminen Muistin testaaminen epsa:lla Näyttövaihtoehdot...48 Näyttösovittimen tunnistaminen...48 Näytön tarkkuuden muuttaminen Kameran ominaisuudet Kameran tunnistaminen laitehallinnassa Windows 10:ssä Kameran käynnistäminen Sisällysluettelo

5 Kamerasovelluksen käynnistäminen...49 Kiintolevyvaihtoehdot...50 Kiintolevyn tunnistaminen BIOSissa...50 Dell Active Pen -kynä Järjestelmän asennusohjelma...52 Järjestelmän asennusohjelman (BIOS) käyttö...52 BIOSin syöttäminen ilman näppäimistöä Järjestelmän asennusohjelman asetukset...53 General-näytön asetukset...53 System Configuration -näytön asetukset Video-näytön asetukset Security-näytön asetukset...55 Secure Boot -näytön asetukset...57 Intel Software Guard Extensions -näytön asetukset Performance-näytön asetukset Power Management -näytön asetukset...58 POST Behavior -näytön asetukset Virtualization Support -näytön asetukset Wireless-näytön asetukset Maintenance-näytön asetukset System logs -näytön asetukset...62 BIOS:in päivittäminen Järjestelmän ja asennusohjelman salasana Järjestelmän salasanan ja asennusohjelman salasanan määrittäminen...63 Vanhan järjestelmän ja/tai asennusohjelman salasanan poistaminen tai vaihtaminen Vianmääritys...65 epsa (Enhanced Pre-boot System Assessment) Ominaisuudet:...65 epsa-diagnoosiapuohjelman suorittaminen LCD:n sisäänrakennettu omatoimitesti BIST (Built-in Self Test)...65 Menetelmä 1 Suorita kannettavan tietokoneen LCD:n sisäänrakennettu omatoimitesti eli BIST Menetelmä 2 Suorita kannettavan tietokoneen LCD:n sisäänrakennettu omatoimitesti eli BIST...66 Menetelmä 3 Suorita kannettavan tietokoneen LCD:n sisäänrakennettu omatoimitesti eli BIST...66 Tabletin merkkivalo...67 Diagnostiikkamerkkivalo...67 Reaaliaikakellon nollaaminen...67 tabletin mukana toimitetun verkkolaitteen tunnistaminen Dellin yhteystiedot...69 Sisällysluettelo 5

6 1 Järjestelmätiedot Aiheet: HUOMAUTUS: Ominaisuudet riippuvat alueesta. Alla luetellaan ainoastaan ne tekniset tiedot, jotka laki vaatii lähetettäväksi tietokoneen mukana. Lisätietoja tietokoneen kokoonpanosta saat siirtymällä kohtaan Ohje ja tuki Windows-käyttöjärjestelmässä ja valitsemalla vaihtoehdon, joka esittää tietokoneen tiedot. Suorittimen tekniset tiedot Järjestelmätiedot Muistitiedot Videotiedot Audiotiedot Porttien ja liittimien tiedot Tiedonsiirtotiedot Kameratiedot Näytön tiedot Verkkolaitteen tiedot Akkutiedot Mitat Ympäristötiedot Suorittimen tekniset tiedot Ominaisuus Tyypit Tekniset tiedot 7. sukupolven Intel-suorittimet Järjestelmätiedot Ominaisuus Piirisarja Tekniset tiedot Integroitu osaksi suoritinta DRAM-väyläleveys Muistitiedot 64-bittinen, kaksi kanavaa Ominaisuus Muistikanta Muistikapasiteetti Tekniset tiedot Sisäinen muisti 4, 8 ja 16 Gt (sisäinen) HUOMAUTUS: Muisti riippuu järjestelmän mukana toimitetusta suorittimesta. 6 Järjestelmätiedot

7 Ominaisuus Muistityyppi Tekniset tiedot LPDDR3 (2 133 MHz) Videotiedot Ominaisuus Tyyppi UMA-ohjain Ulkoisen näytön tuki Tekniset tiedot Intergroitu emolevyyn Intel Integrated HD -näytönohjain Valinnainen Dell-sovitin USB (C-tyyppinen) HDMI-/VGA HUOMAUTUS: Tukee VGA-, DisplayPort- ja HDMI-liitäntää telakointiaseman (Dell Dock WD15) kautta. Audiotiedot Ominaisuus Tyypit Kontrolleri Stereomuunnin Sisäinen liitäntä Ulkoinen liitäntä Kaiuttimet Sisäinen kaiutinvahvistin Tekniset tiedot Hifi-ääni Realtek ALC bittinen analoginen digitaaliseksi ja digitaalinen analogiseksi Hifi-ääni Mikrofonin tuloliitin, stereokuulokkeiden ja kaiuttimien yleisliitin Kaksi 2 W (RMS) kanavaa kohden Äänenvoimakkuuden säätö Äänenvoimakkuus ylös/äänenvoimakkuus alas -painikkeet Porttien ja liittimien tiedot Ominaisuus Audio Tekniset tiedot Realtek ALC3253-CG -ohjain Mikrofonin tuloliitin, stereokuulokkeiden ja kaiuttimien liitin Video Kaksi DisplayPort over USB (C-tyyppinen) -liitäntää Muistikortinlukija Mikro-SIM-kortti (usim) USB-portit MicroSD 4.0 Valinnainen älykortinlukija Valinnainen 1 x USB 3.1 Gen1 (PowerSharen kanssa) Järjestelmätiedot 7

8 Ominaisuus Mikro-SIM Turvalukko Tekniset tiedot Valinnainen mikro-sim-korttipaikka (jalustan alla) Nobel-lukkopaikka Muuta Valinnainen kontaktillinen älykortinlukija ja sormenjälkilukija Windowsin aloituspainike Virtapainike I2C näppäimistöliitäntää varten Tiedonsiirtotiedot Ominaisuudet Langaton yhteys WLAN Tekniset tiedot Wi-Fi Display (Miracast) Qualcomm QCA61x4A ac Dual Band (2x2) Wireless -sovitin ja Bluetooth 4.1 Intel Dual-Band Wireless-AC 8265 Wi-Fi + BT 4.2 Wireless Card (2x2). Valinnainen Bluetooth Mobiililaajakaista (WWAN) Dell Wireless Qualcomm Snapdragon X7 LTE-A Dell Wireless Qualcomm Snapdragon X7 LTE-A Dell Wireless Qualcomm Snapdragon X7 HSPA+ Dell Wireless Telit Intel Ln-930 AP LTE CAT4 WiGig (valinnainen) Kameratiedot Intel Tri-Band Wireless-AC WiGig + Wi-Fi + BT4.2 Wireless Card Ominaisuus Tyyppi Anturityyppi Kuvausnopeus Näyttötarkkuus Tekniset tiedot Etukamera 5 MP:n kiinteä tarkennus Takakamera 8 MP:n automaattitarkennus Infrapunakamera VGA-infrapunakameraValinnainen infrapunakamera (Win Hello -yhteensopiva) CMOS-anturitekniikka (etu- ja takakamera) Enintään 30 ruutua sekunnissa Etukamera x pikseliä Takakamera x pikseliä Näytön tiedot Ominaisuus Tyyppi Luminanssi Tekniset tiedot Häikäisemätön ja tahriutumista ehkäisevä 12,3":n -kosketusnäyttö (3:2), jossa Corning Gorilla Glass 4 -lasi 340 nitiä 8 Järjestelmätiedot

9 Ominaisuus Korkeus Leveys Tekniset tiedot 265,56 mm (10,55 tuumaa) 185,06 mm (7,28 tuumaa) Diagonaalinen 312,42 mm (12,0 ) Enimmäistarkkuus 1920 x 1280 Virkistystaajuus Suurimmat katselukulmat vaakasuunta Suurimmat katselukulmat pystysuunta Pikselitiheys 60 Hz +/- 80 +/- 80 0,135 mm Verkkolaitteen tiedot Ominaisuus Tyyppi Tulojännite Ottovirta enintään Tulotaajuus Lähtövirta Nimellislähtöjännite Paino Tekniset tiedot 45 watin USB Type-C, 46 watin pienikokoinen (SFF) USB Type C ja 65 watin USB Type-C V AC 1,3 A / 1,7 A Hz 2,25 A, 3 A ja 3,25 A 20 VDC/15 VDC/9 VDC/5 VDC 0,385 lbs (45 W) ja 0,476 lbs (65 W) 175 g (45 W) ja 216,2 g (65 W) Mitat Lämpötila-alue Käytön aikana 0,191 x 0,121 x 0,048 tuumaa (45 W) ja 0,217 x 0,145 x 0,048 tuumaa (65 W) 87 x 55 x 22 mm (45 W) ja 99 x 66 x 22 mm (65 W) 0 40 C ( F) Lämpötila-alue Käytön ulkopuolella Akkutiedot C ( F) Ominaisuus Tyyppi Tekniset tiedot 31,5 Wh:n polymeeriakku, ExpressCharge 42 Wh:n polymeeriakku, ExpressCharge 42 Wh:n pitkäkestoinen polymeeriakku Järjestelmätiedot 9

10 Ominaisuus 31,5 Wh: Pituus Leveys Korkeus Paino Jännite Tekniset tiedot 177,6 mm (6,99 tuumaa) 82,6 mm (3,25 tuumaa) 5,5 mm (0,21 tuumaa) 135,0 g (0,29 lb) (126 Gt:n m2 SATA-asema) 11,4 VDC 42 WHr: Pituus Leveys Korkeus Paino Jännite Käyttöikä 177,6 mm (6,99 tuumaa) 82,6 mm (3,25 tuumaa) 5,5 mm (0,21 tuumaa) 170 g (0,37 lb) 7,6 VDC 300 purkautumis-/latauskertaa Lämpötila-alue Käytön aikana Käytön ulkopuolella Mitat Ominaisuus Paino vain tablettietokone (32 Wh:n akku ja 126 Gt:n m2 SATA) Paino Tabletti ja näppäimistö Ottovirta enintään Lataus: 0 50 C ( F) Purkautuminen: 0 70 C ( F) C ( F) Tekniset tiedot 1,89 lbs (856 g) 1,196 kg (2,64 paunaa) 1,3 A / 1,7 A Leveys 292 mm (11,5 ) Korkeus (vain tablettietokone) Korkeus (vain tablettietokone ja näppäimistö) 9,76 mm (0,38 ) 14,9 mm (0,59 ) Syvyys 208,8 mm (8,22 ) Ympäristötiedot Lämpötila Käytön aikana Tekniset tiedot 0 35 C (32 95 F) 10 Järjestelmätiedot

11 Lämpötila Säilytyksessä Suhteellinen kosteus enintään Käytön aikana Säilytyksessä Korkeus enintään Käytön aikana Käytön ulkopuolella Ilman mukana kulkevien epäpuhtauksien taso Tekniset tiedot C ( F) Tekniset tiedot % (tiivistymätön) % (ei tiivistymistä) Tekniset tiedot m ( ft) m ( ft) G2 tai alempi ISA-S standardin mukaan Järjestelmätiedot 11

12 2 Tabletin käyttö Tässä osassa kerrotaan, miten voit käynnistää ja sammuttaa taulutietokoneesi sekä esimerkiksi miten microsd- ja microsim-kortit asennetaan. Aiheet: Ruuviluettelo Suositellut työkalut Jalustan käyttöönotto Ennen kuin avaat taulutietokoneen Taulutietokoneen käsittelemisen jälkeen MicroSD- ja mikro-sim-kortti Näyttöpaneeli ja näyttökaapeli PCIe-SSD WLAN-kortti Kaiutin Akku Järjestelmän tuuletin Jäähdytyselementti Etukamera Takakamera Älykorttikehikko Telakkakortti Emolevy Nappiparisto Antenni USH-kortti Ruuviluettelo Taulukko 1. Latitude in-1 -tabletin ruuvikokoluettelo Komponentti M2.0 x 1,1+1,7 M2.0 x 4,0 M1.6 x 3,0 M2.0 x 2,5 M1.6 x 3,0 M2.0 x 2,0 M2.0 x 3,5 Takakansi 3 Akku 4 Jäähdytyselementti 4 Saranat 4 Näyttöpaneeli 6 Järjestelmän tuuletin 2 WWAN-kortti 1 12 Tabletin käyttö

13 Komponentti M2.0 x 1,1+1,7 M2.0 x 4,0 M1.6 x 3,0 M2.0 x 2,5 M1.6 x 3,0 M2.0 x 2,0 M2.0 x 3,5 WLAN-kortti 1 Älykorttikehikko 3 SSD-kortti 1 Telakointiaseman kiinnike 2 Jalusta 4 Kameramoduuli 2 (etu) 1 (taka) Antennimoduuli 1 Emolevy 4 Suositellut työkalut Tämän asiakirjan menetelmät voivat vaatia seuraavia työkaluja: Ristipääruuviavain #0 ristipäinen ruuviavain #1 ristipäinen ruuviavain Muovipuikko Jalustan käyttöönotto 1 Pidä tablettia pystysuoraan tasaisella pinnalla. 2 Paina tablettia, jotta jalusta avautuu. Tabletin käyttö 13

14 HUOMAUTUS: Jalusta avautuu tabletin pohjassa olevien tappien ansiosta. Ennen kuin avaat taulutietokoneen Seuraavat turvallisuusohjeet auttavat suojaamaan tablet-tietokonetta mahdollisilta vaurioilta ja varmistavat oman turvallisuutesi. Ellei toisin mainita, dokumentin toimenpiteissä oletetaan, että seuraava pätee: Olet perehtynyt taulutietokoneen mukana toimitettuihin turvaohjeisiin. VAARA: Ennen kuin teet mitään toimenpiteitä tablet-tietokoneelle, lue tablet-tietokoneen mukana toimitetut turvallisuusohjeet. Lisää turvallisuusohjeita on Regulatory Compliance -sivulla osoitteessa VAROITUS: On monia korjauksia, jotka voi tehdä vain sertifioinnin saanut teknikko. Käyttäjä saa tehdä vianmääritystä ja yksinkertaisia korjauksia vain tuotedokumentaatiossa kuvatulla tavalla. Voit myös saada ohjeita verkko- tai puhelinpalvelusta ja tukitiimiltä. Takuu ei kata huoltotöitä, joita on tehnyt joku muu kuin Dellin valtuuttama huoltoliike. Lue tuotteen mukana toimitetut turvallisuusohjeet ja noudata niitä. VAROITUS: Maadoita itsesi käyttämällä maadoitusrannehihnaa tai koskettamalla säännöllisesti tietokoneen takaosassa olevaa maalaamatonta metallipintaa, esimerkiksi taulutietokoneen takana olevaa liitintä, jotta staattisen sähköpurkauksia ei pääse syntymään. VAROITUS: Käsittele komponentteja ja kortteja huolellisesti. Älä kosketa komponentteja tai korttien kontaktipintoja. Pidä korteista kiinni niiden reunoista tai metallisesta asetuskehikosta. VAROITUS: Irrottaessasi kaapelia vedä liittimestä tai sen vedonpoistajasta, älä itse kaapelista. Joissain kaapeleissa on lukitusnastoilla varustettu liitin. Jos irrotat tämän tyyppistä kaapelia, paina ensin lukitusnastoista ennen kuin irrotat kaapelin. Kun vedät liitintä ulos, pidä se tasaisesti kohdistettuna, jotta liittimen nastat eivät taitu. Varmista myös ennen kaapelin kytkemistä, että sen molempien päiden liittimet on kohdistettu oikein ja että kaapeli tulee oikein päin. 14 Tabletin käyttö

15 HUOMAUTUS: Taulutietokoneen ja tiettyjen osien väri saattaa poiketa tässä asiakirjassa esitetystä. Voit välttää taulutietokoneen vahingoittumisen, kun suoritat seuraavat toimet ennen kuin avaat taulutietokoneen. 1 Varmista, että työtaso on tasainen ja puhdas, jotta taulutietokoneen kuori ei naarmuunnu. 2 Sammuta taulutietokone. 3 Jos taulutietokone on kytketty telakkaan (telakoitu), kuten valinnaiseen telakkaan tai näppäimistötelakkaan, irrota se telakasta. 4 Irrota verkkolaite taulutietokoneesta. 5 Pidä virtapainiketta painettuna muutaman sekunnin poistaaksesi valmiusvirran emolevyltä. VAROITUS: Estä sähköiskut irrottamalla taulutietokone aina pistorasiasta. VAROITUS: Maadoita itsesi koskettamalla rungon maalaamatonta metallipintaa, kuten tablet-tietokoneen takaosassa olevien korttipaikan aukkojen ympärillä olevaa metallia, ennen kuin kosketat mitään osaa tablet-tietokoneen sisällä. Kosketa työskennellessäsi maalaamatonta metallipintaa säännöllisesti. Näin estät sisäisiä osia vahingoittavan staattisen sähkön muodostumisen. 6 SD-kortin irrottaminen taulutietokoneesta Tabletin sammuttaminen Windows 10 VAROITUS: Vältä tietojen menetys tallentamalla ja sulkemalla kaikki avoimet tiedostot ja sulkemalla kaikki avoimet ohjelmat, ennen kuin sammutat tietokoneen. 1 Napsauta tai napauta. 2 Napsauta tai napauta. Napsauta tai napauta Shut down (Sammuta). HUOMAUTUS: Varmista, että tietokone ja siihen mahdollisesti liitetyt laitteet ovat pois päältä. Jos tietokone ja siihen liitetyt laitteet eivät automaattisesti sammu kun käyttöjärjestelmä sammutetaan, paina ja pidä virtapainiketta painettuna 6 sekunnin ajan. Taulutietokoneen käsittelemisen jälkeen VAROITUS: Jos taulutietokoneen sisään jätetään irrallisia ruuveja, ne saattavat vahingoittaa taulutietokonetta vakavast. 1 Kiinnitä kaikki ruuvit ja tarkista, ettei taulutietokoneen sisällä ole irrallisia ruuveja. 2 Kytke ulkoiset laitteet, lisävarusteet ja johdot, jotka irrotit ennen tablet-tietokoneen käsittelyä. 3 Asenna kaikki muistikortit, SIM-kortti ja muut osat, jotka poistit ennen tabletin käsittelyä. 4 Kiinnitä taulutietokone ja kaikki kytketyt laitteet sähköpistorasiaan. 5 Käynnistä taulutietokone. MicroSD- ja mikro-sim-kortti usim-kortteja voi asentaa vain tabletteihin, joissa on toimitettaessa WWAN-moduuli. 1 Noudata Ennen kuin avaat tabletin -kohdan ohjeita. HUOMAUTUS: Katkaise virta ja poista jäännösvirta ennen vaiheiden suorittamista. 2 Aseta tabletti tasaiselle pinnalle siten, että jalusta osoittaa ylöspäin. HUOMAUTUS: Vedä jalustaa ja avaa sitä 135 astetta, jotta pääset käsiksi microsd- ja mikro-sim-korttipaikkaan. VAROITUS: Älä vedä tai liu uta jalustaa yli 135 astetta, jotta saranat eivät vahingoitu. 3 Liu'uta ja nosta kantta. Tabletin käyttö 15

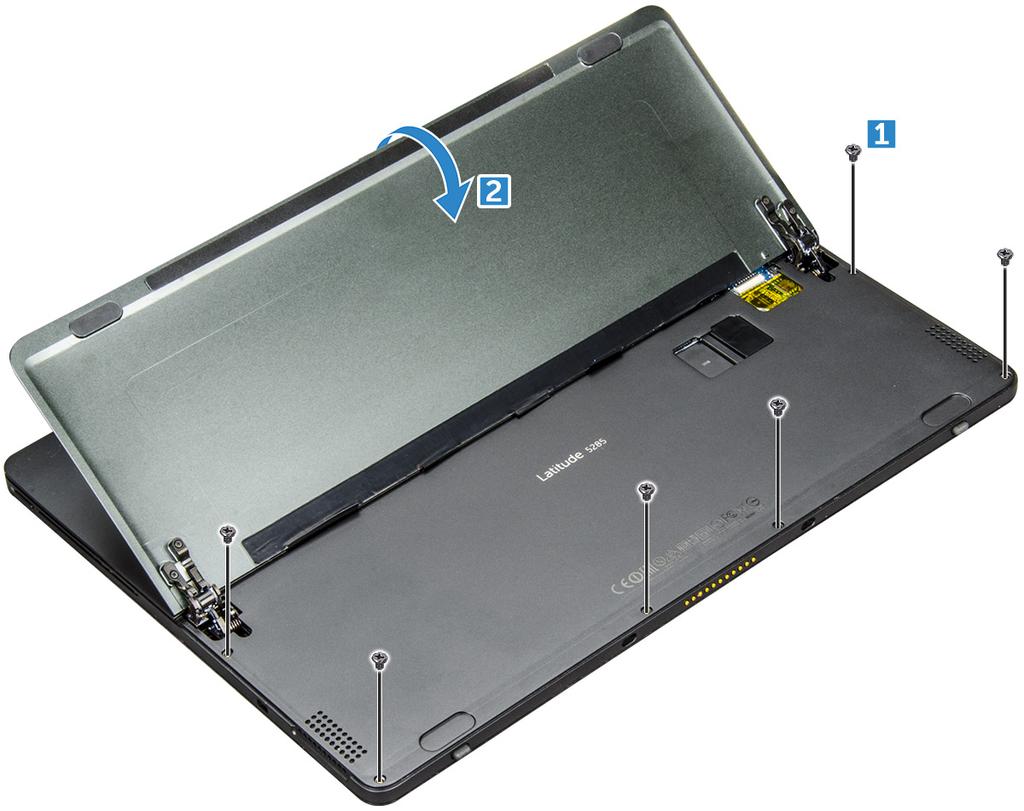

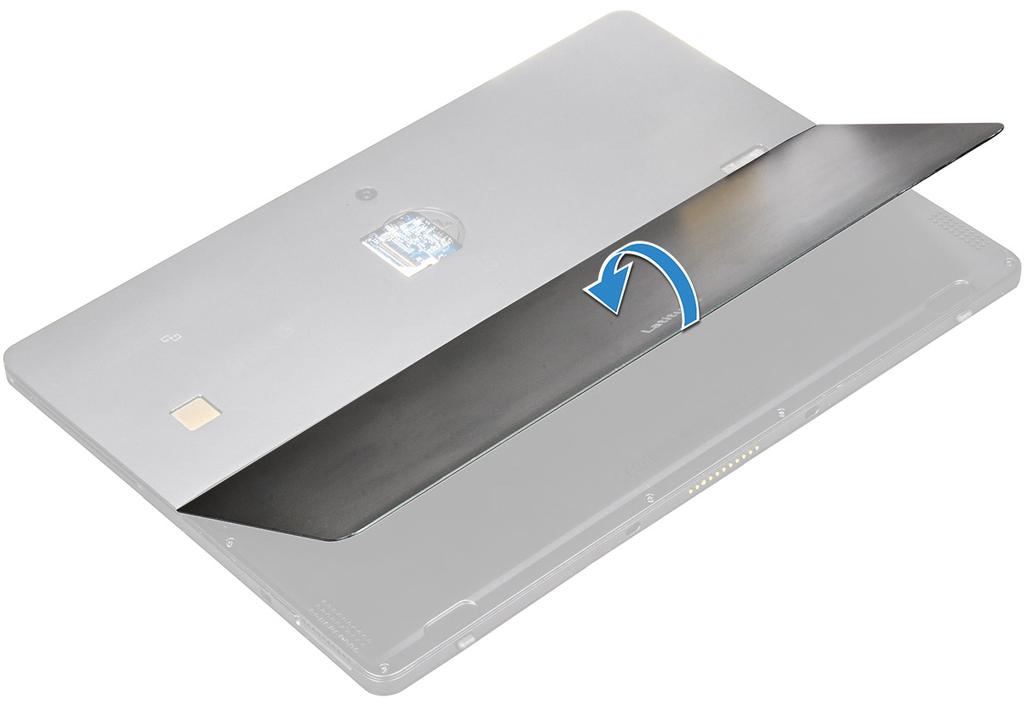

16 HUOMAUTUS: Sammuta tai katkaise virta, niin jäännösvirta häviää ennen microsd- tai mikro-sim-kortin asentamista. 4 Avaa jalustaa 135 asteen kulmaan, jolloin microsd- ja mikro-sim-korttien paikka tulee näkyviin. 5 Aseta SD-kortti ja/tai mikro-sim-kortit osoitettuihin paikkoihin. 6 Kohdista kansi tabletissa oleviin uriin ja liu uta se paikalleen, jolloin microsd- ja mikro-sim-kortit lukittuvat paikalleen. 7 Irrota microsd- ja mikro-sim-kortit samalla tavalla. Näyttöpaneeli ja näyttökaapeli 16 Tabletin käyttö

17 Näyttöpaneelin ja näyttökaapelin irrottaminen 1 Noudata Ennen kuin avaat tabletin -kohdan ohjeita. 2 Irrota seuraavat: a usim/microsd-kortti HUOMAUTUS: usim-kortin paikka on vain tableteissa, joissa on toimitettaessa WWAN-moduuli. 3 Avaa jalusta pitämällä tablettia pystysuunnassa ja painamalla sitä alaspäin. Aseta tabletin näyttö alaspäin. HUOMAUTUS: Jalustan voi avata myös kaiuttimen painanteesta. 4 Aseta tabletti tasaiselle pinnalla ja nosta jalustaa niin, että tabletin pohja on näkyvissä. 5 Näyttö irrottaminen: a Irrota M1.6 x 3,0 mm:n ruuvit, joilla pohjakansi kiinnittyy tablettiin [1]. b Sulje jalusta [2]. Tabletin käyttö 17

18 6 Irrota näyttöpaneelin reunat [2] muovipuikolla [1]. Aloita irrottaminen telakointiportin läheltä näytön alaosasta. HUOMAUTUS: Käännä tabletti ympäri siten, että LCD-paneeli osoittaa ylöspäin. 18 Tabletin käyttö

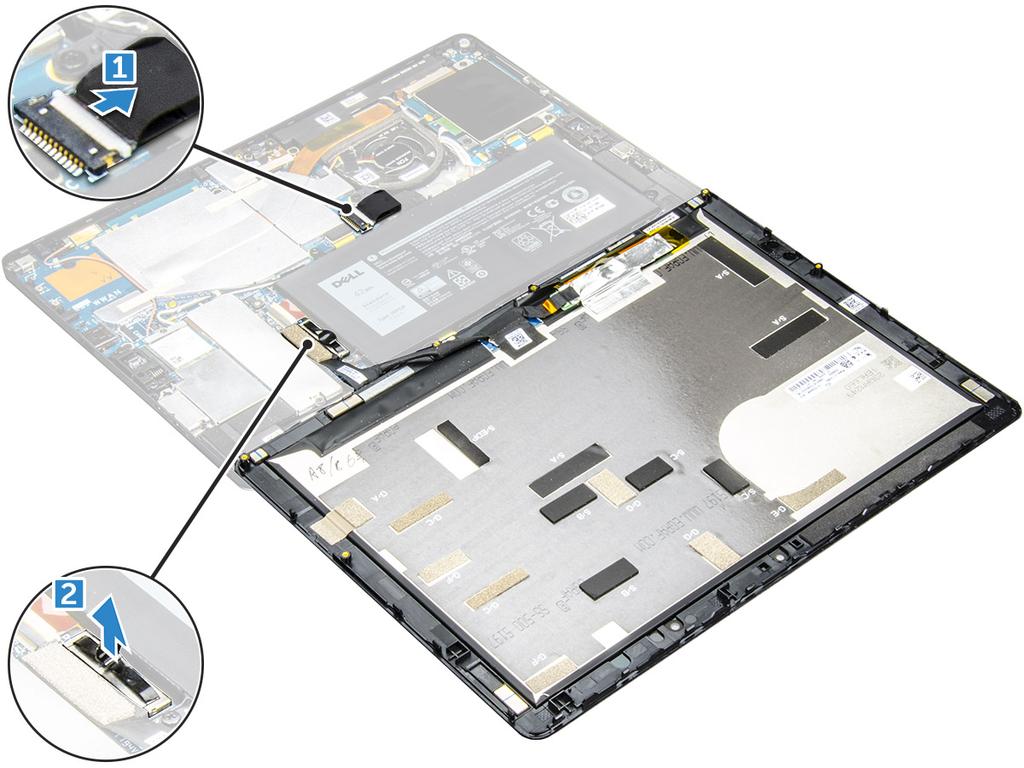

19 7 Aseta näyttöpaneeli tasaiselle pinnalle. 8 Kaapelien irrottaminen: a akun kaapeli emolevystä painamalla [1]. b näytön kaapeli emolevystä vetämällä [2]. Tabletin käyttö 19

20 9 Nosta näyttö tabletista. Näyttö asentaminen 1 Aseta näyttöpaneeli tasaiselle pinnalle. 2 Kytke näyttökaapeli emolevyssä olevaan liittimeen. 3 Kytke akkukaapeli emolevyn liittimeen. 4 Asenna näyttöpaneeli tablet-tietokoneeseen ja paina reunoja, kunnes ne napsahtavat paikalleen. 5 Käännä tablet-tietokone ympäri ja avaa jalusta. 6 Kiinnitä tablet-tietokone näyttöpaneeliin M1.6 x 3,0 mm:n ruuveilla. 7 Asenna seuraavat: a usim/microsd card 8 Noudata Tablet-tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Näyttökaapelin irrottaminen 1 Noudata Ennen kuin avaat tabletin -kohdan ohjeita. 2 Irrota seuraavat: a b usim- ja/tai microsd-kortti näyttöpaneeli 3 Näyttökaapelin irrottaminen: a Irrota kosketusmoduulin kaapelin kiinnittävä teippi [1]. b Irrota kosketusmoduulin kaapeli näyttöpaneelin liittimestä [2]. c Älä irrota näyttökaapelin kiinnittävää teippiä [3]. 20 Tabletin käyttö

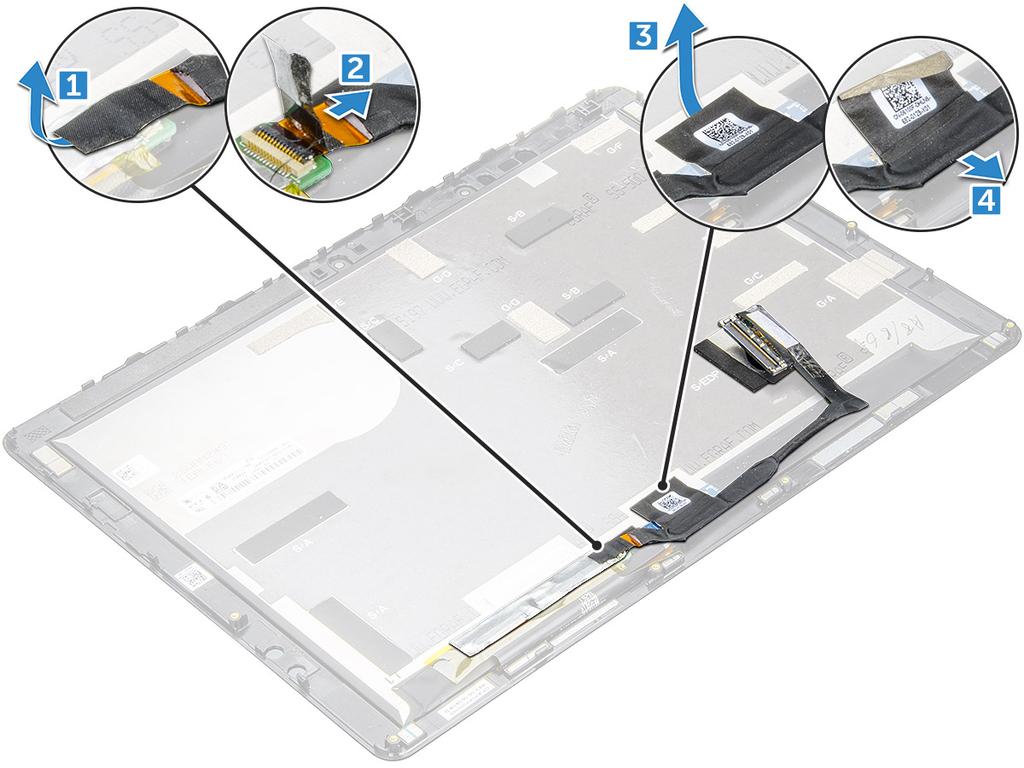

21 d Irrota näyttökaapeli näyttöpaneelin liittimestä [4]. Näyttökaapelin asentaminen 1 Kytke näyttökaapeli näyttöpaneelin liittimeen. 2 Liimaa teippi näyttökaapelin kiinnittämiseksi näyttöpaneeliin. 3 Kytke kosketusmoduulin kaapeli näyttöpaneelin liittimeen. 4 Liimaa teippi kosketusmoduulin kaapelin kiinnittämiseksi näyttöpaneeliin. 5 Asenna seuraavat: a näyttöpaneeli b usim/microsd-kortti HUOMAUTUS: usim-kortti on asennettuna vain tableteissa, joissa on toimitettaessa WWAN-moduuli. 6 Noudata Tabletin sisällä työskentelyn jälkeen -kohdan ohjeita. PCIe-SSD SSD-moduulin irrottaminen 1 Noudata Ennen kuin avaat tabletin -kohdan ohjeita. 2 Irrota seuraavat: a usim/microsd-kortti b HUOMAUTUS: usim-kortin paikka on vain tableteissa, joissa on toimitettaessa WWAN-moduuli. näyttöpaneeli Tabletin käyttö 21

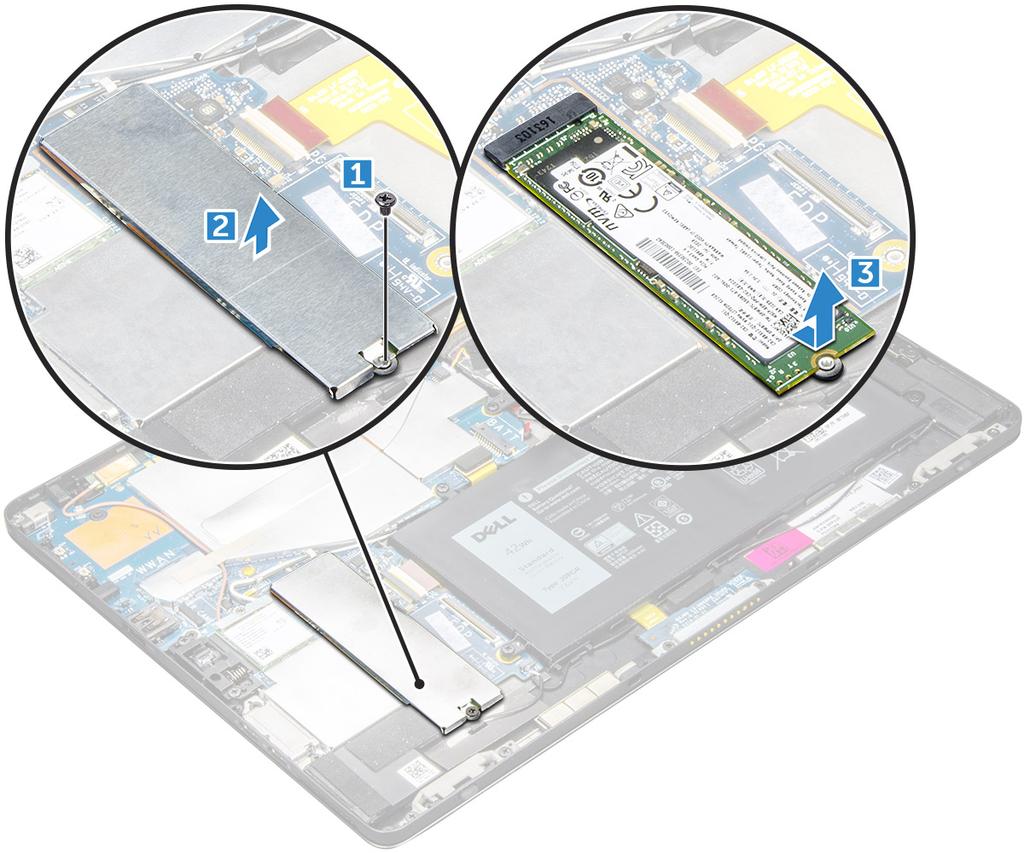

22 3 SSD-moduulin irrottaminen: a Irrota M2.0 x 2,5 mm:n ruuvi, jolla SSD-moduulin suojus on kiinnitetty [1]. b Nosta SSD-moduulin suojus irti tabletista [2]. c Vedä ja nosta SSD-moduuli paikastaan tabletissa [3]. SSD-moduulin asentaminen 1 Aseta SSD-moduuli emolevyn liittimeen. 2 Asenna SSD:n suojalevy SSD-moduuliin. VAROITUS: Varmista suojalevyn oikea asennustapa sovittamalla viisi kiinnikettä emolevyn kiinnikeaukkoihin. Asenna kiinnikkeet varovasti, sillä kiinnikkeet ovat pieniä ja rikkoontuvat helposti. Väärä käsittely johtaa kiinnikkeiden rikkoontumiseen, ja suojalevy on vaihdettava. 3 Kiinnitä SSD:n suojalevy M2.0 x 2,5 mm:n ruuvilla. HUOMAUTUS: Laita suojalevy paikalleen varovasti, jotta kiinnikkeet eivät rikkoonnu. 4 Asenna seuraavat: a b Näyttöpaneeli usim/microsd Mikro-SIM-kortti on asennettuna vain tableteissa, joissa on toimitettaessa WWAN-moduuli. 5 Noudata Tabletin sisällä työskentelyn jälkeen -kohdan ohjeita. 22 Tabletin käyttö

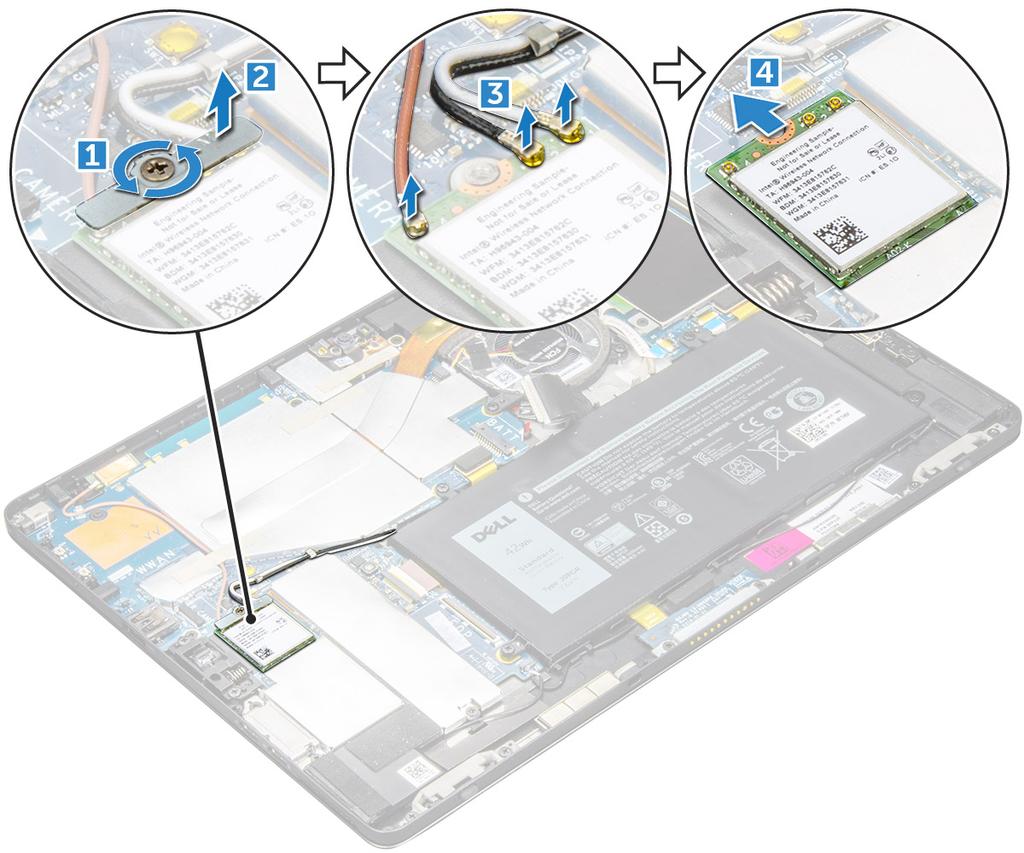

23 WLAN-kortti WLAN -kortin irrottaminen 1 Noudata Ennen kuin avaat tabletin -kohdan ohjeita. 2 Irrota seuraavat: a b usim/microsd-kortti HUOMAUTUS: usim-kortin paikka on vain tableteissa, joissa on toimitettaessa WWAN-moduuli. näyttöpaneeli 3 WLAN-kortin irrottaminen: a Irrota M2.0 x 3,5 mm:n ruuvi, jolla WLAN-kiinnike on kiinnitetty [1],. b Irrota antennikaapelit WLAN-kortista [2]. c Nosta WLAN-korttia ja vedä se irti emolevyn liittimestä [3]. HUOMAUTUS: Järjestelmässä, jonka mukana on toimitettu WiGig-malli, on kytkettynä valinnainen (oranssi) WiGigkaapeli. Tabletin käyttö 23

24 WLAN-kortin asentaminen 1 Aseta WLAN-kortti emolevyn liitäntään. 2 Kytke antennikaapelit WLAN-korttiin. 3 Asenna WLAN-kiinnike WLAN-kortin päälle. 4 Kiinnitä WLAN-kiinnike M2.0 x 3,5 mm:n ruuveilla. 5 Asenna seuraavat: a b näyttöpaneeli usim/microsd HUOMAUTUS: usim-kortti on asennettuna vain tablet-tietokoneissa, joissa on toimitettaessa WWAN-moduuli. 6 Noudata Tablet-tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Kaiutin Kaiuttimen irrottaminen 1 Noudata Ennen kuin avaat tablet-tietokoneen -kohdan ohjeita. 2 Irrota seuraavat: a b Mikro-SIM-/microSD-kortti HUOMAUTUS: Mikro-SIM-kortin paikka on vain tablet-tietokoneissa, joissa on toimitettaessa WWAN-moduuli. näyttöpaneeli 3 Kaiuttimen irrottaminen: a Irrota M SSD -asema HUOMAUTUS: Irrota SSD-asema, jotta kaiuttimien irrottamiseen saadaan tilaa. b Irrota molemmat kaiuttimet järjestelmän kotelosta liikuttamalla muovipuikkoa vastapäivään []. 24 Tabletin käyttö

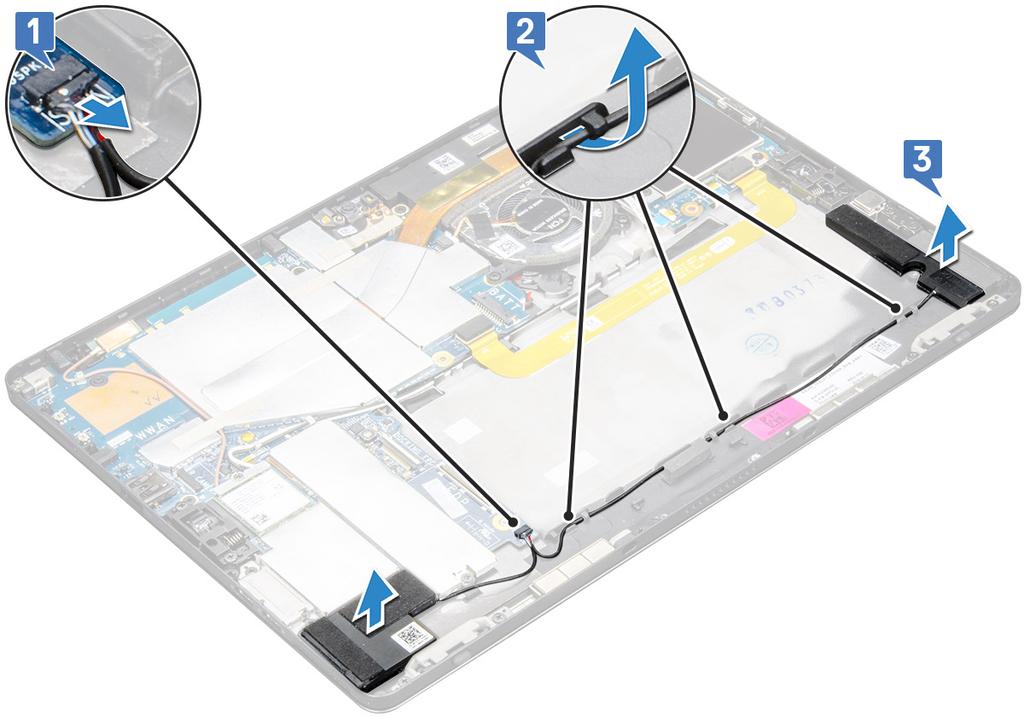

25 c Irrota kaiutinkaapeli emolevyn liittimestä []. Kaiuttimen asentaminen 1 Aseta kaiutin emolevylle. 2 Liitä kaapelit emolevyyn. 3 Liimaa kaiutin järjestelmään painamalla se liimamassaan. 4 Asenna seuraavat: a Näyttöpaneeli b usim/microsd HUOMAUTUS: usim-kortti on asennettuna vain tablet-tietokoneissa, joissa on toimitettaessa WWAN-moduuli. 5 Noudata Tablet-tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Tabletin käyttö 25

26 Akku Litiumioniakkua koskevat turvallisuusohjeet VAROITUS: Käsittele litiumioniakkuja varoen. Pura akun varausta mahdollisimman paljon ennen sen irrottamista järjestelmästä. Se onnistuu irrottamalla verkkolaite järjestelmästä, jotta akku tyhjentyy. Älä murskaa, pudota tai hajota akkua tai lävistä sitä vierailla esineillä. Älä altista akkua tai purettuja akkuja ja akkukennoja korkeille lämpötiloille. Älä kohdista painetta akun pintaan. Älä taivuta akkua. Älä käytä minkäänlaisia työkaluja akun kampeamiseen tai akkua vasten. Jos akku juuttuu laitteeseen turpoamisen takia, älä yritä irrottaa sitä, koska litiumioniakun lävistäminen, taivuttaminen tai murskaaminen voi olla vaarallista. Tällaisessa tilanteessa koko järjestelmä on vaihdettava. Saat lisäohjeita ottamalla yhteyttä osoitteen kautta. Osta aina aitoja akkuja osoitteesta tai valtuutetuilta Dell-kumppaneilta ja -jälleenmyyjiltä. Akun irrottaminen 1 Noudata Ennen kuin avaat tabletin -kohdan ohjeita. 2 Irrota seuraavat: a b usim/microsd-kortti HUOMAUTUS: usim-kortin paikka on vain tableteissa, joissa on toimitettaessa WWAN-moduuli. näyttöpaneeli 3 Akun irrottaminen: a Irrota M2.0 x 4,0 mm:n ruuvit, joilla akku kiinnittyy tablettiin [1]. b Nosta akku ulos tabletista [2]. 26 Tabletin käyttö

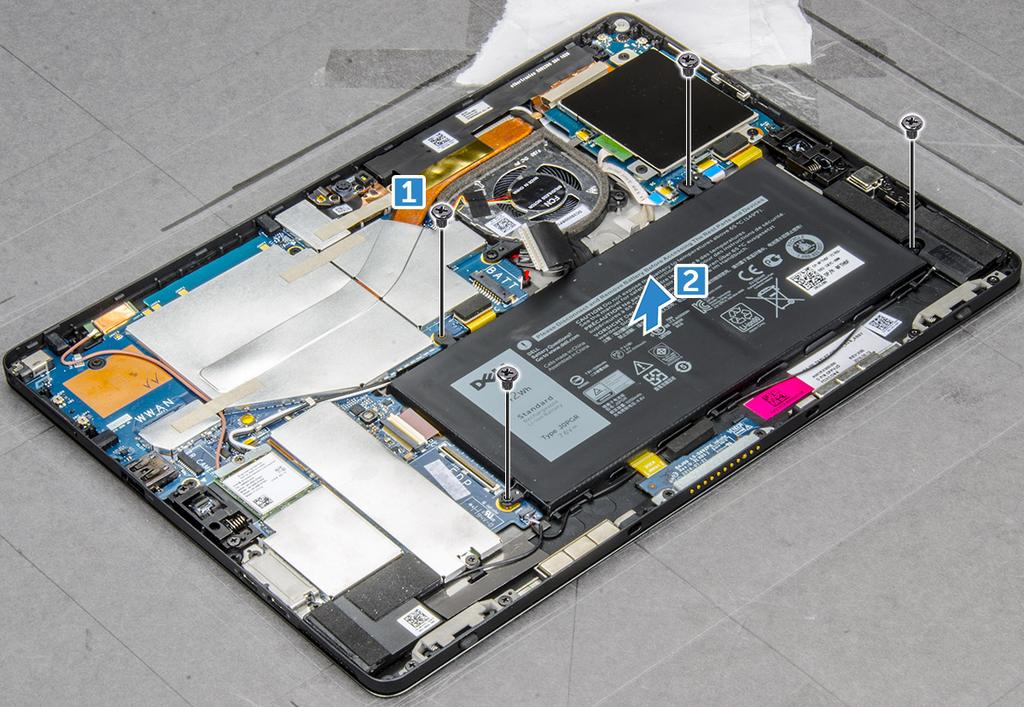

27 Akun asentaminen 1 Aseta akku paikkaansa tablet-tietokoneeseen. 2 Kiinnitä akku tablet-tietokoneeseen M2.0 x 3,0 mm:n ruuveilla. 3 Asenna seuraavat: a b näyttöpaneeli usim/microsd-kortti HUOMAUTUS: usim-kortti on asennettuna vain tablet-tietokoneissa, joissa on toimitettaessa WWAN-moduuli. 4 Noudata Tablet-tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Järjestelmän tuuletin Järjestelmän tuulettimen irrottaminen 1 Noudata Ennen kuin avaat tabletin -kohdan ohjeita. 2 Irrota seuraavat: a b usim/microsd-kortti HUOMAUTUS: Mikro-SIM-kortin paikka on vain tableteissa, joissa on toimitettaessa WWAN-moduuli. Näyttöpaneeli 3 Järjestelmän tuulettimen irrottaminen: a Irrota järjestelmän tuulettimen kaapeli emolevystä [1]. b Irrota järjestelmän tuulettimen kiinnittävät M2.0 x 4,0 mm:n ruuvit. c Nosta järjestelmän tuuletin tabletin [3]. Tabletin käyttö 27

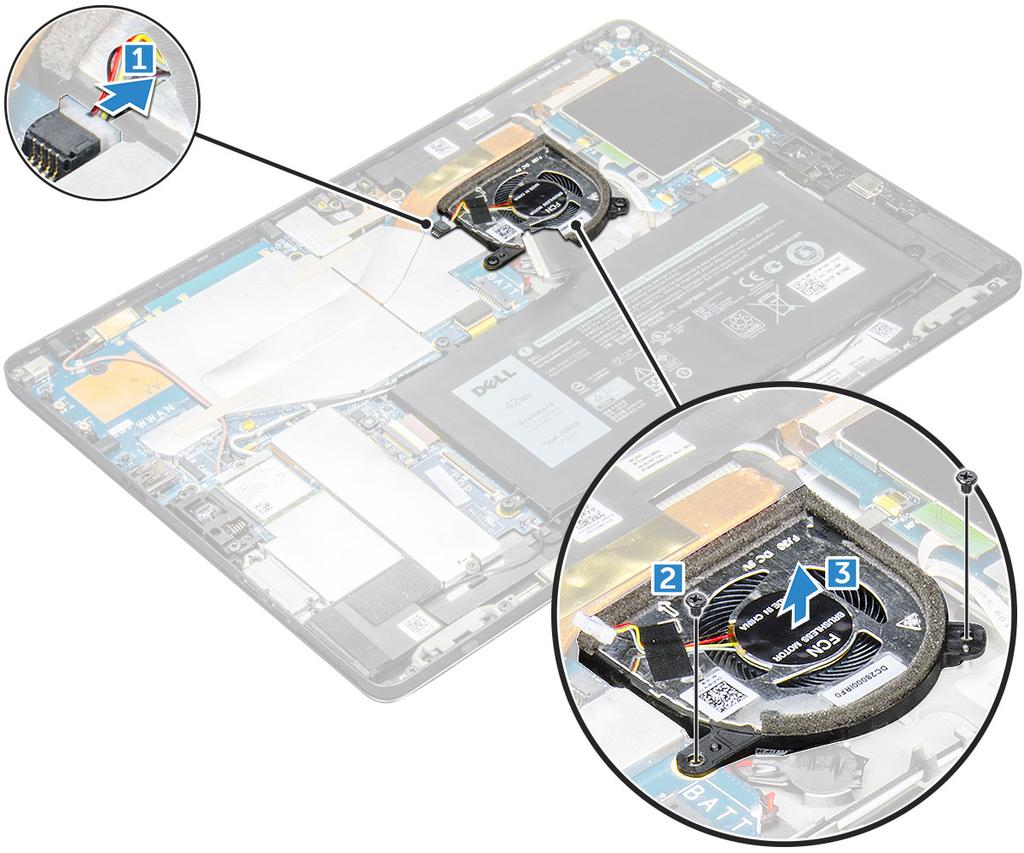

28 Järjestelmän tuulettimen asentaminen 1 Kohdista järjestelmän tuuletin paikalleen emolevyn ruuvipaikkoihin. 2 Kiinnitä järjestelmän tuuletin emolevyyn M2.0 x 3,0 mm:n ruuveilla. 3 Kytke järjestelmän tuulettimen kaapeli emolevyyn. 4 Asenna seuraavat: a näyttöpaneeli HUOMAUTUS: usim-kortti on asennettuna vain tablet-tietokoneissa, joissa on toimitettaessa WWAN-moduuli. b usim/microsd-kortti 5 Noudata Tablet-tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Jäähdytyselementti Jäähdytyselementtikokoonpanon irrottaminen 1 Noudata Ennen kuin avaat tabletin -kohdan ohjeita. 2 Irrota seuraavat: a Mikro-SIM- ja microsd-kortti HUOMAUTUS: Mikro-SIM-kortin paikka on vain tableteissa, joissa on toimitettaessa WWAN-moduuli. 28 Tabletin käyttö

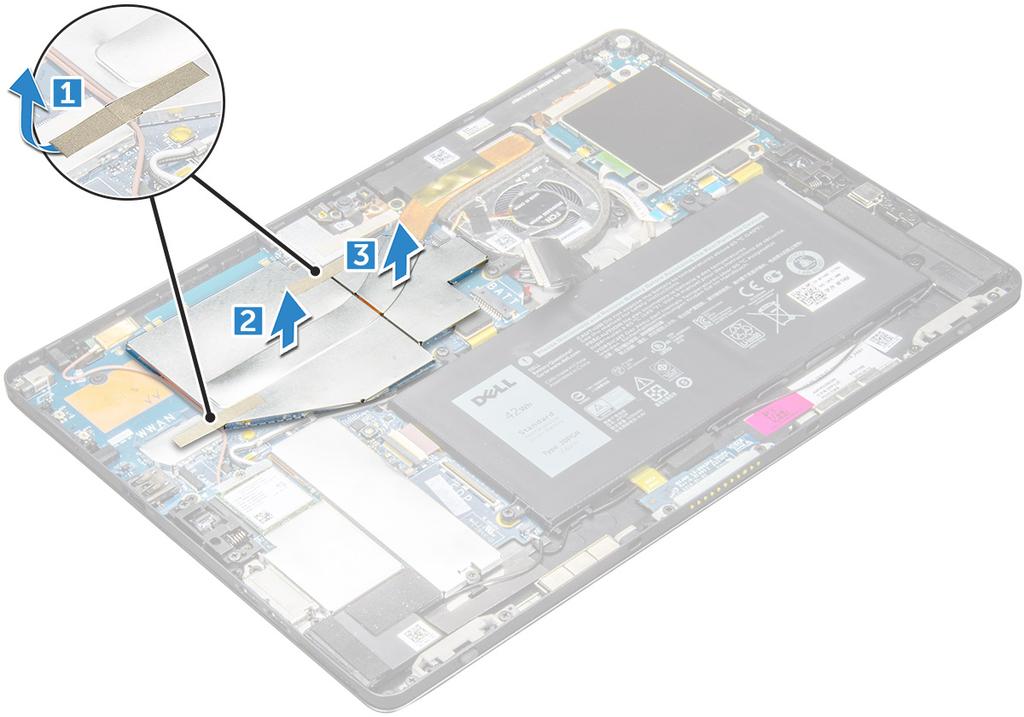

29 b Näyttöpaneeli 3 Jäähdytyselementtikokoonpanon irrottaminen: a Irrota suojakannen kiinnittävät teipit [1]. HUOMAUTUS: Irrota teipit varovasti. Jos teippi vaurioituu, tilalle on tilattava korvaava teippi. Teippi suojaa infrapunakameran kaapelia vaurioilta. Muista kiinnittää teipit, kun asennat tai vaihdat komponenttia. Irrota varovasti neljä sähköä johtavaa teippiä, jotta ne voidaan käyttää uudelleen. b Nosta suojakansia, jotka kiinnittävät jäähdytyselementtikokoonpanon paikalleen [2, 3]. HUOMAUTUS: Irrota musta teippi / kupariteippi, joka kiinnittää infrapunakameran kaapelin infrapunakameran mukana toimitettuun malliin (valinnainen). 4 Jäähdytyselementtikokoonpanon irrottaminen: a Irrota M2.0 x 2,5 mm:n lukkoruuvit, joilla jäähdytyselementti on kiinnitetty tablettiin [1]. HUOMAUTUS: Irrota ruuvit numerojärjestyksessä [1, 2, 3, 4] jäähdytyselementin merkinnän mukaisesti. b Nosta jäähdytyselementtikokoonpano irti tabletista [5]. Tabletin käyttö 29

30 Jäähdytyselementtikokoonpanon asentaminen 1 Kohdista jäähdytyselementtikokoonpano emolevyn ruuvinpidikkeiden kanssa. 2 Kiinnitä jäähdytyselementti emolevyyn M2.0 x 2,5 mm:n ruuveilla. HUOMAUTUS: Kiristä emolevyn ruuvit jäähdytyselementissä olevien numeroiden ilmoittamassa järjestyksessä [1, 2, 3, 4]. 3 Asenna jäähdytyselementtikokoonpanon suojukset. HUOMAUTUS: Liimaa musta teippi / kupariteippi, joka kiinnittää infrapunakameran kaapelin infrapunakameran mukana toimitettuun malliin (valinnainen). 4 Kiinnitä suojukset sähköä johtavilla teipeillä. 5 Peitä jäähdytyselementtikokoonpano kiinnittämällä suojukset. HUOMAUTUS: Suojukset voivat rikkoontua, jos niitä käsittelee varomattomasti. 6 Asenna seuraavat: a b näyttöpaneeli usim/microsd-kortti HUOMAUTUS: usim-kortti on asennettuna vain tableteissa, joissa on toimitettaessa WWAN-moduuli. 7 Noudata Tabletin sisällä työskentelyn jälkeen -kohdan ohjeita. Etukamera 30 Tabletin käyttö

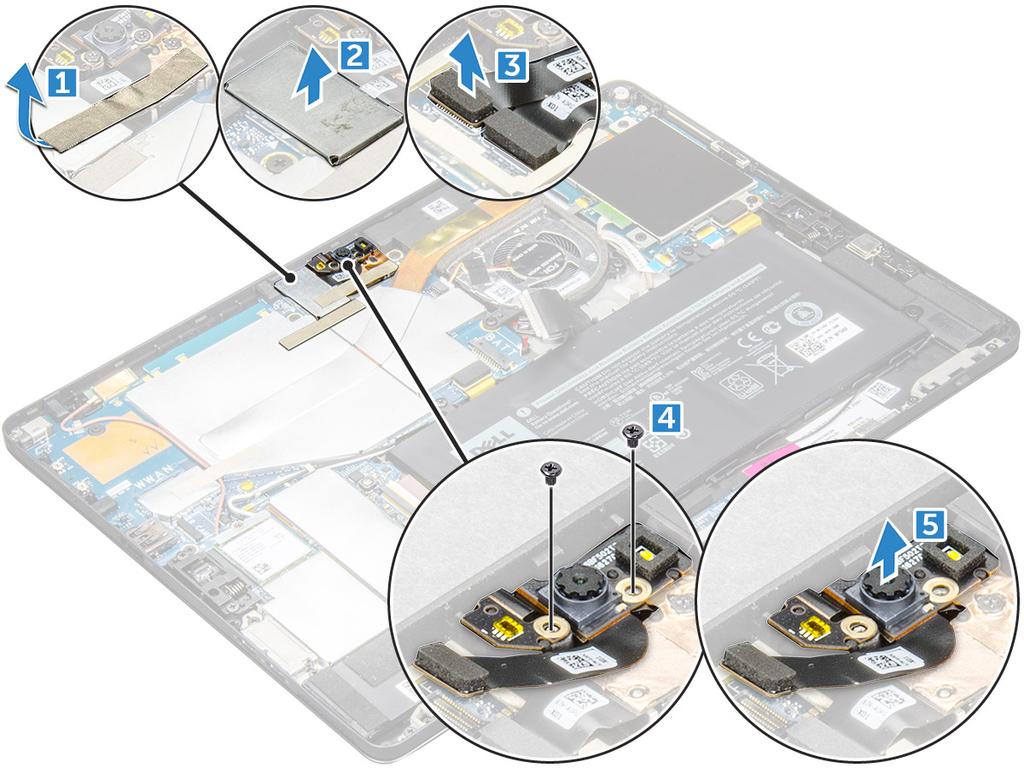

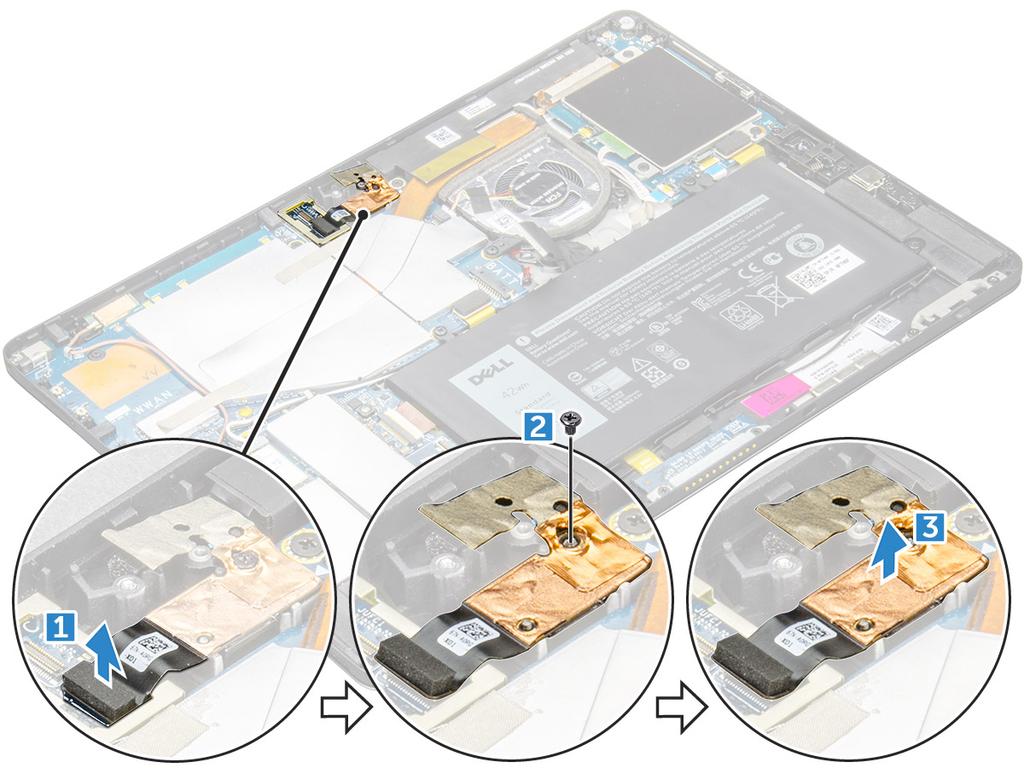

31 Etukameran irrottaminen 1 Noudata Ennen kuin avaat tabletin -kohdan ohjeita. 2 Irrota seuraavat: a b Mikro-SIM- ja microsd-kortti HUOMAUTUS: Mikro-SIM-kortin paikka on vain tableteissa, joissa on toimitettaessa WWAN-moduuli. Näyttöpaneeli 3 Etukameran irrottaminen: a Irrota sähköä johtava teippi, joka peittää kameramoduulin, jäähdytyselementin, antennin ja suojuksen [1]. b Kankea varovasti ja nosta suojusta, joka peittää etukameran [2]. c Kankea ja irrota etukameran kaapeli muovipuikolla [3] HUOMAUTUS: Irrota teippi, jolla etukamera kiinnittyy takakameraan. Etukameran kaapeli on liimattu takakameraan. Poista teippi varovasti ja irrota ruuvi, jolla takakamera on kiinnitetty emolevyyn. d Irrota M1.6 x 3,0 mm:n ruuvit, joilla etukameran moduuli kiinnittyy järjestelmän koteloon [4]. e Irrota ja nosta etukameran moduuli tabletista [5]. Etukameran asentaminen 1 Aseta kameramoduuli tabletin paikkaan. 2 Kiinnitä etukameramoduuli M1.6 x 3,0 mm:n ruuvilla. 3 Kytke etukameran kaapeli emolevyyn. Tabletin käyttö 31

32 HUOMAUTUS: Liimaa teippi, jolla etukamera kiinnittyy takakameraan. 4 Aseta suojakansi etukameran moduulin kiinnittämiseksi. HUOMAUTUS: Käsittele suojakantta varoen, sillä se voi rikkoontua. 5 Liima johtava teippi, joka peittää kameramoduulin, jäähdytyselementin, antennin ja suojakannen. 6 Asenna seuraavat: a näyttöpaneeli b usim/microsd-kortti HUOMAUTUS: usim-kortti on asennettuna vain tableteissa, joissa on toimitettaessa WWAN-moduuli. 7 Noudata Tabletin sisällä työskentelyn jälkeen -kohdan ohjeita. Takakamera Takakameran irrottaminen 1 Noudata Ennen kuin avaat tabletin -kohdan ohjeita. 2 Irrota seuraavat: a b c usim/microsd HUOMAUTUS: Mikro-SIM-kortin paikka on vain tableteissa, joissa on toimitettaessa WWAN-moduuli. Näyttöpaneeli etukamera 3 Takakameran irrottaminen: a Irrota takakameran kaapeli emolevystä [1]. b Poista M1.6 x 3,0 mm:n ruuvi, jolla takakameran moduuli on kiinnitetty [2]. c Nosta kameramoduuli tabletista [3]. 32 Tabletin käyttö

33 Takakameran asentaminen 1 Aseta takakameramoduuli tablet-tietokoneen paikkaan. 2 Kiinnitä takakameramoduuli M1.6 x 3,0 mm:n ruuveilla. 3 Kytke takakameran kaapeli emolevyyn. 4 Asenna seuraavat: a etukamera b näyttöpaneeli c usim/microsd HUOMAUTUS: usim-kortti on asennettuna vain tablet-tietokoneissa, joissa on toimitettaessa WWAN-moduuli. 5 Noudata Tablet-tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Älykorttikehikko Älykorttikehikon irrottaminen HUOMAUTUS: Poista aina älykortti älykortinlukijasta. 1 Noudata Ennen kuin avaat tabletin -kohdan ohjeita. 2 Irrota seuraavat: a usim/microsd-kortti Tabletin käyttö 33

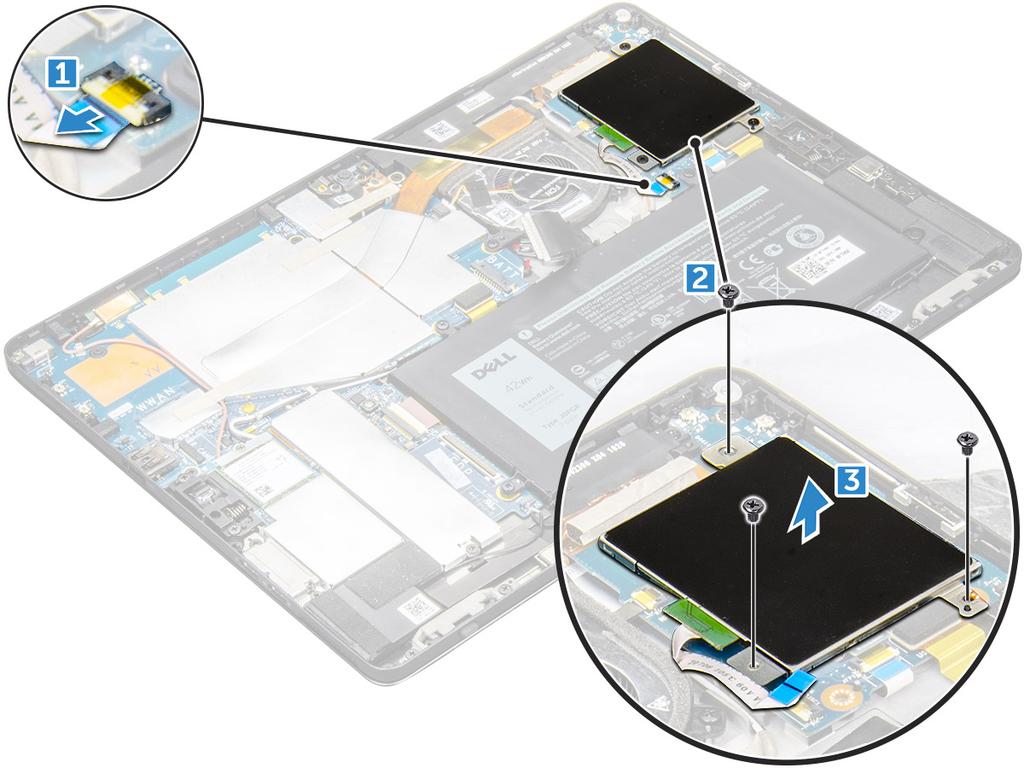

34 b HUOMAUTUS: usim-kortin paikka on vain tableteissa, joissa on toimitettaessa WWAN-moduuli. näyttöpaneeli 3 Kaapelien irrottaminen: a älykorttikaapeli älykorttikehikosta [1]. b Irrota M2.0 x 2,5 mm:n ruuvit älykorttimoduulista [2]. c Nosta älykorttikehikko tabletista [3]. Älykorttikehikon asentaminen 1 Aseta älykorttikehikko tablet-tietokoneen paikkaan. 2 Kiinnitä älykorttikehikko tablet-tietokoneeseen kiinnittämällä M2.0 x 305 mm:n ruuvit. 3 Yhdistä älykorttikaapeli älykorttimoduuliin. 4 Asenna seuraavat: a näyttöpaneeli b usim/microsd-kortti HUOMAUTUS: usim-kortti on asennettuna vain tablet-tietokoneissa, joissa on toimitettaessa WWAN-moduuli. 5 Noudata Tablet-tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. 34 Tabletin käyttö

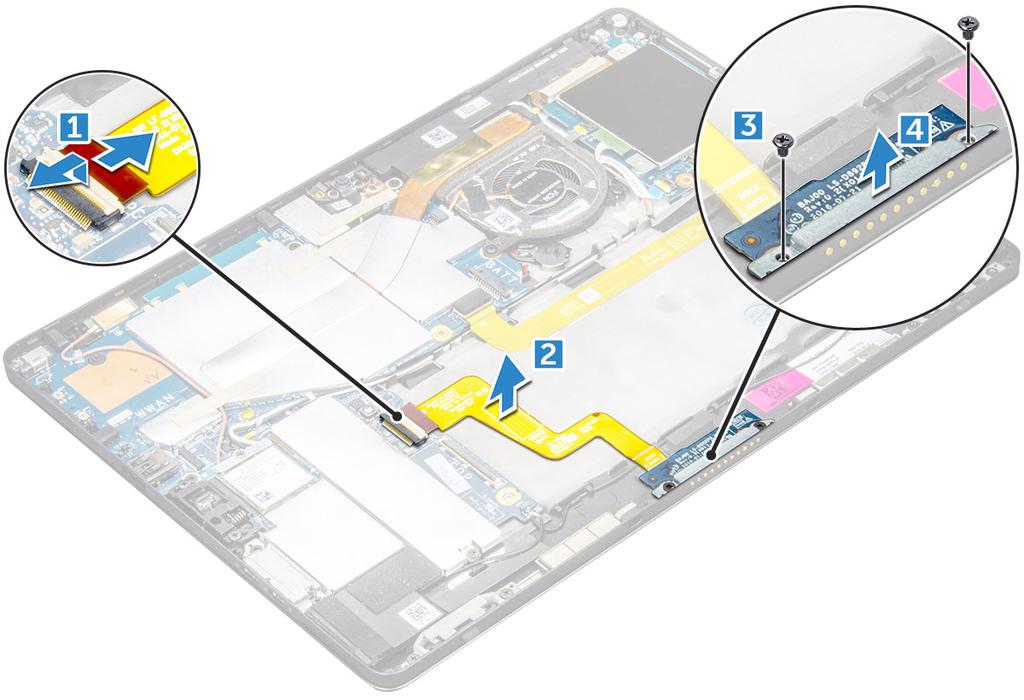

35 Telakkakortti Telakkakortin irrottaminen 1 Noudata Ennen kuin avaat tabletin -kohdan ohjeita. 2 Irrota seuraavat: a b c usim/microsd-kortti HUOMAUTUS: usim-kortin paikka on vain tableteissa, joissa on toimitettaessa WWAN-moduuli. näyttöpaneeli akku 3 Telakkakortin vapauttaminen: a irrota telakkakortin kaapeli emolevystä [1]. HUOMAUTUS: Telakkakortin FPC:n edessä on kaiutinkaapeli. Poista oikeanpuoleinen kaiutin ensin järjestelmästä telakkakortin vapauttamiseksi. b Irrota telakkakortin kaapeli tabletissa olevasta [2]. c Irrota M2.0 x 2,0 mm:n ruuvit, joilla telakkakortin kiinnike kiinnittyy telakkakorttiin [3]. d Nosta telakkakortti tabletista [4]. Nosta telakkakortti paikaltaan, kun kaapeli on irrotettu tarrasta. Älykorttikehikon asentaminen 1 Aseta älykorttikehikko tablet-tietokoneen paikkaan. 2 Kiinnitä älykorttikehikko tablet-tietokoneeseen kiinnittämällä M2.0 x 305 mm:n ruuvit. Tabletin käyttö 35

36 3 Yhdistä älykorttikaapeli älykorttimoduuliin. 4 Asenna seuraavat: a näyttöpaneeli b usim/microsd-kortti HUOMAUTUS: usim-kortti on asennettuna vain tablet-tietokoneissa, joissa on toimitettaessa WWAN-moduuli. 5 Noudata Tablet-tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Emolevy Emolevyn irrottaminen 1 Noudata Ennen kuin avaat tabletin -kohdan ohjeita. 2 Irrota seuraavat: a usim/microsd-kortti b c d e f HUOMAUTUS: Mikro-SIM-kortin paikka on vain tableteissa, joissa on toimitettaessa WWAN-moduuli. näyttöpaneeli akku SSD-kortti järjestelmän tuuletin WLAN-kortti g h i HUOMAUTUS: WWAN-kortin irrottaminen (valinnainen) etukamera takakamera jäähdytyselementti 3 Irrota seuraavat kaapelit emolevystä: a telakkakortin kaapeli [1] b kaiutinkaapeli [2] c USH-kortin kaapeli [3] 36 Tabletin käyttö

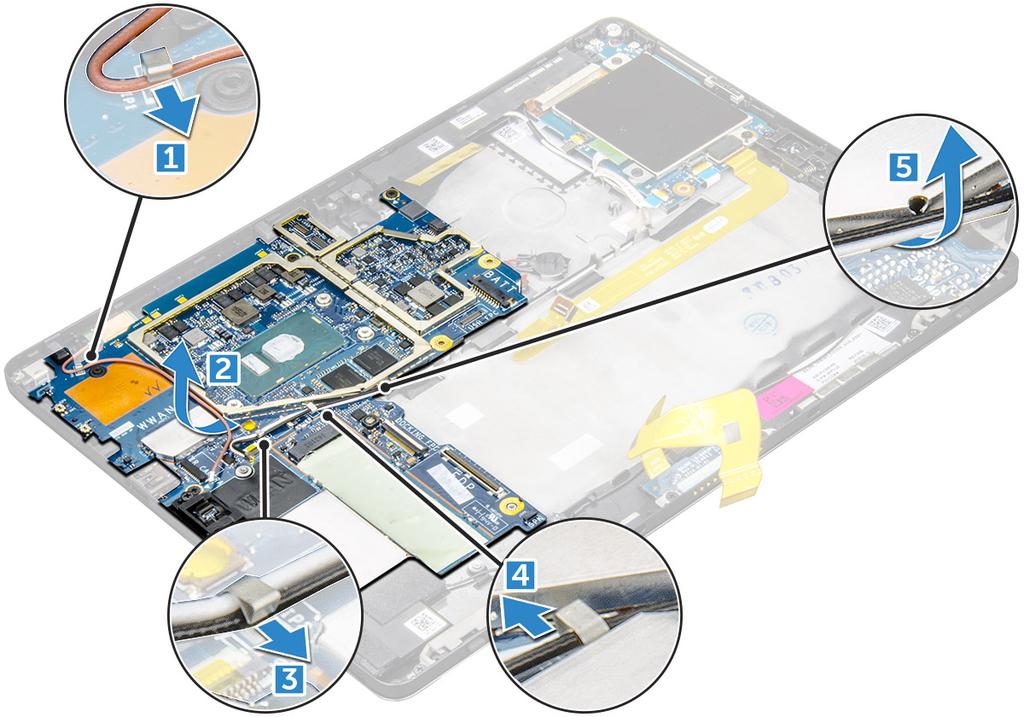

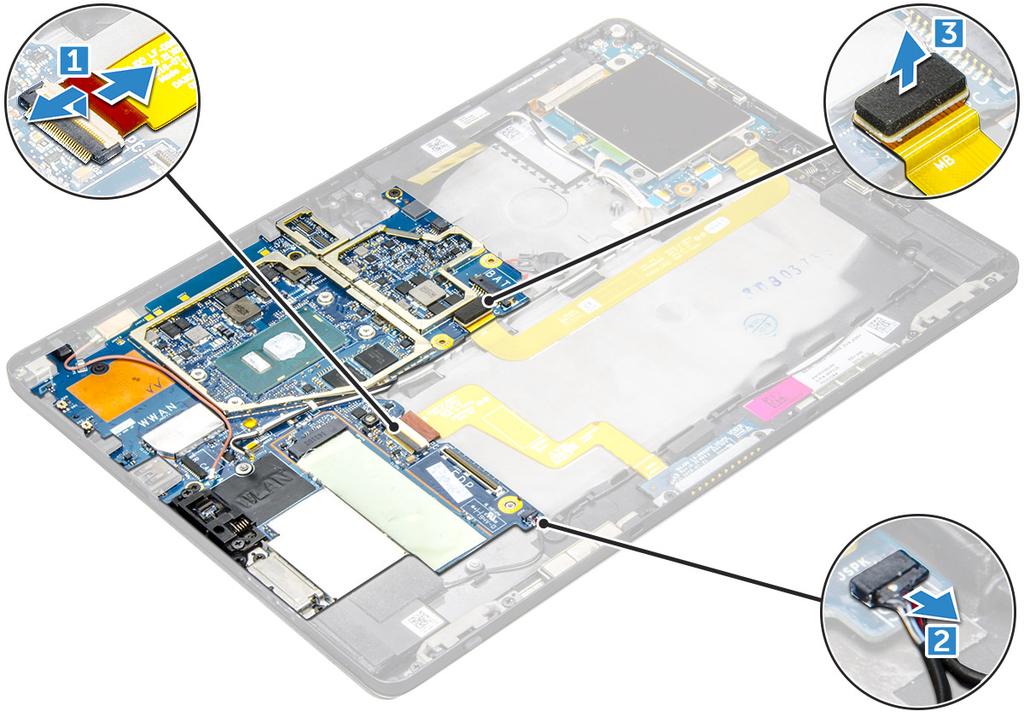

37 4 Irrota antennikaapelit reitityskiinnikkeistä [1,2, 3, 4]. 5 Emolevyn irrottaminen a Irrota M2.0 x 2,5 mm:n ruuvit, joilla emolevy on kiinnitetty tablettiin [1]. b Nosta emolevy tabletista [2]. Tabletin käyttö 37

38 Emolevyn asentaminen 1 Kohdista emolevy tabletin ruuvinpidikkeiden kanssa. 2 Kiristä M2.0 x 2,5 mm:n ruuvit, joilla emolevy kiinnittyy tablettiin. HUOMAUTUS: Muista kohdistaa C-tyypin portti oikein. Kiinnitä portti järjestelmän koteloon kiristämällä kaksi ruuvia. 3 Ohjaa antennijohdot reitityskiinnikkeiden ja -ohjainten läpi. 4 Liitä telakkakortin, kaiuttimen ja UHS-kortin kaapelit emolevyn liittimiin. 5 Asenna seuraavat: a jäähdytyselementti b takakamera c etukamera d e f g h i HUOMAUTUS: Irrota infrapunakamera, jos se toimitettu ja asennettu tablettiin (valinnainen). järjestelmän tuuletin WLAN-kortti HUOMAUTUS: Irrota WWAN-kortti, joka on asennettu WWAM-moduulin kanssa toimitettuihin tabletteihin (valinnainen). SSD-kortti akku näyttöpaneeli usim/mikrosd HUOMAUTUS: usim-kortti on asennettuna vain tableteissa, joissa on toimitettaessa WWAN-moduuli. 6 Noudata Tablettien sisällä työskentelyn jälkeen -kohdan ohjeita. 38 Tabletin käyttö

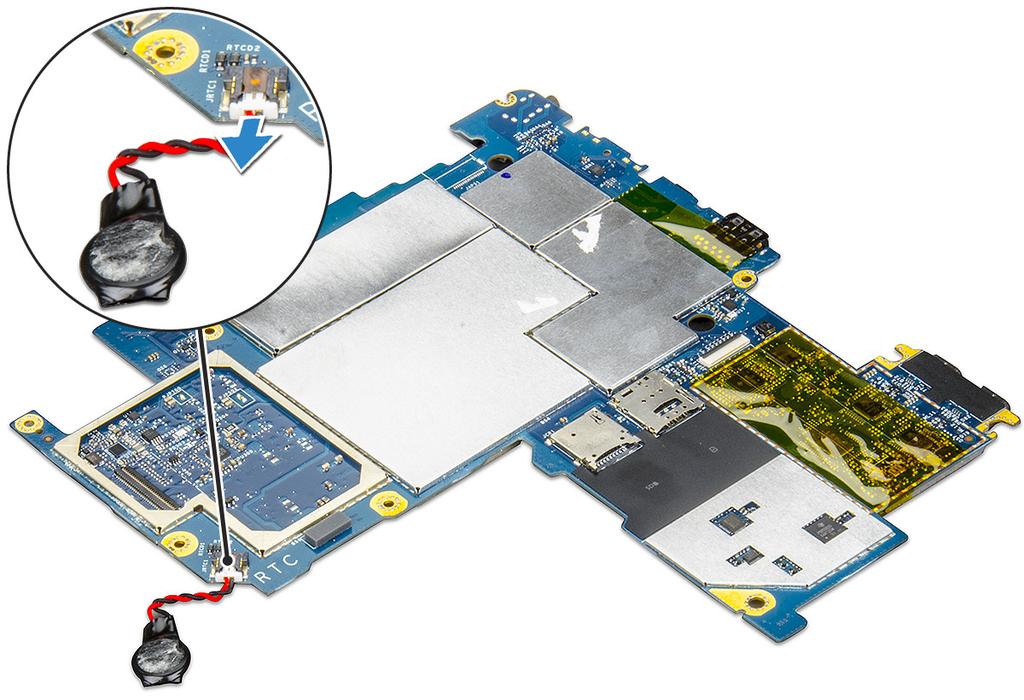

39 Nappiparisto Nappipariston irrottaminen Nappipariston liitin on emolevyn alla. 1 Noudata Ennen kuin avaat tabletin -kohdan ohjeita. 2 Irrota seuraavat: a usim- ja microsd-kortti HUOMAUTUS: usim-kortin paikka on vain tableteissa, joissa on toimitettaessa WWAN-moduuli. b näyttöpaneeli c akku d emolevy 3 Nappipariston irrottaminen: a Irrota nappipariston kaapeli emolevyn alla olevasta liittimestä. b Nosta nappiparisto pois tabletista. HUOMAUTUS: Jotta voit helposti irrottaa nappipariston kaapelin emolevyn alla olevasta liittimestä, irrota emolevy nappipariston irrottamiseksi. Nappipariston asentaminen 1 Asenna nappiparisto paikkaan ja kiinnitä se takakanteen. 2 Kytke nappipariston kaapeli emolevyn alla olevaan liittimeen. 3 Asenna seuraavat: Tabletin käyttö 39

40 a b c akku näyttöpaneeli usim/microsd-kortti HUOMAUTUS: usim-kortti on asennettuna vain tableteissa, joissa on toimitettaessa WWAN-moduuli. 4 Noudata Tabletin sisällä työskentelyn jälkeen -kohdan ohjeita. Antenni Antennimoduulin irrottaminen 1 Noudata Ennen kuin avaat tabletin -kohdan ohjeita. 2 Irrota seuraavat: a b c d e f usim- ja microsd-kortti HUOMAUTUS: usim-kortin paikka on vain tableteissa, joissa on toimitettaessa WWAN-moduuli. näyttöpaneeli akku etukamera takakamera emolevy 3 Antennikaapeleiden irrottaminen antennimoduulista: a Irrota teippi, jolla kaapelit on kiinnitetty tabletin takakanteen [1]. b Irrota kaapelit takakannen reititysohjaimista [2]. c Irrota kaapelit kiinnittävä sähköä johtava teippi [3]. 4 Antennimoduulin irrottaminen: a Irrota M1.6 x 3 mm:n ruuvi, jolla antennimoduuli on kiinnitetty tabletin takakanteen [1]. b Irrota antennimoduuli takakannesta [2]. 40 Tabletin käyttö

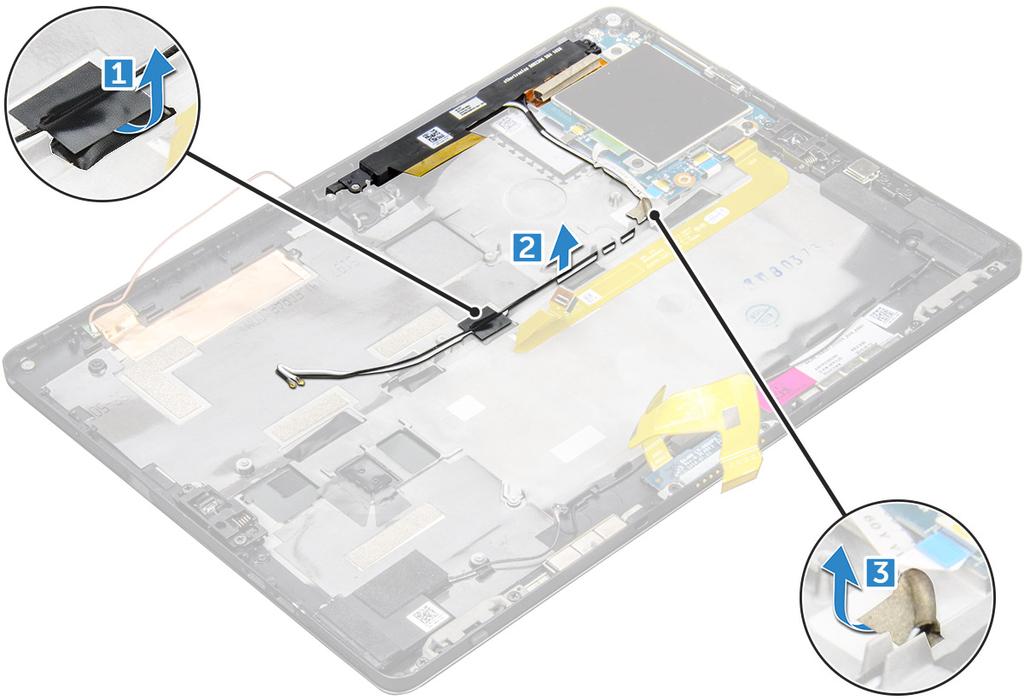

41 Antennimoduulin asentaminen 1 Aseta antennimoduuli tabletin takakannessa olevaan paikkaan. 2 Kiristä antennimoduulin kiinnittävä M1.6 x 3 mm:n ruuvi. 3 Ohjaa antennikaapelit reititysohjainten läpi. 4 Liimaa teippi ja sähköä johtavat teipit antennikaapelien kiinnittämiseksi. 5 Asenna seuraavat: a jäähdytyselementti b takakamera c etukamera d järjestelmän tuuletin e WLAN-kortti f SSD-kortti g akku h näyttöpaneeli i usim/microsd-kortti HUOMAUTUS: usim-kortti on asennettuna vain tableteissa, joissa on toimitettaessa WWAN-moduuli. 6 Noudata Tabletin sisällä työskentelyn jälkeen -kohdan ohjeita. USH-kortti Tabletin käyttö 41

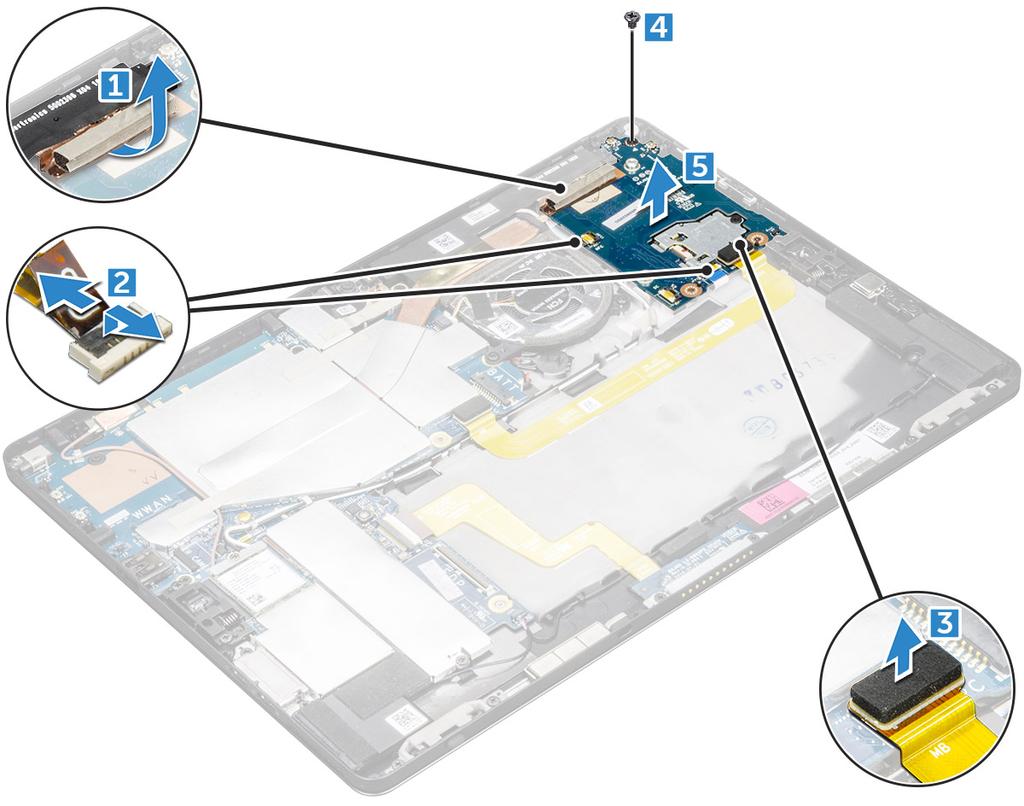

42 USH-kortin irrottaminen 1 Noudata Ennen kuin avaat tabletin -kohdan ohjeita. 2 Irrota seuraavat: a b c d usim/microsd-kortti HUOMAUTUS: usim-kortin paikka on vain tableteissa, joissa on toimitettaessa WWAN-moduuli. näyttöpaneeli akku älykorttikehikko 3 Kaapelien irrottaminen: a Nosta suojus USH-kortin liittimestä [1]. b Irrota NFC:n ja sormenjälkilukijan kaapelit USB-kortin liittimistä [2]. c Irrota USH-kortin kaapeli USH-kortin liitännästä [3]. d Irrota M2.0 x 2,5 mm:n ruuvi, jolla USH-kortti on kiinnitetty [4]. e Nosta USH-kortti tabletista [5]. USH-kortin asentaminen 1 Aseta USB-kortti paikoilleen tablet-tietokoneeseen. 2 Kiinnitä M2.0 x 2,5 mm:n ruuvi, jolla USH-kortti on kiinnitetty. 3 Kytke USH-kortin kaapeli USH-kortissa olevaan liitäntään. 42 Tabletin käyttö

43 4 Kytke NFC:n ja sormenjälkilukijan kaapelit emolevyn liitäntöihin. 5 Kiinnitä paikalleen USH-kortin suoja. 6 Asenna seuraavat: a älykorttikehikko b Akku c näyttöpaneeli d usim/microsd-kortti HUOMAUTUS: usim-kortti on asennettuna vain tablet-tietokoneissa, joissa on toimitettaessa WWAN-moduuli. 7 Noudata Tablet-tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Tabletin käyttö 43

44 3 Tekniikka ja komponentit Tässä kappaleessa kuvaillaan järjestelmään saatavilla oleva tekniikka ja komponentit. Aiheet: Verkkolaite Suorittimet Piirisarja Muistin ominaisuudet Näyttövaihtoehdot Kameran ominaisuudet Kiintolevyvaihtoehdot Dell Active Pen -kynä Verkkolaite Tämän järjestelmän mukana toimitetaan 45 W:n tai 65 W:n Type-C-verkkolaitteet. VAARA: Kun irrotat verkkolaitteen kaapelin tabletista, ota kiinni liittimestä, ei kaapelista, ja vedä tiukasti mutta kevyesti, jotta et vaurioita kaapelia. VAARA: Verkkolaite toimii kaikissa maailman sähköpistorasioissa. Virtaliittimet ja virtajohdot vaihtelevat kuitenkin maakohtaisesti. Yhteensopimattoman kaapelin käyttö tai kaapelin väärä kytkentä virtajohtoon tai sähköpistorasiaan voi aiheuttaa tulipalon tai laitteistovaurion. Suorittimet Latitude 5285 toimitetaan seuraavien suorittimien kanssa: Intel Core i3-7100u (Dual Core, 3M-välimuisti, 2,4 GHz,15 W) Intel Core i5-7200u (Dual Core, 3M-välimuisti, jopa 3,1 GHz, 15 W) Intel Core i5-7300u (vpro, Dual Core, 3M-välimuisti, jopa 3,5 GHz, 15 W) Intel Core i7-7600u (vpro, Dual Core, 4M-välimuisti, jopa 3,9 GHz, 15 W) HUOMAUTUS: Kellotaajuus ja suorituskyky riippuu työkuormasta ja muista muuttujista. Suorittimien tunnistaminen Windows 10:ssä 1 Kirjoita Laitehallinta 'm Cortana, Ask me anything -kenttään. Laitehallinta-ikkuna avautuu. 2 Klikkaa Suoritin. Suorittimen tiedot näytetään. 44 Tekniikka ja komponentit

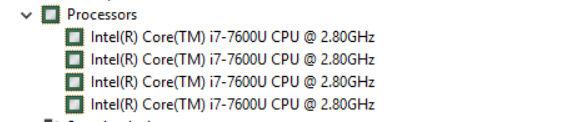

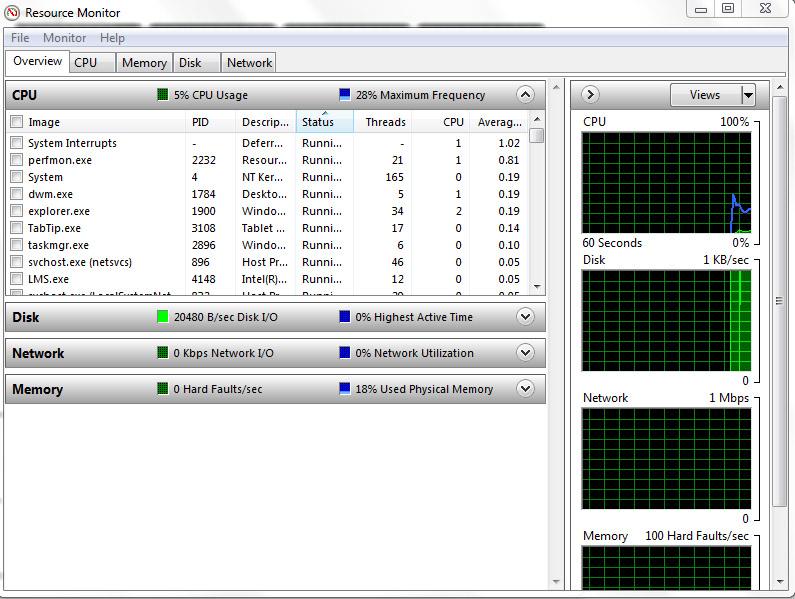

45 Kuva 1. Suoritin Suorittimen käytön tarkistaminen tehtävänhallinnasta 1 Napsauta tehtäväpalkkia hiiren kakkospainikkeella. Valitse Tehtävänhallinta. 2 Voit käynnistää tehtävienhallinnan myös näppäinyhdistelmällä CTRL+ALT+DEL. Windowsin tehtävänhallinta -ikkuna avautuu. 3 Napsauta Suorituskyky-välilehteä Windowsin tehtävänhallinta -ikkunassa. Suorittimen käytön tarkistaminen Resurssienvalvonnassa 1 Klikkaa tablet-tietokonetta hiiren oikealla painikkeella. 2 Valitse Käynnistä tehtävänhallinta. Windowsin tehtävänhallinta -ikkuna avautuu. Tekniikka ja komponentit 45

46 3 Napsauta Suorituskyky-välilehteä Windowsin tehtävänhallinta -ikkunassa. Näyttöön avautuvat suorittimen suorituskykytiedot. 4 Napsauta Avaa resurssienvalvonta. Piirisarja Piirisarja on integroitu suorittimeen. Piirisarjan tunnistaminen Windows 10:n laitehallinnassa HUOMAUTUS: Näytetyt piirisarjan tiedot ovat viitteelliset, ja ne saattavat poiketa tietokoneesi näkymästä. 1 Kirjoita Kysy mitä tahansa -kenttään Laitehallinta. Laitehallinnan ikkuna tulee näkyviin. 2 Laajenna Järjestelmälaitteet ja etsi piirisarja. 46 Tekniikka ja komponentit

47 Muistin ominaisuudet Latitude 5285 tukee seuraavia muistikokoonpanoja: 4G1866MHz LPDDR3 Intel Core i3-7100u 8G 1866MHz LPDDR3 Intel Core i5-7200u/ Intel Core i5-7300u 16G 1866MHz LPDDR3 Intel Core i7-7600u Järjestelmämuistin asennuksen tarkistaminen 1 Käynnistä tabletti tai käynnistä se uudelleen. 2 Kun Dell-logo ilmestyy, paina F2. Entering BIOS setup (siirrytään BIOS-asetuksiin) -viesti ilmestyy. 3 Valitse vasemmasta paneelista Asetukset > Yleistä > Järjestelmätiedot, Muistitiedot esitetään oikeassa paneelissa. Järjestelmämuistin tarkistaminen Windows 10 1 Klikkaa Windows-painiketta ja valitse Kaikki asetukset > Järjestelmä. 2 Klikkaa Järjestelmä-kohdan allatiedot. Tekniikka ja komponentit 47

48 Muistin testaaminen epsa:lla 1 Käynnistä tabletti tai käynnistä se uudelleen. 2 Tee jokin seuraavista, kun näyttöön ilmestyy Dell-logo: a b c Näppäimistön kanssa Paina F12 Paina Volume Up (Lisää ääntä) -painiketta, ennen kuin käynnistät tabletin painamalla virtapainiketta. Vapauta Volume Up (Lisää ääntä) -painike, kun virtajakso on aloitettu ja epsa käynnistyy. PreBoot System Assessment (PSA) käynnistyy tabletissa. HUOMAUTUS: Jos odotat liian kauan ja käyttöjärjestelmän logo tulee näyttöön, odota, kunnes näet työpöydän. Sammuta tabletti ja yritä uudelleen. 3 Noudata kohdan epsa-diagnostiikan suorittaminen vaiheita. Näyttövaihtoehdot Tablet-tietokoneessa on häikäisemätön ja tahrautumista ehkäisevä 12,3":n kosketusnäyttö (1 920 x 1 280), jossa on Corning Gorilla Glass - lasi. Näyttösovittimen tunnistaminen 1 Kirjoita Laitehallinta 'm Cortana, Ask me anything -kenttään. Näytön hallinta -ikkuna avautuu. 2 Laajenna Näyttösovittimet. Näyttösovittimen tiedot näytetään. Kuva 2. näyttösovitin Näytön tarkkuuden muuttaminen 1 Klikkaa työpöytää hiiren kakkospainikkeella ja valitse Näyttöasetukset. 2 Klikkaa tai napauta Näytön lisäasetukset. 3 Valitse vaadittu tarkkuus alasvetoluettelosta ja napauta Käytä. 48 Tekniikka ja komponentit

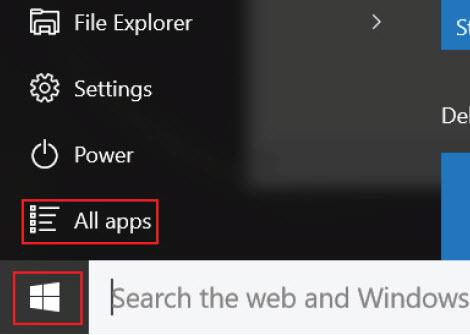

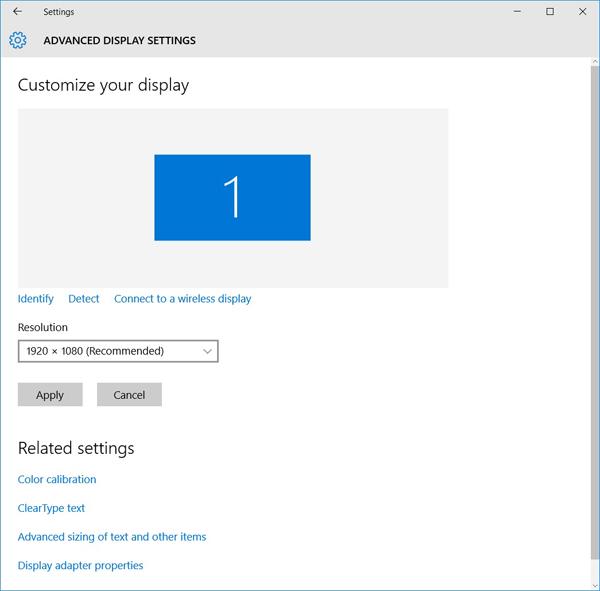

49 Kameran ominaisuudet Tässä järjestelmässä on 5 MP:n etukamera ja 8 MP:n takakamera Kameran tunnistaminen laitehallinnassa Windows 10:ssä 1 Kirjoita Haku-ruutuun laitehallinta ja käynnistä se napauttamalla. 2 Ollessasi laitehallinnassa laajenna Kuvankäsittelylaitteet. Kameran käynnistäminen Käynnistä kamera avaamalla sovellus, joka käyttää kameraa. Jos napautat esimerkiksi Skype-ohjelmistoa, joka toimitetaan 2-in-1-laitteen mukana, kamera käynnistyy. Samalla tavoin jos keskustelet Internetissä ja sovellus pyytää pääsyä verkkokameraan, verkkokamera käynnistyy. Kamerasovelluksen käynnistäminen 1 Napauta tai napsauta Windows-painiketta ja valitse Kaikki sovellukset. 2 Valitse Kamera sovellusluettelosta. Tekniikka ja komponentit 49

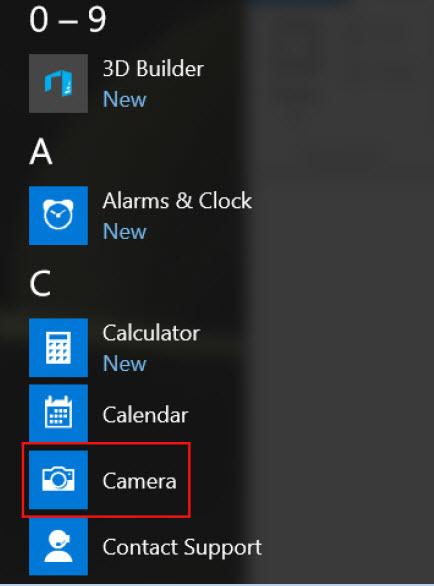

50 3 Jos Kamerasovellusta ei löydy sovellusluettelosta, suorita haku. Kiintolevyvaihtoehdot Tämä järjestelmä tukee M.2 SATA SSD-, M.2 PCIe NVMe SSD- ja M.2 PCIe NVMe SED -kiintolevyjä. Kiintolevyn tunnistaminen BIOSissa 1 Käynnistä (tai käynnistä uudelleen) kannettava tietokone. 2 Kun näyttöön tulee Dell-logo, siirry BIOS-asennusohjelmaan jollain seuraavista tavoista: Näppäimistöllä napauta F2, kunnes esiin tulee BIOS-määritykseen siirtymisen viesti. Siirry käynnistysvalikkoon napauttamalla F12. Tabletti-tilassa paina äänenvoimakkuuden lisäämispainiketta, jolloin näyttöön tulee F12-käynnistysvalinta. Voit myös painaa äänenvoimakkuuden pienennyspainiketta, jolloin voit siirtyä suoraan BIOS-määritykseen. Kiintolevy on kohdan System Information (Järjestelmätiedot) General (Yleistä) -ryhmän luettelossa. 50 Tekniikka ja komponentit

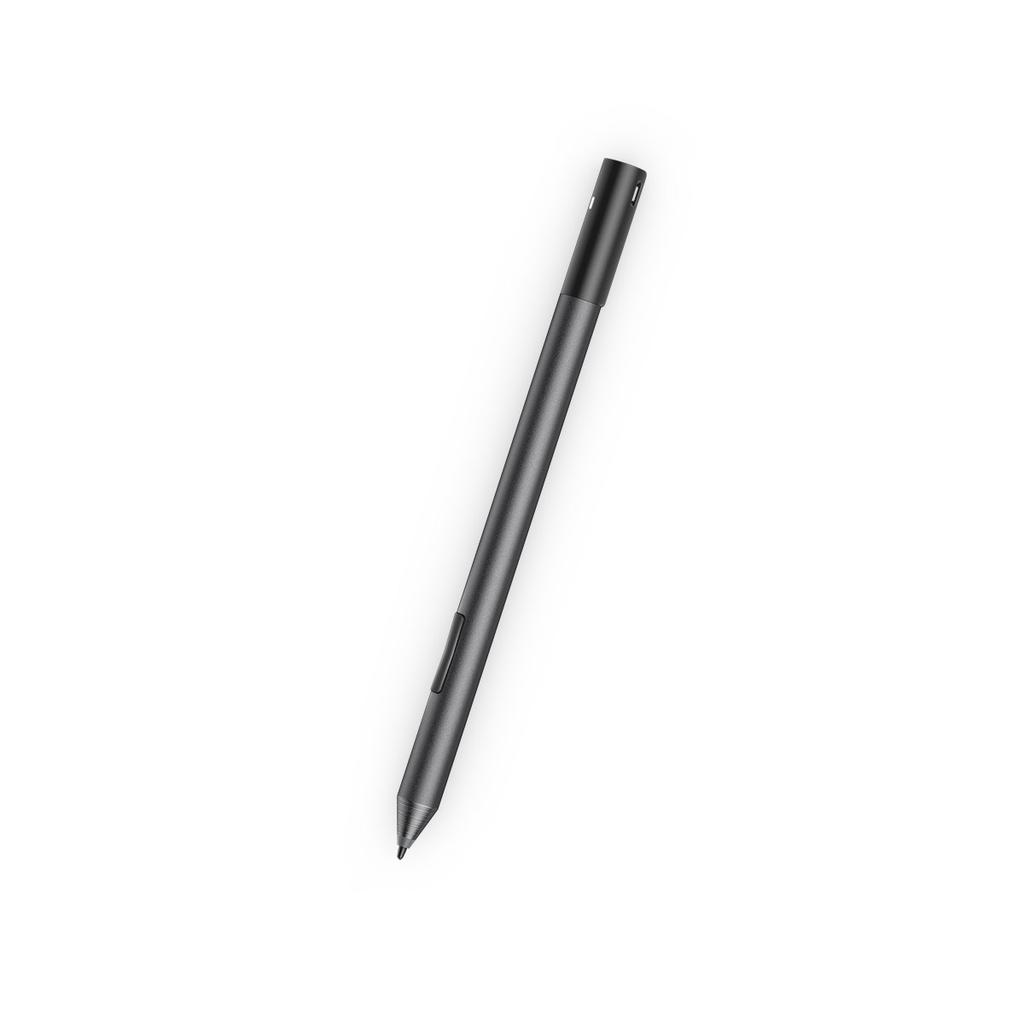

51 Dell Active Pen -kynä Luonnollinen kirjoitustuntuma, kuin kirjoittaisi tavallisella kynällä paperille Alan johtava tarkkuus, perustuu Wacom feel IT -teknologiaan Aktiivikynä, jossa osoitustoiminto ja paineherkkä pää (2 048 painetasoa) Magneettinen kiinnitystoiminto, jolla kynä kiinnittyy vahvasti sisäisen magneetin avulla Poistettu kynäklipsi ja lisätty yhdistämistoiminto Mukautettavat* kaksi varsipainiketta ja päässä oleva painike Pikakäynnistys ja muistiinpanojen tekeminen lukitusnäytön yli (vaatii Bluetooth-laiteparin muodostamisen) Merkkivalo, joka näyttää Bluetooth-laiteparin muodostamisen tilan 12 kuukauden pariston kesto** AAAA-paristolla **Perustuu kolmen tunnin päivittäiseen käyttöön viitenä päivänä viikossa Tekniikka ja komponentit 51

52 Järjestelmän asennusohjelma 4 Järjestelmän asennusohjelman avulla voit hallita taulutietokoneen laitteistoa ja määrittää BIOS-tason asetuksia. Järjestelmän asennusohjelman kautta voit muuttaa NVRAM-asetuksia, kun lisäät tai poistat laitteita esittää järjestelmän laitteistokokoonpanon ottaa integroituja laitteita käyttöön tai poistaa ne käytöstä määrittää suorituskyvyn ja virranhallinnan kynnysarvot hallita tietokoneen suojausta Aiheet: Järjestelmän asennusohjelman (BIOS) käyttö BIOSin syöttäminen ilman näppäimistöä Järjestelmän asennusohjelman asetukset BIOS:in päivittäminen Järjestelmän ja asennusohjelman salasana Järjestelmän asennusohjelman (BIOS) käyttö Latitude 5285 Extreme -tabletin BIOS:ia voi käyttää ilman näppäimistöä ja näppäimistön kanssa. Siirry BIOS:iin seuraavasti: Ilman näppäimistöä: 1 Kytke virta Latitude-tablettiin. 2 Pidä alhaalla Volume Down (Vähennä ääntä) -painiketta käynnistyksen aikana (kun näkyviin tulee Dell-logo), kunnes näkyviin tulee BIOS (järjestelmän asennusohjelma) -sivu. Näppäimistön kanssa: 1 Kytke virta Latitude-tablettiin. 2 Napauta <F2> käynnistyksen aikana (kun näkyviin tulee Dell-logo), kunnes näkyviin tulee BIOS (järjestelmän asennusohjelma) -sivu. BIOSin syöttäminen ilman näppäimistöä 1 Käynnistä tabletti painamalla virtapainiketta. 2 Pidä Volume Up -painike pohjassa Dell-logon ilmestyessä näyttöön. 3 Kun näyttöön ilmestyy F12-käynnistysvalikko, valitse BIOS-asetukset äänenvoimakkuus ylös -painikkeella. 4 Siirry BIOS-asennusohjelmaan painamalla äänenvoimakkuus alas -painiketta. 52 Järjestelmän asennusohjelma

53 Järjestelmän asennusohjelman asetukset HUOMAUTUS: Tabletin ja siihen asennettujen laitteiden mukaan tässä osiossa luetellut kohteet eivät ehkä tule näkyviin. General-näytön asetukset Tässä osassa luetellaan pääasialliset tabletin laitteisto-ominaisuudet. Asetus Järjestelmätiedot Kuvaus Tässä osassa luetellaan pääasialliset tabletin laitteisto-ominaisuudet. System Information Näyttää seuraavat tiedot: BIOS Version (BIOS-versio), Service Tag (Huoltomerkki), Asset Tag (Laitetunnus), Ownership Date (Hankintatunnus), Ownership Date (Hankintapäivä), Manufacture Date (Valmistuspäivä), Express Service Code (Pikahuoltokoodi) ja Signed Firmware Update (Allekirjoitettu laiteohjelmistopäivitys) oletuksena käytössä. Memory Information (Muistitiedot): Näyttää tiedot Memory Installed (Asennettu muisti), Memory Available (Käytettävissä oleva muisti), Memory Speed (Muistin nopeus), Memory Channels Mode (Muistikanavatila), Memory Technology (Muistiteknologia) Processor Information: Näyttää tiedot Processor Type (Suoritintyyppi), Core Count (Ydinten määrä), Processor ID (Suoritintunnus), Current Clock Speed (Sen hetkinen kellotaajuus), Minimum Clock Speed (Minimikellotaajuus), Maximum Clock Speed (Maksimikellotaajuus), Processor L2 Cache (Suorittimen L2- välimuisti), Processor L3 Cache (Suorittimen L3-välimuisti), HT Capable (HT-tuki) ja 64-Bit Technology (64 bitin teknologia). Device Information: Näyttää tiedot M.2 SATA, M.2 PCIe SSD-0, Passthrough MAC address (Passthrough MAC -osoite), Video Controller (Video-ohjain), Video BIOS Version (Video BIOS -versio), Video Memory (Videomuisti), Panel Type (Näyttötyyppi), Native Resolution (Alkuperäinen tarkkuus), Audio Controller (Ääniohjain), Wi-Fi Device (Wi-Fi-laite), WiGig Device (WiGig-laite), Cellular Device (Matkapuhelinlaite), Bluetooth Device (Bluetooth-laite). Battery Information Boot Sequence Näyttää akun tilan ja sen, onko verkkomuuntaja liitetty. Käyttäjä voi vaihtaa järjestystä, jonka mukaan tabletti etsii käyttöjärjestelmää. Internal SSD (Sisäinen SSD) USB Storage Device (USB-muistilaite) CD/DVD/CD-RW Drive (CD/DVD/CD-RW-asema) Onboard NIC (Sisäinen verkkokortti) Boot sequence options Käyttäjä voi vaihtaa järjestystä, jonka mukaan tabletti etsii käyttöjärjestelmää: Windows Boot Manager valittu oletuksena Boot List Options Advanced Boot Options Legacy UEFI valittu oletuksena Tämän vaihtoehdon avulla voit ladata vanhemman vaihtoehdon ROM:it. Asetukset ovat: Enable Legacy Option ROMs-default (Ota käyttöön Legacy Option ROMs, oletus) Enable Attempt Legacy Boot (Ota käyttöön Attempt Legacy Boot) Enable UEFI Network Stack (Ota käyttöön UEFI Network Stack) UEFI boot path security Aina, paitsi sisäinen SSD Always (Aina) Järjestelmän asennusohjelma 53

54 Asetus Date/Time Kuvaus Never (Ei koskaan) Voit muuttaa päivän ja ajan. System Configuration -näytön asetukset Asetus SMART Reporting Kuvaus Tämä kenttä valvoo, ilmoitetaanko integroitujen asemien kiintolevyvirheet järjestelmän käynnistyksen yhteydessä. Teknologia on osa SMART-spesifikaatiota (Self-Monitoring Analysis and Reporting Technology). Tämä vaihtoehto on oletusarvoisesti pois käytöstä. Enable SMART Reporting (Ota SMART-raportointi käyttöön) USB Configuration Tämä on valinnainen ominaisuus. Tämä kenttää määrittää integroidun USB-ohjaimen. Jos Boot Support (Käynnistystuki) on käytössä, järjestelmä voi käynnistyä mistä tahansa USB-massatallennuslaitteesta (HDD, muistitikku, levyke). Jos USB-portti on käytössä, siihen liitetty laite on käytössä ja käyttöjärjestelmän käytettävissä. Jos USB-portti ei ole käytössä, käyttöjärjestelmä ei näe porttiin kytkettyä laitetta. Asetukset ovat: Enable USB Boot Support (Ota USB-käynnistystuki käyttöön) oletuksena käytössä Enable External USB Port (Ota ulkoinen USB-portti käyttöön) oletuksena käytössä Always Allow dell docks (Salli aina Dell-telakat) oletuksena käytössä HUOMAUTUS: USB-näppäimistö ja -hiiri toimivat aina BIOS-asennusohjelmassa näistä asetuksista riippumatta. USB PowerShare Tällä kentällä määritetään USB PowerShare -ominaisuuden käyttäytyminen. Tämä asetus antaa tietokoneen ladata ulkoisia laitteita tallennetulla järjestelmän akkuvirralla USB PowerShare -portin kautta. Tämä asetus on oletuksena pois käytöstä Audio Voit ottaa integroidun ääniohjaimen käyttöön tai poistaa sen käytöstä. Enable Audio (Ota audio käyttöön) - vaihtoehto on oletusarvoisesti valittu. Asetukset ovat: Enable Microphone (Ota mikrofoni käyttöön) oletuksena käytössä Enable Internal Speaker (Ota sisäinen kaiutin käyttöön) oletuksena käytössä Näppäimistön valaistus Tämän kentän avulla voit valita näppäimistön valaistustoiminnon käyttötilan. Näppäimistön kirkkaustilaksi voidaan asettaa 0 100%. Asetukset ovat: Disabled (Pois käytöstä) oletuksena käytössä Dim (50%) Bright (Kirkas) Keyboard Backlight Timeout on Battery Keyboard Backlight Timeout (Näppäimistön taustavalon aikakatkaisu) himmenee Battery (Akku) -asetuksella. Se ei vaikuta päänäppäimistön valaistusominaisuuteen. Näppäimistön valaistus tukee erilaisia valaistustasoja. Tällä kentällä on vaikutusta, kun taustavalo on otettu käyttöön. Asetukset ovat: 5 s. 10 s. oletuksena käytössä. 54 Järjestelmän asennusohjelma
