1 Latitude in-1 Omistajan opas Säädösten mukainen malli: P29S Säädösten mukainen tyyppi: P29S001

2 Huomautukset, varoitukset ja vaarat HUOMAUTUS: HUOMAUTUKSET ovat tärkeitä tietoja, joiden avulla voit käyttää tuotetta entistä paremmin. VAROITUS: VAROITUKSET kertovat tilanteista, joissa laitteisto voi vahingoittua tai joissa tietoja voidaan menettää. Niissä kerrotaan myös, miten nämä tilanteet voidaan välttää. VAARA: VAARAILMOITUKSET kertovat tilanteista, joihin saattaa liittyä omaisuusvahinkojen, loukkaantumisen tai kuoleman vaara Dell Inc. tai sen tytäryritykset. Kaikki oikeudet pidätetään. Dell, EMC ja muut tavaramerkit ovat Dell Inc:in tai sen tytäryritysten tavaramerkkejä. Muut tavaramerkit voivat olla omistajiensa tavaramerkkejä Tark. A00

3 Sisällysluettelo 1 Tietokoneen käsittely...7 Turvallisuusohjeet... 7 Ennen kuin avaat tietokoneen kannen... 7 Tietokoneen sammuttaminen Windows Tietokoneen käsittelemisen jälkeen Komponenttien irrottaminen ja asentaminen... 9 Ruuvikokoluettelo...9 Suositellut työkalut...9 Mikro-SD (Secure Digital) -kortti... 9 Micro Secure Digital (SD) -kortin irrottaminen Mikro-SD (Secure Digital) -kortin asentaminen...10 SIM-kortti Mikro-SIM-kortin irrottaminen SIM-kortin alustasta...10 Rungon suojus...10 Rungon suojuksen irrottaminen...10 Rungon suojuksen asentaminen Akku...12 Litiumioniakkua koskevat turvallisuusohjeet Akun irrottaminen Akun asentaminen PCIe-SSD...13 NVMe SSD -kortin irrottaminen...13 NVMe SSD -levyn asentaminen...14 WLAN-kortti...14 WLAN-kortin irrottaminen WLAN-kortin asentaminen WWAN-kortti WWAN-kortin irrottaminen...15 WWAN-kortin asentaminen...16 Virtakortti...16 Virtakortin irrottaminen...16 Virtakortin asentaminen Kaiutin...17 Kaiutinmoduulin irrottaminen Kaiutinmoduulin asentaminen...19 Sormenjälkikortti Sormenjäljenlukijakortin irrottaminen...19 Sormenjäljenlukijakortin asentaminen LED-kortti LED-kortin irrottaminen...20 LED-kortin asentaminen Älykorttikehikko...21 Sisällysluettelo 3

4 Älykorttikehikon irrottaminen...22 Älykorttikehikon asentaminen...23 Jäähdytyselementti...23 Jäähdytyselementtikokoonpanon irrottaminen...23 Jäähdytyselementtikokoonpanon asentaminen...24 Näyttö...24 Näyttökokoonpanon irrottaminen...24 Näyttökokoonpanon asentaminen...27 SIM-korttialustan aihion poistaminen...27 Emolevy...28 Järjestelmän emolevyn irrottaminen...28 Emolevyn asentaminen Reaaliaikainen kello (RTC)...31 RTC:n irrottaminen...32 Reaaliaikaisen kellon (RTC) asentaminen...32 Näppäimistö...33 Näppäimistökokoonpanon irrottaminen...33 Näppäimistön irrottaminen näppäimistön kehikosta Näppäimistön asentaminen näppäimistön kehikkoon Näppäimistökokoonpanon asentaminen...35 Näyttöpaneeli...36 Näyttöpaneelin irrottaminen Näyttöpaneelin asentaminen G-anturikortti...38 G-anturikortin irrottaminen G-anturikortin asentaminen Kamera Kameran irrottaminen Kameran asentaminen...40 Kämmentuki...40 Kämmentuen asentaminen Tekniikka ja komponentit...43 Verkkolaite...43 Suorittimet Suorittimien tunnistaminen Windows 10:ssä...43 Suorittimen käytön tarkistaminen tehtävänhallinnasta...44 Suorittimen käytön tarkistaminen Resurssienvalvonnassa Piirisarja Piirisarjan tunnistaminen Windows 10:n laitehallinnassa...45 Muistin ominaisuudet...46 Järjestelmämuistin asennuksen tarkistaminen Järjestelmämuistin tarkistaminen...46 Muistin testaaminen epsa:lla Näyttö...47 Näyttövaihtoehdot Näyttösovittimen tunnistaminen Sisällysluettelo

5 Näytön tarkkuuden muuttaminen...47 Kytkeminen ulkoisiin näyttölaitteisiin...48 Kameran ominaisuudet Kameran tunnistaminen laitehallinnassa Windows 10:ssä Kameran käynnistäminen (Windows 7, 8.1 ja 10) Kamerasovelluksen käynnistäminen...49 Kiintolevy...50 Tallennuslaitevaihtoehdot...50 Tallennuslaitteen tunnistaminen BIOS:issa...50 Tallennuslaitteen tunnistaminen Windows 10:ssä...50 USB:n ominaisuudet USB 3.0/USB 3.1 Gen 1 (SuperSpeed USB)...50 Nopeus...51 Käyttökohteet...52 Yhteensopivuus HDMI HDMI 1.4:n ominaisuudet...53 HDMI:n edut Järjestelmätiedot Järjestelmätiedot...54 Suorittimen tekniset tiedot Muistitiedot...55 Kuvatiedot...55 Näytön tiedot Äänitiedot...55 Tallennuslaitevaihtoehdot...56 Tiedonsiirtotiedot NFC (Near-Field Communication) -tiedot...56 Sormenjäljenlukijan tekniset tiedot...56 Porttien ja liitäntöjen tiedot Kosketuslevyn tiedot...57 Kameratiedot IR-kameran tiedot Näytön tiedot...58 Verkkolaitteen tiedot Akkutiedot...59 Mitat Ympäristötiedot Järjestelmän asennusohjelma...62 Käynnistysvalikko Navigointinäppäimet Järjestelmän asennusohjelman asetukset...63 Yleiset näytön asetukset System Configuration -näytön asetukset Video-näytön asetukset Sisällysluettelo 5

6 Tietoturvanäytön asetukset Secure Boot -näytön asetukset Intel Software Guard Extensions -näytön asetukset Performance-näytön asetukset Virranhallintanäytön asetukset...70 POST Behavior -näytön asetukset Hallinta...72 Virtualization Support -näytön asetukset...73 Langattoman näytön asetukset...73 Maintenance-näytön asetukset System logs -näytön vaihtoehdot...74 BIOS:in päivitys Windowsissa Järjestelmän ja asennusohjelman salasana...75 Järjestelmän salasanan ja asennusohjelman salasanan määrittäminen...75 Vanhan järjestelmän ja/tai asennusohjelman salasanan poistaminen tai vaihtaminen Vianmääritys epsa (Enhanced Pre-boot System Assessment) -diagnoosi...77 epsa-diagnoosin suorittaminen...77 Diagnostiikkamerkkivalo Dellin yhteystiedot Sisällysluettelo

7 Tietokoneen käsittely 1 Turvallisuusohjeet Seuraavat turvallisuusohjeet auttavat suojaamaan tietokoneen mahdollisilta vaurioilta ja auttavat takaamaan oman turvallisuutesi. Ellei toisin mainita, tässä asiakirjassa kuvatuissa toimenpiteissä oletetaan, että seuraava pätee: Olet perehtynyt tietokoneen mukana toimitettuihin turvaohjeisiin. Osa voidaan vaihtaa tai jos se on hankittu erikseen asentaa suorittamalla irrotusmenettely päinvastaisessa järjestyksessä. VAARA: Irrota kaikki virtalähteet ennen tietokoneen suojusten tai paneelien avaamista. Kun olet päättänyt tietokoneen käsittelemisen, asenna kaikki suojukset, paneelit ja ruuvit paikoilleen ennen virtalähteen kytkemistä. VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet. Lisää turvallisuusohjeita on Regulatory Compliance -sivulla osoitteessa VAROITUS: Monet korjaukset saa tehdä vain valtuutettu huoltoteknikko. Saat tehdä vain tuotteen dokumentaatiossa mainitut, verkossa tai puhelimessa annettuihin ohjeisiin perustuvat ja tukitiimin ohjeistamat ongelmanratkaisutoimet ja perustason korjaukset. Takuu ei kata huoltotöitä, joita on tehnyt joku muu kuin Dellin valtuuttama huoltoliike. Lue laitteen mukana toimitetut turvallisuusohjeet ja noudata niitä. VAROITUS: Ennen purkamistöitä maadoita itsesi sähköstaattisen purkauksen välttämiseksi käyttämällä maadoitusranneketta tai koskettamalla säännöllisesti maalaamatonta maadoitettua metallipintaa, ennen kuin kosketat tietokonetta. VAROITUS: Käsittele komponentteja ja kortteja huolellisesti. Älä kosketa komponentteja tai korttien kontaktipintoja. Pidä korteista kiinni niiden reunoista tai metallisesta asetuskehikosta. Tartu komponenttiin, kuten suorittimeen, sen reunoista, älä nastoista. VAROITUS: Irrottaessasi kaapelia vedä liittimestä tai sen vedonpoistajasta, älä itse kaapelista. Joissain kaapeleissa on lukitusnastoilla varustettu liitin. Jos irrotat tämän tyyppistä kaapelia, paina ensin lukitusnastoista ennen kuin irrotat kaapelin. Kun vedät liitintä ulos, pidä se tasaisesti kohdistettuna, jotta liittimen nastat eivät taitu. Varmista myös ennen kaapelin kytkemistä, että sen molempien päiden liittimet on kohdistettu oikein ja että kaapeli tulee oikein päin. HUOMAUTUS: Tietokoneen ja tiettyjen osien väri saattaa poiketa tässä asiakirjassa esitetystä. Ennen kuin avaat tietokoneen kannen 1 Varmista, että työtaso on tasainen ja puhdas, jotta tietokoneen kuori ei naarmuunnu. 2 Sammuta tietokone. 3 Jos tietokone on kiinnitetty telakointilaitteeseen, irrota se telakoinnista. 4 Irrota kaikki verkkokaapelit tietokoneesta (jos saatavilla). VAROITUS: Jos tietokoneessa on RJ45-portti, irrota verkkokaapeli irrottamalla ensin kaapeli tietokoneesta. 5 Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasiasta. 6 Avaa näyttö. 7 Pidä virtapainiketta painettuna muutaman sekunnin ajan, jotta emolevy maadoittuu. VAROITUS: Suojaudu sähköiskulta irrottamalla tietokone aina sähköpistorasiasta ennen vaiheen # 8 suorittamista. VAROITUS: Maadoita itsesi käyttämällä maadoitusrannehihnaa tai koskettamalla säännöllisesti tietokoneen takaosassa olevaa maalaamatonta metallipintaa samalla kun kosketat tietokoneen takana olevaa liitintä, jotta staattisia sähköpurkauksia ei pääse syntymään. Tietokoneen käsittely 7

8 8 Irrota kaikki asennetut ExpressCard-kortit ja älykortit paikoistaan. Tietokoneen sammuttaminen Windows 10 VAROITUS: Vältä tietojen menetys tallentamalla ja sulkemalla kaikki avoimet tiedostot ja sulkemalla kaikki avoimet ohjelmat, ennen kuin sammutat tietokoneen. 1 Klikkaa tai napauta. 2 Klikkaa tai napauta, ja klikkaa tai napauta sitten Shut down (Sammuta). HUOMAUTUS: Varmista, että tietokone ja siihen mahdollisesti liitetyt laitteet ovat pois päältä. Jos tietokone ja siihen liitetyt laitteet eivät automaattisesti sammu kun käyttöjärjestelmä sammutetaan, paina ja pidä virtapainiketta painettuna 6 sekunnin ajan. Tietokoneen käsittelemisen jälkeen Kun olet asentanut osat paikoilleen, muista kiinnittää ulkoiset laitteet, kortit ja kaapelit, ennen kuin kytket tietokoneeseen virran. VAROITUS: Jotta tietokone ei vioittuisi, käytä ainoastaan tälle tietylle Dell-tietokoneelle suunniteltua akkua. Älä käytä muille Delltietokoneille suunniteltuja akkuja. 1 Kiinnitä ulkoiset laitteet, kuten portintoistin ja liitäntäalusta, ja liitä kaikki kortit, kuten ExpressCard. 2 Kiinnitä tietokoneeseen puhelin- tai verkkojohto. VAROITUS: Kun kytket verkkojohdon, kytke se ensin verkkolaitteeseen ja sitten tietokoneeseen. 3 Kiinnitä tietokone ja kaikki kiinnitetyt laitteet sähköpistorasiaan. 4 Käynnistä tietokone. 8 Tietokoneen käsittely

9 Komponenttien irrottaminen ja asentaminen 2 Tässä luvussa annetaan yksityiskohtaista tietoa tietokoneen komponenttien irrottamisesta ja asentamisesta. Ruuvikokoluettelo Taulukko 1. Latitude 5289 Ruuvikokoluettelo Komponentti M2.5 x 5 M2.0 x 2 M2.0 x 3 M2.0 x 4L M 2.0 x 1.7 M x 2.0 Takakansi 8 (kiinnitysruuvi) Akku 4 Jäähdytyselementti 4 Järjestelmän tuuletin 1 1 WWAN-kortti 1 WLAN-kortti 1 Virtaliitäntä 2 EDP-kiinnike 2 Kosketuslevyn painikkeet 2 Sormenjäljenlukija 1 Älykortinlukijan kaapeli 1 LED-kortti 2 Näppäimistön tukilevy 13 Näppäimistö 6 Emolevy 6 SSD-aseman kiinnike 2 (kiinnitysru uvi) Suositellut työkalut Tämän asiakirjan menetelmät edellyttävät seuraavia työkaluja: Phillips #0 -ruuvitaltta Phillips #1 -ruuvitaltta Muovipuikko HUOMAUTUS: #0-ruuvitaltta on ruuveille 0 1 ja #1-ruuvitaltta on ruuveille 2 4. Mikro-SD (Secure Digital) -kortti Komponenttien irrottaminen ja asentaminen 9

10 Micro Secure Digital (SD) -kortin irrottaminen 1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä. 2 Vapauta microsd-kortti tietokoneesta painamalla sitä. 3 Vedä microsd-kortti ulos tietokoneesta. Mikro-SD (Secure Digital) -kortin asentaminen 1 Työnnä microsd-kortti paikkaansa siten, että se napsahtaa paikoilleen. 2 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. SIM-kortti Mikro-SIM-kortin irrottaminen SIM-kortin alustasta VAROITUS: Mikro-SIM-kortin poistaminen tietokoneen ollessa päällä saattaa johtaa tietojen menetykseen tai kortin vaurioitumiseen. Varmista, että tietokone on pois päältä tai että verkkoyhteydet on poistettu käytöstä. HUOMAUTUS: Mikro-SIM-kortin alusta on saatavilla ainoastaan sellaisilla järjestelmillä, joiden toimitukseen sisältyy WWANkortti. 1 Työnnä paperiliitin tai mikro-sim-kortin irrotustyökalu mikro-sim-kortin alustan reikään. 2 Vedä mikro-sim-kortin alustaa muovipuikolla. 3 Jos mikro-sim-kortti on käytössä, poista kortti alustastaan. Rungon suojus Rungon suojuksen irrottaminen 1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä. 2 Löysennä M2.5 x 5.0 -kiinnitysruuveja, joilla rungon suojus on kiinnitetty tietokoneeseen. 10 Komponenttien irrottaminen ja asentaminen

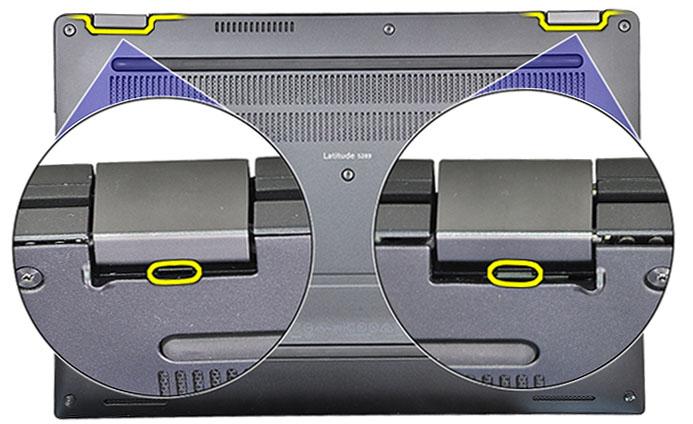

11 3 Kankea rungon suojusta muovipuikolla. Aloita rungon suojuksen yläreunassa olevista saranoista. Nosta irrotettu rungon suojus tietokoneesta. HUOMAUTUS: Syvennykset sijaitsevat tietokoneen takaosassa olevien saranoiden lähellä. Rungon suojuksen asentaminen 1 Kohdista rungon suojuksen kielekkeet tietokoneen reunoilla oleviin paikkoihin. 2 Paina suojuksen reunoja siten, että se napsahtaa paikoilleen. 3 Kiristä M2,5 x 5,0 -ruuvit, joilla rungon suojus kiinnittyy tietokoneeseen. 4 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Komponenttien irrottaminen ja asentaminen 11

12 Akku Litiumioniakkua koskevat turvallisuusohjeet VAROITUS: Käsittele litiumioniakkuja varoen. Pura akun varausta mahdollisimman paljon ennen sen irrottamista järjestelmästä. Se onnistuu irrottamalla verkkolaite järjestelmästä, jotta akku tyhjentyy. Älä murskaa, pudota tai hajota akkua tai lävistä sitä vierailla esineillä. Älä altista akkua tai purettuja akkuja ja akkukennoja korkeille lämpötiloille. Älä kohdista painetta akun pintaan. Älä taivuta akkua. Älä käytä minkäänlaisia työkaluja akun kampeamiseen tai akkua vasten. Jos akku juuttuu laitteeseen turpoamisen takia, älä yritä irrottaa sitä, koska litiumioniakun lävistäminen, taivuttaminen tai murskaaminen voi olla vaarallista. Tällaisessa tilanteessa koko järjestelmä on vaihdettava. Saat lisäohjeita ottamalla yhteyttä osoitteen kautta. Osta aina aitoja akkuja osoitteesta tai valtuutetuilta Dell-kumppaneilta ja -jälleenmyyjiltä. Akun irrottaminen 1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä. 2 Irrota seuraavat: a b microsd-kortti Rungon suojus 3 Akun irrottaminen: a Nosta nauhaa ja irrota akkukaapeli emolevyn liitännästä [1]. b Irrota M2.0 x 4L ruuvit, joilla akku on kiinnitetty tietokoneeseen [2]. c Nosta akku ulos tietokoneesta [3]. 12 Komponenttien irrottaminen ja asentaminen

13 Akun asentaminen 1 Aseta akku paikkaansa tietokoneeseen. 2 Kytke akkukaapeli emolevyn liittimeen. 3 Kiinnitä akku tietokoneeseen M 2 x 4L -ruuveilla. 4 Asenna seuraavat: a b Rungon suojus SD-kortti 5 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. PCIe-SSD NVMe SSD -kortin irrottaminen 1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä. 2 Irrota seuraavat: a b c microsd-kortti Rungon suojus Akku HUOMAUTUS: Akkua ei tarvitse irrottaa. Riittää, että irrotat akkukaapelin emolevystä. 3 NVMe SSD -kortin irrottaminen: a Irrota M2.0 x 3.0 -ruuvit, joilla SSD-levyn lämpöpidike on kiinnitetty, ja nosta lämpöpidikettä [1]. b Irrota lämpöpidike SSD-kortista [2]. c Vedä SSD-korttia ja irrota se paikastaan [3]. Komponenttien irrottaminen ja asentaminen 13

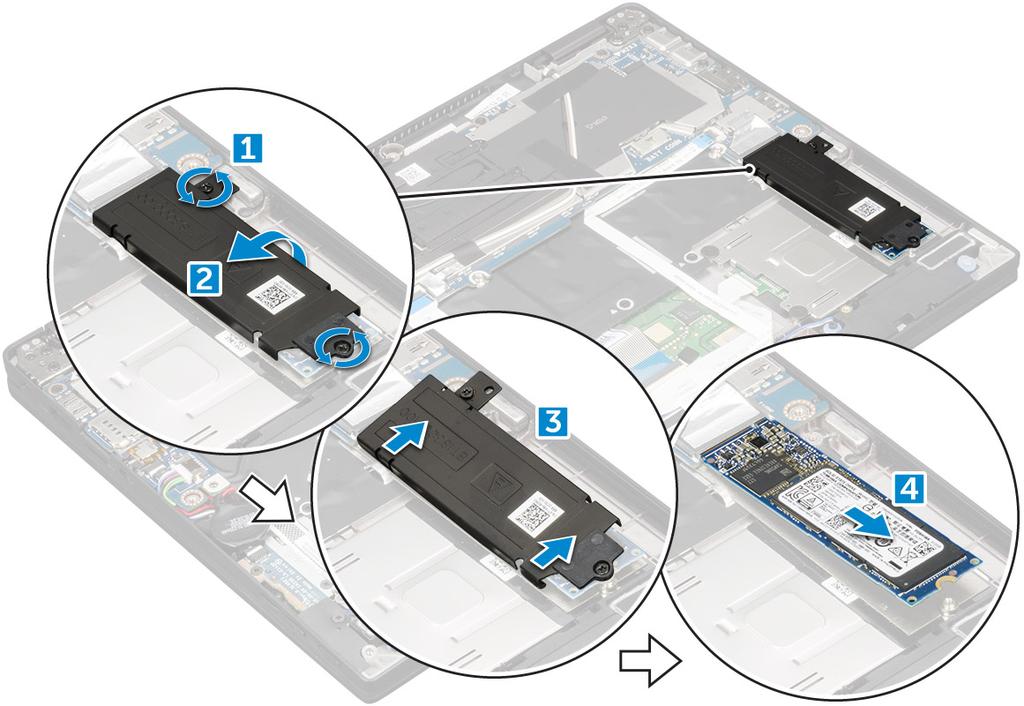

14 NVMe SSD -levyn asentaminen 1 Aseta NVMe SSD -kortti kantaansa. 2 Aseta lämpöpidike SSD-korttiin. 3 Kiinnitä SSD-lämpöpidike M2.0 x 3.0 -ruuveilla. 4 Asenna seuraavat: a b c Akku HUOMAUTUS: Jos et irrottanut akkua, kytke sen kaapeli takaisin emolevyyn. Rungon suojus microsd-kortti 5 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. WLAN-kortti WLAN-kortin irrottaminen 1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä. 2 Irrota seuraavat: a b c microsd-kortti Rungon suojus Akku HUOMAUTUS: Jos et halua poistaa akkua tietokoneesta, voit irrottaa akkukaapelin emolevystä. 3 WLAN-kortin irrottaminen: a Irrota M2,0 x 3,0 -ruuvi, jolla metallikiinnike kiinnittyy WLAN-korttiin [1]. b Nosta metallikiinnike ylös [2]. 14 Komponenttien irrottaminen ja asentaminen

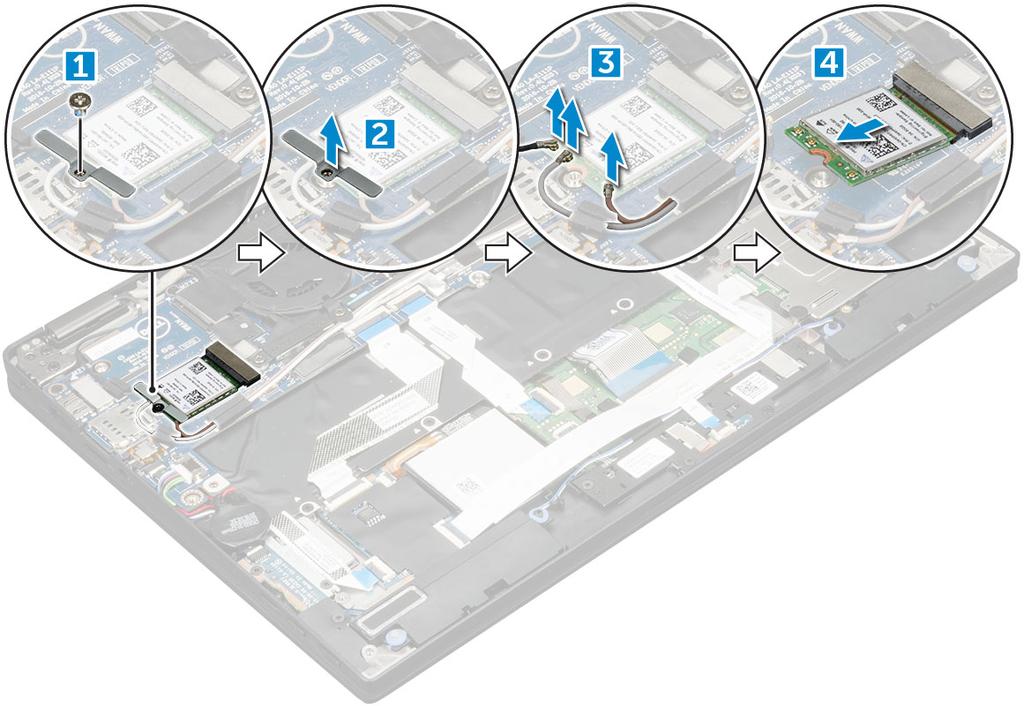

15 c Irrota WLAN-kaapelit WLAN-kortin liitännöistä [3]. d Irrota WLAN-kortti tietokoneesta [4]. WLAN-kortin asentaminen 1 Aseta WLAN-kortti emolevyn liitäntään. 2 Liitä WLAN-kaapelit WLAN-kortin liittimiin. 3 Aseta metallikiinnike paikalleen. Kiinnitä WLAN-kortti tietokoneeseen kiristämällä M2.0 x 3.0 -ruuvi. 4 Asenna seuraavat: a Akku HUOMAUTUS: Jos et ole irrottanut akkua, kiinnitä akkukaapeli emolevyyn. b Rungon suojus c microsd-kortti 5 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. WWAN-kortti WWAN-kortin irrottaminen 1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä. 2 Irrota seuraavat: a microsd-kortti b Rungon suojus c Akku HUOMAUTUS: Akkua ei tarvitse irrottaa. Sen sijasta voit irrottaa akkukaapelin emolevystä. 3 WWAN-kortin irrottaminen: Komponenttien irrottaminen ja asentaminen 15

16 a b c d Irrota M2.0 x 3.0 -ruuvi, jolla metallikiinnike on kiinnitetty WWAN-korttiin. Nosta WWAN-kortin metallikiinike. Irrota WWAN-kaapelit WWAN-kortin liitännöistä. Nosta WWAN-kortti tietokoneesta. WWAN-kortin asentaminen 1 Aseta WWAN-kortti emolevyn liitäntään. 2 Kytke WWAN-kaapelit WWAN-kortin liitäntöihin. 3 Kiinnitä WLAN-kortti tietokoneeseen asettamalla metallikiinnike paikoilleen ja kiinnittämällä M2,0 x 3,0 -ruuvit. 4 Asenna seuraavat: a Akku HUOMAUTUS: Jos et ole poistanut akkua tietokoneesta, sinun on liitettävä akkukaapeli emolevyyn. b Rungon suojus c microsd-kortti 5 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. HUOMAUTUS: IMEI-numero löytyy myös WWAN-kortista. Virtakortti Virtakortin irrottaminen 1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä. 2 Irrota seuraavat: a b c d microsd-kortti SIM-korttialusta HUOMAUTUS: SIM-korttialusta on saatavilla vain, jos tietokoneessa on WWAN-kortti. Rungon suojus Akku 3 Virtakortin irrottaminen: a Irrota tietokoneeseen kiinnitetty nappiparisto [1]. b Irrota virtakaapeli emolevystä [2]. c Irrota M2.0 x 3.0 -ruuvit, joilla virtakortti on kiinnitetty [3]. d Nosta virtakortti irti tietokoneesta [4]. 16 Komponenttien irrottaminen ja asentaminen

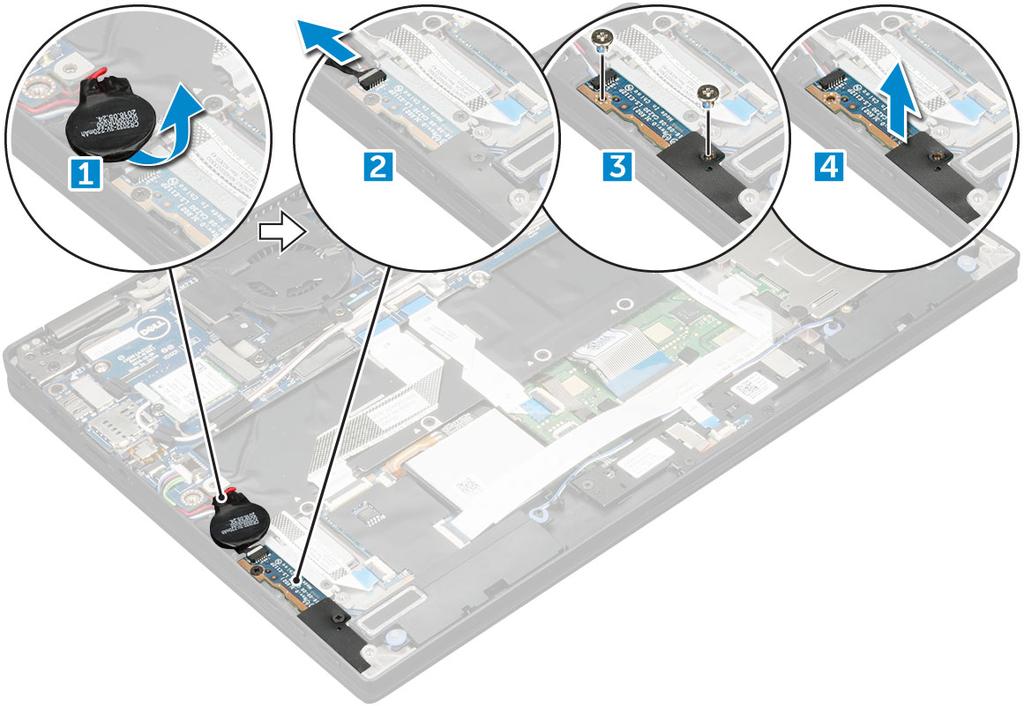

17 Virtakortin asentaminen 1 Aseta virtakortti paikoilleen. 2 Asenna ruuvit (M2.0 x 3.0), joilla virtakortti kiinnittyy tietokoneeseen. 3 Liitä virtakortin kaapeli emolevyssä olevaan liittimeen. 4 Aseta nappiparisto kantaansa tietokoneessa. 5 Asenna seuraavat: a b c Akku Rungon suojus microsd-kortti 6 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Kaiutin Kaiutinmoduulin irrottaminen 1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä. 2 Irrota seuraavat: a b c d microsd-kortti Rungon suojus Akku virtakortti 3 Kaapelien irrottaminen: a Irrota älykorttikaapeli ja aseta se pois tieltä [1]. b Irrota LED-kortin kaapeli ja aseta se pois tieltä [2]. Komponenttien irrottaminen ja asentaminen 17

18 4 Kaiutinmoduulin vapauttaminen: a Irrota kaiutinkaapeli emolevyn liittimestä [1]. b Irrota teipit, joilla kaiutinkaapeli on kiinnitetty [2]. 5 Kaiutinmoduulin irrottaminen: a Poista kaiutinkaapeli kämmentuen lähellä olevista reititysklipseistä [1]. b Nosta kaiutinmoduuli irti tietokoneesta. 18 Komponenttien irrottaminen ja asentaminen

19 HUOMAUTUS: Voit käyttää muovipuikkoa apuna nostaessasi kaiutinmoduulia tietokoneesta. Kaiutinmoduulin asentaminen 1 Aseta kaiutinmoduuli paikalleen tietokoneeseen. 2 Vedä kaiutinkaapeli reitityskanavan läpi ja kiinnitä se teipeillä. 3 Liitä kaiuttimen kaapeli emolevyssä olevaan liittimeen. 4 Kytke LED-kaapeli kämmentuen liittimeen. 5 Asenna seuraavat: a virtakortti b Akku c Rungon suojus d Micro SD 6 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Sormenjälkikortti Sormenjäljenlukijakortin irrottaminen 1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä. 2 Irrota seuraavat: a Micro SD b Rungon suojus c Akku 3 Sormenjälkilukijakortin irrottaminen: a Nosta kaiutinkaapeleihin kiinnitettyä nappiparistoa [1]. Komponenttien irrottaminen ja asentaminen 19

20 b Irrota sormenjälkilukijan kaapeli sormenjälkilukijan kortista ja USH-kortista [2]. c Irrota M2 x 3 -ruuvi, joka kiinnittää sormenjäljenlukijan kiinnikkeen [3]. d Nosta sormenjälkilukijan kiinnike irti sormenjälkilukijakortista [3]. e Aseta sormenjäljenlukijakortti paikalleen tietokoneeseen. HUOMAUTUS: Sormenjälkilukijakortti on tiukasti paikallaan, ja saatat tarvita sen nostamiseen muovipuikkoa. Sormenjäljenlukijakortin asentaminen 1 Asenna sormenjälkilukijakortti paikalleen. 2 Aseta sormenjälkilukijakortin kiinnike korttiin. 3 Kiinnitä ruuvi (M2 x 3), jolla kiinnike kiinnittyy korttiin. 4 Kytke sormenjälkilukijan kaapeli sormenjälkilukijakorttiin ja USH-korttiin 5 Kytke nappiparisto kaiutinkaapeliin. 6 Asenna seuraavat: a Akku b Rungon suojus c Micro SD 7 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. LED-kortti LED-kortin irrottaminen 1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä. 2 Irrota seuraavat: 20 Komponenttien irrottaminen ja asentaminen

21 a b c Micro SD Rungon suojus Akku 3 LED-kortin irrottaminen: a Irrota LED-kortin kaapeli LED-kortista [1]. b Irrota teippi, jolla LED-kortti kiinnittyy kosketuslevyn paneeliin [2]. c Irrota LED-kortin kiinnittävät M2 x 3 -ruuvit. [3]. d Nosta LED-kortti ulos tietokoneesta [4]. LED-kortin asentaminen 1 Asenna LED-kortti paikkaansa. 2 Asenna ruuvit (M2 x 3), joilla LED-kortti kiinnittyy. 3 Varmista LED-kortin kiinnitys teipillä. 4 Kytke LED-kortin kaapeli LED-korttiin. 5 Asenna seuraavat: a Akku b Rungon suojus c SD-kortti 6 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Älykorttikehikko Komponenttien irrottaminen ja asentaminen 21

22 Älykorttikehikon irrottaminen HUOMAUTUS: Poista älykortti aina älykortinlukijasta. 1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä. 2 Irrota seuraavat: a Micro SD b Rungon suojus c Akku d SSD-kortti 3 Kaapelien irrottaminen: a Irrota älykorttikaapeli [1] ja irrota se älykorttikehikosta. b Irrota LED-korttikaapeli [2] ja irrota se älykorttikehikosta. c Irrota SSD-levyn lämmönjohtotyyny SSD-korttipaikasta [3]. HUOMAUTUS: SSD-levyn lämmönjohtotyynyn irrottaminen saattaa vaatia jonkin verran voimaa. 4 Älykorttikehikon irrottaminen: a Irrota M2.0 x 1.7 -ruuvit, joilla älykorttikehikko on kiinnitetty tietokoneeseen [1]. b Nosta älykorttikehikko pois tietokoneesta [2]. 22 Komponenttien irrottaminen ja asentaminen

23 Älykorttikehikon asentaminen 1 Työnnä älykorttikehikko korttipaikkaan kohdistaaksesi sen tietokoneen ruuvinpidikkeisiin. 2 Asenna M2.0 x 1,7 -ruuvit, jolla älykorttikehikko kiinnittyy tietokoneeseen. 3 Kiinnitä lämmönjohtotyyny SSD-korttipaikkaan. 4 Kiinnitä LED-kortin kaapeli ja kytke se tietokoneen LED-korttiin. 5 Kiinnitä älykortin kaapeli ja kytke se tietokoneen USH-korttiin. 6 Asenna seuraavat: a SSD-kortti b Akku c Rungon suojus d Micro SD 7 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Jäähdytyselementti Jäähdytyselementtikokoonpanon irrottaminen 1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä. 2 Irrota seuraavat: a Micro SD b Rungon suojus c Akku 3 Jäähdytyselementtikokoonpanon irrottaminen: a Irrota tuulettimen kaapeli emolevystä [1]. Komponenttien irrottaminen ja asentaminen 23

24 b Irrota M2.0 x 3.0 -ruuvit, joilla tuuletin on kiinnitetty emolevyyn. c Irrota M2.0 x 3.0 -ruuvit, joilla jäähdytyselementti on kiinnitetty emolevyyn [2]. d Nosta jäähdytyselementtikokoonpano irti emolevystä. Jäähdytyselementtikokoonpanon asentaminen 1 Kohdista jäähdytyselementtikokoonpano emolevyn ruuvinpidikkeiden kanssa. 2 Asenna ruuvit (M2.0 x 3.0), joilla jäähdytyslevy kiinnittyy emolevyyn. HUOMAUTUS: Kiristä emolevyn ruuvit jäähdytyslevyyn merkityssä järjestyksessä [1, 2, 3, 4]. 3 Asenna ruuvit (M2.0 x 3.0), joilla tuuletin kiinnittyy emolevyyn. 4 Kytke tuulettimen kaapeli emolevyn liittimeen. 5 Asenna seuraavat: a Akku b Rungon suojus 6 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Näyttö Näyttökokoonpanon irrottaminen 1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä. 2 Irrota seuraavat: a Micro SD b Rungon suojus c Akku 24 Komponenttien irrottaminen ja asentaminen

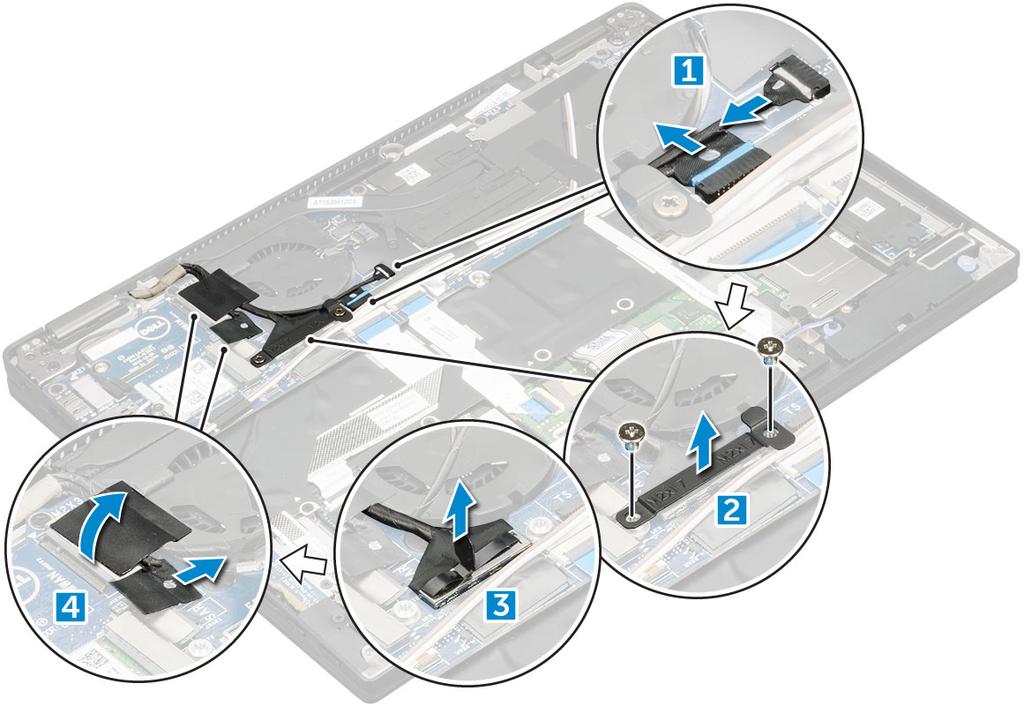

25 d WLAN-kortti e WWAN-kortti 3 Irrota teipit, joilla antennikaapelit on kiinnitetty, ja vedä kaapelit irti reititysklipseistä. 4 Irrota: a IR-kameran ja kosketusnäytön kaapeli [1]. b Irrota M2 x 1.7L -ruuvi, jolla edp-kiinnike on kiinnitetty, ja nosta kiinnike ulos tietokoneesta [2]. c Irrota edp-kaapeli emolevystä [3]. d Irrota G-anturi ja edp-kaapeli [4]. Komponenttien irrottaminen ja asentaminen 25

26 5 Nosta tietokoneen alaosa irti näyttökokoonpanosta. 6 Näyttökokoonpanon irrottaminen: a Aseta tietokoneen alaosa ja näyttökokoonpano 270 asteen (kannettava tietokone) tai 90 asteen (tabletti) kulmaan. HUOMAUTUS: Aseta näyttö 270 asteen kulmaan, jos järjestelmää käytetään kannettavana tietokoneena. Jos järjestelmää käytetään täysin suljettuna tablettina, aseta näyttö 90 asteen kulmaan. b Irrota M2.5 x 4.0 -ruuvit, jolla näytön saranoiden pidikkeet on kiinnitetty [1]. c Irrota näyttökokoonpano tietokoneesta [2]. 26 Komponenttien irrottaminen ja asentaminen

27 Näyttökokoonpanon asentaminen 1 Aseta tietokone tasaiselle pinnalle. 2 Asenna näyttökokoonpano kohdistamalla se näytön saranoiden ruuvipidikkeiden kanssa. 3 Kiinnitä näyttökokoonpano asentamalla M2.5 x 4.0 -ruuvit. 4 Sulje näyttökokoonpano ja käännä tietokone ympäri. 5 Kytke kaapelit: a b c G-anturi ja edp-kaapeli Aseta edp-pidike edp-kaapelin päälle ja asenna pidikkeen M2 x 1.7L -ruuvi. IR-kameran ja kosketusnäytön kaapelit 6 Ohjaa antennijohdot reititysklipsien läpi. 7 Kiinnitä antennikaapelit emolevyyn teipeillä. 8 Asenna seuraavat: a b c d e WWAN-kortti WLAN-kortti Akku Rungon suojus Micro SD 9 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. SIM-korttialustan aihion poistaminen WWAN-kortilla varustettujen mallien SIM-korttialusta on poistettava järjestelmästä, ennen kuin emolevyn voi irrottaa. Voit poistaa SIMkorttialustan järjestelmästä noudattamalla huolto-oppaan purkaminen-osion ohjeita. Vain langattomalla verkkokortilla varustettujen mallien SIM-korttialustan aihio on poistettava järjestelmästä, ennen kuin emolevyn voi irrottaa. SIM-korttialustan aihion irrottamisen ohjeet: 1 Työnnä SIM-korttipaikassa oleva vapautussalpa sisään. Komponenttien irrottaminen ja asentaminen 27

28 2 Vedä SIM-korttialustan aihio ulos tietokoneesta. Emolevy Järjestelmän emolevyn irrottaminen 1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä. 2 Irrota seuraavat: a Micro SD b SIM-korttialusta Jos järjestelmässä on WWAN-kortti, siihen on asennettu SIM-korttialustan aihio. c SIM-korttialustan aihio d Rungon suojus e Akku f SSD-kortti g WLAN-kortti h WWAN-kortti i Jäähdytyselementtikokoonpano 3 Irrota seuraavat kaapelit emolevystä: a kosketuslevyn kaapeli b USH-kaapeli c LED-levyn kaapeli 28 Komponenttien irrottaminen ja asentaminen

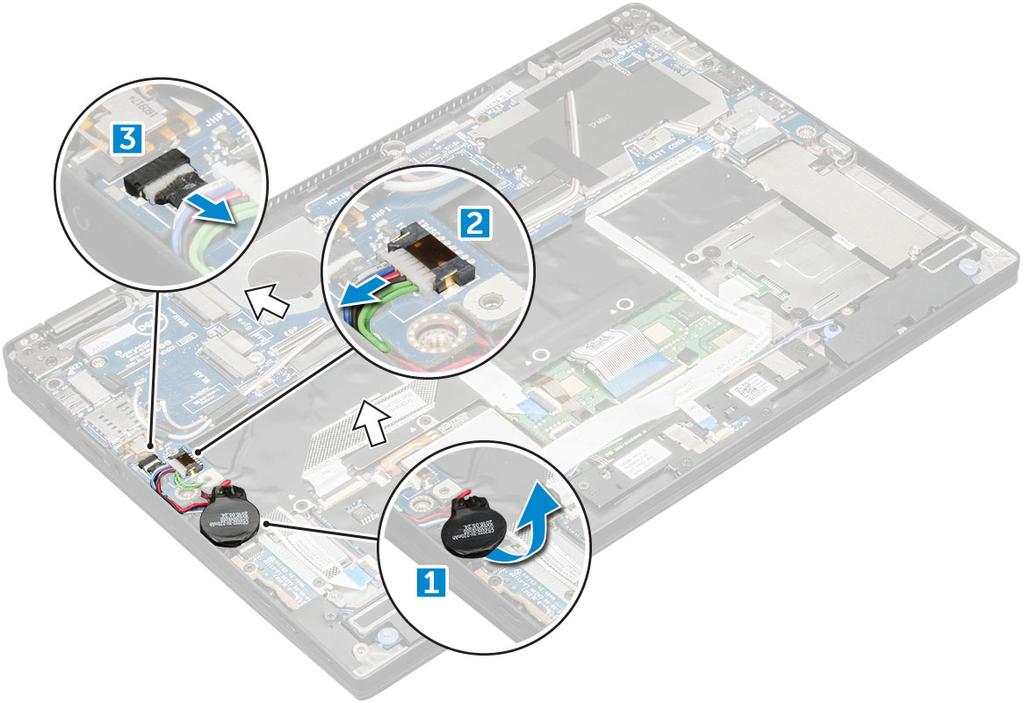

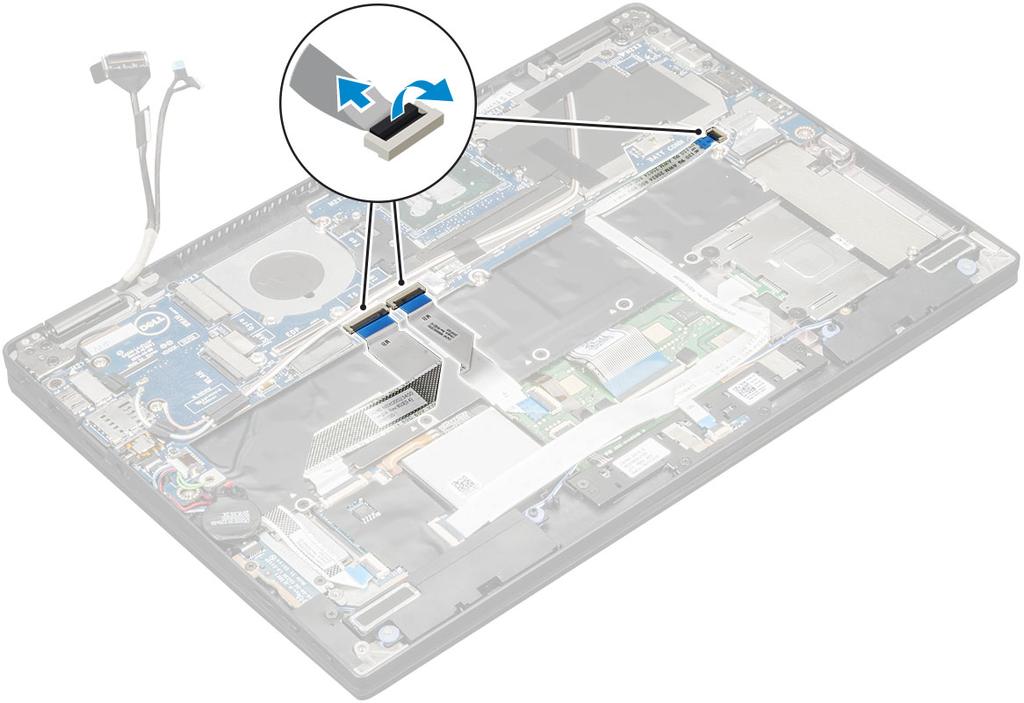

29 4 edp-kaapelin irrottaminen: HUOMAUTUS: Vapauta edp-kaapelit irrottamalla M 2 x 1.7L -ruuvit, joilla edp-kiinnike on kiinnitetty, ja nosta se irti tietokoneesta. Irrota edp-kaapelit emolevystä. 5 Kaapelien vapauttaminen: a Paljasta kaiutinkaapeli kääntämällä nappiparisto [1]. b Irrota kaiutinkaapeli emolevystä [2]. c Irrota virtakortin kaapeli emolevystä [3]. Komponenttien irrottaminen ja asentaminen 29

30 6 Irrota teipit, joilla antennikaapelit on kiinnitetty, ja vedä kaapelit irti reititysklipseistä. 7 Emolevyn irrottaminen: a Irrota M2.0 x 4L -ruuvit, joilla USB Type-C -pidike on kiinnitetty [1]. b Nosta USB Type-C -pidike Type-C -moduulista [2]. c Irrota M2.0 x 3.0 -ruuvit, joilla emolevy on kiinnitetty tietokoneeseen [3]. d Nosta emolevy irti tietokoneesta [4]. 30 Komponenttien irrottaminen ja asentaminen

31 Emolevyn asentaminen 1 Kohdista emolevy tietokoneen ruuvinpidikkeiden kanssa. 2 Asenna ruuvit (M2.0 x 3.0), joilla emolevy kiinnittyy tietokoneeseen. 3 Aseta USB Type-C -kiinnike Type-C-moduuliin. 4 Asenna ruuvit (M 2.0 x 4L), joilla USB Type-C -kiinnike kiinnittyy Type-C-moduuliin. 5 Reititä antennikaapeli reitityskiinnikkeiden kautta ja kiinnitä antennikaapelit teipillä. 6 Kytke virtakortti ja kaiutinkaapeli emolevyyn. 7 Kytke nappiparisto kaiutinkaapeliin. 8 Kytke USH-kortin, kosketuslevyn kortin ja LED-kortin kaapelit emolevyyn. 1 HUOMAUTUS: If your computer has a WWAN card, then SIM card tray installation is a requirement. 9 Asenna seuraavat: a jäähdytyselementin moduuli b WWAN-kortti c WLAN-kortti d SSD-kortti e Akku f Rungon suojus g SIM-kortin alusta h Micro SD 10 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Reaaliaikainen kello (RTC) Komponenttien irrottaminen ja asentaminen 31

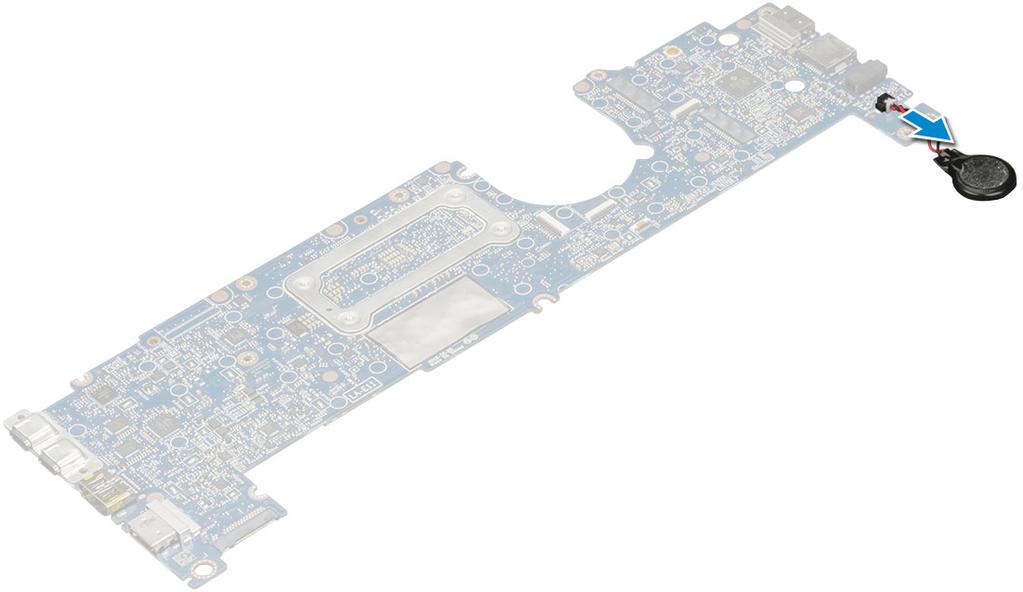

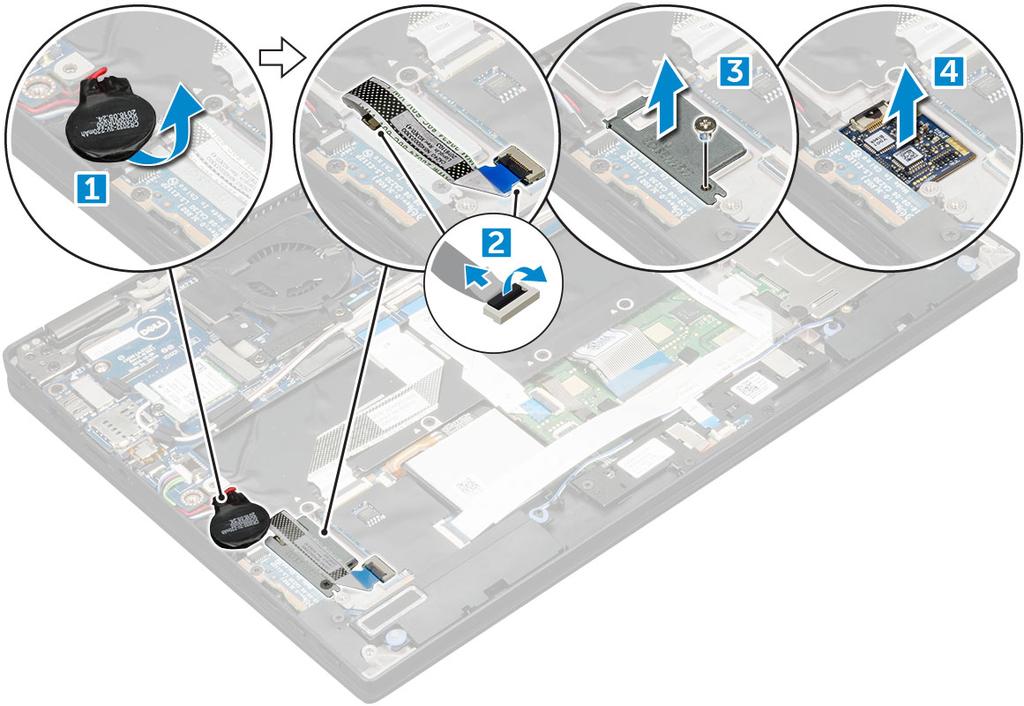

32 RTC:n irrottaminen 1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä. 2 Irrota seuraavat: a microsd-kortti b SIM-korttialusta c d e f g h i HUOMAUTUS: SIM-korttialusta on saatavilla vain, jos tietokoneessa on WWAN-kortti. Rungon suojus Akku SSD-kortti WLAN-kortti WWAN-kortti jäähdytyselementti emolevy HUOMAUTUS: RTC sijaitsee emolevyllä, joten emolevy on poistettava. 3 Vapauta RTC irrottamalla RTC-kaapeli emolevystä. Reaaliaikaisen kellon (RTC) asentaminen 1 Liitä nappipariston johto emolevyyn. 2 Asenna seuraavat: a emolevy b jäähdytyselementtimoduuli c WWAN-kortti d WLAN-kortti e SSD-kortti f Akku g Rungon suojus h Micro SD i SIM-kortin alusta 32 Komponenttien irrottaminen ja asentaminen

33 3 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. RTC on emolevyllä, joten emolevy on asennettava RTC:n asentamisen jälkeen. Näppäimistö Näppäimistökokoonpanon irrottaminen HUOMAUTUS: Näppäimistön ja näppäimistökehikon yhdistelmää kutsutaan näppäimistökokoonpanoksi. 1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä. 2 Irrota seuraavat: a b c d e f g h i Micro SD SIM-korttialusta HUOMAUTUS: SIM-korttialusta on saatavilla vain, jos tietokoneessa on WWAN-kortti. Rungon suojus Akku SSD-kortti WLAN-kortti WWAN-kortti Jäähdytyselementtikokoonpano emolevy 3 Irrota seuraavat: a LED-kortin kaapeli [1] b SSD-levyn lämpötyyny [2] c näppäimistön ja näppäimistön taustavalon kaapelit [3] 4 Näppäimistön irrottaminen: a Irrota M2.0 x 3.0 -ruuvit, jolla näppäimistö on kiinnitetty koteloon [1]. Komponenttien irrottaminen ja asentaminen 33

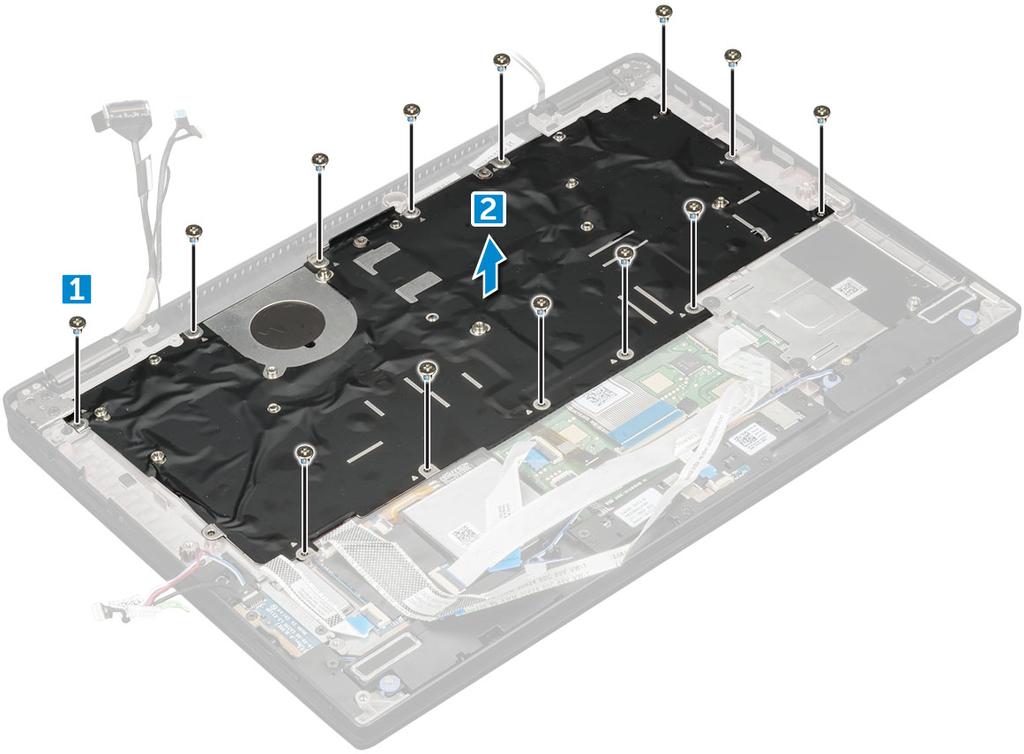

34 b Nosta näppäimistö irti kotelosta [2]. Näppäimistön irrottaminen näppäimistön kehikosta 1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä. 2 Irrota näppäimistö. 3 Näppäimistön irrottaminen näppäimistön kehikosta: a Irrota M2.0 x 2.0 -ruuvit, joilla näppäimistö kiinnittyy näppäimistökokoonpanoon [1]. b Nosta näppäimistö irti näppäimistön kehikosta [2]. 34 Komponenttien irrottaminen ja asentaminen

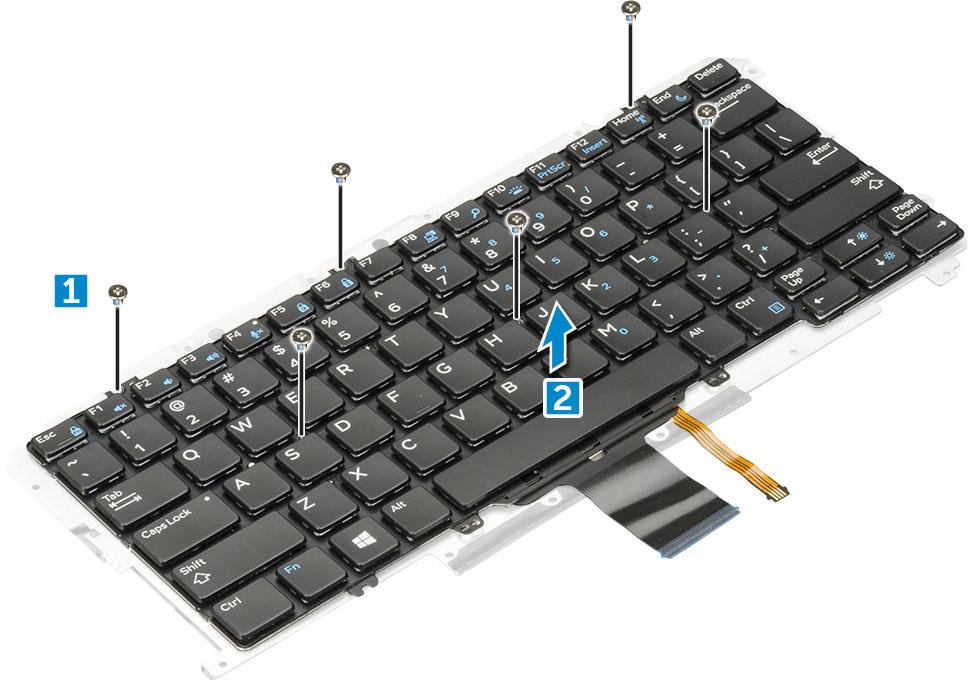

35 Näppäimistön asentaminen näppäimistön kehikkoon 1 Kohdista näppäimistö näppäimistön kehikon ruuvinpidikkeiden kanssa. 2 Kiinnitä näppäimistö näppäimistön kehikkoon kiristämällä ruuvit (M2.0 x 2.0). 3 Asenna näppäimistö. Näppäimistökokoonpanon asentaminen HUOMAUTUS: Näppäimistön ja näppäimistökehikon yhdistelmää kutsutaan näppäimistökokoonpanoksi. 1 Kohdista näppäimistökokoonpano kotelossa olevien ruuvinpidikkeiden kanssa. 2 Kiinnitä ruuvit (M2.0 x 3.0), joilla näppäimistö kiinnittyy koteloon. 3 Kiinnitä ja kytke näppäimistön ja taustavalaistun näppäimistön kaapelit näppäimistöön. 4 Kiinnitä LED-kortin kaapeli näppäimistöön. 5 Kiinnitä SSD-lämpötyyny SSD-moduuliin. HUOMAUTUS: Jos tietokoneessa on WWAN-kortti, SIM-kortin alusta on asennettava. 6 Asenna seuraavat: a emolevy b lämpöelementin moduuli c WWAN-kortti d WLAN-kortti e SSD-kortti f Akku g Rungon suojus h Micro SD i SIM-kortin alusta 7 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Komponenttien irrottaminen ja asentaminen 35

36 Näyttöpaneeli Näyttöpaneelin irrottaminen 1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä. 2 Irrota seuraavat: a b c d e f Micro SD Rungon suojus Akku WLAN-kortti WWAN-kortti näyttökokoonpano 3 Näyttöpaneelin vapauttaminen: a Kankea näyttöpaneelia näytön saranoista [1]. b Työnnä näytön saranoita alareunan lovista [2]. c Vapauta näyttöpaneeli kankeamalla sitä reunoistaan [3, 4]. 4 Käännä näyttöpaneeli ympäri. 36 Komponenttien irrottaminen ja asentaminen

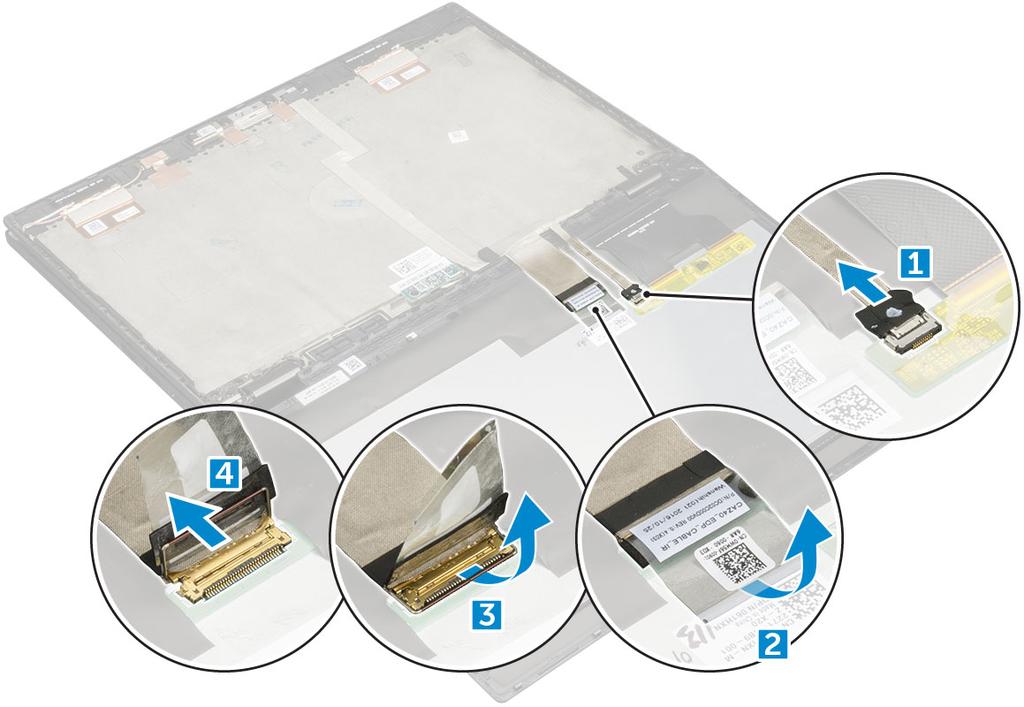

37 5 Kaapeleiden irrottaminen: a G-anturikaapeli [1] b Irrota näyttökaapelin liimaava teippi [2]. c Nosta metallikielekettä, jolla näyttökaapeli on kiinnitetty [3]. d Irrota näyttökaapeli näyttöpaneelista. Komponenttien irrottaminen ja asentaminen 37

38 Näyttöpaneelin asentaminen 1 Aseta näyttöpaneeli näytön kannen yli jäävän osan kohdille. 2 Kytke näyttökaapeli näytön kannesta näyttöpaneeliin. 3 Kiinnitä näyttökaapeli näyttöpaneeliin teipillä. 4 Kytke G-anturin kaapeli näyttöpaneelissa olevaan liittimeen. 5 Käännä näyttöpaneeli näytön kanteen. 6 Kiinnitä näyttöpaneeli näyttökokoonpanoon painamalla sen reunoista. 7 Asenna seuraavat: a b c d e WLAN-kortti WWAN-kortti Akku Rungon suojus Micro SD 8 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. G-anturikortti G-anturikortin irrottaminen 1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä. 2 Irrota seuraavat: a b c d e f g Micro SD Rungon suojus Akku WLAN-kortti WWAN-kortti näyttökokoonpano näyttöpaneeli 3 G-anturikortin irrottaminen: a Irrota M2.0 x 3.0 -ruuvi, jolla G-anturikortti on kiinnitetty näytän kanteen [1]. b Paljasta näyttökaapeli kääntämällä G-anturikortti [2]. c Irrota näyttökaapeli G-anturikortista [3]. 38 Komponenttien irrottaminen ja asentaminen

39 G-anturikortin asentaminen 1 Aseta G-anturikortti näytön kanteen. 2 Kiinnitä näyttökaapeli G-anturikorttiin. 3 Käännä G-anturikortti ja kohdista se näytön kannen ruuvinpidikkeen kanssa. 4 Kiinnitä G-anturikortti näytön kanteen M2.0 x 3.0 -ruuvilla. 5 Asenna seuraavat: a Inäyttöpaneeli b WLAN-kortti c WWAN-kortti d Akku e Rungon suojus f Micro SD 6 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Kamera Kameran irrottaminen 1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä. 2 Irrota seuraavat: a Micro SD b Rungon suojus c Akku d WLAN-kortti Komponenttien irrottaminen ja asentaminen 39

40 e f g WWAN-kortti näyttökokoonpano näyttöpaneeli 3 Kameran irrottaminen: a Irrota kamerakaapeli kameramoduulista [1]. b Irrota kameramoduuli ja nosta se irti näytön kannesta [2]. Kameran asentaminen 1 Aseta kameramoduuli näytön kannessa olevaan paikkaan. 2 Kiinnitä kameramoduuli näytön kanteen. 3 Kytke kameran kaapeli kameramoduulin liittimeen. 4 Asenna seuraavat: a näyttöpaneeli b näyttökokoonpano c WLAN-kortti d WWAN-kortti e Akku f Rungon suojus g Micro SD 5 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Kämmentuki 40 Komponenttien irrottaminen ja asentaminen

41 Kämmentuen asentaminen 1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä. 2 Irrota seuraavat: a Rungon suojus b Akku c SSD-moduuli d WLAN-kortti e WWAN-kortti f virtakortti g jäähdytyselementti h RTC i LED-kortti j kaiutin k älykorttikehikko l näyttökokoonpano m emolevy n näppäimistö Jäljellä on kämmentuki. 3 Asenna kämmentuki. 4 Asenna seuraavat: a näppäimistökokoonpano b emolevy c näyttökokoonpano d älykorttikehikko e kaiutin f LED-kortti g RTC Komponenttien irrottaminen ja asentaminen 41

42 h jäähdytyselementti i virtakortti j WLAN-kortti k WWAN-kortti l PCIe SSD m Akku n Rungon suojus 5 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. 42 Komponenttien irrottaminen ja asentaminen

43 3 Tekniikka ja komponentit Tässä kappaleessa kuvaillaan järjestelmään saatavilla oleva tekniikka ja komponentit. Aiheet: Verkkolaite Suorittimet Piirisarja Muistin ominaisuudet Näyttö Kameran ominaisuudet Kiintolevy USB:n ominaisuudet HDMI 1.4 Verkkolaite Tämä kannettava tietokone toimitetaan 45 tai 65 W:n verkkolaitteella. VAARA: Kun irrotat verkkolaitteen kaapelin matkatietokoneesta, ota kiinni liittimestä, ei kaapelista, ja vedä tiukasti mutta kevyesti, jotta et vaurioita kaapelia. VAARA: Verkkolaite toimii kaikissa maailman sähköpistorasioissa. Virtaliittimet ja virtajohdot vaihtelevat kuitenkin maakohtaisesti. Yhteensopimattoman kaapelin käyttö tai kaapelin väärä kytkentä virtajohtoon tai sähköpistorasiaan voi aiheuttaa tulipalon tai laitteistovaurion. Suorittimet Latitude 5289 on saatavilla seuraavilla suorittimilla: Intel Core i3-7100u (3 Mt:n välimuisti, 3,90 GHz) Intel Core i5-7200u (3 Mt:n välimuisti, enintään 3,10 GHz) Intel Core i5-7300u (3 Mt:n välimuisti, enintään 3,50 GHz) Intel Core i7-7600u (4 Mt:n välimuisti, enintään 3,90 GHz) HUOMAUTUS: Kellotaajuus ja suorituskyky riippuu työkuormasta ja muista muuttujista. Suorittimien tunnistaminen Windows 10:ssä 1 Kirjoita Laitehallinta 'm Cortana, Ask me anything -kenttään. Laitehallinta-ikkuna avautuu. 2 Klikkaa Suoritin. Suorittimen tiedot näytetään. Tekniikka ja komponentit 43

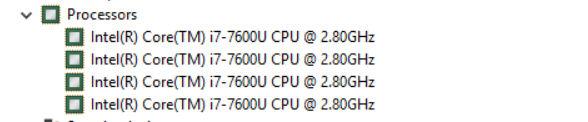

44 Kuva 1. Suoritin Suorittimen käytön tarkistaminen tehtävänhallinnasta 1 Napsauta tehtäväpalkkia hiiren kakkospainikkeella. Valitse Tehtävänhallinta. 2 Voit käynnistää tehtävienhallinnan myös näppäinyhdistelmällä CTRL+ALT+DEL. Windowsin tehtävänhallinta -ikkuna avautuu. 3 Napsauta Suorituskyky-välilehteä Windowsin tehtävänhallinta -ikkunassa. Suorittimen käytön tarkistaminen Resurssienvalvonnassa 1 Klikkaa tablet-tietokonetta hiiren oikealla painikkeella. 2 Valitse Käynnistä tehtävänhallinta. Windowsin tehtävänhallinta -ikkuna avautuu. 44 Tekniikka ja komponentit

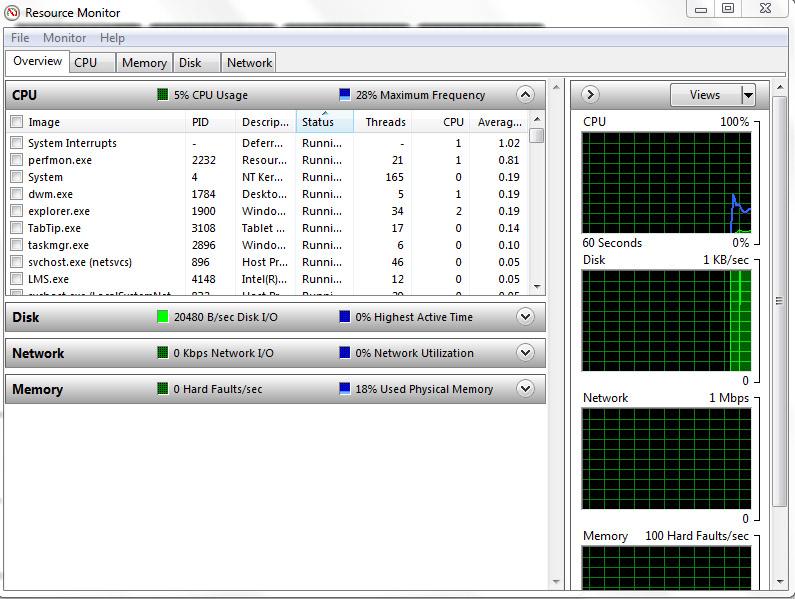

45 3 Napsauta Suorituskyky-välilehteä Windowsin tehtävänhallinta -ikkunassa. Näyttöön avautuvat suorittimen suorituskykytiedot. 4 Napsauta Avaa resurssienvalvonta. Piirisarja Piirisarja on integroitu suorittimeen. Piirisarjan tunnistaminen Windows 10:n laitehallinnassa HUOMAUTUS: Näytetyt piirisarjan tiedot ovat viitteelliset, ja ne saattavat poiketa tietokoneesi näkymästä. 1 Kirjoita Kysy mitä tahansa -kenttään Laitehallinta. Laitehallinnan ikkuna tulee näkyviin. 2 Laajenna Järjestelmälaitteet ja etsi piirisarja. Tekniikka ja komponentit 45

46 Muistin ominaisuudet Muisti on integroitu emolevyyn, eikä sitä voi vaihtaa erikseen. Latitude 5289 tukee seuraavia muistikokoonpanoja: 16 Gt 1866 MHz LPDDR3 4 Gt 1866 MHz LPDDR3 8 Gt 1866 MHz LPDDR3 Järjestelmämuistin asennuksen tarkistaminen 1 Käynnistä kannettava tietokone tai käynnistä se uudelleen. 2 Kun Dell-logo ilmestyy, paina F2. Entering BIOS setup (siirrytään BIOS-asetuksiin) -viesti ilmestyy. 3 Valitse vasemmasta paneelista Asetukset > Yleistä > Järjestelmätiedot, Muistitiedot esitetään oikeassa paneelissa. Järjestelmämuistin tarkistaminen Windows 10 1 Klikkaa Windows-painiketta ja valitse Kaikki asetukset > Järjestelmä. 2 Klikkaa Järjestelmä-kohdan allatiedot. 46 Tekniikka ja komponentit

47 Muistin testaaminen epsa:lla 1 Käynnistä (tai käynnistä uudelleen) tietokone. 2 Käynnistä epsa-diagnostiikka painamalla F12-näppäintä tai näppäinyhdistelmää Fn+PWR. PSA (PreBoot System Assessment) käynnistyy tietokoneessa. HUOMAUTUS: Jos odotat liian kauan ja käyttöjärjestelmän logo tulee näyttöön, odota, kunnes näkyviin tulee kirjautumisruutu tai työpöytä. Sammuta tietokone ja yritä uudelleen. Jos muistitestissä löytyy enintään 25 virhettä, RMT:n perusominaisuus korjaa ongelmat automaattisesti. Testi näyttää läpäisytuloksen, koska virheet on poistettu. Jos muistitestissä löytyy virhettä, RMT:n perusominaisuus estää virheellisten muistilohkojen käytön. Testin tuottaa hyväksytyn tuloksen eikä muistimoduulia tarvitse vaihtaa. Jos muistitestin tuloksena on yli 50 virhettä, testi pysähtyy. Tulos osoittaa, että muistimoduuli on vaihdettava. Näyttö Näyttö-osiossa kuvaillaan, miten näyttösovitin tunnistetaan näytön hallinnassa ja miten näytön tarkkuutta muutetaan. Lisäksi se sisältää tietoja usean näytön liittämisestä. Näyttövaihtoehdot Tämä kannettava tietokone toimitetaan Corning Gorilla Glass 4 -lasista valmistetulla 12,5 tuuman FHD-kosketusnäytöllä (1 920 x 1 080). Näyttösovittimen tunnistaminen 1 Kirjoita Laitehallinta 'm Cortana, Ask me anything -kenttään. Näytön hallinta -ikkuna avautuu. 2 Laajenna Näyttösovittimet. Näyttösovittimen tiedot näytetään. Kuva 2. näyttösovitin Näytön tarkkuuden muuttaminen 1 Klikkaa työpöytää hiiren kakkospainikkeella ja valitse Näyttöasetukset. 2 Klikkaa tai napauta Näytön lisäasetukset. 3 Valitse vaadittu tarkkuus alasvetoluettelosta ja napauta Käytä. Tekniikka ja komponentit 47

48 Kytkeminen ulkoisiin näyttölaitteisiin Kytke kannettava tietokone ulkoiseen näyttölaitteeseen seuraavasti: 1 Varmista, että projektori on päällä, ja kytke projektorin kaapeli kannettavan tietokoneen videoporttiin. 2 Paina Windows-logoa ja P-näppäintä. 3 Valitse jokin seuraavista tiloista: Vain tietokoneen näyttö Monista Laajenna Second Screen only (Vain toinen näyttö) HUOMAUTUS: Lisätietoja on näyttölaitteen mukana tulleessa asiakirjassa. Kameran ominaisuudet Tämä kannettava tietokone toimitetaan etukameralla, jonka tarkkuus on 1280 x 720 (maksimi). Saatavilla on myös IR-etukamera. Kamera on näytön päällä sen keskellä. Kameran tunnistaminen laitehallinnassa Windows 10:ssä 1 Kirjoita Haku-ruutuun laitehallinta ja käynnistä se napauttamalla. 2 Ollessasi laitehallinnassa laajenna Kuvankäsittelylaitteet. Kameran käynnistäminen (Windows 7, 8.1 ja 10) Käynnistä kamera avaamalla sovellus, joka käyttää kameraa. Esimerkiksi jos napautat Skype-ohjelmistoa, joka toimitetaan kannettavan tietokoneen mukana, kamera käynnistyy. Vastaavasti jos sovellus pyytää verkkokameran käyttöoikeutta chattaillessasi verkossa, kamera käynnistyy. 48 Tekniikka ja komponentit

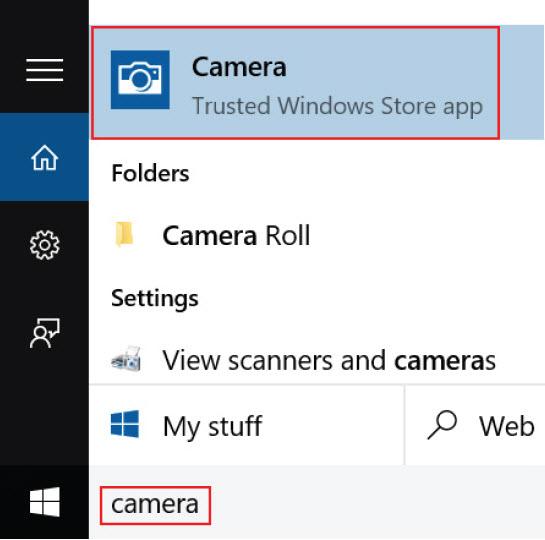

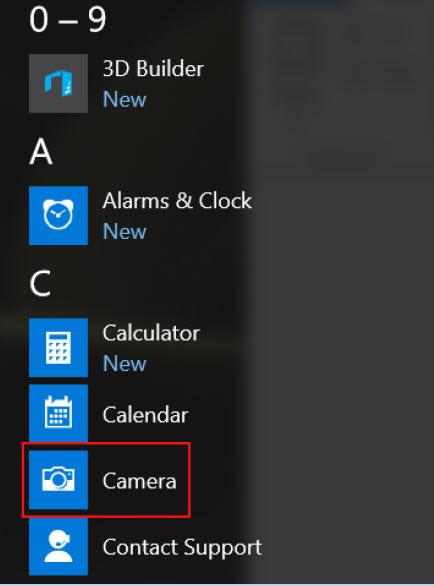

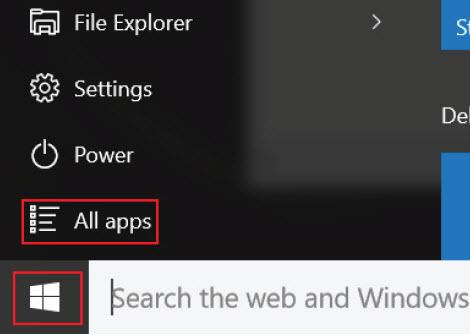

49 Kamerasovelluksen käynnistäminen 1 Napauta tai napsauta Windows-painiketta ja valitse Kaikki sovellukset. 2 Valitse Kamera sovellusluettelosta. 3 Jos Kamerasovellusta ei löydy sovellusluettelosta, suorita haku. Tekniikka ja komponentit 49

50 Kiintolevy Tässä osiossa kuvaillaan, miten tunnistaa järjestelmään asennettu kiintolevytyyppi. Tallennuslaitevaihtoehdot Tämä kannettava tietokone tukee M.2 SATA SSD- ja M.2 PCIe NVMe SSD -asemia. Tallennuslaitteen tunnistaminen BIOS:issa 1 Käynnistä (tai käynnistä uudelleen) kannettava tietokone. 2 Kun näyttöön tulee Dell-logo, siirry BIOS-asennusohjelmaan jollain seuraavista tavoista: Painele F2-näppäintä, kunnes BIOsin määritysviesti tulee näkyviin. Syötä käynnistysvalikko napauttamalla F12. Tallennuslaite (kiintolevy tai SSD-levy) on System Information-kohdassa General-asetusryhmässä. Tallennuslaitteen tunnistaminen Windows 10:ssä 1 Kirjoita Laitehallinta 'm Cortana, Ask me anything -kenttään. Laitehallinta-ikkuna avautuu. 2 Klikkaa Levyasemat. Järjestelmään asennetut tallennuslaitteet näytetään. USB:n ominaisuudet Universal Serial Bus, josta käytetään yleisesti nimitystä USB, astui PC-maailmaan vuonna Se yksinkertaistaa dramaattisesti kytkentöjä isäntätietokoneen ja oheislaitteiden kuten hiiren ja näppäimistön, ulkoisen kiintolevyn ja optisten laitteiden, Bluetoothin ja monien muiden markkinoilla olevien oheislaitteiden - välillä. Tutustutaanpa USB:n kehitykseen alla olevan taulukon avulla. Taulukko 2. USB:n kehitys Tyyppi Tiedonsiirtonopeus Luokka Lanseerausvuosi USB 3.0/USB 3.1 Gen 1 5 Gbps Erittäin nopea 2010 USB Mbps Nopea 2000 USB Mbps Täysi nopeus 1998 USB 1.0 1,5 Mbps Alhainen nopeus 1996 USB 3.0/USB 3.1 Gen 1 (SuperSpeed USB) Yli kuuteen miljardiin myytyyn laitteeseen asennettu USB 2.0 on jo vuosia ollut PC-tietokoneiden vakiintunut liitintyyppi. Tietokoneiden jatkuvasti kasvavan laskentatehon ja suurempien tiedonsiirtovaatimusten takia nopeutta tarvitaan yhä enemmän. USB 3.0/USB 3.1 Gen 1 50 Tekniikka ja komponentit

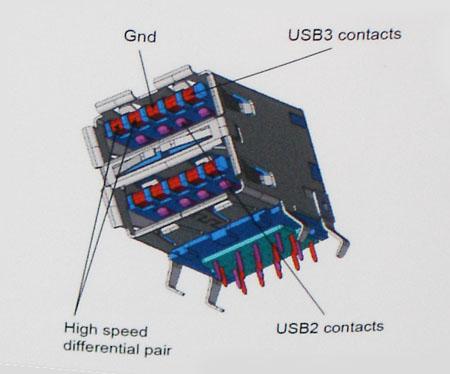

51 vastaavat lopultakin kuluttajien vaatimuksiin teoriassa 10-kertaisella siirtonopeudella edeltäjäänsä verrattuna. USB 3.1 Gen 1:n ominaisuudet tiivistettynä: Suurempi siirtonopeus (jopa 5 Gbps) Suurempi maksimaalinen väyläteho ja suurempi virta, joka tukee paremmin paljon virtaa kuluttavia laitteita Uudet virranhallintaominaisuudet Täysi kaksisuuntainen tiedonsiirto ja tuki uusille siirtotyypeille Taaksepäin yhteensopiva USB 2.0:n kanssa Uudet liittimet ja kaapeli Alla olevat aiheet kattavat joitain useimmin kysyttyjä kysymyksiä USB 3.0:sta/USB 3.1 Gen 1:stä. Nopeus Tällä hetkellä viimeisin USB 3.0/USB 3.1 Gen 1 standardi määrittelee kolme nopeustilaa. Ne ovat Super-Speed, Hi-Speed ja Full-Speed. Uuden Super-Speed tilan siirtonopeus on 4,8 Gbps. Standardiin sisältyvät vanhat Hi-Speed- ja Full-Speed USB-tilat, joita kutsutaan myös nimillä USB 2.0 ja 1.1. Hitaampien tilojen siirtonopeus on edelleen 480 Mbps ja 12 Mbps, ja ne on säilytetty taaksepäin yhteensopivuuden vuoksi. USB 3.0/USB 3.1 Gen 1 saavuttavat huomattavasti paremman suorituskyvyn seuraavilla teknisillä muutoksilla: Ylimääräinen fyysinen väylä, joka on lisätty rinnakkain olemassa olevan USB 2.0 -väylän kanssa (katso alla oleva kuva). USB 2.0:lla oli aiemmin neljä johtoa (virta, maa ja differentiaalidatapari); USB 3.0/USB 3.1 Gen 1 lisäävät neljä johtoa kahdelle differentiaalisignaaliparille (vastaanotto ja lähetys), joten liittimissä ja kaapeleissa on yhteensä kahdeksan liitäntää. USB 3.0/USB 3.1 Gen 1 käyttävät kaksisuuntaista tiedonsiirtokanavaa USB 2.0:n vuorosuuntaisuuden sijaan. Tämä kasvattaa teoreettisen tiedonsiirtonopeuden kymmenkertaiseksi. USB 2.0 saattaa olla liian hidas nykyajan tiedonsiirtotarpeisiin, jotka ovat kasvussa teräväpiirtovideoiden, teratavuluokan tallennuslaitteiden ja korkeiden megapikselimäärien digikameroiden takia. Lisäksi USB 2.0 yhteys ei todellisuudessa pääse lähellekään teoreettista 480 Mbps:n enimmäissiirtonopeutta. Käytännössä enimmäisnopeus on noin 320 Mbps (40 Mt/s). Vastaavasti USB 3.0/USB 3.1 Gen 1 yhteydet eivät voi saavuttaa 4,8 Gbps:n siirtonopeutta. Todellisissa olosuhteissa tiedonsiirtonopeus tulee todennäköisesti olemaan enintään 400 Mt/s. Tällä nopeudella USB 3.0/USB 3.1 Gen 1 on kymmenkertainen parannus USB 2.0:aan verrattuna. Tekniikka ja komponentit 51

52 Käyttökohteet USB 3.0/USB 3.1 Gen 1 raivaavat kaistaa ja antavat laitteille enemmän tilaa tarjota entistä parempi kokonaiskokemus. Aikaisemmin videon toisto USB-laitteelta oli hädin tuskin siedettävää (niin enimmäispiirtotarkkuuden, latenssin kuin videon pakkauksenkin kannalta), joten on helppo uskoa, että USB-videoratkaisut toimivat paljon paremmin 5 10-kertaisella kaistanleveydellä. Single-Link DVI edellyttää lähes 2 Gbps:n tiedonsiirtonopeutta. 480 Mbps oli tämän kannalta rajoittava, kun taas 5 Gbps on lupaavaakin parempi. Luvatun 4,8 Gbps:n nopeutensa ansiosta standardi soveltuu muun muuassa ulkoisiin RAID-asemiin ja muihin tuotteisiin, jotka eivät aikaisemmin sopineet USB:lle. Alla luetellaan joitain tarjolla olevia SuperSpeed USB 3.0/USB 3.1 Gen 1 -tuotteita: Täysikokoiset ulkoiset USB 3.0/USB 3.1 Gen 1 kiintolevyt Pienikokoiset ulkoiset USB 3.0/USB 3.1 Gen 1 kiintolevyt USB 3.0/USB 3.1 Gen 1 kiintolevytelakat ja sovittimet USB 3.0/USB 3.1 Gen 1 Flash-asemat ja lukijat USB 3.0/USB 3.1 Gen 1 SSD-asemat USB 3.0/USB 3.1 Gen 1 RAID-asemat Optiset media-asemat Multimedialaitteet Verkot USB 3.0/USB 3.1 Gen 1 sovitinkortit ja jakajat Yhteensopivuus USB 3.0/USB 3.1 Gen 1 on onneksi suunniteltu alusta pitäen yhteensopivaksi USB 2.0:n kanssa. Vaikka USB 3.0/USB 3.1 Gen 1 hyödyntää uuden protokollan korkeampaa nopeuspotentiaalia useammilla liitoskohdilla ja kaapeleilla, itse liitin on täsmälleen samanmuotoinen ja sen neljä USB 2.0 liitoskohtaa sijaitsevat samoissa paikoissa kuin ennenkin. USB 3.0/USB 3.1 Gen 1:ssä on viisi uutta liitoskohtaa, jotka siirtävät tietoa uusien kaapeleiden kautta ja jotka tulevat kosketuksiin ainoastaan SuperSpeed USB liitännän kanssa. USB 3.1 Gen 1 ohjainten natiivituki on tulossa Windows 8:lle ja 10:lle. Tämä poikkeaa Windowsin aiemmista versioista, joihin tarvitaan jatkossakin erilliset ajurit USB 3.0/USB 3.1 Gen 1 ohjaimille. Microsoft on ilmoittanut, että USB 3.1 Gen 1 tuki on tulossa Windows 7:lle, ainakin tulevassa päivityksessä tai Service Pack huoltopäivityksessä, jos ei heti julkaisuhetkellä. Mikäli USB 3.0/USB 3.1 Gen 1 tuki Windows 7:lle käynnistyy sujuvasti, on mahdollista, että myös Vistalle voitaisiin saada SuperSpeed-tuki. Microsoft on vahvistanut tämän ilmoittamalla, että useimmat sen yhteistyökumppaneista ovat niin ikään sitä mieltä, että Vistan tulisi tukea USB 3.0/USB 3.1 Gen 1:tä. Super-Speed-tuen saatavuudesta Windows XP:lle ei tässä vaiheessa ole tietoa. Se vaikuttaa kuitenkin epätodennäköiseltä, koska XP on seitsemän vuotta vanha käyttöjärjestelmä. HDMI 1.4 Tässä artikkelissa selitetään HDMI 1.4 sekä sen ominaisuudet ja edut. HDMI (High-Definition Multimedia Interface) on alan tukema, pakkaamaton, täysin digitaalinen äänen-/kuvansiirtoliitin. Sillä voi yhdistää mitkä tahansa HDMI-yhteensopivat ääni- tai kuvalähteet (esim. DVD-soitin tai viritin-vahvistin) äänen- tai videontoistolaitteeseen (esim. digitaaliseen televisioon (DTV)). HDMI on tarkoitettu käytettäväksi televisioiden ja DVD-soitinten kanssa. Kaapeleiden pienempi lukumäärä ja sisällönsuojausominaisuudet ovat hyödyistä tärkeimpiä. HDMI tukee tavallisen, parannetun ja teräväpiirtovideon sekä monikanavaisen digitaalisen äänen siirtoa yhdellä kaapelilla. HUOMAUTUS: HDMI 1.4 tukee 5.1 kanavan audiota. 52 Tekniikka ja komponentit

53 HDMI 1.4:n ominaisuudet HDMI-Ethernetkanava - lisää nopean verkon HDMI-liitäntään, jolloin käyttäjät voivat täysin hyödyntää IP-laitteitaan ilman erillistä Ethernet-kaapelia Audion paluukanava - tekee HDMI:llä kytketyn TV:n, jossa on kiinteä viritin, lähettää audiodataa "ylöspäin" surround-audiojärjestelmään, eliminoiden erilisen audiokaapelin tarpeen 3D - määrittää tulo/lähtöprotokollat tärkeimmille 3D-videomuodoille, raivaten tien todellisille 3D-peleille ja 3D-kotiteatterisovelluksille Sisältötyyppi - sisältötyyppien tosiaikainen signalointi näytön ja lähdelaitteiden välillä, tehden TV:lle mahdolliseksi optimoida kuvaasetukset sisältötyypin perusteella Enemmän väritilaa - lisää tuen uusille värimalleille, joita käytetään digikuvauksessa ja tietokonegrafiikassa 4K-tuki - mahdollistaa 1080p:tä huomattavasti paremman videotarkkuuden tukien seuraavan sukupolven näyttöjä, jotka kilpailevat monissa kaupallisissa elokuvateattereissa käytettyjen Digital Cinema -järjestelmien kanssa HDMI-mikroliitin - uusi, pieni liitin puhelimille ja muille kannettaville laitteille, joka tukee jopa 1080p:n videotarkkuutta Autokytkentäjärjestelmä - uudet kaapelit ja liittimet autojen videojärjestelmille, jotka on suunniteltu täyttämään moottoriajoneuvoympäristön ainutlaatuiset vaatimukset ja tarjoamaan aitoa HD-laatua HDMI:n edut Laadukas HDMI siirtää pakkaamatonta digitaalista audiota ja videota, taaten parhaan ja selkeimmän kuvanlaadun. Edullinen HDMI tarjoaa digitaalisen liitännän laadun ja toiminnallisuuden ja tukee samalla pakkaamattomia videomuotoja yksinkertaisella ja edullisella tavalla Audio HDMI tukee useita audiomuotoja tavallisesta stereosta monikanavaiseen surround-ääneen HDMI yhdistää videon ja monikanavaisen audion yhteen kaapeliin eliminoiden tällä hetkellä AV-järjestelmissä käytettuhen useiden kaapeleiden kustannukset, mutkikkuujen ja sekaannuksen HDMI tukee tiedonsiirtoa videolähteen (kuten DVD-soitin) ja DTV:n välillä, mahdollistaen uusia toiminnallisuuksia Tekniikka ja komponentit 53
