1 Latitude in-1 Omistajan opas Säädösten mukainen malli: T02J Säädösten mukainen tyyppi: T02J001

2 Huomautukset, varoitukset ja vaarat HUOMAUTUS: HUOMAUTUKSET ovat tärkeitä tietoja, joiden avulla voit käyttää tablettia entistä paremmin. VAROITUS: VAROITUKSET ovat varoituksia tilanteista, joissa laitteisto voi vahingoittua tai joissa tietoja voidaan menettää. Niissä kerrotaan myös, miten nämä tilanteet voidaan välttää. VAARA: VAARAILMOITUKSET kertovat tilanteista, joihin saattaa liittyä omaisuusvahinkojen, loukkaantumisen tai kuoleman vaara Dell Inc. tai sen tytäryritykset. Kaikki oikeudet pidätetään. Dell, EMC ja muut tavaramerkit ovat Dell Inc:in tai sen tytäryritysten tavaramerkkejä. Muut tavaramerkit voivat olla omistajiensa tavaramerkkejä Tark. A00

3 Sisällysluettelo 1 Järjestelmätiedot...6 Suorittimen tekniset tiedot... 6 Järjestelmätiedot...6 Muistitiedot... 7 Kuvatiedot... 7 Äänitiedot... 7 Porttien ja liitäntöjen tiedot... 7 Tiedonsiirtotiedot... 8 Kameratiedot... 8 Näytön tiedot...9 Verkkolaitteen tiedot...9 Akkutiedot...9 Mitat...10 Aktiivisen kynän tekniset tiedot Langattoman latausalustan tekniset tiedot Ympäristötiedot Tabletin käyttö...13 Ennen kuin avaat taulutietokoneen...13 Taulutietokoneen käsittelemisen jälkeen...14 Taulutietokoneen sammuttaminen Komponenttien irrottaminen ja asentaminen...16 MicroSIM-kortti microsd-kortti...17 Näyttöpaneeli ja näyttökaapeli...18 Näyttöpaneelin irrottaminen Näyttöpaneelin asentaminen Akku Litiumioniakkua koskevat turvallisuusohjeet...24 Akun irrottaminen...24 Akun asentaminen...25 Virtakytkinkortti...25 Virtapainikekortin irrottaminen Virtapainikekortin asentaminen WLAN-kortti WLAN-kortin irrottaminen WLAN-kortin asentaminen...27 PCIe-SSD SSD-moduulin irrottaminen...27 SSD-moduulin asentaminen...28 WWAN-kortti...29 WWAN-kortin irrottaminen...29 Sisällysluettelo 3

4 WWAN-kortin asentaminen...29 Äänikortti...30 Ääniliitännän irrottaminen...30 Ääniliitännän asentaminen...31 Etukamera...31 Etukameran irrottaminen Etukameran asentaminen...32 Takakamera...32 Takakameran irrottaminen...32 Takakameran asentaminen...34 Nappiparisto...34 Nappipariston irrottaminen Nappipariston asentaminen Telakkakortti...36 Telakkakortin irrottaminen...36 Telakkakortin asentaminen...36 Thunderbolt USB Type-C -portissa -kiinnike Thunderbolt over Type-C -pidikkeen irrottaminen Thunderbolt USB Type-C -kiinnike...38 Emolevy...38 Emolevyn irrottaminen...38 Emolevyn asentaminen Kaiutin...40 Kaiuttimen irrottaminen...40 Kaiuttimen asentaminen...41 Takakansi...42 Takakannen asentaminen Tekniikka ja komponentit...44 Verkkolaite...44 Suorittimet Kaby Lake 7. sukupolven Intel Core -suorittimet Piirisarja Muistin ominaisuudet...45 Näyttövaihtoehdot...45 Kameran ominaisuudet...45 Kameran käynnistäminen Kiintolevyvaihtoehdot Ohjaimet...45 Järjestelmäajurit Levyasema-ajuri...47 Ääni-, video- ja peliohjaimien ajurit Tallennusohjainajurit Verkkoajurit...50 Grafiikka-ajuri...50 Thunderbolt USB Type-C:n kautta Thunderbolt 3 USB Type-C:n kautta Sisällysluettelo

5 Thunderbolt 3 USB Type-C -portissa: keskeiset ominaisuudet...51 Thunderbolt-kuvakkeet...52 Dell Active Pen -kynä...52 Langaton latausmatto Järjestelmän asennusohjelma...54 BIOSin syöttäminen ilman näppäimistöä Järjestelmän asetusohjelman (BIOS) avaaminen...54 epsa:n käynnistäminen...55 Järjestelmän asennusohjelman asetukset...55 General-näytön asetukset...55 System Configuration -näytön asetukset Video-näytön asetukset Security-näytön asetukset...58 Secure Boot -näytön asetukset Intel Software Guard Extensions -näytön asetukset...61 Performance-näytön asetukset Virranhallintanäytön asetukset POST Behavior -näytön asetukset Hallinta...64 Virtualization Support -näytön asetukset Langattoman näytön asetukset...65 Maintenance-näytön asetukset...65 System logs -näytön vaihtoehdot...65 BIOS:in päivittäminen Järjestelmän ja asennusohjelman salasana Järjestelmän asennusohjelman salasanan määrittäminen Vanhan järjestelmän asennusohjelman salasanan poistaminen tai vaihtaminen Vianmääritys...68 epsa (Enhanced Pre-boot System Assessment) Ominaisuudet:...68 epsa-diagnoosiapuohjelman suorittaminen Langaton Dell-latausalusta...68 Tablet-tietokoneen merkkivalo...69 Diagnostiikkamerkkivalo Reaaliaikakellon nollaus...69 Kannettavan tietokoneentabletin mukana toimitetun verkkolaitteen tunnistaminen Dellin yhteystiedot...71 Sisällysluettelo 5

6 1 Järjestelmätiedot Aiheet: HUOMAUTUS: Ominaisuudet riippuvat alueesta. Alla luetellaan ainoastaan ne tekniset tiedot, jotka laki vaatii lähetettäväksi tietokoneen mukana. Lisätietoja tietokoneen kokoonpanosta saat siirtymällä kohtaan Ohje ja tuki Windows-käyttöjärjestelmässä ja valitsemalla vaihtoehdon, joka esittää tietokoneen tiedot. Suorittimen tekniset tiedot Järjestelmätiedot Muistitiedot Kuvatiedot Äänitiedot Porttien ja liitäntöjen tiedot Tiedonsiirtotiedot Kameratiedot Näytön tiedot Verkkolaitteen tiedot Akkutiedot Mitat Aktiivisen kynän tekniset tiedot Langattoman latausalustan tekniset tiedot Ympäristötiedot Suorittimen tekniset tiedot Taulukko 1. Suorittimen tekniset tiedot Ominaisuus Tekniset tiedot Tyypit 7. sukupolven Intel Core i5-7y54 (4 Mt:n välimuisti, enintään 3,20 GHz), vain Windows 10-tuki Järjestelmätiedot 7. sukupolven Intel Core i5-7y57 (4 Mt:n välimuisti, enintään 3,30 GHz), vpro, vain Windows 10-tuki 7. sukupolven Intel Core i7-7y75 (4 Mt:n välimuisti, enintään 3,60 GHz), vpro, vain Windows 10-tuki Taulukko 2. Järjestelmätiedot Ominaisuus Piirisarja DRAM-väyläleveys Tekniset tiedot Integroitu osaksi suoritinta 64 bittiä: 2 kanavaa 6 Järjestelmätiedot

7 Muistitiedot Taulukko 3. Seuraava taulukko sisältää muistitiedot Ominaisuus Muistikanta Muistikapasiteetti Muistityypit Kuvatiedot Tekniset tiedot Sisäänrakennettu muisti 8 Gt ja 16 Gt (sisäänrakennettu) LPDDR MHz Taulukko 4. Seuraava taulukko sisältää kuvatiedot Ominaisuus Tyyppi Tekniset tiedot Intergroitu emolevyyn UMA-kontrolleri Integroitu Intel HD Graphics 615 Ulkoisen näytön tuki Äänitiedot Valinnainen Dell-sovitin - USB Type-C HDMI/VGA/ Ethernet/USB 3.0/DisplayPort HUOMAUTUS: Tukee VGA-, DisplayPort- ja HDMI-liitäntää telakointiaseman kautta. Taulukko 5. Äänitiedot Ominaisuus Tyypit Kontrolleri Stereomuunnin Sisäinen liitäntä Ulkoinen liitäntä Kaiuttimet Sisäinen kaiutinvahvistin Äänenvoimakkuuden säätö Tekniset tiedot Hifi-ääni Realtek ALC bittinen (analoginen digitaaliseksi ja digitaalinen analogiseksi) Hifi-ääni Mikrofonin tuloliitin, stereokuulokkeiden ja yleisääniliitin Kaksi 2 W (RMS) kanavaa kohden Lisää/alenna äänenvoimakkuutta -painikkeet Porttien ja liitäntöjen tiedot Taulukko 6. Luettelo porttien ja liitäntöjen tiedoista Ominaisuus Ääni Tekniset tiedot Realtek ALC3253-CG -kontrolleri Järjestelmätiedot 7

8 Ominaisuus Tekniset tiedot Video Muistikortinlukija microsd 3.0 Mikro-SIM-kortti (usim) Micro-SIM Turvalukko Muuta Mikrofonin tuloliitäntä ja stereokuulokkeiden/kaiuttimien yleisliitäntä Kaksi DisplayPort over USB Type-C -liitäntää Valinnainen Valinnainen micro-sim-korttipaikka Noble-lukkopaikka Windowsin aloituspainike Virtapainike I2C telakointinäppäimistön liitäntää varten Tiedonsiirtotiedot Taulukko 7. Sisältää tiedonsiirtotiedot Ominaisuudet WLAN Mobiililaajakaista (valinnainen) Tekniset tiedot Kaksikaistainen langaton Intel Wireless-AC 8265 (2x2) -verkko- ja BT 4.2 -kortti Bluetooth on valinnainen Dell Wireless Qualcomm Snapdragon X7 LTE-A (DW5811e) AT&T:lle, Verizonille ja Sprintille (USA) Dell WIreless Qualcomm Snapdragon X7 LTE-A (DW5811e) (EMEA/ROW) Dell Wireless Qualcomm Snapdragon X7 HSPA + (DW5811e) (Kiina/Indonesia/Intia) Dell Wireless Qualcomm Snapdragon X7 LTE-A (DW5816e Japanille) WiGig (valinnainen) Kolmekaistainen Intel Wireless-AC WiGig + Wi-Fi + BT4.2 - kortti näytön Wi-Fi-jakamisella (Miracast) Kameratiedot Taulukko 8. Seuraava taulukko sisältää kameratiedot Ominaisuus Tyyppi Anturityyppi Kuvausnopeus Näyttötarkkuus Tekniset tiedot Etukamera - 720P, kiinteä tarkennus Takakamera - 8 Mpix, automaattinen tarkennus IR-kamera - VGA-IR-kamera CMOS-anturitekniikka (etu- ja takakamera) Enintään 30 ruutua sekunnissa Etukamera x 720 pikseliä Takakamera x 2448 pikseliä 8 Järjestelmätiedot

9 Näytön tiedot Taulukko 9. Seuraava taulukko sisältää näytön tiedot Ominaisuus Tyyppi Luminanssi Korkeus Leveys Diagonaalinen Tekniset tiedot 12,3 :n heijastamaton ja likaa hylkivä 3:2-kosketusnäyttö Corning Gorilla Glass 4 -lasilla 400 nitiä Enimmäistarkkuus 2880 x 1920 Virkistystaajuus 263,50 mm (10,37 tuumaa) 185,06 mm (7,28 tuumaa) 312,42 mm (12,0 tuumaa) 60 Hz Suurimmat katselukulmat (vaakasuunta) +/-88 Suurimmat katselukulmat (pystysuunta) +/-88 Pikselitiheys Verkkolaitteen tiedot 0,09 mm Taulukko 10. Sisältää verkkolaitteen tiedot Ominaisuus Tyyppi Tulojännite Ottovirta maksimi Tulotaajuus Lähtövirta Nimellislähtöjännite Paino Mitat Käyttölämpötila-alue Säilytyslämpötila-alue Tekniset tiedot 45 W:n USB Type-C V AC 1,5 A Hz 3,34 A (jatkuva) 20 VDC 0,29 kg (0,64 paunaa) 1,1 x 1,9 x 4,3 tuumaa 28 x 47 x 108 mm 0 40 C ( F) C ( F) Akkutiedot Taulukko 11. Sisältää akkutiedot Ominaisuus Tyyppi Tekniset tiedot 34 Wh:n polymeeriakku ExpressCharge-tuella Järjestelmätiedot 9

10 Ominaisuus Tekniset tiedot 34 Wh:n pitkäikäinen polymeeriakku (2-kennoinen): 34 Wh:n polymeeriakku ExpressChargetuella Pituus Leveys Korkeus Paino Jännite 34 Wh:n pitkäikäinen polymeeriakku (2- kennoinen): Pituus Leveys Korkeus Paino Jännite Lämpötila-alue Käytön aikana Käytön ulkopuolella Käyttöikä Mitat 184,00 mm (7,24 tuumaa) 97,00 mm (3,82 tuumaa) 5,9 mm (0,232 tuumaa) 185,0 g (0,40 paunaa) 11,4 VDC 233,06 mm (9,17 tuumaa) 90,73 mm (3,572 tuumaa) 5,9 mm (0,232 tuumaa) 250,00 g (0,55 lb) 11,4 VDC Lataus: 0 50 C ( F) Purkautuminen: 0 70 C ( F) C ( F) 300 purkautumis-/latauskertaa Taulukko 12. Sisältää ulkomitat Ominaisuus Tekniset tiedot Paino - Vain tabletti 0,7 kg (1,5 paunaa) Paino - Tabletti ja näppäimistö 1,36 kg (3,01 paunaa) Leveys 274,8 mm (10,8 tuumaa) Korkeus 7,9 mm (0,3 tuumaa) Syvyys 209,2 mm (8,2 tuumaa) Aktiivisen kynän tekniset tiedot Taulukko 13. Luetteloi aktiivisen kynän tekniset tiedot Ominaisuus Mallinumero Pituus Halkaisija Paineentunnistus Tekniset tiedot PN557W 160,6 mm (6,33 tuumaa) 9,5 mm (0,37 tuumaa) 2048 tasoa 10 Järjestelmätiedot

11 Ominaisuus Tarkkuus/resoluutio Paino (sis. pariston) Akku Pariston käyttöikä Kynän kärki Tekniset tiedot Kynän kosketustarkkuus on 0,2 mm 0 :n kulmassa ja < 0,4 mm enintään 60 :n kulmassa sekä paikallaan että liikkeessä Kynän korkeustunnistus 2 mm tarkkuudella 10 mm:n korkeudelta sekä paikallaan että liikkeessä 20,4 g paristoilla Kynä: Ei-ladattava AAAA-alkaliparisto (1x) Kynän pää: 319-litiumnappiparisto (2x) AAAA-pääparisto: 12 kuukautta (3 tuntia päivässä, 5 päivää viikossa) 319-nappiparistot (2x): 12 kuukautta tai enemmän Kärki 2,8 mm (0,11 tuumaa) Halkaisiaj 1,8 mm (0,07 tuumaa) Langattoman latausalustan tekniset tiedot Taulukko 14. Sisältää langattoman latausalustan tekniset tiedot Ominaisuus Mallinumero: Virransyöttö Paino Mitat: Pituus Leveys Korkeus DC-johdon pituus AC-johdon pituus Ympäristötiedot Tekniset tiedot PM30W17 HUOMAUTUS: Langaton latausalusta lataa laitetta, kun laite on yhdistetty johonkin seuraavista valinnaisista näppäimistöistä: 20 W (AirFuel-tila) 30 W (Dell on Dell -tila) 645 g (vain latausalusta) 312,00 mm (12,28 tuumaa) 283,82 mm (11,17 tuumaa) 17,73 mm (0,69 tuumaa) 2,0 m 1,0 m Taulukko 15. Seuraava taulukko sisältää ympäristötiedot Lämpötila Käytön aikana Säilytyksessä Suhteellinen kosteus (enintään) Käytön aikana Tekniset tiedot 0 35 C (32 95 F) C ( F) % (tiivistymätön) Järjestelmätiedot 11

12 Lämpötila Säilytyksessä Korkeus (enintään) Käytön aikana Käytön ulkopuolella Ilman mukana kulkevien epäpuhtauksien taso Tekniset tiedot 0 95 % (tiivistymätön) m ( jalkaa) m ( jalkaa) G2 tai alempi ISA-S standardin mukaan 12 Järjestelmätiedot

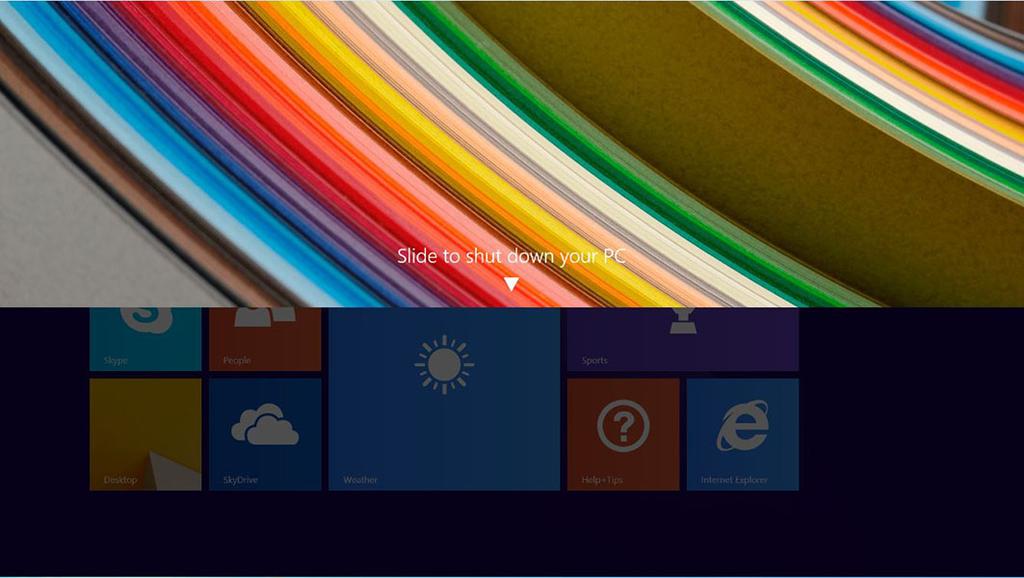

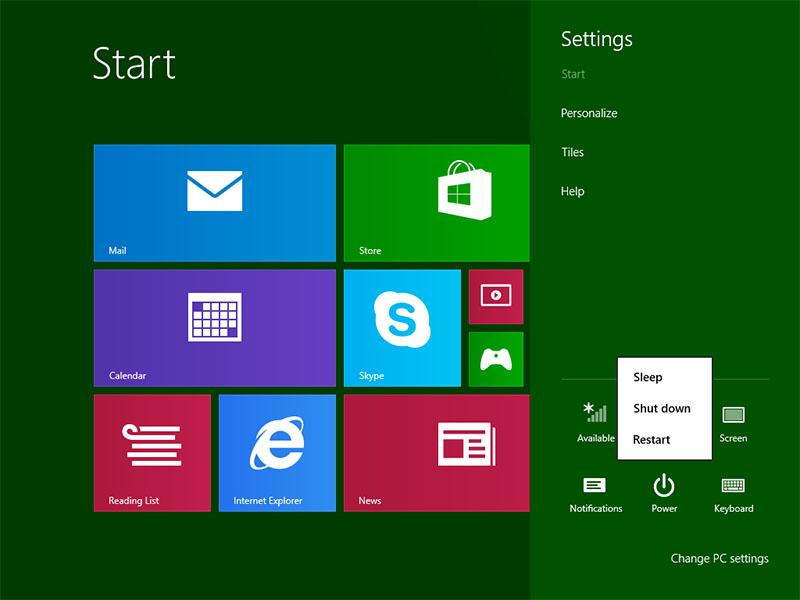

13 2 Tabletin käyttö Tässä osassa kerrotaan, miten voit käynnistää ja sammuttaa taulutietokoneesi sekä esimerkiksi miten microsd- ja microsim-kortit asennetaan. Aiheet: Ennen kuin avaat taulutietokoneen Taulutietokoneen käsittelemisen jälkeen Taulutietokoneen sammuttaminen Ennen kuin avaat taulutietokoneen Seuraavat turvallisuusohjeet auttavat suojaamaan tabletin mahdollisilta vaurioilta ja auttavat takaamaan oman turvallisuutesi. Ellei toisin mainita, kussakin toimenpiteessä oletetaan, että seuraavat ehdot täyttyvät: Olet perehtynyt taulutietokoneen mukana toimitettuihin turvaohjeisiin. VAARA: Ennen kuin teet mitään toimia tabletin sisällä, lue tabletin mukana toimitetut turvallisuusohjeet. Lisää turvallisuusohjeita on Regulatory Compliance -sivulla osoitteessa VAROITUS: Vain valtuutettu huoltoteknikko voi suorittaa monet korjaustoimenpiteet. Voit itse suorittaa ainoastaan vianmäärityksen sekä yksinkertaiset korjaukset, jotka on kuvailtu tuotteen ohjeissa tai joihin saat ohjeet tukitiimiltä verkossa tai puhelimitse. Takuu ei kata huoltotöitä, joita on tehnyt joku muu kuin Dellin valtuuttama huoltoliike. Lue tuotteen mukana toimitetut turvallisuusohjeet ja noudata niitä. VAROITUS: Maadoita itsesi käyttämällä maadoitusrannehihnaa tai koskettamalla säännöllisesti tietokoneen takaosassa olevaa maalaamatonta metallipintaa, esimerkiksi taulutietokoneen takana olevaa liitintä, jotta staattisen sähköpurkauksia ei pääse syntymään. VAROITUS: Käsittele komponentteja ja kortteja huolellisesti. Älä kosketa komponentteja tai korttien kontaktipintoja. Pidä korteista kiinni niiden reunoista tai metallisesta asetuskehikosta. VAROITUS: Irrottaessasi kaapelia vedä liittimestä tai sen vedonpoistajasta, älä itse kaapelista. Joissain kaapeleissa on lukitusnastoilla varustettu liitin. Jos irrotat tämän tyyppistä kaapelia, paina ensin lukitusnastoista ennen kuin irrotat kaapelin. Kun vedät liitintä ulos, pidä se tasaisesti kohdistettuna, jotta liittimen nastat eivät taitu. Varmista myös ennen kaapelin kytkemistä, että sen molempien päiden liittimet on kohdistettu oikein ja että kaapeli tulee oikein päin. HUOMAUTUS: Taulutietokoneen ja tiettyjen osien väri saattaa poiketa tässä asiakirjassa esitetystä. Voit välttää taulutietokoneen vahingoittumisen, kun suoritat seuraavat toimet ennen kuin avaat taulutietokoneen. 1 Varmista, että työtaso on tasainen ja puhdas, jotta taulutietokoneen kuori ei naarmuunnu. 2 Sammuta taulutietokone (katso kohtaa Taulutietokoneen sammuttaminen). 3 Jos taulutietokone on kytketty telakkaan (telakoitu), kuten valinnaiseen telakkaan tai näppäimistötelakkaan, irrota se telakasta. 4 Irrota verkkolaite taulutietokoneesta. 5 Pidä virtapainiketta painettuna muutaman sekunnin poistaaksesi valmiusvirran emolevyltä. VAROITUS: Estä sähköiskut irrottamalla taulutietokone aina pistorasiasta. VAROITUS: Maadoita itsesi koskettamalla tabletin maalaamatonta metallipintaa, kuten tabletin takaosassa olevaa metallia, ennen kuin kosketat mitään osaa tabletin sisällä. Kosketa työskennellessäsi maalaamatonta metallipintaa säännöllisesti. Näin estät sisäisiä osia vahingoittavan staattisen sähkön muodostumisen. 6 SD-kortin irrottaminen taulutietokoneesta Tabletin käyttö 13

14 Taulutietokoneen käsittelemisen jälkeen HUOMAUTUS: Jos taulutietokoneen sisään jätetään irrallisia ruuveja, ne saattavat vahingoittaa taulutietokonetta vakavasti. 1 Kiinnitä kaikki ruuvit ja tarkista, ettei taulutietokoneen sisällä ole irrallisia ruuveja. 2 Kytke ulkoiset laitteet, lisävarusteet ja johdot, jotka irrotit ennen taulutietokoneen käsittelyä. 3 Asenna kaikki muistikortit, SIM-kortti ja muut osat, jotka poistit ennen tabletin käsittelyä. 4 Kiinnitä taulutietokone ja kaikki kytketyt laitteet sähköpistorasiaan. 5 Käynnistä taulutietokone. Taulutietokoneen sammuttaminen Taulutietokoneen sammuttaminen sammuttaa sen kokonaan. Voit sammuttaa taulutietokoneen kahdella tavalla: Virtapainikkeen käyttö Oikopolut-valikosta 1 Taulutietokoneen sammuttaminen virtapainikkeella: a Pidä virtapainiketta painettuna, kunnes näet "Sammuta taulutietokone pyyhkäisemällä" -ilmoituksen näytössä. b HUOMAUTUS: Kun olet pitänyt virtapainiketta painettuna, taulutietokone siirtyy oletusarvoisesti lepotilaan. Voit kuitenkin muuttaa virtapainikkeen asetusta siten, että sen painettuna pitäminen sammuttaa taulutietokoneen. Jos haluat muuttaa virtapainikkeen asetusta, valitse Ohjauspaneeli > Virranhallinta-asetukset > Muuta suunnitelman asetuksia > Muuta virranhallinnan lisäasetuksia. Pääset ohjauspaneeliin pyyhkäisemällä näytön oikeasta laidasta, valitsemalla Haku, kirjoittamalla Ohjauspaneeli hakuruutuun ja valitsemalla sitten Ohjauspaneeli. Sammuta tietokone pyyhkäisemällä HUOMAUTUS: Voit myös sammuttaa taulutietokoneen pyyhkäisemättä näytössä alaspäin. Sammuta taulutietokone pitämällä virtapainike painettuna yli 10 sekuntia. Voit suorittaa tämän pakotetun sammutuksen, jos taulutietokone ei reagoi tai käyttäytyy odottamattomalla tavalla tai jos kosketusnäyttö ei toimi. 2 Taulutietokoneen sammuttaminen oikopolut-valikosta: a Siirry Oikopolut-valikkoon pyyhkäisemällä näytön oikeasta laidasta. b Sammuta talutietokone valitsemalla Asetukset > Virta > Sammuta. 14 Tabletin käyttö

15 Tabletin käyttö 15

16 Komponenttien irrottaminen ja asentaminen 3 Tässä luvussa annetaan yksityiskohtaista tietoa tietokoneen komponenttien irrottamisesta taulutietokoneesta ja asentamisesta siihen. Aiheet: MicroSIM-kortti microsd-kortti Näyttöpaneeli ja näyttökaapeli Akku Virtakytkinkortti WLAN-kortti PCIe-SSD WWAN-kortti Äänikortti Etukamera Takakamera Nappiparisto Telakkakortti Thunderbolt USB Type-C -portissa -kiinnike Emolevy Kaiutin Takakansi MicroSIM-kortti 1 Työnnä paperiliitin tai SIM-kortin irrotustyökalu SIM-korttialustan reikään [1]. 2 Aseta microsim-kortti merkittyyn paikkaan [2]. 3 Kohdista kansi tabletin uraan ja kiinnitä microsim-kortti työntämällä kansi sisään [3]. 16 Komponenttien irrottaminen ja asentaminen

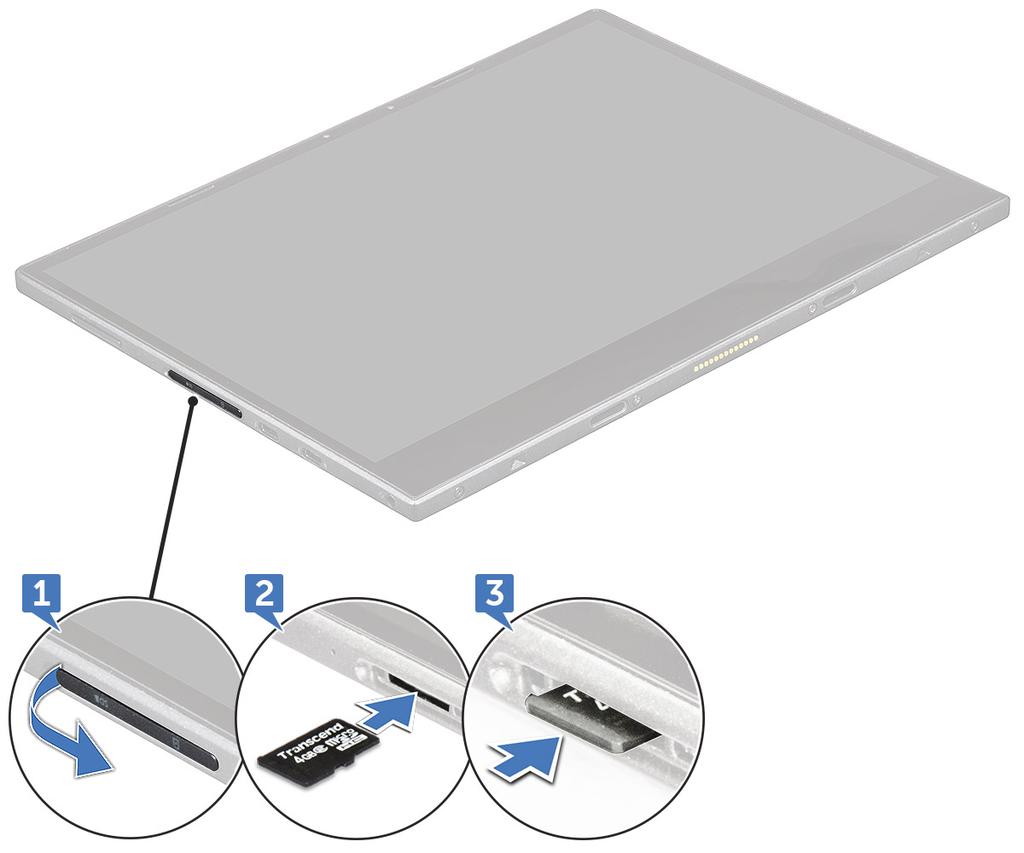

17 4 Irrota microsim-kortti suorittamalla vaiheet 1 3. microsd-kortti 1 Työnnä paperiliitin tai microsd-kortin irrotustyökalu microsd-korttialustan reikään [1]. 2 Aseta microsd-kortti merkittyyn paikkaan [2]. 3 Kohdista kansi tabletin uraan ja kiinnitä microsd-kortti työntämällä kansi sisään [3]. Komponenttien irrottaminen ja asentaminen 17

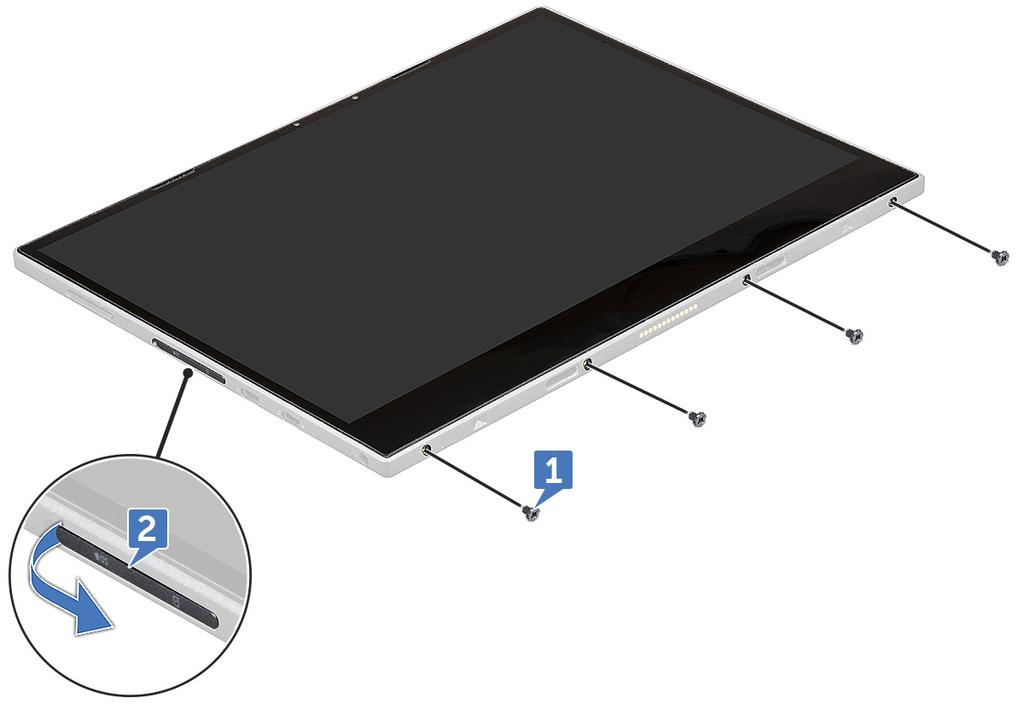

18 4 Irrota microsd-kortti suorittamalla vaiheet 1 3. Näyttöpaneeli ja näyttökaapeli Näyttöpaneelin irrottaminen 1 Noudata Ennen kuin avaat tablet-tietokoneen -kohdan ohjeita. 2 Irrota microsim-kortti ja microsd-kortti 3 Näyttöpaneelin vapauttaminen (muovisella piirtopuikolla): a Irrota neljä M2x4-ruuvia, joilla näyttöpaneeli kiinnittyy taulutietokoneeseen [1]. b Irrota microsim/microsd-kotelo muovisella piirtopuikolla [2]. 18 Komponenttien irrottaminen ja asentaminen

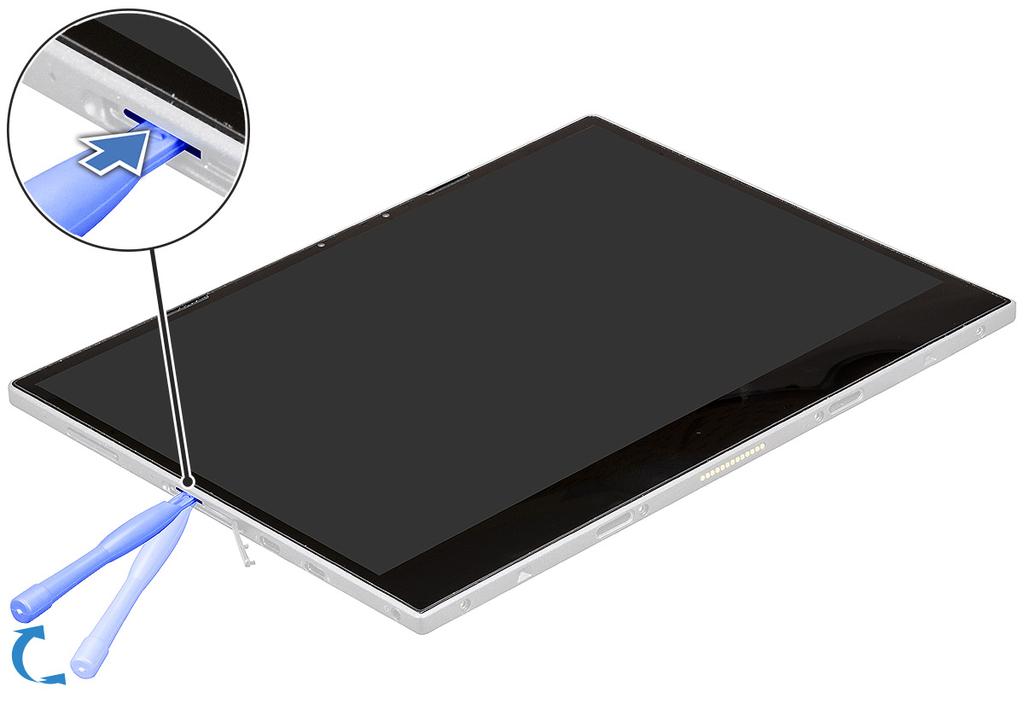

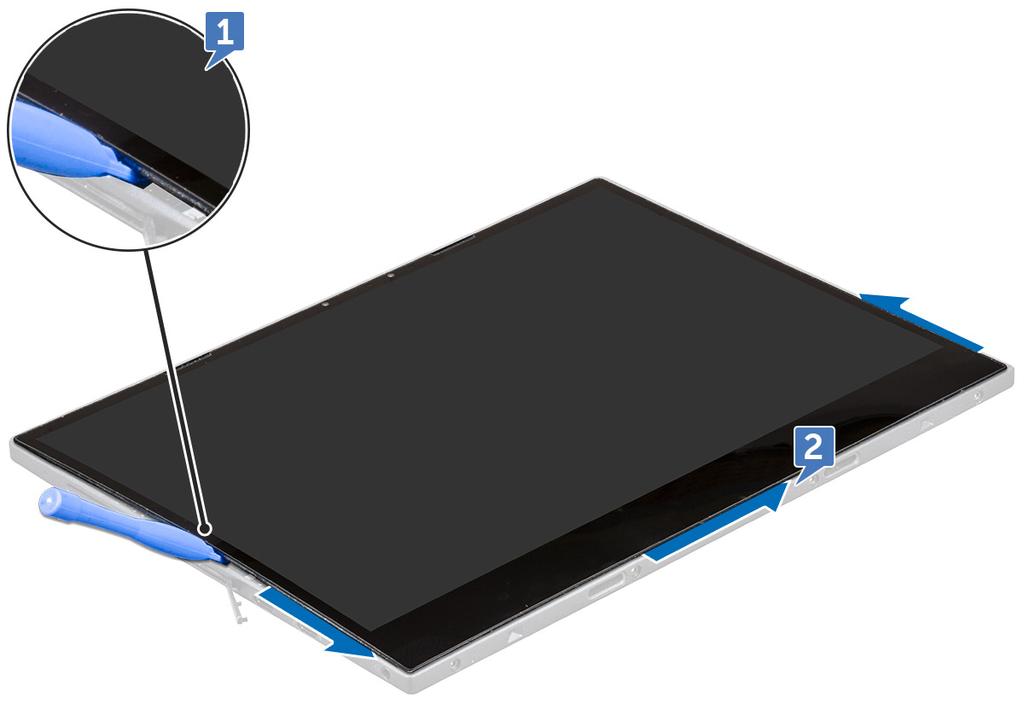

19 4 Aseta muovinen piirtopuikko microsim/microsd-paikkaan. HUOMAUTUS: Kankea varovasti, jotta emolevyn SIM-/microSD-liitäntä ei vahingoitu. 5 Kankea reunoja aloittaen microsim/microsd-paikasta [1, 2]. Komponenttien irrottaminen ja asentaminen 19

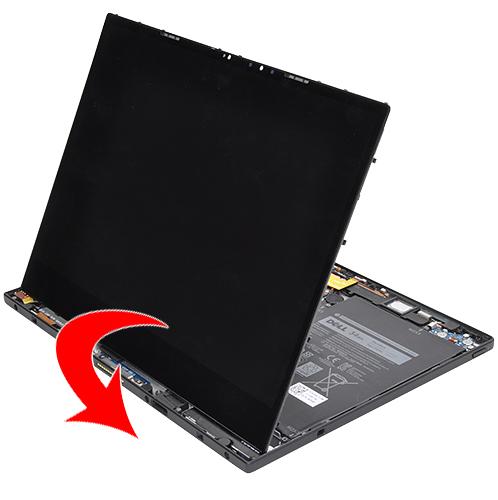

20 6 Nosta näyttöpaneelia ja vedä se irti tabletista [1, 2]. 7 Vedä näyttöpaneelia ja käännä se ympäri. 20 Komponenttien irrottaminen ja asentaminen

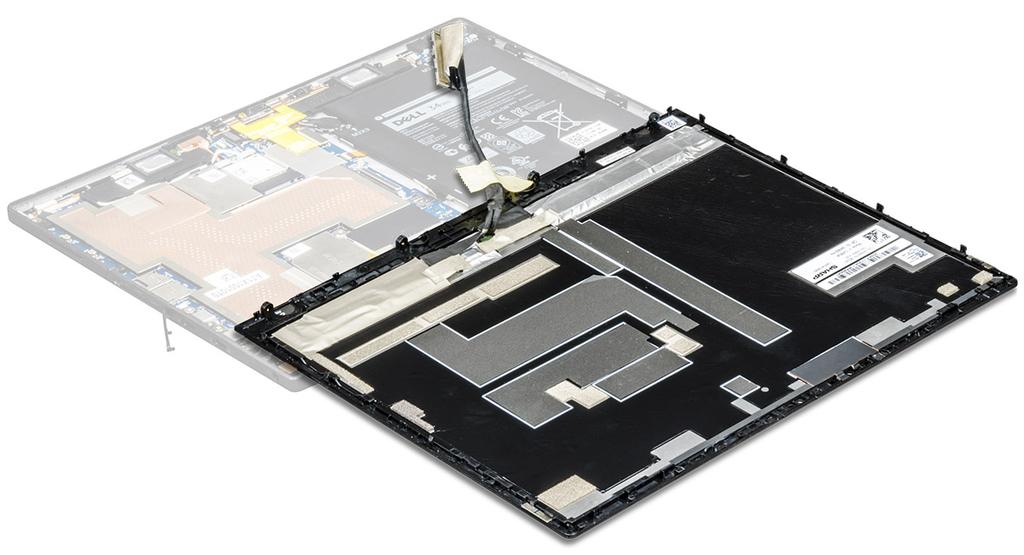

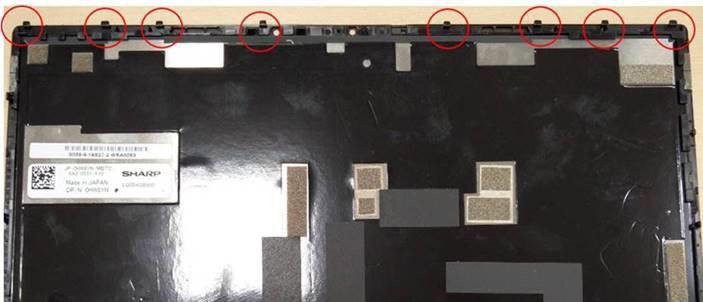

21 VAROITUS: Älä avaa näyttöpaneelia enempää kuin 90 astetta, sillä muuten näyttökaapeli voi vaurioitua. 8 Ennen näyttöpaneelin irrottamista: a Aseta näyttöpaneelin pohjapuoli varovasti takakannen pohjapuolen sisälle. b Käännä näyttöpaneeli auki 180 asteen kulmaan ja aseta se pitkälleen pinnalle. 9 Näyttökaapelin irrottaminen: a Irrota M1.6x2.5 x 1-mm -ruuvi, joka kiinnittää metallikiinnikkeen emolevyyn [1]. b Nosta metallikielekettä ja irrota akun kaapeli [2]. c Irrota tarra, jolla näyttökaapeli on kiinnitetty emolevyyn [3]. d Irrota kaksi M1.6x2.5-ruuvia, joilla näyttökaapeli on kiinnitetty [4]. Komponenttien irrottaminen ja asentaminen 21

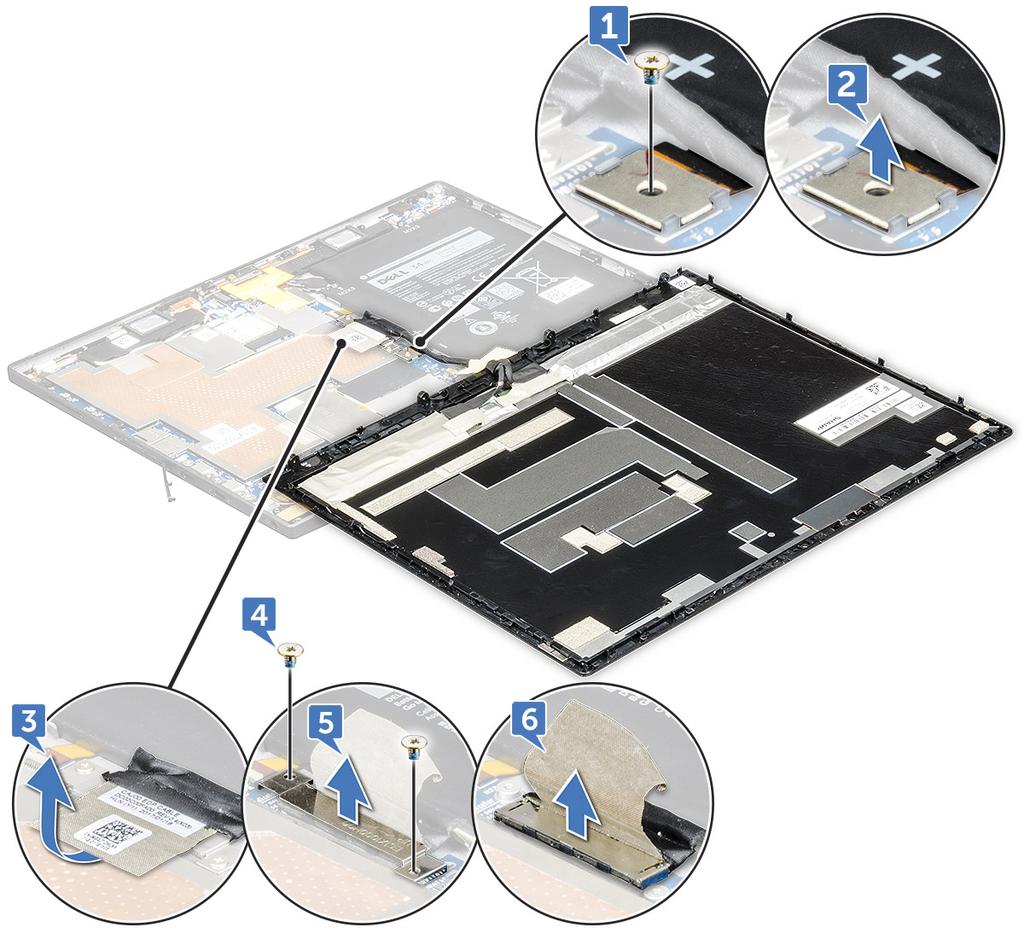

22 e Nosta metallikieleke pois emolevyltä [5]. f Nosta kielekettä ja irrota näyttökaapeli [6]. HUOMAUTUS: Irrota emolevystä vain näyttökaapeli. ÄLÄ irrota näyttökaapelia näyttöpaneelista. 10 Irrota näyttöpaneeli taulutietokoneesta. 22 Komponenttien irrottaminen ja asentaminen

23 Näyttöpaneelin asentaminen 1 Aseta näyttöpaneeli tasaiselle pinnalle. 2 Kytke näyttökaapeli emolevyssä olevaan liittimeen. HUOMAUTUS: Vedä kaapeli klipsien alta. Muussa tapauksessa kuvantoisto saattaa epäonnistua laitteen kokoamisen jälkeen. 3 Aseta metallipidike paikalleen ja kiinnitä näyttöpaneeli M1.6x2.5-ruuveilla (2). 4 Kytke akkukaapeli emolevyn liittimeen. 5 Aseta metallipidike paikalleen ja asenna M1.6x2.5-ruuvi (1), jolla liitin kiinnittyy emolevyyn. 6 Aseta näyttöpaneeli tabletin päälle ja paina reunoja, kunnes ne napsahtavat yhteen. HUOMAUTUS: Näyttöpaneelin reunoilla olevat klipsit on kohdistettava tabletin klipsinpidikkeisiin. Paina näyttöpaneelin reunaa varmistaaksesi, että klipsit napsahtavat paikoilleen. 7 Kiinnitä tabletti näyttöpaneeliin M2x4-ruuveilla (4). 8 Asenna microsim-kortti ja microsd-kortti 9 Noudata Tablet-tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Komponenttien irrottaminen ja asentaminen 23

24 Akku Litiumioniakkua koskevat turvallisuusohjeet VAROITUS: Käsittele litiumioniakkuja varoen. Pura akun varausta mahdollisimman paljon ennen sen irrottamista järjestelmästä. Se onnistuu irrottamalla verkkolaite järjestelmästä, jotta akku tyhjentyy. Älä murskaa, pudota tai hajota akkua tai lävistä sitä vierailla esineillä. Älä altista akkua tai purettuja akkuja ja akkukennoja korkeille lämpötiloille. Älä kohdista painetta akun pintaan. Älä taivuta akkua. Älä käytä minkäänlaisia työkaluja akun kampeamiseen tai akkua vasten. Jos akku juuttuu laitteeseen turpoamisen takia, älä yritä irrottaa sitä, koska litiumioniakun lävistäminen, taivuttaminen tai murskaaminen voi olla vaarallista. Tällaisessa tilanteessa koko järjestelmä on vaihdettava. Saat lisäohjeita ottamalla yhteyttä osoitteen kautta. Osta aina aitoja akkuja osoitteesta tai valtuutetuilta Dell-kumppaneilta ja -jälleenmyyjiltä. Akun irrottaminen 1 Noudata Ennen kuin avaat tablet-tietokoneen -kohdan ohjeita. 2 Irrota seuraavat: a b microsim-kortti ja microsd-kortti näyttöpaneeli 3 Akun irrottaminen: a Irrota M2x3 ruuvit (4), joilla akku on kiinnitetty tablettiin [1]. b Nosta akku ulos tabletista [2]. 24 Komponenttien irrottaminen ja asentaminen

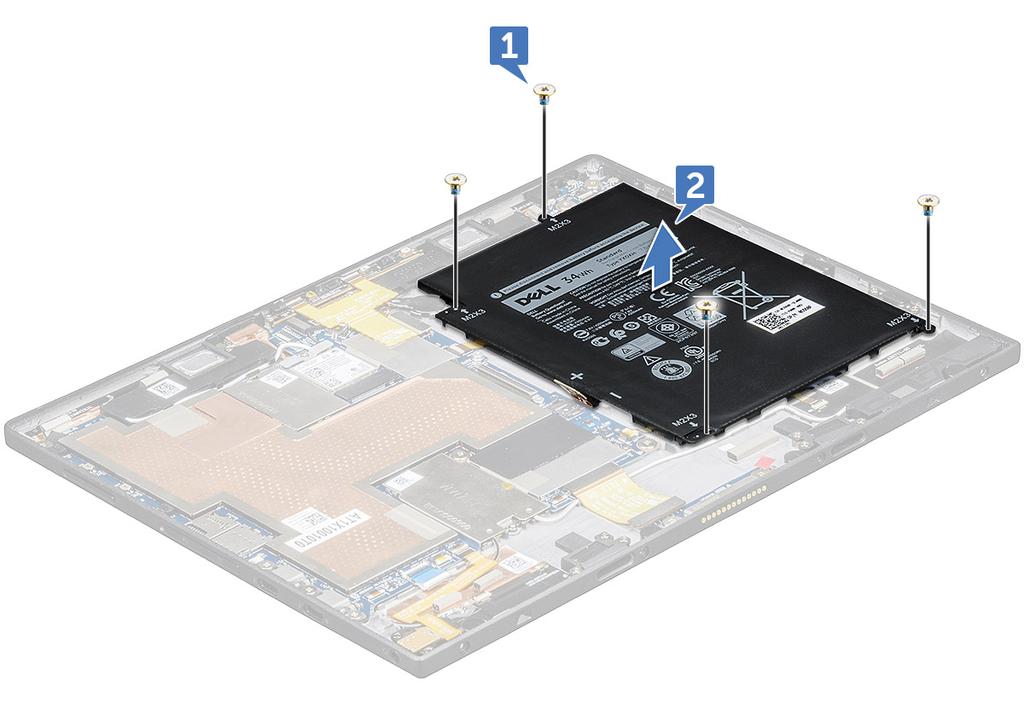

25 HUOMAUTUS: Kun akkukaapeli on irrotettu, varo emolevyn akkuliitäntää, jotta se ei vaurioidu. Akkuliitännän nastat ovat arkoja; varo, etteivät ne pääse vääntymään. HUOMAUTUS: Viallisten emolevyjen tapauksessa teknikon on asennettava emolevyn akkuliitäntään suojus ennen palautettavan emolevyn pakkaamista. Akun asentaminen 1 Aseta akku paikkaansa tablettiin. 2 Asenna M2x3-ruuvit (4), joilla akku kiinnittyy tablettiin. 3 Kytke akkukaapeli emolevyn liittimeen. 4 Asenna seuraavat: a näyttöpaneeli b microsim-kortti ja microsd-kortti 5 Noudata Tablet-tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Virtakytkinkortti Virtapainikekortin irrottaminen 1 Noudata Ennen kuin avaat tablet-tietokoneen -kohdan ohjeita. 2 Irrota seuraavat: a microsim-kortti ja microsd-kortti b näyttöpaneeli c Akku 3 Virtapainikekortin irrottaminen:. Komponenttien irrottaminen ja asentaminen 25

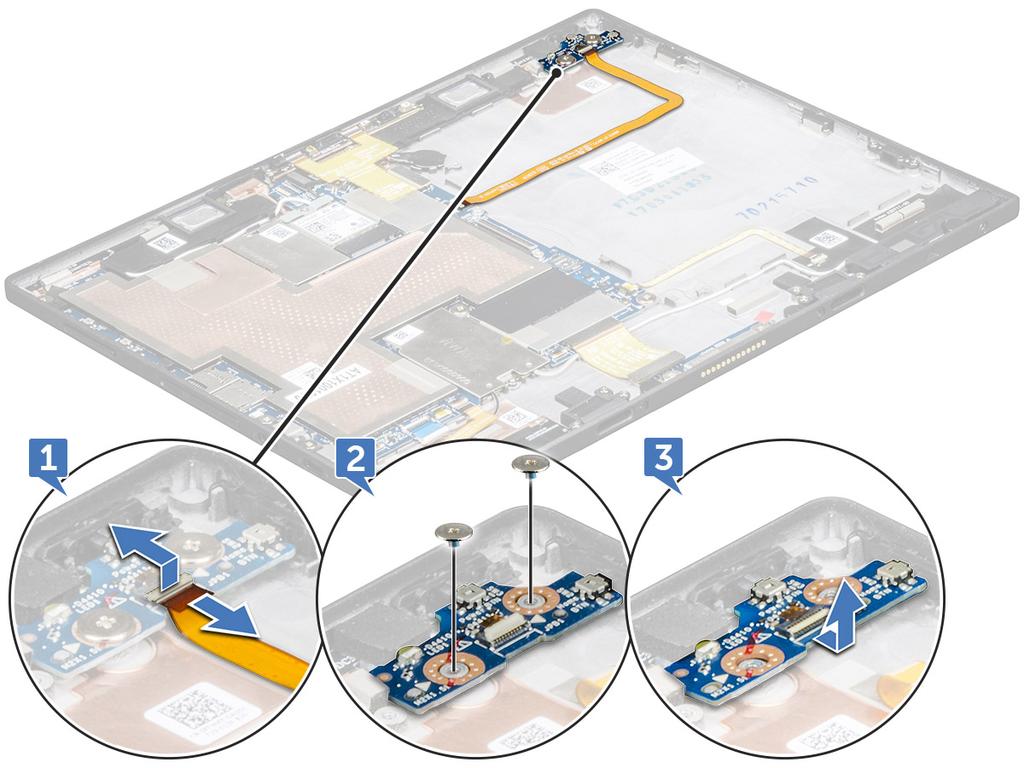

26 a Nosta salpaa ja irrota virtapainikkeen kaapeli tabletista [1] b Irrota M2x1.5-ruuvit (2), joilla virtapainikekortti kiinnittyy tablettiin [2]. c Vedä virtapainikekorttia ja irrota se tabletista [3]. Virtapainikekortin asentaminen 1 Aseta virtapainikekortti paikoilleen taulutietokoneeseen. 2 Kiinnitä virtapainikekortti taulutietokoneeseen kahdella M2x1.5-ruuvilla. 3 Kytke virtapainikekortin kaapeli ja sulje taulutietokoneessa oleva salpa. 4 Asenna seuraavat: a Akku b näyttöpaneeli c microsim-kortti ja microsd-kortti 5 Noudata Taulutietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. WLAN-kortti WLAN-kortin irrottaminen 1 Noudata Ennen kuin avaat tablet-tietokoneen -kohdan ohjeita. 2 Irrota seuraavat: a microsim-kortti ja microsd-kortti b näyttöpaneeli c Akku 26 Komponenttien irrottaminen ja asentaminen

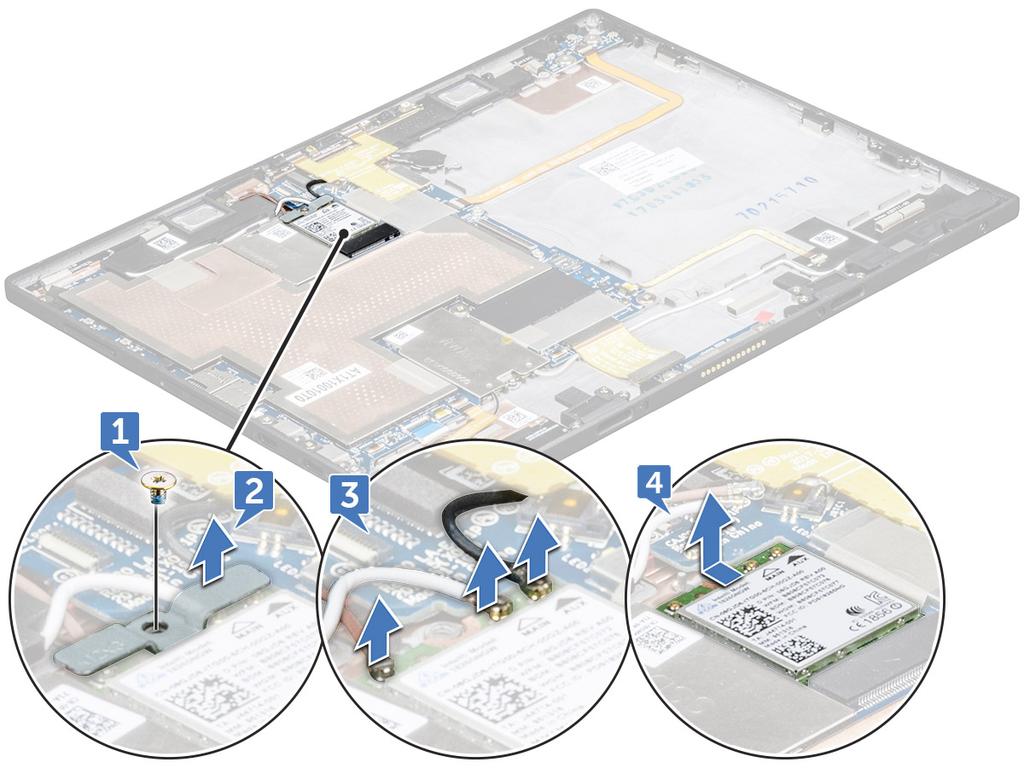

27 3 WLAN-kortin irrottaminen: a Irrota WLAN-pidikkeen kiinnittävä M2x2.0 -ruuvi [1]. b Nosta WLAN-kiinnike emolevystä [2]. c Irrota antennikaapelit WLAN-kortista [3]. d Irrota WLAN-kortti vetämällä emolevyn kannasta [4]. WLAN-kortin asentaminen 1 Aseta WLAN-kortti emolevyn liitäntään. 2 Kytke antennikaapelit WLAN-korttiin. 3 Asenna WLAN-kiinnike WLAN-korttiin. 4 Kiinnitä WLAN-kiinnike M2x2.0-ruuvilla. 5 Asenna seuraavat: a Akku b näyttöpaneeli c microsim-kortti ja microsd-kortti 6 Noudata Taulutietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. PCIe-SSD SSD-moduulin irrottaminen 1 Noudata Ennen kuin avaat tablet-tietokoneen -kohdan ohjeita. 2 Irrota seuraavat: Komponenttien irrottaminen ja asentaminen 27

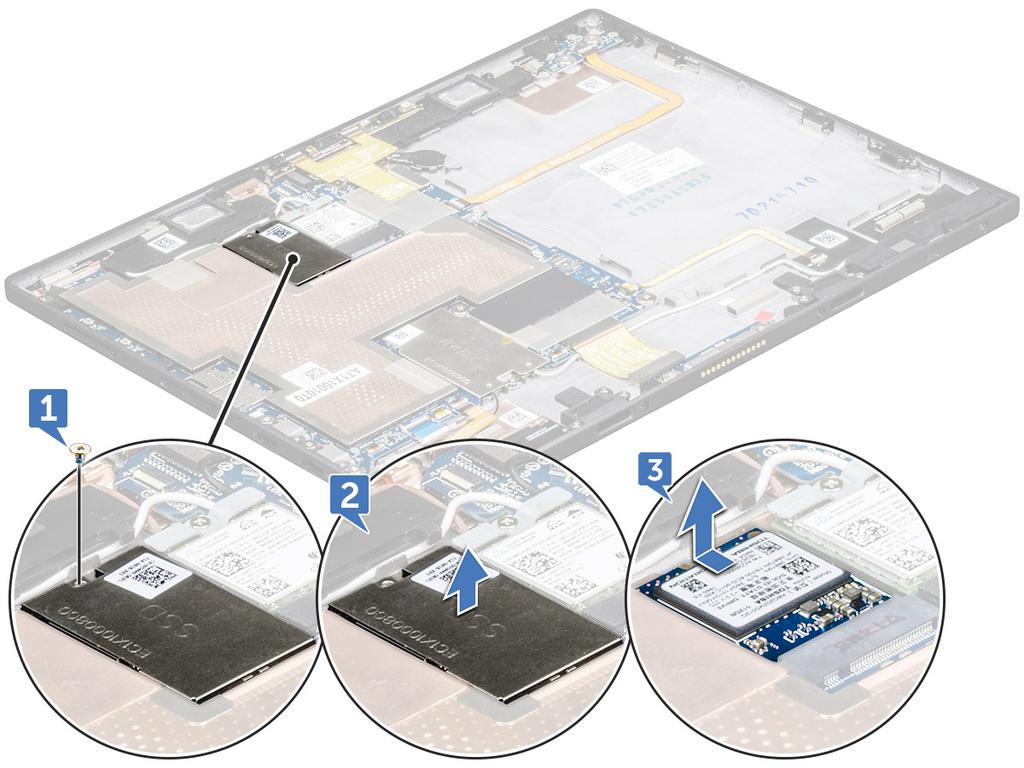

28 a b c microsim-kortti ja microsd-kortti näyttöpaneeli Akku 3 SSD-moduulin irrottaminen: a Irrota SSD-suojuksen kiinnittävä M2x2.0 -ruuvi [1]. b Nosta SSD-suojus irti tabletista [2]. c Vedä SSD-moduulia ja nosta se irti tabletista [3]. SSD-moduulin asentaminen 1 Kiinnitä SSD-moduuli emolevyn kantaan. 2 Asenna SSD-suojus SSD-moduuliin. 3 Kiinnitä SSD-suojus ruuvaamalla M2x2.0 -ruuvi (1). HUOMAUTUS: Kohdista suojus huolellisesti. Muutoin se saattaa rikkoutua. 4 Asenna seuraavat: a Akku b näyttöpaneeli c microsim-kortti ja microsd-kortti 5 Noudata Taulutietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. 28 Komponenttien irrottaminen ja asentaminen

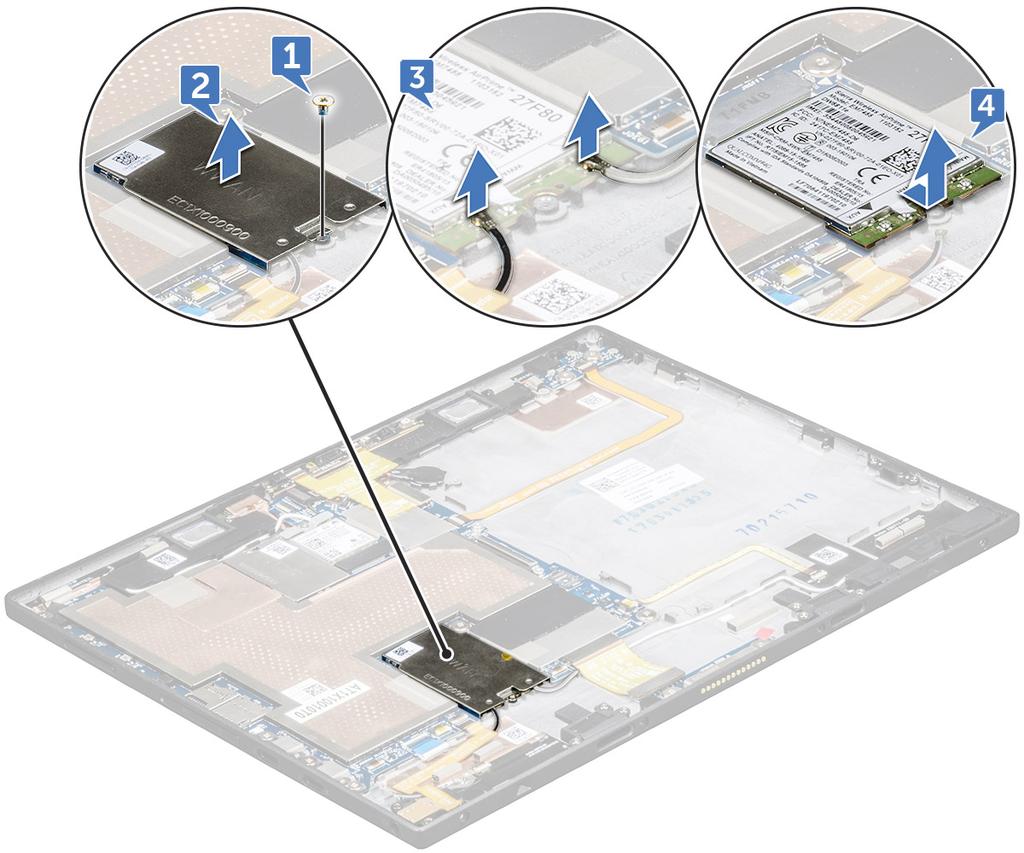

29 WWAN-kortti WWAN-kortin irrottaminen 1 Noudata Ennen kuin avaat tablet-tietokoneen -kohdan ohjeita. 2 Irrota seuraavat: a b c microsim-kortti ja microsd-kortti näyttöpaneeli Akku 3 WWAN-kortin irrottaminen: a Irrota WWAN-pidikkeen kiinnittävä M2x2.0 -ruuvi [1]. b Nosta WWAN-pidike pois tabletista [2]. c Irrota antennikaapelit WWAN-kortista [3]. d Irrota WWAN-kortti vetämällä ja nostamalla se emolevyn kannasta [4]. WWAN-kortin asentaminen 1 Aseta WWAN-kortti emolevyn liitäntään. 2 Kytke antennikaapelit WWAN-korttiin. 3 Asenna WLAN-kiinnike WWAN-korttiin. Komponenttien irrottaminen ja asentaminen 29

30 4 Kiinnitä WWAN-kiinnike M2x2.0-ruuvilla. 5 Asenna seuraavat: a Akku b näyttöpaneeli c microsim-kortti ja microsd-kortti 6 Noudata Taulutietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Äänikortti Ääniliitännän irrottaminen 1 Noudata Ennen kuin avaat tablet-tietokoneen -kohdan ohjeita. 2 Irrota seuraavat: a microsim-kortti ja microsd-kortti b näyttöpaneeli c Akku 3 Ääniliitännän irrottaminen: a Nosta salpaa ja irrota ääniliitäntä [1]. b Irrota ääniliitännän kaapeli tabletista [2]. c Irrota M2x3-ruuvi (2), joilla ääniliitäntä kiinnittyy emolevyyn [3]. d Nosta ääniliitäntä pois emolevyltä [4]. 30 Komponenttien irrottaminen ja asentaminen

31 Ääniliitännän asentaminen 1 Aseta ääniliitäntä emolevyn liitäntään. 2 Asenna M2x3-ruuvit (2), joilla ääniliitäntä kiinnittyy emolevyyn. 3 Kiinnitä ääniliitännän kaapeli liitäntään vapauttamalla salpa. 4 Asenna seuraavat: a Akku b näyttöpaneeli c microsim-kortti ja microsd-kortti 5 Noudata Tablet-tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Etukamera Etukameran irrottaminen 1 Noudata Ennen kuin avaat tablet-tietokoneen -kohdan ohjeita. 2 Irrota seuraavat: a b c microsim-kortti ja microsd-kortti näyttöpaneeli Akku 3 Ulospäin osoittavan kameran irrottaminen: a Nosta salpaa ja irrota etukameran liitin [1]. b Irrota M1.6x2.5-ruuvit (2), joilla kamera kiinnittyy emolevyyn [2]. c Nosta kamera pois tabletista [3]. Komponenttien irrottaminen ja asentaminen 31

32 Etukameran asentaminen 1 Aseta kameramoduuli paikkaansa tablet-tietokoneeseen. 2 Kiinnitä etukameramoduuli M1.6x2.5-ruuveilla (2). 3 Kytke etukameran kaapeli etukameran liitäntään ja emolevyyn. 4 Asenna seuraavat: a Akku b näyttöpaneeli c microsim-kortti ja microsd-kortti 5 Noudata Tablet-tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Takakamera Takakameran irrottaminen 1 Noudata Ennen kuin avaat tablet-tietokoneen -kohdan ohjeita. 2 Irrota seuraavat: 32 Komponenttien irrottaminen ja asentaminen

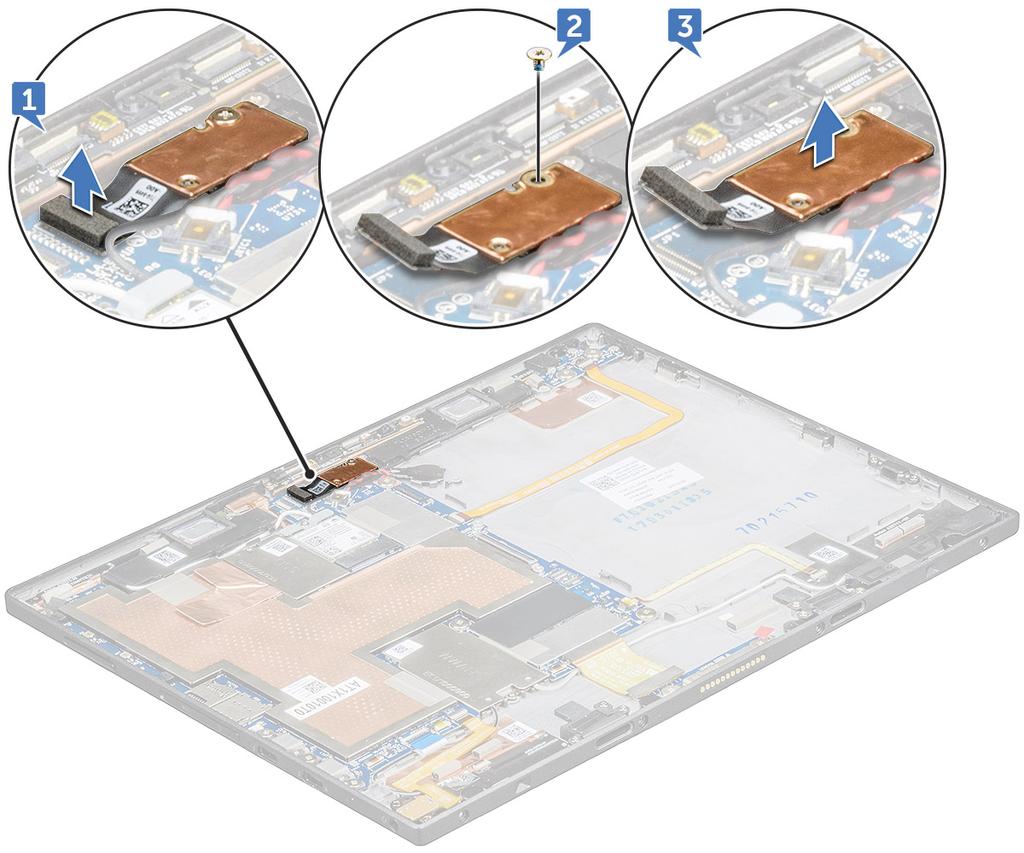

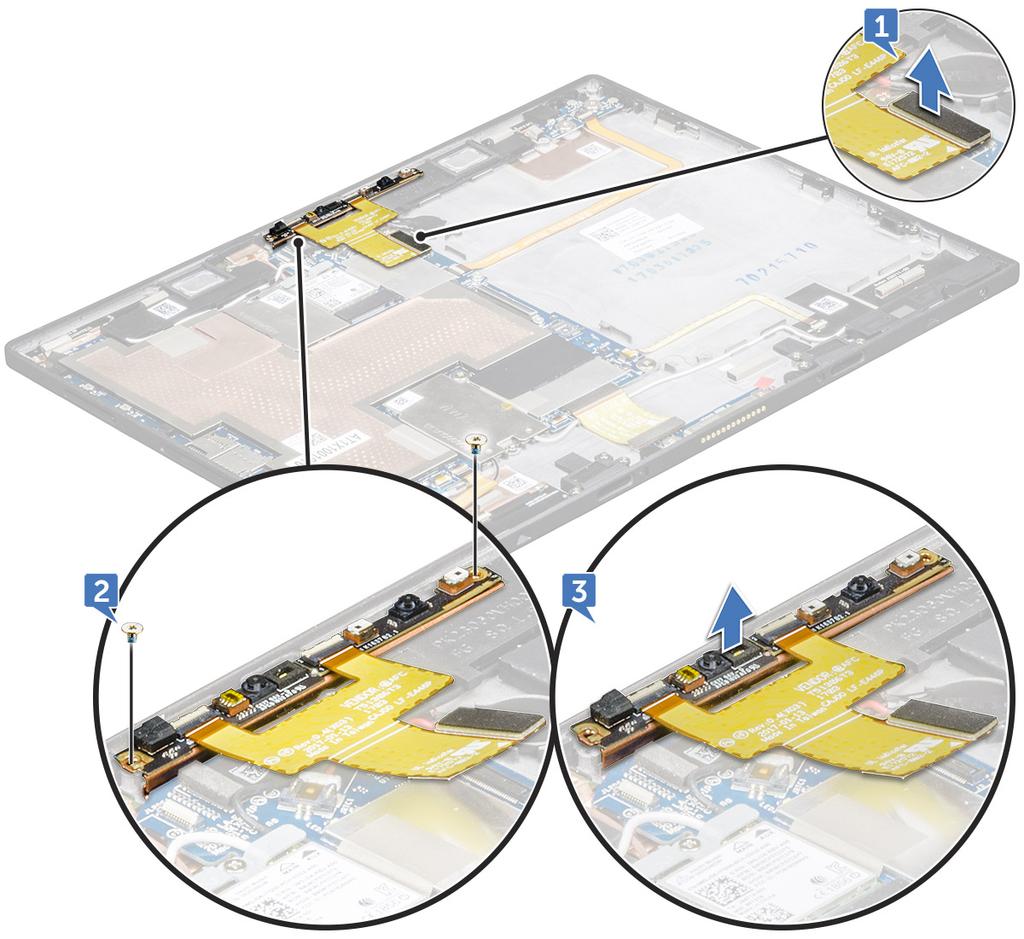

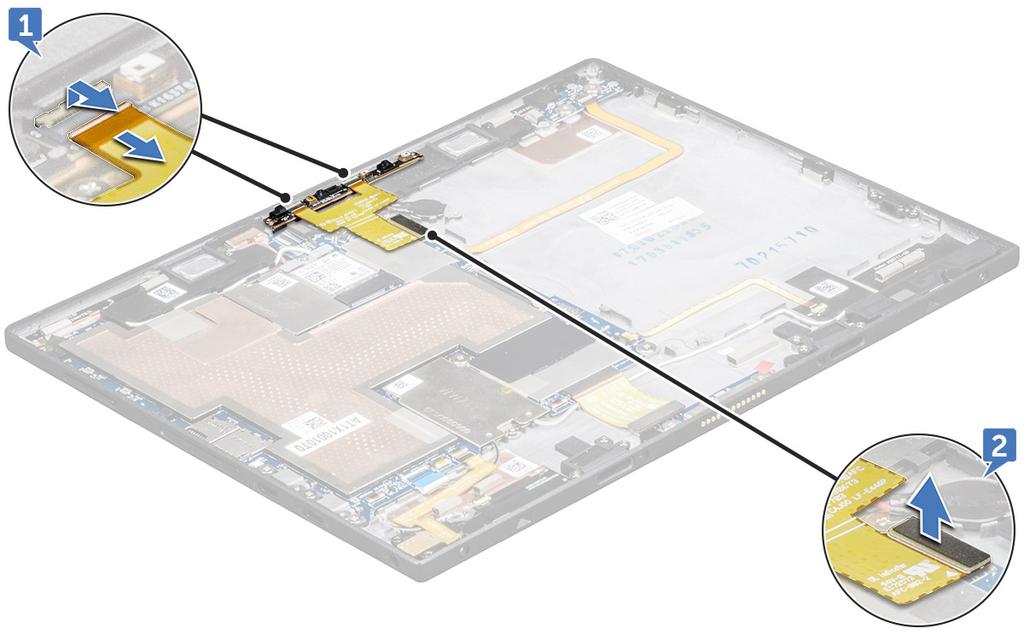

33 a b c microsim-kortti ja microsd-kortti näyttöpaneeli Akku 3 Etukameran kaapelin irrottaminen: a Nosta salpaa ja irrota etukameran kaapeli [1]. b Vapauta etukameran kaapeli emolevystä [2]. 4 Takakameran irrottaminen: a Irrota takakameran kaapeli emolevystä [1]. b Irrota takakameramoduulin kiinnittävä M1.6x2.5 -ruuvi (1) [2]. c Nosta kameramoduuli pois tabletista [3]. Komponenttien irrottaminen ja asentaminen 33

34 Takakameran asentaminen 1 Aseta takakameramoduuli taulutietokoneen kantaan. 2 Kiinnitä takakameramoduuli M1.6x2.5 -ruuvilla. 3 Kytke takakameran kaapeli emolevyyn. 4 Kytke etukameran kaapeli emolevyyn. 5 Asenna seuraavat: a Akku b näyttöpaneeli c microsim-kortti ja microsd-kortti 6 Noudata Taulutietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Nappiparisto Nappipariston irrottaminen 1 Noudata Ennen kuin avaat tablet-tietokoneen -kohdan ohjeita. 2 Irrota seuraavat: a microsim-kortti ja microsd-kortti b näyttöpaneeli 34 Komponenttien irrottaminen ja asentaminen

35 c d Akku etukamera 3 Nappipariston irrottaminen: a Irrota nappipariston kaapeli emolevyn liittimestä [1]. b Kankea nappiparisto irti liimasta ja irrota se emolevystä [2]. Nappipariston asentaminen 1 Aseta nappiparisto emolevyn kiinnikkeeseen. 2 Kytke nappipariston kaapeli emolevyn liittimeen. 3 Asenna seuraavat: a etukamera b Akku c näyttöpaneeli d microsim-kortti ja microsd-kortti 4 Noudata Taulutietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Komponenttien irrottaminen ja asentaminen 35

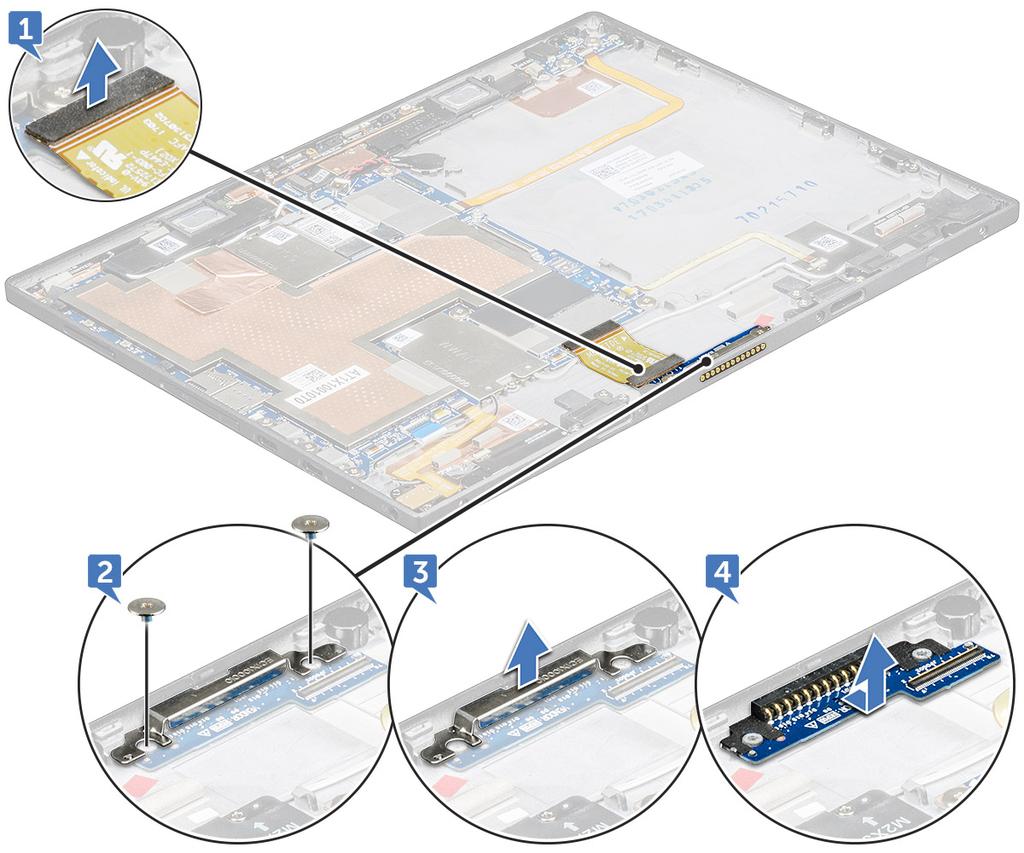

36 Telakkakortti Telakkakortin irrottaminen 1 Noudata Ennen kuin avaat tablet-tietokoneen -kohdan ohjeita. 2 Irrota seuraavat: a b c microsim-kortti ja microsd-kortti näyttöpaneeli Akku 3 Telakkakortin vapauttaminen: a Irrota telakkakortin kaapeli emolevystä [1]. b Irrota M1.6x4-ruuvit (2), joilla telakkakortin pidike kiinnittyy telakkakorttiin [2]. c Irrota telakkakortin pidike [3]. d Nosta telakkakortti pois tabletista [4]. Telakkakortin asentaminen 1 Aseta telakkakortti paikoilleen tablettiin. 2 Aseta telakkakortin pidike telakkakortin päälle. 36 Komponenttien irrottaminen ja asentaminen

37 3 Asenna M1.6x4-ruuvit (2), joilla telakkakortti kiinnittyy tablettiin. 4 Liitä telakkakortin kaapeli emolevyssä olevaan liitäntään. 5 Asenna seuraavat: a b c Akku näyttöpaneeli microsim-kortti ja microsd-kortti 6 Noudata Tablet-tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Thunderbolt USB Type-C -portissa -kiinnike Thunderbolt over Type-C -pidikkeen irrottaminen 1 Noudata Ennen kuin avaat tablet-tietokoneen -kohdan ohjeita. 2 Irrota seuraavat: a b c microsim-kortti ja microsd-kortti näyttöpaneeli Akku 3 Thunderbolt over Type-C -pidikkeen vapauttaminen: a Irrota M2x2.0-ruuvit (3), joilla Thunderbolt over Type-C -pidike on kiinnitetty tablettiin [1]. b Vedä Thunderbolt over Type-C -pidikettä ja irrota se tabletista [2]. Komponenttien irrottaminen ja asentaminen 37

38 Thunderbolt USB Type-C -kiinnike 1 Aseta Thunderbolt USB Type-C -kiinnike taulutietokoneen paikkaan. 2 Kiinnitä Thunderbolt USB Type-C -kiinnike taulutietokoneeseen kolmella M2x2.0-ruuvilla. 3 Asenna seuraavat: a Akku b näyttöpaneeli c microsim-kortti ja microsd-kortti 4 Noudata Taulutietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Emolevy Emolevyn irrottaminen HUOMAUTUS: Jäähdytyselementti on emolevyn kiinteä osa. Älä irrota jäähdytyselementtiä emolevystä. 1 Noudata Ennen kuin avaat tablet-tietokoneen -kohdan ohjeita. 2 Irrota seuraavat: a b c d e f g h i j microsim-kortti ja microsd-kortti näyttöpaneeli Akku WLAN-kortti SSD-kortti WWAN-kortti etukamera takakamera nappiparisto Thunderbolt over USB Type-C -pidike 3 Irrota seuraavat kaapelit emolevystä: a virtapainikekaapeli [1] b USH-kortin kaapeli [2] c äänikortin kaapeli [3] d telakointikortin kaapeli [4] e USH-kortin kaapeli [5] 38 Komponenttien irrottaminen ja asentaminen

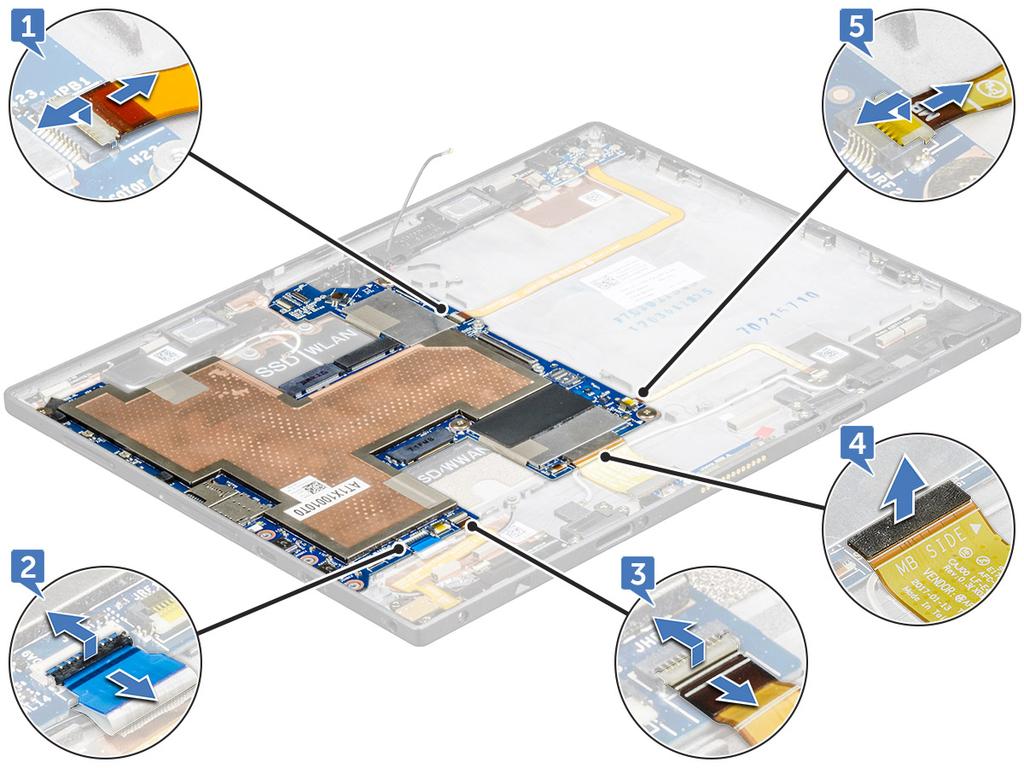

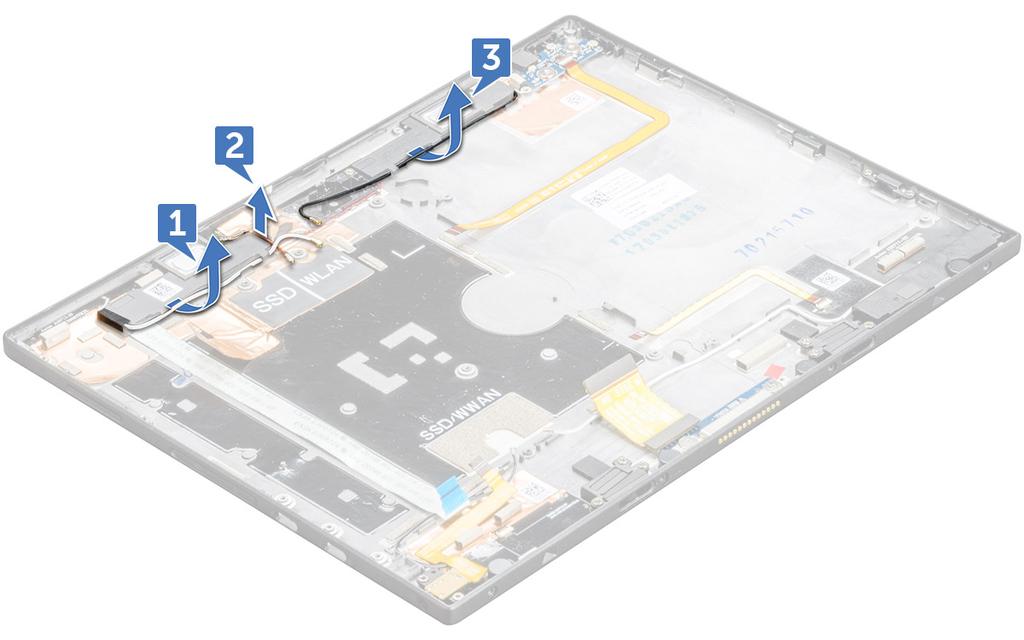

39 4 Emolevyn irrottaminen: a Irrota M1.6x1.5-ruuvit (4), joilla emolevy on kiinnitetty tablettiin [1]. HUOMAUTUS: Muista irrottaa emolevyn WWAN- ja WLAN-paikkojen alla oleva kuparisuojus ja teippi. b Nosta emolevy tabletista [2]. Komponenttien irrottaminen ja asentaminen 39

40 Emolevyn asentaminen 1 Kohdista emolevy taulutietokoneen ruuvinpidikkeiden kanssa. 2 Kiinnitä emolevy taulutietokoneeseen M1.6x1.5-ruuveilla (4). 3 Kiinnitä USB-kortin kaapeli, telakointikortin kaapeli, äänikortin kaapeli ja virtapainikkeen kaapeli emolevyn liitäntöihin. 4 Asenna seuraavat: a Thunderbolt USB Type-C -portissa -kiinnike b nappiparisto c takakamera d etukamera e WWAN-kortti f SSD-kortti g WLAN-kortti h Akku i näyttöpaneeli j microsim-kortti ja microsd-kortti 5 Noudata Taulutietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Kaiutin Kaiuttimen irrottaminen 1 Noudata Ennen kuin avaat tablet-tietokoneen -kohdan ohjeita. 2 Irrota seuraavat: a microsim-kortti ja microsd-kortti b näyttöpaneeli c Akku d WLAN-kortti e SSD-kortti f WWAN-kortti g etukamera h takakamera i nappiparisto j thunderbolt over USB Type-C -pidike k emolevy 3 Vapauta WLAN-kaapeli kaiuttimen pidikeklipsistä [1,2,3]. 40 Komponenttien irrottaminen ja asentaminen

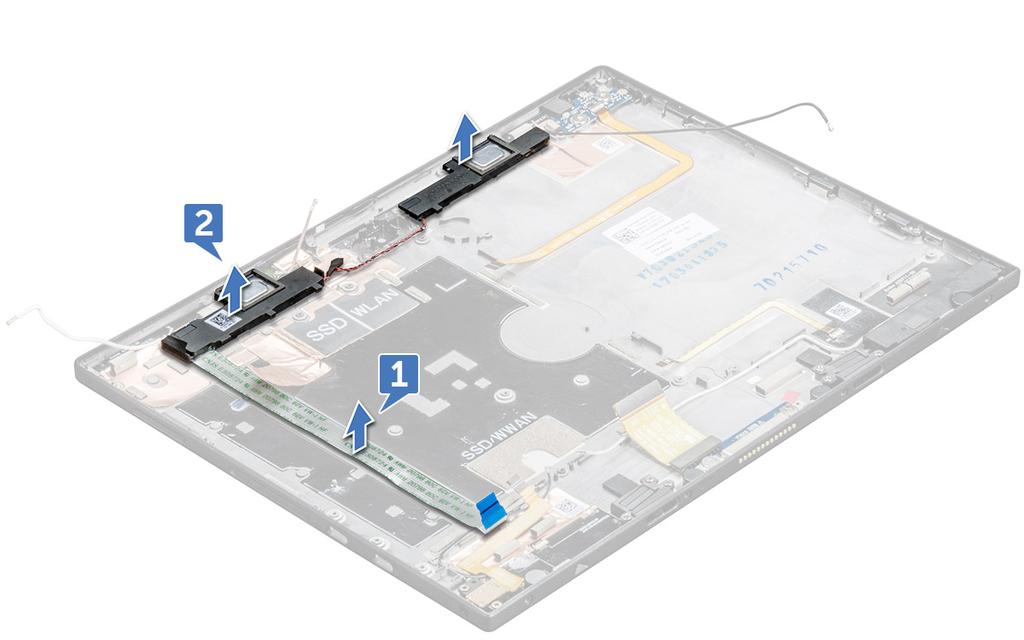

41 4 Kaiuttimen irrottaminen: a Irrota kaiuttimen teippikaapeli tabletista [1]. b Nosta kaiutin ulos tabletista [2]. Kaiuttimen asentaminen 1 Kohdista kaiutin taulutietokoneen pidikkeiden kanssa. 2 Kiinnitä kaiuttimen teippi taulutietokoneeseen Komponenttien irrottaminen ja asentaminen 41

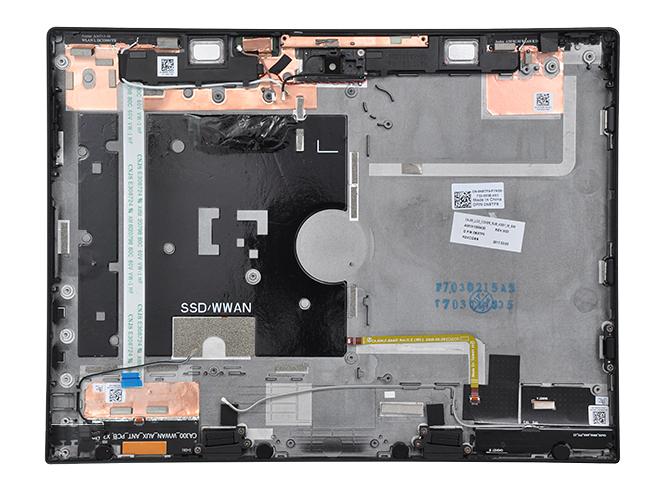

42 3 Vedä WLAN-kaapeli taulutietokoneen kiinnikkeiden läpi. 4 Asenna seuraavat: a emolevy b Thunderbolt USB Type-C -portissa -kiinnike c nappiparisto d takakamera e etukamera f WWAN-kortti g SSD-kortti h WLAN-kortti i Akku j näyttöpaneeli k microsim-kortti ja microsd-kortti 5 Noudata Taulutietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Takakansi Takakannen asentaminen 1 Noudata Ennen kuin avaat tablet-tietokoneen -kohdan ohjeita. 2 Irrota seuraavat: a microsim-kortti ja microsd-kortti b näyttöpaneeli c Akku d virtapainikekortti e WLAN-kortti f SSD-kortti g WWAN-kortti h audioportti i etukamera j takakamera k nappiparisto l Telakkakortti m Thunderbolt over USB Type-C -pidike n emolevy 3 Takakansi on jäljelle jäävä osa. 42 Komponenttien irrottaminen ja asentaminen

43 4 Asenna seuraavat komponentit: a emolevy b Thunderbolt over USB Type-C -pidike c telakkakortti d nappiparisto e takakamera f etukamera g audioportti h WWAN-kortti i SSD-kortti j WLAN-kortti k virtapainikekortti l Akku m näyttöpaneeli n microsim-kortti ja microsd-kortti 5 Noudata Tablet-tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Komponenttien irrottaminen ja asentaminen 43

44 4 Tekniikka ja komponentit Tässä kappaleessa kuvaillaan järjestelmään saatavilla oleva tekniikka ja komponentit. Aiheet: Verkkolaite Suorittimet Piirisarja Muistin ominaisuudet Näyttövaihtoehdot Kameran ominaisuudet Kiintolevyvaihtoehdot Ohjaimet Thunderbolt USB Type-C:n kautta Dell Active Pen -kynä Langaton latausmatto Verkkolaite Tämän järjestelmän mukana toimitetaan 45-wattinen tyypin C verkkolaite. VAARA: Kun irrotat verkkolaitteen kaapelin tabletista, ota kiinni liittimestä, ei kaapelista, ja vedä tiukasti mutta kevyesti, jotta et vaurioita kaapelia. VAARA: Verkkolaite toimii kaikissa maailman sähköpistorasioissa. Virtaliittimet ja virtajohdot vaihtelevat kuitenkin maakohtaisesti. Yhteensopimattoman kaapelin käyttö tai kaapelin väärä kytkentä virtajohtoon tai sähköpistorasiaan voi aiheuttaa tulipalon tai laitteistovaurion. Suorittimet Kaby Lake 7. sukupolven Intel Core -suorittimet 7. sukupolven Intel Core -suoritinperhe (Kaby Lake) on 6. sukupolven suorittimien (Skylake) seuraaja. Sen tärkeimpiä ominaisuuksia ovat seuraavat: Intel 14 nm -valmistusprosessiteknologia Intel Turbo Boost -teknologia Intel Hyper Threading -teknologia Intelin sisäinen Visuals Intel HD -grafiikka ainutlaatuiset videot, videoiden pienimpienkin yksityiskohtien muokkaus Intel Quick Sync Video ainutlaatuinen videokonferenssivalmius, nopea videon muokkaus ja käsittely Intel Clear Video HD visuaalinen laatu ja väritarkkuusparannukset HD-toistoa ja mukaansatempaavaa verkkoselausta varten Integroitu muistinohjain Intel Smart Cache 44 Tekniikka ja komponentit

45 Valinnainen Intel vpro -teknologia (i5/i7) Active Management Technology 11.6:lla Intel Rapid Storage -teknologia HUOMAUTUS: 7. sukupolven suorittimilla varustetut järjestelmät eivät tue Windows 7- ja Windows 8 -käyttöjärjestelmiä Piirisarja Piirisarja on integroitu suorittimeen. Muistin ominaisuudet Latitude in-1 -laite tukee seuraavia muistikokoonpanoja: 8 Gt MHz:n LPDDR3-muistia 16 Gt MHz:n LPDDR3-muistia Näyttövaihtoehdot Tämä tablettitietokone toimitetaan 12,3 :n heijastamattomalla ja likaa hylkivällä Corning Gorilla Glass -kosketusnäytöllä, jonka tarkkuus on 2880 x1920. Kameran ominaisuudet Tässä järjestelmässä on 5 MP:n etukamera ja 8 MP:n takakamera Kameran käynnistäminen Käynnistä kamera avaamalla sovellus, joka käyttää kameraa. Jos napautat esimerkiksi Skype-ohjelmistoa, joka toimitetaan 2-in-1-laitteen mukana, kamera käynnistyy. Samalla tavoin jos keskustelet Internetissä ja sovellus pyytää pääsyä verkkokameraan, verkkokamera käynnistyy. Kiintolevyvaihtoehdot Tämä järjestelmä tukee M.2 SATA SSD-, M.2 PCIe NVMe SSD- ja M.2 PCIe NVMe SED -kiintolevyjä. Ohjaimet Tässä osassa luetellaan taulutietokoneen mukana toimitetut osat. Tekniikka ja komponentit 45

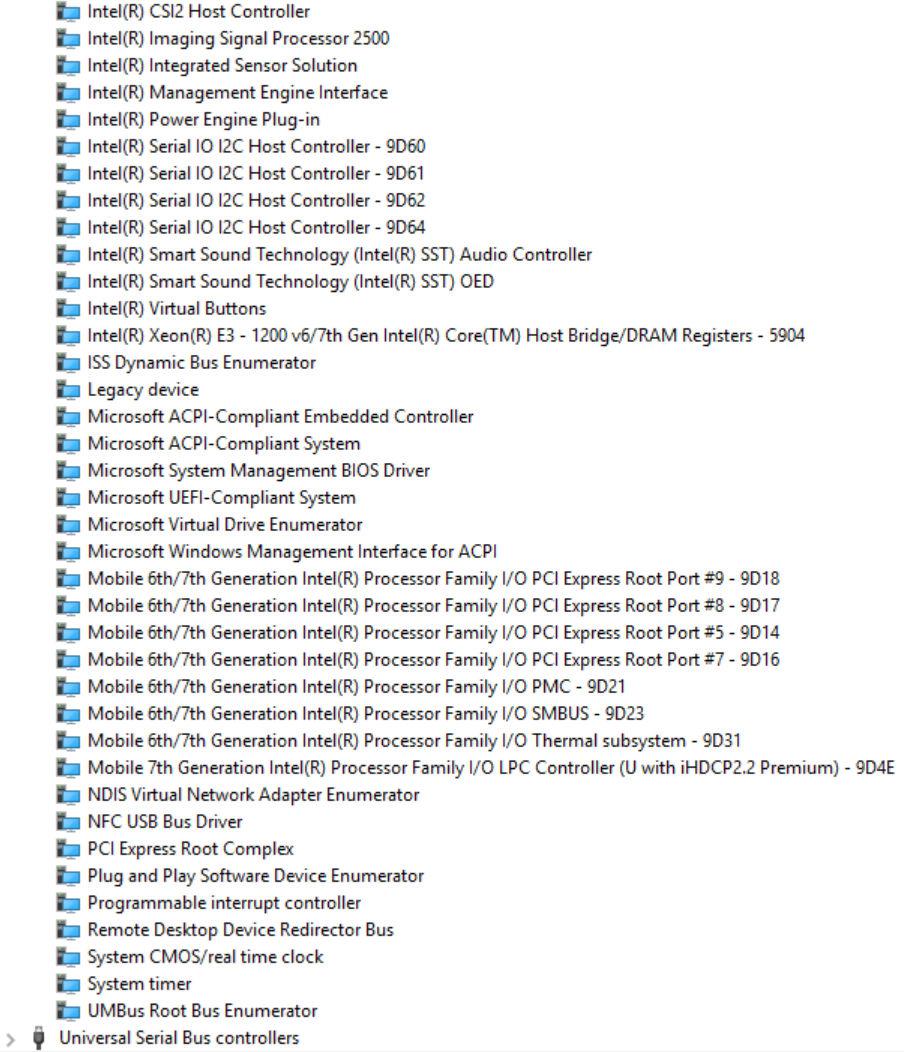

46 Järjestelmäajurit Kuva 1. Järjestelmäajurit 46 Tekniikka ja komponentit

47 Levyasema-ajuri Kuva 2. Levyasema-ajuri Tekniikka ja komponentit 47

48 Ääni-, video- ja peliohjaimien ajurit Kuva 3. Ääni-, video- ja peliohjaimet 48 Tekniikka ja komponentit

49 Tallennusohjainajurit Kuva 4. Tallennusohjaimet Tekniikka ja komponentit 49

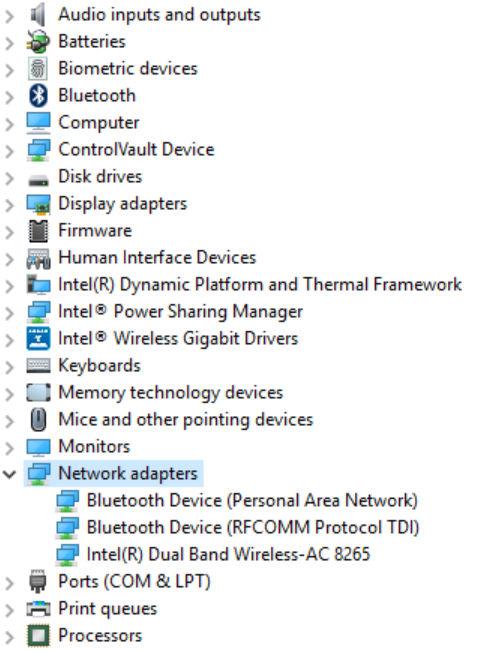

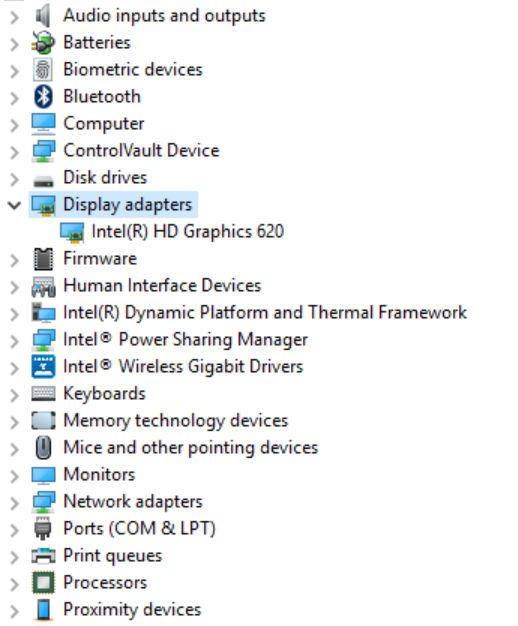

50 Verkkoajurit Kuva 5. Verkkoajurit Grafiikka-ajuri Kuva 6. Grafiikka-ajuri 50 Tekniikka ja komponentit

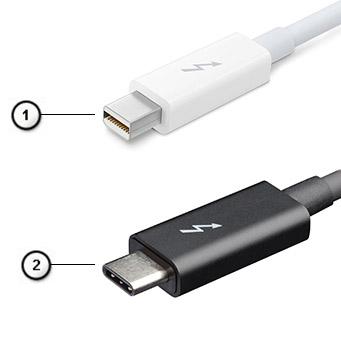

51 Thunderbolt USB Type-C:n kautta Thunderbolt on portti, jonka avulla siirretään tietoja, videokuvaa ja ääntä sekä syötetään virtaa. Thunderbolt yhdistää PCI Express (PCIe)- ja DisplayPort (DP) -signaalit yhdeksi sarjamuotoiseksi signaaliksi, jonka lisäksi kaapelissa syötetään tasavirtaa. Thunderbolt 1 ja Thunderbolt 2 käyttävät samaa liitintä [1] kuin minidp (DisplayPort) oheislaitteiden liittämiseen. Thunderbolt 3 käyttää USB Type-C -liitintä [2]. Kuva 7. Thunderbolt 1 ja Thunderbolt 3 1 Thunderbolt 1 ja Thunderbolt 2 (käytetään minidp-liitintä) 2 Thunderbolt 3 (käytetään USB Type-C -liitintä) Thunderbolt 3 USB Type-C:n kautta Thunderbolt 3 nostaa Thunderbolt-portin nopeuden USB Type-C -tasolle: 40 Gt/s. Yksi pienikokoinen portti riittää kaikkiin yhteyksiin: nopein ja monipuolisin yhteys mihin telakointiyksikköön, näyttöön tai tallennuslaitteeseen tahansa, kuten ulkoiseen kiintolevyyn. Yhteensopivat oheislaitteet yhdistetään Thunderbolt 3 -porttiin USB Type-C -liittimellä. 1 Thunderbolt 3 perustuu USB Type-C -liitäntään ja -kaapeleihin. Tämä portti on pienikokoinen, ja liitin voidaan työntää siihen kummin päin tahansa. 2 Thunderbolt 3 -nopeus on jopa 40 Gt/s. 3 DisplayPort 1.2 on yhteensopiva DisplayPort-näyttöjen, -laitteiden ja -kaapelien kanssa. 4 USB-virransyöttö syöttää jopa 130 wattia yhteensopiviin tietokoneisiin. Thunderbolt 3 USB Type-C -portissa: keskeiset ominaisuudet 1 Thunderbolt, USB, DisplayPort ja virtaa syöttävä USB Type-C yhden kaapelin avulla (ominaisuudet vaihtelevat tuotekohtaisesti) 2 USB Type-C -liitin, pienikokoiset kaapelit ja liittimet, jotka voidaan työntää paikalleen kummin päin tahansa 3 Thunderbolt Networking -tuki (*vaihtelee tuotteittain) 4 Jopa 4K-näyttöjen tuki 5 40 Gt/s HUOMAUTUS: Laitteiden välisen tiedonsiirron nopeus voi vaihdella. Tekniikka ja komponentit 51

52 Thunderbolt-kuvakkeet Taulukko 16. Thunderbolt-kuvakemuunnelmat Protokolla USB Type-A USB Type-C Huomautukset Thunderbolt Ei sovellettavissa mdp tai USB Type-C Dell Active Pen -kynä Luonnollinen kirjoitustuntuma, kuin kirjoittaisi tavallisella kynällä paperille Alan johtava tarkkuus, perustuu Wacom feel IT -teknologiaan Aktiivikynä, jossa osoitustoiminto ja paineherkkä pää (2 048 painetasoa) Magneettinen kiinnitystoiminto, jolla kynä kiinnittyy vahvasti sisäisen magneetin avulla Poistettu kynäklipsi ja lisätty yhdistämistoiminto 52 Tekniikka ja komponentit

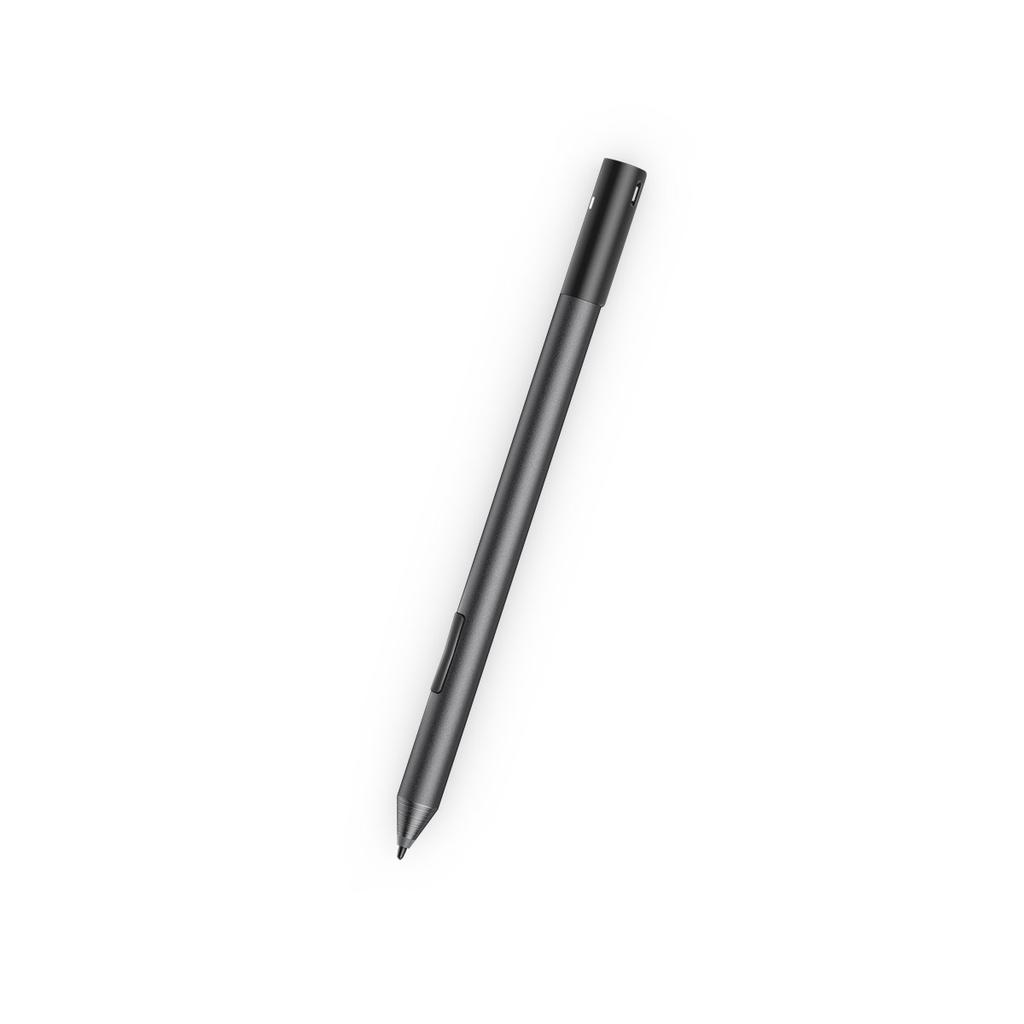

53 Mukautettavat* kaksi varsipainiketta ja päässä oleva painike Pikakäynnistys ja muistiinpanojen tekeminen lukitusnäytön yli (vaatii Bluetooth-laiteparin muodostamisen) Merkkivalo, joka näyttää Bluetooth-laiteparin muodostamisen tilan 12 kuukauden pariston kesto** AAAA-paristolla **Perustuu kolmen tunnin päivittäiseen käyttöön viitenä päivänä viikossa Langaton latausmatto PM30W17 on AirFuel-sertifioitu resonanssityyppinen langaton latausmatto. Sen avulla on helppoa ja mukavaa ladata kannettavia tietokoneita. Voit ladata kannettavan kätevästi asettamalla sen matolle tarvitsematta yhdistää virtakaapeleita. Se on yhteensopiva tiettyjen Dell-kannettavien kanssa. Se soveltuu luokan 5 AirFuel-sertifioiduille laitteille. Dell-merkkisillä tuotteilla on rajoitettu 1 vuoden laitteistotakuu. VAROITUS: Älä aseta mitään esineitä näppäimistön ja langattoman langaton latausmaton tai langattoman latausmaton ja pöydän väliin. Vältä erityisesti asettamasta CD/DVD-levyjä, RFID-kortteja/laitteita, luottokortteja ja ohuita metalliesineitä. Tällaiset laitteet voivat vaurioitua, jos ne asetetaan edellä mainittuun paikkaan. Tekniikka ja komponentit 53

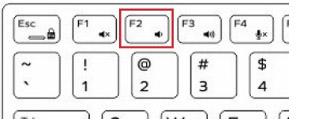

54 5 Järjestelmän asennusohjelma Järjestelmän asennusohjelman avulla voit hallita taulutietokoneenpöytäkoneenkannettavan tietokoneen laitteistoa ja määrittää BIOS-tason asetuksia. Järjestelmän asennusohjelman kautta voit muuttaa NVRAM-asetuksia, kun lisäät tai poistat laitteita esittää järjestelmän laitteistokokoonpanon ottaa integroituja laitteita käyttöön tai poistaa ne käytöstä määrittää suorituskyvyn ja virranhallinnan kynnysarvot hallita tietokoneen suojausta Aiheet: BIOSin syöttäminen ilman näppäimistöä Järjestelmän asetusohjelman (BIOS) avaaminen epsa:n käynnistäminen Järjestelmän asennusohjelman asetukset BIOS:in päivittäminen Järjestelmän ja asennusohjelman salasana BIOSin syöttäminen ilman näppäimistöä 1 Käynnistä tabletti painamalla virtapainiketta. 2 Pidä Volume Up -painike pohjassa Dell-logon ilmestyessä näyttöön. 3 Kun näyttöön ilmestyy F12-käynnistysvalikko, valitse BIOS-asetukset äänenvoimakkuus ylös -painikkeella. 4 Siirry BIOS-asennusohjelmaan painamalla äänenvoimakkuus alas -painiketta. Järjestelmän asetusohjelman (BIOS) avaaminen Ilman näppäimistöä: 1 Käynnistä Latitude-tabletti. 2 Pidä alenna äänenvoimakkuutta -painiketta painettuna käynnistyksen aikana (Dell-logon tullessa näkyviin), kunnes näet BIOS (järjestelmän asennusohjelma) -sivun. Näppäimistöllä: 1 Käynnistä Latitude-tabletti. 2 Napauta <F2> käynnistyksen aikana (Dell-logon tullessa näkyviin), kunnes näet BIOS (järjestelmän asennusohjelma) -sivun. 54 Järjestelmän asennusohjelma

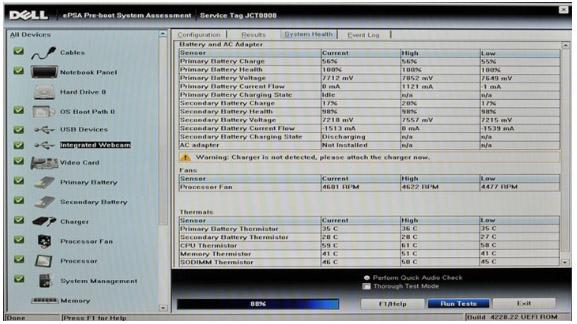

55 epsa:n käynnistäminen Latitude tabletin epsa voidaan käynnistää näppäimistöllä ja ilman. Toimi seuraavasti: Ilman näppäimistöä: 1 Käynnistä Latitude-tabletti. 2 Pidä lisää äänenvoimakkuutta -painiketta pidettynä käynnistyksen aikana (Dell-logon tullessa näkyviin), kunnes käynnistysvalikko tulee näkyviin. Kuva 8. Äänenvoimakkuuspainike 3 Siirry Diagnostics (vianmääritys) -kohtaan lisää äänenvoimakkuutta -painikkeella ja valitse se alenna äänenvoimakkuutta - painikkeella. 4 Järjestelmä käynnistää epsa-apuohjelman automaattisesti. Kuva 9. epsa-apuohjelman näyttö Näppäimistöllä: 1 Käynnistä Latitude-tabletti. 2 Painele F2-painiketta käynnistyksen aikana (Dell-logon tullessa näkyviin), kunnes käynnistysvalikko tulee näkyviin. 3 Siirry nuolinäppäimillä Diagnostics (vianmääritys) -kohtaan ja valitse se painamalla Enter. 4 Järjestelmä käynnistää epsa-apuohjelman automaattisesti. Järjestelmän asennusohjelman asetukset HUOMAUTUS: Tässä osassa kuvattuja kohtia ei ehkä ole kaikissa tableteissatietokoneissakannettavissa tietokoneissa ja kokoonpanoissa. General-näytön asetukset Tässä osassa luetellaan pääasialliset tietokoneen laitteisto-ominaisuudet. Vaihtoehto System Information Kuvaus Tässä osassa luetellaan pääasialliset tietokoneen laitteisto-ominaisuudet. System Information Näyttää seuraavat tiedot: BIOS Version (BIOS-versio), Service Tag (Huoltomerkki), Asset Tag (Laitetunnus), Ownership Date (Hankintatunnus), Ownership Date (Hankintapäivä), Manufacture Date (Valmistuspäivä), Express Service Code (Pikahuoltokoodi) ja Signed Firmware Update (Allekirjoitettu laiteohjelmistopäivitys) oletuksena käytössä. Järjestelmän asennusohjelma 55

56 Vaihtoehto Battery Information Boot Sequence Kuvaus Memory Information (Muistitiedot): Näyttää tiedot Memory Installed (Asennettu muisti), Memory Available (Käytettävissä oleva muisti), Memory Speed (Muistin nopeus), Memory Channels Mode (Muistikanavatila), Memory Technology (Muistiteknologia) Processor Information: Näyttää tiedot Processor Type (Suoritintyyppi), Core Count (Ydinten määrä), Processor ID (Suoritintunnus), Current Clock Speed (Sen hetkinen kellotaajuus), Minimum Clock Speed (Minimikellotaajuus), Maximum Clock Speed (Maksimikellotaajuus), Processor L2 Cache (Suorittimen L2- välimuisti), Processor L3 Cache (Suorittimen L3-välimuisti), HT Capable (HT-tuki) ja 64-Bit Technology (64 bitin teknologia). Device Information (Laitetiedot): M.2 PCIe SSD-0, M.2 PCIe SSD-1Passthrough MAC address (M.2 PCIe SSD-1Passthrough MAC -osoite), Video Controller (Video-ohjain), Video BIOS Version (Video BIOS -versio), Video Memory (Videomuisti), Panel Type (Näyttötyyppi), Native Resolution (Alkuperäinen tarkkuus), Audio Controller (Ääniohjain), Wi-Fi Device (Wi-Fi-laite), WiGig Device (WiGig-laite), Cellular Device (Matkapuhelinlaite), Bluetooth Device (Bluetooth-laite). Näyttää akun tilan ja sen, onko verkkomuuntaja liitetty. Boot sequence (Käynnistysjärjestys): Windows Boot Manager valittu oletuksena Boot List Options (Käynnistysluettelovaihtoehdot) Legacy UEFI (valittu oletusarvoisesti) Advanced Boot Options Tämän vaihtoehdon avulla voit ladata vanhemman vaihtoehdon ROM:it. Asetukset ovat: Enable Legacy Options ROMs (Ota vanhat ROM:it käyttöön) (valittu oletusarvoisesti) Enable Attempt Legacy Boot (Ota käyttöön Attempt Legacy Boot) Enable UEFI Network Stack (Ota käyttöön UEFI Network Stack) UEFI Boot Path Security Date/Time Aina, paitsi sisäisellä kiintolevyllä (valittu oletusarvoisesti) Always (Aina) Never (Ei koskaan) Voit muuttaa päivän ja ajan. System Configuration -näytön asetukset Vaihtoehto SATA Operation Kuvaus Voit määrittää sisäisen SATA-kiintolevyn ohjaimen. Asetukset ovat: Disabled (Ei käytössä) AHCI RAID On: (RAID käytössä:) (valittu oletusarvoisesti) Drives Käyttäjä voi määrittää sisäiset SATA-asemat. Kaikki asemat on otettu oletusarvoisesti käyttöön. Asetukset ovat: M.2 PCI-e SSD-0: (valittu oletusarvoisesti) M.2 PCI-e SSD-1: (valittu oletusarvoisesti) SMART Reporting Tämä kenttä määrittää, ilmoitetaanko integroitujen asemien kiintolevyvirheet järjestelmän käynnistyksen yhteydessä. Teknologia on osa SMART-spesifikaatiota (Self-Monitoring Analysis and Reporting Technology). Tämä vaihtoehto on oletusarvoisesti pois käytöstä. 56 Järjestelmän asennusohjelma

57 Vaihtoehto Kuvaus Enable SMART Reporting (Ota SMART-raportointi käyttöön) USB Configuration Tämä on valinnainen ominaisuus. Tämä kenttää määrittää integroidun USB-ohjaimen. Jos Boot Support (Käynnistystuki) on käytössä, järjestelmä voi käynnistyä mistä tahansa USB-massatallennuslaitteesta (HDD, muistitikku, levyke). Jos USB-portti on käytössä, siihen liitetty laite on käytössä ja käyttöjärjestelmän käytettävissä. Jos USB-portti ei ole käytössä, käyttöjärjestelmä ei näe porttiin kytkettyä laitetta. Asetukset ovat: Enable USB Boot Support (Ota USB Boot -tuki käyttöön) (oletusasetus) Enable External USB Port (Ota ulkoinen USB-portti käyttöön) (oletusasetus) HUOMAUTUS: Jos tämä asetus poistetaan käytöstä, USB-portteihin yhdistetty näppäimistö ja/tai hiiri toimivat edelleen. Dell Type-C Dock Configuration Tässä kentässä voit aina sallia Dell-telakointiasemat. Always Allow Dell docks (Salli aina Dell-telakointiasemat) (oletusasetus) Thunderbolt Adapter Configuration Thunderbolt-sovittimen kokoonpanovaihtoehdot: Enable Thunderbolt Technology Support (Ota Thunderbolt-tekniikan -tuki käyttöön) (oletusasetus) Enable Thunderbolt Adapter Boot Support (Ota Thunderbolt-sovitinkäynnistys käyttöön) (oletusasetus) Enable Thunderbolt Adapter Pre-boot Modules (Ota Thunderbolt-sovittimen esikäynnistysmoduulit käyttöön) (oletusasetus) Security Level No Security (Suojaustaso ei suojausta) Security Level User Authorization (Suojaustaso käyttäjän valtuutus) (oletusasetus) Security Level Secure Connect (Suojaustaso suojattu yhteys) Security level Display port only (Suojaustaso Vain näyttöportti) Audio Voit ottaa integroidun ääniohjaimen käyttöön tai poistaa sen käytöstä. Enable Audio (Ota audio käyttöön) - vaihtoehto on oletusarvoisesti valittu. Asetukset ovat: Enable Microphone (Ota mikrofoni käyttöön) (oletusasetus) Enable Internal Speaker (Ota sisäinen kaiutin käyttöön) (oletusasetus) Näppäimistön valaistus Tämän kentän avulla voit valita näppäimistön valaistustoiminnon käyttötilan. Näppäimistön kirkkaustilaksi voidaan asettaa %. Asetukset ovat: Disabled (Pois käytöstä) (oletusasetus) Dim (Himmeä) Bright (Kirkas) Keyboard Backlight Timeout on AC Keyboard Backlight Timeout (Näppäimistön taustavalaistuksen aikakatkaisu) himmenee AC (Verkkolaite) - ominaisuuden kanssa. Se ei vaikuta näppäimistön päävalaistusominaisuuteen. Näppäimistön valaistus tukee edelleen erilaisia valaistustasoja. Tällä kentällä on vaikutusta, kun taustavalaistus on otettu käyttöön. Asetukset ovat: 5 s 10 sec (10 sekuntia) (oletusasetus) 15 s 30 s Järjestelmän asennusohjelma 57

58 Vaihtoehto Keyboard Backlight Timeout on Battery Kuvaus 1 min 5 min 15 min Never (Ei koskaan) Keyboard Backlight Timeout (Näppäimistön taustavalaistuksen aikakatkaisu) himmenee Battery (Akku) - vaihtoehdon kanssa. Se ei vaikuta näppäimistön päävalaistusominaisuuteen. Näppäimistön valaistus tukee edelleen erilaisia valaistustasoja. Tällä kentällä on vaikutusta, kun taustavalaistus on otettu käyttöön. Asetukset ovat: 5 s 10 sec (10 sekuntia) (oletusasetus) 15 s 30 s 1 min 5 min 15 min Never (Ei koskaan) Keyboard Backlight with AC Unobtrusive Mode Miscellaneous Devices Keyboard Baclight with AC (Näppäimistön taustavalaistus verkkolaitevaihtoehdolla) ei vaikuta näppäimistön päävalaistusominaisuuteen. Näppäimistön valaistus tukee edelleen erilaisia valaistustasoja. Tällä kentällä on vaikutusta, kun taustavalaistus on otettu käyttöön. Tämä vaihtoehto on oletusarvoisesti käytössä. Kun tämä vaihtoehto on käytössä, näppäinten Fn + F7 painaminen sammuttaa kaikki valot ja äänet järjestelmässä. Jos haluat palata normaaliin toimintaan, paina jälleen Fn + F7. Tämä vaihtoehto on oletusarvoisesti pois käytöstä. Voit ottaa seuraavat laitteet käyttöön tai poistaa ne käytöstä: Enable Front Camera (Ota etukamera käyttöön) (oletusasetus) Enable Secure Digital (SD) card (Ota käyttöön suojattu SD-kortti) (oletusasetus) Enable Back Camera (Ota takakamera käyttöön) (oletusasetus) Secure Digital (SD) Card read only mode (SD-kortti kirjoitussuojattu) Video-näytön asetukset Vaihtoehto LCD Brightness Kuvaus Käyttäjä voi määrittää näytön kirkkauden virtalähteen mukaan (On Battery (Akku) tai On AC (Verkkovirta)). LCDnäytön kirkkaus säädetään erillään akusta ja verkkolaitteesta. Se voidaan asettaa liukusäätimellä. HUOMAUTUS: Videoasetus on näkyvissä vain, kun järjestelmään on asennettu näytönohjainkortti. Security-näytön asetukset Vaihtoehto Admin Password Kuvaus Mahdollistaa järjestelmänvalvojan salasanan määrittämisen, muuttamisen tai poistamisen. HUOMAUTUS: Järjestelmänvalvojan salasana on määritettävä ennen järjestelmä- tai kiintolevysalasanan määrittämistä. Järjestelmänvalvojan salasanan poistaminen poistaa automaattisesti järjestelmä- ja kiintolevysalasanat. 58 Järjestelmän asennusohjelma
