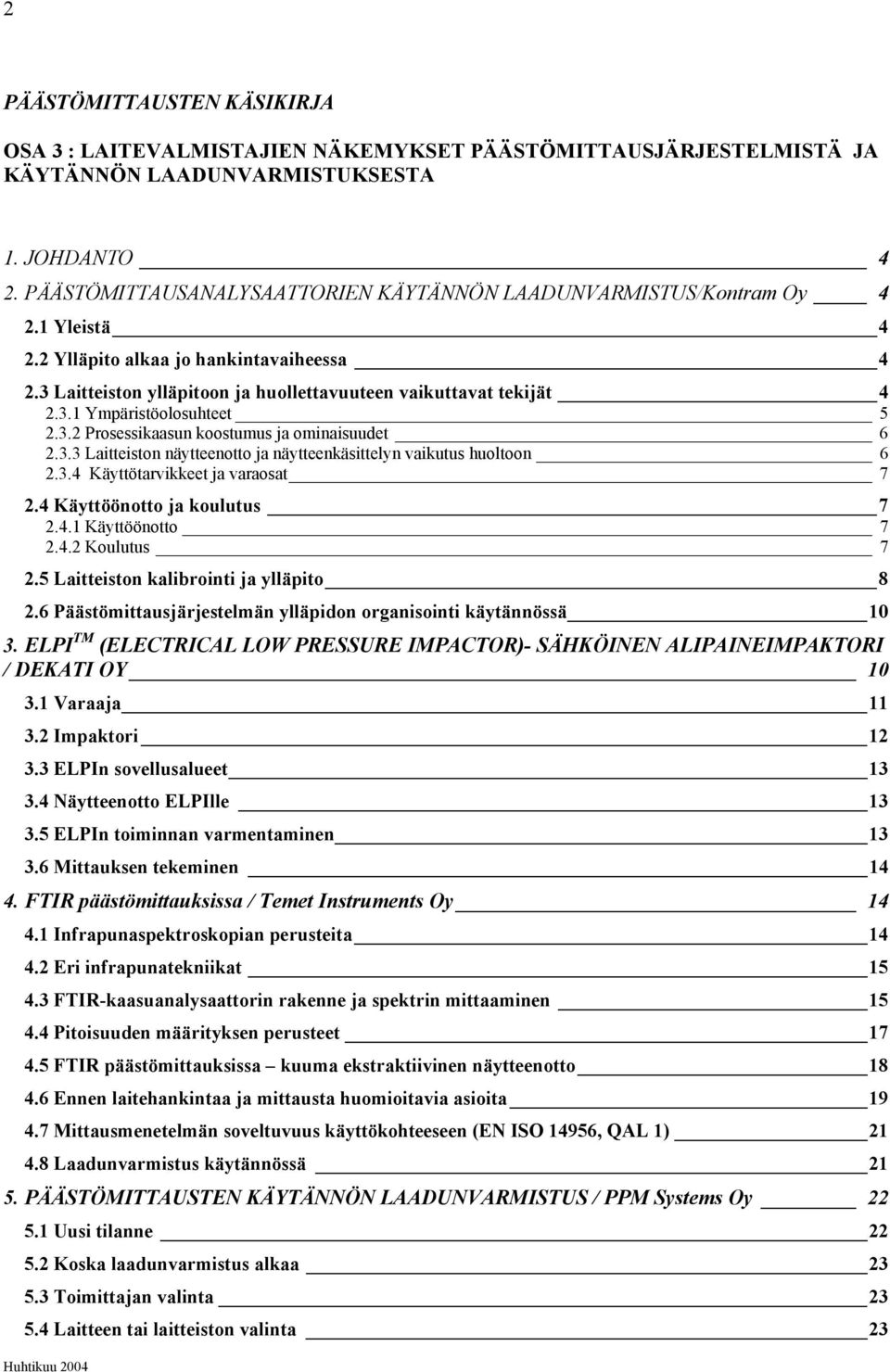

2 2 PÄÄSTÖMITTAUSTEN KÄSIKIRJA OSA 3 : LAITEVALMISTAJIEN NÄKEMYKSET PÄÄSTÖMITTAUSJÄRJESTELMISTÄ JA KÄYTÄNNÖN LAADUNVARMISTUKSESTA 1. JOHDANTO 4 2. PÄÄSTÖMITTAUSANALYSAATTORIEN KÄYTÄNNÖN LAADUNVARMISTUS/Kontram Oy Yleistä Ylläpito alkaa jo hankintavaiheessa Laitteiston ylläpitoon ja huollettavuuteen vaikuttavat tekijät Ympäristöolosuhteet Prosessikaasun koostumus ja ominaisuudet Laitteiston näytteenotto ja näytteenkäsittelyn vaikutus huoltoon Käyttötarvikkeet ja varaosat Käyttöönotto ja koulutus Käyttöönotto Koulutus Laitteiston kalibrointi ja ylläpito Päästömittausjärjestelmän ylläpidon organisointi käytännössä ELPI TM (ELECTRICAL LOW PRESSURE IMPACTOR)- SÄHKÖINEN ALIPAINEIMPAKTORI / DEKATI OY Varaaja Impaktori ELPIn sovellusalueet Näytteenotto ELPIlle ELPIn toiminnan varmentaminen Mittauksen tekeminen FTIR päästömittauksissa / Temet Instruments Oy Infrapunaspektroskopian perusteita Eri infrapunatekniikat FTIR-kaasuanalysaattorin rakenne ja spektrin mittaaminen Pitoisuuden määrityksen perusteet FTIR päästömittauksissa kuuma ekstraktiivinen näytteenotto Ennen laitehankintaa ja mittausta huomioitavia asioita Mittausmenetelmän soveltuvuus käyttökohteeseen (EN ISO 14956, QAL 1) Laadunvarmistus käytännössä PÄÄSTÖMITTAUSTEN KÄYTÄNNÖN LAADUNVARMISTUS / PPM Systems Oy Uusi tilanne Koska laadunvarmistus alkaa Toimittajan valinta Laitteen tai laitteiston valinta 23

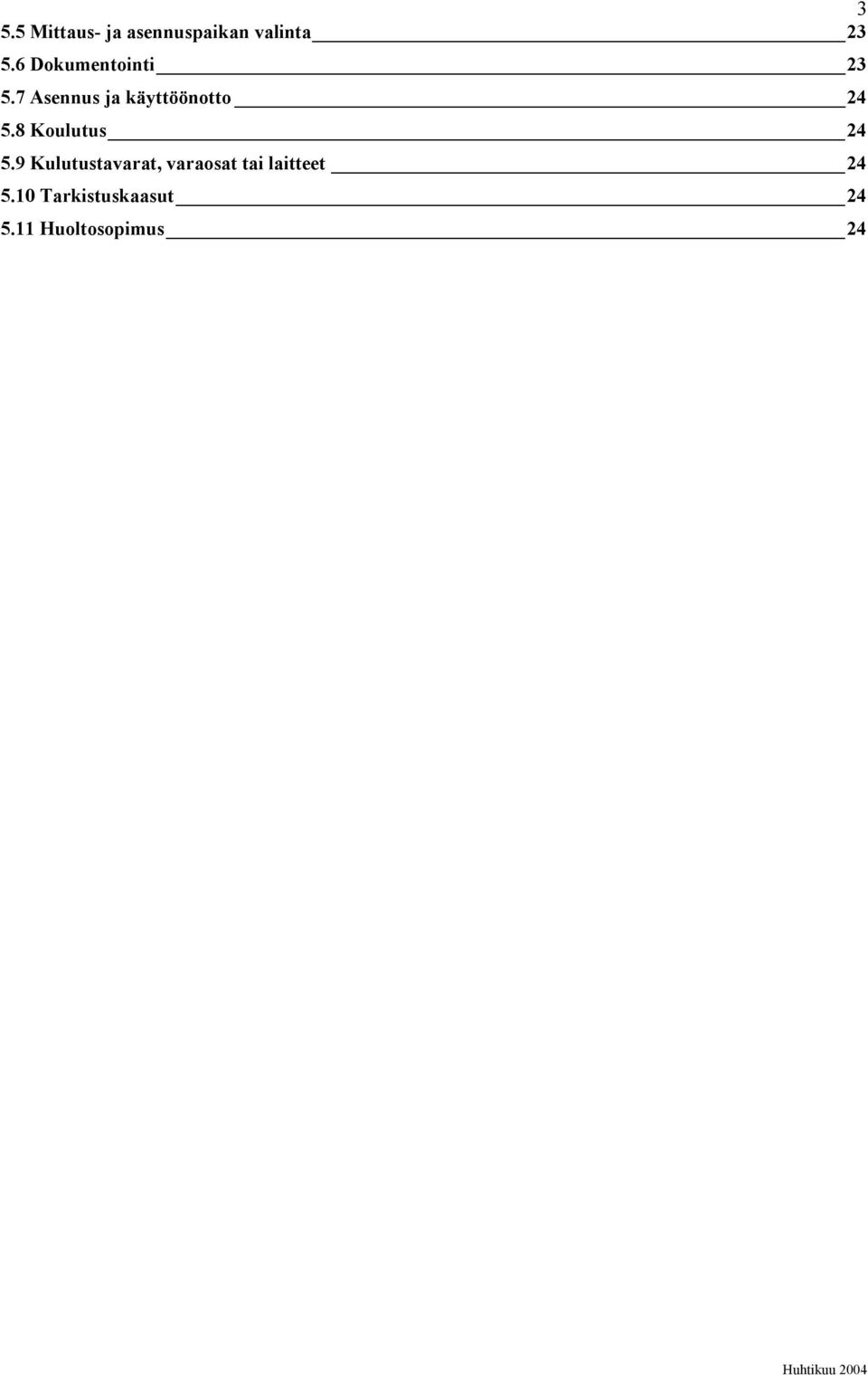

3 3 5.5 Mittaus- ja asennuspaikan valinta Dokumentointi Asennus ja käyttöönotto Koulutus Kulutustavarat, varaosat tai laitteet Tarkistuskaasut Huoltosopimus 24

4 4 1. JOHDANTO Päästömittausten käsikirja on jaettu kolmeen osaan. Osassa 1 käsitellään laitoksella tehtäviä määräaikaismittauksia; niiden tekniikoita sekä mittausten luotettavuuteen vaikuttavia tekijöitä. Lisäksi osassa 1 esitetään päästömittauksiin liittyvää laskentaa ja epävarmuuden määrittämistä. Osa 2 keskittyy päästöjen tarkkailuun ja kiinteiden asennettujen mittalaitteiden laadunvarmistukseen. Osassa 3 esitetään laitevalmistajien näkemyksiä mittausjärjestelmiin ja käytännön laadunvarmistukseen liittyen. 2. PÄÄSTÖMITTAUSANALYSAATTORIEN KÄYTÄNNÖN LAADUNVARMISTUS/Kontram Oy 2.1 Yleistä Päästömittausanalysaattorien mittausjärjestelmässä on kysymys varsin monimutkaisesta laitekokonaisuudesta, joka teknisesti koostuu useista eri osa-alueista, kuten näytteenotosta, näytteen siirrosta, näytteen käsittelystä ja lopuksi sen analysointi itse analysaattorilla. Huoltoa ja mittausten seurantaa tekevän henkilön on tunnettava tämän prosessin luonne ja toiminta sen eri vaiheissa. Käytettävien laitteiden ylläpidolle asetetaan korkeat laatuvaatimukset, joita nyt uudet EU standardit vielä korostava. Huolto ei ole enää yksittäinen toimenpide vaan integroitu osa jatkuvaa mittaustapahtumaa. Vain oikein valittu ja toimiva analysaattori täyttää tehtävänsä ja mikään analysaattori ei toimi ilman säännöllistä ylläpitoa. 2.2 Ylläpito alkaa jo hankintavaiheessa Mittausjärjestelmän hankinta ja suunnitteluvaiheessa on jo huomioitava ylläpitoon liittyvät tekijät ja se, miten ne käytännössä toteutetaan. Hyvän lopputuloksen kannalta on ensiarvoisen tärkeää yhteistyö asiakkaan ja laitetoimittajan välillä. Koska mittausjärjestelmä muodostuu kokonaisuudesta, ei ostajan kannata tehdä valintaa pelkän laitekustannuksen perusteella. Hankintavaiheessa on myös selvitettävä laitetoimittajan huolto ja ylläpitopalvelujen saatavuus ja laatu. Mittausjärjestelmän soveltuvuus käyttökohteeseen määräytyy uuden standardin EN ISO mukaan, joten sen vaatimukset tulee ottaa huomioon. Keskeinen seikka tässä uudessa standardissa on määritellä mittauksen mittausepävarmuus sen tulevassa käyttökohteessa. 2.3 Laitteiston ylläpitoon ja huollettavuuteen vaikuttavat tekijät Analysointi ja analysaattorit ovat perinteisesti koettu hankaliksi asioiksi huollon ja ylläpidon kannalta. Syynä tähän on monesti riittämätön asioihin perehtymättömyys ja ennakkoluulot, joiden seurauksena huollosta vastaavien henkilöiden ammattitaito ei ole aina päässyt kehittymään riittävälle tasolle.

5 5 Toinen ongelma, joka usein vaivaa varsinkin päästömittauksia, on yrityksessä vallitseva asennoituminen niihin. Jos analysaattorit eivät suoraan vaikuta prosessin toimintaan, ei niitä useinkaan koeta kovin tärkeiksi ja niiden ylläpitoon kiinnitetään vähän huomiota. Laitteiston huollettavuuteen ja ylläpitoon vaikuttavat tekijät ja niihin liittyvät asiat voidaan jaotella seuraavasti: - laitteiston ympäristöolosuhteet - mitattavan kaasun koostumus - laitteiston näytteenotto ja näytteenkäsittely - yrityksen laatujärjestelmä - käyttötarvikkeet ja varaosat Ympäristöolosuhteet Ympäristöolosuhteet on otettava huomioon suunniteltaessa uusien analysaattoreiden sijoituspaikkaa, sillä väärä paikan valinta voi aiheuttaa laitteiston lisääntyvää huollon, korjausten tarvetta ja lyhentää merkittävästi niiden elinikää. Riippumatta valmistajasta useimmissa analysaattoreissa on avonainen kotelo rakenne eli analysaattorissa on puhallin ja tuuletusaukot pitämässä sisälämpötilat sallituissa rajoissa. Tämä asettaa analysaattoreiden sijoituspaikan suhteen rajoituksia, koska on estettävä pölyn ja haitallisten kaasujen pääsy kotelon sisälle. Analysaattorit ja näytteenkäsittely voidaan toki asentaa kaapistoon, joka on pölytiivis ja jäähdytetty. Mutta tämä ei aina ole toimiva ratkaisu, sillä analysaattoreille tehdään säännöllisiä kalibrointeja ja näytteenkäsittelyn huoltotoimenpiteitä. Tällöin pölytiiveys sekä jäähdytys häiriytyvät, mikä voi aiheuttaa kalibroinnissa epätarkkuutta. Mikäli kaapiston ympäristö on pölyinen, kuuma, meluinen ja pimeä, niin nämä kaikki vaikuttavat huoltomiehen toimintaan suorittaa tehtävänsä. Jos ympäristössä on esimerkiksi rikkiyhdisteitä, voi ongelmat ilmetä vasta muutaman vuoden päästä laitteen piirikorteilla ja liittimillä Myös tärinä voi olla liian iso analysaattoreiden toiminnan kannalta. Varsinkin voimalaitoksissa isot puhaltimet voivat aiheuttaa tärinää, joka saattaa irrottaa analysaattorin sisällä olevia piirikortteja. InSitu - analysaattorit ovat sijoitettu savukaasukanavan sivulle, jolloin huoltotoimintaa voi vielä vaikeuttaa korkea sijoituspaikka ja talvella jään muodostus savupiippuun ja portaisiin, jotka ovat tällöin työn kannalta turvallisuustekijöitä. Nykyisin analysaattorit pääsääntöisesti asennetaan omaan tilaan, joka on jäähdytetty ja joissakin tapauksissa ylipaineistettu. Tuleva ilma on myös suodatettu ja käytössä on ilmastointikone.

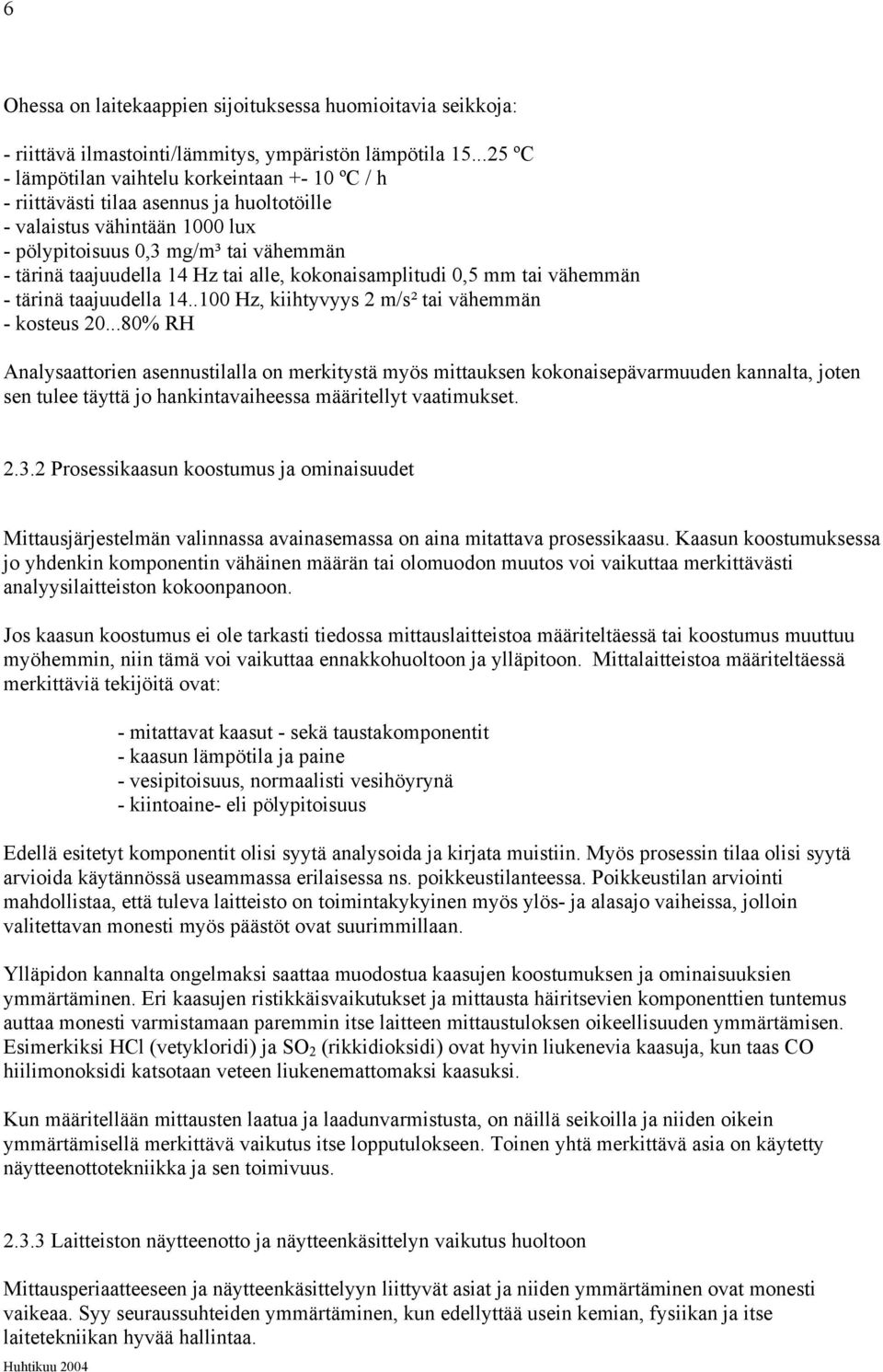

6 6 Ohessa on laitekaappien sijoituksessa huomioitavia seikkoja: - riittävä ilmastointi/lämmitys, ympäristön lämpötila ºC - lämpötilan vaihtelu korkeintaan ºC / h - riittävästi tilaa asennus ja huoltotöille - valaistus vähintään 1000 lux - pölypitoisuus 0,3 mg/m³ tai vähemmän - tärinä taajuudella 14 Hz tai alle, kokonaisamplitudi 0,5 mm tai vähemmän - tärinä taajuudella Hz, kiihtyvyys 2 m/s² tai vähemmän - kosteus % RH Analysaattorien asennustilalla on merkitystä myös mittauksen kokonaisepävarmuuden kannalta, joten sen tulee täyttä jo hankintavaiheessa määritellyt vaatimukset Prosessikaasun koostumus ja ominaisuudet Mittausjärjestelmän valinnassa avainasemassa on aina mitattava prosessikaasu. Kaasun koostumuksessa jo yhdenkin komponentin vähäinen määrän tai olomuodon muutos voi vaikuttaa merkittävästi analyysilaitteiston kokoonpanoon. Jos kaasun koostumus ei ole tarkasti tiedossa mittauslaitteistoa määriteltäessä tai koostumus muuttuu myöhemmin, niin tämä voi vaikuttaa ennakkohuoltoon ja ylläpitoon. Mittalaitteistoa määriteltäessä merkittäviä tekijöitä ovat: - mitattavat kaasut - sekä taustakomponentit - kaasun lämpötila ja paine - vesipitoisuus, normaalisti vesihöyrynä - kiintoaine- eli pölypitoisuus Edellä esitetyt komponentit olisi syytä analysoida ja kirjata muistiin. Myös prosessin tilaa olisi syytä arvioida käytännössä useammassa erilaisessa ns. poikkeustilanteessa. Poikkeustilan arviointi mahdollistaa, että tuleva laitteisto on toimintakykyinen myös ylös- ja alasajo vaiheissa, jolloin valitettavan monesti myös päästöt ovat suurimmillaan. Ylläpidon kannalta ongelmaksi saattaa muodostua kaasujen koostumuksen ja ominaisuuksien ymmärtäminen. Eri kaasujen ristikkäisvaikutukset ja mittausta häiritsevien komponenttien tuntemus auttaa monesti varmistamaan paremmin itse laitteen mittaustuloksen oikeellisuuden ymmärtämisen. Esimerkiksi HCl (vetykloridi) ja SO 2 (rikkidioksidi) ovat hyvin liukenevia kaasuja, kun taas CO hiilimonoksidi katsotaan veteen liukenemattomaksi kaasuksi. Kun määritellään mittausten laatua ja laadunvarmistusta, on näillä seikoilla ja niiden oikein ymmärtämisellä merkittävä vaikutus itse lopputulokseen. Toinen yhtä merkittävä asia on käytetty näytteenottotekniikka ja sen toimivuus Laitteiston näytteenotto ja näytteenkäsittelyn vaikutus huoltoon Mittausperiaatteeseen ja näytteenkäsittelyyn liittyvät asiat ja niiden ymmärtäminen ovat monesti vaikeaa. Syy seuraussuhteiden ymmärtäminen, kun edellyttää usein kemian, fysiikan ja itse laitetekniikan hyvää hallintaa.

7 7 Mittaustasojen sijoituksessa ja rakenteissa tulee huomioida näytteenottopaikalle sekä työskentelylle asetetut laatuvaatimukset (ISO 9096, ISO ja SFS 5625). Erityisesti tulee kiinnittää huomiota riittäviin suoriin osuuksiin ennen mittauspaikkaa, sekä vertailumittausten vaatimiin mittauspaikkojen järjestämiseen. Työskentelyn näillä mittauspaikoilla tulee olla riittävän helppoa ja turvallista. Mittauspaikan tulisi olla sellaisessa paikassa savukaasukanavaa, jossa virtaukseen vaikuttavia häiriöitä on mahdollisimman vähän. Riittävä häiriötön etäisyys on viisi kertaa kanavan hydraulinen halkaisija ennen mittauspaikkaa ja sen jälkeen vähintään kaksi kertaa kanavan halkaisija Käyttötarvikkeet ja varaosat Käyttötarvikkeet, kuten suodattimet ja tiivisteet, ovat analysaattorin huollossa jokapäiväisiä tarvikkeita. Niiden kulutus on riippuvainen sovelluksesta ja sen aiheuttamasta osien likaantumisesta. Näin ollen niitä on oltava jatkuvasti saatavilla. Riippuen mittauksen kriittisyydestä prosessin kannalta tulee analysoida tarvittavien varaosien laajuus ja määrä. Mikäli ollaan tekemisissä prosessin kannalta hyvin kriittisen mittauksen kanssa, on varalaite paras varaosa. Näin vältytään parhaiten mahdollisilta tuotantokatkoksilta. 2.4 Käyttöönotto ja koulutus Käyttöönotto Laitteiston käyttöönoton on hyvä tehdä toimittajan edustaja, koska jokainen uusi laitteisto vaatii kunnollisen tarkistuksen ja toiminnan läpikäymisen. Samalla käyttöönottaja tarkastaa järjestelmän asennuksen turvallisuuden ja toimivuuden kannalta. Tässä yhteydessä tehdään myös asennustarkastus pöytäkirja johon merkitään esim. havaittavat puutteet / korjaukset ja takuun alkamisajankohta. Käyttöönoton tulee tapahtua siinä vaiheessa kun laitosta aletaan käyttää, jotta mittausten oikeellisuus voidaan todeta todellisessa tilanteessa. Sitä tulee myös jatkaa muutamia päiviä tämän jälkeen Koulutus Käyttöönoton yhteydessä pidetään lisäksi koulutustilaisuus, johon olisi hyvä osallistua huoltohenkilökunnan lisäksi myös laitoksen käyttöhenkilökuntaa. Koulutuksessa käydään läpi teoriassa näytteenkäsittelyn ja analysaattoreiden toiminta. Tämän jälkeen katsotaan kentällä laitteiston toiminta, huoltotoimenpiteet ja kalibrointi. Koulutuksessa käydään läpi myös mittalaitteiston mukana tuleva käyttö - ja huolto-ohjeet, josta selviävät seuraavat seikat: -Analyysilaitteiston laajuus -Yleiset ohjeet -Asennusohjeet -Tarkastukset ennen käyttöönottoa -Käynnistys - ja käyttötoimenpiteet -Määräaikaiset huoltotoimenpiteet -Virhetilanteen selvitys -Käyttötarvikkeet

8 8 2.5 Laitteiston kalibrointi ja ylläpito Valmisteilla olevassa standardissa pren käsitellään jatkuvatoimisten mittalaitteiden laadunvarmistusta ja siihen liittyviä menettelytapoja. Siinä laadunvarmistus on jaettu neljään osaan: QAL 1: QAL 2: QAL 3: AST: Mittausmenetelmän soveltuvuus käyttökohteeseen (EN ISO mukaan) Kiinteästi asennetun mittalaitteen kalibrointi referenssimenetelmän avulla. Menetelmän stabiilisuus käytön aikana. Vuosittainen valvonta. QAL 3 Tässä määritellään menettelytavat, joilla voidaan osoittaa, että automaattinen mittausjärjestelmä AMS on hallinnassa käytön aikana. Hallinta saavutetaan riittävän tiheällä nollan ja alueen kalibroinnilla. Saadut tulokset syötetään CUSUM korttiin (Cumulative Sum, kumulatiivinen kontrolliseuranta taulukko). Siinä otetaan huomioon analysaattorin edelliset kalibroinnit, sekä QAL 1 määriteltyjä arvoja, joiden perusteella CUSUM kortista saadaan tieto, pitääkö analysaattori säätää ja kuinka paljon. CUSUM korttien käytöllä voidaan parantaa analysaattorin käytettävyyttä ja ennakoida huoltojen tarvetta. Kalibroinnilla tarkoitetaan toimenpidettä jonka avulla tunnetuissa olosuhteissa saadaan selville mittausjärjestelmän näyttämien arvojen ja mitattavien suureiden todellisten arvojen välinen yhteys. Kalibrointi käsitteenä ei sisällä laitteen säätöä. Kalibrointi suoritetaan kalibrointikaasulla, joka on jäljitettävissä kansainvälisiin mittanormaaleihin. Kalibrointikaasun mukana tulisi olla analysointi todistus, josta ilmenee mm: -Analysoitu kaasun pitoisuus -Tausta kaasu -Kaasun viimeinen käyttöpäivä -Pullon numero Laitteiston toimivuuden ja mittausepävarmuuden kannalta olisi parempi, jos sama henkilö huoltaa ja suorittaa kalibroinnit. Tällöin voidaan vähentää inhimillistä tekijöistä aiheutuvia virheitä. Dokumentointi ja arkistointi Seuraavat dokumentit pitää olla helposti löydettävissä ja päivitettynä: -AMS kuvat -Kaikki manuaalit ( käyttö, huolto jne) -Loki kirja, mahdollista toimintahäiriöistä -Huoltoraportit -QAL 3 dokumentit -Toimintaohjeet AMS huollosta, kalibroinnista

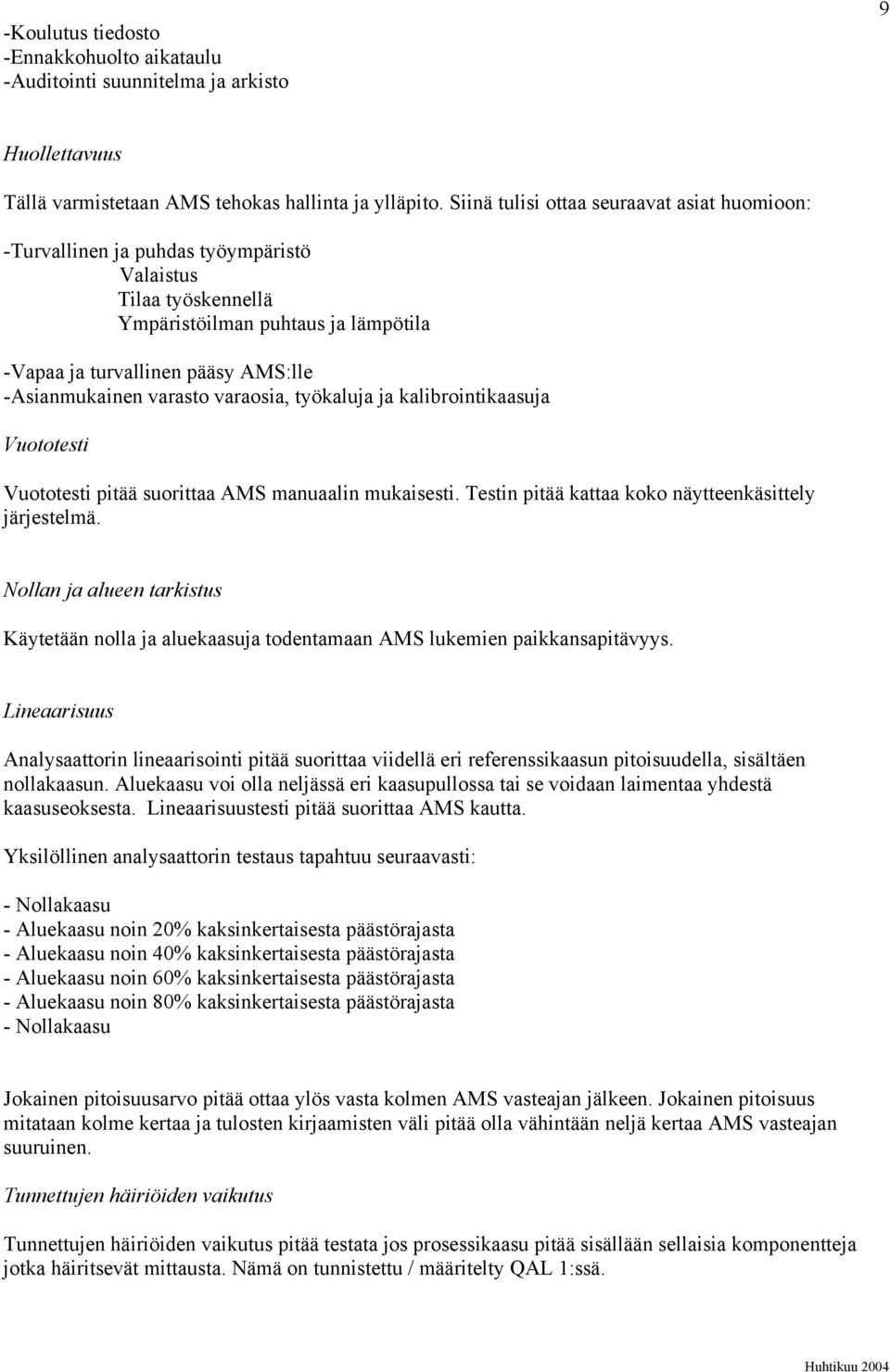

9 -Koulutus tiedosto -Ennakkohuolto aikataulu -Auditointi suunnitelma ja arkisto 9 Huollettavuus Tällä varmistetaan AMS tehokas hallinta ja ylläpito. Siinä tulisi ottaa seuraavat asiat huomioon: -Turvallinen ja puhdas työympäristö Valaistus Tilaa työskennellä Ympäristöilman puhtaus ja lämpötila -Vapaa ja turvallinen pääsy AMS:lle -Asianmukainen varasto varaosia, työkaluja ja kalibrointikaasuja Vuototesti Vuototesti pitää suorittaa AMS manuaalin mukaisesti. Testin pitää kattaa koko näytteenkäsittely järjestelmä. Nollan ja alueen tarkistus Käytetään nolla ja aluekaasuja todentamaan AMS lukemien paikkansapitävyys. Lineaarisuus Analysaattorin lineaarisointi pitää suorittaa viidellä eri referenssikaasun pitoisuudella, sisältäen nollakaasun. Aluekaasu voi olla neljässä eri kaasupullossa tai se voidaan laimentaa yhdestä kaasuseoksesta. Lineaarisuustesti pitää suorittaa AMS kautta. Yksilöllinen analysaattorin testaus tapahtuu seuraavasti: - Nollakaasu - Aluekaasu noin 20% kaksinkertaisesta päästörajasta - Aluekaasu noin 40% kaksinkertaisesta päästörajasta - Aluekaasu noin 60% kaksinkertaisesta päästörajasta - Aluekaasu noin 80% kaksinkertaisesta päästörajasta - Nollakaasu Jokainen pitoisuusarvo pitää ottaa ylös vasta kolmen AMS vasteajan jälkeen. Jokainen pitoisuus mitataan kolme kertaa ja tulosten kirjaamisten väli pitää olla vähintään neljä kertaa AMS vasteajan suuruinen. Tunnettujen häiriöiden vaikutus Tunnettujen häiriöiden vaikutus pitää testata jos prosessikaasu pitää sisällään sellaisia komponentteja jotka häiritsevät mittausta. Nämä on tunnistettu / määritelty QAL 1:ssä.

10 10 Nollan ja alueen ryömintä Nollan ja alueen ryömintätiedot voidaan hankkia QAL 3 arkistosta. Aikavaste AMS aikavaste tarkastetaan syöttämällä tunnettua kaasun pitoisuutta näytesondiin. Aikavaste ei saa olla suurempi kuin QAL 1:sä määritetty aika. Raportit Toiminnallisen testin tulokset pitää raportoida. Kaikki viat pitää kirjata ylös ja raportoitava. Jos viat ovat aiheuttaneet tuloksien virheellisyyden, on käyttäjän ryhdyttävä tarpeellisiin korjaaviin ja ennaltaehkäiseviin toimenpiteisiin. 2.6 Päästömittausjärjestelmän ylläpidon organisointi käytännössä Ylläpito on erottamaton osa toimivaa ja luotettavaa analyysimittausta. Se alkaa jo hankintavaiheessa jatkuen keskeytymättä toimitus- ja asennusvalvonnan kautta käyttöönottoon ja käyttäjien koulutukseen. Se ennakoi käyttötarvikkeet ja varautuu ennalta odottamattomien tapahtumien varalta erilaisiin toimintasuunnitelmiin. Perinteisesti teollisuudessa vallitsee käytäntö pyrkiä järjestämään laitteiden huolto omin voimin. Nyt syntyneessä uudessa tilanteessa tätä menettelyä ei enää kannata pitää itsestään selvyytenä ei ainakaan ilman huolellista ja kaikkia seikkoja huomioon ottavaa tarkastelua. Uusien standardien tuomat vaatimukset ja niiden täyttäminen korostaa edelleen päästömittausten erikoisluonnetta. Vaihtoehtona kannattaa harkita laitetoimittajan tarjoamaa yksilöllistä huoltosopimusta. Tässä yhteydessä kannattaa kustannuksia tarkastella kokonaisuuden kannalta, jolloin huoltosopimuksen korkeampi hinta omaan työhön nähden asettuu oikeaan valoon. Kun välilliset kustannukset ja riskit huomioidaan, tullaan sen tosiasian eteen, että huoltosopimus ammattitaitoisen laitetoimittajan kanssa tulee omia järjestelyjä edullisemmaksi. 3. ELPI TM (ELECTRICAL LOW PRESSURE IMPACTOR)- SÄHKÖINEN ALIPAINEIMPAKTORI / DEKATI OY ELPI TM (Electrical Low Pressure Impactor) Sähköinen alipaineimpaktori Sähköisen alipaineimpaktorin toimintaperiaate on yhdistää kaksi olemassaolevaa hiukkasmittauksissa käytettyä menetelmää: alipainekaskadi-impaktori ja hiukkasten varaaminen. Diodityyppinen koronavaraaja antaa hiukkasille tunnetun varaustilan, joka on riippuvainen hiukkasen koosta. Tämän jälkeen hiukkaset luokitellaan eri kokoluokkiin kaskadi-impaktorissa. Kokolajittelussa käytetty impaktori koostuu 13 asteesta jotka on sähköisesti eristetty toisistaan PTFE eristeellä (teflon). Kertyessään kokonsa mukaiselle impaktoriasteelle hiukkanen luovuttaa varauksensa, josta aiheutuva sähkövirta vahvistetaan ja muunnetaan jännitteeksi elektrometrillä, ja A/D muunnoksen jälkeen talletetaan. Hiukkasten mukanaan kuljettama keskimääräinen varaus tiedetään, jolloin mitatusta sähkövirrasta saadaan laskettua vastaava hiukkasten lukumäärä. Kuvasta 1 nähdään Sähköisen alipaineimpaktorin periaatekuva:

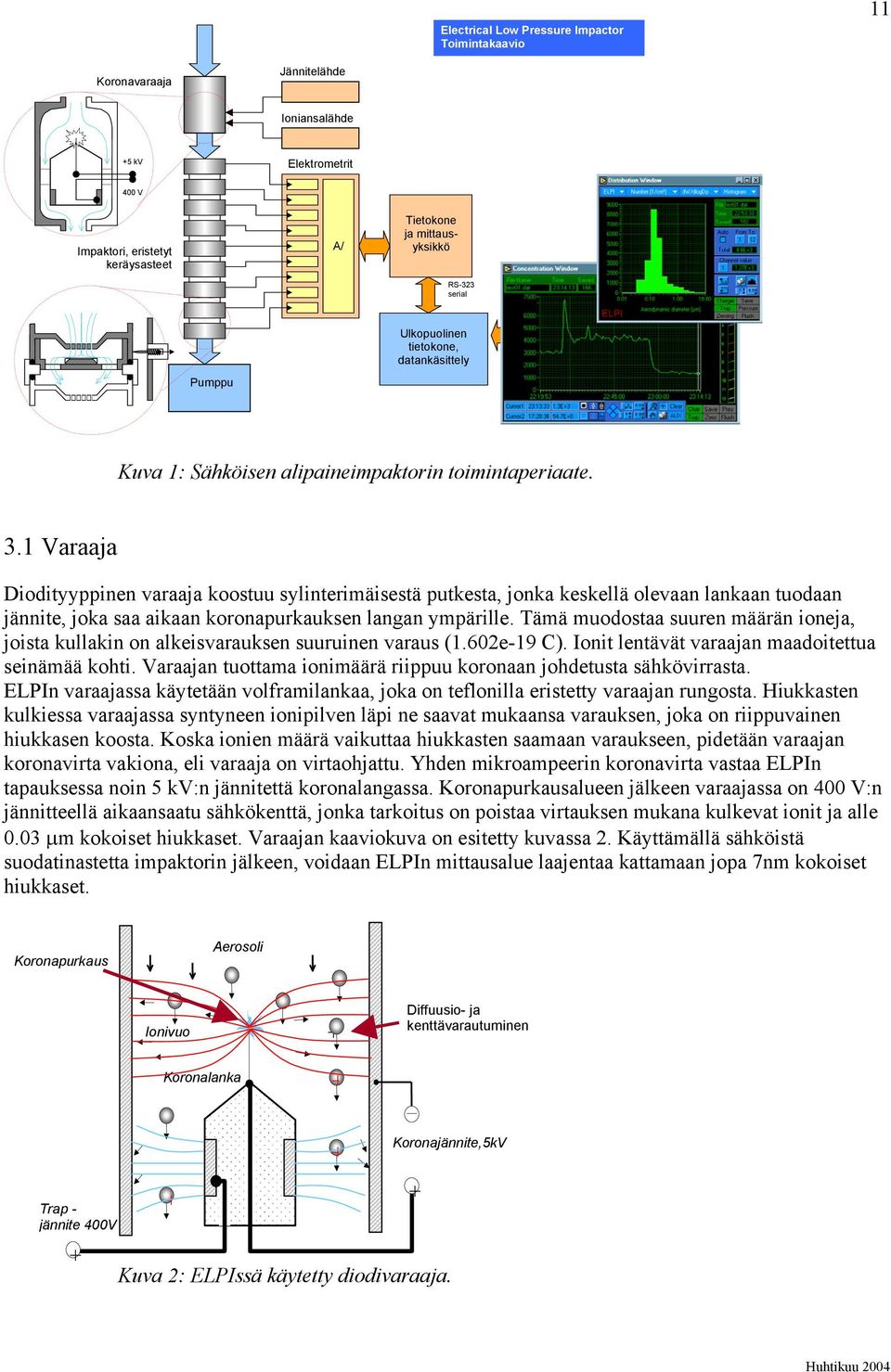

11 Electrical Low Pressure Impactor Toimintakaavio 11 Koronavaraaja Jännitelähde Ioniansalähde +5 kv Elektrometrit 400 V Impaktori, eristetyt keräysasteet A/ Tietokone ja mittausyksikkö RS-323 serial Ulkopuolinen tietokone, datankäsittely ASCII datafil Pumppu Kuva 1: Sähköisen alipaineimpaktorin toimintaperiaate. 3.1 Varaaja Diodityyppinen varaaja koostuu sylinterimäisestä putkesta, jonka keskellä olevaan lankaan tuodaan jännite, joka saa aikaan koronapurkauksen langan ympärille. Tämä muodostaa suuren määrän ioneja, joista kullakin on alkeisvarauksen suuruinen varaus (1.602e-19 C). Ionit lentävät varaajan maadoitettua seinämää kohti. Varaajan tuottama ionimäärä riippuu koronaan johdetusta sähkövirrasta. ELPIn varaajassa käytetään volframilankaa, joka on teflonilla eristetty varaajan rungosta. Hiukkasten kulkiessa varaajassa syntyneen ionipilven läpi ne saavat mukaansa varauksen, joka on riippuvainen hiukkasen koosta. Koska ionien määrä vaikuttaa hiukkasten saamaan varaukseen, pidetään varaajan koronavirta vakiona, eli varaaja on virtaohjattu. Yhden mikroampeerin koronavirta vastaa ELPIn tapauksessa noin 5 kv:n jännitettä koronalangassa. Koronapurkausalueen jälkeen varaajassa on 400 V:n jännitteellä aikaansaatu sähkökenttä, jonka tarkoitus on poistaa virtauksen mukana kulkevat ionit ja alle 0.03 µm kokoiset hiukkaset. Varaajan kaaviokuva on esitetty kuvassa 2. Käyttämällä sähköistä suodatinastetta impaktorin jälkeen, voidaan ELPIn mittausalue laajentaa kattamaan jopa 7nm kokoiset hiukkaset. Koronapurkaus Aerosoli Ionivuo Koronalanka + + Diffuusio- ja kenttävarautuminen + Koronajännite,5kV Trap - jännite 400V + + Kuva 2: ELPIssä käytetty diodivaraaja. +

12 Impaktori Impaktorin kyky kokoluokitella hiukkaset perustuu mitattavan aerosolin jyrkkään kääntymiseen, jolloin riittävän pienet hiukkaset pystyvät seuraamaan kaasuvirtausta, mutta massaltaan suuremmat hiukkaset törmäävät esteeseen. Toimintaperiaate selviää kuvasta 3: Virtaus Pienten hiukkasten liikerata Törmäyslevy Suuret hiukkaset Kuva 3: Impaktorin periaatekuva. Hiukkasten kertyminen alustalle riippuu hiukkasen inertiasta sekä kitkasta hiukkasen ja ympäröivän kaasun välillä. Mikäli hiukkasen massavoimat ovat suurempia kuin kitkavoimat, erkanee hiukkanen kaasuvirrasta ja törmää keräysalustalle. ELPIn impaktorissa on 13 astetta, joiden nimelliset kokorajat ovat taulukossa 1. Ensimmäinen aste toimii esierottimena, joka poistaa yli 10 µm kokoiset hiukkaset. Sähköinen mittaus suoritetaan 12:lle asteelle. Nimellinen tilavuusvirta on 10 litraa minuutissa ja Stk50 -arvot keskimäärin On myös mahdollista lisätä asteen 1 jälkeen päätesuodatin, joka kerää kaikki alle 30 nm kokoiset hiukkaset. Suodattimelle kertyvä hiukkasmäärä voidaan mitata sähköisesti kuten muiltakin asteilta, mutta asteesta 12 (6.6 µm) joudutaan tällöin luopumaan. Taulukko 1: Impaktorin nimelliset katkaisukohdat ilman suodatinastetta ja suodatinasteen kanssa. Aste d 50% [µm] (ei suodatinastetta) d 50% [µm] (suodatinaste) Mitattujen virta-arvojen muuntaminen halutuksi hiukkaskokojakaumaksi on kaksiosainen laskentaprosessi. Varaajan tehokkuuskäyrän avulla saadaan laskettua virta-arvoista hiukkasten lukumäärä, ja olettamalla hiukkaset pyöreiksi kappaleiksi saadaan tästä laskettua kokonaishalkaisija,

13 pinta-ala, tilavuus ja massa. Koska laitteen herkkyys on voimakkaasti riippuvainen hiukkaskoosta, tulee lisäksi huomioida diffuusion ja tilavarauksen aiheuttamat häviöt impaktorissa ELPIn sovellusalueet ELPIllä voidaan mitata hiukkasia kokoalueella 7nm-10µm. Laite on reaaliaikainen, mikä tarkoittaa, että hiukkasten lukumääräkonsentraatiosta ja jakaumasta saadaan tietoa kerran sekunnissa. Yleisesti laitteen aikaresoluutioksi ilmoitetaan 2-3 sekuntia, jolloin otetaan huomioon myös elektroniikan aikavakiot ja näytteen kulku laitteiston läpi. Laitteen toimintaperiaate sallii myös hiukkasten kemiallisen analysoinnin mittauksen jälkeen. Alun perin ELPI suunniteltiin käytettäväksi voimalaitosmittauksissa. Voimalaitoksissa ELPI:llä voidaan kerätä reaaliaikaista tietoa prosessinohjauksen vaikutuksesta päästöjen hiukkaspitoisuuteen ja - kokojakautumaan. Polttotekniikan kehitystyössä laitetta on menestyksekkäästi sovellettu sekä kaasumaisten, nestemäisten että kiinteitä polttoaineita polttavien prosessien pienhiukkaspäästöjen tutkimukseen. Laitteen käyttö on yleistynyt voimakkaasti myös ajoneuvoteollisuudessa, jossa reaaliaikaisesta mittauksesta on hyötyä erityisesti mitattaessa transienttiajosyklien päästöjä. ELPIllä voidaan pakokaasujen lisäksi mitata myös esim. ulko- ja sisäilman hiukkaspitoisuuksia, hitsauksessa ja muissa teollisissa prosesseissa syntyviä hiukkasia, lääkeinhalaattoreiden hiukkasia ja hiukkasten varausta sekä erilaisten hiukkassuodattimien tehokkuuksia. 3.4 Näytteenotto ELPIlle Savu- ja pakokaasuissa hiukkaspitoisuudet vaihtelevat kevyiden bensiiniajoneuvojen 10 mg/m 3 soodakattiloiden mg/m 3 välillä. Vastaavat luvut hiukkasten lukumääräpitoisuuksina voivat vaihdella välillä Lisäksi kaasujen kosteus ja lämpötila vaihtelevat huomattavasti. Jotta samoilla mittalaitteilla voitaisiin mitata reaaliajassa eri savu- tai pakokaasujen pitoisuuksia, on näytekaasua laimennettava. ELPIä käytettäessä näytteen maksimi lämpötilan tulee olla 40 C, mikä voidaan saavuttaa hallitulla laimennuksella. Hallitulla laimennuksella voidaan joko säilyttää höyryt (esim. vesihöyry tai hiilivedyt) ja hiukkaset eri olomuodoissa, tai tiivistää höyrymäiset yhdisteet. Perinteisesti savukaasunäytteet on pyritty pitämään savukaasun lämpötilassa, jolloin höyryt säilyvät höyryinä. Tässä menetelmässä savukaasunäyte laimennetaan ensin kuumassa, jolloin höyryjen osapaineet pienenevät eli kastepisteet laskevat, minkä jälkeen savukaasujen lämpötila voidaan laskea toisessa laimennusasteessa. Tämän menetelmän mukainen näytteenotto voidaan toteuttaa esimerkiksi kahdella Dekati ejektorilaimentimella (ensimmäinen lämmitettynä) tai Dekati Fine Particle Samplerilla. Toinen menetelmä on laimentaa savu- tai pakokaasu kylmällä laimennuskaasulla. Tässä tapauksessa ensimmäisessä asteessa aiheutetaan höyryjen tiivistyminen alle 50 nm hiukkasiksi eli nukleoituminen. Mahdollisella toisella laimennusasteella pienennetään hiukkasten lukumääräpitoisuutta niin, ettei niiden keskinäinen törmäily muuta merkittävästi kokojakaumaa, ja varmistetaan laimennuksen riittävyys mittalaitteille. 3.5 ELPIn toiminnan varmentaminen ELPI-laitteiston laadunvarmentamiseen liittyy kolmivaiheinen huolto-ohjelma. Päivittäisiin huoltotoimenpiteisiin kuuluvat impaktorin keräysalustojen vaihtaminen sekä impaktorin ja varaajan puhdistus. Lisäksi laitteen nollataso täytyy tarkistaa, sekä laitteen tiiveys varmistaa aina impaktorin purkamisen ja kokoamisen jälkeen.

14 14 Kerran kuukaudessa suositellaan tehtävän laajemmat huoltotoimenpiteet, jotka sisältävät edellä mainittujen lisäksi impaktorin virtauksen tarkistamisen sekä varaajan perusteellisemman pesun ja sähköisten kontaktien tarkistamisen. Kerran kahdessa vuodessa laite suositellaan lähetettävän laitevalmistajalle perusteellisempaan huoltoon ja kalibrointiin. Toimenpiteiden yksityiskohtaisemman kuvaukset löytyvät ELPI- manuaalista, jonka ohjeita seuraamalla laitteiston toiminta voidaan varmentaa. 3.6 Mittauksen tekeminen Mitattaessa kuumaa näytekaasua, on erityisesti huomioita näytteenottojärjestelmän toimivuus. Näyte otetaan kanavasta isokineettisesti, jonka jälkeen se johdetaan laimennusyksikköön. Ensimmäinen laimennin lämmitetään näytekaasun lämpötilaan (max 400 C), toinen laimennin pidetään huoneen lämpötilassa (n. 20 C). Myös ensimmäisen laimentimen laimennusilma sekä näytteenottolinja kanavasta ensimmäiselle laimentimelle lämmitetään näytteen lämpötilaan. Näytteenottolinjassa ei tule olla lainkaan kylmiä kohtia. Toisesta, kylmästä, laimentimesta näyte johdetaan ELPIlle mahdollisimman lyhyellä hiukkasnäytteenottoon sopivalla putkella, esim. ruostumaton teräs tai Tygon. Ennen ELPIn käynnistämistä laitteen impaktori- ja varaajaosat puhdistetaan ja impaktoriin valitaan sopiva keräysalustamateriaali hiukkasille. Alustana voidaan käyttää esimerkiksi Apiezon-L rasvalla rasvattuja alumiinifolioita. Tämän jälkeen laite voidaan koota ja kytkeä verkkojännitteeseen sekä pumppuun liittämällä venttiili ELPIn ja pumpun väliin. Lisäksi ELPIn ohjaamista varteen laitteeseen kytketään tietokone RS-232 liitännällä, ja tietokoneeseen asennetaan ELPIVI mittausohjelmisto. Kun ELPI on kytketty näytteenottolaitteistoon, voidaan aloittaa laitteen toiminnan varmentaminen. Laite ja siihen kytketty pumppu ja tietokone voidaan kytkeä päälle. ELPIVI mittausohjelma käynnistetään oikein asetusarvoin mittaustietokoneella, ja mittaus ja tarvittavat laadunvarmennustestit voidaan aloittaa. Ensimmäiseksi suoritetaan tiiveystesti, jolla voidaan todeta, ettei laitteisto vuoda. Tämän jälkeen laitteiston läpi puhalletaan hiukkaspuhdasta ilmaa Flush toiminnon avulla, ja laitteen nollatasot varmennetaan All Zero toiminnolla. Tämän jälkeen valitaan oikea mittausalue tarpeista riippuen, ja säädetään 100mbar ELPIn alimman impaktoriasteen alle. Varsinainen mittaus voidaan aloittaa kytkemällä Flush-toiminto pois päältä, jolloin näytevirtaus virtaa laitteen sisään, ja ELPI alkaa mitata hiukkaskonsentraatiota reaaliaikaisesti. Konsentraatiotiedot tallennetaan ELPIin kytketylle tietokoneelle käyttämällä ELPIVI mittausohjelman Save toimintoa. Mittauksen aikana laitteen toimintaa voidaan seurata ELPIVI mittausohjelmiston avulla. Mahdollisissa virhetilanteissa ohjelmisto ilmoittaa häiriöistä. Mittauksen aikana tulisi tarkkailla koronavaraajan jännite- ja virta-arvoja, sekä painetta impaktorin alimman asteen alla (100 ±5mbar). Mittauksen jälkeen laitteiston nollatasot tarkistetaan, jotta voidaan varmentaa mittauksen onnistuminen. Ennen seuraavan mittauksen aloittamista laitteisto puhdistetaan ja keräysalustat vaihdetaan tarvittaessa. 4. FTIR päästömittauksissa / Temet Instruments Oy Laitetekniikan ja tietokoneiden kehittyminen ovat mahdollistaneet FTIR (Fourier transform infrared spectroscopy) laitteiden käytön vaativissa päästömittaussovelluksissa. FTIR:n avulla voidaan määrittää yhdellä analysaattorilla jatkuvatoimisesti useita eri yhdisteitä samanaikaisesti. 4.1 Infrapunaspektroskopian perusteita Lähes kaikki kaasut absorboivat infrapunavaloa kullekin kaasulle ominaisilla aallonpituuksilla. Mittaamalla kullakin aallonpituudella kaasun absorboiman valon määrä saadaan aikaan spektri,

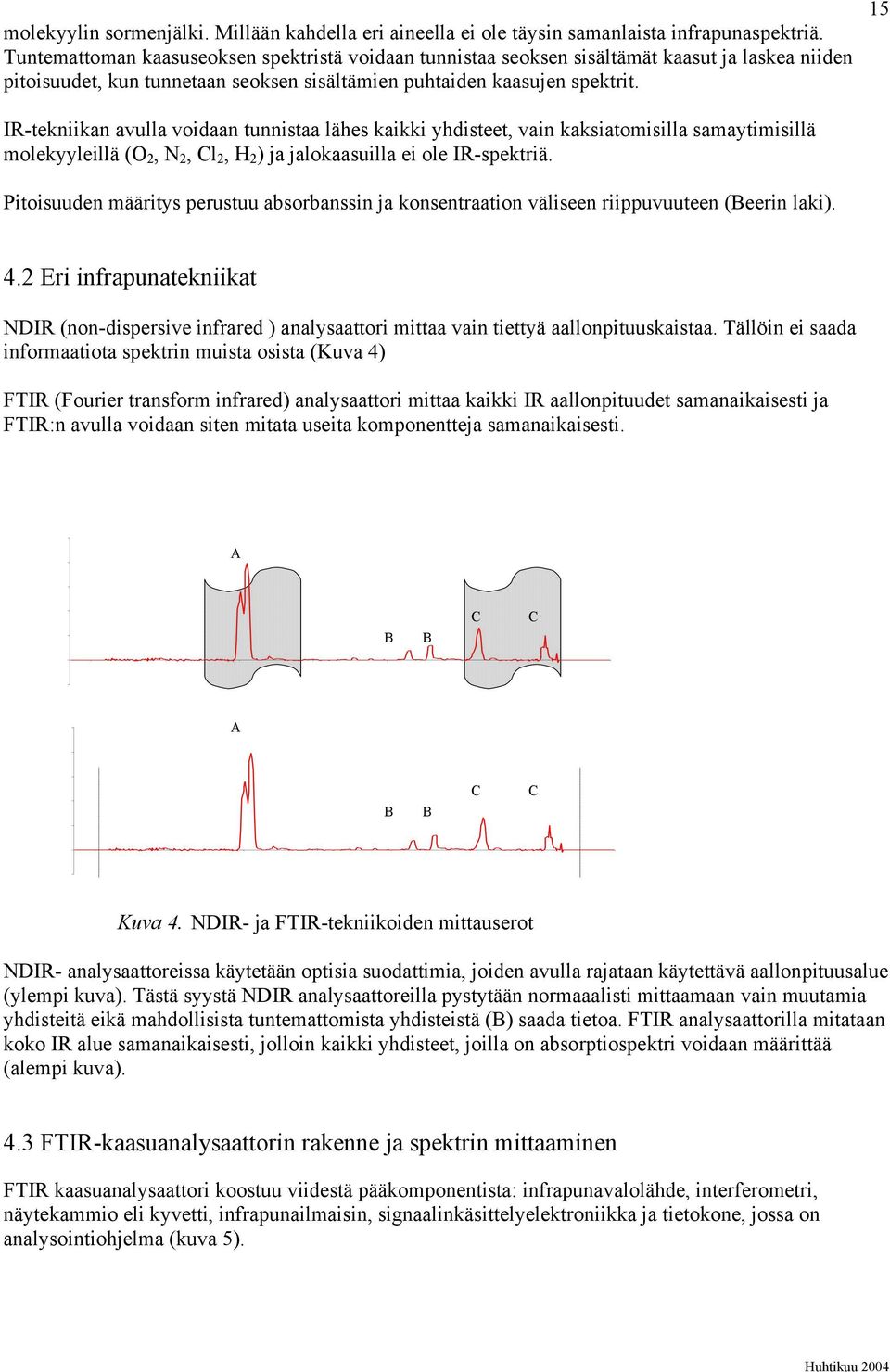

15 molekyylin sormenjälki. Millään kahdella eri aineella ei ole täysin samanlaista infrapunaspektriä. Tuntemattoman kaasuseoksen spektristä voidaan tunnistaa seoksen sisältämät kaasut ja laskea niiden pitoisuudet, kun tunnetaan seoksen sisältämien puhtaiden kaasujen spektrit. 15 IR-tekniikan avulla voidaan tunnistaa lähes kaikki yhdisteet, vain kaksiatomisilla samaytimisillä molekyyleillä (O 2, N 2, Cl 2, H 2 ) ja jalokaasuilla ei ole IR-spektriä. Pitoisuuden määritys perustuu absorbanssin ja konsentraation väliseen riippuvuuteen (Beerin laki). 4.2 Eri infrapunatekniikat NDIR (non-dispersive infrared ) analysaattori mittaa vain tiettyä aallonpituuskaistaa. Tällöin ei saada informaatiota spektrin muista osista (Kuva 4) FTIR (Fourier transform infrared) analysaattori mittaa kaikki IR aallonpituudet samanaikaisesti ja FTIR:n avulla voidaan siten mitata useita komponentteja samanaikaisesti. A B B C C A B B C C Kuva 4. NDIR- ja FTIR-tekniikoiden mittauserot NDIR- analysaattoreissa käytetään optisia suodattimia, joiden avulla rajataan käytettävä aallonpituusalue (ylempi kuva). Tästä syystä NDIR analysaattoreilla pystytään normaaalisti mittaamaan vain muutamia yhdisteitä eikä mahdollisista tuntemattomista yhdisteistä (B) saada tietoa. FTIR analysaattorilla mitataan koko IR alue samanaikaisesti, jolloin kaikki yhdisteet, joilla on absorptiospektri voidaan määrittää (alempi kuva). 4.3 FTIR-kaasuanalysaattorin rakenne ja spektrin mittaaminen FTIR kaasuanalysaattori koostuu viidestä pääkomponentista: infrapunavalolähde, interferometri, näytekammio eli kyvetti, infrapunailmaisin, signaalinkäsittelyelektroniikka ja tietokone, jossa on analysointiohjelma (kuva 5).

16 16 FTIR IR valolähde Laajakaistainen IR säteily Interferometri Moduloitu IR säteily Näytekyvetti Läpituleva IR säteily Ilmaisin Mitattu signaali Signaalin- ja tiedonkäsittely Kuva 5. FTIR-analysaattorin toimintaperiaate Infrapunavalolähde lähettää infrapunavaloa interferometriin, joka moduloi saapuneen valon. Moduloitu infrapunavalo läpäisee näytekammion eli kyvetin, jossa näytekaasu absorboi infrapunavaloa näytteelle ominaisilla aallonpituuksilla. Tämän jälkeen infrapunavalo osuu infrapunailmaisimeen, josta saadaan sähköinen signaali, interferogrammi, joka digitoidaan signaalinkäsittelyelektroniikassa ja muunnetaan tietokoneessa automaattisesti matemaattisella Fourier-muunnoksella niin sanotuksi yksisädespektriksi. Nollakaasulla (joka ei siis absorboi infrapunavaloa; esimerkiksi typpi) mitattua yksisädespektriä sanotaan taustaspektriksi. Laskemalla näytekaasulla ja nollakaasulla mitatun yksisädespektrien suhde saadaan ns. transmittanssispektri. Transmittanssispektri muunnetaan absorbanssispektriksi, josta analyysiohjelma analysoi kaasujen pitoisuudet (Kuva 6). Päästömittausanalysaattoreissa kaikki nämä vaiheet tapahtuvat automaattisesti.

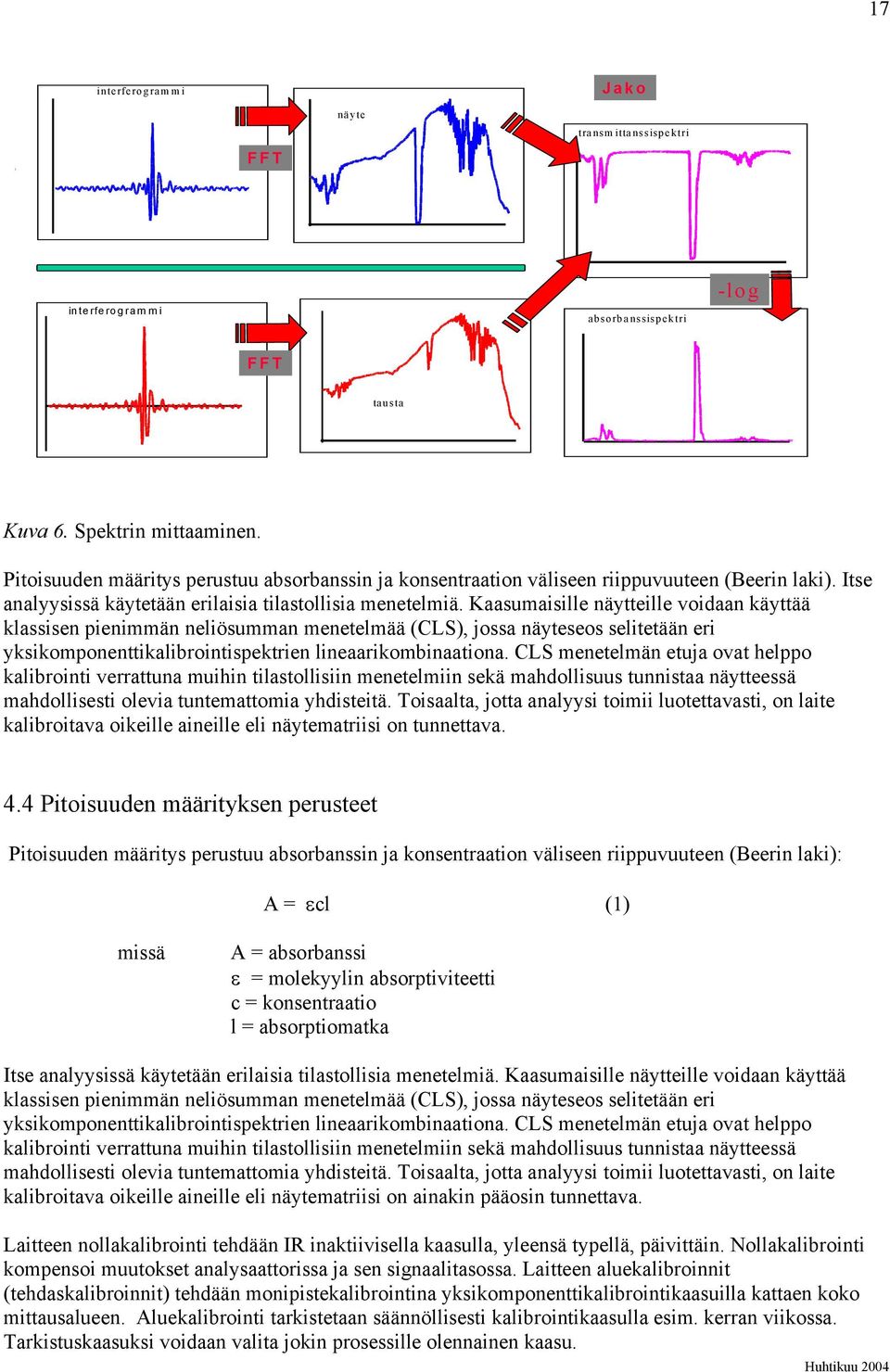

17 17 interferogrammi Jako FFT näyte transm ittanssispektri interferogrammi absorbanssispektri -log FFT tausta Kuva 6. Spektrin mittaaminen. Pitoisuuden määritys perustuu absorbanssin ja konsentraation väliseen riippuvuuteen (Beerin laki). Itse analyysissä käytetään erilaisia tilastollisia menetelmiä. Kaasumaisille näytteille voidaan käyttää klassisen pienimmän neliösumman menetelmää (CLS), jossa näyteseos selitetään eri yksikomponenttikalibrointispektrien lineaarikombinaationa. CLS menetelmän etuja ovat helppo kalibrointi verrattuna muihin tilastollisiin menetelmiin sekä mahdollisuus tunnistaa näytteessä mahdollisesti olevia tuntemattomia yhdisteitä. Toisaalta, jotta analyysi toimii luotettavasti, on laite kalibroitava oikeille aineille eli näytematriisi on tunnettava. 4.4 Pitoisuuden määrityksen perusteet Pitoisuuden määritys perustuu absorbanssin ja konsentraation väliseen riippuvuuteen (Beerin laki): A = εcl (1) missä A = absorbanssi ε = molekyylin absorptiviteetti c = konsentraatio l = absorptiomatka Itse analyysissä käytetään erilaisia tilastollisia menetelmiä. Kaasumaisille näytteille voidaan käyttää klassisen pienimmän neliösumman menetelmää (CLS), jossa näyteseos selitetään eri yksikomponenttikalibrointispektrien lineaarikombinaationa. CLS menetelmän etuja ovat helppo kalibrointi verrattuna muihin tilastollisiin menetelmiin sekä mahdollisuus tunnistaa näytteessä mahdollisesti olevia tuntemattomia yhdisteitä. Toisaalta, jotta analyysi toimii luotettavasti, on laite kalibroitava oikeille aineille eli näytematriisi on ainakin pääosin tunnettava. Laitteen nollakalibrointi tehdään IR inaktiivisella kaasulla, yleensä typellä, päivittäin. Nollakalibrointi kompensoi muutokset analysaattorissa ja sen signaalitasossa. Laitteen aluekalibroinnit (tehdaskalibroinnit) tehdään monipistekalibrointina yksikomponenttikalibrointikaasuilla kattaen koko mittausalueen. Aluekalibrointi tarkistetaan säännöllisesti kalibrointikaasulla esim. kerran viikossa. Tarkistuskaasuksi voidaan valita jokin prosessille olennainen kaasu.

18 18 Syötettävän kalibrointikaasun lämpötilan ja paineen tulee olla sama kuin analysaattorille tulevan näytekaasun lämpötila ja paine. Tyypillisesti FTIR:n kanssa käytetään kuumaa ekstraktiivista näytteenottoa, missä näytekaasu virtaa näytteenottosysteemin kanssa samaan lämpötilaan lämmitetyn näytekyvetin lävitse. Mitattavien komponenttien lisäksi kalibroidaan myös mahdolliset näytteessä olevat vuorovaikuttavat yhdisteet. Jos näytteistä löytyy tunnistamattomia yhdisteitä tai jos mitattavien yhdisteiden pitoisuudet ovat yli mittausalueen, on mahdollista lisätä uusia kalibrointispektrejä sovellukseen ja analysoida talletetut näytespektrit uudelleen. 4.5 FTIR päästömittauksissa kuuma ekstraktiivinen näytteenotto FTIR tekniikalla voidaan mitata useita komponentteja samanaikaisesti ja jatkuvatoimisesti. Perinteisten päästömittauskomponenttien (CO, CO 2, NO x, SO 2 ) lisäksi FTIR:llä on mahdollista mitata mm. H 2 O, HCl, HF, NH 3, eri hiilivetyjä jne. Hapen mittaamiseen tarvitaan kuitenkin erillinen analysaattori. Tyypillisesti käytetään kuumaa ektraktiivista näytteenottoa, jolloin vältytään mahdollisilta kuivauksen aiheuttamilta näytehäviöiltä. Käytettäessä kuumaa ja kosteaa ekstraktiivista näytteenottoa on huolehdittava, että koko näytteenottoyksikön lämpötila on riittävän korkea, jottei kondensoitumista pääse tapahtumaan missään kohtaa mittausjärjestelmää. Kondensoituneen näytteen uudelleen höyrystäminen ei onnistu näytteenottosysteemissä tai analysaattorissa. Tyypillisesti koko näytteenotto ja analysaattorin näytekyvetti on lämmitetty 180 C:een. Kiinteässä systeemissä on myös oltava riittävät turva- ja hälytystoiminnat mahdollisia häiriötilanteita varten. Kuvassa 7 on esitetty erään jatkuvatoimisen FTIR kaasunmittausjärjestelmän kaaviokuva.

19 19 Instrumentti-ilma Näyte ulos O2-ANALYSAATTORI Referenssi ilma virtausmittari Näyte sisään Näyte ulos FTIR Interferometrin huuhtelu Näyte sisään virtausmittari Analogi ulostulot Hälytykset tulo: virtaus 0-kaasun paine sondin lämpötila linjojen 1 3 lämpötila lämmitetyn pumppuyksikön lämpötila RS-232C PC Kontrolliulostulo: Näyte1 Status output: manuaalikäyttö Analogi input Hälytys ulostulo Pumppuyksikkö Linja C 180 C Linja 2 Linja C 180 C NÄYTTEENOTON OHJAUSYKSIKKÖ Hälytysledit 0-kaasun painehälytys Lämmitetty linja Pumppuyksikön Pumppu&venttiili Virtaushälytys lämpötilakontrolli NÄYTTEENOTON LÄMMITETTY PUMPPUYKSIKKÖ Back flush Suodatin Pumppu H2O kalib. Virtausvahti FID (optio) 0-kaasu 0-kaasu Kalibrointikaasut virtaus Sondi ja lämmitetty suodatin Lämmitetty linja Lämpötilahälytys Näyte sisään Lämmitetty linja Kuva 7. Erään jatkuvatoimisen FTIR kaasunmittausjärjestelmän kaaviokuva 4.6 Ennen laitehankintaa ja mittausta huomioitavia asioita Näytekaasun koostumus Mitattavat komponentit, mahdolliset vuorovaikuttavat komponentit ja mittausalueet sekä normaalitilanteessa että mahdollisissa häiriötilanteissa. Pölypitoisuus, kaasun lämpötila, paine, kastepiste Näiden tietojen avulla voidaan määrittää sopiva laitekokoonpano ja tarvittavat kalibroinnit

20 20 Näytteenottopiste Näytteen edustavuus (esim. SFS 5625) Oikean sondin valinta, hiukkassuodattimen vaihdettavuus Riittävä eristys sondin lämmitettävälle suodattimelle Lämmitettävien linjojen todellinen lämpötila ääriolosuhteissakin Riittävä työskentelytila ja huollettavuus Vertailumittausmahdollisuus Analysaattoreiden sijoittelu analysaattorikaappi Riittävä ilmastointi Pölypitoisuus, lämpötila, kosteus, korrodoivat olosuhteet, ympäröivät kaasut, räjähdysvaara Tärinä Huollettavuus Vertailumittausmahdollisuus Mittausjärjestelmän suojaus ja käytettävyys Oikeat materiaalit: sondi, suodattimet, linjat jne. Ei kylmiä kohtia näytteenotossa Automaattinen nollakaasuhuuhtelu sähkökatkon tai käyttökatkon aikana Lämpötilahälytykset sondista, kaikista lämmitetyistä linjoista, lämmitetystä pumppuyksiköstä ja analysaattorista Näytekaasun virtaushälytys Nollakaasun painehälytys Tarvittaessa konsentraatiohälytykset Kaukokäyttömahdollisuus modeemin tai internetin kautta Käyttötarvikkeet (esim. suodattimet ja tiivisteet) ja varaosat Huollon saatavuus ja mahdollinen huoltosopimus Oikeilla materiaalivalinnoilla voidaan minimoida mahdolliset näytehäviöt ja kemialliset reaktiot mittausjärjestelmässä sekä pidentää laitteiston huoltoväliä ja käyttöikää. On kuitenkin huomattava, että oikein valituista materiaaleista huolimatta järjestelmä vaatii jatkuvaa ylläpitoa. Tämän vuoksi on varmistettava käyttötarvikkeiden saatavuus sekä tarvittaessa nopea huolto. Käytettäessä kuumaa ja kosteaa ekstraktiivista näytteenottoa on huolehdittava, ettei näyte kondensoidu järjestelmässä. On varmistettava ettei järjestelmässä ole kylmiä kohtia. Tämän lisäksi järjestelmä on suojattava häiriötilanteilta, kuten sähkökatkoksilta tai lämmitettyjen osien vaurioitumiselta. Nollakaasua, tyypillisesti typpi, tarvitaan päivittäiseen nollakalibrointiin sekä järjestelmän huuhtelemiseen häiriötilanteissa. Nollakaasun painehälytyksen avulla saadaan ajoissa tieto typpipullon tyhjenemisestä. Asennus ja koulutus Mittausjärjestelmän toimittaja suorittaa asennuksen ja käyttöönottotarkastuksen Valmistajan antama käyttö- ja ylläpitokoulutus Käyttö- ja ylläpito-ohjeet, kuvat mittausjärjestelmästä

21 4.7 Mittausmenetelmän soveltuvuus käyttökohteeseen (EN ISO 14956, QAL 1) 21 FTIR-tekniikan avulla voidaan määrittää lähes kaikki kaasumaiset yhdisteet, tyypillisistä päästömittauskomponenteista vain hapelle tarvitaan oma analysaattori. Mittausmenetelmän soveltuvuus käyttökohteeseen voidaan osoittaa tyyppihyväksyntätestein (esim. TÜV ja MCERTS). Tyyppihyväksyntätestiin kuuluu sekä laboratorio- että kenttätestejä. Mittauksen kokonaisepävarmuus määritetään yksittäisten epävarmuuskomponenttien avulla (EN ISO 14956). FTIR-mittaussysteemissä kokonaisepävarmuuteen vaikuttavia tekijöitä ovat: Adsorptiot näytelinjoissa Nollatason muuttuminen mittausjakson aikana (zero point drift) Ympäröivän ilmanpaineen vaihtelut Mittasignaalin mittausalueen ylityksistä johtuvat virheet Häiriöt mittasignaalissa Lämpötilan vaihtelut Ristikkäisvaikutukset mitattavien kaasujen välillä (tyypillisesti ristikkäisvaikutusten summa tulee olla <4% mittausalueesta) Lineaarisuus (tyypillisesti epälineaarisuuden tulee olla < 2% mittausalueesta) Kalibrointikaasun epävarmuus (tyypillisesti ±2 % pitoisuudesta) Näytekaasun paineenvaihtelut Mittapään asennusvirheet Reaktiot suodattimessa Kemialliset reaktiot Osa näistä tekijöistä on eliminoitavissa oikein rakennetulla näytesysteemillä. Näin esimerkiksi näytelinjoissa tapahtuvat näytekaasun adsorptiot ovat kokonaan eliminoitavissa. Samoin näytekaasun paineenvaihtelut voidaan eliminoida erottamalla näytteenottopiste ja mittaussysteemi toisistaan pumpulla. Edelleen ilmanpaineen ja lämpötilan vaihtelut sekä näytekaasun paineen vaihtelut voidaan ottaa ohjelmallisesti huomioon. Näin näiden tekijöiden vaikutus kokonaisepävarmuuteen saadaan nollaksi. 4.8 Laadunvarmistus käytännössä Standardiehdotuksen pren mukaan laadunvarmistus on jaettu neljään osaan, jotka on kuvattu menettelyohjeineen edellä käsikirjan kohdassa 2. Selvästi laitevalmistajan vastuulle kuuluu osa QAL 1 (mittausmenetelmän soveltuvuus käyttökohteeseen). Laitetoimittajalle on myös annettava mahdollisuus mittausjärjestelmän tarkistamiseen ennen QAL 2:sta (kiinteästi asennetun mittalaitteen kalibrointi ja validointi vertailumittausten avulla). QAL 3 (vertailumittausten välinen laadunvarmistus) on käyttäjän vastuulla, tosin laitetoimittajan avustuksella (esim. huolto ja varaosat).

22 22 FTIR-mittausjärjestelmän käytössä vertailumittausten (QAL 2 mukaiset) välillä huomioitavia asioita ovat mm.: 1. Nollakalibrointi vähintään kerran vuorokaudessa Nollakalibrointi kompensoi muutokset analysaattorissa Kiinteissä järjestelmissä nollakalibrointi tapahtuu automaattisesti Nollakalibroinnit eli taustaspektrit tallentuvat tietokoneelle automaattisesti laiteparametreineen Taustaspektreistä on mahdollista tarkistaa laitteen toimintakunto vertaamalla mitattua taustaa alkuperäiseen taustaan Nollakaasun saatavuus on varmistettava 2. Nollapisteen tarkistus (drift in zero reading) Ennen uuden nollakalibroinnin mittaamista tehdään nollapisteen tarkistus Kiinteässä systeemissä tarkistus ja tulosten talletus on mahdollista tehdä myös automaattisesti 3. Tarkistus kalibrointikaasuilla (drift in span reading) Jäljitettävä, analyysitodistuksella varustettu, validi kalibrointikaasu Tarkistuskaasuksi voidaan valita prosessille olennainen kaasu, jonka pitoisuus on noin 80% mittausalueesta. Tarkistus tulee tehdä sekä ennen uuden nollakalibroinnin mittausta että sen jälkeen. Tarkistusväli esim. kerran viikossa. Kiinteässä systeemissä tarkistus ja tulosten talletus on mahdollista tehdä myös automaattisesti 4. Järjestelmän antamiin hälytyksiin ja häiriöihin reagointi; syy, seuraus, toimenpiteet, dokumentointi 5. Kaikkien tulosten sekä mittaus- ja häiriötietojen (log-tiedostot) tallennus automaattisesti 6. Raakadata eli näytespektrit on mahdollista tallettaa myöhempää uudelleen analysointia varten. Uudelleen analysointia varten voidaan myös tehdä uusia kalibrointeja (mittausalueiden laajentaminen tai uudet komponentit). Spektrien mukana tallentuvat myös laiteparametrit 7. Säännöllinen mittausjärjestelmän tarkistus, mm. suodattimien vaihto, vuototestit, tarkistukset kaasuilla, vasteaika, lineaarisuus, huolto 8. AST (vuosittainen laadunvarmistus) mukaiset vertailumittaukset 9. Dokumentointi: käyttö- ja ylläpito-ohjeet, kuvat mittausjärjestelmästä, huoltoraportit, käyttäjän ylläpitämä lokikirja, QAL 3 kontrollikortit 5. PÄÄSTÖMITTAUSTEN KÄYTÄNNÖN LAADUNVARMISTUS / PPM Systems Oy 5.1 Uusi tilanne Uusi lainsäädäntö asettaa laitteiston käyttäjät jokseenkin huumorintajuttomaan tilanteeseen verrattuna menneisiin aikoihin jolloin mittalaitteiden hankintapäätökset joskus tehtiin suhteellisen kevein perustein.
