1 Käyttäjän opas FI SUOMI Alkuperäisten ohjeiden käännös

2 Blu Hox - Blu Hox plus - - EU ROXELL SISÄLLYS SISÄLLYS DISCLAIMER YLEISET TIEDOT KANALAN KAAVIO... 1 HUOLTO... 5 ROOTTORIN SÄÄTÖ... 5 VIANETSINTÄOPAS

3 ROXELL DISCLAIMER : The original, authoritative version of this manual is the English version produced by ROXELL bvba. Subsequent changes to any manual made by any third party have not been reviewed nor authenticated by Roxell. Such changes may include, but are not limited to, translation into languages other than English, and additions to or deletions from the original content. Roxell disclaims responsibility for any and all damages, injuries, warranty claims and/or any other claims associated with such changes, inasmuch as such changes result in content that is different from the authoritative Roxell -published English version of the manual. For current product installation and operation information, please contact the customer service and/or technical service departments of Roxell. Should you observe any questionable content in any manual, please notify Roxell immediately in writing to: ROXELL bvba - Industrielaan 13, 9990 Maldegem - Belgium.

4 ROXELL YLEISET TIEDOT KÄYTTÄJÄN, VASTUUHENKILÖN JA KÄYTTÖHENKILÖKUNNAN ON LUETTAVA JA YMMÄR- RETTÄVÄ NÄMÄ OHJEET JA NOUDATETTAVA NIITÄ KOKONAAN. 1. NOUDATA LAKISÄÄTEISIÄ MÄÄRÄYKSIÄ JA SOVELLETTAVIA SÄÄNTÖJÄ! Näitä ovat muun muassa kansalliseen lainsäädäntöön sisällytetyt Euroopan direktiivit ja/tai käyttäjän maassa voimassa olevat lait sekä turvallisuutta ja onnettomuuksia ehkäisevät säännökset. Kokoonpanossa, käytössä ja laitteiston huollossa on noudatettava sovellettavia lakimääräyksiä ja teknisiä sääntöjä. 2. KÄYTTÖTARKOITUS Laitteisto on suunniteltu yksinomaan siipikarjan tehoruokintaan, ja se on kehitetty hyvien valmistuskäytäntöjen mukaan. Tuotteen liiallinen lastaaminen on kielletty. Kaikki muu käyttö katsotaan tuotteen väärinkäytöksi. Valmistaja ei vastaa niistä aiheutuvia vahinkoja. Vastuu on yksinomaan käyttäjän. 3. EI-KÄYTTÖTARKOITUKSEN Muu kuin kohdassa 2. Käyttötarkoitus kuvattu käyttö on loppukäyttäjän vastuulla. 4. VASTUUVELVOLLISUUS (Laajennettu) takuu ei päde seuraavissa tapauksissa: tulevia tavaroita ei tarkasteta Tuotteisiin nähden; väärä käsittely, kuljetus, muokkaus tai korjaus; onnettomuus, väärinkäyttö tai asiaton käyttö; väärä kokoonpano, asennus, kytkentä tai huolto (verrattuna Roxellin uusimpiin kokoonpano-, asennus-, kytkentä- tai huolto-oppaisiin); force majeure; huolimattomuus, asiakkaan valvonnan tai kunnossapidon puute; normaali kuluminen; muiden kuin Roxellin uusimmissa käyttö- ja huolto-oppaissa ilmoitettujen puhdistus- ja desinfiointiaineiden käyttö; puhdistus- ja desinfiointiaineiden käyttö toimittajalta saatujen ohjeiden vastaisesti; Tuotteiden käyttö räjähdysvaarallisessa ympäristössä (ATEX). (Laajennettu) takuu ei kata vikoja, jotka ovat aiheutuneet Asiakkaan toimittamista materiaaleista, lisävarusteista tai palveluista, toimenpiteestä, jonka on suorittanuthenkilö tai taho, jota ei ole kyseiseen tehtävään valtuutettu tai joka ei ole siihen pätevä. Lisäksi (laajennettu) takuu pätee ainoastaan, kun Tuotteita käytetään eläintiloissa ja kun Tuotteiden kaikki osat tai komponentit ovat Roxellin toimittamia. Roxell ei vastaa vahingoista, jotka johtuvat Tuotteiden väärästä käytöstä, kokoonpanosta, asennuksesta, kytkennästä tai huollosta. Tätä koskien Asiakas nimenomaisesti hyväksyy, että (i) kaikki käyttö, kokoonpano, asennus, kytkennät ja huolto tehdään Roxellin uusimpien kokoonpano-, asennus-, kytkentä- ja huolto-oppaiden mukaisesti ja (ii) sähkölaitteisto, johon Tuotteet kytketään, toteutetaan sähköasennuksia koskevien sovellettavien paikallisten lakien mukaisesti. Lisäksi Tuotteet on testattava sekä mekaanisesti että sähköisesti uusimman tekniikan ja sovellettavan paikallisen lainsäädännön mukaisesti. 5. HENKILÖKUNNAN PÄTEVYYS KÄYTTÄJÄ: Henkilö, joka käyttää tuotteen toimintoa tai tuotetta työhönsä, tai joka työskentelee tuotteella. Käyttäjän on luettava käyttöohjeet kokonaan ja ymmärrettävä niiden sisältö. Käyttäjä tuntee laitteiston toiminnan ja rakenteen. TEKNISEN KOULUTUKSEN SAANUT HENKILÖ: Asiantuntija, joka voi koota ja huoltaa laitteiston ja ratkaista toimintahäiriöt. Koulutuksensa ja kokemuksensa perusteella hänellä on riittävä tuntemus toimintojen arvioimiseksi, mahdollisten vaarojen tunnistamiseksi ja vaarallisten tilanteiden korjaamiseksi.

5 ROXELL TIETOJA SELLAISISTA JÄÄNNÖSRISKEISTÄ - KÄYTETTY VAROITUSTARRAT Käytössä on kolme vaaratasoa, jotka tunnistetaan merkkisanan perusteella. VAARA VAROITUS HUOMIO Välittömän vaaran luonne ja lähde sekä varoituksen noudattamatta jättämisen seuraukset on kuvattu tässä! VAARA VAARA osoittaa välitöntä vaaraa, joka voi johtaa vakavaan tai kohtalokkaaseen onnettomuuteen, jos varotoimia ei noudateta. VAROITUS VAROITUS osoittaa mahdollisesti välitöntä vaaraa, joka voi johtaa vakavaan onnettomuuteen tai tuotteen vaurioitumiseen, jos varotoimia ei noudateta. HUOMIO HUOMIO osoittaa mahdollisesti vaarallista tilannetta, joka voi johtaa lievään tapaturmaan tai materiaalivahinkoon, jos varotoimia ei noudateta. Tämä merkintä osoittaa lisätietoja. sallittu ei sallita 7. VARASTOINTI Laita kaikki koottavat, irtonaiset osat huoneeseen tai tilaan, jossa ne ovat suojassa sään vaikutuksilta. 8. KULJETUS Koneen osien koosta riippuen ne on siirrettävä haarukkatrukilla paikallisten olosuhteiden ja paikallisen lainsäädännön vaatimalla tavalla Vain pätevä trukinkuljettaja saa käyttää haarukkatrukkia hyvien työkäytäntöjen mukaisesti. Kuormaa nostettaessa on aina varmistuttava, että kuorman painopiste on vakaa.

6 ROXELL PURKAMISEN Laitteisto ja sen osat on poistettava käytöstä käyttömaan tai paikallisten viranomaisten voimassa olevien ympäristönsuojelulakien mukaan. Kaikki toimivat tuotteet ja varaosat on varastoitava ja hävitettävä sovellettavien ympäristönsuojelumääräysten mukaan. Ympäristötiedot Euroopan unionin asiakkaille Euroopan direktiivi 2002/96/EY edellyttää, että laitetta, jossa itsessään tai sen pakkauksessa on tämä merkintä, ei saa hävittää lajittelemattoman kotitalousjätteen mukana. Tämä merkintä osoittaa, että tuote on hävitettävä erikseen. Käyttäjä on itse vastuussa tämän ja muiden sähkö- ja elektroniikkalaitteiden hävittämisestä kansallisten tai paikallisten viranomaisten tätä tarkoitusta varten suunniteltujen kanavien kautta. Tämän laitteen tuhoaminen ja kierrätys oikealla tavalla estää ympäristöön ja terveyteen kohdistuvat haittavaikutukset. Lisätietoavanhan laitteesihävittämisestä on saatavissa paikallisilta viranomaisilta tai jätehuoltolaitokselta. Tietoja yrityksille jätteiden ja sähkö-/elektroniikkamateriaalin hävittämisestä 1. Euroopan unionissa Jos tuotetta on käytetty kaupallisiin tarkoituksin, ja haluat hävittää sen, ota yhteys Roxell -yritykseen, jolta saat tietoa tuotteen palauttamisesta. Sinun on ehkä maksettava jätemaksu palauttamisesta ja kierrätyksestä. Pienet tuotteet (ja pienet määrät) voidaan käsitellä paikallisten jätteenkeräysyritysten toimesta. 2. Euroopan unionin ulkopuolisissa maissa Jos haluat hävittää tämän tuotteen, ota yhteys paikallisiin viranomaisiin tuotteen oikea hävitysmenetelmää koskien. 10. MELUPÄÄSTÖN TASO Melupäästön taso ± 70dB(A). 11. RISKIALUEIDEN SUOJALAITTEET YLEISTÄ - Jokaisella on oltava henkilökohtainen lukko ja tunniste (kyltti), jota muut eivät voi poistaa. - Kaikille toimenpiteen vaikutuksen alaisille on ilmoitettava asiasta. - Paikanna kaikki energianlähteet (sähkö, hydrauliikka, paineilma). - Kytke pois. - Lukitse ja merkitse. - Tarkista, että energianlähde on kytketty pois. - Poista jäännösenergia. 12. KÄYTÄ HENKILÖKOHTAISIA SUOJAVARUSTEITA. Käytä henkilökohtaisia suojavarusteita (käsineitä, pölysuojusta). 13. RIITTÄVÄ VALAISTUS - VALAISTUSVOIMAKKUUS - Käytön, kunnossapidon ja asennuksen aikana tarvitaan vähintään 200 luxin valaistusvoimakkuus. - Järjestä asennuspaikalle (kannettava) hätävalonlähde virtakatkojen varalle. 14. SÄHKÖLAITTEET, OHJAUSTAULUT, KOMPONENTIT JA KÄYTTÖYKSIKÖT - Ohjaustaulujen käyttämiseen tarvitaan vähintään 70 cm:ä vapaata tilaa. - Ohjaustaulujen on oltava aina kiinni. Ohjaustaulun avaimen on oltava valtuutetun henkilön hallussa. - Käyttäjän on estettävä rottien, hiirien ja muiden tuhoeläinten pääsy ohjaustauluun asianmukaisin keinoin. - Jos sähkölaitteet, ohjaustaulut, komponentit tai käyttöyksiköt ovat vaurioituneet, järjestelmä on pysäytettävä VÄLITTÖMÄSTI! - Sähkölaitteita, ohjaustauluja, komponentteja ja käyttöyksiköitä ei saa KOSKAAN suihkuttaa vedellä tai muulla nesteellä! - Sähkölaitteita, ohjaustauluja, komponentteja ja käyttöyksiköitä ei saa KOSKAAN peittää millään materiaalilla.

7 Kahvan/roottorin aukon asento Asento 0: ei rehua/suljettu KANALAN KAAVIO Asento 20: enimmäisrehumäärä/puhdistus 2.1. Rehumäärän asettaminen Vinkki: ateria: heikommin virtaava rehu = asento yli 12 helposti virtaava rehu (ts. muruset) = asento alle 10 Pelletit: Ø pelletti + 2 asentoa Poikasalue: Aloitusasento 12 Paino Aika Possunkasvatuksen aloitus Yleissääntö Asento 2.2. Paineenalentimen käyttö pelletille Pelletit, muru Hoitola/loppujakso silppu Aika ROXELL Blu Hox - Blu Hox plus - - EU

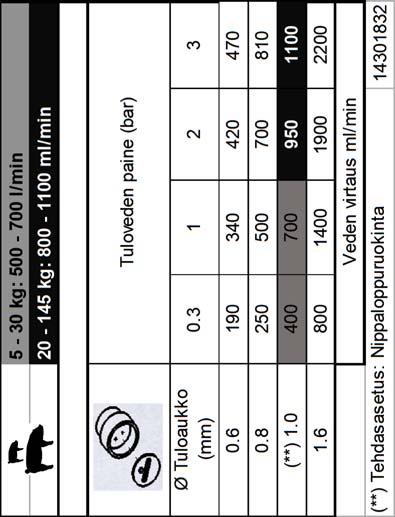

8 Vedensyöttö Vedensyöttö 0,3-1,0bar Max. 3 bar KANALAN KAAVIO 4. Puhdistus Puhdista nipan sisäpuoli mm 0.6 mm 1mm 0.8 mm Asenna uusi suodatin joka vuosi. Vinkki: kastele ennen puhdistusta (imeytä) Puhdista suppilon sisäpuoli. Puhdista roottorin kotelon sisäpuoli. Puhdista roottorin alta (pannun yläpuoli) Puhdistusasento 20: Kiinnitä erityistä huomiota: Puhdista altaan alta. Blu Hox - Blu Hox plus - - EU ROXELL

9 mm KANALAN KAAVIO 1. Kahvan/roottorin aukon asento 2.1. Rehumäärän asettaminen Vinkki: ateria: heikommin virtaava rehu = asento yli 12 Asento 0: ei rehua/suljettu Asento 20: enimmäisrehumäärä/puhdistus 20 mm helposti virtaava rehu (ts. muruset) = asento alle 10 Pelletit: Ø pelletti + 2 asentoa Poikasalue: Aloitusasento 12 Paino YLEISSÄÄNTÖ Aika Possunkasvatuksen aloitus Asento Hoitola/loppujakso 2.2. Paineenalentimen käyttö pelletille Pelletit, muru silppu Aika ROXELL Blu Hox - Blu Hox plus - - EU

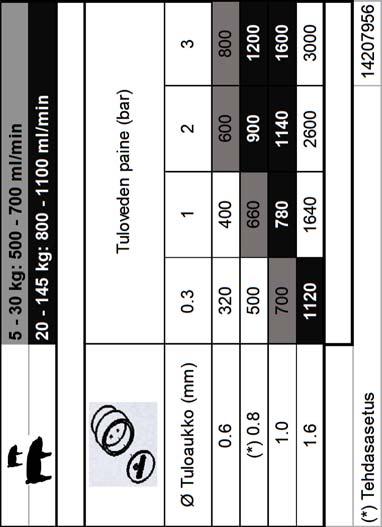

10 DRY/WET KANALAN KAAVIO 3. Vedensyöttö 4. Puhdistus ] mm 0.6 mm 1mm 0.8 mm Asenna uusi suodatin joka vuosi. Puhdista nipan sisäpuoli. Vinkki: kastele ennen puhdistusta (imeytä) Puhdistusasento 20: Kiinnitä erityistä huomiota: Puhdista suppilon sisäpuoli. Puhdista roottorin kotelon sisäpuoli. Puhdista roottorin alta (pannun yläpuoli) Puhdista altaan alta. Blu Hox - Blu Hox plus - - EU ROXELL

11 ROXELL Blu Hox - Blu Hox plus - - EU Huolto mm 0.6 mm (24 kpl) Asenna uusi suodatin joka vuosi. 1mm 0.8 mm Roottorin säätö 1 3 Sulje roottorin levy manuaalisesti: Aseta kahva "0"-asentoon Vedä ja pidä säätöputkea ylöspäin ja 4 työnnä samanaikaisesti. HUOMIO 2 Läysää kiristin: löysää pultti ja mutteri. 5 Kiristä kiristin: kiristä pultti ja mutteri. 3 Ei väliä. Suljettu roottorin levy. 5

12 Blu Hox - Blu Hox plus - - EU ROXELL Vianetsintäopas Katkaise virta pääkytkimestä ensin. Käytä henkilökohtaisia suojavarusteita. VAARA Harmaalla korostetut tehtävät on tehtävä teknisen pätevyyden omaavan henkilön toimesta. ONGELMA SYY KORJAUS Blu'Hox ei sammu asennossa 0. Pannussa on liikaa rehua. - Roottoria ei ole säädetty oikein. - Säädä roottori uudelleen. Katso ROOTTORIN SÄÄTö - Blu'Hox-syöttö on säädetty liian suureksi. - Pienennä aukkoa. Katso käyttäjän opas: REHUMÄÄRÄN ASET- TAMINEN Pannussa ei ole rehua tai rehua on liian vähän. - Blu'Hox-syöttö on säädetty liian pieneksi. - Suurenna aukkoa. Katso käyttäjän opas: REHUMÄÄRÄN ASET- TAMINEN Ei rehua paineenalentimen tapauksessa. Vuotavat nipat. Nipoissa ei ole vettä. Riittämätön nipoissa. virtaus Nipoissa on liian suuri virtaus. Liian paljon vettä pannussa. Blu Hox-syötön säätöä ei voida avata suureksi. - Paineenrajoittimen toimintahäiriö. - Paineenalennin pitää avata appeelle (alas). - Paineenalennin pitää lukita pelletille/ murulle (ylös). - Käännä käsin roottoria rehusillan toiminnan keskeyttämiseksi. - Roskaa nipoissa. - Kulunut nivel. - Suodatin pannun syötössä on tukossa. - Veden ohjauspaneeli ei toimi. - Ilmaa putkissa. - Nippalevyn aukon virtausohjain on tukossa. - Nipan suodatin on tukossa. - Puhdista nippa. - Vaihda tiivistemateriaali. - Puhdista suodatin. - Puhdista suodatinpatruuna. Tarkista käsihana. - Tuuleta hyvin. - Puhdista levy nippakotelossa. - Irrota nippa ja puhdista suodatin. - Riittämätön vedenpaine. - Varmista riittävä vedenpaine. - Nippaa ei ole säädetty oikein. - Veden pääsyöttö on tukossa. - Nippalevyn aukon virtausohjain on tukossa. - Nipan suodatin on tukossa. - Painetta ei ole säädetty. - Nippaa ei ole säädetty oikein. - Katso käyttäjän opas: VEDENSYÖTTÖ. - Säädä nipan aukkoa suuremmalle. - Puhdista veden pääsyöttöputket. - Puhdista levy nippakotelossa. - Irrota nippa ja puhdista suodatin. - Säädä vedenpaine. - Säädä nipan aukkoa pienemmälle. - Katso käyttäjän opas: VEDENSYÖTTÖ - Rehua syöttölevyn alla. - Puhdista syöttölevyn alapuoli! Katso käyttäjän opas: "PUHDISTUS". 6
