1 REPPU-HARJA LEIKKURI Lue tämä käyttöohje huolellisesti ennen kuin käytät laitetta ensimmäistä kertaa.

2 YLEISET OHJEET TURVALLISEEN KÄYTTÖÖN Yrityksemme tuotteet toimitetaan käyttöohjeen mukana. Lue tämä huolellisesti saadaksesi tietoa laitteen toiminnasta. Lisätietoja saat jälleenmyyjältä. Ennen käyttöä. Suojaa päätäsi (silmät ja korvat), jaloissa ja käsissä suoja käsineitä, kuulokkeita, suoja laseja, suoja jalkineita ja suoja vaatetusta. Älä käytä löysää vaatetusta tai koruja, jotka voivat tulla laitteen liikkuvaan osaan. Älä koskaan anna lapsen käyttää konetta. Muista tarkistaa pultit ja muut kiinnitys laitteet nähdä, jos jokin niistä on löystynyt tai ei. Terä. Terä on erittäin terävä, käsittele sitä varoen. Lue tämän oppaan ohjeet huolellisesti asentaaksesi terän. Leikkuri kiinnitys pultti on kierre, kääntämällä vasta päivään, kiinnitetty, kääntämällä myötäpäivään, vapauttaen. Polttoaineen. ÄLÄ KÄYTÄ MOOTTORIA PELKÄSTÄÄN BENSIINILLÄ Moottori vaatii poltto aineöljy seos, jonka suhde on 25 osaa bensiiniä, 1 osa öljyä. Älä täytä poltto aine säiliötä, kun moottori on käynnissä tai on vielä lämmin. Poltto aine on kaadettava poltto aine säiliöön, kun moottori on kylmä Älä tupakoi poltto aineen kaatamalla tai työskennellessäsi koneen kanssa. Älä kaada poltto ainetta avotulen lähelle! Poltto aine on säilytettävä kuivassa ja viileässä paikassa. Käytön aikana. Laitetta on käytettävä hyvin tuuletetussa paikassa. Pidä lapset poissa, katsojat on säilytettävä vähintään 7 että 8 m työalueella. Pidä kaikki ruumiin osat ja vaatteet poissa moottorin käynnistystä tai käynnistystä. Leikkaamisen aikana, pidä kone tukevasti molemmin käsin ja pitää jalat hyvin tasapainoinen ja kehon tasapainoinen. Operaattorin on noudatettava paikallisia määräyksiä risteyksessä. Älä koskaan käytä laitetta työskentely moottorilla. Turvallisuussyistä laite ei saa toimia täydellä kaasulla ilman kuormaa. Ole kova työn aikana, aina kumppanin kanssa. Korjauksen tai säädön aikana laite on pysäytettävä ja poltto aine tyhjennettävä kokonaan. Pitkäaikaiseen varastointiin. Tyhjennä kaikki poltto aine kaasuttimen, poltto aine säiliön ja poltto aine putket. Korjaa käytöstä aiheutuvat vahingot. Puhdista laite puhtaalla liinalla tai käytä korkeapaineista letkua. Asenna muutama tippa moottori öljyä sylin teriin sytytys tulpan reiän läpi ja käännä moottori useita kertoja. Peitä laite ja säilytä se kuivassa paikassa. ASENNUSOHJEET BG 415 koostuu kolmesta pääyksiköstä; moottori, joustava akseli ja veto akseli 1. veto akselin kiinnittäminen (kuva 1) Asenna joustava akseli veto akselin päähän ja kiristä nivel putken pultti Pyörittele pultti joustavalla akseli liitännällä. Huom: Sovita neliön päähän joustava sisäinen akseli akselin neliön reikä, maksaa hieman pyörivä kaari akseli niin, että ne ovat kunnolla kiinni. 2. joustavan akselin asennus (kuva 2) Poista asennettu tappi väliaikaisesti. Aseta joustava akseli kytkin laatikkoon loppuun asettamalla neliön päähän joustava sisäakseli neliön reikä kytkimen- Box adapteri. Kiristä sitten tappi joustavalla akselilla koukulla.

(Kuva 3) Lopuksi kiinnitä ne kytkettyyn kaasukaapeliin ja pysäytyskaapeliin joustavaan akseliin kahdella kaapelikiinnikkeellä.

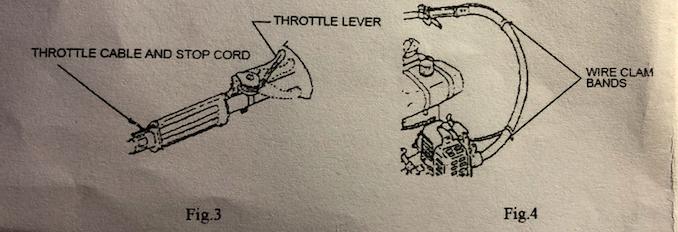

3 FLEXIBLE SHAFT JOUSTAVA AKSELI JOINT PIPE BOLT PUTKIN PULTTI JOINT PIPE PUTKI ; PIN TAPPI 3. Kaasu- ja pysäytysjärjestelmä. Aseta putkijohto ja pysäytyskaapeli akselin tartuntakaapelin läpi ja kytke jokainen liitin oikeaan asentoon. (Kuva 3) Lopuksi kiinnitä ne kytkettyyn kaasukaapeliin ja pysäytyskaapeliin joustavaan akseliin kahdella kaapelikiinnikkeellä. (Kuva 4) THROTTLE LEVER KAASUN KANTA ; THROTTLE CABLE AND STOP CHORD - KAASUJÄRJESTELMÄ JA PYSÄYTYSJOHTAJA; WIRE CLAM BANDS KAAPELIVAHVISTUS 4. Kahva (Kuva 5) Irrota kahvan pidike A. Aseta kahva ja kiinnitä kahva A kahdella ruuvilla ja säädä asentokahva työn mukaan. Sitten kiinnitä se tiukasti ruuveilla. 5. Turvakansi (Kuva 6) 1) Kiinnitä suojakansi akseliin mukana tulevilla ruuveilla. 2) Kiristä ruuvit sopivaan asentoon suojakannen kannattimen säätämisen jälkeen.

Koska terän kiinnityspultti on kierteitetty, käännä sitä vastapäivään. Varmista, että se on asennettu oikein.

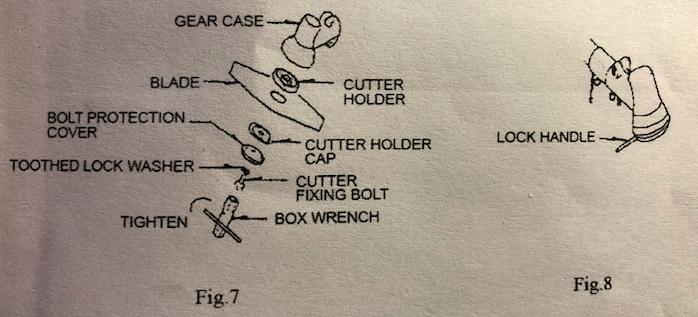

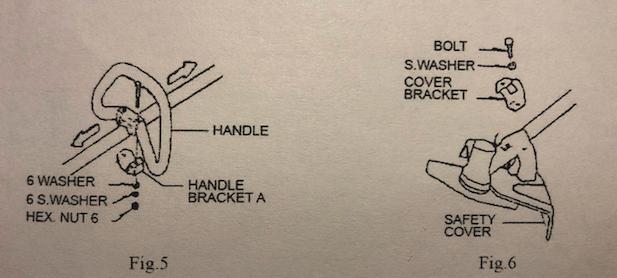

4 HANDLE käsitellä ; WASHER tiivisterengas ; HEX NUT kuusiomutteri ; BOLT pultti ; COVER BRACKET kannen kiinnike ; SAFETY COVER suojakansi 6. Terä 1) Asenna teräterä asentamalla terä kuvassa 7 esitetyllä tavalla. 2) Kun terä asennetaan tai irrotetaan, kiristä lukituspidike pidikkeeseen kiristämällä kuvan mukaisesti. HUOM. Koska terän kiinnityspultti on kierteitetty, käännä sitä vastapäivään. Varmista, että se on asennettu oikein. GEAR CASE vaihteisto; BLADE terä ; CUTTER HOLDER leikkurin haltija; BOLT PROTECTION COVER SYÖTURVALLISUUSKANTA ; TOOTHED LOCK WASHER PYÖRÄPUOLI ; CUTTER FIXING BOLT Leikkauspainike; TIGHTEN ponnistus ; BOX WRENCH jakoavain ; LOCK HANDLE käsitellä KÄYTTÖOHJEET Ennen moottorin käynnistämistä säädä olkahihnan pituus. 1.Polttoainen Täyttö (Kuva 9) 1) Tämä moottori käyttää 25 osaa normaalia bensiiniä ja yhden osan kaksitahtimoottoriöljyä. Polttoaine on esisekoitettava ennen kuin se kaadetaan polttoainesäiliöön. 2) Tarkista, että ruuvit ja muut kiinnittimet ovat havaittavissa, onko jokin niistä löysä tai puuttuu.

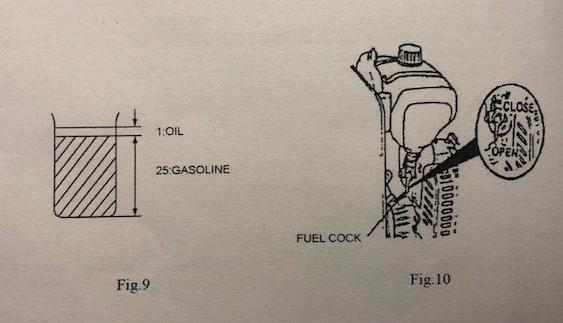

OIL öljy ; GASOLINE bensiini ; FUEL COCK polttoainehana 1) Avaa polttoainehana (Kuva 10) 2) Siirrä kaasuvipu käynnistysasentoon tai noin 1/4 metallivivun kaasusta.

(Kuva 12) 4) Vedä käynnistin nopeasti. 5) Kun kuulet moottorin käynnistyksen muutaman kerran, siirrä rikastinvipu takaisin (avoin asento). Vedä sitten liipaisin uudelleen.

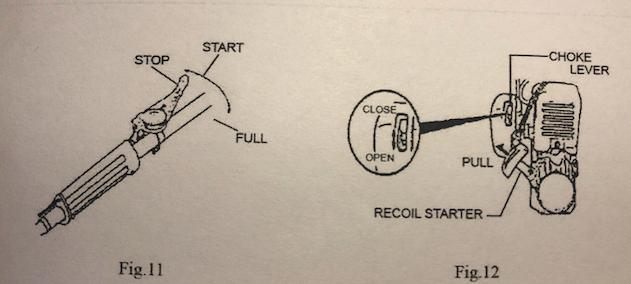

5 OIL öljy ; GASOLINE bensiini ; FUEL COCK polttoainehana 1) Avaa polttoainehana (Kuva 10) 2) Siirrä kaasuvipu käynnistysasentoon tai noin 1/4 metallivivun kaasusta. (Kuva 11) HUOMIO: Täyskaasun käynnistäminen aiheuttaa terän äkillisen terävän pyörimisen, joka on vaarallista, joten älä tee sitä. 3) Työnnä rikastimen vipu CLOSEasentoon. (Kuva 12) 4) Vedä käynnistin nopeasti. 5) Kun kuulet moottorin käynnistyksen muutaman kerran, siirrä rikastinvipu takaisin (avoin asento). Vedä sitten liipaisin uudelleen. 6) Kun moottori on käynnistetty, anna sen lämmetä noin 2-3 minuuttia ennen kuin aloitat työskentelyn. FULL täys ; CHOKE LEVEL rikastustaso ; CLOSE KIINNI ; OPEN AUKI ; RECOIL STARTER - palauttaa käynnistin VAROITUS: Terä voi kääntyä ja joustava akseli voi kääntyä, kun moottori käynnistyy. Älä anna terän koskettaa mihinkään esineeseen moottoria käynnistettäessä.

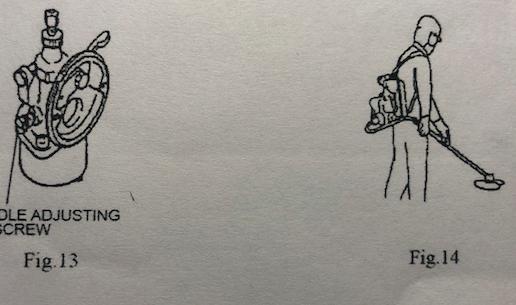

Säätö (Kuva 13) Jos joutokäyntinopeus on liian korkea tai liian alhainen, säädä se joutokäyntinopeuden säätöruuvilla. IDLE ADJUSTING SCREW kaasuttimen säätöruuvi 4.

2) Työskennellessään rannalla terän tulisi sallia ääriviivan ylhäältä alas, jotta käyttäjä näyttää vasemmalta.

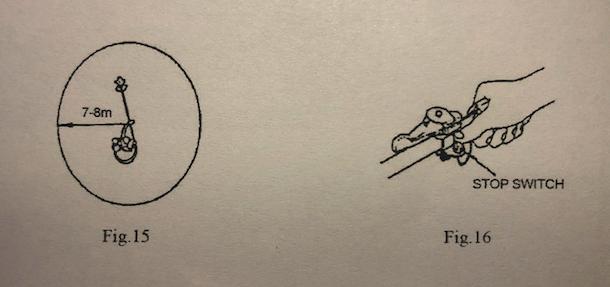

6 Säätö (Kuva 13) Jos joutokäyntinopeus on liian korkea tai liian alhainen, säädä se joutokäyntinopeuden säätöruuvilla. IDLE ADJUSTING SCREW kaasuttimen säätöruuvi 4. Leikkaus 1) Terä kulkee vastapäivään, joten on suositeltavaa käyttää leikkuria oikealta vasemmalle tehokkaaseen leikkaamiseen. 2) Työskennellessään rannalla terän tulisi sallia ääriviivan ylhäältä alas, jotta käyttäjä näyttää vasemmalta. 3) Pidä katsojat vähintään 7-8 metrin päässä työalueelta 4) Ole erityisen varovainen, kun leikkuri iskee kiviin, pysäytä moottori ja leikkuri ja varmista, että se on sekä leikkuri että siihen liittyvät osat normaalissa kunnossa. Jos ruoho pyörii leikkurin ympäri, pysäytä moottori ja terä ja poista ruoho. 5. Pysäytys: Vähennä moottorin nopeutta ja paina Stop-painiketta, kunnes moottori pysähtyy STOP SWITCH STOP-KYTKIN

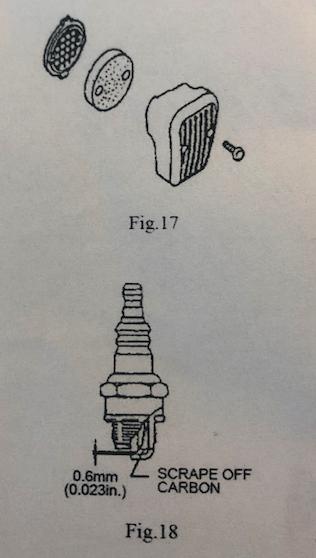

3. HUOLTO Säännöllinen tarkastus Puhdistus. 1.Puhdista ilmansuodatin. (Kuva 17) 2. Puhdista sytytystulppa (Kuva 18) 3. Puhdista sylinterin pakoputki ja äänenvaimennin.

7 3. HUOLTO Säännöllinen tarkastus Puhdistus. 1.Puhdista ilmansuodatin. (Kuva 17) 2. Puhdista sytytystulppa (Kuva 18) 3. Puhdista sylinterin pakoputki ja äänenvaimennin. Irrota sylinterikansi ja puhdista ruoho ja pöly (muuten ne voivat aiheuttaa ongelmia, kuten ylikuumenemista). 4. Tarkista huolellisesti, ettei polttoainetta tai öljyä vuotaa. 5. Tarkista, että kaikki mutterit, ruuvit, pultit ovat kunnossa. 6. Voitele vaihteisto 50 tunnin välein. 7. Kun voitelet akseleita, aseta rasvaa putkeen. (Voiteluainetta on suositeltavaa voittaa 10 käyttötunnin välein.)

VARASTOINTI Tyhjennä polttoaine kokonaan säiliöstä ja kaasuttimesta. Pidä moottori aina vaihdelaatikon yläpuolella. Puhdista laite huolellisesti ja pidä se kosteudelta.

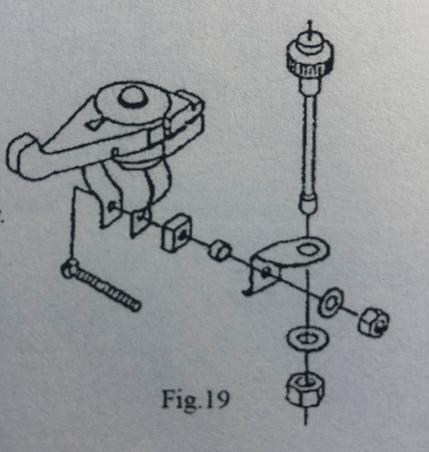

8 VARASTOINTI Tyhjennä polttoaine kokonaan säiliöstä ja kaasuttimesta. Pidä moottori aina vaihdelaatikon yläpuolella. Puhdista laite huolellisesti ja pidä se kosteudelta. Kaasuvipu ja pysäytyskytkin on koottu yhteen, joten ne on purettava ensin. Aseta kaasupään pää kahvaan. Kiinnitä kaasuvipu kovaan akseliin. Lukitse kaasuvipukytkin ruuvilla. Malli BG330 BG430 BG430A BG520 BG520A BG415 Moottori Tyyppi 2-tahti, yksisylinterinen, ilmajäähdytteinen bensiinimoottori Teho 0,9kw 1,25kw 1,25kw 1,4kw 1,4kw 1,47kw Tilavuus 32,6cc 42,7cc 42,7cc 51,7cc 51,7cc 41,5cc Kaasutin diafragma kellua Sytytys IC IC IC IC IC IC Suojaus BM-A BM-A BM-A BM-A BM-A BM-A Polttoaine:öljy 25:1 25:1 25:1 25:1 25:1 25:1 Runko Säiliön tilavuus 1,2L 1,2L 1,2L 1,2L 1,2L 1L Suunto vastapäivään Paino 9,6kg 10,7kg 11,35kg 11kg 11,4kg 10,6kg

9 LUETTELO BG415: N VARAOSISTA Osaluettelossa on luettelo kaikista BG415: lle saatavilla olevista varaosista, joita tulisi aina käyttää varaosien tilaamisessa. Tässä osaluettelossa tai tässä käyttöoppaassa voi olla useita erilaisia lisävarusteita tai valinnaisia osia, jotka kattavat useita malleja. MITEN LUE LUETTELO OSALLA Jos V-arvo ilmestyy, tietyn osan määrä on muuttuva ja se on määritettävä, kun laite kootaan uudelleen. Tässä luettelossa käytetään seuraavia lyhenteitä: Varaosan nimi Esimerkki Selitys Ruuvi tai pultti 5x13 5mm diam. 13mm pituus Tiivisterengas 6 6mm liitteen Putki 6x150 6mm sisediam., 150mm pituus Tappi 6x120 6mm diam. 12mm pituus Öljyntiiviste mm sisediam, 22mm välidiam., 5mm paksuus Tiiviste 8 8mm sisediam.
