Dafo Versio 10. Käyttöohje. Neulostuotanto yhdistyy kiinteästi materiaalivaraston (lankojen) eräkohtaiseen seurantaan.

Transkriptio

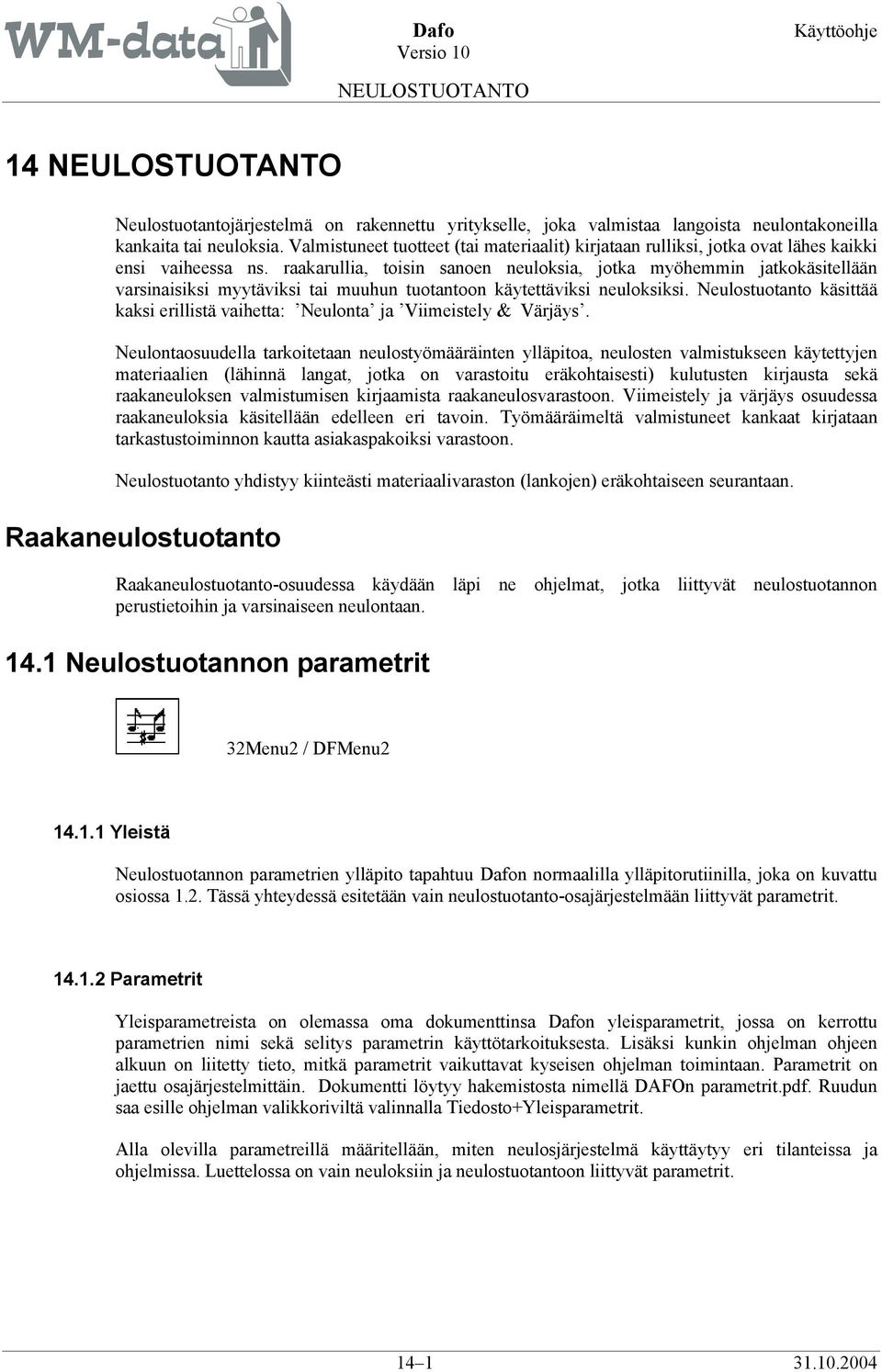

1 14 Neulostuotantojärjestelmä on rakennettu yritykselle, joka valmistaa langoista neulontakoneilla kankaita tai neuloksia. Valmistuneet tuotteet (tai materiaalit) kirjataan rulliksi, jotka ovat lähes kaikki ensi vaiheessa ns. raakarullia, toisin sanoen neuloksia, jotka myöhemmin jatkokäsitellään varsinaisiksi myytäviksi tai muuhun tuotantoon käytettäviksi neuloksiksi. Neulostuotanto käsittää kaksi erillistä vaihetta: Neulonta ja Viimeistely & Värjäys. Neulontaosuudella tarkoitetaan neulostyömääräinten ylläpitoa, neulosten valmistukseen käytettyjen materiaalien (lähinnä langat, jotka on varastoitu eräkohtaisesti) kulutusten kirjausta sekä raakaneuloksen valmistumisen kirjaamista raakaneulosvarastoon. Viimeistely ja värjäys osuudessa raakaneuloksia käsitellään edelleen eri tavoin. Työmääräimeltä valmistuneet kankaat kirjataan tarkastustoiminnon kautta asiakaspakoiksi varastoon. Neulostuotanto yhdistyy kiinteästi materiaalivaraston (lankojen) eräkohtaiseen seurantaan. Raakaneulostuotanto Raakaneulostuotanto-osuudessa käydään läpi ne ohjelmat, jotka liittyvät neulostuotannon perustietoihin ja varsinaiseen neulontaan Neulostuotannon parametrit 32Menu2 / DFMenu Yleistä Neulostuotannon parametrien ylläpito tapahtuu Dafon normaalilla ylläpitorutiinilla, joka on kuvattu osiossa 1.2. Tässä yhteydessä esitetään vain neulostuotanto-osajärjestelmään liittyvät parametrit Parametrit Yleisparametreista on olemassa oma dokumenttinsa Dafon yleisparametrit, jossa on kerrottu parametrien nimi sekä selitys parametrin käyttötarkoituksesta. Lisäksi kunkin ohjelman ohjeen alkuun on liitetty tieto, mitkä parametrit vaikuttavat kyseisen ohjelman toimintaan. Parametrit on jaettu osajärjestelmittäin. Dokumentti löytyy hakemistosta nimellä DAFOn parametrit.pdf. Ruudun saa esille ohjelman valikkoriviltä valinnalla Tiedosto+Yleisparametrit. Alla olevilla parametreillä määritellään, miten neulosjärjestelmä käyttäytyy eri tilanteissa ja ohjelmissa. Luettelossa on vain neuloksiin ja neulostuotantoon liittyvät parametrit

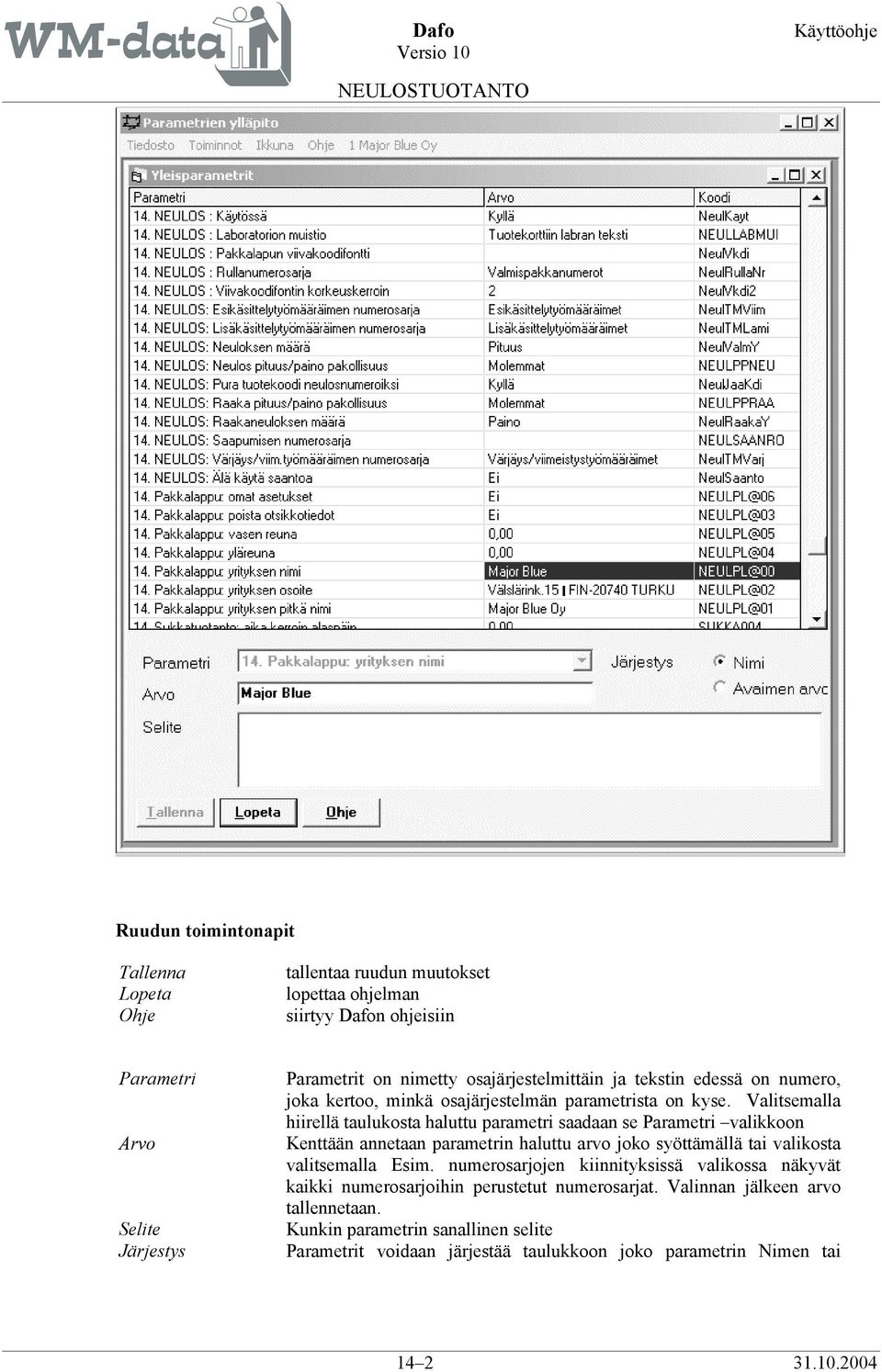

2 Ruudun toimintonapit Tallenna Lopeta Ohje tallentaa ruudun muutokset lopettaa ohjelman siirtyy Dafon ohjeisiin Parametri Arvo Selite Järjestys Parametrit on nimetty osajärjestelmittäin ja tekstin edessä on numero, joka kertoo, minkä osajärjestelmän parametrista on kyse. Valitsemalla hiirellä taulukosta haluttu parametri saadaan se Parametri valikkoon Kenttään annetaan parametrin haluttu arvo joko syöttämällä tai valikosta valitsemalla Esim. numerosarjojen kiinnityksissä valikossa näkyvät kaikki numerosarjoihin perustetut numerosarjat. Valinnan jälkeen arvo tallennetaan. Kunkin parametrin sanallinen selite Parametrit voidaan järjestää taulukkoon joko parametrin Nimen tai

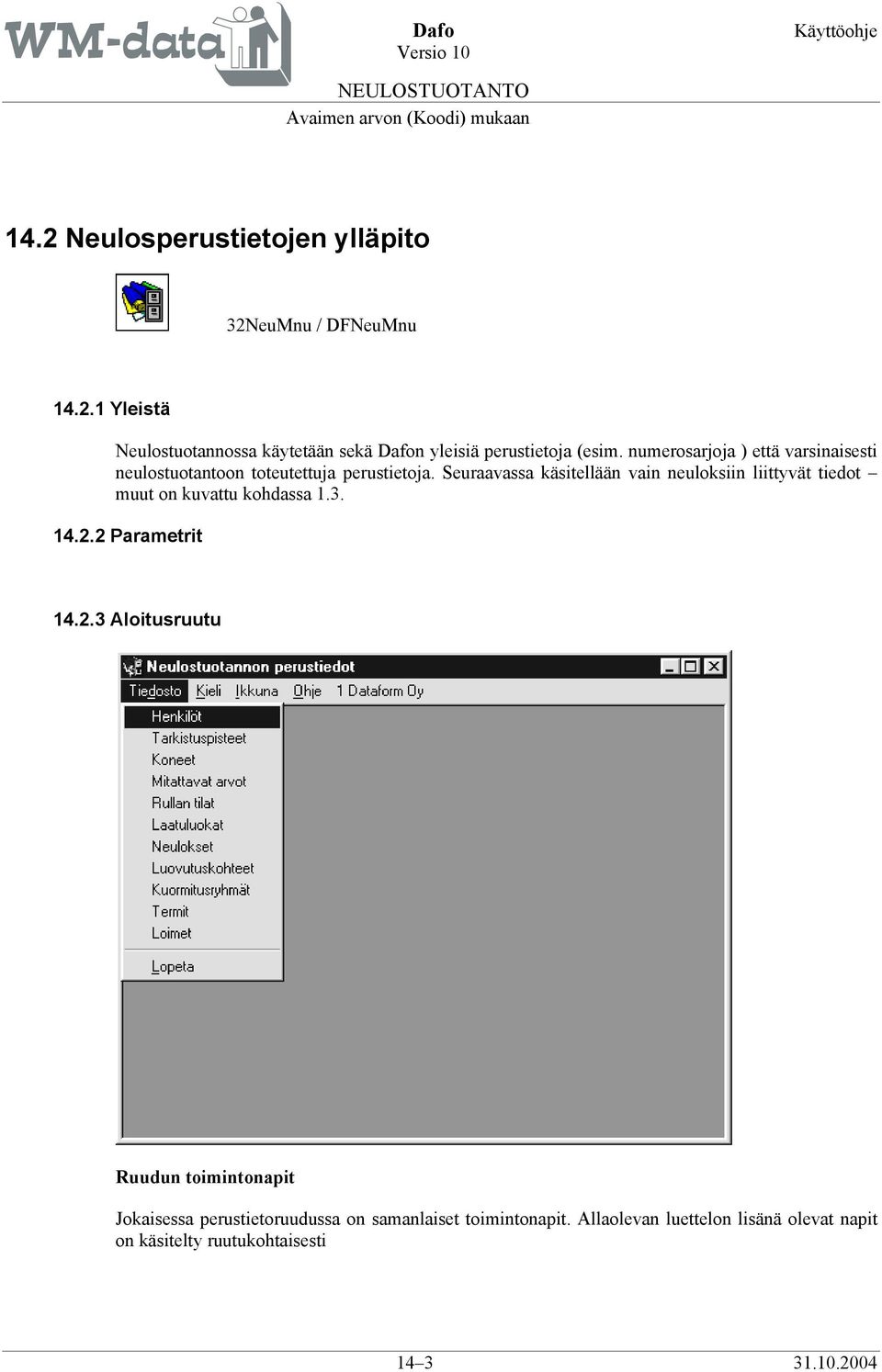

3 Avaimen arvon (Koodi) mukaan 14.2 Neulosperustietojen ylläpito 32NeuMnu / DFNeuMnu Yleistä Neulostuotannossa käytetään sekä Dafon yleisiä perustietoja (esim. numerosarjoja ) että varsinaisesti neulostuotantoon toteutettuja perustietoja. Seuraavassa käsitellään vain neuloksiin liittyvät tiedot muut on kuvattu kohdassa Parametrit Aloitusruutu Ruudun toimintonapit Jokaisessa perustietoruudussa on samanlaiset toimintonapit. Allaolevan luettelon lisänä olevat napit on käsitelty ruutukohtaisesti

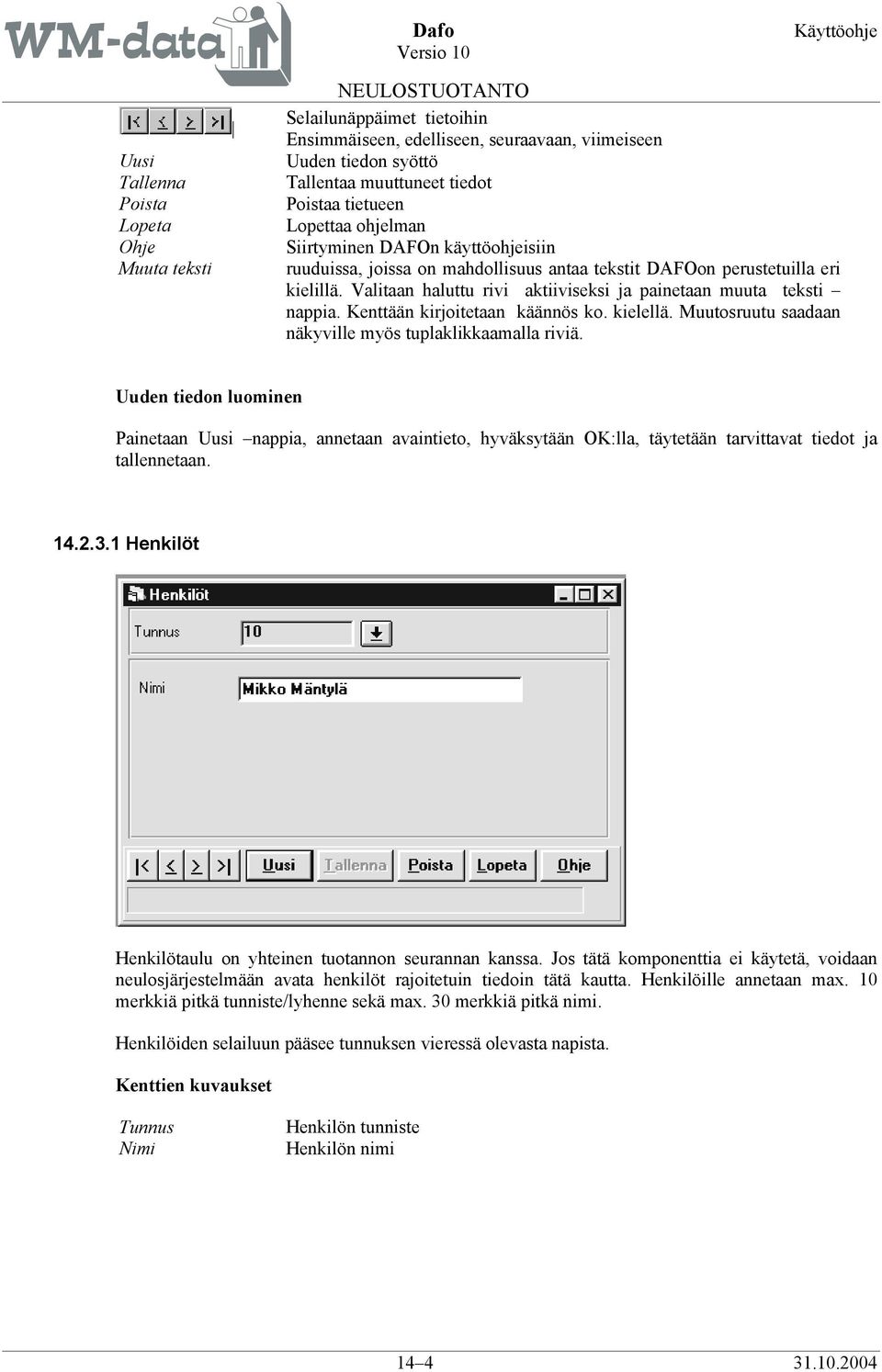

4 Uusi Tallenna Poista Lopeta Ohje Muuta teksti Selailunäppäimet tietoihin Ensimmäiseen, edelliseen, seuraavaan, viimeiseen Uuden tiedon syöttö Tallentaa muuttuneet tiedot Poistaa tietueen Lopettaa ohjelman Siirtyminen DAFOn käyttöohjeisiin ruuduissa, joissa on mahdollisuus antaa tekstit DAFOon perustetuilla eri kielillä. Valitaan haluttu rivi aktiiviseksi ja painetaan muuta teksti nappia. Kenttään kirjoitetaan käännös ko. kielellä. Muutosruutu saadaan näkyville myös tuplaklikkaamalla riviä. Uuden tiedon luominen Painetaan Uusi nappia, annetaan avaintieto, hyväksytään OK:lla, täytetään tarvittavat tiedot ja tallennetaan Henkilöt Henkilötaulu on yhteinen tuotannon seurannan kanssa. Jos tätä komponenttia ei käytetä, voidaan neulosjärjestelmään avata henkilöt rajoitetuin tiedoin tätä kautta. Henkilöille annetaan max. 10 merkkiä pitkä tunniste/lyhenne sekä max. 30 merkkiä pitkä nimi. Henkilöiden selailuun pääsee tunnuksen vieressä olevasta napista. Tunnus Nimi Henkilön tunniste Henkilön nimi

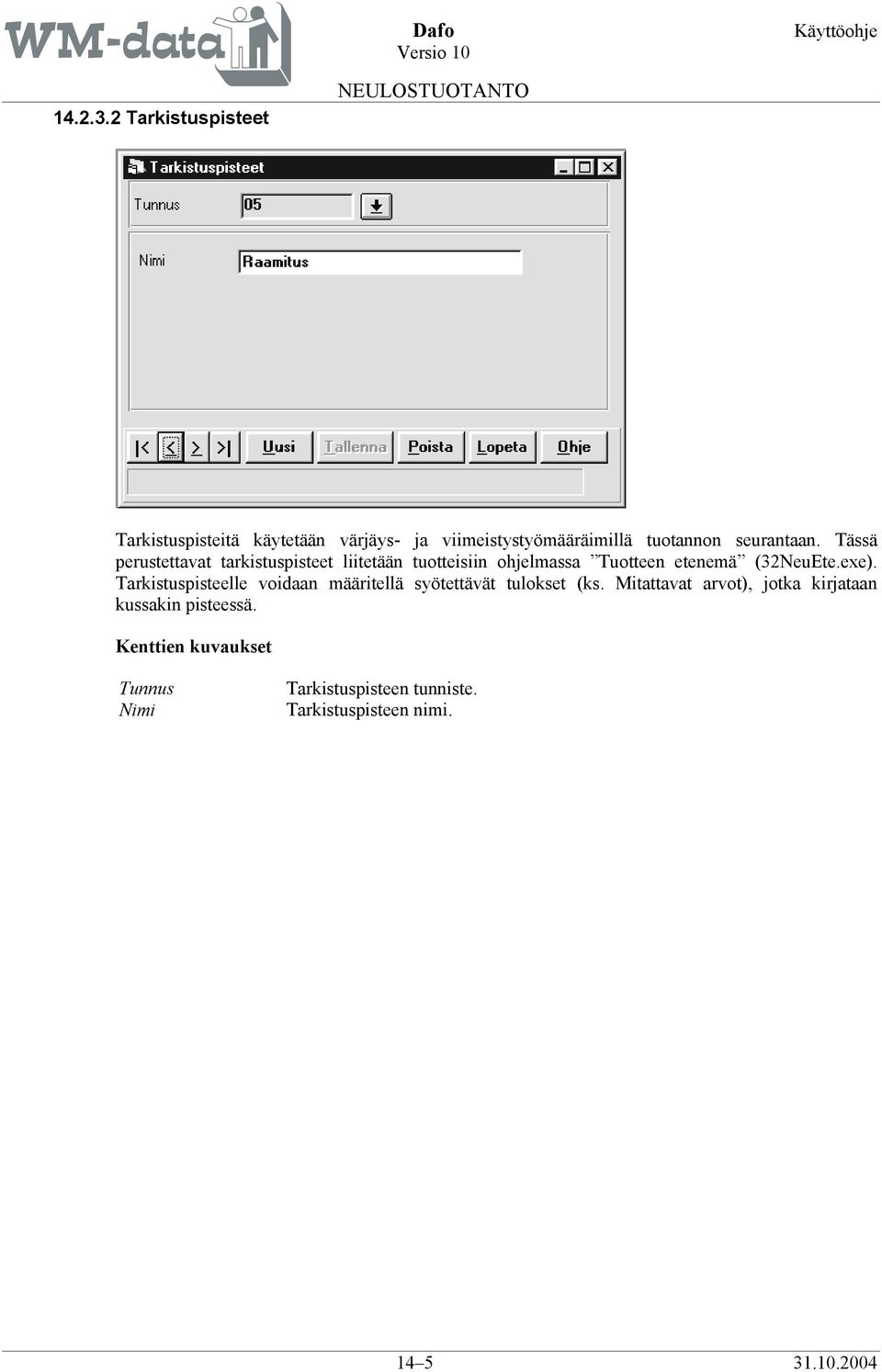

5 Tarkistuspisteet Tarkistuspisteitä käytetään värjäys- ja viimeistystyömääräimillä tuotannon seurantaan. Tässä perustettavat tarkistuspisteet liitetään tuotteisiin ohjelmassa Tuotteen etenemä (32NeuEte.exe). Tarkistuspisteelle voidaan määritellä syötettävät tulokset (ks. Mitattavat arvot), jotka kirjataan kussakin pisteessä. Tunnus Nimi Tarkistuspisteen tunniste. Tarkistuspisteen nimi

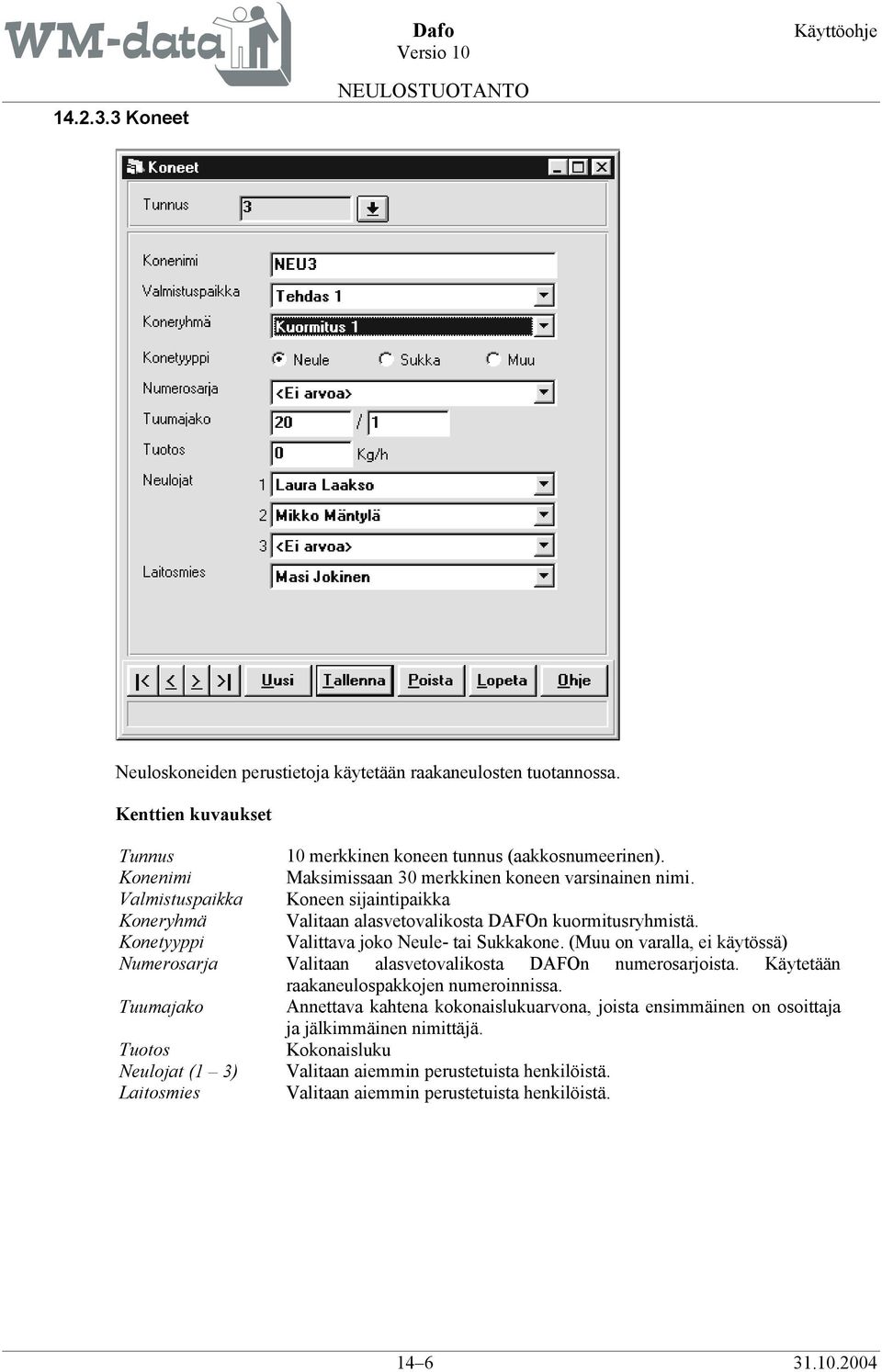

6 Koneet Neuloskoneiden perustietoja käytetään raakaneulosten tuotannossa. Tunnus 10 merkkinen koneen tunnus (aakkosnumeerinen). Konenimi Maksimissaan 30 merkkinen koneen varsinainen nimi. Valmistuspaikka Koneen sijaintipaikka Koneryhmä Valitaan alasvetovalikosta DAFOn kuormitusryhmistä. Konetyyppi Valittava joko Neule- tai Sukkakone. (Muu on varalla, ei käytössä) Numerosarja Valitaan alasvetovalikosta DAFOn numerosarjoista. Käytetään raakaneulospakkojen numeroinnissa. Tuumajako Annettava kahtena kokonaislukuarvona, joista ensimmäinen on osoittaja ja jälkimmäinen nimittäjä. Tuotos Kokonaisluku Neulojat (1 3) Valitaan aiemmin perustetuista henkilöistä. Laitosmies Valitaan aiemmin perustetuista henkilöistä

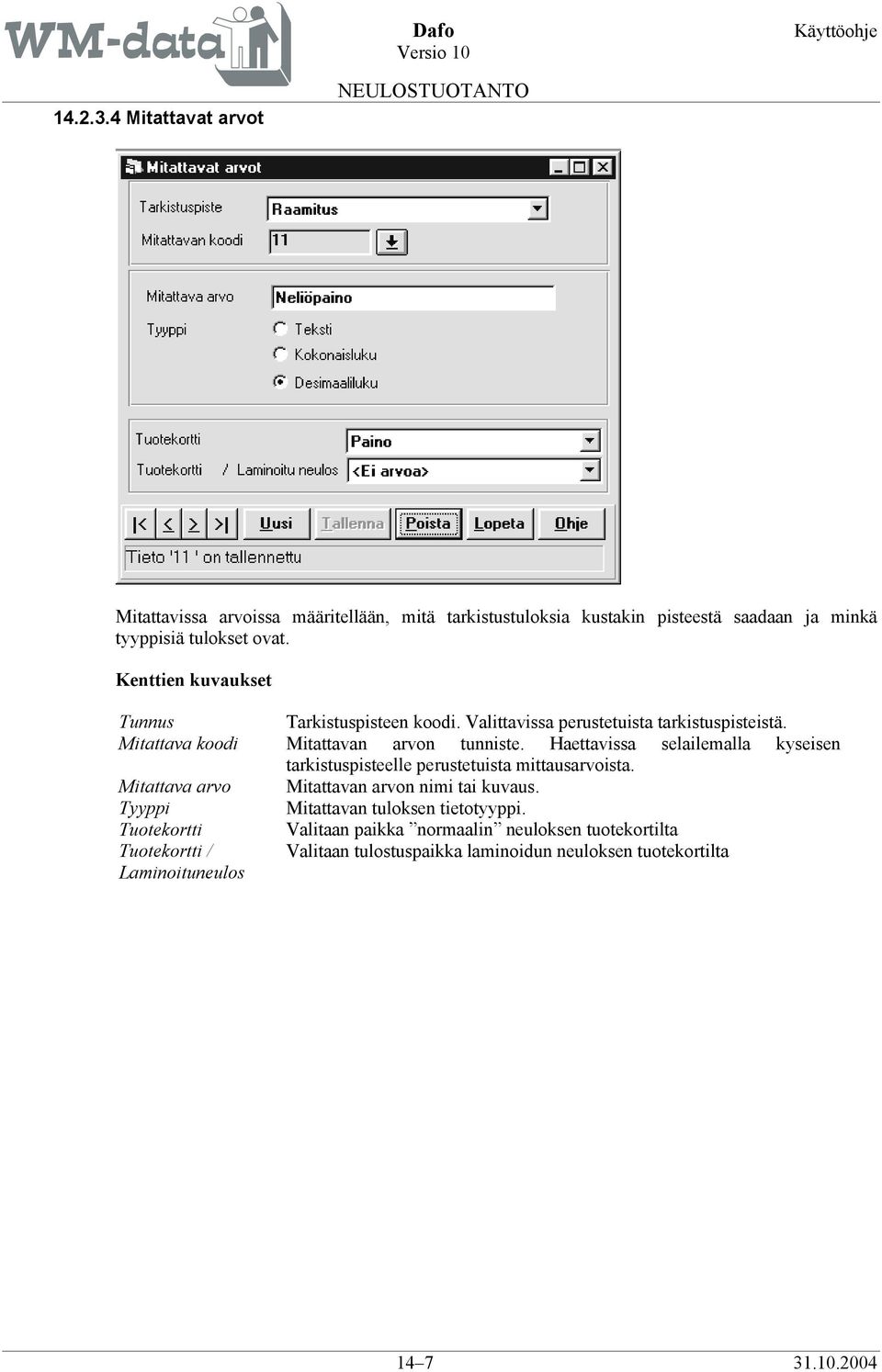

7 Mitattavat arvot Mitattavissa arvoissa määritellään, mitä tarkistustuloksia kustakin pisteestä saadaan ja minkä tyyppisiä tulokset ovat. Tunnus Tarkistuspisteen koodi. Valittavissa perustetuista tarkistuspisteistä. Mitattava koodi Mitattavan arvon tunniste. Haettavissa selailemalla kyseisen tarkistuspisteelle perustetuista mittausarvoista. Mitattava arvo Mitattavan arvon nimi tai kuvaus. Tyyppi Mitattavan tuloksen tietotyyppi. Tuotekortti Valitaan paikka normaalin neuloksen tuotekortilta Tuotekortti / Valitaan tulostuspaikka laminoidun neuloksen tuotekortilta Laminoituneulos

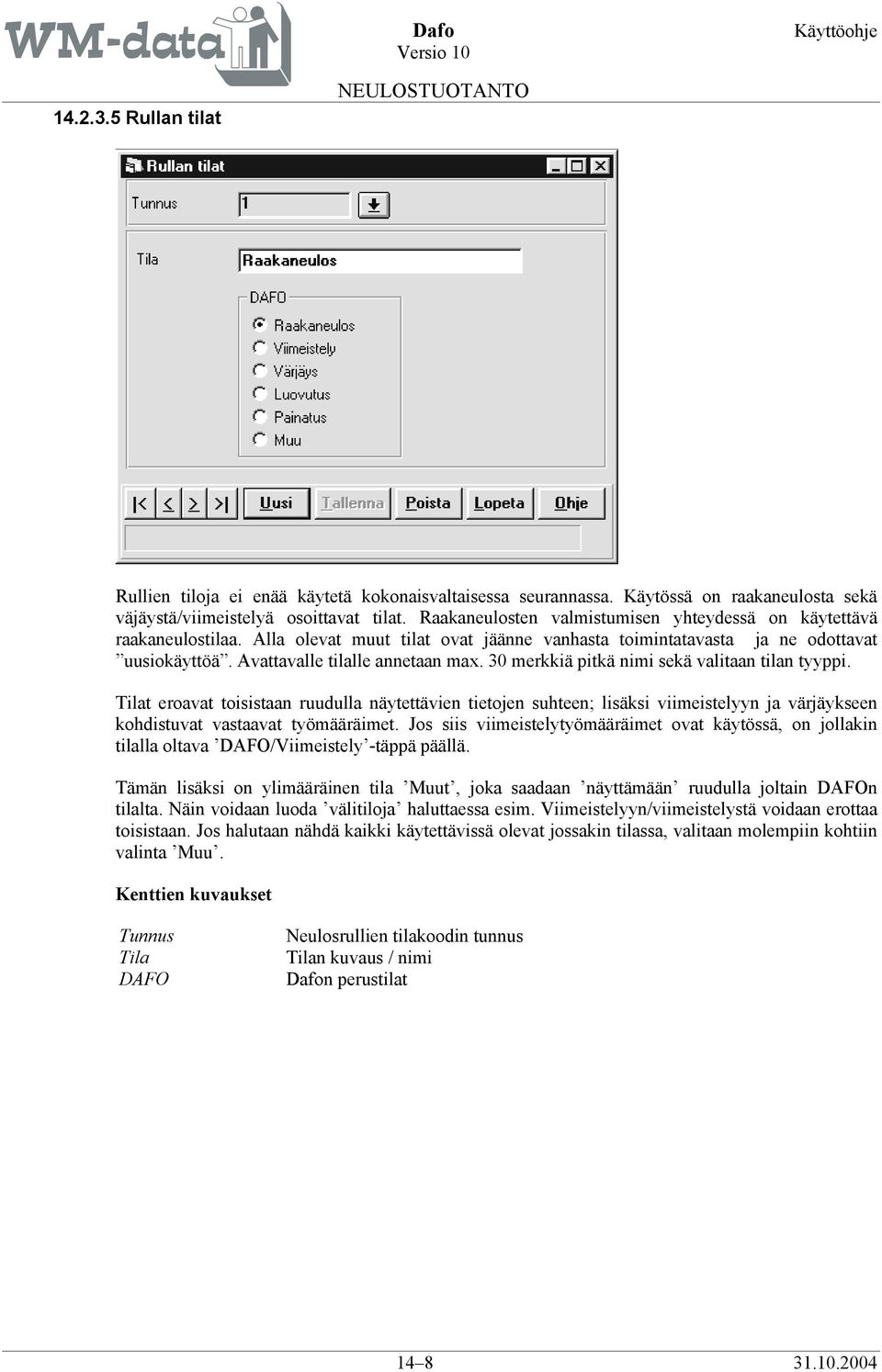

8 Rullan tilat Rullien tiloja ei enää käytetä kokonaisvaltaisessa seurannassa. Käytössä on raakaneulosta sekä väjäystä/viimeistelyä osoittavat tilat. Raakaneulosten valmistumisen yhteydessä on käytettävä raakaneulostilaa. Alla olevat muut tilat ovat jäänne vanhasta toimintatavasta ja ne odottavat uusiokäyttöä. Avattavalle tilalle annetaan max. 30 merkkiä pitkä nimi sekä valitaan tilan tyyppi. Tilat eroavat toisistaan ruudulla näytettävien tietojen suhteen; lisäksi viimeistelyyn ja värjäykseen kohdistuvat vastaavat työmääräimet. Jos siis viimeistelytyömääräimet ovat käytössä, on jollakin tilalla oltava DAFO/Viimeistely -täppä päällä. Tämän lisäksi on ylimääräinen tila Muut, joka saadaan näyttämään ruudulla joltain DAFOn tilalta. Näin voidaan luoda välitiloja haluttaessa esim. Viimeistelyyn/viimeistelystä voidaan erottaa toisistaan. Jos halutaan nähdä kaikki käytettävissä olevat jossakin tilassa, valitaan molempiin kohtiin valinta Muu. Tunnus Tila DAFO Neulosrullien tilakoodin tunnus Tilan kuvaus / nimi Dafon perustilat

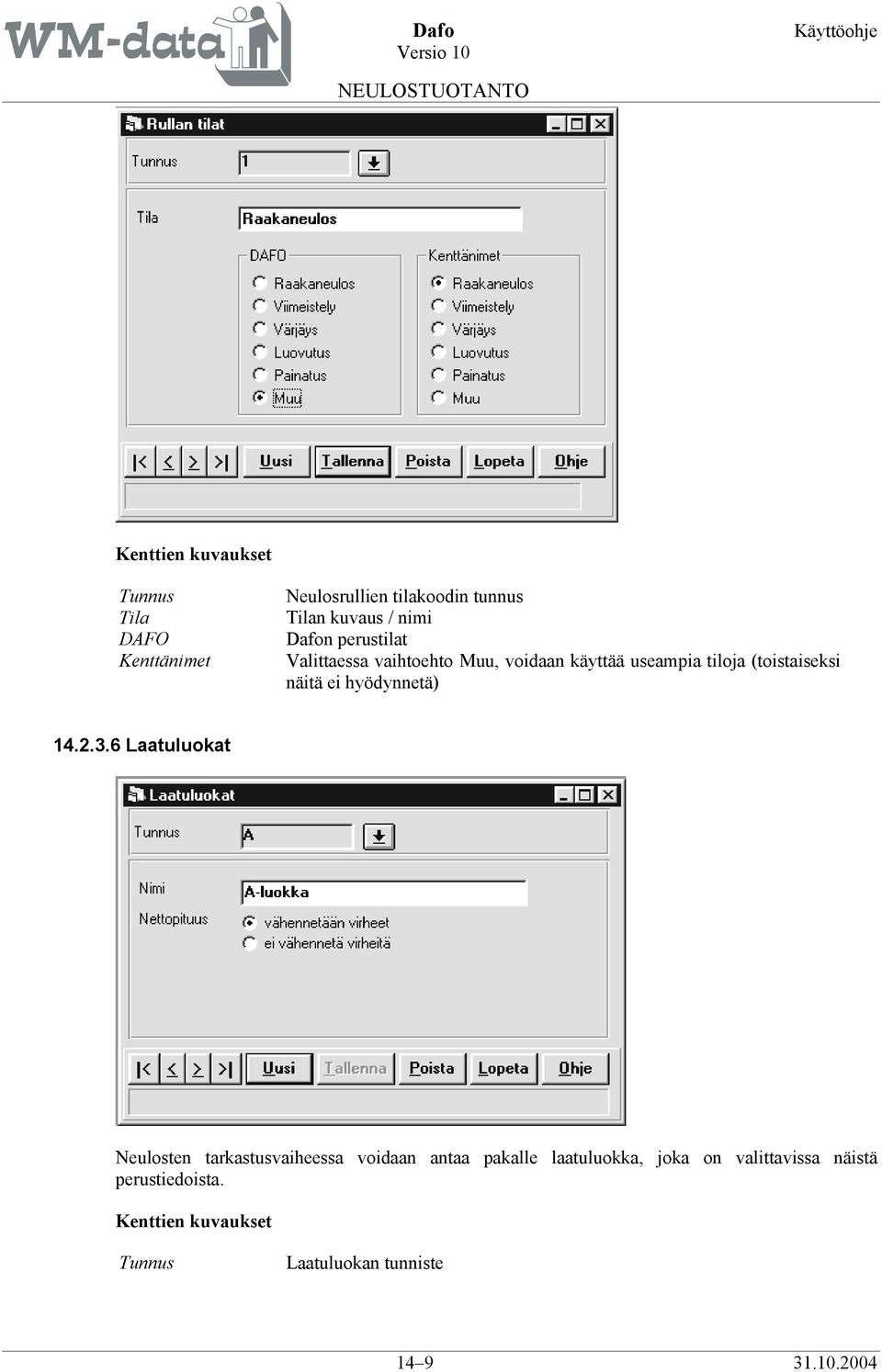

9 Tunnus Tila DAFO Kenttänimet Neulosrullien tilakoodin tunnus Tilan kuvaus / nimi Dafon perustilat Valittaessa vaihtoehto Muu, voidaan käyttää useampia tiloja (toistaiseksi näitä ei hyödynnetä) Laatuluokat Neulosten tarkastusvaiheessa voidaan antaa pakalle laatuluokka, joka on valittavissa näistä perustiedoista. Tunnus Laatuluokan tunniste

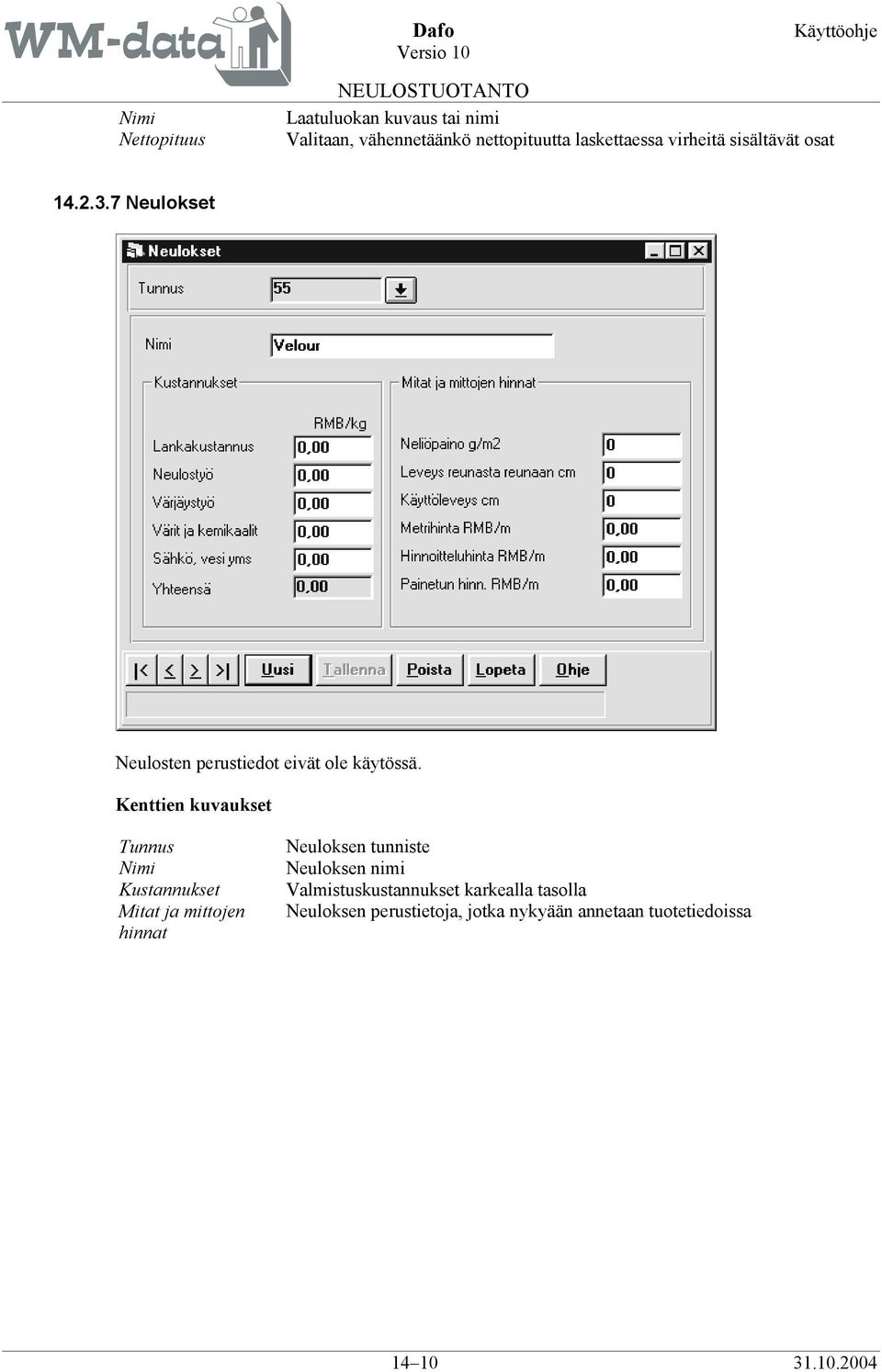

10 Nimi Nettopituus Laatuluokan kuvaus tai nimi Valitaan, vähennetäänkö nettopituutta laskettaessa virheitä sisältävät osat Neulokset Neulosten perustiedot eivät ole käytössä. Tunnus Nimi Kustannukset Mitat ja mittojen hinnat Neuloksen tunniste Neuloksen nimi Valmistuskustannukset karkealla tasolla Neuloksen perustietoja, jotka nykyään annetaan tuotetiedoissa

11 Luovutuskohteet Luovutuskohteet eivät ole enää varsinaisessa tuotannonseurantakäytössä. Perustiedot ovat kuitenkin edelleen olemassa. Rullien luovutuskohteet ovat Dafossa vapaasti nimettävissä. Ne tallennetaan neulosparametreihin tunnuksella LUOV. Luovutuskohteelle annetaan tunnuksen lisäksi max. 30 merkkiä pitkä nimi. Luovutuskohteiden selailuun pääsee tunnuksen vierestä olevasta napista. Tunnus Nimi Luovutus tunniste Luovutuskohteen nimi Kuormitusryhmät

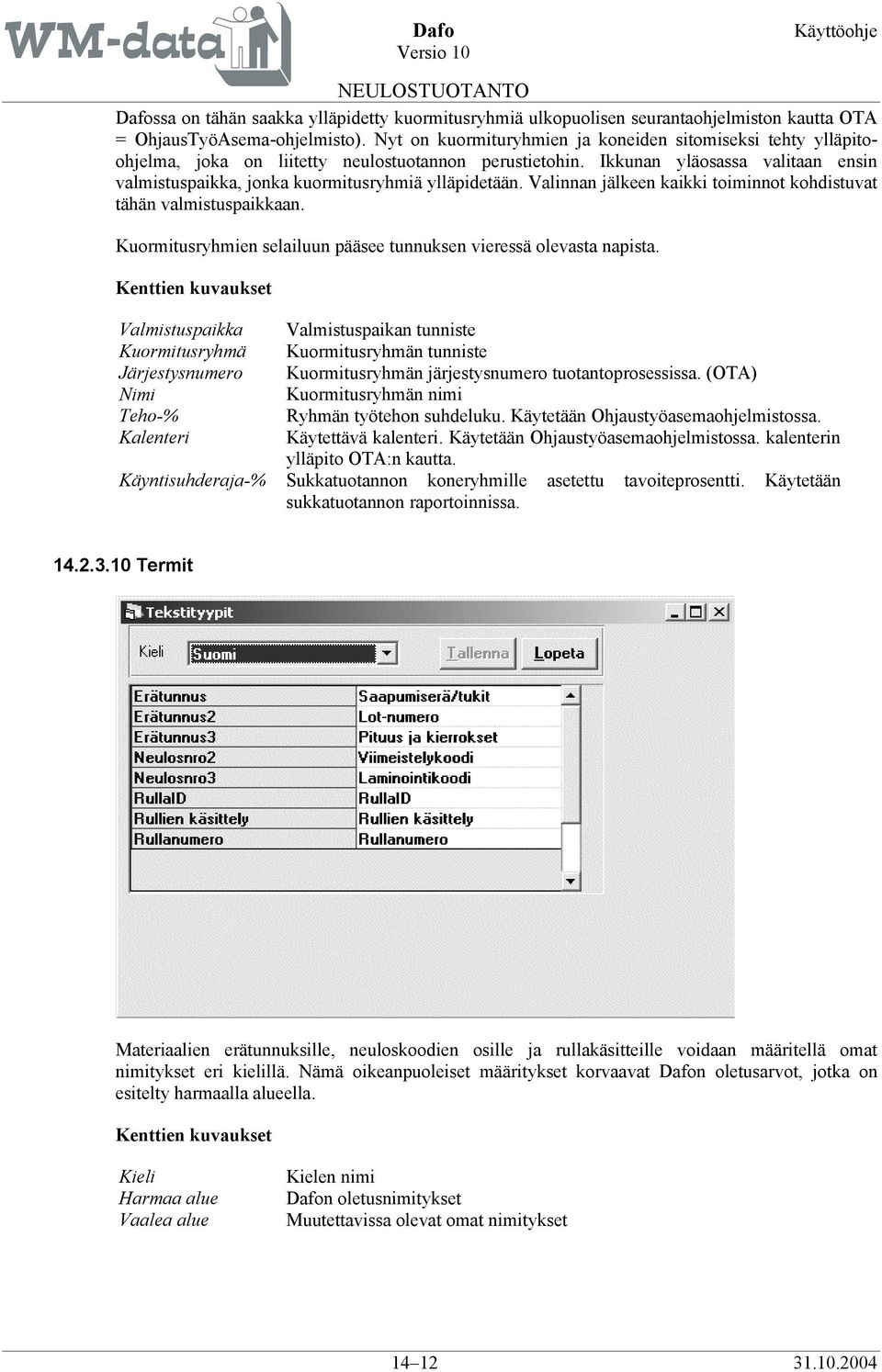

12 Dafossa on tähän saakka ylläpidetty kuormitusryhmiä ulkopuolisen seurantaohjelmiston kautta OTA = OhjausTyöAsema-ohjelmisto). Nyt on kuormituryhmien ja koneiden sitomiseksi tehty ylläpitoohjelma, joka on liitetty neulostuotannon perustietohin. Ikkunan yläosassa valitaan ensin valmistuspaikka, jonka kuormitusryhmiä ylläpidetään. Valinnan jälkeen kaikki toiminnot kohdistuvat tähän valmistuspaikkaan. Kuormitusryhmien selailuun pääsee tunnuksen vieressä olevasta napista. Valmistuspaikka Kuormitusryhmä Järjestysnumero Nimi Teho-% Kalenteri Valmistuspaikan tunniste Kuormitusryhmän tunniste Kuormitusryhmän järjestysnumero tuotantoprosessissa. (OTA) Kuormitusryhmän nimi Ryhmän työtehon suhdeluku. Käytetään Ohjaustyöasemaohjelmistossa. Käytettävä kalenteri. Käytetään Ohjaustyöasemaohjelmistossa. kalenterin ylläpito OTA:n kautta. Käyntisuhderaja-% Sukkatuotannon koneryhmille asetettu tavoiteprosentti. Käytetään sukkatuotannon raportoinnissa Termit Materiaalien erätunnuksille, neuloskoodien osille ja rullakäsitteille voidaan määritellä omat nimitykset eri kielillä. Nämä oikeanpuoleiset määritykset korvaavat Dafon oletusarvot, jotka on esitelty harmaalla alueella. Kieli Harmaa alue Vaalea alue Kielen nimi Dafon oletusnimitykset Muutettavissa olevat omat nimitykset

13 Loimet Neulosten valmistusprosessissa eräänä työvaiheena on lankojen valinta. Langat valitaan tuotereseptin mukaan ja kohdistetaan koneelle tietyksi loimeksi. Loimien nimet on otettu käyttöön selventämään lankojen käsittelyä koneella ja neuloskortilla. Tunnus Nimi Loimen tunniste Loimen nimi Tuote Yleistä Tuotteella on muutamia vain neulosjärjestelmää varten lisättyjä kenttiä, jotka näkyvät tuote ylläpitoohjelman ruudulla vain, jos Neulosjärjestelmä käytössä parametri on päällä. Seuraavassa on lyhyt yhteenveto neulosjärjestelmää varten tehdyistä tuotemuutoksista

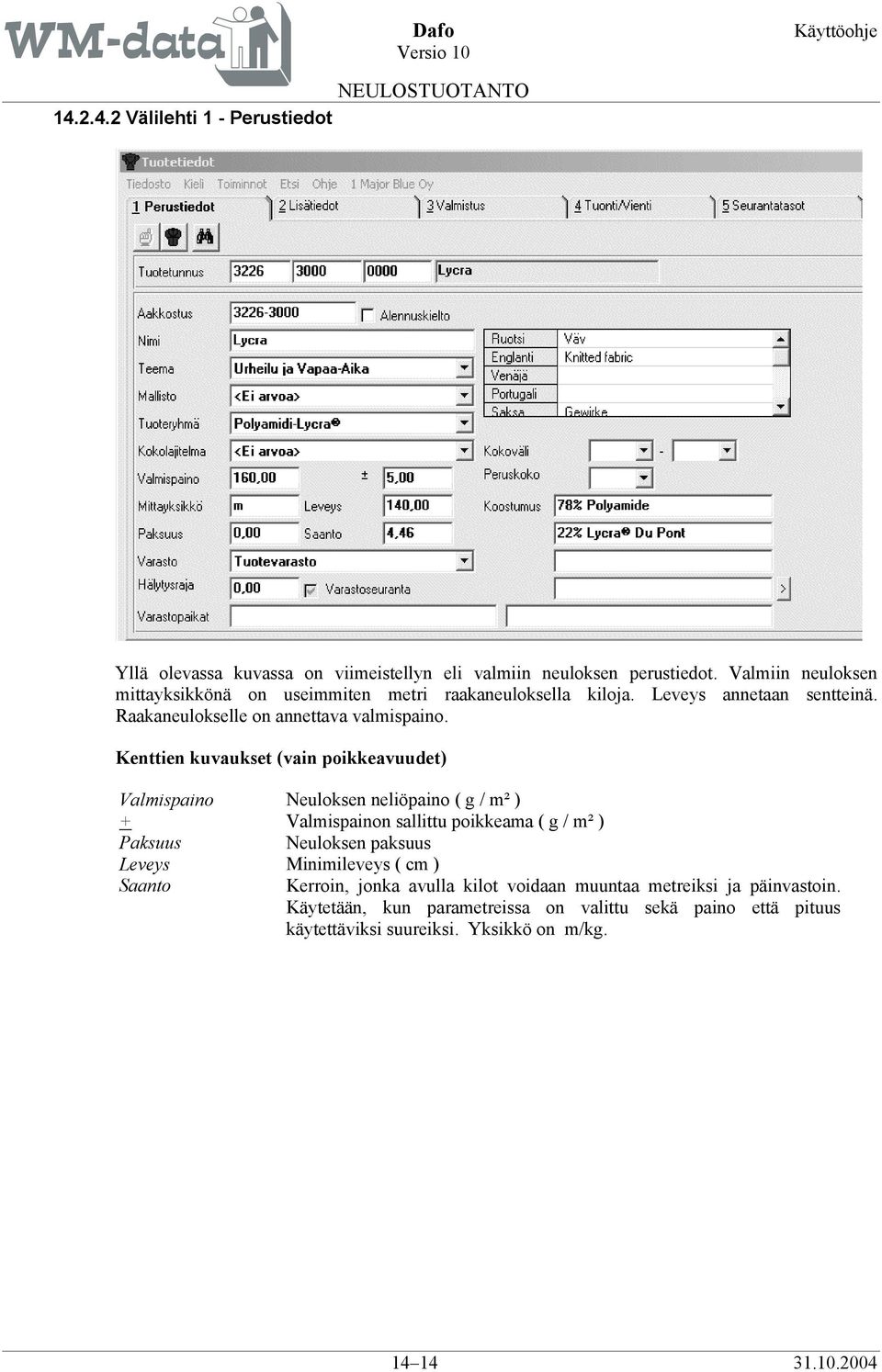

14 Välilehti 1 - Perustiedot Yllä olevassa kuvassa on viimeistellyn eli valmiin neuloksen perustiedot. Valmiin neuloksen mittayksikkönä on useimmiten metri raakaneuloksella kiloja. Leveys annetaan sentteinä. Raakaneulokselle on annettava valmispaino. (vain poikkeavuudet) Valmispaino Neuloksen neliöpaino ( g / m² ) + Valmispainon sallittu poikkeama ( g / m² ) Paksuus Neuloksen paksuus Leveys Minimileveys ( cm ) Saanto Kerroin, jonka avulla kilot voidaan muuntaa metreiksi ja päinvastoin. Käytetään, kun parametreissa on valittu sekä paino että pituus käytettäviksi suureiksi. Yksikkö on m/kg

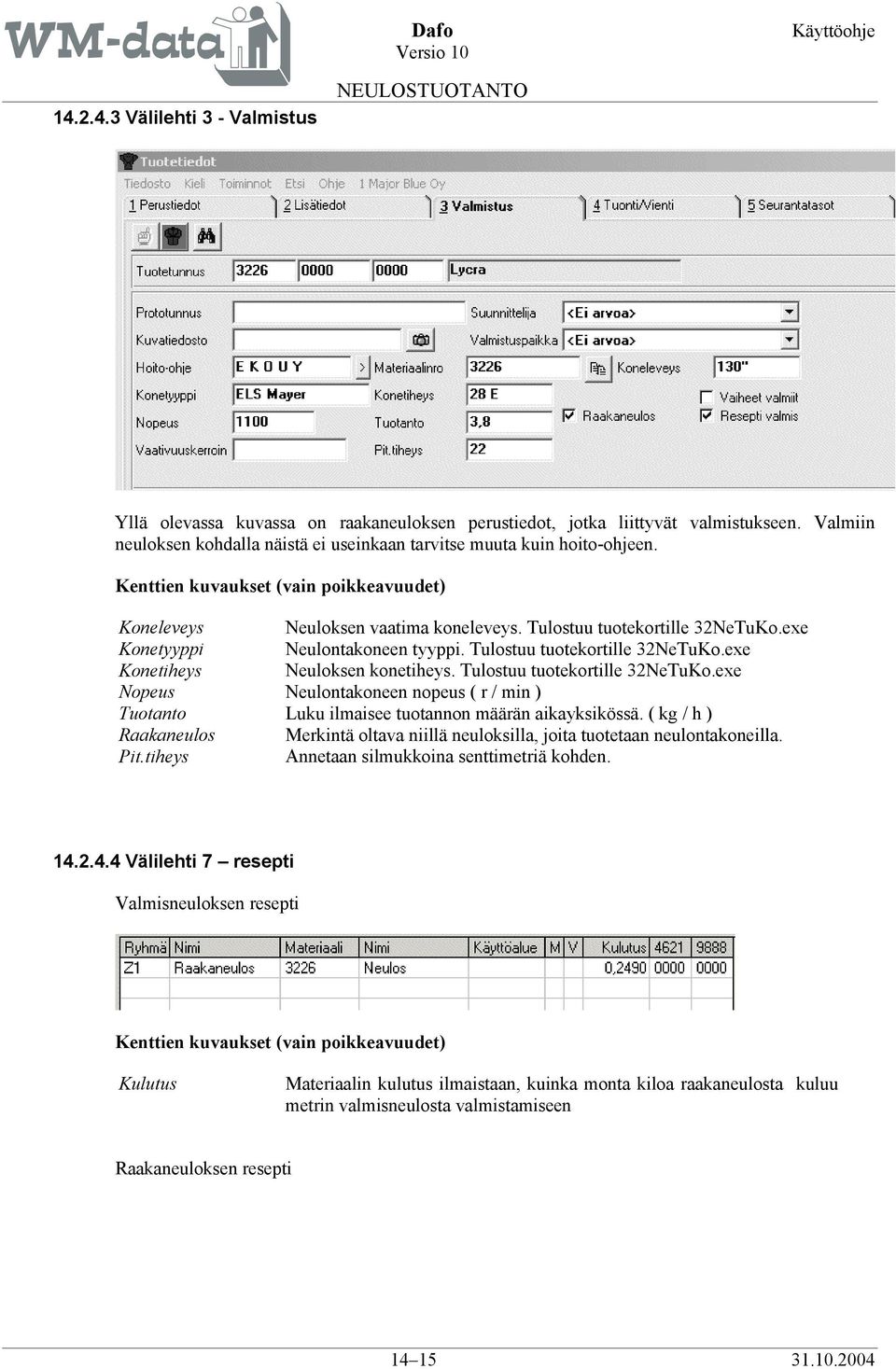

15 Välilehti 3 - Valmistus Yllä olevassa kuvassa on raakaneuloksen perustiedot, jotka liittyvät valmistukseen. Valmiin neuloksen kohdalla näistä ei useinkaan tarvitse muuta kuin hoito-ohjeen. (vain poikkeavuudet) Koneleveys Neuloksen vaatima koneleveys. Tulostuu tuotekortille 32NeTuKo.exe Konetyyppi Neulontakoneen tyyppi. Tulostuu tuotekortille 32NeTuKo.exe Konetiheys Neuloksen konetiheys. Tulostuu tuotekortille 32NeTuKo.exe Nopeus Neulontakoneen nopeus ( r / min ) Tuotanto Luku ilmaisee tuotannon määrän aikayksikössä. ( kg / h ) Raakaneulos Merkintä oltava niillä neuloksilla, joita tuotetaan neulontakoneilla. Pit.tiheys Annetaan silmukkoina senttimetriä kohden Välilehti 7 resepti Valmisneuloksen resepti (vain poikkeavuudet) Kulutus Materiaalin kulutus ilmaistaan, kuinka monta kiloa raakaneulosta kuluu metrin valmisneulosta valmistamiseen Raakaneuloksen resepti

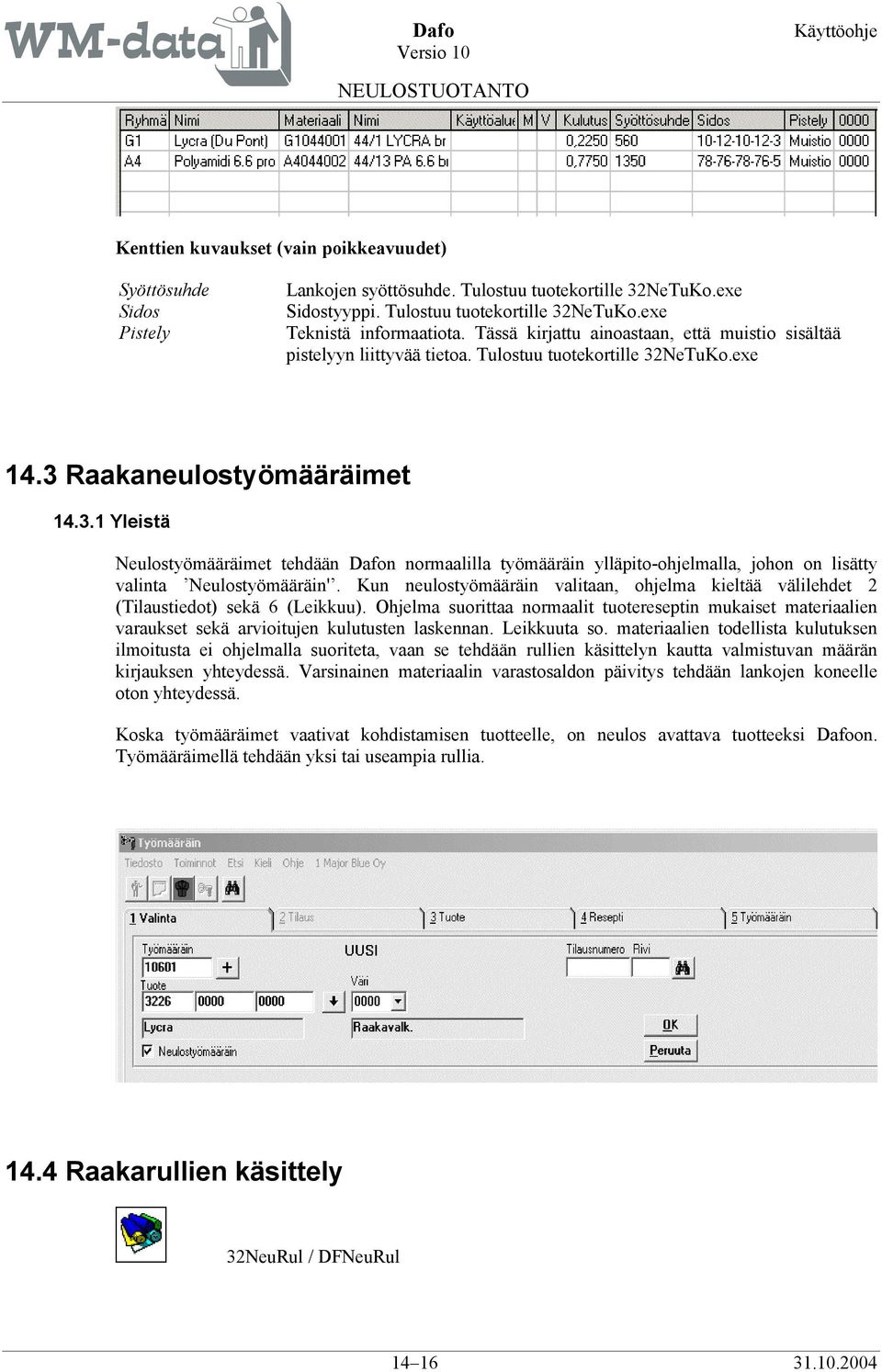

16 (vain poikkeavuudet) Syöttösuhde Sidos Pistely Lankojen syöttösuhde. Tulostuu tuotekortille 32NeTuKo.exe Sidostyyppi. Tulostuu tuotekortille 32NeTuKo.exe Teknistä informaatiota. Tässä kirjattu ainoastaan, että muistio sisältää pistelyyn liittyvää tietoa. Tulostuu tuotekortille 32NeTuKo.exe 14.3 Raakaneulostyömääräimet Yleistä Neulostyömääräimet tehdään Dafon normaalilla työmääräin ylläpito-ohjelmalla, johon on lisätty valinta Neulostyömääräin'. Kun neulostyömääräin valitaan, ohjelma kieltää välilehdet 2 (Tilaustiedot) sekä 6 (Leikkuu). Ohjelma suorittaa normaalit tuotereseptin mukaiset materiaalien varaukset sekä arvioitujen kulutusten laskennan. Leikkuuta so. materiaalien todellista kulutuksen ilmoitusta ei ohjelmalla suoriteta, vaan se tehdään rullien käsittelyn kautta valmistuvan määrän kirjauksen yhteydessä. Varsinainen materiaalin varastosaldon päivitys tehdään lankojen koneelle oton yhteydessä. Koska työmääräimet vaativat kohdistamisen tuotteelle, on neulos avattava tuotteeksi Dafoon. Työmääräimellä tehdään yksi tai useampia rullia Raakarullien käsittely 32NeuRul / DFNeuRul

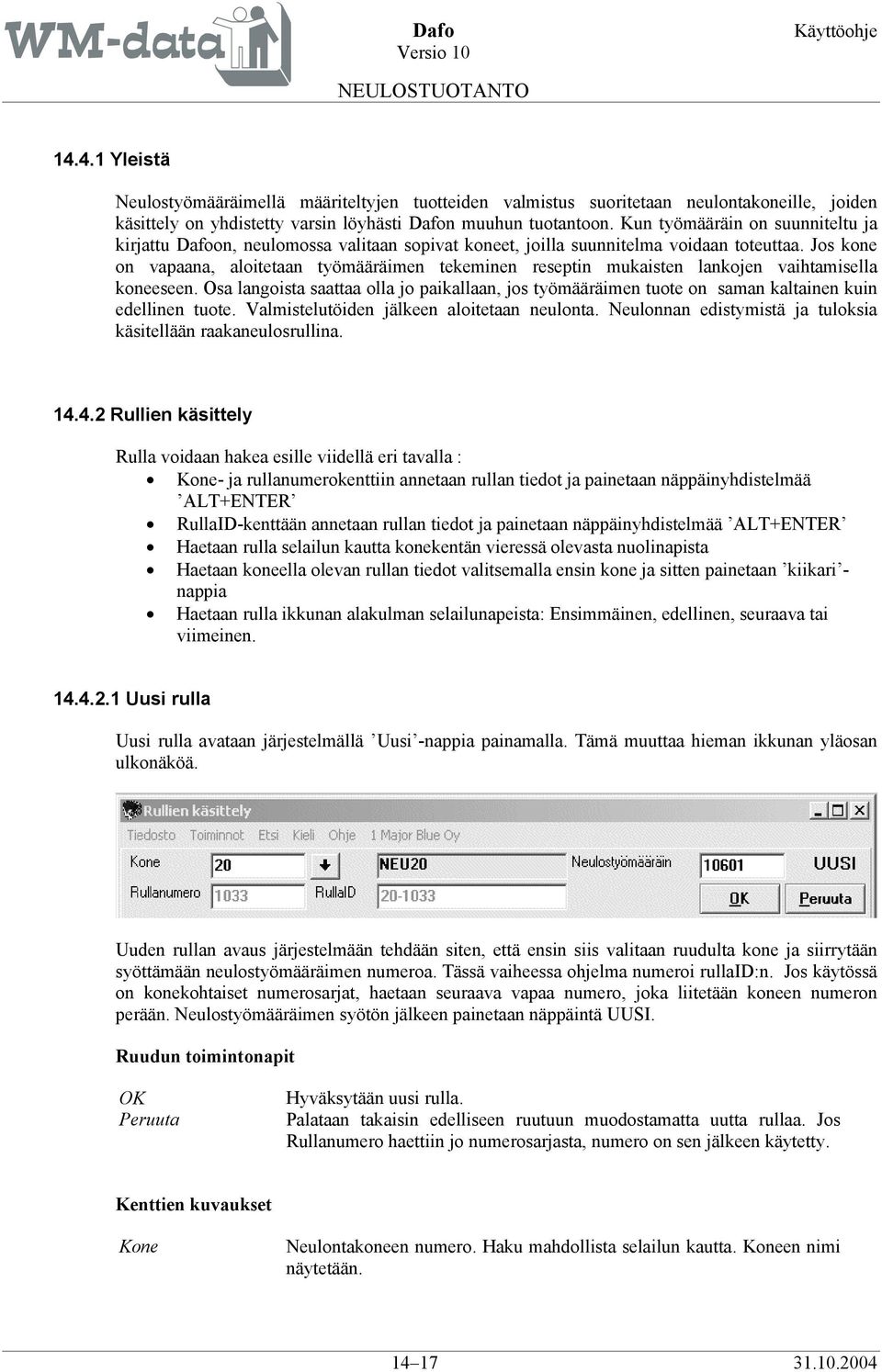

17 Yleistä Neulostyömääräimellä määriteltyjen tuotteiden valmistus suoritetaan neulontakoneille, joiden käsittely on yhdistetty varsin löyhästi Dafon muuhun tuotantoon. Kun työmääräin on suunniteltu ja kirjattu Dafoon, neulomossa valitaan sopivat koneet, joilla suunnitelma voidaan toteuttaa. Jos kone on vapaana, aloitetaan työmääräimen tekeminen reseptin mukaisten lankojen vaihtamisella koneeseen. Osa langoista saattaa olla jo paikallaan, jos työmääräimen tuote on saman kaltainen kuin edellinen tuote. Valmistelutöiden jälkeen aloitetaan neulonta. Neulonnan edistymistä ja tuloksia käsitellään raakaneulosrullina Rullien käsittely Rulla voidaan hakea esille viidellä eri tavalla : Kone- ja rullanumerokenttiin annetaan rullan tiedot ja painetaan näppäinyhdistelmää ALT+ENTER RullaID-kenttään annetaan rullan tiedot ja painetaan näppäinyhdistelmää ALT+ENTER Haetaan rulla selailun kautta konekentän vieressä olevasta nuolinapista Haetaan koneella olevan rullan tiedot valitsemalla ensin kone ja sitten painetaan kiikari - nappia Haetaan rulla ikkunan alakulman selailunapeista: Ensimmäinen, edellinen, seuraava tai viimeinen Uusi rulla Uusi rulla avataan järjestelmällä Uusi -nappia painamalla. Tämä muuttaa hieman ikkunan yläosan ulkonäköä. Uuden rullan avaus järjestelmään tehdään siten, että ensin siis valitaan ruudulta kone ja siirrytään syöttämään neulostyömääräimen numeroa. Tässä vaiheessa ohjelma numeroi rullaid:n. Jos käytössä on konekohtaiset numerosarjat, haetaan seuraava vapaa numero, joka liitetään koneen numeron perään. Neulostyömääräimen syötön jälkeen painetaan näppäintä UUSI. Ruudun toimintonapit OK Peruuta Hyväksytään uusi rulla. Palataan takaisin edelliseen ruutuun muodostamatta uutta rullaa. Jos Rullanumero haettiin jo numerosarjasta, numero on sen jälkeen käytetty. Kone Neulontakoneen numero. Haku mahdollista selailun kautta. Koneen nimi näytetään

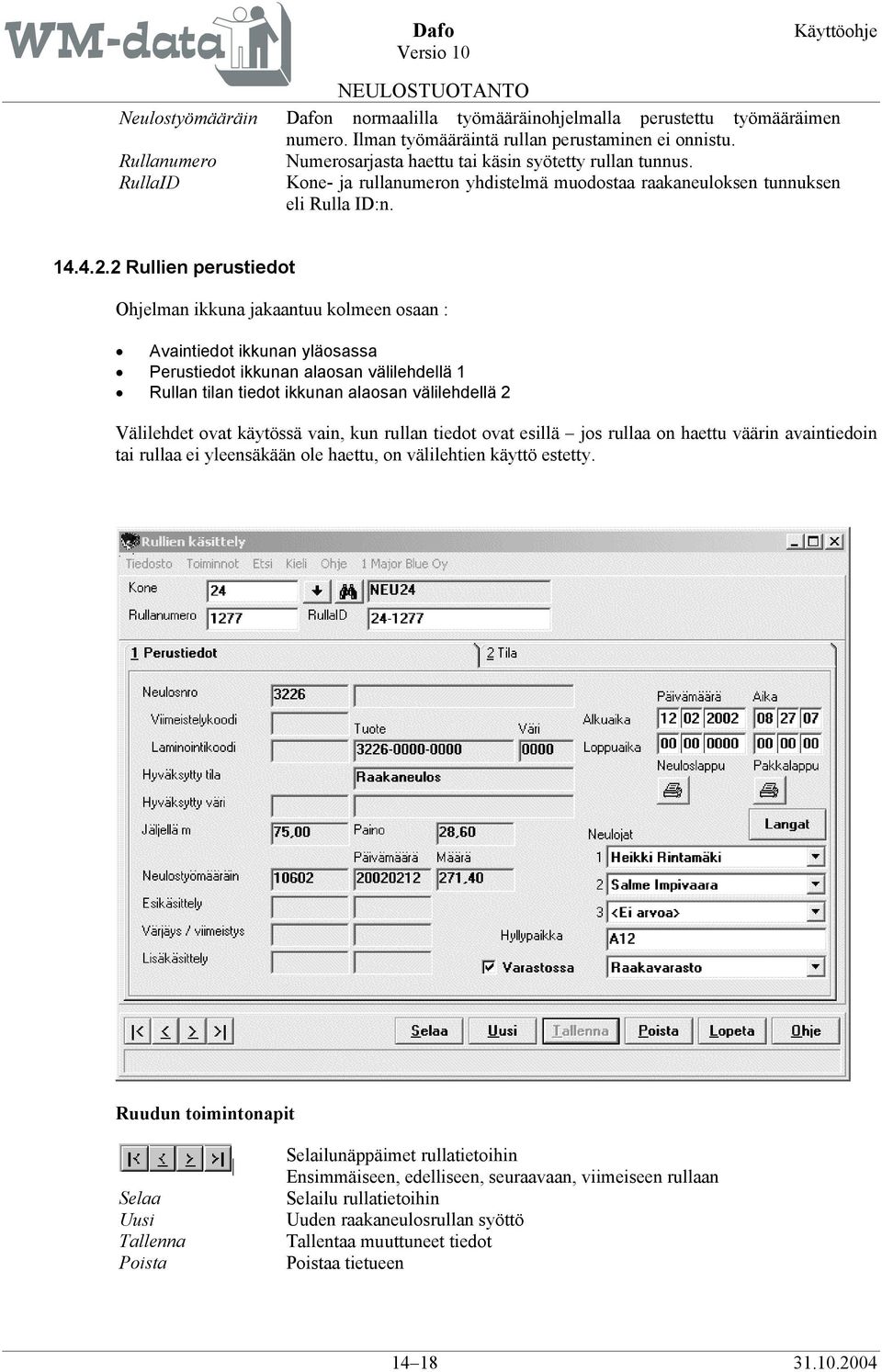

18 Neulostyömääräin Dafon normaalilla työmääräinohjelmalla perustettu työmääräimen numero. Ilman työmääräintä rullan perustaminen ei onnistu. Rullanumero Numerosarjasta haettu tai käsin syötetty rullan tunnus. RullaID Kone- ja rullanumeron yhdistelmä muodostaa raakaneuloksen tunnuksen eli Rulla ID:n Rullien perustiedot Ohjelman ikkuna jakaantuu kolmeen osaan : Avaintiedot ikkunan yläosassa Perustiedot ikkunan alaosan välilehdellä 1 Rullan tilan tiedot ikkunan alaosan välilehdellä 2 Välilehdet ovat käytössä vain, kun rullan tiedot ovat esillä jos rullaa on haettu väärin avaintiedoin tai rullaa ei yleensäkään ole haettu, on välilehtien käyttö estetty. Ruudun toimintonapit Selaa Uusi Tallenna Poista Selailunäppäimet rullatietoihin Ensimmäiseen, edelliseen, seuraavaan, viimeiseen rullaan Selailu rullatietoihin Uuden raakaneulosrullan syöttö Tallentaa muuttuneet tiedot Poistaa tietueen

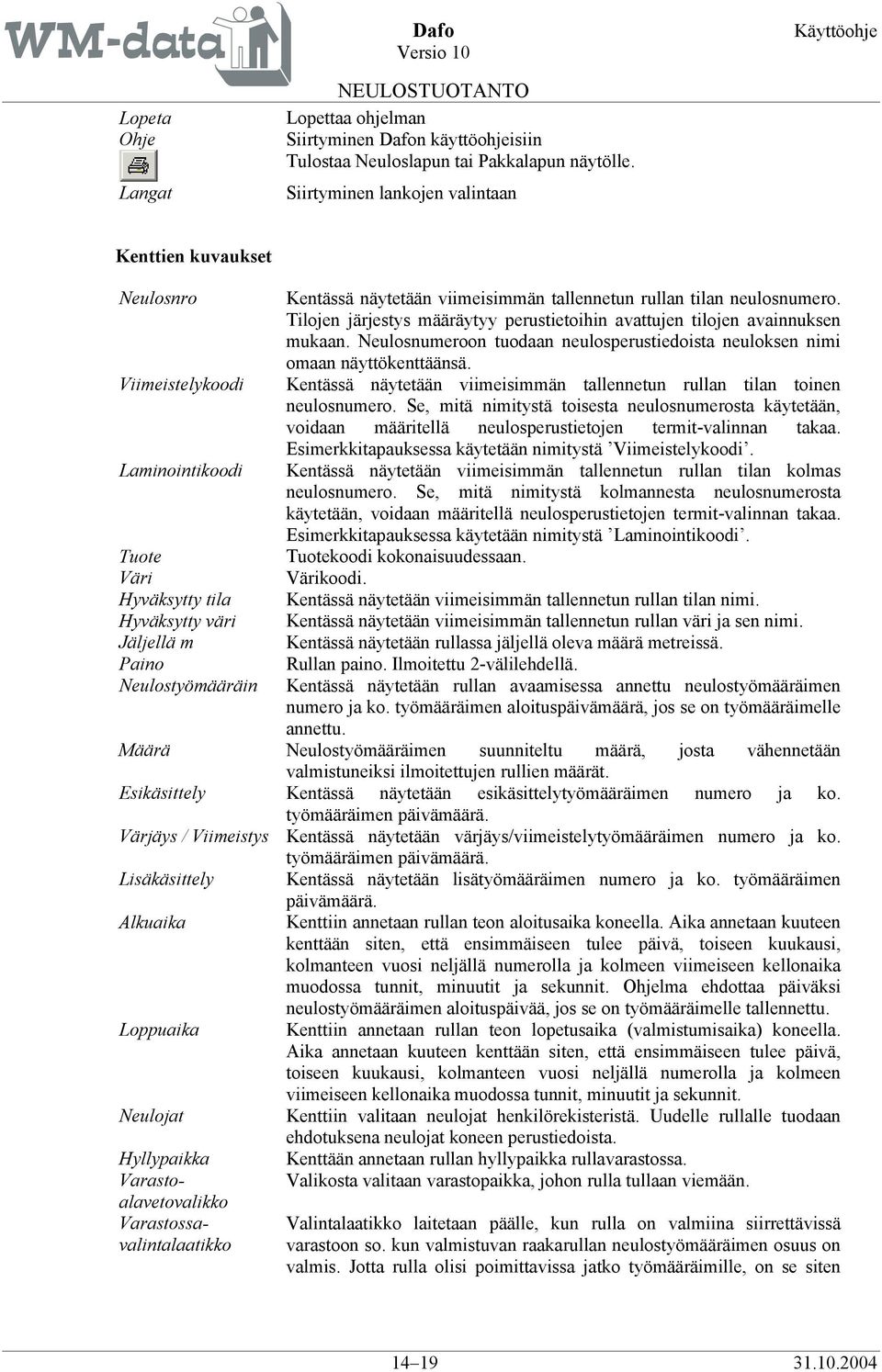

19 Lopeta Ohje Langat Lopettaa ohjelman Siirtyminen Dafon käyttöohjeisiin Tulostaa Neuloslapun tai Pakkalapun näytölle. Siirtyminen lankojen valintaan Neulosnro Viimeistelykoodi Laminointikoodi Tuote Väri Hyväksytty tila Hyväksytty väri Jäljellä m Paino Neulostyömääräin Kentässä näytetään viimeisimmän tallennetun rullan tilan neulosnumero. Tilojen järjestys määräytyy perustietoihin avattujen tilojen avainnuksen mukaan. Neulosnumeroon tuodaan neulosperustiedoista neuloksen nimi omaan näyttökenttäänsä. Kentässä näytetään viimeisimmän tallennetun rullan tilan toinen neulosnumero. Se, mitä nimitystä toisesta neulosnumerosta käytetään, voidaan määritellä neulosperustietojen termit-valinnan takaa. Esimerkkitapauksessa käytetään nimitystä Viimeistelykoodi. Kentässä näytetään viimeisimmän tallennetun rullan tilan kolmas neulosnumero. Se, mitä nimitystä kolmannesta neulosnumerosta käytetään, voidaan määritellä neulosperustietojen termit-valinnan takaa. Esimerkkitapauksessa käytetään nimitystä Laminointikoodi. Tuotekoodi kokonaisuudessaan. Värikoodi. Kentässä näytetään viimeisimmän tallennetun rullan tilan nimi. Kentässä näytetään viimeisimmän tallennetun rullan väri ja sen nimi. Kentässä näytetään rullassa jäljellä oleva määrä metreissä. Rullan paino. Ilmoitettu 2-välilehdellä. Kentässä näytetään rullan avaamisessa annettu neulostyömääräimen numero ja ko. työmääräimen aloituspäivämäärä, jos se on työmääräimelle annettu. Määrä Neulostyömääräimen suunniteltu määrä, josta vähennetään valmistuneiksi ilmoitettujen rullien määrät. Esikäsittely Kentässä näytetään esikäsittelytyömääräimen numero ja ko. työmääräimen päivämäärä. Värjäys / Viimeistys Kentässä näytetään värjäys/viimeistelytyömääräimen numero ja ko. työmääräimen päivämäärä. Lisäkäsittely Alkuaika Loppuaika Neulojat Hyllypaikka Varastoalavetovalikko Varastossavalintalaatikko Kentässä näytetään lisätyömääräimen numero ja ko. työmääräimen päivämäärä. Kenttiin annetaan rullan teon aloitusaika koneella. Aika annetaan kuuteen kenttään siten, että ensimmäiseen tulee päivä, toiseen kuukausi, kolmanteen vuosi neljällä numerolla ja kolmeen viimeiseen kellonaika muodossa tunnit, minuutit ja sekunnit. Ohjelma ehdottaa päiväksi neulostyömääräimen aloituspäivää, jos se on työmääräimelle tallennettu. Kenttiin annetaan rullan teon lopetusaika (valmistumisaika) koneella. Aika annetaan kuuteen kenttään siten, että ensimmäiseen tulee päivä, toiseen kuukausi, kolmanteen vuosi neljällä numerolla ja kolmeen viimeiseen kellonaika muodossa tunnit, minuutit ja sekunnit. Kenttiin valitaan neulojat henkilörekisteristä. Uudelle rullalle tuodaan ehdotuksena neulojat koneen perustiedoista. Kenttään annetaan rullan hyllypaikka rullavarastossa. Valikosta valitaan varastopaikka, johon rulla tullaan viemään. Valintalaatikko laitetaan päälle, kun rulla on valmiina siirrettävissä varastoon so. kun valmistuvan raakarullan neulostyömääräimen osuus on valmis. Jotta rulla olisi poimittavissa jatko työmääräimille, on se siten

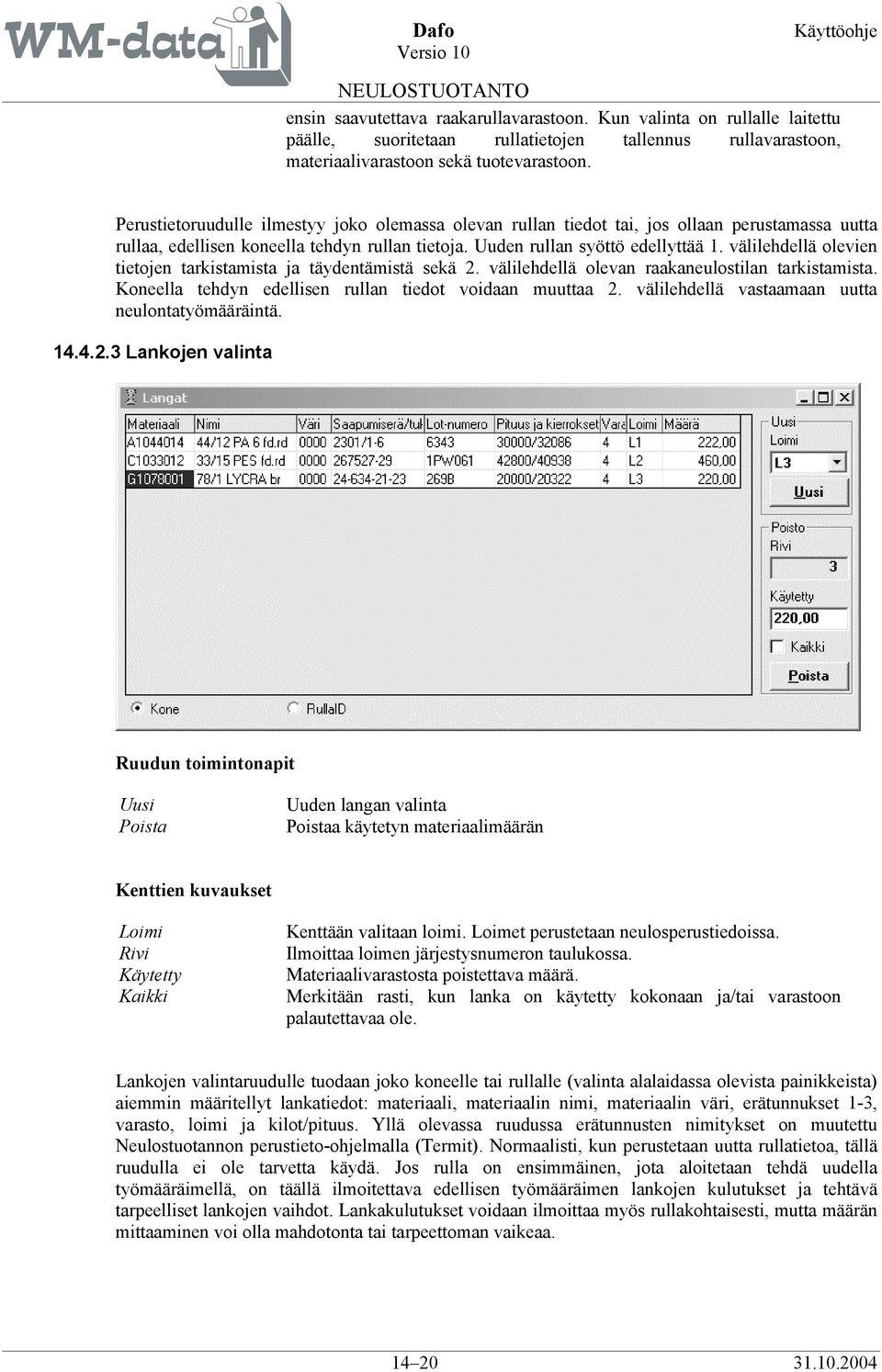

20 ensin saavutettava raakarullavarastoon. Kun valinta on rullalle laitettu päälle, suoritetaan rullatietojen tallennus rullavarastoon, materiaalivarastoon sekä tuotevarastoon. Perustietoruudulle ilmestyy joko olemassa olevan rullan tiedot tai, jos ollaan perustamassa uutta rullaa, edellisen koneella tehdyn rullan tietoja. Uuden rullan syöttö edellyttää 1. välilehdellä olevien tietojen tarkistamista ja täydentämistä sekä 2. välilehdellä olevan raakaneulostilan tarkistamista. Koneella tehdyn edellisen rullan tiedot voidaan muuttaa 2. välilehdellä vastaamaan uutta neulontatyömääräintä Lankojen valinta Ruudun toimintonapit Uusi Poista Uuden langan valinta Poistaa käytetyn materiaalimäärän Loimi Rivi Käytetty Kaikki Kenttään valitaan loimi. Loimet perustetaan neulosperustiedoissa. Ilmoittaa loimen järjestysnumeron taulukossa. Materiaalivarastosta poistettava määrä. Merkitään rasti, kun lanka on käytetty kokonaan ja/tai varastoon palautettavaa ole. Lankojen valintaruudulle tuodaan joko koneelle tai rullalle (valinta alalaidassa olevista painikkeista) aiemmin määritellyt lankatiedot: materiaali, materiaalin nimi, materiaalin väri, erätunnukset 1-3, varasto, loimi ja kilot/pituus. Yllä olevassa ruudussa erätunnusten nimitykset on muutettu Neulostuotannon perustieto-ohjelmalla (Termit). Normaalisti, kun perustetaan uutta rullatietoa, tällä ruudulla ei ole tarvetta käydä. Jos rulla on ensimmäinen, jota aloitetaan tehdä uudella työmääräimellä, on täällä ilmoitettava edellisen työmääräimen lankojen kulutukset ja tehtävä tarpeelliset lankojen vaihdot. Lankakulutukset voidaan ilmoittaa myös rullakohtaisesti, mutta määrän mittaaminen voi olla mahdotonta tai tarpeettoman vaikeaa

21 Langan lisäämiseksi koneelle on ensin valittava alasvetovalikosta loimi, jolle ko. lanka tullaan lisäämään. Vaihtoehtoina on neljä eri loimea. Tämän jälkeen päästään selaamaan materiaalieriä, josta poimitaan haluttu lanka. Selailusta paluu lisää valitun langan taulukkoon. Selailussa on käytettävissä normaalit Dafon rajaus- ja lajittelutoiminnot. Alla olevassa selailuruudussa on normaalien materiaalija erätietojen lisäksi näkyvillä tilakoodi ja saapumisajankohta. Tilakoodi nolla tarkoittaa, että materiaalierä on käyttämätön, koodi yksi ilmaisee, että erästä on jo aiemmin otettu osa käyttöön ja koodi yhdeksän kertoo, että erä on kokonaan käytetty. Ikkunan poisto-osassa vaihtuu rivinumero sen mukaan, mikä taulukon riveistä on aktiivinen, ts. poisto kohdistuu aina aktiiviseen riviin. Poiston yhteydessä annetaan lisäksi käytetty määrä kiloissa/metreissä. Lisäksi valitaan, käytettiinkö lanka kokonaan. Huom! Käytetty määrä ei välttämättä tarvitse olla sama kuin jäljellä ollut määrä, vaikka Kaikki -merkintä laitetaankin päälle. Ruudun toimintonapit Poimi Rajaa Hae Lajittele Sulje Ohje Poimii aktiivisena olevan langan käsiteltävänä olevalle loimelle. Saman toiminnon saa aikaan kaksoisklikkaamalla haluttua riviä. Siirtyy rajausruutuun. Rajausruudulla valitaan, näytetäänkö vain erät, joita on jäljellä varastossa. Hakee aktiivisesta sarakkeesta syöttöikkunassa annettavaa merkkijonoa. Lajittelee ruudulla olevan tulosjoukon aktiivisen sarakkeen mukaan. Sulkee selailuruudun poimintaa tekemättä. Näyttää käyttöohjeen. Alla olevassa ruudussa näytetään rullaid:lle määritetty materiaalit. Tämä saattaa poiketa konekohtaisista tiedoista, jos materiaalierää on vaihdettu kesken työmääräimen teon. Konevaihtoehto näyttää siis aina koneella tällä hetkellä olevat langat

22 Rullan tilatiedot Ruudun toimintonapit Tallenna Lopeta Ohje Tallentaa muuttuneet tiedot Lopettaa ohjelman Siirtyminen Dafon käyttöohjeisiin Siirtyminen neulosten selailuun

23 Siirtyminen virheiden syöttöön. Huom! Osa alla olevista kentistä ei näy kaikissa tiloissa. Tilakäsittely liittyy kaiken kaikkiaan ohjelman aikaisempaan käyttötapaan, jolloin neulosten tuotanto ja tuotannon seuranta hoidettiin vain tällä yhdellä ohjelmalla. Nykyisin käytössä on ainoastaan raakaneulostila (ja mahdollisesti esikäsittely), minkä jälkeen tuotanto hoidetaan värjäys/viimeistys työmääräinohjelmalla. Tila Kaikki valmistuneet Neulosnro Viimeistelykoodi Laminointikoodi Väri Raakapituus Palat Käyttöleveys Bruttoleveys Raakapaino Kone Viimeistelijä Painoerä Tarkastaja Laatuluokka Rullan tila. Perustetaan neulosperustiedoissa. Merkitään, kun neulostyömääräin on kokonaan valmistunut. Tällöin viikkotilastoissa olevat tulossa -määrät nollataan. Kentässä näytetään viimeisimmän tallennetun rullan tilan neulosnumero. Tilojen järjestys määräytyy perustietoihin avattujen tilojen avainnuksen mukaan. Neulosnumeroon tuodaan neulosperustiedoista neuloksen nimi omaan näyttökenttäänsä. Kentässä näytetään viimeisimmän tallennetun rullan tilan toinen neulosnumero. Se, mitä nimitystä toisesta neulosnumerosta käytetään, voidaan määritellä neulosperustietojen termit-valinnan takaa. Esimerkkitapauksessa käytetään nimitystä Viimeistelykoodi. Kentässä näytetään viimeisimmän tallennetun rullan tilan kolmas neulosnumero. Nimitys määritellään neulosperustietojen termit-valinnan takaa. Esimerkkitapauksessa käytetään nimitystä Laminointikoodi. Väri voidaan joko syöttää tai valita viereisestä alavetovalikosta. Kenttään ilmoitetaan valmistuvan neuloksen bruttopituus. Jos pituutta ei anneta, lasketaan se kertomalla paino saannolla (tuoteperustiedoissa). Ohjelma huomauttaa, että laskenta suoritetaan kertoimen avulla. Jos pituutta ei anneta eikä kerrointa ole, ohjelma huomauttaa, että saanto puuttuu. Informatiivista tietoa. Ei käytetä toistaiseksi tuotannon ohjelmissa. Informatiivista tietoa. Ei käytetä toistaiseksi tuotannon ohjelmissa. Informatiivista tietoa. Ei käytetä toistaiseksi tuotannon ohjelmissa. Neuloksen bruttopaino kilogrammoina. Jos tätä ei ilmoiteta, se lasketaan pituuden ja saannon avulla. Jos myös saanto puuttuu tuotteelta, ohjelma ilmoittaa siitä. Kun saantoa käytetään laskennassa, siitä ilmoitetaan. Raakapainon viereen on mahdollista kirjata myös neuloksen neliöpaino, jos arvon on mitattu. Kentässä ylläpidetään tilalle ominaista koneen tunnusta. Se ei ole sama kuin kone, jolle rulla alun perin avattiin, vaan kyseessä on esim. viimeistelytilassa viimeistelykoodin tunnus. Kentän viereiseen kenttään tuodaan koneen nimi. Kone on myös haettavissa selailun kautta nimikentän vieressä olevasta napista. (Ei käytössä toistaiseksi) Kentässä ylläpidetään henkilöä, joka on kullekin tilalle tyypillinen, esim. edellä viimeistelijä. Kentän nimitys vaihtuu tilan mukaan (Värjääjä jne.), eikä se ole kaikissa tiloissa näkyvissä. (Ei käytössä toistaiseksi) (Ei käytössä toistaiseksi) Tarkastaja valitaan henkilörekisteristä. Tallennetaan rullan perustietoihin. Kentässä ylläpidetään laatuluokkaa, johon rulla tässä tilassa sijoittuu. Laatuluokat, joita tässä valita, perustetaan neulosperustiedoissa. Virheet Kentässä ylläpidetään vaiheen lopuksi tehdyssä tarkastuksessa havaittujen virheiden lukumäärää

24 Virheet m Tarkistuspäivä Huomautus 1 Huomautus 2 Huomautus 3 Kentässä ylläpidetään vaiheen lopuksi tehdyssä tarkastuksessa havaitun virheellisen neuloksen määrää metreissä. Kenttään syötetään tarkastuksen päivämäärää, jos tarkastus on suoritettu. Kenttään syötetystä päivästä lasketaan automaattisesti Tarkistusviikkokentän arvo. Neulospakkaan liittyvää tekstiä. Tulostetaan neuloskortille. Neulospakkaan liittyvää tekstiä. Tulostetaan neuloskortille. Neulospakkaan liittyvää tekstiä. Tulostetaan neuloskortille Ohjelman tekemät päivitykset Neulostyömäärimillä (DAFOn normaali työmääräimien ylläpito-ohjelma) ei voi ilmoittaa leikkuuta, ts. materiaalien kulutusta. Tämä toiminto on yhdistetty rullan tilan Raakarulla ylläpitoon siten, että rullan pituuden ( = rullan valmistumisen) ilmoittaminen : lisää toteutunutta kulutusta ko. määrällä työmääräimen reseptin mukaisesti suorittaa työmääräimen neulomatta olevan määrän vähentämisen ko. määrällä lisää työmääräimen neulottua määrää annetulla arvolla lisää työmääräimen valmistunutta määrää annetulla arvolla Materiaalivaraston päivitys tapahtuu lankojen koneelle oton kautta Virheiden kirjaaminen Rullalle saadaan syötettyä max. 12 vapaasti koodattavissa olevaa virhettä (tilaa kohden), niiden pituudet ja kullekin vielä vapaamuotoista selitettä max. 50 merkkiä. Tallennusta ei ruudulle erikseen tehdä, vaan tallennus suoritetaan aina, kun ruutu suljetaan. Raakaneulosten virhekoodit, jotka näkyvät sarakkeessa Koodi, perustetaan perustietojen ylläpito-ohjelmalla kohdassa nimitiedot (Tiedosto-Nimitiedot ja valitse edelleen R.neuloksen virhekoodit ). Kun ruutu suljetaan, laskee ohjelma automaattisesti virheiden kappalemäärän ja kokonaispituuden tilaruudun vastaaviin kenttiin

25 Virheiden lukumäärä tulostetaan neuloslapulle, josta on kuvaus myöhemmin. Virhekoodit tulostuvat tälle syöttöruudulle perustiedoissa annetun koodin mukaisessa järjestyksessä Rullan tila Luovutus Yllä on kuvaus ruudusta, joka ilmestyy, kun rullalle valittu tilakoodi on merkitty ns. luovutus tilaksi. Tämä liittyy järjestelmän aikaisempaan kehitysvaiheeseen, joka on nykyisessä ohjelmistossa korvattu kokonaan omilla ohjelmillaan (värjäys ja viimeistys työmääräinten käsittely, joka on kuvattu tässä dokumentissa myöhemmin). Kohde Viite Pituus Päivämäärä Viikko Sarakkeeseen saadaan alasvetovalikosta valittua neuloksen perustietoihin avattu luovutuskohde. Sarakkeeseen voidaan syöttää luovutuksen viitenumero. Tieto ei ole pakollinen. Sarakkeeseen syötetään luovutettu määrä. Sarakkeeseen syötetty määrä vähentää automaattisesti ruudulla näkyvää Jäljellä m -kentän arvoa. Luovutuspäivämäärä. Sarakkeen arvo lasketaan automaattisesti päivämäärä sarakkeeseen syötetystä arvosta

26 Neuloslappu Tässä dokumentissa on esimerkkinä malli, joka on toteutettu ohjelmiston kehittelyssä mukana olleen yrityksen toiveiden mukaisesti. Lappujen tulostus hoidetaan kuvauksen mukaisesti, vaikka lapun ulkoasuun tehtäisiin muutoksia. Lapputulostuksissa käytetään monesti erikoiskirjoittimia, joiden soveltuvuus on testattava erikseen. Raakaneulosrullalle voidaan tulostaa (suoraan käsittelyohjelmalla haluttaessa viivakoodilla varustettu) neuloskortti, johon tulostetaan neulostietojen lisäksi käytettyjen loimien tiedot sekä tuotannossa mahdollisesti syntyneet virheet. Osa tiedoista kirjoitetaan käsin. Pakkojen käsittelyohjelman ensimmäisellä välilehdellä olevista napeista painamalla avataan esikatseluruutu neuloslapusta. Esikatseltavan lapun saa tulostettua kirjoittimelle painamalla alalaidassa olevaa printterikuvaketta. Jos esikatselut jättää rullien ylläpidon rinnalle auki, seuraavat esikatselut rullien vaihtumista. Jos muuttaa jotain rullan tietoa, saadaan laput virkistettyä painamalla vastaavaa nappia uudelleen Pakkalappu Tässä dokumentissa on esimerkkinä malli, joka on toteutettu ohjelmiston kehittelyssä mukana olleen yrityksen toiveiden mukaisesti. Lappujen tulostus hoidetaan kuvauksen mukaisesti, vaikka lapun ulkoasuun tehtäisiin muutoksia. Myös tässä tapauksessa tulostuksissa saatetaan käyttää erikoiskirjoittimia, joiden soveltuvuus on testattava erikseen

27 Valmiille neulosrullalle voidaan tulostaa (suoraan käsittelyohjelmalla haluttaessa viivakoodilla varustettu) pakkalappu, johon tulostetaan neulostietojen lisäksi tuotannossa mahdollisesti syntyneet virheet. Pakan koodi tulostetaan lapulle myös viivakoodimuodossa. Pakkojen käsittelyohjelman ensimmäisellä välilehdellä olevasta napista painamalla avataan pakkalapun esikatseluruutu. Esikatseltavan lapun saa tulostettua kirjoittimelle painamalla alalaidassa olevaa printterikuvaketta. Jos esikatselut jättää rullien ylläpidon rinnalle auki, seuraavat esikatselut rullien vaihtumista. Jos muuttaa jotain rullan tietoa, saadaan laput virkistettyä painamalla vastaavaa nappia uudelleen. Neulosten värjäys ja viimeistely Esikäsittely, viimeistely ja värjäys sekä lisätyöt -toimintojen tarkoituksena on saattaa raakaneulosrulla myynti- tai oman jatkotuotantokelpoiseen kuntoon. Viimeistelyä ovat mm. muotoon höyrytys, painaminen. Värjäystä on luonnollisesti neuloksen värjääminen tarvittavan väriseksi. Lisätöitä ovat mm. laminoinnit, ylimääräiset tarkastukset. Tässä osa-alueessa seurataan sekä neulosrullan tilaa, mutta myös esim. eri viimeistelyvaiheiden suorittamista rullalle. Tätä seurantaa varten tarvitaan muutamia perustietoja, jotka on kuvattu kohdassa Tarkistuspisteet Tarkistuspisteessä mitattavat arvot

28 14.5 Tuotteen etenemätietojen ylläpito Yleistä 32NeuEte / DFNeuEte Etenemällä tarkoitetaan sitä reittiä, jonka tuote kulkee raakaneuloksesta valmiiksi tuotteeksi. Etenemän solmukohtia ovat valmistusprosessin tarkistuspisteet, joissa syötetään joko erilaisia mittaustuloksia tai kuitataan asiat tehdyiksi Tuotteen etenemä Ruudun toimintonapit Selaa Pohja Uusi Tallenna Poista Lopeta Siirrytään tuote- tai väriselailuun. Selailunäppäimet tuotteiden etenemätietoihin. Ensimmäiseen, edelliseen, seuraavaan, viimeiseen tuote-etenemään. Siirrytään tuotteiden etenemien selailuun. Ruudulla olevan tuotteen etenemätietojen kopiointi uuden pohjaksi. Uuden etenemätiedon syöttö Tallentaa ruudun muutokset Poistaa tietueen Lopettaa ohjelman

29 Ohje Siirtyy Dafon ohjeisiin Tuote Tuotekoodi, joka voidaan syöttää tai hakea selailulla. Tuotteen nimi näytetään koodin alapuolella. Väri Värikoodi. Värin nimi näytetään koodin alla. Nro Tarkistuspisteen järjestysnumero kyseisen tuotteen etenemässä. Tunnus Tarkistuspisteen tunnus. Määritelty perustiedoissa. Tarkistuspiste Tarkistuspisteen nimi Tunnus Mitattavan arvon koodi. Määritelty perustiedoissa. Mitattava arvo Mitattavalle arvolle annettu nimi. Tyyppi Mitattavan arvon tyyppi ( teksti, kokonaisluku tai desimaaliluku ). Arvo Vertailuarvo, johon saatua mittaustulosta voidaan verrata. Etenemätietojen käsittelyruutu jakaantuu kolmeen osaan: tuotetiedot, mitattavat arvot tarkistuspisteissä (=etenemä) ja vertailuarvot kullekin mittaukselle. Tuotetiedot Tuotteen etenemä voidaan antaa joko väritasolla tai ilman väriä tuotetasoiseksi. Tuotetiedot-osassa haetaan olemassa olevaa etenemää täyttämällä tuote- (ja mahdollisesti väri-) kenttä joko näppäilemällä tai selailuista hakemalla. Näppäinyhdistelmä ALT+ENTER hakee etenemän esille, jos sellainen on aiemmin tallennettu. Olemassaolevan etenemän voi myös hakea esille selailusta Selaa - napin takaa. Etenemätaulukko Taulukossa ylläpidetään tuotteen etenemää järjestyksessä ylhäältä alas. Jos tuotteella on jo etenemä, tuodaan esille myös vanhat rivinumerot ensimmäiseen sarakkeeseen. Tämä tehdään vertailuarvojen ylläpidon helpottamiseksi. Todellinen etenemä on taulukon kunkin hetkisen rivijärjestyksen mukainen ts. rivejä voi lisätä (Insert-näppäin) ja poistaa (Delete-näppäin) etenemästä. Riville haetaan tarkistuspiste toista saraketta editoimalla Dafon yleisellä taulukon editointimenettelyllä: auki putoavasta alasvetovalikosta on valittavissa avatuista tarkistuspisteistä haluttu. Kun tarkistuspiste on valittu, avautuvat sille perustiedoissa määritellyt mitattavat arvot neljännen sarakkeen alasvetovalikosta. Kun taulukko on halutun kaltainen, tallennetaan se Tallenna -näppäimestä. Tallennuksen jälkeen ohjelma uusii ensimmäisen sarakkeen rivinumerot tallennetun mukaiseksi. Tallennus kannattaa tehdä heti taulukon rivin muokkauksen jälkeen. Vertailuarvotaulukko Kun ylemmän taulukon riviä vaihdetaan, haetaan sille tallennetut vertailuarvot esille alempaan taulukkoon, jos sellaiset ovat olemassa. Vertailuarvoja pääsee muuttamaan tai lisäämään editoimalla taulukon rivejä. Ensimmäiseen sarakkeeseen valitaan vertailuarvon tyyppi: minimi, maksimi tai arvoluettelo. Kutakin voi olla nolla, yksi tai useampia ohjelma ei tarkista, onko minimiarvoja annettu kaksi. Periaatteena on kuitenkin, että minimi- ja maksimiarvoja avattaisiin vain yksi per mitattava arvo. Arvoluettelo sen sijaan avataan usean arvon luettelona. Vertailuarvo annetaan taulukon toiseen sarakkeeseen. Sarakkeen arvoksi pääsee syöttämään vain kunkin mitattavan tyypiksi valitun tyyppisiä arvoja (teksti, kokonaisluku tai desimaaliluku)

30 Vertailuarvotaulukko koskee aina aktiivista ylemmän taulukon riviä, eli kohdistuu tietyn tarkistuspisteen tiettyyn mitattavaan. Ennen kuin seuraavaa mitattavaa pääsee tallentamaan, on edellinen aina tallennettava Tallenna -napista, joka vaikuttaa aina siihen taulukoista, jota on viimeksi muutettu. Huom! Vertailuarvot poistetaan automaattisesti, jos ylemmässä taulukossa muutetaan rivillä olevaa Mitattavaa arvo :a, koska vertailuarvot koskivat rivillä ennen ollutta mitattavaa! Jos ylemmästä taulukosta poistetaan rivi, päivitetään vertailuarvot välittömästi vanhojen rivinumeroiden avulla osoittamaan nykyisiä rivejä. Vastaavasti toimitaan, jos etenemän rivien väliin lisätään uusi rivi. Huom! DAFOn taulukon käsittelyn mahdollistama rivin kopiointi toiseen kohtaan hukkaa kopioidun rivin vertailuarvot muuten kopiointi on mahdollista suorittaa Uusi etenemä Ruudun toimintonapit OK Uuden etenemätiedon hyväksyminen. Siirrytään tarkistuspisteiden valintaan. Peruuta Paluu ilman uuden etenemän hyväksyntää Siirrytään tuote- tai väriselailuun. Tuote Väri Tuotekoodi, joka voidaan syöttää tai hakea selailulla. Tuotteen nimi näytetään koodin alapuolella. Värikoodi. Värin nimi näytetään koodin alla Uusi etenemä Pohja-toiminnon kautta

31 Ruudun toimintonapit OK Uuden etenemätiedon hyväksyminen. Siirrytään tarkistuspisteiden valintaan. Peruuta Paluu ilman uuden etenemän hyväksyntää Siirrytään tuote- tai väriselailuun. Tuote Väri Tuotekoodi, joka voidaan syöttää tai hakea selailulla. Tuotteen nimi näytetään koodin alapuolella. Värikoodi. Värin nimi näytetään koodin vierellä. Kun uusi etenemä luodaan tuotteelle tai tuote-väri yhdistelmälle pohjatoiminnon kautta, ohjelma kysyy samat tiedot kuin Uusi-toiminnossakin, mutta palattaessa syöttöikkunaan viimeksi näytössä olleet tarkistuspiste- ja vertailuarvotietoluettelot säilytetään. Näin lähes samanlaisten etenemien syöttö nopeutuu Etenemien selailu Ruudun toimintonapit Poimi Valitaan aktiivinen rivi etenemäruudulle Rajaa Päästään rajaus-ruutuun antamaan uudet rajaustekijät. Hae Saadaan ikkuna, jossa voidaan antaa aktiiviseen sarakkeeseen hakutekijä (esim. tuotekoodi väliviivoineen) Lajittele Lajitellaan selailuruudun tiedot aktiivisen sarakkeen mukaiseen aakkosjärjestykseen Sulje Palataan etenemäruutuun Ohje Siirtyminen Dafon käyttöohjeisiin

32 Tuote Nimi Väri Nimi Tuotekoodi erottimineen. Tuotteen nimi Värikoodi Värin nimi 14.6 Neulostyömääräimet Yleistä 32NeulTM / DFNeulTM Neulostyömääräin ohjelmaan on yhdistetty kaikki raakaneulostuotannon jälkeiset tuotantoprosessit. Nämä työmääräimet ovat omassa, muista työmääräimistä erillisessä taulussa eikä niiden materiaalitarpeita ole toistaiseksi yhdistetty muuhun materiaalijärjestelmään Parametrit Kullekin työmääräinlajille on määriteltävissä numerosarja parametrien ylläpito-ohjelmalla. Viivakoodia käytettäessä on sille määriteltävä fontti sekä viivakoodin korkeuskerroin, jolla säädetään lapulle tulostuvan viivakoodin korkeutta (oletus on 2). Pura tuotekoodi neulosnumeroiksi parametri aiheuttaa, että tuotekoodin kolme ensimmäistä osaa jakautuu neulososioihin automaattisesti. Lisäksi on valittava käytetäänkö neuloksilla painoa, pituutta vai molempia. Tämä valinta on tehtävä sekä raakaneuloksille että valmiille neuloksille Esikäsittelytyömääräimet Kaikki neulostyömääräimet käyttäytyvät toiminnallisesti lähes samalla tavalla. Seuraavassa on esitelty tarkemmin esikäsittelytyömääräimen muodostaminen, raaka-aineiden valinta ja kirjaaminen valmistumisen jälkeen varastoon

33 Ruudun toimintonapit Siirrytään työmääräin-, tuote-, väri- tai neulosselailuun. Tulostetaan neulostyömääräinlista. Siirrytään valitsemaan raaka-ainetta, esim. raakaneulosrullaa Tallennetaan alimman rivin muutokset taulukkoon Poistetaan valittu taulukon rivi. Poisto varmennettava. Selailunäppäimet esikäsittelytyömääräimiin. Ensimmäiseen, edelliseen, seuraavaan, viimeiseen työmääräimeen. Siirrytään käsittelemään muistioita. Valittavana olevat mahdolliset muistiotyypit ovat Tuote ja Neuloksen työmääräin. Kiikarit kuvake avaa kaikki sallitut olemassa olevat muistiot Vihreä ikoni kertoo, että muistiotyypille on muistio olemassa. Jos ikoni on ilman taustaväriä, että se on mahdollinen, muttei olemassa. Kustakin napista pääsee sen takana olevan muistiotyypin oletusstatuksen mukaisen muistion ylläpitoon tai jos oletusstatuksen mukaista muistiota ei ole, tuodaan olemassa oleva muistio. Lisää tietoa muistioista ja niiden käsittelystä saa Perustietojen ylläpito-ohjelman dokumentista

34 Selaa Uusi Poista Tallenna Lopeta Ohje Siirrytään neulostyömääräinselailuun. Uuden etenemätiedon syöttö Poistaa tietueen Tallentaa ruudulle tehdyt muutokset Lopettaa ohjelman Siirtyy Dafon ohjeisiin Tuote Väri Päivämäärä Työnalle viikolla Varastoon viikolla Tuotekoodi ja tuotteen nimi. Värikoodi ja värin nimi. Päiväys, jolloin työ aloitetaan. Muoto ppkkvvvv. Lasketaan automaattisesti annetusta päivämäärästä. Viikkoa voi muuttaa. Muutos ei vaikuta päiväykseen eikä varastoon tuloviikkoon. Lasketaan automaattisesti annetusta päivämäärästä. Viikkoa voi muuttaa. Muutos ei vaikuta päiväykseen eikä työnalle ottoviikkoon. Neulosnro Neulosnumero voidaan syöttää tai hakea selailemalla. Jos yleisparametreissa on määritelty tuotekoodin purku, tuodaan tähän tuotekoodin ensimmäinen osa. Neulosperustiedoista haetaan neuloksen nimi omaan näyttökenttäänsä. Viimeistelykoodi Neulosnumero voidaan syöttää tai hakea selailemalla. Jos yleisparametreissa on määritelty tuotekoodin purku, tuodaan tähän tuotekoodin ensimmäinen osa. Neulosperustiedoista haetaan neuloksen nimi omaan näyttökenttäänsä. Se, mitä nimitystä toisesta neulosnumerosta käytetään, voidaan määritellä neulosperustietojen termit-valinnan takaa. Laminointikoodi Neulosnumero voidaan syöttää tai hakea selailemalla. Jos yleisparametreissa on määritelty tuotekoodin purku, tuodaan tähän tuotekoodin ensimmäinen osa. Neulosperustiedoista haetaan neuloksen nimi omaan näyttökenttäänsä. Nimitys määritellään neulosperustietojen termit-valinnan takaa. Valmistunut Varasto Yhteensä Rivi RullaID Neulosnro Viimeistelykoodi Laminointikoodi Paino Pituus Merkinnällä ilmoitetaan, onko työmääräin valmistunut kokonaan. Kun merkki asetetaan päälle, tuoteviikkotilaston tulossa määrät poistetaan (jos niitä on vielä tämän työmääräimen osalta jäljellä). Täpän voi ottaa pois päältä, jolloin ohjelma laskee uudelleen kesken olevan tuotannon ja päivittää tuoteviikkotilaston vastaavalle tasolle. Tässä annettua varastoa käytetään saapumisten kirjauksen yhteydessä oletusvarastona. Yhteensä määrä ilmaisee raakaneulosten kokonaismäärän, joka on varattu tälle työmääräimelle. Määrä on joko kiloja tai metrejä sen mukaan mikä on raakaneulosten mittayksikkö. Raaka-aineeksi valittujen rullien järjestysnumero taulukossa. Raakaneuloksen rullan tunnus. Raakaneulosrullalla olevan neuloksen tunnus. Raakaneulosrullalla oleva viimeistelykoodi. Raakaneulosrullalla oleva laminointikoodi. Valitun rullan paino. Pakollinen, jos yleisparametreissa on niin määritelty. Valitun rullan pituus. Pakollinen, jos yleisparametreissa on niin määritelty

35 Ruudun alaosassa olevaan taulukkoon raakaneulokset valitaan + -näppäimellä ( myös muiden kuin raakaneulosten valinta on mahdollista ). Valintaruutujen toiminnot on kuvattu erikseen myöhemmin. Kun käsittelyyn otettava pakka on valittu, sen painoa ja/tai pituutta voidaan muuttaa. Jos muutos tapahtuu ennen kuin valinta työmääräimelle on vahvistettu disketti-kuvakkeella, muodostetaan pakalle uusi tunnus (rivi 2) lisäämällä nykyiseen rulla-id:hen väliviiva ja juokseva numero. Jos taas valinta oli jo vahvistettu eli muutetaan jo työmääräimelle otetun pakan tietoja, jää alkuperäinen pakkanumero työmääräimelle ja varastoon palautettavalle määrälle muodostetaan uusi koodi. Jos rulla poistetaan kokonaan työmääräimeltä, käytetään rasti-kuvaketta. Varastoon palautettaessa alkuperäinen rulla-id säilyy ennallaan Uusi neulostyömääräin Ruudun toimintonapit OK Peruuta Haetaan yleisparametreissa määritellystä numerosarjasta seuraava vapaa numero. Hyväksytään uusi työmääräin. Palataan edelliseen ruutuun luomatta uutta työmääräintä.. Siirrytään edellä valitun tyyppisten työmääräinten selailuun Työmääräin Esikäsittely Värjäys/viimeistys Lisäkäsittely Tiedot työmääräimeltä Uuden työmääräimen numero. Annetaan tai haetaan numerosarjasta. Työmääräimen tyyppi. Valitaan ennen kuin painetaan Uusi-näppäintä Työmääräin välilehdellä. Otsakkeeseen kuuluu kaksi kenttää, joissa ensimmäisessä valitaan työmääräimen tyyppi. Alasvetovalikossa on luetteloitu ne valinnat, jotka ovat käytettävissä. Oikeanpuoleiseen kenttään voi työmääräimen syöttää tai hakea selailulla. Selailuruudulla näytetään vain valitun tyypin työmääräimiä. Kun uusi työmääräin hyväksytään ilman pohjatietoja (numeroa ei ole), on 1. välilehden (Työmääräimet) tiedot syötettävä käsin. Jos pohjatiedot annetaan, täytetään ensimmäinen sivu automaattisesti tuote-ja aikatietojan osalta. Jos työmääräimen taustalta löytyy rullatietoja, ne tuodaan ehdotukseksi raaka-ainetaulukkoon Rullien valinta Rajausruutu

36 Ruudun toimintonapit Virkistää valintojen mukaan rullien tiedot ensimmäisellä välilehdellä. RullaID Raaka-ainerullan tunniste. Tuotetunnus Tuotekoodi ilman erottimia. Materiaali Materiaalin koodi. Neulosnro Neulosnumero. Väri Värirajaus voidaan tehdä luettelosta, jonka sisältö muodostetaan sen mukaan, mikä järjestys on valittu. Varasto Varasto täppä on määriteltävä, jos halutaan käyttää varastorajausta. Kun rasti on päällä, varastopaikka voidaan valita kaikista varastoista riippumatta varaston tyypistä. Hyllypaikka Hyllypaikka täppä on määriteltävä, jos halutaan käyttää hyllypaikkarajausta. Vasta tämän jälkeen hyllypaikka voidaan antaa. Tila Tilalla rajataan rullia sen mukaan, mikä on rullan käyttöaste. Käyttämättä valinta tuo vain rullat, joita ei ole kokonaan käytetty. Rullien valinta on hyvä käynnistää Rajaus-välilehden kautta. Tällä ruudulla voidaan valita pakkojen selailujärjestys ja varastopaikka ( vain jos Varaston edessä olevassa rasti on päällä ). Ruudulla on

37 lisäksi mahdollista rajata selailtavaa aineistoa antamalla valittua järjestystä vastaavan rullan, tuotteen, materiaalin tai neuloksen koodi. Valinnalla Käyttämättä Käytetty Kaikki voidaan vaikuttaa rullan tilan avulla selailtaviin määriin. Mikäli jokin pakka on jo aiemmin kiinnitetty jollekin neulostyömääräimelle, se ei näy valintaruudulla, eikä uutta kiinnitystä saa hyväksyttyä. Työmääräinnumero päivitetään valituille raakaneulosrullille työmääräimen tallennuksen yhteydessä. Ruudun toimintonapit Poimi Valitaan aktiivinen rivi työmääräimelle. Kontrolli siirtyy työmääräimen syöttöön ensimmäiselle välilehdelle. RullaID Raaka-ainerullan tunniste. Tila Rullan käyttöastetta kuvaava tilakoodi. 0 = käyttämättä, 1 = osittain käytetty ja 9 = kokonaan käytetty Tuote Tuotekoodi erottimineen. Väri Tuotteen värikoodi Neulosnro Neulosnumero. Viimeistelykoodi Neulostuotteen toinen osa. Kentän otsikko on määriteltävissä neulosperustiedoissa (Termit). Laminointikoodi Neulostuotteen kolmas osa. Kentän otsikko on määriteltävissä neulosperustiedoissa (Termit)

38 Väri Neuloksen värikoodi. Materiaali Materiaalin koodi Väri Materiaalin väri Varasto Varastopaikan koodi. Hyllypaikka Hyllypaikan koodi. Määrä/paino Neulosrullan alkuperäinen paino kiloina. Käytetty/paino Rullasta aiemmin käyttöön otettu määrä kiloina. Varattu/paino Ei käytössä toistaiseksi. Jäljellä/paino Määrä, joka on jäljellä alkuperäisestä määrästä. Määrä/Pituus Neulosrullan alkuperäinen pituus metreinä. Käytetty/Pituus Rullasta aiemmin käyttöön otettu määrä metreinä. Varattu/Pituus Ei käytössä toistaiseksi. Jäljellä/Pituus Määrä, joka on jäljellä alkuperäisestä määrästä. Muuntokerroin Paino- ja pituusarvojen välinen suhde. Leveys Rullalle tarkastusvaiheessa tai varastoon kirjauksessa ilmoitettu leveys. Neulostyömääräin Neulontatyömääräimen numero Päivämäärä Työmääräimen viimeinen muutosaika. Viimeistelytyömääräin Esikäsittelytyömääräimen numero Päivämäärä Työmääräimelle annettu päivämäärä (työn aloitusaika) Värjäystyömääräin Värjäys/viimeistystyömääräimen numero. Päivämäärä Työmääräimelle annettu päivämäärä (työn aloitusaika) Laminointityömääräin Laminointityömääräimen numero. Päivämäärä Työmääräimelle annettu päivämäärä (työn aloitusaika) Kenttänimet Valinnalla voidaan muuttaa ruudun näkymää. Tuotevalinta tuo rullaid- ja tilasarakkeen viereen tuotekoodin ja poistaa materiaalitiedot näytöstä. Materiaalivalinta poistaa tuotteen tuo materiaalitiedot näkyviin. Määrät Valitaan tarkasteluun pituus, paino tai molemmat

39 Ruudun toimintonapit Poista Jaa Uusi Tallenna Siirrytään kirjaamaan rullan virheitä. Tulostetaan pakkalappu esikatseluruudulle. Poistetaan näytössä olevan rulla. Poisto pyydetään vielä varmistamaan. Valinnalla voidaan näytöllä oleva rulla jakaa kahteen osaan. Ohjelma numeroi uuden rullan lisäämällä alkuperäisen rullaid:n perään lisäosion, joka osoittaa jaon järjestysnumeron. Esimerkiksi kun rulla jaetaan, muodostuu ensimmäisen jaon tuloksena uusi rulla, jonka koodi on Jos näistä rullista toinen jaetaan vielä uudelleen, muodostuva rullaid on Jaossa rullan alkuperäinen koko säilyy ennallaan, mutta käytetty määrä kasvaa ja tilakoodi muuttuu ykköseksi (tai yhdeksäksi, jos käytetään kokonaan). Luodaan kokonaan uusi rulla. Pakollisia kenttiä ovat tuote, varasto, laatuluokka, selite, paino ja/tai pituus. Tallennetaan muuttuneet tiedot. RullaID Tila Raaka-ainerullan tunniste, neuloksen tilakoodi (ei pakollinen) ja neulontakoneen tunnus (ei pakollinen). Neuloksen tilakoodi kuvaa rullan vaihetta tuotannossa. Rullan käyttöastetta kuvaava tilakoodi. 0 = käyttämättä, 1 = osittain

40 Tuote Väri käytetty ja 9 = kokonaan käytetty. Jos rullan tila on 2, mikä tarkoittaa, että se on lähetetty, ilmestyy Tila-kentän viereen Palautus-näppäin, jolla on mahdollista muuttaa rullan tila takaisin nollaksi (määrät palautetaan varastoon). Tuotekoodi (pakollinen kenttä) Tuotteen värikoodi Neulosnro Neulosnumero. Viimeistelykoodi Neulostuotteen toinen osa. Kentän otsikko on määriteltävissä neulosperustiedoissa (Termit). Laminointikoodi Neulostuotteen kolmas osa. Kentän otsikko on määriteltävissä neulosperustiedoissa (Termit). Väri Neuloksen värikoodi. Materiaali Materiaalin koodi Väri Materiaalin väri Varasto Varastopaikan koodi. (pakollinen) Laatuluokka Valitaan neulosperustiedoissa annetuista laatuluokista. (pakollinen) Hyllypaikka Hyllypaikan koodi. 1 Huomautus Vapaata tekstiä. Tulostuu mm. neuloskortille ja pakkalapulle 2 Huomautus Vapaata tekstiä. Tulostuu mm. neuloskortille ja pakkalapulle 3 Huomautus Vapaata tekstiä. Tulostuu mm. neuloskortille ja pakkalapulle Määrä/paino Neulosrullan alkuperäinen paino kiloina. (pakollinen, jos parametreissa niin määritelty). Määrä/Pituus Neulosrullan alkuperäinen pituus metreinä. (pakollinen, jos parametreissa niin määritelty). Käytetty/Pituus Rullasta aiemmin käyttöön otettu määrä metreinä. Käytetty/paino Rullasta aiemmin käyttöön otettu määrä kiloina. Varattu/paino Ei käytössä toistaiseksi. Varattu/Pituus Ei käytössä toistaiseksi. Jäljellä/paino Määrä, joka on jäljellä alkuperäisestä määrästä. Jäljellä/Pituus Määrä, joka on jäljellä alkuperäisestä määrästä. Muuntokerroin Paino- ja pituusarvojen välinen suhde. Lasketaan alkuperäisistä määrätiedoista. Neulostyömääräin Neulontatyömääräimen numero Nro Päivämäärä Työmääräimen viimeinen muutosaika. Esikäsittely/ Nro Esikäsittelytyömääräimen numero Päivämäärä Työmääräimelle annettu päivämäärä (työn aloitusaika) Värjäys/Viimeistys Värjäys/viimeistystyömääräimen numero. Nro Päivämäärä Työmääräimelle annettu päivämäärä (työn aloitusaika) Lisäkäsittely Lisäkäsittelytyömääräimen numero. Päivämäärä Työmääräimelle annettu päivämäärä (työn aloitusaika) Selite Vapaata tekstiä (pakollinen kenttä) Virheet Erillisessä ikkunassa voidaan kirjata virheiden lukumäärä. Ruudulla voidaan pakka poistaa, jakaa osiin tai tehdä kokonaan uusi pakka. Otsikkotiedoissa on pakan koodi, neuloksen tila ja koneen tunnus. Tilakoodi ilmaisee pakan käytön astetta eli 0 käyttämättä, 1 käytetty osittain ja 9 kokonaan käytetty
