3 XA XA Edelläkävijä hitsauksessa ja leikkauksessa Yli sadan vuoden ajan ESAB on toiminut hitsaus ja leikkausteknologian ja sen kehittämisen edelläkävijänä ja johtajana. Oscar Kjellberg keksi tuolloin päällystetyn puikon ja perusti Elektriska Svetsningsaktiebolaget nimisen yrityksen (ESAB) vuonna Nykyisin ESABissa yhdistyvät maailmanjohtajuus ja maailmanlaajuinen sovellusasiantuntijuus. ESAB on keskittänyt hitsauskoneiden ja lisäaineiden tutkimus ja kehitysosastonsa Göteborgiin ja tarjoaa täydellisen valikoiman hitsauskoneita MIG/MAG, TIG ja puikkohitsaukseen sekä laitteita plasmaleikkaukseen. Myös automaatiotuotteidemme valikoima on laaja. Kaikki tuotteet on tarkkaan testattu, mistä syystä tuotteet ovat pitkäikäisiä. Laadukkaiden tuotteiden ja palveluiden toimittaminen on toimintamme ydin. Tämä ajattelu näkyy tuotantoprosessistamme aina jälleenmyyjiimme saakka eri puolilla maailmaa. Olemme maailman johtava hitsaustuotteiden toimittaja, koska kehitämme hitsausja leikkausprosesseja jatkuvasti. Tässä kuvastossa esittelemme hitsauslaitteiden valikoimamme, virtalähteet, langansyöttölaitteet, hitsauspistoolit, plasmaleikkauslaitteet sekä automaatiotuotteet. Muut kuvastomme esittelevät laajat hitsausvaruste ja kaasuhitsausvalikoimamme. Kaasuhitsaus ja kaasuleikkaus Gassvetsning och gasskärning TUOTELUETTELO 2010 PRODUKTKATALOG 2010 Hitsausvarusteet Skyddsutrustning och svetstillbehör HENKILÖKOHTAISET SUOJAIMET MUUT VARUSTEET TUOTELUETTELO 2010 PRODUKTKATALOG 2010 Tuotenumero XA Tuotenumero XA

4 Puikkohitsaus

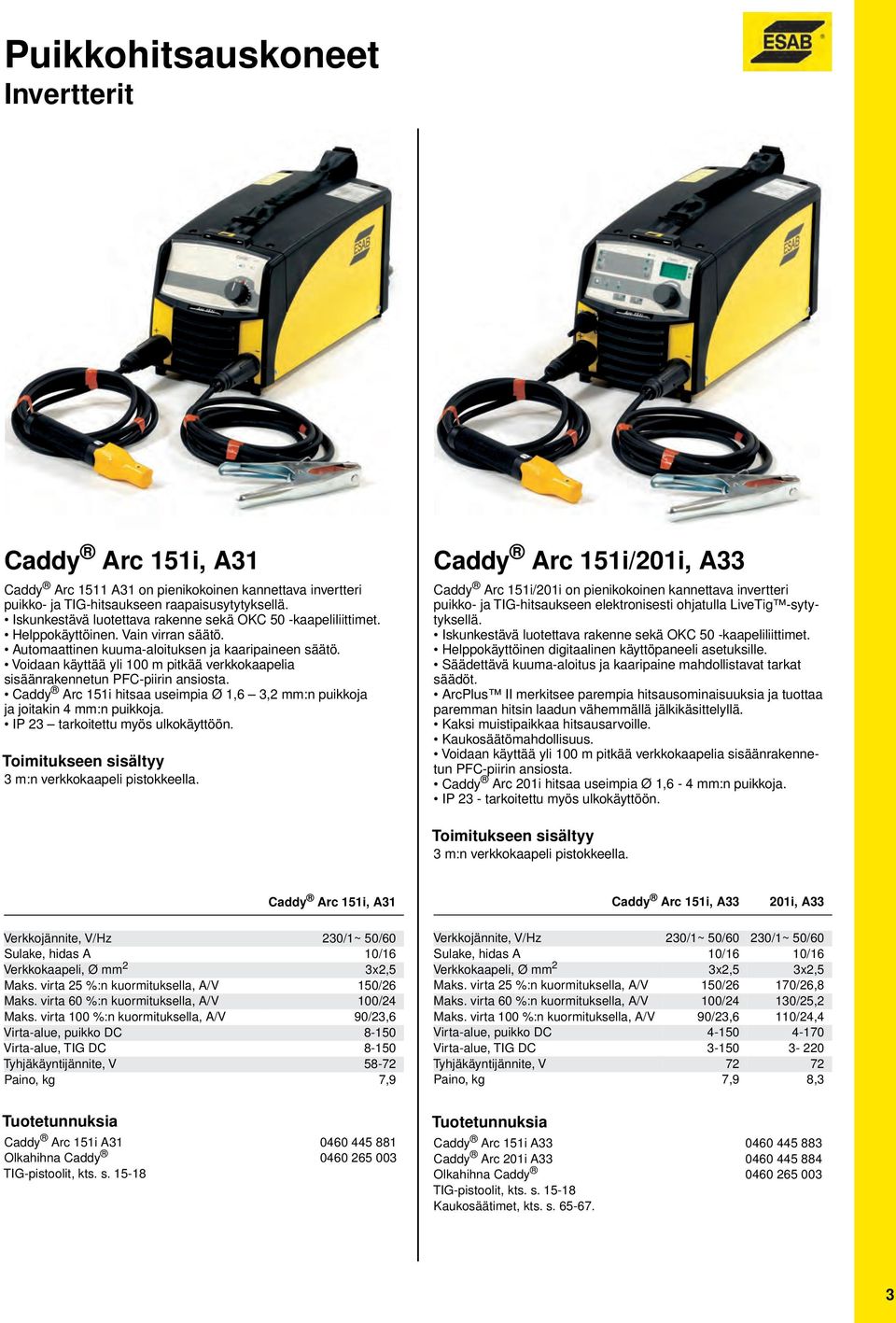

5 Puikkohitsauskoneet Invertterit Caddy Arc 151i, A31 Caddy Arc 1511 A31 on pienikokoinen kannettava invertteri puikko ja TIGhitsaukseen raapaisusytytyksellä. Iskunkestävä luotettava rakenne sekä OKC 50 kaapeliliittimet. Helppokäyttöinen. Vain virran säätö. Automaattinen kuumaaloituksen ja kaaripaineen säätö. Voidaan käyttää yli 100 m pitkää verkkokaapelia sisäänrakennetun PFCpiirin ansiosta. Caddy Arc 151i hitsaa useimpia Ø 1,6 3,2 mm:n puikkoja ja joitakin 4 mm:n puikkoja. IP 23 tarkoitettu myös ulkokäyttöön. Toimitukseen sisältyy 3 m:n verkkokaapeli pistokkeella. Caddy Arc 151i/201i, A33 Caddy Arc 151i/201i on pienikokoinen kannettava invertteri puikko ja TIGhitsaukseen elektronisesti ohjatulla LiveTig sytytyksellä. Iskunkestävä luotettava rakenne sekä OKC 50 kaapeliliittimet. Helppokäyttöinen digitaalinen käyttöpaneeli asetuksille. Säädettävä kuumaaloitus ja kaaripaine mahdollistavat tarkat säädöt. ArcPlus II merkitsee parempia hitsausominaisuuksia ja tuottaa paremman hitsin laadun vähemmällä jälkikäsittelyllä. Kaksi muistipaikkaa hitsausarvoille. Kaukosäätömahdollisuus. Voidaan käyttää yli 100 m pitkää verkkokaapelia sisäänrakennetun PFCpiirin ansiosta. Caddy Arc 201i hitsaa useimpia Ø 1,6 4 mm:n puikkoja. IP 23 tarkoitettu myös ulkokäyttöön. Toimitukseen sisältyy 3 m:n verkkokaapeli pistokkeella. Caddy Arc 151i, A31 Caddy Arc 151i, A33 201i, A33 Verkkojännite, V/Hz 230/1~ 50/60 Sulake, hidas A 10/16 Verkkokaapeli, Ø mm 2 3x2,5 Maks. virta 25 %:n kuormituksella, A/V 150/26 Maks. virta 60 %:n kuormituksella, A/V 100/24 Maks. virta 100 %:n kuormituksella, A/V 90/23,6 Virtaalue, puikko DC 8150 Virtaalue, TIG DC 8150 Tyhjäkäyntijännite, V 5872 Paino, kg 7,9 Verkkojännite, V/Hz 230/1~ 50/60 230/1~ 50/60 Sulake, hidas A 10/16 10/16 Verkkokaapeli, Ø mm 2 3x2,5 3x2,5 Maks. virta 25 %:n kuormituksella, A/V 150/26 170/26,8 Maks. virta 60 %:n kuormituksella, A/V 100/24 130/25,2 Maks. virta 100 %:n kuormituksella, A/V 90/23,6 110/24,4 Virtaalue, puikko DC Virtaalue, TIG DC Tyhjäkäyntijännite, V Paino, kg 7,9 8,3 Caddy Arc 151i A Olkahihna Caddy TIGpistoolit, kts. s Caddy Arc 151i A Caddy Arc 201i A Olkahihna Caddy TIGpistoolit, kts. s Kaukosäätimet, kts. s

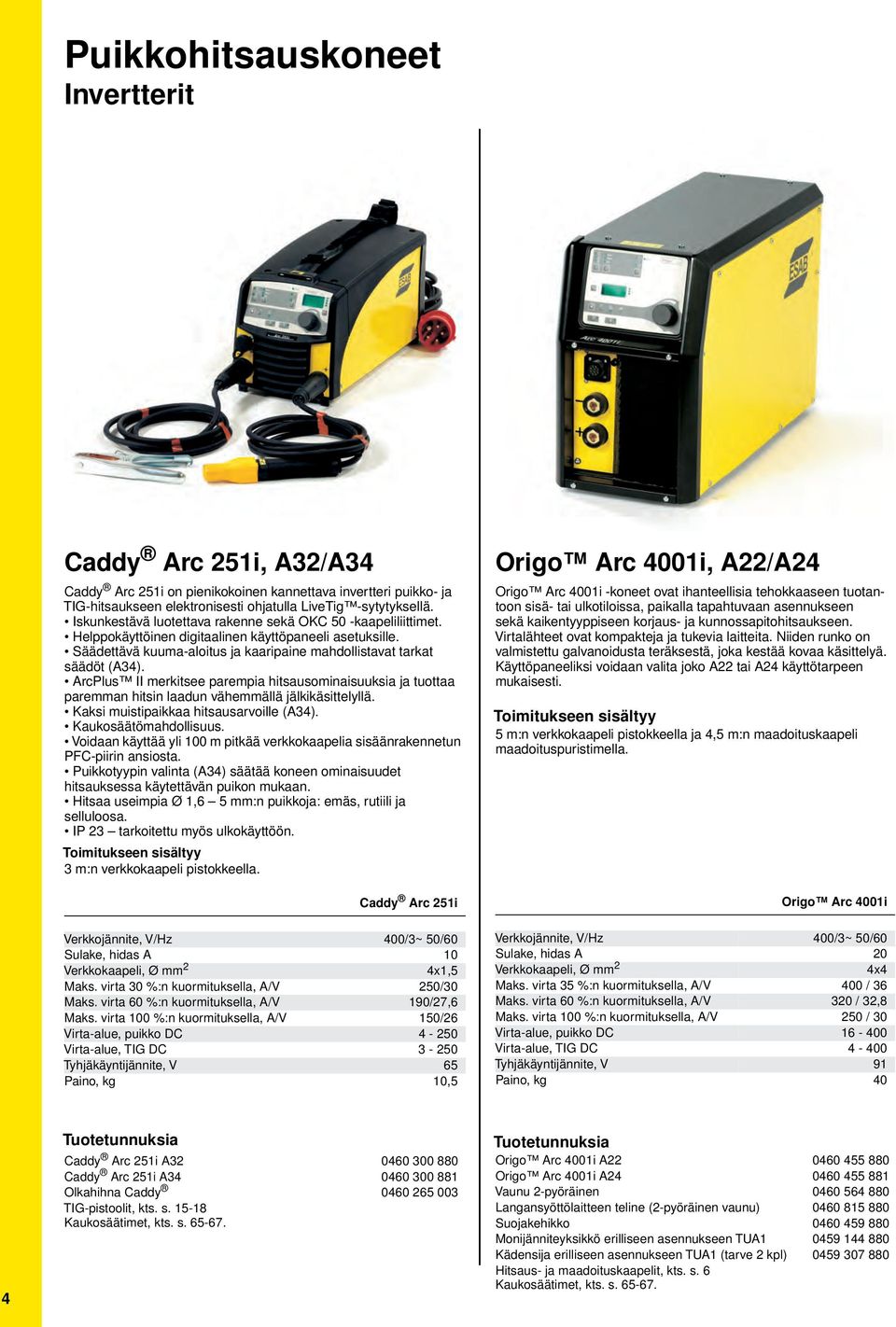

6 Puikkohitsauskoneet Invertterit Caddy Arc 251i, A32/A34 Caddy Arc 251i on pienikokoinen kannettava invertteri puikko ja TIGhitsaukseen elektronisesti ohjatulla LiveTig sytytyksellä. Iskunkestävä luotettava rakenne sekä OKC 50 kaapeliliittimet. Helppokäyttöinen digitaalinen käyttöpaneeli asetuksille. Säädettävä kuumaaloitus ja kaaripaine mahdollistavat tarkat säädöt (A34). ArcPlus II merkitsee parempia hitsausominaisuuksia ja tuottaa paremman hitsin laadun vähemmällä jälkikäsittelyllä. Kaksi muistipaikkaa hitsausarvoille (A34). Kaukosäätömahdollisuus. Voidaan käyttää yli 100 m pitkää verkkokaapelia sisäänrakennetun PFCpiirin ansiosta. Puikkotyypin valinta (A34) säätää koneen ominaisuudet hitsauksessa käytettävän puikon mukaan. Hitsaa useimpia Ø 1,6 5 mm:n puikkoja: emäs, rutiili ja selluloosa. IP 23 tarkoitettu myös ulkokäyttöön. Toimitukseen sisältyy 3 m:n verkkokaapeli pistokkeella. Caddy Arc 251i Origo Arc 4001i, A22/A24 Origo Arc 4001i koneet ovat ihanteellisia tehokkaaseen tuotantoon sisä tai ulkotiloissa, paikalla tapahtuvaan asennukseen sekä kaikentyyppiseen korjaus ja kunnossapitohitsaukseen. Virtalähteet ovat kompakteja ja tukevia laitteita. Niiden runko on valmistettu galvanoidusta teräksestä, joka kestää kovaa käsittelyä. Käyttöpaneeliksi voidaan valita joko A22 tai A24 käyttötarpeen mukaisesti. Toimitukseen sisältyy 5 m:n verkkokaapeli pistokkeella ja 4,5 m:n maadoituskaapeli maadoituspuristimella. Origo Arc 4001i Verkkojännite, V/Hz 400/3~ 50/60 Sulake, hidas A 10 Verkkokaapeli, Ø mm 2 4x1,5 Maks. virta 30 %:n kuormituksella, A/V 250/30 Maks. virta 60 %:n kuormituksella, A/V 190/27,6 Maks. virta 100 %:n kuormituksella, A/V 150/26 Virtaalue, puikko DC Virtaalue, TIG DC Tyhjäkäyntijännite, V 65 Paino, kg 10,5 Verkkojännite, V/Hz 400/3~ 50/60 Sulake, hidas A 20 Verkkokaapeli, Ø mm 2 4x4 Maks. virta 35 %:n kuormituksella, A/V 400 / 36 Maks. virta 60 %:n kuormituksella, A/V 320 / 32,8 Maks. virta 100 %:n kuormituksella, A/V 250 / 30 Virtaalue, puikko DC Virtaalue, TIG DC Tyhjäkäyntijännite, V 91 Paino, kg 40 4 Caddy Arc 251i A Caddy Arc 251i A Olkahihna Caddy TIGpistoolit, kts. s Kaukosäätimet, kts. s Origo Arc 4001i A Origo Arc 4001i A Vaunu 2pyöräinen Langansyöttölaitteen teline (2pyöräinen vaunu) Suojakehikko Monijänniteyksikkö erilliseen asennukseen TUA Kädensija erilliseen asennukseen TUA1 (tarve 2 kpl) Hitsaus ja maadoituskaapelit, kts. s. 6 Kaukosäätimet, kts. s

7 Puikkohitsauskoneet Tasasuuntaajat Origo Arc 250/300/400 Alhainen investointikustannus ampeeria kohti Ei elektroniikkaa etu esim. kaukomailla Monijänniteversiot saatavissa Täyttää eurooppalaiset standardit CEmerkitty Tuottaa tasavirtaa hitsaa useimpia materiaaleja Voidaan käyttää myös Citoflexselluloosapuikkoja Suunniteltu pölyiseen ja ahtaaseeen ympäristöön Smerkitty. Toimitukseen sisältyy Pyörät, aisa ja 3 m:n verkkokaapeli. Origo Arc 410c/650c/810c Origo Arc 410c, 650c ja 810c koneet ovat tukevia ja vankkoja Choppervirtalähteitä raskaaseen puikkohitsaukseen, TIGhitsaukseen ja hiilikaaritalttaukseen. Koneissa on kestävä metallirunko. Suuret pyörät tekevät niistä helposti siirrettäviä. Näitä koneita suositellaankin käytettäväksi erityisesti erittäin vaativissa ja kovissa ympäristöissä. Toimitukseen sisältyy Kaksi OKC 50kaapeliliitintä, pyörät, asennussarja ja käyttöohje. Origo Arc Verkkojännite, V/Hz 400/3~ 50/60 400/3~ 50/60 400/3~ 50/60 Sulake, hidas A Virtaalue, puikko DC Tyhjäkäyntijännite, V Paino, kg Origo Arc 410c 650c 810c Verkkojännite, V/Hz 230/400415/500 V, 3~50 Hz, 230/440460/550 V, 3~60 Hz Sulake, hidas A Verkkokaapeli, Ø mm 2 4x4 4x10 4x10 Maks. virta 35 %:n 400/ / / 44 kuormituksella, A/V Maks. virta 60 %:n 310/ / / 44 kuormituksella, A/V Maks. virta 100 %:n 240/30 400/ / 40 kuormituksella, A/V Virtaalue, A/V 20/20 400/36 20/20 650/44 20/20 800/44 Tyhjäkäyntijännite, V Paino, kg Origo Arc Origo Arc Origo Arc Origo Arc 250 (230/400/500/550 V, 50/60Hz) Origo Arc 300 (230/400/500/550 V, 50/60Hz) Origo Arc 400 (230/400/500/550 V, 50/60Hz) Origo Arc 410c, A12 offshore Origo Arc 650c, A12 offshore Origo Arc 810c, A12 offshore N02 langaton kaukosäädin (paneelille A12)

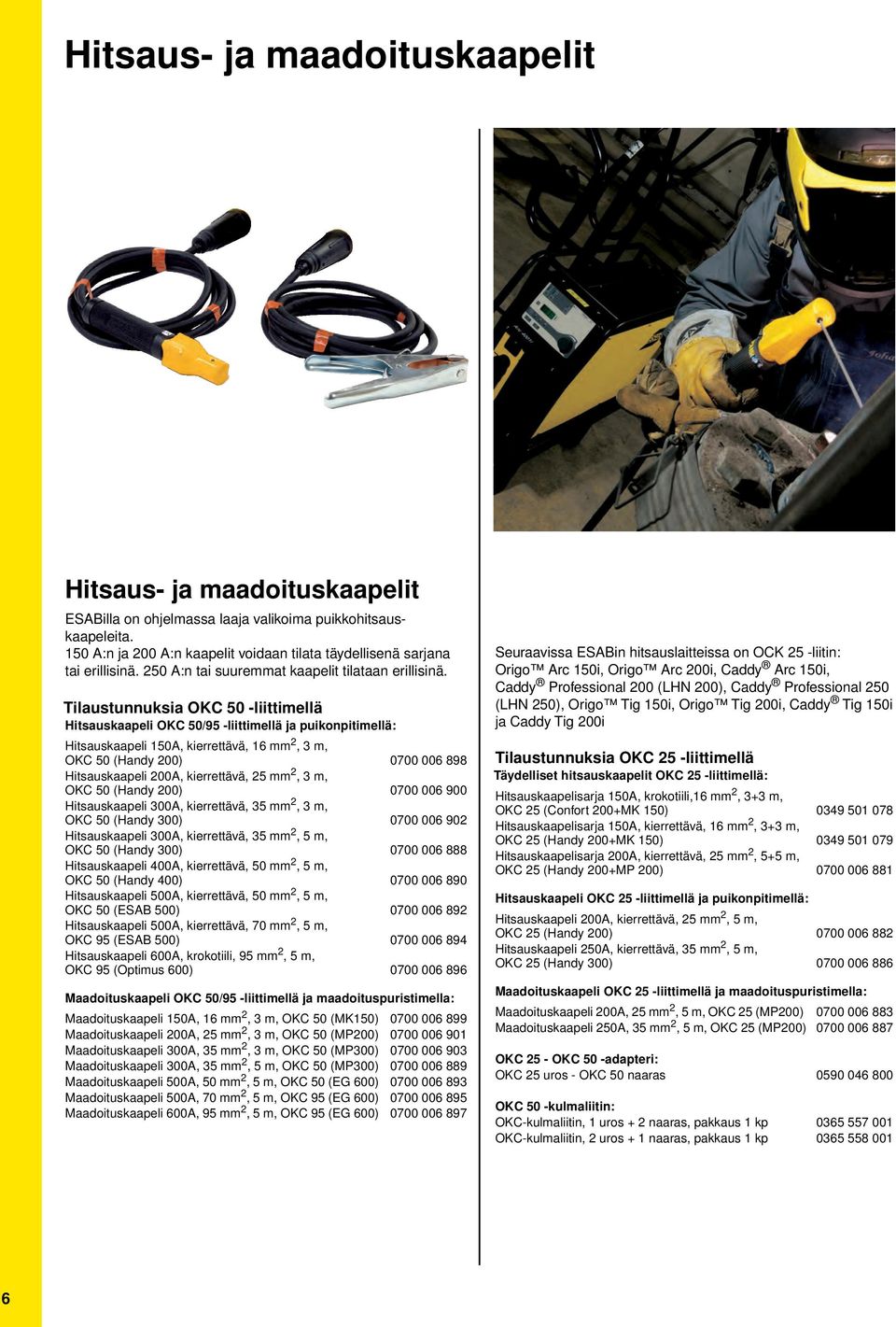

8 Hitsaus ja maadoituskaapelit Hitsaus ja maadoituskaapelit ESABilla on ohjelmassa laaja valikoima puikkohitsauskaapeleita. 150 A:n ja 200 A:n kaapelit voidaan tilata täydellisenä sarjana tai erillisinä. 250 A:n tai suuremmat kaapelit tilataan erillisinä. Tilaustunnuksia OKC 50 liittimellä Hitsauskaapeli OKC 50/95 liittimellä ja puikonpitimellä: Hitsauskaapeli 150A, kierrettävä, 16 mm 2,3m, OKC 50 (Handy 200) Hitsauskaapeli 200A, kierrettävä, 25 mm 2,3m, OKC 50 (Handy 200) Hitsauskaapeli 300A, kierrettävä, 35 mm 2,3m, OKC 50 (Handy 300) Hitsauskaapeli 300A, kierrettävä, 35 mm 2,5m, OKC 50 (Handy 300) Hitsauskaapeli 400A, kierrettävä, 50 mm 2,5m, OKC 50 (Handy 400) Hitsauskaapeli 500A, kierrettävä, 50 mm 2,5m, OKC 50 (ESAB 500) Hitsauskaapeli 500A, kierrettävä, 70 mm 2,5m, OKC 95 (ESAB 500) Hitsauskaapeli 600A, krokotiili, 95 mm 2,5m, OKC 95 (Optimus 600) Maadoituskaapeli OKC 50/95 liittimellä ja maadoituspuristimella: Maadoituskaapeli 150A, 16 mm 2, 3 m, OKC 50 (MK150) Maadoituskaapeli 200A, 25 mm 2, 3 m, OKC 50 (MP200) Maadoituskaapeli 300A, 35 mm 2, 3 m, OKC 50 (MP300) Maadoituskaapeli 300A, 35 mm 2, 5 m, OKC 50 (MP300) Maadoituskaapeli 500A, 50 mm 2, 5 m, OKC 50 (EG 600) Maadoituskaapeli 500A, 70 mm 2, 5 m, OKC 95 (EG 600) Maadoituskaapeli 600A, 95 mm 2, 5 m, OKC 95 (EG 600) Seuraavissa ESABin hitsauslaitteissa on OCK 25 liitin: Origo Arc 150i, Origo Arc 200i, Caddy Arc 150i, Caddy Professional 200 (LHN 200), Caddy Professional 250 (LHN 250), Origo Tig 150i, Origo Tig 200i, Caddy Tig 150i ja Caddy Tig 200i Tilaustunnuksia OKC 25 liittimellä Täydelliset hitsauskaapelit OKC 25 liittimellä: Hitsauskaapelisarja 150A, krokotiili,16 mm 2, 3+3 m, OKC 25 (Confort 200+MK 150) Hitsauskaapelisarja 150A, kierrettävä, 16 mm 2, 3+3 m, OKC 25 (Handy 200+MK 150) Hitsauskaapelisarja 200A, kierrettävä, 25 mm 2, 5+5 m, OKC 25 (Handy 200+MP 200) Hitsauskaapeli OKC 25 liittimellä ja puikonpitimellä: Hitsauskaapeli 200A, kierrettävä, 25 mm 2,5m, OKC 25 (Handy 200) Hitsauskaapeli 250A, kierrettävä, 35 mm 2,5m, OKC 25 (Handy 300) Maadoituskaapeli OKC 25 liittimellä ja maadoituspuristimella: Maadoituskaapeli 200A, 25 mm 2, 5 m, OKC 25 (MP200) Maadoituskaapeli 250A, 35 mm 2, 5 m, OKC 25 (MP200) OKC 25 OKC 50 adapteri: OKC 25 uros OKC 50 naaras OKC 50 kulmaliitin: OKCkulmaliitin, 1 uros + 2 naaras, pakkaus 1 kp OKCkulmaliitin, 2 uros + 1 naaras, pakkaus 1 kp

9 Polttomoottorikäyttöiset hitsausgeneraattorit KHM 190 HS Bensiini Polttomoottorikäyttöinen generaattori, joka tuottaa hitsausvirtaa sekä 230 V:n (1v.) ja 400 V:n (3v.) käyttövirtaa. KHM 190 HS on vahva ja korkealaatuinen 190 A:n generaattori tasavirtahitsaukseen. Vaihtoehtoisesti käytössäsi on myös jopa 6 kva käyttövirtaa (vaihtovirtaa). KHM 190 HS hitsausgeneraattori on ihanteellinen kumppani äkillisissä korjaus ja asennustöissä, joissa verkkovirtaa ei ole saatavissa. KHM 190 HS on varustettu luotettavalla Hondan bensiinimoottorilla. Toimitukseen sisältyy Ympäri kiertävä suojakaari, 230 V:n (1v.) ja 400 V:n (3v.) EECpistokkeet. KHM 190 YS Diesel Polttomoottorikäyttöinen generaattori, joka tuottaa hitsausvirtaa sekä 230 V:n (1v.) ja 400 V:n (3v.) käyttövirtaa. KHM 190 YS on vahva ja korkealaatuinen 190 A:n generaattori tasavirtahitsaukseen. Vaihtoehtoisesti käytössäsi on myös jopa 6 kva käyttövirtaa (vaihtovirtaa). KHM 190 YS hitsausgeneraattori on ihanteellinen kumppani äkillisissä korjaus ja asennustöissä, joissa verkkovirtaa ei ole saatavissa. KHM 190 YS on varustettu hiljaisella ja tehokkaalla Yanmardieselmoottorilla, jossa on sähköstartti. Dieselmoottorin käyttökustannukset ovat alhaisemmat kuin bensiinimoottorin. Samoin dieselmoottorissa voidaan käyttää samaa polttoainetta kuin esim. työkoneissa. Dieselpolttoaineella on myös korkeampi leimahtamislämpötila kuin bensiinillä ja siten dieselmoottori on turvallisempi ratkaisu ääriolosuhteissa. Toimitukseen sisältyy Ympäri kiertävä suojakaari, 230 V:n (1v.) ja 400 V:n (3v.) EECpistokkeet. KHM 190 HS Virtaalue, puikko DC 20100, Maks. virta 35 %:n kuormituksella, A 190 Maks. virta 60 %:n kuormituksella, A 160 Maks. virta 100 %:n kuormituksella, A 120 Tyhjäkäyntijännite, V 98 Moottorityyppi Honda GX 390 Melutaso, DbA/LWA 73/98 Teho, hv/rpm 8,4/3000 Paino, kg 115 KHM 190 YS Virtaalue, puikko DC 20100, Maks. virta 35 %:n kuormituksella, A 190 Maks. virta 60 %:n kuormituksella, A 160 Maks. virta 100 %:n kuormituksella, A 120 Tyhjäkäyntijännite, V 98 Moottorityyppi Yanmar L 100 N Melutaso, DbA/LWA 73/100 Teho, hv/rpm 6,5/3000 Paino, kg 156 KHM 190 HS Vaunu Maadoitussarja Hitsauskaapeli 200A, kierrettävä, 5 m, OKC 50 (Handy 200) Maadoituskaapeli 200A, 5m, OKC 50 (MP 200) KHM 190 YS Vaunu Maadoitussarja Hitsauskaapeli 200A, kierrettävä, 5 m, OKC 50 (Handy 200) Maadoituskaapeli 200A, 5 m, OKC 50 (MP 200)

10 TIGhitsaus

11 TIGhitsauskoneet DC Caddy Tig 1500i/2200i, TA33 Caddy 1500i/2200i, TA 33, on pienikokoinen kannettava invertteri puikko ja TIGhitsaukseen HF tai LiftArc sytytyksellä. Iskunkestävä luotettava rakenne sekä OKC 50 kaapeliliittimet. Helppokäyttöinen digitaalinen käyttöpaneeli kaikille laadukkaan TIGhitsauksen edellyttämille asetuksille. Levypaksuuden asetus TIGhitsauksessa. Aseta levypaksuus ja kone säätää "loput". Säädettävä virran laskuaika ja kaasun jälkivirtaus. ArcPlus II merkitsee parempia hitsausominaisuuksia ja tuottaa paremman hitsin laadun vähemmällä jälkikäsittelyllä. Voidaan käyttää yli 100 m pitkää verkkokaapelia sisäänrakennetun PFCpiirin ansiosta. Caddy Tig 1500i hitsaa useimpia Ø 1,6 3,2 mm:n puikkoja ja joitakin 4 mm:n puikkoja. Caddy Tig 2200i hitsaa useimpia Ø 1,6 4 mm:n puikkoja. Toimitukseen sisältyy 3 m:n verkkokaapeli pistokkeella, 2 m:n kaasuletku kahdella letkukiristimellä. Caddy Tig 1500i 2200i Verkkojännite, V/Hz 230/1~ 50/60 230/1~ 50/60 Sulake, hidas A 10/16 16 Verkkokaapeli, Ø mm 2 3x2,5 3x2,5 Maks. virta 25 %:n kuormituksella, A/V 150/16 220/18,8 Maks. virta 60 %:n kuormituksella, A/V 120/14,8 150/16,0 Maks. virta 100 %:n kuormituksella, A/V 110/14,4 110/14,4 Virtaalue, TIG DC Virtaalue, puikko DC Tyhjäkäyntijännite, V Paino, kg 9,2 9,4 Caddy Tig 1500i, TA33 varustein sis. 3 m:n puikkohitsauskaapelit ja TXH 150, 4 m:n TIGpistoolin Caddy Tig 2200i, TA33 varustein sis. 3 m:n puikkohitsauskaapelit ja TXH 200, 4 m:n TIGpistoolin Caddy Tig 2200iw, TA33 varustein sis. jäähdytyslaitteen, 3 m:n puikkohitsauskaapelit ja TXH 250w, 4 m:n TIGpistoolin Caddy Tig 1500i, TA33 sis. 3 m:n maadoituskaapelin ja puristimen Caddy Tig 2200i, TA33 sis. 3 m:n maadoituskaapelin ja puristimen Caddy Tig 2200iw, TA33 sis. 3 m:n maadoituskaapelin ja puristimen Olkahihna Caddy TIGpistoolit, kts. s Vaunut, kts. s. 64. Kaukosäätimet, kts. s Caddy Tig 1500i/2200i, TA34 Caddy Tig 1500i/2200i, TA 34, on pienikokoinen kannettava invertteri puikko ja TIGhitsaukseen HF tai LiftArc sytytyksellä. Iskunkestävä luotettava rakenne sekä OKC 50 kaapeliliittimet. Helppokäyttöinen. Graafinen itseneuvova käyttöpaneeli vaativaan käyttöön. Kaukosäätömahdollisuus. Kaksi muistipaikkaa hitsausarvoille. Mikropulssi helpottaa erityisesti ohuiden materiaalien hitsausta. ArcPlus II merkitsee parempia hitsausominaisuuksia ja tuottaa paremman hitsin laadun vähemmällä jälkikäsittelyllä. Voidaan käyttää yli 100 m pitkää verkkokaapelia sisäänrakennetun PFCpiirin ansiosta. Caddy Tig 1500i hitsaa useimpia Ø 1,6 3,2 mm:n puikkoja ja joitakin 4 mm:n puikkoja. Caddy Tig 2200i hitsaa useimpia Ø 1,6 4 mm:n puikkoja. Toimitukseen sisältyy 3 m:n verkkokaapeli pistokkeella, 2 m:n kaasuletku kahdella letkukiristimellä. Caddy Tig 1500i 2200i Verkkojännite, V/Hz 230/1~ 50/60 230/1~ 50/60 Sulake, hidas A 10/16 16 Verkkokaapeli, Ø mm 2 3x2,5 3x2,5 Maks. virta 25 %:n kuormituksella, A/V 150/16 220/18,8 Maks. virta 60 %:n kuormituksella, A/V 120/14,8 150/16,0 Maks. virta 100 %:n kuormituksella, A/V 110/14,4 110/14,4 Virtaalue, TIG DC Virtaalue, puikko DC Tyhjäkäyntijännite, V Paino, kg 9,2 9,4 Caddy Tig 1500i, TA34 varustein sis. 3 m:n puikkohitsauskaapelit ja TXH 150, 4 m:n TIGpistoolin Caddy Tig 2200i, TA34 varustein sis. 3 m:n puikkohitsauskaapelit ja TXH 200, 4 m:n TIGpistoolin Caddy Tig 2200iw, TA34 varustein sis. jäähdytyslaitteen, 3 m:n puikkohitsauskaapelit ja TXH 250w, 4 m:n TIGpistoolin Caddy Tig 1500i, TA34 sis. 3 m:n maadoituskaapelin ja puristimen Caddy Tig 2200i, TA34 sis. 3 m:n maadoituskaapelin ja puristimen Caddy Tig 2200iw, TA34 sis. 3 m:n maadoituskaapelin ja puristimen Olkahihna Caddy TIGpistoolit, kts. s Vaunut, kts. s. 64. Kaukosäätimet, kts. s

12 TIGhitsauskoneet DC Origo Tig 3001i, TA23 Origo Tig 3001i koneen tukeva rakenne mahdollistaa hitsaamisen kaikkialla. Kone on helppokäyttöinen ja luotettava. Se soveltuu erinomaisesti sekä tuotanto että korjaushitsaukseen. Origo TA23 käyttöpaneelissa on TIGhitsaukseen sopivat perusasetukset. Paneeli antaa hyvän yleisnäkymän kaikista asetuksista, mikä tekee hitsauksesta nopeaa ja tehokasta. Origo Tig 3001i koneella voi hitsata vähintään 1,0 mm:n paksuista ruostumatonta ja seostamatonta terästä. Toimitukseen sisältyy 5 m:n verkkokaapeli pistokkeella, 2 m:n kaasuletku kahdella letkukiristimellä ja 4,5 m:n maadoituskaapeli maadoituspuristimella. Origo Tig 3001i, TA23 Verkkojännite, V/Hz 400/3~ 50/60 Sulake, hidas A 16 Verkkokaapeli, Ø mm 2 4x2,5 Maks. virta 35 %:n kuormituksella, A/V 300/22,0 Maks. virta 60 %:n kuormituksella, A/V 240/19,6 Maks. virta 100 %:n kuormituksella, A/V 200/18,0 Virran laskuaika, s 010 Virran nousuaika, s 010 Kaasun esivirtaus, s 05 Kaasun jälkivirtaus, s 025 Tyhjäkäyntijännite, V 67 Virtaalue, TIG DC 4300 Virtaalue, puikko DC Paino, kg 33 Origo Tig 3001i, TA24 Origo Tig 3001i, TA24, takaa turvalliset aloitukset ja vakaan valokaaren. Sillä voi hitsata kaikentyyppistä ruostumatonta ja seostamatonta terästä sekä useita muita materiaaleja, joiden paksuus on vähintään 0,5 mm. Oikeanlaatuinen tuottavuus on tärkeää. Origo TA24 käyttöpaneelissa on kaikki kehittyneeseen tasavirta ja pulssitighitsaukseen sekä puikkohitsaukseen tarvittavat toiminnot. Kaikki parametrit esitetään helposti ymmärrettävällä tavalla. Toimitukseen sisältyy 5 m:n verkkokaapeli pistokkeella, 2 m:n kaasuletku kahdella letkukiristimellä ja 4,5 m:n maadoituskaapeli maadoituspuristimella. Origo Tig 3001i, TA24 Verkkojännite, V/Hz 400/3~ 50/60 Sulake, hidas A 16 Verkkokaapeli, Ø mm 2 4x2,5 Maks. virta 35 %:n kuormituksella, A/V 300/22,0 Maks. virta 60 %:n kuormituksella, A/V 240/19,6 Maks. virta 100 %:n kuormituksella, A/V 200/18,0 Virran laskuaika, s 010 Virran nousuaika, s 010 Kaasun esivirtaus, s 05 Kaasun jälkivirtaus, s 025 Tyhjäkäyntijännite, V 67 Virtaalue, TIG DC 4300 Virtaalue, puikko DC Paino, kg 33 Origo Tig 3001i TA Origo Tig 3001iw TA23 (sis. CoolMidi 1000) Monijänniteyksikkö erilliseen asennukseen TUA Kädensija erilliseen asennukseen TUA1 (tarve 2 kpl) TIGpistoolit, kts. s Vaunut, kts. s. 64 Kaukosäätimet, kts. s Origo Tig 3001i TA Origo Tig 3001iw TA24 (sis. CoolMidi 1000) Monijänniteyksikkö erilliseen asennukseen TUA Kädensija erilliseen asennukseen TUA1 (tarve 2 kpl) TIGpistoolit, kts. s Vaunut, kts. s. 64 Kaukosäätimet, kts. s

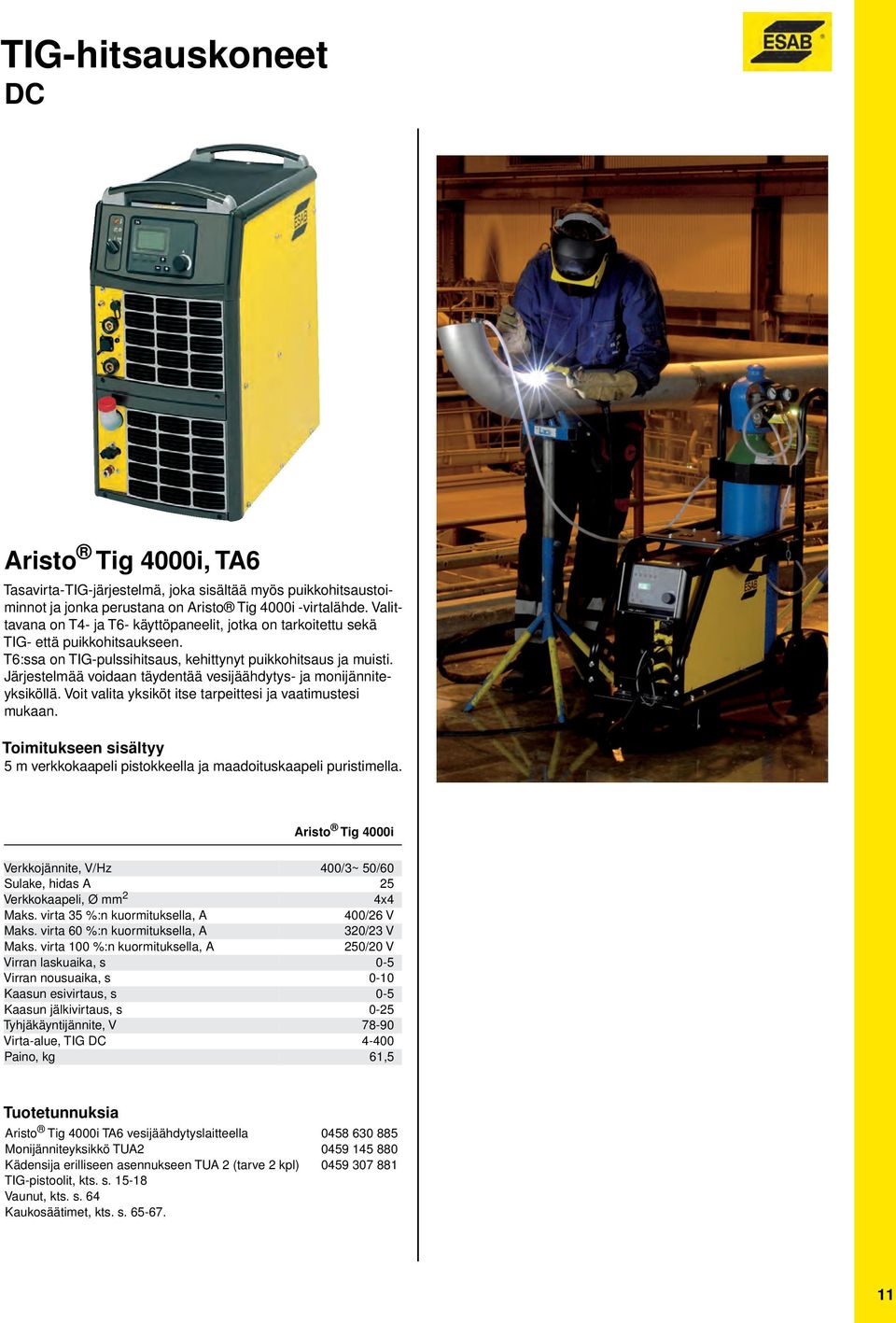

13 TIGhitsauskoneet DC Aristo Tig 4000i, TA6 TasavirtaTIGjärjestelmä, joka sisältää myös puikkohitsaustoiminnot ja jonka perustana on Aristo Tig 4000i virtalähde. Valittavana on T4 ja T6 käyttöpaneelit, jotka on tarkoitettu sekä TIG että puikkohitsaukseen. T6:ssa on TIGpulssihitsaus, kehittynyt puikkohitsaus ja muisti. Järjestelmää voidaan täydentää vesijäähdytys ja monijänniteyksiköllä. Voit valita yksiköt itse tarpeittesi ja vaatimustesi mukaan. Toimitukseen sisältyy 5 m verkkokaapeli pistokkeella ja maadoituskaapeli puristimella. Aristo Tig 4000i Verkkojännite, V/Hz 400/3~ 50/60 Sulake, hidas A 25 Verkkokaapeli, Ø mm 2 4x4 Maks. virta 35 %:n kuormituksella, A 400/26 V Maks. virta 60 %:n kuormituksella, A 320/23 V Maks. virta 100 %:n kuormituksella, A 250/20 V Virran laskuaika, s 05 Virran nousuaika, s 010 Kaasun esivirtaus, s 05 Kaasun jälkivirtaus, s 025 Tyhjäkäyntijännite, V 7890 Virtaalue, TIG DC 4400 Paino, kg 61,5 Aristo Tig 4000i TA6 vesijäähdytyslaitteella Monijänniteyksikkö TUA Kädensija erilliseen asennukseen TUA 2 (tarve 2 kpl) TIGpistoolit, kts. s Vaunut, kts. s. 64 Kaukosäätimet, kts. s

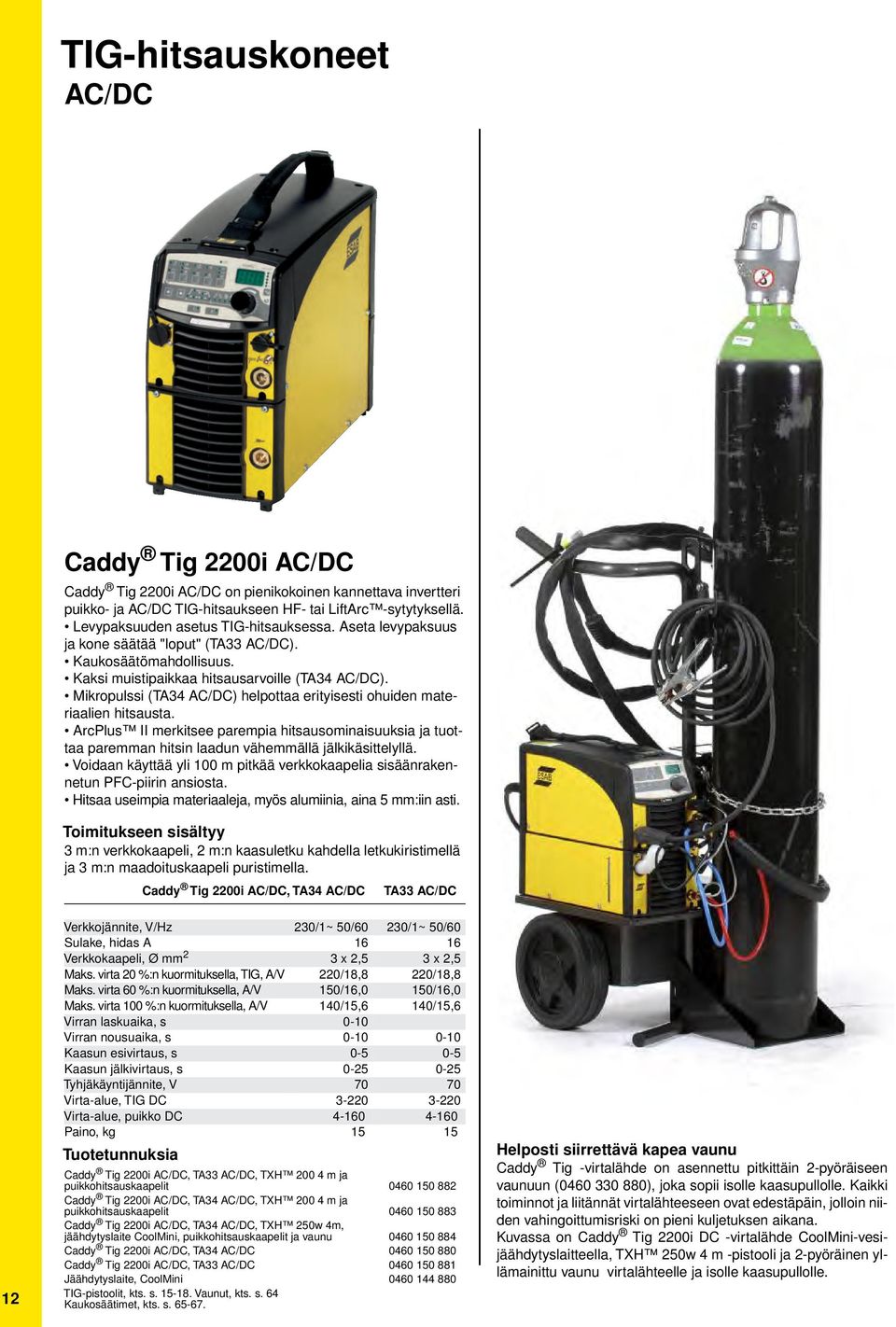

14 TIGhitsauskoneet AC/DC 12 Caddy Tig 2200i AC/DC Caddy Tig 2200i AC/DC on pienikokoinen kannettava invertteri puikko ja AC/DC TIGhitsaukseen HF tai LiftArc sytytyksellä. Levypaksuuden asetus TIGhitsauksessa. Aseta levypaksuus ja kone säätää "loput" (TA33 AC/DC). Kaukosäätömahdollisuus. Kaksi muistipaikkaa hitsausarvoille (TA34 AC/DC). Mikropulssi (TA34 AC/DC) helpottaa erityisesti ohuiden materiaalien hitsausta. ArcPlus II merkitsee parempia hitsausominaisuuksia ja tuottaa paremman hitsin laadun vähemmällä jälkikäsittelyllä. Voidaan käyttää yli 100 m pitkää verkkokaapelia sisäänrakennetun PFCpiirin ansiosta. Hitsaa useimpia materiaaleja, myös alumiinia, aina 5 mm:iin asti. Toimitukseen sisältyy 3 m:n verkkokaapeli, 2 m:n kaasuletku kahdella letkukiristimellä ja 3 m:n maadoituskaapeli puristimella. Caddy Tig 2200i AC/DC, TA34 AC/DC TA33 AC/DC Verkkojännite, V/Hz 230/1~ 50/60 230/1~ 50/60 Sulake, hidas A Verkkokaapeli, Ø mm 2 3 x 2,5 3 x 2,5 Maks. virta 20 %:n kuormituksella, TIG, A/V 220/18,8 220/18,8 Maks. virta 60 %:n kuormituksella, A/V 150/16,0 150/16,0 Maks. virta 100 %:n kuormituksella, A/V 140/15,6 140/15,6 Virran laskuaika, s 010 Virran nousuaika, s Kaasun esivirtaus, s Kaasun jälkivirtaus, s Tyhjäkäyntijännite, V Virtaalue, TIG DC Virtaalue, puikko DC Paino, kg Caddy Tig 2200i AC/DC, TA33 AC/DC, TXH 200 4mja puikkohitsauskaapelit Caddy Tig 2200i AC/DC, TA34 AC/DC, TXH 200 4mja puikkohitsauskaapelit Caddy Tig 2200i AC/DC, TA34 AC/DC, TXH 250w 4m, jäähdytyslaite CoolMini, puikkohitsauskaapelit ja vaunu Caddy Tig 2200i AC/DC, TA34 AC/DC Caddy Tig 2200i AC/DC, TA33 AC/DC Jäähdytyslaite, CoolMini TIGpistoolit, kts. s Vaunut, kts. s. 64 Kaukosäätimet, kts. s Helposti siirrettävä kapea vaunu Caddy Tig virtalähde on asennettu pitkittäin 2pyöräiseen vaunuun ( ), joka sopii isolle kaasupullolle. Kaikki toiminnot ja liitännät virtalähteeseen ovat edestäpäin, jolloin niiden vahingoittumisriski on pieni kuljetuksen aikana. Kuvassa on Caddy Tig 2200i DC virtalähde CoolMinivesijäähdytyslaitteella, TXH 250w 4 m pistooli ja 2pyöräinen yllämainittu vaunu virtalähteelle ja isolle kaasupullolle.

15 TIGhitsauskoneet AC/DC Origo Tig 3000i AC/DC, TA24 AC/DC Origo Tig 3000i AC/DC, TA24 AC/DC tarjoaa erinomaiset aloitusominaisuudet, vakaan valokaaren ja korkealaatuiset hitsausominaisuudet kaikille materiaaleille. Suunniteltu korkealaatuiseen TIGhitsaukseen kaikilla materiaaleilla. QWave (kanttiaalto) erittäin hiljainen ja vakaa valokaari vaihtovirtahitsauksessa. ACtaajuuden ja balanssinsäätö helpottaa hitsisulan hallintaa. DChitsauksessa pulssitus mahdollistaa lämmöntuonnin kontrolloinnin. ESABin 2ohjelmatoiminto mahdollistaa esiasetukset hitsausarvoille ja niiden vaihdon hitsauksen aikana (taukovirta). Helppokäyttöinen. Kaikki hitsausarvot esitetään selkeällä tavalla. Puikkohitsaus. Kuumaaloitus, kaaripaine ja napaisuuden vaihto. Toimitukseen sisältyy 5 m:n verkkokaapeli pistokkeella, 2 m:n kaasuletku, 4,5 m:n maadoituskaapeli ja puristin. Origo Tig 3000i AC/DC Verkkojännite, V/Hz 400/3~ 50/60 Sulake, hidas A 20 Verkkokaapeli, Ø mm 2 4x2,5 Maks. virta 35 %:n kuormituksella, A 300 Maks. virta 60 %:n kuormituksella, A 240 Maks. virta 100 %:n kuormituksella, A 200 Virran laskuaika, s 010 Virran nousuaika, s 010 Kaasun esivirtaus, s 05 Kaasun jälkivirtaus, s 025 Tyhjäkäyntijännite, V 5464 Virtaalue, TIG DC 4300 Virtaalue, puikko DC Paino, kg 42 Origo Tig 3000i AC/DC, TA Jäähdytyslaite, CoolMidi Monijänniteyksikkö erilliseen asennukseen TUA Kädensija erilliseen asennukseen TUA1 (tarve 2 kpl) TIGpistoolit, kts. s Vaunut, kts. s. 64 Kaukosäätimet, kts. s Origo Tig 4300iw AC/DC, TA24 AC/DC Suunniteltu korkealaatuiseen TIGhitsaukseen kaikilla materiaaleilla. QWave (kanttiaalto) erittäin hiljainen ja vakaa valokaari vaihtovirtahitsauksessa. ACtaajuuden ja balanssinsäätö helpottaa hitsisulan hallintaa. DChitsauksessa pulssitus mahdollistaa lämmöntuonnin kontrolloinnin. ESAB LogicPump ELP varmistaa vesipumpun automaattisen käynnistyksen käytettäessä vesijäähdytteistä hitsauspistoolia. ESABin 2ohjelmatoiminto mahdollistaa esiasetukset hitsausarvoille ja niiden vaihdon hitsauksen aikana (taukovirta). Energiansäästötoiminto (puhallin ja vesipumppu käynnissä vain tarvittaessa) Helppokäyttöinen. Kaikki hitsausarvot esitetään selkeällä tavalla. Puikkohitsaus. Kuumaaloitus, kaaripaine ja napaisuuden vaihto. Toimitukseen sisältyy 5 m:n verkkokaapeli, 2 m:n kaasuletku letkuliittimin, maadoituskaapeli 5mjapuristin. Origo Tig 4300iw AC/DC Verkkojännite, V/Hz 400/3~ 50/60 Sulake, hidas A 35 Verkkokaapeli, Ø mm 2 4x4 Maks. virta 40 %:n kuormituksella, A/V 430/27,2 Maks. virta 60 %:n kuormituksella, A/V 400/26 Maks. virta 100 %:n kuormituksella, A/V 315/22,6 Virran laskuaika, s 010 Virran nousuaika, s 010 Kaasun esivirtaus, s 05 Kaasun jälkivirtaus, s 025 Tyhjäkäyntijännite, V 83 Virtaalue, TIG DC 4430 Virtaalue, puikko DC Paino, kg 95 Origo Tig 4300iw AC/DC, TA 24 AC/DC Monijänniteyksikkö TUA Kädensija erilliseen asennukseen TUA2 (tarve 2 kpl) TIGpistoolit, kts. s Vaunut, kts. s. 64 Kaukosäätimet, kts. s

16 Virtaussäädin TIGhitsaukseen Robustico 100 Flow Argon/Mix G Virtausmittari Rotam Plus G Tkappale ja sulkutulppa G Robustico 100 Flow säädintä suositellaan TIGhitsaukseen, kun vaatimuksena on, että suojakaasun virtausta voidaan säätää tarkasti. Kun työpaineeksi säädetään 2,5 baaria, saadaan hyvä kaasunvirtaus. Rotam Plus näyttää kaasuvirtauksen muodossa l/min (normaalisti 515 l/min). Rotam Plus täytyy liittää Tkappaleeseen ja sulkutulppaan. Tkappaleen avulla voidaan liittää kaksi Rotam Plusia, kun hitsaaja haluaa kaasua niin hitsauspistooliin kuin juurisuojankin. Asettamalla juurensuojauksen virtaussäädin arvoon 24 l/min saadaan hyvä juurensuojaus. Ennen hitsauksen aloittamista pitää juurenpuoli esihuuhdella suojakaasulla. Rotametri antaa tarkan lukeman vain, kun se on asennettu Vakioan ylöspäin. Kaasunvirtausmittari (2 kpl/pakkaus) Jotta kaasunvirtaus voidaan tarkistaa, ESAB suosittelee, että virtaus tarkistetaan erillisellä kaasunvirtausmittarilla. Mittari painetaan pistoolin kaasusuutinta vasten jolloin virtauksen tulee olla normaalisti 525 l/min Suositellut virtausmittarit TIGhitsaukseen TIG Robustico 100 Argon/Mix TIG juurensuojauksella Robustico 100 Argon Mix Virtausmittari Rotam Plus Tkappale ja sulkutulppa Myös muita ESABin Argon/Mixsäätimiä voidaan käyttää TIGhitsauksessa. Niissä vain ei välttämättä ole riittävän vakaata kaasunvirtausta, joka tarvitaan vaativassa TIGhitsauksessa. Tekniset tiedot Nimitys Pullopainemittari [bar] Virtausmittari [l/ min] Liitäntä Sisääntulo Liitäntä Ulostulo Liitäntämutteri Tuotetunnus Robustico 100 Flow Argon/Mix W 24,32 x 1/14 sisäpuolinen G 3/8 6kulmainen G Nimitys Virtaus l/min [Työpaine bar] Maks. poikkeama [l/min] Tuotetunnus Rotam Plus 2,5 bar Argon/CO 2 30 l/min [2,5 bar] ± 1,5 G Tkappale ja sulkutulppa G

17 TIGpistoolit ja komponentit TXH 120, 120V, 120F Luonteenomaisimpana piirteenä TXH pistooleille on korkea laatu. Pistoolit on suunniteltu erittäin ergonomisiksi ja helppokäyttöisiksi laajalla alueella. Mallit ovat kaasujäähdytteisiä ja saatavissa kaasuventtiilillä tai ilman sekä taipuisalla tai normaalikaulalla aivan tarpeen mukaan. 120 A:n pistooli, jossa on pieni liipasin ja hyvä luoksepäästävyys. Sisäänrakenettu kaasuventtiili manuaaliseen suojakaasun ohjaukseen (Vmalli). Taipuisa poltinpää tarjoaa erityisesti apua vaikeasti luoksepäästäviin kohteisiin (Fmalli). TXH 150, 150V, 150F Luonteenomaisimpana piirteenä TXH pistooleille on korkea laatu. Pistoolit on suunniteltu erittäin ergonomisiksi ja helppokäyttöisiksi laajalla alueella. Mallit ovat kaasujäähdytteisiä ja saatavissa kaasuventtiilillä tai ilman sekä taipuisalla tai normaalikaulalla aivan tarpeen mukaan. Tehokas jäähdytys ja pieni koko ihanteellinen ahtaisiin kohteisiin. Vankka rakenne häiriötön toiminta ja alhaiset huoltokustannukset. Sisäänrakenettu kaasuventtiili manuaaliseen suojakaasun ohjaukseen (Vmalli). Taipuisa poltinpää tarjoaa erityisesti apua vaikeasti luoksepäästäviin kohteisiin (Fmalli). Ergonominen kädensija. TXH 120 OKC50 4 m TXH 120 OKC50 8 m TXH 120F OKC50 4 m TXH 120F OKC50 8 m TXH 120V OKC25 4 m *** TXH 120V OKC25 8 m *** TXH 120 OKC25 4 m * TXH 120 OKC25 8 m * TXH 120F OKC25 4 m ** TXH 120F OKC25 8 m ** TXH 120 OKC25 4 m ** TXH 120 OKC25 8 m ** TXH 120F OKC25 4 m ** TXH 120F OKC25 8 m ** * Vain Origo Tig 150i/200i ** Sopii mm Caddy Tig 150i/200i *** Sopii mm Origo Arc 150i/200i, Caddy Arc 150i TXH 150 OKC50 4 m TXH 150 OKC50 8 m TXH 150F OKC50 4m TXH 150F OKC50 8 m TXH 150V OKC50 4 m **** TXH 150V OKC50 8 m **** TXH 150 OKC25 4 m * TXH 150 OKC25 8 m * TXH 150F OKC25 4 m * TXH 150F OKC25 8 m * TXH 150 OKC25 4 m ** TXH 150 OKC25 8 m ** TXH 150V OKC25 4 m *** TXH 150V OKC25 8 m *** TXH 150F OKC 25 4 m ** TXH 150F OKC 25 8 m ** * Vain Origo Tig 150i/200i ** Sopii mm Caddy Tig 150i/200i *** Sopii mm Origo Arc 150i/200i, Caddy Arc 150i **** Sopii mm Caddy Arc 151i/201i/251i 15

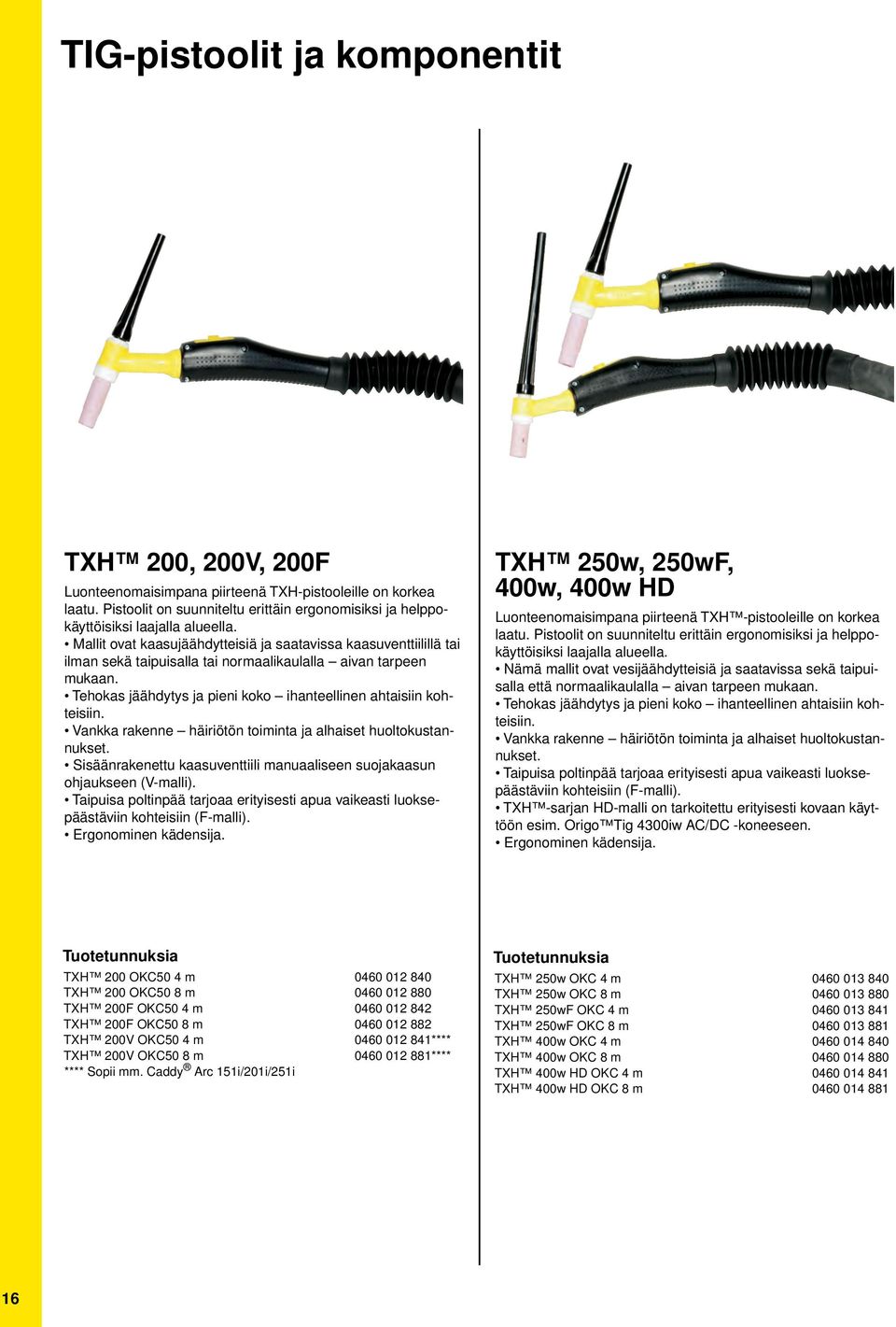

18 TIGpistoolit ja komponentit TXH 200, 200V, 200F Luonteenomaisimpana piirteenä TXHpistooleille on korkea laatu. Pistoolit on suunniteltu erittäin ergonomisiksi ja helppokäyttöisiksi laajalla alueella. Mallit ovat kaasujäähdytteisiä ja saatavissa kaasuventtiilillä tai ilman sekä taipuisalla tai normaalikaulalla aivan tarpeen mukaan. Tehokas jäähdytys ja pieni koko ihanteellinen ahtaisiin kohteisiin. Vankka rakenne häiriötön toiminta ja alhaiset huoltokustannukset. Sisäänrakenettu kaasuventtiili manuaaliseen suojakaasun ohjaukseen (Vmalli). Taipuisa poltinpää tarjoaa erityisesti apua vaikeasti luoksepäästäviin kohteisiin (Fmalli). Ergonominen kädensija. TXH 250w, 250wF, 400w, 400w HD Luonteenomaisimpana piirteenä TXH pistooleille on korkea laatu. Pistoolit on suunniteltu erittäin ergonomisiksi ja helppokäyttöisiksi laajalla alueella. Nämä mallit ovat vesijäähdytteisiä ja saatavissa sekä taipuisalla että normaalikaulalla aivan tarpeen mukaan. Tehokas jäähdytys ja pieni koko ihanteellinen ahtaisiin kohteisiin. Vankka rakenne häiriötön toiminta ja alhaiset huoltokustannukset. Taipuisa poltinpää tarjoaa erityisesti apua vaikeasti luoksepäästäviin kohteisiin (Fmalli). TXH sarjan HDmalli on tarkoitettu erityisesti kovaan käyttöön esim. Origo Tig 4300iw AC/DC koneeseen. Ergonominen kädensija. TXH 200 OKC50 4 m TXH 200 OKC50 8 m TXH 200F OKC50 4 m TXH 200F OKC50 8 m TXH 200V OKC50 4 m **** TXH 200V OKC50 8 m **** **** Sopii mm. Caddy Arc 151i/201i/251i TXH 250w OKC 4 m TXH 250w OKC 8 m TXH 250wF OKC 4 m TXH 250wF OKC 8 m TXH 400w OKC 4 m TXH 400w OKC 8 m TXH 400w HD OKC 4 m TXH 400w HD OKC 8 m

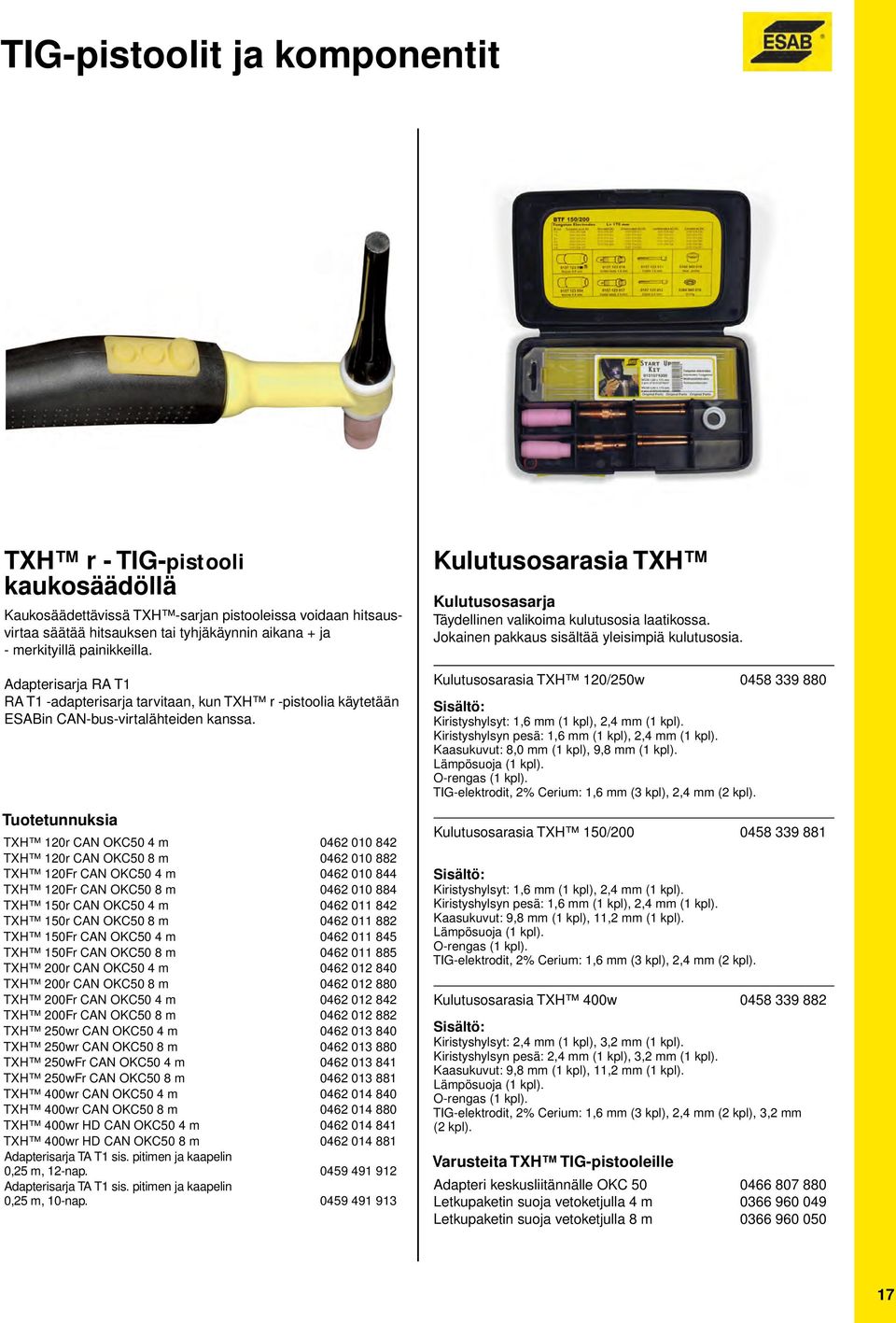

19 TIGpistoolit ja komponentit TXH r TIGpistooli kaukosäädöllä Kaukosäädettävissä TXH sarjan pistooleissa voidaan hitsausvirtaa säätää hitsauksen tai tyhjäkäynnin aikana + ja merkityillä painikkeilla. Adapterisarja RA T1 RA T1 adapterisarja tarvitaan, kun TXH r pistoolia käytetään ESABin CANbusvirtalähteiden kanssa. TXH 120r CAN OKC50 4 m TXH 120r CAN OKC50 8 m TXH 120Fr CAN OKC50 4 m TXH 120Fr CAN OKC50 8 m TXH 150r CAN OKC50 4 m TXH 150r CAN OKC50 8 m TXH 150Fr CAN OKC50 4 m TXH 150Fr CAN OKC50 8 m TXH 200r CAN OKC50 4 m TXH 200r CAN OKC50 8 m TXH 200Fr CAN OKC50 4 m TXH 200Fr CAN OKC50 8 m TXH 250wr CAN OKC50 4 m TXH 250wr CAN OKC50 8 m TXH 250wFr CAN OKC50 4 m TXH 250wFr CAN OKC50 8 m TXH 400wr CAN OKC50 4 m TXH 400wr CAN OKC50 8 m TXH 400wr HD CAN OKC50 4 m TXH 400wr HD CAN OKC50 8 m Adapterisarja TA T1 sis. pitimen ja kaapelin 0,25 m, 12nap Adapterisarja TA T1 sis. pitimen ja kaapelin 0,25 m, 10nap Kulutusosarasia TXH Kulutusosasarja Täydellinen valikoima kulutusosia laatikossa. Jokainen pakkaus sisältää yleisimpiä kulutusosia. Kulutusosarasia TXH 120/250w Sisältö: Kiristyshylsyt: 1,6 mm (1 kpl), 2,4 mm (1 kpl). Kiristyshylsyn pesä: 1,6 mm (1 kpl), 2,4 mm (1 kpl). Kaasukuvut: 8,0 mm (1 kpl), 9,8 mm (1 kpl). Lämpösuoja (1 kpl). Orengas (1 kpl). TIGelektrodit, 2% Cerium: 1,6 mm (3 kpl), 2,4 mm (2 kpl). Kulutusosarasia TXH 150/ Sisältö: Kiristyshylsyt: 1,6 mm (1 kpl), 2,4 mm (1 kpl). Kiristyshylsyn pesä: 1,6 mm (1 kpl), 2,4 mm (1 kpl). Kaasukuvut: 9,8 mm (1 kpl), 11,2 mm (1 kpl). Lämpösuoja (1 kpl). Orengas (1 kpl). TIGelektrodit, 2% Cerium: 1,6 mm (3 kpl), 2,4 mm (2 kpl). Kulutusosarasia TXH 400w Sisältö: Kiristyshylsyt: 2,4 mm (1 kpl), 3,2 mm (1 kpl). Kiristyshylsyn pesä: 2,4 mm (1 kpl), 3,2 mm (1 kpl). Kaasukuvut: 9,8 mm (1 kpl), 11,2 mm (1 kpl). Lämpösuoja (1 kpl). Orengas (1 kpl). TIGelektrodit, 2% Cerium: 1,6 mm (3 kpl), 2,4 mm (2 kpl), 3,2 mm (2 kpl). Varusteita TXH TIGpistooleille Adapteri keskusliitännälle OKC Letkupaketin suoja vetoketjulla 4 m Letkupaketin suoja vetoketjulla 8 m

20 TIGpistoolit ja komponentit Tyyppimerkintä TXH 1. Lämpösuoja Kaasukupu Mitta TXH 120*/250w** TXH 150/200 TXH 400w/ 400w HD Pitkä Keskikoko Lyhyt Huom! Pitkä elektrodisuojus sallii pitkän elektrodin käytön. Ahtaissa tiloissa suositellaan lyhyen elektrodisuojuksen käyttöä. Tarkista, että Orengas on paikoillaan kaasuvuotojen ehkäisemiseksi Kaasukupu Ø 6, Ø 8, * Ø 9, ** Ø 11, Ø 12, Ø 15, Ø Kiristyshylsy Ø 1, Ø 1, Ø 2, Ø 3, Ø 4, Ø 4, Kiristyshylsyn pesä Ø 1, Ø 1, Ø 2, Ø 3, Ø 4,04, Lämpösuoja Kaasukupu kaasulinssille Ø 6, Ø 8, Ø 9, Ø 11, Ø 12, Ø 17, Kaasulinssi Ø 1, Ø 1, Ø 2, Ø 3, Ø 4, Ø 4, Lämpösuoja Erikoissuuri kaasukupu erikoissuurelle kaasulinssille Ø 9, Ø 12, Ø 15, Ø Ø Erikoissuuri kaasulinssi Ø 1, Ø 2, Ø 3, Ø 4,0 4, Lämpösuoja Lihavoitu = sisältyy vakiotoimitukseen. Kaasukuvun halkaisijan tulee olla n. 4 x elektrodihalkaisija. Esim. Ø 2,4 mm => Kaasukupu 9,8 mm. Kiristyshylsyllä on aina sama halkaisija kuin elektrodilla. Kiristyshylsyn pesällä on aina sama halkaisija kuin elektrodilla. Kaasukupu erityisesti kaasulinssille. Kaasukuvun halkaisijan tulee olla n. 4 x elektrodihalkaisija. Esim. Ø 2,4 mm => Kaasukupu 9,8 mm. Kaasulinssi saa aikaan laminaarisen kaasunvirtauksen. Suositellaan paikkoihin, joissa tarvitaan ulottuvaa suojakaasuvirtausta sekä suurille kaasukuvuille. Erikoissuuri kaasukupu erityisesti suurille kaasulinsseille. Kaasukuvun halkaisijan tulee olla n. 4 x elektrodihalkaisija. Esim. Ø 2,4 mm => Kaasukupu 9,8 mm. Erikoissuuri kaasulinssi antaa leveän ja laminaarisen suojakaasun virtauksen jota suositellaan TIGhitsaukseen suurella hitsisulalla. Vaatii erikoissuuren kaasukuvun.

21 TIGelektrodit TIGelektrodit ESABin TIGelektrodeilla on erinomaiset hitsaus ja syttymisominaisuudet ja niitä on neljää eri tyyppiä: Gold Plus on tarkoitettu yleiskäyttöön (AC/DC) Puhdas volframi (vihreä) hitsaukseen vaihtovirralla (AC) Toriumseosteinen (punainen) hitsaukseen tasavirralla (DC) Ceriumseosteinen (harmaa) on tarkoitettu yleiskäyttöön (AC/DC) Elektrodit ovat 175 mm pitkiä ja ne toimitetaan käytännöllisessä muovilaatikossa. ESAB suosittelee Gold Plus elektrodeja Volframielektrodi Gold Plus on täydellinen yleiskäyttöön tarkoitettu elektrodi, joka hitsaa yhtä hyvin sekä tasa (DC) että vaihtovirralla (AC). Sillä on erinomaiset syttyvyysominaisuudet ja lopputulos on erinomainen sekä suurilla että pienillä virroilla. Gold Plus elektrodia suositellaan hitsattaessa rakenneteräksiä, ruostumattomia teräksiä, yliseostettuja erikoisteräksiä, alumiini, magnesium, titaani, nikkeli ja kupariseoksia. Gold Plus elektrodit, sis. 1,5 % lantaania, yleiskäyttöön, AC/DC WL15 1,0 x 175 mm Gold Plus (1,5 % lantaani) Gold WL15 1,6 x 175 mm Gold Plus (1,5 % lantaani) Gold WL15 2,4 x 175 mm Gold Plus (1,5 % lantaani) Gold WL15 3,2 x 175 mm Gold Plus (1,5 % lantaani) Gold WL15 4,0 x 175 mm Gold Plus (1,5 % lantaani) Gold WL15 4,8 x 175 mm Gold Plus (1,5 % lantaani) Gold Punaiset elektrodit, sis. 2 % toriumia, mm. musta, rst, DC WT20 1,0 x 175 mm (2 % torium), punainen WT20 1,6 x 175 mm (2 % torium), punainen WT20 2,4 x 175 mm (2 % torium), punainen WT20 3,2 x 175 mm (2 % torium), punainen WT20 4,0 x 175 mm (2 % torium), punainen Vihreät elektrodit, puhdas volframi, alumiinihitsaukseen, AC W Pure 1,0 x 175 mm, vihreä W Pure 1,6 x 175 mm, vihreä W Pure 2,4 x 175 mm, vihreä W Pure 3,2 x 175 mm, vihreä W Pure 4,0 x 175 mm, vihreä Harmaat elektrodit, sis. 2 % ceriumia, yleiskäyttöön, AC/DC WC20 1,0 x 175 mm (2 % cerium), harmaa WC20 1,6 x 175 mm (2 % cerium), harmaa WC20 2,4 x 175 mm (2 % cerium), harmaa WC20 3,2 x 175 mm (2 % cerium), harmaa WC20 4,0 x 175 mm (2 % cerium), harmaa TIGkynä TIGkynän avulla hitsaaja hallitsee hitsauslangan kärkeä erittäin tarkasti kauempaakin hitsin juuresta. Hitsin laatu paranee samalla. Se vähentää myös hitsauslankajätettä. TIGkynää voi käyttää lankojen kanssa, joiden halkaisija on 1,0 3,2 mm. TIGkynä TIGpistoolinpidin TIGpistoolinpidin on yksinkertainen ja kätevä laite pistoolin helppoon säilytykseen, kun sitä ei käytetä. Siinä on magneettijalusta, joka pitää pitimen vakaana. Soveltuu käytettäväksi useimpien TIGpistoolien kanssa. TIGpistoolinpidin

22 MIG/MAGhitsauskoneet

23 MIG/MAGhitsauskoneet Kompaktit invertterikoneet Caddy Mig C160i Caddy C160i hitsauskone seostamattoman teräksen MIG/MAGhitsaukseen korjaus, kunnossapito ja asennustöissä. Tässä helppokäyttöisessä ja tehokkaassa koneessa on erinomaiset hitsausominaisuudet ja se on helppo ottaa mukaan. Erinomainen laite verstaaseen ja matkatöihin. Helppokäyttöinen aseta materiaalin paksuus ja aloita hitsaaminen. Keveytensä ja pienen kokonsa ansiosta laite on helppo ottaa mukaan työmaalle, sisä tai ulkotiloihin. Laitteessa on PFC (tehokertoimen korjaus) ja se on eurooppalaisten harmonisointivaatimusten mukainen = käyttää energiaa tehokkaasti. Sopii erinomaisesti myös generaattorikäyttöön. Napaisuuden vaihto = voidaan käyttää kaasutonta täytelankaa. Toimitetaan ESABin laadukkaan MXL180 pistoolin (3 m) kanssa. Optimoitu 0,8 mm:n langoille. Caddy Mig C160i Vaunu suurelle kaasupullolle Langanjohdin Ø 0,60,8 mm langalle 3 m Langanjohdin Ø 0,91,0 mm langalle 3 m Virtasuutin umpilangalle Ø 0,6 mm Virtasuutin umpilangalle Ø 0,8 mm Virtasuutin umpilangalle Ø 1,0 mm Eriste kaasuttomalle täytelangalle Ø 0,8 mm Lisäainelangat, kelan Ø 200 mm OK Autrod Ø 0,6 mm, 5 kg OK Autrod Ø 0,8 mm, 5 kg OK Autrod Ø 1,0 mm, 5 kg Coreshield 15 Ø 0,8 mm, 4,5 kg 35UE Toimitukseen sisältyy MXL 180 pistooli 3 m, verkkokaapeli 3 m ja pistoke, 4,5 m:n kaasuletku, letkukiristin ja pikaliitin, maadoituskaapeli 3 m japuristin, olkahihna, asennetut kulutusosat pistoolissa ja langansyöttölaitteessa (0,8 mm:n langalle) ja käyttöopas. Caddy Mig C160i Verkkojännite, V/Hz 230/1~ 50/60 Maks. virta 35 %:n kuormituksella, A 150/20.5 Maks. virta 100 %:n kuormituksella, A 100/19 Syöttönopeus, m/min 211 Tyhjäkäyntijännite, V 60 Paino, kg
