1 Varma, tehokas ja pitkäikäinen ratkaisu DeLaval lannanpoistojärjestelmät suurille maitotiloille Ratkaisu Sinulle - joka päiväksi

2 Navetan toiminnan tärkeä lenkki DeLaval suurten tilojen lannankäsittelyjärjestelmät edistävät tilasi tehokkuutta ja kannattavuutta: Suunnittelusta kovaa työtä tekeviin tuotteisiin ja asiantuntevaan DeLaval teknikoiden tekemään huoltoon. Kannattavuus Onnistuneella lannankäsittelyllä voidaan vaikuttaa huomattavasti tilan taloudelliseen tulokseen. Puhdas ympäristö auttaa ylläpitämään hyvää hygieniatasoa navetassa, ehkäisee sorkkasairauksia ja utaretulehduksia sekä pienentää eläinlääkärikuluja. Mitä puhtaammat lehmien utareet ovat, sitä vähemmän aikaa kuluu lypsyn valmisteluun ja lypsäjä voi käyttää aikaansa paremmin hyödyksi. Puhtaat lehmät takaavat osaltaan maidon hyvän laadun Tehokkaan lannankäsittelyn avulla voidaan vähentää ammoniakin haihtumista ja saada siten lannan ravinteet paremmin peltokasvien käyttöön, jolloin muiden kalliiden ostolannoitteiden käyttöä voidaan vähentää Eläinten hyvinvointi Tehokkaalla lannankäsittelyllä pidetään yllä navetan hyvää ilmanlaatua. Puhdas navettaympäristö ja puhtaat eläimet parantavat karjasi hyvinvointia. Lehmäystävällinen muotoilu ja turvallisuus ovat avaintekijöitä laajassa DeLavalin tarjoamien laitteiden ja ratkaisujen valikoimassa. Ympäristö Kun lanta käsitellään tilalla asiallisesti, siitä tulee yksi tilan resursseista. Lannan huolellisella käsittelyllä voidaan vähentää ympäristöä kuormittava fosforin, ammoniakin ja metaanin vapautumista. DeLavalin lannankäsittelyratkaisut on kehitetty niin että voimme tarjota parhaat ratkaisut ympäristöystävälliseen maidontuotantoon. Yhteiskunnallinen vastuu Tilan lannankäsittely voi olla suurennuslasin alla asuinalueiden läheisyyden tai erilaisten lakien ja asetuksien takia. Siksi tarvitaan ennakoivia ratkaisuja ja järjestelmiä, joilla voidaan varmistaa että ympäristölle ei koidu haittaa tilan lannasta. Täydellisen järjestelmän tärkeys DeLaval tarjoaa täydellisen lannankäsittelyjärjestelmän jokaiseen navettaan. Täydellisellä järjestelmällä voidaan taata tehokas ja luotettava lannankäsittely jokaiselle lantatyypille. Lisäksi toimivalla järjestelmällä voidaan hyödyntää tehokkaasti kaikki lannan sisältämät ravinteet. Kannattavan lannankäsittelyn konseptia voidaan hyödyntää kaikilla tiloilla maailman ympäri. Otamme suunnittelussamme huomioon eri lantatyypit, navetan pohjaratkaisut, pihatot parsinavetat, suuret tilat ja niin edelleen. Ratkaisut tänään ja huomenna Lannankäsittelyratkaisumme ovat tulevaisuuden tilojen kulmakiviä. DeLaval lannanpoistojärjestelmät kuluttavat vähän energiaa, ovat luotettavia ja kustannustehokkaita. Tarkastelemalla koko lannankäsittelyjärjestelmää voit huomioida myös tulevaisuuden tarpeet, esimerkiksi karjakoon kasvun, kestävällä ja kannattavalla tavalla.

3 Joustava kaavinjärjestelmä DeLaval vaijerivetoiset kaapimet Rakenteeltaan yksinkertaiset DeLaval vaijerilaitteet tehokkaaseen lannanpoistoon DeLaval ACD c 180 DeLaval vaijerikaapimet ja vetoyksiköt on valmistettu pitkää ja ongelmatonta käyttöä ajatellen. Niiden voima ja kapasiteetti takaavat vaivattoman lannanpoiston samanaikaisesti jopa neljällä käytävällä. Vetoyksiköiden suora voimansiirto minimoi energian kulutuksen, huollon tarpeen ja siihen liittyvät kustannukset. Vaijeri vetää kaavinta tasaisesti eteen ja taaksepäin. Tehokasta puhdistusta navettaan Vaijerivetoisista laitteiden valikoimasta löydät juuri sinun navettaasi sopivan ratkaisun. Ratkaisuja on tarjolla niin pieniin kuin isoihinkin navetoihin, erilaisille pohjaratkaisuille ja eri lattiamateriaaleille. Älykäs ohjaus takaa erittäin luotettavan toiminnan ja turvatoiminto pysäyttää kaapimen kulun mikäli sen tiellä on este. Vaijerivetoisilla järjestelmillä on pitkä iskunpituus ja useita erilaisia asennusmahdollisuuksia. Edut Alhainen energiankulutus Erittäin pitkiin käytäviin Hiljainen käytössä

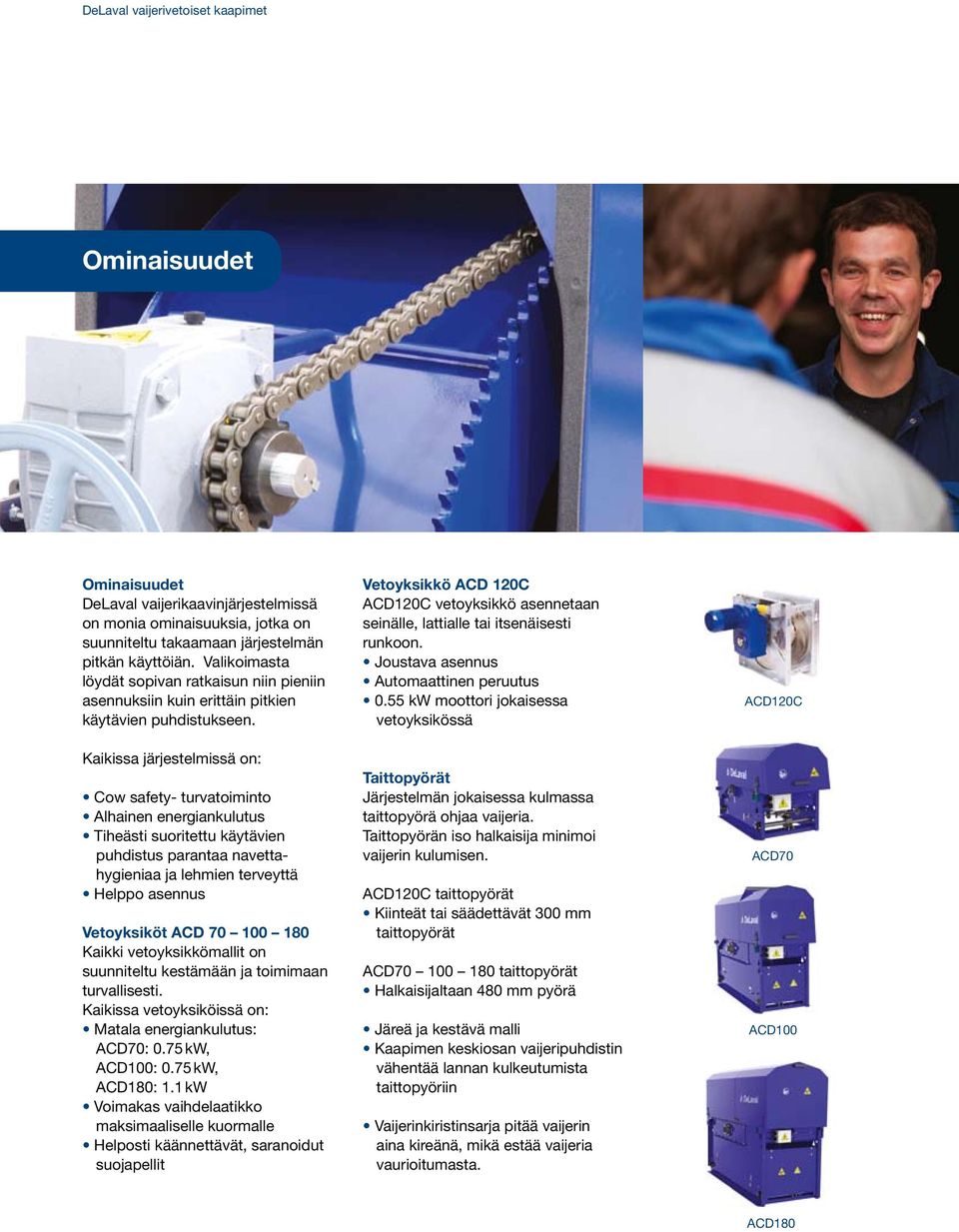

4 DeLaval vaijerivetoiset kaapimet Ominaisuudet Ominaisuudet DeLaval vaijerikaavinjärjestelmissä on monia ominaisuuksia, jotka on suunniteltu takaamaan järjestelmän pitkän käyttöiän. Valikoimasta löydät sopivan ratkaisun niin pieniin asennuksiin kuin erittäin pitkien käytävien puhdistukseen. Kaikissa järjestelmissä on: Cow safety- turvatoiminto Alhainen energiankulutus Tiheästi suoritettu käytävien puhdistus parantaa navettahygieniaa ja lehmien terveyttä Helppo asennus Vetoyksiköt ACD Kaikki vetoyksikkömallit on suunniteltu kestämään ja toimimaan turvallisesti. Kaikissa vetoyksiköissä on: Matala energiankulutus: ACD70: 0.75 kw, ACD100: 0.75 kw, ACD180: 1.1 kw Voimakas vaihdelaatikko maksimaaliselle kuormalle Helposti käännettävät, saranoidut suojapellit Vetoyksikkö ACD 120C ACD120C vetoyksikkö asennetaan seinälle, lattialle tai itsenäisesti runkoon. Joustava asennus Automaattinen peruutus 0.55 kw moottori jokaisessa vetoyksikössä Taittopyörät Järjestelmän jokaisessa kulmassa taittopyörä ohjaa vaijeria. Taittopyörän iso halkaisija minimoi vaijerin kulumisen. ACD120C taittopyörät Kiinteät tai säädettävät 300 mm taittopyörät ACD taittopyörät Halkaisijaltaan 480 mm pyörä Järeä ja kestävä malli Kaapimen keskiosan vaijeripuhdistin vähentää lannan kulkeutumista taittopyöriin Vaijerinkiristinsarja pitää vaijerin aina kireänä, mikä estää vaijeria vaurioitumasta. ACD120C ACD70 ACD100 ACD180

5 DeLaval vaijerivetoiset kaapimet Ominaisuudet Kaapimet Kaapimia on saatavilla monilla eri kokoonpanoilla. Valikoimassa on niin premium mallin kaavin ACC kuin perusmallit suora- ja V-kaavin. ACC kaavin Lehmäystävällinen malli, joka ei juuri häiritse lehmäliikennettä Soveltuu myös kallistetuille käytäville Kokoontaitettava Kaikille lantatyypeille lietteestä kiinteän lannanpoistoon Suora- ja V-kaavin Suora kaavin Saatavilla metalliterillä tai kumilistalla Sopii hyvin kylmiin olosuhteisiin Avautuu ja sulkeutuu nopeasti Kokoontaittuva V-kaavin Saatavilla teräs tai kumipäällysteisillä terillä Vähäinen huollontarve Kokoontaittuva Vaijeri Vaijeria on saatavilla sekä galvanoituna, että ruostumattomasta teräksestä valmistettuna. Galvanoidut vaijerit ovat edullisempia, mutta ruostumattomasta teräksestä valmistetut vaijerit kestävät paremmin kulutusta. Ohjauskeskukset Ohjauskeskuksella voidaan hallita koko lannanpoistojärjestelmää. Saatavilla on sekä perustason että premium-luokan malli. Ohjelmoitavissa Älykäs esteiden havainnointi takaa parhaan suojan eläimille Sähkövirran valvonta esteiden & ylikuorman havaitsemiseen Suora kaavin V-kaavin ACC-kaavin Basic-ohjauskeskus

6 DeLaval vaijerivetoiset kaapimet Suunnittelu ja asennus Kaksi kourua, kaksi kaavinta, poikkikouru päässä. Vetoyksikkö ACD 70/100/180. Kaksi kourua, neljä kaavinta, poikkikouru päässä. Vetoyksikkö ACD 70/100/180. Kaksi kourua, neljä kaavinta, poikkikouru keskellä. Vetoyksikkö ACD 70/100/180. Neljä kourua, neljä kaavinta, poikkikouru päässä. Vetoyksikkö ACD 100/180. Yksi kouru, vetoyksikkö ACD120C Kaksi kourua, vetoyksikkö ACD120C Yksi kouru, poikkikouru keskellä. Vetoyksikkö ACD120C. Kaavinvalikoima ACC Suora kaavin, teräs Suora kaavin, Muovilista V-kaavin, teräs V -kaavin, Muovilista Lanta Liete Puolikiinteä Kuiva x x x x Hiekkainen x x x Kourun pohja Betoni Kuvioitu Kallistettu Käytävämatto Tekniset tiedot Kaapimen leveys m Vaijerimateriaali: Galvanoitu tai ruostumaton teräs Suosituspituus matalalla kuormituksella (useita ajokertoja päivässä) ACD 120C ACD 70 ACD 100 ACD 180 Maksimi kourun pituus 100 m 140 m 412 m 715 m Maksimi iskunpituus 100 m 70 m 106 m 180 m Ajonopeus 4.0 m/min 2.1 m/min 2.1 m/min 2.1 m/min Moottorin teho 0.55 kw 0.75 kw 0.75 kw 1.1 kw

7 Ratkaisu ilman heikkoja lenkkejä DeLaval ketjukäyttöinen kaavin AKD80 AKD140 Yksinkertainen ja ahkera järjestelmä, joka sopii moniin navetan eri pohjaratkaisuihin. Suureen kuormitukseen Ketjuvetoinen lannanpoistojärjestelmän etuina ovat kulutusta kestävä ketju ja erittäin monipuoliset asennusmahdollisuudet. AKD soveltuu eripituisiin poikkikäytäviin ja eri poikkikourun sijainteihin. Vetoyksikkö voidaan asentaa moniin eri paikkoihin navetassa, sillä se vie erittäin vähän tilaa. Tehokasta lannanpoistoa Energiatehokas moottori, suuren kuorman kestävä vaihdelaatikko, ketjun kiristäjä ja taskutyyppinen ketjupyörä varmistavat pitkän käyttöiän ja vähäisen huollontarpeen. Järjestelmä koostuu vetoyksiköstä, taittopyöristä, ohjauskeskuksesta ja kaapimista. Ketju voi kulkea joko lattian päällä tai teräskourussa. Vetoyksikkö Varmuutta lannanpoistoon Vahva ja kestävä rakenne Yksinkertainen käyttää Joustava asennus Painavien lantakuormien siirtoon

8 DeLaval ketjukäyttöinen kaavin AKD80 AKD140 Ominaisuudet Tehokas lannanpoisto on tärkeä osa sorkkaterveyden ylläpidossa Järeä vetopyörästö Ominaisuudet Ketjuvetoisen järjestelmän edut: Erittäin kestävä ketju Joustava asennus (eripituiset käytävät) Alhainen energian kulutus Koko järjestelmä on rakenteeltaan vahva ja kestävä. Yhdessä CowSafety -turvatoiminnon kanssa se on sekä tehokas että turvallinen lannanpoistojärjestelmä. Vetoyksikkö Hihnakäyttöinen vetoyksikkö mahdollistaa hellävaraisen käynnistyksen ja mahdollistaa 0,75 kw vakiomoottorin käytön. Suuren kuorman kestävä vaihdelaatikko, ketjun kiristäjä ja taskutyyppinen ketjupyörä varmistavat pitkän käyttöiän ja vähäisen huollontarpeen. Taittopyörät Dura-core holkeilla on pitkä käyttöikä ja vähäinen huollon tarve. Vahvasti hitsatusta laatikosta pyörä on helppo ottaa pois huoltotoimenpiteitä varten. Kulmapyörä pyörii 44.5 mm akselilla. Kaapimet Suorat kaapimet jokaiseen sovellukseen Avautuvat ja sulkeutuvat nopeasti Toimii 16 asteen kulmassa käytettäessä kuivemmissa olosuhteissa V-kaapimilla huollontarve pienin Vaihdettavat kaapimien terät Teräs tai muoviterät Käytävän leveys Suorat kaapimet mm V-kaapimet mm Ohjausyksikkö Hallitsee helposti koko lannanpoistojärjestelmän Ohjelmoitavissa Kaapimen nopeuden hallinta Kausiluonteisen ohjelma-aikataulun tallennus CowSafety ensiluokkainen eläinten turvallisuus Käyttäjäystävällinen kosketusnäyttö Suuri välityssuhde takaa laitteiston sitkeyden Kulmapyörät Ohjausyksikkö Kaapimet

9 DeLaval ketjukäyttöinen kaavin AKD80 AKD140 Suunnittelu ja asennus Ketjukäyttöisiä malleja on saatavilla kahta eri kokoa: Toisen enimmäisiskunpituus on 80 m ja ketjun enimmäispituus 180 m. Isomman mallin enimmäisiskunpituus on 140 m ja ketjun enimmäispituus on 300 m. Max ketjun pituus Max kouru määrä Max kaavinten määrä Max iskunpituus Ajonopeus Moottorin teho AKD m 2.1 m/min 0.75 kw AKD m 2.1 m/min 0.75 kw AKD m 2.1 m/min 0.75 kw Suora kaavin Lanta: Liete Puolikiinteä Kuiva Hiekkainen x x Kourun pohja: Betoni Kuvioitu x x Kallistettu Rubber V-kaavin Kourun leveys m m Erilaisiin pohjaratkaisuihin Seuraava esimerkki kuvastaa, kuinka hyvin AKD soveltuu myös eripituisiin kouruihin. Lisäksi poikkikouru voi sijaita missä kourun kohdassa tahansa. Vetoyksikön sijoitus Ohessa on kuvattu erilaisia tapoja vetoyksikön asennukseen. Tämä mahdollistaa vetoyksikön helpon sijoittelun navetan pohjaratkaisuun sopivaan paikkaan. AKD80 ja AKD140-mitat Mitat millimetreinä:

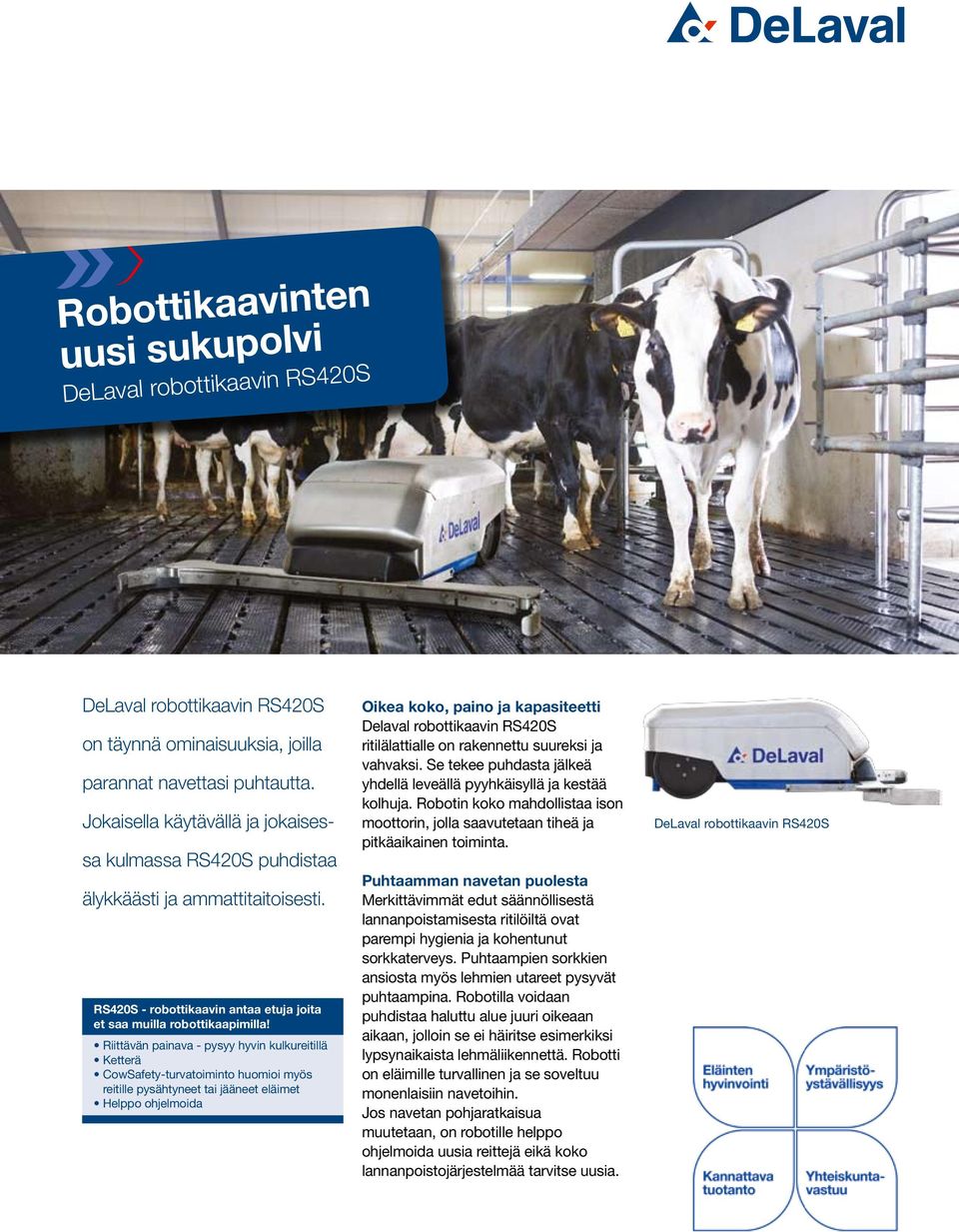

10 Robottikaavinten uusi sukupolvi DeLaval robottikaavin RS420S DeLaval robottikaavin RS420S on täynnä ominaisuuksia, joilla parannat navettasi puhtautta. Jokaisella käytävällä ja jokaisessa kulmassa RS420S puhdistaa älykkäästi ja ammattitaitoisesti. RS420S - robottikaavin antaa etuja joita et saa muilla robottikaapimilla! Riittävän painava - pysyy hyvin kulkureitillä Ketterä CowSafety-turvatoiminto huomioi myös reitille pysähtyneet tai jääneet eläimet Helppo ohjelmoida Oikea koko, paino ja kapasiteetti Delaval robottikaavin RS420S ritilälattialle on rakennettu suureksi ja vahvaksi. Se tekee puhdasta jälkeä yhdellä leveällä pyyhkäisyllä ja kestää kolhuja. Robotin koko mahdollistaa ison moottorin, jolla saavutetaan tiheä ja pitkäaikainen toiminta. Puhtaamman navetan puolesta Merkittävimmät edut säännöllisestä lannanpoistamisesta ritilöiltä ovat parempi hygienia ja kohentunut sorkkaterveys. Puhtaampien sorkkien ansiosta myös lehmien utareet pysyvät puhtaampina. Robotilla voidaan puhdistaa haluttu alue juuri oikeaan aikaan, jolloin se ei häiritse esimerkiksi lypsynaikaista lehmäliikennettä. Robotti on eläimille turvallinen ja se soveltuu monenlaisiin navetoihin. Jos navetan pohjaratkaisua muutetaan, on robotille helppo ohjelmoida uusia reittejä eikä koko lannanpoistojärjestelmää tarvitse uusia. DeLaval robottikaavin RS420S

11 DeLaval robottikaavin RS420S Eläinystävällinen muotoilu Matala energiankulutus - korkea kapasiteetti Ominaisuudet Perusominaisuudet DeLaval RS420S robottikaapimella on monia ominaisuuksia, joiden ansiosta sen käyttöikä on pitkä ja lannanpoisto on edullista toteuttaa. Joustava asennus (eripituisille käytäville ja mille tahansa alueelle mihin tahansa aikaan Matala energiankulutus, korkea kapasiteetti Helppo huoltaa Varmatoiminen navigointi Lattiaan asennettavat transponderit ohjaavat robottia ja antureiden avulla robotti tarkkailee jatkuvasti sijaintiaan ja asentoaan. Tämän kaksiosainen navigointijärjestelmä takaa sen, että robotti ei eksy tai jää reitillään loukkuun. Järjestelmä antaa jatkuvaa palautetta robotin sijainnista ja käyttää tarvittaessa hyväkseen CowSafety toimintoa tai esteiden ohitusta. Korkea ajotarkkuus Koska ritiläpalkkeihin sijoitetut transponderit ohjaavat robotin kulkua, se voi ajaa itsenäisesti kaikkialla navetassa. Robotti käyttää myös kaavinosan sivuläpissä olevia induktiivisiä antureita, jotka mahdollistavat jatkuvan kalibroinnin ja takapyörän anturit, jotka laskevat robotin sijaintia. Internet-ohjaus Verkkoyhteyden avulla DeLaval RS420S robottikaapimen voidaan asettaa käynnistysajat kullekin robottiin ohjelmoidulle ajoreitille. Robotin reittien lukumäärälle ei ole ylärajaa. Internetin kautta voit muuttaa robotin ajamia reittejä ja aikataulua milloin haluat. Lisäksi robotti raportoi tärkeää tietoa kulustaan omaan lokitiedostoonsa. Kestävä muotoilu ja rakenne Robotin runko on valmistettu ruostumattomasta teräksestä, joten se kestää vaativissa navettaolosuhteissa ja on helppo puhdistaa. Kunnollisen pidon takaavat vaahtotäytteinen etupyörä ja kumipäällysteellä olevat teräksiset takapyörät. Kaavin Lehmäystävällisesti muotoiltu kaavin on varustettu yhdellä yhtenäisellä kumilastalla, joka on helppo huoltaa ja vaihtaa. Lisävarusteena on saatavilla myös kaapimen nostotoiminto robotin kuljetukseen, pienten esteiden tai kaltevan paikan ylittämiseen. Kaavin on saatavilla mm levyisenä. Ohjain Emolevy Robotin aivot kahdella antennilla, rengasanturi, suuntaanturi, induktiiviset anturit Älykäs esteiden ohitus ja erityinen Cow Safety turvajärjestelmä. Helppo reittien ohjelmointi selkeällä käyttöliittymällä Latausasema ja akut Korkeakapasiteettiset akut 2 AGM akkua 24 V 100 Ah 24 V akkulaturi latausasemalla Liitännät Robottia voidaan ohjelmoida kolmen eri yhteystyypin avulla Internet, Bluetooth ja Lähiverkkoyhteys (LAN)

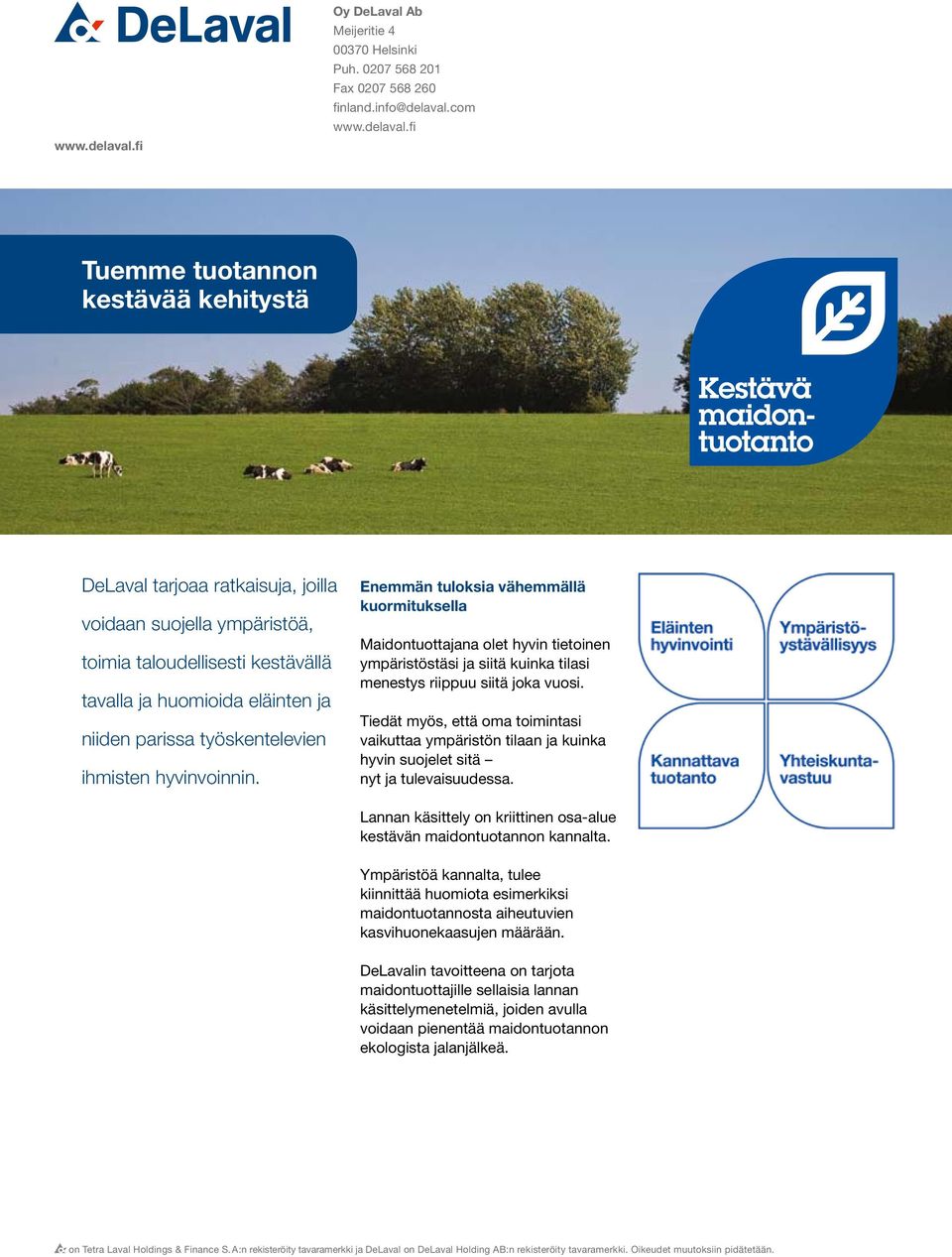

12 Oy DeLaval Ab Meijeritie Helsinki Puh Fax finland.info@delaval.com Tuemme tuotannon kestävää kehitystä DeLaval tarjoaa ratkaisuja, joilla voidaan suojella ympäristöä, toimia taloudellisesti kestävällä tavalla ja huomioida eläinten ja niiden parissa työskentelevien ihmisten hyvinvoinnin. Enemmän tuloksia vähemmällä kuormituksella Maidontuottajana olet hyvin tietoinen ympäristöstäsi ja siitä kuinka tilasi menestys riippuu siitä joka vuosi. Tiedät myös, että oma toimintasi vaikuttaa ympäristön tilaan ja kuinka hyvin suojelet sitä nyt ja tulevaisuudessa. Lannan käsittely on kriittinen osa-alue kestävän maidontuotannon kannalta. Ympäristöä kannalta, tulee kiinnittää huomiota esimerkiksi maidontuotannosta aiheutuvien kasvihuonekaasujen määrään. DeLavalin tavoitteena on tarjota maidontuottajille sellaisia lannan käsittelymenetelmiä, joiden avulla voidaan pienentää maidontuotannon ekologista jalanjälkeä. on Tetra Laval Holdings & Finance S.A:n rekisteröity tavaramerkki ja DeLaval on DeLaval Holding AB:n rekisteröity tavaramerkki. Oikeudet muutoksiin pidätetään.
