1 DIGIT SED ELEKTRONINEN OHJAIN LCD-NÄYTÖLLÄ Vallox DigitSE Tyyppinumero SE.9.9F.. Tyyppi SE VALLOX VALLOXtuotenumero VALLOX DIGIT SE R VALLOX DIGIT SE L VALLOX DIGIT SE VKL R VALLOX DIGIT SE VKL L VALLOX DIGIT SE MLV VKL R VALLOX DIGIT SE MLV VKL L VALLOX DIGIT SE MLV sähkö R VALLOX DIGIT SE MLV sähkö L TEKNINEN OHJE Mallit: DIGIT SE R DIGIT SE L DIGIT SE VKL R DIGIT SE VKL L DIGIT SE MLV VKL R DIGIT SE MLV MLV L DIGIT SE MLV sähkö R DIGIT SE MLV sähkö L Tulo-/poistoilmanvaihto lämmöntalteenotolla Äänitasoltaan hiljainen Energiataloudellinen kone; korkean hyötysuhteen ristivirtakenno Elektroninen DIGIT SED -ohjaus Viikkokello-ohjaus Kosteusohjaus (lisävaruste) Hiilidioksidiohjaus (lisävaruste) Huoltomuistutin Kesä-/talviautomatiikka Takka-/tehostuskytkintoiminto Hyvä suodatus Kiinteät ilmavirran mittayhteet MLV-mallit suunniteltu erityisesti maalämpöjärjestelmien yhteyteen Helppo ja nopea asennus Äänenvaimennusosa (lisävaruste) Sähköliitäntä V, Hz Kotelointiluokka IP Puhaltimet Poistoilma W,,9A (AC) dm /s ( Pa) Tuloilma W,,9A (AC) dm /s ( Pa) Lämmöntalteenotto Ristivirtakenno, n>% VALLOX DIGIT SE, kw,, A Etulämmitysyksikkö Sähkö, W,, A Jälkilämmitysyksikkö Sähkö, W,, A VALLOX DIGIT SE VKL, kw,, A Etulämmitysyksikkö Sähkö, W,, A Jälkilämmitysyksikkö VKL-vesipatteri VALLOX DIGIT SE MLV VKL, kw,, A Etulämmitysyksikkö MLV-nestepatteri Jälkilämmitysyksikkö VKL-vesipatteri VALLOX DIGIT SE MLV sähkö, kw,, A Etulämmitysyksikkö MLV-nestepatteri Jälkilämmitysyksikkö Sähkö, W,, A Suodattimet Tuloilma G ja F Poistoilma G Paino kg Ilmanvaihdon Ohjainpaneeliohjaus säätövaihtoehdot Viikkokello-ohjaus CO - ja %RH-ohjaus (lisävaruste) Lisävarusteet CO - anturi %RH-anturi Suodatinvahti (tulo- ja/tai poistoilma) LON-muunnin Kattokiinnitys Yläpohjan läpivienti Äänenvaimennusosa VKL-paisuntasäiliö + teline VKL-vaihdinputki

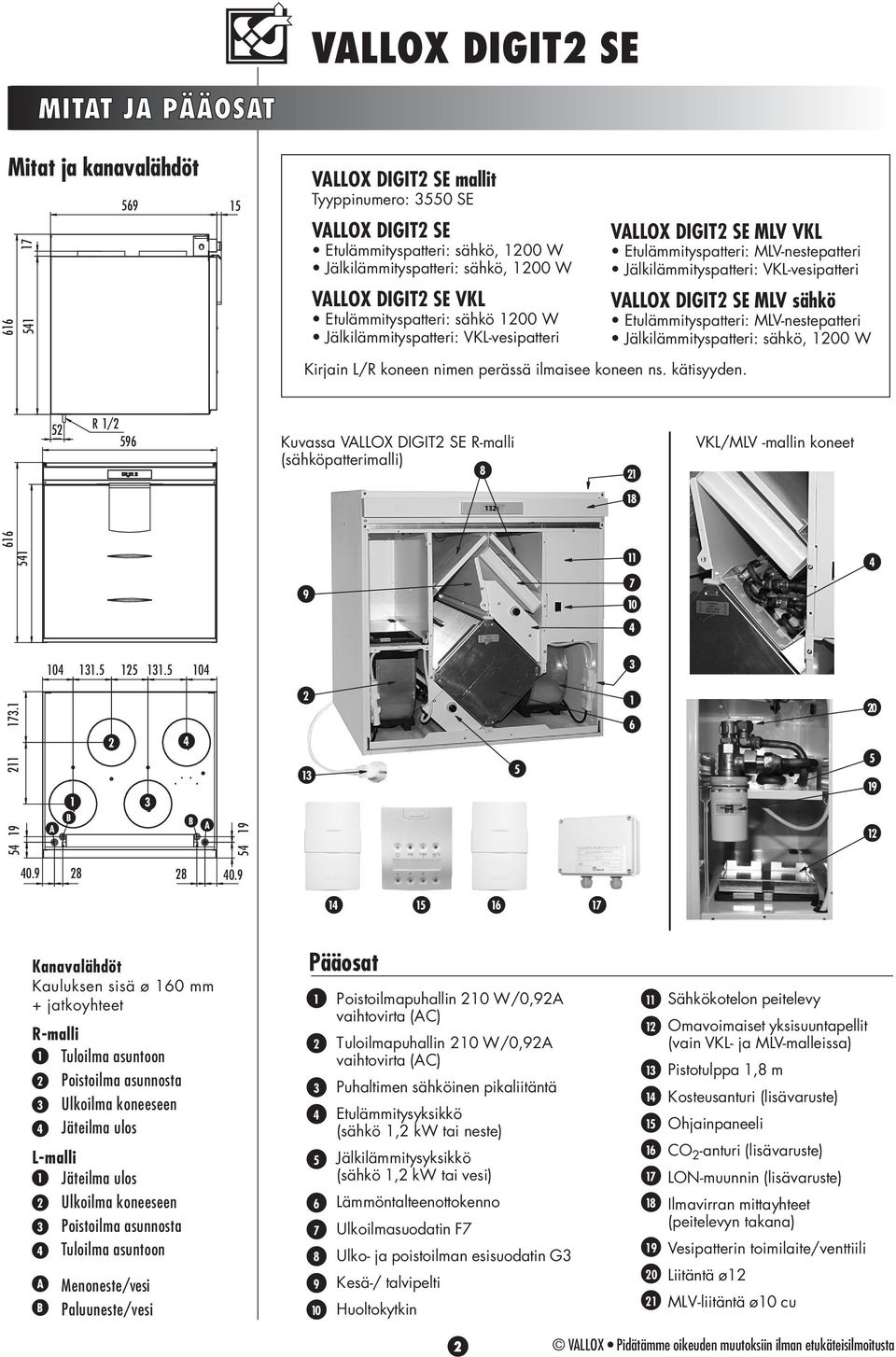

2 VALLOX DIGIT SE MITAT JA PÄÄOSAT Mitat ja kanavalähdöt 9 VALLOX DIGIT SE mallit Tyyppinumero: SE VALLOX DIGIT SE Etulämmityspatteri: sähkö, W Jälkilämmityspatteri: sähkö, W VALLOX DIGIT SE VKL Etulämmityspatteri: sähkö W Jälkilämmityspatteri: VKL-vesipatteri VALLOX DIGIT SE MLV VKL Etulämmityspatteri: MLV-nestepatteri Jälkilämmityspatteri: VKL-vesipatteri VALLOX DIGIT SE MLV sähkö Etulämmityspatteri: MLV-nestepatteri Jälkilämmityspatteri: sähkö, W Kirjain L/R koneen nimen perässä ilmaisee koneen ns. kätisyyden. R/ 9 Kuvassa VALLOX DIGIT SE R-malli (sähköpatterimalli) VKL/MLV -mallin koneet A B B A Kanavalähdöt Kauluksen sisä ø mm + jatkoyhteet R-malli Tuloilma asuntoon Poistoilma asunnosta Ulkoilma koneeseen Jäteilma ulos L-malli Jäteilma ulos Ulkoilma koneeseen Poistoilma asunnosta Tuloilma asuntoon A B Menoneste/vesi Paluuneste/vesi Pääosat 9 Poistoilmapuhallin W/,9A vaihtovirta (AC) Tuloilmapuhallin W/,9A vaihtovirta (AC) Puhaltimen sähköinen pikaliitäntä Etulämmitysyksikkö (sähkö, kw tai neste) Jälkilämmitysyksikkö (sähkö, kw tai vesi) Lämmöntalteenottokenno Ulkoilmasuodatin F Ulko- ja poistoilman esisuodatin G Kesä-/ talvipelti Huoltokytkin Sähkökotelon peitelevy Omavoimaiset yksisuuntapellit (vain VKL- ja MLV-malleissa) Pistotulppa, m Kosteusanturi (lisävaruste) Ohjainpaneeli CO -anturi (lisävaruste) LON-muunnin (lisävaruste) Ilmavirran mittayhteet (peitelevyn takana) 9 Vesipatterin toimilaite/venttiili Liitäntä ø MLV-liitäntä ø cu

3 VALLOX DIGIT SE SUORITUSARVOT Painehäviö kanavistossa. Kokonaispaine Pa Painehäviö kanavistossa. Kokonaispaine Pa Ilmavirrat/ DIGIT SE (sähköpatterikone, talviasetus) P=Poistoilmapuhallin T=Tuloilmapuhallin PK ja TK ovat esimerkkejä tuloja poistokanaviston painehäviöistä SFP-luku (Specific Fan Power) suositusarvo <, (kw m /s) P SFP, kw/m /s PT P T Alhaisemmalla kokonaispaineella T SFP pienenee kyseisellä nopeudella T P TK T P T P T P T P 9 SFP= Ottoteho (yht.)(w) Ilmavirta (max) (dm /s) SUOSITELTAVA TOIMINTA-ALUE dm /s m /h Tilavuusvirta Ilmavirrat/ DIGIT SE VKL (nestepatterikone, talviasetus) P=Poistoilmapuhallin T=Tuloilmapuhallin PK ja TK ovat esimerkkejä tuloja poistokanaviston painehäviöistä SFP, kw/m /s T P Alhaisemmalla kokonaispaineella T SFP pienenee kyseisellä nopeudella T P T P T P T P T P T P P PK SFP-luku (Specific Fan Power) suositusarvo <, (kw m /s) PK TK SUOSITELTAVA TOIMINTA-ALUE Mittauspisteet liitinyhteen jälkeen. Puhallinkäyrät ilmoittavat kanavistohäviöihin käytettävissä olevan kokonaispaineen. Puhallinnopeudet Säätöjännite (V) Puhaltimien ottoteho W 9 HUOM! Koneessa oltava jälkilämmitys valittuna (talviasetus) kun järjestelmää säädetään. Ilmavirran mittayhteet 9 dm /s Painehäviö kanavistossa. Kokonaispaine Pa Poistoilmavirta lämmöntalteenoton ohitustilanteessa (kesäasetus) Tilavuusvirta 9 PK SUOSITELTAVA TOIMINTA-ALUE dm /s m /h PK on esimerkki poistokanaviston painehäviöistä Tilavuusvirta m /h Koneessa olevat ilmavirran kiinteät mittausyhteet sijaitsevat peitelevyn takana. Mittausyhteistä voit painemittarilla mitata tulo- ja poistoilmakanavistojen kokonaispaineen. Painelukemien avulla voit lukea koneen ilmavirrat oheisista suoritusarvokäyristä eri käyttöasennoilla. Punainen mittaletku on tuloilmapuhallinkäyrä ja musta letku poistoilmapuhallinkäyrä. huomioi konemalli ja onko kesä- vai talviasetus.

4 VALLOX DIGIT SE SUORITUSARVOT Ääniarvot Koneesta tuloilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db Koneesta poistoilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db SA qv, dm /s,, SÄÄTÖASENTO / ILMAVIRTA,, 9,, 9, 9,,, SÄÄTÖASENTO / ILMAVIRTA,,,, 9, 9, Oktaavikaistan keskitaajuus herzeinä L W, db L WA, db(a) SA tulo/poisto,dm /s L pa, db(a),,,, 9, 9,,,,,, 9,,,,,9, 9,,,,,,,9, 9,,,9,9,,,,,,, 9,, 9,,,,,,,,,,9,, 9,, 9, 9,, 9,9,,,,,,,,,,9,9,,,,,,,,,, 9,, Koneesta vaipan läpi tuleva A-painotettu äänitaso db (A) huonetilassa, johon se on asennettu ( m :n äänenabsorbtio), /,,, /,,, /,,9,, 9,,,,9,,,,, 9,,,,, 9,,,,, 9,,9,,,9,,,,,,9,,,,,9,,,,,,,, Digit SE SÄÄTÖASENTO / ILMAVIRRAT (tulo/poisto), /,, /,, /,,,,,, 9,9,,,,, 9,,, / 9,,,,,,, 9,,,,,9,,9,,9, 9,,9,,, 9, / 9,

5 Käynnistyspainike Painikkeesta kytketään ilmanvaihtokone päälle ja pois. Merkkivalon palaessa kone on päällä. Hiilidioksidisäätö Painikkeesta kytketään hiilidioksidisäätö päälle ja pois. Merkkivalon palaessa säätö on päällä. Kosteussäätö Painikkeesta kytketään kosteussäätö päälle ja pois. Merkkivalon palaessa säätö on päällä. Jälkilämmitys Painikkeesta kytketään jälkilämmitys päälle ja pois. Merkkivalon palaessa jälkilämmitys on päällä (talviasetus) Kesätoiminto on päällä, kun merkkivalo ei pala. VALLOX DIGIT SE VALLOX DIGIT SED OHJAINPANEELI Ohjaus VALLOX DIGIT SE konetta voidaan ohjata koneen mukana toimitettavan ohjainpaneelin (max. kpl) avulla, sekä lisävarusteina saatavien CO - (max. kpl) ja %RH-anturien (max. kpl) avulla. Koneen puhallinnopeuksien hallinta kaukovalvonnasta on mahdollista jännite - tai virtaviestillä. Koneen mahdollisista häiriöistä saadaan potentiaalivapaa relekärkitieto. Koneen koko toiminnan hallinta kaukovalvonnasta on mahdollista lisävarusteena saatavan VALLOX LON-muuntimen avulla. Viikkokello-ohjaus Koneen ohjainpaneelissa olevan viikkokello-ohjauksen avulla voidaan ohjelmoida viikon jokaisen päivän jokaiselle tunnille haluttu puhallintehovaihtoehto ( ) ja jälkilämmityksen asetus. Ohjainpaneeli Selaus ylös Painikkeesta voidaan selata näyttöjä ylöspäin Selaus alas Painikkeesta voidaan selata näyttöjä alaspäin. Lisäyspainike Painikkeesta saadaan muutettua arvoja isommaksi. Vähennyspainike Painikkeesta saadaan muutettua arvoja pienemmiksi. Päänäyttö C Puhallinnopeus (). Tuloilman lämpötila ( C). Huoltomuistuttimen hälytys. Takka- / tehostuskytkin päällä. Takka-/tehostuskytkin : Jälkilämmitys lämmittää. laitetaan päälle tässä näytössä painamalla + ja painikkeita saman aikaisesti pohjaan s ajan. Kellon aika. Viikkokello-ohjaus päällä. Suodatinvahdin hälytys. Puhallinnopeutta voidaan muuttaa tässä näytössä + ja painikkeista (kts. käyttö- ja huolto-ohje) C Näppäimistö Päänäyttö : Ohjainpaneelin asennus, irroitus ja johdotus Ohjainpaneeli johdotetaan suoraan DIGIT SE:n kytkentäkotelolta. Ohjainpaneeli voidaan johdottaa myös sarjaan CO -anturin tai toisen ohjainpaneelin kanssa (kts. ulkoinen sähkökytkentä s.). Ohjainpaneelien osoitteet Jos järjestelmään liitetään useampi kuin yksi ohjainpaneeli, niin ohjainpaneelien osoitteet pitää muuttaa (kts. käyttö- ja huolto-ohje) Esim. ohjainta. Kytke ensimmäinen ohjainpaneeli kiinni koneeseen ja muuta sen osoitteeksi. Kytke toinen ohjainpaneeli kiinni ja muuta sen osoitteeksi. Kytke kolmas ohjainpaneeli ja tarkasta, että sen osoite on. Jos ohjainpaneeleilla on sama osoite ne menevät väylävikatilaan. Tässä tilanteessa irroita toinen ohjain ja muuta toisen ohjaimen osoite. Edellä mainittu tilanne on mahdollinen lisäohjaimen jälkiasennuksen yhteydessä. Paneelin osoite Paneelin osoite Ohjainpaneelin pinta-asennus Ohjainpaneeli asennetaan seinälle tai -osaisen kojerasian päälle. Johdotus + A B M Leveys 9 mm Korkeus mm Syvyys mm Ohjainpaneelin elektroniikkakortti Kaapeli: NOMAK x x, mm +, mm HUOM! (+) johdon virheellinen kytkentä tuhoaa ohjainpaneelin! = oranssi = + = valkoinen = n. VDC = oranssi = A = valkoinen = B = metalli = signaalimaa }

6 VALLOX DIGIT SE ANTURIT Kosteusanturit Kytke mahdolliset kosteusanturit kytkentäkotelon liitinrimaan niin, että ensimmäinen kosteusanturi kytketään liitinrimassa olevan vastuksen K tilalle %RH:een (poista vastus tässä tapauksessa) ja toinen kosteusanturi kytketään %RH:een. Katso sähkökaavio. Kosteusanturin asennus ja johdotus Anturi johdotetaan suoraan VALLOX DIGIT SE:n kytkentäkotelolta. Pinta-asennus Johdotus Anturin pohjalevy %RH-anturin elektroniikkakortti S + Kaapeli: x, mm Hiilidioksidianturit Hiilidioksidianturit kytketään yksitellen. Kun ensimmäinen hiilidioksidianturi on kytketty järjestelmään, kytketään jännite, jolloin ilmanvaihtokone antaa ko. anturille osoitteen. Samalla tavalla toimitaan muiden hiilidioksidianturien osalta. Hiilidioksidianturin asennus ja johdotus CO -anturi johdotetaan suoraan koneen sähkökytkentäkotelolta, tai se voidaan johdottaa myös sarjaan toisen CO -anturin tai ohjainpaneelin kanssa (kts. ulkoinen sähkökytkentä s.). Pinta-asennus Johdotus + A B M Kaapeli: NOMAK x x, mm +, mm HUOM! (+) johdon virheellinen kytkentä tuhoaa hiilidioksidianturin! = oranssi = + = valkoinen = } n. VDC = oranssi = A = valkoinen = B = metalli = signaalimaa M CO -anturin pohjalevy CO -anturin elektroniikkakortti (malli saattaa vaihdella) Useamman koneen yhteenkytkentä (orjakone) Kytke mahdolliset orjakoneet oheisen kytkentäohjeen mukaisesti. Orjakoneet eivät toimi itsenäisesti, vaan ne toimivat isäntäkoneen käskyjen mukaisesti. Orjakoneeseen ei saa kytkeä ohjainpaneelia, eikä antureita. ISÄNTÄKONEEN KYTKINRIMA ORJAKONEEN KYTKINRIMA ORJAKONEEN KYTKINRIMA ORJAKONEEN KYTKINRIMA HUOM! + johtoa ei saa kytkeä ORJAKONEESEEN. ORJAKONEESSA ei saa olla K vastusta paikoillaan.

7 VALLOX DIGIT SE SUORITUSARVOT/VALLOX ÄÄNENVAIMENNSOSA Painehäviö kanavistossa. Kokonaispaine Pa VALLOX äänenvaimennusosa + Digit SE (talviasetus) SFP, kw/m /s Alhaisemmalla kokonaispaineella SFP pienenee kyseisellä nopeudella P T P T P T T P T T P P T P T Tilavuusvirta P 9 TK PK P-Poistoilmapuhallin T-Tuloilmapuhallin SUOSITELTAVA TOIMINTA-ALUE PK ja TK ovat esimerkkejä tuloja poistokanaviston painehäviöistä dm /s m /h Äänenvaimennusosa min. 9 VALLOX DIGIT SE 9 Ääniarvot Digit SE + äänenvaimennusosa Säätöasento Ilmavirta (dm /s) / paine (Pa) Oktaavikaistan keskitaajuus herzeinä L W, db L WA, db(a) Äänitehotaso oktaavikaistoittain tuloilmakanavistossa äänenvaimennusosan jälkeen L w (db) / / SÄÄTÖASENTO / ILMAVIRTA / /9 / / / / * * * * * * * 9 * * * * * * * Äänitehotaso oktaavikaistoittain poistoilmakanavistossa äänenvaimennusosan jälkeen L w (db) / / SÄÄTÖASENTO / ILMAVIRTA / 9/9 Koneesta vaipan läpi tuleva A-painotettu äänitaso db (A) huonetilassa, johon se on asennettu ( m :n äänenabsorbtio) /9 / 9/ / 9 * 9 9 * * * 9 * * * * * * * * * * * * * * * * * * * 9 Säätöasento Ilmavirta (dm /s) / paine (Pa) L pa, db(a) SÄÄTÖASENTO / ILMAVIRRAT (tulo/poisto) / / / / / /9 /99 9/

8 r SISÄINEN SÄHKÖKAAVIO VALLOX DIGIT SE VALLOX DIGIT SE H EMOKORTTI 9 U U H L N TK JÄÄTYMISSUOJA (JÄTEILMA) TULOILMA ASUNTOON ULKOILMA KONEESEEN POISTOILMA ASUNNOSTA NTC-ANTURIT M VIKATIETO VIKATIETO S TAKKAKYTKIN S VAK-OHJAUS GND - + AB 9 N x s A V V V V V V V V PWM PWM S PAINE KYTKIN S RH S RH L NNO SÄHKÖKOTELO (koneen sisällä) NC SULAKE TmA x.mm T Tuloilmapuhallin P Poistoilmapuhallin M Säästömuuntaja suojajännitekäämillä K Kondensaattori H Häiriönpoistaja L Suojamaadoitettu liitosjohto TK Turvakytkin V Vesipatterin toimilaite/ venttiili T Lämmityspatterin urvatermostaatti T Ylikuumenemissuoja kpl R Jälkilämmitypatteri R Etulämmitypatteri PM Peltimoottori VDC P Suodatinvahti lisävaruste (tulo) P Suodatinvahti lisävaruste (poisto) Johtojen värit s = sininen m = musta r = ruskea vi = vihreä ke = keltainen pu = punainen ro = rosa va = valkoinen ha = harmaa vio = violetti L K K KYTKENTÄKOTELO (koneen katolla) pu/s va/vi r/vi ke/r va/ke vio m ha/ro r ha va ro vi ke s pu N L LNOLNC L N N L L N + S L R S GND + S S + S N + A B - + M TAKKAKYTKIN VIKATIETO VAK.OHJAUS RH R -V DC tai RH RS- VÄYLÄ -ma PM:n kytkentä R = R-malli L = L-malli m m ha ha r r P P N N PM C T T C T T ke-vi m r s ke-vi m s V Vesipatterin toimilaite (VKL-mallit) C C R jälkilämmitys- Sähköpatteri C C R etulämmitys- Sähköpatteri T P A PUHALTIMIEN OHJAUS JUMPPERIN KÄYTTÖ JUMPPERIN KÄYTTÖ JÄNNITE- / VIRTAVIESTILLÄ JÄNNITEVIESTIOHJAUKSESSA VIRTAVIESTIOHJAUKSESSA VALINTA JUMPPERILLA A (TEHDASASETUS)

9 Ulkoinen sähkökytkentä VALLOX DIGIT SE VALLOX DIGIT SE ULKOINEN SÄHKÖKAAVIO VALLOX DIGIT SE PISTOTULPPALIITÄNTÄ A/A A, KUN KONEESSA ON SÄHKÖINEN ETU- JA JÄLKILÄMMITYS, m KONEEN PÄÄLTÄ 9

10 VALLOX DIGIT SE JÄLKILÄMMITYS / VKL-PATTERIN SUORITUSARVOT VALLOX DIGIT SE / VKL-jälkilämmityspatterin suoritusarvot VKL-vesipatterin teho VKL-vesipatterin painehäviö Patterin kokonaisteho kw,,,,, Ilmavirta 9 dm /s dm /s dm /s dm /s Patterille tulevan veden lämpötila C C Patterin painehäviö, kpa C Koneesta lähtevän ilman lämpötila C Patterille tulevan ilman lämpötila C nestevirta, dm /s nestevirta, dm /s,,, Vesivirta, dm /s, Veden jäähtymä patterissa Venttiilin painehäviö Säätöasento kv-arvo,=open,,,,,,,, Patterin kokonaisteho kw,,,, Painehäviö p kpa, Veden jäähtymä patterissa C Patterille tulevan ilman lämpötila C nestevirta, dm /s nestevirta, dm /s,,,,,,,,,,, Nestevirta dm /s

11 VALLOX DIGIT SE JÄLKILÄMMITYS / MLV-PATTERIN SUORITUSARVOT VALLOX DIGIT SE:n MLV-lämmitys/viilennyspatterin suoritusarvot MLV-PATTERIN LÄMMITYSTEHO Etanoli %, virtaama,dm /s Tuleva ilma - C MLV-P ATTERIN JÄÄHD YTYSTEHO (,...,kw) Etanoli %, virtaama, dm /s Tuleva ilma C, suhteelinen kosteus RH % Patterista lähtevän ilman lämpötila C ILMAVIRTA dm /s dm /s dm /s 9 dm /s Patterista lähtevän ilman lämpötila C 9 ILMAVIRTA 9 dm /s dm /s dm /s dm /s Maalämpönesteen lämpötila C Maalämpönesteen lämpötila C MLV-PATTERIN PAINEHÄVIÖ Patterin painehäviö, kpa,,,, nestevirta, dm /s

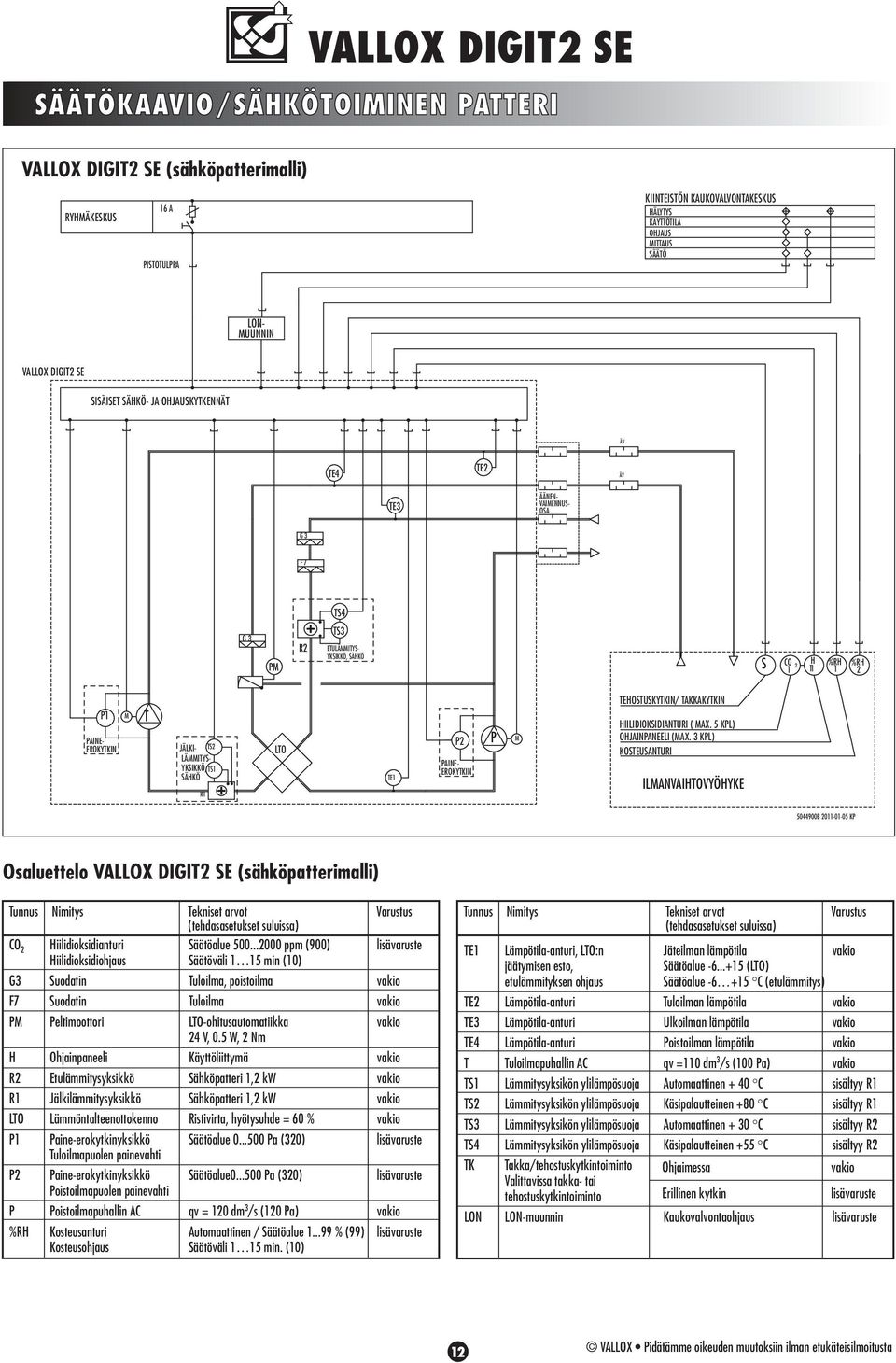

12 VALLOX DIGIT SE SÄÄTÖKAAVIO/SÄHKÖTOIMINEN PATTERI VALLOX DIGIT SE (sähköpatterimalli) RYHMÄKESKUS A PISTOTULPPA KIINTEISTÖN KAUKOVALVONTAKESKUS HÄLYTYS KÄYTTÖTILA OHJAUS MITTAUS SÄÄTÖ VALLOX DIGIT SE SISÄISET SÄHKÖ- JA OHJAUSKYTKENNÄT ÄV TE TE ÄV TE LON- MUUNNIN ÄÄNEN- VAIMENNUS- OSA G F TS G PM R TS ETULÄMMITYS- YKSIKKÖ, SÄHKÖ S CO H %RH %RH P PAINE- EROKYTKIN M T JÄLKI- TS LÄMMITYS- YKSIKKÖ, TS SÄHKÖ R LTO TE P PAINE- EROKYTKIN P M TEHOSTUSKYTKIN/ TAKKAKYTKIN HIILIDIOKSIDIANTURI ( MAX. KPL) OHJAINPANEELI (MAX. KPL) KOSTEUSANTURI ILMANVAIHTOVYÖHYKE 9B -- KP Osaluettelo VALLOX DIGIT SE (sähköpatterimalli) Tunnus Nimitys Tekniset arvot (tehdasasetukset suluissa) CO Hiilidioksidianturi Säätöalue... ppm (9) lisävaruste Hiilidioksidiohjaus Säätöväli min () G Suodatin Tuloilma, poistoilma vakio F Suodatin Tuloilma vakio PM Peltimoottori LTO-ohitusautomatiikka vakio V,. W, Nm H Ohjainpaneeli Käyttöliittymä vakio R Etulämmitysyksikkö Sähköpatteri, kw vakio R Jälkilämmitysyksikkö Sähköpatteri, kw vakio LTO Lämmöntalteenottokenno Ristivirta, hyötysuhde = % vakio P Paine-erokytkinyksikkö Säätöalue... Pa () lisävaruste Tuloilmapuolen painevahti P Paine-erokytkinyksikkö Säätöalue... Pa () lisävaruste Poistoilmapuolen painevahti P Poistoilmapuhallin AC qv = dm /s ( Pa) vakio %RH Kosteusanturi Automaattinen / Säätöalue...99 % (99) lisävaruste Kosteusohjaus Säätöväli min. () Varustus Tunnus Nimitys Tekniset arvot (tehdasasetukset suluissa) Varustus TE Lämpötila-anturi, LTO:n Jäteilman lämpötila vakio jäätymisen esto, Säätöalue (LTO) etulämmityksen ohjaus Säätöalue - + C (etulämmitys) TE Lämpötila-anturi Tuloilman lämpötila vakio TE Lämpötila-anturi Ulkoilman lämpötila vakio TE Lämpötila-anturi Poistoilman lämpötila vakio T Tuloilmapuhallin AC qv = dm /s ( Pa) vakio TS Lämmitysyksikön ylilämpösuoja Automaattinen + C sisältyy R TS Lämmitysyksikön ylilämpösuoja Käsipalautteinen + C sisältyy R TS Lämmitysyksikön ylilämpösuoja Automaattinen + C sisältyy R TS Lämmitysyksikön ylilämpösuoja Käsipalautteinen + C sisältyy R TK Takka/tehostuskytkintoiminto Valittavissa takka- tai tehostuskytkintoiminto Ohjaimessa Erillinen kytkin vakio lisävaruste LON LON-muunnin Kaukovalvontaohjaus lisävaruste

13 VALLOX DIGIT SE TOIMINTASELOSTUS/SÄHKÖTOIMINEN PATTERI Käynnin ohjaus Koneen sähkönsyöttöä voidaan tarvittaessa ohjata ryhmäkeskuksen kontaktorin kautta, esim. aikaohjelmalla. Kone menee käynnistyksen jälkeen aluksi minimiteholle, jonka jälkeen tehon säätö tapahtuu ilmanlaatuantureiden antaman mittaustiedon perusteella ja/tai käsiohjauksella ohjainpaneelista. Puhallinnopeuden säätö Käsiohjaus IV-koneen puhallintehoa ohjataan -portaisesti ohjainpaneelista H. Viikkokello-ohjaus IV-koneen puhallintehoa ohjataan -portaisesti ohjainpaneelissa H olevalla viikkokellolla. Sen avulla voidaan ohjelmoida viikon jokaisen päivän, jokaiselle tunnille haluttu puhallintehovaihtoehto ja tuloilman lämpötilan asetusarvo. Hiilidioksidi- ja kosteusohjaus IV-koneen puhallintehoa ohjataan moniportaisesti kuormitustilanteiden mukaan ilmanvaihtovyöhykkeellä sijaitsevien ilmanlaatuantureiden (CO- ja %RH-anturi) antaman mittaustiedon perusteella. Vyöhykkeen hiilidioksidi- ja/tai kosteuspitoisuus pyritään pitämään ohjainpaneelista H asetellun raja-arvon alapuolella. Kosteuspitoisuuden raja-arvolle voidaan valita myös automaattinen haku ohjainpaneelista H. Käytössä voi olla yhtä aikaa yksi tai useampi ohjaustapa tehostusta vaativa ohjaustapa on määräävä. Puhallinnopeus vaihtelee kuormitustilanteen mukaan välillä perus- ja maksimipuhallinnopeus. Perus- ja maksimipuhallinnopeus on aseteltavissa halutulle tasolle ohjainpaneelista H. Jännite- tai virtaviestiohjaus IV-koneen puhallintehoa ohjataan -portaisesti jänniteviestillä VDC tai virtaviestillä ma. Puhallintehoa ei voida kuitenkaan ohjata yli asetetun maksimipuhallusnopeuden. Jännite- tai virtaviestillä ohjataan peruspuhallinnopeutta eli käsiohjaus sekä hiilidioksidi- ja kosteussäätö voivat muuttaa puhallinnopeutta tarvittaessa isommaksi, mutta eivät pienemmäksi. Jännite- ja virtaviestiarvot (valinta emolevyltä) Puhallinnopeutta vastaavat jännitearvot:,..., VDC,..., VDC,..., VDC,..., VDC,..., VDC,..., VDC,..., VDC,..., VDC,..., VDC Puhallinnopeutta vastaavat virtaviestiarvot:,..., ma,..., ma,..., ma,..., ma 9,..., ma,..., ma,..., ma,.., ma,..., ma Tuloilman lämpötila Tuloilman lämpötilaa voidaan ohjata vakiolämpötila- tai kaskadisäädöllä. Tuloilman vakiolämpötilasäätö Koneen ohjaus/säätökeskus ohjaa jälkilämmitysyksikön R toimintaa lämpötila-anturin TE antaman mittaustiedon perusteella, pyrkien pitämään tuloilman lämpötilan ohjainpaneelista H asetellussa lämpötilaarvossa (+...+ C). Tuloilman kaskadisäätö Koneen ohjaus/säätökeskus ohjaa jälkilämmitysyksikön R toimintaa poistoilma-anturin TE antaman mittaustiedon perusteella pyrkien pitämään poistoilman lämpötilan ohjainpaneelista H asetellussa lämpötila- arvossa (+...+ C). Lämmöntalteenoton ohitus Lämmöntalteenotto on aina käytössä, kun jälkilämmitys on kytketty toimintaan. Lämmöntalteenoton ohitusautomatiikka on toiminnassa, kun jälkilämmitys on kytketty pois päältä ja ulkoilman lämpötila on yli asetellun raja-arvon (aseteltavissa.+ C). Tällöin ohjaus/säätökeskus ohjaa peltimoottorin PM toimintaa ulkolämpötila-anturin TE ja poistoilmalämpötila-anturin TE antaman mittaustiedon perusteella pyrkien saamaan ilmanvaihtovyöhykkeelle mahdollisimman viileää tuloilmaa. Lämmöntalteenotto on kuitenkin aina käytössä, kun ulkoilman lämpötila on alle asetellun raja-arvon, tai kun ulkoilma on lämpimämpää kuin poistoilma. Lämmöntalteenoton jäätymisen esto Koneen ohjaus/säätökeskus ohjaa etulämmitysyksikön R toimintaa lämpötila-anturien TE ja TE mittaustietojen perusteella estäen jäätymisvaaratilanteen syntymisen ja tuloilmapuhaltimen T pysäyttelyn. Jos etulämmitysyksikön R teho ei riitä tai se ei ole päällä, ohjaus/säätökeskus pysäyttelee tuloilmapuhallinta T lämpötila-anturien TE ja TE mittaustietojen perusteella estäen LTO-kennon jäätymisen. Puhallin käynnistyy automaattisesti jäätymisvaaratilanteen mennessä ohi. Jäätymiseneston toiminnan rajalämpötila (...+ C) ja ero-alue (... C) on aseteltavissa ohjainpaneelista H. Kun puhallin T pysähtyy, katkeaa virransyöttö patterilta R ja jälkilämmityspatteri R jää lämmittämään. Etulämmityksen toiminta vaatii sen rajalämpötilan asettamista vähintään yhden asteen korkeammalle kuin puhaltimen pysähtelyn rajalämpötila. Lämpötilat säädetään ohjainpaneelista H. Lämmitysyksikön ylilämpösuoja Ylilämpösuojatermostaatit TS ja TS vahtivat lämmitysyksikkö R:n pintalämpötilaa ja ylilämpösuojatermostaatit TS ja TS lämmitysyksikkö R:n pintalämpötilaa. Pintalämpötilan ylittäessä raja-arvon, ylilämpösuoja laukeaa ja sähkönsyöttö lämmitysyksikölle katkeaa. Ylilämpösuojien TS ja TS kuittaukset ovat automaattisia kun taas ylilämpösuojien TS ja TS ovat käsitoimisia. Hälytykset Paine-erokytkimet P ja P vahtivat tulo- ja poistoilmapuolen paineeroa. Jos paine-ero kasvaa liian suureksi likaisten suodattimien tai tukkeentuneen kanaviston takia, tapahtuu hälytys, joka ilmenee ohjainpaneelin päänäytössä merkkisymbolina ( ). Jos koneeseen ei tule paine-erokytkimiä, koneen mahdollisesta huollontarpeesta muistuttaa ohjainpaneliin päänäyttöön syttyvä symboli ( ), jonka käyttöjakso on aseteltavissa kk. Tehdasasetus on kk. Tämä toiminta on aina käytössä Vikatietoreleestä saadaan potentiaalivapaa hälytystieto seuraavista vikatiloista: korkean hiilidioksidipitoisuuden hälytys (> ppm ) kytkee relettä s välein. muissa vikatilanteissa, esim. anturivika, releen kärjet sulkeutuvat. Tehostus- tai takkakytkintoiminto. IV-koneen tehostus- tai takkakytkintoimintoa ohjataan joko ohjainpaneelista H ja/tai erillisestä kytkimestä S, joka voidaan liittää koneen kytkentärasiaan. Kytkimen toimintatapa valitaan ohjainpaneelista H. Tehostuskytkintoiminto nostaa puhallinnopeuden asetettuun maksimipuhallinnopeuteen minuutin ajaksi. Takkakytkintoiminto pysäyttää poistoilmapuhaltimen minuutin ajaksi ja tekee ilmanvaihtovyöhykkeestä ylipaineisen. LON-kaukovalvontaohjaus voidaan toteuttaa VALLOX LON-muuntimen avulla (kts erillinen esite).

14 SÄÄTÖKAAVIO/VKL-MALLI VALLOX DIGIT SE VALLOX DIGIT SE (vesipatterimalli) A RYHMÄKESKUS PISTOTULPPA KIINTEISTÖN KAUKOVALVONTAKESKUS HÄLYTYS KÄYTTÖTILA OHJAUS MITTAUS SÄÄTÖ VALLOX DIGIT SE VKL SISÄISET SÄHKÖ- JA OHJAUSKYTKENNÄT ÄV TE TE ÄV TE LON- MUUNNIN ÄÄNEN- VAIMENNUS- OSA G F R JÄLKILÄMMITYS- YKSIKKÖ, VESI G PM R TS TS ETULÄMMITYS- YKSIKKÖ, SÄHKÖ V Ljm Ljp TEHOSTUSKYTKIN/ TAKKAKYTKIN S CO H %RH %RH P PAINE- EROKYTKIN M SP T LTO TE P PAINE- EROKYTKIN SP P M HIILIDIOKSIDIANTURI ( MAX. KPL) OHJAINPANEELI (MAX. KPL) KOSTEUSANTURI ILMANVAIHTOVYÖHYKE B -- KP Osaluettelo VALLOX DIGIT SE VKL (vesipatterimalli) Tunnus Nimitys Tekniset arvot (tehdasasetukset suluissa) Varustus Tunnus Nimitys Tekniset arvot (tehdasasetukset suluissa) Varustus CO Hiilidioksidianturi Säätöalue... ppm (9) lisävaruste TE Lämpötila-anturi, LTO:n Jäteilman lämpötila vakio Hiilidioksidiohjaus Säätöväli min () jäätymisen esto, Säätöalue (LTO) G Suodatin Tuloilma, poistoilma vakio etulämmityksen ohjaus Säätöalue - + C (etulämmitys) F Suodatin Tuloilma vakio TE Lämpötila-anturi Tuloilman lämpötila vakio PM Peltimoottori LTO-ohitusautomatiikka vakio TE Lämpötila-anturi Ulkoilman lämpötila vakio V,. W, Nm TE Lämpötila-anturi Poistoilman lämpötila vakio H Ohjainpaneeli Käyttöliittymä vakio T Tuloilmapuhallin AC qv = dm /s ( Pa) vakio R Etulämmitysyksikkö Sähköpatteri, kw vakio V Vesipatterin toimilaite/venttiili vakio R Jälkilämmitysyksikkö Vesipatteri vakio TS Lämmitysyksikön ylilämpösuoja Automaattinen + C sisältyy R LTO Lämmöntalteenottokenno Ristivirta, hyötysuhde = % vakio TS Lämmitysyksikön ylilämpösuoja Käsipalautteinen + C sisältyy R P Paine-erokytkinyksikkö Säätöalue... Pa () lisävaruste TK Takka/tehostuskytkintoiminto Ohjaimessa vakio Tuloilmapuolen painevahti Valittavissa takka- tai P Paine-erokytkinyksikkö Säätöalue... Pa () lisävaruste tehostuskytkintoiminto Erillinen kytkin lisävaruste Poistoilmapuolen painevahti SP Sulkupelti kpl Ilmavirtatoiminen vakio P Poistoilmapuhallin AC qv = dm /s ( Pa) Vakio LON LON-muunnin Kaukovalvontaohjaus lisävaruste %RH Kosteusanturi Automaattinen / Säätöalue...99 % (99) lisävaruste Kosteusohjaus Säätöväli min. ()

15 VALLOX DIGIT SE TOIMINTASELOSTUS/VKL-MALLI Käynnin ohjaus Koneen sähkönsyöttöä voidaan tarvittaessa ohjata ryhmäkeskuksen kontaktorin kautta, esim. aikaohjelmalla. Kone menee käynnistyksen jälkeen aluksi minimiteholle, jonka jälkeen tehon säätö tapahtuu ilmanlaatuantureiden antaman mittaustiedon perusteella ja/tai käsiohjauksella ohjainpaneelista. Puhallinnopeuden säätö Käsiohjaus IV-koneen puhallintehoa ohjataan -portaisesti ohjainpaneelista H. Viikkokello-ohjaus IV-koneen puhallintehoa ohjataan -portaisesti ohjainpaneelissa H olevalla viikkokellolla. Sen avulla voidaan ohjelmoida viikon jokaisen päivän, jokaiselle tunnille haluttu puhallintehovaihtoehto ja tuloilman lämpötilan asetusarvo. Hiilidioksidi- ja kosteusohjaus IV-koneen puhallintehoa ohjataan moniportaisesti kuormitustilanteiden mukaan ilmanvaihtovyöhykkeellä sijaitsevien ilmanlaatuantureiden (CO - ja %RH-anturi) antaman mittaustiedon perusteella. Vyöhykkeen hiilidioksidi- ja/tai kosteuspitoisuus pyritään pitämään ohjainpaneelista H asetellun raja-arvon alapuolella. Kosteuspitoisuuden raja-arvolle voidaan valita myös automaattinen haku ohjainpaneelista H. Käytössä voi olla yhtä aikaa yksi tai useampi ohjaustapa tehostusta vaativa ohjaustapa on määräävä. Puhallinnopeus vaihtelee kuormitustilanteen mukaan välillä perus- ja maksimipuhallinnopeus. Perus- ja maksimipuhallinnopeus on aseteltavissa halutulle tasolle ohjainpaneelista H. Jännite- tai virtaviestiohjaus IV-koneen puhallintehoa ohjataan -portaisesti jänniteviestillä VDC tai virtaviestillä ma. Puhallintehoa ei voida kuitenkaan ohjata yli asetetun maksimipuhallusnopeuden. Jännite- tai virtaviestillä ohjataan peruspuhallinnopeutta eli käsiohjaus sekä hiilidioksidi- ja kosteussäätö voivat muuttaa puhallinnopeutta tarvittaessa isommaksi, mutta eivät pienemmäksi. Jännite- ja virtaviestiarvot (valinta emolevyltä) Puhallinnopeutta vastaavat jännitearvot:,..., VDC,..., VDC,..., VDC,..., VDC,..., VDC,..., VDC,..., VDC,..., VDC,..., VDC Puhallinnopeutta vastaavat virtaviestiarvot:,..., ma,..., ma,..., ma,..., ma 9,..., ma,..., ma,..., ma,.., ma,..., ma Tuloilman lämpötila Tuloilman lämpötilaa voidaan ohjata vakiolämpötila- tai kaskadisäädöllä. Tuloilman vakiolämpötilasäätö Koneen ohjaus/säätökeskus ohjaa jälkilämmitysyksikön R toimintaa lämpötila-anturin TE antaman mittaustiedon perusteella, pyrkien pitämään tuloilman lämpötilan ohjainpaneelista H asetellussa lämpötilaarvossa (+...+ C). Tuloilman kaskadisäätö Koneen ohjaus/säätökeskus ohjaa jälkilämmitysyksikön R toimintaa poistoilma-anturin TE antaman mittaustiedon perusteella, pyrkien pitämään poistoilman lämpötilan ohjainpaneelista H asetellussa lämpötila-arvossa (+...+ C). Lämmöntalteenoton ohitus Lämmöntalteenotto on aina käytössä, kun jälkilämmitys on kytketty toimintaan. Lämmöntalteenoton ohitusautomatiikka on toiminnassa, kun jälkilämmitys on kytketty pois päältä ja ulkoilman lämpötila on yli asetellun raja-arvon (aseteltavissa.+ C). Tällöin ohjaus/säätökeskus ohjaa peltimoottorin PM toimintaa ulkolämpötila-anturin TE ja poistoilmalämpötila-anturin TE antaman mittaustiedon perusteella pyrkien saamaan ilmanvaihtovyöhykkeelle mahdollisimman viileää tuloilmaa. Lämmöntalteenotto on kuitenkin aina käytössä, kun ulkoilman lämpötila on alle asetellun raja-arvon, tai kun ulkoilma on lämpimämpää kuin poistoilma. Lämmöntalteenoton jäätymisen esto Koneen ohjaus/säätökeskus ohjaa etulämmitysyksikön R toimintaa lämpötila-anturien TE ja TE mittaustietojen perusteella estäen jäätymisvaaratilanteen syntymisen ja tuloilmapuhaltimen T pysäyttelyn. Jos etulämmitysyksikön R teho ei riitä tai se ei ole päällä, ohjaus/säätökeskus pysäyttelee tuloilmapuhallinta T lämpötila-anturien TE ja TE mittaustietojen perusteella estäen LTO-kennon jäätymisen. Puhallin käynnistyy automaattisesti jäätymisvaaratilanteen mennessä ohi. Jäätymiseneston toiminnan rajalämpötila (...+ C) ja ero-alue (... C) on aseteltavissa ohjainpaneelista H. Kun puhallin T pysähtyy, katkeaa virransyöttö patterilta R ja jälkilämmityspatteri R jää lämmittämään. Etulämmityksen toiminta vaatii sen rajalämpötilan asettamista vähintään yhden asteen korkeammalle kuin puhaltimen pysähtelyn rajalämpötila. Lämpötilat säädetään ohjainpaneelista H. Lämmitysyksikön ylilämpösuoja Ylilämpösuojatermostaatit TS ja TS vahtivat lämmitysyksikkö R:n pintalämpötilaa. Pintalämpötilan ylittäessä raja-arvon, ylilämpösuoja laukeaa ja sähkönsyöttö lämmitysyksikölle katkeaa. Ylilämpösuojan TS kuittaus on automaattinen, kun taas ylilämpösuojan TS on käsitoiminen. Vesipatterin jäätymissuoja Koneen ohjaus/säätökeskus pysäyttää puhaltimet T ja P, venttiili V jää auki ja lisäksi puhaltimien omavoimaiset sulkupellit SP sulkeutuvat ulkolämpötila-anturin TE (ulkoilma < C) ja tuloilmalämpötila-anturin TE (tuloilma < C) mittaustiedon perusteella vähentäen vesitoimisen lämmitysyksikön R jäätymisvaaraa. Tieto jäätymisvaarasta tulee ohjainpaneelin näyttöön. Puhaltimet käynnistyvät automaattisesti ja sulkupellit SP avautuvat jäätymisvaaratilanteen mennessä ohi (tuloilma > C). Hälytykset Paine-erokytkimet P ja P vahtivat tulo- ja poistoilmapuolen paineeroa. Jos paine-ero kasvaa liian suureksi likaisten suodattimien tai tukkeentuneen kanaviston takia, tapahtuu hälytys, joka ilmenee ohjainpaneelin päänäytössä merkkisymbolina ( ). Jos koneeseen ei tule paine-erokytkimiä, koneen mahdollisesta huollontarpeesta muistuttaa ohjainpaneliin päänäyttöön syttyvä symboli ( ), jonka käyttöjakso on aseteltavissa kk. Tehdasasetus on kk. Tämä toiminta on aina käytössä Vikatietoreleestä saadaan potentiaalivapaa hälytystieto seuraavista vikatiloista: Vesipatterin jäätymisenestotoiminnan aikana releen kärjet sulkeutuvat ja avautuvat s välein. Korkean hiilidioksidipitoisuuden hälytys (> ppm ) kytkee relettä s välein. Muissa vikatilanteissa, esim. anturivika, releen kärjet sulkeutuvat. Tehostus- tai takkakytkintoiminto IV-koneen tehostus- tai takkakytkintoimintoa ohjataan joko ohjainpaneelista H ja/tai erillisestä kytkimestä S, joka voidaan liittää koneen kytkentärasiaan. Kytkimen toimintatapa valitaan ohjainpaneelista H. Tehostuskytkintoiminto nostaa puhallinnopeuden asetettuun maksimipuhallinnopeuteen minuutin ajaksi. Takkakytkintoiminto pysäyttää poistoilmapuhaltimen minuutin ajaksi ja tekee ilmanvaihtovyöhykkeestä ylipaineisen. LON-kaukovalvontaohjaus voidaan toteuttaa VALLOX LON-muuntimen avulla (kts erillinen esite).

16 SÄÄTÖKAAVIO/MLV-MALLI VALLOX DIGIT SE VALLOX DIGIT SE MLV VKL (lämmitys/viilennyspatteriyksikkömalli vesijälkilämmitysyksiköllä) RYHMÄKESKUS A PISTOTULPPA KIINTEISTÖN KAUKOVALVONTAKESKUS HÄLYTYS KÄYTTÖTILA OHJAUS MITTAUS SÄÄTÖ VALLOX DIGIT SE MLV VKL SISÄISET SÄHKÖ- JA OHJAUSKYTKENNÄT ÄV TE TE ÄV TE LON- MUUNNIN ÄÄNEN- VAIMENNUS- OSA G F KP MV G R ETULÄMMITYS- YKSIKKÖ, NESTE V R JÄLKILÄMMITYS- YKSIKKÖ, VESI PM Ljm Ljp TEHOSTUSKYTKIN/ TAKKAKYTKIN S CO H %RH %RH SP SP HIILIDIOKSIDIANTURI ( MAX. KPL) P M T LTO P M P OHJAINPANEELI (MAX. KPL) KOSTEUSANTURI PAINE- EROKYTKIN PAINE- EROKYTKIN TE ILMANVAIHTOVYÖHYKE VALLOX DIGIT SE MLV sähkö (lämmitys/viilennyspatteriyksikkömalli sähköjälkilämmitysyksiköllä) RYHMÄKESKUS KIINTEISTÖN KAUKOVALVONTAKESKUS A HÄLYTYS KÄYTTÖTILA OHJAUS MITTAUS SÄÄTÖ PISTOTULPPA VALLOX DIGIT SE MLV VKL SISÄISET SÄHKÖ- JA OHJAUSKYTKENNÄT ÄV TE TE ÄV TE LON- MUUNNIN ÄÄNEN- VAIMENNUS- OSA G F KP MV R ETULÄMMITYS- YKSIKKÖ, NESTE G S CO H %RH %RH B -- KP P PAINE- EROKYTKIN M T JÄLKI- TS LÄMMITYS- YKSIKKÖ, TS SÄHKÖ R PM LTO TE P PAINE- EROKYTKIN M SP P TEHOSTUSKYTKIN/ TAKKAKYTKIN HIILIDIOKSIDIANTURI ( MAX. KPL) OHJAINPANEELI (MAX. KPL) KOSTEUSANTURI ILMANVAIHTOVYÖHYKE

17 VALLOX DIGIT SE VALLOX DIGIT SE MLV (lämmitys/viilennyspatteriyksikkömalli) Tunnus Nimitys Tekniset arvot (tehdasasetukset suluissa) CO Hiilidioksidianturi Säätöalue... ppm (9) lisävaruste Hiilidioksidiohjaus Säätöväli min () G Suodatin Tuloilma, poistoilma vakio F Suodatin Tuloilma vakio PM Peltimoottori LTO-ohitusautomatiikka vakio V,. W, Nm H Ohjainpaneeli Käyttöliittymä vakio R Etulämmitysyksikkö Nestepatteri vakio R Jälkilämmitysyksikkö a) Vesipatteri (Digit SE MLV VKL) vakio b) Sähköpatteri (DIgit SEMLV sähkö) vakio LTO Lämmöntalteenottokenno Ristivirta, hyötysuhde = % vakio P Paine-erokytkinyksikkö Säätöalue... Pa () lisävaruste Tuloilmapuolen painevahti P Paine-erokytkinyksikkö Säätöalue... Pa () lisävaruste Poistoilmapuolen painevahti P Poistoilmapuhallin AC qv = dm/s ( Pa) Vakio %RH Kosteusanturi Automaattinen / Säätöalue...99 % (99) lisävaruste Kosteusohjaus Säätöväli min. () TOIMINTASELOSTUS/MLV-MALLI Varustus Tunnus Nimitys Tekniset arvot (tehdasasetukset suluissa) Varustus TE Lämpötila-anturi, LTO:n Jäteilman lämpötila vakio jäätymisen esto Säätöalue (LTO) TE Lämpötila-anturi, Tuloilman lämpötila vakio etuviilennyksen ohjaus Säätöalue C TE Lämpötila-anturi, Ulkoilman lämpötila vakio etulämmityksen ohjaus Säätöalue - + C (etulämmitys) TE Lämpötila-anturi Poistoilman lämpötila vakio TS Lämmitysyksikön ylilämpösuoja Automaattinen, + C Sisältyy R TS Lämmitysyksikön ylilämpösuoja Käsipalautteinen, + C Sisältyy R T Tuloilmapuhallin AC qv = dm /s ( Pa) vakio V Vesipatterin toimilaite/venttiili vakio MV Magneettiventtiili Ei sisälly toimitukseen KP Kiertovesipumppu Ei sisälly toimitukseen TK Takka/tehostuskytkintoiminto Valittavissa takka- tai tehostuskytkintoiminto Ohjaimessa Erillinen kytkin vakio lisävaruste SP Sulkupelti kpl Ilmavirtatoiminen vakio LON LON-muunnin Kaukovalvontaohjaus lisävaruste

18 TOIMINTASELOSTUS/MLV-MALLI Käynnin ohjaus Koneen sähkönsyöttöä voidaan tarvittaessa ohjata ryhmäkeskuksen kontaktorin kautta, esim. aikaohjelmalla. Kone menee käynnistyksen jälkeen aluksi minimiteholle, jonka jälkeen tehon säätö tapahtuu ilmanlaatuantureiden antaman mittaustiedon perusteella ja/tai käsiohjauksella ohjainpaneelista. Puhallinnopeuden säätö Käsiohjaus IV-koneen puhallintehoa ohjataan -portaisesti ohjainpaneelista H. Viikkokello-ohjaus IV-koneen puhallintehoa ohjataan -portaisesti ohjainpaneelissa H olevalla viikkokellolla. Sen avulla voidaan ohjelmoida viikon jokaisen päivän, jokaiselle tunnille haluttu puhallintehovaihtoehto ja tuloilman lämpötilan asetusarvo. Hiilidioksidi- ja kosteusohjaus IV-koneen puhallintehoa ohjataan moniportaisesti kuormitustilanteiden mukaan ilmanvaihtovyöhykkeellä sijaitsevien ilmanlaatuantureiden (CO - ja %RH-anturi) antaman mittaustiedon perusteella. Vyöhykkeen hiilidioksidi- ja/tai kosteuspitoisuus pyritään pitämään ohjainpaneelista H asetellun raja-arvon alapuolella. Kosteuspitoisuuden raja-arvolle voidaan valita myös automaattinen haku ohjainpaneelista H. Käytössä voi olla yhtä aikaa yksi tai useampi ohjaustapa tehostusta vaativa ohjaustapa on määräävä. Puhallinnopeus vaihtelee kuormitustilanteen mukaan välillä perus- ja maksimipuhallinnopeus. Perus- ja maksimipuhallinnopeus on aseteltavissa halutulle tasolle ohjainpaneelista H. Jännite- tai virtaviestiohjaus IV-koneen puhallintehoa ohjataan -portaisesti jänniteviestillä VDC tai virtaviestillä ma. Puhallintehoa ei voida kuitenkaan ohjata yli asetetun maksimipuhallusnopeuden. Jännite- tai virtaviestillä ohjataan peruspuhallinnopeutta eli käsiohjaus sekä hiilidioksidi- ja kosteussäätö voivat muuttaa puhallinnopeutta tarvittaessa isommaksi, mutta eivät pienemmäksi. Jännite- ja virtaviestiarvot (valinta emolevyltä) Puhallinnopeutta vastaavat jännitearvot:,..., VDC,..., VDC,..., VDC,..., VDC,..., VDC,..., VDC,..., VDC,..., VDC,..., VDC Puhallinnopeutta vastaavat virtaviestiarvot:,..., ma,..., ma,..., ma,..., ma 9,..., ma,..., ma,..., ma,.., ma,..., ma Tuloilman lämpötila Tuloilman lämpötilaa voidaan ohjata vakiolämpötila- tai kaskadisäädöllä. Tuloilman vakiolämpötilasäätö Koneen ohjaus/säätökeskus ohjaa jälkilämmitysyksikön R toimintaa lämpötila-anturin TE antaman mittaustiedon perusteella, pyrkien pitämään tuloilman lämpötilan ohjainpaneelista H asetellussa lämpötilaarvossa (+...+ C). MLV-patterin viilennystoiminto käynnistyy, kun jälkilämmityspatteri on kytketty pois päältä ja kun tuloilman lämpötila ylittää tuloilman asetuslämpötilan. Tuloilman kaskadisäätö Koneen ohjaus/säätökeskus ohjaa jälkilämmitysyksikön R toimintaa poistoilma-anturin TE antaman mittaustiedon perusteella, pyrkien pitämään poistoilman lämpötilan ohjainpaneelista H asetellussa lämpötilaarvossa (+...+ C). VALLOX DIGIT SE Lämmöntalteenoton ohitus Lämmöntalteenotto on aina käytössä, kun jälkilämmitys on kytketty toimintaan. Lämmöntalteenoton ohitusautomatiikka on toiminnassa, kun jälkilämmitys on kytketty pois päältä ja ulkoilman lämpötila on yli asetellun raja-arvon (aseteltavissa.+ C). Tällöin ohjaus/säätökeskus ohjaa peltimoottorin PM toimintaa ulkolämpötilaanturin TE ja poistoilmalämpötila-anturin TE antaman mittaustiedon perusteella pyrkien saamaan ilmanvaihtovyöhykkeelle mahdollisimman viileää tuloilmaa. Lämmöntalteenotto on kuitenkin aina käytössä, kun ulkoilman lämpötila on alle asetellun raja-arvon, tai kun ulkoilma on lämpimämpää kuin poistoilma. Lämmöntalteenoton jäätymisen esto Nestekiertoisen MLV-patterin etulämmitystoiminnan ohjaus poikkeaa sähköisen etulämmityspatterin ohjauksesta. Nestepatteri kytkeytyy päälle ulkoilmalämpötila-anturin TE mittaustiedon perusteella. Koneen ohjaus /säätökeskus käynnistää pumpun ja aukaisee magneettiventtiilin, kun jälkilämmitys on päällä ja ulkoilman lämpötila alittaa etulämmityksen asetuslämpötilan. Asetusarvon tulee olla pienempi kuin lämmönkeruupiiristä tulevan nesteen lämpötila. Jos etulämmitysyksikön R teho ei riitä, ohjaus /säätökeskus pysäyttelee tuloilmapuhallinta T lämpötilaanturien TE ja TE mittaustietojen perusteella estäen LTO-kennon jäätymisen. Puhallin käynnistyy automaattisesti jäätymisvaaratilanteen mennessä ohi. Jäätymiseneston toiminnan rajalämpötila (...+ C) ja ero-alue (... C) on aseteltavissa ohjainpaneelista H. Vesipatterin jäätymissuoja Koneen ohjaus/säätökeskus pysäyttää puhaltimet T ja P, venttiili V jää auki ja lisäksi puhaltimien omavoimaiset sulkupellit SP sulkeutuvat ulkolämpötila-anturin TE (ulkoilma < C) ja tuloilmalämpötila-anturin TE (tuloilma < C) mittaustietojen perusteella vähentäen vesitoimisen lämmitysyksikön R jäätymisvaaraa. Tieto jäätymisvaarasta tulee ohjainpaneelin näyttöön. Puhaltimet käynnistyvät automaattisesti ja sulkupellit SP avautuvat jäätymisvaaratilanteen mennessä ohi (tuloilma C). Lämmitysyksikön ylilämpösuoja Ylilämpösuojatermostaatit TS ja TS vahtivat lämmitysyksikkö R:n pintalämpötilaa. Pintalämpötilan ylittäessä raja-arvon, ylilämpösuoja laukeaa ja sähkönsyöttö lämmitysyksikölle katkeaa. Ylilämpösuojan TS kuittaus on automaattinen kun taas ylilämpösuojan TS käsitoiminen. Hälytykset Paine-erokytkimet P ja P vahtivat tulo- ja poistoilmapuolen paineeroa. Jos paine-ero kasvaa liian suureksi likaisten suodattimien tai tukkeentuneen kanaviston takia, tapahtuu hälytys, joka ilmenee ohjainpaneelin päänäytössä merkkisymbolina ( ). Jos koneeseen ei tule paine-erokytkimiä, koneen mahdollisesta huollontarpeesta muistuttaa ohjainpaneliin päänäyttöön syttyvä symboli ( ), jonka käyttöjakso on aseteltavissa kk. Tehdasasetus on kk. Tämä toiminta on aina käytössä. Vikatietoreleestä saadaan potentiaalivapaa hälytystieto seuraavista vikatiloista: Vesipatterin jäätymisenestotoiminnan aikana releen kärjet sulkeutuvat ja avautuvat s välein. Korkean hiilidioksidipitoisuuden hälytys (> ppm ) kytkee relettä s välein. Muissa vikatilanteissa, esim. anturivika, releen kärjet sulkeutuvat. Tehostus- tai takkakytkintoiminto Ylimääräinen kytkin S voidaan liittää koneen kytkentärasiaan ja se toimii tehostus- tai takkakytkimenä. Kytkimen toiminta valitaan ohjainpaneelista H. Tehostuskytkintoiminta nostaa puhallinnopeuden asetettuun maksimipuhallinnopeuteen minuutin ajaksi. Takkakytkintoiminta pysäyttää poistoilmapuhaltimen minuutin ajaksi ja tekee ilmanvaihtovyöhykkeestä ylipaineisen. LON-kaukovalvontaohjaus voidaan toteuttaa VALLOX LON-muuntimen avulla, kts. erillinen esite.

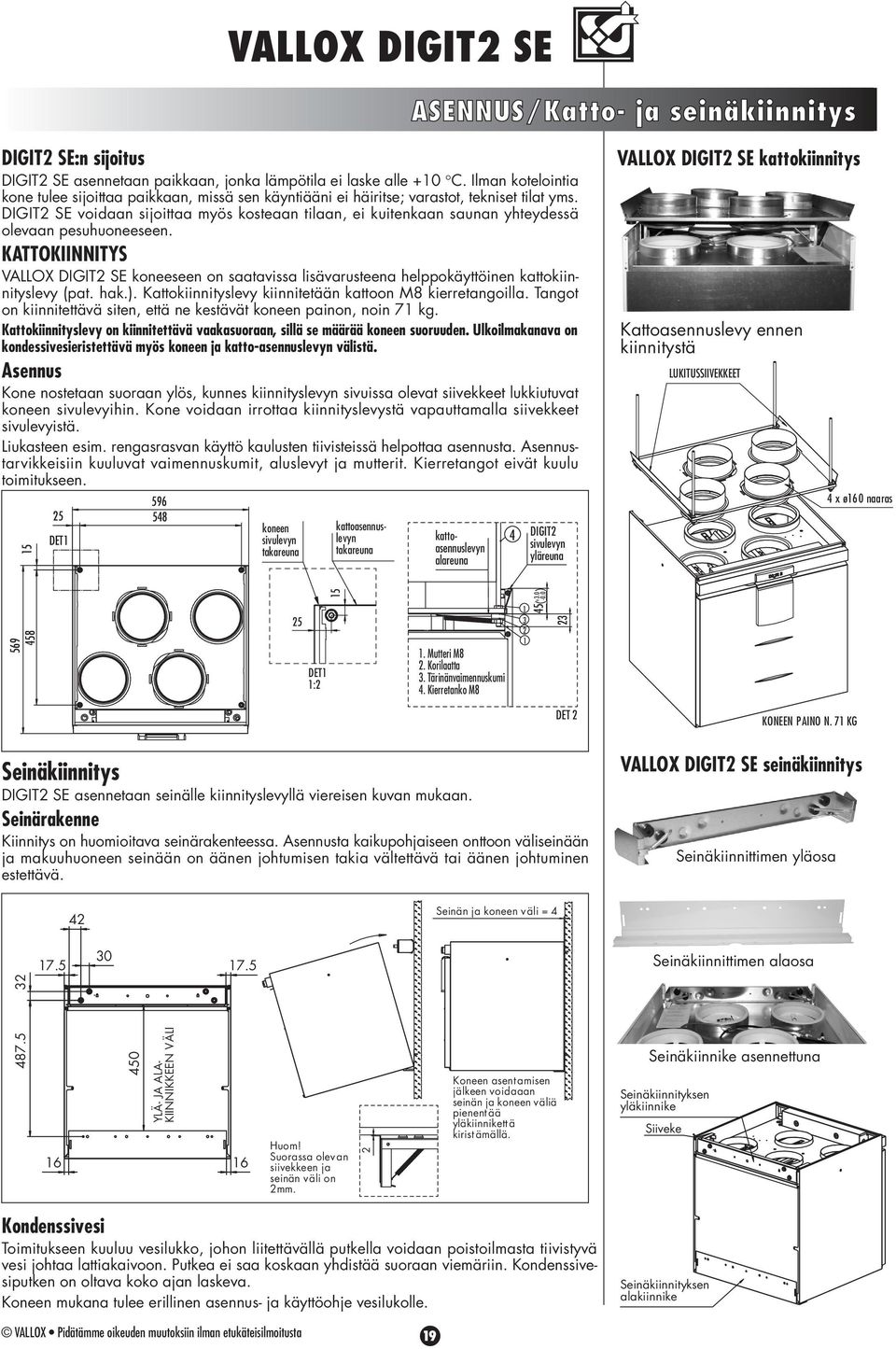

19 VALLOX DIGIT SE ASENNUS/Katto- ja seinäkiinnitys DIGIT SE:n sijoitus DIGIT SE asennetaan paikkaan, jonka lämpötila ei laske alle + C. Ilman kotelointia kone tulee sijoittaa paikkaan, missä sen käyntiääni ei häiritse; varastot, tekniset tilat yms. DIGIT SE voidaan sijoittaa myös kosteaan tilaan, ei kuitenkaan saunan yhteydessä olevaan pesuhuoneeseen. KATTOKIINNITYS VALLOX DIGIT SE koneeseen on saatavissa lisävarusteena helppokäyttöinen kattokiinnityslevy (pat. hak.). Kattokiinnityslevy kiinnitetään kattoon M kierretangoilla. Tangot on kiinnitettävä siten, että ne kestävät koneen painon, noin kg. Kattokiinnityslevy on kiinnitettävä vaakasuoraan, sillä se määrää koneen suoruuden. Ulkoilmakanava on kondessivesieristettävä myös koneen ja katto-asennuslevyn välistä. Asennus Kone nostetaan suoraan ylös, kunnes kiinnityslevyn sivuissa olevat siivekkeet lukkiutuvat koneen sivulevyihin. Kone voidaan irrottaa kiinnityslevystä vapauttamalla siivekkeet sivulevyistä. Liukasteen esim. rengasrasvan käyttö kaulusten tiivisteissä helpottaa asennusta. Asennustarvikkeisiin kuuluvat vaimennuskumit, aluslevyt ja mutterit. Kierretangot eivät kuulu toimitukseen. DET 9 koneen sivulevyn takareuna kattoasennuslevyn takareuna kattoasennuslevyn alareuna DIGIT sivulevyn yläreuna VALLOX DIGIT SE kattokiinnitys Kattoasennuslevy ennen kiinnitystä LUKITUSSIIVEKKEET xønaaras 9 DET :. Mutteri M. Korilaatta. Tärinänvaimennuskumi. Kierretanko M Seinäkiinnitys DIGIT SE asennetaan seinälle kiinnityslevyllä viereisen kuvan mukaan. Seinärakenne Kiinnitys on huomioitava seinärakenteessa. Asennusta kaikupohjaiseen onttoon väliseinään ja makuuhuoneen seinään on äänen johtumisen takia vältettävä tai äänen johtuminen estettävä. DET KONEEN PAINO N. KG VALLOX DIGIT SE seinäkiinnitys Seinäkiinnittimen yläosa Seinän ja koneen väli =.. Seinäkiinnittimen alaosa. YLÄ- JA ALA- KIINNIKKEEN VÄLI Huom! Suorassa olevan siivekkeen ja seinän väli on mm. Koneen asentamisen jälkeen voidaaan seinän ja koneen väliä pienentää yläkiinnikettä kiristämällä. Seinäkiinnike asennettuna Seinäkiinnityksen yläkiinnike Siiveke Kondenssivesi Toimitukseen kuuluu vesilukko, johon liitettävällä putkella voidaan poistoilmasta tiivistyvä vesi johtaa lattiakaivoon. Putkea ei saa koskaan yhdistää suoraan viemäriin. Kondenssivesiputken on oltava koko ajan laskeva. Koneen mukana tulee erillinen asennus- ja käyttöohje vesilukolle. Seinäkiinnityksen alakiinnike 9
