Vallox TEKNINEN OHJE DIGIT SED. Mallit: VALLOX 90 SE R VALLOX 90 SE L. Tyyppinumero 3520 ELEKTRONINEN OHJAIN LCD-NÄYTÖLLÄ. VTT:n sertifikaattinumero

Transkriptio

1 Vallox 90SE Tyyppinumero F Tyyppi 50 VALLOX VALLOX LVItuotenumero tuotenumero VALLOX 90 SE R VALLOX 90 SE L VTT:n sertifikaattinumero Tasavirtapuhallinmalli C6/05 DIGIT SED ELEKTRONINEN OHJAIN LCD-NÄYTÖLLÄ TEKNINEN OHJE Huoneistokohtaiseen ilmanvaihtoon Tulo-/poistoilmanvaihto lämmöntalteenotolla Vastavirtakennon lämmöntalteenoton hyötysuhde jopa 0% Elektroninen, LCD-näyttöinen säädin Viikkokello-ohjaus Kosteusohjaus (lisävaruste) Hiilidioksidiohjaus (lisävaruste) Huoltomuistutin Takkakytkintoiminto ohjainpaneelissa Hyvä suodatus Kesä- / talviautomatiikka Kiinteät ilmavirran mittausyhteet Mallit: VALLOX 90 SE R VALLOX 90 SE L Sähköliitäntä 0 V, 50 Hz, 5 A (+ jälkilämmitysyksikkö,9 A) Kotelointiluokka IP Puhaltimet tasavirta (DC) Lämmöntalteenotto Lämmöntalteenoton ohitus Sähköetulämmitysyksikkö Sähköjälkilämmitysyksikkö (vakio) Suodattimet Tuloilma Poistoilma Paino Ilmanvaihdon säätövaihtoehdot Lisävarusteet Poistoilma Tuloilma 0,7 kw 0,9 A 0,7 kw 0,9 A 95 dm /s 50 Pa 7 dm /s 50 Pa Vastavirtakenno, >0 % Automaattinen max. 900 W,9 A max. 900 W,9 A G ja F7 G kg ohjainpaneeliohjaus CO - ja %RH-ohjaus kaukovalvontaohjaus (LON-muunnin) kaukovalvontaohjaus (jännite-/virtaviesti) CO anturi % RH-anturi LON-muunnin

2 MITAT JA PÄÄOSAT Mitat ja kanavalähdöt DIGIT SED ELEKTRONINEN OHJAIN LCD-NÄYTÖLLÄ MALLI R Mittausyhteet MALLI L Mittausyhteet sijaitsevat konekilven takana. Irrota konekilpi työntämällä sitä vasemmalle ja vedä yhteet esiin Kondessivesiyhde Kiinnityskorvakkeet Kanavalähdöt, kauluksen sisä ø 5 mm Tuloilma asuntoon Poistoilma asunnosta Ulkoilma koneeseen Jäteilma ulos Pääosat 6 Poistoilmapuhallin Tuloilmapuhallin Etulämmityspatteri Jälkilämmityspatteri 5 Lämmöntalteenottokenno 6 Ulkoilmasuodatin F7 Kondessivesiyhde sijaitsee koneen pohjassa Ulkoilmasuodatin G Poistoilmasuodatin G Kesä-/talvipelti Turvakytkin Seinäkiinnityskorvake Ohjainpaneeli DIGIT SED Kiinnityskorvakkeet sijaitsevat ylhäällä koneen takaosassa 5 6 Pistotulppa, m Hiilidioksidianturi Kosteusanturi LON-muunnin

3 SUORITUSARVOT Ilmamäärät TULO/POISTOILMAMÄÄRÄT Puhallinkäyrät P = poistoilmapuhallin T= Tuloilmapuhallin Pa Painehäviö kanavistossa. Kokonaispaine P T P T P T P T T6 PK ja TK ovat esimerkkejä tulo- ja poistokanaviston painehäviöistä T7 P6 T P7 P PK TK Mittauspisteet liitinyhteen jälkeen. Puhallinkäyrät ilmoittavat kanavistohäviöihin käytettävissä olevan kokonaispaineen. Tuloilma Poistoilma T P Tilavuusvirta dm /s Ääniarvot Puhallinnopeudet Kokonaisottoteho W Oktaavikaistan keskitaajuus herzeinä Hz , l/s 65, 55, 5,, Koneesta tuloilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db SÄÄTÖASENTO / ILMAVIRTA 6,9 l/s 5, l/s 75,0 65,6 55,7 5,9 79,9 7,7 6,0 5,0 66,0 l/s,0 75, 69,0 57,, l/s 60, 5,,5, Koneesta poistoilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db SÄÄTÖASENTO / ILMAVIRTA, l/s 6,9 65, 5, 0,6 6 6,9 l/s 7,9 7, 60,7 6,,6 l/s 7,0 7,9 66, 5, , 5,7 9,9 5,,9,6 7, 50, ,9, 9,9 5,0,,9 0, 5,0 000,7, 6,5,, 7, ,9,6 L W, db 65,7 75,5 0,7,9 6, 70,6 7,7 77, L WA, db(a) 6, 55, 6, 65,, 5, 57,5 6, Koneesta vaipan läpi tuleva A-painotettu äänitaso db (A) huonetilassa, johon se on asennettu (0 m :n äänenabsorbtio) SÄÄTÖASENTO / ILMAVIRRAT (tulo/poisto) 6 /9 l/s 6/7 l/s 5/65 l/s 67/ l/s VALLOX 90 SE L pa, db(a),6 9, 5,6 50,

4 OHJAINPANEELI Näppäimistö Ohjaus VALLOX 90 SE -konetta voidaan ohjata koneen mukana toimitettavan ohjainpaneelin (max. kpl) avulla, sekä lisävarusteina saatavien CO - (max. 5kpl) ja %RH-anturien (max. kpl) avulla. Koneen puhallinnopeuksien hallinta kaukovalvonnasta on mahdollista jännite - tai virtaviestillä. Koneen mahdollisista häiriöistä saadaan potentiaalivapaa relekärkitieto. Koneen koko toiminnan hallinta kaukovalvonnasta on mahdollista lisävarusteena saatavan VALLOX LON-muuntimen avulla. Viikkokello-ohjaus Koneen ohjainpaneelissa olevan viikkokello-ohjauksen avulla voidaan ohjelmoida viikon jokaisen päivän jokaiselle tunnille haluttu puhallintehovaihtoehto ( ) Ohjainpaneeli Käynnistyspainike Painikkeesta kytketään ilmanvaihtokone päälle ja pois. Merkkivalon palaessa kone on päällä. Hiilidioksidisäätö Painikkeesta kytketään hiilidioksidisäätö päälle ja pois. Merkkivalon palaessa säätö on päällä. Kosteussäätö Painikkeesta kytketään kosteussäätö päälle ja pois. Merkkivalon palaessa säätö on päällä. Jälkilämmitys Painikkeesta kytketään jälkilämmitys päälle ja pois. Merkkivalon palaessa jälkilämmitys on päällä. Kesätoiminto on päällä kun merkkivalo ei pala Selaus ylös Painikkeesta voidaan selata näyttöjä ylöspäin Selaus alas Painikkeesta voidaan selata näyttöjä alaspäin. Lisäys painike Painikkeesta saadaan muutettua arvoja isommaksi. Vähennys painike Painikkeesta saadaan muutettua arvoja pienemmiksi. C Päänäyttö 0:0 Päänäyttö Puhallinnopeus (). C Tuloilman lämpötila ( C). Jälkilämmitys lämmittää. 0:0 Kellon aika. Suodatinvahdin hälytys. Huoltomuistuttimen hälytys. Takka- / tehostuskytkin päällä. Takka-/tehostuskytkin laitetaan päälle tässä näytössä painamalla + ja painikkeita saman aikaisesti pohjaan s ajan. Viikkokello-ohjaus päällä.

5 OHJAINPANEELIN ASENNUS Ohjainpaneelin asennus, irroitus ja johdotus Ohjainpaneeli johdotetaan suoraan VALLOX 90 SE sähkökytkentäkotelolta. Ohjainpaneeli voidaan johdottaa myös sarjaan CO -anturin tai toisen ohjainpaneelin kanssa (kts. ulkoinen sähkökytkentä s.). Ohjainpaneelien osoitteet Jos järjestelmään liitetään useampi kuin yksi ohjainpaneeli, niin ohjainpaneelien osoitteet pitää muuttaa. Esim. ohjainta. Kytke ensimmäinen ohjainpaneeli kiinni koneeseen ja muuta sen osoitteeksi. Kytke toinen ohjainpaneeli kiinni ja muuta sen osoitteeksi. Kytke kolmas ohjainpaneeli ja tarkasta, että sen osoite on. Jos ohjainpaneeleilla on sama osoite ne menevät väylävikatilaan. Tässä tilanteessa irroita toinen ohjain ja muuta toisen ohjaimen osoite. Edellä mainittu tilanne on mahdollinen lisäohjaimen jälkiasennuksen yhteydessä. Paneelin osoite Paneelin osoite Ohjainpaneelin pinta-asennus Ohjainpaneeli asennetaan seinälle tai -osaisen kojerasian päälle. Johdotus 5 + A B M Kaapeli: NOMAK x x 0,5 mm + 0,5 mm Leveys Korkeus Syvyys 90 mm 0 mm mm Ohjainpaneelin elektroniikkakortti HUOM! (+) johdon virheellinen kytkentä tuhoaa ohjainpaneelin! = oranssi = + = valkoinen = = oranssi = A = valkoinen = B 5 = metalli= signaalimaa } n. VDC 5

6 ANTURIEN ASENNUS VALLOX 90 SE Kosteusanturit Kytke mahdolliset kosteusanturit kytkentäkotelon liitinrimaan niin, että ensimmäinen kosteusanturi kytketään liitinrimassa olevan vastuksen 6K tilalle %RH:een (poista vastus tässä tapauksessa) ja toinen kosteusanturi kytketään %RH:een. Katso sähkökaavio. Kosteusanturin asennus ja johdotus Anturi johdotetaan suoraan koneen sähkökytkentäkotelolta. Pinta-asennus Johdotus Anturin pohjalevy 5 76 %RH-anturin elektroniikkakortti S + Kaapeli: x 0,5 mm Hiilidioksidianturit Hiilidioksidianturit kytketään yksitellen. Kun ensimmäinen hiilidioksidianturi on kytketty järjestelmään, niin kytketään jännite, jolloin ilmanvaihtokone antaa ko. anturille osoitteen. Samalla tavalla toimitaan muiden hiilidioksidianturien osalta. Hiilidioksidianturin asennus ja johdotus CO -anturi johdotetaan suoraan VALLOX 90 SE:n sähkökytkentäkotelolta, tai se voidaan johdottaa myös sarjaan toisen CO -anturin tai ohjainpaneelin kanssa (kts. ulkoinen sähkökytkentä s.). Pinta-asennus Johdotus 5 + A B M Kaapeli: NOMAK x x 0,5 mm + 0,5 mm 5 76 HUOM! (+) johdon virheellinen kytkentä tuhoaa hiilidioksidianturin! = oranssi = + = valkoinen = } n. VDC = oranssi = A = valkoinen = B 5 = metalli = signaalimaa M CO -anturin pohjalevy CO -anturin elektroniikkakortti (malli saattaa vaihdella) 6

7 SISÄINEN SÄHKÖKAAVIO T P M H L TK T T R R M Tuloilmapuhallin Poistoilmapuhallin Säästömuuntaja suojajännitekäämillä 0 VAC/6 VAC Häiriönpoistaja Suojamaadoitettu liitosjohto Turvakytkin Lämmityspatterin turvatermostaatti Ylikuumenemissuoja Etulämmityspatteri Jälkilämmityspatteri Peltimoottori 6 VAC Johtojen värit s = sininen m = musta r = ruskea va = valkoinen vi = vihreä p = punainen h = harmaa kv = keltavihreä 7

8 ULKOINEN SÄHKÖKAAVIO VALLOX 90 SE

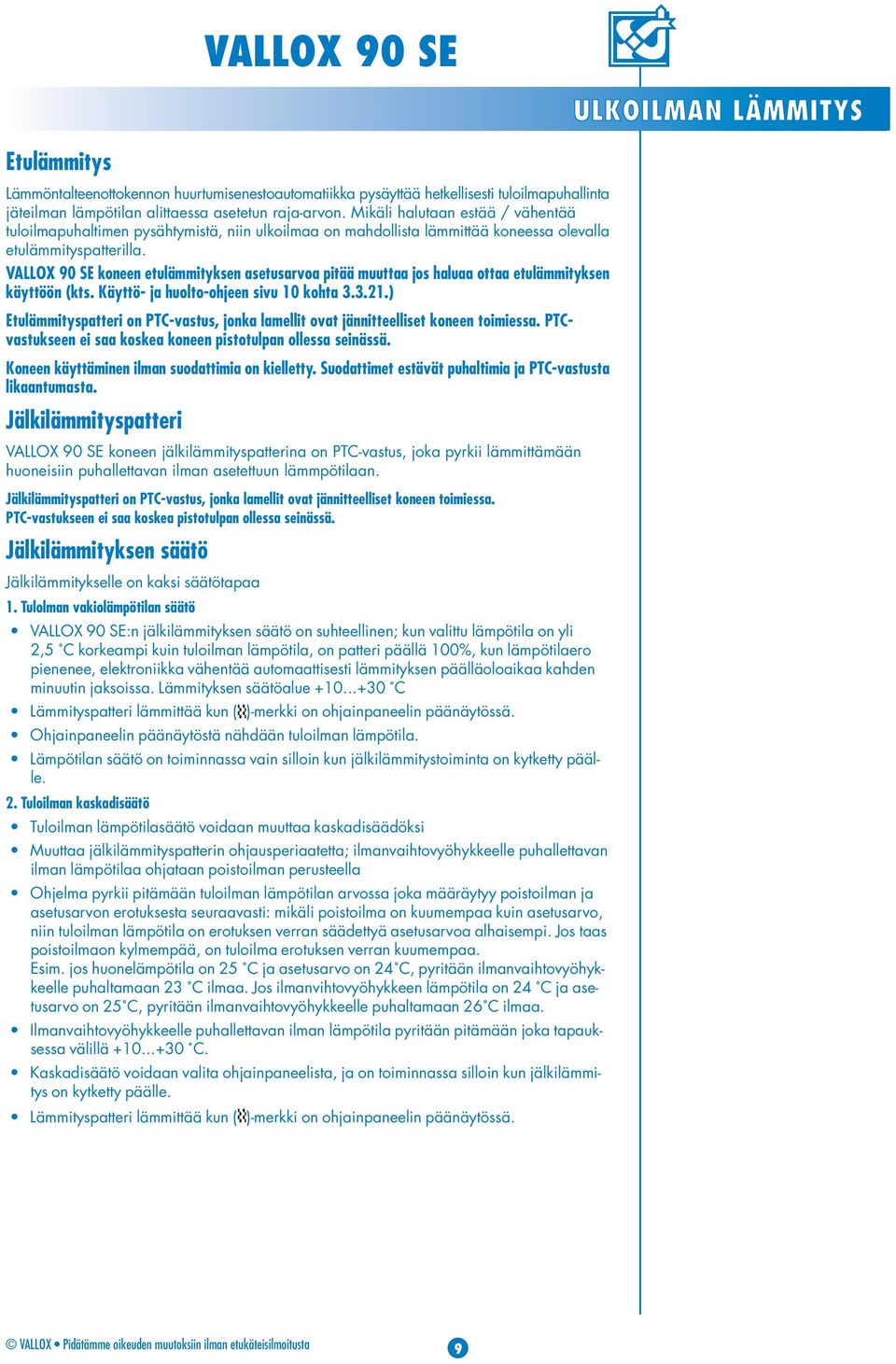

9 Etulämmitys Lämmöntalteenottokennon huurtumisenestoautomatiikka pysäyttää hetkellisesti tuloilmapuhallinta jäteilman lämpötilan alittaessa asetetun raja-arvon. Mikäli halutaan estää / vähentää tuloilmapuhaltimen pysähtymistä, niin ulkoilmaa on mahdollista lämmittää koneessa olevalla etulämmityspatterilla. VALLOX 90 SE koneen etulämmityksen asetusarvoa pitää muuttaa jos haluaa ottaa etulämmityksen käyttöön (kts. Käyttö- ja huolto-ohjeen sivu 0 kohta...) Etulämmityspatteri on PTC-vastus, jonka lamellit ovat jännitteelliset koneen toimiessa. PTCvastukseen ei saa koskea koneen pistotulpan ollessa seinässä. Koneen käyttäminen ilman suodattimia on kielletty. Suodattimet estävät puhaltimia ja PTC-vastusta likaantumasta. Jälkilämmityspatteri VALLOX 90 SE koneen jälkilämmityspatterina on PTC-vastus, joka pyrkii lämmittämään huoneisiin puhallettavan ilman asetettuun lämmpötilaan. Jälkilämmityspatteri on PTC-vastus, jonka lamellit ovat jännitteelliset koneen toimiessa. PTC-vastukseen ei saa koskea pistotulpan ollessa seinässä. Jälkilämmityksen säätö Jälkilämmitykselle on kaksi säätötapaa. Tulolman vakiolämpötilan säätö VALLOX 90 SE:n jälkilämmityksen säätö on suhteellinen; kun valittu lämpötila on yli,5 C korkeampi kuin tuloilman lämpötila, on patteri päällä 00%, kun lämpötilaero pienenee, elektroniikka vähentää automaattisesti lämmityksen päälläoloaikaa kahden minuutin jaksoissa. Lämmityksen säätöalue C Lämmityspatteri lämmittää kun ( )-merkki on ohjainpaneelin päänäytössä. Ohjainpaneelin päänäytöstä nähdään tuloilman lämpötila. Lämpötilan säätö on toiminnassa vain silloin kun jälkilämmitystoiminta on kytketty päälle.. Tuloilman kaskadisäätö Tuloilman lämpötilasäätö voidaan muuttaa kaskadisäädöksi Muuttaa jälkilämmityspatterin ohjausperiaatetta; ilmanvaihtovyöhykkeelle puhallettavan ilman lämpötilaa ohjataan poistoilman perusteella Ohjelma pyrkii pitämään tuloilman lämpötilan arvossa joka määräytyy poistoilman ja asetusarvon erotuksesta seuraavasti: mikäli poistoilma on kuumempaa kuin asetusarvo, niin tuloilman lämpötila on erotuksen verran säädettyä asetusarvoa alhaisempi. Jos taas poistoilmaon kylmempää, on tuloilma erotuksen verran kuumempaa. Esim. jos huonelämpötila on 5 C ja asetusarvo on C, pyritään ilmanvaihtovyöhykkeelle puhaltamaan C ilmaa. Jos ilmanvihtovyöhykkeen lämpötila on C ja asetusarvo on 5 C, pyritään ilmanvaihtovyöhykkeelle puhaltamaan 6 C ilmaa. Ilmanvaihtovyöhykkeelle puhallettavan ilman lämpötila pyritään pitämään joka tapauksessa välillä C. Kaskadisäätö voidaan valita ohjainpaneelista, ja on toiminnassa silloin kun jälkilämmitys on kytketty päälle. Lämmityspatteri lämmittää kun ( )-merkki on ohjainpaneelin päänäytössä. ULKOILMAN LÄMMITYS 9

10 SÄÄTÖKAAVIO VALLOX 90 SE VALLOX 90 SE 0

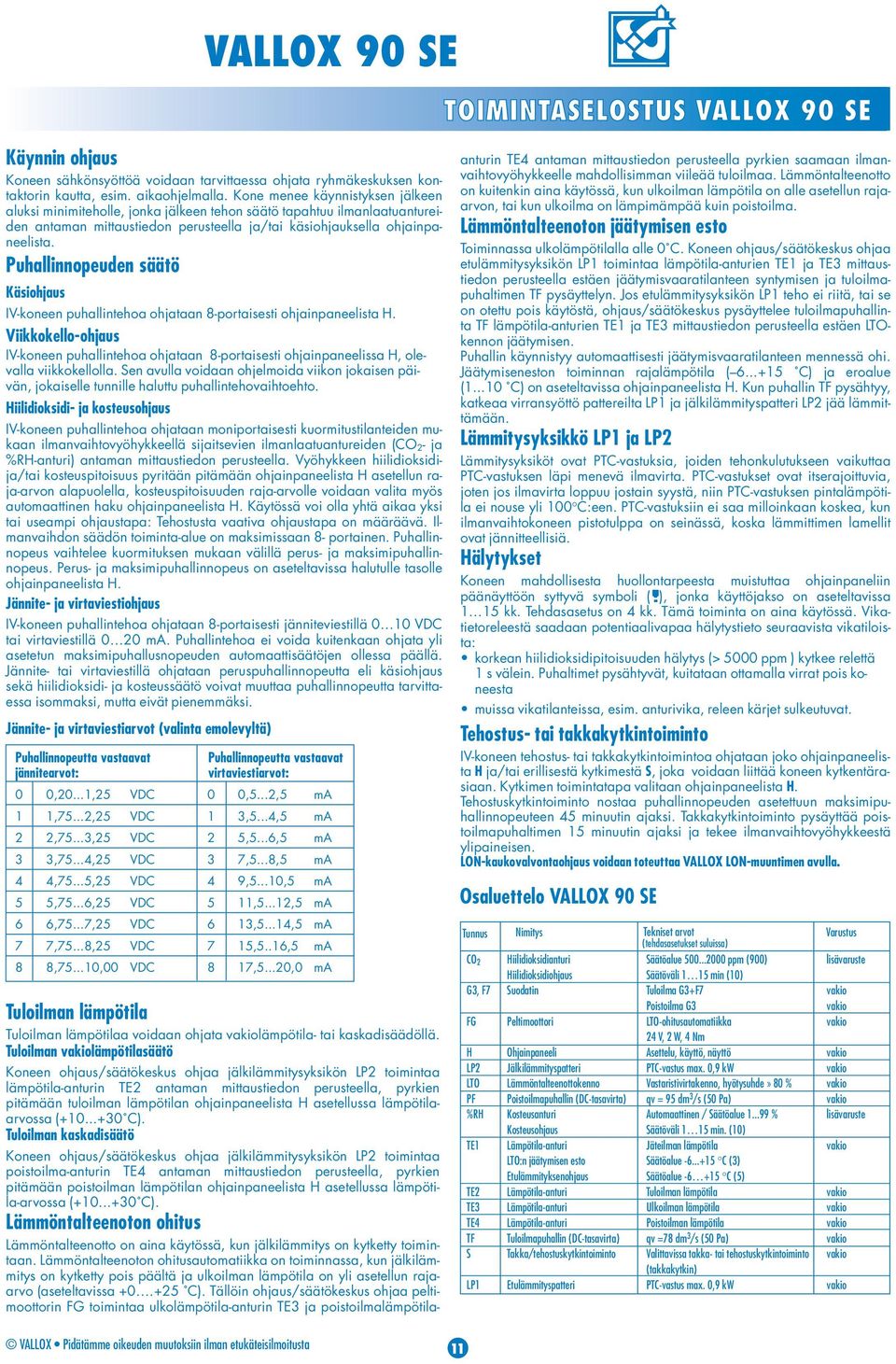

11 TOIMINTASELOSTUS VALLOX 90 SE Käynnin ohjaus Koneen sähkönsyöttöä voidaan tarvittaessa ohjata ryhmäkeskuksen kontaktorin kautta, esim. aikaohjelmalla. Kone menee käynnistyksen jälkeen aluksi minimiteholle, jonka jälkeen tehon säätö tapahtuu ilmanlaatuantureiden antaman mittaustiedon perusteella ja/tai käsiohjauksella ohjainpaneelista. Puhallinnopeuden säätö Käsiohjaus IV-koneen puhallintehoa ohjataan -portaisesti ohjainpaneelista H. Viikkokello-ohjaus IV-koneen puhallintehoa ohjataan -portaisesti ohjainpaneelissa H, olevalla viikkokellolla. Sen avulla voidaan ohjelmoida viikon jokaisen päivän, jokaiselle tunnille haluttu puhallintehovaihtoehto. Hiilidioksidi- ja kosteusohjaus IV-koneen puhallintehoa ohjataan moniportaisesti kuormitustilanteiden mukaan ilmanvaihtovyöhykkeellä sijaitsevien ilmanlaatuantureiden (CO - ja %RH-anturi) antaman mittaustiedon perusteella. Vyöhykkeen hiilidioksidija/tai kosteuspitoisuus pyritään pitämään ohjainpaneelista H asetellun raja-arvon alapuolella, kosteuspitoisuuden raja-arvolle voidaan valita myös automaattinen haku ohjainpaneelista H. Käytössä voi olla yhtä aikaa yksi tai useampi ohjaustapa: Tehostusta vaativa ohjaustapa on määräävä. Ilmanvaihdon säädön toiminta-alue on maksimissaan - portainen. Puhallinnopeus vaihtelee kuormituksen mukaan välillä perus- ja maksimipuhallinnopeus. Perus- ja maksimipuhallinnopeus on aseteltavissa halutulle tasolle ohjainpaneelista H. Jännite- ja virtaviestiohjaus IV-koneen puhallintehoa ohjataan -portaisesti jänniteviestillä 0 0 VDC tai virtaviestillä 0 0 ma. Puhallintehoa ei voida kuitenkaan ohjata yli asetetun maksimipuhallusnopeuden automaattisäätöjen ollessa päällä. Jännite- tai virtaviestillä ohjataan peruspuhallinnopeutta eli käsiohjaus sekä hiilidioksidija kosteussäätö voivat muuttaa puhallinnopeutta tarvittaessa isommaksi, mutta eivät pienemmäksi. Jännite- ja virtaviestiarvot (valinta emolevyltä) Puhallinnopeutta vastaavat jännitearvot: 0 0,0...,5 VDC,75...,5 VDC,75...,5 VDC,75...,5 VDC,75...5,5 VDC 5 5,75...6,5 VDC 6 6,75...7,5 VDC 7 7,75...,5 VDC,75...0,00 VDC Puhallinnopeutta vastaavat virtaviestiarvot: 0 0,5...,5 ma,5...,5 ma 5,5...6,5 ma 7,5...,5 ma 9,5...0,5 ma 5,5...,5 ma 6,5...,5 ma 7 5,5..6,5 ma 7,5...0,0 ma Tuloilman lämpötila Tuloilman lämpötilaa voidaan ohjata vakiolämpötila- tai kaskadisäädöllä. Tuloilman vakiolämpötilasäätö Koneen ohjaus/säätökeskus ohjaa jälkilämmitysyksikön LP toimintaa lämpötila-anturin TE antaman mittaustiedon perusteella, pyrkien pitämään tuloilman lämpötilan ohjainpaneelista H asetellussa lämpötilaarvossa ( C). Tuloilman kaskadisäätö Koneen ohjaus/säätökeskus ohjaa jälkilämmitysyksikön LP toimintaa poistoilma-anturin TE antaman mittaustiedon perusteella, pyrkien pitämään poistoilman lämpötilan ohjainpaneelista H asetellussa lämpötila-arvossa ( C). Lämmöntalteenoton ohitus Lämmöntalteenotto on aina käytössä, kun jälkilämmitys on kytketty toimintaan. Lämmöntalteenoton ohitusautomatiikka on toiminnassa, kun jälkilämmitys on kytketty pois päältä ja ulkoilman lämpötila on yli asetellun rajaarvo (aseteltavissa C). Tällöin ohjaus/säätökeskus ohjaa peltimoottorin FG toimintaa ulkolämpötila-anturin TE ja poistoilmalämpötilaanturin TE antaman mittaustiedon perusteella pyrkien saamaan ilmanvaihtovyöhykkeelle mahdollisimman viileää tuloilmaa. Lämmöntalteenotto on kuitenkin aina käytössä, kun ulkoilman lämpötila on alle asetellun rajaarvon, tai kun ulkoilma on lämpimämpää kuin poistoilma. Lämmöntalteenoton jäätymisen esto Toiminnassa ulkolämpötilalla alle 0 C. Koneen ohjaus/säätökeskus ohjaa etulämmitysyksikön LP toimintaa lämpötila-anturien TE ja TE mittaustiedon perusteella estäen jäätymisvaaratilanteen syntymisen ja tuloilmapuhaltimen TF pysäyttelyn. Jos etulämmitysyksikön LP teho ei riitä, tai se on otettu pois käytöstä, ohjaus/säätökeskus pysäyttelee tuloilmapuhallinta TF lämpötila-anturien TE ja TE mittaustiedon perusteella estäen LTOkennon jäätymisen. Puhallin käynnistyy automaattisesti jäätymisvaaratilanteen mennessä ohi. Jäätymiseneston toiminnan rajalämpötila ( C) ja eroalue (...0 C) on aseteltavissa ohjainpaneelista H. Kun puhallin TF pysähtyy, katkeaa virransyöttö pattereilta LP ja jälkilämmityspatteri LP jää lämmittämään. Lämmitysyksikkö LP ja LP Lämmitysyksiköt ovat PTC-vastuksia, joiden tehonkulutukseen vaikuttaa PTC-vastuksen läpi menevä ilmavirta. PTC-vastukset ovat itserajoittuvia, joten jos ilmavirta loppuu jostain syystä, niin PTC-vastuksen pintalämpötila ei nouse yli 00 C:een. PTC-vastuksiin ei saa milloinkaan koskea, kun ilmanvaihtokoneen pistotulppa on seinässä, koska lämmittimen lamellit ovat jännitteellisiä. Hälytykset Koneen mahdollisesta huollontarpeesta muistuttaa ohjainpaneliin päänäyttöön syttyvä symboli ( ), jonka käyttöjakso on aseteltavissa 5 kk. Tehdasasetus on kk. Tämä toiminta on aina käytössä. Vikatietoreleestä saadaan potentiaalivapaa hälytystieto seuraavista vikatiloista: korkean hiilidioksidipitoisuuden hälytys (> 5000 ppm ) kytkee relettä s välein. Puhaltimet pysähtyvät, kuitataan ottamalla virrat pois koneesta muissa vikatilanteissa, esim. anturivika, releen kärjet sulkeutuvat. Tehostus- tai takkakytkintoiminto IV-koneen tehostus- tai takkakytkintoimintoa ohjataan joko ohjainpaneelista H ja/tai erillisestä kytkimestä S, joka voidaan liittää koneen kytkentärasiaan. Kytkimen toimintatapa valitaan ohjainpaneelista H. Tehostuskytkintoiminto nostaa puhallinnopeuden asetettuun maksimipuhallinnopeuteen 5 minuutin ajaksi. Takkakytkintoiminto pysäyttää poistoilmapuhaltimen 5 minuutin ajaksi ja tekee ilmanvaihtovyöhykkeestä ylipaineisen. LON-kaukovalvontaohjaus voidaan toteuttaa VALLOX LON-muuntimen avulla. Osaluettelo VALLOX 90 SE Tunnus Nimitys Tekniset arvot Varustus (tehdasasetukset suluissa) CO Hiilidioksidianturi Säätöalue ppm (900) lisävaruste Hiilidioksidiohjaus Säätöväli 5 min (0) G, F7 Suodatin Tuloilma G+F7 vakio Poistoilma G vakio FG Peltimoottori LTO-ohitusautomatiikka vakio V, W, Nm H Ohjainpaneeli Asettelu, käyttö, näyttö vakio LP Jälkilämmityspatteri PTC-vastus max. 0,9 kw vakio LTO Lämmöntalteenottokenno Vastaristivirtakenno, hyötysuhde» 0 % vakio PF Poistoilmapuhallin (DC-tasavirta) qv = 95 dm /s (50 Pa) vakio %RH Kosteusanturi Automaattinen / Säätöalue...99 % lisävaruste Kosteusohjaus Säätöväli 5 min. (0) TE Lämpötila-anturi Jäteilman lämpötila vakio LTO:n jäätymisen esto Säätöalue C () Etulämmityksenohjaus Säätöalue C (5) TE Lämpötila-anturi Tuloilman lämpötila vakio TE Lämpötila-anturi Ulkoilman lämpötila vakio TE Lämpötila-anturi Poistoilman lämpötila vakio TF Tuloilmapuhallin (DC-tasavirta) qv =7 dm /s (50 Pa) vakio S Takka/tehostuskytkintoiminto Valittavissa takka- tai tehostuskytkintoiminto vakio (takkakytkin) LP Etulämmityspatteri PTC-vastus max. 0,9 kw vakio

12 :n SIJOITUS VALLOX 90 SE VALLOX 90 SE asennetaan paikkaan, jonka lämpötila ei laske alle +0 C. Ilman kotelointia kone tulee sijoittaa paikkaan, missä sen käyntiääni ei häiritse: varastot, tekniset tilat yms. Kiinnitys VALLOX 90 SE asennetaan seinälle kiinnityslevyllä viereisen kuvan mukaan. Seinärakenne Kiinnitys huomioitava seinärakenteessa. Asennusta kaikupohjaiseen onttoon väliseinään ja makuuhuoneen seinään on äänen johtumisen takia vältettävä tai äänen johtuminen estettävä. Kondessivesi Toimitukseen kuuluu vesilukko, johon liitettävällä putkella voidaan poistoilmasta tiivistyvä vesi johtaa lattiakaivoon (ei suoraan viemäriin). Putki ei saa olla nouseva vesilukon jälkeen. Kone on asennettava vaakasuoraan, jotta kondessivesi pääsee esteettä poistumaan koneesta. Huomio! Asennus Seinäkiinnityslevy KONE NOUSEE ASENNETTAESSA 0MM LOPULLISTA KORKEUTTA YLEMMÄKSI SÄHKÖJOHTOJEN LÄPIVIENTI ON MAHDOLLISTA TEHDÄ KONEEN MOLEMMILTA PUOLILTA 50 Kondessivesiliitäntä ja vesilukko KIINNIKKEEN ALAREUNA Cu øx Kiinnikkeen alareuna Huomio ulkoisten liityntöjen tekeminen koneen sähkörasiaan esimerkiksi niin, että sähkörasia kiinnitetään seinälle koneen viereen. Ilmavirran mittausyhteet Koneessa olevat ilmavirran kiinteät mittausyhteet sijaitsevat nimikyltin takana. Mittausyhteistä voit paine-eromittarilla mitata tulo- ja poistoilmakanavistojen kokonaispaineen. Painelukemien avulla voit lukea koneen ilmamäärätaulukosta tilavuusilmavirrat koneen eri käyttöasennoilla. Punainen mittaletku on puhaltimen painepuolella ja musta letku impuolella. Vallox Oy Myllykyläntie 9-00 Loimaa Puh
