1 Vallox 50SE EFFECT Tyyppinumero 3530 VALLOX tuotenumero F Tyyppi 3530 VALLOX LVItuotenumero MALLIT: VALLOX 50 Effect SE R VALLOX 50 Effect SE L VALLOX 50 Effect SE R VKL VALLOX 50 Effect SE L VKL VALLOX 50 Effect SE R MLV VALLOX 50 Effect SE L MLV DIGIT SED ELEKTRONINEN OHJAIN LCD-NÄYTÖLLÄ VALLOX 50 Effect SE L VALLOX 50 Effect SE MLV R TEKNINEN OHJE Tulo-/poistoilmanvaihto lämmöntalteenotolla Äänitasoltaan hiljainen Energiataloudellinen kone; korkean hyötysuhteen ristivastavirtakenno sekä integroidut tasavirtapuhaltimet Elektroninen DIGIT SED -ohjaus tai langaton kauko-ohjaus Viikkokello-ohjaus na Kosteusohjaus () Hiilidioksidiohjaus () Huoltomuistutin Kesä-/talviautomatiikka Takka-/tehostuskytkintoiminto säätimestä Hyvä suodatus Kiinteät ilmavirran mittayhteet MLV-malli suunniteltu erityisesti maalämpöjärjestelmien yhteyteen Sähköliitäntä 30 V, 50 Hz Kotelointiluokka IP 34 Puhaltimet Poistoilma 0.75 kw 0.76 A 46 dm 3 /s (00 Pa) tasavirta (DC) Tuloilma 0.75 kw 0.76 A 30 dm 3 /s (00 Pa) Lämmöntalteenotto Vastavirtakenno, >80 % Lämmöntalteenoton ohitus Kesä/talviautomatiikka VALLOX 50 Effect SE 0,3 A Etulämmitysyksikkö () Sähkö, 000 W Jälkilämmitysyksikkö () Sähkö, 000 W VALLOX 50 Effect SE VKL 5,9 A Etulämmitysyksikkö () Sähkö, 000 W Jälkilämmitysyksikkö () VKL-vesipatteri VALLOX 50 Effect SE MLV,6 A Etulämmitysyksikkö () MLV-lämmitys/viilennyspatteriyksikkö Jälkilämmitysyksikkö () VKL-vesipatteri Suodattimet Paino Tuloilma Poistoilma Ilmanvaihdon säätövaihtoehdot Lisävarusteet G3 ja F7 G3 0 kg Ohjainpaneeliohjaus Viikkokello-ohjaus CO - ja %RH-ohjaus () Langaton kauko-ohjaus () CO anturi % RH-anturi Langaton kauko-ohjain Suodatinvahti (tulo ja/tai poistoilma) LON-muunnin MLV-koneen VKL-jälkilämmitysyksikkö

2 VALLOX 50 Effect SE/VKL/MLV MITAT JA PÄÄOSAT Mitat ja kanavalähdöt VALLOX 50 Effect SE malli L MLV-patterin (nestekiertoinen etulämmitys) läpiviennit B 57 B A 00 3 A 543 VALLOX 50 Effect SE MLV malli R 4 Malli R VKL-patterin (nestekiertoinen jälkilämmitys) läpiviennit A 3 A B 4 B DIGIT SED ELEKTRONINEN OHJAIN LCD-NÄYTÖLLÄ Malli L Pääosat Lisävarusteet Naaras-lähtökaulusten sisähalkaisija ø 00 mm Ulkoilma koneeseen Poistoilma asunnosta 3 Tuloilma asuntoon 4 Jäteilma ulos A Paluuvesi B Menovesi Koneen paino 0 kg Poistoilmapuhallin Tuloilmapuhallin Etulämmityspatteri (sähkö 000 W tai neste) Jälkilämmityspatteri (sähkö 000 W tai vesi) Lämmöntalteenottokenno Ulkoilmasuodatin F7 Ulkoilmasuodatin G3 Poistoilmasuodatin G3 Kesä-/talvipelti Turvakytkin Mittausyhteet Ohjainpaneeli DIGIT SED Hiilidioksidianturi Kosteusanturi LON/EIB-muunnin Suodatinvahti (tulo ja/tai poistoilma)

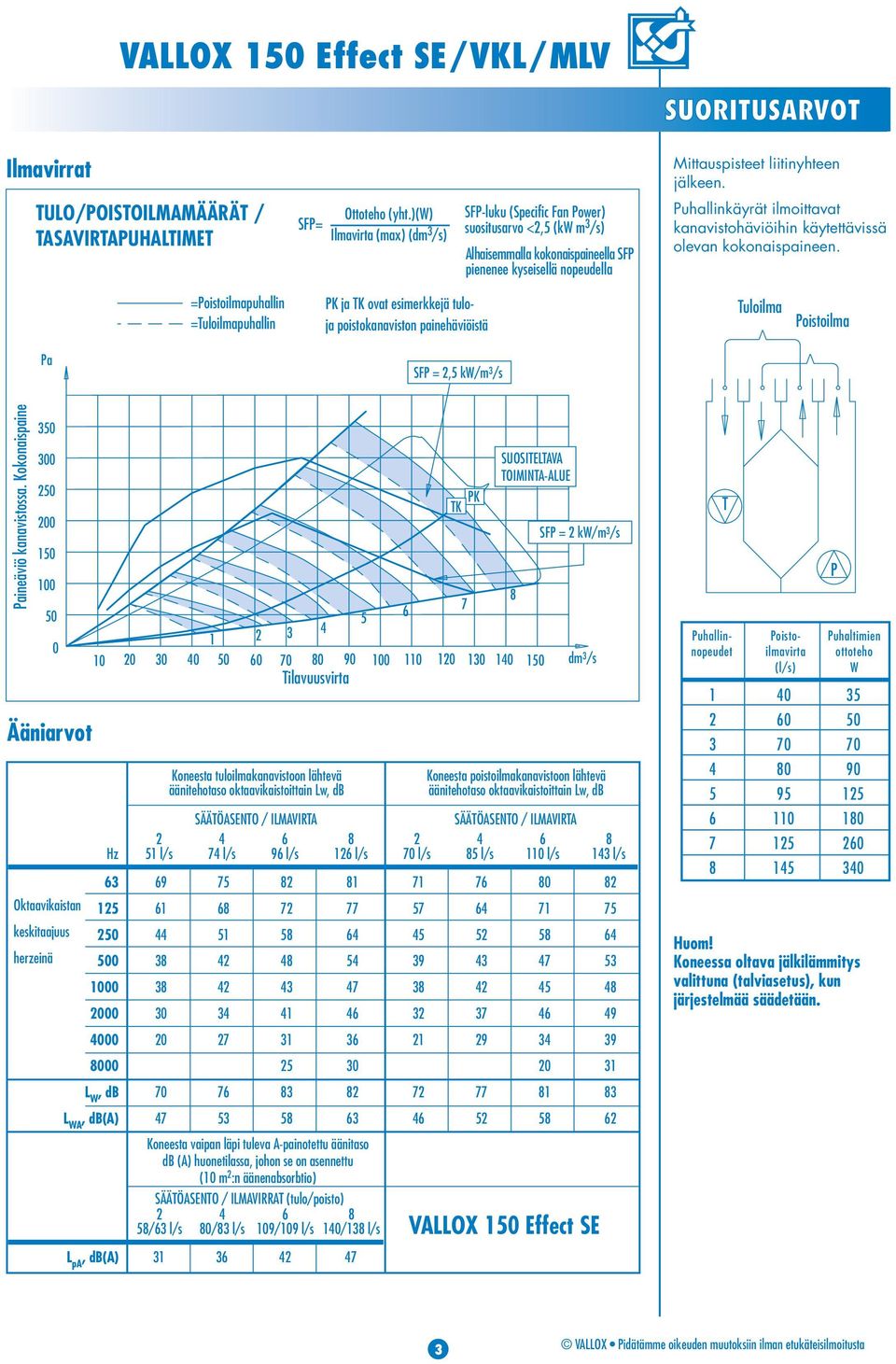

3 VALLOX 50 Effect SE/VKL/MLV SUORITUSARVOT Ilmavirrat Mittauspisteet liitinyhteen jälkeen. TULO/POISTOILMAMÄÄRÄT / TASAVIRTAPUHALTIMET SFP= Ottoteho (yht.)(w) Ilmavirta (max) (dm 3 /s) SFP-luku (Specific Fan Power) suositusarvo <,5 (kw m 3 /s) Alhaisemmalla kokonaispaineella SFP pienenee kyseisellä nopeudella Puhallinkäyrät ilmoittavat kanavistohäviöihin käytettävissä olevan kokonaispaineen. =Poistoilmapuhallin =Tuloilmapuhallin PK ja TK ovat esimerkkejä tuloja poistokanaviston painehäviöistä Tuloilma Poistoilma Pa SFP =,5 kw/m 3 /s Paineäviö kanavistossa. Kokonaispaine Ääniarvot Hz 63 Oktaavikaistan 5 keskitaajuus 50 herzeinä L W, db L WA, db(a) Tilavuusvirta L pa, db(a) 5 l/s Koneesta tuloilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain Lw, db SÄÄTÖASENTO / ILMAVIRTA l/s 96 l/s l/s Koneesta vaipan läpi tuleva A-painotettu äänitaso db (A) huonetilassa, johon se on asennettu (0 m :n äänenabsorbtio) SÄÄTÖASENTO / ILMAVIRRAT (tulo/poisto) /63 l/s 80/83 l/s 09/09 l/s 40/38 l/s l/s PK TK Koneesta poistoilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain Lw, db SÄÄTÖASENTO / ILMAVIRTA l/s 0 l/s SUOSITELTAVA TOIMINTA-ALUE SFP = kw/m 3 /s dm 3 /s VALLOX 50 Effect SE 8 43 l/s T Puhallinnopeudet Poistoilmavirta (l/s) Huom! Koneessa oltava jälkilämmitys valittuna (talviasetus), kun järjestelmää säädetään. P Puhaltimien ottoteho W

4 VALLOX DIGIT SED OHJAINPANEELI Näppäimistö Ohjaus VALLOX 50 Effect SE/VKL/MLV VALLOX 50 Effect SE konetta voidaan ohjata koneen mukana toimitettavan ohjainpaneelin (max. 3kpl) avulla, sekä ina saatavien CO - (max. 5kpl) ja %RH-anturien (max. kpl) avulla. Koneen puhallinnopeuksien hallinta kaukovalvonnasta on mahdollista jännite - tai virtaviestillä. Koneen mahdollisista häiriöistä saadaan potentiaalivapaa relekärkitieto. Koneen koko toiminnan hallinta kaukovalvonnasta on mahdollista ena saatavan VALLOX LON-muuntimen avulla. Viikkokello-ohjaus Koneen ohjainpaneelissa olevan viikkokello-ohjauksen avulla voidaan ohjelmoida viikon jokaisen päivän jokaiselle tunnille haluttu puhallintehovaihtoehto ( 8) Ohjainpaneeli 3 4 Käynnistyspainike Painikkeesta kytketään ilmanvaihtokone päälle ja pois. Merkkivalon palaessa kone on päällä. Hiilidioksidisäätö Painikkeesta kytketään hiilidioksidisäätö päälle ja pois. Merkkivalon palaessa säätö on päällä. Kosteussäätö Painikkeesta kytketään kosteussäätö päälle ja pois. Merkkivalon palaessa säätö on päällä. Jälkilämmitys Painikkeesta kytketään jälkilämmitys päälle ja pois. Myös etulämmitystoiminto kytkeytyy päälle. Merkkivalon palaessa jälkilämmitys on päällä. Kesätoiminto on päällä kun merkkivalo ei pala Selaus ylös Painikkeesta voidaan selata näyttöjä ylöspäin Selaus alas Painikkeesta voidaan selata näyttöjä alaspäin. Lisäys painike Painikkeesta saadaan muutettua arvoja isommaksi. Vähennys painike Painikkeesta saadaan muutettua arvoja pienemmiksi. C Päänäyttö 0:0 Päänäyttö 3 Puhallinnopeus (3). C Tuloilman lämpötila ( C). Jälkilämmitys lämmittää. 0:0 Kellon aika. Suodatinvahdin hälytys. Huoltomuistuttimen hälytys. Takka- / tehostuskytkin päällä. Takka-/tehostuskytkin laitetaan päälle tässä näytössä painamalla + ja painikkeita saman aikaisesti pohjaan s ajan. Viikkokello-ohjaus päällä. Puhallinnopeutta voidaan muuttaa tässä näytössä + ja painikkeista (kts. käyttö- ja huolto-ohje) Paneelin osoite Paneelin osoite Useamman koneen yhteenkytkentä (orjakone) Ohjainpaneelin asennus, irroitus ja johdotus Ohjainpaneeli johdotetaan suoraan sähkökytkentäkotelolta. Ohjainpaneeli voidaan johdottaa myös sarjaan CO -anturin tai toisen ohjainpaneelin kanssa (kts. ulkoinen sähkökytkentä s.7). Ohjainpaneelien osoitteet Jos järjestelmään liitetään useampi kuin yksi ohjainpaneeli, niin ohjainpaneelien osoitteet pitää muuttaa. Esim. 3 ohjainta. Kytke ensimmäinen ohjainpaneeli kiinni koneeseen ja muuta sen osoitteeksi 3. Kytke toinen ohjainpaneeli kiinni ja muuta sen osoitteeksi. Kytke kolmas ohjainpaneeli ja tarkasta, että sen osoite on. Jos ohjainpaneeleilla on sama osoite ne menevät väylävikatilaan. Tässä tilanteessa irroita toinen ohjain ja muuta toisen ohjaimen osoite. Edellä mainittu tilanne on mahdollinen lisäohjaimen jälkiasennuksen yhteydessä. Kytke mahdolliset orjakoneet oheisen kytkentäohjeen mukaisesti. Orjakoneet eivät toimi itsenäisesti, vaan ne toimivat isäntäkoneen käskyjen mukaisesti. Orjakoneeseen ei saa kytkeä ohjainpaneelia, eikä ISÄNTÄKONEEN KYTKINRIMA ORJAKONEEN KYTKINRIMA ORJAKONEEN KYTKINRIMA ORJAKONEEN KYTKINRIMA antureita. HUOM! + johtoa ei saa kytkeä ORJAKONEESEEN. ORJAKONEESSA ei saa olla 6K8 vastusta paikoillaan. 4

5 VALLOX 50 Effect SE/VKL/MLV OHJAINPANEELIN JA ANTURIEN ASENNUS Ohjainpaneelin pinta-asennus Ohjainpaneeli asennetaan seinälle tai -osaisen kojerasian päälle. Johdotus A B M Kaapeli: NOMAK x x 0,5 mm + 0,5 mm HUOM! (+) johdon virheellinen kytkentä tuhoaa ohjainpaneelin! Leveys Korkeus Syvyys 90 mm 0 mm 3 mm Ohjainpaneelin elektroniikkakortti = oranssi = + = valkoinen = } n. VDC 3 = oranssi = A 4 = valkoinen = B 5 = metalli = signaalimaa Kosteusanturin asennus ja johdotus Anturi johdotetaan suoraan koneen sähkökytkentäkotelolta. Pinta-asennus Johdotus 4 KOSTEUSANTURIT Kytke mahdolliset kosteusanturit kytkentäkotelon liitinrimaan niin, että ensimmäinen kosteusanturi kytketään liitinrimassa olevan vastuksen 6K8 tilalle %RH:een (poista vastus tässä tapauksessa) ja toinen kosteusanturi kytktetään %RH:een. Katso sähkökaavio. Anturin pohjalevy %RH-anturin elektroniikkakortti S + Kaapeli: x 0,5 mm Hiilidioksidianturin asennus ja johdotus CO -anturi johdotetaan suoraan koneen sähkökytkentäkotelolta, tai se voidaan johdottaa myös sarjaan toisen CO -anturin tai ohjainpaneelin kanssa (kts. ulkoinen sähkökytkentä s.7). Pinta-asennus 4 Johdotus A B M Kaapeli: NOMAK x x 0,5 mm + 0,5 mm HIILIDIOKSIDIANTURIT Hiilidioksidianturit kytketään yksitellen. Kun ensimmäinen hiilidioksidianturi on kytketty järjestelmään, niin kytketään jännite, jolloin ilmanvaihtokone antaa ko. anturille osoitteen. Samalla tavalla toimitaan muiden hiilidioksidianturien osalta HUOM! (+) johdon virheellinen kytkentä tuhoaa hiilidioksidianturin! = oranssi = + = valkoinen = } n. VDC 3 = oranssi = A 4 = valkoinen = B 5 = metalli = signaalimaa M CO -anturin pohjalevy CO -anturin elektroniikkakortti (malli saattaa vaihdella) 5

6 SISÄINEN KYTKENTÄKAAVIO VALLOX 50 Effect SE/VKL/MLV PUHALTIMIEN OHJAUS JÄNNITE- / VIRTAVIESTILLÄ JUMPPERIN KÄYTTÖ JÄNNITEVIESTIOHJAUKSESSA (TEHDASASETUS) JUMPPERIN KÄYTTÖ VIRTAVIESTIOHJAUKSESSA TE 4 (POISTOILMA) TE 3 (ULKOILMA) TE (TULOILMA) TE (JÄTEILMA) LTO-KENNO PDS PDS EMOKORTTI VIKA- VAK. %RH %RH TEHOSTUS- RS-485 VÄYLÄ TIETO OHJAUS KYTKIN 0-0V DC tai 0-0mA S + S GND + S + S + - A B M PDS T = Tulopuhallin P = Poistopuhallin M S S S S -+ AB V TR 6 V G N D 0 V 0 V R D D C C T P S S S L N NC F3 H L T T = Tasavirtamuuntaja suojajännitekäämillä = Häiriönpoistaja = Suojamaadoitettu liitosjohto = Lämmityspatterin turvatermostaatti = Ylikuumenemissuoja K = Kuristin LP = Etulämmityspatteri LP = Jälkilämmityspatteri V = vesipatterin termostaattiventiili M = Peltimoottori TE = Lämpötila-anturit R = apuvastus 6,8 kilo-ohmia PDS = Tuloilmakanaviston suodatinvahti () PDS = Poistoilmakanaviston suodatinvahti () MV = Magneettiventtiili P = Kiertovesipumppu U3 U H L N MV K TK P MLV L L L N L3 N NC 3 PWM PWM GND L4 N4 L N GNYE BU L BN BU BN 80 C T T 40 C 80 C R LP 95 C T 95 C BU BN BU BN V T Vesipatterin 60 C toimilaite M BN YE TF BU BU BU GNYE BU GNYE BK BN BN YE BU BU BU GNYE BU GNYE BN BK PF Johtojen värit: BU = sininen BN = ruskea BK = musta GNYE = keltavihreä LP 6

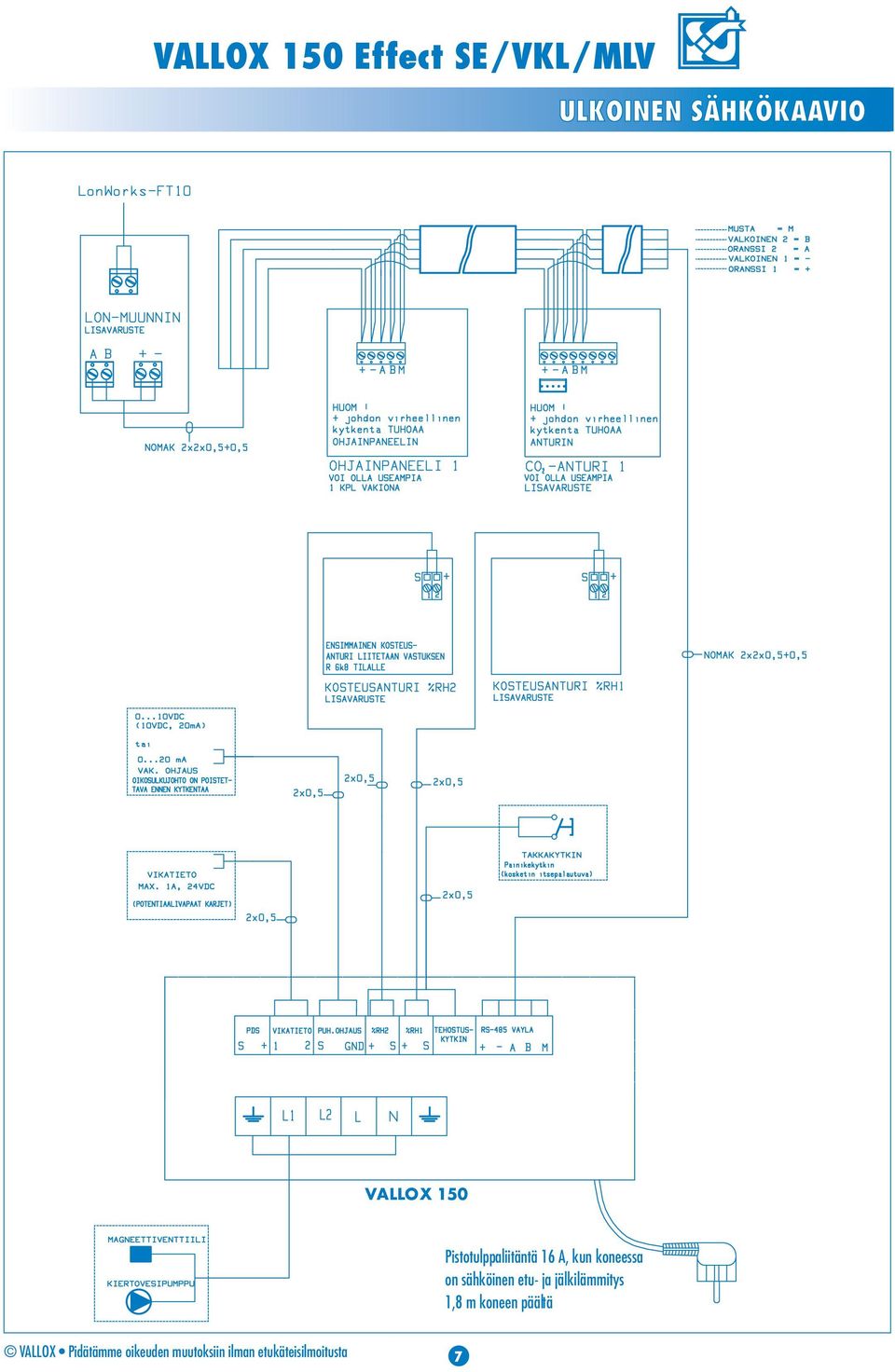

7 VALLOX 50 Effect SE/VKL/MLV ULKOINEN SÄHKÖKAAVIO VALLOX 50 Pistotulppaliitäntä 6 A, kun koneessa on sähköinen etu- ja jälkilämmitys,8 m koneen päältä 7

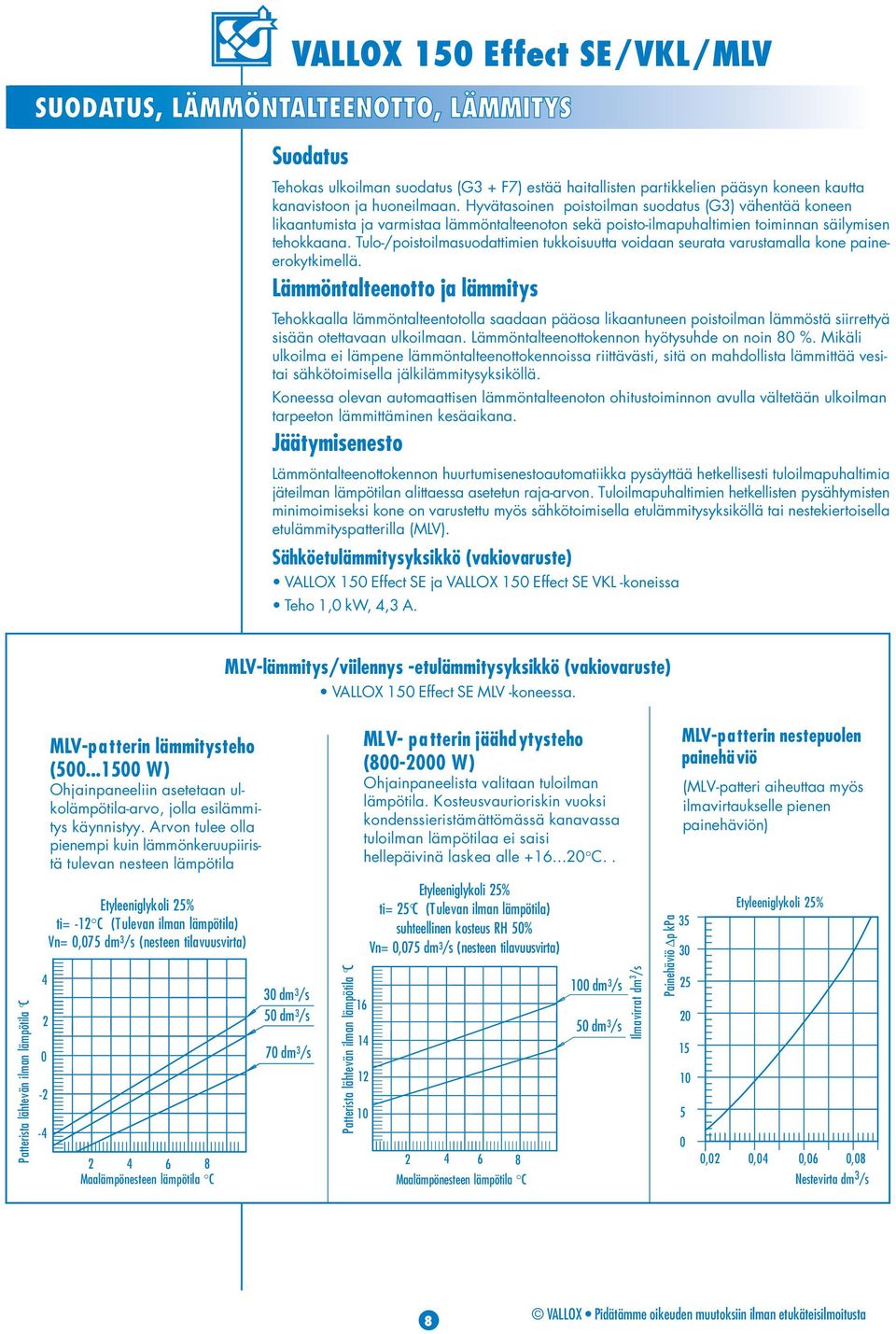

8 VALLOX 50 Effect SE/VKL/MLV SUODATUS, LÄMMÖNTALTEENOTTO, LÄMMITYS Suodatus Tehokas ulkoilman suodatus (G3 + F7) estää haitallisten partikkelien pääsyn koneen kautta kanavistoon ja huoneilmaan. Hyvätasoinen poistoilman suodatus (G3) vähentää koneen likaantumista ja varmistaa lämmöntalteenoton sekä poisto-ilmapuhaltimien toiminnan säilymisen tehokkaana. Tulo-/poistoilmasuodattimien tukkoisuutta voidaan seurata varustamalla kone paineerokytkimellä. Lämmöntalteenotto ja lämmitys Tehokkaalla lämmöntalteentotolla saadaan pääosa likaantuneen poistoilman lämmöstä siirrettyä sisään otettavaan ulkoilmaan. Lämmöntalteenottokennon hyötysuhde on noin 80 %. Mikäli ulkoilma ei lämpene lämmöntalteenottokennoissa riittävästi, sitä on mahdollista lämmittää vesitai sähkötoimisella jälkilämmitysyksiköllä. Koneessa olevan automaattisen lämmöntalteenoton ohitustoiminnon avulla vältetään ulkoilman tarpeeton lämmittäminen kesäaikana. Jäätymisenesto Lämmöntalteenottokennon huurtumisenestoautomatiikka pysäyttää hetkellisesti tuloilmapuhaltimia jäteilman lämpötilan alittaessa asetetun raja-arvon. Tuloilmapuhaltimien hetkellisten pysähtymisten minimoimiseksi kone on varustettu myös sähkötoimisella etulämmitysyksiköllä tai nestekiertoisella etulämmityspatterilla (MLV). Sähköetulämmitysyksikkö (varuste) VALLOX 50 Effect SE ja VALLOX 50 Effect SE VKL -koneissa Teho,0 kw, 4,3 A. MLV-lämmitys/viilennys -etulämmitysyksikkö (varuste) VALLOX 50 Effect SE MLV -koneessa. MLV-patterin lämmitysteho ( W) Ohjainpaneeliin asetetaan ulkolämpötila-arvo, jolla esilämmitys käynnistyy. Arvon tulee olla pienempi kuin lämmönkeruupiiristä tulevan nesteen lämpötila MLV- patterin jäähdytysteho ( W) Ohjainpaneelista valitaan tuloilman lämpötila. Kosteusvaurioriskin vuoksi kondenssieristämättömässä kanavassa tuloilman lämpötilaa ei saisi hellepäivinä laskea alle C.. MLV-patterin nestepuolen painehäviö (MLV-patteri aiheuttaa myös ilmavirtaukselle pienen painehäviön) Patterista lähtevän ilman lämpötila C Etyleeniglykoli 5% ti= - C (Tulevan ilman lämpötila) Vn= 0,075 dm 3 /s (nesteen tilavuusvirta) Maalämpönesteen lämpötila C 30 dm 3 /s 50 dm 3 /s 70 dm 3 /s Patterista lähtevän ilman lämpötila C Etyleeniglykoli 5% ti= 5 C (Tulevan ilman lämpötila) suhteellinen kosteus RH 50% Vn= 0,075 dm 3 /s (nesteen tilavuusvirta) Maalämpönesteen lämpötila C 00 dm 3 /s 50 dm 3 /s Ilmavirrat dm 3 /s Painehäviö Δp kpa Etyleeniglykoli 5% 0,0 0,04 0,06 0,08 Nestevirta dm 3 /s 8

9 VALLOX 50 Effect SE/VKL/MLV JÄLKILÄMMITYS Sähköjälkilämmitysyksikkö (varuste) VALLOX 50 Effect SE -koneessa. Teho,0 kw, 4,3 A. Vesijälkilämmitysyksikkö VALLOX 50 Effect SE VKL -koneessa varuste, VALLOX 50 Effect SE MLV -koneessa. VALLOX 50 Effect SE:n vesijälkilämmityspatterin (VKL) suoritusarvot.5 ti=3 C (patterille tulevan ilman lämpötila) tv=50 C (patterille tulevan veden lämpötila) Vesivirta dm 3 /s ti=3 C (patterille tulevan ilman lämpötila) tv=30 C (patterille tulevan veden lämpötila) Vesivirta dm 3 /s Patterin kokonaisteho kw dm 3 /s 35 dm 3 /s 95 dm 3 /s Patterin kokonaisteho kw dm 3 /s 60 dm 3 /s 35 dm 3 /s Veden jäähtymä patterissa C Veden jäähtymä patterissa C ti=3 C (patterille tulevan ilman lämpötila) tv=35 C (patterille tulevan veden lämpötila) VKL-vesipatterin nestepuolen painehäviö.5 Vesivirta dm 3 /s Määritelty 00% vedelle Patterin kokonaisteho kw dm 3 /s 60 dm 3 /s 35 dm 3 /s Kokonaispainehäviö kpa Veden jäähtymä patterissa C Vesivirta dm 3 /s 9

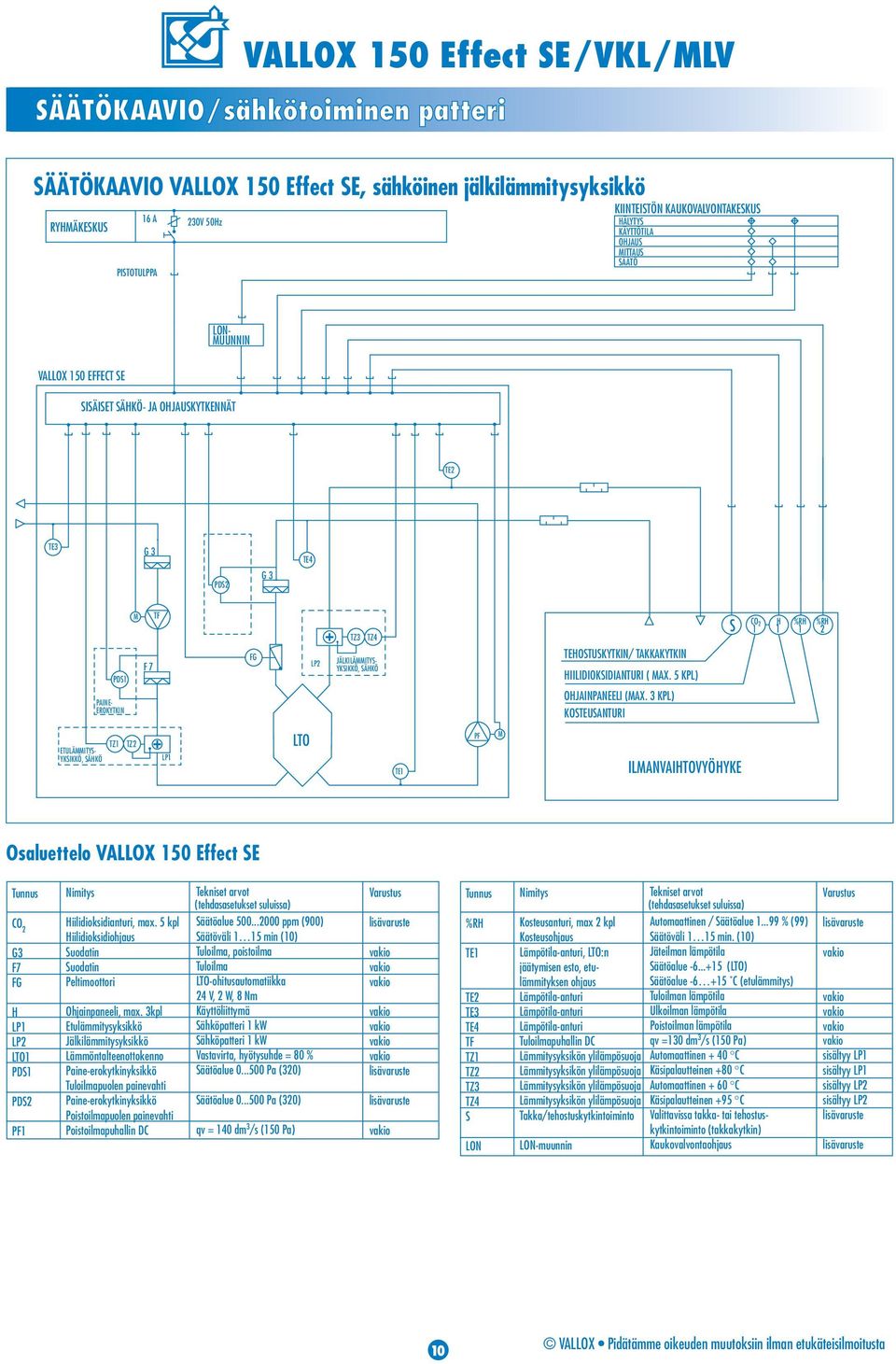

10 VALLOX 50 Effect SE/VKL/MLV SÄÄTÖKAAVIO/sähkötoiminen patteri SÄÄTÖKAAVIO VALLOX 50 Effect SE, sähköinen jälkilämmitysyksikkö KIINTEISTÖN KAUKOVALVONTAKESKUS 6 A 30V 50Hz HÄLYTYS RYHMÄKESKUS KÄYTTÖTILA OHJAUS MITTAUS SÄÄTÖ PISTOTULPPA LON- MUUNNIN VALLOX 50 EFFECT SE SISÄISET SÄHKÖ- JA OHJAUSKYTKENNÄT TE TE3 G 3 PDS G 3 TE4 PDS PAINE- EROKYTKIN M F 7 TF FG LP TZ3 TZ4 JÄLKILÄMMITYS- YKSIKKÖ, SÄHKÖ TEHOSTUSKYTKIN/ TAKKAKYTKIN HIILIDIOKSIDIANTURI ( MAX. 5 KPL) OHJAINPANEELI (MAX. 3 KPL) KOSTEUSANTURI S CO H %RH %RH ETULÄMMITYS- YKSIKKÖ, SÄHKÖ TZ TZ LP LTO TE PF M ILMANVAIHTOVYÖHYKE Osaluettelo VALLOX 50 Effect SE Tunnus CO G3 F7 FG H LP LP LTO PDS PDS PF Nimitys Hiilidioksidianturi, max. 5 kpl Hiilidioksidiohjaus Suodatin Suodatin Peltimoottori Ohjainpaneeli, max. 3kpl Etulämmitysyksikkö Jälkilämmitysyksikkö Lämmöntalteenottokenno Paine-erokytkinyksikkö Tuloilmapuolen painevahti Paine-erokytkinyksikkö Poistoilmapuolen painevahti Poistoilmapuhallin DC Tekniset arvot (tehdasasetukset suluissa) Säätöalue ppm (900) Säätöväli 5 min (0) Tuloilma, poistoilma Tuloilma LTO-ohitusautomatiikka 4 V, W, 8 Nm Käyttöliittymä Sähköpatteri kw Sähköpatteri kw Vastavirta, hyötysuhde = 80 % Säätöalue Pa (30) Säätöalue Pa (30) qv = 40 dm 3 /s (50 Pa) Varustus Tunnus %RH TE TE TE3 TE4 TF TZ TZ TZ3 TZ4 S LON Nimitys Kosteusanturi, max kpl Kosteusohjaus Lämpötila-anturi, LTO:n jäätymisen esto, etulämmityksen ohjaus Lämpötila-anturi Lämpötila-anturi Lämpötila-anturi Tuloilmapuhallin DC Lämmitysyksikön ylilämpösuoja Lämmitysyksikön ylilämpösuoja Lämmitysyksikön ylilämpösuoja Lämmitysyksikön ylilämpösuoja Takka/tehostuskytkintoiminto LON-muunnin Tekniset arvot (tehdasasetukset suluissa) Automaattinen / Säätöalue...99 % (99) Säätöväli 5 min. (0) Jäteilman lämpötila Säätöalue (LTO) Säätöalue C (etulämmitys) Tuloilman lämpötila Ulkoilman lämpötila Poistoilman lämpötila qv =30 dm 3 /s (50 Pa) Automaattinen + 40 C Käsipalautteinen +80 C Automaattinen + 60 C Käsipalautteinen +95 C Valittavissa takka- tai tehostuskytkintoiminto (takkakytkin) Kaukovalvontaohjaus Varustus sisältyy LP sisältyy LP sisältyy LP sisältyy LP 0

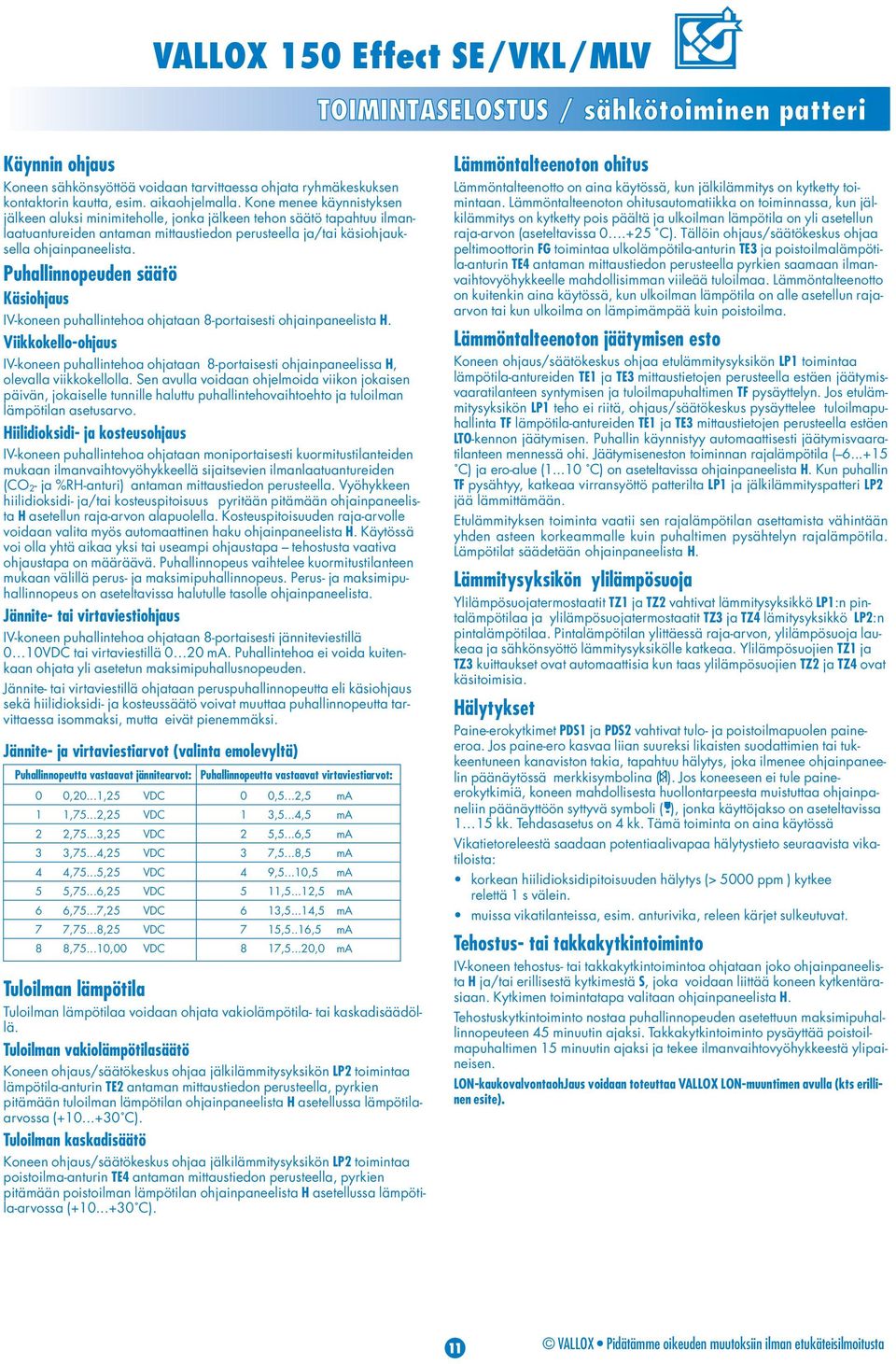

11 VALLOX 50 Effect SE/VKL/MLV TOIMINTASELOSTUS / sähkötoiminen patteri Käynnin ohjaus Koneen sähkönsyöttöä voidaan tarvittaessa ohjata ryhmäkeskuksen kontaktorin kautta, esim. aikaohjelmalla. Kone menee käynnistyksen jälkeen aluksi minimiteholle, jonka jälkeen tehon säätö tapahtuu ilmanlaatuantureiden antaman mittaustiedon perusteella ja/tai käsiohjauksella ohjainpaneelista. Puhallinnopeuden säätö Käsiohjaus IV-koneen puhallintehoa ohjataan 8-portaisesti ohjainpaneelista H. Viikkokello-ohjaus IV-koneen puhallintehoa ohjataan 8-portaisesti ohjainpaneelissa H, olevalla viikkokellolla. Sen avulla voidaan ohjelmoida viikon jokaisen päivän, jokaiselle tunnille haluttu puhallintehovaihtoehto ja tuloilman lämpötilan asetusarvo. Hiilidioksidi- ja kosteusohjaus IV-koneen puhallintehoa ohjataan moniportaisesti kuormitustilanteiden mukaan ilmanvaihtovyöhykkeellä sijaitsevien ilmanlaatuantureiden (CO - ja %RH-anturi) antaman mittaustiedon perusteella. Vyöhykkeen hiilidioksidi- ja/tai kosteuspitoisuus pyritään pitämään ohjainpaneelista H asetellun raja-arvon alapuolella. Kosteuspitoisuuden raja-arvolle voidaan valita myös automaattinen haku ohjainpaneelista H. Käytössä voi olla yhtä aikaa yksi tai useampi ohjaustapa tehostusta vaativa ohjaustapa on määräävä. Puhallinnopeus vaihtelee kuormitustilanteen mukaan välillä perus- ja maksimipuhallinnopeus. Perus- ja maksimipuhallinnopeus on aseteltavissa halutulle tasolle ohjainpaneelista. Jännite- tai virtaviestiohjaus IV-koneen puhallintehoa ohjataan 8-portaisesti jänniteviestillä 0 0VDC tai virtaviestillä 0 0 ma. Puhallintehoa ei voida kuitenkaan ohjata yli asetetun maksimipuhallusnopeuden. Jännite- tai virtaviestillä ohjataan peruspuhallinnopeutta eli käsiohjaus sekä hiilidioksidi- ja kosteussäätö voivat muuttaa puhallinnopeutta tarvittaessa isommaksi, mutta eivät pienemmäksi. Jännite- ja virtaviestiarvot (valinta emolevyltä) Puhallinnopeutta vastaavat jännitearvot: 0 0,0...,5 VDC,75...,5 VDC,75...3,5 VDC 3 3,75...4,5 VDC 4 4,75...5,5 VDC 5 5,75...6,5 VDC 6 6,75...7,5 VDC 7 7,75...8,5 VDC 8 8,75...0,00 VDC Puhallinnopeutta vastaavat virtaviestiarvot: 0 0,5...,5 ma 3,5...4,5 ma 5,5...6,5 ma 3 7,5...8,5 ma 4 9,5...0,5 ma 5,5...,5 ma 6 3,5...4,5 ma 7 5,5..6,5 ma 8 7,5...0,0 ma Tuloilman lämpötila Tuloilman lämpötilaa voidaan ohjata lämpötila- tai kaskadisäädöllä. Tuloilman lämpötilasäätö Koneen ohjaus/säätökeskus ohjaa jälkilämmitysyksikön LP toimintaa lämpötila-anturin TE antaman mittaustiedon perusteella, pyrkien pitämään tuloilman lämpötilan ohjainpaneelista H asetellussa lämpötilaarvossa ( C). Tuloilman kaskadisäätö Koneen ohjaus/säätökeskus ohjaa jälkilämmitysyksikön LP toimintaa poistoilma-anturin TE4 antaman mittaustiedon perusteella, pyrkien pitämään poistoilman lämpötilan ohjainpaneelista H asetellussa lämpötila-arvossa ( C). Lämmöntalteenoton ohitus Lämmöntalteenotto on aina käytössä, kun jälkilämmitys on kytketty toimintaan. Lämmöntalteenoton ohitusautomatiikka on toiminnassa, kun jälkilämmitys on kytketty pois päältä ja ulkoilman lämpötila on yli asetellun raja-arvon (aseteltavissa 0.+5 C). Tällöin ohjaus/säätökeskus ohjaa peltimoottorin FG toimintaa ulkolämpötila-anturin TE3 ja poistoilmalämpötila-anturin TE4 antaman mittaustiedon perusteella pyrkien saamaan ilmanvaihtovyöhykkeelle mahdollisimman viileää tuloilmaa. Lämmöntalteenotto on kuitenkin aina käytössä, kun ulkoilman lämpötila on alle asetellun rajaarvon tai kun ulkoilma on lämpimämpää kuin poistoilma. Lämmöntalteenoton jäätymisen esto Koneen ohjaus/säätökeskus ohjaa etulämmitysyksikön LP toimintaa lämpötila-antureiden TE ja TE3 mittaustietojen perusteella estäen jäätymisvaaratilanteen syntymisen ja tuloilmapuhaltimen TF pysäyttelyn. Jos etulämmitysyksikön LP teho ei riitä, ohjaus/säätökeskus pysäyttelee tuloilmapuhallinta TF lämpötila-antureiden TE ja TE3 mittaustietojen perusteella estäen LTO-kennon jäätymisen. Puhallin käynnistyy automaattisesti jäätymisvaaratilanteen mennessä ohi. Jäätymiseneston toiminnan rajalämpötila ( C) ja ero-alue (...0 C) on aseteltavissa ohjainpaneelista H. Kun puhallin TF pysähtyy, katkeaa virransyöttö patterilta LP ja jälkilämmityspatteri LP jää lämmittämään. Etulämmityksen toiminta vaatii sen rajalämpötilan asettamista vähintään yhden asteen korkeammalle kuin puhaltimen pysähtelyn rajalämpötila. Lämpötilat säädetään ohjainpaneelista H. Lämmitysyksikön ylilämpösuoja Ylilämpösuojatermostaatit TZ ja TZ vahtivat lämmitysyksikkö LP:n pintalämpötilaa ja ylilämpösuojatermostaatit TZ3 ja TZ4 lämitysyksikkö LP:n pintalämpötilaa. Pintalämpötilan ylittäessä raja-arvon, ylilämpösuoja laukeaa ja sähkönsyöttö lämmitysyksikölle katkeaa. Ylilämpösuojien TZ ja TZ3 kuittaukset ovat automaattisia kun taas ylilämpösuojien TZ ja TZ4 ovat käsitoimisia. Hälytykset Paine-erokytkimet PDS ja PDS vahtivat tulo- ja poistoilmapuolen paineeroa. Jos paine-ero kasvaa liian suureksi likaisten suodattimien tai tukkeentuneen kanaviston takia, tapahtuu hälytys, joka ilmenee ohjainpaneelin päänäytössä merkkisymbolina ( ). Jos koneeseen ei tule paineerokytkimiä, koneen mahdollisesta huollontarpeesta muistuttaa ohjainpaneliin päänäyttöön syttyvä symboli ( ), jonka käyttöjakso on aseteltavissa 5 kk. Tehdasasetus on 4 kk. Tämä toiminta on aina käytössä Vikatietoreleestä saadaan potentiaalivapaa hälytystieto seuraavista vikatiloista: korkean hiilidioksidipitoisuuden hälytys (> 5000 ppm ) kytkee relettä s välein. muissa vikatilanteissa, esim. anturivika, releen kärjet sulkeutuvat. Tehostus- tai takkakytkintoiminto IV-koneen tehostus- tai takkakytkintoimintoa ohjataan joko ohjainpaneelista H ja/tai erillisestä kytkimestä S, joka voidaan liittää koneen kytkentärasiaan. Kytkimen toimintatapa valitaan ohjainpaneelista H. Tehostuskytkintoiminto nostaa puhallinnopeuden asetettuun maksimipuhallinnopeuteen 45 minuutin ajaksi. Takkakytkintoiminto pysäyttää poistoilmapuhaltimen 5 minuutin ajaksi ja tekee ilmanvaihtovyöhykkeestä ylipaineisen. LON-kaukovalvontaohJaus voidaan toteuttaa VALLOX LON-muuntimen avulla (kts erillinen esite).

12 SÄÄTÖKAAVIO/VKL-patteri VALLOX 50 Effect SE/VKL/MLV SÄÄTÖKAAVIO VALLOX 50 Effect SE, VKL 0 A 30V 50Hz RYHMÄKESKUS PISTOTULPPA KIINTEISTÖN KAUKOVALVONTAKESKUS HÄLYTYS KÄYTTÖTILA OHJAUS MITTAUS SÄÄTÖ LON- MUUNNIN VALLOX 50 EFFECT SE SISÄISET SÄHKÖ- JA OHJAUSKYTKENNÄT TE TE3 M G 3 TF PDS G 3 TE4 V Ljp Ljm S CO H %RH %RH PDS PAINE- EROKYTKIN ETULÄMMITYS- TZ TZ YKSIKKÖ, SÄHKÖ F 7 LP FG LTO LP JÄLKILÄMMITYS- YKSIKKÖ, VESI TE PF M TEHOSTUSKYTKIN/ TAKKAKYTKIN HIILIDIOKSIDIANTURI ( MAX. 5 KPL) OHJAINPANEELI (MAX. 3 KPL) KOSTEUSANTURI ILMANVAIHTOVYÖHYKE Osaluettelo VALLOX 50 Effect SE VKL Tunnus CO G3 F7 FG H LP LP LTO PDS PDS PF V Nimitys Hiilidioksidianturi, max. 5 kpl Hiilidioksidiohjaus Suodatin Suodatin Peltimoottori Ohjainpaneeli, max. 3kpl Etulämmitysyksikkö Jälkilämmitysyksikkö Lämmöntalteenottokenno Paine-erokytkinyksikkö Tuloilmapuolen painevahti Paine-erokytkinyksikkö Poistoilmapuolen painevahti Poistoilmapuhallin DC Vesipatterin termostaattiventtiili Tekniset arvot (tehdasasetukset suluissa) Säätöalue ppm (900) Säätöväli 5 min (0) Tuloilma, poistoilma Tuloilma LTO-ohitusautomatiikka 4 V, W, 8 Nm Käyttöliittymä Sähköpatteri kw Vesipatteri Vastavirta, hyötysuhde = 80 % Säätöalue Pa (30) Säätöalue Pa (30) qv = 40 dm 3 /s (50 Pa) Varustus Tunnus %RH TE TE TE3 TE4 TF TZ TZ S LON Nimitys Kosteusanturi, max kpl Kosteusohjaus Lämpötila-anturi, LTO:n jäätymisen esto, etulämmityksen ohjaus Lämpötila-anturi Lämpötila-anturi Lämpötila-anturi Tuloilmapuhallin DC Lämmitysyksikön ylilämpösuoja Lämmitysyksikön ylilämpösuoja Takka/tehostuskytkintoiminto LON-muunnin Tekniset arvot (tehdasasetukset suluissa) Automaattinen / Säätöalue...99 % (99) Säätöväli 5 min. (0) Jäteilman lämpötila Säätöalue (LTO) Säätöalue C (etulämmitys) Tuloilman lämpötila Ulkoilman lämpötila Poistoilman lämpötila qv =30 dm 3 /s (50 Pa) Automaattinen + 40 C Käsipalautteinen +80 C Valittavissa takka- tai tehostuskytkintoiminto (takkakytkin) Kaukovalvontaohjaus Varustus sisältyy LP sisältyy LP

13 VALLOX 50 Effect SE/VKL/MLV TOIMINTASELOSTUS / VKL-patteri Käynnin ohjaus Koneen sähkönsyöttöä voidaan tarvittaessa ohjata ryhmäkeskuksen kontaktorin kautta, esim. aikaohjelmalla. Kone menee käynnistyksen jälkeen aluksi minimiteholle, jonka jälkeen tehon säätö tapahtuu ilmanlaatuantureiden antaman mittaustiedon perusteella ja/tai käsiohjauksella ohjainpaneelista. Puhallinnopeuden säätö Käsiohjaus IV-koneen puhallintehoa ohjataan 8-portaisesti ohjainpaneelista H. Viikkokello-ohjaus IV-koneen puhallintehoa ohjataan 8-portaisesti ohjainpaneelissa H, olevalla viikkokellolla. Sen avulla voidaan ohjelmoida viikon jokaisen päivän, jokaiselle tunnille haluttu puhallintehovaihtoehto ja tuloilman lämpötilan asetusarvo. Hiilidioksidi- ja kosteusohjaus IV-koneen puhallintehoa ohjataan moniportaisesti kuormitustilanteiden mukaan ilmanvaihtovyöhykkeellä sijaitsevien ilmanlaatuantureiden (CO - ja %RH-anturi) antaman mittaustiedon perusteella. Vyöhykkeen hiilidioksidi- ja/tai kosteuspitoisuus pyritään pitämään ohjainpaneelista H asetellun raja-arvon alapuolella. Kosteuspitoisuuden raja-arvolle voidaan valita myös automaattinen haku ohjainpaneelista H Käytössä voi olla yhtä aikaa yksi tai useampi ohjaustapa tehostusta vaativa ohjaustapa on määräävä. Puhallinnopeus vaihtelee kuormitustilanteen mukaan välillä perus- ja maksimipuhallinnopeus. Perus- ja maksimipuhallinnopeus on aseteltavissa halutulle tasolle ohjainpaneelista. Jännite- tai virtaviestiohjaus IV-koneen puhallintehoa ohjataan 8-portaisesti jänniteviestillä 0 0VDC tai virtaviestillä 0 0 ma. Puhallintehoa ei voida kuitenkaan ohjata yli asetetun maksimipuhallusnopeuden. Jännite- tai virtaviestillä ohjataan peruspuhallinnopeutta eli käsiohjaus sekä hiilidioksidi- ja kosteussäätö voivat muuttaa puhallinnopeutta tarvittaessa isommaksi, mutta eivät pienemmäksi. Jännite- ja virtaviestiarvot (valinta emolevyltä) Puhallinnopeutta vastaavat jännitearvot: 0 0,0...,5 VDC,75...,5 VDC,75...3,5 VDC 3 3,75...4,5 VDC 4 4,75...5,5 VDC 5 5,75...6,5 VDC 6 6,75...7,5 VDC 7 7,75...8,5 VDC 8 8,75...0,00 VDC Puhallinnopeutta vastaavat virtaviestiarvot: 0 0,5...,5 ma 3,5...4,5 ma 5,5...6,5 ma 3 7,5...8,5 ma 4 9,5...0,5 ma 5,5...,5 ma 6 3,5...4,5 ma 7 5,5..6,5 ma 8 7,5...0,0 ma Tuloilman lämpötila Tuloilman lämpötilaa voidaan ohjata lämpötila- tai kaskadisäädöllä. Tuloilman lämpötilasäätö Koneen ohjaus/säätökeskus ohjaa jälkilämmitysyksikön LP toimintaa lämpötila-anturin TE antaman mittaustiedon perusteella, pyrkien pitämään tuloilman lämpötilan ohjainpaneelista H asetellussa lämpötilaarvossa ( C). Tuloilman kaskadisäätö Koneen ohjaus/säätökeskus ohjaa jälkilämmitysyksikön LP toimintaa poistoilma-anturin TE4 antaman mittaustiedon perusteella, pyrkien pitämään poistoilman lämpötilan ohjainpaneelista H asetellussa lämpötila-arvossa ( C). Lämmöntalteenoton ohitus Lämmöntalteenotto on aina käytössä, kun jälkilämmitys on kytketty toimintaan. Lämmöntalteenoton ohitusautomatiikka on toiminnassa, kun jälkilämmitys on kytketty pois päältä ja ulkoilman lämpötila on yli asetellun raja-arvon (aseteltavissa 0.+5 C). Tällöin ohjaus/säätökeskus ohjaa peltimoottorin FG toimintaa ulkolämpötila-anturin TE3 ja poistoilmalämpötila-anturin TE4 antaman mittaustiedon perusteella pyrkien saamaan ilmanvaihtovyöhykkeelle mahdollisimman viileää tuloilmaa. Lämmöntalteenotto on kuitenkin aina käytössä, kun ulkoilman lämpötila on alle asetellun rajaarvon tai kun ulkoilma on lämpimämpää kuin poistoilma. Lämmöntalteenoton jäätymisen esto Koneen ohjaus/säätökeskus ohjaa etulämmitysyksikön LP toimintaa lämpötila-antureiden TE ja TE3 mittaustietojen perusteella estäen jäätymisvaaratilanteen syntymisen ja tuloilmapuhaltimen TF pysäyttelyn. Jos etulämmitysyksikön LP teho ei riitä, ohjaus/säätökeskus pysäyttelee tuloilmapuhallinta TF lämpötila-antureiden TE ja TE3 mittaustietojen perusteella estäen LTO-kennon jäätymisen. Puhallin käynnistyy automaattisesti jäätymisvaaratilanteen mennessä ohi. Jäätymiseneston toiminnan rajalämpötila ( C) ja ero-alue (...0 C) on aseteltavissa ohjainpaneelista H. Kun puhallin TF pysähtyy, katkeaa virransyöttö patterilta LP ja jälkilämmityspatterin LP toimilaiteventtiili V alkaa avautua ja jää auki. Etulämmityksen toiminta vaatii sen rajalämpötilan asettamista vähintään yhden asteen korkeammalle kuin puhaltimen pysähtelyn rajalämpötila. Lämpötilat säädetään ohjainpaneelista H. Lämmitysyksikön ylilämpösuoja Ylilämpösuojatermostaatit TZ ja TZ vahtivat lämmitysyksikkö LP:n pintalämpötilaa. Pintalämpötilan ylittäessä raja-arvon, ylilämpösuoja laukeaa ja sähkönsyöttö lämmitysyksikölle katkeaa. Ylilämpösuojan TZ kuittaus on automaattinen, kun taas ylilämpösuojan TZ on käsitoiminen. Vesipatterin jäätymissuoja Koneen ohjaus/säätökeskus pysäyttää puhaltimet TF ja PF sekä jättää venttiilin V auki ulkolämpötila-anturin TE3 (ulkoilma < 0 C) ja tuloilmalämpötila-anturin TE (tuloilma < 7 C) mittaustiedon perusteella vähentäen vesitoimisen lämmitysyksikön LP jäätymisevaaraa. Tieto jäätymisvaarasta tulee ohjainpaneelin näyttöön. Puhaltimet käynnistyvät automaattisesti jäätymisvaaratilanteen mennessä ohi (tuloilma > 0 C). Hälytykset Paine-erokytkimet PDS ja PDS vahtivat tulo- ja poistoilmapuolen paineeroa. Jos paine-ero kasvaa liian suureksi likaisten suodattimien tai tukkeentuneen kanaviston takia, tapahtuu hälytys, joka ilmenee ohjainpaneelin päänäytössä merkkisymbolina ( ). Jos koneeseen ei tule paineerokytkimiä, koneen mahdollisesta huollontarpeesta muistuttaa ohjainpaneliin päänäyttöön syttyvä symboli ( ), jonka käyttöjakso on aseteltavissa 5 kk. Tehdasasetus on 4 kk. Tämä toiminta on aina käytössä Vikatietoreleestä saadaan potentiaalivapaa hälytystieto seuraavista vikatiloista: vesipatterin jääymisen estotoiminnan aikana releen kärjet avautuvat ja sulkeutuvat 0 s. välein. korkean hiilidioksidipitoisuuden hälytys (> 5000 ppm ) kytkee relettä s välein. muissa vikatilanteissa, esim. anturivika, releen kärjet sulkeutuvat. Tehostus- tai takkakytkintoiminto IV-koneen tehostus- tai takkakytkintoimintoa ohjataan joko ohjainpaneelista H ja/tai erillisestä kytkimestä S, joka voidaan liittää koneen kytkentärasiaan. Kytkimen toimintatapa valitaan ohjainpaneelista H. Tehostuskytkintoiminto nostaa puhallinnopeuden asetettuun maksimipuhallinnopeuteen 45 minuutin ajaksi. Takkakytkintoiminto pysäyttää poistoilmapuhaltimen 5 minuutin ajaksi ja tekee ilmanvaihtovyöhykkeestä ylipaineisen. LON-kaukovalvontaohJaus voidaan toteuttaa VALLOX LON-muuntimen avulla (kts erillinen esite). 3

14 SÄÄTÖKAAVIO/MLV-patteri SÄÄTÖKAAVIO VALLOX 50 Effect SE MLV VALLOX 50 Effect SE/VKL/MLV P MV Ljp Ljm Osaluettelo VALLOX 50 Effect SE MLV Tunnus Nimitys Tekniset arvot Varustus (tehdasasetukset suluissa) CO Hiilidioksidianturi, max. 5 kpl Säätöalue ppm (900) Hiilidioksidiohjaus Säätöväli 5 min (0) G3 Suodatin Tuloilma, poistoilma F7 Suodatin Tuloilma FG Peltimoottori LTO-ohitusautomatiikka 4 V, W, 8 Nm H Ohjainpaneeli, max. 3 kpl Käyttöliittymä LP Etulämmitysyksikkö Nestepatteri LP Jälkilämmitysyksikkö Nestepatteri LTO Lämmöntalteenottokenno Vastavirta, hyötysuhde = 80 % PDS Paine-erokytkinyksikkö Säätöalue Pa (30) Tuloilmapuolen painevahti PDS Paine-erokytkinyksikkö Säätöalue Pa (30) Poistoilmapuolen painevahti PF Poistoilmapuhallin DC qv = 40 dm 3 /s (50 Pa) %RH Kosteusanturi, max kpl Automaattinen / Säätöalue...99 % (99) Kosteusohjaus Säätöväli 5 min. (0) Tunnus Nimitys Tekniset arvot Varustus (tehdasasetukset suluissa) TE Lämpötila-anturi, LTO:n Jäteilman lämpötila jäätymisen esto, Säätöalue (LTO) TE Lämpötila-anturi Tuloilman lämpötila TE3 Lämpötila-anturi, Ulkoilman lämpötila etulämmityksen ohjaus Säätöalue C (etulämmitys) TE4 Lämpötila-anturi Poistoilman lämpötila TF Tuloilmapuhallin DC qv =30 dm 3 /s (50 Pa) V Vesipatterin termostaattiventtiili MV Magneettiventtiili Ei sisälly toimitukseen P Kiertovesipumppu Ei sisälly toimitukseen S Takka/tehostuskytkintoiminto Valittavissa takka- tai tehostus- kytkintoiminto (takkakytkin) LON LON-muunnin Kaukovalvontaohjaus 4

15 VALLOX 50 Effect SE/VKL/MLV TOIMINTASELOSTUS / MLV-patteri Käynnin ohjaus Koneen sähkönsyöttöä voidaan tarvittaessa ohjata ryhmäkeskuksen kontaktorin kautta, esim. aikaohjelmalla. Kone menee käynnistyksen jälkeen aluksi minimiteholle, jonka jälkeen tehon säätö tapahtuu ilmanlaatuantureiden antaman mittaustiedon perusteella ja/tai käsiohjauksella ohjainpaneelista. Puhallinnopeuden säätö Käsiohjaus IV-koneen puhallintehoa ohjataan 8-portaisesti ohjainpaneelista H. Viikkokello-ohjaus IV-koneen puhallintehoa ohjataan 8-portaisesti ohjainpaneelissa H, olevalla viikkokellolla. Sen avulla voidaan ohjelmoida viikon jokaisen päivän, jokaiselle tunnille haluttu puhallintehovaihtoehto ja tuloilman lämpötilan asetusarvo. Hiilidioksidi- ja kosteusohjaus IV-koneen puhallintehoa ohjataan moniportaisesti kuormitustilanteiden mukaan ilmanvaihtovyöhykkeellä sijaitsevien ilmanlaatuantureiden (CO - ja %RH-anturi) antaman mittaustiedon perusteella. Vyöhykkeen hiilidioksidi- ja/tai kosteuspitoisuus pyritään pitämään ohjainpaneelista H asetellun raja-arvon alapuolella. Kosteuspitoisuuden raja-arvolle voidaan valita myös automaattinen haku ohjainpaneelista H. Käytössä voi olla yhtä aikaa yksi tai useampi ohjaustapa tehostusta vaativa ohjaustapa on määräävä. Puhallinnopeus vaihtelee kuormitustilanteen mukaan välillä perus- ja maksimipuhallinnopeus. Perus- ja maksimipuhallinnopeus on aseteltavissa halutulle tasolle ohjainpaneelista. Jännite- tai virtaviestiohjaus IV-koneen puhallintehoa ohjataan 8-portaisesti jänniteviestillä 0 0VDC tai virtaviestillä 0 0 ma. Puhallintehoa ei voida kuitenkaan ohjata yli asetetun maksimipuhallusnopeuden. Jännite- tai virtaviestillä ohjataan peruspuhallinnopeutta eli käsiohjaus sekä hiilidioksidi- ja kosteussäätö voivat muuttaa puhallinnopeutta tarvittaessa isommaksi, mutta eivät pienemmäksi. Jännite- ja virtaviestiarvot (valinta emolevyltä) Puhallinnopeutta vastaavat jännitearvot: 0 0,0...,5 VDC,75...,5 VDC,75...3,5 VDC 3 3,75...4,5 VDC 4 4,75...5,5 VDC 5 5,75...6,5 VDC 6 6,75...7,5 VDC 7 7,75...8,5 VDC 8 8,75...0,00 VDC Puhallinnopeutta vastaavat virtaviestiarvot: 0 0,5...,5 ma 3,5...4,5 ma 5,5...6,5 ma 3 7,5...8,5 ma 4 9,5...0,5 ma 5,5...,5 ma 6 3,5...4,5 ma 7 5,5..6,5 ma 8 7,5...0,0 ma Tuloilman lämpötila Tuloilman lämpötilaa voidaan ohjata lämpötila- tai kaskadisäädöllä. Tuloilman lämpötilasäätö Koneen ohjaus/säätökeskus ohjaa jälkilämmitysyksikön LP toimintaa lämpötila-anturin TE antaman mittaustiedon perusteella, pyrkien pitämään tuloilman lämpötilan ohjainpaneelista H asetellussa lämpötilaarvossa ( C). MLV-patterin viilennystoiminto käynnistyy, kun jälkilämmityspatteri on kytketty pois päältä ja kun tuloilman lämpötila ylittää tuloilman asetuslämpötilan. Tuloilman kaskadisäätö Koneen ohjaus/säätökeskus ohjaa jälkilämmitysyksikön LP toimintaa poistoilma-anturin TE4 antaman mittaustiedon perusteella, pyrkien pitämään poistoilman lämpötilan ohjainpaneelista H asetellussa lämpötila-arvossa ( C). Lämmöntalteenoton ohitus Lämmöntalteenotto on aina käytössä, kun jälkilämmitys on kytketty toimintaan. Lämmöntalteenoton ohitusautomatiikka on toiminnassa, kun jälkilämmitys on kytketty pois päältä ja ulkoilman lämpötila on yli asetellun raja-arvon (aseteltavissa 0.+5 C). Tällöin ohjaus/säätökeskus ohjaa peltimoottorin FG toimintaa ulkolämpötila-anturin TE3 ja poistoilmalämpötila-anturin TE4 antaman mittaustiedon perusteella pyrkien saamaan ilmanvaihtovyöhykkeelle mahdollisimman viileää tuloilmaa. Lämmöntalteenotto on kuitenkin aina käytössä, kun ulkoilman lämpötila on alle asetellun rajaarvon tai kun ulkoilma on lämpimämpää kuin poistoilma. Lämmöntalteenoton jäätymisen esto Nestekiertoisen MLV-patterin etulämmitystoiminnan ohjaus poikkeaa sähköisen etulämmityspatterin ohjauksesta. Nestepatteri kytkeytyy päälle ulkoilmalämpötila-anturin TE3 mittaustiedon perusteella. Koneen ohjaus /säätökeskus käynnistää pumpun ja aukaisee magneettiventtiilin kun jälkilämmitys on päällä ja ulkoilman lämpötila alittaa etulämmityksen asetuslämpötilan. Asetusarvon tulee olla pienempi kuin lämmönkeruupiiristä tulevan nesteen lämpötila. Jos etulämmitysyksikön LP teho ei riitä, ohjaus /säätökeskus pysäyttelee tuloilmapuhallinta TF lämpötila-anturin TE mittaustiedon perusteella estäen LTO-kennon jäätymisen. Puhallin käynnistyy automaattisesti jäätymisvaaratilanteen mennessä ohi. Jäätymiseneston toiminnan rajalämpötila ( C) ja ero-alue (...0 C) on aseteltavissa ohjainpaneelista H. Vesipatterin jäätymissuoja Koneen ohjaus/säätökeskus pysäyttää puhaltimet TF ja PF sekä jättää venttiilin V auki ulkolämpötila-anturin TE3 (ulkoilma < 0 C) ja tuloilmalämpötila-anturin TE (tuloilma < 7 C) mittaustiedon perusteella vähentäen vesitoimisen lämmitysyksikön LP jäätymisvaaraa. Tieto jäätymisvaarasta tulee ohjainpaneelin näyttöön. Puhaltimet käynnistyvät automaattisesti jäätymisvaaratilanteen mennessä ohi (tuloilma > 0 C). Hälytykset Paine-erokytkimet PDS ja PDS vahtivat tulo- ja poistoilmapuolen paineeroa. Jos paine-ero kasvaa liian suureksi likaisten suodattimien tai tukkeentuneen kanaviston takia, tapahtuu hälytys, joka ilmenee ohjainpaneelin päänäytössä merkkisymbolina ( ). Jos koneeseen ei tule paineerokytkimiä, koneen mahdollisesta huollontarpeesta muistuttaa ohjainpaneliin päänäyttöön syttyvä symboli ( ), jonka käyttöjakso on aseteltavissa 5 kk. Tehdasasetus on 4 kk. Tämä toiminta on aina käytössä Vikatietoreleestä saadaan potentiaalivapaa hälytystieto seuraavista vikatiloista: vesipatterin jääymisen estotoiminnan aikana releen kärjet avautuvat ja sulkeutuvat 0 s. välein. korkean hiilidioksidipitoisuuden hälytys (> 5000 ppm ) kytkee relettä s välein. muissa vikatilanteissa, esim. anturivika, releen kärjet sulkeutuvat. Tehostus- tai takkakytkintoiminto IV-koneen tehostus- tai takkakytkintoimintoa ohjataan joko ohjainpaneelista H ja/tai erillisestä kytkimestä S, joka voidaan liittää koneen kytkentärasiaan. Kytkimen toimintatapa valitaan ohjainpaneelista H. Tehostuskytkintoiminto nostaa puhallinnopeuden asetettuun maksimipuhallinnopeuteen 45 minuutin ajaksi. Takkakytkintoiminto pysäyttää poistoilmapuhaltimen 5 minuutin ajaksi ja tekee ilmanvaihtovyöhykkeestä ylipaineisen. LON-kaukovalvontaohJaus voidaan toteuttaa VALLOX LON-muuntimen avulla (kts erillinen esite). 5

16 VALLOX 50 Effect SE/VKL/MLV ASENNUSOHJE D C B A B C D E Kanavayhteet Mittayhteet Sokkelilevy Yläpaneeli Läpivientitiivisteet E A Ilmanvaihtokoneen sijoitus Asennetaan sisätiloihin paikkaan, jonka lämpötila ei laske alle +0 C. Asennetaan paikkaan, missä koneen vaipan läpi tuleva äänenpainetaso ei ole häiritsevä (varastot, käytävät, tekniset tilat, joissain tapauksissa oleskelutilat). Kone on varustettu säädettävällä jalustalla. Mikäli kone asennetaan seinälle on otettava huomioon koneen paino (0 kg), sekä tärinänvaimennus. Laite on roiskevesitiivis (IP 34), joten se voidaan asentaa myös kosteaan tilaan. Sähkökytkennät Koneessa on pistotulppaliitäntä. Koneen sähköliitäntäkotelo sijaitsee koneen sisällä jäteilmakanavan liitinyhteen välittömässä läheisyydessä. Koneeseen kytkettävät kaapelit johdetaan siihen jäteilmakanavan liitinyhteen vieressä olevien läpivientitiivisteiden kautta. Asennus Irrota koneen ovi (salvat yläreunassa). Irrota sähköliitäntäkotelon kansi ( ruuvi 3,5 x 9,5 kpl). Asenna ja kytke tarvittavat kaapelit liitinrimaan kytkentäohjeiden mukaan. Sisäinen ja ulkoinen sähkökaavio ovat tässä ohjeessa. Koneen kanavaliitännät Kone on varustettu neljällä ø00 ulkoliitinyhteellä. Ulkoliitinyhteeseen voidaan liittää tarvittava liitinosa (sisäliitin, käyrä, tms). HUOM! LIITINOSAN LIITOSPÄÄN PITUUS MAX. 35 MM. Kanavat kiinnitetään asianmukaisiin yhteisiinsä tukevasti ja tiiviisti (HUOM! Laitteen mallit L/R). Mahdolliset kanavaeristykset tehdään ilmanvaihtosuunnitelman mukaan. Ilmavirran mittausyhteet Koneessa olevat ilmavirran kiinteät mittausyhteet sijaitsevat yläpaneelin takana. Yläpaneeli saadaan irroitettua avaamalla sen kiinnitysruuvit. Mittausyhteistä voit paine-eromittarilla mitata tulo- ja poistoilmakanavistojen kokonaispaineen. Painelukemien avulla voit lukea koneen ilmamäärätaulukosta (s.3 ) tilavuusilmavirrat koneen eri käyttöasennoilla. Punainen mittaletku on puhaltimen painepuolella ja musta letku imupuolella. 6

17 VALLOX 50 Effect SE/VKL/MLV ASENNUSOHJE Kondenssivesiliitännät Toimitukseen kuuluu vesilukko, johon liitettävällä putkella voidaan poistoilmasta tiivistyvä vesi johtaa lattiakaivoon (ei suoraan viemäriin). Putki ei saa olla nouseva vesilukon jälkeen. Kierreliitin sijaitsee koneen keskellä, minkä vuoksi kone on asetettava vaakasuoraan. Kondenssivesiliitännän sijainti Putkikytkennät Jos kone on varustettu nestekiertoisella jälkilämmitys- tai MLVetulämmitys/viilennysyksiköllä, se liitetään nestepiiriin muovi- tai kupariputkella, jonka ohjeellinen sisä halkaisija on 0 3 mm. Huom! Muoviputkea käytettäessä on huomioitava putken lämpötilankesto! MLV-patteri on liitetty muoviputkiin. Tarvittaessa liitoksiin pääsee käsiksi otttamalla Lämmöntalteenottokenno pois. MLV-patterin sekä VKL-jälkilämmityspatterin kytkentävaihtoehtoja on esitetty seuraavissa kuvissa. HUOM! VESITOIMINEN JÄLKILÄMMITYSYKSIKKÖ SISÄLTÄÄ SÄÄTÖVENTTIILIN. Kuvassa malli L 7

18 PATTERIKYTKENNÄT VALLOX 50 Effect SE/VKL/MLV VKL-jälkilämmityspatterin kytkentä ESIMERKKIKYTKENTÄ: SUORA KYTKENTÄ LATTIALÄMMITYS- TAI PATTERIVERKOSTOON Joskus on tarkoituksenmukaista liittää kone suoraan lämmitysverkoon. Kytkentä sisältää jäätymisriskin, vaikka koneessa onkin patterin jäätymisriskiä pyritty minimoimaan. Kone pysähtyy mikäli tuloilman lämpötila laskee alle säädetyn lämpötilan ja käynnistyy automaattisesti lämpötilan noustua yli säädetyn arvon. Kone myös antaa jäätymisvaarasta hälytyksen ohjaimeen. Ulkoilmakanavaan (ja mahdollisesti myös jätelmakanavaan) suositellaan esim. jousitoiminen virtauksenestoventtiili (E), joka sulkee kanavan koneesta ulkoilmaan ja estää kylmän ilman virtauksen koneeseen sen ollessa pysähdyksissä. Vesivirran suuruus koneen patterille voidaan perussäätää venttiilileillä (R) jotka voivat toimia myös sulkuventtiileinä. Koneen patteriin ei saa johtaa vettä ennenkuin järjestelmä on säädetty käyttökuntoon ja lämmitysverkossa on lämpö päällä, tai muulla tavoin on varmistettu, ettei patteri pääse jäätymään. Koneeseen liitetyn lämmitysverkoston veden kiertoa eikä kiertovesipumppua saa pysäyttää lämmityskaudella. E M T MV R R Lämmitysveden säätö P P MV T Y E Kiertovesipumppu. Koko esim. 0, dm 3 /s, kpa, ei kuulu toimitukseen. Pumpun tulisi soveltua ympäristöä kylmemmän nesteen pumppaamisen kondenssiriskin vuoksi. Kiertovesipumppu. 0,05...0, dm 3 /s ja paine 5...0kPa, ei kuulu toimitukseen. Magneettiventtiili, ei kuulu toimitukseen. Venttiili, kuuluu konetoimitukseen Yksisuuntaventtiili, ei kuulu toimitukseen. Virtauksenestoventtiili, ei kuulu toimitukseen. P LÄMPÖ- PUMPPU PATTERILÄMMITYS Y MLV-etulämmitys/ viilennyspatterin kytkentä Patteri kytketään lämmönkeruupiiristä tulevaan putkeen. Lämmitys- tai viilennystoiminnan käynnistämisen ehtojen täytyttyä koneen ohjaus avaa magneettiventtiilin (MV) ja käynnistää pumpun (P). Patterin putket (M) ovat happidiffuusisuojattua muoviputkea Ø mm. Lämmönkeruupiirin nesteen pakkasenkesto on huomioitava. Nesteputket pitää kondenssieristää. LATTIALÄMMITYS 8

19 VALLOX 50 Effect SE/VKL/MLV T T M S M P S P MV P MV A Y R R LÄMMÖNKERUUPIIRI A P SV Y R R V LÄMPÖ- PUMPPU LÄMMÖNKERUUPIIRI V LÄMPÖ- PUMPPU Lämmitysveden säätö LA TTIALÄMMITYS Lämmitysveden säätö PATTERIKYTKENNÄT VKL-jälkilämmityspatterin kytkentä Esimerkkikytkentä: vaihdin lattialämmitys- tai patteriverkoston menovesiputkessa (jäätymätön kytkentä) Et tarvitse muita jäätymisen estovarmistuksia, kun valitset jäätymättömän lämmönsiirtonesteen, joko autoista tutun % vesi/glykoliseoksen tai jonkin myrkyttömän vaihtoehdon. Esimerkin kytkentävaihtoehdossa on vaihdin (V) liitetty lämmitysverkoston menovesiputkeen. Tuloilman lämpötila säätyy ensisijaisesti menoveden lämpötilan mukaan. Ilman lämpötilaa voi tarvittaessa säätää myös venttiilin (T) avulla. Venttiili T kuuluu toimitukseen. Venttiili (T) vaatii ohituksen (S). Avopaisunta-astia on (A) n.,5 litraa ja se asennetaan pumpun imupuolelle. Putkistoon asennetaan myös sulkuventtiilit (R). Pumppu (P) on tavallinen lämpöjohtopumppu (pumpun teho 0,05 l/s ja paine 5...0kPa). MLV-etulämmitys/ viilennyspatterin kytkentä Patteri kytketään lämmönkeruupiiristä tulevaan putkeen. Lämmitys-tai viilennystoiminnan käynnistämisen ehtojen täytyttyä koneen ohjaus avaa magneettiventtiilin (MV) ja käynnistää pumpun (P).Patterin putket (M) ovat happidiffuusisuojattua muoviputkea Ø mm. Lämmönkeruupiirin nesteen pakkasenkesto on huomioitava. Nesteputket pitää kondenssivesieristää. P Kiertovesipumppu. Koko esim. 0,dm 3 /s, kpa, ei kuulu toimitukseen. Pumpun tulisi soveltua ympäristöä kylmemmän nesteen pumppaamisen kondenssiriskin vuoksi. P Kiertovesipumppu. 0,05...0, dm 3 /s ja paine kpa, ei kuulu toimitukseen. MV Magneettiventtiili, ei kuulu toimitukseen. V Lämmönvaihdin, ei kuulu toimitukseen. A Avopaisunta-astia, ei kuulu toimitukseen. LA TTIALÄMMITYS PATTERILÄMMITYS VKL-jälkilämmityspatterin kytkentä Esimerkkikytkentä: erillinen lämmönvaihdin iv-koneelle (jäätymätön kytkentä) Et tarvitse muita jäätymisen estovarmistuksia, kun valitset jäätymättömän lämmönsiirtonesteen, joko autoista tutun vesi/glykoliseoksen tai jonkin myrkyttömän vaihtoehdon. Esimerkin kytkentävaihtoehdossa on lämmönvaihdin (V) asennettu lämmönlähteeseen. Tuloilman lämpötila säätyy ensisijaisesti menoveden lämpötilan mukaan, jota säädetään kolmitieventiilin (SV) avulla. Ilman lämpötilaa voi säätää ja rajoittaa myös konetoimitukseen kuuluvan venttiilin (T) avulla. Venttiili (T) vaatii ohituksen (S). Avopaisuntaastia on (A) n.,5 litraa ja se asennetaan pumpun imupuolelle. Putkistoon asennetaan myös sulkuventtiilit (R). Pumppu (P) on tavallinen lämpöjohtopumppu (pumpun teho 0,05 l/s ja paine 5...0kPa). MLV-etulämmitys / viilennyspatterin kytkentä Patteri kytketään lämmönkeruupiiristä tulevaan putkeen. Lämmitys- tai viilennystoiminnan käynnistämisen ehtojen täytyttyä koneen ohjaus avaa magneettiventtiilin (MV) ja käynnistää pumpun (P). Patterin putket (M) ovat happidiffuusisuojattua muoviputkea Ø mm. Lämmönkeruupiirin nesteen pakkasenkesto on huomioitava. Nesteputket pitää kondenssivesieristää. T S Y Venttiili, kuuluu konetoimitukseen Ohitus Yksisuuntaventtiili, ei kuulu toimitukseen. P Kiertovesipumppu. Koko esim.0, dm 3 /s, kpa, ei kuulu toimitukseen. Pumpun tulisi soveltua ympäristöä kylmemmän nesteen pumppaamisen kondenssiriskin vuoksi. P Kiertovesipumppu. 0,05...0, dm 3 /s ja paine 5...0kPa, ei kuulu toimitukseen. M V Magneettiventtiili, ei kuulu toimitukseen. V Lämmönvaihdin, ei kuulu toimitukseen. A Avopaisunta-astia, ei kuulu toimitukseen. T Venttiili, kuuluu konetoimitukseen S Ohitus Y Yksisuuntaventtiili, ei kuulu toimitukseen. 9

20 VALLOX 50 Effect SE/VKL/MLV Vallox Oy Myllykyläntie Loimaa Puh PAINO OY
