1 Vallox 90SC F Tyyppi 51 VALLOX Tyyppi 51 Mallit: VALLOX 90 SC R VALLOX 90 SC L Simple Control -ohjain TEKNINEN OHJE Korkean hyötysuhteen lämmöntalteenotto ( > 80 %) Energiatehokkaat integroidut tasavirtapuhaltimet -portainen Simple Control-säätö Etulämmitys sähköllä Jälkilämmitys sähköllä Sähköliitäntä 0 V, 50 Hz, 1,8 A (+ etulämmitysyksikkö,9 A, + jälkilämmitysvastus,9 A) Kotelointiluokka IP Puhaltimet tasavirta (DC) Poistoilma Tuloilma 0,119 kw 0,9 A 0,119 kw 0,9 A 9 dm /s 50 Pa 75 dm /s 50 Pa Lämmöntalteenotto Lämmöntalteenoton ohitus Sähköetulämmitysyksikkö Sähköjälkilämmitysyksikkö Ristivastavirtakenno, Vaihtopelti max. 900 W,9 A max. 900 W,9 A >80 % Suodattimet Tuloilma Poistoilma G ja F7 G Paino 5 kg Ilmanvaihdon tehonsäätö Lisävarusteet Simple Control ohjain, VDC PTXPA Slim-Line SC liesikupu Simple Control ohjain, VDC PTXPA Slim-Line SC liesikupu Eristetty yläpohjan läpivientilevy Kattoasennuslevy Vallox 90

2 MITAT JA PÄÄOSAT Mitat ja kanavalähdöt 597 Kuvassa malli R MALLI R Mittausyhteet MALLI L Mittausyhteet sijaitsevat konekilven takana. Irrota konekilpi työntämällä sitä vasemmalle ja vedä yhteet esiin. 8. Kondessivesiyhde Kiinnityskorvakkeet Kanavalähdöt, kauluksen sisä ø 15 mm 1 Tuloilma asuntoon Poistoilma asunnosta Ulkoilma koneeseen Jäteilma ulos 1 Pääosat 1 Poistoilmapuhallin Tuloilmapuhallin Etulämmityspatteri Jälkilämmityspatteri Kondessivesiyhde sijaitsee koneen pohjassa Ulkoilmasuodatin G Poistoilmasuodatin G Kesä-/talvipelti Kesä-/talvipellin lukitsin Kiinnityskorvakkeet sijaitsevat ylhäällä koneen takaosassa 5 Mittausyhteet 1 Turvakytkin 6 Lämmöntalteenottokenno 1 Nokkakytkin (lisävaruste) 7 Ulkoilmasuodatin F7 1 Kytkentärasia

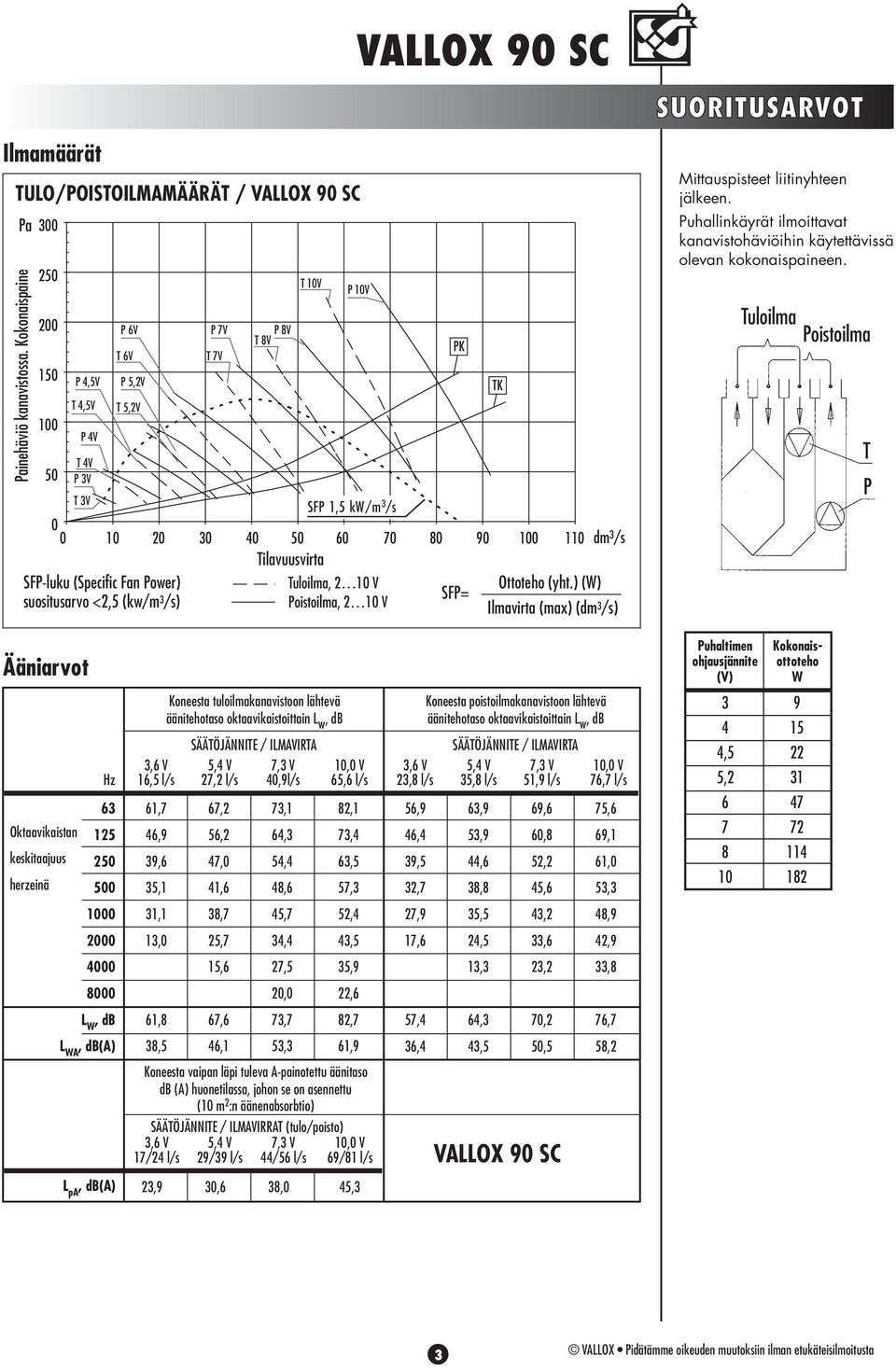

3 Ilmamäärät TULO/POISTOILMAMÄÄRÄT / VALLOX 90 SC Pa 00 Painehäviö kanavistossa. Kokonaispaine P,5V T,5V P V T V P V T V P 6V T 6V P 5,V T 5,V SFP-luku (Specific Fan Power) suositusarvo <,5 (kw/m /s) P 7V T 7V T 8V P 8V T 10V VALLOX 90 SC SFP 1,5 kw/m /s dm /s Tilavuusvirta P 10V Tuloilma, 10 V Poistoilma, 10 V PK SFP= TK Ottoteho (yht.) (W) Ilmavirta (max) (dm /s) SUORITUSARVOT Mittauspisteet liitinyhteen jälkeen. Puhallinkäyrät ilmoittavat kanavistohäviöihin käytettävissä olevan kokonaispaineen. Tuloilma Poistoilma T P Ääniarvot Puhaltimen ohjausjännite (V) Kokonaisottoteho W Oktaavikaistan keskitaajuus herzeinä Hz ,6 V 16,5 l/s 61,7 6,9 9,6 5,1 Koneesta tuloilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db SÄÄTÖJÄNNITE / ILMAVIRTA 5, V 7, V 7, l/s 0,9l/s 67, 56, 7,0 1,6 7,1 6, 5, 8,6 10,0 V 65,6 l/s 8,1 7, 6,5 57,,6 V,8 l/s 56,9 6, 9,5,7 Koneesta poistoilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db SÄÄTÖJÄNNITE / ILMAVIRTA 5, V 5,8 l/s 6,9 5,9,6 8,8 7, V 51,9 l/s 69,6 60,8 5, 5,6 10,0 V 76,7 l/s 75,6 69,1 61,0 5,,5 5, ,1 8,7 5,7 5, 7,9 5,5, 8, ,0 5,7,,5 17,6,5,6, ,6 7,5 5,9 1,,, ,0,6 L W, db 61,8 67,6 7,7 8,7 57, 6, 70, 76,7 L WA, db(a) 8,5 6,1 5, 61,9 6,,5 50,5 58, Koneesta vaipan läpi tuleva A-painotettu äänitaso db (A) huonetilassa, johon se on asennettu (10 m :n äänenabsorbtio) SÄÄTÖJÄNNITE / ILMAVIRRAT (tulo/poisto),6 V 5, V 7, V 10,0 V 17/ l/s 9/9 l/s /56 l/s 69/81 l/s VALLOX 90 SC L pa, db(a),9 0,6 8,0 5,

4 KÄYTTÖ D C G E B A Vaihtopelti kesäasennossa H Lämmöntalteenoton ohitus Talvikäytössä VALLOX 90 SC:n lämmöntalteenottokenno ottaa talteen asunnosta lähtevästä ilmasta lämpöä ja lämmittää sillä ulkoa tulevaa ilmaa. Kesäkäytössä kun ulkona on lämmin, ulkoilman lämmitys on tarpeetonta. Tällöin lämmöntalteenottokenno ohitetaan VALLOX 90 SC:ssä vakiona olevalla vaihtopellillä (A). Pellin asentoa voi muuttaa avaamalla lukitsinpelti (B) ja siirtämällä tämän jälkeen vaihtopelti toiseen asentoon. Kesäasennossa ilmavirta kennon läpi estyy ja samalla avautuu lämmöntalteenoton ohitus. Ilman suodatus VALLOX 90 SC:ssä on ennen puhaltimia niin poisto- kuin tuloilman karkeasuodatus, G-luokan karkeasuodatin (C) on tuloilmapuolella ja poistoilmapuolella on G-luokan karkeasuodatin (D). Tuloilmapuolella on myös F7 hienosuodatin (E), joka suodattaa hienojakoista tomua, hienojakoisen siitepölyn ja silmille näkymätöntä pölyä. Suodattimien on oltava paikoillaan koneessa aina kun ilmanvaihto on toiminnassa. Jäätymisen esto Poistoilmasta tiivistyvä vesi saattaa jäätyä lämmöntalteenottokennoon. Jäätyminen estetään koneeseen asennetulla etulämmitysvastuksella, joka kytkeytyy päälle tarvittaessa. Ulkoilman esilämmitys Kone on varustettu tehtaalla etulämmityspatterilla, jolloin jäätymisenestotermostaatti T1 kytkee etulämmityspatterin päälle, kun poistoilman lämpötila laskee kennon jälkeen alle +5 C:een. Etulämmityspatteri kytkeytyy pois päältä kun lämpötila on noussut noin kolmella asteella +8 C:een Etulämmityspatteri lämmittää ulkoilman ennen lämmöntalteenottokennoa ja estää sen jäätymisen. Kovalla pakkasella etulämmityspatteri ei riitä lämmittämään maksimi ilmavirtaa riittävästi (-0 C pakkasella maksimi ilmavirta on 0 dm /s, mikä vastaa nopeutta ). Termostaatin raja-arvoa voidaan säätää lämmöntalteenottokennon takaa. Vaihtopelti talviasennossa. Vaihtopelti palautuu kesäasentoon vetämällä vapautinpeltiä itseesi päin. Etulämmityspatteri (G) Etulämmityspatteri sijaitsee suojan takana G Puhallinnopeuden valinta Puhallinnopeus valitaan erillisestä Simple Control -ohjaimesta tai Slim Line PTXPA SC-liesikuvusta. Nopeudenvalitsin Nopeudenvalitsimesta voidaan valita nopeudet 1,, ja : 1. Poissaolokäyttö. Asunnon ollessa tyhjillään ilmanvaihtoa voidaan väliaikaisesti pienentää. -. Normaalikäyttö. Normaalikäytössä ilman tulee vaihtua kerran kahdessa tunnissa.. Tehostuskäyttö. Ruoanlaitto, saunominen, peseytyminen, pyykinkuivaus, WC:n käyttö, vieraat tai muu vastaava tilanne saattaa aiheuttaa normaalikäyttöä suuremman ilmanvaihdon tarpeen. Mikäli asunnossa on talon muusta ilmanvaihtojärjestelmästä erillään oleva liesituuletin, ei VALLOX 90 SC:stä tarvitse erikseen nostaa nopeutta ruoanlaiton yhteydessä. Simple Controlohjain Jäätymisenestotermostaatti (F) Poista ensin lämmöntalteenottokenno, sitten termostaatin säätöruuvia suojaava tulppa. F F Jälkilämmitys Poistettavasta ilmasta talteenotettava lämpö riittää lämmittämään ulkoa tulevan kylmän ilman sopivaksi suurimman ajan vuodesta. Mikäli poistoilman lämpö ei riitä, ulkoa tulevaa ilmaa voidaan lämmittää lisää koneessa olevalla lämmityspatterilla. Lämmityspatteri on PTC-vastus, joka on jännitteellinen osa. PTC-vastukseen ei saa koskea irrottamatta konetta sähköverkosta. Tuloilman lämpötila säädetään termostaatilla H.

5 SÄHKÖKAAVIOT -nopeuksinen SC-nokkakytkin tai SC-liesikupu Vallox 90 SC + -nopeuksinen SC-nokkakytkin L Vallox 90 SC + L + L KYTKENTÄRASIA (koneen päällä) + L SC-liesikupu, esim. PTXPA SC 600 Slim-Line L L L L T Tuloilmapuhallin P Poistoilmapuhallin TK Turvakytkin KK Käyttökytkin T1 Jäätymisenestotermostaatti Tuloilmapuhallin pysähtyy + C (Vaihtoehtoinen kytkentä) T Jälkilämmityspatteri päälle <15 C T Etulämmityspatteri päälle +5 C R1 Etulämmityspatteri R Jälkilämmityspatteri OK Jännitteen jakokytkin (liesikuvussa) T P Johdot m = musta r = ruskea s = sininen h = harmaa k/v = kelta/vihreä 5

6 SÄÄTÖKAAVIO VALLOX 90 SC G RYHMÄKESKUS 10A 0 V 50 Hz VALLOX 90 SC SISÄISET SÄHKÖ- JA OHJAUSKYTKENNÄT G TS M TF LP LP1 LTO F7 TS1 H PF M KIINTEISTÖN KAUKOVALVONTAKESKUS OHJAUS ÄÄNENVAIMENNIN ÄÄNENVAIMENNIN OHJAUSKYTKIN PUHALLINNOPEUDELLE ILMANVAIHTOVYÖHYKE S 6

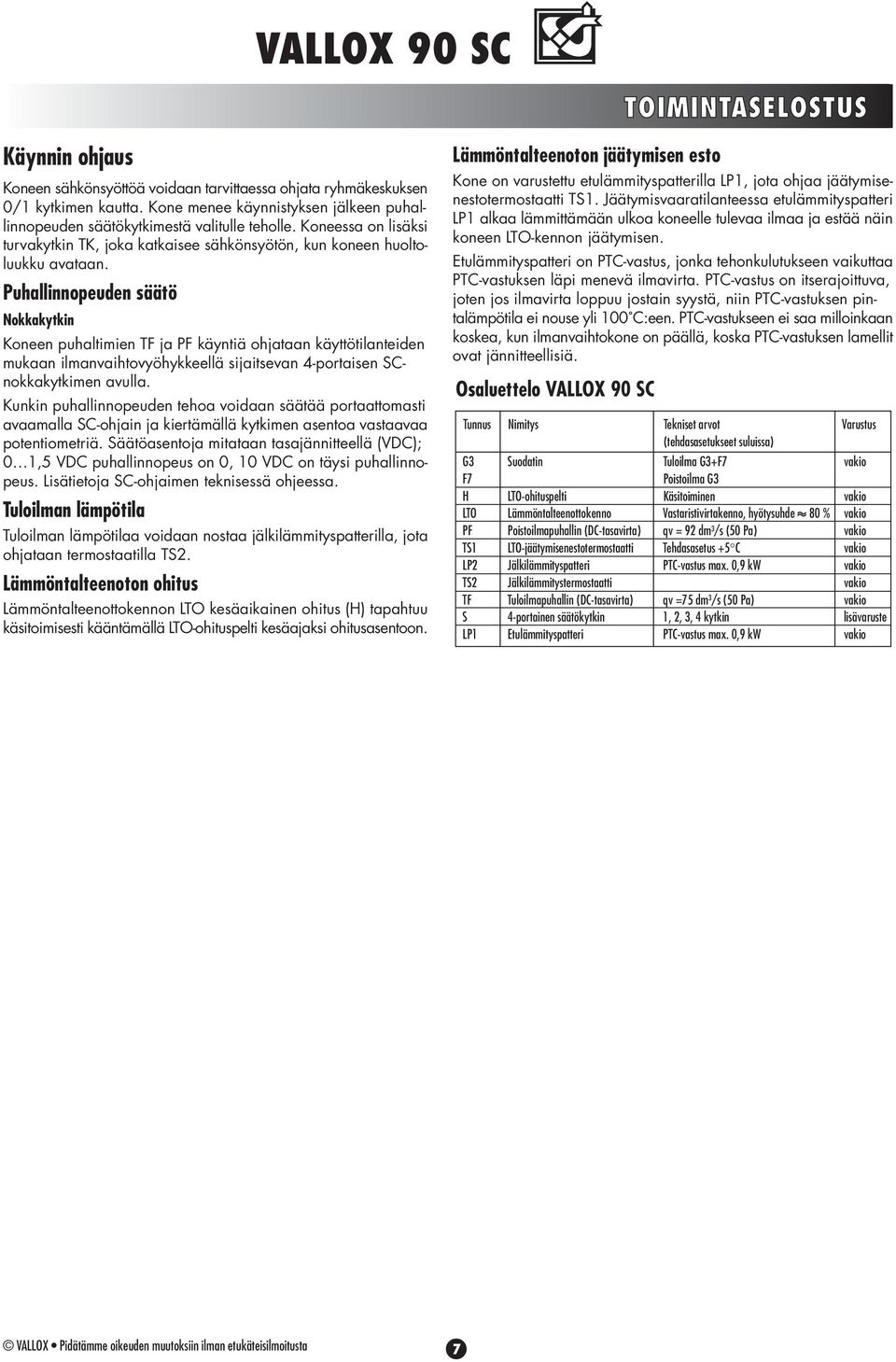

7 TOIMINTASELOSTUS Käynnin ohjaus Koneen sähkönsyöttöä voidaan tarvittaessa ohjata ryhmäkeskuksen 0/1 kytkimen kautta. Kone menee käynnistyksen jälkeen puhallinnopeuden säätökytkimestä valitulle teholle. Koneessa on lisäksi turvakytkin TK, joka katkaisee sähkönsyötön, kun koneen huoltoluukku avataan. Puhallinnopeuden säätö Nokkakytkin Koneen puhaltimien TF ja PF käyntiä ohjataan käyttötilanteiden mukaan ilmanvaihtovyöhykkeellä sijaitsevan -portaisen SCnokkakytkimen avulla. Kunkin puhallinnopeuden tehoa voidaan säätää portaattomasti avaamalla SC-ohjain ja kiertämällä kytkimen asentoa vastaavaa potentiometriä. Säätöasentoja mitataan tasajännitteellä (VDC); 0 1,5 VDC puhallinnopeus on 0, 10 VDC on täysi puhallinnopeus. Lisätietoja SC-ohjaimen teknisessä ohjeessa. Tuloilman lämpötila Tuloilman lämpötilaa voidaan nostaa jälkilämmityspatterilla, jota ohjataan termostaatilla TS. Lämmöntalteenoton ohitus Lämmöntalteenottokennon LTO kesäaikainen ohitus (H) tapahtuu käsitoimisesti kääntämällä LTO-ohituspelti kesäajaksi ohitusasentoon. Lämmöntalteenoton jäätymisen esto Kone on varustettu etulämmityspatterilla LP1, jota ohjaa jäätymisenestotermostaatti TS1. Jäätymisvaaratilanteessa etulämmityspatteri LP1 alkaa lämmittämään ulkoa koneelle tulevaa ilmaa ja estää näin koneen LTO-kennon jäätymisen. Etulämmityspatteri on PTC-vastus, jonka tehonkulutukseen vaikuttaa PTC-vastuksen läpi menevä ilmavirta. PTC-vastus on itserajoittuva, joten jos ilmavirta loppuu jostain syystä, niin PTC-vastuksen pintalämpötila ei nouse yli 100 C:een. PTC-vastukseen ei saa milloinkaan koskea, kun ilmanvaihtokone on päällä, koska PTC-vastuksen lamellit ovat jännitteellisiä. Osaluettelo VALLOX 90 SC Tunnus Nimitys Tekniset arvot Varustus (tehdasasetukseet suluissa) G Suodatin Tuloilma G+F7 vakio F7 Poistoilma G H LTO-ohituspelti Käsitoiminen vakio LTO Lämmöntalteenottokenno Vastaristivirtakenno, hyötysuhde 80 % vakio PF Poistoilmapuhallin (DC-tasavirta) qv = 9 dm /s (50 Pa) vakio TS1 LTO-jäätymisenestotermostaatti Tehdasasetus +5 C vakio LP Jälkilämmityspatteri PTC-vastus max. 0,9 kw vakio TS Jälkilämmitystermostaatti vakio TF Tuloilmapuhallin (DC-tasavirta) qv =75 dm /s (50 Pa) vakio S -portainen säätökytkin 1,,, kytkin lisävaruste LP1 Etulämmityspatteri PTC-vastus max. 0,9 kw vakio 7

8 VALLOX 90 SC:n SIJOITUS JA KIINNITYS Asennus VALLOX 90 SC on asennettava paikkaan, jonka lämpötila ei laske alle +10 C. Ilman kotelointia kone tulee sijoittaa paikkaan, missä sen käyntiääni ei häiritse: varastot, tekniset tilat yms. Seinäkiinnitys VALLOX 90 SC asennetaan seinälle kiinnityslevyllä viereisen kuvan mukaan. Seinärakenne Kiinnityksessä on huomioitava seinärakenne. Asennusta kaikupohjaiseen onttoon väliseinään ja makuuhuoneen seinään on äänen johtumisen takia vältettävä tai äänen johtuminen on estettävä. Kondessivesi Toimitukseen kuuluu vesilukko, johon liitettävällä putkella voidaan poistoilmasta tiivistyvä vesi johtaa lattiakaivoon (ei suoraan viemäriin). Putki ei saa olla nouseva vesilukon jälkeen. Kone on asennettava vaakasuoraan, jotta kondessivesi pääsee esteettä poistumaan koneesta. Kattoasennus /kattoasennuslevy Kattoasennuslevyn kiinnitys kattoon Kattoasennuslevy asennetaan suoraan ja sen tulee olla kiinnitetty siten, että kattoasennuslevyn takareunan ja seinän väliin jää n. 6mm väli (kuva 1). Tällöin ilmanvaihtokone tulee takaseinään kiinni. Vähimmäisetäisyys kattoasennuslevyn alapinnasta huoneen alakattoon on 1mm. Tällä etäisyydellä kattoasennuslevyyn paikalle asennetun koneen yläreunan ja katon väliin jää n. mm rako. Kattoasennuslevy kiinnitetään kattoon M8-kierretangoilla. Kun kierretangot on kiinnitetty kattoon, niin ensin kierretankoihin kierretään mutterit, tämän jälkeen nostetaan kattoasennuslevy paikoilleen ja sen jälkeen kuhunkin kierretankoon työnnetään levyn kuppien pohjaan asti vaimenninkumi ja aluslaatta ja kierretään mutteri. Kierretankojen päät pitää lyhentää alapäästään siten, että ne ovat enintään 5mm etäisyydellä kattoasennuslevyn alapinnasta. HUOM! Kierretankojen lyhennys onnistuu vain ennen kattoasennuslevyn asennusta. Kierretangon maksimi pituus katon alapinnasta alaspäin on tällöin katon alapinnan ja kattoasennuslevyn alapinnan väli + 5mm SÄHKÖJOHTOJEN LÄPIVIENTI ON MAHDOLLISTA TEHDÄ KONEEN MOLEMMILTA PUOLILTA 150 Kondessivesiliitäntä ja vesilukko KIINNIKKEEN ALAREUNA Cu ø1x1 Seinäkiinnityslevy KONE NOUSEE ASENNETTAESSA 10MM LOPULLISTA KORKEUTTA YLEMMÄKSI Kiinnikkeen alareuna Kuva1 Kuva Ilmanvaihtokoneen asennus kattoasennuslevyyn Ennen koneen nostamista paikoilleen kattoasennuslevyyn, irrota koneesta (kuva ): 1. Termostaatin nuppi (SC-kone). etupaneeli (jätä roikkumaan mittaletkujen varaan) Aseta kytkentärasian kaapelit sivulevyn yläosassa olevaan hahloon ja vedä kytkentärasia koneen sivulle niin, että kaapelit pysyvät hahlossaan. Varmistu, että koneen poistoilmakanavan ja ulkoa koneelle tulevan kanavan kanavayhteissä on kondessivesieristeet paikallaan. Nosta kone paikalleen kattoasennuslevyyn kunnes molemmat lukitussiivekkeet lukittuvat koneen sivulevyn ulkoreunaan. Tarkista vielä kanavalähtöjen tiiveys ja mittaletkujen ja sähkökaapeleiden virheetön kulku silmämääräisesti. Kiinnitä etupaneeli ja termostaatin nuppi (SC-kone) takaisin paikoilleen. Vallox Oy Myllykyläntie Loimaa Puh F/ /pdf
