1 TUOTELUETTELO 2019

2 HYVÄKSYNNÄT JA LAADUNVALVONTA Tuotteillamme on viranomaishyväksynnät ja ulkoista laadunvalontaa hoitaa Kiwa Inspecta Sertifiointi Oy. Toiminnallemme on myönnetty laatu- ja ympäristösertifikaatit ISO 9001 ja ISO Tuotantomme on sertifioitu EN ja EN mukaan. TUOTTEIDEN MERKINTÄ Anstar Oy:n tuotteisiin merkitään valmistaja, metalliosan tyyppi, hyväksyntä ja valmistusviikko. TEKNISET TIEDOT Tuotteiden tarkemmat tekniset tiedot löytyvät käyttöohjeista, jotka ovat ladattavissa kotisivuiltamme Käyttöohjeet löydät myös tilattavasta tuotekansiosta. TOIMITUSEHDOT Pienlaskutuslisä Alle 100 :n tilauksesta 10 + alv. Pakkaus Kuormalavoista veloitamme 10 + alv. Ainestodistukset Ainestodistuksista veloitamme käsittelymaksun 20 + alv. Palautukset Palautuksesta sovitaan tapauskohtaisesti. Muut ehdot Muilta osin noudatamme Rakennusteollisuuden Keskusliiton rakennustuotteiden yleisiä hankintaja toimitusehtoja (RYHT 2000). Anstar Oy ei vastaa tuoteluettelossa mahdollisesti esiintyvistä virheistä. ANSTAR OY Myynnin henkilöstö löytyy kotisivuiltamme Teräsosien tarjouspyynnöt order@anstar.fi Liittopalkkien tarjouspyynnöt abeam@anstar.fi Erstantie 2, VILLÄHDE p. (03) anstar@anstar.fi 2

3 SMART STEEL TM Anstarin SMART STEEL -konsepti mahdollistaa tehokkaan ja modernin rakentamisen vaikeissakin olosuhteissa. SMART STEEL tarkoittaa älykästä rakentamista. Anstar tarjoaa suunnittelijoiden ja rakentajien käyttöön tuotteita ja mitoitusohjelmia, joiden avulla toteutettavat rakenneratkaisut ja liitokset voidaan suunnitella uusimpien suunnittelunormien mukaan. Hyödynnä siis parhaat suunnitteluvälineet ja tekninen tukemme. Palkkien jännevälit, rakennusten kerroskorkeudet ja julkisivuratkaisut voidaan toteuttaa laadukkaasti ja modernisti. Oikeat valinnat suunnitteluvaiheessa vaikuttavat jopa 80 % kustannuksiin. Kotimaisuus, kokemus ja loistava sijainti takaavat oikea-aikaisen ja varman toimituksen. Yhdessä päätetyt tekniset ratkaisut puolestaan helpottavat ja nopeuttavat rakentamisprosessia. Tarjoamamme A-BEAM ja Anstarin liitostekniikka muodostavat osan runkojärjestelmästä, joka tarjoaa kustannustehokkuutta ja joustavuutta rakentamiseen. 3

4 ANSTAR WAY SUUNNITTELUSTA TUOTANTOON 1. VALITSE Hankesuunnitteluvaiheessa päätetään 80 % lopullisista kustannuksista. 2. SUUNNITTELE Hyödynnä parhaat suunnitteluvälineet ja tekninen tuki. 3. TILAA Kotimaisuus, kokemus ja sijainti takaavat oikea-aikaisen ja varman toimituksen. 4. TOTEUTA Yhdessä päätetyt tekniset ratkaisut helpottavat ja nopeuttavat rakentamisprosessia. 4

5 SISÄLLYS OHJELMAT 6 1. KIINNITYSLEVYT 8 Kiinnityslevyt SBKL-kiinnityslevyt 9 KL-kiinnityslevyt 9 AKL-kiinnityslevyt 10 AKLP- ja AKLJ-kiinnityslevyt 10 JAL-kiinnityslevyt 11 AKKT-kiinnityskulmatangot 11 Vakioteräsosat AVT 57 -kulmasuoja 12 ASKT-kulmatartunta 12 AUKT-kulmatartunta PULTIT JA KENGÄT 14 Peruspultit ATP- ja AHP-peruspultit 16 ALP-peruspultit 16 ALP-LC-peruspultit 16 ALP-PC-peruspultit 17 ALP-P2-peruspultit 17 Harjatankojen taivuttaminen 18 AAK-asennuskehikko 18 Pilarikengät AHK-pilarikengät harjateräspulteille 20 APK-C-pilarikengät ja APK-CM-palkkikengät 20 AHK-K- ja APKK-C-keskikengät 21 ASL-H- ja ASL-P-seinäkengät ANSAAT 28 Ansaat AD-diagonaaliansas ja APA-palkkiansas RAUDOITUSJATKOKSET 30 Raudoitusjatkokset ARJ-raudoitusjatkos PARVEKELIITOKSET 32 Parvekeliitokset AVTR 51, AVTR 52 -parvekelaatan liitos A-BEAM 34 A-BEAM A-BEAM W -keskipalkki 35 A-BEAM W -reunapalkki 35 A-BEAM S -keskipalkki 36 A-BEAM S -reunapalkki RISTIKKOLIITOKSET 38 Ristikkoliitokset ADE-vaakasauvaliitos 39 ADK-vinosauvaliitos KONSOLIT JA KANNAKKEET 22 Piilokonsolit AEP -piilokonsoli 24 AEP -pilariosa 24 AEP -palkkiosa 25 AEP -kieliosa 25 Ontelokannakkeet AOK-ontelokannakkeet 25 Ripustusosat AR-ripustusjärjestelmä ja muurauskannake 26 5

6 OHJELMAT Anstar on kehittänyt suunnittelua varten mitoitusohjelmia, joita käytetään rakennuksen kantavan rungon suunnittelussa. Ohjelmilla määritetään rungon liitoksien kestävyys ja käyttöasteet Anstarin tuotteiden kanssa. Ohjelmat on suunniteltu helppokäyttöisiksi ja esitystavaltaan havainnollisiksi. Rakenteen mitoitus näytetään havainnollisella värigrafiikalla, jolla voidaan todeta rakenteen ja liitososien kestävyydet ja käyttöasteet sekä käyttöasteylitykset. Ohjelmat suorittavat liitoksen mitoituksen viimeisten voimassaolevien euronormien mukaan. Ohjelmat suorittavat laskennan asennus-, käyttö- ja onnettomuustilanteen kuormille. Laskenta tuottaa lujuuslaskelma-aineiston rakennusvalvontaa varten. Ohjelmien käyttö- ja tulostuskielet: suomi, ruotsi ja englanti. Ohjelmat toimivat Windows 7, 8 ja 10 -järjestelmissä. Ohjelmien yksityiskohtaista käyttöä avustavat nettisivuilta saatavat tuotekohtaiset suunnitteluohjeet Rakenteiden suunnittelua varten Anstar on tehnyt tuotteistaan Revit, ACAD-blokkeja ja Tekla Structures -komponentteja, joiden avulla Anstarin tuotteiden käyttö suunnittelussa on joustavaa. Ohjelmien käyttämät normit: Suunnittelunormit Eurocode 1, 2 ja 3 Suomen, Ruotsin ja Saksan NA CEN/TS Kaikki ohjelmat saat ladattua verkkosivuiltamme: ACOLUMN ASTEEL AColumn-ohjelmalla suunnitellaan betonielementtien pilarikenkä-peruspulttiliitos. Ohjelmaa käytetään seuraavien elementtiliitosten suunnitteluun: Elementtipilarin jatkos- ja perustusliitokset Suorakaide- ja pyöreät pilarit Jäykistysseinän jatkos- ja perustusliitokset Momenttijäykät palkki-pilariliitokset ASteel-ohjelmaa käytetään seuraavien elementtiliitosten suunnitteluun: Teräs- ja liittopilarin pohjalevyperustusliitos Kone- ja laiteperustusliitos betoniperustukseen Symmetriset sekä epäsymmetriset liitokset Valssatut ja hitsatut pilariprofiilit Leikkausvoima siirto pohjalevyn kitkalla tai leikkausvaarnalla Anstarin teräsrakennepulttien mitoitus perustukseen 6

7 PRODLIB BIM- TUOTEKIRJASTO ABEAM ABeam-ohjelmalla suoritetaan ontelolaattatasossa ABEAM S - ja W -tyypin liittopalkkien esisuunnittelu tuoteosakaupan viitesuunnitelmia varten. Ohjelmalla mitoitetaan kuormaperusteisesti liittopalkkien alustavat dimensiot Ohjelma käyttää A-BEAM W - ja A-BEAM S - tyyppipalkkivalikoimaa Anstar vastaa palkkien lopullisesta mitoituksesta Anstarin tuotteet ovat saatavilla ProdLibtuotekirjastossa. ProdLib on maksuton palvelu joka tukee AutoCAD, AutoCAD LT, Revit sekä ArchiCAD -ohjelmistoja. TEKLAN 3D-KOMPONENTIT ANSTARIN TUOTTEILLE Anstarin tuotteista on laadittu Tekla Structures 3D-mallinnusohjelmaan komponentteja, joita voidaan käyttää tuotteiden mallintamiseen. 7

8 KIINNITYSLEVYT Anstar Oy:n valmistamat kiinnityslevyt ovat betoniin ennen sen kovettumista asennettavia, tartunnoilla varustettuja teräslevyjä. Liittyvät rakenteelliset kiinnitykset suoritetaan hitsaamalla suoraan teräslevyyn. Vakiokiinnityslevyt: SBKL, KL, AKKT Vakiokiinnityslevyt ovat entisen Suomen Betoniteollisuuden Keskusjärjestö ry:n standardoimia osia, joita käytetään muodostamaan paikallavalu- ja elementtirakenteiden pintaan hitsauskiinnitysalusta. Järeät kiinnityslevyt: AKL, JAL, AKLP, AKLJ Järeiden kiinnityslevyjen tuotevalikoima on kehitetty nykyaikaisten teräslaatujen ja laskentamenetelmien myötä entistä tehokkaammaksi ja edullisemmaksi. 8

9 KIINNITYSLEVYT Kiinnityslevyt SBKL-kiinnityslevyt Mitat Kestävyydet Kiinnityspinta-ala Tunnus B/L H t A C paino N Rd V Rd M RdL M RdB T Rd minimi mm mm mm mm mm kg kn kn knm knm knm mm x mm SBKL 50/ ,5 7,7 9,8 0,38 0,30 0,49 10 x 50 SBKL 100/ ,0 13,7 19,3 0,68 0,68 1,38 40 x 40 SBKL 100/ ,5 18,4 19,3 1,20 0,91 1,76 40 x 60 SBKL 150/ ,7 39,6 22,6 2,57 2,57 2,10 60 x 60 SBKL 100/ ,5 37,2 19,3 2,98 1,86 2,15 40 x 100 SBKL 200/ ,0 71,5 42,6 6,62 6,62 4, x 100 SBKL 250/ ,6 84,6 47,7 10,90 10,90 7, x 125 SBKL 100/300, 200/300 ja 300/300 toimitetaan AKL-kiinnityslevyinä. Levy Tartunnat SBKL S355J2+N S235JR+AR A B SBKLR S235JR+AR SBKLRr SBKLH S235JR+AR C L t H KL-kiinnityslevyt Mitat Kestävyydet Kiinnityspinta-ala Tunnus B/L H t A C paino N Rd V Rd M RdL M RdB T Rd minimi mm mm mm mm mm kg kn kn knm knm knm mm x mm KL 50/ ,7 13,4 15,8 1,71 0,30 0,72 10 x 60 KL 100/ ,4 46,2 37,4 3,43 3,43 2,05 60 x 60 KL 100/ ,0 50,5 38,6 5,15 3,43 2,61 60 x 90 KL 150/ ,6 71,8 72,3 5,50 5,50 5,48 80 x 80 KL 100/ ,4 68,2 70,7 7,33 3,66 5,77 40 x 105 KL 200/ ,0 133,8 117,9 12,2 12,2 11,4 100 x 100 KL 100/ ,8 120,0 115,9 18,4 6,13 12,7 20 x 155 KL 200/ ,4 142,0 119,5 18,4 12,2 14,5 80 x 150 KL 300/ ,0 151,2 123,1 18,4 18,4 17,1 140 x 140 Levy Tartunnat KL S355J2+N B500B A B KLR B500B KLH B500B C L t H 9

10 AKL-kiinnityslevyt Tunnus L/B Mitat Kestävyydet Min. kiinnityspinta-ala t C A H paino N Rd V Rd M RdL M RdB T Rd AKL AKLR, AKLH mm mm mm mm mm kg kn kn knm knm knm mm x mm mm x mm AKL 150/ ,8 99,7 38,9 8,0 8,0 3,0 70 x x 80 AKL 200/ ,6 94,2 38,0 10,6 5,3 3,2 105 x x 45 AKL 200/ ,0 201,0 73,0 18,9 18,9 7,3 100 x x 105 AKL 300/ ,7 177,0 71,5 28,4 9,3 8,1 155 x x 30 AKL 300/ ,4 215,0 74,2 28,4 18,9 9,3 155 x x 100 AKL 300/ ,8 231,0 77,0 28,4 28,4 10,9 155 x x 160 Levy Tartunnat AKL S355J2+N B500B A B AKLR B500B AKLH B500B C L t H AKLP- ja AKLJ-kiinnityslevyt Tunnus B/L Mitat Kestävyydet Min. kiinnityspinta-ala t A H paino N Rd V RdL V RdB AKLP AKLPR, AKLPH mm mm mm mm kg/m kn kn knm mm x mm mm x mm AKLP 100/L ,6 79,4 23,4 37,4 160 x x 15 AKLP 150/L ,4 93,6 27,6 37,4 150 x x 50 AKLP 200/L ,2 97,1 28,6 37,4 145 x x 60 AKLP 300/L , ,4 37,4 135 x x 160 AKLP 400/L , ,4 37,4 90 x x 160 AKLJ 300/L , ,7 58,4 85 x x 130 AKLJ 400/L , ,6 58,4 15 x x 210 AKLJ 500/L , ,9 87,6 35 x x 400 AKLJ 600/L , ,6 87,6 10 x x 400 Ei varastoitava vakiotuote. Levy Tartunnat AKLP/AKLJ S355J2+N B500B AKLPR/AKLJR B500B AKLPH/AKLJH B500B H t B A L = n*200 max

11 KIINNITYSLEVYT JAL-kiinnityslevyt Mitat Kestävyydet Min. kiinnityspinta-ala Tunnus L/B t C A H paino N Rd V Rd M RdL M RdB T Rd JAL JALR, JALH mm mm mm mm mm kg kn kn knm knm knm mm x mm mm x mm JAL 150/ , ,2 14,2 14,2 5,4 25 x x 35 JAL 200/ , ,6 22,2 10,0 60 x x 35 JAL 200/ , ,6 29,6 11,4 55 x x 65 JAL 250/ , ,9 22,2 14,1 130 x x 30 JAL 250/ , ,9 29,6 15,1 125 x x 60 JAL 250/ , ,9 46,9 18,0 115 x x 130 JAL 300/ , ,1 46,3 24,5 140 x x 60 JAL 300/ , ,1 77,1 29,7 125 x x 135 JAL 400/ , ,5 185 x x 210 JAL 500/ , ,3 325 x x 125 JAL 500/ , ,4 265 x x 300 JAL 600/ , ,2 350 x x 390 JAL 800/ , x x 320 JAL 800/ , x x 605 JAL 1000/ , x x 420 JAL 1000/ , x x 790 Levy Tartunnat JAL S355J2+N B500B A B JALR B500B JALH B500B C L t H AKKT-kiinnityskulmatangot Tyyppi Mitat Kapasiteetit L-teräs C paino N Rd V Rd N Rd kg kn kn AKKT 50 50x ,1 16,3 AKKT 80 80x ,1 16, AKKT x ,0 25,7 VRd VRd Kulmatanko Tartunnat AKKT S235JR+AR S235JR+AR 100 C n*c 100 L=6000 vakiopituus 11

12 Vakioteräsosat AVT 57 -kulmasuoja 60 Tyyppi Mitat paino kg 100 4* AVT 57 6,3 Levy Tartunnat AVT S235JR+AR B500B AVTR B500B ASKT-kulmatartunta Mitat Tyyppi Kulmakoko paino 8 kg ASKT 50 50x50x5 26,6 ASKT 80 80x80x8 62,0 ASKT 100x50 100x50x8 58,0 ASKT x100x10 94,6 150 n* L=6000 vakiopituus 210 Kulmatanko Tartunnat ASKT S235JR+AR B500B ASKTR B500B AUKT-kulmatartunta Mitat 20 8 Tyyppi Kulmakoko paino kg AUKT 50 50x50x5 26,6 AUKT 80 80x80x8 62,0 AUKT 100x50 100x50x8 58,0 AUKT x100x10 94,6 150 n* L=6000 vakiopituus 200 Kulmatanko Tartunnat AUKT S235JR+AR B500B AUKTR B500B 12

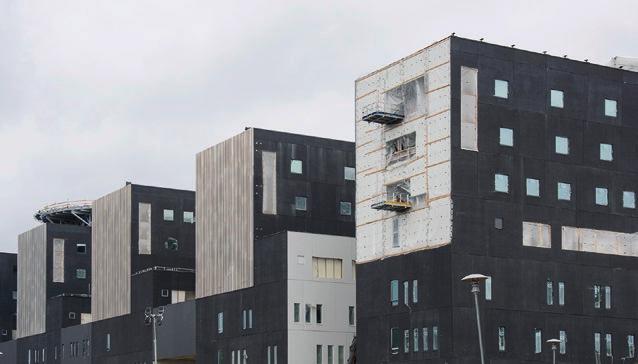

13 KIINNITYSLEVYT SOLO SOKOS HOTEL TORNI, TAMPERE Rakentaja: SRV Rakennus Oy KESKI-SUOMEN SAIRAALA, JYVÄSKYLÄ Rakentaja: SRV Rakennus Oy KAUPPAKESKUS MATKUS, KUOPIO Rakentaja: Rakennusliike Lehto Oy 13

14 PULTIT JA KENGÄT Peruspultteja ja pilarikenkiä voidaan käyttää betonielementtirunkojen liitoksissa perustukseen ja pilarijatkoksiin. Pilarikenkiä käytetään betonirunkojen kevyissä ja järeissä pilarijatkos- ja perustusliitoksissa, seinäkenkiä rakennusta jäykistävien seinä- ja kuiluelementtien, tukimuurien ja maanpaineseinien vetoliitoksena ja pultteja kenkien ja seinäkenkien perustusliitoksissa. AHK-pilarikenkä AHK-pilarikenkää käytetään betonirunkojen kevyissä pilarijatkos- ja perustusliitoksissa suorakaidepilarin nurkkaliitoksissa. AHK-K-keskikenkä soveltuu suorakaidepilarin sivun keskelle ja pyöreään pilariin. Kenkäliitoksien suunnittelu tapahtuu AColumn-mitoitusohjelmalla. Kenkien pultteina ovat ATP- ja AHP-harjateräspultit. APK-C pilarikenkä APK-C-pilarikenkää käytetään teollisuuden betonielementtirunkojen järeissä perustusliitoksissa suorakaidepilarin nurkassa. Kenkä sopii liitoksiin, joissa taivutusmomentin osuus on määräävä liitoksen kuormissa. APKK-C-keskikenkää käytetään suorakaidepilarin sivun keskellä. Kenkien pultteina on ALP-C-peruspultit. 14

15 APK-CM APK-CM-palkkikenkää käytetään teollisuuden betonielementtirunkojen momenttijäykissä palkki-pilariliitoksissa. Palkkikenkä soveltuu myös toimisto-, liike- ja julkisten rakennusten raskaiden betonielementtirunkojen liitoksiin. Palkkikengän ankkurointipultteina ovat ALP-P2S ja ALP-P2SM. ASL-seinäkenkä Seinäkenkiä käytetään rakennusta jäykistävien seinä ja kuiluelementtien, tukimuurien ja maanpaineseinien vetoliitoksena. ATP- ja AHP-harjateräspultit Harjateräspultteja käytetään AHK-kenkien ja ASL-H-seinäkenkien perustusliitoksissa. Pultit sopivat myös teräs- ja liittopilareiden perustusliitoksiin, kuten myös koneiden ja laitteiden kevyisiin kiinnityksiin betonirakenteisiin. ATPpultti sopii matalaan perustukseen, jossa on tilaa pultin vaarna-ankkurin toiminnalle. AHP-pultti sopii kapean perustuksen lähelle rakenteen reunaa. Pulttien suunnittelu tehdään AColumn-mitoitusohjelmalla. Pulttien kokovalikoima on M16-M45. ALP-peruspultit ALP-C-sarjan peruspultteja käytetään teollisuuden betonielementti- ja teräsrunkojen järeissä liitoksissa perustukseen. Pulteille on tehty liitosratkaisut APK-Csarjan pilarikenkien sekä ASL-P-sarjan seinäkenkien liitoksista paikallavaluperustukseen. 15

16 Peruspultit ATP- ja AHP-peruspultit Erikoispitkät pultit Tyyppi ja tunnusväri Mitat Kestävyydet Avainvälmomentti Kiristys- L K M paino C25/30 mm mm mm mm kg kn kn mm Nm ATP M ,6 61,7 12, ATP M ,2 96,3 18, ATP M ,2 138,7 27, ATP M ,1 220,4 40, ATP M ,6 315,9 42, ATP M ,4 383,4 60, ATP M ,4 493,4 62, AHP M ,4 61,7 12, AHP M ,7 96,3 18, AHP M ,8 138,7 27, AHP M ,6 220,4 40, AHP M ,4 315,9 42, AHP M ,5 383,4 60, AHP M ,4 493,4 62, N Rd V Rd Tyyppi Pituus AHP 16 L = 1500 AHP 20 L = 1500 L = 1500 AHP 24 L = 2000 L = 2000 AHP 30 L = 2500 L = 3000 ATP AHP M M L K K L Harjatangot Mutterit Aluslevyt B500B lujuus m8 S355J2+N ALP-peruspultit ALP-LC-peruspultit Tyyppi ja tunnusväri Mitat Kestävyydet Avainvälmomentti Kiristys- L K M paino C25/30 mm mm mm mm kg kn kn mm Nm N Rd V Rd ALP-LC ALP-LS ALP22LC, ALP22LS M22 2x16 2,0 161,6 22, ALP27LC, ALP27LS M27 2x20 3,5 244,8 31, ALP30LC, ALP30LS ALP36LC, ALP36LS M30 2x25 5,5 299,2 37, M36 2x28 8,4 435,7 50, ALP39LC, ALP39LS M39 2x28 10,3 520,5 58, ALP45LC, ALP45LS M45 2x32 15,3 696,5 73, ALP52LC, ALP52LS M52 2x40 25,4 937,6 94, ALP60LC, ALP60LS M60 4x32 37,1 1259,7 120, L M K L M K Harjatangot B500B Kierrepultti ImacroM / 8.8 Mutterit Aluslevyt Lujuus m8 S355J2+N 16

17 ALP-PC-peruspultit Tyyppi ja tunnusväri Mitat Kestävyydet Avainvälmomentti Kiristys- L K M paino C25/30 mm mm mm mm kg kn kn mm Nm N Rd V Rd ALP-PC M K ALP-PS M K ALP22PC, ALP22PS M22 3x14 3,4 161,6 22, ALP27PC, ALP27PS M27 3x16 6,4 244,8 31, ALP30PC, ALP30PS M30 3x20 8,7 299,2 37, L L ALP36PC, ALP36PS M36 4x20 14,4 435,7 50, ALP39PC, ALP39PS M39 4x20 17,2 520,5 58, ALP45PC, ALP45PS M45 4x25 27,5 696,5 73, ALP52PC, ALP52PS M52 4x28 41,3 937,6 94, ALP60PC, ALP60PS M60 4x32 60,5 1259,7 120, Harjatangot B500B Kierrepultti ImacroM / 8.8 Mutterit Aluslevyt Lujuus m8 S355J2+N ALP-P2-peruspultit Tyyppi ja tunnusväri Mitat Kestävyydet Avainvälmomentti Kiristys- L K M paino C25/30 mm mm mm mm kg kn kn mm Nm N Rd V Rd ALP-P2 M K ALP-P2S M K ALP22P2, ALP22P2S M22 2x16 3,8 161,6 22, ALP27P2, ALP27P2S ALP30P2, ALP30P2S M27 2x20 7,2 244,8 31, M30 2x25 10,2 299,2 37, L L ALP36P2, ALP36P2S M36 2x28 16,6 435,7 50, ALP39P2, ALP39P2S M39 2x28 20,3 520,5 58, ALP45P2, ALP45P2S M45 2x32 30,6 696,5 73, ALP52P2, ALP52P2S M52 2x40 53,2 937,6 94, Harjatangot B500B Kierrepultti ImacroM / 8.8 Mutterit Aluslevyt Lujuus m8 S355J2+N 17

18 Harjatankojen taivuttaminen Mitta Harjatanko D mm AHP-L2-D ARJR-L2-D D L2 D L2 Katso tarkemmat ohjeet tuotteen käyttöohjeesta. Taivutustelan halkaisija D taulukon mukaan tai ilmoitetaan tapauskohtaisesti tilaustunnuksessa. AAK-asennuskehikko B Asennuskehikon tilaustunnus on AAK-M-H*B, jossa M on pultin koko ja H*B ovat pulttien välimitat kehikossa. H M 18

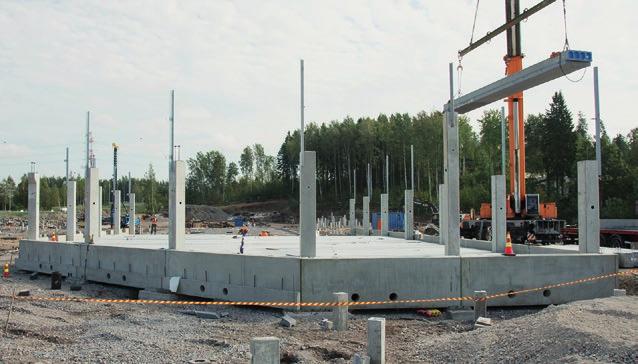

19 HELSINKI OUTLET, VANTAA Rakentaja: Fira Oy T1-TERMINAALIN LAAJENNUS, VANTAA Rakentaja: Fira Oy INEX LOGISTIIKKA- KESKUS, SIPOO 19

20 Pilarikengät AHK-pilarikengät harjateräspulteille Tyyppi ja tunnusväri Mitat Kestävyydet A A1 B B1 E H D1 T paino C30/37 mm mm mm mm mm mm mm mm mm kg kn N Rd AHK ,2 61,7 ATP16 AHK ,7 96,3 ATP20 AHK ,5 138,7 ATP24 AHK ,1 220,4 ATP30 AHK ,5 315,9 ATP36 AHK ,5 383,4 ATP39 AHK ,0 493,4 ATP E H D1 B1 T B A A1 E APK-C-pilarikengät ja APK-CM-palkkikengät Tyyppi ja tunnusväri Mitat Kestävyydet A A1 B E H D D1 D2 T paino C30/37 mm mm mm mm mm mm mm mm mm mm mm kn N Rd Peruspultti Peruspultti APK24C, -M x ,9 161,6 ALP22 APK30C, -M x ,7 299,2 ALP30 APK36C, -M x ,3 435,7 ALP36 APK39C, -M x ,4 520,5 ALP39 APK45C, -M x ,4 696,5 ALP45 APK52C, -M x ,0 937,6 ALP52 APK60C x , ALP60 APK-C-pilarikenkä APK-CM-palkkikenkä APK-C pilarikenkä APK-CM palkkikenkä H A1 A D1 B T D C E D2 20

21 AHK-K- ja APKK-C-keskikengät Tyyppi ja tunnusväri Mitat Kestävyydet A A1 E H B T paino C30/37 N Rd Peruspultti AHK-K mm mm mm mm mm mm mm mm kn AHK16K ,3 61,7 ATP16 H AHK20K ,7 96,3 ATP20 AHK24K ,8 138,7 ATP24 AHK30K ,0 220,4 ATP30 T B APKK-C AHK36K ,0 315,9 ATP36 AHK39K ,1 383,4 ATP39 AHK45K ,3 493,4 ATP45 A1 E D H APKK24C ,7 161,6 ALP22 A APKK30C ,6 299,2 ALP30 APKK36C ,9 435,7 ALP36 T B APKK39C ,4 520,5 ALP39 APKK45C ,7 696,5 ALP45 APKK52C ,5 937,6 ALP52 A1 D2 D APKK60C , ALP60 E A ASL-H- ja ASL-P-seinäkengät Tyyppi ja tunnusväri Kestävyydet Aluslevy Mitat N Rd Peruspultti t x ASL-AL A A1 B D1 H T paino C30/37 C ASL-H mm mm mm mm mm mm mm kg kn mm ASL16H x14 36x ,5 61,7 ATP16 12 x 65 ASL20H x16 40x ,5 96,3 ATP20 15 x 70 ASL24H x20 49x ,3 138,7 ATP24 20 x 85 T B ASL30H x25 55x ,5 220,4 ATP30 25 x 95 ASL36H x28 61x ,8 315,9 ATP36 30 x 110 ASL39H x28 64x ,2 383,4 ATP39 30 x 120 ASL45H x32 70x ,6 493,4 ATP45 35 x 130 A1 D1 A ASL30P x20 55x ,3 299,2 ALP30 25 x 95 ASL36P x25 61x ,5 435,7 ALP36 30 x 110 ASL-P ASL39P x25 64x ,0 520,5 ALP39 30 x 120 ASL45P x28 70x ,2 696,5 ALP45 35 x 130 ASL52P x32 80x ,3 937,6 ALP52 40 x 155 H H ASL-AL Pohjalevy, kotelo S355J2+N Harjatangot B500B A1 T B D1 C t A 21

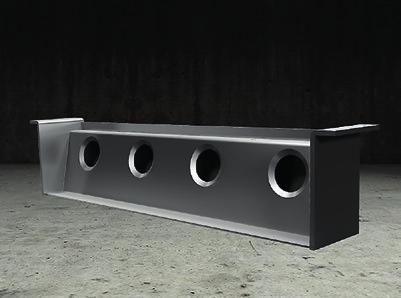

22 KONSOLIT JA KANNAKKEET Anstar on kehittänyt konsoli- ja kannakejärjestelmiä tehokkaiksi ja kokonaisedullisiksi rakennusmenetelmiksi. Liitososat ovat helposti asennettavia niin elementtitehtaalla, kuin myös työmaalla. AEP -piilokonsoli AEP -piilokonsolilla kiinnitetään betonipalkki tai teräspalkki betonielementtipilarin, -seinän tai toisen palkin kylkeen. Konsoli toimii nivelliitoksena palkinpään taivutuksen suhteen ja se siirtää palkin vääntömomentin pilarille ilman asennusaikaista tuentaa. AOK-kannake AOK-kannake toimii ontelolaattatason aukossa laatan pään kantavana rakenteena. 22

23 KONSOLIT JA KANNAKKEET AR-ripustusliitos Kierreliitoksin kiinnitettävällä järjestelmällä ripustetaan betoniset julkisivuelementit tai työmaalla muurattavan tiiliseinän kannakkeet rakennuksen rungosta. AR-ripustusosia käytetään kuorielementtien kiinnittämiseen rakennuksen runkoon. AR-muurauskannake AR-tuoteperheen särmätty ARMK-kulmaprofiili kannattaa tiilimuurausta ja siirtää painon takana olevaan kantavaan rakenteeseen. Muurauskannakkeet suunnitellaan kohdekohtaisesti ja ripustusosat hitsataan valmiiksi kiinni kulmaprofiiliin. KAUPPAKESKUS GOODMAN, HÄMEENLINNA Rakentaja: NCC Suomi Oy 23

24 Piilokonsolit AEP -piilokonsoli Tyyppi ja tunnusväri Kestävyydet Leikkaus, vääntö, veto Kestävyydet asennustilanne Leikkaus, vääntö, veto V Rd T Rd N Rd V rda T rda N rda kn knm kn kn knm kn AEP AEP N AEP AEP AEP AEP AEP -KL-kiilat (2 kpl) toimitataan palkkiosan mukana. Korkella palkeilla kiiloihin voidaan hitsata jatkovarret esim. harjateräksestä asentamisen helpottamiseksi. AEP600PI AEP600PI tai AEP600PI AEP-PI varsikiila AEP-K T12 AEP-KL D1 500 AEP-PA AEP600PI AEP600S 150 mm AEP400S 150 mm AEP600S 175 mm AEP800S 215 mm AEP1100S 380 AEP -pilariosa Mitat AEP-PI AEP1600PI (2 x AEP800PI) AEP2200PI (2 x AEP1100PI) Tyyppi A1 A2 A3 A4 A5 A6 paino A1 A1 40 mm mm mm mm mm mm mm kg AEP400PI T20 7,9 AEP600PI T20 11,3 AEP800PI T25 16,4 AEP1100PI T32 29,2 A2 A4 A5 A6 Katso palkki-palkkiliitos ja seinäosa käyttöohjeesta! A3 Levyt Tartunnat Optim500ML, S355J2+N B500B 24

25 KONSOLIT JA KANNAKKEET AEP -palkkiosa Tyyppi Mitat B1 B2 B3 B4 B5 paino AEP-PA B1 AEP1600PA (2 x AEP800PA) AEP2200PA (2 x AEP1100PA) B4 mm mm mm mm mm mm kg AEP400PA ,7 AEP600PA ,8 B2 B5 AEP800PA ,2 AEP1100PA ,5 70 B3 Levyt Optim500ML, S355J2+N Tartunnat B500B AEP -kieliosa AEP-K Mitat Tyyppi C1 C2 C3 C4 C5 C6 paino mm mm mm mm mm mm kg AEP400K ,6 AEP600K ,6 C1 35 C3 C6 C5 AEP800K ,7 AEP1100K ,3 45 C4 C2 SUUNNITTELUKORKO Kieli Optim500ML Ontelokannakkeet AOK-ontelokannakkeet AOK Tyyppi Mitat Kestävyys vääntöteräs kun L 2400 A K M A B C H1 K M V rd mm mm mm mm mm mm kn AOK AOK VRd k300 L (1200 varastomitta) VRd H H1 B laatan pää C AOK AOK AOK AOK Levyt S355J2+N Harjatangot B500B 25

26 Ripustusosat AR-ripustusjärjestelmä ja muurauskannake Sallitut kuormat ARR ARS ARKL ARM ARN kierre tanko pituus ruuvi kierre tanko pituus 7 kn M16 M12 L=2*(S+U)-225 M16-40 M16 M16 L=S+U-15 M16 M16 14 kn M16 M16 L=2*(S+U)-240 M20-50 M20 M16 L=S+U-15 M16 M16 24 kn M20 M20 L=2*(S+U)-255 M24-60 M24 M20 L=S+U-15 M20 M20 ARQ +ARAK Kaikki liitososat valmistetaan ruostumattomasta teräksestä. Kierreosien lujuusluokka A2-70. ARR ARS ARKL ARM ARN ARQ ARAK ART ARMK M L M M M M M L M AR-RIPUSTUSJÄRJESTELMÄ RIPUSTUSJÄRJESTELMÄ S U ARMK-MUURAUSKANNAKE MUURAUSKANNAKE ARN ARKL ARKL ARS-L ARAK ARQ 30 ARS-L 30 ARR ARM-L ARM-L ART ARMK (90x120) 500 k 1000 L 3000 mm 26

27 KONSOLIT JA KANNAKKEET KAUPPAKESKUS RATINA, TAMPERE Rakentaja: Sponda RANTATIE BUSINESS PARK, HELSINKI Rakentaja: YIT Oy AALTO-YLIOPISTO, HELSINKI Rakentaja: SRV Rakennus Oy 27

28 ANSAAT Diagonaaliansaat ovat metallirakenteita, joita käytetään sitomaan sandwichelementtien betonikuoret toisiinsa kuorien välissä olevan lämpöeristeen läpi. Ansaita voidaan käyttää toimintatavaltaan kahteen eri tarkoitukseen; ripustamaan ja kiinnittämään ulkokuori kantavaan sisäkuoreen ja liittämään betonikuoret toimimaan yhdessä. Yhteistoiminta lisää elementin puristus- ja taivutuskestävyyttä. Ansaiden materiaalit ovat joko ruostumatonta terästä tai betoniterästä. AL-diagonaaliansas Diagonaalianstaita käytetään sitomaan sandwich-elementin betonikuoret toisiinsa välissä olevan lämpöeristeen läpi. Ansaiden avulla siirretään ulkokuoren omapaino ja tuulikuormat sisäkuorelle. Lisäksi ansaat sitovat betonikuoria, mikä lisää elementin puristus- ja taivutuskestävyyttä. APA-palkkiansas APA-palkkiansasta käytetään sandwich-elementin sisäja ulkokuorissa sitomaan rakenteet toisiinsa. Tuote soveltuu mataliin rakenteisiin, johon AD-diagonaaliansas ei sovellu. Tuote valmistetaan kokonaan rosterista. 28

29 ANSAAT Ansaat AD-diagonaaliansas ja APA-palkkiansas AD-diagonaaliansas Vakiotuotteet [Tunnus B-L] Kestävyys N Rd Suositeltava eristepaksuus AD (2700) 5,6 90 Tilaustunnus APA-B APA-palkkiansas L1 L2 Kestävyys mm kn mm mm kn AD (2700) 5,6 120 APA ,5 AD (2700) 5,6 140 APA ,5 AD (2700) 5,6 160 APA ,5 AD (2700) 5,6 180 APA ,5 AD (2700) 5,6 200 APA ,5 AD (2700) 5,6 220 APA ,5 AD (2700) 5,6 240 APA ,5 AD (2700) 5,6 270 APA ,5 AD (2700) 5,6 300 APA ,5 V Rd Pakkauskoko 400 kpl/lava. Pakkauskoko 900 kpl/lava ja 25 kpl/laatikko. AD-DIAGONAALIANSAS APA-PALKKIANSAS N Rd 5 5 B L noin Vinoside Ulkopaarre Sisäpaarre AD B500K ADR ADM B500K B500K 29

30 RAUDOITUSJATKOKSET Raudoitusjatkosta käytetään teräsbetonirakenteissa korvaamaan normaali tankojen limijatkos. Jatkos sopii myös teräsbetonipilareiden ja seinien raudoituksiin. Raudoitusjatkos muodostuu asennussuunnassa katsottuna harjatangosta, jonka oikeassa päässä on kierre ja liitosmuhvi. Työsaumoissa raudoitusjatkoksella voidaan korvata kaikki muotin läpi menevät tangot. ARJ-raudoitusjatkos Raudoitusjatkosta käytetään harjateräksen jatkamiseen tangon täydelle vetokapasiteetille. Jatkettavan tangon päihin valmistetaan ruuvikierre ja tangot liitetään toisiinsa muhviliitoksella, joka siirtää tangon voiman liitoksen yli. 30

31 RAUDOITUSJATKOKSET Raudoitusjatkokset ARJ-raudoitusjatkos Tyyppi ja merkkiväri Mitat Kestävyydet ø1 M L1 L2 B1 B2 ø2 ø3 N Rd mm mm mm mm mm mm mm mm kn ARJ16 16 M ,4 ARJ20 20 M ,5 ARJ25 25 M ,5 ARJ32 32 M ,6 Kierrejatkos harjateräksen täydelle vetokapasiteetille! ARJ40 erikoistilauksesta M B1 B2 B2 B2 Harjateräs Jatkosmuhvi ARJ-L ARJ-R L2 ARJ-LT ARJ-A B500B 25CrMo4 L1 L = tilauspituus 1 L PYYDÄ TARJOUS harjateräksestä valmistetuista vetotangoista. TRIPLA, PASILA, HELSINKI Rakentaja: YIT Oy 31

32 PARVEKELIITOKSET Parvekesarana mahdollistaa pystysuuntaisen liikevaran parvekkeen laattaelementin ja rakennuksen rungon välille. AVTR-parvekesarana Parvekesaranoilla siirretään vaakavoimia parveketornista rakennuksen runkoon. Saranaliitos sallii pystysuuntaiset liikkeet. AVTR 52 -laattaosa kiinnitetään parvekelaattaan elementtitehtaalla ja AVTR 51 -runko-osa rakennuksen holvivaluihin työmaalla. 32

33 PARVEKELIITOKSET Parvekeliitokset AVTR 51, AVTR 52 -parvekelaatan liitos Mitat Paino Vu = 6,9 kn kg 135 0, ,3 AVTR AVTR 51 M12-45 Nu = 26,4 kn 105 Tyyppi AVTR AVTR 51-L 8 25 Mutterit M12 ja ruostumattomat aluslevyt 60 Levyt, neliötanko ja harjatangot L <

34 A-BEAM A-BEAM ja Anstarin liitostekniikka muodostavat osan runkojärjestelmästä, joka tarjoaa kustannustehokkuutta ja joustavuutta rakentamiseen. Palkkeja käytetään sekä yksiaukkoisena että jatkuvana rakenteena ja se suunnite llaan ilman erillistä palosuojausta paloluokkaan R180 asti. Vakioliitoksena teräsbetonipilariin on AEP -piilokonsoli sekä liittopilariin AEL-piilokonsoli. Palkille on laadittu liitoskirjasto myös tavanomaisia liitoksia varten erilaisiin runkorakenteisiin. Palkkityypin valinta ja liittorakenteen alustava mitoitus suoritetaan ABeam-pikamitoitusohjelmalla. A-BEAM W W-tyypin liittopalkki on suunniteltu erityisesti talvirakentamisen olosuhteisiin. Palkki toimii matalan välipohjan kantavana liittorakenteena. Kotelo valmistetaan teräslevystä ja kotelon taivutuskestävyyttä säädetään raudoituksella ja alalaipan paksuudella. Palkkityypin W kotelo valetaan jo konepajalla täyteen betonia. Käyttötilanteessa palkki toimii liittorakenteena ontelolaattojen ja pintavalun kanssa. Palkin taivutuskestävyys riittää ontelolaattojen asennusaikaisille kuormille. A-BEAM S S-tyypin palkki toimii matalan välipohjan kantavana liittorakenteena. Kotelo valmistetaan teräslevystä ja kotelon taivutuskestävyyttä säädetään levypaksuuksilla. Palkki toimitetaan ilman sisäpuolen valua ja valut suoritetaan työmaalla. Käyttötilanteessa palkki toimii liittorakenteena ontelolaattojen ja pintavalun kanssa. Palkin taivutuskestävyys riittää ontelolaattojen asennusaikaisille kuormille. 34

35 A-BEAM A-BEAM A-BEAM W -keskipalkki Normaali Matala Mitat Normaali Matala A B C D H H1 D H H1 D mm mm mm mm mm mm mm mm mm A200W-200m , A200W-280 A200W-280m , H1 H A200W-380 A200W-380m A265W-280 A265W-280m , A265W-380 A265W-380m A320W-280 A320W-280m , C B A C A320W-380 A320W-380m A320W-480 A320W-480m A370W-380 A370W-380m A370W-480 A370W-480m A400W-380 A370W A400W-480 A370W A400W A500W-480 A500W-480m A500W-580 A500W-580m A-BEAM W -reunapalkki Mitat Normaali Matala D Normaali Matala A B C D H H1 H H1 mm mm mm mm mm mm mm mm AR200W-200m AR200W-280 AR200W-280m H1 H AR200W-380 AR200W-380m AR265W-280 AR265W-280m AR265W-380 AR265W-380m AR320W-280 AR320W-280m C B 20 A AR320W-380 AR320W-380m AR320W-480 AR320W-480m AR370W-380 AR370W-380m AR370W-480 AR370W-480m AR400W-380 AR370W AR400W-480 AR370W AR400W AR500W-480 AR500W-480m AR500W-580 AR500W-580m

36 A-BEAM S -keskipalkki Mitat D H A B C D mm mm mm mm mm A200S ,5 130 A200S ,5 230 H A200S A265S ,5 205 A265S C B C A265S A A320S ,5 185 A320S A320S A370S A370S A400S A400S A500S A500S A-BEAM S -reunapalkki Mitat D H A B C D mm mm mm mm mm AR200S AR200S H AR265S AR265S AR320S AR320S AR370S C B 20 A AR370S AR400S AR400S AR500S AR500S

37 A-BEAM A-BEAM W A-BEAM S Palkin kotelo valetaan konepajalla täyteen betonia. Palkin kotelo valetaan asennuksen jälkeen työmaalla. KYS UUSI SYDÄN, KUOPIO Rakentaja: Rakennusliike Lapti Oy 37

38 RISTIKKOLIITOKSET Anstarin ristikkoliitokset on suunniteltu nopeaan asennustapaan sopiviksi ja erityisesti talviasennuksen vaatimuksiin. Liitoksia käytetään betonielementtipilarin ja teräsrakenteisen jäykistysristikon ja -sauvan välisissä liitoksissa. Kaikki ristikkoliitokset on testattu ja mitoitettu kestämään suuria kuormia. ADE-liitos Ristikkoliitokset ADE ja ADK on suunniteltu betonielementtirungon jäykistystä varten. Liitoksia käytetään betonielementtipilarin ja teräsrakenteisen jäykistysristikon ja -sauvan välisissä liitoksissa. ADK-liitos ADK-vinosauvaliitoksia käytetään jäykistävässä ristikkorakenteessa, jossa betonipilarit toimivat paarteina ja teräsputket diagonaaleina. ADK suunnitellaan nivelliitoksena. 38

39 RISTIKKOLIITOKSET Ristikkoliitokset ADE-vaakasauvaliitos Tyyppi Mitat L B D T M paino (L=600 mm) Kestävyydet N Rd V Rd C35/45 C35/45 ADE-P T L mm mm mm mm mm mm kg kn kn ADE20P-L pilarin leveys , ADE24P-L pilarin leveys , ADE30P-L pilarin leveys , ADE36P-L pilarin leveys , kierre M B D ADK-vinosauvaliitos Mitat Vinosauvan normaalivoima Liitoksen kestävyydet ADK ADK kierre M Tyyppi α = 0º 60º α = 60º α = 60º α = 0º α = 0º H B L M paino N d N Rd V Rd N Rd V Rd C35/45 C35/45 C35/45 C35/45 C35/45 mm mm mm mm kg kn kn kn kn kn ADK , ADK , ADK , ADK , ADK , B L Levyt Tartunnat Jatkosmuhvit H S355J2+N B500B 25CrMo4 39

40 40

41 41

42 42
