DIGITRACE NGC-20-C-E ja NGC-20-CL-E

Koko: px
Aloita esitys sivulta:

Download "DIGITRACE NGC-20-C-E ja NGC-20-CL-E"

Transkriptio

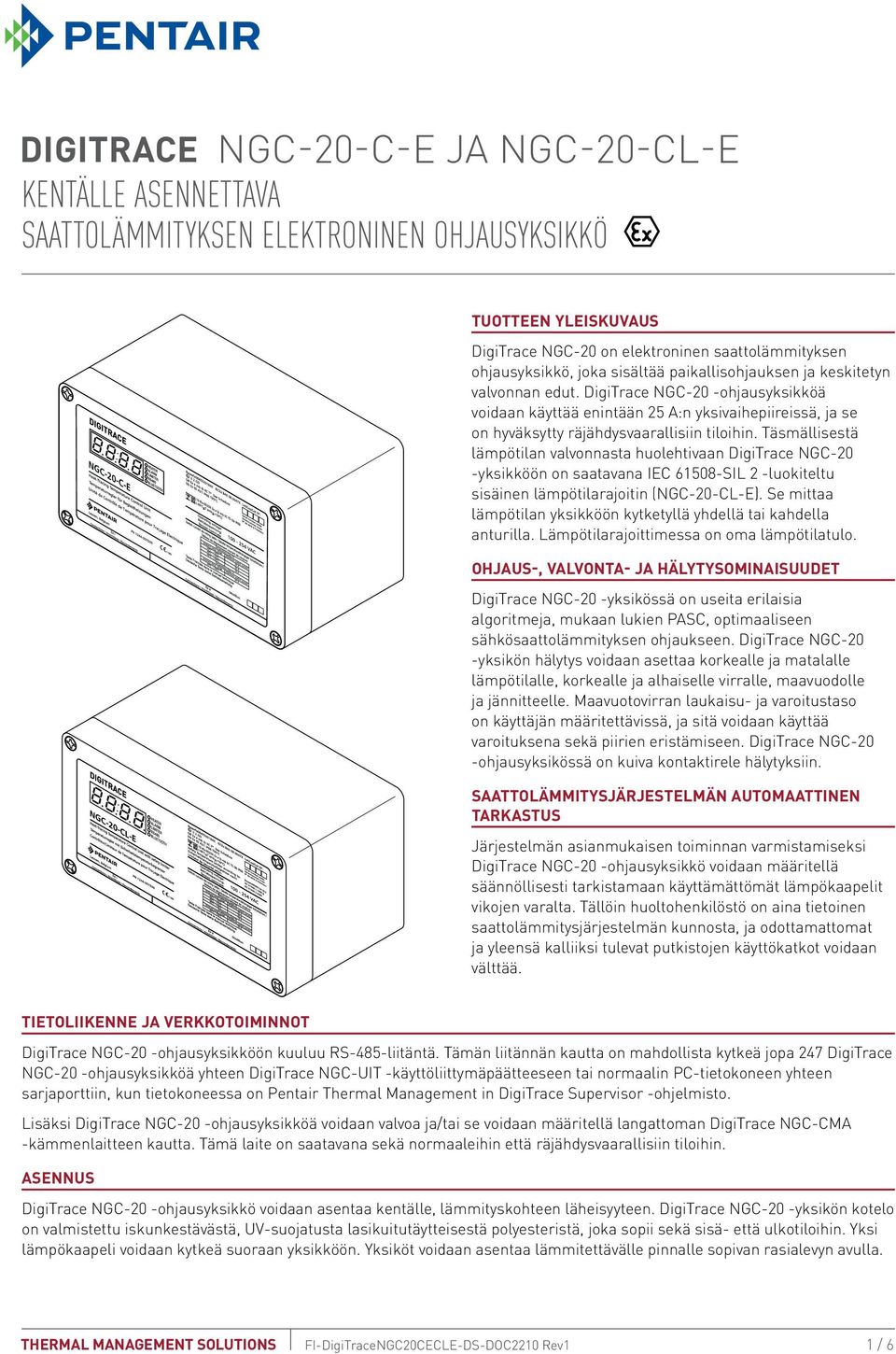

1 DIGITACE NGC-20-C-E ja NGC-20-CL-E Kentälle asennettava Saattolämmityksen elektroninen ohjausyksikkö Tuotteen yleiskuvaus DigiTrace NGC-20 on elektroninen saattolämmityksen ohjausyksikkö, joka sisältää paikallisohjauksen ja keskitetyn valvonnan edut. DigiTrace NGC-20 -ohjausyksikköä voidaan käyttää enintään 25 A:n yksivaihepiireissä, ja se on hyväksytty räjähdysvaarallisiin tiloihin. Täsmällisestä lämpötilan valvonnasta huolehtivaan DigiTrace NGC-20 -yksikköön on saatavana IEC SIL 2 -luokiteltu sisäinen lämpötilarajoitin (NGC-20-CL-E). Se mittaa lämpötilan yksikköön kytketyllä yhdellä tai kahdella anturilla. Lämpötilarajoittimessa on oma lämpötilatulo. Ohjaus-, valvonta- ja hälytysominaisuudet DigiTrace NGC-20 -yksikössä on useita erilaisia algoritmeja, mukaan lukien PASC, optimaaliseen sähkösaattolämmityksen ohjaukseen. DigiTrace NGC-20 -yksikön hälytys voidaan asettaa korkealle ja matalalle lämpötilalle, korkealle ja alhaiselle virralle, maavuodolle ja jännitteelle. Maavuotovirran laukaisu- ja varoitustaso on käyttäjän määritettävissä, ja sitä voidaan käyttää varoituksena sekä piirien eristämiseen. DigiTrace NGC-20 -ohjausyksikössä on kuiva kontaktirele hälytyksiin. Saattolämmitysjärjestelmän automaattinen tarkastus Järjestelmän asianmukaisen toiminnan varmistamiseksi DigiTrace NGC-20 -ohjausyksikkö voidaan määritellä säännöllisesti tarkistamaan käyttämättömät lämpökaapelit vikojen varalta. Tällöin huoltohenkilöstö on aina tietoinen saattolämmitysjärjestelmän kunnosta, ja odottamattomat ja yleensä kalliiksi tulevat putkistojen käyttökatkot voidaan välttää. Tietoliikenne ja verkkotoiminnot DigiTrace NGC-20 -ohjausyksikköön kuuluu S-485-liitäntä. Tämän liitännän kautta on mahdollista kytkeä jopa 247 DigiTrace NGC-20 -ohjausyksikköä yhteen DigiTrace NGC UIT -käyttöliittymäpäätteeseen tai normaalin PC-tietokoneen yhteen sarjaporttiin, kun tietokoneessa on Pentair Thermal Management in DigiTrace Supervisor -ohjelmisto. Lisäksi DigiTrace NGC-20 -ohjausyksikköä voidaan valvoa ja/tai se voidaan määritellä langattoman DigiTrace NGC-CMA -kämmenlaitteen kautta. Tämä laite on saatavana sekä normaaleihin että räjähdysvaarallisiin tiloihin. Asennus DigiTrace NGC-20 -ohjausyksikkö voidaan asentaa kentälle, lämmityskohteen läheisyyteen. DigiTrace NGC-20 -yksikön kotelo on valmistettu iskunkestävästä, UV-suojatusta lasikuitutäytteisestä polyesteristä, joka sopii sekä sisä- että ulkotiloihin. Yksi lämpökaapeli voidaan kytkeä suoraan yksikköön. Yksiköt voidaan asentaa lämmitettävälle pinnalle sopivan rasialevyn avulla. 1 / 6

2 Määrittely ja käyttöönotto DigiTrace NGC-20 -ohjausyksikön käyttöönotto voidaan suorittaa paikallisesti kämmenohjelmointilaitteen avulla (DigiTrace NGC-CMA) tai keskitetystä kohteesta käyttäen DigiTrace NGC-UIT -käyttöliittymäpäätettä tai DigiTrace Supervisor -ohjelmistoa. Ohjelmoinnin jälkeen kaikki asetukset tallentuvat pysyvästi DigiTrace NGC-20 -ohjausyksikön muistiin, eivätkä tiedot häviä sähkökatkon yhteydessä tai pitkän käyttämättömän jakson jälkeen. Lämpö- ja syöttökaapelin voi kytkeä suoraan DigiTrace NGC-20 -ohjausyksikköön. Mitat (mm) Baseefa08ATEX0184X IECEx BAS X Lot/Los/Lot N : II 2 GD GB Ex e mb ib IIC T* See Schedule Db Ex td A21 IP66 T95 C Serial number inside Seriennummer innen N de série à l interieur Heat-Tracing Temperature Control Unit with safety limiter Temperaturregler mit Sicherheitstemperaturbegrenzer Contrôleur/Limiteur de Température pour Traçage Electrique PN Leuven, Belgium Ex i Connections / Anschlüsse / accordements Safety Temperature Limiter according to: Baseefa08S0134 SIL2 Sicherheitstemperaturbegrenzer nach: IEC :1998 & Limiteur de Sécurité selon: IEC :2000 Operating voltage: Betriebsspannung: VAC Tension nominale: Switch current de-rating table / Tabelle temparaturabhängiger Schaltstrom / Tableau de dégrèvement courant de coupure Temperature Class T5 Ambient temp. range Maximum switch current 40 C +50 C 25 A 40 C +54 C 20 A 40 C +56 C 16 A Temperature Class T4 Ambient temp. range Maximum switch current 40 C +56 C 25 A Texte Français dans le manuel technique Deutsche Texte siehe Betriebsanleitung ModBus: Ex e Connections / Anschlüsse / accordements 120 Kuvan esimerkki on DigiTrace NGC-20-CL-E. Holkki kuuluu mukaan toimitukseen 1 x M25 x 1,5. Yleistä Käyttökohde DigiTrace NGC-20-C(L)-E -yksiköt on hyväksytty sekä räjähdysvaarallisiin tiloihin (tilaluokka 1 tai 2 (kaasu) tai tilaluokka 21 tai 22 (pöly)) että normaalitiloihin. Hyväksynnät Baseefa08ATEX0184X II 2 GD Gb Ex e mb ib IIC T* Db Ex td A21 IP66 T95 C IECEx BAS X Gb Ex e mb ib IIC T* Db Ex td A21 IP66 T95 C T*: Kytkentäkapasiteetti riippuu räjähdysvaarallisen tilan lämpötilaluokasta (T-luokka) sekä korkeimmasta odotettavissa olevasta käyttölämpötilasta. Lämpötila- ja virtaarvot näkyvät alla olevasta taulukosta. Lämpötilaluokka T5 Lämpötilaluokka T4 Ympäristön lämpötila maks. Kytkentävirta maks. Ympäristön lämpötila maks. Kytkentävirta maks C 25 A + 54 C 20 A enintään 56 C 25 A + 56 C 16 A Kaikki arvot ovat räjähdysvaarallisten tilojen sertifioinnin mukaisia. Virta-arvot on annettu vain syöttöjännitteelle 254 V +/-10 %, 50/60 Hz ja resistiivisille kuormille. 2 / 6

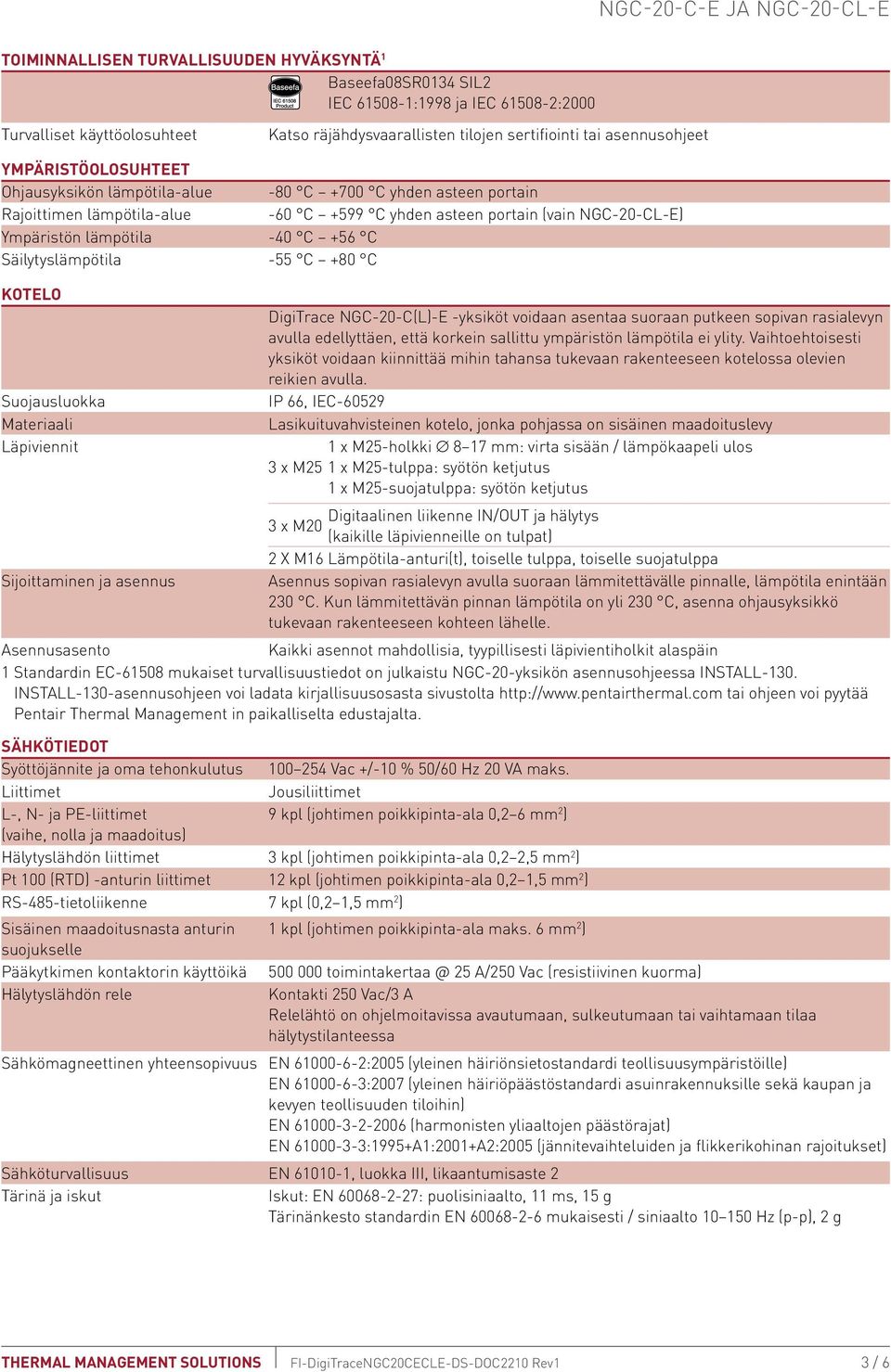

3 Toiminnallisen turvallisuuden hyväksyntä 1 Turvalliset käyttöolosuhteet Baseefa08S0134 SIL2 IEC :1998 ja IEC :2000 Katso räjähdysvaarallisten tilojen sertifiointi tai asennusohjeet Ympäristöolosuhteet Ohjausyksikön lämpötila-alue -80 C +700 C yhden asteen portain ajoittimen lämpötila-alue -60 C +599 C yhden asteen portain (vain NGC-20-CL-E) Ympäristön lämpötila -40 C +56 C Säilytyslämpötila -55 C +80 C Kotelo DigiTrace NGC-20-C(L)-E -yksiköt voidaan asentaa suoraan putkeen sopivan rasialevyn avulla edellyttäen, että korkein sallittu ympäristön lämpötila ei ylity. Vaihtoehtoisesti yksiköt voidaan kiinnittää mihin tahansa tukevaan rakenteeseen kotelossa olevien reikien avulla. Suojausluokka IP 66, IEC Materiaali Lasikuituvahvisteinen kotelo, jonka pohjassa on sisäinen maadoituslevy Läpiviennit 1 x M25-holkki 8 17 mm: virta sisään / lämpökaapeli ulos 3 x M25 1 x M25-tulppa: syötön ketjutus 1 x M25-suojatulppa: syötön ketjutus Digitaalinen liikenne IN/OUT ja hälytys 3 x M20 (kaikille läpivienneille on tulpat) 2 X M16 Lämpötila-anturi(t), toiselle tulppa, toiselle suojatulppa Sijoittaminen ja asennus Asennus sopivan rasialevyn avulla suoraan lämmitettävälle pinnalle, lämpötila enintään 230 C. Kun lämmitettävän pinnan lämpötila on yli 230 C, asenna ohjausyksikkö tukevaan rakenteeseen kohteen lähelle. Asennusasento Kaikki asennot mahdollisia, tyypillisesti läpivientiholkit alaspäin 1 Standardin EC mukaiset turvallisuustiedot on julkaistu NGC-20-yksikön asennusohjeessa INSTALL-130. INSTALL 130-asennusohjeen voi ladata kirjallisuusosasta sivustolta tai ohjeen voi pyytää Pentair Thermal Management in paikalliselta edustajalta. Sähkötiedot Syöttöjännite ja oma tehonkulutus Vac +/-10 % 50/60 Hz 20 VA maks. Liittimet Jousiliittimet L-, N- ja -liittimet 9 kpl (johtimen poikkipinta-ala 0,2 6 mm 2 ) (vaihe, nolla ja maadoitus) Hälytyslähdön liittimet 3 kpl (johtimen poikkipinta-ala 0,2 2,5 mm 2 ) Pt 100 (TD) -anturin liittimet 12 kpl (johtimen poikkipinta-ala 0,2 1,5 mm 2 ) S-485-tietoliikenne 7 kpl (0,2 1,5 mm 2 ) Sisäinen maadoitusnasta anturin 1 kpl (johtimen poikkipinta-ala maks. 6 mm 2 ) suojukselle Pääkytkimen kontaktorin käyttöikä A/250 Vac (resistiivinen kuorma) Hälytyslähdön rele Kontakti 250 Vac/3 A elelähtö on ohjelmoitavissa avautumaan, sulkeutumaan tai vaihtamaan tilaa hälytystilanteessa Sähkömagneettinen yhteensopivuus EN :2005 (yleinen häiriönsietostandardi teollisuusympäristöille) EN :2007 (yleinen häiriöpäästöstandardi asuinrakennuksille sekä kaupan ja kevyen teollisuuden tiloihin) EN (harmonisten yliaaltojen päästörajat) EN :1995+A1:2001+A2:2005 (jännitevaihteluiden ja flikkerikohinan rajoitukset) Sähköturvallisuus EN , luokka III, likaantumisaste 2 Tärinä ja iskut Iskut: EN : puolisiniaalto, 11 ms, 15 g Tärinänkesto standardin EN mukaisesti / siniaalto Hz (p-p), 2 g 3 / 6

4 Lämpötila-anturit Yhteensopivat tyypit Määrä 100 Ω platina, 3 johdinta, α = 0,00385 Ω / C. Voidaan jatkaa suojatulla kolmijohdin- tai suojapunoskaapelilla, jonka johdinresistanssi on enintään 20 Ω / johdin. Kaksi anturituloa ohjausyksikölle plus yksi itsenäinen lämpötilatulo lämpötilarajoittimille. Kaikkia lämpötila-antureita valvotaan jatkuvasti oikosulkujen ja virtapiirikatkosten varalta. Tietoliikenne Fyysinen verkko S-485 ja Bluetooth, luokka 1 Protokolla/topologia Modbus TU tai ASCII Monipiste/ketjutettu Kaapeli ja maksimipituus Suojattu kierretty parikaapeli, 0,5 mm 2 (AWG 24) tai suurempi kaapelin maksimipituus 1200 m Ohjausyksiköiden maksimimäärä Enintään 247 yksikköä DigiTrace NGC-UIT -käyttöliittymäpäätettä tai yhtä yhdessä verkossa sarjaliikenneporttia kohden (Modbus) verkko-osoite Ohjelmoitavissa DigiTrace NGC-CMA-NH- tai DigiTrace NGC-CMA-EX -kämmenlaitteen tai DigiTrace Supervisor -ohjelmiston avulla Ohjelmointi ja asetukset Menetelmä Mittayksiköt Muisti LED-valot NGC-20-C-E NGC-20-CL-E Mittausalueet Ohjausyksikön lämpötila-alue ajoittimen lämpötila-alue Jännite Kuormitusvirta Maavuotovirta Lämpökaapelin aikahälytys eleen toimintakertojen hälytys Kämmenohjelmointilaite DigiTrace NGC-CMA-NH tai NGC-CMA-EX (räjähdysvaaralliset tilat) ja langaton Bluetooth-yhteys tai S485-liitäntä ja DigiTrace Supervisor -ohjelmisto tai DigiTrace-käyttöliittymäpääte (NGC-UIT2-OD) ja DigiTrace-ohjelmisto. C tai F, valitaan ohjelmistosta Pysyvä muisti, parametrit eivät häviä sähkökatkon tai pitkän käyttämättömän jakson jälkeen, tietojen säilyvyysaika ~10 vuotta. Tilan LED-valot seuraaville: Lämmityskaapeli, hälytys, S-485-yhteys, Bluetooth-yhteys lämmityskaapeli, hälytys, lämpötilarajoittimen laukeaminen, S-485-yhteys ja Bluetooth -80 C +700 C yhden asteen portain -60 C +599 C yhden asteen portain (vain NGC-20-CL-E) Vac 0,3 30 A ma (vikavirtasuoja (CD/ELCB) vaaditaan IEC- ja/tai paikallisten määräysten vuoksi) 1 1 x 10 6 tuntia 0 2 x 10 6 toimintakertaa Tilaustiedot DigiTrace NGC-20 -ohjausyksiköt NGC-20-C-E (räjähdysvaarallisiin tiloihin hyväksytty ohjausyksikkö ilman lämpötilarajoitinta) (2,2 kg) NGC-20-CL-E (räjähdysvaarallisiin tiloihin hyväksytty ohjausyksikkö kiinteällä lämpötilarajoittimella) (2,3 kg) DigiTrace NGC-20 -lisävarusteet Lämpötila-anturit MONI-PT /2 tai MONI-PT100-EXE-SENSO asialevy putkeen asentamista varten SB (0,5 kg) 4 / 6

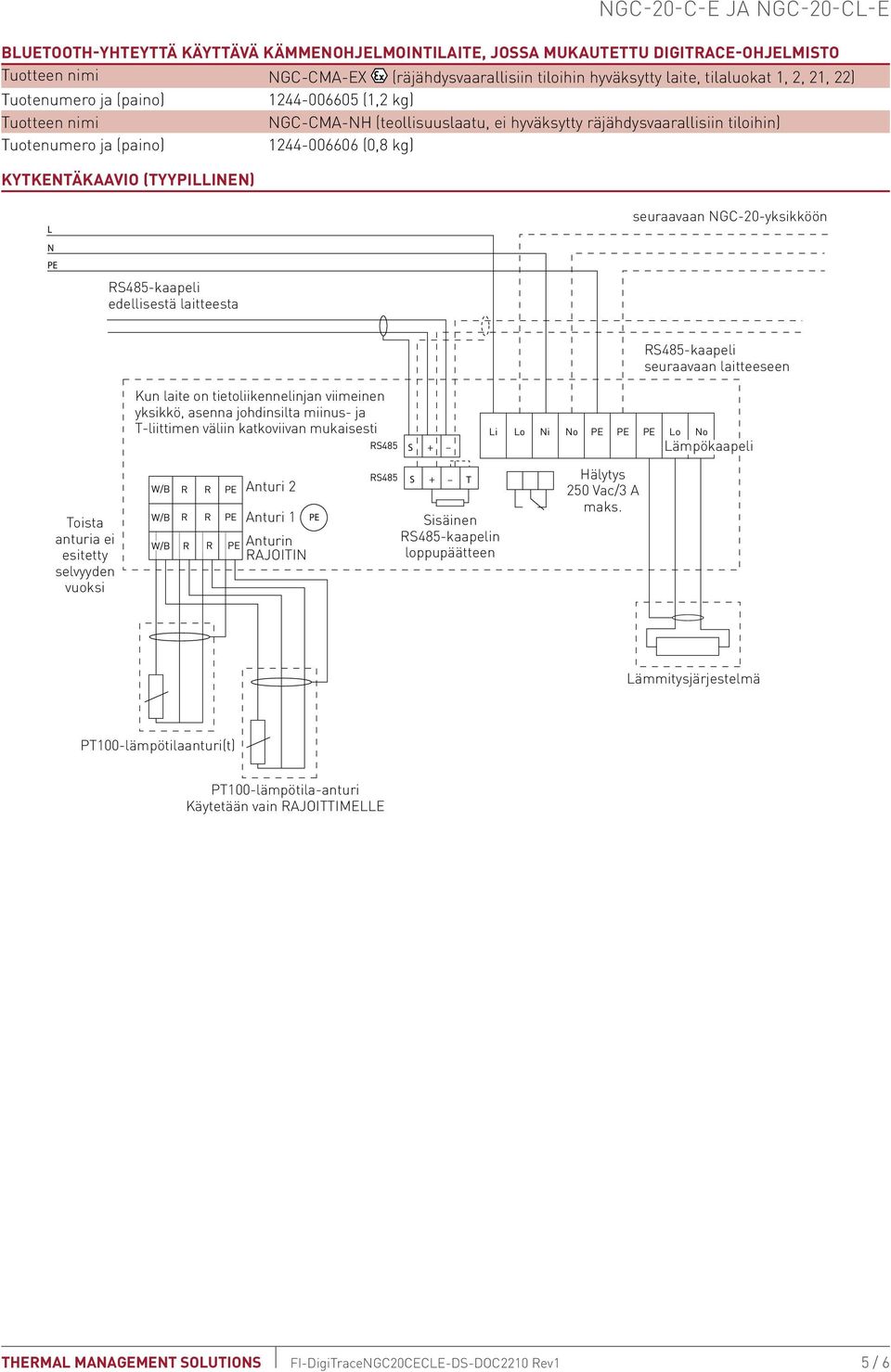

5 Bluetooth-yhteyttä käyttävä kämmenohjelmointilaite, jossa mukautettu DigiTrace-ohjelmisto NGC-CMA-EX (räjähdysvaarallisiin tiloihin hyväksytty laite, tilaluokat 1, 2, 21, 22) (1,2 kg) NGC-CMA-NH (teollisuuslaatu, ei hyväksytty räjähdysvaarallisiin tiloihin) (0,8 kg) Kytkentäkaavio (tyypillinen) L N S485-kaapeli edellisestä laitteesta seuraavaan NGC-20-yksikköön S485-kaapeli seuraavaan laitteeseen Toista anturia ei esitetty selvyyden vuoksi Kun laite on tietoliikennelinjan viimeinen yksikkö, asenna johdinsilta miinus- ja T-liittimen väliin katkoviivan mukaisesti W/B W/B W/B Anturi 2 Anturi 1 Anturin AJOITIN S485 S485 S S + + T Sisäinen S485-kaapelin loppupäätteen Li Lo Ni No Lo No Hälytys 250 Vac/3 A maks. Lämpökaapeli Lämmitysjärjestelmä PT100-lämpötilaanturi(t) PT100-lämpötila-anturi Käytetään vain AJOITTIMELLE 5 / 6

6 SUOMI Palvelukeskus (suomenkielinen) Puh Faksi All Pentair trademarks and logos are owned by Pentair. All other brand or product names are trademarks or registered marks of their respective owners. Because we are continuously improving our products and services, Pentair reserves the right to change specifications without prior notice. Pentair is an equal opportunity employer Pentair. All ights eserved. 6 / 6
