1 CLT by Stora Enso Puu maailman vanhin ja myös modernein rakennusmateriaali

2 Stora Enso The renewable materials company Stora Enso on pakkaus-, biomateriaali-, puutuote- ja paperiteollisuuden uusiutuvien tuotteiden johtava maailmanlaajuinen toimittaja. Uskomme vakaasti siihen, että kaikki tällä hetkellä valmistettavat fossiilipohjaiset materiaalit voidaan tulevaisuudessa korvata puusta peräisin olevilla materiaaleilla. Uusiutuvat, uudelleenkäytettävät ja kierrätettävät materiaalimme muodostavat perustan lukuisille innovatiivisille ratkaisuille, joiden avulla voidaan korvata fossiilisiin polttoaineisiin ja muihin uusiutumattomiin materiaaleihin perustuvia tuotteita. Koska puutuotteet varastoivat hiilidioksidia, ne tarjoavat kestävän kehityksen mukaisen ratkaisun taistelussa ilmastonmuutosta vastaan. Stora Enson tuotteet valmistetaan puusta, joka on peräisin vastuullisesti hoidetuista metsistä. Stora Enson tuotteissa käytettävän puun toimitusketjuissa käytetään alkuperän todennusjärjestelmää, jonka sertifioinnin on suorittanut riippumaton kolmas osapuoli PEFC :n ja/tai FSC :n alkuperän seurantajärjestelmän mukaisesti.

3 Ybbs an der Donaun, Bad St. Leonhardin ja Gruvönin tehtaat CLT-levyt valmistetaan Ybbs an der Donaun ja Bad St. Leonhardin (Itävalta) sekä Gruvönin (Ruotsi) tehtailla, mistä ne kuljetetaan eri puolille maailmaa. Näiden kolmen tehtaan vuosittainen tuotantokapasiteetti on noin m³, joka vastaa lähes omakotitaloa. Siten varma ja vakaa tuotanto on taattu. 2 3

4 CLT: kestävä, vastuullinen ja monipuolinen rakennusmateriaali Yhä useammin tunnustetaan, että puun käyttö rakennusmateriaalina tuo hyötyä ympäristölle sekä tarjoaa myös rakennusteknisiä etuja. Luonnonvarojen säästämisen lisääntyvä merkitys ja tekninen kehitys tukevat ihmiskunnan vanhimman rakennusmateriaalin paluuta valokeilaan. Sertifiointi laadun ja ympäristön puolesta Me uskomme kestävään ja energiatehokkaaseen rakentamiseen niin julkisella kuin yksityisellä sektorilla. Tärkeimmällä raaka-aineellamme, puulla, on lukuisia etuja muihin, uusiutumattomista lähteistä peräisin oleviin materiaaleihin nähden. Puu on uusiutuva materiaali, joka voidaan kierrättää sekä hyödyntää elinkaarensa lopussa bioenergiana. Puuhun sitoutuneen hiilen ansiosta puutuotteet tarjoavat kestävän kehityksen mukaisen ratkaisun taistelussa ilmastonmuutosta vastaan. Stora Enson tuotteet valmistetaan vastuullisesti valitusta puuraaka-aineesta. Stora Enso Wood Products Divisionin tehtaiden käyttämän puun toimitusketju on varmistettu puun jäljitettävyysjärjestelmän avulla, jonka sertifioinnin on suorittanut kolmas osapuoli PEFC :n tai tuotantoketjua koskevan FSC -sertifiointijärjestelmän tai molempien järjestelmien mukaisesti. Asetamme itsellemme jatkuvasti yhä korkeampia tavoitteita materiaali- ja energiatehokkuuden edistämiseksi. Parhaiden mahdollisten operatiivisten ja liiketoiminnallisten tulosten saavuttamiseksi käytämme integroitua hallintajärjestelmää, jolle on myönnetty sertifikaatit laadun (ISO 9001), ympäristöasioiden (ISO 14001), energiatehokkuuden (ISO ) ja turvallisuuden (OHSAS 18001) alueilla.

5 Luonnollinen kiertokulku: puuta voidaan kierrättää yhä uudelleen ja uudelleen happi auringonvalo veden ja ravinteiden kiertokulku hiilidioksidi uusiutuva metsä puu ja kuitu puutuotteet saha sivutuotteet energia talonrakennus rakennusmateriaalit kierrätys ja uusiokäyttö raaka-aineena sähkön- ja lämmöntuotantolaitos Uusiutuva puu materiaalina syntyy vastuullisesti hoidetuissa metsissä auringon energian vaikutuksesta. Puut sitovat kasvaessaan ilmakehän hiilidioksidia, joka varastoituu puutuotteisiin pitkäksi aikaa. Elinkaarensa lopussa puutuotteet voidaan käyttää uudelleen, kierrättää tai hyödyntää bioperäisen energian tuotannossa, jolloin puuhun sitoutunut hiilidioksidi vapautuu ilmakehään ja puut hyödyntävät sitä kasvaessaan. 4 5

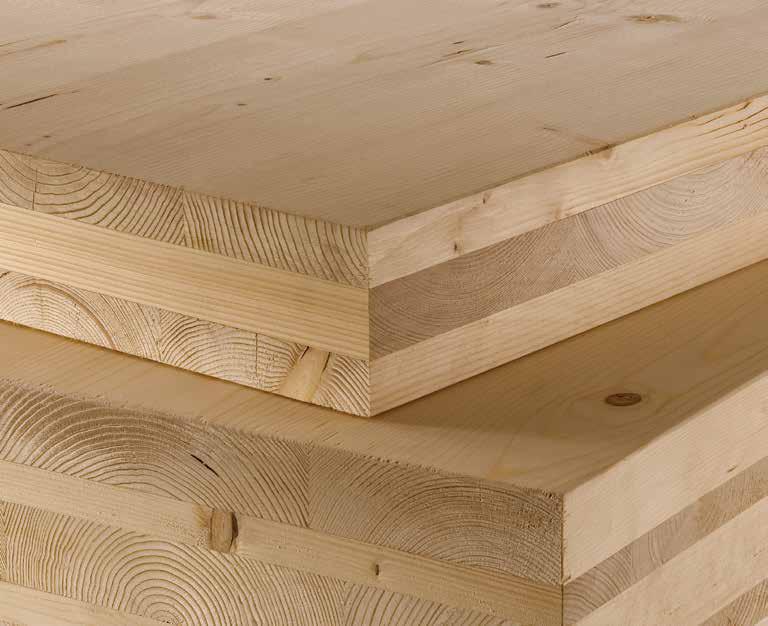

6 CLT Cross Laminated Timber CLT-levyt ovat massiivipuusta valmistettuja rakennusmateriaaleja, jotka koostuvat vähintään kolmesta ristikkäin liimatusta lamelli- eli puulevykerroksesta. Vähintään viidestä kerroksesta koostuvat CLT-levyt voivat sisältää myös keskikerroksia (poikittaisia kerroksia), joissa ei ole kapean sivun liimausta. CLT:tä valmistetaan tällä hetkellä 2,95 16,00 m:n suuruisina levyinä, mutta pyynnöstä on saatavana myös yli 2,95 m:n levyisiä levyjä. CLT-levyt koostuvat useista kerroksista ja saatavilla on useita eri paksuuksia. Lamellit on liitetty toisiinsa tarkasti valituilla, kulloisiinkin käyttötarkoituksiin soveltuvilla liimoilla. CLT-tuotteet ovat pitkäikäisiä ja niiden käyttö ja hävittäminen on turvallista. Jotta huoneilmaan vapautuville päästöille asetetut tiukat vaatimukset täyttyvät, tuotteemme testataan jatkuvasti. Myös rakennussuunnittelun, tyylin ja arkkitehtuurin suhteen CLT tarjoaa lähes rajoittamattomat mahdollisuudet. Se soveltuu käytettäväksi niin ulko- kuin sisäseinien sekä myös kattojen ja välipohjien rakennusmateriaalina. CLT-levyt jakavat kuormat kahteen suuntaan, mikä tarjoaa arkkitehtuurille ja rakentamiselle loputtomasti mahdollisuuksia. Siksi niitä käytetään yhä useammin pientaloissa ja kerrostaloissa sekä kaupallisissa ja teollisissa rakennuksissa. Koska CLT-levyt kestävät hyvin staattista kuormitusta ja niiden kantokyky suhteessa omapainoon on erittäin hyvä, ovat ne yhä suositumpia materiaaleja autokatoksissa, pienrakentamisessa, puukomposiitista valmistetuissa sisäkatoissa sekä monissa muissa kohteissa. Lisää tilaa elämiseen Yksi CLT:n eduista on sen tilaa säästävä mitoitus. CLT-rakenteiset ulko- ja sisäseinät ovat huomattavasti ohuempia kuin esimerkiksi tiiliseinät. CLT-rakenteiset talot tarjoavat keskimäärin jopa 6 10 prosenttia enemmän asuintilaa*. Loputtomat mahdollisuudet CLT on äärimmäisen monipuolinen materiaali, joka sopii täydellisesti yhteen muiden rakennusmateriaalien kanssa. * perustuen 100 m²:n suuruiseen asuntoon

7 Tekniset tiedot Käyttötarkoitus Enimmäisleveys Enimmäispituus Enimmäispaksuus Kerrosrakenne Työstö Puulajit seinien, kattojen ja välipohjien runkorakennusmateriaali 2,95 m (pyynnöstä jopa 4,00 m:iin asti) 16,00 m 350 mm (hyväksynnän ETA 14/0349 mukaan) 3, 5, 7 tai 8 kerrosta CNC-konetyöstö kuusi, mänty Kosteuspitoisuus 10 % ± 2 % Pintalaadut Pinta Paino NVI (ei-näkyvä), IVI (teollinen näkyvä) ja VI (näkyvä) kaikki pintalaadut on hiottu molemmin puolin n. 470 kg/m³ CLT (käytetystä puulajista riippuen) Vesihöyrynvastus µ Lämmönjohtavuus Ominaislämpökapasiteetti c p 0,13 W/(mK) J/(kgK) Hyötyluokka Standardin EN mukaan käytettävissä käyttöluokissa 1 ja

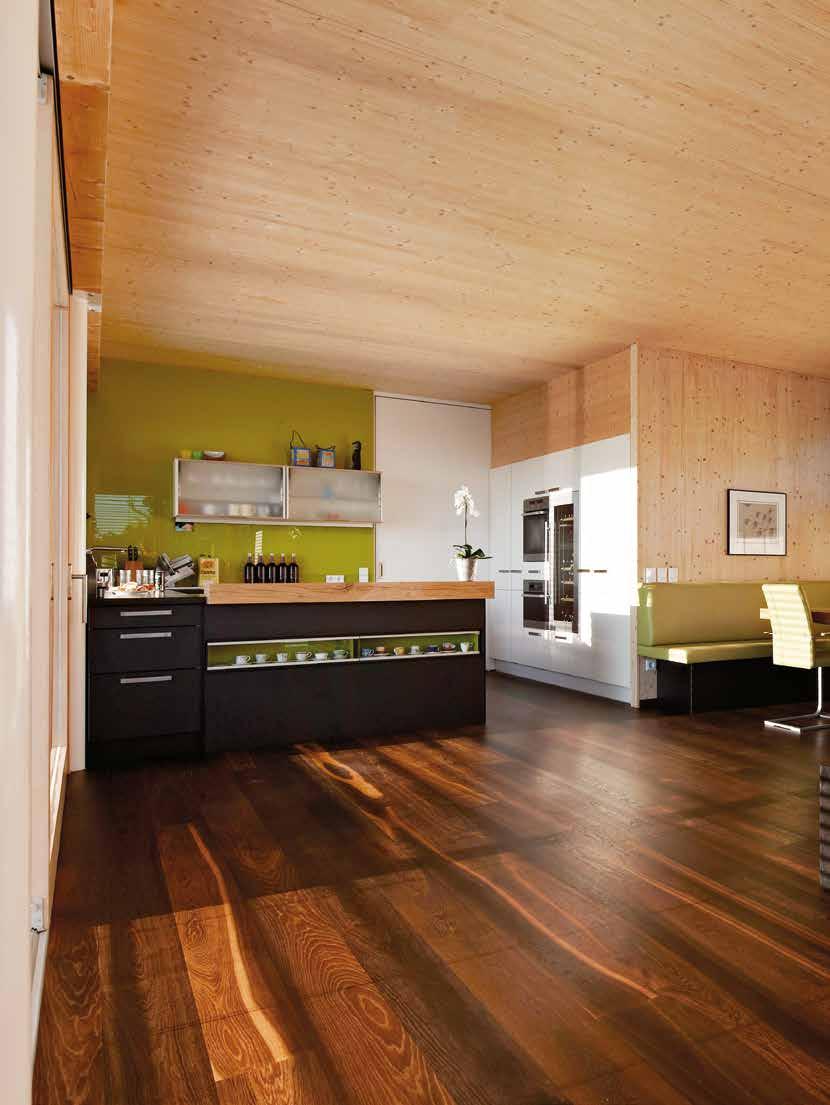

8 Asennusvalmiit CLT-levyt Räätälöidyt ja valmiiksi aukotetut, asennusvalmiit CLT-levyt kuljetetaan suoraan tehtaalta työmaalle rakennusyrityksen asennettavaksi. Korkea esivalmistusaste vähentää merkittävästi koko rakennusprojektiin käytettävää aikaa ja rahaa. Visuaalisesti näyttävä Kestävän kehityksen mukaan valmistettu, huolella jalostettu ja taidolla työstetty materiaali täyttää puurakentamisen tiukimmatkin laatuvaatimukset. CLT-levyjen pintalaadut ovat näkyvä, teollinen näkyvä ja ei-näkyvä. Pinta on laadusta riippumatta aina hiottu. Yksittäiset lamellit lajitellaan Stora Enson määrittämien kriteerien mukaan.

9 8 9

10 Vastuullista rakentamista Maailmassa tarvitaan uudenlaista lähestymistapaa materiaaleihin. Rakennussektorin osuus maailmanlaajuisesti jatkuvasti kasvavasta materiaalinkäytöstä on tällä hetkellä 40 %. Maailmanlaajuisesti on odotettavissa, että rakennusten pinta-ala tulee vuoteen 2050 mennessä kasvamaan yli kaksinkertaiseksi ja että rakennusten korjaus- ja laajennustarve tulee väestönkasvun myötä lisääntymään. Rakennusten arvoketjujen ja käytön energiatehokkuudelle asetetaan jatkuvasti yhä tiukempia vaatimuksia. Tässä kohtaa puu tulee mukaan peliin: puu uusiutuvana ja ilmastoystävällisenä materiaalina tarjoaa kestävän kehityksen mukaisen vaihtoehdon luonnonvarojen säästämiselle, ja siten se on arvokas niin rakennusten arvonlisäketjulle kuin myös koko yhteiskunnalle. Puu, tulevaisuuden materiaali Käyttämämme puu on peräisin kestävästi hoidetuista eurooppalaisista metsistä, joiden kehityksessä on viimeisen 60 vuoden ajan kiinnitetty huomiota pinta-alaan ja kasvuun. Tänä päivänä Itävallan metsissä kasvaa 1,5 tunnin aikana niin paljon puuta, että se riittää 100 omakotitalon rakentamiseen. Suojelemalla metsien terveyttä, elinvoimaisuutta ja biologista monimuotoisuutta varmistetaan, että puuta riittää myös tuleville sukupolville. Lisäämällä puun käyttöä voimme lisätä hiilidioksidin varastoitumista kasvaviin metsiin ja hidastaa ilmaston lämpenemistä. Tuleville sukupolville Tuotannon huolellisen suunnittelun avulla varmistamme CLT-levyjen valmistuksessa käytettävien raaka-aineiden ja energian mahdollisimman tehokkaan hyödyntämisen ja luonnonvarojen säästämisen. CLT-levyjen huolellisen suunnittelun, rakenteen ja esivalmistuksen ansiosta rakentaminen voidaan toteuttaa nopeasti ja resurssitehokkaasti, ja uusien rakennusten asukkaille voidaan tarjota ekologinen ja terveellinen elinympäristö pitkäksi aikaa. Rakentajille, asukkaille ja yhteiskunnalle tämä tarjoaa pitkäaikaista lisäarvoa ja kestävän kehityksen mukaista asumista. Ympäristöä suojellen Esivalmistetut, käyttötarkoitukseen sovitetut CLT-materiaalit ja Stora Enson rakenneratkaisut nopeuttavat ja helpottavat rakentamista ja vähentävät siten rakentamisesta naapurustolle aiheutuvaa häiriötä. Itse rakennustyömaalla materiaalin ja energian tarve on vähäisempää. Rakennuksen käytön aikana puun erinomaiset termiset ominaisuudet vähentävät lämmitykseen ja jäähdytykseen käytettävää energiaa. Elinkaarensa lopussa CLT voidaan käyttää uudelleen, kierrättää tai hyödyntää bioenergian tuotannossa.

11 Pienin hiilijalanjälki muihin rakennusmateriaaleihin verrattuna kuumasinkitty teräs kevytbetoniharkko (lecaharkko) höyrykarkaistu kevytbetoni (Siporex) tiili betoni puu Lähde: Puuinfo, Rakennustiedon RT-ympäristöselosteet valmistuksen aiheuttamat hiilidioksidipäästöt (g/kg) tuotteeseen varastoitunut hiilidioksidi (g/kg) 10 11

12 Erinomainen kaikilla osa-alueilla CLT:n ominaisuudet ovat erinomaiset jopa niillä osa-alueilla, joilla sitä vähiten odotetaan. Miellyttävä ja terveellinen sisäilma Massiivipuu imee kosteutta huoneilmasta, ja luovuttaa sitä takaisin sisäilman kuivuessa. Siksi massiivipuurakenteet parantavat sisäilman laatua ja ovat ihanteellinen valinta kaikille, jotka arvostavat terveellistä ja miellyttävää sisäilmaa. Turvallinen jopa järkkyvällä maaperällä Rakenteellisen lujuuden ja joustavuuden ansiosta CLT-levyt sopivat hyvin myös maanjäristysalueille. Koska massiivipuu on betonia kevyempää, rakennuksen paino ei lisää värähtelyä.

13 CLT:n edut CLT on tulevaisuuden rakennusmateriaali, joka tarjoaa monia etuja tavanomaisiin rakennusmateriaaleihin verrattuna: korkea esivalmistusaste, lyhyempi pystytysaika ja helppo asennus CLT:tä käyttämällä jopa 10 % enemmän asuintilaa* CLT on kevyempää kuin betoni tai tiili ekologinen ja kestävän kehityksen mukainen rakennustapa vähentää ilmaston lämpenemistä miellyttävä ja terveellinen sisäilma erinomainen palonkestävyys hyvät äänen- ja lämmöneristysominaisuudet erinomaiset rakenteelliset ominaisuudet ja kuiva rakennusmenetelmä soveltuu maanjäristysalueille kestävän kehityksen mukainen, sertifioitu rakennusmateriaali * perustuen 100 m²:n suuruiseen asuntoon Erinomaiset rakenteelliset ominaisuudet CLT-levyjen erittäin suuri rakenteellinen lujuus avaa puurakentamisessa uusia mahdollisuuksia arkkitehtuurille ja muotoilulle. Koska CLT-levyt koostuvat ristikkäin liimatuista lamelli- eli puulevykerroksista, kuormat jakautuvat kahteen suuntaan. CLT-tuotteilla voidaan toteuttaa jopa pilarittomia ulokkeita ja pistetuettuja rakenteita. CLT:n rakenteellinen jäykkyys lisää myös rakennuksen jäykkyyttä. Paloturvallisuus Massiivipuun palonkestävyys on luultua parempi. CLT:n kosteuspitoisuus on noin 12 %. Jotta puu syttyy, sen sisältämän veden on ensin haihduttava. Lisäksi pinnan hiiltyminen suojelee sisempiä CLT-kerroksia, joten massiivipuinen rakenne ei romahda palossa. Todistaaksemme tämän pyysimme itävaltalaista tutkimuslaitosta Holzforschung Austriaa testaamaan CLT:n palonkestävyyden. Tulokset puhuvat puolestaan: CLT:n palonkestävyys on erinomainen. Luokitusraportit ovat saatavilla verkkosivuiltamme

14 CLT Live Sijainti: Žamberk (Tšekki) Arkkitehti: MgA. Přemysl Kokeš Yhteistyökumppani: Mirhaus Käytetty CLT: 127 m³ CLT:hen sitoutunut hiilidioksidi: 371 t CLT tarjoaa lähes rajattomasti mahdollisuuksia, joten se soveltuu käytettäväksi niin passiivitalojen standardeja noudattavissa pientaloissa kuin myös lastentarharakennuksissa ja teollisuushalleissa. Jo vuosien ajan olemme olleet mukana urbaanirakentamisessa eli monikerroksisten puutalojen, kuten asuin- ja toimistorakennusten ja hotellien rakentamisessa. Pientalot Žamberk (Tšekki) Pohjapiirustukselle asetetuista tiukoista vaatimuksista huolimatta tämän Žamberkissa (Tšekki) toteutetun projektin tilasuunnitelma kyettiin toteuttamaan optimaalisesti. Asuintilojen luonnonläheisen tunnelman aikaansaamiseksi rakennuksessa haluttiin käyttää mahdollisimman paljon näkyviä CLT-pintoja. Puun ja puumateriaalien lähes yksinomaisen käytön, koko rakennuksen puupintojen näkyvyyden ja rakennusrungon hyvin valitun suuntauksen ansiosta kohteelle on myönnetty jopa arkkitehtuuripalkinto.

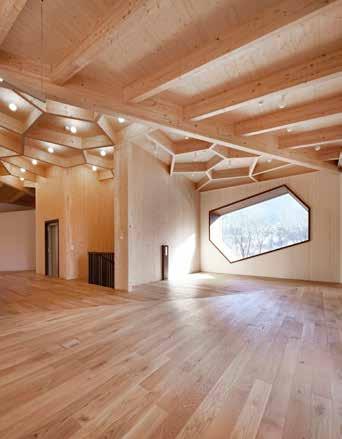

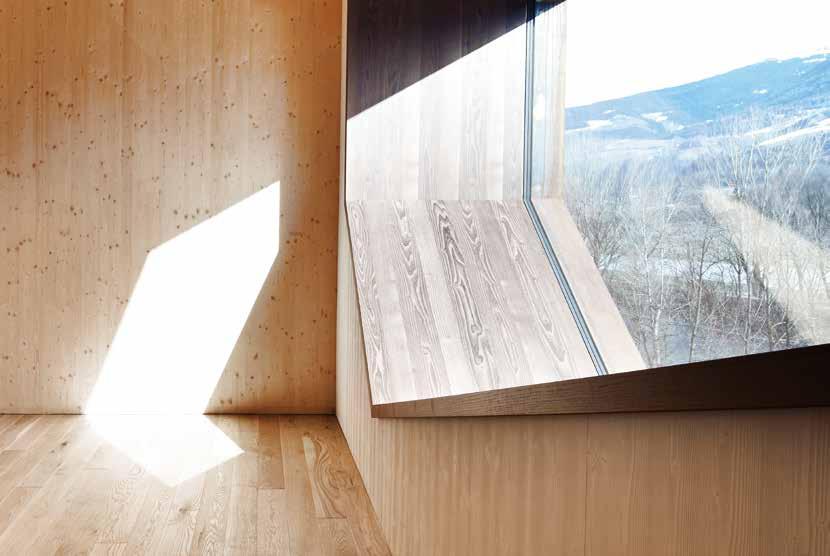

15 Kaupalliset ja teolliset rakennukset Sijainti: Bressanone (Italia) Arkkitehti: Sandy Attia ja Arch. Matteo Scagnol Yhteistyökumppani: Damiani Holz & Co S.p.a. Käytetty CLT: 90 m³ CLT:hen sitoutunut hiilidioksidi: 263 t LignoAlpin toimistorakennus, Bressanone (Italia) LignoAlpin toimistorakennus näyttää jo ulkoapäin erittäin innovatiiviselta ja vaikuttavalta. CLT:stä rakennettu portaikko, hissikuilu ja sisääntuloaula ovat osoitus materiaalin monipuolisuudesta. Kiehtova sisutusarkkitehtuuri vie kävijän tutkimusmatkalle luonnollisen puurakentamisen maailmaan. LignoAlpin kommentti: Rakkaus puuhun sekä ymmärrys siitä, että terveellinen ja energiatehokas tapa asua palvelevat parhaiten ihmisiä, ovat keskeinen osa jokapäiväistä työtämme

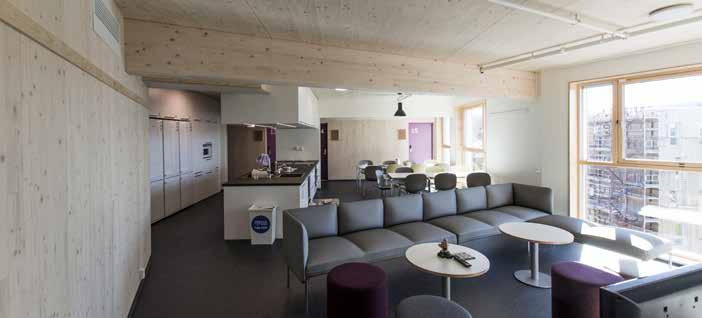

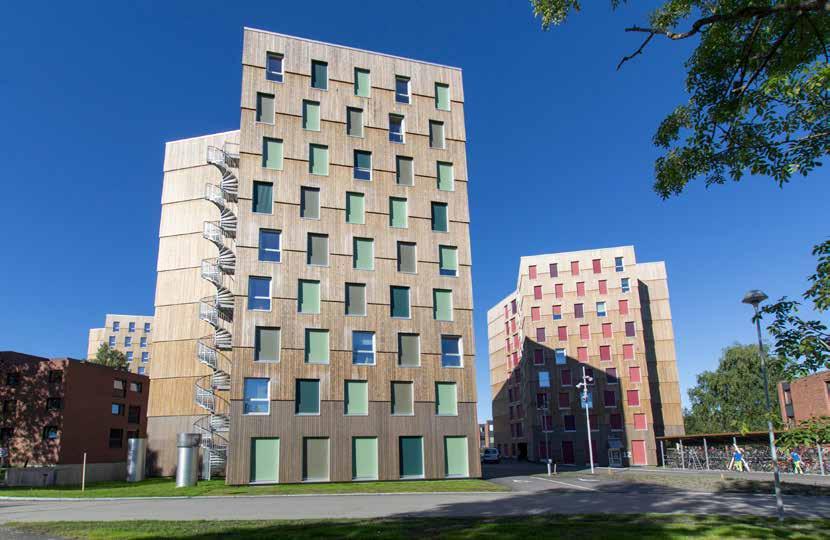

16 Sijainti: Trondheim (Norja) Arkkitehti: Tormad Raen AT Plan ja Arkitektur AS Yhteistyökumppani: Woodcon Käytetty CLT: m³ CLT:hen sitoutunut hiilidioksidi: t Kerrostalot Opiskelija-asuntola, Trondheim (Norja) Trondheimissa sijaitseva uusi opiskelija-asuntolakompleksi Moholt 50/50 koostuu viidestä 9-kerroksisesta rakennuksesta, jotka on rakennettu Stora Enson CLT-elementeistä. Projektissa käytettiin m³ CLT-levyjä, jotka toimitettiin Trondheimiin 75 kuorma-autolla ja 50 rautatievaunulla Stora Enson Ybbsin (Itävalta) tehtaalta. Opiskelija-asuntoloiden lisäksi rakennettiin myös kirjasto- ja lastentarharakennukset. Rakentaminen kesti yhteensä noin 9 kuukautta ja se toteutettiin yhdessä yhteistyökumppanimme Woodconin kanssa.

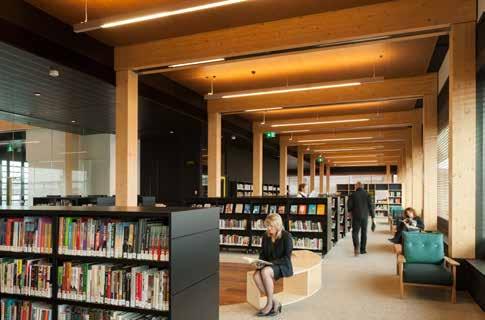

17 Julkiset rakennukset Library at the Dock, Melbourne (Australia) Ensimmäinen CLT:stä rakennettu julkinen rakennus on Melbournessa (Australia) sijaitseva Library at the Dock. Tämä Victoria Harbourin kirjasto on arkkitehtoninen helmi, joka täyttää kaikki kestävälle kehitykselle asetetut vaatimukset, minkä ansiosta Australian Green Building Council on myöntänyt kohteelle arvostetun Six Star Green Star -luokituksen. Kirjasto on osa alueen laajempaa infrastruktuurihanketta ja sen rakennustyöt saatiin päätökseen toukokuussa Sijainti: Melbourne (Australia) Arkkitehti: Clare Design and Hayball Yhteistyökumppani: Lend Lease Käytetty CLT: 574 m³ CLT:hen sitoutunut hiilidioksidi: t 16 17

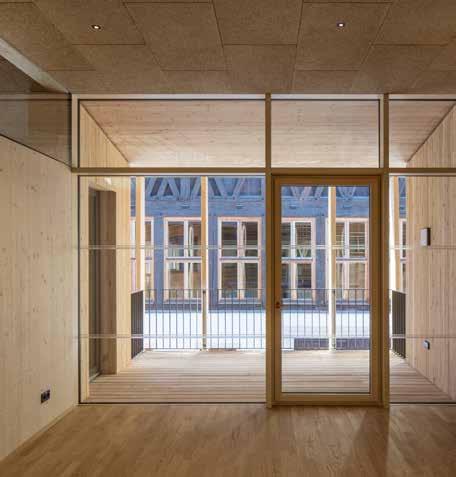

18 Kaupalliset ja teolliset rakennukset Sijainti: Maishofen (Itävalta) Arkkitehti: sps architekten zt gmbh Yhteistyökumppani: Innovaholz GmbH; DMH Käytetty CLT: 169 m³ CLT:hen sitoutunut hiilidioksidi: 493 t Maatalouskeskus, Maishofen (Itävalta) Tässä CLT-projektissa tukevaa rakennusrunkoa ympäröivät suorakulmion muotoiset pilarit, jotka tuovat rakennukseen erityistä ulottuvuutta. Maatalouskeskuksessa on kaksikerroksinen sisäänkäyntiaula, josta on pääsy ensimmäisessä kerroksessa sijaitsevan Maschinenringin ja toisessa kerroksessa sijaitsevan maaseutuelinkeinopiirin toimitiloihin.

19 CLT:n vakiorakenteet C-levyt Päällimmäisten kerrosten syysuunta on aina sama valmistusleveyden kanssa. Paksuus [mm] Levytyyppi [ ] Kerroksia [ ] Kerrosrakenne [mm] C *** L C *** L C *** L C *** 160 C5s C5s C5s C5s C5s C3s C3s C3s C3s C3s C3s C3s valmistuspituus C3s C5s valmistusleveys L-levyt Päällimmäisten kerrosten syysuunta on aina vastakkainen valmistusleveyden kanssa. valmistuspituus valmistusleveys Paksuus [mm] Levytyyppi [ ] Kerroksia [ ] Kerrosrakenne [mm] L C L C L C L 320 L8s-2** L8s-2** L7s-2* L7s-2* L7s-2* L7s-2* L7s L7s L7s L5s-2* L5s L5s L5s L5s L5s L5s L5s L3s L3s L3s L3s L3s L3s L3s L3s L5s L5s-2* L7s L7s-2* L8s-2** * kaksi pintalamellia on suunnattu jännevälin suuntaisesti (elementin pituussuuntaan) ** kaksi pintalamellia ja keskilamellit on suunnattu jännevälin suuntaisesti (elementin pituussuuntaan) *** C-levyissä hionnan suunta on suorassa kulmassa syihin nähden Valmistusleveydet: 245 cm, 275 cm, 295 cm Valmistuspituudet: 10 cm:n välein (vähimmäispituus 8,00 m ja enimmäispituus 16,00 m) 18 19
