1 Mauri Karoma Tilapalvelut-liikelaitos PL ESPOON KAUPUNKI tiedoksi: ROOSALIINAN PÄIVÄKOTI, ESPOO RAKENNE- JA ILMANVAIHTOTEKNINEN KATSASTUS Roosaliinan päiväkotirakennukseen on tehty rakenne- ja talotekninen katsastus Katsastuksella tarkoitetaan pääasiassa aistinvaraisesti suoritettua sisäilmapainotteista kuntoarviota. Katsastus on tehty tiloihin, joista on tullut Espoon kaupungille käyttäjäpalautetta sisäilman laadusta. Katsastettuja tiloja ovat olleet Silmut-tilat , Käpyset-tilat johtajan toimisto 121, monitoimisali 125, palvelukeittiö 129, iltakeittiö 144, Pisarat-ryhmien tilat , ateljee 221, Auringot-ryhmien tilat ja Kaarnat-tilat sekä niitä ympäröivät rakenneosat ja ilmanvaihtolaitteet. Katsastuksen tekivät Elisa Koskinen ja Kaj Karumaa. Katsastuksessa oli mukana kiinteistönhoitajan sijainen ja varajohtaja Heidi Hämäläinen. Sisäilman olosuhdeseuranta ja paine-eroseurantaa sisätilojen ja ulkoilman välillä tehtiin välisenä aikana. Käyttäjäpalaute sisäilman laadusta on kirjattu loppuvuodesta 2017 GM-järjestelmän sisäilmasto-olosuhdelomakkeeseen. Ennen kohdekäyntiä päiväkoti toimitti listan tiloista, joissa on koettu ongelmia ilmanvaihdon riittävyydessä, lämpötilassa tai vedon tuntemuksia. GM-lomakkeessa on ilmoitettu, että 4 hlö:ä on kokenut silmäoireita. Sisäilma on ollut raskas ja kuuma etenkin Aurinkojen ja Pisaroiden tiloissa. Varastossa 206 on ollut mädän hajua. Työntekijöiden määrä on noin 20 ja muiden käyttäjien määrä on 105. Kaksi kerroksinen päiväkotirakennus on valmistunut vuonna Rakennetyypit Pontek Oy vuoden 2010 rakennesuunnitelmien mukaan ovat yleensä - alapohjat maanvaraisia teräsbetonilaattoja - kantavat välipohjat ontelolaattarakenteisia - yläpohjat yleensä kantava ontelolaattarakenne, jossa vesikatteena on bitumikermi - lipparakenteen kohdalla on yläpohjassa teräsrunkorakenne ja bitumikermikate - varaston kohdalla on yläpohjassa paikalla valettu teräsbetonilaatta - maanvastaiset ulkoseinät ovat paikalla valettuja teräsbetoniseiniä, joissa on ulkopinnassa vedeneristys ja EPS-eriste (US1) - ulkoseinät yleensä ovat sisäpuolelta maalattuja teräsbetoniseiniä, joissa on eristeenä mineraalivillaeriste ja kolmikerrosrapattu julkisivumuuraus tai puuverhoilu (US2, US3) - sokkelit ovat teräsbetonisia kuorielementtejä (US4) - peltiverhoillut ulkoseinissä on sisäkuorena teräsbetoni (US5A, US5B) Tiloja palvelee koneellinen tulo- ja poistoilmanvaihto. 1 (19) S wec o Ilm alanportti 2 FI Helsinki, p (0) Sweco Asiantuntijapalvelut Oy Reg.no Reg. Office Helsinki Sweco Groupin jäsen

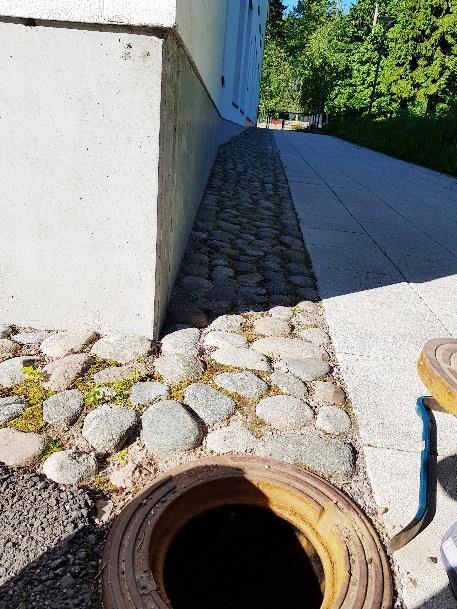

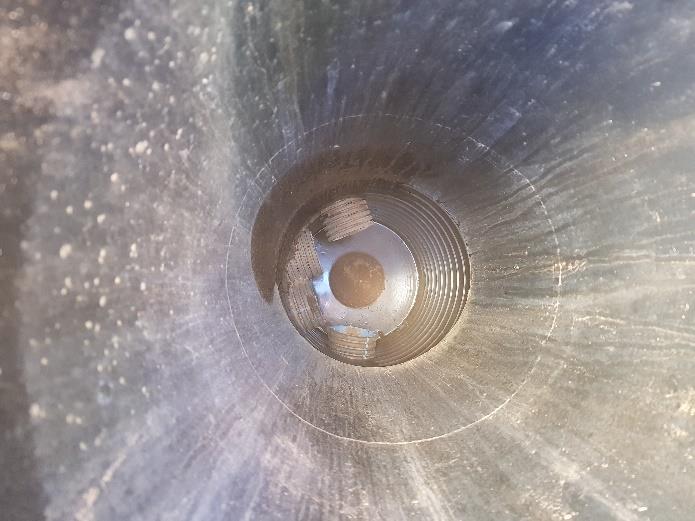

2 1 RAKENNETEKNINEN TARKASTUS 1.1 Kuivatusosat, salaojat, salaojakaivot - Rakennuksessa on salaojitus. Rakennuksen sisäpuolisissa rakenteissa ei todettu viitteitä alapohjan ja ulkoseinien alaosien kastumisesta. Salaojan tarkastuskaivo avattiin pistokoeluontoisesti toimiston 121 puoleiselta julkisivulta. Vedenpinnan taso oli oikeaoppisesti salaojaputken alapinnan tasolla. Salaojajärjestelmän korkotasoa suhteessa alapohjarakenteeseen ei tarkastettu tämän arvion yhteydessä. Kuvat 1 ja 2. Salaojien toimivuudessa ei ollut huomautettavaa 1.2 Päällysteet, pintavesien poisjohtaminen - Rakennuksen vierustoilla on betonilaatta- ja seulanpääkivetystä, kivituhkaa, turvehiekkaa ja teräsbetonilaattaa. Päällysteiden kunnossa ei ollut huomautettavaa. Piha-alueiden huolto- ja kunnostus mm. sammaleiden poisto on tehtävä vuosittain huolto-ohjelman mukaisesti. - Pintavesien lammikoitumista on havaittu kiinteistöhoitajan ja varajohtajan mukaan sisäpihalla tilan 108 julkisivun nurkalla. Maanpinta ei todennäköisesti kallistu tarpeeksi sadevesikaivoa päin. Veden lammikoitumisen estäminen edellyttää maanpinnan muotoilua. Pintavesien lammikoitumisesta piha-alueelle ei arvioida olevan vaikutusta rakennuksen rakenteiden kosteustekniseen toimivuuteen tai sisäilmaan, mutta lammikoituminen haittaa päiväkodin kulkua ja talvisin se voi aiheuttaa liukastumisvaaran. 2 (19)

3 Kuva 3. Piha-alueella havaittu lammikoitumiskohta. 1.3 Perustukset, perusmuurit - Perustusten painumisesta ei ollut viitteitä. Sokkelibetoneissa ei ollut halkeamia. Sokkelien kuorielementtien saumausten kunnossa ei ollut huomautettavaa Kuva 4. Sokkeleissa ei ollut havaittavissa halkeamia tai rapautumia. 3 (19)

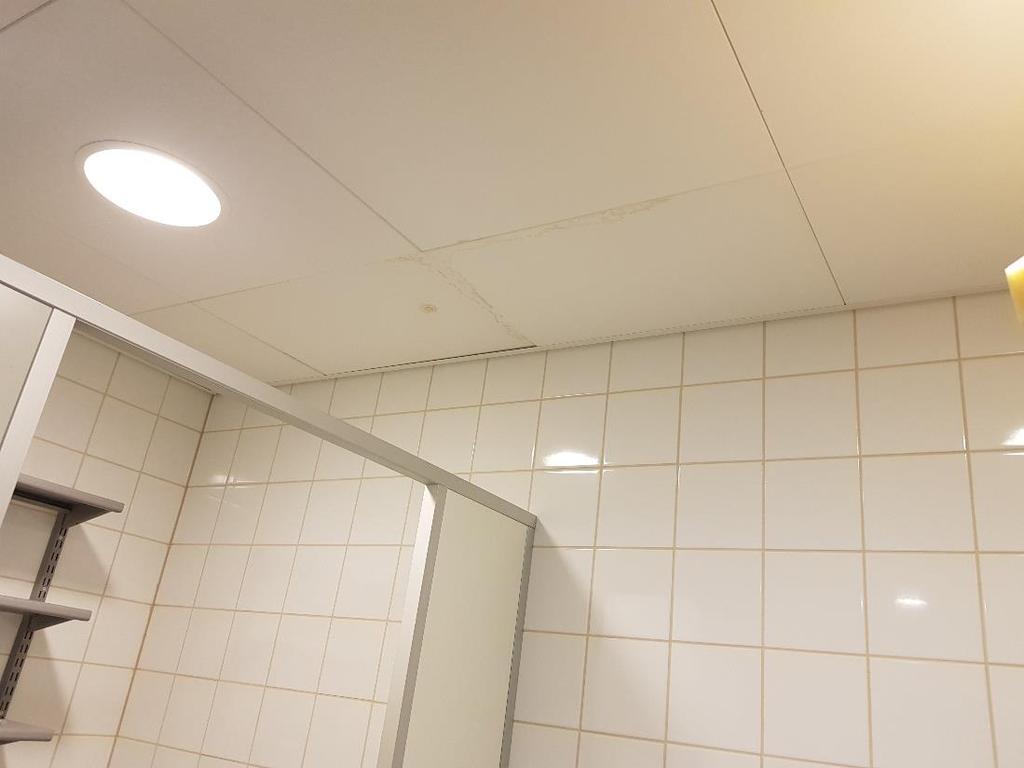

4 1.4 Alapohjat - Päiväkotitiloissa on pääosin muovimattolattiapinnat. Lattiapintojen kunto on yleisesti hyvä. Lattiapinnoilla ei todettu kosteuden aiheuttamia vauriojälkiä eikä kohonneita pintakosteuslukuarvoja. - Rakenteiden ilmatiiveyden selvittäminen on suositeltava tehdä ennen seuraava pintaremonttivaihetta (teknisen käyttöiän mukaan arviolta vuonna 2032). Tilojen käyttäjäpalaute on painottunut ilmanvaihdon riittämättömyyden tuntemuksiin, joten rakenteiden ilmatiiveyden selvittämistä ei arvioida kiireelliseksi. 1.5 Runko, kantavat seinät - Rakennuksen betonirakenteisessa rungossa ei havaittu näkyviltä osin muodonmuutoksia, jotka voisivat viitata kantavuuden heikentymiseen. 1.6 Välipohjat, yläpohjat - Vesivuotoja on havaittu Pisaroiden pesuhuoneessa 224 alakattolevyn pinnassa noin 1 m 2 alueella. Muutoin vesivuotoja ei ole todettu sisätiloissa. Pesuhuoneen 224 vesivuodon laajuus ja syy eivät ole selvillä. Alakattolevy ei ollut irrotettavissa kohdekäynnin aikana. Vesivuodon syy ja rakennepintojen kosteustekninen kunto on suositeltava selvittää avaamalla alakattolevy urakoitsijan toimesta. - Kuva 5. Pesuhuoneen 224 alakattolevyissä on kosteusjälkiä. 4 (19)

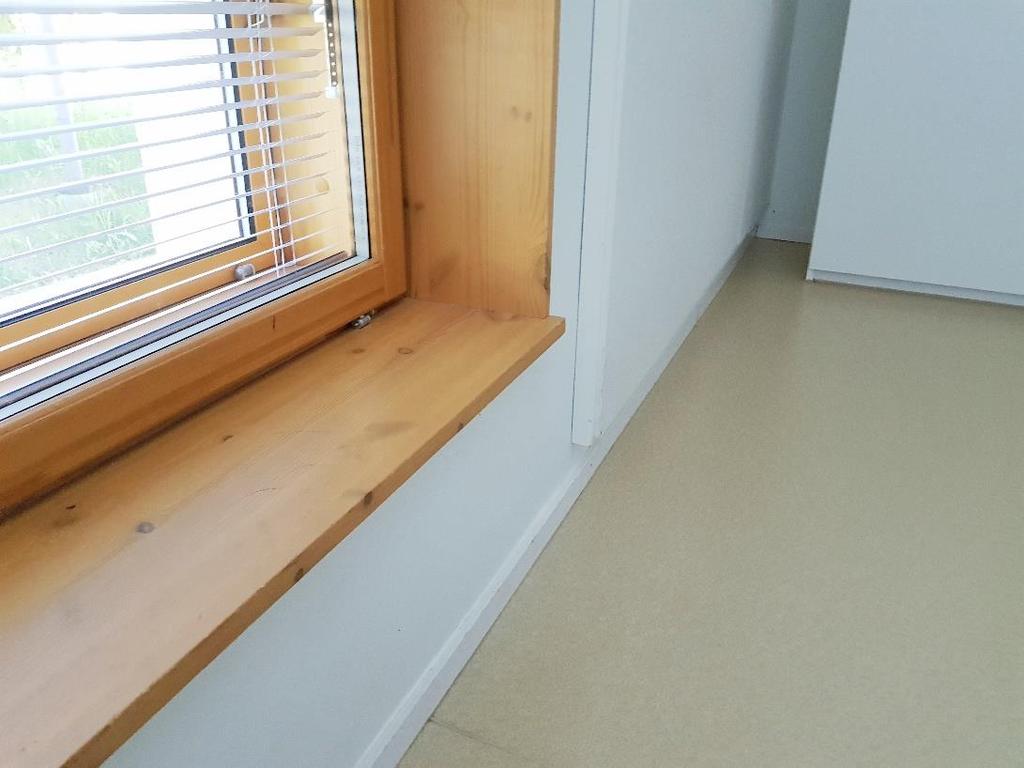

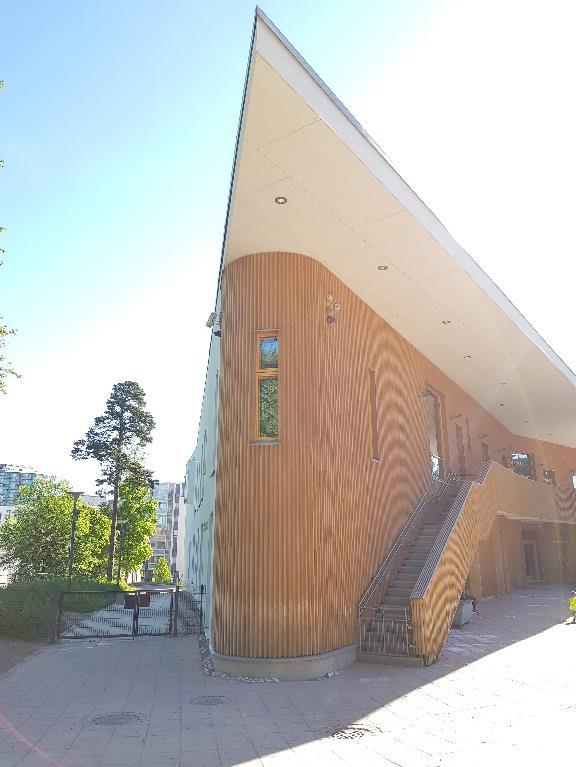

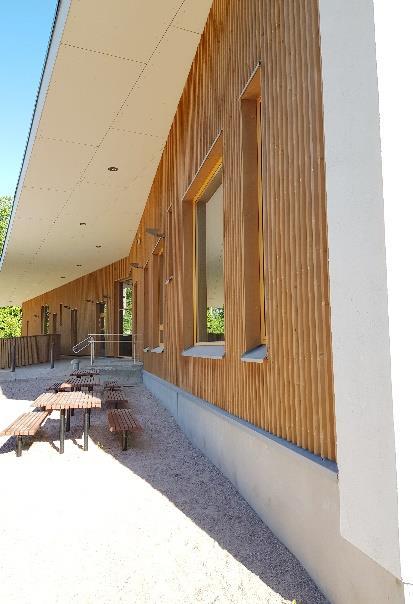

5 1.7 Ulkoseinät, julkisivut - Julkisivujen rappausten ja puupaneloinnin kunnossa ei ollut huomautettavaa. - Ulkoseinien sisäpinnoilla ei ole todettu kosteuden aiheuttamia vauriojälkiä. - Ulkoseinien ilmatiiveyden varmistamiselle ja tiivistystarpeen arvioinnille ei nähdä erityistä kiireellisyyttä käyttäjäkokemusten perusteella. Kuva 6. Puupaneloitujen julkisivujen kosteusteknisessä kunnossa ei ole huomautettavaa. Kuva 7. Rapattujen julkisivujen kosteusteknisessä kunnossa ei ole huomautettavaa. 5 (19)

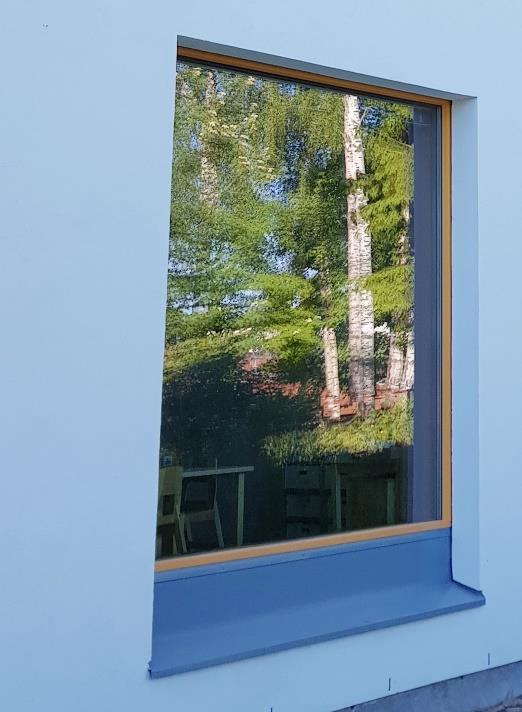

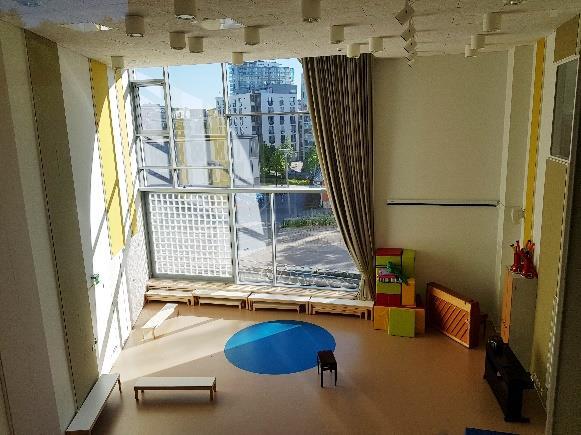

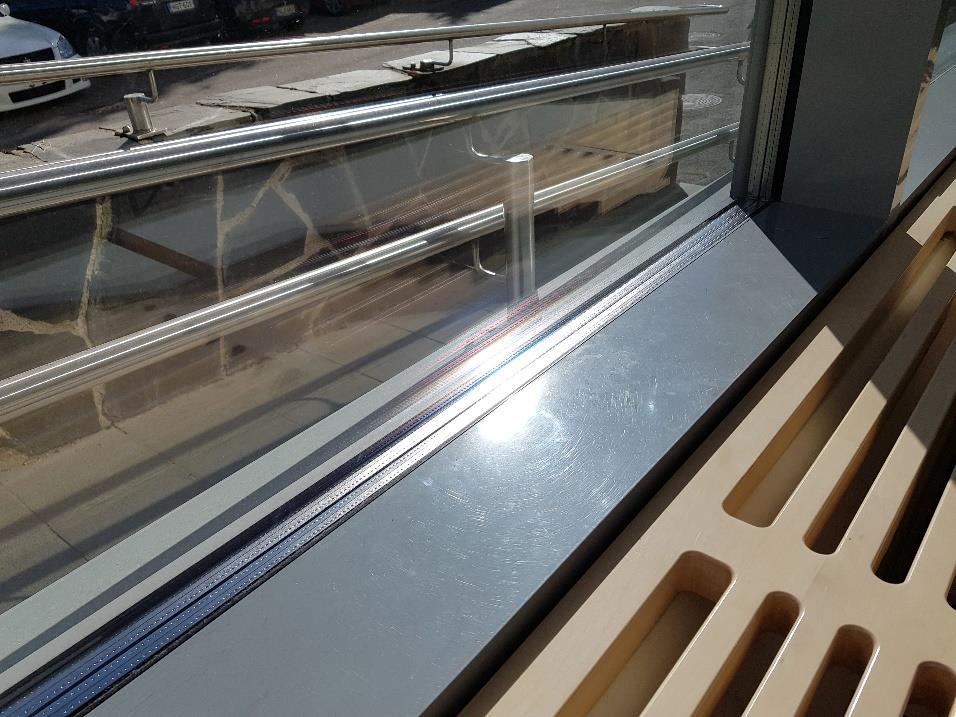

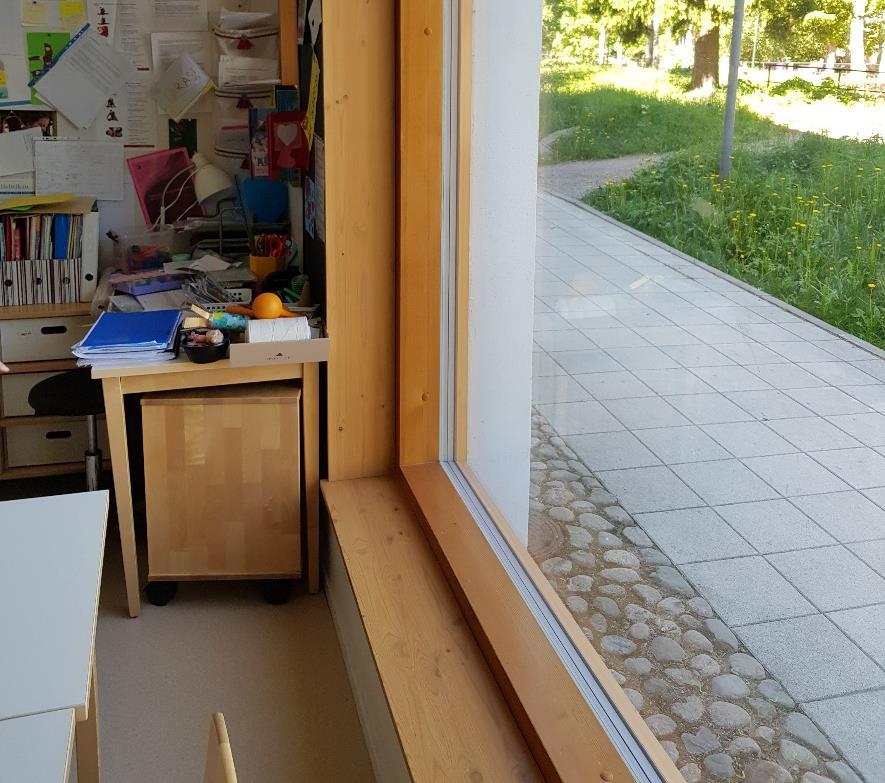

6 1.8 Ikkunat, karmit, puitteet, lasituslistat, vesipellit - ikkunoiden tiiveydessä ja toimivuudessa ei ole huomautettavaa. Ikkunoiden räystäspellitysten liittymät vaikuttavat vesitiiviiltä. 6 (19) Kuvat 8 ja 9. Lämpölasi-ikkunoiden kunnossa ja tiiveydessä ei ole huomautettavaa. Monitoimisalissa 125 ikkunoista aiheutuu lämpökuormaa (ylempi kuva).

7 Kuva 10. Puu-alumiini-ikkunoiden toimivuudessa ja kunnossa ei ole huomautettavaa. Kuva 11. Räystäpellitysten liittyvät ovat silmämääräisesti arvioituna vesitiiviit. 1.9 Ulko-ovet, sisäovet - Ulko- ja sisäovien toimivuudessa ei ole ollut huomautettavaa. 7 (19)

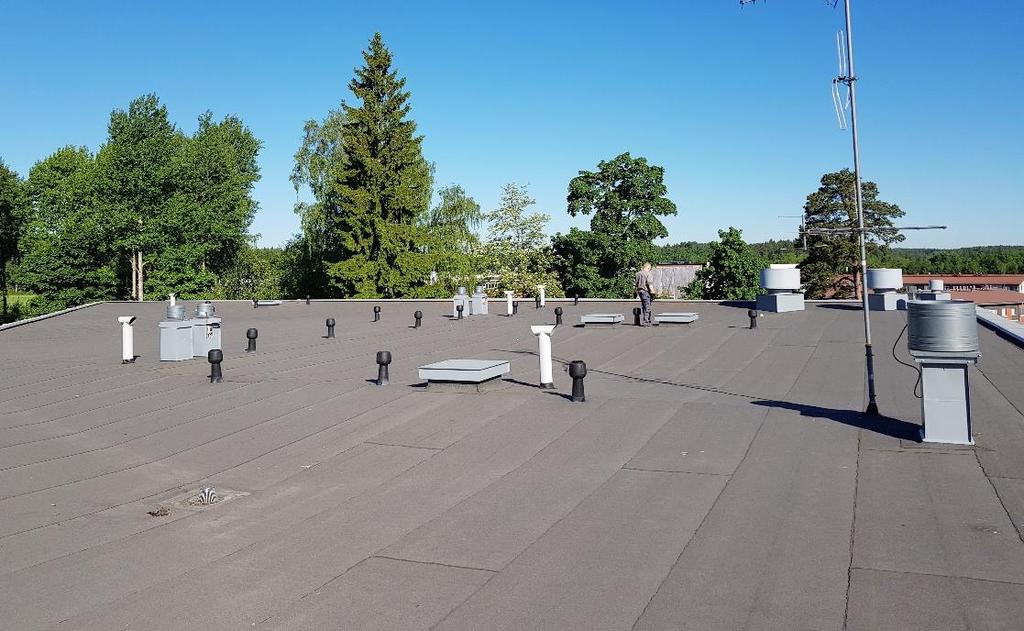

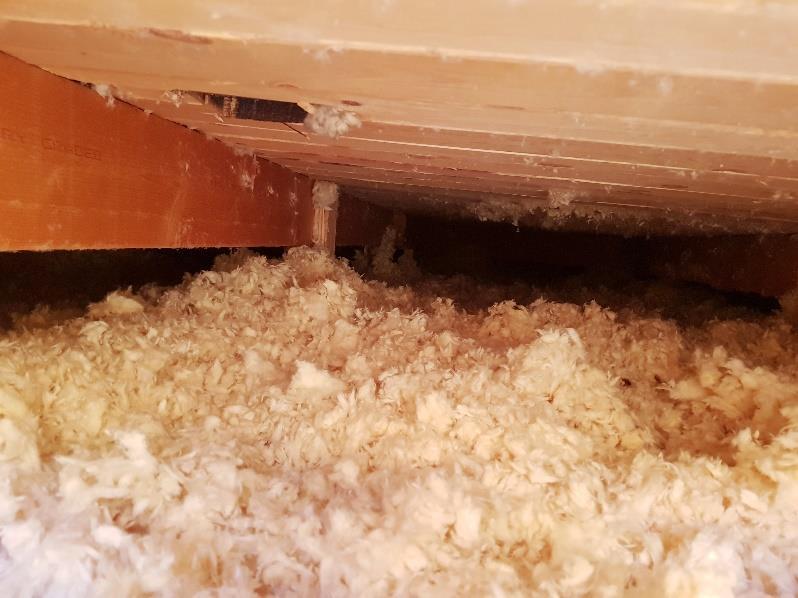

8 1.10 Vesikatteet, kattokaivot - Räystäillä on myrskypellit ja hyönteisverkot suunnitelmien mukaan. - Bitumikermikatteen saumojen ja läpivientien tiiveydessä ei ollut huomautettavaa. Tarkastelluilta osin raakaponttilaudoituksen alapinnoilla ei todettu kosteusjälkiä ja yläpohjassa ei ollut poikkeavia hajuja. Tuuletusväli on rakennesuunnitelmien mukainen. - Vesikatteiden läpivientien tiiveyden ja kermin kunnon tarkastus on syytä tehdä 3 vuoden välein. 8 (19) Kuvat 12 ja 13. Vesikaton toimivuudessa ja kunnossa ei ollut huomautettavaa.

9 1.11 Tilapinnat ja tilavarusteet - Rakennepintojen kunto on hyvä. Kuivien tilojen muovipinnoilla ja märkätilojen laatoitetuilla pinnoilla, joissa vedeneristemassa on teknistä käyttöikää jäljellä vuoteen 2032 asti. - Monitoimisalissa 125 on ulkoseinien penkkien alle kertynyt likaa, joka on syytä puhdistaa Kuvat 14 ja 15. Liikuntasalissa ulkoseinän kohdalla on lattialla likaa ja roskaa. Ulkoseinien vierustojen penkit haittaavat todennäköisesti puhtaanapitoa. 9 (19)

10 1.12 Muut havainnot - Iltakeittiössä 144 on korjattu viemäriläpiviennin tiivistys. Iltakeittiössä ei ole koettu enää viemärin hajua. - Kaarnojen varastossa 208 käyttäjien kuvailevan ajoittaisen mädän hajun arvioidaan liittyvän tilassa olevan koteloidun viemärin pystynousun aiheuttamaan hajuun. Viemärilinjan liitosten tiiveys ja viemärilinjan kunto on suositeltava tarkastaa. Tarkastushetkellä poikkeavaa viemärihajua ei tunnistettu. 10 (19) Kuva 16. Varaston 206 viemärin pystynousun kotelointi 1.13 Sisäilman lämpötilan ja suhteellisen kosteuden seuranta Sisäilman lämpötilaa ja suhteellista kosteutta seurattiin jatkuvatoimisten mittalaitteiden avulla Silmut-ryhmähuoneessa, palvelukeittiössä, Auringot-ryhmähuoneessa ja Pisarat-lepohuoneessa. Tulokset ovat esitetty graafisesti liitteissä Seurantajakson aikana ulkoilman lämpötila vaihteli välillä 5 25 C ja suhteellinen kosteus %. Seurantajaksoon ajoittui vuodenaikaan nähden poikkeuksellisen lämpimiä päiviä. Silmut-lepohuoneessa sisäilman lämpötila vaihteli välillä 23,8 26,1 C ja suhteellinen kosteus oli välillä %. Palvelukeittiössä sisäilman lämpötila vaihteli välillä 20,3 25,6 C ja suhteellinen kosteus oli välillä %. Auringot-ryhmähuoneessa sisäilman lämpötila

11 vaihteli välillä 22,8 24,5 C ja suhteellinen kosteus oli välillä %. Pisaratlepohuoneessa sisäilman lämpötila vaihteli välillä 22,5 26,6 C ja suhteellinen kosteus oli välillä19 38 %. Korkeimmat lämpötilat ajoittuivat arkisin ja viikonloppuisin iltapäivään. Asumisterveysasetus 2015:n mukaan sisäilman lämpötilan toimenpiderajat ovat lämmityskaudella C ja lämmityskauden ulkopuolella C eli lämpötilan tulisi olla tällä välillä. Tutkittujen tilojen sisäilman lämpötilat eivät ylitä lämmityskauden ulkopuolisia toimenpiderajoja. Sisäilman suhteelliselle kosteudelle ei ole olemassa vastaavia tavoitearvoja kuin lämpötilalle. Sisäilman suhteellisen kosteuden vaihtelu oli vuodenaikaan nähden normaalia Sisäilman hiilidioksidipitoisuuden seuranta Sisäilman hiilidioksidipitoisuutta seurattiin jatkuvatoimisten mittalaitteiden avulla Silmut-ryhmähuoneessa, palvelukeittiössä, Auringot-ryhmähuoneessa ja Pisaratlepohuoneessa. Tulokset ovat esitetty graafisesti liitteissä Silmut-ryhmähuoneessa sisäilman hiilidioksidipitoisuus vaihteli välillä ppm, palvelukeittiössä ppm, Auringot-ryhmähuoneessa ppm ja Pisaratlepohuoneessa ppm. Korkeimmat pitoisuustasot todettiin keskipäivän aikaan. Silmutryhmähuoneessa oli kohonneita arvoja myös aamu- ja iltapäivällä. Asumisterveysasetuksen toimenpideraja-arvo ylittyy, jos sisäilman hiilidioksidipitoisuus on 1150 ppm suurempi kuin ulkoilman hiilidioksidipitoisuus. Ulkoilman hiilidioksidipitoisuus on noin 400 ppm. Tutkittujen ryhmä- ja nukkumatilojen sisäilman hiilidioksidipitoisuus ei ole ylittänyt Asumisterveysasetuksen toimenpideraja-arvoa Sisätilojen ja ulkoilman välinen paine-eroseuranta Rakennuksessa seurattiin sisätilan ja ulkoilman välistä paine-eroa jatkuvatoimisten mittalaitteiden avulla Silmut-ryhmähuoneessa, palvelukeittiössä, Auringotryhmähuoneessa ja Pisara-lepohuoneessa. Tulokset ovat esitetty graafisesti liitteissä Sisätilat ovat olleet keskimäärin 0 2,5 pascalia ylipaineisia ulkoilmaan nähden. Ilta-yöaikaan tilat ovat keskimäärin muutaman pascalia ylipaineisia. Tilojen ja ulkoilman väliseen paine-eroon vaikuttavat ilmanvaihtolaitteiden toiminta ja tuuliolosuhteet. Tulosten perusteella tilat ovat lievästi alipaineisia ulkoilmaan nähden eivätkä tulokset edellytä toimenpiteitä. Toimenpiteet kiireellisyysjärjestyksessä - Tilan 108 julkisivunurkalla maanpinnan kallistus ja päällysteiden kallistaminen sadevesikaivoa kohti - Pesuhuonetilassa 224 vesivuodon syy ja rakennepintojen kosteustekninen kunto on suositeltava selvittää avaamalla alakattolevy urakoitsijan toimesta. - Varastossa 208 viemärilinjan liitosten tiiveys ja viemärilinjan kunto on suositeltava tarkastaa. Tarkastushetkellä poikkeavaa viemärihajua ei tunnistettu. - Monitoimisalissa 125 on ulkoseinien penkkien alle kertynyt likaa, joka on syytä puhdistaa 11 (19)

12 2. ILMANVAIHTO JA TALOTEKNISET HAVAINNOT 2.1. Yleiset sisäilman laatuun vaikuttavat talotekniikkakohtaiset epäkohdat - Rakennuksen kokonaisilmamäärä on riittävä. Ilmankäsittelykoneiden ilmamäärä jaettuna pinta-alalle antaa 3,02 dm³/s, m². Ilmamäärä on runsas (nykynormiston mukaan lepo ja leikkihuoneissa tulee toteutua 2,5 dm³/s, m². Tuossa kokonaisilmamäärässä on mukana myös käytävät ym. tilat jossa ei varsinaisesti vietetä aikaa. Tilavuuteen suhteutettuna ilmanvaihtuvuus on 1/h. Tätä voidaan verrata tavallisen asunnon viranomaismääräykseen vaihtuvuudesta 1/h. rakennuksen keskikorkeus on niin suuri, että ilmanvaihtokerroin ei ole suuri, vaikka ilmaa vaihtuu. - Käyttäjäpalautteen mukaan ilmanvaihtoon ei olla tyytyväisiä. Järjestelmä on kuitenkin suunniteltu kunnianhimoisesti. Ilmankäsittelylaitteet ovat hyväkuntoisia, ja alun perin korkealuokkaisia. - Järjestelmässä on CO2, ja T-antureita. Niiden mittaustuloksen perusteella toimivia IMSpeltejä. Tämän tulisi taata hyvät sisäilmasto-olosuhteet ilmankäsittelyn osalta. - IMS-peltien ohjauksessa saattaa olla vikaa, joka tulisi selvittää. Rakennusautomaatiosta katsottuna peltien asennot eivät olleet täysin ymmärrettävissä. Ilmamääräsäätimien toiminta tulisi tarkistaa. Rakennuksen historian aikana on saattanut tapahtua jotain jota ei ole dokumentoitu. Lähinnä tulee mieleen, että IMS pellit olisi lukittu lukitseminen, joka taas on saattanut esim. vedosta. Tietää ei voi, tutkimatta. Rakennusautomaatiojärjestelmästä katsottuna antureiden mittausarvot eivät korreloi ymmärrettävästi IMS-peltien kanssa. - Tuloilman lämpötilan ohjaustapa on kaskadisäätö. Tuo tarkoittaa, että tuloilman lämpötila ohjautuu poistoilman lämpötilan perusteella. Ajatuksena on ollut, että tilojen kylmetessä tuloilman annetaan nousta ja päinvastoin. Järjestelmässä on haasteita, koska tuloilman lämpötilalle tulisi antaa vakioarvot. Talvella tämä arvo voisi olla hieman korkeampi kuin kesällä. Kesäaikainen asetusarvo tulisi saada asetettua n. 16 C paikkeille. Tämä hieman riippuu työ- ja oleskelupisteiden alttiudesta vedolle. - Tilat ovat lämpimät. Kartoituspäivän tienoilla yöt olivat viileitä. Täten rakennusautomaatiojärjestelmän tulisi havainnoida päiväaikainen kuumuus, ja jäähdyttää rakennus öisin. - Ilmanvaihdonpäätelaitteet ovat korkealuokkaisia, ja niiden heittokuvio on muutettavissa. Siten on mahdollista löytää puhallussuunta, joka ei aiheuta vetoa. 12 (19)

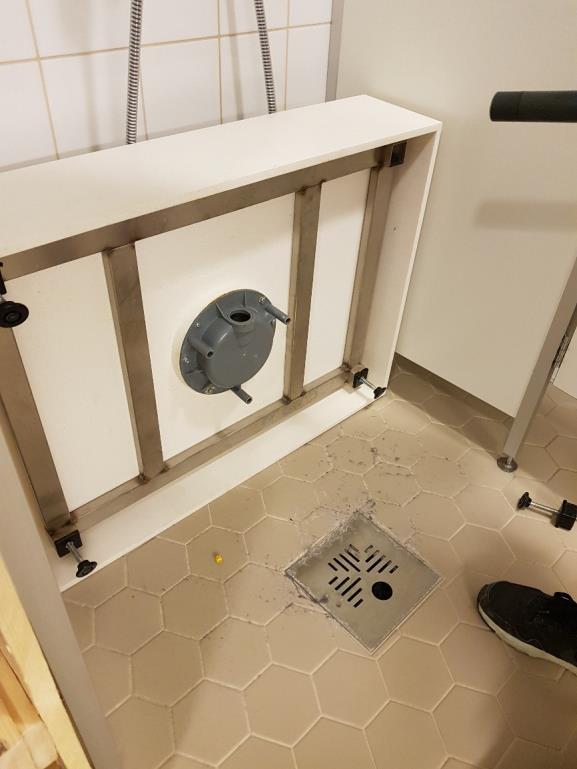

13 2.2. Käyttövesijärjestelmät - Käyttövesijärjestelmät tarkastettiin silmämääräisesti. Järjestelmä on uutta vastaavassa kunnossa eikä siitä ole tullut valituksia. - Suihkualtaiden poistoputkea ei ole ohjattu lattiakaivoon, vaan ne tulvivat märkätiloihin. Muutamia poistoputkien ohjauksia korjattiin käynnin aikana. Kiinteistöhuollon tehtävänä on käydä tarkastamassa ja korjaamassa kaikki suihkualtaiden poistoputket. Kuva 17. Suihkualtaiden poistoputkea ei ole ohjattu kaivoon tai sitä ei ole koskaan asennettu ohjautumaan kaivoon. Tämän takia vettä on valunut ympäri märkätilaa Lämmitysjärjestelmä - Lämmitys on toteutettu vesikiertoisena lattialämmityksenä. Se on suositeltava lämmitysjärjestelmä päiväkodeissa. Lämpötilojen epätasaisuudesta on kuitenkin runsaasti valituksia. Vaikuttaa siltä, että termostaatit eivät toimi toivotusti. Henkilökunta ei pääse muuttamaan termostaattien asetusarvoja. Tämä on väärin. Henkilökunta paikalla aistii lämpötilan, ja tietää pitääkö joissain olosuhteissa antaa termostaatille eri asetusarvo. Ensi tilassa tulee termostaattien toiminta varmistaa. Koska termostaattiin ei pääse käsiksi ilman työkaluja, olisi hyvä, jos termostaatin viereen asennettaisiin lisäpotentiometri, jolla henkilökunta voisi vaikuttaa +-1,5 C termostaatin asetusarvoon, joka voisi olla 21 C, kunhan sen toiminta varmistetaan. - Rakennusautomaatiota hyödyntäen lämmitysjärjestelmän ja ilmankäsittelyjärjestelmän tulisi yhteistyössä varmistaa esim., että rakennus ei kuumene. 13 (19)

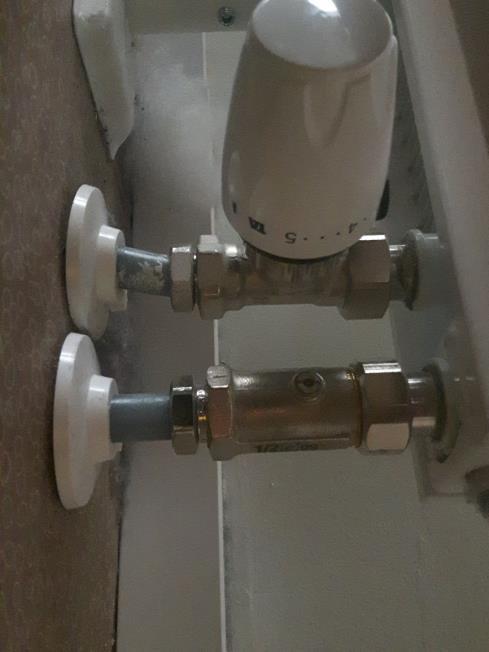

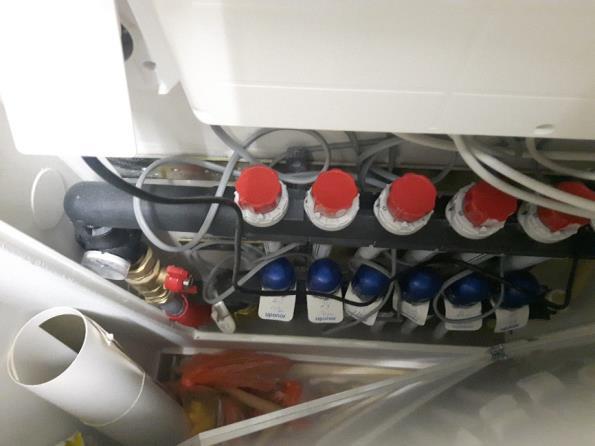

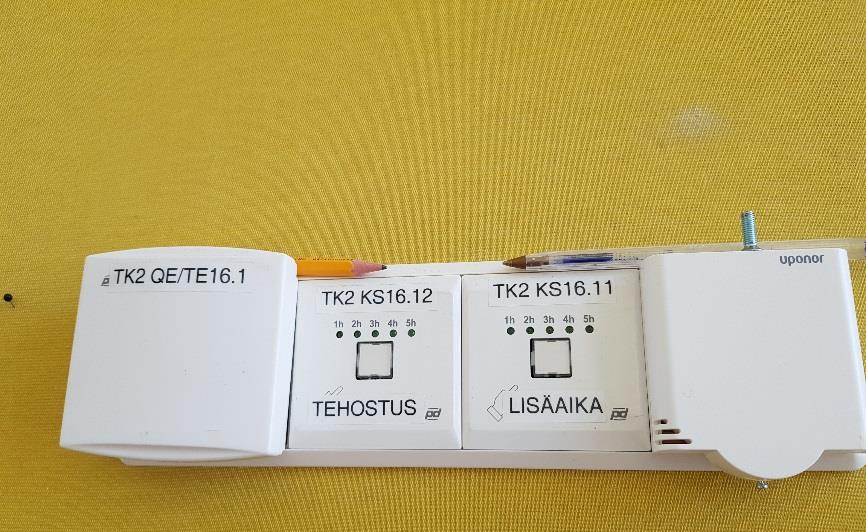

14 Kuva 18. Lämmityksen termostaattien asetukset ja mahdollinen toiminta (lämmitys) ovat epäselviä käyttäjille. Kuva 19. Yksi lattialämmityksen jakotukki Kuva 20. Liikuntasalissa on isoista ikkunoista johtuen myös perinteiset radiaattorit. Termostaatit on asennettu siten, että ne lämpenevät hyvin. 14 (19)

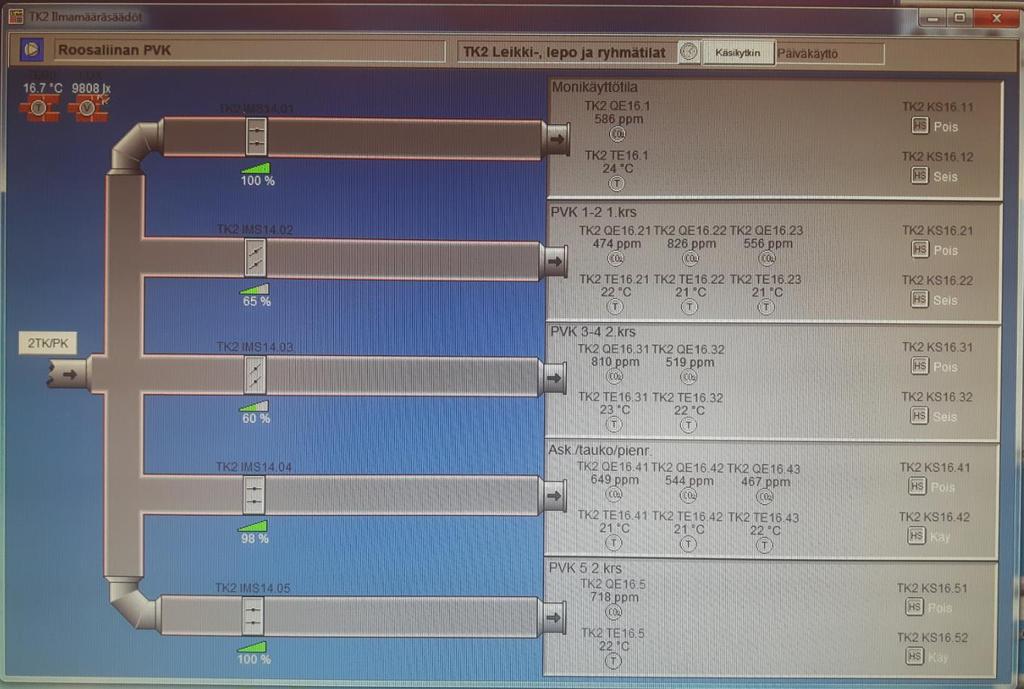

15 2.4 Ilmanvaihto - yleistä Kuva 21. CO2 -mittausarvot eivät korreloi ymmärrettävästi IMS-peltien asennusten kanssa Kuva 22. Ilmamääräsäätimissä on ilmamäärän ilmoitettava käyttöliittymä 15 (19)

16 16 (19) Kuva 23. Suodatinkammiossa on roskia, mikä viittaa suodattimen kiinnityksien epätiiveyteen. Lattialla on ollut kosteutta, joka tulee raitisilmasäleikön kautta. 2.4 TK1 PVK ja monikäyttötila - Lumen ja sateenesto ei toimi 100%, kone tulisi varustaa lumensuojasäleiköllä. - Levylämmöntalteenoton hyötysuhdetta ei voitu vallitsevissa olosuhteissa (lämmintä) todeta. - Kiinteistönhoitajalta saatujen tietojen mukaan koneen käyntiajat ovat: o ma-pe klo 5:45-23; täysi teho o ma-pe klo 23-5:45 puoliteho o la-su klo 0-24; puoliteho - Tuloilmasuodattimena oli F7-tasoinen pussisuodatin - Jäähdytyspatteria ei ole. - Konetta ohjataan siten että se pitää vakiopaineen. IMS-pellit määrää ilmamäärän 2.5 TK2 lepotila, leikkitila ja ryhmätila - Lumen ja sateenesto ei toimi 100%, kone tulisi varustaa lumensuojasäleiköllä. - Pyörivän LTO:n hyötysuhdetta ei voitu vallitsevissa olosuhteissa (lämmintä) todeta. - Kiinteistönhoitajalta saatujen tietojen mukaan koneen käyntiajat ovat: o ma-pe klo 5:45-23; täysi teho o ma-pe klo 23-5:45 puoliteho o la-su klo 0-24; puoliteho

17 - Tuloilmasuodattimena oli F7-tasoinen pussisuodatin - Jäähdytyspatteria ei ole. - Konetta ohjataan siten että se pitää vakiopaineen. IMS-pellit määrää ilmamäärän - Ainakin tämän koneen IMS-pellit antavat automatiikasta katsottuna epäluotettavan kuvan 2.6 TK3 keittiö - Erikoinen ratkaisu. Pyörivä LTO keittiössä. Rasvaiselle poistolle on toki oma puhallin - Lumen ja sateenesto ei toimi 100%, kone tulisi varustaa lumensuojasäleiköllä. - Pyörivän LTO:n hyötysuhdetta ei voitu vallitsevissa olosuhteissa (lämmintä) todeta. - Kiinteistönhoitajalta saatujen tietojen mukaan koneen käyntiajat ovat: o ma-pe klo 5:45-23; täysi teho o ma-pe klo 23-5:45 puoliteho o la-su klo 0-24; puoliteho - Tuloilmasuodattimena oli F7-tasoinen pussisuodatin - Jäähdytyspatteria ei ole. - Konetta ohjataan siten että se pitää vakiopaineen. IMS-pellit määrää ilmamäärän - Ainakin tämän koneen IMS-pellit antavat automatiikasta katsottuna epäluotettavan kuvan. Kuva 24. Monitoimisalin syrjäyttävä tuloilmalaite on piilossa pianon takana, eikä toimi suunnitellusti 17 (19)

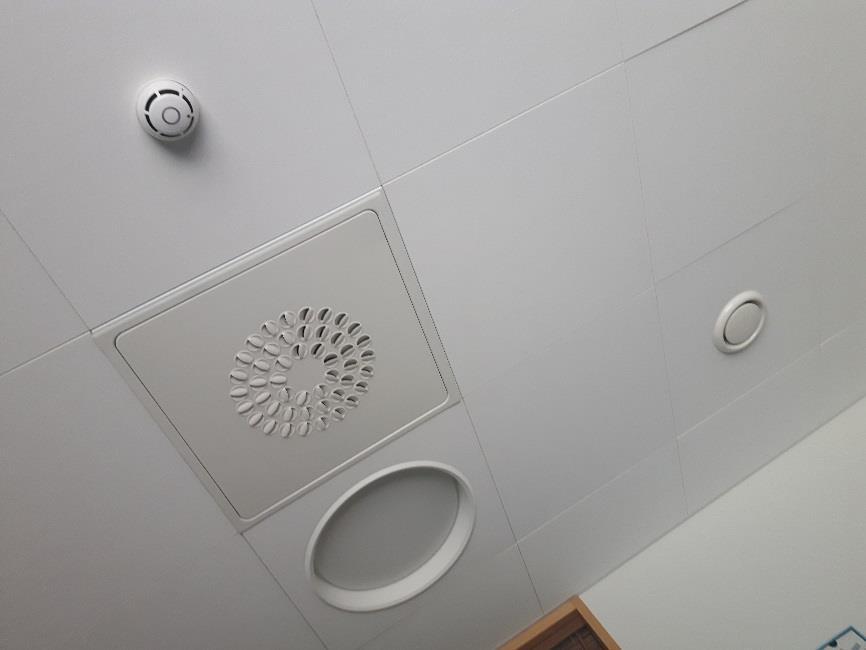

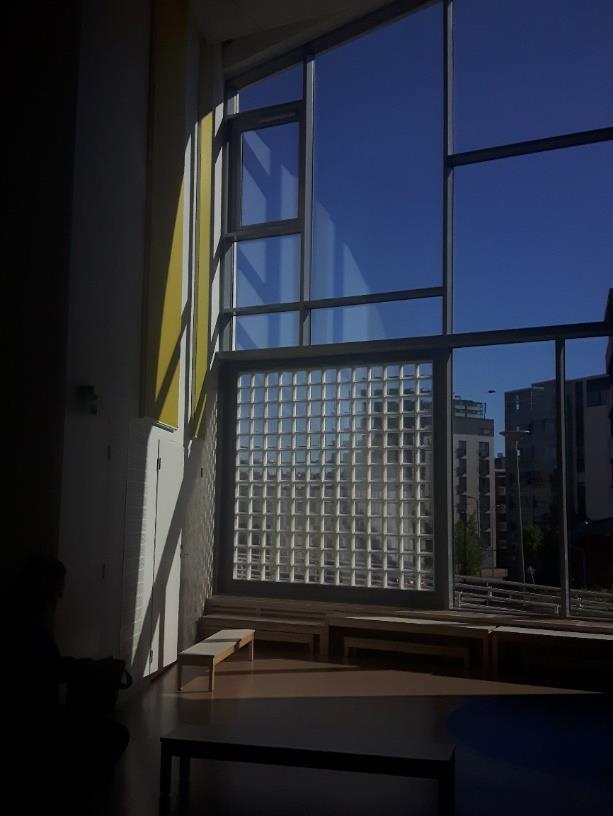

18 Kuva 25. Tuloilmalaitteiden puhalluskuviota on helppo muuttaa, jolloin lämpötila tulisi voida pitää mahdollisimman alhaisena. Kuva 26. Monitoimisaliin, jossa on suuret ikkunat, tulisi harkita markiisia tai jäähdytystä. 18 (19)

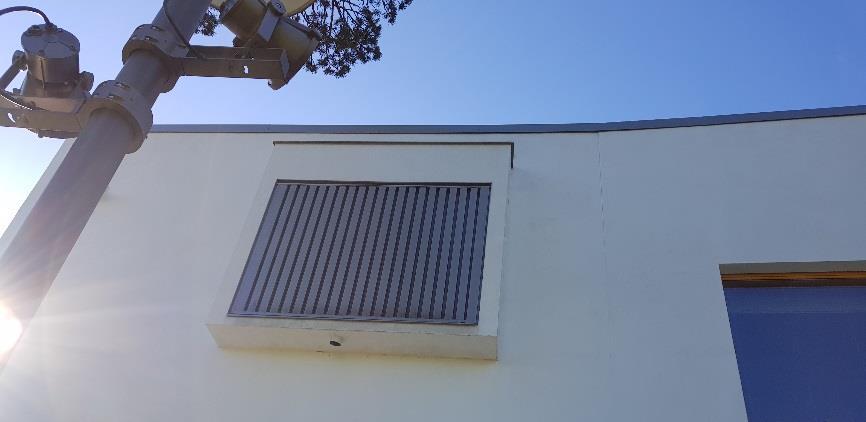

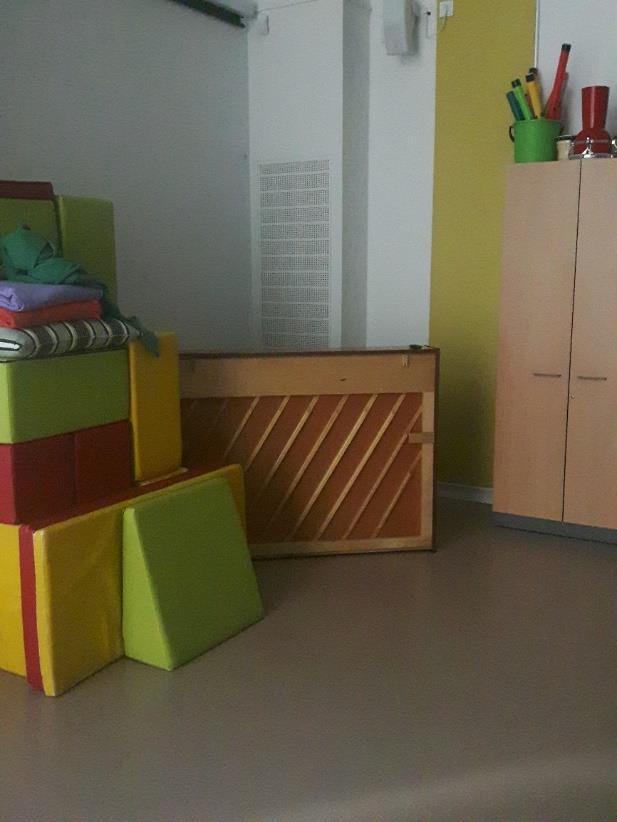

19 Kuva 27. Lumensuojasäleiköt päästävät joissain määrin vettä ja lunta läpi Toimenpiteet kiireellisyysjärjestyksessä - Tuloilmasuodattimien kiinnityksen tiivistys, sääsuojauksen parantaminen ja kammioiden suodatinkammioiden puhdistus - Pianon siirto monitoimisalin tuloilmalaitteen edestä - Suihkualtaiden poistoputkien suuntaaminen lattiakaivoon - IMS-peltien toiminnan varmistus - Lämmitysjärjestelmän säätimien toiminnan varmistus. Näihin tulisi myös rakentaa lisäsäädin, jolla käyttäjät voisivat jossain määrin vaikuttaa huonelämpötilaan - Rakennusautomaatiojärjestelmän jalostaminen siten että se kykenee hyödyntämään yö jäähdytystä - Monitoimisaliin harkittava markiisiin tai jäähdytyksen asentamista Helsingissä, Sweco Asiantuntijapalvelut Oy Elisa Koskinen RTA, FM, osastopäällikkö Kaj Karumaa LVI-insinööri Liite Paine-eroseurantakuvaajat Liitteet Hiilidioksidipitoisuusseuranta Liitteet Olosuhdeseuranta Liitteet Mittauspisteet pohjakuvissa Liite 5. Työmaapöytäkirja, sisäilmakorjaus 19 (19)

20 Paine-ero [Pa] Sweco Asiantuntijapalvelut Oy Tila on ylipaineinen, kun paine-ero on positiivinen. PS1: Ulkoilman ja tilan 107 Silmut välinen paine-eroseuranta aikavälillä Vaihteluväli: -6, ,8 Pa Keskiarvo: 0,4 Pa Tila on alipaineinen, kun paine-ero on negatiivinen :00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00: Huvilinnanpiha 4, Espoo Liite 1.1

21 Paine-ero [Pa] Sweco Asiantuntijapalvelut Oy PS2: Ulkoilman ja tilan 129 Palvelukeittiö välinen paine-eroseuranta aikavälillä Tila on ylipaineinen, kun paine-ero on positiivinen. Vaihteluväli: ,1 Pa Keskiarvo: -40,1 Pa Kuvaajien olleessa -50Pa, sähköt ovat olleet poissa päältä - 25 Tila on alipaineinen, kun paine-ero on negatiivinen :00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00: Huvilinnanpiha 4, Espoo Liite 1.2

22 Paine-ero [Pa] Sweco Asiantuntijapalvelut Oy 30 PS3: Ulkoilman ja tilan 211 Auringot välinen paine-eroseuranta aikavälillä Tila on ylipaineinen, kun paine-ero on positiivinen. Vaihteluväli: -9, ,8 Pa Keskiarvo: 0,5 Pa Tila on alipaineinen, kun paine-ero on negatiivinen :00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00: Huvilinnanpiha 4, Espoo Liite 1.3

23 Paine-ero [Pa] Sweco Asiantuntijapalvelut Oy Tila on ylipaineinen, kun paine-ero on positiivinen. PS4: Ulkoilman ja tilan 226 Pisarat välinen paine-eroseuranta aikavälillä Vaihteluväli: -5, ,8 Pa Keskiarvo: 2,5 Pa Tila on alipaineinen, kun paine-ero on negatiivinen :00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00: Huvilinnanpiha 4, Espoo Liite 1.4

24 Hiilidioksidi [ppm] Sweco Asiantuntijapalvelut Oy L1: Sisäilman hiilidioksidiseuranta tilassa 107 Silmut aikavälillä Vaihteluväli: ppm Keskiarvo: 442 ppm :00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00: Huvilinnanpiha 4, Espoo Liite 2.1

25 Hiilidioksidi [ppm] Sweco Asiantuntijapalvelut Oy L2: Sisäilman hiilidioksidiseuranta tilassa 129 Palvelukeittiö aikavälillä Vaihteluväli: ppm Keskiarvo: 288 ppm :00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00: Huvilinnanpiha 4, Espoo Liite 2.2

26 Hiilidioksidi [ppm] Sweco Asiantuntijapalvelut Oy L3: Sisäilman hiilidioksidiseuranta tilassa 211 Auringot aikavälillä Vaihteluväli: ppm Keskiarvo: 467 ppm :00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00: Huvilinnanpiha 4, Espoo Liite 2.3

27 Hiilidioksidi [ppm] Sweco Asiantuntijapalvelut Oy L4: Sisäilman hiilidioksidiseuranta tilassa 226 Pisarat aikavälillä Vaihteluväli: ppm Keskiarvo: 463 ppm :00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00: Huvilinnanpiha 4, Espoo Liite 2.4

28 Lämpötila [C] Suhteellinen kosteus [%] Sweco Asiantuntijapalvelut Oy L1: Sisäilman olosuhdeseuranta tilassa 107 Silmut aikavälillä T Vaihteluväli: 23, ,1 C Keskiarvo: 24,9 C RH Vaihteluväli: % Keskiarvo: 24 % lämpötila 10 kosteus :00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00: Huvilinnanpiha 4, Espoo Liite 3.1

29 Lämpötila [C] Suhteellinen kosteus [%] Sweco Asiantuntijapalvelut Oy L2: Sisäilman olosuhdeseuranta tilassa 129 Palvelukeittiö aikavälillä T Vaihteluväli: 20, ,6 C Keskiarvo: 22,3 C RH Vaihteluväli: % Keskiarvo: 31 % lämpötila kosteus :00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00: Huvilinnanpiha 4, Espoo Liite 3.2

30 Lämpötila [C] Suhteellinen kosteus [%] Sweco Asiantuntijapalvelut Oy L3: Sisäilman olosuhdeseuranta tilassa 211 Auringot aikavälillä T Vaihteluväli: 22, ,5 C Keskiarvo: 23,6 C RH Vaihteluväli: % Keskiarvo: 27 % lämpötila 10 kosteus :00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00: Huvilinnanpiha 4, Espoo Liite 3.3

31 Lämpötila [C] Suhteellinen kosteus [%] Sweco Asiantuntijapalvelut Oy L4: Sisäilman olosuhdeseuranta tilassa 226 Pisarat aikavälillä T Vaihteluväli: 22, ,6 C Keskiarvo: 24,3 C RH Vaihteluväli: % Keskiarvo: 26 % lämpötila 10 kosteus :00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00: Huvilinnanpiha 4, Espoo Liite 3.4

32 Mittauspisteet pohjakuvassa Tila 107 (Silmut) L1 PS1 MERKINTÖJEN SELITYKSET: L PS SISÄILMAN SUHTEELLINEN KOSTEUS, LÄMPÖTILA JA HIILIDIOKSIDIPITOISUUS (seurantamittaus) PAINESUHTEIDEN SEURANTAMITTAUKSET Tila 129 (Palvelukeittiö) L2 PS2 Roosalinnan päiväkoti Huvilinnanpiha 4 Espoo 1. kerros LIITE 4.1

33 Mittauspisteet pohjakuvassa Tila 211 (Auringot) L3 PS3 MERKINTÖJEN SELITYKSET: L PS SISÄILMAN SUHTEELLINEN KOSTEUS, LÄMPÖTILA JA HIILIDIOKSIDIPITOISUUS (seurantamittaus) PAINESUHTEIDEN SEURANTAMITTAUKSET Tila 226 (Pisarat) L4 PS4 Roosalinnan päiväkoti Huvilinnanpiha 4 Espoo 2. kerros LIITE 4.2
