S1-LUOKAN VÄESTÖNSUOJAN LAITTEIDEN KÄYTTÖ- JA HUOLTO-OHJE

Transkriptio

1 1 (5) S1-LUOKAN VÄESTÖNSUOJAN LAITTEIDEN KÄYTTÖ- JA HUOLTO-OHJE Tässä väestönsuojassa on tilaa henkilölle. 1. Toimenpiteet normaaliaikana 1.1. Suojan laitteiden tarkistus Suojalaitteiden toimintakyky on varmistettava vuosittain käyttämällä ilmanvaihtolaitetta vähintään 5 min ajan kerran vuodessa. Viemärin sulkuventtiili on kierrettävä käsipyörällä täysin kiinni- ja sitten täysin aukiasentoon vuosittain. Rakennuksen omistajan on huolehdittava suojan sekä sen laitteiden ja varusteiden käyttökunnon säilyttämisestä ja siitä, että suoja voidaan kunnostaan väestönsuojana käytettäväksi 72 tunnin aikana. Suojan määräaikaistarkastus on pidettävä vähintään 10 vuoden välein. Perehdy huolellisesti väestösuojan laitekokonaisuuteen kuvien 1, 2 ja 3 avulla. 1. Tarkasta, että suojan laitteet ovat ehjät ja paikoillaan kuvien 1, 2 ja 3 avulla. Tarkasta suojan laite- ja varaosaluettelon avulla, että suojan varusteet ja välineet ovat tallella ja kunnossa. 2. Tarkasta, että ovien ja luukkujen sekä muiden metalliosien ruosteenestomaalaus on ehjä. 3. Tarkasta ovien ja luukkujen toiminta. 4. Tarkasta, että - ovien ja luukkujen tiivisteet - normaalin ilmanvaihdon sulkulaitteiden tiivisteet ja pultit - ilmanvaihtolaitteen kumiset liitososat ja letkunkiristimet ovat ehjät ja paikoillaan - erityissuodattimen suojakannet ovat ehjät ja paikoillaan sekä sinetöidyt 5. Tarkasta, että ilmavirtamittarin säätövipu on OHITUS -asennossa ja paineventtiili kiinni. 6. Tarkasta, ettei paineventtiiliin, ylipaineventtiileihin tai suojapuhaltimeen ole kerääntynyt vettä. 7. Suorita puhaltimen norjistuskäyttö konekilvessä olevien ohjeiden mukaisesti. 8. Tarkasta ylipainemittarin kunto ja suorita mittarin nollaus siihen kiinnitettyjen ohjeiden mukaisesti. 9. Tarkasta, että sulkutelttapakkaus on tallella ja kiinnityskehys on paikallaan. 10. Tarkasta varavesisäiliöiden riittävyys 40 l / varsinainen suojatila m² (tai 15 l / v- m², jos suojassa on vesipiste) ja jäteastiat 15 l / v-m². 11. Tarkasta kuivakäymäläkalusteiden lukumäärä 1 kpl jokaista varsinaisen suojatilan alkavaa 20 m² kohti.. Tarkasta, että suojassa on tarvittavat ohjeet sen saattamiseksi suojautumisen edellyttämään kuntoon: ohjeet väliseinien rakentamiseksi tai purkamiseksi, jne. Mikäli suojan laiteissa ilmenee sellaisia toimintahäiriöitä tai puutteita, ettei em. toimintoja voida suorittaa, on käännyttävä laitteen valmistajan puoleen.

2 2 (5) 1.2 Väestönsuojan tiiviyden tarkastus 1. Sulje suojaovet ja -luukut sekä normaalin ilmanvaihdon sulkulaitteet. 2. Sulje ylipaineventtiilit ja viemärin sulkuventtiili. 3. Tarkasta, että ilmanvaihtolaite on ohituskäytössä (kuva 2). 4. Sulje paineventtiili kiertämällä käsipyörästä. 5. Tarkasta, että sulkuteltta, mikäli se on asennettu paikalleen, on sen pakkauksessa olevan ohjeen mukaisessa valmiusasennossa. 6. Jos väestönsuojassa on sulkuhuone, tarkasta, että sinne suojatilasta johtavat poistoilmaventtiilit ovat täysin auki. 7. Tarkasta ylipainemittarin kunto ja suorita mittarin nollaus siihen kiinnitettyjen ohjeiden mukaisesti. 8. Käynnistä suojapuhallin ja avaa paineventtiiliä hitaasti käsipyörästä, kunnes ylipainemittari osoittaa noin 300 Pa:n ylipainetta. Jollei lukemaa saavuteta on suurimmat vuotokohdat etsittävä ja tukittava. 9. Sulje paineventtiili ja sammuta puhallin. Seuraa ylipaineen vähenemistä suojassa mittaamalla se aika, mikä kuluu, kun ylipainemittarin lukema laskee 200 Pa:sta 50 Pa:iin. 10. Mikäli ko. aika on vähintään 20 sekuntia on suoja riittävän tiivis. 11. Mikäli ko. aika on lyhyempi, on suojan tiiviyttä parannettava. Vuotokohdat voi paikallistaa esim. äänen avulla: ajetaan suojaan mahdollisimman paljon ylipainetta (max 500 Pa), suljetaan paineventtiili käsipyörästä ja kierretään suojaa ympäri kuunnellen vuotokohtia, jotka suhisevat tai vinkuvat. Vuotojen etsimisessä voidaan käyttää myös savua. 2. Suojautumista edeltävät toimenpiteet Jos on tarpeellista saattaa väestönsuojat suojautumisen edellyttämään kuntoon, suoritetaan seuraavat tarkastukset ja toimenpiteet. 1. Poista suojasta väestösuojakäytölle tarpeeton tavara, rakenteet ja laitteet sekä suojan puolella mahdollisesti olevat seinäja kattopintojen lämpöeristeet tai muut lämmön siirtämistä suojan seiniin ja kattoon haittaavat verhoukset. 2. Sulje tiivisti normaalin ilmanvaihdon aukot niiden sulkulaitteilla. Varmista, ettei mikään suojan ympärysrakenteiden läpi johtava aukko jää sulkematta. 3. Kiinnitä suojaan varastoitu sulkuteltta suojaoven sisäpuolelle kiinnityskehykseensä valmiusasentoon noudattaen pakkauksessa olevaa ohjetta. 4. Kokoa ja asenna suojaan varastoidut kuivakäymäläkomerot noudattaen pakkauksessa olevia ohjeita. Varmistaudu kuivakäymäläkalusteiden käyttökunnosta ja sijoita ne käymälätiloihin. 3. Suojautumista koskevia yleisiä ohjeita Tarkasta, että kaikki suojan ulkopuolelle johtavat ovet ja luukut on huolellisesti suljettu. Viemärin sulkuventtiili pidetään suljettuna ja avataan vain tarvittaessa. Lisäksi on huolehdittava juomaveden ja varavalaistuksen säätelystä, lepovuorojen järjestämisestä sekä muista järjestyksen säilymiseksi tarpeellisista toimenpiteistä. Ohjeita ja tiedotuksia suojautumisen aikana saadaan lähinnä radion kautta.

3 3 (5) 4. Ilmanvaihtolaitteen käyttö suojautumisen aikana Toimenpiteet eri käyttötilanteissa suoritetaan järjestyksessä ohjeiden mukaan. Käyttötilanteet määrittelee ja ilmoittaa viranomainen. Ilmanvaihtolaitteen (IVL-1) työkalulaatikossa on erillinen käyttöohje ilmanvaihtolaitteelle. 4.1 Ohituskäyttö OHITUSKÄYTÖSSÄ EI KÄYTETÄ ERITYIS- SUODATINTA (kuva 2). 1. Tarkista, että erityissuodatin on käännettynä ohituskäyttöasentoon ja lukittuna paikoilleen. Tarkista myös, että ohitusilmaputki on kiinnitettynä joustavien liittimien ja letkunkiristimien avulla paineventtiiliin ja puhaltimen 90 käyrään. 2. Avaa kaikki suojan ylipaineventtiilit. 3. Avaa paineventtiili auki kiertämällä käsipyörästä. 4. Tarkasta, että sulkuteltta on sen pakkauksessa olevan ohjeen mukaisessa ohituskäyttöasennossa. 5. Jos väestönsuojassa on sulkuhuone, tarkasta, että sinne suojatilasta johtavat poistoilmaventtiilit ovat täysin auki. 6. Käännä ilmavirtamittarin säätövipu OHITUS - asentoon. 7. Käynnistä puhallin puhaltimen kytkimestä. 8. Avaa paineventtiili täysin auki kiertämällä käsipyörästä ja tarkasta, että ilmavirtamittarin osoitin on vähintään 600 m³/h (170 dm³/s). Sähkönjakelun keskeytyessä pyöritä puhallinta käsin käsikammella niin, että ilmavirtamittarin osoitin näyttää noin 500 m³/h (135 dm³/s). Huomaa pyörityssuunnan nuoli puhaltimessa. Järjestä tarpeellinen vuorottelu käsikäytössä. 4.2 Sulkukäyttö SULKUKÄYTÖSSÄ EI SUOJAAN OTETA EIKÄ SIELTÄ POISTETA ILMAA. 1. Sulje paineventtiili kiertämällä käsipyörästä. Sulje ylipaineventtiilit. 2. Sulje viemärin sulkuventtiili. 3. Sulkutilanteen aikana sulkuteltan tulee olla sen pakkauksessa olevan ohjeen mukaisessa käyttöasennossa. 4.3 Siirtyminen sulkukäytöstä suodatuskäyttöön SUODATUSKÄYTÖSSÄ SUOJAAN OTE- TAAN ILMAA VAIN ERITYISSUODATTI- MIEN KAUTTA. (KUVA 3). 1. Avaa suojan kaikki ylipaineventtiilit. 2. Irrota joustavat liittimet ohitusilmaputkesta. 3. Irrota erityissuodattimen alempi suojakansi. 4. Vapauta erityissuodattimen lukitus ja käännä suodatin suodatuskäyttöasentoon. 5. Liitä erityissuodatin alemman joustavan liittimen ja letkunkiristimen avulla tiivisti puhaltimen imukäyrään ja lukitse suodatin lukitusvivusta. 6. Käännä ilmavirtamittarin säätövipu SUODATUS -asentoon. 7. Käytä puhallinta käsin käsikammen avulla hitaalla nopeudella seuraavien kahden toimenpiteen ajan. Huomaa pyörityssuunnan nuoli. 7a. Irrota erityissuodattimen ylempi suojakansi.

4 4 (5) 7b. Liitä erityissuodatin ylemmän joustavan liittimen ja letkunkiristimien avulla tiivisti paineventtiiliin. 8. Poista käsikampi. 9. Lukitse erityissuodatin asentoonsa. 10. Käynnistä puhallin puhaltimen kytkimestä. 11. Säädä suodattimen ilmavirraksi 150 m³/h (40 dm³/s), avaamalla hitaasti paineventtiiliä käsipyörästä kiertäen.. Sähkönjakelun keskeytyessä avaa paineventtiili auki kiertämällä käsipyörästä ja pyöritä puhallinta käsin käsikammella siten, että ilmavirta 150 m³/h (40 dm³/s) saavutetaan. Huomaa pyörityssuunnan nuoli. Järjestä tarpeellinen vuorottelu käsikäytössä. 13. Tarkkaile suojan ylipainetta. Ylipaineen tulisi olla vähintään 50 Pa. 2. Käytä puhallinta käsin käsikammen avulla hitaalla nopeudella seuraavien kahden toimenpiteen ajan. Huomaa pyörityssuunnan nuoli. 2a. Irrota ylempi joustava liitin erityissuodattimesta. 2b. Sulje tiiviisti erityissuodatin ylemmällä suojakannella ja letkunkiristimellä. 3. Irrota alempi joustava liitin erityissuodattimesta ja sulje tiivisti suodatin alemmalla suojakannella ja letkunkiristimellä. 4. Irrota erityissuodattimen lukitus ja käännä ohituskäyttöasentoon (kuva 2). 5. Kiinnitä ohitusilmaputki joustavien liittimien ja letkunkiristäjien avulla paineventtiiliin ja puhaltimen imukäyrään. Lukitse suodatin lukitusvivusta. 6. Toista osan 4.1 (ohituskäyttö) kohdissa 2-8 esitetyt toimenpiteet. 4.4 Siirtyminen suodatuskäytöstä sulkukäyttöön Mikäli joudutaan siirtymään suodatuskäytöstä takaisin sulkukäyttöön toimitaan seuraavasti. 1. Pysäytä puhallin sähköohjauskeskuksesta tai keskeytä käsikäyttö. 2. Sulje paineventtiili kiertämällä käsipyörästä. 3. Sulje suojan kaikki ylipaineventtiilit. 4. Sulje viemärin sulkuventtiili. 4.5 Siirtyminen suodatuskäytöstä ohituskäyttöön 1. Pysäytä puhallin tai keskeytä käsikäyttö.

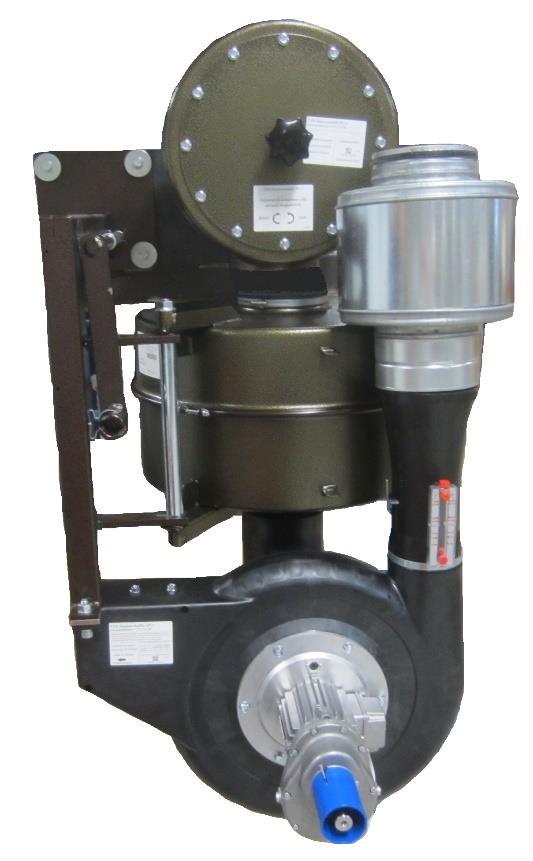

5 4 (5) HKL sortumankestävä ulkoluukku Nro Laitenimitys Virallinen tunnus 1 Suojaovi SO-1 2 Sulkuteltta ST-1 3 Suojaluukku HS-1 4 Ilmanottoputki IP-2 5 Paineventtiilin läpivienti LP-1P 6 Ylipaineventtiilin läpivienti LP Ilmanvaihdon läpivienti LP-1 8 LVS-läpivienti 9 Ilmanvaihtolaite IVL-1 IVL-1 10 Tuloilmaventtiili TV-3 11 Jakokanava Ylipaineventtiili YV-1 13 Ilmanvaihdon sulkulaite IS Ylipainemittari YM-3 15 Kuivakäymäläkomero KH-3 16 Kuivakäymäläkaluste KK Varavesisäiliö VS-3 18 Jäteastia JS-3 19 Viemärin sulkuventtiili VSV Kuva 1. S1-luokan väestönsuojan laitesijoittelukaavio ja laitteistoluettelo Paineventtiili Käsipyörä Ohitusputki Äänenvaimennin Käsikäytön kampi Säätövipu Ilmavirranmittari Kannatin jalka Erityissuodatin Suojapuhallin Työkalulaatikko Konekilpi / puhaltimen pyörimissuunnan kilpi Puhaltimen kytkin Varavalaisimen pistorasia Vedenpoisto tulppa Kuva 2. Ohituskäyttö Kuva 3. Suodatuskäyttö
