1 HAGER GAMMA PIENKOTELOT Minimodulikotelot, IP30, suojaeristetty Minikotelot laitteille 63A asti - 3-pistekiinnitys GD104N alkaen - koteloiden pohjaosassa johtokanava-aihiot sekä kaapelointiaihiot kannen ylä-, ala- ja sivupinnoissa - ovi lukittavissa sylinterilukolla - koteloihin voidaan lisätä valkoinen tai läpinäkyvä ovi - koteloiden pohjat voidaan asentaa vierekkäin - sinetöintimahdollisuus - pohjalevyssä läpivientiaihiot Mitat l x k x s Minikotelo IP30 GD102N 1x2 mod * 55x160x85 Minikotelo IP30 GD104N 1x4 mod * 110x180x82 Minikotelo IP30 GD106N 1x6 mod * 146x180x82 Minikotelo IP30 GD108N 1x8 MOD * 182x180x82 Minikotelo IP30 GD110N 1x10 MOD * 218x180x Minimodulikotelot, lisätarvikkeet Liittimet PE-liitin GZ04E 4x10mm2 KEVI N-liitin GZ04N 4x10mm2 SIN PE-liitin GZ07E 7x10mm2 KEVI N-liitin GZ07N 7x10mm2 SIN Liittimien kannattimet (ilman liittimiä) Liittimien kannatin GZ104S KOTELOLLE GD104N Liittimien kannatin GZ106S KOTELOLLE GD Liittimien kannatin GZ108S KOTELOLLE GD Liittimien kannatin GZ110S KOTELOLLE GD110N Ovet minikoteloille, valkoinen Ovi valkoinen GP102P KOTELOLLE GD102N * Ovi valkoinen GP104P KOTELOLLE GD104N * Ovi valkoinen GP106P KOTELOLLE GD106N * Ovi valkoinen GP108P KOTELOLLE GD108N * Ovi valkoinen GP110P KOTELOLLE GD110N Ovet minikoteloille, läpinäkyvä Ovi savunsininen GP102T KOTELOLLE GD102N * Ovi savunsininen GP104T KOTELOLLE GD104N Ovi savunsininen GP106TKOTELOLLE GD106N Ovi savunsininen GP108T KOTELOLLE GD108N Ovi savunsininen GP110T KOTELOLLE GD110N Peitelevyt Peitelevy DIN S35S VAL 219 mm katk.aih * Lukko Sylinterilukko VZ313 GD-MINIKOTELOILLE Vara-avain VZ Kalvotiiviste Kalvotiivistesetti GZ100G M20 LUOKKA II (5 kpl) Keskukset ja kotelot 1

2 Modulikotelot pinta-asennukseen 63A, IP30 Modulikotelo 1-4 -rivisenä Kotelot pinta-asennukseen. Eri kotelovaihtoehtoja 13- ja 18-modulia leveänä. Asentajaystävälliset kaapeliläpiviennit kaikilta sivuilta. Kotelot toimitetaan DIN-kiskoilla joissa päätystopparit Tekniset tiedot: modulia - pinta-asennus - DIN-kiskot stoppareilla kiinnitysvälillä 125mm - pikakiinnitysruuuvit etuosassa - kaikki osat itsestään sammuvaa muovia, IEC EN Väri valkoinen RAL 9010 Toimitus: - PE-/N-kiskot 4- ja 5-johdinjärjestelmille Lisätarvikkeet: - ovet, valkoinen ja läpinänäkyvä - lukko (ei teräsrakenteiset kotelot) - liitoskappalesetti - lisä PE-/N -modulit - pohjalevysetti Mitat l x k x s Modulikotelot muovi 13 mod leveät, ilman ovea Kotelo Gamma jousil. GD113J 1x13 mod IP * 250x250x103 Kotelo Gamma jousil. GD213J 2x13 mod IP * 250x375x103 Kotelo Gamma jousil. GD313J 3x13 mod IP * 250x500x103 Kotelo Gamma jousil. GD413J 4x13 mod IP * 250x625x103 Modulikotelot muovi 18 mod leveät, ilman ovea Kotelo Gamma jousil. GD118S 1x18 mod IP * 355x250x103 Kotelo Gamma jousil. GD218S 2x18 mod IP * 355x375x103 Kotelo Gamma jousil. GD318S 3x18 mod IP * 355x500x103 Kotelo Gamma jousil. GD418S 4x18 mod IP * 355x625x103 Modulikotelot teräs 13 mod leveät, ovella Kotelo Gamma ovella GD113N 1X13mod IP20 Fe/PS x250x130 Kotelo Gamma ovella GD213N 2X13mod IP20 Fe/PS x375x130 Kotelo Gamma ovella GD313N 3X13mod IP20 Fe/PS x500x130 Kotelo Gamma ovella GD413N 4X13modD IP20 Fe/PS x625x130 Modulikotelot teräs 18 mod leveät, ovella Modulikotelo Gamma GD118N 1x18mod IP20 teräs x250x130 Modulikotelo Gamma GD218N 2x18mod IP20 teräs x375x130 Modulikotelo Gamma GD318N 3x18mod IP20 teräs x500x130 Modulikotelo Gamma GD418N 4x18mod IP20 teräs x625x130 Ovet, takalevyt ja lisätarvikkeet Gamma-koteloille Ovet: Toimitetaan kokonaisena saranoiden kanssa. Asennettavissa vasen- ja oikeakätisesti pikasalvalla. Pikasalpa voidaan varustaa avainlukolla. DIN-peitelevyt: Tyhjien DIN-aukkojen peittämiseksi. P012 katkaisuaihioilla 1/2 modulin välein. Sinetöintipakkaus: Kotelon GDxxxJ/S kansiosien sinetöintiin kahdesta kulmasta. Vaihdetaan alkuperäisten ruuvien tilalle. Mitat l x k x s Ovet, valkoinen Ovi valk.kotelolle GD113J GP113P * 250x250x28 Ovi valk.kotelolle GD213J GP213P * 250x375x28 Ovi valk.kotelolle GD313J GP313P * 250x500x28 Ovi valk.kotelolle GD413J GP413P * 250x625x28 Ovi valk.kotelolle GD118S GP118P * Ovi valk.kotelollegd218s GP218P * 355x375x28 2 Keskukset ja kotelot varastossa *

3 Mitat l x k x s Ovi valk.kotelolle GD318S GP318P * 355x500x28 Ovi valk.kotelolle GD418S GP418P * 355x625x28 Ovet, läpinäkyvä Ovi kirkas kotelolle GD113J GP113T Ovi kirkas kotelolle GD213J GP213T Ovi kirkas kotelolle GD313J GP313T Ovi kirkas kotelolle GD413J GP413T Ovi kirkas kotelolle GD118S GP118T Ovi kirkas kotelolle GD218S GP218T Ovi kirkas kotelolle GD318S GP318T Ovi kirkas kotelolle GD418S GP418T * Takalevypakkaukset Takalevy kotelolle GD113J GS113D * Takalevy kotelolle GD213J GS213D * Takalevy kotelolle GD313J GS313D * Takalevy kotelolle GD413J GS413D * Takalevy kotelolle GD118S GS118D * Takalevy kotelolle GD218S GS218D * Takalevy kotelolle GD 318S GS318D * Takalevy kotelolle GD418S GS418D * Lisätarvikkeet Sylinterilukko Gamma kot. GZ35A * Liittimien kannatin Gamma kot. GZ30A * Liittimien kannatin Gamma GZ40A Gamma-koteloille 18mod DIN-peitelevyt Peitelevy P031F 1/2 mod Peitelevy P032F 1 mod Peitelevy JP014 1X13 mod * Peitelevy JP015 DIN-aukolle 18mod Sinetöintipakkaus Sinetöintisetti Gamma kot. GZ32A Piirustustaskut Piirustustasku Gamma GZ07A A Merkintäliuskat Merkintäliuskasetti Gamma kot. GZ31A 13 mod (sis. 40kpl) Merkintäliuskatasku Gamma kot. GZ33A Asennuskanavajärjestelmä Gamma Voidaan jakaa kolmeen eri osastoon väliseinän JB068N avulla, mukana toimitetaan 3 kaapelipidikettä Kaapelikanava Gamma JA260N 68x250x2600 PVC VAL Kaapelikanavan päädyn sulkemiseen, toimitetaan kiinnitysruuvein Pääty Gamma JB251N kanavalle JA260N Toimitetaan kiinnitysruuvein Kattosovite Gamma JB252N kanavalle JA260N Painetaan kanavan päälle ja kiinnitetään ruuveilla Lattiasovite Gamma JB253N kanavalle JA260N Pitää kaapelit paikallaan, kun kansi irroitetaan Kaapelituki Gamma JB254N kanavalle JA260N Kanava voidaan jakaa 3:een osaan esim. vahva/heikkovirta/tele. Väliseinä Gamma JB068N kanavalle JA260N Parantaa kotelon ja kanavan liitoksen ulkonäköä Muotoilukappale Gamma JB256N kanavalle JA260N Keskukset ja kotelot 3

4 HAGER VOLTA PIENKOTELOT Uppoas. IP30, suojausluokka II, vakiotoimitusmuoto, upotussyvyys 88 mm Uppoasennuskotelot: - laitteille 63A asti - laiteasennussyvyys: maks. 70 mm - levyseinäkiinnikkeet eivät putoa - kosketussuoja 90 käännettävillä pikakiinnitysruuveilla, sinetöitävissä - upotuskehyksen korkeus vain 15 mm seinäpinnasta - integroitu vesivaaka upotuskaukalossa - ovi teräksestä pikasalvalla, oven sarana käsin vapautettavissa, oven kätisyys vaihdettavissa ilman upotuskehyksen irrotusta - kosketussuojatut QuickConnect- jousiliittimet nopeaan kytkentään - liitin vikavirtasuojille erotettavissa vakiona 1-, 2-, 3- ja 4- rivisissä koteloissa - sivujohdotustilat upotuskaukalossa - väri puhtaanvalkoinen (RAL 9010) - soveltuu käytettäväksi asuinrakennuksissa normin DIN mukaisesti - asennus ohuempaan seinään: vakiokoteloasennus korotuskehyksen (varaosa) kanssa min 72 mm seinään Modulikotelo uppo VH12NC 1x12mod IP30 Fe/PS * Modulikotelo uppo VH24NC 2x12mod IP30 Fe/PS * Modulikotelo uppo VH36NC 3x12mod IP30 Fe/PS * Modulikotelo uppo VH48NC 4x12mod IP30 Fe/PS * Uppoas. IP30, suojausluokka II, projektitoimitusmuoto Volta-modulikotelot, projektitoimitus erillisosina - upotuskaukalo tyhjänä. Kalustuspakkaus upotuskehyksellä ja ovella (väri RA 9010), kosketussuoja, kiinnityskiskot ja l isätarvikkeet, PE/N- ja VVSK -liittimet tai vastaavasti kalustus riviliittimillä Uppoasennuskaukalot Volta Upotuskaukalo VH12NK tyhjä levys. PS Upotuskaukalo VH24NK tyhjä levys. PS Upotuskaukalo VH36NK tyhjä levys. PS Upotuskaukalo VH48NK tyhjä levys. PS Kalustuspakkaukset upotuskehyksellä ja ovella Kalustuspakkaus VZ12NAV k. VH12NK ilman ovik Kalustuspakkaus VZ24NAV k. VH24NK ilman ovik Kalustuspakkaus VZ36NAV k. VH36NK ilman ovik Kalustuspakkaus VZ48NAV k. VH48NK ilman ovik Kalustepakkaus VZ24NRK k. VH24NK ovik. rivil Kalustepakkaus VZ36NRK k. VH36NK ovik. rivil Kalustepakkaus VZ48NRK k. VH48NK ovik. rivil Kalustuspakkaukset ilman upotuskehystä ja ovea Kalustuspakkaus VZ12NUH k. VH12NK ovikehyks Kalustuspakkaus VZ24NUH k. VH24NK ovikehyks Kalustuspakkaus VZ36NUH k. VH36NK ovikehyks Kalustuspakkaus VZ48NUH k. VH48NK ovikehyks Upotuskehys ovella Upotuskehys VZ101N ovella k. VH12xx Fe Upotuskehys VZ102N ovella k. VH24xx Fe Upotuskehys VZ103N ovella k. VH36xx Fe Upotuskehys VZ104N ovella k. VH48xx Fe Upotuskehys VZ321N ov. k. VH12xx VAL Al Upotuskehys VZ322N ov. k. VH24xx VAL Al Upotuskehys VZ323N ov. k. VH36xx VAL Al Upotuskehys VZ324N ov. k. VH48xx VAL Al Upotuskehys VZ331N ov. k. VH12xx ANT Fe Upotuskehys VZ332N ov. k. VH24xx ANT Fe Upotuskehys VZ333N ov. k. VH36xx ANT Fe Upotuskehys VZ334N ov. k. VH48xx ANT Fe Upotuskehys VZ261N ovella k. VH12xx RST Upotuskehys VZ262N ovella k. VH24xx RST Keskukset ja kotelot varastossa *

5 Upotuskehys VZ263N ovella k. VH36xx RST Upotuskehys VZ264N ovella k. VH48xx RST Vaihtokehykset Upotuskehys VZ801N Vaihtokehys VZ812N/VZ814N VZ802N val Upotuskehys VZ807N Upotuskehys VZ808N Upotuskehys VZ809N Upotuskehys VZ810N Peilikeskiöt Peiliosa VZ811N upot.keh 2-riv VH8xx Peilikeskiö Volta/Setter VZ812N upot.keh 3-riv VH8xx Kuvakehyskeskiöt Kuvakehys VZ813N ikk. keh 2-riv. VH8xx Kuvakeskiö Volta/Setter VZ814N ikk. keh 3-riv. VH8xx Muistitauluovi Ovi VZ292N Ovi VZ293N Valvontataulut Ovi VZ242N Ovi VZ243N Modulikotelot uppoasennukseen, lisätarvikkeet Valutuet Valutuki VZ501N kot. VH12xx FE Valutuki VZ502N kot. VH24xx FE Valutuki VZ503N kot. VH36xx FE Valutuki VZ504N kot. VH48xx FE Erotuslevyt uppokoteloille Erotuslevy VZ510N vaaka Volta-kot Erotuslevy VZ511N pysty VH12xx Erotuslevy VZ512N pysty VH24xx Erotuslevy VZ513N pysty VH36xx Erotuslevy VZ514N pysty VH48xx DIN-kisko upotettu DIN-kisko Volta VZ406 madallettu Yhdistyskappalepakkaus Yhdistyspakkaus VZ410N kot. pys/vaakayhd Liitin ohjauspiireille Ohjausliitin VZ465N 7x1,5mm Asennuslevyt uppokoteloille Asennuslevy VZ451N kot. VH12xx Fe Asennuslevy VZ452N kot. VH24xx Fe Asennuslevy VZ453N kot. VH36xx Fe Asennuslevy VZ454N kot. VH48xx Fe Kaikkiin Volta-koteloihin 50 eri lukitussarjavaihtoehtoa Lukko VZ302N Volta-kot. vakio Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Keskukset ja kotelot 5

6 Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Lukko VZ302N Ikkunalliset ovet uppokoteloihin Ovi VZ131N ikk. kotel. VH12xx Fe Ovi VZ132N ikk. kotel. VH24xx Fe Ovi VZ133N ikk. kotel. VH36xx Fe Ovi VZ134N ikk. kotel. VH48xx Fe Upostuskehykset Upotuskehys VZ141N kot. VH12xx Fe Upotuskehys VZ142N kot. VH24xx Fe Upotuskehys VZ143N kot. VH36xx Fe Upotuskehys VZ144N kot. VH48xx Fe Korotuskehykset Korotuskehys VZ111N kot. VH12xx Fe Korotuskehys VZ112N kot. VH24xx Fe Korotuskehys VZ113N kot. VH36xx Fe Korotuskehys VZ114N kot. VH48xx Fe Merkintäarkit Merkintäarkkipakkaus VZ717 pakkaus = 10 arkkia Merkintäliuskat Merkintäliuskapakkaus VZ602 muovitask.(sis.10kpl) * Piirustustasku Piirustustasku VZ407 A4 220x240 tar. läpin Kiinnityskampa kaapeleille, pintakoteloille Vedonpois.kisko 12 ja 18 mod VZ Puhdistusaine Puhdistusspray VZ404 kot. muovios DIN-peitelevyt Peitelevy DIN S35S VAL 219 mm katk.aih * Peitelevy DIN Univers ZZ34S VAL 221mm lukittava Peiteklipsi 6 Keskukset ja kotelot varastossa *

7 Peitelevypakkaus DIN S30N 10kpl 18mm ja 2kpl 9mm Maalaussuojukset Maalaussuoja VZ536 kot. VH12xx monik Maalaussuoja VZ537 kot. VH24xx monik Maalaussuoja VZ538 kot. VH36xx monik Maalaussuoja VZ539 kot. VH48xx monik QuickConnect PE/N-liitintarvikkeet N-liittimet vikavirtasuojille N-liitin VZ455N 5x1,5-4mm2 SIN JL N-liittimet vikavirtasuojille DIN-kiskolle N-liitin VZ456N DIN-kiskoas Vaiheliittimet Vaiheliitin VZ455P 5x1,5-4mm2 RUS JL Vaiheliittimet DIN-kiskolle Vaiheliitin VZ456P DIN-kiskoas Liittimien kannattimet PE-/N-liittimillä PE/N-liitinsilta VZ461 11xN+11xPE/3xN+3xPE PE/N-liitinsilta VZ462 16xN+14xPE/4xN+4xPE PE/N-liitinsilta VZ463 19xN+17xPE/5xN+5xPE PE/N-liitinsilta VZ464 21xN+20xPE/5xN+6xPE N-liitinlohkot N-jousiliitin 5x4m2 / 1x16m2 KN06N * N-jousiliitin 8x4m2 / 2x16m2 KN10N * N-jousiliitin 11x4m2 / 3x16m2 KN14N * N-jousiliitin 14x4m2 / 4x16m2 KN18N * N-jousiliitin 17x4m2 / 5x16m2 KN22N * N-jousiliitin 20x4m2 / 6x16m2 KN26N Yhdistyssiltapakkaukset N-liitinlohkoille, sininen Yhdistyssilta N-liittimille KN99N (sis 10kpl) PE-liitinlohkot PE-jousiliitin 5x4m2 / 1x16m2 KN06E PE-jousiliitin 8x4m2 / 2x16m2 KN10E * PE-jousiliitin 11x4m2 / 3x16m2 KN14E PE-jousiliitin 14X4m2 / 4x16m2 KN18E * PE-jousiliitin 17x4m2 / 5x16m2 KN22E * PE-jousiliitin 20x4m2/6x16m2 KN26E * Yhdistyssiltapakkaukset PE-liitinlohkoille, vihreä Yhdistyssilta PE-liittimille KN99E (sis 10kpl) Vaiheliitinlohkot, ruskea Vaihe-jousil. 5x4m2/1x16m2 KN06P Vaihe-jousil. 8x4m2/2x16m2 KN10P Vaihe-jousil. 11x4m2/3x16m2 KN14P Vaihe-jousil. 14x4m2/4x16m2 KN18P Vaihe-jousil. 17x4m2/5x16m2 KN22P Vaihe-jousil.20x4m2/6x16m2 KN26P Yhdistyssiltapakkaukset vaiheliitinlohkoille, ruskea Yhdistyssilta vaiheliittimille KN99P Liittimien kannatin volta/vector Jousil.adapteri Volta/Vector VZ Asennusadapteri Jousiliitinadapteri Din-kisk. KN00A * Keskukset ja kotelot 7

8 Volta-modulikotelot uppoasennukseen, varaosat Kosketussuojat Kosketussuoja DIN VZ221N kot. VH12xx Fe Kosketussuoja DIN VZ222N kot. VH24xx Fe Kosketussuoja DIN VZ223N kot. VH36xx Fe Kosketussuoja DIN VZ224N kot. VH48xx Fe Levyseinäankkurit Kiinnityspakkaus VZ405N Pikasalpa Salpa VZ308N varaosa oville Varaosaovet uppokoteloille Ovi VZ121N kot. VH12xx Fe Ovi VZ122N kot. VH24xx Fe Ovi VZ123N kot. VH36xx Fe Ovi VZ124N kot. VH48xx Fe Kaapeliläpivientilevy Läpivientilaippa VZ530N kaapeleille DIN-kisko DIN-kisko VZ551N kot. VH12xx Ovipidike kaavioille uppokoteloissa Pidike VZ535 kesk.kaav. oveen Kaapelipidikkeet sivun johtotiloille Kaapelipidikepakkaus VZ699 Volta-kot. 6kpl Jousisaranat Sarana VZ800N ovelle (varaosa) 2kpl Varaosa-avaimet Avain VZ304N lukolle VZ302N Avain VZ304N01 lukolle VZ302N Avain VZ304N02 lukolle VZ302N Avain VZ304N03 lukolle VZ302N Avain VZ304N04 lukolle VZ302N Avain VZ304N05 lukolle VZ302N Avain VZ304N06 lukolle VZ302N Avain VZ304N07 lukolle VZ302N Avain VZ304N08 lukolle VZ302N Avain VZ304N09 lukolle VZ302N Avain VZ304N10 lukolle VZ302N Avain VZ304N11 lukolle VZ302N Avain VZ304N12 lukolle VZ302N Avain VZ304N13 lukolle VZ302N Avain VZ304N14 lukolle VZ302N Avain VZ304N15 lukolle VZ302N Avain VZ304N16 lukolle VZ302N Avain VZ304N17 lukolle VZ302N Avain VZ304N18 lukolle VZ302N Avain VZ304N19 lukolle VZ302N Avain VZ304N20 lukolle VZ302N Avain VZ304N21 lukolle VZ302N Avain VZ304N22 lukolle VZ302N Avain VZ304N23 lukolle VZ302N Avain VZ304N24 lukolle VZ302N Avain VZ304N25 lukolle VZ302N Avain VZ304N26 lukolle VZ302N Avain VZ304N27 lukolle VZ302N Avain VZ304N28 lukolle VZ302N Avain VZ304N29 lukolle VZ302N Avain VZ304N30 lukolle VZ302N Avain VZ304N31 lukolle VZ302N Avain VZ304N32 lukolle VZ302N Avain VZ304N33 lukolle VZ302N Avain VZ304N34 lukolle VZ302N Avain VZ304N35 lukolle VZ302N Avain VZ304N36 lukolle VZ302N Avain VZ304N37 lukolle VZ302N Keskukset ja kotelot varastossa *

9 Avain VZ304N38 lukolle VZ302N Avain VZ304N39 lukolle VZ302N Avain VZ304N40 lukolle VZ302N Avain VZ304N41 lukolle VZ302N Avain VZ304N42 lukolle VZ302N Avain VZ304N43 lukolle VZ302N Avain VZ304N44 lukolle VZ302N Avain VZ304N45 lukolle VZ302N Avain VZ304N46 lukolle VZ302N Avain VZ304N47 lukolle VZ302N Avain VZ304N48 lukolle VZ302N Avain VZ304N49 lukolle VZ302N HAGER GOLF PIENKOTELOT Modulikotelot uppoasennukseen 4/8/12 mod. IP40 Tekniset tiedot: - uppokotelot 1-4 riviä modulia modulikojeille syvyys 70 mm asti - kotelo muovia - oven kätisyys voidaan vaihtaa oikealle tai vasemmalle ilman etuosan irroitusta. - avain löytyy lisätarvikkeena. Oven avauskulma Sisälle meneviä tarvikkeita: - liittimet N ja PE - uusi patentoitu merkintäjärjestelmä (VZ787N) - kaapelikiinnikkeet johtimien sidontaan (VZ699N) - ovet toimitetaan muovikalvolla suojattuna Modulikotelo uppo VF104PS 1x4mod IP40 PS Modulikotelo uppo VF104TS 1x4mod IP40 PS Modulikotelo uppo VF108PS 1x8mod IP40 PS Modulikotelo uppo VF108TS 1x8mod IP40 PS Modulikotelo uppo VF112PS 1x12mod IP40 PS Modulikotelo uppo VF112TS 1x12mod IP40 PS Modulikotelo uppo VF212PS 2x12mod IP40 PS Modulikotelo uppo VF212TS 2x12mod IP40 PS Modulikotelo uppo VF312PS 3x12mod IP40 PS Modulikotelo uppo VF312TS 3x12mod IP40 PS Modulikotelo uppo VF412PS 4x12mod IP40 PS Modulikotelo uppo VF412TS 4x12mod IP40 PS Modulikotelot uppoasennukseen 18/22 mod. IP40 Tekniset tiedot: - IP-luokka: - IP30 ilman ovea - IP40 oven kanssa - IK07 - Suojausluokka II - Väri valkoinen RAL Nimellisvirta: laitteille 63 A asti - Nimellisjännite: 400 VAC/50 Hz - Hehkulankatesti: 850 C Modulikotelo uppo VF118PS 1x18mod IP40 PS Modulikotelo uppo VF118TS 1x18mod IP40 PS Modulikotelo uppo VF218PS 2x18mod IP40 PS Modulikotelo uppo VF218TS 2x18mod IP40 PS Modulikotelo uppo VF318PS 3x18mod IP40 PS Keskukset ja kotelot 9

10 Modulikotelo uppo VF318TS 3x18mod IP40 PS Modulikotelo uppo VF418PS 4x18mod IP40 PS Modulikotelo uppo VF418TS 4x18mod IP40 PS Modulikotelo uppo VF122PS 1x22mod IP40 PS Modulikotelo uppo VF122TS 1x22mod IP40 PS Modulikotelot pinta-asennukseen 4/8/12 mod. IP pintakotelot 1-4 riviä, 4-72 modulia modulikojeille syvyys 70 mm asti - kotelo muovia - oven kätisyys voidaan vaihtaa oikealle tai vasemmalle ilman etuosan irroitusta. - avain löytyy lisätarvikkeena. Oven avauskulma kaapeliläpiviennit katkaisuaihioilla ja putkille Sisälle meneviä tarvikkeita: - liittimet N ja PE - uusi patentoitu merkintäjärjestelmä (VZ787N) - kaapelikiinnikkeet johtimien sidontaan (VZ699N) - ovet toimitetaan muovikalvolla suojattuna Modulikotelo pinta VS104PS 1x4mod IP40 PS Modulikotelo pinta VS104TS 1x4mod IP40 PS Modulikotelo pinta VS108PS 1x8mod IP40 PS Modulikotelo pinta VS108TS 1x8mod IP40 PS Modulikotelo pinta VS112PS 1x12mod IP40 PS Modulikotelo pinta VS112TS 1x12mod IP40 PS Modulikotelo pinta VS212PS 2x12mod IP40 PS Modulikotelo pinta VS212TS 2x12mod IP40 PS Modulikotelo pinta VS312PS 3x12mod IP40 PS Modulikotelo pinta VS312TS 3x12mod IP40 PS Modulikotelo pinta VS412PS 4x12mod IP40 PS Modulikotelo pinta VS412TS 4x12mod IP40 PS Modulikotelot pinta-asennukseen 18/22 mod. IP Tekniset tiedot: - IP-luokka: IP30 ilman ovea, IP40 oven kanssa IK07 - Suojausluokka II - Väri valkoinen RAL Nimellisvirta: laitteille 63 A asti - Nimellisjännite: 400 VAC/50 Hz - Hehkulankatesti: 650 C Modulikotelo pinta VS118PS 1x18mod IP40 PS Modulikotelo pinta VS118TS 1x18mod IP40 PS Modulikotelo pinta VS218PS 2x18mod IP40 PS Modulikotelo pinta VS218TS 2x18mod IP40 PS Modulikotelo pinta VS318PS 3x18mod IP40 PS Modulikotelo pinta VS318TS 3x18mod IP40 PS Modulikotelo pinta VS418PS 4x18mod IP40 PS Modulikotelo pinta VS418TS 4x18mod IP40 PS Modulikotelo pinta VS122PS 1x22mod IP40 PS Modulikotelo pinta VS122TS 1x22mod IP40 PS Keskukset ja kotelot varastossa *

11 Lisätarvikkeet Erillisovet (varaosa) - ovi muovista - väri valkoinen RAL 9010 Ovi VZ603N VF/VS112 VAL varaos Ovi VZ604N VF/VS212 VAL varaos Ovi VZ605N VF/VS312 VAL varaos Ovi VZ606N VF/VS412 VAL varaos Ovi VZ607N VF/VS118 VAL varaos Ovi VZ608N VF/VS218 VAL varaos Ovi VZ609N VF/VS318 VAL varaos Ovi VZ610N VF/VS418 VAL varaos Ovi VZ611N VF/VS122 VAL varaos Erillisovet (varaosa) - ovi muovista - läpinäkyvä ovi Ovi VZ623N VF/VS112 läpin. varaos Ovi VZ624N VF/VS212 läpin. varaos Ovi VZ625N VF/VS312 läpin. varaos Ovi VZ626N VF/VS412 läpin. varaos Ovi VZ627N VF/VS118 läpin. varaos Ovi VZ628N VF/VS218 läpin. varaos Ovi VZ629N VF/VS318 läpin. varaos Ovi VZ630N VF/VS418 läpin. varaos Ovi VZ631N VF/VS122 läpin. varaos Liittimien kannatin N- ja PE-liittimille, - muovinen N- ja PE-lisäliittimien asennukseen Liittimien kannatin VZ705N kot. VF/VS 4M Liittimien kannatin VZ706N kot. VF/VS 8M Liittimien kannatin VZ707N kot. VF/VS 12M Liittimien kannatin VZ708N kot. VF/VS 18/22M N-liitinmodulit QuickConnect, sininen N-jousiliitin 5x4m2 / 1x16m2 KN06N * N-jousiliitin 8x4m2 / 2x16m2 KN10N * N-jousiliitin 11x4m2 / 3x16m2 KN14N * N-jousiliitin 14x4m2 / 4x16m2 KN18N * N-jousiliitin 17x4m2 / 5x16m2 KN22N * N-jousiliitin 20x4m2 / 6x16m2 KN26N PE-liitinmodulit QuickConnect, vihreä PE-jousiliitin 5x4m2 / 1x16m2 KN06E PE-jousiliitin 8x4m2 / 2x16m2 KN10E * PE-jousiliitin 11x4m2 / 3x16m2 KN14E PE-jousiliitin 14X4m2 / 4x16m2 KN18E * PE-jousiliitin 17x4m2 / 5x16m2 KN22E * PE-jousiliitin 20x4m2/6x16m2 KN26E * Lukko - lukon mukana toimitetaan 2 avainta Lukko VZ794N kot. VF/VS Kaapelipidike VF / VS Kaapelipidikepakkaus VZ699N VF/VS-kot.sis.10kpl Kiinnitysankkurit VF Kiinnikkeet VF-koteloiden asentamiseksi levyseinään. Levyseinäankkuripakkaus VZ696N VFxxxPS/TS-koteloille Sulkutulpat luokka II VS-koteloille ja yhdistyspalat sivuyhdistyksiin Tulppa VZ789 suoj.luokka II+yhditys Läpinäkyvä merkintätasku VF / VS 450 mm / merkintäliuskat Merkintäliuskapakkaus VZ787N VF/VS-kot.450mm sis.5kp Merkintätarrapakkaus VZ788N 396mm sis. 10kpl Läpivientilaipat Läpivientilaippa VZ693N uppotusk. VF 12M Läpivientilaippa VZ694N uppotusk. VF 18/22M Ruuvipakkaus VZ790N kan./rung.vf sis.12kpl Keskukset ja kotelot 11

12 HAGER DATA-ASENNUSKOTELOT PINTA- JA UPPOASENNUKSEEN Data-asennuskotelot pinta-asennukseen gamma Pinta-asenteiset kotelot löytyvät 2- ja 4-rivisenä. - DIN-kiskot ristikytkentämoduleille - rei itetty asennuslevy laitteiden asennukseen esim. reititin, kytkin jne. - pistorasiat vakiona asennuslevyssä, 2 tai 3 riippuen kotelon koosta IT-kotelo Gamma GD218SMB IT-kotelo Gamma GD418SMB Välikaapelit ristikytkentään välikaapelit data/telelinjojen ristikytkentään - varustettu valetuilla RJ45-liittimillä IEC/ISO mukaisesti - noudattaa normia IEC/ISO suojattu 360 asteisesti - jousitetut koskettimet - väri: vaaleanharmaa, muut värit kysyttävä erikseen - käyttölämpötila C - halogeeniton Välikaapelit Cat 6 suojattu Kytkentäkaapelipakkaus TN715 RJ45 Cat6 STP 0.3m 4kpl Kytkentäkaapelipakkaus TN713 RJ45 Cat6 STP 0.5m 4kpl Kytkentäkaapeli TN714 RJ45 Cat6 STP 1.0m Välikaapelit RJ45/IEC Kytkentäkaapeli-RJ45 TN831 RJ45/IEC F 3m Tietoverkkomodulit Datamodulipakkaus TN002S RJ45 Cat6 STP DIN * Datamodulipakkaus TN003S RJ45 Cat6 UTP DIN * Kiinnitystarvikkeet data-asennuslevyille Kiinnityspakkaus VZ306 teleas.levylle Pistorasiapakkaus VZ319 teleas.koteloille Asennuslevy Volta VZ318N teleas.kot VH36xx Asennuslevy Volta VZ320N teleas.kot VH48xx Data-asennuskotelot uppoasennukseen volta Kotelokoot 3- ja 4-rivinen, pinta- ja uppoasennukseen - upotetulla DIN-kiskolla, esim. DIN-datamodulien asennukseen, PE-liitin potentiaalintasaukseen - rei itetty asennuslevy aktiivi- ja passiivilaitteiden kiinnitykseen - kaksoispistorasia aktiivikomponenttien virransyöttöön - mitat kuten vakiokoteloissa - mitat normin DIN mukaan Teleasennuskotelo uppo FE/PS VH36MM 3-rivinen IP Teleasennuskotelo uppo FE/PS VH48MM 4-rivinen IP Keskukset ja kotelot varastossa *

13 Tietoverkkokomponentit RJ45-liitinmodulit DIN-kannattimella Datamodulipakkaus TN002S RJ45 Cat6 STP DIN * Datamodulipakkaus TN003S RJ45 Cat6 UTP DIN * RJ45-liitinmodulit Datamodulipakkaus TN003 RJ45 Cat6 UTP Datamodulipakkaus TN002 RJ45 Cat6 STP Kiinnityssetti laitteiden kiinnitykseen asennuslevylle Asennustarvike TN901 laitteille IT-kotelossa Merkintäsetti data-asennuskeskuksiin Merkintätarvike TN902 IT-koteloille Kytkin, 4-porttinen, välipistorasia-adapterilla Kytkinpakkaus TN500 Multim. PLC Set Välipistorasia-adapteri Adapteri TN502 Multim. PLC Adapter Antennimoduli KOAX DIN-kannattimella KOAX-moduuli TN010S F/F IEC DIN Keskukset ja kotelot 13

14 HAGER VECTOR PIENKOTELOT Modulikotelot, IP54/65, suojausluokka II laitteille 63A asti - varustettu DIN-kiskoilla, 1-4 riviä - asennussyvyys: maks. 70 mm - voidaan lämmittää tarvittaessa lämmittimellä FL252Z - päädyissä läpiviennit kaapeleille ja sivuissa koteloiden yhdistämiseen - väri: vaaleanharmaa RAL 7035 Modulikotelot IP54/65, PE/N-liittimillä Vector kotelo IP54/65 VE103N 1x3 MOD * Vector kotelo IP54/65 VE106N 1x6 MOD * Vector kotelo IP54/65 VE110N 1x10 MOD * Modulikotelot IP54/65, suojausluokka II, QuickConnect maks. 63 A komponenteille - läpivientiaihiot kaapeleille - läpivientiaihiot sivuissa rinnakkainasennusta varten - lisävarusteena läpiviennit peittävä suojakotelo, johon voidaan liittää asennuskanava LF voidaan lämmittää tarvittaessa lämmittimellä FL252Z - väri: vaaleanharmaa RAL 7035 HUOM! Ulos asennettaessa kaapelit on tuotava koteloon vain alakautta ja kotelon pohjaan on asennettava tuuletustulppa. Vector kotelo IP54 jousiliitt. VE112AK 1x12 mod * Vector kotelo IP54 jousiliitt. VE212AK 2x12 MOD * Vector kotelo IP54 jousiliitt. VE312AK 3x12 mod * Vector kotelo IP54 jousiliitt. VE412AK 4x12 mod * Vector kotelo IP54 jousiliitt. VE118AK 1x18 mod * Vector kotelo IP54 jousiliitt. VE218AK 2x18 mod * Lisätarvikkeet modulikoteloille vector Lukko VZ Vara-avain VZ Vedonpois.kisko 12 ja 18 mod VZ N-liitin vikavirtasuojille VZ * PE/N kiskojen kiinnike 2 kpl VZ Liitin ohjausjohdoille VZ Tuuletustulppa metrikierre VZ * Läpivientitiivistepakka Vector VZ758 IP54 metrisille läpiv Salpa Vector II VZ Läpivientien suojakot. 12 mod VZ Läpivientien suojakot. 18 mod VZ Johdotuskouru 12 mod. VZ Johdotuskouru 18 mod VZ Kiinnityspala PG16 2kpl V801V Yhdysholkki Vector VZ754 siv. yhd. kot 12-54mod Peitelevy DIN Vector VZ413 VAA HAR 6mod Peitelevy DIN Vector VZ416 VAA HAR 18mod Peitelevy DIN Vector VZ415 VAA HAR 219mm PE/N-liitinsilta VZ461 11xN+11xPE/3xN+3xPE PE/N-liitinsilta VZ462 16xN+14xPE/4xN+4xPE PE/N-liitinsilta VZ463 19xN+17xPE/5xN+5xPE PE/N-liitinsilta VZ464 21xN+20xPE/5xN+6xPE Keskukset ja kotelot varastossa *

15 HAGER ORION PLUS ASENNUSKOTELOT TERÄS IP65 ERISTYSLUOKKA I Asennuskotelot teräs IP65 eristysluokka I - tiiveysluokka IP65, IK 10 Järjestelmän sähköiset ominaisuudet: - asennuksiin sisätiloissa - laitteille nimellisvirraltaan maks. 630A - eristysluokka I (maadoitettava) - nimellisjännite Un = 400V, 50/60Hz - väri RAL 7035 (vaaleanharmaa) - koestusjännite Ui = 690V - normit: EN impulssijännite Uimp = 8 kv - kotelo ja ovi järjestelmämaadoitettu yhteen - maks. oikosulkuvirta Icc = 35 ka - metalliovi yhdellä tai kahdella kolmiosalvalla - kotelon oven kätisyys voidaan vapaasti valita - ovi varustettu valetulla tiivisteellä - kaapelilaipat kotelon molemmassa päässä - kotelossa tuet asennuslevyn helppoon kiinnitykseen Asennuskotelot ikk. ovella teräs, varustettavissa asennuslevyllä Asennuskotelo teräs ikk.ovella ORION PLUS 250x200x160mm Asennuskotelo teräs ikk.ovella ORION PLUS 300x250x160mm Asennuskotelo teräs ikk.ovella ORION PLUS 300x300x160mm Asennuskotelo teräs ikk.ovella ORION PLUS 350x300x160mm Asennuskotelo teräs ikk.ovella ORION PLUS 400x300x160mm Asennuskotelo teräs ikk.ovella ORION PLUS 400x300x200mm Asennuskotelo teräs ikk.ovella ORION PLUS 400x400x200mm Asennuskotelo teräs ikk.ovella ORION PLUS 350x300x200mm Asennuskotelo teräs ikk.ovella ORION PLUS 500x300x160mm Asennuskotelo teräs ikk.ovella ORION PLUS 500x300x200mm Asennuskotelo teräs ikk.ovella ORION PLUS 500x400x160mm Asennuskotelo teräs ikk.ovella ORION PLUS 500x400x200mm Asennuskotelo teräs ikk.ovella ORION PLUS 500x500x200mm Asennuskotelo teräs ikk.ovella ORION PLUS 600x400x200mm Asennuskotelo teräs ikk.ovella ORION PLUS 600x400x250mm Asennuskotelo teräs ikk.ovella ORION PLUS 600x600x250mm Asennuskotelo teräs ikk.ovella ORION PLUS 650x400x200mm Asennuskotelo teräs ikk.ovella ORION PLUS 650x400x250mm Asennuskotelo teräs ikk.ovella ORION PLUS 650x500x200mm Asennuskotelo teräs ikk.ovella ORION PLUS 650x500x250mm Asennuskotelo teräs ikk.ovella ORION PLUS 800x500x200mm Asennuskotelo teräs ikk.ovella ORION PLUS 800x500x250mm Asennuskotelo teräs ikk.ovella ORION PLUS 800x600x250mm Asennuskotelo teräs ikk.ovella ORION PLUS 800x600x300mm Asennuskotelo teräs ikk.ovella ORION PLUS 950x600x250mm Asennuskotelo teräs ikk.ovella ORION PLUS 950x600x300mm Asennuskotelo teräs ikk.ovella ORION PLUS 950x800x250mm Asennuskotelo teräs ikk.ovella ORION PLUS 950x800x300mm Asennuskotelo teräs ikk.ovella ORION PLUS 1250x600x250mm Asennuskotelo teräs ikk.ovella ORION PLUS 1250x800x300mm Asennuskotelot kiint. ovella teräs, varustettavissa asennuslevyllä Asennuskotelo teräs ORION PLUS 250x200x160mm Asennuskotelo teräs ORION PLUS 300x250x160mm Asennuskotelo Orion+ FL103A 300x300x160mm Fe Asennuskotelo teräs ORION PLUS 350x300x160mm Asennuskotelo teräs ORION PLUS 350x300x200mm Asennuskotelo teräs ORION PLUS 400x300x160mm Asennuskotelo teräs ORION PLUS 400x300x200mm Asennuskotelo teräs ORION PLUS 400x400x200mm Asennuskotelo teräs ORION PLUS 500x300x160mm Asennuskotelo teräs ORION PLUS 500x300x200mm Asennuskotelo teräs ORION PLUS 500x400x160mm Asennuskotelo teräs ORION PLUS 500x400x200mm Asennuskotelo teräs ORION PLUS 500x500x200mm Asennuskotelo teräs ORION PLUS 600x400x200mm Asennuskotelo teräs ORION PLUS 600x400x250mm Keskukset ja kotelot 15

16 Asennuskotelo teräs ORION PLUS 600x600x250mm Asennuskotelo teräs ORION PLUS 650x400x200mm Asennuskotelo teräs ORION PLUS 650x400x250mm Asennuskotelo teräs ORION PLUS 650x500x200mm Asennuskotelo teräs ORION PLUS 650x500x250mm Asennuskotelo teräs ORION PLUS 800x500x200mm Asennuskotelo teräs ORION PLUS 800x500x250mm Asennuskotelo teräs ORION PLUS 800x600x250mm Asennuskotelo teräs ORION PLUS 800x600x300mm Asennuskotelo teräs ORION PLUS 950x600x250mm Asennuskotelo teräs ORION PLUS 950x600x300mm Asennuskotelo teräs ORION PLUS 950x800x250mm Asennuskotelo teräs ORION PLUS 950x800x300mm Asennuskotelo teräs ORION PLUS 1250x600x250mm Asennuskotelo teräs ORION PLUS 1250x800x300mm Tiivistysnauhasetti Koteloiden asennukseen päällekkäin - sisältää kiinnitysruuvit Tiivistenauha ORION PLUS KOT.YHDISTYKSEEN Sokkeli Etu- ja takapinnan avattavalla laipalla. Väri RAL Täydellinen kiinnitysosilla Sokkeli kotelolle 500x200mm ORION PLUS k=150mm Sokkeli kotelolle 500x250mm ORION PLUS k=150mm Sokkeli kotelolle 600x250mm ORION PLUS k=150mm Sokkeli kotelolle 600x300mm ORION PLUS k=150mm Sokkeli kotelolle 800x250mm ORION PLUS k=150mm Sokkeli kotelolle 800x300mm ORION PLUS k=150mm Työkalusalvat Lukkosalpa alumiini ORION PLUS NELIÖKESK.8x8mm Lukkosalpa alumiini ORION PLUS NELIÖKESK.6x6mm Lukkosalpa alumiini ORION PLUS KOLMIOKESK.8mm Lukkosalpa alumiini ORION PLUS KAKSOISKESK.3mm Lukituskahva asennuskoteloille Väri RAL Voidaan asentaa vain kolmiolukkosalvan FL93Z kanssa, joka vakiona koteloissa. Lukituskahva koodi Nro427 ORION PLUS AVAIN Yleisavain työkalusalvoille muovinen Väri RAL Keskiöille: kolmio, kaksoishaitta, neliö. Avain Orion+ FL99Z kolmio/neliö/2-haitta Keskukset ja kotelot varastossa *

17 Kiinnityskorvakesetti teräskoteloille seinäasennus Kiinn.korvakesetti 4kpl teräs ORION PLUS TERÄSKOTELOILLE Maadoitusjohdin KeVi 4mm2 ORION PLUS MAADOITYSJOHDIN Spray-maali Spray-maali harmaa RAL7035 ORION PLUS TERÄSKOTELOILLE HAGER ORION PLUS KOTELOTARVIKKEET KALUSTEJÄRJESTELMÄ C Asennuslevyt teräs Asennus suoraan kotelon pohjalle tai kannakesetillä FL450A säätövaran avulla haluttuun korkeuteen. Asennuslevy teräs ORION PLUS KOTELOLLE 250x200mm Asennuslevy teräs ORION PLUS KOTELOLLE 350x250mm Asennuslevy teräs ORION PLUS KOTELOLLE 300x300mm Asennuslevy teräs ORION PLUS KOTELOLLE 350x300mm Asennuslevy teräs ORION PLUS KOTELOLLE 400x300mm Asennuslevy teräs ORION PLUS KOTELOLLE 400x400mm Asennuslevy teräs ORION PLUS KOTELOLLE 500x300mm Asennuslevy teräs ORION PLUS KOTELOLLE 500x400mm Asennuslevy teräs ORION PLUS KOTELOLLE 500x500mm Asennuslevy teräs ORION PLUS KOTELOLLE 600x400mm Asennuslevy teräs ORION PLUS KOTELOLLE 600x600mm Asennuslevy teräs ORION PLUS KOTELOLLE 650x400mm Asennuslevy teräs ORION PLUS KOTELOLLE 650x500mm Asennuslevy teräs ORION PLUS KOTELOLLE 800x500mm Asennuslevy teräs ORION PLUS KOTELOLLE 800x600mm Asennuslevy teräs ORION PLUS KOTELOLLE 950x600mm Asennuslevy teräs ORION PLUS KOTELOLLE 950x800mm Asennuslevy teräs ORION PLUS KOTELOLL 1250x600mm Asennuslevy teräs ORION PLUS KOTELOLL 1250x800mm Asennuslevyt muovi Asennus suoraan kotelon pohjalle tai kannakesetillä FL450A säätövaran avulla haluttuun korkeuteen. Asennuslevy muovi ORION PLUS KOTELOLLE 350x250mm Asennuslevy muovi ORION PLUS KOTELOLLE 350x300mm Asennuslevy muovi ORION PLUS KOTELOLLE 500x300mm Asennuslevy muovi ORION PLUS KOTELOLLE 500x400mm Keskukset ja kotelot 17

18 Asennuslevy muovi ORION PLUS KOTELOLLE 650x400mm Asennuslevy muovi ORION PLUS KOTELOLLE 650x500mm Asennuslevy muovi ORION PLUS KOTELOLLE 800x500mm Asennuslevy muovi ORION PLUS KOTELOLLE 800x600mm Asennuslevy muovi ORION PLUS KOTELOLLE 950x600mm Asennuslevy muovi ORION PLUS KOTELOLLE 950x800mm Asennuslevy muovi ORION PLUS KOTELOLL 1250x600mm Asennuslevy muovi ORION PLUS KOTELOLL 1250x800mm Kannakesetti asennuslevyille 4 kannaketta,ruuvia ja mutteri Panelikiinnityskannakesetti 4k ORION PLUS RUUVIA JA MUTTERIA Väliovisetit teräs Kiinnitys mukana toimitettavilla kannakkeilla kotelorungon kiskoihin, lukitus kaksoishaittaavaimella Väliovisetti Orion+ FL541A KOT 250x200 Fe Sisäovipaneli teräs ORION PLUS KOTELOLLE 350x250mm Väliovisetti Orion+ FL543A KOT 300x300 Fe Sisäovipaneli teräs ORION PLUS KOTELOLLE 350x300mm Väliovisetti Orion+ FL545A KOT 400x300 Fe Väliovisetti Orion+ FL546A KOT 400x400 Fe Sisäovipaneli teräs ORION PLUS KOTELOLLE 500x300mm Sisäovipaneli teräs ORION PLUS KOTELOLLE 500x400mm Väliovisetti Orion+ FL549A KOT 500x500 Fe Väliovisetti Orion+ FL550A KOT 600x400 Fe Sisäovipaneli teräs ORION PLUS KOTELOLLE 650x400mm Sisäovipaneli teräs ORION PLUS KOTELOLLE 650x500mm Väliovisetti Orion+ FL553A KOT 650x500 Fe Sisäovipaneli teräs ORION PLUS KOTELOLLE 800x500mm Sisäovipaneli teräs ORION PLUS KOTELOLLE 800x600mm Sisäovipaneli teräs ORION PLUS KOTELOLLE 950x600mm Sisäovipaneli teräs ORION PLUS KOTELOLLE 950x800mm Sisäovipaneli teräs ORION PLUS KOTELOLL 1250x600mm Sisäovipaneli teräs ORION PLUS KOTELOLL 1250x800mm Toiminnalliset tukiraudat Toiminnalliset tukiraudat kalustejärjestelmä C Käyttö asennettaessa: - modulikenttäsettejä - komp.katk.kenttiä - asennuslevyjä - osittaisia as.levyjä Asennus mukana toimitettavien kannakkeiden avulla Tarkoitettu johdotuskourulle (1) tila 60 x 25 (K x L) (2) tila 60 x 40 (K x L) Toiminnalliset tukiraudat System+ C 18 Keskukset ja kotelot Toiminnalliset tukiraudat ORION PLUS KOTELOLLE 350x300mm Toiminnalliset tukiraudat ORION PLUS KOTEL.500x300/400mm Toiminnalliset tukiraudat ORION PLUS KOTELOLLE 650x400mm Toiminnalliset tukiraudat ORION PLUS KOTELOLLE 800x500mm Toiminnalliset tukiraudat ORION PLUS KOTELOLLE 800x600mm varastossa *

19 Toiminnalliset tukiraudat ORION PLUS KOTEL.950x600/800mm Toiminnalliset tukiraudat ORION PLUS KOTE.1250x600/800mm Modulikenttäsetit modulikojeille kalustejärjestelmä C Asennetaan toiminnallisten tukirautojen kanssa (tukiraudat tilattava erikseen). Asennuslevy Orion+ FL990A 350x300 3x16M DIN Asennuslevy Orion+ FL991A 500x300 3x16M DIN Asennuslevy Orion+ FL992A 500x400 3x16M DIN Asennuslevy Orion+ FL993A 650x400 4x16M DIN Asennuslevy Orion+ FL994A 650x500 4x22M DIN Asennuslevy Orion+ FL995A 800x500 5x22M DIN Asennuslevy Orion+ FL996A 800x600 5x26M DIN Asennuslevy Orion+ FL997A 950x600 6x26M DIN Asennuslevy Orion+ FL998A 950x800 6x37M DIN Eristeaineiset sormisuojat Kosketussuoja Orion+ FL711E 300x150 umpi Kaapelipidikkeet kiinnitys DIN-kiskoon Kaapelipidikesetti Univers N UZ25V2 DIN-kisk. 20 kpl Kiinnike kaapelipidikkeille Kaapelipidikeadapterip Univers UZ01V1 20kpl DIN-kiskokiin Johdotuskourut vaaka ja pystyasennus Johdotuskouru BA7 60x25 HAR Johdotuskouru BA7 60x40 HAR Keskukset ja kotelot 19

20 HAGER ORION PLUS KOTELOTARVIKKEET KALUSTEJÄRJESTELMÄ S Modulikenttäsetit modulikojeille kalustejärjestelmä S Täydellinen setti sisältää: - kiinnityskehyksen - DIN-kiskot TS35 - DIN-sormisuojat - 4 kiinnitysruuvia Modulikenttäsetti 2x12mod ORION PLUS KOTELOLLE 350x300mm Modulikenttäsetti Orion+ FL979A Modulikenttäsetti 3x12mod ORION PLUS KOTELOLLE 500x300mm Modulikenttäsetti 3x18mod ORION PLUS KOTELOLLE 500x400mm Modulikenttäsetti 4x18mod ORION PLUS KOTELOLLE 650x400mm Päätylaippasetit C-aihioilla orion plus -koteloille - käyttö vapaasti valittavien C-mitoitettujen läpivientilaippojen kanssa - setti sisältää 2 kpl valmiiksi aukotettua laippaa Päätylaippapakkaus Orion+ FLCP3016A Orion+ päätylaippapakkaus FLCP3020A C-aih. 300x Orion+ päätylaippapakkaus FLCP4016A C-aih. 400x Orion+ päätylaippapakkaus FLCP4020A C-aih. 400x Orion+ päätylaippapakkaus FLCP4025A C-aih. 400x Orion+ päätylaippapakkaus FLCP5020A C-aih. 500x Päätylaippa Orion+ FLCP5025A Päätylaippa Orion+ FLCP6025B Orion+ päätylaippapakkaus FLCP6030B C-aih. 600x Orion+ päätylaippapakkaus FLCP8025B C-aih. 800x Orion+ päätylaippapakkaus FLCP8030B C-aih. 800x Liitinkannatuskiskot PE-/N-liittimille asennusadapterilla - voidaan käyttää yhdessä liittimien KMxxN/E kanssa - kiinnityskotelon ylä- tai alapäähän ruuvilla Liittimen kannatin FL492A PE/N-liit. kot l=300mm Liittimen kannatin FL493A PE/N-liit. kot l=400mm Liittimen kannatin FL494A PE/N-liit. kot l=500mm Liittimen kannatin FL495A PE/N-liit. kot l=600mm Liittimen kannatin FL496A PE/N-liit. kot l=800mm Keskukset ja kotelot varastossa *

21 HAGER ORION PLUS LISÄTARVIKKEET TUULETUKSEEN JA LÄMMITYKSEEN Kotelotuulettimet IP54 Tuuletin Orion+ FL210Z Tuuletin Orion+ FL212Z Tuuletin Orion+ FL214Z Tuuletin Orion+ FL216Z Suojaritilät tuulettimille IP54 Kosketussuoja Orion+ FL220Z Kosketussuoja Orion+ FL224Z Kosketussuoja Orion+ FL226Z Ilmansuodattimet Suodatin Orion+ FL230Z Suodatin Orion+ FL234Z Suodatin Orion+ FL236Z Kotelolämmittimet Kotelolämmitin 15W ORION PLUS KOTELOILLE Kojetilanlämmitin FL253Z 30W * Lämmitysvastus Orion+ FL254Z 45W ASENNUSKOT Laitekaappilämmitin FL255Z 80W * Laitekaappilämmitin FL256Z 150W Termostaatit Termostaatti FL253Z ja FL255Z FL258Z C AVAUTUVA * Termostaatti Orion+ FL259Z Keskukset ja kotelot 21

22 HAGER ORION PLUS ASENNUSKOTELOT VAHV. POLYESTERI IP65 ERISTYSLUOKKA II Asennuskotelot polyesteri Kiinteä ovi varustettavissa asennuslevyllä tai moduliseteillä: - kalustejärjestelmä S - kalustejärjestelmä C Kaappirakenne Kiinteä ovi Asennuskotelo polyesteri ORION PLUS 350x300x160mm Asennuskotelo polyesteri ORION PLUS 500x300x200mm Asennuskotelo polyesteri ORION PLUS 500x400x200mm Asennuskotelo polyesteri ORION PLUS 650x400x200mm Asennuskotelo polyesteri ORION PLUS 650x500x200mm Asennuskotelo polyesteri ORION PLUS 800x600x300mm Kiinteä, ikkunallinen ovi As.kotelo polyesteri ikk.ovi ORION PLUS 350x300x160mm As.kotelo polyesteri ikk.ovi ORION PLUS 500x300x200mm As.kotelo polyesteri ikk.ovi ORION PLUS500x400x200mm As.kotelo polyesteri ikk.ovi ORION PLUS 650x400x200mm As.kotelo polyesteri ikk.ovi ORION PLUS 650x500x200mm As.kotelo polyesteri ikk.ovi ORION PLUS 800x600x300mm Asennuskotelot, kaksiosaiset, polyesteri Kaksioisainen, varustettavissa asennuslevyllä tai moduliseteillä: - kalustejärjestelmä S - kalustejärjestelmä C As.kotelo poly.välis.ilm.ovia ORION PLUS 1150x850x300mm As.kotelo poly.välis.ilm.ovia ORION PLUS 1450x850x300mm As.kotelo poly.välis.ilm.ovia ORION PLUS 1750x850x300mm As.kotelo poly.välis.ilm.ovia ORION PLUS 1750x850x300mm As.kotelo poly.välis.ilm.ovia ORION PLUS 1750x850x300mm Tarvikkeita, kalustejärjestelmä S Kiinnityskorvakesetti Orion+ FL863Z MUOV. ASENNUSKOT Lukkosalpa muovi ORION PLUS KOLMIOKESK.8mm Lukkosalpa muovi ORION PLUS KAKSOISKESK Lukkosalpa FL81Z neliökeskiöllä 8x8mm Keskukset ja kotelot varastossa *

23 HAGER VAKIOKAAPIT UNIVERS Vakiokaapit IP44 PE/N-liittimillä, suojausluokka II Vakiokaapit Univers - laitteille 125A asti - pinta-, uppo- tai osittain upotettu asennus - syvyys 160 mm - täydellinen kotelo varustettuna ovella, asennuskiskoilla ja kosketussuojilla - QuickConnect -jousiliittimillä - kaapeloinnin läpivientilaipat sekä ylä- että alapäässä - jokaisessa kentässä 35x7,5 mm kiskot, etäisyys 125 mm Mitat l x k x s Korkeus 500 mm, 2 x 18 PE/N -liittimet per kenttä Vakiokaappi Univers N FWB31S * 300x500x160 Vakiokaappi Univers N FWB32S * 550x500x160 Vakiokaappi Univers N FWB33S x500x160 Vakiokaappi Univers N FWB34S x500x160 Korkeus 650 mm, 2 x 22 PE/N -liittimet per kenttä Vakiokaappi Univers N FWB41S * 300x650x160 Vakiokaappi Univers N FWB42S * 550x650x160 Vakiokaappi Univers N FWB43S x650x160 Vakiokaappi Univers N FWB44S x650x160 Korkeus 800 mm, 2 x 22 PE/N -liittimet per kenttä Vakiokaappi Univers N FWB51S x800x160 Vakiokaappi Univers N FWB52S * 550x800x160 Vakiokaappi Univers N FWB53S x800x160 Vakiokaappi Univers N FWB54S x800x160 Korkeus 950 mm, 2 x 22 PE/N -liittimet per kenttä Vakiokaappi Univers N FWB61S x950x160 Vakiokaappi Univers N FWB62S x950x160 Vakiokaappi Univers N FWB63S x950x160 Vakiokaappi Univers N FWB64S x950x160 Korkeus 1100 mm, 2 x 22 PE/N -liittimet per kenttä Vakiokaappi Univers N FWB71S x1100x160 Vakiokaappi Univers N FWB72S x1100x160 Vakiokaappi Univers N FWB73S x1100x160 Vakiokaappi Univers N FWB74S x1100x160 Erotuslevyt, pystysuunta, valitaan kotelon korkeuden mukaan Erotuslevy Univers N UZ30F Erotuslevy Univers N UZ40F Erotuslevy Univers N UZ50F Erotuslevy Univers N UZ60F Erotuslevy Univers N UZ70F Erotuslevyt, vaakasuunta, yhdelle kenttäleveydelle Erotuslevy Univers N UZ01F Eristyspala, tukirautojen erottamiseksi kiskoprofiilista 7,5 mm Eristyspalasetti Univers N U84T DIN-kiskojen erot Vakiokaapit IP44 riviliittimille, suojausluokka II DIN-kiskot 35 x 15 mm, etäisyys 150 mm. Mitat l x k x s Vakiokotelot IP44, yläosan umpinaisella kosketussuojalla, korkeus 800 mm Vakiokaappi riviliit Univers N FWB52N x800x161 Vakiokaappi riviliit Univers N FWB53N x800x161 Vakiokotelot IP44, yläosan umpinaisella kosketussuojalla, korkeus 950 mm Vakiokaappi riviliit Univers N FWB62N x950x161 Vakiokaappi riviliit Univers N FWB63N x950x161 Vakiokaappi riviliit Univers N FWB64N x950x161 Vakiokotelot IP44, yläosan umpinaisella kosketussuojalla korkeus 1100 mm Vakiokaappi riviliit Univers N FWB72N x1100x Keskukset ja kotelot 23

24 Mitat l x k x s Vakiokaappi riviliit Univers N FWB73N x1100x161 Vakiokaappi riviliit Univers N FWB74N x1100x161 Vakiokaapit IP44, suojausluokka II, lisätarvikkeet Tukiraudat Pystykiinnityskiskopak Univers UN03A Pystykiinnityskiskopak Univers UN04A Pystykiinnityskiskopak Univers UN05A Pystykiinnityskiskopak Univers UN06A Pystykiinnityskiskopak Univers UN07A DIN-kiskot DIN-kisko Univers UZ01B4 tehokatkaisijalle DIN-kisko Univers UZ02B4 tehokatkaisijalle DIN-kisko Univers UZ03B4 3-kenttäleveyttä DIN-kisko Univers UZ04B4 4-kenttäleveyttä Kiinnitysalusta, kaksoisalaosa Kiinitysalusta Univers UZ00A4 2 kansikiin. ruuv Modulikiinnike, kannen alle Kiinnike Univers UZ01A2 kosk.suoj. USxxA/Dx Johtopidike, pieni Kaapelipidikesetti Univers N UZ25V2 DIN-kisk. 20 kpl Kiinnitysadapteri johtopidikkeelle Kiinnitysadapteriset Univers N UZ01V2 pid. UZ25V2 20kpl Kaapelipidikeadapterip Univers UZ01V1 20kpl DIN-kiskokiin Kosketussuojat tyhjille vakiokaapeille Umpinaiset kannet, riviliittimille, korkeus 150 mm Kosketussuoja US11A1 VAL 250x150mm rivil Kosketussuoja Univers US12A1 VAL 500x150mm rivil Kosketussuoja Univers US13A1 VAL 750x150mm rivil Umpinaiset kannet, riviliittimille, korkeus 300 mm Kosketussuoja US21A1 VAL 250x300mm rivil Kosketussuoja Univers US22A1 VAL 250x300mm DIN Kosketussuoja Univers US23A1 VAL 750x300mm rivil Aukotetut kannet, DIN-kiskokojeille, korkeus 150 mm Kosketussuoja US11A2 VAL 250x150mm DIN Kosketussuoja Univers US12A2 VAL 500x150mm DIN Kosketussuoja Univers US13A2 VAL 750x150mm DIN Aukotetut kannet, DIN-kiskokojeille, korkeus 300 mm Kosketussuoja US21A2 VAL 250x300mm DIN Kosketussuoja Univers US22A2 VAL 250x300mm DIN Kosketussuoja Univers US23A2 VAL 750x300mm DIN Aukotetut kannet, DIN-kiskokojeille, korkeus 450 mm Kosketussuoja US31A2 VAL 250x450mm DIN Kosketussuoja Univers US32A2 VAL 500x450mm DIN Kosketussuoja Univers US33A2 VAL 750x450mm DIN Aukotetut kannet, DIN-kiskokojeille, korkeus 600 mm Kosketussuoja US41A2 VAL 250x600mm DIN Kosketussuoja Univers US42A2 VAL 500x600mm DIN Kansi NH00 erottimelle, korkeus 300 mm Kosketussuoja Univers US21D1 VAL 250x300mm 2xNH Kosketussuoja Univers US22D1 VAL 500x300mm 4xNH Eristyspala Eristyspala Univers UZ01Z2 DIN-kiskolle Eristyspalapakkaus Univers UZ00Z2 2kpl DIN-kiskoille Kiinnitysruuvit Kiinnitysruuvipakkaus Univers UZ x kpl Keskukset ja kotelot varastossa *

25 Vakiokaappien yleiset lisätarvikkeet Keskuksen mitat l x k x s Upostuskehys Univers N FZ011B x300 Upostuskehys Univers N FZ012B x550 Upostuskehys Univers N FZ013B x800 Upostuskehys Univers N FZ014B x1050 Upostuskehys Univers N FZ021B x300 Upostuskehys Univers N FZ022B x550 Upostuskehys Univers N FZ023B x800 Upostuskehys Univers N FZ024B x1050 Upostuskehys Univers N FZ11B x300 Upostuskehys Univers N FZ12B x550 Upostuskehys Univers N FZ13B x800 Upostuskehys Univers N FZ14B x1050 Upostuskehys Univers N FZ21B x300 Upostuskehys Univers N FZ22B x550 Upostuskehys Univers N FZ23B x800 Upostuskehys Univers N FZ24B x1050 Upostuskehys Univers N FZ32B x550 Upostuskehys Univers N FZ33B x800 Upostuskehys Univers N FZ34B x1300 Ovi ikkunalla FZ104N 650x550mm vakiokot.ip Ovi ikkunalla FZ106N 800x550mm vakiokot.ip Ovi Univers FZ110N ikk. 950x550 VAL Ovi Univers FZ102N ikk. 1100x550 VAL Ovi Univers FZ164N pari ikk. 1100x550 VAL Ripustuskiskopakkaus Univers FZ890N Kiinnityslattapakkaus Univers FZ799N Kaapelikiinnityskisko Univers U850S 1-kenttäleveys FWB-kot Asennuslevy UT26A 202x115 FE Asennuslevy UT26B 202x215 FE Kahvasulakealusta LT050 3x160A NH00 70mm2 DIN Kahvasulakealusta LT051 3x160A NH00 3x16mm2 DIN Kaapelipeitekanavapakk Univers FZ441N VAL l=300mm Kaapelipeitekanavapakk Univers FZ442N VAL l=550mm Kaapelipeitekanavapakk Univers FZ443N VAL l=800mm Kaapelipeitekanavapakk Univers FZ444N VAL l=1050mm Sylinterilukko Univers N FZ597N Lukko Univers N FZ821N Lukko Univers N FZ822N Sinetöintipeite Univers FZ823 ura. sinetöitävä Lukko Univers N FZ824N DIN-kisko Univers UT22B upotettava erist. 7.5mm Kiinnityslattasetti Univers N FZ803B Piirustustasku Univers FZ Piirustustasku Univers FZ Maalitussi Univers FZ791N 12ml RAL Peitelevy DIN S35S VAL 219 mm katk.aih * Peitelevy DIN Univers ZZ34S VAL 221mm lukittava Merkintäliuskapakkaus Univers UZ006 pakkaus = 5 arkkia Vakiokaappien varaosat Ovisalpa Univers FZ598N Multilaippa Univers N FZ425 läpivienteihin IP44/ Multilaippa Univers N FZ428 kaap. takaa IP44/ Jalusta Univers UZ04A1 2-os. kansik. Ruuv Liittimien kannatin Univers UZ00K Keskukset ja kotelot 25

26 Vakiokaapit uppo-/levyseinäasennukseen PE/N-liittimillä, IP Vakiokaapit uppoasennus - laitteille 125A asti - täydellinen kotelo varustettuna ovella, asennuskiskoilla ja kosketussuojilla - QuickConnect -jousiliittimillä - kaapeloinnin läpivientilaipat sekä ylä- että alapäässä - matala asennuskehys - syvyys: 110 mm - levyseinäasennukseen / kotelo tilattava 1 x FZ276 - PE/N-liittimet jokaisessa kentässä - DIN-kiskot 35 x 7,5 mm - kiskojen etäisyys 125 mm Suojausluokka II, upotussyvyys 110 mm Mitat l x k x s Vakiokaapit uppo-/levyseinäasennukseen PE/N-liittimillä, korkeus 500 mm Uppoasennuskaappi IP30 FW31US2 1x3x12MOD VAL x500x110 Uppoasennuskaappi IP30 FW32US2 2x3x12MOD VAL x500x110 Uppoasennuskaappi IP30 FW33US2 3x3x12MOD VAL x500x110 Vakiokaapit uppo-/levyseinäasennukseen PE/N-liittimillä, korkeus 650 mm Uppoasennuskaappi IP30 FW41US2 1x4x12MOD VAL x650x110 Uppoasennuskaappi IP30 FW42US2 2x4x12MOD VAL x650x110 Uppoasennuskaappi IP30 FW43US2 3x4x12MOD VAL x650x110 Vakiokaapit uppo-/levyseinäasennukseen PE/N-liittimillä, korkeus 800 mm Uppoasennuskaappi IP30 FW51US2 1x5x12MOD VAL x800x110 Uppoasennuskaappi IP30 FW52US2 2x5x12MOD VAL x800x110 Uppoasennuskaappi IP30 FW53US2 3x5x12MOD VAL x800x110 Uppoasennuskaappi IP30 FW54US2 4x5x12MOD VAL x800x110 Vakiokaapit uppo-/levyseinäasennukseen PE/N-liittimillä, korkeus 950 mm Uppoasennuskaappi IP30 FW61US2 1x6x12MOD VAL x950x110 Uppoasennuskaappi IP30 FW62US2 2x6x12MOD VAL x950x110 Uppoasennuskaappi IP30 FW63US2 3x6x12MOD VAL x980x110 Uppoasennuskaappi IP30 FW64US2 4x6x12MOD VAL x950x110 Vakiokaapit uppo-/levyseinäasennukseen PE/N-liittimillä, korkeus 1100 mm Uppoasennuskaappi IP30 FW71US2 1x7x12MOD VAL x1100x110 Uppoasennuskaappi IP30 FW72US2 2x7x12MOD VAL x1100x110 Uppoasennuskaappi IP30 FW73US2 3x7x12MOD VAL x1100x110 Uppoasennettavien vakiokaappien lisätarvikkeet Erotuslevy pysty Univers UT44AN Erotuslevy pysty Univers UT44BN Erotuslevy pysty Univers UT44CN Erotuslevy pysty Univers UT44DN Erotuslevy vaaka Univers UT44EN Korkeudensäätösetti FZ279 säätöalue 12-32mm Levyseinäkiinnityssetti FZ276 uppoas. vakiokaapeille Kaapeliläpivientilevy FZ277 uppoas. vakiokaapeille Jalusta Univers UZ04A1 2-os. kansik. Ruuv Kiinnike Univers UZ01A2 kosk.suoj. USxxA/Dx Ovisalpa Univers FZ598N Ovi ikkunalla Univers FZ006FT kot. FW42/43Uxx Ovi ikkunalla Univers FZ010FT kot. FW52/53/54Uxx Ovi ikkunalla Univers FZ014FT kot. FW62/63/64Uxx Ovi ikkunalla Univers FZ022FT kot. FW72/73Uxx Datakalustekenttä Univers N UN71TN 250x1050 i. kosk.suoj Datakalustekenttä Univers N UN72TN 250x1050 i. kosk.suoj Keskukset ja kotelot varastossa *

27 HAGER KESKUSKAAPIT UNIVERS Seinäkaapit IP44/54, syvyys 205 mm Mitat l x k x s Seinäkaapit, IP44, suojausluokka II, kaappikorkeus 500 mm Asennuskotelo FE Univers FP31SN x500x205 Asennuskotelo FE Univers FP32SN x500x205 Asennuskotelo FE Univers FP33SN x500x205 Asennuskotelo FE Univers FP34SN x500x205 Asennuskotelo FE Univers FP35SN x500x205 Seinäkaapit, IP44, suojausluokka II, kaappikorkeus 650 mm Asennuskotelo FE Univers FP41SN x650x205 Asennuskotelo FE Univers FP42SN x650x205 Asennuskotelo FE Univers FP43SN x650x205 Asennuskotelo FE Univers FP44SN x650x205 Asennuskotelo FE Univers FP45SN x650x205 Seinäkaapit, IP44, suojausluokka II, kaappikorkeus 800 mm Asennuskotelo FE Univers FP51SN x800x205 Asennuskotelo FE Univers FP52SN x800x205 Asennuskotelo FE Univers FP53SN x800x205 Asennuskotelo FE Univers FP54SN x800x205 Asennuskotelo FE Univers FP55SN x800x205 Seinäkaapit, IP44, suojausluokka II, kaappikorkeus 950 mm Asennuskotelo FE Univers FP61SN x950x205 Asennuskotelo FE Univers FP62SN x950x205 Asennuskotelo FE Univers FP63SN x950x205 Asennuskotelo FE Univers FP64SN x950x205 Asennuskotelo FE Univers FP65SN x950x205 Seinäkaapit, IP44, suojausluokka II, kaappikorkeus 1100 mm Asennuskotelo FE Univers FP71SN x1100x205 Asennuskotelo FE Univers FP72SN x1100x205 Asennuskotelo FE Univers FP73SN x1100x205 Asennuskotelo FE Univers FP74SN x1100x205 Asennuskotelo FE Univers FP75SN x1100x205 Seinäkaapit, IP44, suojausluokka II, kaappikorkeus 1250 mm Asennuskotelo FE Univers FP81SN x1250x205 Asennuskotelo FE Univers FP82SN x1250x205 Asennuskotelo FE Univers FP83SN x1250x205 Asennuskotelo FE Univers FP84SN x1250x205 Asennuskotelo FE Univers FP85SN x1250x205 Seinäkaapit, IP44, suojausluokka II, kaappikorkeus 1400 mm Asennuskotelo FE Univers FP91SN x1400x205 Asennuskotelo FE Univers FP92SN x1400x205 Asennuskotelo FE Univers FP93SN x1400x205 Asennuskotelo FE Univers FP94SN x1400x205 Asennuskotelo FE Univers FP95SN x1400x205 Seinäkaapit, IP44, suojausluokka II, kaappikorkeus 1550 mm Kaappi seinäasennus F Univers FP01SN x1550x205 Kaappi seinäasennus F Univers FP02SN x1550x205 Kaappi seinäasennus F Univers FP03SN x1550x205 Kaappi seinäasennus F Univers FP04SN x1550x205 Kaappi seinäasennus F Univers FP05SN x1550x205 Seinäkaapit, IP44, suojausluokka II, kaappikorkeus 1700 mm Kaappi seinäasennus F Univers FP11SN x1700x205 Kaappi seinäasennus F Univers FP12SN x1700x205 Kaappi seinäasennus F Univers FP13SN x1700x205 Kaappi seinäasennus F Univers FP14SN x1700x205 Kaappi seinäasennus F Univers FP15SN x1700x Keskukset ja kotelot 27

28 Upotuskehys seinäkaapeille IP31/44/ Mitat l x k x s Upotuskaulus Univers N FZ015B x1300 Upotuskaulus Univers N FZ025B x1300 Upotuskaulus Univers N FZ15B x1300 Upotuskaulus Univers N FZ25B x1300 Upotuskaulus Univers N FZ35B x1300 Upotuskaulus Univers N FZ45B x1300 Upotuskaulus Univers N FZ55B x1300 Upostuskehys Univers N FZ011B x300 Upostuskehys Univers N FZ012B x550 Upostuskehys Univers N FZ013B x800 Upostuskehys Univers N FZ014B x1050 Upostuskehys Univers N FZ021B x300 Upostuskehys Univers N FZ022B x550 Upostuskehys Univers N FZ023B x800 Upostuskehys Univers N FZ024B x1050 Upostuskehys Univers N FZ11B x300 Upostuskehys Univers N FZ12B x550 Upostuskehys Univers N FZ13B x800 Upostuskehys Univers N FZ14B x1050 Upostuskehys Univers N FZ21B x300 Upostuskehys Univers N FZ22B x550 Upostuskehys Univers N FZ23B x800 Upostuskehys Univers N FZ24B x1050 Upostuskehys Univers N FZ32B x550 Upostuskehys Univers N FZ33B x800 Upostuskehys Univers N FZ34B x1300 Seinäkaappien lisätarvikkeet Sylinterilukko Univers N FZ597N Lukko Univers N FZ821N Lukko Univers N FZ822N Lukko Univers N FZ824N Ovi ikkunalla Univers FZ006FT kot. FW42/43Uxx Ovi ikkunalla Univers FZ010FT kot. FW52/53/54Uxx Ovi ikkunalla Univers FZ014FT kot. FW62/63/64Uxx Ovi ikkunalla Univers FZ022FT kot. FW72/73Uxx Piirustustasku Univers FZ Piirustustasku Univers FZ Ripustuskiskopakkaus Univers FZ890N Kiinnityslattapakkaus Univers FZ799N Kiinnityslattasetti Univers N FZ803B Piirustustasku Univers FZ * 28 Keskukset ja kotelot varastossa *

29 SELCO KOTELOT JA LAIPAT Yleiskotelot IP67 Tyhjä kotelo saranoidulla kannella. Moniosatiivisteet läpivienneissä kaapeleille Ø 7 27 mm. Koko 310mm x 172mm x 120mm IP 67. Sinetöitävissä. Lisävarusteena kolmiokantaruuvi Lajimerkki Snro V I-laippa-aukko x UMPI SELCO - tyhjät kotelot Tyhjät kotelot IP66 (EN 60529) IK10 (EN 50102) toimitetaan harmaiksi vasaralakattuina. Neljä II (c) -koon laippa-aukkoa ja pohjapellin kiinnitysvalmius (M6-kierre). Tarkoitettu vaativiin olosuhteisiin. Sopivat sähköisten, pneumaattisten ja hydraulisten ohjausyksiköiden kotelointiin sekä sähkö keskuksiksi, EN standardin mukaisesti. Keskuskotelo toimitetaan ilman laippoja, paitsi saranoiduissa malleissa saranasivulla nk. saranalaippa. Laipat, kaapelipäätteet ja pohjapellit sekä muut lisävarusteet löydät valikosta. Vääntimellä varustetut mallit lukittavissa riippulukolla. Lajimerkki Snro V 300x300x135mm Matala x300x135mm Matala x300x135mm Matala x300x135mm Matala X400x135mm Matala X400x135mm Matala X400x135mm Matala X400x135mm Matala X400x170mm Korkea X400x170mm Korkea X400x170mm Korkea X400x170mm Korkea X500x135mm Matala X500x135mm Matala X500x135mm Matala X500x135mm Matala X500x170mm Korkea X500x170mm Korkea X500x170mm Korkea X500x170mm Korkea X400x135mm Matala X400x135mm Matala X400x135mm Matala X400x135mm Matala X400x170mm Korkea X400x170mm Korkea X400x170mm Korkea X400x170mm Korkea X500x135mm Matala X500x135mm Matala X500x135mm Matala X500x135mm Matala X500x170mm Korkea X500x170mm Korkea X500x170mm Korkea X500x170mm Korkea x500x170mm Korkea x500x170mm Korkea x500x170mm Korkea x500x170mm Korkea Keskukset ja kotelot 29

30 Pistorasialaipat Laippakoko II (C),16-32 A 230 / 400 V, IP Pistorasialaippa P Pistorasialaippa P Pistorasialaippa P Pistorasialaippa P Pistorasialaippa P Pistorasialaippa P Pistorasialaippa P Pistorasialaippa P Lisävarusteet Lajimerkki Snro V PS AL1 2 KPL AL1 4 KPL * PRA Talovarokekotelot IP / 400 V, IP67 Saranoitu kansi. Pylväs- ja seinäasennukseen. Läpivienneissä moniosatiivisteet kaapeleille ø mm. Liitännät kupari- ja alumiinikaapeleille Lajimerkki Snro V Varokkeet A Mitat l x k x s TAV 325CU * 3x25A 310x172x120 TAV 335CU * 3x25A 310x172x120 Pylväsvarokekotelot IP / 400 V, IP67 Saranoitu kansi. Pylväs- ja seinäasennukseen. Läpivienneissä moniosatiivisteet kaapeleille ø 7,5-27 mm. Liitännät kupari- ja alumiinikaapeleille Lajimerkki Snro V Varokkeet A Mitat l x k x s PVK 125CU/AL * 1x25A 310x172x120 2XPK16 & 2XPK29 + PK XPK16 & 2XPK29 + PK Varokekotelot IP67 Saranoitu kansi. Moniosatiivisteet läpivienneissä kaapeleille Ø 7 27 mm. Pylväs, tolppa ja seinäasennukseen. Koko 310mm x 172mm x 120mm IP 67. Lajimerkki Snro V 2XPK16 & 2XPK29 + PK XPK16 & 2XPK29 + PK Keskukset ja kotelot varastossa *

31 Aihiolaipat IP66 IK10 Aihiot puhkaistaan kätevästi lyömällä. Reikiin sopivat Selcast Oy:n sekä muiden valmistamat läpivientitiivisteet. Umpilaipat koneistettuina myös asiakkaan toivomusten mukaan. Laipat ovat standardin SFS 2528 mukaisia. Lajimerkki Snro V I-UMPILAIPPA I-AIHIOLAIPPA 4 kpl Ø I-AIHIOLAIPPA 4 kpl Ø I-AIHIOLAIPPA 2 kpl Ø II-UMPILAIPPA II-AIHIOLAIPPA 15 kpl Ø II-AIHIOLAIPPA 15 kpl Ø II-AIHIOLAIPPA 2 kpl Ø II-AIHIOLAIPPA 4xØ29 4xØ II-AIHIOL. 6xØ23 2xØ29 2xØ II-AIHIOLAIPPA 6xØ21 2xØ III-UMPILAIPPA 4 kpl Ø III-AIHIOLAIPPA 4 kpl Ø III-AIHIOLAIPPA 4xØ29 4xØ TUULETUSLAIPPA+VÄLIPELTI KOROTETTU II-LAIPPA Korotettu laippa 1-Pist.auk Korotettu laippa 2-Pist.auk Kaapelipäätteet Laippakoko I (B). Laippakoko II (C) Pääte LAK I/ * Pääte LAK I/2X Pääte LAK II/ * Pääte LAK II/2X * Pääte LAK II/ * Pääte LAK II/2X * Keskukset ja kotelot 31

32 ARSA KESKUKSET JA LAIPAT Tulppavarokekotelot, IP44, 400V Kotelot ovat tukevaa alumiinivalua, pintakäsittelynä harmaa vasaralakka. Tulppavarokekotelo LC 625 VAROKKEET 6x Tulppavarokekotelo LC 925 VAROKKEET 9x Ryhmäkeskukset, IP44, 400V Ryhmäkeskus LC 925+K VAROKKEET 9x Ryhmäkeskus PC 1225+K VAROKKEET 12x Ryhmäkeskus PC 1225+K80A VAROKKEET 12x Ryhmäkeskus PC 1525+K VAROKKEET 15x Ryhmäkeskus PCA 63/21+KA Ryhmäkeskus RCA 63/32+KA Kytkinkotelo, IP44, 400V Kytkinkotelo FK 80 KYTKIN tariffimittauskeskukset, IP44, 400V Mittauskeskus MUCA 25/9AL Mittauskeskus MSCA 50/20AL Mökkikeskus MSCA 25/10MPR Mökkikeskus MSCA 50/10MPR Talovarokekotelot Talovarokekotelo TV 325AL/PK * Talovarokekotelo TV 350AL/PK * Haaroituskotelot Haaroituskotelo FL 4X25AL Haaroituskotelo PL 4X70AL Keskukset ja kotelot varastossa *

33 Pylväsvarokekotelo Pylväsvarokekotelo PTV 125/4XAL Koholaipat I-aukolle, B-aukko Koholaippa I-aukolle K I/113 TIIVISTEET 1x13, Koholaippa I-aukolle K I/413 TIIVISTEET 4x13, Koholaippa I-aukolle K I/613 TIIVISTEET 6x13, Koholaippa I-aukolle K I/116 TIIVISTEET 1x Koholaippa I-aukolle K I/213 TIIVISTEET 2x13, Koholaippa I-aukolle K I/216 TIIVISTEET 2x Koholaippa I-aukolle K I/316 TIIVISTEET 3x Koholaippa I-aukolle K I/416 TIIVISTEET 4x Koholaippa I-aukolle K I/121 TIIVISTEET 1x * Laippa KI/221 TIIVISTEET 2x * Koholaippa I-aukolle K I/321 TIIVISTEET 3x * Koholaippa I-aukolle K I/129 TIIVISTEET 1x * Koholaippa I-aukolle K I/229 TIIVISTEET 2x * Koholaippa I-aukolle K I/136 TIIVISTEET 1x * Koholaipat II-aukolle, C-aukko Koholaippa II-aukolle K II/1513 TIIVISTEET 15x13, Koholaippa II-aukolle K II/616 TIIVISTEET 6x Koholaippa II-aukolle K II/1516 TIIVISTEET 15x Koholaippa II-aukolle K II/221 TIIVISTEET 2x Koholaippa II-aukolle K II/421 TIIVISTEET 4x * Koholaippa II-aukolle K II/129 TIIVISTEET 1x Koholaippa II-aukolle K II/229 TIIVISTEET 2x * Koholaippa II-aukolle K II/429 TIIVISTEET 4x Koholaippa II-aukolle K II/136 TIIVISTEET 1x * Koholaippa II-aukolle K II/236 TIIVISTEET 2x * Koholaippa II-aukolle K II/142 TIIVISTEET 1x Läpivientilaipat I-aukolla, millikierre Läpivientilaippa AL-valua I MI/420E 4xM Läpivientilaippa AL-valua I MI/232E 2xM Läpivientilaipat II-aukolla, millikierre Läpivientilaippa AL-valua II MII/725E 7xM Läpivientilaippa AL-valua II MII/432E 4xM Keskukset ja kotelot 33

34 Umpilaipat Umpilaippa I-aukolle M I/ * Umpilaippa II-aukolle M II/ * Umpilaippa III-aukolle M III/ Tuuletuslaipat Tuuletuslaippa M II/0T Muunto- ja välilaipat Muunto- ja välilaippa I/II Muunto- ja välilaippa II/III * Pistorasialaipat Pistorasialaippa PR 1332NS/II PISTOR.1x32A Pistorasialaippa PR 2332NS/II PISTOR.2x32A Pistorasialaippa PR1116NS+1316NS/II 1xSUKO+1X Pistorasialaippa PR1116NS+1332NS/II 1xSUKO+1X Keskusten lisätarvikkeet Pakkaus Yksikkö Pylväsrautapari PR 2M par Hikoiluvedentulppa TRS B * 1 kpl Laipat MKLL Laippa MKLL 11/ * Laippa MKLL 12/ * Laippa MKLL 12/ * Keskukset ja kotelot varastossa *

35 KK-SÄHKÖTUKKU PISTORASIAKESKUKSET KIINTEÄSTI SEINÄLLE ASENNETTAVAT FPK 320-pistorasiakeskus 40A/400V FPK A/400V Mitat: 200 x 580 x 200 mm Paino: 7 kg Varustus: Pääkytkin: 3-nap. 40A Sukopistorasia: 3 kpl 16A/230V CEE-pistorasia: 2 kpl 5-nap. 16A/400V Johdonsuojakatk.: 3 kpl 1-nap. 16A/C Johdonsuojakatk.: 2 kpl 3-nap. 16A/C Kytkentäliitin: 1 kpl 5x25mm/Cu (ketjutus 5x16mm) (Saatavana myös Al /Cu liittimillä) Lajimerkki Snro V FPK 320 PISTORASIAKESKUS FPK 311-pistorasiakeskus 40A/400V FPK A/400V Mitat: 200 x 580 x 200 mm Paino: 7 kg Varustus: Pääkytkin: 3-nap. 40A Sukopistorasia: 3 kpl 16A/230V CEE-pistorasia: 1 kpl 5-nap. 16A/400V CEE-pistorasia: 1 kpl 5-nap. 32A/400V Johdonsuojakatk.: 3 kpl 1-nap. 16A/C Johdonsuojakatk.: 1 kpl 3-nap. 16A/C Johdonsuoja-autom.: 1 kpl 3-nap. 32A/C Kytkentäliitin: 1 kpl 5x25mm/Cu (ketjutus) (saatavana myös Al/Cu liittimin) Lajimerkki Snro V FPK 311 PISTORASIAKESKUS Keskukset ja kotelot 35

36 FPK 320V-pistorasiakeskus 40A/400V FPK 320V 40A/400V Mitat:: 200 x 580 x 200 mm Paino: 8 kg Varustus: Pääkytkin: Sukopistorasia: CEE-pistorasia: Johdonsuojakatk.: Johdonsuojakatk.: Vikavirtasuojakytkin: Kytkentäliitin: 3-nap 40A 3 kpl 16A/230V 2 kpl 5-nap. 16A/400V 3 kpl 1-nap. 16A/C 2 kpl 3-nap. 16A/C 1 kpl 4-nap. 40A/30mA 1 kpl 5x25 mm² (ketjutus 5x16 mm²) Lajimerkki Snro V FPK 320V PISTORASIAKESKUS *. FPK 321-pistorasiakeskus 63A/400V FPK A/400V Mitat: 200 x 680 x 200 mm Paino: 7 kg Varustus: Pääkytkin: 3-nap 63A Sukopistorasia: 3 kpl 16A/230V CEE-pistorasia: 2 kpl 5-nap. 16A/400V CEE-pistorasia: 1 kpl 5-nap. 32A/400V Johdonsuojakatk.: 3 kpl 1-nap. 16A/C Johdonsuojakatk.: 2 kpl 3-nap. 16A/C Johdonsuojakatk.: 1 kpl 3-nap. 32A/C Kytkentäliitin: 1 kpl 5x25 mm² (ketjutus 5x25 mm²) Lajimerkki Snro V FPK 321 PISTORASIAKESKUS Keskukset ja kotelot varastossa *

37 FPK 311W-pistorasiakeskus 63A/400V FPK 311W 63A/400V Mitat: Paino: 610 x 340 x 200 mm 12 kg (Kuvassa lisävarusteena led-valaisin, värisävy oranssi.) Varustus: Pääkytkin: Sukopistorasia: CEE-pistorasia: CEE-pistorasia: Johdonsuojakatk.: Johdonsuojakatk.: Johdonsuojakatk.: Vikavirtasuojakytkin: Vikavirtasuojakytkin: Syöttöliitin: 3-nap 63A 3 kpl 16A/230V 1 kpl 5-nap. 16A/400V 1 kpl 5-nap. 32A/400V 3 kpl 1-nap. 16A/C 1 kpl 3-nap. 16A/C 1 kpl 3-nap. 32A/C 1 kpl 2-nap. 40A/30mA 2 kpl 4-nap. 40A/30mA 1 kpl 5x35 mm² (ketjutus 5x25 mm²) Lajimerkki Snro V FPK 311W PISTORASIAKESKUS *. FPK 321V-pistorasiakeskus 63A/400V FPK 321V 63A/400V Mitat: 610 x 340 x 200 mm paino: 13 kg Varustus: pääkytkin: Sukopistorasia: CEE-pistorasia: CEE-pistorasia: Johdonsuojakatk.: Johdonsuojakatk.: Johdonsuojakatk.: Vikavirtasuojakytkin: Kytkentäliitin: 3-nap 63A 3 kpl 16A/230V 2 kpl 5-nap. 16A/400V 1 kpl 5-nap. 32A/400V 3 kpl 1-nap. 16A/C 2 kpl 3-nap. 16A/C 1 kpl 3-nap. 32A/C 1 kpl 4-nap 63A/30mA 1 kpl 5x25 mm² (ketjutus 5x16 mm²) Lajimerkki Snro V FPK 321V PISTORASIAKESKUS *. Keskukset ja kotelot 37

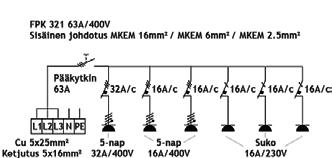

38 FPK 321W-pistorasiakeskus 63A/400V FPK 321 W 63A/400V Mitat: 610 x 340 x 200 mm Paino: 14 kg Varustus: Pääkytkin: Sukopistorasia: CEE-pistorasia: CEE-pistorasia: Johdonsuojakatk.: Johdonsuojakatk.: Johdonsuojakatk.: Vikavirtasuojakytkin: Vikavirtasuojakytkin: Kytkentäliitin: 3-nap 125A 3 kpl 16A/230V 2 kpl 5-nap. 16A/400V 1 kpl 5-nap. 32A/400V 3 kpl 1-nap. 16A/C 2 kpl 3-nap. 16A/C 1 kpl 3-nap. 32A/C 1 kpl 2-nap. 40A/30mA 3 kpl 4-nap. 40A/30mA 1 kpl 5x35 mm² (ketjutus 5x25 mm²) Lajimerkki Snro V FPK 321W PISTORASIAKESKUS FPKP330R - Pistorasiakeskus 80A/400V FPKP 330R 80A/400V Mitat: 340 x 610 x 250 mm Paino: 15 kg Varustus: Pääkytkin: Sukopistorasia: CEE-pistorasia: Johdonsuojakatk.: Vikavirtasuojakytkin: Kytkentäliitin: 3-nap 80A 3 kpl 16A/230V 3 kpl 5-nap. 16A/400V 3 kpl 3-nap. 16A/C 3 kpl 4-nap. 40A/30mA 1 kpl 5x95 mm² Al/Cu (ketjutus 5x95 mm²) Lajimerkki Snro V FPKP330R pistorasiakeskus Keskukset ja kotelot varastossa *

39 FPKP331R - Pistorasiakeskus 80A/400V FPKP 331R 80A/400V Mitat: 340 x 610 x 250 mm Paino: 15 kg Varustus: Pääkytkin: 3-nap 125A Sukopistorasia: 3 kpl 16A/230V CEE-pistorasia: 3 kpl 5-nap. 16A/400V CEE-pistorasia: 1 kpl 5-nap. 32A/400V Johdonsuojakatk.: 3 kpl 3-nap. 16A/C Johdonsuojakatk.: 1 kpl 3-nap. 32A/C Vikavirtasuojakytkin: 4 kpl 4-nap. 40A/30mA Kytkentäliitin: 1 kpl 5x95 mm² Al/Cu (ketjutus 5x95 mm²) Lajimerkki Snro V FPKP331R Pistorasiakeskus FPKP340R - Pistorasiakeskus 80A/400V FPKP 340R 80A/400V Mitat: 340 x 610 x 250 mm Paino: 15 kg Varustus: Pääkytkin: Sukopistorasia: CEE-pistorasia: Johdonsuojakatk.: Vikavirtasuojakytkin: Kytkentäliitin: 3-nap 125A 3 kpl 16A/230V 4 kpl 5-nap. 16A/400V 4 kpl 3-nap. 16A/C 4 kpl 4-nap. 40A/30mA 1 kpl 5x95 mm² Al/Cu (ketjutus 5x95 mm²) Lajimerkki Snro V FPKP340R Pistorasiakeskus FPK 322V-pistorasiakeskus 125A/400V FPK 322V 125A/400V Mitat: 610 x 340 x 200 mm Paino: 15 kg Varustus: Pääkytkin: Sukopistorasia: CEE-pistorasia: CEE-pistorasia: Johdonsuojakatk.: Johdonsuojakatk.: Johdonsuojakatk.: Vikavirtasuojakytkin: Haaroitusliitin: 3-nap 125A 3 kpl 16A/230V 2 kpl 5-nap. 16A/400V 2 kpl 5-nap. 32A/400V 3 kpl 1-nap. 16A/C 2 kpl 3-nap. 16A/C 2 kpl 3-nap. 32A/C 2 kpl 4-nap. 63A/30mA 5 kpl 2,5-50mm² Al/Cu Lajimerkki Snro V FPK 322V PISTORASIAKESKUS Keskukset ja kotelot 39

40 FPK 313V-pistorasiakeskus 125A/400V FPK 313V 125A/400V Mitat: 610 x 340 x 200 mm Paino: 15 kg Varustus: Pääkytkin: Sukopistorasia: CEE-pistorasia: CEE-pistorasia: Johdonsuojakatk.: Johdonsuojakatk.: Johdonsuojakatk.: Vikavirtasuojakytkin: Haaroitusliitin: 3-nap 125A 3 kpl 16A/230V 1 kpl 5-nap. 16A/400V 3 kpl 5-nap. 32A/400V 3 kpl 1-nap. 16A/C 1 kpl 3-nap. 16A/C 3 kpl 3-nap. 32A/C 2 kpl 4-nap. 63A/30mA 5 kpl 2,5-50mm² Al/Cu Lajimerkki Snro V FPK 313V PISTORASIAKESKUS FPK 311-1V-pistorasiakeskus 125A/400V FPK V 125A/400V Mitat: 610 x 340 x 200 mm Paino: 15 kg Varustus: Pääkytkin: Sukopistorasia: CEE-pistorasia: CEE-pistorasia: CEE-pistorasia: Johdonsuojakatk.: Johdonsuojakatk.: Johdonsuojakatk.: Johdonsuojakatk.: Vikavirtasuojakytkin: Haaroitusliitin: 3-nap 125A 3 kpl 16A/230V 1 kpl 5-nap. 16A/400V 1 kpl 5-nap. 32A/400V 1 kpl 5-nap. 63A/400V 3 kpl 1-nap. 16A/C 1 kpl 3-nap. 16A/C 1 kpl 3-nap. 32A/C 2 kpl 3-nap. 63A/C 1 kpl 4-nap. 63A/30mA 5 kpl 2,5-50mm² Al/Cu Lajimerkki Snro V FPK 311-1V PISTORASIAKESKUS Keskukset ja kotelot varastossa *

41 FPKV 311-1W pistorasiakeskus 125A/400V FPKV 311-1W 125A/400V Mitat: 610 x 340 x 200 mm Paino: n. 15 kg Varustus: Pääkytkin: Sukopistorasia: CEE-pistorasia: CEE-pistorasia: CEE-pistorasia: Johdonsuojakatk.: Johdonsuojakatk.: Johdonsuojakatk.: Johdonsuojakatk.: Vikavirtasuojakytkin: Vikavirtasuojakytkin: Vikavirtasuojakytkin: Haaroitusliitin: 3-nap 125A 3 kpl 16A/230V 1 kpl 5-nap. 16A/400V 1 kpl 5-nap. 32A/400V 1 kpl 5-nap. 63A/400V 3 kpl 1-nap. 16A/C 1 kpl 3-nap. 16A/C 1 kpl 3-nap. 32A/C 1 kpl 3-nap. 63A/C 1 kpl 2-nap. 40A/30mA 2 kpl 4-nap. 40A/30mA 1 kpl 4-nap. 63A/30mA 5 kpl 2,5-50mm² Al/Cu Lajimerkki Snro V FPK-V 311-1W 125A IP44 AL FPK 321-1V-pistorasiakeskus 125A/400V FPK 321-1V 125A/400V Mitat: 610 x 340 x 200 mm Paino: n. 16 kg Varustus: Pääkytkin: 3-nap 125A Sukopistorasia: 3 kpl 16A/230V CEE-pistorasia: 2 kpl 5-nap. 16A/400V CEE-pistorasia: 1 kpl 5-nap. 32A/400V CEE-pistorasia: 1 kpl 5-nap. 63A/400V Johdonsuojakatk.: 3 kpl 1-nap. 16A/C Johdonsuojakatk.: 2 kpl 3-nap. 16A/C Johdonsuojakatk.: 1 kpl 3-nap. 32A/C Johdonsuojakatk.: 1 kpl 3-nap. 63A/C Vikavirtasuojakytkin: 1 kpl 4-nap. 63A/30mA 1 kpl kytkentäliitin 5x50mm² Al/Cu (ketjutus 5x50 mm²) Lajimerkki Snro V FPK 321-1V PISTORASIAKESKUS FPKV 321-1V 125A / 400V Sisäinen johdotus MKEM 35mm² / MKEM 10mm² / MKEM 6mm² / MKEM 2.5mm² Pääkytkin 125A 63A/c 63A 30mA 63A/c 32A/c 16A/c 16A/c 16A/c 16A/c 16A/c AL/Cu 5x50mm² Ketjutus 5x50mm² 5-nap 5-nap 5-nap 5-nap Suko Suko Suko 63A/400V 32A/400V 16A/400V 16A/400V 16A/230V 16A/230V 16A/230V Keskukset ja kotelot 41

42 KK-SÄHKÖTUKKU SIIRRETTÄVÄT ALAKESKUKSET FT16A-301 alakeskus Teksnisiä tietoja: - 16A / 230V IP44 - Mitat: 260 x 260 x 270 mm - Paino: 6 kg - Alumiinikoteloitu, sinkattu teräskehikko - Liitettävä vikavirtasuojattuun pistorasiaryhmään. Varustus: Sukopistorasia: CEE-pistorasia: Pistotulppa: Kumikaapeli: 3 kpl 16A/230V 1 kpl 5-nap. 16A/400V CEE 5-nap. 16A/400V 10 m kumikaapeli H07RN-F 5x2,5 mm² Lajimerkki Snro V FTRK013 3suko+1x5n16A+10m kaap FT16A-330KV alakeskus Teknisiä tietoja: - 16A / 230V IP44 - Mitat: 300 x 300 x 550 mm - Paino: 5 kg - Alumiinikoteloitu, sinkattu teräskehikko - Liitettävä vikavirtasuojattuun pistorasiaryhmään Varustus: Sukopistorasia: CEE-pistorasia: Vikavirtasuojakytkin: Sisään: 3 kpl 16A/230V 3 kpl 3-nap. 16A/230V 1 kpl 4-nap. 40A/30mA Kojevastake CEE- 3-nap. 16A/230V Lajimerkki Snro V FTHK033KV ALAKESK.16A/ FT16A-402K alakeskus Teknisiä tietoja: - 16A / 400V - Mitat: 500 x 290 x 290 mm - Paino: 6 kg - Alumiinikoteloitu, sinkattu teräskehikko - Kojevastake CEE 5-nap. 16A/400V (Liitettävä vikavirtasuojattuun pistorasiaryhmään.) Varustus: Sukopistorasia: CEE-pistorasia: 4 kpl 16A/230V 2 kpl 5-nap. 16A/400V Lajimerkki Snro V Nim. A FTRK 024K ALAKESK. 5x16A A / 400V 42 Keskukset ja kotelot varastossa *

43 FT16A-402KV alakeskus Teknisiä tietoja: - 16A / 400V - Mitat: 260 x 260 x 270 mm - Paino: 5 kg Varustus: Sukopistorasia: CEE-pistorasia: Vikavirtasuojakytkin: Sisään: 4 kpl 16A/230V 2 kpl 5-nap. 16A/400V 4-nap. 40A/30mA Kojevastake CEE 5-nap. 16A/400V Lajimerkki Snro V Nim. A FTRK 024KV ALAKESK. 5x16A A / 400V FT16A-402V alakeskus Teknisiä tietoja: - 16A / 400V - Mitat: 500 x 290 x 290 mm - Paino: 9 kg - 1 kpl 4-nap/40A/30mA vikavirtasuojakytkin - Alumiinikoteloitu, sinkattu teräskehikko - 10 m kumikaapeli H07RN-F 5x2,5 mm² - Pistotulppa CEE 5-nap. 16A/400V Varustus: Sukopistorasia: CEE-pistorasia: 4 kpl 16A/230V 2 kpl 5-nap. 16A/400V Lajimerkki Snro V Nim. A FTRK024V VIKAV.4-NAP.30mA A / 400V FT16A-600 alakeskus Teknisiä tietoja: - 16A / 230V (FTHK006) (PROFF-malli) - Mitat: 330 x 255 x 270 mm - Paino: 5 kg - Kosteuden poistava kondenssivesitulppa - Alumiinikoteloitu, sinkattu teräskehikko - Sukokumijohto 10 m H07RN-F 3x2,5 mm² - Liitettävä vikavirtasuojattuun pistorasiaryhmään Varustus: Sukopistorasia: 6 kpl 16A/230V Lajimerkki Snro V FT16A FT16A-601 alakeskus Teknisiä tietoja: - 16A / 400V (FTRK 016-6) (PROFF-malli) - Mitat: 340 x 260 x 260 mm - Paino: 7 kg - Liitettävä vikavirtasuojattuun pistorasiaryhmään. Varustus: Sukopistorasia: CEE-pistorasia: Kumikaapeli: Pistotulppa: 6 kpl 16A/230V 1 kpl 5-nap. 16A/400V 10 m kumikaapeli H07RN-F 5x2,5 mm² CEE 5-nap. 16A/400V Lajimerkki Snro V FT16A-601 kumikaapeli 10m Keskukset ja kotelot 43

44 FT32A-6021 alakeskus Teknisiä tietoja: - 32A / 400V (PROFF-malli) - Mitat: 350 x 405 x 265 mm - Paino: 12Kg - Keskus varustettu kondenssivesitulpilla - Alum.kotelo ja sinkattu teräskehikko - Kaapeliliitännät sivuilta Varustus: Sukopistorasia: CEE pistorasia: CEE pistorasia: Vikavirtasuojakytkin: Johdonsuojakatk.: Johdonsuojakatk.: Liitäntä: 6 kpl 16A/230V 2 kpl 5-nap 16A/400V 1 kpl 5-nap 32A/400V 1 kpl 4-nap 40A/30mA (16A:n pistorasioille) 2 kpl 3-nap 16A/C 3 kpl 1-nap 16A/C Kojevastake CEE 5-nap. 32A/400V Lajimerkki Snro V FTAK32AV FT32A-6022K alakeskus FT32A-6022K (FTAK226K) Mitat: 300x300x500 mm. Paino: 5 kg Varustus: Sukopistorasia: CEE pistorasia: CEE pistorasia: Vikavirtasuojakytkin: Johdonsuojakatk.: Johdonsuojakatk.: Liitäntä: 6 kpl 16A/230V 2 kpl 5-nap 16A/400V 2 kpl 5-nap 32A/400V (toinen pistorasioista on ketjuttamispistorasia, ei vikavirtasuojausta) 1 kpl 4-nap 40A/30mA 3 kpl 1-nap 16A/C 2 kpl 3-nap 16A/C Kojevastake CEE 5-nap.32A/400V Lajimerkki Snro V FT32A-6022K ALAKESK.5x32A * FT63A alakeskus 63A / 400V IP54 (PROFF-malli) Mitat: 650x570x280 mm. Paino: 22 kg Varustus: Pääkytkin: Sukopistorasia: Pistorasia CEE: Pistorasia CEE: Pistorasia CEE: Vikavirtasuojakytkin: Vikavirtasuojakytkin: Johdonsuojakatk.: Johdonsuojakatk.: Johdonsuojakatk.: Sisään: 3-nap 63A 6 kpl 16A/230V 2 kpl 5-nap 16A/400V 3 kpl 5-nap 32A/400V 1 kpl 5-nap 63A/400V 1 kpl 4-nap 63A/500mA 1 kpl 4-nap 40A/30mA 3 kpl 3-nap 32A/C 2 kpl 3-nap 16A/C 3 kpl 1-nap 16A/C Pistotulppa 5-nap CEE 63A/400V 2,5 m Kumikaapeli H07RN-F5x16 mm Lajimerkki Snro V FTAK63AV KUMIKAAPELI 2,5m Keskukset ja kotelot varastossa *

45 . FTKK32Alu6021 alakeskus Mitat: kork. 850 mm, leveys 550 mm, syvyys mm Paino: 14 kg Varustus: Sisään: Ulosotot: CEE pistorasia: CEE pistorasia: Sukopistorasia: Johdonsuojavikavirtasuojakatk.: Vikavirtasuojakatk.: Johdonsuojakatk.: Kojevastake 5-nap 32A/400V 1 kpl 5nap 32A/400V 2 kpl 5-nap 16A/400V 6 kpl 16A/230V 3 kpl 2-nap 16A/30mA (sukoille) 1 kpl 4-nap 40A/30mA (16A/5-napaisille) 2 kpl 3-nap 16A/C Lajimerkki Snro V FTKK32A FTKK63Alu60231 alakeskus Mitat: korkeus 850 mm, leveys 700 mm, syvyys mm Paino: 19 kg Varustus: Pääkytkin: 3-nap 80A Sisääntulo: Kojevastake 5-nap CEE 63A/400V CEE pistorasia: 1 kpl 5-nap 63A/400V CEE pistorasia: 3 kpl 5-nap 32A/400V CEE pistorasia: 2 kpl 5-nap 16A/400V Sukopistorasia: 6 kpl 16A/230V Johdonsuojakatk.: 3 kpl 1-nap 16A/C Johdonsuojakatk.: 2 kpl 3-nap 16A/C Johdonsuojakatk.: 3 kpl 3-nap 32A/ Vikaivrtasuojakatk.: 1 kpl 4-nap 40A/30mA( 16A:n ryhmille Vikavirtasuojakatk.: 1 kpl 4-nap63A/500mA (32A:n ryhmille) Lajimerkki Snro V FTKK63A Keskukset ja kotelot 45

46 FT-KKM32A alakeskus Teknisiä tietoja: - 32A / 400V (KTAKR 32A2) - Mitat: 350x405x265 mm. - Paino: 5 kg - Polykarbonaattikotelo ja sinkattu teräskehikko (vedetty akseli) Varustus: Sukopistorasia: CEE pistorasia: CEE pistorasia: Vikavirtasuojakytkin: Johdonsuojakatk.: Johdonsuojakatk.: Liitäntä: 3 kpl 16A/230V 2 kpl 5-nap 16A/400V 1 kpl 5-nap 32A/400V 1 kpl 4-nap 40A/30mA (kaikille pistorasioille yhteinen) 2 kpl 3-nap 16A/C 3 kpl 1-nap 16A/C Kojevastake CEE 5-nap. 32A/400V Lajimerkki Snro V KTAKR32A2 MUOVI/METALLIK FTRK-026 alakeskus Lajimerkki Snro V Nim. A FTRK026 6suko+2x5n16A+10m kaap A / 400V KTAKR-32A4 alakeskus Työmaan alakeskus 32A/400V KTAKR32A4 MUOVI/METALLIK Keskukset ja kotelot varastossa *

47 BALS VARIABOX PISTORASIAKESKUKSET Pistorasiakeskus Mitat: 260 x 230 x 207 mm Varustus: Sukopistorasia: CEE-pistorasia: Johdonsuojakatk.: Johdonsuojakatk.: 2 kpl 16A/230V 1 kpl 5-nap. 16A/400V 2 kpl 1-nap. 16A/C 1 kpl 3-nap. 16A/C Lajimerkki Snro V Variabox-M 16A IP Pistorasiakeskus Mitat: 390 x 230 x 213 mm Varustus: Sukopistorasia: CEE-pistorasia: CEE-pistorasia: Johdonsuojakatk.: Johdonsuojakatk.: Johdonsuojakatk.: 2 kpl 16A/230V 1 kpl 5-nap. 16A/400V 1 kpl 5-nap. 32A/400V 2 kpl 1-nap. 16A/C 1 kpl 3-nap. 16A/C 1 kpl 3-nap. 32A/C Lajimerkki Snro V Variabox-L 32A IP Keskukset ja kotelot 47

48 VOHEK TYÖMAAKESKUKSET Tukeva rakenne Alumiinia ja Aluzink-terästä kestää työmaaolosuhteet Työmaan alakeskukset TAKP 16 Nimellisvirta: 16 A Nimellisjännite: 400 V (50 Hz) Kotelointiluokka: IP44 Liitäntäteho yht.: 10 kw Mitat/mm (K x L x S): 315 x 400 x 235 Keskuksen TAKP 16.16V pistorasiat on suojattu yhteisellä(30 ma) A-tyypin vikavirtasuojalla. Keskus on ilman omaa vikavirtasuojausta ja se on työmaalla liitettävä vikavirtasuojattuun 16 A pistorasiaan. Pistorasiat: CEE 5-nap. 400V / 6h Lajimerkki Snro V Liittäminen sähköverkkoon TAKP 16.16V * Johto 15m, 16A tulppa TAKP * Johto 15m, 16A tulppa Suko 16A CEE 16A CEE 32A CEE 63A Työmaan alakeskus TAKP 32 Nimellisvirta: 32 A Nimellisjännite: 400 V (50 Hz) Kotelointiluokka: IP44 Liitäntäteho yht.: 20 kw Mitat/mm (K x L x S): 530 x 500 x 300 Keskuksessa on kaksi 32 A voimapistorasiaa, joistatoinen on tarkoitettu syötön ketjutukseen keskuksen vikavirtasuojauksen ohi. Muilla pistorasioilla on yhteinen A-tyypin (30 ma) vikavirtasuojaus. Pistorasiat: CEE 5-nap. 400V / 6h Lajimerkki Snro V Liittäminen sähköverkkoon TAKP * Kojevastake 32A Suko 16A CEE 16A CEE 32A CEE 63A 48 Keskukset ja kotelot varastossa *

49 . Työmaan alakeskukset TAKP 63 Nimellisvirt: 63 A Nimellisjännite: 400 V (50 Hz) Kotelointiluokka: IP44 Liitäntäteho yht.: 40 kw Mitat/mm (K x L x S): 600 x 600 x 400 Keskuksessa TAKP 63 on 16 A ja 32 A pistorasioilla 30 ma vikavirtasuojaus. Keskuksessa TAKP 63B on 16 A pistorasioilla 30 ma vikavirtasuojaus ja 32 A pistorasioilla 500 ma. Voimapistorasioilla on yhteinen A-tyypin vikavirtasuojaus, mutta sukopistorasioilla vikavirtasuojaus on vaihekohtainen. Kädessä pidettäviä sähkölaitteita saa liittää vain pistorasioihin, joilla on 30 ma vikavirtasuojaus. Keskuksissa oleva 63 A pistorasia on ilman vikavirtasuojausta ja ylivirtasuojausta.pistorasia on tarkoitettu ketjutussyöttöön Pistorasiat: CEE 5-nap 400V / 6h Lajimerkki Snro V Liittäminen sähköverkkoon TAKP * Johto n. 2m, 63A tulppa TAKP 63B Kojevastake 63A Suko 16A CEE 16A CEE 32A CEE 63A.. Keskukset ja kotelot 49

50 Työmaan alakeskeskus TAKP 63BK Nimellisvirta: InA 63 Nimellisjännite: Un 400V (50 Hz) Kotelointiluokka: IP44 Liitäntäteho yht.: 40 kw Suojausluokka I: (suojamaadoitus) Mitat (KxLxS): 1100x600x400mm Paino n.: 38kg Suojaovi lukittavissa riippulukolla. A-tyypin vikavirtasuojaus 16A pistorasioilla 30mA ja muilla pistorasioilla 500mA. Pistorasiat: CEE 5-nap 400V / 6h Lajimerkki Snro V Liittäminen sähköverkkoon TAKP 63BK mm² Al/Cu liittimet tai kojevastake 63A Suko 16A CEE 16A CEE 32A CEE 63A PE N mA lrsd> 63A 30mA lrsd> 63A 32A 32A 32A 16A 16A 16A 16A 16A 3L+N+PE Al/Cu 63A LLISUUTTA 63A 32A 32A 32A 16A 16A 16A 16A 16A Työmaan alakeskus TAKP 125 Nimellisvirta: 125 A Nimellisjännite: 400 V (50 Hz) Kotelointiluokka: IP44 Liitäntäteho yht.: 75 kw Mitat/mm (K x L x S): 1325 x 860 x Vakiotoimitus on ilman liitosjohtoa, mutta 125 A pistotulppa sisältyy toimitukseen. Keskuksessa on tilanvaraus Al/Cu yleisliittimille. A-tyypin vikavirtasuojaus 16A pistorasioilla 30 ma ja muilla pistorasioilla 500 ma. Pistorasiat: CEE 5-nap. 400V / 6h Lajimerkki Snro V Liittäminen sähköverkkoon TAKP 125B Ei johtoa, 125A tulppa Suko 16A CEE 16A CEE 32A CEE 63A. 50 Keskukset ja kotelot varastossa *

51 Työmaan pääkeskus TPK 63 Nimellisvirta: 63 A Nimellisjännite: 400 V (50 Hz) Kotelointiluokka: IP44 Liitäntäteho yht.: 40 kw Mitat/mm (K x L x S): 1100 x 600 x 400 Suojaovi lukittavissa riippulukolla.tilanvaraus kwh-mittarille. A-tyypin vikavirtasuojaus 16 A pistorasioilla 30 ma ja muilla pistorasioilla 500 ma. Pistorasiat:CEE 5-nap. 400V / 6h Lajimerkki Snro V Liittäminen sähköverkkoon TPK 63B * 35mm² Al/Cu liittimet Suko 16A CEE 16A CEE 32A CEE 63A. Työmaan pääkeskus TPK 125 Nimellisvirta: 125 A Nimellisjännite: 400 V (50 Hz) Kotelointiluokka: IP44 Liitäntäteho yht.: 75 kw Mitat/mm (K x L x S): 1285 x 850 x 605 Ylöspäin avautuva suojaovi lukittavissa riippulukolla Tilavaraus sähköenergian mittauslaitteille. Virtamuuntajat eivät sisälly toimitukseen. A-tyypin vikavirtasuojaus 16 A pistorasioilla 30 ma ja muilla pistorasioilla 500 ma. Pistorasiat: CEE 5-nap. 400V / 6h Lajimerkki Snro V Liittäminen sähköverkkoon TPK 125B * 95mm² Al/Cu liittimet Suko 16A CEE 16A CEE 32A CEE 63A Keskukset ja kotelot 51

52 Työmaan pääkeskus TPK 160 Nimellisvirta: 160 A Nimellisjännite: 400 V (50 Hz) Kotelointiluokka: IP44 Liitäntäteho yht.: 95 kw Mitat/mm (K x L x S): 1700 x 1200 x Paino n.110kg Virtamuuntajat 150/5A lk0,2s 1VA Tilavaraus sähköenergian mittauslaitteelle. 16A pistorasioilla 30mA A-tyypin vikavirtasuojaus ja muilla pistorasioilla 500mA. Suojaovi lukittavissa riippulukolla. Pistorasiat: CEE 5-nap. 400V / 6h Lajimerkki Snro V Liittäminen sähköverkkoon TPK 160C10 160A IP44 FE/AL x Al/Cu liittimet Suko 16A CEE 16A CEE 32A CEE 63A Työmaan pääkeskus TPK 250 Nimellisvirta: 250 A Nimellisjännite: 400 V (50 Hz) Kotelointiluokka: IP44 Liitäntäteho yht.: 150 kw Mitat/mm (K x L x S): 1700 x 1200 x Paino n.135kg Virtamuuntajat 250/5A lk0,2s 2,5VA Tilavaraus sähköenergian mittauslaitteille. 16A pistorasioilla 30mA A-tyypin vikavirtasuojaus ja muilla pistorasioilla 500mA. Suojaovi lukittavissa riippulukolla. Pistorasiat: CEE 5-nap. 400V / 6h Lajimerkki Snro V Liittäminen sähköverkkoon TPK 250C30 250A IP44 FE/AL x Al/Cu liittimet Suko 16A CEE 16A CEE 32A CEE 63A Työmaan pääkeskus TPK 400 Nimellisvirta: 400 A Nimellisjännite: 400 V (50 Hz) Kotelointiluokka: IP44 Liitäntäteho yht.: 240 kw Mitat/mm (K x L x S): 1700 x 1200 x Paino n.230kg Virtamuuntajat 400/5A lk0,2s 1VA Tilavaraus sähköenergian mittauslaitteelle. 16A pistorasioilla 30mA A-tyypin vikavirtasuojaus ja muilla pistorasioilla 500mA. Suojaovet lukittavissa riippulukolla. Pistorasiat: CEE 5-nap. 400V / 6h Lajimerkki Snro V Liittäminen sähköverkkoon TPK 400C22 400A IP44 FE/AL x Al/Cu liittimet Suko 16A CEE 16A CEE 32A CEE 63A 52 Keskukset ja kotelot varastossa *

53 Työmaan pääkeskus TPK 630 Nimellisvirta: 630 A Nimellisjännite: 400 V (50 Hz) Kotelointiluokka: IP44 Liitäntäteho yht.: 380 kw Mitat/mm (K x L x S): 1700 x 1200 x 1000 Paino n.250kg Virtamuuntajat 600/5A lk0,2s 2,5VA Tilavaraus sähköenergian mittauslaitteelle. 16A pistorasioilla 30mA A-tyypin vikavirtasuojaus ja muilla pistorasioilla 500mA. Suojaovet lukittavissa riippulukolla Pistorasiat: CEE 5-nap. 400V / 6h Lajimerkki Snro V Liittäminen sähköverkkoon TPK 630C42 600A IP44 FE/AL x Al/Cu liittimet Suko 16A CEE 16A CEE 32A CEE 63A Työmaan pääkeskus TPK 1000 Nimellisvirta: 1000 A Nimellisjännite: 400 V (50 Hz) Kotelointiluokka: IP44 Liitäntäteho yht.: 620 kw Mitat/mm (K x L x S): 1700 x 1200 x 1000 Paino n.300kg Virtamuuntajat 1000/5A lk0,2s 5VA Tilavaraus sähköenergian mittauslaitteelle. Pistorasioilla 30mA A-tyypin vikavirtasuojaus. Suojaovet lukittavissa riippulukolla Pistorasiat: CEE 5-nap. 400V / 6h Lajimerkki Snro V Liittäminen sähköverkkoon TPK 1000C A IP44 FE/AL x Al/Cu liittimet Suko 16A CEE 16A CEE 32A Keskukset ja kotelot 53

54 VOHEK PISTORASIAKESKUKSET Tukeva rakenne Alumiinia ja Aluzink-terästä kestää työmaaolosuhteet Pistorasiakeskus VOIMA 023 Nimellisvirta: 63 A Nimellisjännite: 400 V (50 Hz) Kotelointiluokka: IP44 Iskunkestävyys: IK08 Johdons.katkaisijat: C-käyrä Vikavirtasuoja: A-tyyppi Mitat/mm l x k x s: 320 x 430 x 150 Pistorasiat: CEE 5-nap. 400V / 6h Lajimerkki Snro V Liittäminen sähköverkkoon Voima * 50 mm² Al / Cu liittimet Suko 16A CEE 16A CEE 32A CEE 63A Pistorasiakeskus VOIMA 113 Nimellisvirta: 63 A Nimellisjännite: 400 V (50 Hz) Kotelointiluokka: IP44 Iskunkestävyys: IK08 Johdons.katkaisijat: C-käyrä Vikavirtasuoja: A-tyyppi Mitat/mm l x k x s: 320 x 430 x 150 Pistorasiat: CEE 5-nap. 400V / 6h Lajimerkki Snro V Liittäminen sähköverkkoon Voima * 50 mm² Al / Cu liittimet Suko 16A CEE 16A CEE 32A CEE 63A. 54 Keskukset ja kotelot varastossa *

55 Pistorasiakeskus VOIMA 0016 Nimellisvirta: 63 A Nimellisjännite: 400 V (50 Hz) Kotelointiluokka: IP44 Iskunkestävyys: IK08 Johdons.katkaisijat: C-käyrä Vikavirtasuoja: A-tyyppi Mitat/mm l x k x s: 320 x 530 x 150 Pistorasiat: CEE 5-nap. 400V / 6h Lajimerkki Snro V Liittäminen sähköverkkoon Voima A IP44 FE mm² Al/Cu liittimet Suko 16A CEE 16A CEE 32A CEE 63A Pistorasiakeskus VOIMA 0033 Nimellisvirta: 80 A Nimellisjännite: 400 V (50 Hz) Kotelointiluokka: IP44 Iskunkestävyys: IK08 Johdon.katkaisijat: C-käyrä Vikavirtasuoja: A-tyyppi Mitat/mm l x k x s: 320 x 590 x Pistorasiat: CEE 5-nap. 400V / 6h Lajimerkki Snro V Liittäminen sähköverkkoon Voima * 95 mm² Al / Cu liittimet Suko 16A CEE 16A CEE 32A CEE 63A. Pistorasiakeskus VOIMA 0123 Nimellisvirta: 80 A Nimellisjännite: 400 V (50 Hz) Kotelointiluokka: IP44 Iskunkestävyys: IK08 Johdons.kaisijat: C-käyrä Vikavirtasuoja: A-tyyppi Mitat/mm l x k x s: 320 x 590 x 150 Pistorasiat: CEE 5-nap. 400V / 6h Lajimerkki Snro V Liittäminen sähköverkkoon Voima * 95 mm² Al / Cu liittimet Suko 16A CEE 16A CEE 32A CEE 63A Keskukset ja kotelot 55

56 Pistorasiakeskus VOIMA 0133 Nimellisvirta: 80 A Nimellisjännite: 400 V (50 Hz) Kotelointiluokka: IP44 Iskunkestävyys: IK08 Johdons.katkaisijat: C-käyrä Vikavirtasuoja: A-tyyppi Mitat/mm l x k x s: 320 x 590 x 150 Pistorasiat: CEE 5-nap. 400V / 6h Lajimerkki Snro V Liittäminen sähköverkkoon Voima mm² Al / Cu liittimet Suko 16A CEE 16A CEE 32A CEE 63A Pistorasiakeskus VOIMA 0223 Nimellisvirta: 80 A Nimellisjännite: 400 V (50 Hz) Kotelointiluokka: IP44 Iskunkestävyys: IK08 Johdons.katkaisijat: C-käyrä Vikavirtasuoja: A-tyyppi Mitat/mm l x k x s: 320 x 590 x 150 Pistorasiat: CEE 5-nap. 400V / 6h Lajimerkki Snro V Liittäminen sähköverkkoon Voima * 95 mm² Al / Cu liittimet Suko 16A CEE 16A CEE 32A CEE 63A 56 Keskukset ja kotelot varastossa *

57 . Pistorasiakeskus VOIMA 0043 Nimellisvirta: 80 A Nimellisjännite: 400 V (50 Hz) Kotelointiluokka: IP44 Iskunkestävyys: IK08 Johdons.katkaisijat: C-käyrä Vikavirtasuoja: A-tyyppi Mitat/mm l x k x s: 320 x 530 x 150 Pistorasiat: CEE 5-nap. 400V / 6h Lajimerkki Snro V Suko 16A Voima A IP44 FE CEE 16A CEE 32A CEE 63A Pistorasiakeskus VOIMA 1113 Nimellisvirta: 125 A Nimellisjännite: 400 V (50 Hz) Kotelointiluokka: IP44 Iskunkestävyys: IK08 Johdons.katkaisijat: C-käyrä Vikavirtasuoja: A-tyyppi Mitat/mm l x k x s: 320 x 590 x Pistorasiat: CEE 5-nap. 400V / 6h Lajimerkki Snro V Liittäminen sähköverkkoon Voima * 95 mm² Al / Cu liittimet Suko 16A CEE 16A CEE 32A CEE 63A. Keskukset ja kotelot 57

58 Pistorasiakeskus VOIMA 0313 Nimellisvirta: 80 A Nimellisjännite: 400 V (50 Hz) Kotelointiluokka: IP44 Iskunkestävyys: IK08 Johdons.katkaisijat: C-käyrä Vikavirtasuoja: A-tyyppi Mitat/mm l x k x s: 320 x 530 x 150 Pistorasiat: CEE 5-nap. 400V / 6h Lajimerkki Snro V Suko 16A Voima A IP44 FE CEE 16A CEE 32A CEE 63A Tarvikkeita Lajimerkki Snro V Voima Suojakatto * EL-BJÖRN TYÖMAAKESKUKSET Työmaan alakeskus - U 16 MINI/42-1EN Pienempi kannettava keskus joka soveltuu hyvin pienemmille työmaille. Kaikki pistokkeet suojattu 30mA vikavirtasuojilla. - Valmistettu iskunkestävästä kestomuovista. - Itsestään sulkeutuva peltinen varokkeiden suojakansi. - Varustettu kantokahvalla ja kiinnitysrei illä - Pistorasiat on suojattu C-ominaiskäyrän suojakatkaisimilla. Tuoteotsikossa esiintyvä lyhenne PR1 = Ulostulopistorasiat Ulostulopistorasiat: 1) suko 2) CEE 16 A 3) CEE 32 A 4) CEE 63 A Lajimerkki Snro V VVSK 30 ma PR 1 U 16MINI/42-1 EN * PR 2 PR 3 58 Keskukset ja kotelot varastossa *

59 Työmaan alakeskus - U 32 MINI EN Pienempi kannettava liitäntäkeskus, sopii alikeskukseksi isommalle työmaalle. Pistokkeet suojattu 30mA vikavirtasuojilla - Valmistettu iskunkestävästä kestomuovista. - Itsestään sulkeutuva peltinen varokkeiden suojakansi. - Varustettu kantokahvalla ja kiinnitysrei illä - Pistorasiat on suojattu C-ominaiskäyrän suojakatkaisimilla. Tuoteotsikossa esiintyvä lyhenne PR1 = Ulostulopistorasiat Ulostulopistorasiat: 1) suko 2) CEE 16 A 3) CEE 32 A 4) CEE 63 A Lajimerkki Snro V VVSK 30 ma PR 1 U 32MINI/411-1 EN * PR 2 PR 3 Työmaan alakeskus - U 32 MIDI/431-1 EN Isompi kannettava keskus, sopii pienemmälle työmaalle, tai alikeskukseksi isommalle työmaalle. Pistokkeet suojattu 30mA vikavirtasuojilla. - Valmistettu iskunkestävästä kestomuovista. - Itsestään sulkeutuva peltinen varokkeiden suojakansi. - Varustettu kantokahvalla ja kiinnitysrei illä - Pistorasiat on suojattu C-ominaiskäyrän suojakatkaisimilla. Tuoteotsikossa esiintyvä lyhenne PR1 = Ulostulopistorasiat Ulostulopistorasiat: 1) suko 2) CEE 16 A 3) CEE 32 A 4) CEE 63 A Lajimerkki Snro V VVSK 30 ma PR 1 U 32 MIDI/431-1EN * PR 2 PR 3 Teline työmaakeskuksiin, sopii kaikkiin Mini-tyypin keskuksiin Lajimerkki Snro V TELINE BS Työmaan alakeskukset Tuoteotsikossa esiintyvä lyhenne PR1 = Ulostulopistorasiat Ulostulopistorasiat: 1) suko 2) CEE 16 A 3) CEE 32 A 4) CEE 63 A Lajimerkki Snro V VVSK 30 ma PR 1 U 16 MIDI/82-1 EN U 32B//631-3 EN SE U 32 MIDI/811-1 EN U 63B// EN SE U 63S// EN U/SF 63// EN SE FUC UF 100S// EN SEFI SF 125//106-7 EN SE BEC PR 2 PR 3 PR Keskukset ja kotelot 59

60 Lajimerkki Snro V VVSK 30 ma PR 1 SF 125// EN SE SF 125// EN SE U 32AL//631-3 EN SEFI U 32S//611-2 EN PR 2 PR 3 PR 4 ELECTROPLAST TYÖMAAKESKUKSET Siirrettävät työmaakeskukset 400/230V 50HZ IP44 Sinkitty metallikehikko Pistorasiat: 2 kpl 5x16A 400V, 3 kpl 16A 230V. Liitoskaapeli VSB 5x2,5S, pituus 10 m. Työmaakeskus THK 316/ * Keskukset ja kotelot varastossa *

61 FIBOX KOTELOT MNX POLYKARBONAATTI- JA ABS-KOTELOT Sisältää: Alaosa TPE/PUR-tiivisteellä, ruuvit asennuslevylle/din-kiskolle ja kansi polyamidi kansiruuveilla. MNX tekniset ominaisuudet: Ominaisuus PC ABS Tiiviysluokka (EN 60529) IP66/IP67 IP66/IP67 Iskunkestävyys (EN 62262) IK 08 IK 07 Lämpötilankesto Celsius C C (lyhytaik. käytössä) Lämpötilankesto Celsius C C (jatkuvassa käytössä) Sähköinen suojaeristys Suojaeristetty Suojaeristetty Vaalean harmaat osat, väri RAL 7035 RAL 7035 Harmaa Harmaa Läpinäkyvä PC-kansi Savunharmaa Savunharmaa Tiiviste TPE/PUR TPE/PUR Myrkyllisyys Halogeeniton Halogeeniton MNX 100x100x35 mm Asennuskotelo PC PC 95/35 LG Asennuskotelo PC PC 95/35 LT Asennuskotelo ABS ABS 95/35 LG Asennuskotelo ABS ABS 95/35 LT MNX 100x100x50 mm Asennuskotelo PC PC 95/50 LG Asennuskotelo PC PC 95/50 LT Asennuskotelo ABS ABS 95/50 LG Asennuskotelo ABS ABS 95/50 LT MNX 100x100x60 mm Asennuskotelo PC PC 95/60 HG Asennuskotelo PC PC 95/60 HT Asennuskotelo ABS ABS 95/60 HG Asennuskotelo ABS ABS 95/60 HT Asennuskotelo PC PCM 95/60 G Asennuskotelo PC PCM 95/60 T MNX 100x100x75 mm Asennuskotelo PC PC 95/75 HG Asennuskotelo PC PC 95/75 HT Asennuskotelo ABS ABS 95/75 HG Asennuskotelo ABS ABS 95/75 HT Asennuskotelo PC PCM 95/75 G Asennuskotelo PC PCM 95/75 T Keskukset ja kotelot 61

62 MNX 130x80x35 mm Asennuskotelo PC PC 100/35 LG MNX kotelo kirk. kannella PC 100/35LT 130X80X MNX ABS kotelo harm.kannella ABS 100/35LG 130X80X MNX ABS kotelo kirk.kannella ABS 100/35LT 130X80X MNX 130x80x50 mm Asennuskotelo PC PC 100/50 LG Asennuskotelo PC PC 100/50 LT Asennuskotelo ABS ABS 100/50 LG Asennuskotelo ABS ABS 100/50 LT MNX 130x80x60 mm MNX kotelo harm. kannella PC 100/60HG 130X80X MNX kotelo kirk. kannella PC 100/60HT 130X80X MNX ABS kotelo harm.kannella ABS 100/60HG 130X80X MNX ABS kotelo kirk.kannella ABS 100/60HT 130X80X MNX kotelo, metr. aihiot PCM 100/60G 130X80X * MNX kotelo, metr. aihiot PCM 100/60T 130X80X * MNX 130x80x75 mm MNX kotelo harm. kannella PC 100/75LG 130X80X Asennuskotelo PC PC 100/75 HG MNX kotelo kirk. kannella PC 100/75LT 130X80X Asennuskotelo PC PC 100/75 HT MNX ABS kotelo harm.kannella ABS 100/75LG 130X80X Asennuskotelo ABS ABS 100/75 HG MNX ABS kotelo kirk.kannella ABS 100/75LT 130X80X Asennuskotelo ABS ABS 100/75 HT MNX kotelo, metr. aihiot PCM 100/75G 130X80X Asennuskotelo PC PCM 100/75 T MNX 130x80x100 mm MNX kotelo harm. kannella PC 100/100LG 130X80X MNX kotelo harm. kannella PC 100/100HG 130X80X MNX kotelo kirk. kannella PC 100/100LT 130X80X MNX kotelo kirk. kannella PC 100/100HT 130X80X MNX ABS kotelo harm.kannella ABS 100/100LG 130X80X MNX ABS kotelo harm.kannella ABS 100/100HG 130X80X MNX ABS kotelo kirk.kannella ABS 100/100LT 130X80X MNX ABS kotelo kirk.kannella ABS 100/100HT 130X80X MNX kotelo, metr. aihiot PCM 100/100G 130X80X * MNX kotelo, metr. aihiot PCM 100/100T 130X80X * 62 Keskukset ja kotelot varastossa *

63 MNX 130x80x125 mm MNX kotelo harm. kannella PC 100/125HG 130X80X MNX kotelo kirk. kannella PC 100/125HT 130X80X MNX ABS kotelo harm.kannella ABS 100/125HG 130X80X MNX ABS kotelo kirk.kannella ABS 100/125HT 130X80X MNX kotelo, metr. aihiot PCM 100/125G 130X80X * MNX kotelo, metr. aihiot PCM 100/125T 130X80X * MNX 130x130x35 mm Asennuskotelo PC PC 125/35 LG MNX kotelo kirk. kannella PC 125/35LT 130X130X MNX ABS kotelo harm.kannella ABS 125/35LG 130X130X MNX ABS kotelo kirk.kannella ABS 125/35LT 130X130X MNX 130x130x50 mm Asennuskotelo PC PC 125/50 LG Asennuskotelo PC PC 125/50 LT Asennuskotelo ABS ABS 125/50 LG Asennuskotelo ABS ABS 125/50 LT MNX 130x130x60 mm MNX kotelo harm. kannella PC 125/60HG 130X130X MNX kotelo kirk. kannella PC 125/60HT 130X130X MNX ABS kotelo harm.kannella ABS 125/60HG 130X130X MNX ABS kotelo kirk.kannella ABS 125/60HT 130X130X MNX kotelo, metr. aihiot PCM 125/60G 130X130X * MNX kotelo, metr. aihiot PCM 125/60T 130X130X MNX 130x130x75 mm MNX kotelo harm. kannella PC 125/75LG 130X130X Asennuskotelo PC PC 125/75 HG MNX kotelo kirk. kannella PC 125/75LT 130X130X Asennuskotelo PC PC 125/75 HT MNX ABS kotelo harm.kannella ABS 125/75LG 130X130X Asennuskotelo ABS ABS 125/75 HG MNX ABS kotelo kirk.kannella ABS 125/75LT 130X130X Asennuskotelo ABS ABS 125/75 HT MNX kotelo, metr. aihiot PCM 125/75G 130X130X * MNX kotelo, metr. aihiot PCM 125/75T 130X130X * MNX 130x130x100 mm MNX kotelo harm. kannella PC 125/100LG 130X130X MNX kotelo harm. kannella PC 125/100HG 130X130X * MNX kotelo kirk. kannella PC 125/100LT 130X130X MNX kotelo kirk. kannella PC 125/100HT 130X130X MNX ABS kotelo harm.kannella ABS 125/100LG 130X130X Keskukset ja kotelot 63

64 MNX ABS kotelo harm.kannella ABS 125/100HG 130X130X MNX ABS kotelo kirk.kannella ABS 125/100LT 130X130X MNX ABS kotelo kirk.kannella ABS 125/100HT 130X130X MNX kotelo, metr. aihiot PCM 125/100G 130X130X * MNX kotelo, metr. aihiot PCM 125/100T 130X130X * MNX 130x130x125 mm MNX kotelo harm. kannella PC 125/125HG 130X130X MNX kotelo kirk. kannella PC 125/125HT 130X130X MNX ABS kotelo harm.kannella ABS 125/125HG 130X130X MNX ABS kotelo kirk.kannella ABS 125/125HT 130X130X MNX kotelo, metr. aihiot PCM 125/125G 130X130X * MNX kotelo, metr. aihiot PCM 125/125T 130X130X * MNX 180x130x35 mm MNX kotelo harm. kannella PC 150/35LG 180X130X MNX kotelo kirk. kannella PC 150/35LT 180X130X MNX ABS kotelo harm.kannella ABS 150/35LG 180X130X MNX ABS kotelo kirk.kannella ABS 150/35LT 180X130X MNX 180x130x50 mm MNX kotelo harm. kannella PC 150/50LG 180X130X MNX kotelo kirk. kannella PC 150/50LT 180X130X MNX ABS kotelo harm.kannella ABS 150/50LG 180X130X MNX ABS kotelo kirk.kannella ABS 150/50LT 180X130X MNX 180x130x60 mm MNX kotelo harm. kannella PC 150/60HG 180X130X MNX kotelo kirk. kannella PC 150/60HT 180X130X MNX ABS kotelo harm.kannella ABS 150/60HG 180X130X MNX ABS kotelo kirk.kannella ABS 150/60HT 180X130X MNX kotelo, metr. aihiot PCM 150/60G 180X130X * MNX kotelo, metr. aihiot PCM 150/60T 180X130X Asennuskotelo PC PC 150/60 HF MNX 180x130x75 mm MNX kotelo harm. kannella PC 150/75LG 180X130X MNX kotelo harm. kannella PC 150/75HG 180X130X MNX kotelo kirk. kannella PC 150/75LT 180X130X MNX kotelo kirk. kannella PC 150/75HT 180X130X MNX ABS kotelo harm.kannella ABS 150/75LG 180X130X MNX ABS kotelo harm.kannella ABS 150/75HG 180X130X MNX ABS kotelo kirk.kannella ABS 150/75LT 180X130X MNX ABS kotelo kirk.kannella ABS 150/75HT 180X130X MNX kotelo, metr. aihiot PCM 150/75G 180X130X * 64 Keskukset ja kotelot varastossa *

65 MNX kotelo, metr. aihiot PCM 150/75T 180X130X * MNX 180x130x85 mm Asennuskotelo PC PC 150/85 XHG Asennuskotelo PC PC 150/85 XHT Asennuskotelo ABS ABS 150/85 XHG Asennuskotelo ABS ABS 150/85 XHT Asennuskotelo PC PC 150/85 XHF Asennuskotelo PC PCM 150/85 XG Asennuskotelo PC PCM 150/85 XT MNX 180x130x100 mm MNX kotelo harm. kannella PC 150/100LG 180X130X MNX kotelo harm. kannella PC 150/100HG 180X130X MNX kotelo kirk. kannella PC 150/100LT 180X130X MNX kotelo kirk. kannella PC 150/100HT 180X130X MNX ABS kotelo harm.kannella ABS 150/100LG 180X130X MNX ABS kotelo harm.kannella ABS 150/100HG 180X130X MNX ABS kotelo kirk.kannella ABS 150/100LT 180X130X MNX ABS kotelo kirk.kannella ABS 150/100HT 180X130X MNX kotelo, metr. aihiot PCM 150/100G 180X130X * MNX kotelo, metr. aihiot PCM 150/100T 180X130X * Asennuskotelo PC PC 150/100 XHG Asennuskotelo PC PC 150/100 XHT Asennuskotelo ABS ABS 150/100 XHG Asennuskotelo ABS ABS 150/100 XHT Asennuskotelo PC PCM 150/100 XG Asennuskotelo PC PCM 150/100 XT MNX 180x130x125 mm Asennuskotelo PC PC 150/125 LG MNX kotelo harm. kannella PC 150/125HG 180X130X MNX kotelo kirk. kannella PC 150/125HT 180X130X MNX ABS kotelo harm.kannella ABS 150/125HG 180X130X MNX ABS kotelo kirk.kannella ABS 150/125HT 180X130X MNX kotelo, metr. aihiot PCM 150/125G 180X130X * MNX kotelo, metr. aihiot PCM 150/125T 180X130X * Asennuskotelo PC PC 150/125 LT Asennuskotelo ABS ABS 150/125 LG Asennuskotelo ABS ABS 150/125 LT Asennuskotelo PC PC 150/125 XHG Asennuskotelo PC PC 150/125 XHT Asennuskotelo ABS ABS 150/125 XHG Asennuskotelo ABS ABS 150/125 XHT Asennuskotelo PC PCM 150/125 XG Asennuskotelo PC PCM 150/125 XT Keskukset ja kotelot 65

66 MNX 180x130x150 mm Asennuskotelo PC PC 150/150 HG Asennuskotelo PC PC 150/150 HT Asennuskotelo PC PCM 150/150 G Asennuskotelo PC PCM 150/150 T Asennuskotelo ABS ABS 150/150 HG Asennuskotelo ABS ABS 150/150 HT Asennuskotelo PC PC 150/150 XHG Asennuskotelo PC PC 150/150 XHT Asennuskotelo ABS ABS 150/150 XHG Asennuskotelo ABS ABS 150/150 XHT Asennuskotelo PC PCM 150/150 XG Asennuskotelo PC PCM 150/150 XT MNX 180x130x175 mm Asennuskotelo PC PC 150/175 XHG Asennuskotelo PC PC 150/175 XHT Asennuskotelo ABS ABS 150/175 XHG Asennuskotelo ABS ABS 150/175 XHT Asennuskotelo PC PCM 150/175 XG Asennuskotelo PC PCM 150/175 XT MNX 180x180x60 mm MNX kotelo harm. kannella PC 175/60HG 180X180X MNX kotelo kirk. kannella PC 175/60HT 180X180X MNX ABS kotelo harm.kannella ABS 175/60HG 180X180X MNX ABS kotelo kirk.kannella ABS 175/60HT 180X180X MNX kotelo, metr. aihiot PCM 175/60G 180X180X * MNX kotelo, metr. aihiot PCM 175/60T 180X180X MNX 180x180x75 mm Asennuskotelo PC PC 175/75 HG Asennuskotelo PC PC 175/75 HT Asennuskotelo ABS ABS 175/75 HG Asennuskotelo ABS ABS 175/75 HT MNX kotelo, metr. aihiot PCM 175/75G 180X180X Asennuskotelo PC PCM 175/75 T Keskukset ja kotelot MNX 180x180x100 mm MNX kotelo harm. kannella PC 175/100HG 180X180X MNX kotelo kirk. kannella PC 175/100HT 180X180X MNX ABS kotelo harm.kannella ABS 175/100HG 180X180X MNX ABS kotelo kirk.kannella ABS 175/100HT 180X180X MNX kotelo, metr. aihiot PCM 175/100G 180X180X * MNX kotelo, metr. aihiot PCM 175/100T 180X180X * Asennuskotelo PC MNX PC 175/100 XHG Asennuskotelo PC MNX PC 175/100 XHT Asennuskotelo PC MNX PCM 175/100 XG Asennuskotelo PC MNX PCM 175/100 XT Asennuskotelo ABS MNX ABS 175/100 XHG varastossa *

67 Asennuskotelo ABS MNX ABS 175/100 XHT MNX 180x180x125 mm Asennuskotelo PC PC 175/125 HG Asennuskotelo PC PC 175/125 HT Asennuskotelo PC PCM 175/125 G Asennuskotelo PC PCM 175/125 T Asennuskotelo ABS ABS 175/125 HG Asennuskotelo ABS ABS 175/125 HT Asennuskotelo PC MNX PC 175/125 XHG Asennuskotelo PC MNX PC 175/125 XHT Asennuskotelo PC MNX PCM 175/125 XG Asennuskotelo PC MNX PCM 175/125 XT Asennuskotelo ABS MNX ABS 175/125 XHG Asennuskotelo ABS MNX ABS 175/125 XHT MNX 180x180x150 mm Asennuskotelo PC PC 175/150 HG Asennuskotelo PC PC 175/150 HT Asennuskotelo PC PCM 175/150 G Asennuskotelo PC PCM 175/150 T Asennuskotelo ABS ABS 175/150 HG Asennuskotelo ABS ABS 175/150 HT Asennuskotelo PC MNX PC 175/150 XHG Asennuskotelo PC MNX PC 175/150 XHT Asennuskotelo PC MNX PCM 175/150 XG Asennuskotelo PC MNX PCM 175/150 XT Asennuskotelo ABS MNX ABS 175/150 XHG Asennuskotelo ABS MNX ABS 175/150 XHT MNX 255x180x63 mm Asennuskotelo PC PC 200/63 HG Asennuskotelo PC PC 200/63 HT Asennuskotelo ABS ABS 200/63 HG Asennuskotelo ABS ABS 200/63 HT Asennuskotelo PC PCM 200/63 G Asennuskotelo PC PCM 200/63 T MNX 255x180x75 mm Asennuskotelo PC PC 200/75 HG Kotelo sileät sivut PC 200/75HT 255x180x75mm * Asennuskotelo ABS ABS 200/75 HT MNX kotelo, metr. aihiot PCM 200/75G 255X180X * MNX kotelo, metr. aihiot PCM 200/75T 255X180X * Keskukset ja kotelot 67

68 MNX 255x180x88 mm Asennuskotelo PC PC 200/88 XHG Asennuskotelo PC PC 200/88 XHT Asennuskotelo ABS ABS 200/88 XHG Asennuskotelo ABS ABS 200/88 XHT Asennuskotelo PC PCM 200/88 XG Asennuskotelo PC PCM 200/88 XT MNX 255x180x100 mm MNX kotelo harm. kannella PC 200/100HG 255X180X Asennuskotelo PC PC 200/100 XHG MNX kotelo kirk. kannella PC 200/100HT 255X180X Asennuskotelo PC PC 200/100 XHT MNX ABS kotelo harm.kannella ABS 200/100HG 255X180X Asennuskotelo ABS ABS 200/100 XHG MNX ABS kotelo kirk.kannella ABS 200/100HT 255X180X Asennuskotelo ABS ABS 200/100 XHT MNX kotelo, metr. aihiot PCM 200/100G 255X180X * MNX kotelo, metr. aihiot PCM 200/100XG 255X180X * MNX kotelo, metr. aihiot PCM 200/100T 255X180X * MNX kotelo, metr. aihiot PCM 200/100XT 255X180X MNX 255x180x125 mm Asennuskotelo PC PC 200/125 XHG Asennuskotelo PC PC 200/125 XHT Asennuskotelo ABS ABS 200/125 XHT MNX kotelo, metr. aihiot PCM 200/125XG 255X180X * MNX kotelo, metr. aihiot PCM 200/125XT 255X180X MNX 255x180x150 mm Asennuskotelo PC PC 200/150 HG Asennuskotelo PC PC 200/150 HT Asennuskotelo ABS ABS 200/150 HG Asennuskotelo ABS ABS 200/150 HT MNX kotelo, metr. aihiot PCM 200/150G 255X180X * MNX kotelo, metr. aihiot PCM 200/150T 255X180X * MNX 255x180x175 mm Asennuskotelo PC PC 200/175 XHG Asennuskotelo PC PC 200/175 XHT Asennuskotelo ABS ABS 200/175 XHG Asennuskotelo ABS ABS 200/175 XHT MNX kotelo, metr. aihiot PCM 200/175XG 255X180X * MNX kotelo, metr. aihiot PCM 200/175XT 255X180X Keskukset ja kotelot varastossa *

69 MNX 360x255x152 mm Asennuskotelo PC PC 300/150 ZG Asennuskotelo PC PC 300/150 ZT Asennuskotelo ABS ABS 300/150 ZG Asennuskotelo ABS ABS 300/150 ZT Asennuskotelo PC PCM 300/150 ZG Asennuskotelo PC PCM 300/150 ZT MNX LISÄTARVIKKEET Asennuslevyt (Galvanoitu teräs, levyn vahvuus 1,5 mm) Mitat l x k Asennuslevy MIV X48 mm * 48x98 Asennuslevy MIV X98 mm * 98x98 Asennuslevy MIV X98 mm * 98x148 Asennuslevy MIV X148 mm * 148x148 Asennuslevy MIV X148 mm * 148x223 DIN-15 Asennuskiskot (Galvanoitu teräs, kiskon korkeus 5,0 mm) Mitat l x k DIN 15 -kisko MIN 5 50mm x15 DIN-kisko MIN x15 DIN 15 -kisko MIN mm x15 DIN 15 -kisko MIN mm x15 DIN 15 -kisko MIN mm x DIN-35 Asennuskiskot (Galvanoitu teräs, kiskon korkeus 7,5 mm) Mitat l x k DIN 35 - kisko MIV 5 50mm * 50x35 DIN 35 - kisko MIV mm * 100x35 DIN 35 - kisko MIV mm * 150x35 DIN 35 - kisko MIV mm * 225x Etulevyt (Alumiini, levyn vahvuus 1,5 mm) Mitat l x k MNX etulevy alumiinia FP A 100/ x120 MNX etulevy alumiinia FP A 125/ x120 MNX etulevy alumiinia FP A 150/ x170 MNX etulevy alumiinia FP A 175/ x170 MNX etulevy alumiinia FP A 200/ x237 Saranasarjat etulevyille MNX etulevyn saranasarja HFP MNX etulevyn saranasarja HFP Keskukset ja kotelot 69

70 Saranat ja seinäkiinnitys Sarana 1 pari TH A * Seinäkiinnike 4kpl FP * Kiinnityskorva 2 kpl FP Ruuvisarjat harmaille kansille Tempo kansiruuvisarja, TA1912 MBS HH Asennusruuvit Ruuvi KN 3,9X9, CAB POLYKARBONAATTI- JA ABS-KOTELOT Sisältää: Kaapin alaosa, ovi PUR-tiivisteellä, lukitussalvat, ruuvit asennuslevylle/din-kiskolle ja kulmatulpat. CAB PC/ABS tekniset ominaisuudet: Ominaisuus PC ABS Tiiviysluokka (EN 60529) IP65 IP65 Iskunkestävyys (EN 62262) IK 08 IK 08 Lämpötilankesto Celsius C C (lyhytaik. käytössä) Lämpötilankesto Celsius C C (jatkuvassa käytössä) Sähköinen suojaeristys Suojaeristetty Suojaeristetty Vaalean harmaat osat, väri RAL 7035 RAL 7035 Harmaa Harmaa Läpinäkyvä PC-kansi Savunharmaa Savunharmaa Tiiviste PUR/EPDM PUR/EPDM Myrkyllisyys Halogeeniton Halogeeniton CAB 150x150x110 mm Asennuskotelo PC CAB PC G Asennuskotelo PC CAB PC T Asennuskotelo ABS CAB ABS G Asennuskotelo ABS CAB ABS T CAB 250x150x110 mm Asennuskotelo PC CAB PC G Asennuskotelo PC CAB PC T Asennuskotelo ABS CAB ABS G Asennuskotelo ABS CAB ABS T Keskukset ja kotelot varastossa *

71 CAB 300x200x180 mm Polykarb. laitekaappi CAB PC G Polykarbonaatti kaappi CAB PC T Asennuskotelo PC CAB PC G3B Asennuskotelo PC CAB PC T3B Polykarb. laitekaappi CAB PC G * Polykarbonaatti kaappi CAB PC T * Polykarb. laitekaappi CAB PC G3B Polykarbonaatti kaappi CAB PC T3B ABS laitekaappi CAB ABS G ABS laitekaappi CAB ABS T Asennuskotelo ABS CAB ABS G3B Asennuskotelo ABS CAB ABS T3B Asennuskotelo ABS CAB ABS G ABS laitekaappi CAB ABS T Asennuskotelo ABS CAB ABS G3B Asennuskotelo ABS CAB ABS T3B CAB 300x300x180 mm Polykarb. laitekaappi CAB PC G * Polykarbonaatti kaappi CAB PC T Polykarb. laitekaappi CAB PC G3B Polykarbonaatti kaappi CAB PC T3B Asennuskotelo ABS CAB ABS G ABS laitekaappi CAB ABS T Asennuskotelo ABS CAB ABS G3B Asennuskotelo ABS CAB ABS T3B CAB 350x250x150 mm Asennuskotelo PC CAB PC G Asennuskotelo PC CAB PC G Asennuskotelo PC CAB PC T Asennuskotelo PC CAB PC T Asennuskotelo ABS CAB ABS G Asennuskotelo ABS CAB ABS G Asennuskotelo ABS CAB ABS T Asennuskotelo ABS CAB ABS T CAB 400x300x160 mm Asennuskotelo ABS CAB ABS G Asennuskotelo ABS CAB ABS G CAB 400x300x180 mm Polykarb. laitekaappi CAB PC G Polykarbonaatti kaappi CAB PC T Asennuskotelo PC CAB PC G3B Asennuskotelo PC CAB PC T3B Polykarb. laitekaappi CAB PC G * Polykarbonaatti kaappi CAB PC T * Keskukset ja kotelot 71

72 Polykarb. laitekaappi CAB PC G3B Polykarbonaatti kaappi CAB PC T3B ABS laitekaappi CAB ABS G ABS laitekaappi CAB ABS T ABS laitekaappi CAB ABS G ABS laitekaappi CAB ABS T Asennuskotelo ABS CAB ABS G3B Asennuskotelo ABS CAB ABS T3B Asennuskotelo ABS CAB ABS G3B Asennuskotelo ABS CAB ABS T3B CAB 450x350x160 mm Asennuskotelo PC CAB PC G Asennuskotelo PC CAB PC G Asennuskotelo PC CAB PC T Asennuskotelo PC CAB PC T Asennuskotelo ABS CAB ABS G Asennuskotelo ABS CAB ABS G Asennuskotelo ABS CAB ABS T Asennuskotelo ABS CAB ABS T CAB 500x400x200 mm Polykarb. laitekaappi CAB PC G Polykarbonaatti kaappi CAB PC T Asennuskotelo PC CAB PC G3B Asennuskotelo PC CAB PC T3B Polykarb. laitekaappi CAB PC G * Polykarbonaatti kaappi CAB PC T Polykarb. laitekaappi CAB PC G3B Polykarbonaatti kaappi CAB PC T3B ABS laitekaappi CAB ABS G ABS laitekaappi CAB ABS T Asennuskotelo ABS CAB ABS G3B Asennuskotelo ABS CAB ABS T3B ABS laitekaappi CAB ABS G ABS laitekaappi CAB ABS T Asennuskotelo ABS CAB ABS G3B Asennuskotelo ABS CAB ABS T3B CAB 600x400x220 mm Polykarb. laitekaappi CAB PC G Polykarbonaatti kaappi CAB PC T Polykarb. laitekaappi CAB PC G3B Polykarbonaatti kaappi CAB PC T3B ABS laitekaappi CAB ABS G ABS laitekaappi CAB ABS T Asennuskotelo ABS CAB ABS G3B Asennuskotelo ABS CAB ABS T3B Keskukset ja kotelot varastossa *

73 CAB LISÄTARVIKKEET Asennuslevyt (Galvanoitu teräs, levyn vahvuus 1,5 mm) Mitat l x k Asennuslevy EKIV x125 Asennuslevy EKIV X * 270x170 Asennuslevy EKIV X * 270x270 Asennuslevy EKIV X * 270x370 Asennuslevy EKIV x320 Asennuslevy metallia EKIV x470 Asennuslevy EKIV 64H 570x370mm * 370x Asennuslevyt (Muoviset) Mitat l x k Asennuslevy EKIV 3525 PL x220 Asennuslevy EKIV 43 PL x270 DIN-35 Asennuskiskot (Galvanoitu teräs, kiskon korkeus 7,5 mm) Mitat l x k DIN-kisko TRH x35 Asennuskisko TS35 EKIV x35 Asennuskisko TS35 EKIV x35 Din kisko 35 EKIV x Etulevyt (Alumiini, levyn vahvuus 1,5 mm) Mitat l x k Etulevy alumiinia FP A x166 Etulevy alumiinia FP A x266 Etulevy alumiinia FP A x266 Etulevy alumiinia FP A x468 Etulevy alumiinia FP A x Swing door asennussarjat Saranasarja välioveen MB Kosketussuojalevy moduuliaukoin Mitat l x k Kosketussuoja FP DIN AUKKO SIN 170X x178 Kosketussuoja FP DIN AUKKO SIN 270X x278 Etulevy polykarbonaattia FP PC x278 Etulevy polykarbonaattia FP PC x378 Etulevy polykarbonaattia FP PC 12x x378 Etulevy polykarbonaattia FP PC 18x2-54 sin x378 Kosketussuoja FP 18X3-64 DIN AUKKO SIN 578X x Keskukset ja kotelot 73

74 Saranat ja seinäkiinnitys Seinäkiinnike (sis 4 kpl) FP * Kulmatulppa SP Korotustapit Korotustappi FA Korotustappi FA Korotustappi MB SIS 2KPL 15/34 mm Muut lisätarvikkeet Asennusruuvi EK/SOLID MSM PT 5x10 sis.100kpl Asennusruuvisarja EK/SOLID PT60x11PH2SET sis.4kpl * CAB P POLYESTERIKAAPIT CAB P 315x215x170 mm Keskuksen mitat l x k x s Polyesterikaappi CAB P x215x170 Lisätarvikkeet Asennuslevy MP Asennuslevy MPX DIN-kiskokehys MF Kosketussuoja-DIN FP x Etulevy umpi FP 3020-D x150 Etulevyn saranasarja MB CAB CAB P 415x315x170 mm Keskuksen mitat l x k x s Polyesterikaappi CAB P x315x170 Asennuskotelo GRP CAB P CAB P T Asennuskotelo GRP CAB P CAB P S Lisätarvikkeet Asennuslevy MP Asennuslevy MPX DIN-kiskokehys MF Kosketussuoja-DIN FP x Etulevy umpi FP 4030-D x250 Etulevyn saranasarja MB CAB CAB P 515x415x230 mm Keskuksen mitat l x k x s Polyesterikaappi CAB P x415x230 Asennuskotelo GRP CAB P CAB P T Asennuskotelo GRP CAB P CAB P S Keskukset ja kotelot varastossa *

75 Keskuksen mitat l x k x s Lisätarvikkeet Asennuslevy MP Asennuslevy MPX DIN-kiskokehys MF Kosketussuoja-DIN FP x Etulevy umpi FP 5040-D x350 Etulevyn saranasarja MB CAB CAB P 645x415x230 mm Keskuksen mitat l x k x s Polyesterikaappi CAB P x415x230 Asennuskotelo GRP CAB P CAB P T Asennuskotelo GRP CAB P CAB P S Lisätarvikkeet Asennuslevy MP Asennuslevy MPX DIN-kiskokehys MF Kosketussuoja-DIN FP x Etulevy umpi FP 6040-D x350 Etulevyn saranasarja MB CAB CAB P 735x535x270 mm Keskuksen mitat l x k x s Polyesterikaappi CAB P x535x270 Asennuskotelo GRP CAB P CAB P T Asennuskotelo GRP CAB P CAB P S Lisätarvikkeet Asennuslevy MP Etulevy umpi FP 7050-D x450 Etulevyn saranasarja MB CAB Asennuslevy MPX DIN-kiskokehys MF Kosketussuoja-DIN FP x CAB P 835x635x300 mm Asennuskotelo GRP CAB P CAB P T Asennuskotelo GRP CAB P CAB P S Lisätarvikkeet Asennuslevy MP Etulevy umpi FP 8060-D Etulevyn saranasarja MB CAB Asennuslevy MPX DIN-kiskokehys MF CAB P 1035x835x300 mm Keskuksen mitat l x k x s Polyesterikaappi CAB P x935x300 Asennuskotelo GRP CAB P CAB P T Asennuskotelo GRP CAB P CAB P S Keskukset ja kotelot 75

76 Keskuksen mitat l x k x s Lisätarvikkeet Asennuslevy MP Etulevy umpi FP D x750 Etulevyn saranasarja MB CAB Asennuslevy MPX DIN-kiskokehys MF Kosketussuoja-DIN FP x CAB PX POLYESTERIKAAPIT CAB PX 500x500x320 mm Asennuskotelo GRP CAB PX CAB PX Asennuskotelo GRP CAB PX CAB PX T Lisätarvikkeet Asennuslevy MPX Asennuslevy MP Sadelippa WPX Kiinnityskisko FMF CAB PX 500x750x320 mm ja 750x500x320 mm Asennuskotelo GRP CAB PX CAB PX Asennuskotelo GRP CAB PX CAB PX T x500x320 Asennuskotelo GRP CAB PX CAB PX Asennuskotelo GRP CAB PX CAB PX T Lisätarvikkeet Asennuslevy MPX Asennuslevy MP Sadelippa WPX Sadelippa WPX Kiinnityskisko FMF Kiinnityskisko FMF CAB PX 750x750x320 mm Asennuskotelo GRP CAB PX CAB PX Asennuskotelo GRP CAB PX CAB PX T Lisätarvikkeet Asennuslevy MPX Asennuslevy MP Sadelippa WPX Kiinnityskisko FMF CAB PX 750x100x320 mm ja 100x750x320 mm Asennuskotelo GRP CAB PX CAB PX Asennuskotelo GRP CAB PX CAB PX T x750x320 Asennuskotelo GRP CAB PX CAB PX Keskukset ja kotelot varastossa *

77 Asennuskotelo GRP CAB PX CAB PX T Lisätarvikkeet Asennuslevy MPX Asennuslevy MP Sadelippa WPX Sadelippa WPX Kiinnityskisko FMF Kiinnityskisko FMF CAB PX 750x1250x320 mm ja 1250x750x320 mm Asennuskotelo GRP CAB PX CAB PX D Asennuskotelo GRP CAB PX CAB PX DT x750x320 Asennuskotelo GRP CAB PX CAB PX Asennuskotelo GRP CAB PX CAB PX T Lisätarvikkeet Asennuslevy MPX Asennuslevy MP Sadelippa WPX Sadelippa WPX Kiinnityskisko FMF Kiinnityskisko FMF CAB PX 1000x500x320 mm Asennuskotelo GRP CAB PX CAB PX Asennuskotelo GRP CAB PX CAB PX T Lisätarvikkeet Asennuslevy MPX Asennuslevy MP Sadelippa WPX Kiinnityskisko FMF CAB PX 1000x1000x320 mm Asennuskotelo GRP CAB PX CAB PX Asennuskotelo GRP CAB PX CAB PX D Asennuskotelo GRP CAB PX CAB PX DT Lisätarvikkeet Asennuslevy MPX Asennuslevy MP Sadelippa WPX Kiinnityskisko FMF CAB PX 1000x1250x320 mm ja 1250x1000x320 mm Asennuskotelo GRP CAB PX CAB PX D Asennuskotelo GRP CAB PX CAB PX DT x1000x320 Asennuskotelo GRP CAB PX CAB PX D Asennuskotelo GRP CAB PX CAB PX DT Asennuskotelo GRP CAB PX CAB PX C Asennuskotelo GRP CAB PX CAB PX CT Keskukset ja kotelot 77

78 Lisätarvikkeet Asennuslevy MPX Asennuslevy MP Sadelippa WPX Sadelippa WPX Kiinnityskisko FMF Kiinnityskisko FMF ALUMIINIKOTELOT Sisältää: Alaosa asennuslevyn/din-kiskon kiinnitysruuveilla, kansi PUR-tiivisteellä ja kansiruuvit magneettisesta ruostumattomasta teräksestä. ALU tekniset ominaisuudet: Ominaisuus Alumiini Tiiviysluokka (EN 60529) IP66/IP67/IP68 Iskunkestävyys (EN 62262) IK 08 Lämpötilankesto Celsius C (lyhytaik. käytössä) Lämpötilankesto Celsius C (jatkuvassa käytössä) Tiiviste PUR ALU 50x45x32 mm Euronord kotelo AL ALU 66x60x46 mm Asennuskotelo AL 66x60x46mm ALN ALU 100x66x46 mm Asennuskotelo AL 66x100x46mm ALN ALU 152x66x46 mm Euronord kotelo AL Keskukset ja kotelot varastossa *

79 ALU 82x77x57 mm Asennuskotelo AL 82x77x57mm ALN ALU 127x81x57 mm Asennuskotelo AL 81x127x57mm ALN ALU 177x81x57 mm Asennuskotelo AL 81x177x57mm ALN ALU 125x124x81 mm Asennuskotelo AL 125x124x81mm ALN ALU 222x125x81 mm Asennuskotelo AL 125x222x81mm ALN ALU 163x162x91 mm Asennuskotelo AL 162x163x91mm ALN ALU 263x162x91 mm Asennuskotelo AL 162x263x91mm ALN ALU 360x160x90 mm Asennuskotelo AL 164x364x91mm ALN Keskukset ja kotelot 79

80 ALU 560x160x90 mm Euronord kotelo AL ALU 230x200x110 mm Asennuskotelo AL 230x200x112mm ALN ALU 230x200x180 mm Euronord kotelo AL ALU 280x230x110 mm Asennuskotelo AL 230x280x112mm ALN ALU 330x230x110 mm Asennuskotelo AL 230x330x110mm ALN ALU 330x230x180 mm Asennuskotelo AL 230x330x180mm ALN ALU 401x230x110 mm Euronord kotelo AL ALU 401x230x180 mm Asennuskotelo AL 230x410x180mm ALN Keskukset ja kotelot varastossa *

81 ALU 600x230x110 mm Euronord kotelo AL ALU 403x310x110 mm Euronord kotelo AL ALU 403x310x180 mm Asennuskotelo AL 310x402x180mm ALN ALU 600x310x110 mm Asennuskotelo AL 310x600x112mm ALN ALU 600x310x180 mm Asennuskotelo AL 310x600x180mm ALN ALU LISÄTARVIKKEET Asennuslevyt (Galvanoitu teräs, levyn vahvuus 1,5 mm) Mitat l x k Asennuslevy AM x69 Asennuslevy AM x69 Asennuslevy AM x69 Asennuslevy AM x69 Asennuslevy AM x107 Asennuslevy AM x107 Asennuslevy AM x107 Asennuslevy AM x146 Asennuslevy AM x146 Asennuslevy AM x146 Asennuslevy AM x146 Asennuslevy AM x215 Asennuslevy AM x215 Asennuslevy AM x215 Asennuslevy AM x215 Asennuslevy AM x Keskukset ja kotelot 81

82 Mitat l x k Asennuslevy AM x294 Asennuslevy AM x293 DIN-15 Asennuskiskot (Galvanoitu teräs, kiskon korkeus 5,0 mm) Mitat l x k Asennuskisko TS15 ARM x15 Asennuskisko TS15 ARM x15 Asennuskisko TS15 ARM x15 Asennuskisko TS15 ARM x15 Asennuskisko TS15 ARM x15 Asennuskisko TS15 ARM x15 DIN-35 Asennuskiskot (Galvanoitu teräs, kiskon korkeus 7,5 mm) Mitat l x k Asennuskisko TS35 ARH x35 Asennuskisko TS35 ARH x35 Asennuskisko TS35 ARH x35 Asennuskisko TS35 ARH x35 Asennuskisko TS35 ARH x35 Asennuskisko TS35 ARH x35 Asennuskisko TS35 ARH x35 Asennuskisko TS35 ARH x35 Asennuskisko TS35 ARH x35 Asennuskisko TS35 ARH x35 Asennuskisko TS35 ARH x35 Asennuskisko TS35 ARH x35 Saranat ja seinäkiinnitys Mitat l x k Saranasetti PH A&AH A/B Vaijerisaranasetti MRS 28545WH M6x * Seinäkiinnikepari MRS * 42x11 Seinäkiinnike 2 kpl:een setti MRS * 50x15 Asennus- ja maadoitusruuvit Asennusruuvi MR Keskukset ja kotelot varastossa *

83 SOLID POLYKARBONAATTI- JA ABS-KOTELOT Sisältää: Alaosa asennuslevyn kiinnitysruuveilla, kansi PUR-tiivisteellä ja polyamidi kansiruuvit. SOLID tekniset ominaisuudet: Ominaisuus PC ABS Tiiviysluokka (EN 60529) IP66/IP67 IP66/IP67 Iskunkestävyys (EN 62262) IK 08(sivut) IK 08 IK 09(etuosa Lämpötilankesto Celsius C C (lyhytaik. käytössä) Lämpötilankesto Celsius C C (jatkuvassa käytössä) Sähköinen suojaeristys Suojaeristetty Suojaeristetty Vaalean harmaat osat, väri RAL 7035 RAL 7035 Harmaa Harmaa Läpinäkyvä PC-kansi Kirkas Kirkas Tiiviste PUR PUR Myrkyllisyys Halogeeniton Halogeeniton SOLID 188x188x130 mm Asennuskotelo PC PC G Asennuskotelo PC PC T Asennuskotelo PC PC T-2FSH Asennuskotelo ABS ABS G Asennuskotelo ABS ABS G-2FSH Asennuskotelo ABS ABS T Asennuskotelo ABS ABS T-2FSH SOLID 188x188x180 mm Asennuskotelo PC PC G Asennuskotelo PC PC G-2FSH Asennuskotelo PC PC T Asennuskotelo PC PC T-2FSH Asennuskotelo ABS ABS G Asennuskotelo ABS ABS G-2FSH Asennuskotelo ABS ABS T Asennuskotelo ABS ABS T-2FSH SOLID 278x188x130 mm Solid kotelo PC G Asennuskotelo PC PC G-2FSH Solid kotelo PC T Asennuskotelo PC PC T-2FSH Solid ABS kotelo ABS G 280X190X * Asennuskotelo ABS ABS G-2FSH Asennuskotelo ABS ABS T Asennuskotelo ABS ABS T-2FSH Keskukset ja kotelot 83

84 SOLID 278x188x180 mm Asennuskotelo PC PC G Asennuskotelo PC PC G-2FSH Asennuskotelo PC PC T Asennuskotelo PC PC T-2FSH Asennuskotelo ABS ABS G Asennuskotelo ABS ABS G-2FSH Asennuskotelo ABS ABS T Asennuskotelo ABS ABS T-2FSH SOLID 378x188x130 mm Asennuskotelo PC PC G Asennuskotelo PC PC G-2FSH Asennuskotelo PC PC T Asennuskotelo PC PC T-2FSH Solid ABS kotelo ABS G 380X190X * Asennuskotelo ABS ABS G-2FSH Asennuskotelo ABS ABS T Asennuskotelo ABS ABS T-2FSH SOLID 378x188x180 mm Asennuskotelo PC PC G Asennuskotelo PC PC G-2FSH Asennuskotelo PC PC T Asennuskotelo PC PC T-2FSH Asennuskotelo ABS ABS G Asennuskotelo ABS ABS G-2FSH Asennuskotelo ABS ABS T Asennuskotelo ABS ABS T-2FSH SOLID 278x278x130 mm Asennuskotelo PC PC G Asennuskotelo PC PC G-2FSH Solid kotelo PC T * Asennuskotelo PC PC T-2FSH Solid ABS kotelo ABS G 280X280X Asennuskotelo ABS ABS G-2FSH Asennuskotelo ABS ABS T Asennuskotelo ABS ABS T-2FSH SOLID 278x278x180 mm Asennuskotelo PC PC G Asennuskotelo PC PC G-2FSH Asennuskotelo PC PC T Asennuskotelo PC PC T-2FSH Asennuskotelo ABS ABS G Asennuskotelo ABS ABS G-2FSH Asennuskotelo ABS ABS T Asennuskotelo ABS ABS T-2FSH Keskukset ja kotelot varastossa *

85 SOLID 378x278x130 mm Asennuskotelo PC PC G Asennuskotelo PC PC G-2FSH Asennuskotelo PC PC T Asennuskotelo PC PC T-2FSH Solid ABS kotelo ABS G 380X280X Asennuskotelo ABS ABS G-2FSH Asennuskotelo ABS ABS T Asennuskotelo ABS ABS T-2FSH SOLID 378x278x180 mm Asennuskotelo PC PC G Asennuskotelo PC PC G-2FSH Asennuskotelo PC PC T Asennuskotelo PC PC T-2FSH Asennuskotelo ABS ABS G Asennuskotelo ABS ABS G-2FSH Asennuskotelo ABS ABS T Asennuskotelo ABS ABS T-2FSH SOLID 558x278x130 mm Asennuskotelo PC PC G Asennuskotelo PC PC G-3FSH Asennuskotelo PC PC T Asennuskotelo PC PC T-3FSH Asennuskotelo ABS ABS G Asennuskotelo ABS ABS G-3FSH Asennuskotelo ABS ABS T Asennuskotelo ABS ABS T-3FSH SOLID 558x378x180 mm Asennuskotelo PC PC G Asennuskotelo PC PC G-3FSH Solid kotelo PC T Asennuskotelo PC PC T-3FSH Asennuskotelo ABS ABS G Asennuskotelo ABS ABS G-3FSH Asennuskotelo ABS ABS T Asennuskotelo ABS ABS T-3FSH SOLID LISÄTARVIKKEET Asennuslevyt (Galvanoitu teräs, levyn vahvuus 1,5 mm) Mitat l x k Asennuslevy EKHVT 1,5 148x148mm * 148x148 Asennuslevy EKJVT 1,5 238x148mm * 148x238 Asennuslevy EKMVT 1,5 338x148mm * 148x338 Asennuslevy EKOVT 1,5 238x238mm * 238x238 Asennuslevy EKPVT 1,5 338x238mm * 238x Keskukset ja kotelot 85

86 Mitat l x k Asennuslevy EKTVT 1,5 518x238mm * 238x518 Asennuslevy EKUVT 1,5 518xX338mm * 335x518 Asennusruuvisarja EK/SOLID PT60x11PH2SET sis.4kpl * Asennuslevyt Pertinax 4mm Mitat l x k Asennuslevy EKHXT x148 Asennuslevy EKJXT x240 Asennuslevy EKMXT x340 Asennuslevy EKOXT x238 Asennuslevy EKPXT x338 Asennuslevy EKTXT x518 Asennuslevy EKUXT x518 DIN-35 Asennuskiskot (Galvanoitu teräs, kiskon korkeus 7,5 mm) Mitat l x k Tempo DIN-35 as.kisko EKV x35 DIN-kisko EKV x35 DIN-kisko EKV x35 Lisätarvikkeet asennuskiskolle Asennusruuvi EK/SOLID MSM PT 5x10 sis.100kpl Asennusruuvisarja EK/SOLID PT60x11PH2SET sis.4kpl * Korotustappi MB SIS 2KPL 15/34 mm Korotuskehykset (Polykarbonaatti, PUR-tiiviste) Mitat l x k Korotusrengas ruuveineen EKJZR 280X190X * 188x278 Korotusrengas ruuveineen EKMZR 380X190X * 188x378 Korotusrengas ruuveineen EKOZR 280X280X * 278x278 Korotusrengas ruuveineen EKPZR 380X * 278x378 Korotusrengas ruuveineen EKTZR 560X280X * 278x558 Korotusrengas ruuveineen EKUZR 560X380X * 378x Kosketussuojalevyt DIN-aukoilla kulmapylvässarjalle FX20 SET Mitat l x k Kosketussuoja FX FP x280 Kosketussuoja FX FP x280 Kosketussuoja FX FP 2* x380 Kosketussuoja FX FP 3* x Keskukset ja kotelot varastossa *

87 Saranat ja seinäkiinnitys EK-sarana täydellinen MB * Muovisarana täydellinen MB * Met.saranapakkaus EKZKS 1 PARI * EK-peitetulppa MB * Kiinnityskorvapakkaus MB * Kansiruuvit Lehtiruuvi HS * Urakantaruuvi CS * Uraruuvi 80 SS * Lehtiruuvi 80 SS * Kolmiokantaruuvi DS Uraruuvi Noryl SS Lehtiruuvi Noryl HS * Kansiruuvisarja EK/SOLID SS sis.4kpl Kansiruuvisarja EK/SOLID SS sis.6kpl Kansiruuvisarja EK/SOLID SS sis.4kpl Korotustapit pohjan kulmakiinnityspisteisiin Korotuspultti MR M6/ Korotuspultti MR M6/ Korotuspultti MR M6/ Korotustapit pohjan sivulla oleviin kiinnityspisteisiin Korotustappi FA Korotustappi FA EURONORD POLYKARBONAATTI- JA ABS-KOTELOT Sisältää: Alaosa asennuslevyn/din-kiskon kiinnitysruuveilla, kansi PUR-tiivisteellä ja kansiruuvit magneettisesta ruostumattomasta teräksestä. EURONORD tekniset ominaisuudet: Ominaisuus PC ABS Tiiviysluokka (EN 60529) IP66/IP67 IP66/IP67 Iskunkestävyys (EN 62262) IK 07(sivut) IK 07 IK 08(etuosa Lämpötilankesto Celsius C C (lyhytaik. käytössä) Lämpötilankesto Celsius C C (jatkuvassa käytössä) Sähköinen suojaeristys Suojaeristetty Suojaeristetty Vaalean harmaat osat, väri RAL 7035 RAL 7035 Harmaa Harmaa Läpinäkyvä PC-kansi Kirkas Kirkas Tiiviste PUR PUR Myrkyllisyys Halogeeniton Halogeeniton Keskukset ja kotelot 87

88 EUR 52x50x40 mm Asennuskotelo PC PC Euronord kotelo AB EUR 65x50x45 mm Euronord kotelo PC Euronord kotelo PCT Euronord kotelo AB * EUR 98x66x41 mm Asennuskotelo PC PC Asennuskotelo PC PCQ Asennuskotelo PC PCT Asennuskotelo PC PCTQ Asennuskotelo ABS AB Asennuskotelo ABS ABQ EUR 82x80x55 mm Asennuskotelo PC PC Asennuskotelo PC PCT Asennuskotelo ABS AB EUR 82x80x65 mm Euronord kotelo PC * Euronord kotelo PCT * Euronord kotelo AB EUR 82x80x85 mm Asennuskotelo PC PC Asennuskotelo PC PCT Asennuskotelo ABS AB EUR 82x80x95 mm Asennuskotelo PC PC Asennuskotelo PC PCT Asennuskotelo ABS AB Keskukset ja kotelot varastossa *

89 EUR 120x80x55 mm Euronord kotelo PC Euronord kotelo PCT Euronord kotelo AB * EUR 120x80x60 mm Asennuskotelo PC PC H Asennuskotelo PC PCT H Asennuskotelo ABS AB H EUR 120x80x85 mm Asennuskotelo PC PC Asennuskotelo PC PCT Asennuskotelo ABS AB EUR 120x80x90 mm Asennuskotelo PC PC H Asennuskotelo ABS AB H EUR 160x80x55 mm Asennuskotelo PC PCT H Asennuskotelo PC PCT Asennuskotelo ABS AB EUR 160x80x65 mm Euronord kotelo PC Euronord kotelo PCT Euronord kotelo AB EUR 160x80x85 mm Asennuskotelo PC PC Asennuskotelo PC PCT Asennuskotelo ABS AB Keskukset ja kotelot 89

90 EUR 160x80x95 mm Euronord kotelo PC Euronord kotelo PCT * Euronord kotelo AB EUR 122x120x65 mm Asennuskotelo PC PC Asennuskotelo PC PCT Asennuskotelo ABS AB EUR 122x120x75 mm Asennuskotelo PC PC Asennuskotelo PC PCT Asennuskotelo ABS AB EUR 122x120x95 mm Euronord kotelo PC Euronord kotelo PCT * Euronord kotelo AB EUR 122x120x105 mm Asennuskotelo PC PC Asennuskotelo PC PCT Asennuskotelo ABS AB EUR 160x120x90 mm Euronord kotelo PC Euronord kotelo PCT Euronord kotelo AB EUR 160x120x140 mm Asennuskotelo PC PC Asennuskotelo PC PCT Asennuskotelo ABS AB Keskukset ja kotelot varastossa *

91 EUR 200x120x75 mm Euronord kotelo PC Euronord kotelo PCT Euronord kotelo AB EUR 200x120x90 mm Asennuskotelo PC PC Asennuskotelo PC PCT Asennuskotelo ABS AB EUR 244x124x102 mm Asennuskotelo PC PC Asennuskotelo PC PCQ Asennuskotelo PC PCT Asennuskotelo PC PCTQ Asennuskotelo ABS AB Asennuskotelo ABS ABQ EUR 201x151x80 mm Asennuskotelo PC PC Asennuskotelo PC PCT Asennuskotelo ABS AB EUR 340x150x101 mm Asennuskotelo PC PC Asennuskotelo PC PCQ Asennuskotelo PC PCT Asennuskotelo PC PCTQ Asennuskotelo ABS AB Asennuskotelo ABS ABQ EUR 340x150x121 mm Asennuskotelo PC PC Asennuskotelo PC PCQ Asennuskotelo PC PCT Asennuskotelo PC PCTQ Asennuskotelo ABS AB Asennuskotelo ABS ABQ Keskukset ja kotelot 91

92 EUR 244x164x90 mm Asennuskotelo PC PC Asennuskotelo PC PCQ Asennuskotelo PC PCT Asennuskotelo PC PCTQ Asennuskotelo ABS AB Asennuskotelo ABS ABQ EUR 244x164x120 mm Asennuskotelo PC PC Asennuskotelo PC PCQ Asennuskotelo PC PCT Asennuskotelo PC PCTQ Asennuskotelo ABS AB Asennuskotelo ABS ABQ EUR 250x160x90 mm Euronord kotelo PC * Euronord kotelo PCT Euronord kotelo AB EUR 250x160x125 mm Euronord kotelo PC Euronord kotelo PCT * Euronord kotelo AB EUR 250x160x150 mm Asennuskotelo PC PC Asennuskotelo PC PCT Asennuskotelo ABS AB EUR 360x160x101 mm Asennuskotelo PC PC Asennuskotelo PC PCQ Asennuskotelo PC PCT Asennuskotelo PC PCTQ Asennuskotelo ABS AB Asennuskotelo ABS ABQ Keskukset ja kotelot varastossa *

93 EUR 360x200x151 mm Asennuskotelo PC PC Asennuskotelo PC PCQ Asennuskotelo PC PCT Asennuskotelo PC PCTQ Asennuskotelo ABS AB Asennuskotelo ABS ABQ EURO 300x230x87 mm Euronord kotelo PC Euronord kotelo PCT Euronord kotelo AB EURO 300x230x110 mm Euronord kotelo PC Euronord kotelo PCT Euronord kotelo AB EURO 400x360x151 mm Asennuskotelo ABS AB Asennuskotelo ABS ABQ EURONORD PC/ABS LISÄTARVIKKEET Asennuslevyt (Galvanoitu teräs, levyn vahvuus 1,5 mm) Mitat l x k Asennuslevy TM x26 Asennuslevy TM x26 Asennuslevy TM x56 Asennuslevy TM x71 Asennuslevy TM x71 Asennuslevy TM x96 Asennuslevy TM x111 Asennuslevy TM x174 Asennuslevy TM x141 Asennuslevy TM x303 Asennuslevy TM x212 Asennuslevy TM x151 Asennuslevy TM x318 Asennuslevy TM x318 Asennuslevy TM x221 Asennuslevy TM x Keskukset ja kotelot 93

94 DIN-15 Asennuskiskot (Galvanoitu teräs, kiskon korkeus 5,0 mm) Mitat l x k Asennuskisko TS15 TRM x15 Asennuskisko TS15 TRM x15 Asennuskisko TS15 TRM x15 Asennuskisko TS15 TRM x15 Asennuskisko TS15 ARM x15 Asennuskisko TS15 TRM x15 DIN 15 -kisko MIN mm x15 DIN-35 Asennuskiskot (Galvanoitu teräs, kiskon korkeus 7,5 mm) Mitat l x k DIN 35 - kisko MIV mm * 100x35 Asennuskisko TS35 ARH x35 Asennuskisko TS35 TRH x35 DIN-kisko TRH x35 DIN-kisko TS DH-3 TS 35 35X x35 Asennuskisko TS35 TRH x35 Asennuskisko TS35 TRH x35 Asennuskisko TS35 TRH x35 Asennuskisko TS35 TRH x35 Asennuskisko TS35 TRH x35 DIN-kisko TRH x35 DIN-kisko TRH x35 DIN-kisko TRH x35 Saranat ja seinäkiinnitys Sarana 1 pari TH A * Seinäkiinnike 4 kpl TF Asennusruuvit ja muut lisätarvikkeet Asennusruuvi 4,5x8 MR Sisäkierre m3 4kpl:een setti MR EURONORD POLYESTERIKOTELOT Sisältää: Alaosa, kansi EPDM-tiivisteellä ja kansiruuvit ruostumattomasta teräksestä. EURONORD P tekniset ominaisuudet: Ominaisuus Polyesteri Tiiviysluokka (EN 60529) IP66/IP67 Iskunkestävyys (EN 62262) IK 08 Lämpötilankesto Celsius C (lyhytaik. käytössä) Lämpötilankesto Celsius C (jatkuvassa käytössä) Tiiviste EPDM Myrkyllisyys Halogeeniton 94 Keskukset ja kotelot varastossa *

95 EUR 80x75x55 mm Asennuskotelo GRP P EUR 110x75x55 mm Asennuskotelo GRP P EUR 160x75x55 mm Asennuskotelo GRP P EUR 190x75x55 mm Asennuskotelo GRP P EUR 122x120x90 mm Asennuskotelo GRP P EUR 220x120x90 mm Asennuskotelo GRP P EUR 160x160x91 mm Asennuskotelo GRP P EUR 260x160x92 mm Asennuskotelo GRP P Keskukset ja kotelot 95

96 EUR 361x160x91 mm Asennuskotelo GRP P EUR 256x251x121 mm Asennuskotelo GRP P EUR 402x250x120 mm Asennuskotelo GRP P EUR 406x401x120 mm Asennuskotelo GRP P EURONORD POLYESTERIKOTELOIDEN LISÄTARVIKKEET Asennuslevyt (Galvanoitu teräs, levyn vahvuus 1,5 mm) Mitat l x k Asennuslevy PM x64 Asennuslevy PM x64 Asennuslevy PM x64 Asennuslevy PM x64 Asennuslevy AM x107 Asennuslevy AM x107 Asennuslevy PM x146 Sarana PM X x146 Asennuslevy AM x146 Sarana PM X x231 Asennuslevy PM x231 Asennuslevy PM x390 DIN-15 Asennuskiskot (Galvanoitu teräs, kiskon korkeus 5,0 mm) Mitat l x k Asennuskisko TS15 TRM x15 Asennuskisko TS15 PRM x15 Asennuskisko TS15 PRM x15 Asennuskisko TS15 PRM x15 96 Keskukset ja kotelot varastossa *

97 DIN-35 Asennuskiskot (Galvanoitu teräs, kiskon korkeus 7,5 mm) Mitat l x k Asennuskisko TS35 ARH x35 Asennuskisko TS35 ARH x35 Asennuskisko TS35 ARH x35 Asennuskisko TS35 PRH x35 Asennuskisko TS35 ARH x35 Asennuskisko TS35 ARH x35 Asennuskisko TS35 ARH x35 Saranat ja seinäkiinnitys Mitat l x k Saranasetti PH A&AH A/B Seinäkiinnikepari MRS * 42x11 Seinäkiinnike 2 kpl:een setti MRS * 50x15 PICCOLO POLYKARBONAATTI- JA ABS-KOTELOT Sisältää: Alaosa asennuslevyn/din-kiskon kiinnitysruuveilla, kansi PUR-tiivisteellä ja polyamidi kansiruuvit. PICCOLO tekniset ominaisuudet Ominaisuus PC ABS Tiiviysluokka (EN 60529) IP 66/IP 67 IP 66/IP 67 Iskunkestävyys (EN 62262) IK 08 IK 07 Lämpötilankesto Celsius C C (lyhytaik. käytössä) Lämpötilankesto Celsius C C (jatkuvassa käytössä) Sähköinen suojaeristys Suojaeristetty Suojaeristetty Vaalean harmaat osat, väri RAL 7035 RAL 7035 Harmaa Harmaa Läpinäkyvä PC-kansi Kirkas Kirkas Tiiviste PUR PUR Myrkyllisyys Halogeeniton Halogeeniton PIC 110x80x65 mm Piccolo kotelo harmaa kansi PC B 65G 110X80X * Piccolo kotelo kirkas kansi PC B 65T 110X80X Piccolo kotelo harmaa kansi ABS B 65G 110X80X * Piccolo kotelo kirkas kansi ABS B 65T 110X80X PIC 110x80x85 mm Piccolo kotelo harmaa kansi PC B 85G 110X80X * Piccolo kotelo kirkas kansi PC B 85T 110X80X Piccolo kotelo harmaa kansi ABS B 85G 110X80X Piccolo kotelo kirkas kansi ABS B 85T 110X80X PIC 140x80x65 mm Piccolo kotelo harmaa kansi PC C 65G 140X80X * Piccolo kotelo kirkas kansi PC C 65T 140X80X Keskukset ja kotelot 97

98 PIC 140x80x85 mm Piccolo kotelo harmaa kansi PC C 85G 140X80X Piccolo kotelo kirkas kansi PC C 85T 140X80X Piccolo kotelo harmaa kansi ABS C 85G 140X80X Piccolo kotelo kirkas kansi ABS C 85T 140X80X PIC 170x80x65 mm Piccolo kotelo harmaa kansi PC D 65G 170X80X * Piccolo kotelo kirkas kansi PC D 65T 170X80X Piccolo kotelo harmaa kansi ABS D 65G 170X80X * Piccolo kotelo kirkas kansi ABS D 65T 170X80X PIC 170x80x85 mm Piccolo kotelo harmaa kansi PC D 85G 170X80X Piccolo kotelo kirkas kansi PC D 85T 170X80X Piccolo kotelo harmaa kansi ABS D 85G 170X80X * Piccolo kotelo kirkas kansi ABS D 85T 170X80X PIC 230x80x65 mm Piccolo kotelo harmaa kansi PC F 65G 230X80X Piccolo kotelo kirkas kansi PC F 65T 230X80X Piccolo kotelo harmaa kansi ABS F 65G 230X80X Piccolo kotelo kirkas kansi ABS F 65T 230X80X PIC 230x80x85 mm Piccolo kotelo harmaa kansi PC F 85G 230X80X * Piccolo kotelo kirkas kansi PC F 85T 230X80X Piccolo kotelo harmaa kansi ABS F 85G 230X80X Piccolo kotelo kirkas kansi ABS F 85T 230X80X PIC 170x140x95 mm Piccolo kotelo harmaa kansi PC H 95G 170X140X * Piccolo kotelo kirkas kansi PC H 95T 170X140X Piccolo kotelo harmaa kansi ABS H 95G 170X140X * Piccolo kotelo kirkas kansi ABS H 95T 170X140X PIC 230x140x95 mm Piccolo kotelo harmaa kansi PC M 95G 230X140X * Piccolo kotelo kirkas kansi PC M 95T 230X140X Piccolo kotelo harmaa kansi ABS M 95G 230X140X * Piccolo kotelo kirkas kansi ABS M 95T 230X140X Keskukset ja kotelot varastossa *

99 PIC 230x140x125 mm Asennuskotelo PC PC MH 125 G Asennuskotelo PC PC MH 125 T Asennuskotelo ABS ABS MH 125 G Asennuskotelo ABS ABS MH 125 T PICCOLO LISÄTARVIKKEET Asennuslevyt (Galvanoitu teräs, levyn vahvuus 1,5 mm) Mitat l x k Asennuslevy Piccolo B-MP 80X x80 Asennuslevy Piccolo C-MP 110X x110 Asennuslevy Piccolo D-MP 140X x140 Asennuslevy Piccolo F-MP 200X x200 Asennuslevy Piccolo H-MP 125X x125 Asennuslevy Piccolo M-MP 185X x DIN-35 Asennuskiskot (Galvanoitu teräs, kiskon korkeus 7,5 mm) Mitat l x k DIN-kisko TS Piccolo B-3 TS 35 35X x35 DIN-kisko TS Piccolo CHM-3 TS 35 35X x35 DIN-kisko TS DH-3 TS 35 35X x35 DIN-kisko TS Piccolo FM-3 TS 35 35X x Saranat ja seinäkiinnitys Sarana PA Sarana 1 pari TH A * Seinäkiinnike 2kpl FP Seinäkiinnike 4kpl FP * Asennusruuvit Ruuvi KN 3,9X9, TEMPO ABS-KOTELOT Sisältää: Alaosa PUR-tiivisteellä, ruuvit asennuslevylle/din-kiskolle, kansi polyamidi kansiruuveilla ja muoviset saranat( ). TEMPO tekniset ominaisuudet: Ominaisuus ABS Tiiviysluokka (EN 60529) IP65 Iskunkestävyys (EN 62262) IK 07 Lämpötilankesto Celsius C (lyhytaik. käytössä) Lämpötilankesto Celsius C (jatkuvassa käytössä) Läpinäkyvä PC-kansi Kirkas Tiiviste PUR Myrkyllisyys Halogeeniton Keskukset ja kotelot 99

100 TEM 95x65x60 mm Asennuskotelo ABS TEMPO TA Asennuskotelo ABS TEMPO TAM TEM 110x110x65 mm Asennuskotelo ABS TEMPO TA Asennuskotelo ABS TEMPO TAM TEM 130x95x65 mm Asennuskotelo ABS TEMPO TA Asennuskotelo ABS TEMPO TAM TEM 130x130x75 mm Asennuskotelo ABS TEMPO TA Asennuskotelo ABS TEMPO TAM TEM 187x122x90 mm Tempo Kotelo harmaa kansi ABS TA Asennuskotelo ABS TEMPO TAM Tempo Kotelo kirkas kansi ABS TA191209T Asennuskotelo ABS TEMPO TAM191209T TEM 201x163x98 mm Tempo Kotelo harmaa kansi ABS TA Asennuskotelo ABS TEMPO TAM Tempo Kotelo kirkas kansi ABS TA201610T Asennuskotelo ABS TEMPO TAM201610T TEM 240x191x107 mm Tempo Kotelo harmaa kansi ABS TA Tempo Kotelo kirkas kansi ABS TA241911T TEM 289x239x107 mm Tempo Kotelo harmaa kansi ABS TA Tempo Kotelo kirkas kansi ABS TA292411T Keskukset ja kotelot varastossa *

101 TEM 344x289x117 mm Tempo Kotelo harmaa kansi ABS TA Tempo Kotelo kirkas kansi ABS TA342912T TEMPO LISÄTARVIKKEET Asennuslevyt (Galvanoitu teräs, levyn vahvuus 1,5 mm) Mitat l x k Asennuslevy TEMPO MP x60 Asennuslevy TEMPO MP x90 Asennuslevy TEMPO MP x105 Asennuslevy TEMPO MP x108 Tempo asennuslevy MP x140 Tempo asennuslevy MP x155 Tempo asennuslevy MP x210 Tempo asennuslevy MP x265 Tempo asennuslevy MP x DIN-35 Asennuskiskot (Galvanoitu teräs, kiskon korkeus 7,5 mm) Mitat l x k DIN-kisko TEMPO DRM x15 DIN-kisko TEMPO DRM x15 DIN-kisko TEMPO DRM x15 DIN 35 - kisko MIV mm * 100x35 DIN-kisko TS DH-3 TS 35 35X x35 Tempo DIN-35 as.kisko EKV x35 Tempo DIN-35 as.kisko DR x35 Tempo DIN-35 as.kisko DR x35 Asennuskisko TS35 ARH x35 Tempo DIN-35 as.kisko DR x35 Tempo DIN-35 as.kisko DR x Saranat ja seinäkiinnitys Tempo pikasaranasetti TH T Kiinnityskorva 2 kpl FP Kansiruuvit Tempo kansiruuvisarja MBS Korotustappisarjat ja asennusruuvit Tempo korotustappisarja, 4kpl TS H15 SET Tempo korotustappisarja, 4kpl TS H30 SET Keskukset ja kotelot 101

102 MCE MODUULIKOTELOT, POLYKARBONAATTI JA ABS MCE: Sisältää: Moduulikotelo TPE-tiivisteellä, DIN-35 kiskot asennettuna, PEN maadoitus- ja nollauskiskot asennuttuna, Multi-FEM ja FEM kalvotiivisteet, moduulien merkintätaskut ja -liuskat, seinäasennusruuvien suojatulpat ja asennusohje. MCE tekniset ominaisuudet: Ominaisuus PC ABS Tiiviysluokka (EN 60529) IP65 IP54 Iskunkestävyys (EN 62262) IK 08 IK 07 Lämpötilankesto Celsius C C (lyhytaik. käytössä) Lämpötilankesto Celsius C C (jatkuvassa käytössä) Sähköinen suojaeristys Suojaeristetty Suojaeristetty Vaalean harmaat osat, väri RAL 7035 RAL 7035 Harmaa Harmaa Läpinäkyvä PC-kansi Savunharmaa Savunharmaa Tiiviste TPE TPE Myrkyllisyys Halogeeniton Halogeeniton MCE 200x116x105 mm Modulikotelo IP65 MCE PC5 200X116X * Asennuskotelo PC MCE MCE PCN 5 MF/M MCE 200x190x105 mm Modulikotelo IP65 MCE PC9 200X190X * Asennuskotelo PC MCE MCE PCN 9 MF/M MCE 280x306x145 mm Modulikotelo IP65 MCE PC14 280X306X * Modulikotelo IP65 MCE PC14 280X306X * Asennuskotelo PC MCE MCE PCN 14 MF/M Asennuskotelo PC MCE MCE PCN 14 MF/FL Moduulikotelo pinta MCE MCE ABS 14 M1/M Moduulikotelo pinta MCE MCE ABN 14 M1/M MCE 430x306x145 mm Modulikotelo IP65 MCE PC28 430X306X * Modulikotelo IP65 MCE PC28 430X306X Asennuskotelo PC MCE MCE PCN 28 MF/M Asennuskotelo PC MCE MCE PCN 28 MF/FL Moduulikotelo pinta MCE MCE ABS 28 M1/M Moduulikotelo pinta MCE MCE ABN 28 M1/M Keskukset ja kotelot varastossa *

103 MCE 580x306x145 mm Modulikotelo IP65 MCE PC42 580X306X Modulikotelo IP65 MCE PC42 580X306X Asennuskotelo PC MCE MCE PCN 42 MF/M Asennuskotelo PC MCE MCE PCN 42 MF/FL Moduulikotelo pinta MCE MCE ABS 42 M1/M Moduulikotelo pinta MCE MCE ABN 42 M1/M MCE LISÄTARVIKKEET Moduulin merkintätaskut ja -liuskat Keskuksen lisätarvike MB X Keskuksen lisätarvike MB X Keskuksen lisätarvike MB Keskuksen lisätarvike MB Keskuksen lisätarvike MB Keskuksen lisätarvike MB EK POLYKARBONAATIKOTELOT Sisältää: Laippa-aukollinen alaosa, ruuvit asennuslevylle kansi PUR-tiivisteellä ja polyamidi kansiruuveilla. EK tekniset ominaisuudet: Ominaisuus Tiiviysluokka (EN 60529) Iskunkestävyys (EN 62262) Lämpötilankesto Celsius (lyhytaik. käytössä) Lämpötilankesto Celsius (jatkuvassa käytössä) Sähköinen suojaeristys Vaalean harmaat osat, väri Läpinäkyvä PC-kansi Tiiviste Myrkyllisyys PC IP66/IP67 IK 08 (sivut) IK 09(etuosa) C C Suojaeristetty RAL 7035 Harmaa Kirkas PUR/EPDM Halogeeniton EK 190x190x130 mm Asennuskotelo PC EKHS 130 G Kotelo, kirkas kansi, ruuvit EKHA 130T 190x190x Asennuskotelo PC EKHS 130 T Asennuskotelo PC EKHA 130 G-2FSH Asennuskotelo PC EKHS 130 G-2FSH Asennuskotelo PC EKHA 130 T-2FSH Asennuskotelo PC EKHS 130 T-2FSH Kotelo ilman kantta EKHA 190X190X * Kotelo ilmam kantta EKHS 190X190X * Kansi harmaa EKH 30G 190X190X * Kansi kirkas EKH 30T 190X190X * Keskukset ja kotelot 103

104 EK 190x190x180 mm Asennuskotelo PC EKHA 180G Asennuskotelo PC EKHS 180G Asennuskotelo PC EKHA 180 T Asennuskotelo PC EKHS 180 T Asennuskotelo PC EKHA 180 G-2FSH * Asennuskotelo PC EKHS 180 G-2FSH Asennuskotelo PC EKHA 180 T-2FSH Asennuskotelo PC EKHS 180 T-2FSH Kotelo ilman kantta EKHA 190X190X * Kotelo ilmam kantta EKHS 190X190X * Kansi harmaa EKH 80G 190X190X * Kansi kirkas EKH 80T 190X190X * EK 280x190x130 mm Kotelo, harmaa kansi, ruuvit EKJB 130G 280X190X * Kotelo, kirkas kansi, ruuvit EKJB 130T 280x190x * Asennuskotelo PC EKJB 130 G-2FSH Asennuskotelo PC EKJB 130 T-2FSH Kotelo ilmam kantta EKJB 280X190X * Kansi harmaa EKJ 30G 280X190X * Kansi kirkas EKJ 30T 280X190X * EK 280x190x180 mm Asennuskotelo PC EKJB 180 G Asennuskotelo PC EKJB 180 T Asennuskotelo PC EKJB 180 G-2FSH Asennuskotelo PC EKJB 180 T-2FSH Kotelo ilmam kantta EKJB 280X190X * Kansi harmaa EKJ 80G 280X190X * Kansi kirkas EKJ 80T 280X190X * EK 380x190x130 mm Asennuskotelo PC EKMB 130 G Asennuskotelo PC EKMR 130 G Asennuskotelo PC EKMB 130 T Asennuskotelo PC EKMR 130 T Asennuskotelo PC EKMB 130 G-2FSH Asennuskotelo PC EKMR 130 G-2FSH Asennuskotelo PC EKMB 130 T-2FSH Asennuskotelo PC EKMR 130 T-2FSH Kotelo ilmam kantta EKMB 380X190X * Alaosa EKMR Kansi harmaa EKM 30G 380X190X * Kansi kirkas EKM 30T 380X190X * 104 Keskukset ja kotelot varastossa *

105 EK 380x190x180 mm Asennuskotelo PC EKMB 180 G Asennuskotelo PC EKMR 180 G Asennuskotelo PC EKMB 180 T Asennuskotelo PC EKMR 180 T Asennuskotelo PC EKMB 180 G-2FSH Asennuskotelo PC EKMR 180 G-2FSH Asennuskotelo PC EKMB 180 T-2FSH Asennuskotelo PC EKMR 180 T-2FSH Kotelo ilmam kantta EKMB 380X190X * Alaosa EKMR Kansi harmaa EKM 80G 380X190X Kansi kirkas EKM 80T 380X190X * EK 280x280x130 mm Kotelo, harmaa kansi, ruuvit EKOE 130G 280X280X * Kotelo, kirkas kansi, ruuvit EKOE 130T 280X280X * Asennuskotelo PC EKOE 130 G-2FSH Asennuskotelo PC EKOE 130 T-2FSH Kotelo ilmam kantta EKOE 280X280X * Kansi harmaa EKO 30G 280X280X * Kansi kirkas EKO 30T 280X280X * EK 280x280x180 mm Asennuskotelo PC EKOE 180 G Asennuskotelo PC EKOE 180 T Asennuskotelo PC EKOE 180 G-2FSH Asennuskotelo PC EKOE 180 T-2FSH Kotelo ilmam kantta EKOE 280X280X * Kansi harmaa EKO 80G 280X280X * Kansi kirkas EKO 80T 280X280X * EK 380x280x130 mm Kotelo, harmaa kansi, ruuvit EKPE 130G 380X280X * Asennuskotelo PC EKPG 130 G Kotelo, kirkas kansi, ruuvit EKPE 130T 380X280X * Asennuskotelo PC EKPG 130 T Asennuskotelo PC EKPE 130 G-2FSH Asennuskotelo PC EKPG 130 G-2FSH Asennuskotelo PC EKPE 130 T-2FSH Asennuskotelo PC EKPG 130 T-2FSH Kotelo ilman kantta EKPE 380X280X * Kotelo ilman kantta EKPG 380X280X * Kansi harmaa EKP 30G 380X280X * Kansi kirkas EKP 30T 380X280X * Keskukset ja kotelot 105

106 EK 380x280x180 mm Asennuskotelo PC EKPE 180 G Asennuskotelo PC EKPG 180 G Asennuskotelo PC EKPK 180 G Asennuskotelo PC EKPL 180 G Asennuskotelo PC EKPE 180 T Asennuskotelo PC EKPG 180 T Asennuskotelo PC EKPK 180 T Asennuskotelo PC EKPL 180 T Asennuskotelo PC EKPE 180 G-2FSH Asennuskotelo PC EKPG 180 G-2FSH Asennuskotelo PC EKPK 180 G-2FSH Asennuskotelo PC EKPL 180 G-2FSH Asennuskotelo PC EKPE 180 T-2FSH Asennuskotelo PC EKPG 180 T-2FSH Asennuskotelo PC EKPK 180 T-2FSH Asennuskotelo PC EKPL 180 T-2FSH Kotelo ilman kantta EKPE 380X280X * Kotelo ilman kantta EKPG 380X280X * Kotelo ilman kantta EKPK 380X280X * Alaosa EKPL Kansi kirkas EKP 30T 380X280X * Kansi harmaa EKP 30G 380X280X * Kansi harmaa EKP 80G 380X280X * Kansi kirkas EKP 80T 380X280X * EK 380x280x230 mm Asennuskotelo PC EKPK 230 G Asennuskotelo PC EKPL 230 G Asennuskotelo PC EKPK 230 T Asennuskotelo PC EKPL 230 T Asennuskotelo PC EKPK 230 G-2FSH Asennuskotelo PC EKPL 230 G-2FSH Asennuskotelo PC EKPK 230 T-2FSH Asennuskotelo PC EKPL 230 T-2FSH Kotelo ilman kantta EKPK 380X280X * Alaosa EKPL Kansi harmaa EKP 80G 380X280X * Kansi kirkas EKP 80T 380X280X * EK 560x280x130 mm Asennuskotelo PC EKTH 130 G Asennuskotelo PC EKTH 130 T Asennuskotelo PC EKTH 130 G-3FSH Asennuskotelo PC EKTH 130 T-3FSH Kotelo ilman kantta EKTH 560X280X * Kansi harmaa EKT 30G 560X280X * Kansi kirkas EKT 30T 560X280X * 106 Keskukset ja kotelot varastossa *

107 EK 560x380x180 mm Asennuskotelo PC EKUH 180 G Asennuskotelo PC EKUM 180 G Asennuskotelo PC EKUN 180 G EK kotelo EKUH 180 T Asennuskotelo PC EKUM 180 T Asennuskotelo PC EKUN 180 T Kotelo ilman kantta EKUM 560X380X * Kotelo ilman kantta EKUH 560X380X * Kotelo ilman kantta EKUN 560X380X * Kansi harmaa EKU 30G 560X380X * Kansi kirkas EKU 30T 560X380X * EK 760x560x250 mm Kotelo ilman kantta EKW 250G new 760x560x Kotelo ilman kantta EKWH new 760x560x * Kansi harmaa EKW 100G new 760x560x * EK LISÄTARVIKKEET Asennuslevyt (Galvanoitu teräs, levyn vahvuus 1,5 mm) Mitat l x k Asennuslevy EKHVT 1,5 148x148mm * 148x148 Asennuslevy EKJVT 1,5 238x148mm * 148x238 Asennuslevy EKMVT 1,5 338x148mm * 148x338 Asennuslevy EKOVT 1,5 238x238mm * 238x238 Asennuslevy EKPVT 1,5 338x238mm * 238x338 Asennuslevy EKTVT 1,5 518x238mm * 238x518 Asennuslevy EKUVT 1,5 518xX338mm * 335x518 Asennusruuvisarja EK/SOLID PT60x11PH2SET sis.4kpl * Asennuslevyt Pertinax 4mm Mitat l x k Asennuslevy EKHXT x148 Asennuslevy EKJXT x240 Asennuslevy EKMXT x340 Asennuslevy EKOXT x238 Asennuslevy EKPXT x338 Asennuslevy EKTXT x518 Asennuslevy EKUXT x518 DIN-35 Asennuskiskot (Galvanoitu teräs, kiskon korkeus 7,5 mm) Mitat l x k Tempo DIN-35 as.kisko EKV x35 DIN-kisko EKV x35 DIN-kisko EKV x35 Keskukset ja kotelot 107

108 Lisätarvikkeet asennuskiskolle Asennusruuvi EK/SOLID MSM PT 5x10 sis.100kpl Asennusruuvisarja EK/SOLID PT60x11PH2SET sis.4kpl * Korotustappi MB SIS 2KPL 15/34 mm Korotuskehykset (Polykarbonaatti, PUR-tiiviste) Mitat l x k Korotusrengas ruuveineen EKJZR 280X190X * 188x278 Korotusrengas ruuveineen EKMZR 380X190X * 188x378 Korotusrengas ruuveineen EKOZR 280X280X * 278x278 Korotusrengas ruuveineen EKPZR 380X * 278x378 Korotusrengas ruuveineen EKTZR 560X280X * 278x558 Korotusrengas ruuveineen EKUZR 560X380X * 378x558 Kosketussuojalevyt DIN-aukoilla kulmapylvässarjalle FX20 SET Mitat l x k Kosketussuoja FX FP x280 Kosketussuoja FX FP x280 Kosketussuoja FX FP 2* x380 Kosketussuoja FX FP 3* x560 PE/N/PEN-kisko, mm² Mitat l x k PE/N-kisko MS BAR x10 Saranat ja seinäkiinnitys Muovisarana täydellinen MB * Met.saranapakkaus EKZKS 1 PARI * EK-peitetulppa MB * Kiinnityskorvapakkaus MB * EK-sarana täydellinen MB * Kansiruuvit Lehtiruuvi HS * Urakantaruuvi CS * Uraruuvi 80 SS * Lehtiruuvi 80 SS * Kolmiokantaruuvi DS Uraruuvi Noryl SS Lehtiruuvi Noryl HS * Kansiruuvisarja EK/SOLID SS sis.4kpl Kansiruuvisarja EK/SOLID SS sis.6kpl Kansiruuvisarja EK/SOLID SS sis.4kpl Keskukset ja kotelot varastossa *

109 Korotustapit pohjan kulmakiinnityspisteisiin Korotuspultti MR M6/ Korotuspultti MR M6/ Korotuspultti MR M6/ Korotustapit pohjan sivulla oleviin kiinnityspisteisiin Korotustappi FA Korotustappi FA Koteloiden yhdistäminen Laipankiinnityssanka 1-laippa MB * Laipankiinnityssanka 2-laippa MB * Kiinnityssarja MB Muovikantapultti MB X * Muovikantapultti MB X * Alaosien avoin yhdistäminen Yhdysrima ja tiiviste MB Yhdysrima ja tiiviste MB Suurten järjestelmien kiinnitys Sidekisko 2m EKZKK Pystypalkki 2m EKSZY Sidekiskon kiinn.holkki EKZKH Laipat ja kiinnitys Mitat l x k 1-peitelaippa MB * 49x140 2-peitelaippa MB * 85x Metriset laipat Mitat l x k Läpivientilaippa MB x216 PG laipat Mitat l x k 2-holkkit.laippa 12xPG16 MB * 85x216 2-läpil.laipp 4xPG11/21,7xPG16 MB * 85x Keskukset ja kotelot 109

110 Kalvotiivistelaipat Mitat l x k Läpivientilaippa FMC 25F x217 Laipan kiinnitystarvikkeet Laipankiinnityssanka 1-laippa MB * Laipankiinnityssanka 2-laippa MB * Laippatiivisteet Laippatiiviste I MK LAIPALLE * Laippatiiviste II MK LAIPALLE * QUICK POLYKARBONAATTI- JA ABS-KOTELOT Sisältää: Alaosa asennuslevyn/din-kiskon kiinnitysruuveilla, kulmatulpat, kansi PUR-tiivisteellä ja CS kansiruuvit. QUIC tekniset ominaisuudet: Ominaisuus PC ABS Tiiviysluokka (EN 60529) IP66/IP67 IP66/IP67 Iskunkestävyys (EN 62262) IK 08 IK 08 Lämpötilankesto Celsius C C (lyhytaik. käytössä) Lämpötilankesto Celsius C C (jatkuvassa käytössä) Sähköinen suojaeristys Suojaeristetty Suojaeristetty Vaalean harmaat osat, väri RAL 7035 RAL 7035 Harmaa Harmaa Läpinäkyvä PC-kansi Savunharmaa Savunharmaa Tiiviste PUR PUR Myrkyllisyys Halogeeniton Halogeeniton QUI 300x200x170 mm Asennuskotelo PC CAB PCQ T Asennuskotelo ABS CAB ABSQ G Asennuskotelo ABS CAB ABSQ T QUI 300x300x170 mm Asennuskotelo PC CAB PCQ G Asennuskotelo PC CAB PCQ T Asennuskotelo ABS CAB ABSQ G Asennuskotelo ABS CAB ABSQ T Keskukset ja kotelot varastossa *

111 QUI 400x300x170 mm Asennuskotelo PC CAB PCQ T Asennuskotelo ABS CAB ABSQ G Asennuskotelo ABS CAB ABSQ T QUI 400x300x230 mm Asennuskotelo PC CAB PCQ G Asennuskotelo PC CAB PCQ T Asennuskotelo ABS CAB ABSQ G Asennuskotelo ABS CAB ABSQ T QUI 400x400x170 mm Asennuskotelo PC CAB PCQ G Asennuskotelo PC CAB PCQ T Asennuskotelo ABS CAB ABSQ G Asennuskotelo ABS CAB ABSQ T QUI 600x300x170 mm Asennuskotelo PC CAB PCQ G Asennuskotelo PC CAB PCQ T QUI 600x400x210 mm Asennuskotelo PC CAB PCQ G Asennuskotelo PC CAB PCQ T Asennuskotelo ABS CAB ABSQ G Asennuskotelo ABS CAB ABSQ T QUI 600x400x270 mm Asennuskotelo PC CAB PCQ G Asennuskotelo PC CAB PCQ T ABS laitekaappi CAB ABSQ G * Asennuskotelo ABS CAB ABSQ T Keskukset ja kotelot 111

112 QUICK LISÄTARVIKKEET Asennuslevyt (Galvanoitu teräs, levyn vahvuus 1,5 mm) Mitat l x k Asennuslevy EKIV X * 270x170 Asennuslevy EKIV X * 270x270 Asennuslevy EKIV X * 270x370 Asennuslevy EKIV x370 Asennuslevy EKIV X x270 Asennuslevy EKIV 64H 570x370mm * 370x570 Korotustapit Korotustappi FA Korotustappi FA DIN-35 Asennuskiskot (Galvanoitu teräs, kiskon korkeus 7,5 mm) Mitat l x k Asennuskisko TS35 EKIV x35 Asennuskisko TS35 EKIV x35 Asennuskisko TS35 EKIV x35 Din kisko 35 EKIV x35 Etulevyt (Alumiini, levyn vahvuus 1,5 mm) Mitat l x k Etulevy alumiinia FP A x166 Etulevy alumiinia FP A x266 Etulevy alumiinia FP A x266 Kosketussuoja FP A x368 Etulevy alumiinia FP A x568 Swing door asennussarjat Saranasarja välioveen MB Kosketussuojalevy moduuliaukoin Mitat l x k Kosketussuoja FP DIN AUKKO SIN 170X x178 Kosketussuoja FP DIN AUKKO SIN 270X x278 Etulevy polykarbonaattia FP PC x278 Etulevy polykarbonaattia FP PC x378 Etulevy polykarbonaattia FP PC 12x x378 Kosketussuoja FP 18X2-44 DIN AUKKO SIN 378X x378 Kosketussuoja FP 18X3-64 DIN AUKKO SIN 578X x Keskukset ja kotelot varastossa *

113 Saranat ja seinäkiinnitys Seinäkiinnike (sis 4 kpl) FP * Kulmatulppa SP Kansi- ja asennusruuvit Uraväännin EKI+CAB SS * Lehtiväännin EKI+CAB HS Väännin EKI+CAB BS Asennusruuvi EK/SOLID MSM PT 5x10 sis.100kpl CARDMASTER POLYKARBONAATTI- JA ABS-KOTELOT Sisältää: Alaosa, liitinkansi ja asennusruuvit. -3 ja -L3 versioissa läpinäkyvä kansi PUR-tiivisteellä, saranat ja lukitusosat. FC versioissa umpinainen PC etulevy PUR-tiivisteellä ja kansiruuveilla. CARDMASTER tekniset ominaisuudet Ominaisuus PC ABS Tiiviysluokka (EN 60529) IP66/IP67 IP65 IP65 IP65 Iskunkestävyys (EN 62262) IK 07(sivut) IK 07 IK 08(etuosa) Lämpötilankesto Celsius C C (lyhytaik. käytössä) Lämpötilankesto Celsius C C (jatkuvassa käytössä) Sähköinen suojaeristys Suojaeristetty Suojaeristetty Vaalean harmaat osat, väri RAL 7035 RAL 7035 Harmaa Harmaa Läpinäkyvä PC-kansi Savunh.tai kirkas Savunh.tai kirkas Tiiviste (17/16-25/22) PUR PUR Tiiviste (30/25-36/31) EPDM EPDM Myrkyllisyys Halogeeniton Halogeeniton CAR 166x160x80 mm Asennuskotelo PC PC 17/16-LC Asennuskotelo ABS ABS 17/16-LC CAR 166x160x89 mm Asennuskotelo PC CARDMASTER PC 17/16-LFC CAR 166x160x106 mm Asennuskotelo PC CARDMASTER PC 17/16-L Asennuskotelo PC CARDMASTER PC 17/16-L3TT Asennuskotelo ABS CARDMASTER ABS 17/16-L Asennuskotelo ABS CARDMASTER ABS 17/16-L3TT Keskukset ja kotelot 113

114 CAR 166x160x108 mm Asennuskotelo PC PC 17/16-C Asennuskotelo ABS ABS 17/16-C CAR 166x160x118 mm Asennuskotelo PC CARDMASTER PC 17/16-FC CAR 166x160x134 mm Asennuskotelo PC CARDMASTER PC 17/ Asennuskotelo PC CARDMASTER PC 17/16-3TT Asennuskotelo ABS CARDMASTER ABS 17/ Asennuskotelo ABS CARDMASTER ABS 17/16-3TT CAR 213x185x90 mm Asennuskotelo PC PC 21/18-C Asennuskotelo ABS ABS 21/18-C CAR 213x185x102 mm Asennuskotelo PC CARDMASTER PC 21/18-FC CAR 213x185x119 mm Asennuskotelo PC CARDMASTER PC 21/ Asennuskotelo PC CARDMASTER PC 21/18-3TT Asennuskotelo ABS CARDMASTER ABS 21/ Asennuskotelo ABS CARDMASTER ABS 21/18-3TT CAR 257x219x122 mm Asennuskotelo PC PC 25/22-C Asennuskotelo ABS ABS 25/22-C CAR 257x219x135 mm Asennuskotelo PC CARDMASTER PC 25/22-FC Keskukset ja kotelot varastossa *

115 CAR 257x219x156 mm Asennuskotelo PC CARDMASTER PC 25/ Asennuskotelo PC CARDMASTER PC 25/22-3TT Asennuskotelo ABS CARDMASTER ABS 25/ Asennuskotelo ABS CARDMASTER ABS 25/22-3TT CAR 314x260x95 mm Asennuskotelo PC PC 30/25-C Asennuskotelo ABS ABS 30/25-C CAR 314x260x110 mm Asennuskotelo PC CARDMASTER PC 30/25-FC CAR 314x260x129 mm Asennuskotelo PC CARDMASTER PC 30/ Asennuskotelo PC CARDMASTER PC 30/25-3TT Asennuskotelo ABS CARDMASTER ABS 30/ Asennuskotelo ABS CARDMASTER ABS 30/25-3TT CAD 383x316x134 mm Asennuskotelo PC PC 36/31-C Asennuskotelo ABS ABS 36/31-C CAR 383x316x167 mm Asennuskotelo PC CARDMASTER PC 36/ Asennuskotelo PC CARDMASTER PC 36/31-3TT Asennuskotelo ABS CARDMASTER ABS 36/ Asennuskotelo ABS CARDMASTER ABS 36/31-3TT CARDMASTER LISÄTARVIKKEET Asennuslevyt (Galvanoitu teräs, levyn vahvuus 1,5 mm) Mitat l x k Asennuslevy MP 17/ x136 Asennuslevy MP 25/ x Keskukset ja kotelot 115

116 Etulevyt (Alumiini, levyn vahvuus 1,5 mm) Mitat l x k Kosketussuoja FP 17/ x158 Kosketussuoja FP 21/ x205 Kosketussuoja FP 25/ x250 Kosketussuoja FP 30/ x289 Kosketussuoja FP 36/ x354 Umpiraamit IP65 (PC, PUR-tiiviste) Mitat l x k Asennuskotelon kansi PC FP FCPC 17/16-C x166 Asennuskotelon kansi PC FP FCPC 21/18-C x213 Asennuskotelon kansi PC FC PC 25/ x257 Asennuskotelon kansi PC FC PC 30/ x296 Savunharmaat läpinäkyvät kannet (PC, PUR-tiiviste) Mitat l x k Asennuskotelon kans CARDMASTER CM 17/16-3T x187 Asennuskotelon kans CARDMASTER CM 21/18-3T x233 Asennuskotelon kans CARDMASTER CM 25/22-3T x279 Asennuskotelon kans CARDMASTER CM 30/25-3T x318 Asennuskotelon kans CARDMASTER CM 36/31-3T x386 Kirkkaat läpinäkyvät kannet (PC, PUR-tiiviste) Mitat l x k Asennuskotelon kans CARDMASTER CM 17/16-3TT x187 Asennuskotelon kans CARDMASTER CM 21/18-3TT x233 Asennuskotelon kans CARDMASTER CM 25/22-3TT x279 Asennuskotelon kans CARDMASTER CM 30/25-3TT x318 Asennuskotelon kans CARDMASTER CM 36/31-3TT x386 Saranat ja seinäkiinnitys Saranasarja CARDMASTER SET 17/16-21/ Saranarasarja CARDMASTER SET 25/ Saranarasarja CARDMASTER SET 30/ Saranasarja CARDMASTER SET 36/ Kiinnityskorva 2 kpl FP Asennusruuvit Keskuksen lisätarv CARDMASTER SET CM PLATE Keskuksen lisätarv CARDMASTER SET CM FRAME Keskukset ja kotelot varastossa *

117 EX KOTELOT ALX Mitat l x k x s Asennuskotelo AL ALX x45x32 Asennuskotelo AL ALX x60x46 Asennuskotelo AL ALX x66x46 Asennuskotelo AL ALX x66x46 Asennuskotelo AL ALX x77x57 Asennuskotelo AL ALX x81x57 Asennuskotelo AL ALX x81x57 Asennuskotelo AL ALX x81x57 Asennuskotelo AL ALX x124x81 Asennuskotelo AL ALX x125x81 Asennuskotelo AL ALX x125x81 Asennuskotelo AL ALX x162x91 Asennuskotelo AL ALX x162x91 ALNX Mitat l x k x s Asennuskotelo AL AL EX ALNX x124x81 Asennuskotelo AL AL EX ALNX x125x81 Asennuskotelo AL AL EX ALNX x162x91 Asennuskotelo AL AL EX ALNX x162x91 Asennuskotelo AL AL EX ALNX x160x90 Asennuskotelo AL AL EX ALNX x200x110 Asennuskotelo AL AL EX ALNX x200x110 Asennuskotelo AL AL EX ALNX x230x110 Asennuskotelo AL AL EX ALNX x230x180 Asennuskotelo AL AL EX ALNX x230x180 Asennuskotelo AL AL EX ALNX x310x180 Asennuskotelo AL AL EX ALNX x310x110 Asennuskotelo AL AL EX ALNX x310x180 Asennuskotelo AL AL EX ALNX Si x124x81 Asennuskotelo AL AL EX ALNX Si x125x81 Asennuskotelo AL AL EX ALNX Si x162x91 Asennuskotelo AL AL EX ALNX Si x162x91 Asennuskotelo AL AL EX ALNX Si x160x90 Asennuskotelo AL AL EX ALNX Si x200x110 Asennuskotelo AL AL EX ALNX Si x200x110 Asennuskotelo AL AL EX ALNX Si x230x110 Asennuskotelo AL AL EX ALNX Si x230x180 Asennuskotelo AL AL EX ALNX Si x230x180 Asennuskotelo AL AL EX ALNX Si x310x180 Asennuskotelo AL AL EX ALNX Si x310x110 Asennuskotelo AL AL EX ALNX Si x310x180 FEX-PC-7 Mitat l x k x s Asennuskotelo PC FEX G x188x130 Asennuskotelo PC FEX G x188x180 Asennuskotelo PC FEX G x188x130 Asennuskotelo PC FEX G x188x180 Asennuskotelo PC FEX G x278x130 Asennuskotelo PC FEX G x278x180 Asennuskotelo PC FEX G x188x130 Asennuskotelo PC FEX G x188x180 Asennuskotelo PC FEX G x278x130 Keskukset ja kotelot 117

118 Mitat l x k x s Asennuskotelo PC FEX G x278x180 Asennuskotelo PC FEX G x278x130 Asennuskotelo PC FEX G x278x180 Asennuskotelo PC FEX T x188x130 Asennuskotelo PC FEX T x188x180 Asennuskotelo PC FEX T x188x130 Asennuskotelo PC FEX T x188x180 Asennuskotelo PC FEX T x278x130 Asennuskotelo PC FEX T x278x180 Asennuskotelo PC FEX T x188x130 Asennuskotelo PC FEX T x188x180 Asennuskotelo PC FEX T x278x130 Asennuskotelo PC FEX T x278x180 Asennuskotelo PC FEX T x278x130 Asennuskotelo PC FEX T x278x180 PEX Mitat l x k x s Asennuskotelo GRP PEX x75x55 Asennuskotelo GRP PEX x75x55 Asennuskotelo GRP PEX x75x55 Asennuskotelo GRP PEX x75x55 Asennuskotelo GRP PEX x120x90 Asennuskotelo GRP PEX x120x90 Asennuskotelo GRP PEX x160x91 Asennuskotelo GRP PEX x160x92 Asennuskotelo GRP PEX x160x91 Asennuskotelo GRP PEX x251x121 Asennuskotelo GRP PEX x250x120 Asennuskotelo GRP PEX x401x120 KAAPELOINTITARVIKKEET PEITELAIPAT Polykarbonaatti (PC), IP66 (EN 60529), harmaa RAL 7035, paloluokitus UL 94-V1 Mitat l x k 1-peitelaippa MB * 49x140 2-peitelaippa MB * 85x216 3-peitelaippa MB * 127x METRISET LAIPAT Holkkitiivistelaipat kierteillä, polykarbonaatti (PC), IP65 (EN 60529), harmaa RAL 7035, paloluokitus UL 94-V1 Mitat l x k Läpivientilaippa MB x140 1-holkkit.laippaa 1xM40 MB * 49x140 Läpivientilaippa MB x216 Läpivientilaippa MB x216 Läpivientilaippa MB x216 Läpivientilaippa MB x216 Kierrelaippasetti 2 koko MB SET 6xM20 + 5xM * Kierrelaippasetti 2 koko MB SET 4xM20 + 2xM * Kierrelaippasetti + 2xM16 MB SET 2xM32+2xM25+3xM * 118 Keskukset ja kotelot varastossa *

119 Läpilyöntilaipat, polykarbonaatti (PC), IP65 (EN 60529), harmaa RAL 7035, paloluokitus UL 94-V1 Läpivientilaippa MB Läpivientilaippa MB Laippasetti MB SET Laippasetti MB SET Laippasetti MB SET PG LAIPAT Holkkitiivistelaipat PG-kierteillä, polykarbonaatti (PC), IP66 (EN 60529), harmaa RAL 7035, paloluokitus UL 94-V1 Mitat l x k 1-holkkit.laippaa 4xPG 13,5 MB * 49x14 1-holkkit.laippaa 4xPG 16 MB * 49x140 1-holkkit.laippa 3xPG 21 MB * 49x140 2-holkkit.laippa 12xPG16 MB * 85x216 2-holkkit.laippa 12PG13,5 MB * 85x216 2-holkkit.laippa 6xPG16,4xPG21 MB * 85x216 2-holkkit.laippa 4xPG16,3xPG29 MB * 85x216 2-holkkit.laippa 4xPG16,2xPG36 MB * 85x PG-läpilyöntilaipat, polykarbonaatti (PC), IP66 (EN 60529), harmaa RAL 7035, paloluokitus UL 94-V1 Mitat l x k 2-läpil.laipp 9xPG 11,5xPG9/16 MB x216 2-läpil.laippa 4xPG21/29 MB * 85x216 2-läpil.laippa 13xPG 16 MB * 85x216 2-läpil.laipp 4xPG11/21,7xPG16 MB * 85x KALVOTIIVISTELAIPAT TPE (Thermo Plastic Elastomer), IP65 (EN 60529), paloluokitus UL 94HB, harmaa RAL 7035, lämpötilankesto C Mitat l x k Läpivientilaippa FMC 3F x217 Läpivientilaippa FMC 25F x217 Läpivientilaippa FMC 35F x217 KALVOTIIVISTELAIPPASETIT.Setti sisältää: laipan ja kiinnityssetin pikakiinnikkein (4+4 kpl) muovi- ja metallikoteloon Multilaippa 1-koko sis.kiinn. FMB 5F Set * Multilaippa 2-koko sis.kiinn. FMC 3F Set * Multilaippa 2-koko sis.kiinn. FMC 25F Set * Multilaippa 2-koko sis.kiinn. FMC 35F Set * Läpivientilaippa FMC 25FQ-SET Läpivientilaippa FMC 35FQ-SET Laipan kiinnitystarvikkeet Laipankiinnityssanka 1-laippa MB * Laipankiinnityssanka 2-laippa MB * Kiinnityssarja MB Asennussarja 1-laipalle EKZA 7 B-LAIPPA * Keskukset ja kotelot 119

120 Asennussarja 2-laipalle EKZA 8 C-LAIPPA * Asennussarja 3-laipalle EKZA 9 D-LAIPPA Laippatiivisteet Laippatiiviste I MK LAIPALLE * Laippatiiviste II MK LAIPALLE * Laippatiiviste III MK LAIPALLE Muovikantaruuvit Muovikantapultti MB X * Muovikantapultti MB X * Muovikantapultti MB X Laipan korotuskehys Välirengas MB * Muovikantapultti MB X Kaapelinpäätteet Kaapelipääte B-laippa **** EPA X Kaapelipääte B-laippa **** EPA X Kaapelipääte C-laippa EPA X * Kaapelipääte C-laippa EPA X * Kaapelipäätteet EPA 1130 SET * Kaapelipäätteet EPA 1230 SET * Kaapelipäätteet EPA 2160 SET * Kaapelipäätteet EPA 2260 SET * Kaapelinpääte tiivisteellä HIBOX 16 1x37-62mm kaapeleille Kaapelinpääte tiivisteellä DSHIBOX 26 2x37-62mm kaapel Kaapelinpäätekotelot Keskuksen mitat l x k x s Kaapelipäätekotelo MB * Kaapelitiivistesarja MB 2260A Putkilaippa EPA-OE x280 Putkilaippa EPA-PL x380 Muut lisätarvikkeet Kumitiiv kaap. MK (EPA 1130 ja Kumitiiv kaap. MK (EPA 2160 ja * Yhdysrima ja tiiviste MB Yhdysrima ja tiiviste MB Keskukset ja kotelot varastossa *

121 KALVOTIIVISTEET Harmaa RAL 7035, IP66/IP67 (EN 60529:1991+ A1:2000), paloluokitus UL 94-HB, seinämän paksuus (C) 1,5-5 mm, lämpötilankesto C Kalvotiiviste IP65 FEM 3-5 M Kalvotiiviste IP65 FEM 5-7 M Kalvotiiviste IP65 FEM 8-13 M Kalvotiiviste IP65 FEM 10-14/23 PG Kalvotiiviste IP65 FEM 10-14/25 M Kalvotiiviste IP65 FEM M Kalvotiiviste IP65 FEM M Kalvotiiviste IP65 FEM M Kalvotiiviste IP65 FEM M Multilaippa kalvot. MFM 8-12 MULTIFEM * MUUT LISÄTARVIKKEET KANSILUUKUT Polykarbonaatti (PC), IP54 Mitat l x k Kansiluukku L x77 Kansiluukku L * 96x77 Luukku L * 130x77 Kansiluukku L x77 Luukku L x77 KANSILUUKUT Polykarbonaatti (PC), IP65 Mitat l x k Kansiluukku L 12 II * 248x128 Kansiluukku L * 257x108 Kansiluukku L 24 II * 248x218 Kosketussuojat kansiluukuille L 12 II ja L 24 II Kosketussuoja B 12/ * Kansiluukun kosketussuoja B Tuuletusratkaisut Tuuletusventtiili MB II * Ritilä MB 10564:ään MB10858 IIRITILÄ TUULET.VENTT Puhallusm.pidike MB10564.ään MB10859 II PUHALTIMEN PIDIKE Tuuletusventtiili pieni MB * Tuuletusventtiili MB * Keskukset ja kotelot 121

122 FIBOX KALUSTETUT KOTELOT Fibox anturikotelot Kotelo sisältää koosta riipuen 4-16 kpl kaksinapaisia jousivoimaliittimiä antureille ja maadoitusliittimet sekä holkkitiivisteet. IP Polykarbonaattikotelot Anturikotelo PC,1 anturille FAKM1 50x65x45mm IP * Anturikotelo PC,2 anturille FAKM2 66x98x41mm IP * Anturikotelo PC,4 anturille FAKM4 80x160x65mm IP Alimiinikotelot Anturikotelo AL,1 anturille FAKA1 60x66x46mm IP * Anturikotelo AL,2 anturille FAKA2 66x100x46mm IP * Anturikotelo AL,4 anturille FAKA4 81x177x57mm IP Fibox riviliitinkotelot Fibox MNX polykarbonaattikotelo metrisillä läpilyöntiaihioilla, harmaa kansi, kolminapaiset jousivoimaliittimet. IP Riviliitinkotelo PC RLK1 130x130x75mm IP Riviliitinkotelo PC RLK2 180x130x75mm IP * Riviliitinkotelo PC RLK3 180x130x75mm IP * Riviliitinkotelo PC RLK4 180x130x75mm IP * Keskukset ja kotelot varastossa *

123 FIBOX ARCA SEINÄKAAPIT ARCA 200x300x150 mm Sisältää: Kaapin alaosa, ovi PUR-tiivisteellä, asennuslevy, ruuvit asennuslevylle, 3 mm kaksoislehtilukko(t) avaimella. S-versiot kääntökahvalla. F-versiot laippa-aukolla. Oviohjain sisältyy PC: IP66, IK 10 Asennuskotelo PC 200x150x300mm ARCA Asennuskotelo PC 200x150x300mm ARCA S Asennuskotelo PC 200x150x300mm ARCA W Asennuskotelo PC 200x150x300mm ARCA SW Asennuskotelo PC 200x150x300mm ARCA F Asennuskotelo PC 200x150x300mm ARCA SF Asennuskotelo PC 200x150x300mm ARCA WF Asennuskotelo PC 200x150x300mm ARCA SWF Lisätarvikkeet Asennuslevy 250x150mm ARCA MPS Asennuslevy 250x150mm ARCA MPP DIN-kiskokehys ARCA DRS Pylväsasennuspakkaus ARCA PMK ARCA 300x200x150 mm Sisältää: Kaapin alaosa, ovi PUR tiivisteellä, asennuslevy, ruuvit asennuslevylle. 3 mm kaksoislehtilukko(t) avaimella. S versiot kääntökahvalla. F versiot laippa-aukolla. Oviohjain sisältyy. PC: IP66, IK 10 Asennuskotelo PC 300x150x200mm ARCA Asennuskotelo PC 300x150x200mm ARCA S Asennuskotelo PC 300x150x200mm ARCA W Asennuskotelo PC 300x150x200mm ARCA SW Asennuskotelo PC 300x150x200mm ARCA F Asennuskotelo PC 300x150x200mm ARCA SF Asennuskotelo PC 300x150x200mm ARCA WF Asennuskotelo PC 300x150x200mm ARCA SWF Lisätarvikkeet Asennuslevy 250x150mm ARCA MPS Asennuslevy 250x150mm ARCA MPP DIN-kiskokehys ARCA DRS Sisäovipaneeli RST ARCA IDS Pylväsasennuspakkaus ARCA PMK ARCA 300x400x150 mm Sisältää: Kaapin alaosa, ovi PUR tiivisteellä, asennuslevy, ruuvit asennuslevylle. 3 mm kaksoislehtilukko(t) avaimella. S versiot kääntökahvalla. F versiot laippa-aukolla. Oviohjain sisältyy. PC: IP66, IK 10 Asennuskotelo PC 300x150x400mm ARCA Asennuskotelo PC 300x150x400mm ARCA S Asennuskotelo PC 300x150x400mm ARCA W Asennuskotelo PC 300x150x400mm ARCA SW Asennuskotelo PC 300x150x400mm ARCA F Asennuskotelo PC 300x150x400mm ARCA SF Asennuskotelo PC 300x150x400mm ARCA WF Asennuskotelo PC 300x150x400mm ARCA SWF Lisätarvikkeet Asennuslevy 350x250mm ARCA MPS Asennuslevy 350x250mm ARCA MPP Keskukset ja kotelot 123

124 DIN-kiskokehys ARCA DRS Pylväsasennuspakkaus ARCA PMK ARCA 300x400x210 mm Sisältää: Kaapin alaosa, ovi PUR tiivisteellä, asennuslevy, ruuvit asennuslevylle. 3 mm kaksoislehtilukko(t) avaimella. S versiot kääntökahvalla. F versiot laippa-aukolla. Oviohjain sisältyy. PC: IP66, IK 10 Asennuskotelo PC 300x210x400mm ARCA Asennuskotelo PC 300x210x400mm ARCA S Asennuskotelo PC 300x210x400mm ARCA W Asennuskotelo PC 300x210x400mm ARCA SW Asennuskotelo PC 300x210x400mm ARCA F Asennuskotelo PC 300x210x400mm ARCA SF Asennuskotelo PC 300x210x400mm ARCA WF Asennuskotelo PC 300x210x400mm ARCA SWF Lisätarvikkeet Asennuslevy 350x250mm ARCA MPS Asennuslevy 350x250mm ARCA MPP DIN-kiskokehys ARCA DRS Pylväsasennuspakkaus ARCA PMK ARCA 400x300x150 mm Sisältää: Kaapin alaosa, ovi PUR tiivisteellä, asennuslevy, ruuvit asennuslevylle. 3 mm kaksoislehtilukko(t) avaimella. S versiot kääntökahvalla. F versiot laippa-aukolla. Oviohjain sisältyy. PC: IP66, IK 10 Asennuskotelo PC 400x150x300mm ARCA Asennuskotelo PC 400x150x300mm ARCA S Asennuskotelo PC 400x150x300mm ARCA W Asennuskotelo PC 400x150x300mm ARCA SW Asennuskotelo PC 400x150x300mm ARCA F Asennuskotelo PC 400x150x300mm ARCA SF Asennuskotelo PC 400x150x300mm ARCA WF Asennuskotelo PC 400x150x300mm ARCA SWF Lisätarvikkeet Asennuslevy 350x250mm ARCA MPS Asennuslevy 350x250mm ARCA MPP DIN-kiskokehys ARCA DRS Sisäovipaneeli RST ARCA IDS Pylväsasennuspakkaus ARCA PMK Keskukset ja kotelot ARCA 400x300x210 mm Sisältää: Kaapin alaosa, ovi PUR tiivisteellä, asennuslevy, ruuvit asennuslevylle. 3 mm kaksoislehtilukko(t) avaimella. S versiot kääntökahvalla. F versiot laippa-aukolla. Oviohjain sisältyy. PC: IP66, IK 10 Asennuskotelo PC 400x210x300mm ARCA Asennuskotelo PC 400x210x300mm ARCA S Asennuskotelo PC 400x210x300mm ARCA W Asennuskotelo PC 400x210x300mm ARCA SW Asennuskotelo PC 400x210x300mm ARCA F Asennuskotelo PC 400x210x300mm ARCA SF Asennuskotelo PC 400x210x300mm ARCA WF Asennuskotelo PC 400x210x300mm ARCA SWF Lisätarvikkeet Asennuslevy 350x250mm ARCA MPS varastossa *

125 Asennuslevy 350x250mm ARCA MPP DIN-kiskokehys ARCA DRS Sisäovipaneeli RST ARCA IDS Pylväsasennuspakkaus ARCA PMK ARCA 400x500x210 mm Sisältää: Kaapin alaosa, ovi PUR tiivisteellä, asennuslevy, ruuvit asennuslevylle. 3 mm kaksoislehtilukko(t) avaimella. S versiot kääntökahvalla. F versiot laippa-aukolla. Oviohjain sisältyy. PC: IP66, IK 10 Asennuskotelo PC 400x210x500mm ARCA Asennuskotelo PC 400x210x500mm ARCA S Asennuskotelo PC 400x210x500mm ARCA W Asennuskotelo PC 400x210x500mm ARCA SW Asennuskotelo PC 400x210x500mm ARCA F Asennuskotelo PC 400x210x500mm ARCA SF Asennuskotelo PC 400x210x500mm ARCA WF Asennuskotelo PC 400x210x500mm ARCA SWF Lisätarvikkeet Asennuslevy 450x350mm ARCA MPS Asennuslevy 450x350mm ARCA MPP DIN-kiskokehys ARCA DRS Pylväsasennuspakkaus ARCA PMK ARCA 500x400x210 mm Sisältää: Kaapin alaosa, ovi PUR tiivisteellä, asennuslevy, ruuvit asennuslevylle. 3 mm kaksoislehtilukko(t) avaimella. S versiot kääntökahvalla. F versiot laippa-aukolla. Oviohjain sisältyy. PC: IP66, IK 10 Asennuskotelo PC 500x210x400mm ARCA Asennuskotelo PC 500x210x400mm ARCA S Asennuskotelo PC 500x210x400mm ARCA W Asennuskotelo PC 500x210x400mm ARCA SW Asennuskotelo PC 500x210x400mm ARCA F Asennuskotelo PC 500x210x400mm ARCA SF Asennuskotelo PC 500x210x400mm ARCA WF Asennuskotelo PC 500x210x400mm ARCA SWF Lisätarvikkeet Asennuslevy 450x350mm ARCA MPS Asennuslevy 450x350mm ARCA MPP DIN-kiskokehys ARCA DRS Sisäovipaneeli RST ARCA IDS Pylväsasennuspakkaus ARCA PMK ARCA 400x600x210 mm Sisältää: Kaapin alaosa, ovi PUR tiivisteellä, asennuslevy, ruuvit asennuslevylle. 3 mm kaksoislehtilukko(t) avaimella. S versiot kääntökahvalla. F versiot laippa-aukolla. Oviohjain sisältyy. PC: IP66, IK 10 Asennuskotelo PC 400x210x600mm ARCA Asennuskotelo PC 400x210x600mm ARCA S Asennuskotelo PC 400x210x600mm ARCA W Asennuskotelo PC 400x210x600mm ARCA SW Asennuskotelo PC 400x210x600mm ARCA F Asennuskotelo PC 400x210x600mm ARCA SF Asennuskotelo PC 400x210x600mm ARCA WF Asennuskotelo PC 400x210x600mm ARCA SWF Keskukset ja kotelot 125

126 Lisätarvikkeet Asennuslevy 550x350mm ARCA MPS Asennuslevy 550x350mm ARCA MPP DIN-kiskokehys ARCA DRS Pylväsasennuspakkaus ARCA PMK ARCA 600x400x210 mm Sisältää: Kaapin alaosa, ovi PUR tiivisteellä, asennuslevy, ruuvit asennuslevylle. 3 mm kaksoislehtilukko(t) avaimella. S versiot kääntökahvalla. F versiot laippa-aukolla. Oviohjain sisältyy. PC: IP66, IK 10 Asennuskotelo PC 600x210x400mm ARCA Asennuskotelo PC 600x210x400mm ARCA S Asennuskotelo PC 600x210x400mm ARCA W Asennuskotelo PC 600x210x400mm ARCA SW Asennuskotelo PC 600x210x400mm ARCA F Asennuskotelo PC 600x210x400mm ARCA SF Asennuskotelo PC 600x210x400mm ARCA WF Asennuskotelo PC 600x210x400mm ARCA SWF Lisätarvikkeet Asennuslevy 550x350mm ARCA MPS Asennuslevy 550x350mm ARCA MPP DIN-kiskokehys ARCA DRS Sisäovipaneeli RST ARCA IDS Pylväsasennuspakkaus ARCA PMK ARCA 500x700x300 mm Sisältää: Kaapin alaosa, ovi PUR tiivisteellä, asennuslevy, ruuvit asennuslevylle. 3 mm kaksoislehtilukko(t) avaimella. S versiot kääntökahvalla. F versiot laippa-aukolla. Oviohjain sisältyy. PC: IP66, IK 10 Asennuskotelo PC 500x300x700mm ARCA WF ARCA 600x800x300 mm Sisältää: Kaapin alaosa, ovi PUR tiivisteellä, asennuslevy, ruuvit asennuslevylle. 3 mm kaksoislehtilukko(t) avaimella. S versiot kääntökahvalla. F versiot laippa-aukolla. Oviohjain sisältyy. PC: IP66, IK 10 Asennuskotelo PC 600x300x800mm ARCA WF ARCA lisätarvikkeita Tukikiskosarjat Keskuksen lisätarvike ARCA SBK Keskuksen lisätarvike ARCA SBK Keskuksen lisätarvike ARCA SBK Keskuksen lisätarvike ARCA SBK Keskuksen lisätarvike ARCA SBK Kulmasäätösetit Keskuksen lisätarvike ARCA CBS Keskuksen lisätarvike ARCA CBS Seinäkiinnityssarjat Seinäasennussarja ARCA WMK Seinäasennussarja ARCA WMK Keskukset ja kotelot varastossa *

127 Saranasarjat Saranasarja ARCA FHS S Saranasarja ARCA FHS M Keskukset ja kotelot 127

128 FIBOX VARIATION-JÄRJESTELMÄ Variaton keskusyksiköt 125 A, IP65 Kiinteään asennukseen, liitäntä kasettiyksikölle ja Ballero-jakopistokytkimelle. FV 2500: Pääkytkin ja sukopistorasia laipassa. Pistorasiat 3 kpl 1-vaihe 16 A, johdonsuojakytkin 1nap. 16A, vikavirtasuoja 2-nap. 16 A Lajimerkki Snro V Pääkytkin A Nim. A Liittimet Mitat l x k x s FV2000 VARIATION Al 16-35, Cu 1, x470x175 FV2100 VARIATION Al 16-70, Cu x470x175 FV2500 VARIATION Al 16-70, Cu x570x175 Variaton kasettiyksiköt IP44 Siirrettävä Kasettiyksikkö vikavirtasuojalla. Sisältää pistorasiat ja johdonsuojat. Liitetään Keskusyksikköön, jolloin saadaan helposti muunneltavat pistorasiaulosotot Lajimerkki Snro V Nim. A VVSK 2-nap. VVSK 4-nap. FVC2002V VARIATION x16A 2x40A 2 x 1 16A 2 x 3 16A FVC2003V VARIATION x16A 2x63A 2 x 1 16A 2 x 3 32A FVC2009V VARIATION x16A 2x63A 2 x 1 16A 2 x 3 16A, 2 x 3 32A FVC2028V VARIATION x16A 3 x 1 16A 2 x 3 63A Pistorasiat Johdonsuojak. Mitat l x k x s 1 x 1nap. 16A, 2 x 3nap.16A 1 x 1nap. 16A, 2 x 3nap. 32A 1 x 1nap. 16A, 1 x 3nap.16A, 2 x 3nap. 32A 1 x 1nap. 16A, 2 x 3nap. 63A 268x154x x154x x280x x280x130 Ballero jatkopistokytkin Yksittäinen ulostulo tai jatko, sekä haaroitus kumikaapelilla Keskusyksiköstä. Uros Ballerolla yksittäinen kumikaapeliulosotto Variaton-keskusyksiköstä, sisältää kytkimen yhdistettynä lukitukseen. Naaras Ballerosta voidaan jatkaa kumikaapelilla tai haaroittaa uros Ballerolla. Lisäksi naaras Ballerosta ulosotto Variaton-kasettiyksiköllä. Jatkopistokytkin Ballero FVB 125F NAARAS Jatkopistokytkin Ballero FVB 125M UROS Kasetin asennus keskusyksikköön 128 Keskukset ja kotelot varastossa *

129 ENSTO FINLAND TYHJÄT KOTELOT KESTOMUOVIKOTELOT Cubo S -kotelot, metriset aihiot, polykarbonaatti Mitat l x k x s Harmaa kansi Kotelo Cubo S harm.kansi SPCM081306G x125x50 Täydell.Cubo S harmaa kansi SPCM081308G * 75x125x75 Täydell.Cubo S harmaa kansi SPCM081310G x125x100 Täydell.Cubo S harmaa kansi SPCM081313G x125x125 Kotelo Cubo S harm.kansi SPCM101006G x100x60 Kotelo Cubo S harm.kansi SPCM131306G x125x60 Täydell.Cubo S harmaa kansi SPCM131308G * 125x125x75 Täydell.Cubo S harmaa kansi SPCM131310G x125x100 Täydell.Cubo S harmaa kansi SPCM131313G * 125x125x125 Kotelo Cubo S harm.kansi SPCM131806G x175x60 Täydell.Cubo S harmaa kansi SPCM131808G * 125x175x75 Täydell.Cubo S harmaa kansi SPCM131810G * 125x175x100 Täydell.Cubo S harmaa kansi SPCM131813G * 125x175x125 Täydell.Cubo S harmaa kansi SPCM131815G * 125x175x150 Kotelo Cubo S harm.kansi SPCM132513G x250x125 Täydell.Cubo S harmaa kansi SPCM181808G x175x75 Täydell.Cubo S harmaa kansi SPCM181810G * 175x175x100 Täydell.Cubo S harmaa kansi SPCM181813G x175x125 Täydell.Cubo S harmaa kansi SPCM181815G x175x150 Täydell.Cubo S harmaa kansi SPCM182508G * 175x250x75 Täydell.Cubo S harmaa kansi SPCM182510G * 175x250x100 Täydell.Cubo S harmaa kansi SPCM182515G * 175x250x150 Kirkas kansi Kotelo Cubo S kirkas kansi SPCM081306T x250x150 Täydell.Cubo S kirkas kansi SPCM081308T x125x75 Täydell.Cubo S kirkas kansi SPCM081310T x125x100 Täydell.Cubo S kirkas kansi SPCM081313T x125x125 Kotelo Cubo S kirkas kansi SPCM101006T x100x60 Kotelo Cubo S kirkas kansi SPCM131306T x125x60 Täydell.Cubo S kirkas kansi SPCM131308T x125x75 Täydell.Cubo S kirkas kansi SPCM131310T x125x100 Täydell.Cubo S kirkas kansi SPCM131313T x125x125 Kotelo Cubo S kirkas kansi SPCM131806T x175x60 Täydell.Cubo S kirkas kansi SPCM131808T x175x75 Täydell.Cubo S kirkas kansi SPCM131810T x175x100 Täydell.Cubo S kirkas kansi SPCM131813T x175x125 Täydell.Cubo S kirkas kansi SPCM131815T x175x150 Kotelo Cubo S kirkas kansi SPCM132513T x250x125 Täydell.Cubo S kirkas kansi SPCM181808T x175x75 Täydell.Cubo S kirkas kansi SPCM181810T x175x100 Täydell.Cubo S kirkas kansi SPCM181813T x175x125 Täydell.Cubo S kirkas kansi SPCM181815T x175x150 Täydell.Cubo S kirkas kansi SPCM182508T x250x75 Täydell.Cubo S kirkas kansi SPCM182510T x250x100 Täydell.Cubo S kirkas kansi SPCM182515T * 175x250x Cubo S -kotelot, Pk-aihiot, polykarbonaatti Ensto Cubo S -sarja sisältää aukkoaihioilla varustettuja tai sileäsivuisia koteloita, joiden kokoluokka vaihtelee pienestä keskisuureen. Erityisominaisuutena koteloiden pohjaosassa on piirikorttiurat. Mitat l x k x s Keskukset ja kotelot 129

130 Mitat l x k x s Harmaa kansi Kotelo Cubo S harm.kansi SPCK081306G x125x60 Kotelo Cubo S harm.kansi SPCK131306G x125x60 Kotelo Cubo S harm.kansi SPCK131806G x175x60 Kirkas kansi Kotelo Cubo S kirkas kansi SPCK081306T x125x60 Kotelo Cubo S kirkas kansi SPCK131306T x125x60 Kotelo Cubo S kirkas kansi SPCK131806T x175x60 Cubo S -kotelot, sileät sivut, polykarbonaatti Mitat l x k x s Harmaa kansi Kotelo Cubo S harm.kansi SPCP081304LG x125x35 Kotelo Cubo S harm.kansi SPCP081305LG x125x50 Kotelo Cubo S harm.kansi SPCP081306G x125x60 Kotelo Cubo S harm.kansi SPCP081308LG x125x75 Kotelo Cubo S harm.kansi SPCP081308G x125x75 Kotelo Cubo S harm.kansi SPCP081310LG x125x100 Kotelo Cubo S harm.kansi SPCP081310G x125x100 Kotelo Cubo S harm.kansi SPCP081313G x125x125 Kotelo Cubo S harm.kansi SPCP101004LG x125x125 Kotelo Cubo S harm.kansi SPCP101006G x100x60 Kotelo Cubo S harm.kansi SPCP131304LG x125x35 Kotelo Cubo S harm.kansi SPCP131305LG x125x50 Kotelo Cubo S harm.kansi SPCP131306G x125x60 Kotelo Cubo S harm.kansi SPCP131308G x125x75 Kotelo Cubo S harm.kansi SPCP131308LG x125x75 Kotelo Cubo S harm.kansi SPCP131310G x125x100 Kotelo Cubo S harm.kansi SPCP131310LG x125x100 Kotelo Cubo S harm.kansi SPCP131313G x125x125 Kotelo Cubo S harm.kansi SPCP131804LG x175x35 Kotelo Cubo S harm.kansi SPCP131805LG x175x50 Kotelo Cubo S harm.kansi SPCP131806G x175x60 Kotelo Cubo S harm.kansi SPCP131808LG x175x75 Kotelo Cubo S harm.kansi SPCP131808G x175x75 Kotelo Cubo S harm.kansi SPCP131810LG x175x100 Kotelo Cubo S harm.kansi SPCP131810G x175x100 Kotelo Cubo S harm.kansi SPCP131813G x175x125 Kotelo Cubo S harm.kansi SPCP131813LG x175x125 Kotelo Cubo S harm.kansi SPCP131815G x175x150 Kotelo Cubo S harm.kansi SPCP132513G x175x150 Kotelo Cubo S harm.kansi SPCP181808G x175x75 Kotelo Cubo S harm.kansi SPCP181810G x175x100 Kotelo Cubo S harm.kansi SPCP181813G x175x125 Kotelo Cubo S harm.kansi SPCP181815G x175x150 Kotelo Cubo S harm.kansi SPCP182508G x250x75 Kotelo Cubo S harm.kansi SPCP182510G x250x100 Kotelo Cubo S harm.kansi SPCP182515G x250x150 Kirkas kansi Kotelo Cubo S kirkas kansi SPCP081304LT x125x35 Kotelo Cubo S kirkas kansi SPCP081305LT x125x50 Kotelo Cubo S kirkas kansi SPCP081306T x125x60 Kotelo Cubo S kirkas kansi SPCP081308LT x125x75 Kotelo Cubo S kirkas kansi SPCP081308T x125x75 Kotelo Cubo S kirkas kansi SPCP081310LT x125x100 Kotelo Cubo S kirkas kansi SPCP081310T x125x100 Kotelo Cubo S kirkas kansi SPCP081313T x125x125 Kotelo Cubo S kirkas kansi SPCP101004LT x100x35 Kotelo Cubo S kirkas kansi SPCP101006T x100x60 Kotelo Cubo S kirkas kansi SPCP131304LT x125x35 Kotelo Cubo S kirkas kansi SPCP131305LT x125x50 Kotelo Cubo S kirkas kansi SPCP131306T x125x Keskukset ja kotelot varastossa *

131 Mitat l x k x s Kotelo Cubo S kirkas kansi SPCP131308T x125x75 Kotelo Cubo S kirkas kansi SPCP131308LT x125x75 Kotelo Cubo S kirkas kansi SPCP131310T x125x100 Kotelo Cubo S kirkas kansi SPCP131310LT x125x100 Kotelo Cubo S kirkas kansi SPCP131313T x125x125 Kotelo Cubo S kirkas kansi SPCP131804LT x175x35 Kotelo Cubo S kirkas kansi SPCP131805LT x175x50 Kotelo Cubo S kirkas kansi SPCP131806T x175x60 Kotelo Cubo S kirkas kansi SPCP131808LT x175x75 Kotelo Cubo S kirkas kansi SPCP131808T x175x75 Kotelo Cubo S kirkas kansi SPCP131810LT x175x100 Kotelo Cubo S kirkas kansi SPCP131810T x175x100 Kotelo Cubo S kirkas kansi SPCP131813LT x175x125 Kotelo Cubo S kirkas kansi SPCP131813T x175x125 Kotelo Cubo S kirkas kansi SPCP131815T x175x150 Kotelo Cubo S kirkas kansi SPCP132513T x250x125 Kotelo Cubo S kirkas kansi SPCP181813T x175x125 Kotelo Cubo S kirkas kansi SPCP181808T x175x75 Kotelo Cubo S kirkas kansi SPCP181810T x175x100 Kotelo Cubo S kirkas kansi SPCP181815T x175x150 Kotelo Cubo S kirkas kansi SPCP182508T x250x75 Kotelo Cubo S kirkas kansi SPCP182510T x250x100 Kotelo Cubo S kirkas kansi SPCP182515T x250x150 Cubo S -kotelot, sileät sivut, ABS Mitat l x k x s Harmaa kansi Kotelo Cubo S harm.kansi SABP081304LG x125x35 Kotelo Cubo S harm.kansi SABP081305LG x125x50 Kotelo Cubo S harm.kansi SABP081306G x125x60 Kotelo Cubo S harm.kansi ABS SABP081308G x125x75 Kotelo Cubo S harm.kansi SABP081308LG x125x75 Kotelo Cubo S harm.kansi ABS SABP081310G x125x100 Kotelo Cubo S harm.kansi SABP081310LG x125x100 Kotelo Cubo S harm.kansi ABS SABP081313G x125x125 Kotelo Cubo S harm.kansi SABP101004LG x100x35 Kotelo Cubo S harm.kansi SABP101006G x100x60 Kotelo Cubo S harm.kansi SABP131304LG x125x35 Kotelo Cubo S harm.kansi SABP131305LG x125x50 Kotelo Cubo S harm.kansi SABP131306G x125x60 Kotelo Cubo S harm.kansi ABS SABP131308G x125x75 Kotelo Cubo S harm.kansi SABP131308LG x125x75 Kotelo Cubo S harm.kansi ABS SABP131310G x125x100 Kotelo Cubo S harm.kansi SABP131310LG x125x100 Kotelo Cubo S harm.kansi ABS SABP131313G x125x125 Kotelo Cubo S harm.kansi SABP131804LG x175x35 Kotelo Cubo S harm.kansi SABP131805LG x175x50 Kotelo Cubo S harm.kansi SABP131806G x175x60 Kotelo Cubo S harm.kansi SABP131808LG x175x75 Kotelo Cubo S harm.kansi ABS SABP131808G x175x75 Kotelo Cubo S harm.kansi SABP131810LG x175x100 Kotelo Cubo S harm.kansi ABS SABP131810G x175x100 Kotelo Cubo S harm.kansi SABP131813LG x175x125 Kotelo Cubo S harm.kansi ABS SABP131813G x175x125 Kotelo Cubo S harm.kansi ABS SABP131815G x175x150 Kotelo Cubo S harm.kansi SABP132513G x250x125 Kotelo Cubo S harm.kansi ABS SABP182510G x250x100 Kotelo Cubo S harm.kansi ABS SABP182515G x250x150 Kotelo Cubo S harm.kansi ABS SABP181808G x175x75 Kotelo Cubo S harm.kansi ABS SABP181810G x175x100 Kotelo Cubo S harm.kansi ABS SABP181813G x175x125 Kotelo Cubo S harm.kansi ABS SABP181815G x175x Keskukset ja kotelot 131

132 Mitat l x k x s Kotelo Cubo S harm.kansi ABS SABP182508G x250x75 Kirkas kansi Kotelo Cubo S kirkas kansi SABP081304LT x125x35 Kotelo Cubo S kirkas kansi SABP081305LT x125x50 Kotelo Cubo S kirkas kansi SABP081306T x125x60 Kotelo Cubo S kirkas kansi ABS SABP081308T x125x75 Kotelo Cubo S kirkas kansi SABP081308LT x125x75 Kotelo Cubo S kirkas kansi ABS SABP081310T x125x100 Kotelo Cubo S kirkas kansi SABP081310LT x125x100 Kotelo Cubo S kirkas kansi ABS SABP081313T x125x125 Kotelo Cubo S kirkas kansi SABP101004LT x100x35 Kotelo Cubo S kirkas kansi SABP101006T x100x60 Kotelo Cubo S kirkas kansi SABP131304LT x125x35 Kotelo Cubo S kirkas kansi SABP131305LT x125x50 Kotelo Cubo S kirkas kansi SABP131306T x125x60 Kotelo Cubo S kirkas kansi ABS SABP131308T x125x75 Kotelo Cubo S kirkas kansi SABP131308LT x125x75 Kotelo Cubo S kirkas kansi ABS SABP131310T x125x100 Kotelo Cubo S kirkas kansi SABP131310LT x125x100 Kotelo Cubo S kirkas kansi ABS SABP131313T x125x125 Kotelo Cubo S kirkas kansi SABP131804LT x175x35 Kotelo Cubo S kirkas kansi SABP131805LT x175x50 Kotelo Cubo S kirkas kansi SABP131806T x175x60 Kotelo Cubo S kirkas kansi SABP131808LT x175x75 Kotelo Cubo S kirkas kansi ABS SABP131808T x175x75 Kotelo Cubo S kirkas kansi SABP131810LT x175x100 Kotelo Cubo S kirkas kansi ABS SABP131810T x175x100 Kotelo Cubo S kirkas kansi SABP131813LT x175x125 Kotelo Cubo S kirkas kansi ABS SABP131813T x175x125 Kotelo Cubo S kirkas kansi ABS SABP131815T x175x150 Kotelo Cubo S kirkas kansi ABS SABP182508T x250x75 Kotelo Cubo S kirkas kansi ABS SABP182510T x250x100 Kotelo Cubo S kirkas kansi ABS SABP182515T x250x150 Kotelo Cubo S kirkas kansi ABS SABP181808T x175x75 Kotelo Cubo S kirkas kansi ABS SABP181810T x175x100 Kotelo Cubo S kirkas kansi ABS SABP181813T x175x125 Kotelo Cubo S kirkas kansi ABS SABP181815T x175x Keskukset ja kotelot varastossa *

133 Tarvikkeet Ensto Cubo S -koteloille Mitat l x k x s Asennuslevy Cubo S SMP x98x1,5 Asennuslevy Cubo S SMP x98x1,5 Asennuslevy Cubo S SMP x148x1,5 Asennuslevy Cubo S SMP x148x1,5 Asennuslevy Cubo S SMP * 148x223x1,5 Asennuskisko Cubo S DR x35 l=35mm x50x7,3 Asennuskisko Cubo S DR x100 l=100mm x100x7,3 Kiinnityskorvasetti Cubo S SFL * Kierreholkki Cubo S SBI Kierreholkki 4kpl:n setti SBIA Asennusruuvi Cubo S SMS Kansitulppa lyhyt 25mm SCP Kansitulppa lyhyt 50mm SCP Kansitulppa lyhyt 72 ja 100mm SCP Asennuskisko Cubo S DR x150 l=150mm x150x7,3 Kansiruuvi lyhyt Cubo S SLS Kansiruuvi pitkä 50mm Cubo S SLS SLS35x4+SMS1x4 SLSA Kansiruuvin lehtikanta SLW Cubo D -kotelot, sileät sivut, polykarbonaatti Ensto Cubo D -sarja koostuu pienistä, sileäsivuisista koteloista. Erikoisominaisuuksiin kuuluvat kiinnitysnastat kannen sisäpuolella ja pohjaosan piirikorttiurat. Mitat l x k x s Kotelo Cubo D harm.kansi DPCP050504G x55x36 Kotelo Cubo D harm.kansi DPCP050704G x63x36 Kotelo Cubo D harm.kansi DPCP080806G x82x56 Kotelo Cubo D harm.kansi DPCP G * 80x82x86 Kotelo Cubo D harm.kansi DPCP081206G x120x56 Kotelo Cubo D harm.kansi DPCP081209G x120x86 Kotelo Cubo D harm.kansi DPCP081606G x160x56 Kotelo Cubo D harm.kansi DPCP081609G x160x86 Kotelo Cubo D harm.kansi DPCP121206G x122x56 Kotelo Cubo D harm.kansi DPCP121209G x122x86 Kotelo Cubo D harm.kansi DPCP121609G x160x91 Kotelo Cubo D harm.kansi DPCP122009G x200x86 Kotelo Cubo D harm.kansi DPCP152008G x200x76 Kotelo Cubo D harm.kansi DPCP162409G x240x91 Kotelo Cubo D harm.kansi DPCP162412G x240x121 Kotelo Cubo D harm.kansi DPCP233009G x300x86 Kotelo Cubo D harm.kansi DPCP233011G x300x111 Kotelo Cubo D kirkas kansi DPCP050504T x55x36 Kotelo Cubo D kirkas kansi DPCP050704T x63x36 Kotelo Cubo D kirkas kansi DPCP080806T x82x56 Kotelo Cubo D kirkas kansi DPCP080809T x82x86 Kotelo Cubo D kirkas kansi DPCP081206T x120x56 Kotelo Cubo D kirkas kansi DPCP081209T x120x86 Kotelo Cubo D kirkas kansi DPCP081606T x160x56 Kotelo Cubo D kirkas kansi DPCP081609T x160x86 Kotelo Cubo D kirkas kansi DPCP121206T x122x56 Kotelo Cubo D kirkas kansi DPCP121209T x122x86 Kotelo Cubo D kirkas kansi DPCP121609T x160x91 Kotelo Cubo D kirkas kansi DPCP122009T x200x86 Kotelo Cubo D kirkas kansi DPCP152008T x200x76 Kotelo Cubo D kirkas kansi DPCP162409T x240x91 Kotelo Cubo D kirkas kansi DPCP162412T x240x121 Kotelo Cubo D kirkas kansi DPCP233009T x300x Keskukset ja kotelot 133

134 Mitat l x k x s Kotelo Cubo D kirkas kansi DPCP233011T x300x111 Cubo D -kotelot, sileät sivut, ABS Mitat l x k x s Kotelo Cubo D harm.kansi ABC DABP050504G x55x36 Kotelo Cubo D harm.kansi ABC DABP050704G x63x36 Kotelo Cubo D harm.kansi ABC DABP080806G x82x56 Kotelo Cubo D harm.kansi ABC DABP080809G x82x86 Kotelo Cubo D harm.kansi ABC DABP081206G x120x56 Kotelo Cubo D harm.kansi ABC DABP081209G x120x86 Kotelo Cubo D harm.kansi ABC DABP081606G x120x56 Kotelo Cubo D harm.kansi ABC DABP081609G x160x86 Kotelo Cubo D harm.kansi ABC DABP121206G x122x56 Kotelo Cubo D harm.kansi ABC DABP121209G x122x86 Kotelo Cubo D harm.kansi ABC DABP121609G x160x91 Kotelo Cubo D harm.kansi ABC DABP122009G x200x86 Kotelo Cubo D harm.kansi ABC DABP152008G x200x76 Kotelo Cubo D harm.kansi ABC DABP162409G x240x91 Kotelo Cubo D harm.kansi ABC DABP162412G x240x121 Kotelo Cubo D harm.kansi ABC DABP233009G x300x86 Muovikotelo, ABS DABP233011G CUBO D x300x111 Kotelo Cubo D harm.kansi ABC DABP050504T x55x36 Kotelo Cubo D harm.kansi ABC DABP050704T x63x36 Kotelo Cubo D harm.kansi ABC DABP080806T x82x56 Kotelo Cubo D harm.kansi ABC DABP080809T x82x86 Kotelo Cubo D harm.kansi ABC DABP081206T x120x56 Kotelo Cubo D harm.kansi ABC DABP081209T x120x86 Kotelo Cubo D kirkas kansi ABC DABP081606T x120x56 Kotelo Cubo D harm.kansi ABC DABP081609T x160x86 Kotelo Cubo D harm.kansi ABC DABP121206T x122x56 Kotelo Cubo D harm.kansi ABC DABP121209T x122x86 Kotelo Cubo D harm.kansi ABC DABP121609T x160x91 Kotelo Cubo D harm.kansi ABC DABP122009T x200x86 Kotelo Cubo D harm.kansi ABC DABP152008T x200x76 Kotelo Cubo D harm.kansi ABC DABP162409T x240x91 Kotelo Cubo D harm.kansi ABC DABP162412T x240x121 Kotelo Cubo D harm.kansi ABC DABP233009T x300x86 Kotelo Cubo D harm.kansi ABC DABP233011T x300x121 Tarvikkeet Ensto Cubo D -koteloille Mitat l x k x s Asennuslevy (FeZn) DMP x65x1,5 Asennuslevy (FeZn) DMP x93x1,5 Asennuslevy (FeZn) DMP x133x1,5 Asennuslevy (FeZn) DMP x105x1,5 Asennuslevy (FeZn) DMP x132x1,5 Asennuslevy (FeZn) DMP x172x1,5 Asennuslevy (FeZn) DMP x172x1,5 Asennuslevy, galvanoitu teräs DMP1624 CUBO D x213x1,5 Asennuslevy (FeZn) DMP x285x1,5 DIN-kisko L=15 tai 35mm DR x26x5 DIN-kisko L=15 tai 35mm DR x48x5 DIN-kisko L=15 tai 35mm DR x68x5 DIN-kisko L=15 tai 35mm DR x106x5 DIN-kisko L=15 tai 35mm DR x146x5 DIN-kisko L=15 tai 35mm DR x68x7,3 DIN-kisko L=15 tai 35mm DR x106x7,3 DIN-kisko L=15 tai 35mm DR x146x7,3 DIN-kisko L=15 tai 35mm DR x170x7,3 134 Keskukset ja kotelot varastossa *

135 Mitat l x k x s DIN-kisko L=15 tai 35mm DR x186x7,3 DIN-kisko L=15 tai 35mm DR x225x7,3 DIN-kisko L=15 tai 35mm DR x285x7,3 Saranapari Cubo S DSHI * Kiinnityskorva,setti DFL Kansitulppa,setti DCP Kansiruuvi, lyhyt 3x18/10 DLS1 CUBO D xDLS1+4XDMS1 DLSA xDLS1+4XDMS1 DLSA Kansiruuvi DLS Kansiruuvi DLS Asennusruuvi 3x7 DMS1 CUBO D Cubo O -kotelot, sileät sivut, polykarbonaatti Ensto Cubo O -sarja sisältää aukkoaihioilla varustettuja tai sileäsivuisia koteloita, joiden kokoluokka vaihtelee keskisuuresta suureen. Sarjan erikoisominaisuuksiin kuuluu mahdollisuus kannen taustakiinnitykseen sekä asennusalustan tai etulevyjen kiinnitys mille korkeudella tahansa kätevien hissipalojen ansiosta. Mitat l x k x s Harmaa kansi Yleiskotelo PC OPCP202013G * 200x200x132 Kotelo Cubo O harm.kansi OPCP203013G x300x132 Kotelo Cubo O harm.kansi OPCP204013G x400x132 Kotelo Cubo O harm.kansi OPCP303013G x300x132 Kotelo Cubo O harm.kansi OPCP304013G x400x132 Kotelo Cubo O harm.kansi OPCP306013G x600x132 Kotelo Cubo O harm.kansi OPCP406013G x600x132 Kotelo Cubo O harm.kansi OPCP202018G x200x185 Kotelo Cubo O harm.kansi OPCP203018G x300x185 Kotelo Cubo O harm.kansi OPCP204018G x400x185 Kotelo Cubo O harm.kansi OPCP303018G x300x185 Kotelo Cubo O harm.kansi OPCP304018G x400x185 Kotelo Cubo O harm.kansi OPCP306018G x600x185 Kotelo Cubo O harmaa kansi OPCP406018G x600x185 Kirkas kansi Kotelo Cubo O kirkas kansi OPCP202013T x200x132 Kotelo Cubo O kirkas kansi OPCP203013T x300x132 Kotelo Cubo O kirkas kansi OPCP204013T x400x132 Kotelo Cubo O kirkas kansi OPCP303013T x300x132 Kotelo Cubo O kirkas kansi OPCP304013T x400x132 Kotelo Cubo O kirkas kansi OPCP306013T x600x132 Kotelo Cubo O kirkas kansi OPCP406013T x600x132 Kotelo Cubo O kirkas kansi OPCP202018T x200x185 Kotelo Cubo O kirkas kansi OPCP203018T x300x185 Kotelo Cubo O kirkas kansi OPCP204018T x400x185 Kotelo Cubo O kirkas kansi OPCP303018T x300x185 Kotelo Cubo O kirkas kansi OPCP304018T x400x185 Kotelo Cubo O kirkas kansi OPCP306018T x600x185 Kotelo Cubo O kirkas kansi OPCP406018T x600x185 Cubo O -kotelot, sileät sivut, ABS Mitat l x k x s Harmaa kansi Kotelo Cubo O harm.kansi ABS OABP202013G x200x132 Kotelo Cubo O harm.kansi ABS OABP203013G x300x132 Kotelo Cubo O harm.kansi ABS OABP204013G x400x132 Kotelo Cubo O harm.kansi ABS OABP303013G x300x132 Kotelo Cubo O harm.kansi ABS OABP304013G x400x132 Kotelo Cubo O harm.kansi ABS OABP306013G x600x132 Kotelo Cubo O harm.kansi ABS OABP406013G x600x Keskukset ja kotelot 135

136 Mitat l x k x s Kotelo Cubo O harm.kansi ABS OABP202018G x200x185 Muovikotelo OABP203018G x300x185 Kotelo Cubo O harm.kansi ABS OABP204018G x400x185 Kotelo Cubo O harm.kansi ABS OABP303018G x300x185 Kotelo Cubo O harm.kansi ABS OABP304018G x400x185 Kotelo Cubo O harm.kansi ABS OABP306018G x600x185 Kotelo Cubo O harm.kansi ABS OABP406018G x600x185 Kirkas kansi Kotelo Cubo O kirkas kansi ABS OABP202013T x200x132 Kotelo Cubo O kirkas kansi ABS OABP203013T x300x132 Kotelo Cubo O kirkas kansi ABS OABP204013T x400x132 Kotelo Cubo O kirkas kansi ABS OABP303013T x300x132 Kotelo Cubo O kirkas kansi ABS OABP304013T x400x132 Kotelo Cubo O kirkas kansi ABS OABP306013T x600x132 Kotelo Cubo O kirkas kansi ABS OABP406013T x600x132 Kotelo Cubo O kirkas kansi ABS OABP202018T x200x185 Kotelo Cubo O kirkas kansi ABS OABP203018T x300x185 Kotelo Cubo O kirkas kansi ABS OABP204018T x400x185 Kotelo Cubo O kirkas kansi ABS OABP303018T x300x185 Kotelo Cubo O kirkas kansi ABS OABP304018T x400x185 Kotelo Cubo O kirkas kansi ABS OABP306018T x600x185 Kotelo Cubo O kirkas kansi ABS OABP406018T x600x185 Cubo O -kotelot, metriset aihiot, polykarbonaatti Mitat l x k x s Kotelo Cubo O harm.kansi OPCM303013G x300x132 Kotelo Cubo O harm.kansi OPCM304013G x400x132 Kotelo Cubo O harm.kansi OPCM306013G x600x132 Kotelo Cubo O kirkas kansi OPCM303018G x300x185 Kotelo Cubo O kirkas kansi OPCM304018G x400x185 Kotelo Cubo O kirkas kansi OPCM306018G x600x185 Kotelo Cubo O kirkas kansi OPCM303013T x300x132 Kotelo Cubo O kirkas kansi OPCM304013T x400x132 Kotelo Cubo O kirkas kansi OPCM306013T x600x132 Kotelo Cubo O kirkas kansi OPCM303018T x300x185 Kotelo Cubo O kirkas kansi OPCM304018T x400x185 Kotelo Cubo O kirkas kansi OPCM306018T x600x185 Cubo C -kotelot, laippa-aihiot, polykarbonaatti Ensto Cubo C -sarja sisältää laippa-aihioilla varustettuja koteloita, joiden kokoluokka vaihtelee keskisuuresta suureen. Sarjan erikoisominaisuuksiin kuuluu mahdollisuus kannen taustakiinnitykseen sekä asennusalustan tai etulevyjen kiinnitys mille korkeudella tahansa kätevien hissipalojen ansiosta Mitat l x k x s Harmaa kansi Täydell.Cubo C harmaa kansi CPCF G * 200x200x132 Täydell.Cubo C harmaa kansi CPCF G * 200x300x132 Täydell.Cubo C harmaa kansi CPCF G * 200x400x132 Täydell.Cubo C harmaa kansi CPCF G * 300x300x132 Täydell.Cubo C harmaa kansi CPCF G * 300x400x132 Täydell.Cubo C harmaa kansi CPCF G * 300x600x132 Täydell.Cubo C harmaa kansi CPCF G * 400x600x132 Kotelo Cubo C harm.kansi CPCF202018G x200x185 Kotelo Cubo C harm.kansi CPCF203018G x300x185 Kotelo Cubo C harm.kansi CPCF204018G x400x185 Kotelo Cubo C harm.kansi CPCF303018G x300x185 Kotelo Cubo C harm.kansi CPCF304018G x400x185 Kotelo Cubo C harm.kansi CPCF306018G x600x185 Kotelo Cubo C harm.kansi CPCF406018G x600x185 Kirkas kansi 136 Keskukset ja kotelot varastossa *

137 Mitat l x k x s Täydell.Cubo C kirkas kansi CPCF T x200x132 Täydell.Cubo C kirkas kansi CPCF T * 200x300x132 Täydell.Cubo C kirkas kansi CPCF T x400x132 Täydell.Cubo C kirkas kansi CPCF T * 300x300x132 Täydell.Cubo C kirkas kansi CPCF T * 300x400x132 Täydell.Cubo C kirkas kansi CPCF T x600x132 Täydell.Cubo C kirkas kansi CPCF T * 400x600x132 Kotelo Cubo C kirkas kansi CPCF202018T x200x185 Kotelo Cubo C kirkas kansi CPCF203018T x300x185 Kotelo Cubo C kirkas kansi CPCF204018T x400x185 Kotelo Cubo C kirkas kansi CPCF303018T x300x185 Kotelo Cubo C kirkas kansi CPCF304018T x400x185 Kotelo Cubo C kirkas kansi CPCF306018T x600x185 Kotelo Cubo C kirkas kansi CPCF406018T x600x185 Cubo W -seinäkaapit saranoilla ja lukitussalvoilla, polykarbonaatti Ensto Cubo W -sarja koostuu valmiiksi asennetuilla saranoilla ja pikalukitussalvoilla varustetuista seinäkaapeista. Kaapit on helppo lukita joko ruuvilukituksella tai riippulukolla. Sarja perustuu Ensto Cubo O ja C -kotelosarjoihin. Mitat l x k x s Harmaa kansi Kotelo Cubo W harm.kansi WPCP202013G x200x132 Kotelo Cubo W harm.kansi WPCP203013G x300x132 Kotelo Cubo W harm.kansi WPCP204013G x400x132 Kotelo Cubo W harm.kansi WPCP303013G x300x132 Kotelo Cubo W harm.kansi WPCP304013G x400x132 Kotelo Cubo W harm.kansi WPCP306013G x600x132 Kotelo Cubo W harm.kansi WPCP406013G x600x132 Kotelo Cubo W harm.kansi WPCP202018G x200x185 Kotelo Cubo W harm.kansi WPCP203018G x300x185 Kotelo Cubo W harm.kansi WPCP204018G x400x185 Kotelo Cubo W harm.kansi WPCP303018G x300x185 Kotelo Cubo W harm.kansi WPCP304018G x400x185 Kotelo Cubo W harm.kansi WPCP306018G x600x185 Kotelo Cubo W harm.kansi WPCP406018G x600x185 Kirkas kansi Kotelo Cubo W kirkas kansi WPCP202013T * 200x200x132 Kotelo Cubo W kirkas kansi WPCP203013T x300x132 Kotelo Cubo W kirkas kansi WPCP204013T x400x132 Kotelo Cubo W kirkas kansi WPCP303013T x300x132 Kotelo Cubo W kirkas kansi WPCP304013T x400x132 Kotelo Cubo W kirkas kansi WPCP306013T x600x132 Kotelo Cubo W kirkas kansi WPCP406013T x600x132 Kotelo Cubo W kirkas kansi WPCP202018T x200x185 Kotelo Cubo W kirkas kansi WPCP203018T x300x185 Kotelo Cubo W kirkas kansi WPCP204018T x400x185 Kotelo Cubo W kirkas kansi WPCP303018T x300x185 Kotelo Cubo W kirkas kansi WPCP304018T x400x185 Kotelo Cubo W kirkas kansi WPCP306018T x600x185 Kotelo Cubo W kirkas kansi WPCP406018T x600x Keskukset ja kotelot 137

138 Cubo P -keskusjärjestelmä, polykarbonaatti Ensto Cubo P -keskusjärjestelmän perustana on yksi vakiomallinen pohjaosa, jota on saatavilla neljässä eri koossa. Pohjaosa on täysin avoin kaikkiin neljään suuntaan, joten kotelon kalustaminen sekä johtimien asennus käy nopeasti ja tehokkaasti. Järjestelmään kuuluu myös suuri valikoima lisätarvikkeita Mitat l x k x s Cubo P alaosa 300x300 PPCF303010B x300x102 Cubo P alaosa 300x400 PPCF304010B x400x102 Cubo P-alaosa as.ruuveineen PPCF306010B x600x102 Cubo P-alaosa as.ruuveineen PPCF406010B x600x102 TARVIKKEET CUBO O JA C-KOTELOILLE SEKÄ P-KESKUSJÄRJESTELMÄLLE Alaosat Mitat l x k x s Polykarbonaatti, sileät sivut Cubo O-alaosa as.ruuvit OPCP202010B x200x102 Cubo O-alaosa as.ruuvit OPCP203010B x300x102 Cubo O-alaosa as.ruuvit OPCP204010B x400x102 Cubo O-alaosa as.ruuvit OPCP303010B x300x102 Cubo O-alaosa as.ruuvit OPCP304010B x400x102 Cubo O-alaosa as.ruuvit OPCP306010B x600x102 Cubo O-alaosa as.ruuvit OPCP406010B x600x102 ABS, sileät sivut Cubo O-alaosa as.ruuvit OABP203010B x300x102 Cubo O-alaosa as.ruuvit OABP204010B x400x102 Cubo O-alaosa as.ruuvit OABP303010B x300x102 Cubo O-alaosa as.ruuvit OABP304010B x400x102 Cubo O-alaosa as.ruuvit OABP306010B x600x102 Cubo O-alaosa as.ruuvit OABP406010B x600x102 Polykarbonaatti, metriset aihiot Cubo O-alaosa as.ruuvit OPCM303010B x300x102 Cubo O-alaosa as.ruuvit OPCM304010B x400x102 Cubo O-alaosa as.ruuvit OPCM306010B x600x102 Polykarbonaatti, laippa-aihiot Alaosa Cubo C polykarbonaatti CPCF B x200x102 Alaosa Cubo C polykarbonaatti CPCF B x300x102 Alaosa Cubo C polykarbonaatti CPCF B x300x102 Alaosa Cubo C polykarbonaatti CPCF B x400x102 Alaosa Cubo C polykarbonaatti CPCF B x600x102 Alaosa Cubo C polykarbonaatti CPCF B x600x102 Kannet Mitat l x k x s Kansi harmaa polykarb.cubo C,O OPCG L x200x30 Kansi harmaa polykarb.cubo C,O OPCG L x300x30 Kansi harmaa polykarb.cubo C,O OPCG L x400x30 Kansi harmaa polykarb.cubo C,O OPCG L x300x30 Kansi harmaa polykarb.cubo C,O OPCG L x400x30 Kansi harmaa polykarb.cubo C,O OPCG L x600x30 Kansi harmaa polykarb.cubo C,O OPCG L x600x30 Kansi kirkas polykarb.cubo C,O OPCT L x200x30 Kansi kirkas polykarb.cubo C,O OPCT L x300x30 Kansi kirkas polykarb.cubo C,O OPCT L x300x30 Kansi kirkas polykarb.cubo C,O OPCT L x400x30 Kansi kirkas polykarb.cubo C,O OPCT L x600x30 Kansi kirkas polykarb.cubo C,O OPCT L x600x30 Kansi, harmaa ABS OABG202003L x200x30 Kansi, harmaa ABS OABG203003L x300x Keskukset ja kotelot varastossa *

139 Mitat l x k x s Kansi, harmaa ABS OABG204003L x400x30 Kansi, harmaa ABS OABG303003L x300x30 Kansi, harmaa ABS OABG304003L x400x30 Kansi, harmaa ABS OABG306003L x600x30 Kansi, harmaa ABS OABG406003L x600x30 Luuk.kannet, savunharm.ip65 OPCG33CS x300x30 Luukullisen kansi IP65 OPCG34CS x400x30 Luukullisen kansi IP65 OPCG36CS x600x30 Luukullisen kansi IP65 OPCG DS x300x30 Luukullisen kansi IP65 OPCG DS x400x30 Luukullisen kansi IP65 OPCG DS x600x30 Luukullinen kansi,avoin OPCG34OS x300x30 Luukullisen kansi IP65 OPCG34OS x400x30 Luukullisen kansi IP65 OPCG36OS x600x30 Täyd. luukullise kansi IP65 OPCG DSC x300x30 Täyd. luukullise kansi IP66 OPCG DSC x400x30 Täyd. luukullise kansi IP67 OPCG DSC x600x30 Lisätarvikkeet moduulikansille Peitelevy DS-version DIN-aukko CP Nimiökilpi DS-versiolle PEM Lukko kaikille versiolle KY Korotuskehykset Mitat l x k x s Korotusrengas Cubo C OPCP E x200x55 Korotusrengas Cubo C OPCP E x300x55 Korotusrengas Cubo C OPCP E x400x55 Korotusrengas Cubo C OPCP E x300x55 Korotusrengas Cubo C OPCP E * 300x400x55 Korotusrengas Cubo C OPCP E x600x55 Korotusrengas Cubo C OPCP E * 400x600x Asennuslevyt Mitat l x k x s Asennuslevy Cubo C OMP * 160x160x1,5 Asennuslevy Cubo C OMP * 160x260x1,5 Asennuslevy Cubo C OMP * 160x360x1,5 Asennuslevy Cubo C OMP * 260x260x1,5 Asennuslevy Cubo C OMP * 260x360x1,5 kwh- mittarilevy KWHP x360x1,5 Asennuslevy Cubo C OMP * 260x560x1,5 Asennuslevy, FeZn KWHP x560x1,5 Asennuslevy Cubo C OMP * 360x560x1,5 Asennuslevy, FeZn KWHP x560x1,5 DIN-kiskot Asennuskisko Cubo C DR x160mm Asennuskisko L=35 mm DR x600mm Asennuskisko Cubo C DR x300mm Asennuskisko Cubo C DR x400mm Keskukset ja kotelot 139

140 Kansiruuvit Kansir.ura/ristip.Cubo C OLSA * Kansir.ura/ristip.Cubo C OLSA * Ura/ristipää 4xOLS42+4xOMS1 OLSA Ura/ristipää 6xOLS42 OLSA Ura/ristipää 6xOLS42+8xOMS1 OLSA Ura/ristipää Noryl OLS42N Jousiruuvi ristipää PLS Saranaruuvi risti/ura OLSH Saranaruuvi lehtipää OLWH Kansiruuvi ura/ristipää 600mm OLS Kansir.lehtip.Cubo C OLW lehtipääruuvi 4xOLW55 OLWA lehtipääruuvi 6xOLW55 OLWA lehtipääruuvi 4xOLW55+4xOMS1 OLWA lehtipääruuvi 6xOLW55+8xOMS1 OLWA DIN 3-kantaruuvi Cubo C OLT DIN 3-kantaruuvi 4xOLT42 OLTA DIN 3-kantaruuvi 6xOLT42 OLTA DIN 3-kantar.4xOLT42+4xOMA1 OLTA DIN 3-kantar.6xOLT42+8xOMA1 OLTA Avain DIN-kantaruuville OLT42 OLT42KEY DIN 3-kantar.4xOLT42.04+avain OLTA Cubo O ja C etulevyt ja kosketussuojat Mitat l x k x s Kosketussuojasetit Täyd.kosketussuojat 14,5mm OFP22A x186x2 Täyd.kosketussuojat 14,5mm OFP32A x286x2 Täyd.kosketussuojat 14,5mm OFP42A x386x2 Täyd.kosketussuojat 14,5mm OFP33A x286x2 Täyd.kosketussuojat 14,5mm OFP43A x386x2 Täyd.kosketussuojat 14,5mm OFP23A x286x2 Täyd.kosketussuojat 14,5mm OFP24A x386x2 Täyd.kosketussuojat 14,5mm OFP33A x286x2 Täyd.kosketussuojat 14,5mm OFP34A x386x2 Täyd.kosketussuojat 14,5mm OFP43A x386x2 Täyd.kosketussuojat 14,5mm OFP24A x286x2 Täyd.kosketussuojat 14,5mm OFP34A x386x2 Täyd.kosketussuojat 14,5mm OFP36A x586x2 Täyd.kosketussuojat 14,5mm OFP46A x586x2 Täyd.kosketussuojat 14,5mm OFP36B x586x2 Täyd.kosketussuojat 14,5mm OFP46B x586x2 Täyd.kosketussuojat 32,5mm OFP22A x186x2 Täyd.kosketussuojat 32,5mm OFP32A x286x2 Täyd.kosketussuojat 32,5mm OFP42A x386x2 Täyd.kosketussuojat 32,5mm OFP33A x286x2 Täyd.kosketussuojat 32,5mm OFP43A x386x2 Täyd.kosketussuojat 32,5mm OFP23A x286x2 Täyd.kosketussuojat 32,5mm OFP24A x386x2 Täyd.kosketussuojat 32,5mm OFP33A x286x2 Täyd.kosketussuojat 32,5mm OFP34A x386x2 Täyd.kosketussuojat 32,5mm OFP43A x386x2 Täyd.kosketussuojat 32,5mm OFP24A x286x2 Täyd.kosketussuojat 32,5mm OFP34A x386x2 Täyd.kosketussuojat 32,5mm OFP36A x586x2 Täyd.kosketussuojat 32,5mm OFP46A x586x2 Täyd.kosketussuojat 32,5mm OFP36B x586x2 Täyd.kosketussuojat 32,5mm OFP46B x586x2 Kosketussuojat DIN-aukoilla Kosketussuoja erikseen OFP x186x2 140 Keskukset ja kotelot varastossa *

141 Mitat l x k x s Kosketussuoja erikseen OFP x286x2 Kosketussuoja erikseen OFP x386x2 Kosketussuoja erikseen OFP x286x2 Kosketussuoja erikseen OFP x386x2 Kosketussuoja erikseen OFP x286x2 Kosketussuoja erikseen OFP x386x2 Kosketussuoja erikseen OFP x286x2 Kosketussuoja erikseen OFP x386x2 Kosketussuoja erikseen OFP x386x2 Kosketussuoja erikseen OFP x386x2 Kosketussuoja erikseen OFP x386x2 Kosketussuoja erikseen OFP x586x2 Kosketussuoja erikseen OFP x586x2 Kosketussuoja erikseen OFP x586x2 Kosketussuoja erikseen OFP x586x2 Etulevyt, umpinaiset Kosketussuoja erikseen OFP x186x2 Kosketussuoja erikseen OFP x286x2 Kosketussuoja erikseen OFP x386x2 Kosketussuojalevy OFP x286x2 Kosketussuojalevy OFP x386x2 Kosketussuoja erikseen OFP x586x2 Kosketussuoja erikseen OFP x586x2 Kosketussuoja/etulevy Al OFP22A x186x1,5 Kosketussuoja/etulevy Al OFP23A x286x1,5 Kosketussuoja/etulevy Al OFP24A x386x1,5 Kosketussuoja/etulevy Al OFP33A x286x1,5 Kosketussuoja/etulevy Al OFP34A x386x1,5 Kosketussuoja/etulevy Al OFP36A x586x1,5 Kosketussuoja/etulevy Al OFP46A x586x1,5 Saranoidut etulevyt Saranoitu etulevy 200mm OHFP x166x2 Saranoitu etulevy 200mm OHFP x286x2 Saranoitu etulevy 300mm OHFP x286x2 Saranoitu etulevy 200mm OHFP x386x2 Saranoitu etulevy 400mm OHFP x386x2 Saranoitu etulevy 300mm OHFP x286x2 Saranoitu etulevy 300mm OHFP x386x2 Saranoitu etulevy 400mm OHFP x386x2 Saranoitu etulevy 300mm OHFP x586x2 Saranoitu etulevy 600mm OHFP x586x2 Saranoitu etulevy 400mm OHFP x586x2 Saranoitu etulevy 600mm OHFP x586x2 Saranoitu etulevy 200mm Al OHFP22A x166x1,5 Saranoitu etulevy 200mm Al OHFP23A x286x1,5 Saranoitu etulevy 300mm Al OHFP32A x286x1,5 Saranoitu etulevy 200mm Al OHFP24A x386x1,5 Saranoitu etulevy 400mm Al OHFP42A x386x1,5 Saranoitu etulevy 300mm Al OHFP33A x286x1,5 Saranoitu etulevy 300mm Al OHFP34A x386x1,5 Saranoitu etulevy 400mm Al OHFP43A x386x1,5 Saranoitu etulevy 300mm Al OHFP36A x586x1,5 Saranoitu etulevy 600mm Al OHFP63A x586x1,5 Saranoitu etulevy 400mm Al OHFP46A x586x1,5 Saranoitu etulevy 600mm Al OHFP64A x586x1,5 Lisätarvikkeet etulevyille ja kosketussuojille Kosketussuojien as.ruuvi PLC Kosketuss.tukisanka 14.5mm PPH Kosketuss.tukisanka 32.5mm PPH Tappi 600mm/keskelle PTK Keskukset ja kotelot 141

142 Muut tarvikkeet Kustomointisapluuna OCS Korotuskehysruuvi OES Saranapari Cubo OHI * Saranapari sis.2 kansitulppa OHICP Kiinnityskorvasetti Cubo C OFL 1 ( SIS 4 KPL ) * Säätökiinnike sis.m5-ruuvin OEL Säätökiinnikesetti Cubo C OELA 1.04 ( SIS 4 KPL ) * Kierreholkki PA Cubo C OTS Kansiruuvin kierreholkki OTSA Kierreholkki M3 Cubo C OBI Kierreholkki 4kpl:n setti OBIA Peitetulppa Cubo C OCP Korotustappi Cubo C OBS Kototustappi 15mm 4kpl setti OBS Korotustappi Cubo C OBS Korotustappi 20mm 4kpl setti OBS Korotustappi Cubo C OBS Korotustappi 30mm 4kpl setti OBS Laippa-aukkojen peitelaipat Peitelaippa 1 Cubo C F 1151 B-KOKO ILM.TIIVISTETTÄ Peitelaippa 2 Cubo C F 2251 C-KOKO SIS.PUR-TIIVIST Kiskotukisetit Kiskotuki, täyd. setti 630A KGH Kiskotuki, täyd. setti 630A KGH Vedonpoistimet Vedonpoistin yhdelle kaapel. KJ Vedonpoistin kahdelle kaap. KJ Vedonpoistin, galv. teräs KJ Vedonpoistin, galv. teräs KJ Liittimet Al/Cu-kiskoille Liittimet Al/Cu kiskoille KG Liittimet Al/Cu kiskoille KG Liittimet Al/Cu kiskoille KG Liittimet Al/Cu kiskoille KG Liittimet Al/Cu kiskoille KG Liittimet Al/Cu kiskoille KG Liittimet Al/Cu kiskoille KG Liittimet Al/Cu kiskoille KG Keskukset ja kotelot varastossa *

143 Salvat Cubo W -seinäkaappien tarvikkeet. Salpapari WQL Cubo P alaosien yhdistämistarvikkeet Alaosan yhdistämistarvike PCSC Alaosan yhdistämistarvike PCSD Yhdysrima 300mm PRC Yhdysrima 400mm PRD Yhdyskaulus tiivist 300mm PCC Yhdyskaulus tiivist 400mm PCD Lukitustappi pu PBLP Cubo P tukirakenteet Tukikisko U-profiili PVR Tukijalka setti 1 jalka PSF Pultti+korimutteri 4kpl setti PBB * Pultti 4kpl setti PBB Cubo P etulevyt ja niiden tarvikkeet Mitat l x k x s Kosketussuo.1 DIN-aukko 12mod PFP x266x2 Kosketussuo.2 DIN-aukkoa 12mod PFP x266x2 Kosketussuo.1 DIN-aukko 17mod PFP x366x2 Kosketussuo.2 DIN-aukkoa 17mod PFP x366x2 Kosketussuo.3 DIN-aukkoa 12mod PFP x366x2 Kosketussuo.4 DIN-aukkoa 12mod PFP x566x2 Kosketussuo.41 DIN-aukkoa 17mo PFP x566x2 Kosketussuo.2 DIN-aukkoa 12mod PFP x366x2 Kosketussuo.3 DIN-aukkoa 12mod PFP x566x2 Kosketussuo.3 DIN-aukkoa 17mod PFP x566x2 Kosketussuojat 14mm PFP33A x266x2 Kosketussuojat 14mm PFP33A x26+6x2 Kosketussuojat 14mm PFP43A x366x2 Kosketussuojat 14mm PFP43A x366x2 Kosketussuojat 14mm PFP34B x366x2 Kosketussuoja PFP34A x366x2 Kosketussuojat 14mm PFP36A x566x2 Kosketussuojat 14mm PFP36B x566x2 Kosketussuojat 14mm PFP46A x566x2 Kosketussuojat 14mm PFP46B x566x2 Kosketussuojat 32mm PFP33A x266x2 Kosketussuojat 32mm PFP33A x266x2 Kosketussuojat 32mm PFP43A x366x2 Kosketussuojat 32mm PFP43A x366x2 Kosketussuojat 32mm PFP34B x366x2 Kosketussuojat 32mm PFP34A x366x2 Kosketussuojat 32mm PFP36A x566x2 Kosketussuojat 32mm PFP36B x566x2 Kosketussuojat 32mm PFP46A x566x2 Kosketussuojat 32mm PFP46B x566x2 Saranoidut etulevy 300mm PHFP x266x Keskukset ja kotelot 143

144 Mitat l x k x s Saranoidut etulevy 300mm PHFP x366x2 Saranoidut etulevy 400mm PHFP x366x2 Saranoidut etulevy 300mm PHFP x566x2 Saranoidut etulevy 600mm PHFP x566x2 Saranoidut etulevy 400mm PHFP x566x2 Saranoidut etulevy 600mm PHFP x566x2 Saranoidut etulevy 300mm Al PHFP33A x266x2 Saranoidut etulevy 300mm Al PHFP34A x366x2 Saranoidut etulevy 400mm Al PHFP43A x366x2 Saranoidut etulevy 300mm Al PHFP36A x566x2 Saranoidut etulevy 600mm Al PHFP63A x566x2 Saranoidut etulevy 400mm Al PHFP46A x566x2 Saranoidut etulevy 600mm Al PHFP64A x566x2 Kosketussuoja umpinainen PFP x266x2 Kosketussuoja umpinainen PFP x366x2 Kosketussuoja umpinainen PFP x566x2 Kosketussuoja umpinainen PFP x566x2 Kosketussuoja/etulevy Al PFP33A x266x2 Kosketussuoja/etulevy Al PFP43A x366x2 Kosketussuoja/etulevy Al PFP63A x566x2 Kosketussuoja/etulevy Al PFP64A x566x2 Cubo P putoamissuoja Mitat l x k x s Putoamissuoja 300mm PEE x250x2 Putoamissuoja 400mm PEE x360x2 Cubo P N- ja PE-kiskot N- ja PE-kisko KN N-ja PE-kiskot. 300mm sivulle KN N-ja PE-kiskot. 300mm sivulle KN N-ja PE-kiskot. 400mm sivulle KN N-ja PE-kiskot. 400mm sivulle KN N-ja PE-kiskot. 400mm sivulle KN Cubo P-laipat Peitelaippa PCP * Peitelaippa PCP Aihiolaippa PKOP Cubo P-aihiolaippa, täyd. sett PKOP Cubo P-aihiolaippa, täyd. sett PMP Cubo P-aihiolaippa, täyd. sett PMP Cubo P-adapterilaippa, täyd.se PSFS Cubo P-adapterilaippa, täyd.se PSFS Keskukset ja kotelot varastossa *

145 Cubo P kaapelinpäätteet Kaapelinpääte Cubo P:lle PCE Kaapelinpääte Cubo P:lle PK Kaapelinpääte Cubo P:lle PCE Kaapelinpääte Cubo P:lle PCE Kaapelinpääte Cubo P:lle PCE Kaapelinpääte Cubo P:lle PK69T Muut Cubo P tarvikkeet Cubo P-laippojen lukitustappi PFPL Cubo P-laippojen lukitustappi POT Saranapari PHI Korotuskehys C-laipalle PSFSC KESTOMUOVISET MODUULIKOTELOT Cubo R -moduulikotelot, Pk-aihiot, polykarbonaatti Ensto Cubo R -sarjan moduulikoteloita on saatavilla sileäsivuisina tai aukkoaihioilla varustettuina. Kotelot on varustettu saranoiduilla ikkunoilla. Mitat l x k x s Kotelo Cubo R 2-mod.polykarb. RPCK G/2M x125x100 Kotelo Cubo R 4-mod.polykarb. RPCK G/4M x125x100 Kotelo Cubo R 6-mod.polykarb. RPCK131808G/6M x175x100 Kotelo Cubo R 10-mod.polykarb. RPCK G/10M x250x Cubo R -moduulikotelot, sileät sivut, ABS Ensto Cubo R -sarjan moduulikoteloita on saatavilla sileäsivuisina tai aukkoaihioilla varustettuina. Kotelot on varustettu saranoiduilla ikkunoilla. Mitat l x k x s Kotelo Cubo R 2-mod RABP081308G/2M x125x100 Kotelo Cubo R 4-mod RABP131308G/4M x125x100 Kotelo Cubo R 6-mod RABP131808G/6M x175x100 Kotelo Cubo R 10-mod RABP182508G/10M x250x Cubo R -moduulikotelot, metriset aihiot, polykarbonaatti Ensto Cubo R -sarjan moduulikoteloita on saatavilla sileäsivuisina tai aukkoaihioilla varustettuina. Kotelot on varustettu savunharmailla saranoiduilla ikkunoilla. Koteloissa on esiasennetut DIN-kiskot, DIN-kiskoprofiilit ja N/PE-kiskot. Mitat l x k x s Kotelo Cubo R 1x12-mod RPCM33DS.12MT x300x132 Kotelo Cubo R 2x12-mod RPCM34DS.24MT x400x132 Kotelo Cubo R 3x12-mod RPCM36DS.36MT x600x Keskukset ja kotelot 145

146 Cubo R -moduulikotelot, sileät sivut, polykarbonaatti Ensto Cubo R -sarjan moduulikoteloita on saatavilla sileäsivuisina tai aukkoaihioilla varustettuina. Kotelot on varustettu savunharmailla saranoiduilla ikkunoilla. Koteloissa on esiasennetut DIN-kiskot, DIN-kiskoprofiilit ja N/PE-kiskot Mitat l x k x s Kotelo Cubo R 1x12-mod RPCP33DS.12MT x300x132 Kotelo Cubo R 2x12-mod RPCP34DS.24MT x400x132 Kotelo Cubo R 3x12-mod RPCP36DS.36MT x600x132 Cubo R -moduulikotelot, laippa-aihiot, polykarbonaatti Ensto Cubo R -sarjan moduulikoteloita on saatavilla sileäsivuisina tai aukkoaihioilla varustettuina. Kotelot on varustettu savunharmailla saranoiduilla ikkunoilla. Koteloissa on esiasennetut DIN-kiskot, DIN-kiskoprofiilit ja N/PE-kiskot Mitat l x k x s Kotelo Cubo R 2x12-mod RPCF34DS.24MT x400x132 Kotelo Cubo R 3x12-mod RPCF36DS.36MT x600x132 Cubo R -moduulikotelot, sileät sivut, ABS Ensto Cubo R -sarjan moduulikoteloita on saatavilla sileäsivuisina tai aukkoaihioilla varustettuina. Kotelot on varustettu saranoiduilla ikkunoilla. Koteloissa on esiasennetut DIN-kiskot, DIN-kiskoprofiilit ja N/PE-kiskot Mitat l x k x s Kotelo Cubo R 1x12-mod RABP33DS.12MT x300x132 Kotelo Cubo R 2x12-mod RABP34DS.24MT x400x132 Kotelo Cubo R 3x12-mod RABP36DS.36MT x600x132 Cubelo, pieni moduulikotelo 11 moduulille, IP 30D, polykarbonaatti Cubelo 11 on pieni 11 moduulin kotelo. Se on tarkoitettu kuivien tilojen pienkeskuksille ja keskuslaajennuksiin. Kotelossa on vakiovarusteena luukku. Sopii joko pinta- tai uppoasennukseen Mitat l x k x s Moduulikotelo CUBELO * 222x210x95 Moduulikotelo 25A kytkimellä CUBELO11KS x210x95 POLYESTERIKOTELOT Cubo N -seinäkaappi, sileät sivut, polyesteri Ensto Cubo N -polyesteri seinäkaapit ovat sileäsivuisia. Näillä seinäkaapeilla on erinomainen lämpötilan-, UV:n ja kemikaalienkestävyys, hyvä iskunkestävyys ja tukeva rakenne, ja ne ovat halogeenivapaita. Mitat l x k x s Kaappi seinäasennus Cubo N NGRP x300x140 Kaappi seinäasennus Cubo N NGRP x400x200 Kaappi seinäasennus Cubo N NGRP x400x200 Kaappi seinäasennus Cubo N NGRP x500x200 Kaappi seinäasennus Cubo N NGRP x600x230 Kaappi seinäasennus Cubo N NGRP x600x230 Kaappi seinäasennus Cubo N NGRP x800x Keskukset ja kotelot varastossa *

147 Cubo N -seinäkaappi, sileät sivut, kahvalukituksella, polyesteri Ensto Cubo N -polyesteri seinäkaapit ovat sileäsivuisia kahvalukituksella. Näillä seinäkaapeilla on erinomainen lämpötilan-, UV:n ja kemikaalienkestävyys, hyvä iskunkestävyys ja tukeva rakenne, ja ne ovat halogeenivapaita. Mitat l x k x s Kaappi seinäasennus Cubo N NGRP304020P3SH x400x200 Kaappi seinäasennus Cubo N NGRP404020P3SH x400x200 Kaappi seinäasennus Cubo N NGRP405020P3SH x500x200 Kaappi seinäasennus Cubo N NGRP406023P3SH x600x230 Kaappi seinäasennus Cubo N NGRP506023P3SH x600x230 Kaappi seinäasennus Cubo N NGRP608030P3SH x800x Cubo N -seinäkaappi, sileät sivut, polyesteri, ikkunalla Ensto Cubo N -polyesteri seinäkaapit ovat ikkunallisia ja sileäsivuisia. Näillä seinäkaapeilla on erinomainen lämpötilan-, UV:n ja kemikaalienkestävyys, hyvä iskunkestävyys ja tukeva rakenne, ja ne ovat halogeenivapaita. Mitat l x k x s Kaappi seinäasennus Cubo N NGRW x300x140 Kaappi seinäasennus Cubo N NGRW x400x200 Kaappi seinäasennus Cubo N NGRW x400x200 Kaappi seinäasennus Cubo N NGRW x500x200 Kaappi seinäasennus Cubo N NGRW x600x230 Kaappi seinäasennus Cubo N NGRW x600x230 Kaappi seinäasennus Cubo N NGRW x800x TARVIKKEET CUBO N-SEINÄKAAPEILLE Asennuslevyt Asennuslevyt, GRP Asennuslevy Cubo N NGRMP Asennuslevy Cubo N NGRMP Asennuslevy Cubo N NGRMP Asennuslevy Cubo N NGRMP Asennuslevy Cubo N NGRMP Asennuslevy Cubo N NGRMP Asennuslevy Cubo N NGRMP Asennuslevyt, galvanoitu teräs Asennuslevy Cubo N NMP Asennuslevy Cubo N NMP Asennuslevy Cubo N NMP Asennuslevy Cubo N NMP Asennuslevy Cubo N NMP Asennuslevy Cubo N NMP Asennuslevy Cubo N NMP Sisäovet Sisäovipaneeli P Cubo N NID Sisäovipaneeli P Cubo N NID Sisäovipaneeli P Cubo N NID Sisäovipaneeli P Cubo N NID Sisäovipaneeli P Cubo N NID Sisäovipaneeli P Cubo N NID Keskukset ja kotelot 147

148 DIN-asennusalustat DIN-asennuskisko Cubo N NMC DIN-asennuskisko Cubo N NMC DIN-asennuskisko Cubo N NMC DIN-asennuskisko Cubo N NMC DIN-asennuskisko Cubo N NMC DIN-asennuskisko Cubo N NMC Muut tarvikkeet Seinäasennussarja Cubo N NFL Lukko Cubo N NKL Adapteri Cubo N NPD TERÄSKOTELOT Cubo E -seinäkaapit, laippa-aukot, maalattu teräs Polyesterimaalatusta teräksestä valmistetut Ensto Cubo E -seinäkaapit on varustettu laipoilla. Tuotepakettiin kuuluu asennuslevy, laippa-aukon peitelevy ja DIN 3 -avain. IP66 (kaksiovisena IP55) Teräskotelo maal. 200x300x150 EFEF203015A RAL * Teräskotelo maal. 300x200x150 EFEF302015A RAL Teräskotelo maal. 300x300x150 EFEF303015A RAL Teräskotelo maal. 300x300x200 EFEF303020A RAL Teräskotelo maal. 300x400x200 EFEF304020A RAL * Teräskotelo maal. 400x300x150 EFEF403015A RAL Teräskotelo maal. 400x300x200 EFEF403020A RAL Teräskotelo maal. 400x400x200 EFEF404020A RAL Teräskotelo maal. 400x400x300 EFEF404030A RAL Teräskotelo maal. 400x500x200 EFEF405020A RAL Teräskotelo maal. 400x600x200 EFEF406020A RAL * Teräskotelo maal. 400x600x300 EFEF406030A RAL Teräskotelo maal. 500x500x200 EFEF505020A RAL Teräskotelo maal. 500x500x300 EFEF505030A RAL Teräskotelo maal. 500x600x300 EFEF506030A RAL Teräskotelo maal. 600x400x200 EFEF604020A RAL Teräskotelo maal. 600x400x300 EFEF604030A RAL Teräskotelo maal. 600x600x200 EFEF606020A RAL Teräskotelo maal. 600x600x300 EFEF606030A RAL Teräskotelo maal. 600x800x200 EFEF608020A RAL Teräskotelo maal. 600x800x300 EFEF608030A RAL Teräskotelo maal. 600x1000x300 EFEF A RAL Teräskotelo maal. 600x1200x300 EFEF A RAL Teräskotelo maal. 800x600x300 EFEF806030A RAL Teräskotelo maal. 800x800x200 EFEF808020A RAL Teräskotelo maal. 800x800x300 EFEF808030A RAL Teräskotelo maal. 800x1000x300 EFEF A RAL Teräskotelo maal. 800x1200x300 EFEF A RAL Teräskotelo maal. 1000x800x300 EFEF A RAL Teräskotelo maal.1000x1000x300 EFEF A RAL Teräskotelo maal.1000x1200x300 EFEF A RAL Teräskot.maal.2 ov 800x800x300 EFEF808030DA RAL Teräsk.maal.2 ov 800x1000x300 EFEF DA RAL Teräsk.maal.2 ov 1000x1000x300 EFEF DA RAL Teräskot.maal.2 ov 800x800x300 EFEF DA RAL Keskukset ja kotelot varastossa *

149 Cubo E -seinäkaapit, sileät sivut, ruostumaton teräs Ruostumattomasta teräksestä (AISI 304) valmistetut Ensto Cubo E -kaapit ovat sileäsivuisia. Tuotepakettiin kuuluu asennuslevy ja DIN 3 -avain. IP66 (kaksiovisena IP55). Mitat l x k x s Kytkentäkaappi,ruostuma.teräs ESSP CUBO E x300x150 Kytkentäkaappi,ruostuma.teräs ESSP CUBO E x200x150 Kytkentäkaappi,ruostuma.teräs ESSP CUBO E x300x150 Kytkentäkaappi,ruostuma.teräs ESSP CUBO E x300x200 Kytkentäkaappi,ruostuma.teräs ESSP CUBO E x400x200 Kytkentäkaappi,ruostuma.teräs ESSP CUBO E x300x150 Kytkentäkaappi,ruostuma.teräs ESSP CUBO E x300x200 Kytkentäkaappi,ruostuma.teräs ESSP CUBO E x400x200 Kytkentäkaappi,ruostuma.teräs ESSP CUBO E x400x300 Kytkentäkaappi,ruostuma.teräs ESSP CUBO E x500x200 Kytkentäkaappi,ruostuma.teräs ESSP CUBO E x600x200 Kytkentäkaappi,ruostuma.teräs ESSP CUBO E x600x300 Kytkentäkaappi,ruostuma.teräs ESSP CUBO E x500x200 Kytkentäkaappi,ruostuma.teräs ESSP CUBO E x500x300 Kytkentäkaappi,ruostuma.teräs ESSP CUBO E x600x300 Kytkentäkaappi,ruostuma.teräs ESSP CUBO E x400x200 Kytkentäkaappi,ruostuma.teräs ESSP CUBO E x400x300 Kytkentäkaappi,ruostuma.teräs ESSP CUBO E x600x200 Kytkentäkaappi,ruostuma.teräs ESSP CUBO E x600x300 Kytkentäkaappi,ruostuma.teräs ESSP CUBO E x800x200 Kytkentäkaappi,ruostuma.teräs ESSP CUBO E x800x300 Kytkentäkaappi,ruostuma.teräs ESSP CUBO E x1000x300 Kytkentäkaappi,ruostuma.teräs ESSP CUBO E x1200x300 Kytkentäkaappi,ruostuma.teräs ESSP CUBO E x600x300 Kytkentäkaappi,ruostuma.teräs ESSP CUBO E x800x200 Kytkentäkaappi,ruostuma.teräs ESSP CUBO E x800x300 Kytkentäkaappi,ruostuma.teräs ESSP CUBO E x1000x300 Kytkentäkaappi,ruostuma.teräs ESSP CUBO E x1200x300 Kytkentäkaappi,ruostuma.teräs ESSP CUBO E x800x300 Kytkentäkaappi,ruostuma.teräs ESSP CUBO E x1000x300 Kytkentäkaappi,ruostuma.teräs ESSP CUBO E x1200x300 Kytkentäkaappi,ruostuma.teräs ESSP808030D CUBO E x800x300 Kytkentäkaappi,ruostuma.teräs ESSP D CUBO E x1000x300 Kytkentäkaappi,ruostuma.teräs ESSP D CUBO E x1000x300 Kytkentäkaappi,ruostuma.teräs ESSP D CUBO E x1200x Cubo EO -seinäkaapit, laippa-aihiot, maalattu teräs Ensto Cubo EO -seinäkaapit on valmistettu polyesterimaalatusta teräksestä. Kaapeissa on laippa-aihiot neljällä sivulla. Tuotepakettiin kuuluu asennuslevy. Teräskotelo maal.190x280x138mm EOJ192814A RAL * Teräskotelo maal.190x280x193mm EOJ192819A RAL * Teräskotelo maal.190x240x138mm EOK192414A RAL * Teräskotelo maal.240x280x138mm EOL242814A RAL * Teräskotelo maal.190x380x138mm EOM193814A RAL Teräskotelo maal.190x380x193mm EOM193819A RAL Teräskotelo maal.280x280x138mm EOO282814A RAL * Teräskotelo maal.280x280x193mm EOO282819A RAL * Teräskotelo maal.280x380x138mm EOP283814A RAL * Teräskotelo maal.280x380x193mm EOP283819A RAL * Teräskotelo maal.380x380x138mm EOR383814A RAL * Teräskotelo maal.380x380x193mm EOR383819A RAL * Teräskotelo maal.280x590x138mm EOT285614A RAL Teräskotelo maal.280x560x193mm EOT285619A RAL Teräskotelo maal.380x560x138mm EOU385614A RAL * Teräskotelo maal.380x560x193mm EOU385619A RAL * Teräskotelo maal.380x560x248mm EOU385625A RAL * Teräskotelo maal.480x480x248mm EOY484825A RAL * Keskukset ja kotelot 149

150 Teräskotelo maal.380x840x193mm EOV388419A RAL Teräskotelo maal.380x840x248mm EOV388425A RAL Teräskotelo maal.480x760x248mm EOZ487625A RAL * Teräskotelo maal.480x960x248mm EOQ489625A RAL Cubo F -riviliitinkotelot, sileät sivut, maalattu teräs Ensto Cubo F -sarjaan kuuluu polyesterimaalatusta teräksestä valmistetut riviliitinkotelot, joissa on sileät sivut. Riviliitinkoteloissa on vakiona rei itetty tuki asennuslevylle tai DIN-kiskolle Mitat l x k x s Riviliitinkotelo 150x150x80 FFUP151508A TERÄS RAL x150x80 Riviliitinkotelo 200x200x80 FFUP202008A TERÄS RAL x200x80 Riviliitinkotelo 300x150x80 FFUP301508A TERÄS RAL x150x80 Riviliitinkotelo 300x200x80 FFUP302008A TERÄS RAL x200x80 Riviliitinkotelo 300x300x80 FFUP303008A TERÄS RAL x300x80 Riviliitinkotelo 400x200x80 FFUP402008A TERÄS RAL x200x80 Riviliitinkotelo 400x300x80 FFUP403008A TERÄS RAL x300x80 Riviliitinkotelo 400x400x80 FFUP404008A TERÄS RAL x400x80 Riviliitinkotelo 500x200x80 FFUP502008A TERÄS RAL x200x80 Riviliitinkotelo 500x300x80 FFUP503008A TERÄS RAL x300x80 Riviliitinkotelo 600x200x80 FFUP602008A TERÄS RAL x200x80 Riviliitinkotelo 600x300x80 FFUP603008A TERÄS RAL x300x80 Riviliitinkotelo 600x400x80 FFUP604008A TERÄS RAL x400x80 Riviliitinkotelo 800x200x80 FFUP802008A TERÄS RAL x200x80 Riviliitinkotelo 800x400x80 FFUP804008A TERÄS RAL x400x80 Riviliitinkotelo 150x150x120 FFUP151512A TERÄS RAL x150x120 Riviliitinkotelo 200x200x120 FFUP202012A TERÄS RAL x200x120 Riviliitinkotelo 300x150x120 FFUP301512A TERÄS RAL x150x120 Riviliitinkotelo 300x200x120 FFUP302012A TERÄS RAL x200x120 Riviliitinkotelo 300x300x120 FFUP303012A TERÄS RAL x300x120 Riviliitinkotelo 400x200x120 FFUP402012A TERÄS RAL x200x120 Riviliitinkotelo 400x300x120 FFUP403012A TERÄS RAL x300x120 Riviliitinkotelo 400x400x120 FFUP404012A TERÄS RAL x400x120 Riviliitinkotelo 500x200x120 FFUP502012A TERÄS RAL x200x120 Riviliitinkotelo 500x300x120 FFUP503012A TERÄS RAL x300x120 Riviliitinkotelo 600x200x120 FFUP602012A TERÄS RAL x200x120 Riviliitinkotelo 600x300x120 FFUP603012A TERÄS RAL x300x120 Riviliitinkotelo 600x400x120 FFUP604012A TERÄS RAL x400x120 Riviliitinkotelo 800x200x120 FFUP802012A TERÄS RAL x200x120 Riviliitinkotelo 800x400x120 FFUP804012A TERÄS RAL x400x120 Cubo F -riviliitinkotelot, sileät sivut, ruostumaton teräs Ensto Cubo F -sarjaan kuuluu ruostumattomasta teräksestä valmistetut riviliitinkotelot, joissa on sileät sivut. Riviliitinkoteloissa on vakiona rei itetty tuki asennuslevylle tai DIN-kiskolle Mitat l x k x s Riviliitinkot.ruostuma.teräs FSUP CUBO F x150x80 Riviliitinkot.ruostuma.teräs FSUP CUBO F x200x80 Riviliitinkot.ruostuma.teräs FSUP CUBO F x300x80 Riviliitinkot.ruostuma.teräs FSUP CUBO F x200x80 Riviliitinkot.ruostuma.teräs FSUP CUBO F x300x80 Riviliitinkot.ruostuma.teräs FSUP CUBO R x400x80 Riviliitinkot.ruostuma.teräs FSUP CUBO F x200x80 Riviliitinkot.ruostuma.teräs FSUP CUBO F x300x80 Riviliitinkot.ruostuma.teräs FSUP CUBO F x200x80 Riviliitinkot.ruostuma.teräs FSUP CUBO F x300x80 Riviliitinkot.ruostuma.teräs FSUP CUBO F x400x80 Riviliitinkot.ruostuma.teräs FSUP CUBO F x200x80 Riviliitinkot.ruostuma.teräs FSUP CUBO F x400x80 Riviliitinkot.ruostuma.teräs FSUP CUBO F x150x120 Riviliitinkot.ruostuma.teräs FSUP CUBO F x200x Keskukset ja kotelot varastossa *

151 Mitat l x k x s Riviliitinkot.ruostuma.teräs FSUP CUBO F x150x120 Riviliitinkot.ruostuma.teräs FSUP CUBO F x200x120 Riviliitinkot.ruostuma.teräs FSUP CUBO F x300x120 Riviliitinkot.ruostuma.teräs FSUP CUBO F x200x120 Riviliitinkot.ruostuma.teräs FSUP CUBO F x300x120 Riviliitinkot.ruostuma.teräs FSUP CUBO F x400x120 Riviliitinkot.ruostuma.teräs FSUP CUBO F x200x120 Riviliitinkot.ruostuma.teräs FSUP CUBO F x300x120 Riviliitinkot.ruostuma.teräs FSUP CUBO F x200x120 Riviliitinkot.ruostuma.teräs FSUP CUBO F x300x120 Riviliitinkot.ruostuma.teräs FSUP CUBO F x400x120 Riviliitinkot.ruostuma.teräs FSUP CUBO F x200x120 Riviliitinkot.ruostuma.teräs FSUP CUBO F x400x120 Cubo F -painonappikotelot Ensto Cubo F -sarjaan kuuluu ruostumattomasta teräksestä valmistettuja koteloja painonappiaukoituksella varustettuna. Sarjaan kuuluu kapeita ja tyylikkäitä koteloita neljässä eri koossa. Painikekotelo100x100x90 RST FSPB * Painikekotelo160x100x90 RST FSPB * Painikekotelo220x100x90 RST FSPB * Painikekotelo280x100x90 RST FSPB * Peitelevyt ja laipat Tuuletuslaippa koko C EVF2A RAL * Peitelaippa koko B ECF1A RAL Peitelaippa koko C ECF2A RAL TARVIKKEET CUBO E-SEINÄKAAPEILLE Asennuslevyt Asennuslevy EMP23 KUUMASINKITTY Asennuslevy EMP32 KUUMASINKITTY Asennuslevy EMP33 KUUMASINKITTY Asennuslevy EMP34 KUUMASINKITTY Asennuslevy EMP43 KUUMASINKITTY Asennuslevy EMP44 KUUMASINKITTY Keskukset ja kotelot 151

152 Asennuslevy EMP45 KUUMASINKITTY Asennuslevy EMP46 KUUMASINKITTY Asennuslevy EMP55 KUUMASINKITTY Asennuslevy EMP56 KUUMASINKITTY Asennuslevy EMP64 KUUMASINKITTY Asennuslevy EMP66 KUUMASINKITTY Asennuslevy EMP68 KUUMASINKITTY Asennuslevy EMP610 KUUMASINKITTY Asennuslevy EMP612 KUUMASINKITTY Asennuslevy EMP86 KUUMASINKITTY Asennuslevy EMP88 KUUMASINKITTY Asennuslevy EMP810 KUUMASINKITTY Asennuslevy EMP812 KUUMASINKITTY Asennuslevy EMP108 KUUMASINKITTY Asennuslevy EMP1010 KUUMASINKITTY Asennuslevy EMP1012 KUUMASINKITTY Sadekatot Sadekatto ERS2015A RAL Sadekatto ERS3015A RAL Sadekatto ERS4015A RAL Sadekatto ERS3020A RAL Sadekatto ERS4020A RAL Sadekatto ERS5020A RAL Sadekatto ERS6020A RAL Sadekatto ERS8020A RAL Sadekatto ERS4030A RAL Sadekatto ERS5030A RAL Sadekatto ERS6030A RAL Sadekatto ERS8030A RAL Sadekatto ERS10030A RAL Sadekatto ruostumaton teräs ERS2015B Sadekatto ruostumaton teräs ERS3015B Sadekatto ruostumaton teräs ERS4015B Sadekatto ruostumaton teräs ERS3021B Sadekatto ruostumaton teräs ERS4021B Sadekatto ruostumaton teräs ERS5021B Sadekatto ruostumaton teräs ERS6021B Sadekatto ruostumaton teräs ERS8021B Sadekatto ruostumaton teräs ERS4031B Sadekatto ruostumaton teräs ERS5031B Sadekatto ruostumaton teräs ERS6031B Sadekatto ruostumaton teräs ERS8031B Sadekatto ruostumaton teräs ERS10031B DIN-kiskojen asennusprofiilit DIN-kiskojen as.profiili ovi EDP DIN-kiskojen as.profiili ovi EDP DIN-kiskojen as.profiili ovi EDP DIN-kiskojen as.profiili ovi EDP DIN-kiskojen as.profiili ovi EDP DIN-kiskojen as.profiili ovi EDP DIN-kiskojen as.profiili ovi EDP DIN-kiskojen as.profiili ovi EDP DIN-kiskojen as.profii.alaosa EBP DIN-kiskojen as.profii.alaosa EBP DIN-kiskojen as.profii.alaosa EBP Keskukset ja kotelot varastossa *

153 DIN-kiskojen as.profii.alaosa EBP DIN-kiskojen as.profii.alaosa EBP DIN-kiskojen as.profii.alaosa EBP DIN-kiskojen as.profii.alaosa EBP DIN-kiskojen as.profii.alaosa EBP DIN-kiskot DIN-kisko L=35mm alaosille DR3520B DIN-kisko L=35mm alaosille DR3530B DIN-kisko L=35mm alaosille DR3540B DIN-kisko L=35mm alaosille DR3550B DIN-kisko L=35mm alaosille DR3560B DIN-kisko L=35mm alaosille DR3580B DIN-kisko L=35mm alaosille DR35100B DIN-kisko L=35mm ovelle DR3520D DIN-kisko L=35mm ovelle DR3530D DIN-kisko L=35mm ovelle DR3540D DIN-kisko L=35mm ovelle DR3550D DIN-kisko L=35mm ovelle DR3560D DIN-kisko L=35mm ovelle DR3580D DIN-kisko L=35mm ovelle DR35100D Muut tarvikkeet Kolmiolukko ED Lukko käsikahvalla ED10M Lukkosalpa sis.2 avainta EKL Käsikahva EH Oven aukipitolaite EDS * Maad.punos 2,5mm2 200mm pitkä EG200 Cu COBO E Kiinn.korva setti 20mm korkea EFFL2.20 CUBO E JA F Kiinn.korva setti 50mm korkea. EFFL2.50 CUBO E JA F Kiinnityskorvat, setti á. AISI EFLM Peitelevyt ja laipat Tuuletuslaippa koko C EVF2A RAL * Peitelaippa koko B ECF1A RAL Peitelaippa koko C ECF2A RAL Keskukset ja kotelot 153

154 TARVIKKEET CUBO EO-SEINÄKAAPEILLE Asennuslevyt Mitat l x k x s Asennuslevy 140x230x1,5 EOJ x230x1,5 Asennuslevy 140x190x1,5 EOK x190x1,5 Asennuslevy 190x230x1,5 EOL x230x1,5 Asennuslevy 140x330x1,5 EOM x330x1,5 Asennuslevy 230x230x1,5 EOO x230x1,5 Asennuslevy 230x330x1,5 EOP x330x1,5 Asennuslevy 330x330x1,5 EOR x330x1,5 Asennuslevy 230x510x1,5 EOT x510x1,5 Asennuslevy 330x510x1,5 EOU x510x1,5 Asennuslevy 330x510x2,5 EOU x510x2,5 Asennuslevy 430x430x1,5 EOY x430x1,5 Asennuslevy 330x790x1,5 EOV x790x1,5 Asennuslevy 330x790x2,5 EOV x790x2,5 Asennuslevy 430x710x1,5 EOZ x710x1,5 Asennuslevy 430x710x2,5 EOZ x710x2,5 Asennuslevy 430x910x1,5 EOQ x910x1,5 Asennuslevy 430x910x2,5 EOQ x910x2,5 Lukitustarvikkeet Käsisalpa EO * Työkalusalvan lukituslaite EO Käsisalpa lukituslaitteella EO Työkalusalvan akseli EO Laippatarvikkeet Laipan tiivistepakkaus B EO * Laipan tiivistepakkaus C EO * Kierrelevy EO Muut tarvikkeet Seinäkiinnike 20mm, setti EOFL * Seinäkiinnike 50mm, setti EOFL Keskukset ja kotelot varastossa *

155 Tarvikkeet Cubo F -riviliitinkoteloille Mitat l x k x s Asennuslevy galv.teräs FMP x100x2 Asennuslevy galv.teräs FMP x150x2 Asennuslevy FMP3015 KUUMASINKITTY x100x2 Asennuslevy FMP3020 KUUMASINKITTY x150x2 Asennuslevy galv.teräs FMP x250x2 Asennuslevy FMP4020 KUUMASINKITTY x150x2 Asennuslevy FMP4030 KUUMASINKITTY x250x2 Asennuslevy galv.teräs FMP x350x2 Asennuslevy FMP5020 KUUMASINKITTY x150x2 Asennuslevy FMP5030 KUUMASINKITTY x250x2 Asennuslevy FMP6020 KUUMASINKITTY x150x2 Asennuslevy FMP6030 KUUMASINKITTY x250x2 Asennuslevy FMP6040 KUUMASINKITTY x350x2 Asennuslevy FMP8020 KUUMASINKITTY x150x2 Asennuslevy FMP8040 KUUMASINKITTY x350x2 DIN-kisko L=35mm 150mm DR x140x7,3 DIN-kisko L=35mm 200mm DR x190x7,3 DIN-kisko L=35mm 300mm DR x290x7,3 DIN-kisko L=35mm 400mm DR x390x7,3 DIN-kisko L=35mm 500mm DR x490x7,3 DIN-kisko L=35mm 600mm DR x590x7,3 DIN-kisko L=35mm 800mm DR x790x7,3 Saranapari FHI2 RUOSTUMATON Kiinnityskorvakepakkaus FFL1 15mm (4kpl setti) Kiinnityskorvakepakkaus RST FFL2 15mm (4kpl setti) * ALUMIINIKOTELOT Cubo H -kotelo, sileät sivut, alumiini Ensto Cubo H -alumiinikotelot ovat sileäsivuisia. Kotelot ovat kierrätettäviä ja kevyitä. Niillä on hyvä liuottimien kestävyys, laaja lämpötilankestävyysalue ja erinomainen korroosionkestävyys. Mitat l x k x s Alumiinikotelo 45x50x30mm HALP CUBO H Alumiinikotelo 64x58x34mm HALP CUBO H Alumiinikotelo 64x98x35mm HALP CUBO H Alumiinikotelo 64x150x35mm HALP CUBO H Alumiinikotelo 80x75x57,5mm HALP CUBO H Alumiinikotelo 80x125x58mm HALP CUBO H Alumiinikotelo 80x125x125mm HALP CUBO H Alumiinikotelo 80x175x58mm HALP CUBO H x175x57 Alumiinikotelo 80x250x57,5mm HALP CUBO H Alumiinikotelo 120x122x82mm HALP CUBO H Alumiinikotelo 120x122x92mm HALP CUBO H Alumiinikotelo 120x220x81,5mm HALP CUBO H Alumiinikotelo 120x220x91mm HALP CUBO H * Alumiinikotelo 121x360x81mm HALP CUBO H Alumiinikotelo 160x160x92mm HALP CUBO H Alumiinikotelo 160x260x91mm HALP CUBO H Alumiinikotelo 160x350x91mm HALP CUBO H Alumiinikotelo 160x562x92mm HALP CUBO H Alumiinikotelo 202x232x111mm HALP CUBO H Alumiinikotelo 200x230x181mm HALP CUBO H Alumiinikotelo 230x280x111mm HALP CUBO H Alumiinikotelo 230x330x110mm HALP CUBO H Alumiinikotelo 234x335x182mm HALP CUBO H Al-kotelo 230x400,5x111,5mm HALP CUBO H Alumiinikotelo 230x600x114mm HALP CUBO H Alumiinikotelo 310x403x111,5mm HALP CUBO H Keskukset ja kotelot 155

156 Mitat l x k x s Alumiinikotelo 310x403x181,5mm HALP CUBO H Alumiinikotelo 310x601x112mm HALP CUBO H Alumiinikotelo 310x601x180mm HALP CUBO H Tarvikkeet Ensto Cubo H -koteloille Asennuslevy 68x64x1,5mm HMP0808B CUBO H Asennuslevy 68x113x1,5mm HMP0813B CUBO H Asennuslevy 68x164x1,5mm HMP0818B CUBO H Asennuslevy 108x110x1,5mm HMP1212B CUBO H Asennuslevy 108x207x1,5mm HMP1222B CUBO H Asennuslevy 108x346x1,5mm HMP1236B CUBO H Asennuslevy 144x147x1,5mm HMP1616B CUBO H Asennuslevy 143x246x1,5mm HMP1626B CUBO H Asennuslevy 147x344x1,5mm HMP1636B CUBO H Asennuslevy 144x544x2,5mm HMP1656B CUBO H Asennuslevy 214x184x1,5mm HMP2023B CUBO H Asennuslevy 214x264x1,5mm HMP2328B CUBO H Asennuslevy 214x314x1,5mm HMP2333B CUBO H Asennuslevy 214x385x1,5mm HMP2340B CUBO H Asennuslevy 214x585x1,5mm HMP2360B CUBO H Asennuslevy 293x385x1,5mm HMP3140B CUBO H Asennuslevy 293x585x2,5mm HMP3160B CUBO H DIN-kisko 15x85mm DR CUBO H DIN-kisko 15x135mm DR CUBO H DIN-kisko 15x63mm DR H CUBO H DIN-kisko 15x110mm DR CUBO H DIN-kisko 15x160mm DR CUBO H DIN-kisko 15x238mm DR CUBO H DIN-kisko 35x105mm DR CUBO H DIN-kisko 35x205mm DR CUBO H DIN-kisko 35x345mm DR35.12/1636 CUBO H DIN-kisko 35x145mm DR CUBO H DIN-kisko 35x245mm DR CUBO H DIN-kisko 35x545mm DR CUBO H DIN-kisko 35x185mm DR CUBO H DIN-kisko 35x265mm DR CUBO H DIN-kisko 35x315mm DR CUBO H DIN-kisko 35x385mm DR35.23/3140 CUBO H DIN-kisko 35x580mm DR35.23/3160 CUBO H Keskukset ja kotelot varastossa *

157 KOTELOSETIT Cubo S Snro Tuote Ensto Cubo S1 Ensto Cubo S2 Ensto Cubo S3 Lajimerkki SPCM G 001 SPCM G 002 SPCM G 003 Pakettiin sisältyvät komponentit Kotelo Ensto Cubo S 1 kpl (SPCM G) 1 kpl (SPCM G) 1 kpl (SPCM G) Kansiruuvit 4 kpl 4 kpl 4 kpl Asennusruuvit 4 kpl 4 kpl 4 kpl Holkkitiiviste vedonpoistolla M16 2 kpl (KTM 24.16) - - Holkkitiiviste vedonpoistolla M20 2 kpl (KTM 24.20) 2 kpl (KTM 24.20) 2 kpl (KTM 24.20) Holkkitiiviste - 2 kpl (KTM 24.25) 2 kpl (KTM 24.25) Vastamutteri M16 2 kpl (PMR ) - - Vastamutteri M20 2 kpl (PMR ) 2 kpl (PMR ) 2 kpl (PMR ) Vastamutteri M25 1 kpl (PMR ) 3 kpl (PMR ) 3 kpl (PMR ) Sulkutulppa M25 1 kpl (PMR ) 1 kpl (PMR ) 1 kpl (PMR ) Kiinnityskorvapakkaus 1 kpl (SFL1) 1 kpl (SFL1) 1 kpl (SFL1) Asennuslevy 1 kpl (SMP 1313) 1 kpl (SMP 1318) 1 kpl (SMP 1825) Mitat l x k x s Cubo S1 SPCM131308G * 125x125x75 Cubo S2 SPCM131808G * 125x175x75 Cubo S3 SPCM182515G * 175x250x Cubo W Snro Tuote Ensto Cubo W1 Ensto Cubo W2 Lajimerkki WPCJ G 001 WPCF G 002 Pakettiin sisältyvät komponentit Kotelo Ensto Cubo W 1 kpl (WPCJ G) 1 kpl (WPCF G) Asennusruuvit 4 kpl 4 kpl Tiivistelaipat 2 kpl (F2202) 2 kpl (F2202) Laipan ruuvipakkaus 2 kpl (F2SS20) 2 kpl (F2SS20) Reunatuki 2 kpl (PMR 1857) 2 kpl (PMR 1857) Kiinnityskorvapakkaus 1 kpl (OFL1) 1 kpl (OFL1) Asennuslevy 1 kpl (OMP 3030) 1 kpl (PMP 3040) Lisätarvikkeet Kosketussuojalevy ja hissipala OFP 33 OFP 34 Snro Mitat l x k x s Cubo W1 asennusvalmis kotelo WPCJ303013G * 300x300x132 Cubo W2 asennusvalmis kotelo WPCF304013G x400x132 Keskukset ja kotelot 157

158 Cubo R Snro Tuote Ensto Cubo R1, 12 moduulille Ensto Cubo R2, 24 moduulille Lajimerkki RPCF 3313 DS 001 RPCF 3413 DS Pakettiin sisältyvät komponentit Kotelo Ensto Cubo R (alaosa) 1 kpl (CPCF G) 1 kpl (CPCF G) Savunharmaa kojekansi 1 kpl 1 kpl Kansiruuvit 4 kpl 4 kpl Tiivistelaipat 2 kpl (F2202) 2 kpl (F2202) Laipan ruuvipakkaus 2 kpl (F2SS20) 2 kpl (F2SS20) Laippa / reunatuki 2 kpl (PMR 1857) 2 kpl (PMR 1857) Kiinnityskorvapakkaus 1 kpl (OFL1) 1 kpl (OFL1) Asennuskisko DIN 35 cm, 26 cm 1 kpl 2 kpl Korostusprofiili, 14 mm 2 kpl (PRE 3.14) 2 kpl (PRE 4.14) Asennusruuvit 2 kpl 4 kpl Peitelevy DIN-aukolle 1 kpl (CP220) 1 kpl (CP220) N/PE-kisko 1 kpl (KN ) 1 kpl N-kisko (KN ) 1 kpl PE-kisko (KN ). Mitat l x k x s Cubo R1 12 moduul. RPCF3313DS x300x132 Cubo R2 24 moduul. RPCF3413DS x400x132 Cubo C Mitat l x k x s Asennusvalmiskotelo Cubo C1 CPCF303013G * 300x300x132 Asennusvalmiskotelo Cubo C2 CPCF304013G YLEISET KOTELOTARVIKKEET Tolppakiinnikkeet Ensto Cubo koteloiden lisätarvike. Soveltuu mm leveään koteloon. Tolppakiinnike on suunniteltu kiinnittämään turvallisesti tolppaan sekä Ensto Cubo -metalli- että -muovikotelot. Tolppakiinnike sisältää kiinnityskiskot tai -levyn, letkusiteet sekä tarvittavat ruuvit. Tolpan halkaisija voi vaihdella 40 ja 140 mm välillä. Setit kahdella kiskolla Pylväsasennuspakkaus 2 kiskoa PMB20,200mm kotelolle Pylväsasennuspakkaus 2 kiskoa PMB,250mm kotelolle Pylväsasennuspakkaus 2 kiskoa PMB,300mm kotelolle Pylväsasennuspakkaus 2 kiskoa PMB40,400mm kotelolle Pylväsasennuspakkaus 2 kiskoa PMB,500mm kotelolle Pylväsasennuspakkaus 2 kiskoa PMB,600mm kotelolle Setit asennuslevyllä Pylväsasennuspakkaus levyllä PMB1515,150mm kotelolle Pylväsasennuspakkaus 2 kiskoa PMB,200mm kotelolle Keskukset ja kotelot varastossa *

159 Laipat ja laippatarvikkeet Holkkitiiv.laippa, B-koko F Holkkitiiv.laippa, B-koko F Holkkitiiv.laippa, B-koko F Holkkitiiv.laippa 4*21+6*16 F Holkkitiiv.laippa3*29+6*16 F Holkkitiiv.laippa3*36+6*16 F Holkkitiiv.laippa 3*16 Cubo C F Holkkitiiv.laippa19*16 Cubo C F Holkkitiiv.laippa, C-koko F Holkkitiiv.laippa, C-koko F Holkkitiiv.laippa, C-koko F Holkkitiiv.laippa, C-koko F Holkkitiiv.laippa, C-koko F Aihiolaippa 7*11+7*9/16 Cubo F Aihiolaippa, C-koko F Aihiolaippa, C-koko F Aihiolaippa, C-koko F Aihiolaippa, C-koko F Aihiolaippa, C-koko F Kalvotiivistelaippa Cubo C 1 F x7-30mm KAAPELILLE Kalvotiivistelaippa Cubo C 2 F x5-26mm KAAPELILLE * Kalvotiivistelaippa Cubo C 3 F x5-26mm KAAPELILLE Kalvotiivistelaippa cubo C 4 F x24-60mm KAAPELILLE Kalvotiivistelaippa Cubo C 1 F x21+4x15mm Kalvotiivistelaippa Cubo C 1 F x16+6x13mm Kalvotiivistelaippa Cubo C 2 F X30+6x18+16x14mm Kalvotiivistelaippa Cubo C 2 F x18+24x14mm Kaapelinpääte, C-koko F2CE Korotuskehys C-laipalle, 50mm F2C50E Laippatiiviste Cubo C F1 G Laippatiiviste Cubo C F2 G Laipparuuvipakk. B1 F1SS Laipparuuvipakk.C2 M8x20 F2SS Laipparuuvipakkaus C-koko F2SS20L Laipan kiinnityssarja F2PA Laipan tukirima Cubo C PMR Laippa/reunatuki C-koon laippa PMR Multilaippa PMR331 C(II) * Laippa- ja holkkitiivistesetit Laippapakkaus F2202 F2202KIT * Kaapelipääte C-koko 27-66mm F2CE.1T Holkkit.pakkaus M KTM Holkkit.pakkaus M KTM Holkkit.pakkaus M KTM Yhdistämispakkaus F2GSS20T Saranaruuvi risti/ura(sis2kpl) OLSH Keskukset ja kotelot 159

160 Kojekannet Kojekansi 2-mod IP65 VMA Kojekansi 4-mod IP65 VMA Kojekansi 6-mod IP65 VMA Kojekansi 8-mod IP65 VMA Kojekansi 10-mod IP65 VMA Kojekansi 12-mod IP65 VMA Valoaukko 113x153mm VMA Tuuletusventtiilit Tuuletusventtiilit IP34 VDRI Tuuletusventtiilit IP44 VDRI Tuuletusventtiili BPA10H Kondenssivesitulppa IP44 mu DWP Korotusholkit Korotusholkit L=2,5mm Al PSK Korotusholkit L=5,0mm Al PSK Korotusholkit L=8,5mm Al PSK Korotusholkit L=10,0mm Al PSK Korotusholkit L=12,0mm Al PSK Korotusholkit L=15,0mm Al PSK Korotusholkit L=20,0mm Al PSK Korotusholkit L=25,0mm Al PSK Korotusholkit L=30,0mm Al PSK Korotusholkit L=35,0mm Al PSK Korotusholkit L=40,0mm Al PSK Korotusholkit L=45,0mm Al PSK Korotusholkit L=50,0mm Al PSK Muut tarvikkeet Keskusnysä putketon PMR * Johdotustulpat 16mm PMR Johdotustulpat 20mm PMR Johdotustulpat 25mm PMR Johdotustulpat 32mm PMR kwh-mittarin johd.aukon suoja PMR Vetonuppi sormisuojalevylle PMR * Peitelevy 45mm DIN-aukkoon PME Salpa muovinen KY Kolmioväännin KY * Kolmioavain lukittava KY Kolmioavain lukittava ST80/U Kotelosalpa,sulkuväli 18mm KY * KWh-mitt. kiinn.ruuvi KY * Sinetöimisruuvi PTK * Sinetöintiruuvi M4x16/22mm Ms PTK Sinetöintiruuvi M4x20/25mm Ms PTK Sinetöintiruuvi PLE152 F 4.2x * 160 Keskukset ja kotelot varastossa *

161 KOTELOIDUT LIITTIMET Cubo T Snro Tuote Ensto Cubo T1 Ensto Cubo T2 Cu 12 x 6 mm² Al/Cu 5 x 6-35 mm² Ensto Cubo T3 Al/Cu 5 x mm² Ensto Cubo T4 Al/Cu 2x(5x16-70) mm² Ensto Cubo T5 Al/Cu 2x(5x35-150) mm² Lajimerkki TPM G 001 TPCF G 002 TPCF G 003 TPCF G 004 TPCF G 005 Pakettiin sisältyvät komponentit Kotelo Ensto Cubo SPCM G CPCF G CPCF G CPCF G CPCF G Kansiruuvit 4 kpl 4 kpl 4 kpl 4 kpl 4 kpl Holkkitiiviste ja vastamutterit 2 kpl M16 2 kpl M20 2 kpl M Sulkutulppa 1 kpl M Tiivistelaippa - 2 kpl (F1201) 2 kpl (F2204) 2 kpl (F2204) 2 kpl (F2204) Laippa/reunatuki kpl (PMR 1857) 2 kpl (PMR 1857) 2 kpl (PMR 1857) Ruuvipakkaus - 2 kpl (F1SS20) 2 kpl (F2SS20) 2 kpl (F2SS20) 2 kpl (F1SS20) Kiinnityskorvapakkaus 1 kpl (SFL1) 1 kpl (OFL1) 1 kpl (OFL1) 1 kpl (OFL1) 1 kpl (OFL1) Asennuskisko/-levy 1 kpl DIN15 kisko, 13 cm 1 kpl DIN35 kisko, 16 cm 1 kpl DIN35 kisko, 26 cm 1 kpl DIN35 kisko, 26 cm Asennusruuvit 2 kpl 2 kpl 2 kpl 2 kpl 4 kpl Päätypidin 2 kpl (KRL8) 2 kpl (KRL2) 2 kpl (KRL2) - - Liittimet 1 kpl 12-napainen harmaa 1 kpl 3-nap. harmaa 1 kpl sininen 1 kpl keltavihreä 3 kpl harmaa 1 kpl sininen 1 kpl keltavihreä - - Haaroitusliittimet kpl harmaa 1 kpl sininen 1 kpl keltavihreä 1 kpl levy, 30x40 cm 3 kpl harmaa 1 kpl sininen 1 kpl keltavihreä Rinnanliitin 2 kpl 3-napainen Merkintä 1-12 L1, L2, L3 L1, L2, L3 L1, L2, L3 L1, L2, L Lisätarvikkeet Vedonpoistin yhdelle kaapelille Vedonpoistin kahdelle kaapelille - - KJ KJ KJ KJ KJ Mitat l x k x s Cubo T1 Cu12x6mm2 TPM131308G * 125x125x75 Cubo T2 Al/Cu5x6-35mm2 TPCF203013G * 200x300x132 Cubo T3 Al/Cu5x16-95mm2 TPCF304013G * 300x400x132 Cubo T4 Al/Cu2x(5x16-70) TPCF304013G * 300x400x132 Cubo T5 Al/Cu2x(5x35-150) TPCF306013G * 300x600x132 Keskukset ja kotelot 161

162 HENSEL AUTOMAATIOKOTELOT KV-automaattikotelot Materiaali termomuovia, harmaa RAL 7035, kansi kirkasta muovia kotelointiluokka IP65 / IP54. Integroidut joustavat kalvotiivisteet kaapelien sisäänvientiä varten, PE- ja N-liittimet Cu:lle. Kaapelin sisäänvientitilan suoja, mitoitusjännite AC 400 V, laiteaukko suurennettavissa. Valmius pikakiinnityksellä varustettujen laitteiden asentamiseksi 35 mm:n DIN-kiskolle Pakkaus Yksikkö Kotelossa 3-9 jakoyksikköä Moduulikotelo IP65 KV 9103 MOD.1x * 1 kpl Moduulikotelo IP65 KV 9104 MOD.1x4, * 1 kpl Moduulikotelo IP65 KV 9106 MOD.1x * 1 kpl Moduulikotelo IP65 KV 9109 MOD.1x * 1 kpl Kotelossa jakoyksikköä Mod.kotelo IP54(ilman N/PE) KV 1618 MOD.1x kpl Mod.kotelo IP54(ilman N/PE) KV 2624 MOD.2x kpl Mod.kotelo IP54(ilman N/PE) KV 2636 MOD. 2x kpl Mod.kotelo(ilman N/PE-kiskoa) KV 3636 MOD.3x12 IP kpl Mod.kotelo(ilman N/PE-kiskoa) KV 4648 MOD.4x12 IP kpl Mod.kotelo(ilman N/PE-kiskoa) KV 3654 MOD.3x18 IP kpl Moduulikotelo IP65 KV 9112 MOD.1x kpl Moduulikotelo IP65 KV 9118 MOD.1x kpl Moduulikotelo IP65 KV 9224 MOD.2x kpl Moduulikotelo IP65 KV 9236 MOD.2x kpl Moduulikotelo IP65 KV 9336 MOD.3x kpl Moduulikotelo IP65 KV 9448 MOD 4x kpl Moduulikotelo IP65 KV 9354 MOD.3x kpl Moduulikotelo IP54 KV 1503 MOD.1x * 1 kpl Moduulikotelo IP54 KV 1504 MOD.1x * 1 kpl Moduulikotelo IP54 KV 1506 MOD.1x * 1 kpl Moduulikotelo IP54 KV 1509 MOD.1x * 1 kpl Moduulikotelo IP54 KV 1512 MOD.1x * 1 kpl Moduulikotelo IP54 KV 1518 MOD.1x * 1 kpl Moduulikotelo IP54 KV 2524 MOD.2x * 1 kpl Moduulikotelo IP54 KV 2536 MOD.2x * 1 kpl Moduulikotelo IP54 KV 3536 MOD.3x * 1 kpl Moduulikotelo IP54 KV 4548 MOD.4x * 1 kpl Moduulikotelo IP54 KV 3554 MOD.3x * 1 kpl Lisätilakotelot jakoyksikköä Moduulikotelo IP65 KV 9220 MOD.1x12+AS.TILA * 1 kpl Moduulikotelo IP65 KV 9230 MOD.1x21+AS.TILA * 1 kpl Moduulikotelo IP65 KV 9330 MOD.2x12+AS.TILA * 1 kpl Moduulikotelo IP65 KV 9440 MOD.3x12+AS.TILA kpl Moduulikotelo IP65 KV 9350 MOD.2x18+AS.TILA * 1 kpl Keskukset ja kotelot KV-automaattikoteloiden lisätarvikkeet N/PE Kisko, ruuviliitin KV NP 12 2x25,10x4mm N/PE Kisko, jousiliitin KV FC 03 1x25,4x4mm N/PE Kisko, jousiliitin KV FC 04 2x25,4x4mm N/PE Kisko, jousiliitin KV FC 06 2x25,4x4mm N/PE Kisko, jousiliitin KV FC 09 2x25,8x4mm N/PE Kisko, jousiliitin KV FC 12 3x25,12x4mm * varastossa *

163 N/PE Kisko, jousiliitin KV FC 24 6x25,24x4mm N/PE Kisko, jousiliitin KV FC 18 4x25,16x4mm N/PE Kisko, jousiliitin KV FC 36 8x25,32x4mm Läpivientiholkki IP65 ENYBOARD AVS Läpivientiholkki IP54 ENYBOARD EVS Kansilukko ENYBOARD KV ES 3, lukko ja 2 avainta Sinetöintisarja ENYBOARD KV PL 3, KV-ja KG-keskuksiin Sinetöintisarja ENYBOARD KV PL 2, KV-ja KG-keskuksiin Enystar tyhjät moduulikotelot IP65 Savunharmaa ovi Asennuskotelo PC ENYSTAR FP 0100, 690Vac/dc, IP Asennuskotelo PC ENYSTAR FP 0210, 690Vac/dc, IP Asennuskotelo PC ENYSTAR FP 0310, 690Vac/dc, IP Asennuskotelo PC ENYSTAR FP 0400, 690Vac/dc, IP Harmaa ovi Asennuskotelo PC ENYSTAR FP 0230, 690Vac/dc, IP Asennuskotelo PC ENYSTAR FP 0330, 690Vac/dc, IP Asennuskotelo PC ENYSTAR FP 0420, 690Vac/dc, IP Enystar moduulikotelot modulia IP65 12 modulia Moduulikotelo pinta PC ENYSTAR FP 1101, 690Vac/dc, IP Moduulikotelo pinta PC ENYSTAR FP 1211, 690Vac/dc, IP modulia Moduulikotelo pinta PC ENYSTAR FP 1212, 690Vac/dc, IP modulia Moduulikotelo pinta PC ENYSTAR FP 1313, 690Vac/dc, IP modulia Moduulikotelo pinta PC ENYSTAR FP 1402, 690Vac/dc, IP Keskukset ja kotelot 163

164 Enystar kwh-mittarointikotelot IP Moduulikotelo elektroniselle kwh-mittarille Mittauskotelo PC ENYSTAR FP 2212, 690Vac/dc, IP Moduulikotelo 2x elektroniselle kwh-mittarille Mittauskotelo PC ENYSTAR FP 2213, 690Vac/dc, IP Moduulikotelo perinteiselle kwh-mittarille Mittauskotelo PC ENYSTAR FP 2211, 690Vac/dc, IP Moduulikotelo perinteiselle kwh-mittarille asenustilalla Mittauskotelo PC ENYSTAR FP 2312, 690Vac/dc, IP Enystar kiskokotelot IP65 Moduulikotelo pinta PC ENYSTAR FP 3212, 690Vac/dc, IP Moduulikotelo pinta PC ENYSTAR FP 3402, 690Vac/dc, IP Enystar NH- varokekotelot IP Kahvavarokekotelo NH 00C sulakepohjalla Kahvavarokekotelo PC ENYSTAR FP 4211, AC 690V, In=125A Kahvavarokekotelo 2x NH 00C-sulakepohjalla Kahvavarokekotelo PC ENYSTAR FP 4212, AC 690V, In=125A Kahvavarokekotelo NH 1-sulakepohjalla Kahvavarokekotelo PC ENYSTAR FP 4312, AC 690V, In=250A Enystar kytkinkotelot A, IP A:n pääkytkin Pääkytkin ENYSTAR FP 5101, AC 690V A:n pääkytkin Pääkytkin ENYSTAR FP 5102, AC 690V A:n pääkytkin Pääkytkin ENYSTAR FP 5213, AC 690V Enystar katkaisijakotelot 250A, IP65 Kuormankytkin koteloit ENYSTAR FP 5216, AC 690V Kuormankytkin koteloit ENYSTAR FP 5325, AC 690V Keskukset ja kotelot varastossa *

165 Enysun varavoimakeskukset Lajimerkki Snro V Mi PV * Vaihtokytkinkotelo 32/40A Vaihtokytkinkotelo 63/80A Vaihtokytkinkotelo 125A Enystar tarvikkeet Laipat Keskuksen lisätarvike ENYSTAR FP VP 18, 180mm Keskuksen lisätarvike ENYSTAR FP VP 27, 270mm Keskuksen lisätarvike ENYSTAR FP VP 36, 360mm Läpivientilaippa ENYSTAR FP FG 222, IP Läpivientilaippa ENYSTAR FP FG 331, IP Läpivientilaippa ENYSTAR FP FG 272, IP Läpivientilaippa ENYSTAR FP FG 273, IP Läpivientilaippa ENYSTAR FP FG 200, IP Läpivientilaippa ENYSTAR FP FG 300, IP Läpivientilaippa ENYSTAR FP FM 225, IP Läpivientilaippa ENYSTAR FP FM 232, IP Läpivientilaippa ENYSTAR FP FM 240, IP Läpivientilaippa ENYSTAR FP FM 263, IP Kiskotarvikkeet Keskuksen lisätarvike ENYSTAR AM RK Kiskoliitin ENYSTAR KS 16 F Kiskoliitin ENYSTAR KS 35 F Kiskoliitin ENYSTAR KS 70 F Kiskoliitin ENYSTAR KS 150 F DIN 35-kiskot Keskuksen lisätarvike ENYSTAR FP TS Keskuksen lisätarvike ENYSTAR FP TS Keskuksen lisätarvike ENYSTAR FP TS Keskuksen lisätarvike ENYSTAR FP DS Asennuslevyt Asennuslevy ENYSTAR FP MP Asennuslevy ENYSTAR FP MP Asennuslevy ENYSTAR FP MP Asennuslevy ENYSTAR FP MP Keskuksen lisätarvike ENYSTAR FP BZ Kosketus- ja tippumissuojat Kosketussuoja ENYSTAR FP AP Kosketussuoja ENYSTAR FP AP Kosketussuoja ENYSTAR FP AP Keskuksen lisätarvike ENYSTAR FP AP Keskuksen lisätarvike ENYSTAR FP PL Keskuksen lisätarvike ENYSTAR FP TW Keskuksen lisätarvike ENYSTAR FP TW Keskuksen lisätarvike ENYSTAR FP TW Liittimet PE/N-liitin ENYSTAR FC PN 20, 80A PE/N-liitin ENYSTAR FP FC 24, 80A PE/N-liitin ENYSTAR FP FC 36, 80A PE/N-liitin ENYSTAR FP FC 54, 80A PE/N-liitin ENYSTAR FP FC 054, 80A Keskuksen lisätarvike ENYSTAR KKL 34, 80A Keskuksen lisätarvike ENYSTAR KKL 54, 80A Asennuskorvat, yms Keskuksen lisätarvike ENYSTAR FP WT Vedonpoistaja ENYSTAR FP ZE Keskuksen lisätarvike ENYSTAR FP AL Keskuksen lisätarvike ENYSTAR FP MS Keskukset ja kotelot 165

166 Keskuksen lisätarvike ENYSTAR FP GV Keskuksen lisätarvike ENYSTAR FP TS Keskuksen lisätarvike ENYSTAR FP TW Keskuksen lisätarvike ENYSTAR FP TA Keskukset ja kotelot varastossa *

167 SPELSBERG MODULIKOTELOT Modulikotelot Modulikotelo AK Modulikotelo AK 03 1x3 mod * Modulikotelo AK 05 1x5 mod * Modulikotelo AK 09 1x9 mod * Modulikotelo AK 12 1x12 mod * Modulikotelo AK 14 1x14 mod * Modulikotelo AK 28 2x14 mod * Modulikotelo AK 42 3x14 mod * Modulikotelo AK 56 4x14 mod Modulikotelo AK 70 5x14 mod PE/N-liittimet AK-koteloille PE/N liitin PE/N AK 03 2x4-LIITINTÄ PE/N liitin PE/N AK 05 2x5-LIITINTÄ PE/N liitin PE/N AK 09 2x7-LIITINTÄ PE/N liitin PE/N AK 12 2x12-LIITINTÄ PE/N-liitin AK/I 14/28 PEN 2x17 liitintä PE/N liitin PE/N AK x25-LIITINTÄ PE/N liitin PE/N AK x7-LIITINTÄ Lisätarvikkeet AK-koteloille Yhdistesetti IP65 AK Kiinnityssarja AK Lukko LUKKO AK AVAINTA Yhdistesetti YHDISTESETTI IP Asennuslevy AK MPI Modulikotelo AKe Modulikotelo AKe 03 1x3 mod Modulikotelo AKe 05 1x5 mod Modulikotelo AKe 09 1x9 mod Modulikotelo AKe 12 1x12 mod Modulikotelo AKe 24 2x12 mod Modulikotelo AKe 36 3x12 mod Modulikotelo AK PLUS Modulikotelo AK 14 plus 1x14 mod.+kytk.kot Modulikotelo AK 28 plus 2x14 mod.+kytk.kot Modulikotelo AK 42 plus 3x14 mod.+kytk.kot Modulikotelo AK 56 plus 4x14 mod.+kytk.kot Jakorasia NAUTIC Jakorasia NAUTIC Jakorasia NAUTIC Jakorasia NAUTIC Asennuskotelot PS Asennuskotelo PS AKL 3-G Asennuskotelo PS AKL 4-G Keskukset ja kotelot 167

168 TAMPEREEN TIIVISTE LAIPPATIIVISTEET Laippatiivisteet Laippatiiviste KUMI I * Laippatiiviste KUMI II * Laippatiiviste KUMI III * 168 Keskukset ja kotelot varastossa *

169 MAR-CON MULTILAIPAT Multilaipat Lukitustapein harmaa MC 3 IP65 C-MULTILAIPPA * Multilaippa MC-3 UL94 V-O * Lukitustapein harmaa MB5 IP65 B-MULTILAIPPA * Lukitustapein harmaa MC25 IP65 C-MULTILAIPPA * Multilaippa MC-25 UL94 V-O * Multilaippa harmaa MB IP54 C Kääntölaippa C-aukko IP54/30 MC-MULTIGATE 16 LUKITUSTAPEIN * Keskukset ja kotelot 169

170 PIHAKESKUKSET PIKE PRO Pihakeskukset kellolliset IP24 / 34 Sähköliitäntää varten piharasioissa on 5x16 mm² ketjutukseen hyväksytty kytkentälaattaja ja 2 kpl maadoitettuja pistorasioita tai valolliset tai valottomat kellokytkimet, jotka sisältävät pistorasian. Mallista riippuen vakiovarusteena ovat 16 A johdonsuojakatkaisijat sekä 30 ma vikavirtasuojakytkimet Lajimerkki Snro V Vikavirta 0.03 A Johdonsuojak. Kellokytkin Pistorasia CEE PIKE PRO 2T 2AV * PIKE PRO 2TL 2AV, Valolla * PIKE PRO 2T AV * PIKE PRO 2TL AV, Valolla * PIKE PRO 2T2A2V * PIKE PRO 2TL 2A 2V, Valolla * PIKE PRO 2T A PIKE PRO 2TL A 16A, Valolla PIKE PRO 2TL R, Valolla PIKE PRO 2TE 2AV * Keskukset ja kotelot varastossa *

171 Pihakeskukset Lajimerkki Snro V Vikavirtasuojat Johdonsuojak. Kellokytkin Pistorasia CEE PIKE PRO 2AV * PIKE PRO AV * PIKE PRO 2A * PIKE PRO 2A2V * Jännitesyöttö termostaattiohjattuna PIKE PRO 2T ATV Tarkoitettu esim. rivitaloihin, joissa huoneistokohtainen sähkönsyöttö PIKE PRO 2TR Caravan / venelaiturikeskus PIKE PRO 2A2V * Keskukset ja kotelot 171

172 Pike tarvikkeet ja varaosat Laippa: Pylväs: Betonijalusta: Siliumiinivalulaippa, jolla kotelo asennetaan pylvääseen, joko yksi tai kaksi koteloa selät vastakkain. Alusinkitty, halkaisija 60 mm, pituus 1.5 m Pylvään kiinnitykseen maahan. Autolämmityspistor.ohjauskello V86/1ST 2h M1 Gräslin * Kellokytkin pikelle PIKE PRO/AT Kellokytkin pikelle PIKE PRO/AT * Kellokytkin UNI-45TVS SPECIAL/PIKE * Kellokytkin taustavalolla PIKE PRO/AT * Pylväs PIKE PYLVÄS TERÄS * Juuri Pike betonille PIKE-kiristin/60mm tolpalle * Putkilaippa Pike Pro PIKE KL60 LAIPPA Komposiitti * Pike betonijalusta PIKE * Soviterengas maatuelle Pike KL MT 40/50 mm putkille Piharasia tyhjä lukolla PIKE PRO * Pihakeskus tyhjä ilman kantta PIKE PRO Kansi ilman lukkoa PIKE PRO KANSI * Polettilukko VL-SL 1932 PIKE PRO lukko+2kpl poletteja * Vara-avain VL-SL 1932 lukolle PIKE PRO vara-avain(poletti) * Lukko Pike+(vara-avain 2kpl) TK 3016 RONIS * TK 3016 RONIS PIKE vara-avain * Ilman lukkoa PIKE kansi vaalea * Pistorasia PIKE 1-os kojepr.rl val * Putkilaippa Pike Pro PIKE LAIPPA Alumiini * APR60 pylväs 1500mm autolämmityspistorasioille halk.60mm Pylväs PIKE PYLVÄS Alumiini * Keskukset ja kotelot varastossa *

173 GARO PISTORASIAKOTELOT KL - MALLIN KELLOLLINEN PISTORASIAKOTELO - KIINTEÄ AIKA-ASETUS Yksittäiskotelon pylväsasennusmalli Kellollinen KL -mallin autolämmityksen pistorasiakotelo, jossa kiinteä 2-tunnin aika-asetus. Elektronisesta kellosta valitaan haluttu lähtöaika. Lämpö kytkeytyy päälle aina 2 tuntia ennen valittua lähtöaikaa. Ohjauskelloissa kahdeksan tunnin varakäynti. Asennus vakiopylvääseen - halkaisija 60 mm. Asennus mahdollista myös tilavampaan ovaalipyvääseen. Lajimerkki Snro V Vikavirta 0.03 A KL216-1FP Pylväsasennuskotelo KL216-2FP Pylväsasennuskotelo KL210-1FP Pylväsasennuskotelo KL210-2FP Pylväsasennuskotelo KL206-1FP Pylväsasennuskotelo KL206-2FP Pylväsasennuskotelo Pistorasiat Johdonsuojak. Yhdistelmäkatk. 25A / 30mA Kellokytkin * x 16 A * x 16 A x 10 A x 10 A x 6 A x 6 A Yksittäiskotelon seinäasennusmalli Asennusvalmis pistorasiakotelo seinäasennukseen. Elektroniset ohjauskellot 2-tunnin kiinteällä aika-asetuksella ja varakäynnillä Lajimerkki Snro V Vikavirta 0.03 A KL216-1FS Seinäasennuskotelo KL216-2FS Seinäasennuskotelo KL210-1FS Seinäasennuskotelo KL210-2FS Seinäasennuskotelo KL206-1FS Seinäasennuskotelo KL206-2FS Seinäasennuskotelo Pistorasiat Johdonsuojak. Yhdistelmäkatk. 25A / 30mA Kellokytkin * x 16 A x 16 A x 10 A x 10 A x 6 A x 6 A Tuplakotelon pylväsasennusmalli Asennusvalmis pistorasiakotelopaketti. Koteloissa elektroniset ohjauskellot 2-tunnin kiinteällä aika-asetuksella ja varakäynnillä. Pylväslaippa koteloiden saumakohdassa. Lajimerkki Snro V Vikavirta 0.03 A Pistorasiat Johdonsuojak. Yhdistelmäkatk. 25A / 30mA Kellokytkin KL216-1FT Tupla-asen.kotelo * x 16 A - 2 KL216-2FT Tupla-asen.kotelo x 16 A 2 KL210-1FT Tupla-asen.kotelo x 10 A - 2 KL210-2FT Tupla-asen.kotelo x 10 A 2 KL206-1FT Tupla-asen.kotelo x 6 A - 2 KL206-2FT Tupla-asen.kotelo x 6 A Keskukset ja kotelot 173

174 A - MALLIN PISTORASIAKOTELO - ILMAN OHJAUSKELLOJA Yksittäiskotelon pylväsasennusmalli GAROn A - mallin autolämmityksen pistorasiakotelossa ei ole kotelokohtaista ohjauskelloa. Muu kotelon rakenne ja varustus on sama kuin kellollisessa KL - mallin pistorasiakotelossa. Asennus vakiopylvääseen halkaisija 60 mm. Asennus mahdollista myös tilavampaan ovaalipylvääseen Lajimerkki Snro V Vikavirta 0.03 A Pistorasiat Johdonsuojak. Yhdistelmäkatk. 25A / 30mA A216-1FP Pylväsasennuskotelo * x 16 A - A216-2FP Pylväsasennuskotelo x 16 A A210-1FPPylväsasennuskotelo x 10 A - A210-2FP Pylväsasennuskotelo x 10 A A206-1FP Pylväsasennuskotelo x 6 A - A206-2FP Pylväsasennuskotelo x 6 A Yksittäiskotelon seinäasennusmalli Asennusvalmis pistorasiakotelopaketti seinäasennukseen. Ei kotelokohtaisia ohjauskelloja Lajimerkki Snro V Vikavirta 0.03 A Pistorasiat Johdonsuojak. Yhdistelmäkatk. 25A / 30mA Kellokytkin A216-1FS Seinäasennuskotelo * x16 A - A216-2FS Seinäasennuskotelo x 16 A A210-1FS Seinäasennuskotelo x 10 A - A210-2FS Seinäasennuskotelo x 10 A A206-1FS Seinäasennuskotelo x 6 A - A206-2FS Seinäasennuskotelo Tuplakotelon pylväsasennusmalli Asennusvalmis pistorasiakotelopaketti. Pylväslaippa koteloiden saumakohdassa. Ei kotelokohtaisia ohjauskelloja Lajimerkki Snro V Vikavirta 0.03 A Pistorasiat Johdonsuojak. Yhdistelmäkatk. 25A / 30mA A216-1FT Tupla-asen.kotelo x 16 A - A216-2FT Tupla-asen.kotelo x 16 A A210-1FT Tupla-asen.kotelo x 10 A - A210-2FT Tupla-asen.kotelo x 10 A A206-1FT Tupla-asen.kotelo x 6 A - A206-2FT Tupla-asen.kotelo x 6 A 174 Keskukset ja kotelot varastossa *

175 AEL - MALLIN PISTORASIAKOTELO - TERMOSTAATTIOHJATTU ELEKTRONINEN KELLO Yksittäiskotelon pylväsasennusmalli AEL -mallin autolämmityksen pistorasiakotelo, jossa on ulkolämpötilatermostaatilla ohjatut elektroniset kellot. Pistorasioiden päällekytkeytymistä ohjataan sekä valitun lähtöajan että vallitsevan ulkolämpötilan mukaan. Sähköä säästyy ja auto lämpiää kuitenkin riittävästi! AEL -mallin koteloissa kaikki käyttöpainikkeet on valaistuja ja ohjauskellossa on 2 vrk:n muistivarmennus. Asennus vakiopylvääseen -halkaisija 60 mm. Asennus mahdollista myös tilavampaan ovaalipyvääseen Lajimerkki Snro V Vikavirta 0.03 A AEL216-1FP Pylväsasennuskotelo AEL 216-2P Pylväsasennuskotelo AEL 210-1P Pylväsasennuskotelo AEL 210-2P Pylväsasennuskotelo AEL 206-1P Pylväsasennuskotelo AEL 206-2P Pylväsasennuskotelo Pistorasiat Johdonsuojak. Yhdistelmäkatk. 25A / 30mA Kellokytkin * x 16 A x 16 A x 10 A x 10 A x 6 A x 6 A Yksittäiskotelon seinäasennusmalli Asennusvalmis pistorasiakotelo seinäasennukseen. Ulkolämpötilatermostaatilla ohjatut elektroniset kellot - 2 vrk muistivarmennus. Lajimerkki Snro V Vikavirta 0.03 A AEL216-1FS Seinäasennuskotelo AEL 216-2S Seinäasennuskotelo AEL 210-1S Seinäasennuskotelo AEL 210-2S Seinäasennuskotelo AEL 206-1S Seinäasennuskotelo AEL 206-2S Seinäasennuskotelo Pistorasiat Johdonsuojak. Yhdistelmäkatk. 25A / 30mA Kellokytkin x 16 A x 16 A x 10 A x 10 A x 6 A x 6 A Tuplakotelon pylväsasennusmalli Asennusvalmis pistorasiakotelopaketti. Koteloissa ulkolämpötilatermostaatilla ohjatut elektroniset kellot. Pylväslaippa koteloiden saumakohdassa. Lajimerkki Snro V Vikavirta 0.03 A Pistorasiat Johdonsuojak. Yhdistelmäkatk. 25A / 30mA Kellokytkin AEL216-1FT Tupla-asen.kotelo x 16 A - 2 AEL 216-2T Tupla-asen.kotelo x 16 A 2 AEL 210-1T Tupla-asen.kotelo x 10 A - 2 AEL 210-2T Tupla-asen.kotelo x 10 A 2 AEL 206-1T Tupla-asen.kotelo x 6 A - 2 AEL 206-2T Tupla-asen.kotelo x 6 A Keskukset ja kotelot 175

176 AC JA ACM -MALLIN PISTORASIAKOTELOPAKETIT - CAMPING-ALUEILLE JA VENESATAMIIN Asennusvalmis pistorasiakotelopaketti erityisesti suunniteltu Camping -alueille ja pienvenesatamiin. Kaksi vaihtoehtoista AC- mallin asennusvalmista pistorasiakotelopakettia - AC 2 - kahdella pistorasialla - AC 3 - kolmella pistorasialla AC 2 - Mallin pistorasiakotelot Kotelovarustuksena 3 -napainen pistorasia ( 2 kpl ) sekä henkilösuoja-automaatti ( 2 kpl ) Pylväsasennusmallit - asennus vakiopylvääseen - halk. 60 mm Lajimerkki Snro V Yhdistelmäkatk. 25A / 30mA Pylväsasennus AC 206-2P Pylväsasennuskotelo x 6 A AC 210-2P Pylväsasennuskotelo x 10 A AC 216-2P Pylväsasennuskotelo x 16 A Pylväsasennus / tuplakotelo AC 206-2T Tupla-asen.kotelo x 6 A AC 210-2T Tupla-asen.kotelo x 10 A AC 216-2T Tupla-asen.kotelo x 16 A Seinäasennus AC 206-2S Seinäasennuskotelo x 6 A AC 210-2S Seinäasennuskotelo x 10 A AC 216-2S Seinäasennuskotelo x 16 A AC 3 - Mallin pistorasiakotelot Kotelovarustuksena 3 -napainen pistorasia ( 3 kpl ) sekä henkilösuoja-automaatti ( 3 kpl ) Pylväsasennusmallit - asennus vakiopylvääseen - halk. 60 mm Lajimerkki Snro V Yhdistelmäkatk. 25A / 30mA Pylväsasennus AC 306-3P Pylväsasennuskotelo x 6 A AC 310-3P Pylväsasennuskotelo x 10 A AC 316-3P Pylväsasennuskotelo x 16 A Pylväsasennus / tuplakotelo AC 306-3T Tupla-asen.kotelo x 6 A AC 310-3T Tupla-asen.kotelo x 10 A AC 316-3T Tupla-asen.kotelo x 16 A Seinäasennus AC 306-3S Seinäasennuskotelo x 6 A AC 310-3S Seinäasennuskotelo x 10 A AC 316-3S Seinäasennuskotelo x 16 A 176 Keskukset ja kotelot varastossa *

177 ACM -mallin pistorasiakotelot kwh -mittauksella Kotelovarustuksena 3 -napainen pistorasia ( 2 kpl ), henkilösuoja-automaatti ( 2 kpl ) sekä kwh - mittarit (2 kpl). Energiamittarin toim.lämpötila -30 C C. Pylväsasennusmallit - asennus vakiopylvääseen - halk. 60 mm. Lajimerkki Snro V Yhdistelmäkatk. 25A / 30mA Pylväsasennus ACM 206-2P Pylväsasennuskotelo x 6 A ACM 210-2P Pylväsasennuskotelo x 10 A ACM 216-2P Pylväsasennuskotelo x 16 A Pylväsasennus / tuplakotelo ACM 206-2T Tupla-asen.kotelo x 6 A ACM 210-2T Tupla-asen.kotelo x 10 A ACM 216-2T Tupla-asen.kotelo x 16 A Seinäasennus ACM 206-2S Seinäasennuskotelo x 6 A ACM 210-2S Seinäasennuskotelo x 10 A ACM 216-2S Seinäasennuskotelo x 16 A ACMS JA AELM -MALLIN PISTORASIAKOTELOPAKETIT Asennusvalmiit pistorasiakotelopaketit pylväsasennukseen yksittäisenä ja tuplakotelona sekä seinäasennusmallit. ACMS -mallin pistorasiakotelo Varustuksena schukopistorasia ( 2 kpl ), henkilösuoja-automaatti ( 2 kpl ) sekä pistorasiakohtainen energiamittaus ( kwh -mittareita 2 kpl ). Energiamittarin toim.lämpötila -30ºC +50ºC. Lajimerkki Snro V Yhdistelmäkatk. 25A / 30mA Pylväsasennus ACMS 210-2P Pylv.asennuskotelo x 10 A ACMS 216-2P Pylv.asennuskotelo x 16 A Pylväsasennus / tuplakotelo ACMS 210-2T Tupla-asen.kotelo x 10 A ACMS 216-2T Tupla-asen.kotelo x 16 A Seinäasennus ACMS 210-2S Seinäasennuskotelo x 10 A ACMS 216-2S Seinäasennuskotelo x 16 A AELM -mallin pistorasiakotelo AELM - mallin autolämmityksen pistorasiakotelo, jossa on ulkolämpötilatermostaatilla ohjatut elektroniset kellot. Pistorasioiden päällekytkeytymistä ohjataan sekä valitun lähtöajan että vallitsevan ulkolämpötilan mukaan. Sähköä säästyy ja auto lämpiää kutenkin riittävästi! Kotelon kaikki käyttöpainikkeet ja pistorasiat ovat valaistuja. Ohjauskelloissa 2 vrk:n muistivarmennus. Pylväsasennusmallit - asennus vakiopylvääseen - halkaisija 60 mm Huom! Pisin yhtäjaksoinen sähkön päälläoloaika on 1,5 tuntia. Henkilösuoja-automaatti 6 A Lajimerkki Snro V Pylväsasennus AELM 206-1P Pylv.asennuskotelo AELM 206-2P Pylv.asennuskotelo Pylväsasennus / tuplakotelo AELM 206-1T Tupla-asen.kotelo AELM 206-2T Tupla-asen.kotelo Seinäasennus AELM 206-1S Seinäasennuskotelo AELM 206-2S Seinäasennuskotelo Keskukset ja kotelot 177

178 MUUT KOTELOT, ELEMENTIT JA TARVIKKEET AEU -mallin pistorasiakotelopaketit AEU - mallin pistorasiakotelo sopii toreille ja piha-alueille, joissa tarvitaan tilapäisesti 3-vaiheista sähköä. Asennusvalmiit pistorasiakotelopaketit pylväsasennukseen yksittäisenä ja tuplakotelona sekäseinäasennusmallit. Kotelovarustuksena 5 -napainen 16 A pistorasia (1 kpl),schukopistorasia (1 kpl) sekä johdonsuojakatkaisija ja vikavirtasuoja. Pylväsasennusmallit - asennus vakiopylvääseen - halk. 60 mm Lajimerkki Snro V Pylväsasennus AEU416-UIF-P Pylväsasen.kotelo * Pylväsasennus / tuplakotelo AEU416-UIF-T Tupla-asen.kotelo Seinäasennus AEU416-UIF-S Seinäasen.kotelo MEL -pistorasiakotelo - termostaattiohjattu elektroninen kello MEL - pistorasiakotelo soveltuu erityisesti pientalokäyttöön ja autokatoksiin. Kotelossa kaikki käyttöpainikkeet valaistuja ja elektroninen ohjauskello, jossa 48 tunnin muistivarmennus sähköakatkojen varalta. Kello-ohjaus voidaan ohittaa lyhytaikaista käyttöä ajatellen, esim auton imurointia varten, ja sähkö kytkeytyy heti päälle 30 min ajaksi. Kotelon sivuilla kaapeliläpivientiaihiot valmiina. Lajimerkki Snro V MEL Pistoras.kotelo -ei vvs * MEL-J Pistoras.kotelo sis vvs * MEL-J10 Pistras.kotelo sis aut Kytkentäalustat Lajimerkki Snro V PFE Kytkentäalusta pylv 60mm PFDF Kytkentäalusta tuplakotel PFRF Kytkentäalusta seinäkotel PFE-AF Kytk.alusta ovaali pyl PFD-AF Kytk.alusta tupla oval Keskukset ja kotelot varastossa *

179 Kotelot Lajimerkki Snro V P100F Lukollinen kotelo * PDL 400F Kotelo-jaettu ovi P200F Kotelo järjest lukolla P300F Kotelo kääntökahvalla P100 tyhjäalumiinikotelo KL -Pistorasiaelementit Mukana kiinteä 2 - tunnin elektroninen ohjauskello. Kellossa 8 - tunnin varakäynti. Vakiovalikoimassa 4,6,10 ja 16 A johdonsuojakatkaisijoilla, vikavirtasuojalla tai yhdistelmäsuojauksella varustetut pistorasiaelementit Lajimerkki Snro V Vikavirta 0.03 A Pistorasiat Johdonsuojak. Yhdistelmäkatk. 25A / 30mA Kellokytkin KL 204-1F x 4 A - 2 KL 204-2F x 4 A 2 KL 206-1F x 6 A - 2 KL 206-2F x 6 A 2 KL 210-1F x 10 A - 2 KL 210-2F x 10 A 2 KL 216-1F x 16 A - 2 KL 216-2F x 16 A A -Pistorasiaelementit Pistorasiaelementti ilman ohjauskelloa. Vakiovalikoimassa pistorasiaelementit 4,6,10 ja 16 A johdonsuojakatkaisijoilla, vikavirtasuojalla tai yhdistelmäsuojauksella varustetut pistorasiaelementit. Lajimerkki Snro V Vikavirta 0.03 A Pistorasiat Johdonsuojak. Yhdistelmäkatk. 25A / 30mA A x 6 A - A x 10 A - A 204-1F x 4 A - A 204-2F x 4 A A 206-1F x 6 A - A 206-2F x 6 A A 210-1F x 10 A - A 210-2F x 10 A A 216-1F x 16 A - A 216-2F x 16 A AEL -Pistorasiaelementit Mukana ulkolämpötilatermostaatilla ohjattu elektroninen ohjauskello. Valaistus käyttöpainikkeet - 2 vrk muistivarmennus. Pistorasioiden päällekytkentää ohjataan sekä valitun lähtöajan ja vallitsevan ulkolämpötilan mukaan. Vakiovalikoimassa pistorasiaelementit 4, 6, 10 ja 16 A johdonsuojakatkaisijoilla, vikavirtasuojalla tai yhdistelmäsuojauksella varustetut pistorasiaelementit. Lajimerkki Snro V Vikavirta 0.03 A Pistorasiat Johdonsuojak. Yhdistelmäkatk. 25A / 30mA Kellokytkin AEL204-1F x 4 A - 2 AEL204-2F x 4 A 2 AEL206-1F x 6 A - 2 AEL206-2F x 6 A 2 AEL210-1F x 10 A Keskukset ja kotelot 179

180 Lajimerkki Snro V Vikavirta 0.03 A Pistorasiat Johdonsuojak. Yhdistelmäkatk. 25A / 30mA Kellokytkin AEL210-2F x 10 A 2 AEL216-1F x 16 A - 2 AEL216-2F x 16 A 2 AEU -Pistorasiaelementit Mukana 5-napainen 16 A pistorasia ja schuko - ei ohjauskelloa Lajimerkki Snro V Vikavirta 0.03 A Pistorasiat Johdonsuojak. Yhdistelmäkatk. 25A / 30mA AEU 416-UIF-JFB Pist.ras.elem x 16 A - ACMS -Pistorasiaelementit Mukana kwh -mittarit, pistorasiat ja henkilösuojakatkaisijat. Lajimerkki Snro V Vikavirta 0.03 A Pistorasiat Yhdistelmäkatk. 25A / 30mA Kellokytkin ACMS x 10 A AC 2 ja AC 3 -Pistorasiaelementit Pistorasiaelementti erityisesti Camping -alueiden ja venesatamien koteloihin. Pistorasiaelementti ilman ohjauskelloja Lajimerkki Snro V Vikavirta 0.03 A Pistorasiat Johdonsuojak. Yhdistelmäkatk. 25A / 30mA AC x 6 A AC x 10 A AC x 16 A AC x 6 A AC x 10 A AC x 16 A ACM-Pistorasiaelementit Pistorasiaelementti erityisesti Camping -alueiden ja venesatamien pistorasiakoteloihin. Pistorasiaelementti ilman ohjauskelloja Lajimerkki Snro V Vikavirta 0.03 A Pistorasiat Yhdistelmäkatk. 25A / 30mA Kellokytkin ACM x 6 A 2 ACM x 10 A 2 ACM x 16 A IDV -Yksilöllisesti ajastettavissa olevat pistorasiaelementit Yksilöllisesti ajastettava autolämmityksen pistorasiaelementti - vertaa AEL - malli. Ulkolämpötilatemostaatilla ohjattava elektroninen ohjauskello, jossa käyttäjä voi lisäksi vapaasti ohjelmoida haluamansa sähkön päälle- ja poiskytkentäajat. Lajimerkki Snro V Vikavirta 0.03 A Pistorasiat Johdonsuojak. Yhdistelmäkatk. 25A / 30mA IDV 206-2F x 6 A IDV 210-2F x 10 A IDV 216-2F x 16 A IDV-F Ohjausavain Keskukset ja kotelot varastossa *

181 ACU ja ACS -Pistorasiaelementit Lajimerkki Snro V Pistorasiat ACU 416 Pistorasiaelem ei kytk x 16 A ACS Välipohja varokkeille ACU Pistorasiapylväät Lajimerkki Snro V GMS E2 16A laituripylväs GMS E4 16A laituripylväs GMS M2 16A laituripylväs GMS M4 16A laituripylväs GMS WL laituripylväsvalaisin Tarvikkeita ja varaosia Lajimerkki Snro V MVL 3 -Yleislukko MVL 4 -Järjestelmälukko MVN 3 Vara-avain lukko MVL MVL 4 Vara-avain lukko MVL TBS Al Cu vaihtoliitinpaketti A0 -Peitelevy tyhjä kotelo UIF JFB -Pistorasia MEL-J MVU -Pistorasia neliömuoto GCB C110 johdonsuojakatkaisija GCB C116 johdonsuojakatkaisija GCBO C10 henk.suojakatkaisija GCBO C16 henk.suojakatkaisija G vikavirtasuojakytkin Pistoliitin Pistorasia -MEL koteloon Pylväät ja pylväsperustukset Lajimerkki Snro V MVR-B Alumiiniovalpylväs MVR-A Alumiiniovalpylväs SPA Pylväs-seinäkiinnitys MVF Pylväsperusta pylv MVRF -Pylvässeinäkiinnike Keskukset ja kotelot 181

182 GARO SÄHKÖAUTON LATAUS GHC Seinäänasennettava latauspiste kiinteällä latausjohdolla tai pistorasialla GAROn GHC - latausasemalla on mahdollista ladata sähköauton akusto turvallisesti ja tehokkaasti niin kotona kuin työpaikallakin. Perusvarustellussa asemassa on mukana kiinteä latauskaapeli, jossa Tyypin 1 tai Tyypin 2 pistokytkin. Japanilaiset autot sopivat ladattavaksi Tyypin 1 pistokytkimellä ja Tyypin 2 pistokytkin on oikea valinta ladattaessa eurooppalaisia autoja. GHC - latausasema voidaan tilata myös ilman kiinteää latausjohtoa. Tällöin asemassa on vakiona Tyypin 2 pistorasia. Latausasemat, jotka on varustettu Tyypin 1 pistorasialla, ovat Nissanin sertifioimia ja asemia on saatavissa kahta eri vaihtoehtoa - 16 A (3.7 kw) ja 32 A (7.4 kw).+ Kaikki GHC - asemat on varustettu henkilösuojalla/vikavirta-, automaattiyhdistelmällä (RCBO) Lajimerkki Snro V GHC-T1-3.7FC Latausasema GHC-T1-7.4FC Latausasema GHC-T2-3.7FC Latausasema GHC-T2-3.7WO Latausasema Autolämmityskotelo / latausasema Lajimerkki Snro V IDL latauselementti Latauselementti kwh-mittareille IDL kwh FIBOX PIHAKESKUKSET PIHA Piharasiat Lajimerkki Snro V PIHA 2A2J1V * PIHA 2A2Y PIHA 2A2J PIHA 2YS PIHA 1J2S PIHA 2YC PIHA 2J1V PIHA 2A2J1V LA PIHA 2A2Y LA Piharasian putkilaippa PUTKILAIPPA Keskukset ja kotelot varastossa *

183 FIBOX PISTORASIAKESKUKSET Pistorasiakeskukset kiinteään asennukseen Lajimerkki Snro V Nim. A Pistorasiat Pistorasia CEE PRK X 125 IP x16A 1x63A,1x32A,2x16A PRK X 63 IP x16A 1x32A,1x16A PRK IP x2x16A 1x32A,1x16A Keskukset ja kotelot 183

184 PISTORASIAKESKUKSET FIPA Autolämmityspistorasiat 16 A, 230 V / 400 V, IP44 - Vakiovarusteenaketjutettava kytkentäliitin ja lukko + 2 avainta - Johdonsuoja-automaatit (16 A) C-käyrän mukaisia, vikavirtasuojakatkaisijat A-tyypin mukaisia - Saatavana myös kwh-mittari, elektroninen tai Modul kello. Johdonsuojat tilauksesta 2 A - 10 A. - Js=johdonsuojakatkaisija - Vv=vikavirtakytkin Lajimerkki Snro V Pistorasiat Johdonsuojak. Vikavirta 30mA Yhdistelmäkatk. 25A / 30mA Kellokytkin Kotelon mitat 180x250x180mm (lxkxs), kattolevy 220x6x205mm FIPA 01 AV FIPA 02 2AV FIPA 03 2TA FIPA 04 2TAV FIPA 05 2TAVT FIPA 06 2TR FIPA 07 2A2V FIPA 08 2T 2 AV FIPA09TM2A2V FIPA10E2A2V Pihapistorasiat Lajimerkki Snro V Pistorasiat Pistorasia CEE Johdonsuojak. VVSK 4-nap. Yhdistelmäkatk. 25A / 30mA Kotelon mitat 180x350x180mm, kattolevy 220x6x205mm FIPA 11 2A2VC kpl 3/16A/230V FIPA * 1 1kpl 5/16A/400V FIPA kpl 5/32A/400V FIPA 53 AV kpl 5/16A/400V FIPA Fipa tarvikkeet Laippa: Siliumiinivalulaippa, jolla kotelo asennetaan pylvääseen, joko yksi tai kaksi koteloa selät vastakkain. Pylväs: Alusinkitty, halkaisija 60 mm, pituus 1.5 m Betonijalusta: Pylvään kiinnitykseen maahan. FIPA-Autolämm.seinäkiinn. FIPAS Seinäkiinnityskorvake Teräsjalka Finpilarille FP 111 Teräsjalka kuumasink Katto-ja pohja-osa FIPA lle FIPA 2S FIPA- yhdistyslevyt Asennusjalusta 60mm/pinn. FIPA-LAITURIJALUSTA Keskukset ja kotelot varastossa *

185 Pistorasiapilarit FINPILAR pienvenesatamiin ja leirintäalueille 16A-63A, 230V/400V, IP44 Malliston lisävarusteina mm.valaisimet, vesipisteet, antenniliitännät, liiketunnistimet, paineilma yms. Lajimerkki Snro V Pistorasiat Johdonsuojak. vikavirtasuojakatkaisija Yhdistelmäkatk. 16A / 30mA Pistorasia CEE 325FINPILAR FINPILAR FINPILAR FINPILAR FINPILAR FINPILAR FINPILAR FINPILAR-valaisin Lisävarusteet FINPILAR Vesihanakaluste FP117FINPILAR Letkuteline FP118FINPILAR Modul-kello valolla FP119FINPILAR Kytkentäkello,pyöreä FP120FINPILAR Pääkytkin 3-nap40A FP121FINPILAR Käyttörajoitin ns.hotellikytk. FP122FINPILAR IR-kamera 12V DC FP103FINPILAR Antennipistorasia FP109FINPILAR Paineilmaliitin 1/2 FP118FINPILAR Hämäräkytkin 2-500lux FP104FINPILAR Liiketunnistin FP108FINPILAR Energiakulutusmittari 1-v FP123FINPILAR Energiakulutusmittari 3-v FP124FINPILAR Ovipuhelinmoduli FP105FINPILAR Festivo-valaisin 960FINPILAR Keskukset ja kotelot 185

186 ABB PIHAKESKUKSET, PISTORASIAKOTELOT Pistorasiamoduulit alumiinikoteloon, 2XSCHUKO Ilman ajastinta Pihakeskus CWB1 MODUULI 16A Pihakeskus CWB2 MODUULI 16A AUTOM Pihakeskus CWB3 MODUULI 16A AUTOM. VVK Pihakeskus CWB4 MODUULI 16A AUTOM. VVK Pihakeskus CWB6 MODUULI 16A AUTOM. VVK Pihakeskus CWB7 MODUULI 6A AUTOM. VVK Pihakeskus CWB8 MODUULI 10A AUTOM. VVK Pihakeskus CWB9 MODUULI 6A AUTOM. VVK Pihakeskus CWB10 MODUULI 10A AUTOM. VVK Sähkömekaanisella ajastimella Pihakeskus CWB11FI MOD 6A KELLO.AUTOM.VVK Pihakeskus CWB12FI MOD10A KELLO.AUTOM.VVK Pihakeskus CWB13FI MOD 6A KELLO.AUTOM.VVK Pihakeskus CWB14FI MOD10A KELLO.AUTOM.VVK Pihakeskus CWB16FI MOD16A KELLO.AUTOM Pihakeskus CWB17FI MOD16A KELLO.AUTOM.VVK Pihakeskus CWB18FI MOD16A KELLO.AUTOM.VVK Pihakeskus CWB20FI MOD6A KELLO.AUTOM.VVK Pihakeskus CWB23FI MOD10A KELLO.AUTOM.VVK Pihakeskus CWB24FI MOD16A KELLO.AUTOM.VVK Pistorasiakotelot ja -moduulit ilman ajastinta Pihakeskus CWF1416/16A 10A AUTOM. VVK Pihakeskus CWF1216E/10A 10A AUTOM.VVK.KWH Pistorasiatarvikkeet Piharasiatarvike CWFDD KAKSOISOVI Piharasiatarvike CWF108B PYLVÄS FE Piharasiatarvike CWF108F PYLVÄS FE Piharasiatarvike CWF5X16 KYTKENTÄALUSTA Piharasiatarvike CWFMV VÄLISEINÄ Piharasiatarvike CWFSL JÄRJESTELMÄLUKKO Piharasiatarvike CWFAP ANTENNILEVY Piharasiatarvike CWE1 ELEKTRONINEN KELLO Piharasiatarvike BVU SCHUKO-PISTORASIA Piharasiatarvike BVLL LUKKO + AVAIMET Sähköautojen latausasemat Snro , 2 kpl vikavirtajohdonsuojakatkaisijaa sekä 2 kpl pistorasiaa. Snro , 2 kpl vikavirtajohdonsuojakatkaisijaa, 2 kpl pistorasiaa sekä 2 kpl kwh-mittaria. Snro , 2 kpl vikavirtajohdonsuojakatkaisijaa, 2 kpl pistorasiaa sekä päälle/pois ohjaus. Latausasema CWL 10 IP44 AL Latausasema CWL 11 IP44 AL Latausasema CWL 12 IP44 AL Keskukset ja kotelot varastossa *

187 SATMATIC PIHARASIAKOTELOT Piharasioiden 400-sarja 8MMO458 /9-2 kpl maadoitettu pistorasia - 2 kpl johdonsuoja-automaatti 16 A - 1 kpl vikavirtasuojakytkin 30 ma - 2 kpl kytkinkello 2h-kytkentäjaksolla - kuvan rasia valaistulla kytkinkellolla (lisävaruste). Kuvan rasia 8MM MM0459 on lukollinen rasia. Lajimerkki Snro V 8MM0458 VV 2AUT. 2 KELLOA MM0459 VV 1AUT. 2 KELLOA, luk Piharasioiden 400-sarja 8MM0451 /2-2 kpl maadoitettu pistorasia - 2 kpl johdonsuoja-automaatti 16 A - 1 kpl vikavirtasuojakytkin 30 ma Lajimerkki Snro V 8MM MM0452 VV, 2 AUT Piharasioiden 400-sarja 8MM0468 /9-2 kpl maadoitettu pistorasia - 2 kpl vikavirta-/johdonsuoja-automaatti 16 A/ 30mA - 2 kpl kytkinkello 2h-kytkentäjaksolla - kuvan rasiassa valaistulla kytkinkellolla (lisävaruste). Kuvan rasia on 8MM MM0468 on lukoton rasia. Lajimerkki Snro V 8MM MM0469 2VV+AUT.YHD.2KELLOA,lu Piharasioiden 300-sarja 8MM kpl maadoitettu pistorasia - 2 kpl johdonsuoja-automaatti 16 A - 1 kpl vikavirtasuojakytkin 30 ma Led-valaisin optio (lisävaruste), eri värivaihtoehtoja. Lajimerkki Snro V 8MM0351 VV, 2 AUT Keskukset ja kotelot 187

188 Piharasioiden 300-sarja 8MM kpl maadoitettu pistorasia - 2 kpl johdonsuoja-automaatti 16A - 1 kpl vikavirtasuojakytkin 30 ma - digitaalikello - kuvan rasia led-valaisinyksiköllä (lisävaruste) Lajimerkki Snro V Vikavirta 0.03 A Pistorasiat Johdonsuojak. Kellokytkin 8MM Piharasioiden 300-sarja 8MM kpl maadoitettu pistorasia - 2 kpl vikavirta-/johdonsuoja-automaatti 16 A/30mA - kuvan rasia led-valaisinyksiköllä (lisävaruste) Lajimerkki Snro V 8MM0361 2VV+AUT.YHD Piharasioiden 300-sarja 8MM kpl maadoitettu pistorasia - 2 kpl vikavirta-/johdonsuoja-automaatti 16A/30mA - digitaalikello - kuvan rasia led-valaisinyksiköllä (lisävaruste) Lajimerkki Snro V Vikavirta 0.03 A 8MM0368 2VV+AUT. YHD.2KELLOA Pistorasiat Johdonsuojak. Yhdistelmäkatk. 25A / 30mA Kellokytkin Piharasioiden 200-sarja 8MM kpl maadoitettu pistorasia - 2 kpl johdonsuoja-automaatti 16A - 1 kpl vikavirtasuojakytkin 30mA Lajimerkki Snro V Vikavirta 0.03 A Pistorasiat Johdonsuojak. Yhdistelmäkatk. 25A / 30mA Kellokytkin 8MM0251 VV 2 AUT Piharasioiden 200-sarja 8MMO268-2 kpl maadoitettu pistorasia - 2 kpl vikavirta-/johdonsuoja-automaatti 16A/30mA - 2 kpl kytkinkello 2h-kytkentäjaksolla Lajimerkki Snro V Vikavirta 0.03 A Pistorasiat Johdonsuojak. Yhdistelmäkatk. 25A / 30mA Kellokytkin 8MM Piharasioiden 200-sarja 8MMO298 CARAVAN - 2 kpl CEE 3-napainen 16A/230V pistorasia - 2 kpl vikavirta-/johdonsuoja-automaatti 16A/30mA Lajimerkki Snro V Vikavirta 0.03 A 8MM0298 CARAVAN Pistorasiat Johdonsuojak. Yhdistelmäkatk. 25A / 30mA Kellokytkin Pistorasia CEE Keskukset ja kotelot varastossa *

189 Ajastinpaketti MMO258UDP, 2-kanavainen digitaalinen ajastinpaketti. Paketti sisältää kaiken tarvittavan (digiajastin, sormisuoja, kiinnike ja johtimet). Yhdellä ajastinpaketilla korvaat kaksi vanhaa väänninkelloa! Uuden mallin moniin etuihin kuuluu myös helppo asennettavuus. Lajimerkki Snro V 2-kan. digit.kellon ajastinpkt * Varusteet Piharasiatarvike 8MM Piharasiatarvike 8MM Piharasiatarvike 8MM Piharasia Al-kalustamaton 8MM0358T Piharasiatarvike 8MM Valaisin optio 8MM0 8MM0358-VO Piharasia 8MM Piharasia 8MM0402, tyhjä kotelo lukollin Piharasiatarvike 8MM Piharasiatarvike 8MM Piharasiatarvike 8MM Piharasiatarvike PUTKILAIPPA PIHARASIALLE Piharasiatarvike KOSKETUSSUOJA mallit 458,459, Piharasiatarvike KOSKETUSSUOJA mallit 451, Piharasiatarvike Led-valaisin yksikkö Piharasiatarvike Piharasiakotelon kansi Keskukset ja kotelot 189

190 ENSTO SÄHKÖAUTON LATAUS Ensto Chago-kotilataus Ensto Chago efill on kompakti seinä-asennettava sähköauton kotilatauspiste. Latauspisteeseen on liitetty kiinteä kierrekaapeli, jonka liitäntävaihtoehtoina ovat Mode 3 Type 1 tai Type 2 1x 16A pistokkeet. efill on helppokäyttöinen latausratkaisu kotikäyttöön, kun sisäänrakennettua ylivirta- ja vikavirtasuojausta tai yhteyttä taustajärjestelmään ei tarvita. Kestävä kokometallirakenne, jossa etulevy on ruostumatonta terästä ja runko tukevaa ja helppohoitoista alumiinivalua. Lataustilan indikointi kolmivärisellä LED merkkivalolla. Vapaasti sijoitettava latauspistokkeen pidike mahdollistaa käytön kannalta optimaalisen sijoittelun. Mode3 Type1 kiinteä kaapeli EVH020.01, Latauspiste Mode3 Type2 kiinteä kaapeli EVH020.02, Latauspiste Ensto Chago-pylväät EVT-sarjan tuotteet ovat tarkoitettu maksuttomaan hidaslataukseen. Myös etäohjaus esim.pysäköintimaksuautomaatilla on mahdollista. Yksi tai kaksi 16A pistorasiaa. Tyylikäs ja kestävä rakenne. Helppo ja selkeä asennus. Maa-asenteisena saatavana myös lämmityspylväsversiot Latausasema 1pistorasia EVT160.11, pylväs Latausasema 2pistorasiaa EVT160.12, pylväs Latausasema EVT FLP Latausasema 1pistorasia EVT060.11, seinäsas Latausasema 2pistorasiaa EVT060.12, seinäas Keskukset ja kotelot varastossa *

191 Ensto Chago-latauspisteet Kompakti seinä- tai pylväsasenteinen sähköauton latauspiste. Liitäntävaihtoehtoina joko kaksi 16A Schuko-pistorasiaa tai yksi 3x32A Mode 3 Type 2 -liitin. Tyylikäs ja kestävä tuote, joka sopii erityisesti erilaisiin pysäköintitiloihin sekä myös kotilataukseen. Latausasema 2x16A EVP Latausasema EVP Latausasema 36A EVP Asennusosat Lattiakiinnitysadapteri EVTL15.20, adapteri EVC100-latausasemalle, reikä k EVTL15.213, Asennuslevy EVC200-latausasemalle EVTL15.215, Asennuslevy Korotusrengas EVTL15.22 Korotuskehys EVC-latausasemille EVTL15.24, Maa-asennusadapteri Maatolpan seinäkiinnitysteline EVTL15.30, Seinäasennussarja Kiinn.adapteri betonijalustaan EVTL15.40, adapteri Adapteri EVTL Adapteri EVTL Adapteri EVTL Latausaseman tarvike EVTL Keskukset ja kotelot 191

192 RITTAL TEOLLISUUSKAAPIT AE-kytkentäkaapit Sisältäen: - asennuslevyn - peitelaipat - kaksoislehtilukon salpoineen - IP66, IP , -04, -06, -08, -10 Lajimerkki Snro V Pakkaus Yksikkö Mitat l x k x s Maalattua teräslevyä, yksioviset AE * 1 kpl 200x300x AE * 1 kpl 200x300x AE * 1 kpl 300x300x AE * 1 kpl 300x400x AE * 1 kpl 380x300x AE * 1 kpl 380x300x AE * 1 kpl 380x380x AE * 1 kpl 380x600x AE * 1 kpl 380x600x AE * 1 kpl 400x500x AE * 1 kpl 500x500x AE * 1 kpl 500x500x AE * 1 kpl 500x700x AE * 1 kpl 600x380x AE kpl 600x380x AE * 1 kpl 600x600x AE * 1 kpl 600x600x AE * 1 kpl 600x760x AE kpl 600x760x AE * 1 kpl 600x800x AE * 1 kpl 600x1000x AE * 1 kpl 600x1200x AE * 1 kpl 760x760x AE kpl 760x760x AE * 1 kpl 800x1000x AE * 1 kpl 800x1200x300 Maalattua teräslevyä, kaksioviset AE kpl 1000x760x AE kpl 1000x760x AE kpl 1000x1000x AE kpl 1000x1200x AE * 1 kpl 1000x1400x300 Ruostumatonta terästä, yksioviset AE * 1 kpl 380x300x AE * 1 kpl 300x380x AE * 1 kpl 380x300x AE * 1 kpl 380x380x AE kpl 380x600x AE * 1 kpl 500x500x AE kpl 500x500x AE kpl 600x380x AE * 1 kpl 600x600x AE kpl 600x760x AE kpl 760x760x AE kpl 800x1000x AE kpl 800x1200x300 Ruostumatonta terästä, kaksioviset AE kpl 1000x1000x AE kpl 1000x1200x Keskukset ja kotelot varastossa *

193 KL-riviliitinkotelot - sileäseinäiset kotelot (ei laippa-aukkoa) - asennuslevyt tilattava erikseen - IP66 Lajimerkki Snro V Pakkaus Yksikkö Mitat l x k x s Maalattua teräslevyä, ilman laippoja KL * 1 kpl 150x150x KL kpl 150x150x KL * 1 kpl 200x150x KL kpl 200x150x KL kpl 200x200x KL * 1 kpl 200x200x KL * 1 kpl 300x150x KL kpl 300x150x KL kpl 300x200x KL * 1 kpl 300x200x KL kpl 300x300x KL kpl 400x200x KL * 1 kpl 400x200x KL kpl 400x300x KL kpl 400x400x KL kpl 500x200x KL kpl 500x300x KL kpl 600x200x KL kpl 600x200x KL kpl 600x300x KL kpl 600x400x KL kpl 800x200x KL kpl 800x400x120 Maalattua teräslevyä, laipoilla L KL kpl 300x150x L KL kpl 300x200x L KL kpl 300x300x L KL kpl 400x200x L KL kpl 400x300x L KL kpl 400x400x L KL kpl 500x200x L KL kpl 500x300x L KL kpl 600x200x L KL kpl 600x300x L KL kpl 600x400x L KL kpl 800x200x L KL kpl 800x400x120 KL-sarjan koteloiden asennuslevyt Pakkaus Yksikkö Asennuslevy (KL ) KL kpl Asennuslevy (KL ) KL kpl Asennuslevy (KL ) KL kpl Asennuslevy (KL ) KL kpl Asennuslevy (KL ) KL kpl Asennuslevy (KL ) KL kpl Asennuslevy (KL ) KL kpl Asennuslevy (KL ) KL kpl Asennuslevy (KL ) KL kpl Asennuslevy (KL1509/37) KL kpl Asennuslevy (KL ) KL kpl Asennuslevy (KL ) KL kpl Asennuslevy (KL ) KL kpl Asennuslevy (KL ) KL kpl Asennuslevy (KL ) KL kpl Asennuslevy (KL ) KL kpl , , , -90 Keskukset ja kotelot 193

194 Pakkaus Yksikkö Seinäkiinnikkeet 4 kpl KL KL * 1 pak Seinäkiinnikkeet 4 kpl KL KL * 1 pak EB-kytkentäkotelot Sisältäen: - asennuslevyn - oven 180 saranoilla - kaksoislehtilukon salpoineen - IP , -41, -43, -46, Lajimerkki Snro V Pakkaus Yksikkö Mitat l x k x s Maalattua teräslevyä EB * 1 kpl 150X150X EB kpl 150X150X EB kpl 150X300X EB kpl 150X300X EB * 1 kpl 200X200X EB * 1 kpl 200X200X EB kpl 200x300x EB * 1 kpl 200X300X EB kpl 200x400x EB * 1 kpl 200X400X EB kpl 200x500x EB kpl 300X300X EB * 1 kpl 300X400X120 Kaappien ja koteloiden lisätarvikkeet Läpivientilaippa 52VO IP SZ 3-KOKO * Läpivientilaippa 85VO IP SZ 5-KOKO * Läpivientilaippa 88VO IP SZ 4-KOKO * Kaappilämmitin 8-10W V * Kaappilämmitin 18-20W V * Kaappilämmitin 23-30W V * Kaappilämmitin 49-50W V * Kaappilämmitin 63-75W V Kaappilämmit W V Kaappilämm W V * Kaappilämmitin 250W 230V Kaappilämmitin 400W 230V Kaappilämmitin 800W 230V Kahva Ergoform-S RAL 7032 SZ SZ Kaksoislehtiavain (vakio) SZ SZ * Kansisarana jousikiinn. 3 par KL * Kansisaranat porattava 3 par KL Multilaippa-aukoitus SZ2562 SZ2602/M 2 kpl Multilaippa-aukoitus SZ2563 SZ2601/M 2 kpl Multilaippa-aukoitus SZ2563 SZ2601/M1 1 kpl Muovikahva AE-koteloille SZ SZ * Muovikahva+3424E AE ja CP-ohj SZ Muovilaippa 12xPG135 1 kpl SZ SZ Muovilaippa AE 1 kpl 160x70 SZ SZ Muovilaippa AE 1 kpl 330x90 SZ SZ Muovilaippa AE 1 kpl 339x SZ Muovilaippa AE 1 kpl 530x SZ * Muovilaippa SZ SZ Ovikytkin PS/ES SZ SZ Painonappi/varmuuslukkopesä SZ SZ Painonappilukkopesä SZ SZ Pikalukot 12kpl SZ SZ Keskukset ja kotelot varastossa *

195 Poistosuodatin RAL SK * Seinäkiinnike 40mm AE/EL SZ SZ Suodatinmatto kpl SK Suodatinmatto 3322 vp = 5 kpl SK Suodatinmatto 3323 vp = 5 kpl SK Suodatinmatto 3325 vp = 5 kpl SK Suodatinmatto 3326 vp = 5 kpl SK Suodatintuuletin 230 V RAL SK Suodatintuuletin 230 V RAL SK Tiiviste kpl SK Tiiviste 3322 vp = 5kpl SK Tiiviste 3323 vp = 5kpl SK Tiiviste 3325 vp = 5 kpl SK Tiiviste 3326 vp = 5 kpl SK Varmuuslukkopesä 3524E SZ SZ Varmuuslukkopesä AE (SZ2420) SZ Yleisavain kaksoisl. ja 7/8 mm SZ Termost. 24/48/60Vdc Vac SK * Pylväskiinnike KL AE KS Seinäkiinnike 40mm AE/EL 4kpl SZ * Seinäkiinnike 10mm AE/EL 4kpl SZ * Seinäkiinnike RST 4kpl SZ * Laippa FISZMC25EMC * Laippa FISZMC35EMC * Kaaviotasku DIN A4 polystyrol * Keskukset ja kotelot 195

196 SCHNEIDER ELECTRIC KOJEKAAPIT SEINÄKAAPIT Teräs, Spacial S3D Teräs, Spacial S3D Seinään asennettava RAL 7035 pulverimaalatut teräskaappi. Markkinoiden laajin valikoima vakiomittaisia kaapeja. Kojekaapin runko on taivutettu ja hitsattu kasaan yhdestä metallilevystä. Kaksoistaivutettu ja kouruksi muotoiltu etuprofiili estää veden pääsyn kaapin sisätiloihin. Kotelotintiluokka IP66 (1-ov.) ja IP55 (2-ov.). Iskujen kestävyysluokka IK10 (metalliov.) and IK08 (lasiov.). Ovessa pursotettu polyuretaanitiiviste, reiitetyt kiskot ja 3-pistelukitusmekanismi yli 600 mm korkeissa kaapeissa. Vakiona kaksoislehtivainlukkopesä ja vääntökahva. Asennuslevyn kiinnitys kojekaapin pohjaan hitsattuihin pultteihin. Asennuslevyn ja pohjan väliin jää 10 mm rako. Kaksi maadoitusruuvia ovessa ja rungossa mahdollistaa oven maadoittamisen riippumatta oven kätisyydestä. Toimitukseen sisältyy asennuslevy ja esimerkitty kaapelilaippalevy neopreenikumitiivisteellä. Yleisimpiä lisätarvikkeita: Seinäkiinnityskorvakkeet (kiinnitys kaapin ulkopuolelta) ja FL21 multilaippa-aukkolevyt. Mitat k x l x s Kojekaapit yhdellä ovella, IP66 Kaappi seinäasennus FE NSYS3D3215P x200x150 Kaappi seinäasennus FE NSYS3D32515P x250x150 Kaappi seinäasennus FE NSYS3D3315P x300x150 Kaappi seinäasennus FE NSYS3DBFL x300x175 Kaappi seinäasennus FE NSYS3D3320P x300x200 Kaappi seinäasennus FE NSYS3D3415P x300x400 Kaappi seinäasennus FE NSYS3DBFL x150x175 Kaappi seinäasennus FE NSYS3D4315P x300x150 Kaappi seinäasennus FE NSYS3DBFL x300x175 Kaappi seinäasennus FE NSYS3D4320P x300x200 Kaappi seinäasennus FE NSYS3D4420P x400x200 Kaappi seinäasennus FE NSYS3D4620P x600x200 Kaappi seinäasennus FE NSYS3D4625P x600x250 Kaappi seinäasennus FE NSYS3D5320P x300x200 Kaappi seinäasennus FE NSYS3D5420P x400x200 Kaappi seinäasennus FE NSYS3D5425P x400x250 Kaappi seinäasennus FE NSYS3D5520P x500x200 Kaappi seinäasennus FE NSYS3D5525P x500x250 Kaappi seinäasennus FE NSYS3D6420P x400x200 Kaappi seinäasennus FE NSYS3D6425P x400x250 Kaappi seinäasennus FE NSYS3D6525P x500x250 Kaappi seinäasennus FE NSYS3D6620P x600x200 Kaappi seinäasennus FE NSYS3D6625P x600x250 Kaappi seinäasennus FE NSYS3D6630P x600x300 Kaappi seinäasennus FE NSYS3D6640P x600x400 Kaappi seinäasennus FE NSYS3D6830P x800x300 Kaappi seinäasennus FE NSYS3D7525P x500x250 Kaappi seinäasennus FE NSYS3D8620P x600x200 Kaappi seinäasennus FE NSYS3D8625P x600x250 Kaappi seinäasennus FE NSYS3D8630P x600x300 Kaappi seinäasennus FE NSYS3D8640P x600x400 Kaappi seinäasennus FE NSYS3D8825P x800x250 Kaappi seinäasennus FE NSYS3D8830P x800x300 Kaappi seinäasennus FE NSYS3D81030P x1000x300 Kaappi seinäasennus FE NSYS3D10625P x600x250 Kaappi seinäasennus FE NSYS3D10630P x600x300 Kaappi seinäasennus FE NSYS3D10640P x600x400 Kaappi seinäasennus FE NSYS3D10825P x800x250 Kaappi seinäasennus FE NSYS3D10830P x800x300 Kaappi seinäasennus FE NSYS3D10840P x800x400 Kaappi seinäasennus FE NSYS3D101030P x1000x300 Kaappi seinäasennus FE NSYS3D12630P x600x300 Kaappi seinäasennus FE NSYS3D12830P x800x300 Kaappi seinäasennus FE NSYS3D12840P x800x Keskukset ja kotelot varastossa *

197 Mitat k x l x s Kaappi seinäasennus FE NSYS3D121030P x1000x300 Kojekaapit kahdella ovella, IP55 Kaappi seinäasennus FE NSYS3D81230DP x1200x300 Kaappi seinäasennus FE NSYS3D101030DP x1000x300 Kaappi seinäasennus FE NSYS3D101230DP x1200x300 Kaappi seinäasennus FE NSYS3D121030DP x1000x300 Kaappi seinäasennus FE NSYS3D121230DP x1200x300 Kaappi seinäasennus FE NSYS3D121240DP x1200x400 Kaappi seinäasennus FE NSYS3D141030DP x1000x300 Ruostumaton teräs, Spacial S3X Seinäkaapit ruostumattomamasta teräksestä (304L). Scotch-Brite harjattu viimeistely. Kojekaapin runko on taivutettu ja hitsattu kasaan yhdestä metallilevystä. Kouruksi muotoiltu etuprofiili estää veden pääsyn kaapin sisätiloihin. Kotelotintiluokka IP66. Iskujen kestävyysluokka IK10. Ovessa pursotettu polyuretaanitiiviste ja reiitetyt kiskot. Vakiona kaksoislehtivainlukkopesä. Erikseen tilattavan asennuslevyn kiinnitys kojekaapin pohjaan hitsattuihin pultteihin. Hitsatut maadoituspultit ovessa ja rungossa. Oven saranat ruostumatonta terästä. Lukot: kromipäällystetty zamak. Tasainen alapohja (ei kaapeliläpivientiä/ei kaapelilaippalevyä). Asennuslevy tilattava erikseen. Yleisimpiä lisätarvikkeita: Asennuslevy ja seinäkiinnityskorvakkeet. Useimmat lisätarvikkeet yhteneväisiä teräksisten seinäkaappien kanssa. Haponkestävät teräskaapit (316L), lattiakaapit ja ohjaupulpetit ruostumattomasta teräksestä erikseen kysyttäessä Mitat k x l x s Yhdellä ovella, IP66 Kaappi seinäasennus RST NSYS3X x200x150 Kaappi seinäasennus RST NSYS3X x300x150 Kaappi seinäasennus RST NSYS3X x300x150 Kaappi seinäasennus RST NSYS3X x300x200 Kaappi seinäasennus RST NSYS3X x400x200 Kaappi seinäasennus RST NSYS3X x400x200 Kaappi seinäasennus RST NSYS3X x400x200 Kaappi seinäasennus RST NSYS3X x600x250 Kaappi seinäasennus RST NSYS3X x500x250 Kaappi seinäasennus RST NSYS3X x600x250 Kaappi seinäasennus RST NSYS3X x800x300 Kaappi seinäasennus RST NSYS3X x800x300 Kahdella ovella, IP55 Kaappi seinäasennus RST NSYS3X x1000x300 Kaappi seinäasennus RST NSYS3X x1000x300 Polyesteri, Thalassa PLM Seinään asennettava lasikuituvahvisteinen polyesterikaappi. Väri: RAL Mekaanisia ominaisuuksia: Eristysluokka II, kotelointiluokka IP66, mekaaninen kestävyys IK10 (20 joulea, 5kg, 0,4m), ruostumattomuus, keveys, helppo työstettävyys, hyvä terminen kestoisuus, itsesammuva ja halogeenivapaa materiaali. Ovena taso-ovi tai lasiovi. Taso-ovessa esimerkitty ruudukko helpottaa ovikojeiden sijoittelua. Kätisyyden vaihto kääntämällä kotelo ylosalaisin. Asennuslevy ja DIN-kiskojen asennusalustat ja ruuvit tilattava erikseen. Asennuslevyt samoja kuin teräksisissä tai ruostumattomissa seinäkaapeissa. Yleisimpiä lisätarvikkeita: Seinäkiinnityskorvakkeet, asennuslevy, DIN-kiskojen asennusalustat ja ruuvit. Lasikuituvahvisteiset polyesteri lattiakaapit Thalassa PLA erikseen kysyttäessä. Mitat k x l x s Lasikuituvahvisteinen polyesteri, IP66 Kaappi seinäasennus GRP NSYPLM x255x160 Kaappi seinäasennus GRP NSYPLM x215x160 Kaappi seinäasennus PC NSYPLM x330x200 Kaappi seinäasennus GRP NSYPLM x430x200 Kaappi seinäasennus GRP NSYPLM x435x250 Kaappi seinäasennus GRP NSYPLM x535x300 Kaappi seinäasennus GRP NSYPLM x635x Keskukset ja kotelot 197

198 Mitat k x l x s Kaappi seinäasennus GRP NSYPLM x850x350 Lasikuituvahvisteinen polyesteri lasiovella, IP66 Kaappi seinäasennus GRP NSYPLM54T x430x200 Kaappi seinäasennus GRP NSYPLM64T x435x250 Kaappi seinäasennus GRP NSYPLM75T x535x300 Kaappi seinäasennus GRP NSYPLM86T x635x300 Kaappi seinäasennus GRP NSYPLM108T x850x350 Seinäkaappien lisätarvikkeet Asennuslevyt Asennuslevy K250xL300 NSYMM Asennuslevy K300xL200 NSYMM Asennuslevy K300xL250 NSYMM Asennuslevy K300xL300 NSYMM Asennuslevy silkkip. K400xL300 NSYMS Asennuslevy K400xL300 NSYMM Asennuslevy silkkip. K400xL400 NSYMS Asennuslevy K400xL400 NSYMM Asennuslevy silkkip. K500xL400 NSYMS Asennuslevy K500xL400 NSYMM Asennuslevy silkkip. K600xL400 NSYMS Asennuslevy K600xL400 NSYMM Asennuslevy K600xL500 NSYMM Asennuslevy silkkip. K600xL600 NSYMS Asennuslevy K600xL600 NSYMM Asennuslevy silkkip. K700xL500 NSYMS Asennuslevy K700xL500 NSYMM Asennuslevy silkkip. K800xL600 NSYMS Asennuslevy K800xL600 NSYMM * Asennuslevy K800xL800 NSYMM Asennuslevy K1000xL800 NSYMM Asennuslevy K1000xL1000 NSYMM Asennuslevy K1200xL1000 NSYMM Ovitarvikkeet (S3D) Ovisalpa S3D kork alkaen 400mm NSYAEDRSCST Ovisalpa S3D kork alle 400mm NSYAEDRS3DPA Väännin ilman lukkopesää S3D NSYAEDLS3DRL Ovikahva 1241E avaimella S3D NSYAEDL1242S3D Kaaviotaskut Kaaviotasku metal. 600mm oveen NSYSDP6M Kaaviotasku metal. 800mm oveen NSYSDP8M Kaaviotasku A4 teippi syv 22mm NSYDPA Kaaviotasku A3 teippi syv 35mm NSYDPA Korjausväri Spraymaali RAL ml NSYBPA Special S3D ja S3X seinäkiinnikkeet (4 kpl) Seinäkiinnikkeet 4kpl met S3D NSYAEFPFSC Seinäkiinnikepak. 4kpl S3X vrt NSYPFCX Thalassa PLM seinäkiinnikkeet (4 kpl) Seinäkiinnikepak. 4kpl PLM vrt NSYPFPLM Asennuslevyn syvyyssäätö As.levyn syvyyssäätö 200mm NSYSDCR As.levyn syvyyssäätö 250mm NSYSDCR As.levyn syvyyssäätö 300mm NSYSDCR As.levyn syvyyssäätö 400mm NSYSDCR As. levyn syvyyssäätö PLM43/54 NSYDPLM As. levyn syvyyssäätö PLM64 NSYDPLM As. levyn syvyyssäätö PLM75/86 NSYDPLM As. levyn syvyyssäätö PLM108 NSYDPLM FL21 laippa-aukot Laippa-aukko 245x130 1xFL21 NSYTLCFL Keskukset ja kotelot varastossa *

199 Laippa-aukko 345x130 1xFL21 NSYTLDFL Laippa-aukko 445x130 1xFL21 NSYTLEFL Laippa-aukko 545x130 1xFL21 NSYTLFFL Laippa-aukko 545x130 2xFL21 NSYTLF2FL Laippa-aukko 495x220 2xFL21 NSYTLG2FL Laippa-aukko 495x220 4xFL21 NSYTLG4FL Puhkaistava FL21 multilaippa FL21 multilaippa 7 aukkoa NSYAECPFLT FL21 multilaippa 25 aukkoa NSYAECPFLT FL21 multilaippa 35 aukkoa NSYAECPFLT LATTIAKAAPIT Yksittäiset lattiakaapit, Spacial SM Spacial SM on markkinoiden laajin (eniten vakiokokoja) yksittäinen monoblock -lattiakaappi. Kojekaapin runko koostuu kahdesta osasta: runko + hitsattu takaseinä. Asennuslevy sisältyy toimitukseen (loppumerkintä P). Asennuslevy on pakattu erilleen kojekaappipakkauksen sisälle. Ovessa on pystysuunnassa siirettävät vaakakiskot. Vakiona kaksoislehtiavainlukkopesä ja kahva. Oven kätisyyden helppoa ja nopeaa. Lisävarusteena oleva sokkeli koostuu kahdesta osasta (etu ja takaosa sekä sivuosat). Asennuslevy ja pohjalevy (yhdellä läpivientiaukolla) sisältyy toimitukseen. Nostopultit ja sokkelit tilattava erikseen. Väri: RAL 7035, Kotelointiluokka: IP55, Iskukestoisuusluokka: IK10. Yleisimpiä lisärvikkeita: Nostopultit, sokkelit, kahvat ja lukkopesät, kiinnityskiskot, valaistus, kaaviotaskut, kaapelikiinnikkeet, tukirakenteet raskaille kuormille, maadoituskiskot...useat lisärvikkeet yhteneväisiä Spacial SF rivikaappien kanssa Mitat k x l x s Lattiakaapit yhdellä ovella, IP55 Kaappi lattia-asennus FE NSYSM14830P x800x300 Kaappi lattia-asennus FE NSYSM16630P x600x300 Kaappi lattia-asennus FE NSYSM16640P x600x400 Kaappi lattia-asennus FE NSYSM16830P x800x300 Kaappi lattia-asennus FE NSYSM16840P x800x400 Kaappi lattia-asennus FE NSYSM18640P x600x400 Kaappi lattia-asennus FE NSYSM18830P x800x300 Kaappi lattia-asennus FE NSYSM18840P x800x400 Kaappi lattia-asennus FE NSYSM18860P x800x600 Kaappi lattia-asennus FE NSYSM20640P x600x400 Kaappi lattia-asennus FE NSYSM20830P x800x300 Kaappi lattia-asennus FE NSYSM20840P x800x400 Kaappi lattia-asennus FE NSYSM20850P x800x500 Kaappi lattia-asennus FE NSYSM20860P x800x600 Lattiakaapit kahdella ovella, IP55 Kaappi lattia-asennus FE NSYSM DP x1000x400 Kaappi lattia-asennus FE NSYSM DP x1000x400 Kaappi lattia-asennus FE NSYSM DP x1600x400 Kaappi lattia-asennus FE NSYSM DP x1000x400 Kaappi lattia-asennus FE NSYSM DP x1200x400 Yksittäiset lattiakaaapit, Special SM, lisätarvikkeet Etu- ja takasokkelit Sokkeli etu ja taka 100x300 NSYSPF Sokkeli etu ja taka 100x400 NSYSPF Sokkeli etu ja taka 100x600 NSYSPF Sokkeli etu ja taka 100x800 NSYSPF Sokkeli etu ja taka 100x1000 NSYSPF Keskukset ja kotelot 199

200 Sokkeli etu ja taka 100x1200 NSYSPF Sokkeli etu ja taka 100x1600 NSYSPF Sivusokkelit Sokkelin sivuosat 100x300 NSYSPS Sokkelin sivuosat 100x400 NSYSPS Sokkelin sivuosat 100x500 NSYSPS Sokkelin sivuosat 100x600 NSYSPS Sokkelin sivuosat 100x800 NSYSPS Muut lisätarvikkeet Lukko 3mm kaksoislehtiavain NSYINDB Lukkopesä 8mm kolmiokanta NSYINT Sovitin ASSA lukolle SF/SM NSYINASSA Ovikahva painonapilla SF/SM NSYINPULS Seinäkiinnikepak. 2kpl SM vrt NSYSMWFIX Ovisalpa mekaaninen SF NSYSFMDR Ovikytkin 1s+1a 10A/500V SM NSYMDCM Kaaviotaskut Kaaviotasku metal. 600mm oveen NSYSDP6M Kaaviotasku metal. 800mm oveen NSYSDP8M Kaaviotasku A4 teippi syv 22mm NSYDPA Kaaviotasku A3 teippi syv 35mm NSYDPA Valaistus 230 V, 50 Hz Korjausväri Spraymaali RAL ml NSYBPA Rivitettävät lattiakaapit, Special SF Spacial SF on markkinoiden laajin (eniten vakiokokoja), monipuolinen, modulaarinen ja rivitettävä lattiakaappijärjestelmä. Järjestelmällä on mahdolista saavutta 25% nopeampi asennus kuin muilla vastaavilla järjestelmillä. Runkoprofiilin rakenne takaa vankan ja kestävän rakenteen. Rivin kokonaispituus on sama, kuin yksittäisten kojekaappien leveyden summa. Yhteen pystyprofiiliin voidaan asentaa 2 ovea (molempiin kulmiin). Ovessa on pystysuunnassa siirrettävät vaakakiskot. Vakiona kaksoislehtiavainlukkopesä ja kahva. Oven kätisyyden vaihto on helppoa ja nopeaa. Sivuseinien asennus helppoa ja nopeaa mm. irtoamattomien kiinnitysruuvien ansiosta. Sokkeli koostuu kahdesta osasta (etu ja takaosa sekä sivuosat) Asennuslevy, pohjalevy, sivuseinät, nostopultit/-kiskot ja sokkelit tilattava erikseen. Väri: RAL 7035, Kotelointiluokka: IP55, Iskukestoisuusluokka: IK10. Yleisimpiä listarvikkeita: Asennuslevy, pohjalevy, sivuseinät, nostopultit/-kiskot, sokkelit, rivitysasennussarjat, kahvat ja lukkopesät, kiinnityskiskot, valaistus, kaaviotaskut, kaapelikiinnikkeet, tukirakenteet raskaille kuormille, maadoituskiskot... Useat lisätarvikeet yhteneväisiä Spacial SM kojekaappien kanssa. Mitat k x l x s Rivikaapit yhdellä ovella, IP55 Kaappi lattia-asennus FE NSYSF18640P x600x400 Kaappi lattia-asennus FE NSYSF18650P x600x500 Kaappi lattia-asennus FE NSYSF18660P x600x600 Kaappi lattia-asennus FE NSYSF18840P x800x400 Kaappi lattia-asennus FE NSYSF18850P x800x500 Kaappi lattia-asennus FE NSYSF18860P x800x600 Kaappi lattia-asennus FE NSYSF181040P x1000x400 Kaappi lattia-asennus FE NSYSF181060P x1000x600 Kaappi lattia-asennus FE NSYSF20640P x600x400 Kaappi lattia-asennus FE NSYSF20650P x600x500 Kaappi lattia-asennus FE NSYSF20660P x600x600 Kaappi lattia-asennus FE NSYSF20680P x600x800 Kaappi lattia-asennus FE NSYSF20840P x800x400 Kaappi lattia-asennus FE NSYSF20850P x800x500 Kaappi lattia-asennus FE NSYSF20860P x800x600 Kaappi lattia-asennus FE NSYSF20880P x800x800 Kaappi lattia-asennus FE NSYSF201040P x1000x400 Kaappi lattia-asennus FE NSYSF201050P x1000x500 Rivikaapit kahdella ovella, IP Keskukset ja kotelot varastossa *

201 Mitat k x l x s Kaappi lattia-asennus FE NSYSF DP x1000x400 Kaappi lattia-asennus FE NSYSF DP x1200x400 Kaappi lattia-asennus FE NSYSF DP x1000x400 Kaappi lattia-asennus FE NSYSF DP x1000x500 Kaappi lattia-asennus FE NSYSF DP x1000x600 Kaappi lattia-asennus FE NSYSF DP x1200x400 Kaappi lattia-asennus FE NSYSF DP x1200x500 Kaappi lattia-asennus FE NSYSF DP x1200x600 Kaappi lattia-asennus FE NSYSF DP x1200x800 Rivikaapit, Special SF, lisätarvikkeet Sivuseinät Sivuseinäpari SF K1800xS400 NSY2SP Sivuseinäpari SF K1800xS500 NSY2SP Sivuseinäpari SF K1800xS600 NSY2SP Sivuseinäpari SF K2000xS400 NSY2SP Sivuseinäpari SF K2000xS500 NSY2SP Sivuseinäpari SF K2000xS600 NSY2SP Sivuseinäpari SF K2000xS800 NSY2SP Rivitystarvikkeet Rivitysssarja 2 kaapille SF NSYSFBK Etu- ja takasokkelit Sokkeli etu ja taka 100x300 NSYSPF Sokkeli etu ja taka 100x400 NSYSPF Sokkeli etu ja taka 100x600 NSYSPF Sokkeli etu ja taka 100x800 NSYSPF Sokkeli etu ja taka 100x1000 NSYSPF Sokkeli etu ja taka 100x1200 NSYSPF Sokkeli etu ja taka 100x1600 NSYSPF Sivusokkelit Sokkelin sivuosat 100x400 NSYSPS Sokkelin sivuosat 100x500 NSYSPS Sokkelin sivuosat 100x600 NSYSPS Sokkelin sivuosat 100x800 NSYSPS Sokkelin sivuosat 100x300 NSYSPS Asennuslevyt kaappien väliin As.levy kaappien väliin 1800mm NSYSIMP As.levy kaappien väliin 2000mm NSYSIMP Kaksiosaiset pohjalevyt neopreenitiivisteellä Pohjalevy 2-osainen 600x400 NSYEC Pohjalevy 2-osainen 600x500 NSYEC Pohjalevy 2-osainen 600x600 NSYEC Pohjalevy 2-osainen 600x800 NSYEC Pohjalevy 2-osainen 800x400 NSYEC Pohjalevy 2-osainen 800x500 NSYEC Pohjalevy 2-osainen 800x600 NSYEC Pohjalevy 2-osainen 1000x400 NSYEC Pohjalevy 2-osainen 1000x500 NSYEC Pohjalevy 2-osainen 1000x600 NSYEC Pohjalevy 2-osainen 1000x800 NSYEC Pohjalevy 2-osainen 1200x400 NSYEC Pohjalevy 2-osainen 1200x500 NSYEC Pohjalevy 2-osainen 1200x600 NSYEC Pohjalevy 2-osainen 1200x800 NSYEC Lukkopesät Lukko 3mm kaksoislehtiavain NSYINDB Lukkopesä 8mm kolmiokanta NSYINT Sovitin ASSA lukolle SF/SM NSYINASSA Ovikahva painonapilla SF/SM NSYINPULS Asennuskiskot As.kiskot 2kpl 1rivi L400mm NSYSUCR Keskukset ja kotelot 201

202 As.kiskot 2kpl 1rivi L500mm NSYSUCR As.kiskot 2kpl 1rivi L600mm NSYSUCR As.kiskot 2kpl 1rivi L800mm NSYSUCR As.kiskot 2kpl 2rivi L600mm NSYSUCR As.kiskot 2kpl 3rivi L400mm NSYSUCR As.kiskot 2kpl 3rivi L500mm NSYSUCR As.kiskot 2kpl 3rivi L600mm NSYSUCR As.kiskot 2kpl 3rivi L800mm NSYSUCR As.kisko 2kpl 3rivi L1200mm NSYSUCR Muut lisätarvikkeet Ovisalpa mekaaninen SF NSYSFMDR Sarana 180ast avaus SF/SM NSYSH Ovikytkin 1s+1a 10A/500V SM NSYMDCM Nostorengas 4 kpl M12 SF NSYSFEB Valaistus 230 V, 50 Hz Korjausväri Spraymaali RAL ml NSYBPA ILMASTOINTI Ilmanvaihto ja tuuletus Suodatintuulettimet 230 VAC Suodatintuuletin 65m3/h 230V NSYCVF65M230PF Suodatintuuletin 38m3/h 230V NSYCVF38M230PF Suodatintuuletin 85m3/h 230V NSYCVF85M230PF Suodatintuuletin 165m3/h 230V NSYCVF165M230PF Suodatintuuletin 300m3/h 230V NSYCVF300M230PF Suodatintuuletin 560m3/h 230V NSYCVF560M230PF Suodatintuuletin 850m3/h 230V NSYCVF850M230PF Poistoilmasuodattimet Poistoilmasuodatin 92x92 NSYCAG92LPF Poistoilmasuod 125x125 RAL7035 NSYCAG125LPF Poistoilmasuodatin 223x223 NSYCAG223LPF Poistoilmasuodatin 291x291 NSYCAG291LPF Ilmanvaihtosäleikkö, metalli Ilmanv.säleikkö met 109x95mm NSYCAG104X95LM Ilmanv.säleikkö met 130x110mm NSYCAG130X110LM Ilmanv.säleikkö met 170x190mm NSYCAG170X190LM Jäähdyttimet Ilma / ilma jäähdytin SLIM Jäähdytin 1100W 230VAC SLIM NSYCUB1100W230S Jäähdytin 1100W 400VAC SLIM NSYCUB1100W400S Jäähdytin 1500W 230VAC SLIM NSYCUB1500W230S Jäähdytin 1500W 400VAC SLIM NSYCUB1500W400S Jäähdytin 2200W 230VAC SLIM NSYCUB2200W230S Jäähdytin 2200W 400VAC SLIM NSYCUB2200W400S Jäähdytin 2700W 230VAC SLIM NSYCUB2700W230S Jäähdytin 2700W 400VAC SLIM NSYCUB2700W400S SLIM jäähdyttimen asennuskehys Jäähdytt. pinta-as.kehys NSYCUCL Jäähdytt. puoliuppoas.kehys NSYCUCH Jäähdyttimen uppoasennuskehys NSYCUCF Keskukset ja kotelot varastossa *

203 Lämmittimet Lämmitin 10W VAC NSYCR10WU Lämmitin 20W VAC NSYCR20WU Lämmitin 55W VAC NSYCR55WU Lämmitin 100W VAC NSYCR100WU Lämmitin 150W VAC NSYCR150WU Termostaatit Avautuva ( lämmittimen ohjaus) Termostaatti 0-60 C 1 av. NSYCCOTHC Sulkeutuva (tuulettimen ohjaus) Termostaatti 0-60 C 1S NSYCCOTHO Avautuva + sulkeutuva (kaksoistermostaatti) Kaksoisterm 0-60 C 1s+1a NSYCCOTHD LISÄTARVIKKEITA Valaisin 230V 11W + schuko NSYLAMCS Valaisin 230V 11W ei schuko NSYLAMC GIRA YHDISTELMÄPYLVÄÄT Yhdistelmäpylväät Lajimerkki Snro V YP 491 mm 3/3 ALU YP 491mm 3/3 ANT YP 769 mm valolla 3/3 ALU YP 769 mm valolla 3/3 ANT YP 769 mm valoyksiköllä ALU YP 769 mm valoyksiköllä ANT YP 491 mm valoyksiköllä ALU YP 491 mm vloyksiköllä ANT YP 491 mm 3/0 ALU YP 491 mm 3/0 ANT YP 769 mm Valolla 3/0 ALU YP 769 mm Valolla 3/0 ANT YP 769 mm 6/0 ALU YP 769 mm 6/0 AANT YP 1600 mm valolla 3/0 ALU YP 1600 mm valolla 3/0 ANT YP 1400 mm 4/0 ALU YP 1400 mm 4/0 ANT YP 1600 mm 6/0 ALU mm 6 tyhjää rasiaa ANT YP 1600 mm 4/0 ALU YP 1600 mm 4/0 ANT Keskukset ja kotelot 203

204 GEWISS MODUULIKOTELOT IP65 muovikotelo, pinta-asennus EuroBOX 40CDKe Moduulikotelo pinta EuroBOX 40 EuroBOX 40CDKe 298x260x140 RAL Moduulikotelo pinta EuroBOX 40 EuroBOX 40CDKe 143x210x100 RAL Moduulikotelo pinta EuroBOX 40 EuroBOX 40CDKe 215x210x100 RAL Moduulikotelo pinta EuroBOX 40 EuroBOX 40CDKe 298x420x140 RAL Moduulikotelo pinta EuroBOX 40 EuroBOX 40CDKe 298x570x140 RAL Moduulikotelo pinta EuroBOX 40 EuroBOX 40CDKe 410x210x140 RAL Moduulikotelo pinta EuroBOX 40 EuroBOX 40CDKe 410x463x140 RAL Moduulikotelo pinta EuroBOX 40 EuroBOX 40CDKe 410x655x140 RAL Moduulikotelo pinta EuroBOX 40 EuroBOX 40CDKe 410x878x160 RAL Moduulikotelo EuroBOX 40CDK EuroBOX 40CDKe IP65 298x260x Moduulikotelo EuroBOX 40CDK EuroBOX 40CDKe IP65 298x270x Moduulikotelo EuroBOX 40CDK GW40125,40CDKe IP65 298x270x Moduulikotelo EuroBOX 40CDK EuroBOX 40CDKe IP65 298x420x Moduulikotelo EuroBOX 40CDK GW40124,40CDKe IP65 298x420x Moduulikotelo pinta Gewiss EuroBOX 40CDKe IP65 410x463x Moduulikotelo pinta Gewiss EuroBOX 40CDKe IP65 410x655x Moduulikotelo pinta Gewiss EuroBOX 40CDKe IP65 410x878x IP55 muovikotelo, pinta-asennus EuroBOX 40CD Moduulikotelo EuroBOX 40CD Kotelo IP55 105x170x98 4-mod Moduulikotelo EuroBOX 40CD Kotelo IP55 180x180x98 8-mod Moduulikotelo EuroBOX 40CD Kotelo IP55 250x250x Moduulikotelo EuroBOX 40CD Kotelo IP55 250x250x Moduulikotelo EuroBOX 40CD Kotelo IP55 250x375x Moduulikotelo EuroBOX 40CD Kotelo IP55 250x375x Moduulikotelo EuroBOX 40CD Kotelo IP55 376x400x Moduulikotelo EuroBOX 40CD Kotelo IP55 376x400x IP55 muovikotelo, pinta-asennus EuroBOX 40CD Asennuslevy Gewiss EuroBOX 46QM metallikotelo IP Asennuslevy Gewiss EuroBOX 46QM metallikotelo IP Asennuslevy Gewiss EuroBOX 46QM metallikotelo IP Asennuslevy Gewiss EuroBOX 46QM metallikotelo IP Asennuslevy Gewiss EuroBOX 46QM metallikotelo IP Asennuslevy Gewiss EuroBOX 46QM metallikotelo IP Asennuslevy Gewiss EuroBOX 46QM metallikotelo IP Keskukset ja kotelot varastossa *

205 IP40 muovikotelo, uppoasennus levyseinään EUROBOX 48,49,50 ja 51 Moduulikotelo uppo Gewiss EuroBOX 48 moduulikotelo levys Moduulikotelo uppo Gewiss EuroBOX 48 moduulikotelo levys Moduulikotelo uppo Gewiss EuroBOX 48 moduulikotelo levys Moduulikotelo uppo Gewiss EuroBOX 48 moduulikotelo levys IP40 muovikotelo, pinta-asennus EuroBOX 40CD Moduulikotelo EuroBOX 40CD IP 40 45x130x Moduulikotelo EuroBOX 40CD IP40 140x155x Moduulikotelo EuroBOX 40CD IP40 180x180x Moduulikotelo EuroBOX 40CD IP40 250x215x Moduulikotelo EuroBOX 40CD IP 250x340x Moduulikotelo EuroBOX 40CD IP40 250x495x Moduulikotelo EuroBOX 40CD IP40 280x225x Moduulikotelo EuroBOX 40CD IP40 280x350x Moduulikotelo EuroBOX 40CD IP40 400x400x Moduulikotelo EuroBOX 40CD IP40 90x130x IP40 muotoiltu muovikotelo, uppoasennus EuroBOX 40 Cdi Moduulikotelo uppo Gewiss EuroBOX 40 Cdi IP40 148x165x Moduulikotelo uppo Gewiss EuroBOX 40 Cdi IP40 148x165x Moduulikotelo uppo Gewiss EuroBOX 40 Cdi IP40 148x165x Moduulikotelo uppo Gewiss EuroBOX 40 Cdi IP40 148x165x Moduulikotelo uppo Gewiss F.M.ENCLOSURE BLANK DOOR 8M IP Moduulikotelo uppo Gewiss EuroBOX 40 Cdi IP40 250x195x Moduulikotelo uppo Gewiss EuroBOX 40 Cdi IP40 250x195x Moduulikotelo uppo Gewiss EuroBOX 40 Cdi IP40 250x195x Moduulikotelo uppo Gewiss EuroBOX 40 Cdi IP40 250x195x Moduulikotelo uppo Gewiss F.M.ENCLOSURE BLANK DOOR 12M I Moduulikotelo uppo Gewiss F.M.ENCLOS.B.DOOR 12M IP40+T.B Moduulikotelo uppo Gewiss F.M.ENCLOS.B.DOOR 24M(12X2) IP Moduulikotelo uppo Gewiss EuroBOX 40 Cdi IP40 330x218x Moduulikotelo uppo Gewiss EuroBOX 40 Cdi IP40 330x218x Moduulikotelo uppo Gewiss EuroBOX 40 Cdi IP40 330x218x Moduulikotelo uppo Gewiss EuroBOX 40 Cdi IP40 330x218x Moduulikotelo uppo Gewiss EuroBOX 40 Cdi IP40 330x218x Moduulikotelo uppo Gewiss EuroBOX 40 Cdi IP40 330x218x Moduulikotelo uppo Gewiss EuroBOX 40 Cdi IP40 330x218x Moduulikotelo uppo Gewiss EuroBOX 40 Cdi IP40 330x218x Moduulikotelo uppo Gewiss EuroBOX 40 Cdi IP40 330x338x Moduulikotelo uppo Gewiss EuroBOX 40 Cdi IP40 330x338x Moduulikotelo uppo Gewiss EuroBOX 40 Cdi IP40 330x338x Moduulikotelo uppo Gewiss EuroBOX 40 Cdi IP40 330x338x Moduulikotelo uppo Gewiss EuroBOX 40 Cdi IP40 330x338x Moduulikotelo uppo Gewiss EuroBOX 40 Cdi IP40 330x338x Moduulikotelo uppo Gewiss EuroBOX 40 Cdi IP40 330x338x Moduulikotelo uppo Gewiss EuroBOX 40 Cdi IP40 330x338x Moduulikotelo uppo Gewiss EuroBOX 40 Cdi IP40 330x493x Moduulikotelo uppo Gewiss EuroBOX 40 Cdi IP40 330x493x Moduulikotelo uppo Gewiss EuroBOX 40 Cdi IP40 330x493x Moduulikotelo uppo Gewiss EuroBOX 40 Cdi IP40 330x493x Moduulikotelo uppo Gewiss EuroBOX 40 Cdi IP40 330x493x Moduulikotelo uppo Gewiss EuroBOX 40 Cdi IP40 330x493x Keskukset ja kotelot 205

206 Moduulikotelo uppo Gewiss EuroBOX 40 Cdi IP40 330x493x Moduulikotelo uppo Gewiss EuroBOX 40 Cdi IP40 330x493x Moduulikotelo uppo Gewiss F.M.ENCLOSURE BLANK DOOR 36M.( Moduulikotelo uppo Gewiss F.M.ENCLOS.B.DOOR 36M(18X2) IP Moduulikotelo uppo Gewiss F.M.ENCLOSURE BLANK DOOR 24M.( IP30 muovikotelo, pinta-asennus EuroBOX 40Cde Moduulikotelo uppo Gewiss SURFACE-MOUNT.ENCLOSURE BLANK Moduulikotelo uppo Gewiss SURFACE-MOUNT. ENCLOSURE BLANK Moduulikotelo uppo Gewiss SURFACE-MOUNT.ENCLOSURE BLANK Moduulikotelo uppo Gewiss SURFACE-MOUNT.ENCLOSURE BLANK Moduulikotelo uppo Gewiss SURF.-MOUNT.ENCLOSURE 12 MODUL Moduulikotelo uppo Gewiss SURFACE-MOUNTING ENCLOSURE Moduulikotelo uppo Gewiss SURFACE-MOUNTING ENCLOSURE Moduulikotelo uppo Gewiss SURFACE-MOUNTING ENCLOSURE EuroBOX lisätarvikkeet Kiinnityskisko EuroBOX 44CE EuroBOX 44CE asennuslevy 460x PE/N-kisko EuroBOX 40CD PEN-kisko (3x25)+(10x10) 12mod PE/N-kisko EuroBOX 40CD PEN-kisko (5x25)+(14x10) 12mod Asennuslevy EuroBOX 46 pidikesetti pinta-a Kiinnityskorvakepakkaus EuroBOX 46 QP kiinnityskorvake Kiinnityskorvakepakkaus EuroBOX 46 QP kiinnityskorvake Kiinnityskorvakepakkaus EuroBOX 46 QP kiinnityskorvake Ovi Gewiss EuroBOX 46 saranallinen ovilev Ovi Gewiss EuroBOX 46 saranallinen ovilev Asennuslevy Gewiss EuroBOX 46 taustalevy, teräs Asennuslevy Gewiss EuroBOX 46 taustalevy, teräs Asennuslevy Gewiss EuroBOX 46 taustalevy, teräs Asennuslevy Gewiss EuroBOX 46 taustalevy, teräs Asennuslevy Gewiss EuroBOX 46 taustalevy, teräs Moduulikotelo uppo Gewiss BLANK COVER PANEL BOARD 12M.GR GEWISS ASENNUSKOTELOT IP44 asennuskotelot Asennuskotelo EuroBOX 44CE EuroBOX 44CE Ø 65x35 RAL7035 I Asennuskotelo EuroBOX 44CE EuroBOX 44CE Ø 80x40 RAL7035 I Asennuskotelo EuroBOX 44CE EuroBOX 44CE 80x80x40 RAL IP55 asennuskotelot Asennuskotelo EuroBOX 44CE EuroBOX 44CE 100x100x50 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 120x80x50 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 150x110x70 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 190x140x70 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 240x190x90 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 300x220x120 RAL Keskukset ja kotelot varastossa *

207 Asennuskotelo EuroBOX 44CE EuroBOX 44CE 380x300x120 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 460x380x120 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 100x100x50 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 150x110x70 RAL IP56 asennuskotelot Asennuskotelo EuroBOX 44CE EuroBOX 44CE 100x100x50 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 120x80x50 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 150x110x70 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 190x140x70 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 240x190x90 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 300x220x120 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 380x300x120 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 460x380x120 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 100x100x120 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 120x80x120 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 150x110x140 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 190x140x140 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 240x190x160 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 300x220x180 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 380x300x180 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 460x380x180 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 100x100x50 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 150x110x70 RAL IP56 asennuskotelot teollisuuteen Asennuskotelo EuroBOX 44CE harmaa luukku Asennuskotelo EuroBOX 44CE harmaa luukku Asennuskotelo EuroBOX 44CE harmaa luukku Asennuskotelo EuroBOX 44CE harmaa luukku Asennuskotelo EuroBOX 44CE harmaa luukku Asennuskotelo EuroBOX 44CE harmaa luukku Asennuskotelo EuroBOX 44CE harmaa luukku Asennuskotelo EuroBOX 44CE harmaa luukku Asennuskotelo EuroBOX 44CE harmaa luukku Asennuskotelo EuroBOX 44CE harmaa luukku Asennuskotelo EuroBOX 44CE harmaa luukku Asennuskotelo EuroBOX 44CE harmaa luukku Asennuskotelo EuroBOX 44CE harmaa luukku Asennuskotelo EuroBOX 44CE harmaa luukku Asennuskotelo EuroBOX 44CE harmaa luukku Asennuskotelo EuroBOX 44CE harmaa luukku Asennuskotelo EuroBOX 44CE EuroBOX 44CE 150x110x70 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 190x140x70 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 240x190x90 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 300x220x120 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 380x300x120 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 460x380x120 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 150x110x140 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 190x140x140 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 240x190x160 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 300x220x180 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 380x300x180 RAL Asennuskotelo EuroBOX 44CE EuroBOX 44CE 460x380x180 RAL Keskukset ja kotelot 207

208 Koteloiden lisätarvikkeet Asennuslevy EuroBOX 44CE EuroBOX 44CE asennuslevy 190x Asennuslevy EuroBOX 44CE EuroBOX 44CE asennuslevy 240x Asennuslevy EuroBOX 44CE EuroBOX 44CE asennuslevy 300x Asennuslevy EuroBOX 44CE EuroBOX 44CE asennuslevy 380x Asennuslevy EuroBOX 44CE EuroBOX 44CE asennuslevy 460x Asennuslevy EuroBOX 44CE eristetty asennus Asennuslevy EuroBOX 44CE eristetty asennus Asennuslevy EuroBOX 44CE eristetty asennus Keskukset ja kotelot varastossa *

209 OUNEVA LÄPIVIENTITARVIKKEET Alumiiniset umpilaipat Käytetään läpivientiaukkojen tiivistämiseen. Al-umpilaippa VD Umpilaippa B,Al Al-umpilaippa VD Umpilaippa C,Al Al-umpilaippa VD Umpilaippa D,Al Muoviset umpilaipat Muovinen umpilaippa, käytetään esimerkiksi läpivientiaukkojen eristämiseen kojeistojen sisällä. Läpivientilaippa muovinen VD C-umpilaippa,D=6, Läpivientilaippa muovinen VD C-umpilaippa,D=9, Kulmalaipat Muuttaa kaapeleiden tulokulmaa 45. Kulmalaippoihin sopivat suoraan Ounevan läpivientilaipat ja kaapelipäätteet. Kulmalaippojen materiaali teräs joka sähkösinkitty ja maalattu. Kulmalaippa VD Kulmalaippa C-C Kulmalaippa VD Kulmalaippa D-D Kulmalaippa VD Kulmalaippa E-D Kulmalaippa VD Kulmalaippa E-2D Alumiiniset laipat kierrereiällä Toimitetaan ilmoitetuilla kierrerei illä, laippoihin sopii suoraan Ounevan läpivientiholkit. Läpivientiholkkien asennus ei vaadi vastamuttereita. Al-läpivientilaippa VD Laippa B 1xM Al-läpivientilaippa VD Laippa B 1xM25+1xM Al-läpivientilaippa VD Laippa B 1xM Al-läpivientilaippa VD Laippa B 1xM Al-läpivientilaippa VD Laippa B 2xM Al-läpivientilaippa VD Laippa B 2xM25+1xM Al-läpivientilaippa VD Laippa B 2xM Al-läpivientilaippa VD Laippa B 2xM32+1xM Al-läpivientilaippa VD Laippa B 2xM Al-läpivientilaippa VD laippa B 3xM Al-läpivientilaippa VD Laippa B 3xM Al-läpivientilaippa VD laippa B 4xM Al-läpivientilaippa VD Laippa C 2xM Al-läpivientilaippa VD Laippa C 2xM Al-läpivientilaippa VD Laippa C 2xM Al-läpivientilaippa VD Laippa C 2xM63+2xM Al-läpivientilaippa VD Laippa C 3xM Al-läpivientilaippa VD Laippa C 3xM Al-läpivientilaippa VD Laippa C 3xM50+2xM Al-läpivientilaippa VD Laippa C 4xM Al-läpivientilaippa VD Laippa C 4xM32+3xM Al-läpivientilaippa VD Laippa C 7xM25+2xM Al-läpivientilaippa VD Laippa C 7xM32+2xM Al-läpivientilaippa VD Laippa D 1xM Al-läpivientilaippa VD Laippa D 2xM Al-läpivientilaippa VD Laippa D 2xM Keskukset ja kotelot 209
