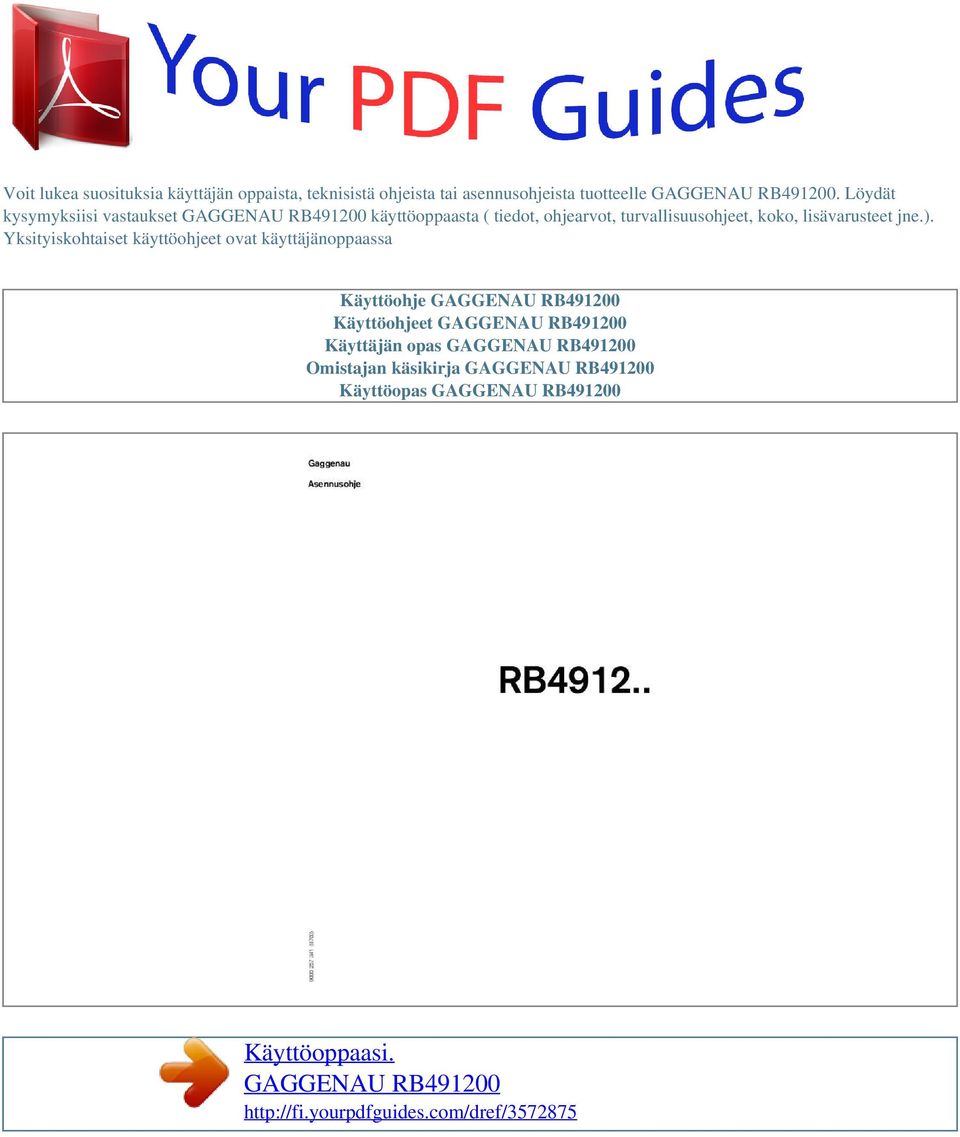

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

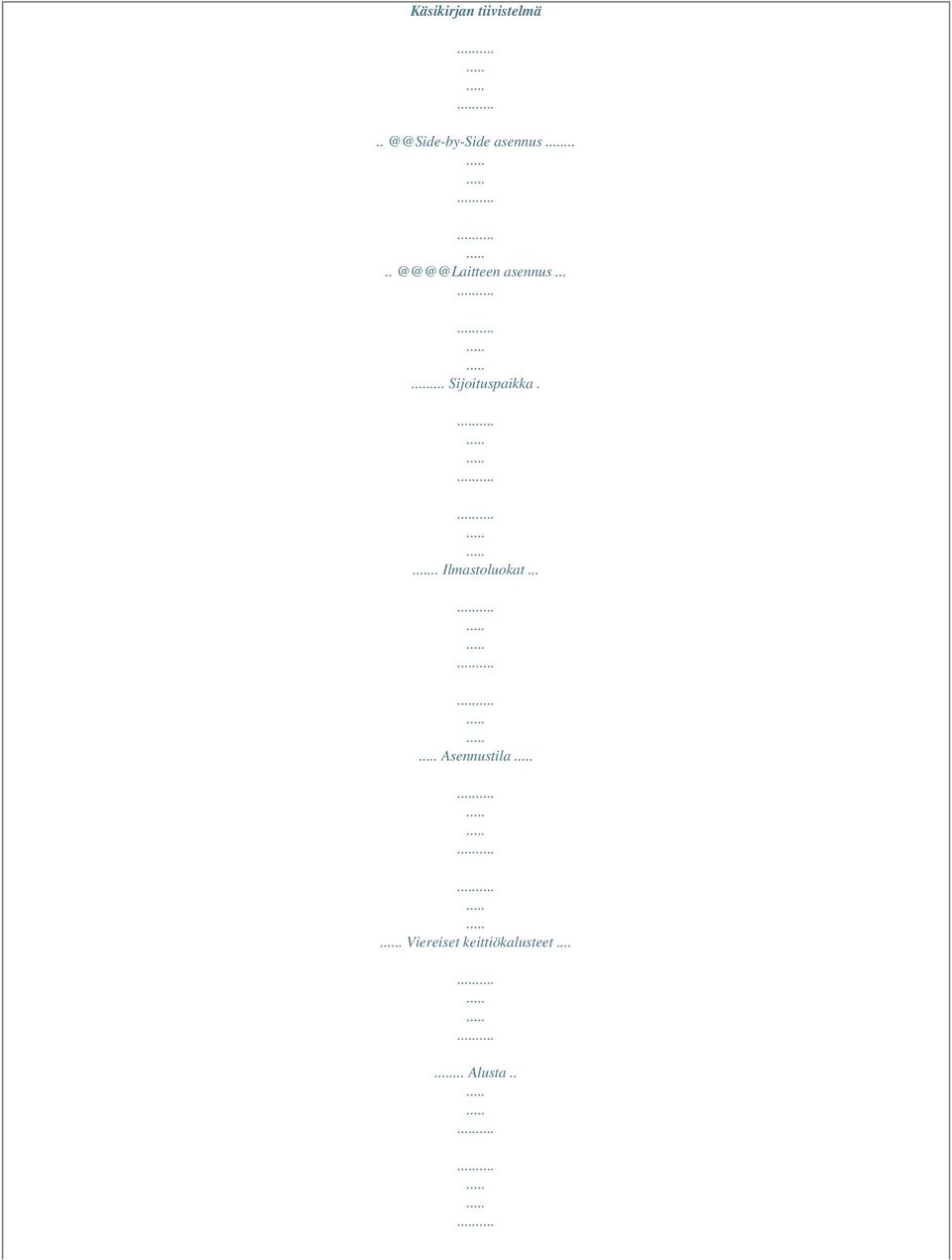

2 Käsikirjan tiivistelmä.. asennus..... asennus Sijoituspaikka... Ilmastoluokat... Asennustila. Viereiset keittiökalusteet Alusta..

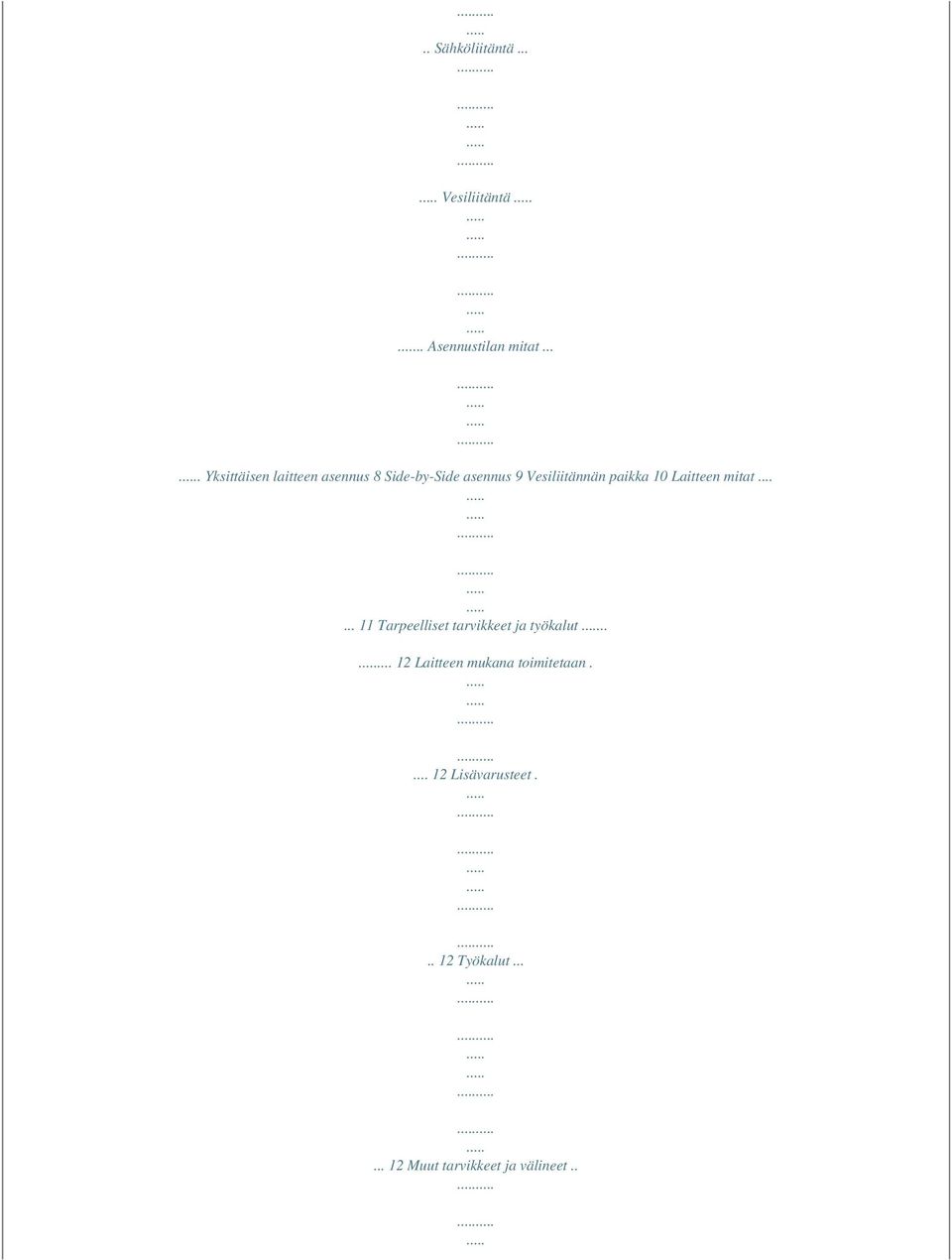

3 .. Sähköliitäntä... Vesiliitäntä.. Asennustilan mitat.... Yksittäisen laitteen asennus 8 Side-by-Side asennus 9 Vesiliitännän paikka 10 Laitteen mitat Tarpeelliset tarvikkeet ja työkalut Laitteen mukana toimitetaan Lisävarusteet Työkalut Muut tarvikkeet ja välineet..

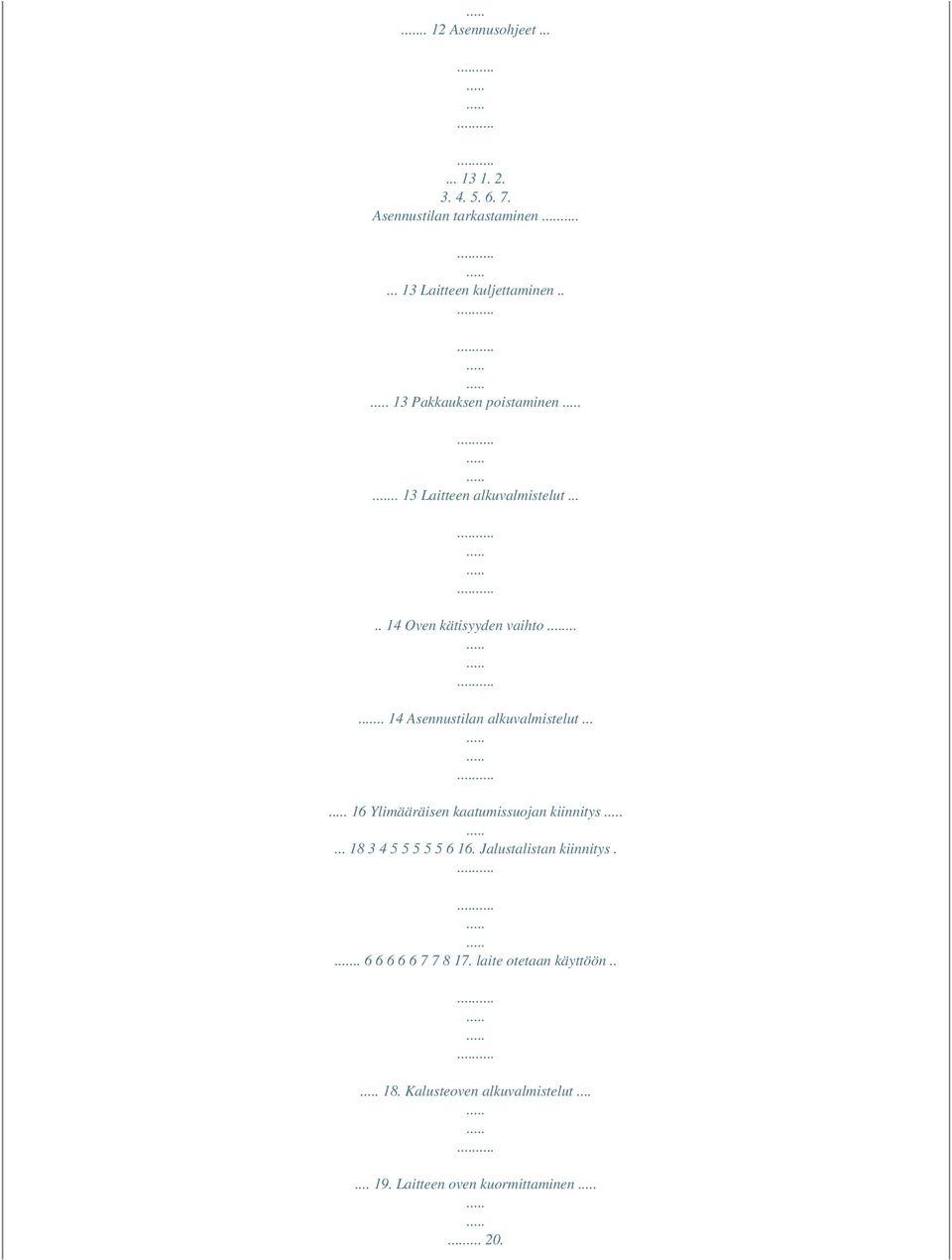

4 .. 12 Asennusohjeet Asennustilan tarkastaminen Laitteen kuljettaminen.. 13 Pakkauksen poistaminen.. 13 Laitteen alkuvalmistelut Oven kätisyyden vaihto Asennustilan alkuvalmistelut Ylimääräisen kaatumissuojan kiinnitys Jalustalistan kiinnitys laite otetaan käyttöön Kalusteoven alkuvalmistelut Laitteen oven kuormittaminen

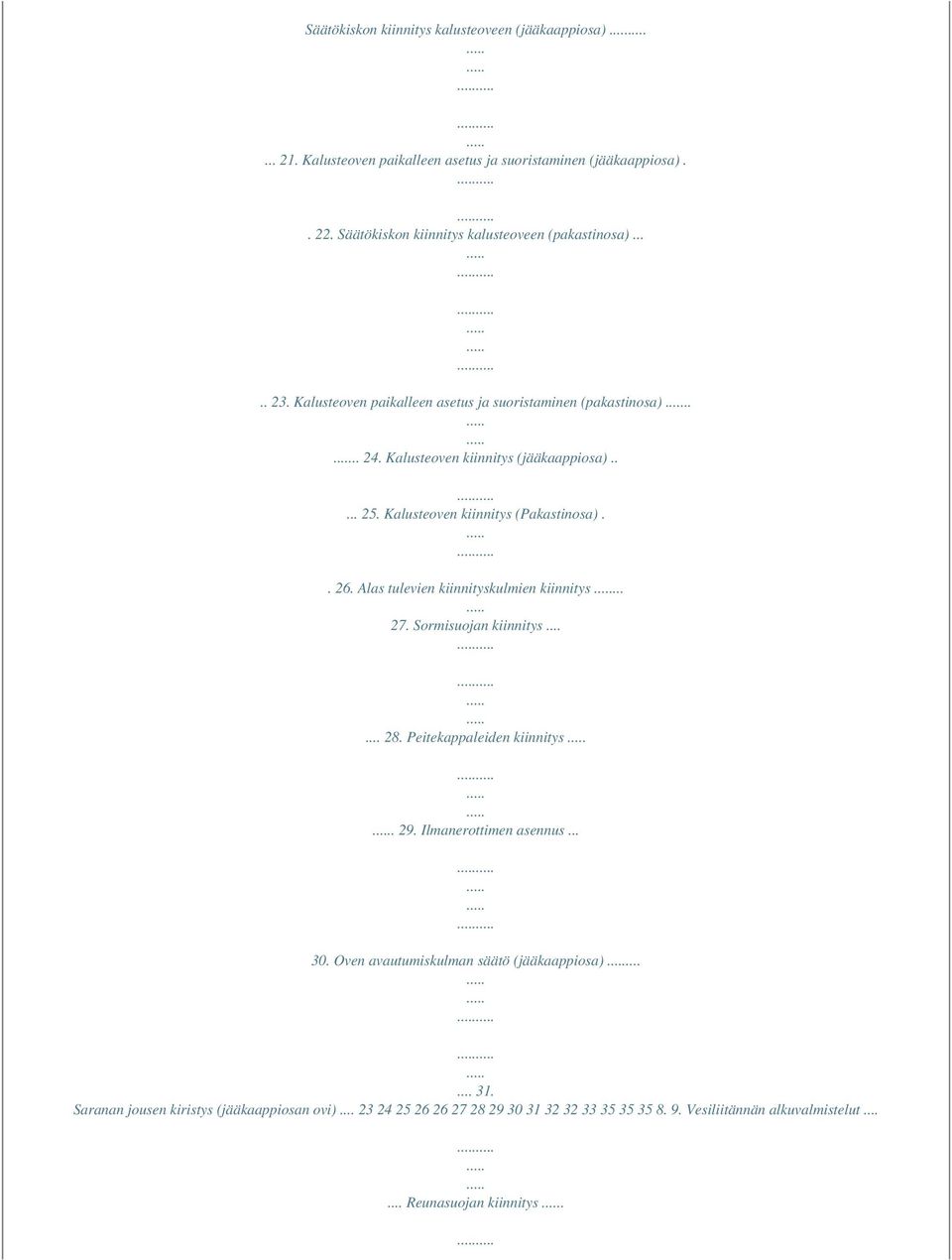

5 Säätökiskon kiinnitys kalusteoveen (jääkaappiosa) Kalusteoven paikalleen asetus ja suoristaminen (jääkaappiosa) Säätökiskon kiinnitys kalusteoveen (pakastinosa) Kalusteoven paikalleen asetus ja suoristaminen (pakastinosa) Kalusteoven kiinnitys (jääkaappiosa) Kalusteoven kiinnitys (Pakastinosa) Alas tulevien kiinnityskulmien kiinnitys Sormisuojan kiinnitys Peitekappaleiden kiinnitys. 29. Ilmanerottimen asennus Oven avautumiskulman säätö (jääkaappiosa) Saranan jousen kiristys (jääkaappiosan ovi) Vesiliitännän alkuvalmistelut Reunasuojan kiinnitys.

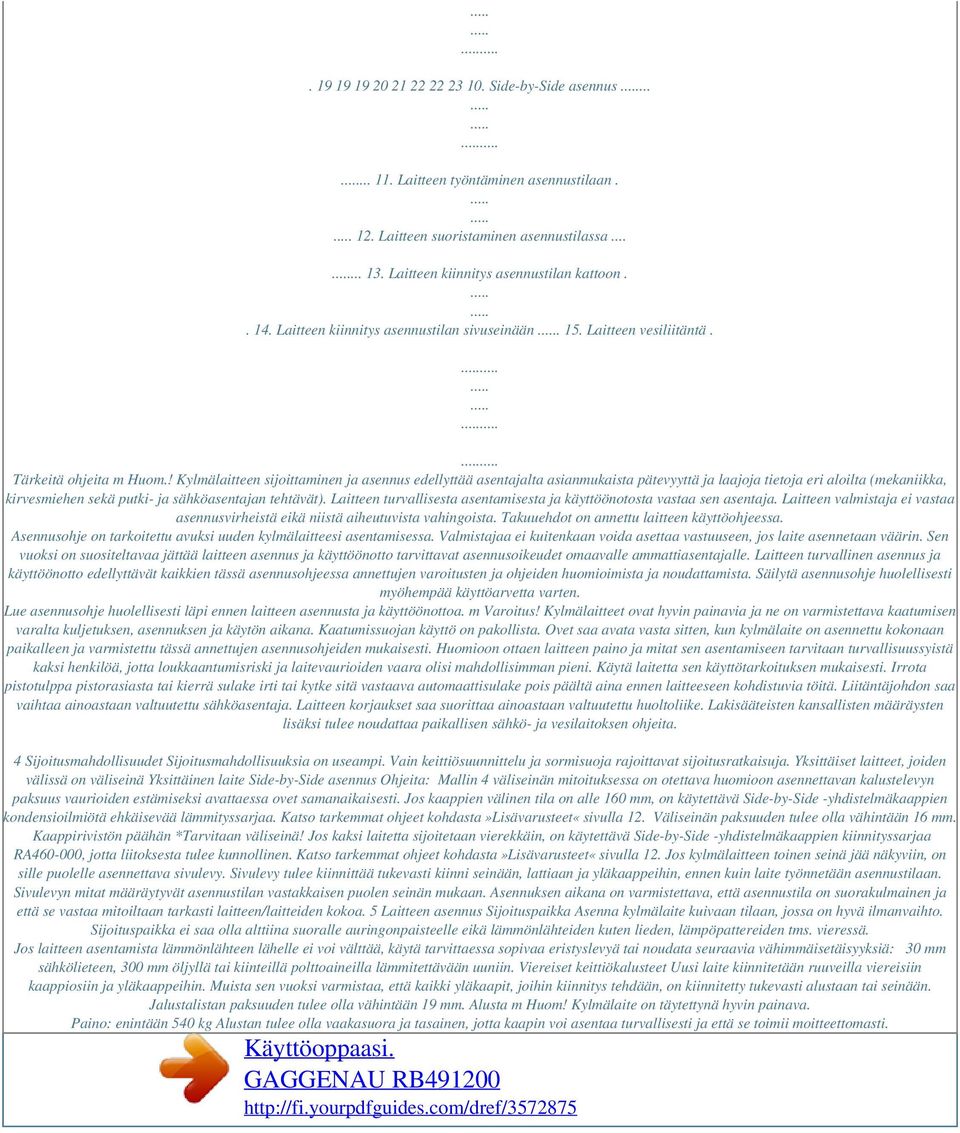

6 Side-by-Side asennus Laitteen työntäminen asennustilaan. 12. Laitteen suoristaminen asennustilassa Laitteen kiinnitys asennustilan kattoon Laitteen kiinnitys asennustilan sivuseinään. 15. Laitteen vesiliitäntä. Tärkeitä ohjeita m Huom.! Kylmälaitteen sijoittaminen ja asennus edellyttää asentajalta asianmukaista pätevyyttä ja laajoja tietoja eri aloilta (mekaniikka, kirvesmiehen sekä putki- ja sähköasentajan tehtävät). Laitteen turvallisesta asentamisesta ja käyttöönotosta vastaa sen asentaja. Laitteen valmistaja ei vastaa asennusvirheistä eikä niistä aiheutuvista vahingoista. Takuuehdot on annettu laitteen käyttöohjeessa. Asennusohje on tarkoitettu avuksi uuden kylmälaitteesi asentamisessa. Valmistajaa ei kuitenkaan voida asettaa vastuuseen, jos laite asennetaan väärin. Sen vuoksi on suositeltavaa jättää laitteen asennus ja käyttöönotto tarvittavat asennusoikeudet omaavalle ammattiasentajalle. Laitteen turvallinen asennus ja käyttöönotto edellyttävät kaikkien tässä asennusohjeessa annettujen varoitusten ja ohjeiden huomioimista ja noudattamista. Säilytä asennusohje huolellisesti myöhempää käyttöarvetta varten. Lue asennusohje huolellisesti läpi ennen laitteen asennusta ja käyttöönottoa. m Varoitus! Kylmälaitteet ovat hyvin painavia ja ne on varmistettava kaatumisen varalta kuljetuksen, asennuksen ja käytön aikana. Kaatumissuojan käyttö on pakollista. Ovet saa avata vasta sitten, kun kylmälaite on asennettu kokonaan paikalleen ja varmistettu tässä annettujen asennusohjeiden mukaisesti. Huomioon ottaen laitteen paino ja mitat sen asentamiseen tarvitaan turvallisuussyistä kaksi henkilöä, jotta loukkaantumisriski ja laitevaurioiden vaara olisi mahdollisimman pieni. Käytä laitetta sen käyttötarkoituksen mukaisesti. Irrota pistotulppa pistorasiasta tai kierrä sulake irti tai kytke sitä vastaava automaattisulake pois päältä aina ennen laitteeseen kohdistuvia töitä. Liitäntäjohdon saa vaihtaa ainoastaan valtuutettu sähköasentaja. Laitteen korjaukset saa suorittaa ainoastaan valtuutettu huoltoliike. Lakisääteisten kansallisten määräysten lisäksi tulee noudattaa paikallisen sähkö- ja vesilaitoksen ohjeita. 4 Sijoitusmahdollisuudet Sijoitusmahdollisuuksia on useampi. Vain keittiösuunnittelu ja sormisuoja rajoittavat sijoitusratkaisuja. Yksittäiset laitteet, joiden välissä on väliseinä Yksittäinen laite Side-by-Side asennus Ohjeita: Mallin 4 väliseinän mitoituksessa on otettava huomioon asennettavan kalustelevyn paksuus vaurioiden estämiseksi avattaessa ovet samanaikaisesti. Jos kaappien välinen tila on alle 160 mm, on käytettävä Side-by-Side -yhdistelmäkaappien kondensioilmiötä ehkäisevää lämmityssarjaa. Katso tarkemmat ohjeet kohdasta»lisävarusteet«sivulla 12. Väliseinän paksuuden tulee olla vähintään 16 mm. Kaappirivistön päähän *Tarvitaan väliseinä! Jos kaksi laitetta sijoitetaan vierekkäin, on käytettävä Side-by-Side -yhdistelmäkaappien kiinnityssarjaa RA , jotta liitoksesta tulee kunnollinen. Katso tarkemmat ohjeet kohdasta»lisävarusteet«sivulla 12. Jos kylmälaitteen toinen seinä jää näkyviin, on sille puolelle asennettava sivulevy. Sivulevy tulee kiinnittää tukevasti kiinni seinään, lattiaan ja yläkaappeihin, ennen kuin laite työnnetään asennustilaan. Sivulevyn mitat määräytyvät asennustilan vastakkaisen puolen seinän mukaan. Asennuksen aikana on varmistettava, että asennustila on suorakulmainen ja että se vastaa mitoiltaan tarkasti laitteen/laitteiden kokoa. 5 Laitteen asennus Sijoituspaikka Asenna kylmälaite kuivaan tilaan, jossa on hyvä ilmanvaihto. Sijoituspaikka ei saa olla alttiina suoralle auringonpaisteelle eikä lämmönlähteiden kuten lieden, lämpöpattereiden tms. vieressä. Jos laitteen asentamista lämmönlähteen lähelle ei voi välttää, käytä tarvittaessa sopivaa eristyslevyä tai noudata seuraavia vähimmäisetäisyyksiä: 30 mm sähkölieteen, 300 mm öljyllä tai kiinteillä polttoaineilla lämmitettävään uuniin. Viereiset keittiökalusteet Uusi laite kiinnitetään ruuveilla viereisiin kaappiosiin ja yläkaappeihin. Muista sen vuoksi varmistaa, että kaikki yläkaapit, joihin kiinnitys tehdään, on kiinnitetty tukevasti alustaan tai seinään. Jalustalistan paksuuden tulee olla vähintään 19 mm. Alusta m Huom! Kylmälaite on täytettynä hyvin painava. Paino: enintään 540 kg Alustan tulee olla vaakasuora ja tasainen, jotta kaapin voi asentaa turvallisesti ja että se toimii moitteettomasti.

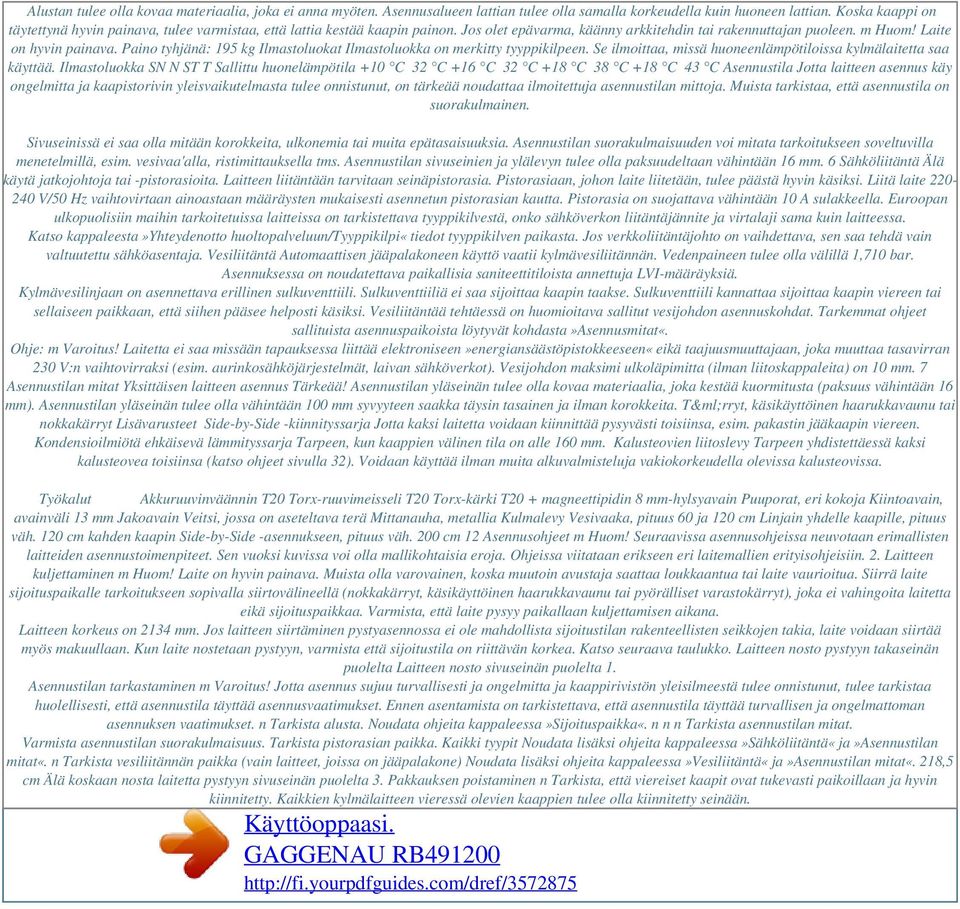

7 Alustan tulee olla kovaa materiaalia, joka ei anna myöten. Asennusalueen lattian tulee olla samalla korkeudella kuin huoneen lattian. Koska kaappi on täytettynä hyvin painava, tulee varmistaa, että lattia kestää kaapin painon. Jos olet epävarma, käänny arkkitehdin tai rakennuttajan puoleen. m Huom! Laite on hyvin painava. Paino tyhjänä: 195 kg Ilmastoluokat Ilmastoluokka on merkitty tyyppikilpeen. Se ilmoittaa, missä huoneenlämpötiloissa kylmälaitetta saa käyttää. Ilmastoluokka SN N ST T Sallittu huonelämpötila +10 C 32 C +16 C 32 C +18 C 38 C +18 C 43 C Asennustila Jotta laitteen asennus käy ongelmitta ja kaapistorivin yleisvaikutelmasta tulee onnistunut, on tärkeää noudattaa ilmoitettuja asennustilan mittoja. Muista tarkistaa, että asennustila on suorakulmainen. Sivuseinissä ei saa olla mitään korokkeita, ulkonemia tai muita epätasaisuuksia. Asennustilan suorakulmaisuuden voi mitata tarkoitukseen soveltuvilla menetelmillä, esim. vesivaa'alla, ristimittauksella tms. Asennustilan sivuseinien ja ylälevyn tulee olla paksuudeltaan vähintään 16 mm. 6 Sähköliitäntä Älä käytä jatkojohtoja tai -pistorasioita. Laitteen liitäntään tarvitaan seinäpistorasia. Pistorasiaan, johon laite liitetään, tulee päästä hyvin käsiksi. Liitä laite V/50 Hz vaihtovirtaan ainoastaan määräysten mukaisesti asennetun pistorasian kautta. Pistorasia on suojattava vähintään 10 A sulakkeella. Euroopan ulkopuolisiin maihin tarkoitetuissa laitteissa on tarkistettava tyyppikilvestä, onko sähköverkon liitäntäjännite ja virtalaji sama kuin laitteessa. Katso kappaleesta»yhteydenotto huoltopalveluun/tyyppikilpi«tiedot tyyppikilven paikasta. Jos verkkoliitäntäjohto on vaihdettava, sen saa tehdä vain valtuutettu sähköasentaja. Vesiliitäntä Automaattisen jääpalakoneen käyttö vaatii kylmävesiliitännän. Vedenpaineen tulee olla välillä 1,710 bar. Asennuksessa on noudatettava paikallisia saniteettitiloista annettuja LVI-määräyksiä. Kylmävesilinjaan on asennettava erillinen sulkuventtiili. Sulkuventtiiliä ei saa sijoittaa kaapin taakse. Sulkuventtiili kannattaa sijoittaa kaapin viereen tai sellaiseen paikkaan, että siihen pääsee helposti käsiksi. Vesiliitäntää tehtäessä on huomioitava sallitut vesijohdon asennuskohdat. Tarkemmat ohjeet sallituista asennuspaikoista löytyvät kohdasta»asennusmitat«. Ohje: m Varoitus! Laitetta ei saa missään tapauksessa liittää elektroniseen»energiansäästöpistokkeeseen«eikä taajuusmuuttajaan, joka muuttaa tasavirran 230 V:n vaihtovirraksi (esim. aurinkosähköjärjestelmät, laivan sähköverkot). Vesijohdon maksimi ulkoläpimitta (ilman liitoskappaleita) on 10 mm. 7 Asennustilan mitat Yksittäisen laitteen asennus Tärkeää! Asennustilan yläseinän tulee olla kovaa materiaalia, joka kestää kuormitusta (paksuus vähintään 16 mm). Asennustilan yläseinän tulee olla vähintään 100 mm syvyyteen saakka täysin tasainen ja ilman korokkeita. T&ml;rryt, käsikäyttöinen haarukkavaunu tai nokkakärryt Lisävarusteet Side-by-Side -kiinnityssarja Jotta kaksi laitetta voidaan kiinnittää pysyvästi toisiinsa, esim. pakastin jääkaapin viereen. Kondensioilmiötä ehkäisevä lämmityssarja Tarpeen, kun kaappien välinen tila on alle 160 mm. Kalusteovien liitoslevy Tarpeen yhdistettäessä kaksi kalusteovea toisiinsa (katso ohjeet sivulla 32). Voidaan käyttää ilman muita alkuvalmisteluja vakiokorkeudella olevissa kalusteovissa. Työkalut Akkuruuvinväännin T20 Torx-ruuvimeisseli T20 Torx-kärki T20 + magneettipidin 8 mm-hylsyavain Puuporat, eri kokoja Kiintoavain, avainväli 13 mm Jakoavain Veitsi, jossa on aseteltava terä Mittanauha, metallia Kulmalevy Vesivaaka, pituus 60 ja 120 cm Linjain yhdelle kaapille, pituus väh. 120 cm kahden kaapin Side-by-Side -asennukseen, pituus väh. 200 cm 12 Asennusohjeet m Huom! Seuraavissa asennusohjeissa neuvotaan erimallisten laitteiden asennustoimenpiteet. Sen vuoksi kuvissa voi olla mallikohtaisia eroja. Ohjeissa viitataan erikseen eri laitemallien erityisohjeisiin. 2. Laitteen kuljettaminen m Huom! Laite on hyvin painava. Muista olla varovainen, koska muutoin avustaja saattaa loukkaantua tai laite vaurioitua. Siirrä laite sijoituspaikalle tarkoitukseen sopivalla siirtovälineellä (nokkakärryt, käsikäyttöinen haarukkavaunu tai pyörälliset varastokärryt), joka ei vahingoita laitetta eikä sijoituspaikkaa. Varmista, että laite pysyy paikallaan kuljettamisen aikana. Laitteen korkeus on 2134 mm. Jos laitteen siirtäminen pystyasennossa ei ole mahdollista sijoitustilan rakenteellisten seikkojen takia, laite voidaan siirtää myös makuullaan. Kun laite nostetaan pystyyn, varmista että sijoitustila on riittävän korkea. Katso seuraava taulukko. Laitteen nosto pystyyn takaseinän puolelta Laitteen nosto sivuseinän puolelta 1. Asennustilan tarkastaminen m Varoitus! Jotta asennus sujuu turvallisesti ja ongelmitta ja kaappirivistön yleisilmeestä tulee onnistunut, tulee tarkistaa huolellisesti, että asennustila täyttää asennusvaatimukset. Ennen asentamista on tarkistettava, että asennustila täyttää turvallisen ja ongelmattoman asennuksen vaatimukset. n Tarkista alusta. Noudata ohjeita kappaleessa»sijoituspaikka«. n n n Tarkista asennustilan mitat. Varmista asennustilan suorakulmaisuus. Tarkista pistorasian paikka. Kaikki tyypit Noudata lisäksi ohjeita kappaleessa»sähköliitäntä«ja»asennustilan mitat«. n Tarkista vesiliitännän paikka (vain laitteet, joissa on jääpalakone) Noudata lisäksi ohjeita kappaleessa»vesiliitäntä«ja»asennustilan mitat«. 218,5 cm Älä koskaan nosta laitetta pystyyn sivuseinän puolelta 3. Pakkauksen poistaminen n Tarkista, että viereiset kaapit ovat tukevasti paikoillaan ja hyvin kiinnitetty. Kaikkien kylmälaitteen vieressä olevien kaappien tulee olla kiinnitetty seinään.

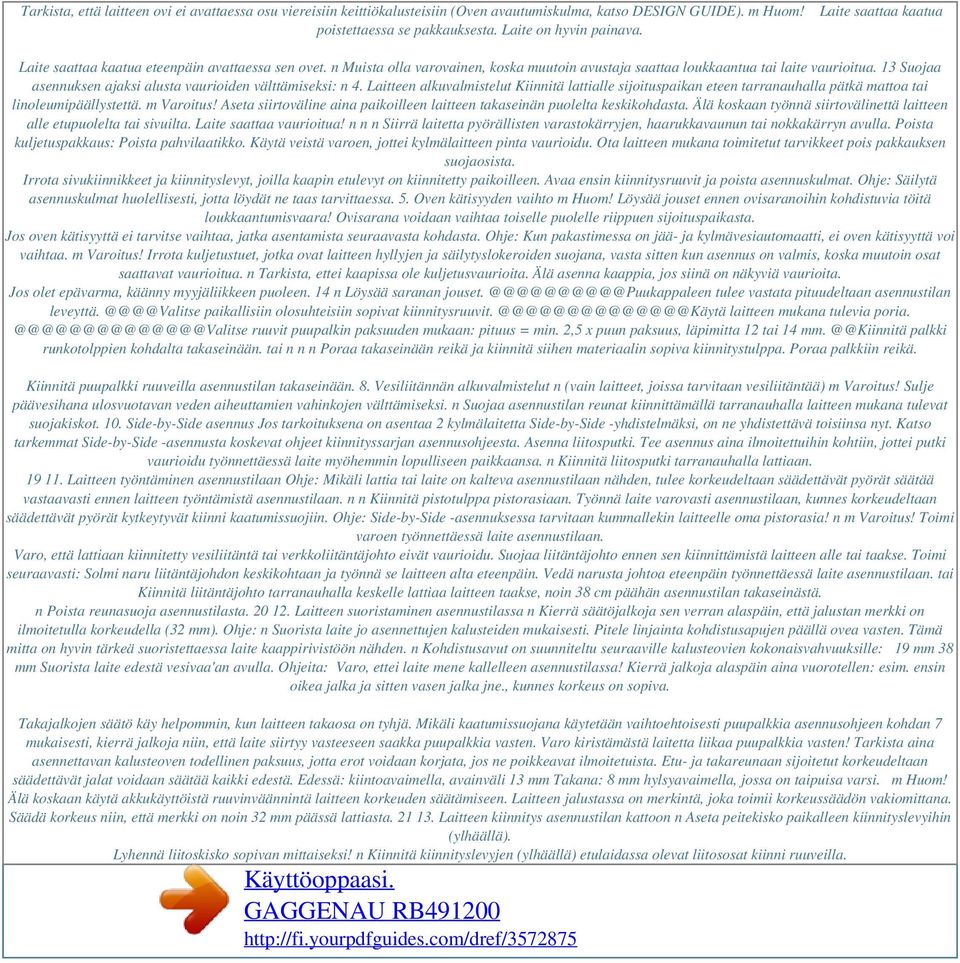

8 Tarkista, että laitteen ovi ei avattaessa osu viereisiin keittiökalusteisiin (Oven avautumiskulma, katso DESIGN GUIDE). m Huom! Laite saattaa kaatua poistettaessa se pakkauksesta. Laite on hyvin painava. Laite saattaa kaatua eteenpäin avattaessa sen ovet. n Muista olla varovainen, koska muutoin avustaja saattaa loukkaantua tai laite vaurioitua. 13 Suojaa asennuksen ajaksi alusta vaurioiden välttämiseksi: n 4. Laitteen alkuvalmistelut Kiinnitä lattialle sijoituspaikan eteen tarranauhalla pätkä mattoa tai linoleumipäällystettä. m Varoitus! Aseta siirtoväline aina paikoilleen laitteen takaseinän puolelta keskikohdasta. Älä koskaan työnnä siirtovälinettä laitteen alle etupuolelta tai sivuilta. Laite saattaa vaurioitua! n n n Siirrä laitetta pyörällisten varastokärryjen, haarukkavaunun tai nokkakärryn avulla. Poista kuljetuspakkaus: Poista pahvilaatikko. Käytä veistä varoen, jottei kylmälaitteen pinta vaurioidu. Ota laitteen mukana toimitetut tarvikkeet pois pakkauksen suojaosista. Irrota sivukiinnikkeet ja kiinnityslevyt, joilla kaapin etulevyt on kiinnitetty paikoilleen. Avaa ensin kiinnitysruuvit ja poista asennuskulmat. Ohje: Säilytä asennuskulmat huolellisesti, jotta löydät ne taas tarvittaessa. 5. Oven kätisyyden vaihto m Huom! Löysää jouset ennen ovisaranoihin kohdistuvia töitä loukkaantumisvaara! Ovisarana voidaan vaihtaa toiselle puolelle riippuen sijoituspaikasta. Jos oven kätisyyttä ei tarvitse vaihtaa, jatka asentamista seuraavasta kohdasta. Ohje: Kun pakastimessa on jää- ja kylmävesiautomaatti, ei oven kätisyyttä voi vaihtaa. m Varoitus! Irrota kuljetustuet, jotka ovat laitteen hyllyjen ja säilytyslokeroiden suojana, vasta sitten kun asennus on valmis, koska muutoin osat saattavat vaurioitua. n Tarkista, ettei kaapissa ole kuljetusvaurioita. Älä asenna kaappia, jos siinä on näkyviä vaurioita. Jos olet epävarma, käänny myyjäliikkeen puoleen. 14 n Löysää saranan tulee vastata pituudeltaan asennustilan paikallisiin olosuhteisiin sopivat laitteen mukana tulevia ruuvit puupalkin paksuuden mukaan: pituus = min. 2,5 x puun paksuus, läpimitta 12 tai 14 palkki runkotolppien kohdalta takaseinään. tai n n n Poraa takaseinään reikä ja kiinnitä siihen materiaalin sopiva kiinnitystulppa. Poraa palkkiin reikä. Kiinnitä puupalkki ruuveilla asennustilan takaseinään. 8. Vesiliitännän alkuvalmistelut n (vain laitteet, joissa tarvitaan vesiliitäntää) m Varoitus! Sulje päävesihana ulosvuotavan veden aiheuttamien vahinkojen välttämiseksi. n Suojaa asennustilan reunat kiinnittämällä tarranauhalla laitteen mukana tulevat suojakiskot. 10. Side-by-Side asennus Jos tarkoituksena on asentaa 2 kylmälaitetta Side-by-Side -yhdistelmäksi, on ne yhdistettävä toisiinsa nyt. Katso tarkemmat Side-by-Side -asennusta koskevat ohjeet kiinnityssarjan asennusohjeesta. Asenna liitosputki. Tee asennus aina ilmoitettuihin kohtiin, jottei putki vaurioidu työnnettäessä laite myöhemmin lopulliseen paikkaansa. n Kiinnitä liitosputki tarranauhalla lattiaan Laitteen työntäminen asennustilaan Ohje: Mikäli lattia tai laite on kalteva asennustilaan nähden, tulee korkeudeltaan säädettävät pyörät säätää vastaavasti ennen laitteen työntämistä asennustilaan. n n Kiinnitä pistotulppa pistorasiaan. Työnnä laite varovasti asennustilaan, kunnes korkeudeltaan säädettävät pyörät kytkeytyvät kiinni kaatumissuojiin. Ohje: Side-by-Side -asennuksessa tarvitaan kummallekin laitteelle oma pistorasia! n m Varoitus! Toimi varoen työnnettäessä laite asennustilaan. Varo, että lattiaan kiinnitetty vesiliitäntä tai verkkoliitäntäjohto eivät vaurioidu. Suojaa liitäntäjohto ennen sen kiinnittämistä laitteen alle tai taakse. Toimi seuraavasti: Solmi naru liitäntäjohdon keskikohtaan ja työnnä se laitteen alta eteenpäin. Vedä narusta johtoa eteenpäin työnnettäessä laite asennustilaan. tai Kiinnitä liitäntäjohto tarranauhalla keskelle lattiaa laitteen taakse, noin 38 cm päähän asennustilan takaseinästä. n Poista reunasuoja asennustilasta Laitteen suoristaminen asennustilassa n Kierrä säätöjalkoja sen verran alaspäin, että jalustan merkki on ilmoitetulla korkeudella (32 mm). Ohje: n Suorista laite jo asennettujen kalusteiden mukaisesti. Pitele linjainta kohdistusapujen päällä ovea vasten. Tämä mitta on hyvin tärkeä suoristettaessa laite kaappirivistöön nähden. n Kohdistusavut on suunniteltu seuraaville kalusteovien kokonaisvahvuuksille: 19 mm 38 mm Suorista laite edestä vesivaa'an avulla. Ohjeita: Varo, ettei laite mene kallelleen asennustilassa! Kierrä jalkoja alaspäin aina vuorotellen: esim. ensin oikea jalka ja sitten vasen jalka jne., kunnes korkeus on sopiva. Takajalkojen säätö käy helpommin, kun laitteen takaosa on tyhjä. Mikäli kaatumissuojana käytetään vaihtoehtoisesti puupalkkia asennusohjeen kohdan 7 mukaisesti, kierrä jalkoja niin, että laite siirtyy vasteeseen saakka puupalkkia vasten. Varo kiristämästä laitetta liikaa puupalkkia vasten! Tarkista aina asennettavan kalusteoven todellinen paksuus, jotta erot voidaan korjata, jos ne poikkeavat ilmoitetuista. Etu- ja takareunaan sijoitetut korkeudeltaan säädettävät jalat voidaan säätää kaikki edestä. Edessä: kiintoavaimella, avainväli 13 mm Takana: 8 mm hylsyavaimella, jossa on taipuisa varsi. m Huom! Älä koskaan käytä akkukäyttöistä ruuvinväännintä laitteen korkeuden säätämiseen. Laitteen jalustassa on merkintä, joka toimii korkeussäädön vakiomittana. Säädä korkeus niin, että merkki on noin 32 mm päässä lattiasta Laitteen kiinnitys asennustilan kattoon n Aseta peitekisko paikalleen kiinnityslevyihin (ylhäällä). Lyhennä liitoskisko sopivan mittaiseksi! n Kiinnitä kiinnityslevyjen (ylhäällä) etulaidassa olevat liitososat kiinni ruuveilla.

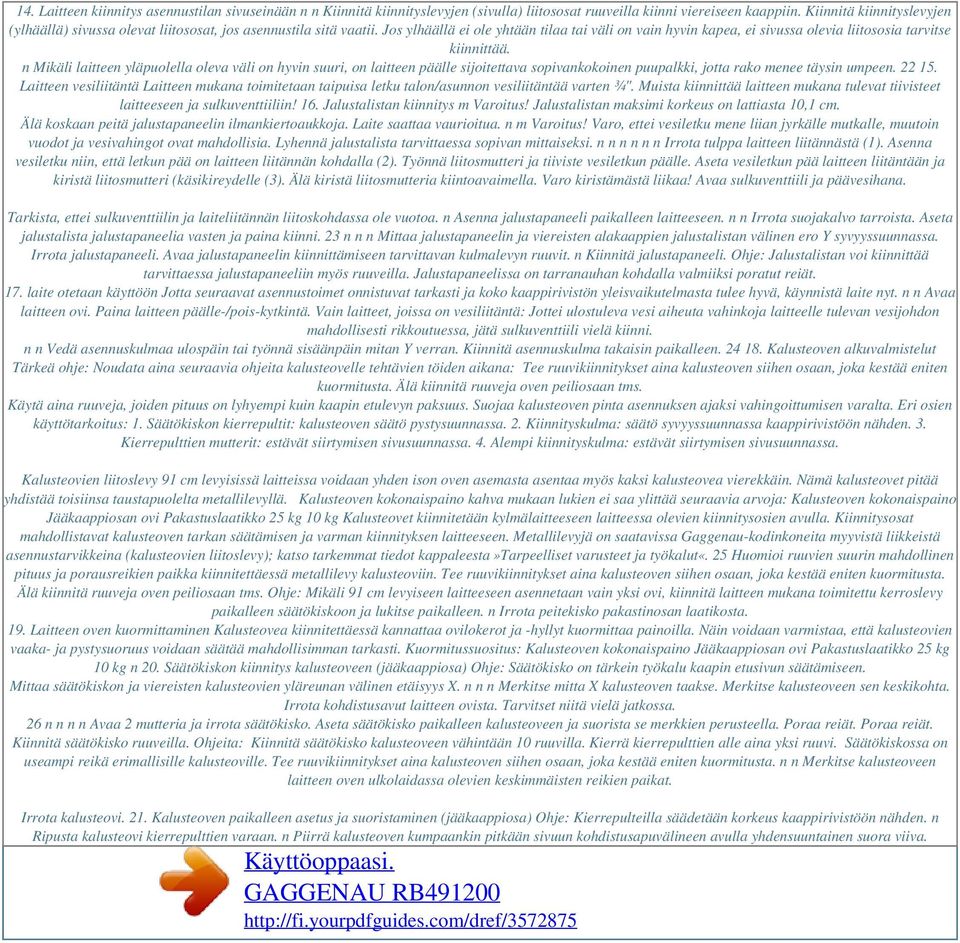

9 14. Laitteen kiinnitys asennustilan sivuseinään n n Kiinnitä kiinnityslevyjen (sivulla) liitososat ruuveilla kiinni viereiseen kaappiin. Kiinnitä kiinnityslevyjen (ylhäällä) sivussa olevat liitososat, jos asennustila sitä vaatii. Jos ylhäällä ei ole yhtään tilaa tai väli on vain hyvin kapea, ei sivussa olevia liitososia tarvitse kiinnittää. n Mikäli laitteen yläpuolella oleva väli on hyvin suuri, on laitteen päälle sijoitettava sopivankokoinen puupalkki, jotta rako menee täysin umpeen Laitteen vesiliitäntä Laitteen mukana toimitetaan taipuisa letku talon/asunnon vesiliitäntää varten ¾". Muista kiinnittää laitteen mukana tulevat tiivisteet laitteeseen ja sulkuventtiiliin! 16. Jalustalistan kiinnitys m Varoitus! Jalustalistan maksimi korkeus on lattiasta 10,1 cm. Älä koskaan peitä jalustapaneelin ilmankiertoaukkoja. Laite saattaa vaurioitua. n m Varoitus! Varo, ettei vesiletku mene liian jyrkälle mutkalle, muutoin vuodot ja vesivahingot ovat mahdollisia. Lyhennä jalustalista tarvittaessa sopivan mittaiseksi. n n n n n n Irrota tulppa laitteen liitännästä (1). Asenna vesiletku niin, että letkun pää on laitteen liitännän kohdalla (2). Työnnä liitosmutteri ja tiiviste vesiletkun päälle. Aseta vesiletkun pää laitteen liitäntään ja kiristä liitosmutteri (käsikireydelle (3). Älä kiristä liitosmutteria kiintoavaimella. Varo kiristämästä liikaa! Avaa sulkuventtiili ja päävesihana. Tarkista, ettei sulkuventtiilin ja laiteliitännän liitoskohdassa ole vuotoa. n Asenna jalustapaneeli paikalleen laitteeseen. n n Irrota suojakalvo tarroista. Aseta jalustalista jalustapaneelia vasten ja paina kiinni. 23 n n n Mittaa jalustapaneelin ja viereisten alakaappien jalustalistan välinen ero Y syvyyssuunnassa. Irrota jalustapaneeli. Avaa jalustapaneelin kiinnittämiseen tarvittavan kulmalevyn ruuvit. n Kiinnitä jalustapaneeli. Ohje: Jalustalistan voi kiinnittää tarvittaessa jalustapaneeliin myös ruuveilla. Jalustapaneelissa on tarranauhan kohdalla valmiiksi poratut reiät. 17. laite otetaan käyttöön Jotta seuraavat asennustoimet onnistuvat tarkasti ja koko kaappirivistön yleisvaikutelmasta tulee hyvä, käynnistä laite nyt. n n Avaa laitteen ovi. Paina laitteen päälle-/pois-kytkintä. Vain laitteet, joissa on vesiliitäntä: Jottei ulostuleva vesi aiheuta vahinkoja laitteelle tulevan vesijohdon mahdollisesti rikkoutuessa, jätä sulkuventtiili vielä kiinni. n n Vedä asennuskulmaa ulospäin tai työnnä sisäänpäin mitan Y verran. Kiinnitä asennuskulma takaisin paikalleen Kalusteoven alkuvalmistelut Tärkeä ohje: Noudata aina seuraavia ohjeita kalusteovelle tehtävien töiden aikana: Tee ruuvikiinnitykset aina kalusteoven siihen osaan, joka kestää eniten kuormitusta. Älä kiinnitä ruuveja oven peiliosaan tms. Käytä aina ruuveja, joiden pituus on lyhyempi kuin kaapin etulevyn paksuus. Suojaa kalusteoven pinta asennuksen ajaksi vahingoittumisen varalta. Eri osien käyttötarkoitus: 1. Säätökiskon kierrepultit: kalusteoven säätö pystysuunnassa. 2. Kiinnityskulma: säätö syvyyssuunnassa kaappirivistöön nähden. 3. Kierrepulttien mutterit: estävät siirtymisen sivusuunnassa. 4. Alempi kiinnityskulma: estävät siirtymisen sivusuunnassa. Kalusteovien liitoslevy 91 cm levyisissä laitteissa voidaan yhden ison oven asemasta asentaa myös kaksi kalusteovea vierekkäin. Nämä kalusteovet pitää yhdistää toisiinsa taustapuolelta metallilevyllä. Kalusteoven kokonaispaino kahva mukaan lukien ei saa ylittää seuraavia arvoja: Kalusteoven kokonaispaino Jääkaappiosan ovi Pakastuslaatikko 25 kg 10 kg Kalusteovet kiinnitetään kylmälaitteeseen laitteessa olevien kiinnitysosien avulla. Kiinnitysosat mahdollistavat kalusteoven tarkan säätämisen ja varman kiinnityksen laitteeseen. Metallilevyjä on saatavissa Gaggenau-kodinkoneita myyvistä liikkeistä asennustarvikkeina (kalusteovien liitoslevy); katso tarkemmat tiedot kappaleesta»tarpeelliset varusteet ja työkalut«. 25 Huomioi ruuvien suurin mahdollinen pituus ja porausreikien paikka kiinnitettäessä metallilevy kalusteoviin. Tee ruuvikiinnitykset aina kalusteoven siihen osaan, joka kestää eniten kuormitusta. Älä kiinnitä ruuveja oven peiliosaan tms. Ohje: Mikäli 91 cm levyiseen laitteeseen asennetaan vain yksi ovi, kiinnitä laitteen mukana toimitettu kerroslevy paikalleen säätökiskoon ja lukitse paikalleen. n Irrota peitekisko pakastinosan laatikosta. 19. Laitteen oven kuormittaminen Kalusteovea kiinnitettäessä kannattaa ovilokerot ja -hyllyt kuormittaa painoilla. Näin voidaan varmistaa, että kalusteovien vaaka- ja pystysuoruus voidaan säätää mahdollisimman tarkasti. Kuormitussuositus: Kalusteoven kokonaispaino Jääkaappiosan ovi Pakastuslaatikko 25 kg 10 kg n 20. Säätökiskon kiinnitys kalusteoveen (jääkaappiosa) Ohje: Säätökisko on tärkein työkalu kaapin etusivun säätämiseen. Mittaa säätökiskon ja viereisten kalusteovien yläreunan välinen etäisyys X. n n n Merkitse mitta X kalusteoven taakse. Merkitse kalusteoveen sen keskikohta. Irrota kohdistusavut laitteen ovista. Tarvitset niitä vielä jatkossa. 26 n n n n Avaa 2 mutteria ja irrota säätökisko. Aseta säätökisko paikalleen kalusteoveen ja suorista se merkkien perusteella. Poraa reiät. Poraa reiät. Kiinnitä säätökisko ruuveilla. Ohjeita: Kiinnitä säätökisko kalusteoveen vähintään 10 ruuvilla. Kierrä kierrepulttien alle aina yksi ruuvi. Säätökiskossa on useampi reikä erimallisille kalusteoville. Tee ruuvikiinnitykset aina kalusteoven siihen osaan, joka kestää eniten kuormitusta. n n Merkitse kalusteoveen laitteen oven ulkolaidassa olevien keskimmäisten reikien paikat. Irrota kalusteovi. 21. Kalusteoven paikalleen asetus ja suoristaminen (jääkaappiosa) Ohje: Kierrepulteilla säädetään korkeus kaappirivistöön nähden. n Ripusta kalusteovi kierrepulttien varaan. n Piirrä kalusteoven kumpaankin pitkään sivuun kohdistusapuvälineen avulla yhdensuuntainen suora viiva.

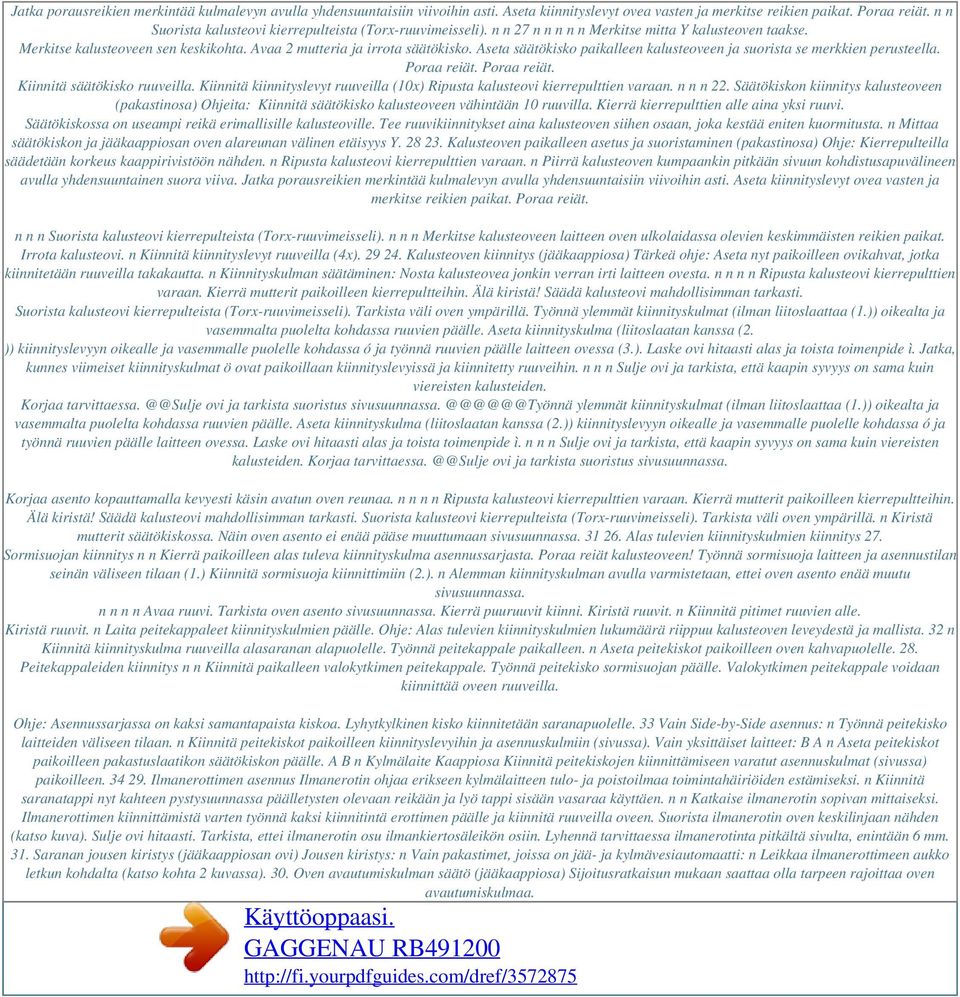

10 Jatka porausreikien merkintää kulmalevyn avulla yhdensuuntaisiin viivoihin asti. Aseta kiinnityslevyt ovea vasten ja merkitse reikien paikat. Poraa reiät. n n Suorista kalusteovi kierrepulteista (Torx-ruuvimeisseli). n n 27 n n n n n Merkitse mitta Y kalusteoven taakse. Merkitse kalusteoveen sen keskikohta. Avaa 2 mutteria ja irrota säätökisko. Aseta säätökisko paikalleen kalusteoveen ja suorista se merkkien perusteella. Poraa reiät. Poraa reiät. Kiinnitä säätökisko ruuveilla. Kiinnitä kiinnityslevyt ruuveilla (10x) Ripusta kalusteovi kierrepulttien varaan. n n n 22. Säätökiskon kiinnitys kalusteoveen (pakastinosa) Ohjeita: Kiinnitä säätökisko kalusteoveen vähintään 10 ruuvilla. Kierrä kierrepulttien alle aina yksi ruuvi. Säätökiskossa on useampi reikä erimallisille kalusteoville. Tee ruuvikiinnitykset aina kalusteoven siihen osaan, joka kestää eniten kuormitusta. n Mittaa säätökiskon ja jääkaappiosan oven alareunan välinen etäisyys Y Kalusteoven paikalleen asetus ja suoristaminen (pakastinosa) Ohje: Kierrepulteilla säädetään korkeus kaappirivistöön nähden. n Ripusta kalusteovi kierrepulttien varaan. n Piirrä kalusteoven kumpaankin pitkään sivuun kohdistusapuvälineen avulla yhdensuuntainen suora viiva. Jatka porausreikien merkintää kulmalevyn avulla yhdensuuntaisiin viivoihin asti. Aseta kiinnityslevyt ovea vasten ja merkitse reikien paikat. Poraa reiät. n n n Suorista kalusteovi kierrepulteista (Torx-ruuvimeisseli). n n n Merkitse kalusteoveen laitteen oven ulkolaidassa olevien keskimmäisten reikien paikat. Irrota kalusteovi. n Kiinnitä kiinnityslevyt ruuveilla (4x) Kalusteoven kiinnitys (jääkaappiosa) Tärkeä ohje: Aseta nyt paikoilleen ovikahvat, jotka kiinnitetään ruuveilla takakautta. n Kiinnityskulman säätäminen: Nosta kalusteovea jonkin verran irti laitteen ovesta. n n n n Ripusta kalusteovi kierrepulttien varaan. Kierrä mutterit paikoilleen kierrepultteihin. Älä kiristä! Säädä kalusteovi mahdollisimman tarkasti. Suorista kalusteovi kierrepulteista (Torx-ruuvimeisseli). Tarkista väli oven ympärillä. Työnnä ylemmät kiinnityskulmat (ilman liitoslaattaa (1.)) oikealta ja vasemmalta puolelta kohdassa ruuvien päälle. Aseta kiinnityskulma (liitoslaatan kanssa (2. )) kiinnityslevyyn oikealle ja vasemmalle puolelle kohdassa ó ja työnnä ruuvien päälle laitteen ovessa (3.). Laske ovi hitaasti alas ja toista toimenpide ì. Jatka, kunnes viimeiset kiinnityskulmat ö ovat paikoillaan kiinnityslevyissä ja kiinnitetty ruuveihin. n n n Sulje ovi ja tarkista, että kaapin syvyys on sama kuin viereisten kalusteiden. Korjaa ovi ja tarkista suoristus ylemmät kiinnityskulmat (ilman liitoslaattaa (1.)) oikealta ja vasemmalta puolelta kohdassa ruuvien päälle. Aseta kiinnityskulma (liitoslaatan kanssa (2.)) kiinnityslevyyn oikealle ja vasemmalle puolelle kohdassa ó ja työnnä ruuvien päälle laitteen ovessa. Laske ovi hitaasti alas ja toista toimenpide ì. n n n Sulje ovi ja tarkista, että kaapin syvyys on sama kuin viereisten kalusteiden. Korjaa ovi ja tarkista suoristus sivusuunnassa. Korjaa asento kopauttamalla kevyesti käsin avatun oven reunaa. n n n n Ripusta kalusteovi kierrepulttien varaan. Kierrä mutterit paikoilleen kierrepultteihin. Älä kiristä! Säädä kalusteovi mahdollisimman tarkasti. Suorista kalusteovi kierrepulteista (Torx-ruuvimeisseli). Tarkista väli oven ympärillä. n Kiristä mutterit säätökiskossa. Näin oven asento ei enää pääse muuttumaan sivusuunnassa Alas tulevien kiinnityskulmien kiinnitys 27. Sormisuojan kiinnitys n n Kierrä paikoilleen alas tuleva kiinnityskulma asennussarjasta. Poraa reiät kalusteoveen! Työnnä sormisuoja laitteen ja asennustilan seinän väliseen tilaan (1.) Kiinnitä sormisuoja kiinnittimiin (2.). n Alemman kiinnityskulman avulla varmistetaan, ettei oven asento enää muutu sivusuunnassa. n n n n Avaa ruuvi. Tarkista oven asento sivusuunnassa. Kierrä puuruuvit kiinni. Kiristä ruuvit. n Kiinnitä pitimet ruuvien alle. Kiristä ruuvit. n Laita peitekappaleet kiinnityskulmien päälle. Ohje: Alas tulevien kiinnityskulmien lukumäärä riippuu kalusteoven leveydestä ja mallista. 32 n Kiinnitä kiinnityskulma ruuveilla alasaranan alapuolelle. Työnnä peitekappale paikalleen. n Aseta peitekiskot paikoilleen oven kahvapuolelle. 28. Peitekappaleiden kiinnitys n n Kiinnitä paikalleen valokytkimen peitekappale. Työnnä peitekisko sormisuojan päälle. Valokytkimen peitekappale voidaan kiinnittää oveen ruuveilla. Ohje: Asennussarjassa on kaksi samantapaista kiskoa. Lyhytkylkinen kisko kiinnitetään saranapuolelle. 33 Vain Side-by-Side asennus: n Työnnä peitekisko laitteiden väliseen tilaan. n Kiinnitä peitekiskot paikoilleen kiinnityslevyihin ja asennuskulmiin (sivussa). Vain yksittäiset laitteet: B A n Aseta peitekiskot paikoilleen pakastuslaatikon säätökiskon päälle. A B n Kylmälaite Kaappiosa Kiinnitä peitekiskojen kiinnittämiseen varatut asennuskulmat (sivussa) paikoilleen Ilmanerottimen asennus Ilmanerotin ohjaa erikseen kylmälaitteen tulo- ja poistoilmaa toimintahäiriöiden estämiseksi. n Kiinnitä saranatappi nyt kahteen pystysuunnassa päälletysten olevaan reikään ja lyö tappi sisään vasaraa käyttäen. n n Katkaise ilmanerotin sopivan mittaiseksi. Ilmanerottimen kiinnittämistä varten työnnä kaksi kiinnitintä erottimen päälle ja kiinnitä ruuveilla oveen. Suorista ilmanerotin oven keskilinjaan nähden (katso kuva). Sulje ovi hitaasti. Tarkista, ettei ilmanerotin osu ilmankiertosäleikön osiin. Lyhennä tarvittaessa ilmanerotinta pitkältä sivulta, enintään 6 mm. 31. Saranan jousen kiristys (jääkaappiosan ovi) Jousen kiristys: n Vain pakastimet, joissa on jää- ja kylmävesiautomaatti: n Leikkaa ilmanerottimeen aukko letkun kohdalta (katso kohta 2 kuvassa). 30. Oven avautumiskulman säätö (jääkaappiosa) Sijoitusratkaisun mukaan saattaa olla tarpeen rajoittaa oven avautumiskulmaa.

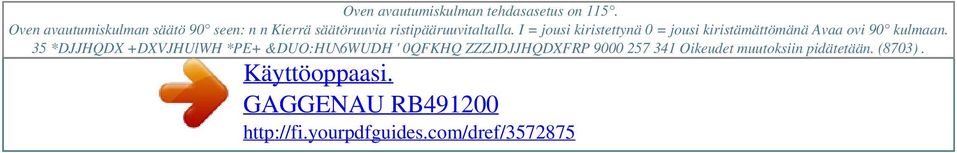

11 Powered by TCPDF ( Oven avautumiskulman tehdasasetus on 115. Oven avautumiskulman säätö 90 seen: n n Kierrä säätöruuvia ristipääruuvitaltalla. I = jousi kiristettynä 0 = jousi kiristämättömänä Avaa ovi 90 kulmaan. 35 *DJJHQDX +DXVJHUlWH *PE+ &DUO:HU\6WUDH ' 0QFKHQ ZZZJDJJHQDXFRP Oikeudet muutoksiin pidätetään. (8703).
