Flow-Jet pesukone malli VFT

Transkriptio

1 Flow-Jet pesukone malli VFT Valmistamme yksi- ja kaksivaiheisina vakioyksikköinä Vakioyksiköitä voidaan helposti kytkeä yhteen muodostamaan tarvittava monivaiheinen pesulinja. Erillinen kuivausyksikkö voidaan liittää osaksi linjaa. Käyttökohteita: Koritavaran ja muodoiltaan hankalien kappaleiden pesu/ rasvanpoisto Edustajamme Suomessa Teijo Pesukoneet Oy PL Nakkila Puh teijo@teijopesu.fi Valmistaja TeijoViverk AB Olvägen 25 SE Vislanda, Ruotsi Puh +46 (0) info@viverk.se

2 Kokemus TeijoViverkillä on jo 40 vuoden kokemus teollisuuspesukoneiden valmistamisesta. Asiakkaana saat koko osaamisemme käyttöösi jo voit hyötyä siitä välittömästi. Konetyypin valinta Konetyyppiä valitessa tulee ottaa huomioon itse pestävien kappaleiden ominaisuudet ja määrä, mutta myös pesua edeltävät ja sen jälkeen tulevat työvaiheet. Pesutulos Seuraavat tekijät vaikuttavat pesutulokseen: - Paine - Virtaus - Pesuaika - Pesuaine - Lämpötila Ympäristö Tänään laitteistohankinnoissa vaikuttavat vahvasti työympäristötavoitteet ja ympäristönsuojelu. Koneiden tulee olla ekologisia, ergonomisia, taloudellisia ja tehokkaita. Tämä on huomioitu suunnittelussa. Koneemme ovat tilantarpeeltan pieniä, hyvin eristettyjä ja niissä on suljettu nestekierto. Koneiden yhteyteen voidaan tehdä asiakkaiden tarvitsemia kappaleenkäsittelyjärjestelmiä. Yleistä - koneet soveltuvat emäksisille pesunesteille - Koneet ovat CE-merkittyjä - takuuaika 1 vuosi - ohjausjännite -24V/~220 V 50 Hz - sähköistys EN 60204, IP 54 mukaan - käyttö- ja huolto-ohjeet CD:llä ja paperikopiona. Toimintaselostus Koko peruspesuprossesi tapahtuu samassa kammiossa, sekä sisä- että ulkopuolinen pesu. Menetelmä soveltuu erityisesti monimutkaisille, vaikeasti, puhdistettaville kappaleille sekä automaattituotteille. Pesuun tuleva(t) kori(t) työnnetään kammioon, luukku sulkeutuu automaattisesti ja Flow-Jet allas täyttyy nesteellä. Pesun aikana altaan voimakkaaseen nestevirtaukseen johdetaan ejektorisuuttimesta pesua tehostavaa ilmaa samalla, kun koria pestävine tavaroineen pyöritetään (tai kallistellaan) nesteessä. Altaasta koko ajan ylivuotona poistuva pesuneste vie mennessään tehokkasti rasvaa ja likahiukkasia. Nesteet lämmitetään haponkestävillä sähkövastuksilla. Useampi kammiomoduli voidaan yhdistää yhteisellä kuljetinjärjestelmällä pesut ja huuhtelut sisältäväksi kokonaisuudeksi. Linjaan voidaan lisätä kappaleiden kuivaus joko erillisessä kammiossa tai integroituna viimeiseen moduliin. Vakiovarustus - kammio ruostumatonta terästä - ulkopuoli kuvioitua ruostumatonta terästä - ruostumattomat suodatinkorit - paineilmatoiminen luukku - yksikammiokoneissa luukun turvareuna - useamman kammiomoduulin linjat suojataan turvaveräjin ja -portein - luukussa turvalukitussokka huoltoa varten - Calpedan pumput - näyttöpaneelissa selkeäkielinen vikadiagnostiikka ja huoltohälytykset - öljynerotinvalmius

3 Edut Altaan pienen tilavuuden ansiosta nesteen vaihtuvuus on suuri ja suuttimet ovat optimaalisen lähellä kappaleita, jolloin suihkun koko teho saadaan käyttöön. Ejektorisuuttimien kautta tulevat ilmakuplat saavat aikaan kappaleiden pinnalla kaviataatiovaikutuksen tehostaen entisestäänkin pesua. Öljy ja likahiukkaset kulkeutuvat jatkuvasti altaan ylivuodon mukana pois, eivätkä jää kappaleiden pinnalle, kun nestepinta pesun päättyessä laskee alas. Näyttöpaneelin vikadiagnostiikka selkokielellä. Pumpun jälkeinen putkisto on yhden kokoluokan verran suurennettu virtaushäviöiden pienentämiseksi ja suurimman mahdollisen pesupaineen saavuttamiseksi. Luukku on täysin tiivis ja erittäin huoltoystävälliseksi muotoiltu, kumitiiviste hyvin suojattu. Säiliössä on suuret suodattimet ja sinne pääsee helposti käsiksi. Pumpun imupuolella on venttiili, jolloin akselitiiviste voidaan tarvittaessa vaihtaa säiliötä tyhjentämättä Koneen pohjan suuren kaltevuuden ansiosta se on helppo tyhjentää ja puhdistaa.

4 Yksivaihekoneet Pesukori Päämitat (mm) ja kuormitettavuus Malli H H1 H2 B D Max. kuormikg tus Pesutila PxLxK Pesuja tunnissa VFT-64-P xx VFT-86-P x600x VFT-124-P xx Tekniset tiedot Säilöt Pumput Flow-Jet allas Malli Liitäntäteho kw Lämmitysteho kw Säiliötilavuus l Tuotto l/min Paine kpa Tilavuus l VFT-64-P / VFT-86-P 41 30/ / VFT-124-P /

5 Kaksivaihekoneet Pesukori Päämitat (mm) ja kuormitettavuus Malli H H1 H2 B D Max. kuormikg tus Pesutila PxLxK Pesuja tunnissa VFT-64-P xx VFT-86-P x600x VFT-124-P xx Tekniset tiedot Säiliöt Pumput Flow-Jet allas Malli Liitäntäteho kw Lämmitysteho kw Säiliötilavuus l Tuotto l/min Paine kpa Tank 1 Tank 2 Tank 1 Tank 2 Tank 1 Tank 2 Tank 1 Tank 2 Tilavuus l VFT-64-P VFT-86-P VFT-124-P

6 Kuljetinjärjestelmät Lastaus ja purku käsin Kuljetusvaunu T-rullarata Täysautomaattinen lastaus ja purku Rullaratoja palveleva panostusvaunu Lastaustasoja palveleva panostusvaunu

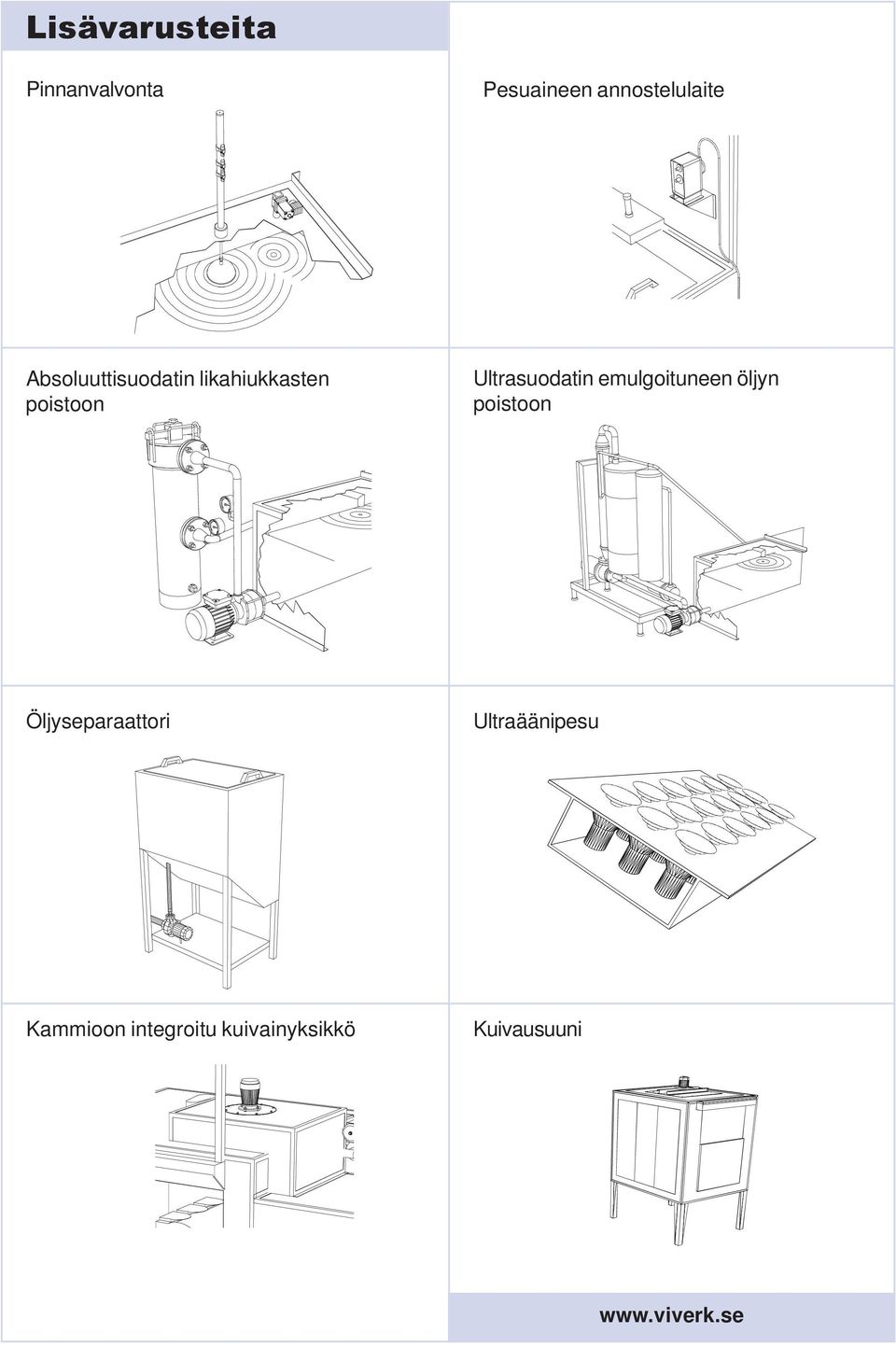

7 Lisävarusteita Pinnanvalvonta Pesuaineen annostelulaite Absoluuttisuodatin likahiukkasten poistoon Ultrasuodatin emulgoituneen öljyn poistoon Öljyseparaattori Ultraäänipesu Kammioon integroitu kuivainyksikkö Kuivausuuni

8 Referenssejä Kotisivuillamme on täydellinen referenssiluettelo Flow-Jet koriautomaatti, tyyppi 4xVFT-124-P1, messinkisten ja alumiinisten armatuuriosien pesuun. Täysautomaattinen kuljetinjärjestelmä panostusvaunuineen. Toimitettu: Tour&Andersson AB, Ljung, Ruotsi. Flow-Jet koriautomaatti, tyyppi VFT-79-P1+P1+P2 ultraäänipesuin, moottorisahojen sylinterien pesuun. Toimitettu: Husqvarna AB, Huskvarna, Ruotsi. Flow-Jet koriautomaatti, tyyppi VFT-124-P1-SPEC, moottorilohkojen ja sylinterikansien pesuun. Linjassa täysautomaattinen kuljetinjärjestelmä sekä kuivausuuni, jossa kappaleen pyöritys. Toimitettu: Volvo do Brasil, Brasilia. 2 kpl Flow-Jet pesulaitetta, tyyppi VFT-124-P1+P1+P2, alumiinikappaleille, max. 1 tonnin koripaino. Linjassa täysautomaattinen kuljetinjärjestelmä saksipöytänostimin. Toimitettu: Hydro Structures Automotive Skultuna AB, Ruotsi. 3 kpl Flow-Jet pesukonetta, tyyppi VFT-124-P1, räätälöity sylinterikansien pesuun. Toimitettu vuosina 2, 3 ja 7: Volvo Penta AB, Vara, Ruotsi Flow-Jet pesuri, tyyppi VFT-312-P tyhjökuivauksella, trukkien hydrauliikkasäiliöiden pesuun. Toimitettu: Jitech AB, Tingsryd, Ruotsi. 9 kpl Flow-Jet pesuria, tyyppi VFT-86-P1 tyhjökuivauksella, kuorma-auton osille. Toimitettu: 8 kpl Scania, Sibbhult sekä 1 kpl sekä Zakrisdalsverken, Falun, Ruotsi. Olemme toimittaneet myös koneita, joissa on integroitu ultraäänipesu, tyhjökuivauksen sisältäviä linjoja, pesukoneita robottisoluihin, tunnelipesukoneita muovilaatikoiden pesuun, pesukoneita lentokonevanteiden pesuun. Me osaamme laidasta laitaan. Lisätietoa meiltä, ottakaa yhteyttä Edustajamme Suomessa Teijo Pesukoneet Oy PL Nakkila Puh teijo@teijopesu.fi Valmistaja TeijoViverk AB Olvägen 25 SE Vislanda, Ruotsi Puh +46 (0) info@viverk.se
