1 Latitude in-1 Omistajan opas Säädösten mukainen malli: T17G Säädösten mukainen tyyppi: T17G001

2 Huomautukset, varoitukset ja vaarat HUOMAUTUS: HUOMAUTUKSET ovat tärkeitä tietoja, joiden avulla voit käyttää tuotetta entistä paremmin. VAROITUS: VAROITUKSET kertovat tilanteista, joissa laitteisto voi vahingoittua tai joissa tietoja voidaan menettää. Niissä kerrotaan myös, miten nämä tilanteet voidaan välttää. VAARA: VAARAILMOITUKSET kertovat tilanteista, joihin saattaa liittyä omaisuusvahinkojen, loukkaantumisen tai kuoleman vaara Dell Inc. tai sen tytäryritykset. Kaikki oikeudet pidätetään. Dell, EMC ja muut tavaramerkit ovat Dell Inc:in tai sen tytäryritysten tavaramerkkejä. Muut tavaramerkit voivat olla omistajiensa tavaramerkkejä Tark. A00

3 Sisällysluettelo Suorittimen tekniset tiedot... 5 Järjestelmätiedot...5 Muistitiedot...5 Kuvatiedot...6 Audiotiedot...6 Porttien ja liittimien tiedot... 6 Tiedonsiirtotiedot...7 Kameratiedot...7 Näytön tiedot... 7 Verkkolaitteen tiedot...8 Akkutiedot...8 Mitat... 9 Ympäristötiedot Tabletin käyttö Jalkatuen käyttöönotto...11 Ennen kuin avaat taulutietokoneen...12 Taulutietokoneen sammuttaminen...12 Taulutietokoneen käsittelemisen jälkeen...14 mikrosd- ja/tai mikro-sim-kortin asentaminen Tekniikka ja komponentit Verkkolaite Suorittimet...15 Suorittimien tunnistaminen Windows 10:ssä Suorittimen käytön tarkistaminen tehtävänhallinnasta...16 Suorittimen käytön tarkistaminen Resurssienvalvonnassa Piirisarja Piirisarjan tunnistaminen Windows 10:n laitehallinnassa...17 Muistin ominaisuudet Järjestelmämuistin asennuksen tarkistaminen Järjestelmämuistin tarkistaminen...18 Muistin testaaminen epsa:lla...19 Näyttövaihtoehdot...19 Näyttösovittimen tunnistaminen...19 Näytön tarkkuuden muuttaminen Kameran ominaisuudet Kameran tunnistaminen laitehallinnassa Windows 10:ssä Kameran käynnistäminen Kamerasovelluksen käynnistäminen...20 Kiintolevyvaihtoehdot...21 Kiintolevyn tunnistaminen BIOSissa...21 Sisällysluettelo 3

4 4 Järjestelmän asennusohjelma...22 BIOSin syöttäminen ilman näppäimistöä Järjestelmän asennusohjelman asetukset General-näytön asetukset...22 System Configuration -näytön asetukset...23 Video-näytön asetukset Security-näytön asetukset...25 Secure Boot -näytön asetukset...27 Intel Software Guard Extensions -näytön asetukset...27 Performance-näytön asetukset...27 Power Management -näytön asetukset...28 POST Behavior -näytön asetukset Virtualization Support -näytön asetukset Wireless-näytön asetukset...31 Maintenance-näytön asetukset...31 System logs -näytön asetukset BIOS:in päivittäminen Järjestelmän ja asennusohjelman salasana...32 Järjestelmän salasanan ja asennusohjelman salasanan määrittäminen...33 Vanhan järjestelmän ja/tai asennusohjelman salasanan poistaminen tai vaihtaminen Vianmääritys...34 epsa (Enhanced Pre-boot System Assessment)...34 Ominaisuudet:...34 epsa-diagnoosiapuohjelman suorittaminen...34 Tabletin merkkivalo...34 Diagnostiikkamerkkivalo Reaaliaikakellon (RTC) nollaus...35 tabletin mukana toimitetun verkkolaitteen tunnistaminen Dellin yhteystiedot Sisällysluettelo

5 1 HUOMAUTUS: Ominaisuudet riippuvat alueesta. Alla luetellaan ainoastaan ne tekniset tiedot, jotka laki vaatii lähetettäväksi tietokoneen mukana. Lisätietoja tietokoneen kokoonpanosta saat siirtymällä kohtaan Ohje ja tuki Windows-käyttöjärjestelmässä ja valitsemalla vaihtoehdon, joka esittää tietokoneen tiedot. Aiheet: Suorittimen tekniset tiedot Järjestelmätiedot Muistitiedot Kuvatiedot Audiotiedot Porttien ja liittimien tiedot Tiedonsiirtotiedot Kameratiedot Näytön tiedot Verkkolaitteen tiedot Akkutiedot Mitat Ympäristötiedot Suorittimen tekniset tiedot Ominaisuus Tyypit 7. sukupolven Intel Core i3-7100u -suoritin (2,4 GHz, 3M-välimuisti, 15 W) 7. sukupolven Intel Core i5-7200u -suoritin (jopa 3,1 GHz, 3M-välimuisti, 15 W) 7. sukupolven Intel Core i5-7300u -suoritin (jopa 3,5 GHz, 3M-välimuisti, 15 W), vpro 7. sukupolven Intel Core i7-7600u -suoritin (jopa 3,9 GHz, 4M-välimuisti, 15 W), vpro Järjestelmätiedot Ominaisuus Piirisarja Integroitu osaksi suoritinta DRAM-väyläleveys Muistitiedot 64-bittinen, 2 kanavaa Ominaisuus Muistikanta Sisäinen muisti 5

6 Ominaisuus Muistikapasiteetti 4 Gt, 8 Gt ja 16 Gt (sisäinen) Muistityypit Kuvatiedot LPDDR MHz Ominaisuus Tyyppi UMA-kontrolleri Intergroitu emolevyyn Intel Integrated HD -näytönohjain Ulkoisen näytön tuki Valinnainen Dell-sovitin USB Type-C to HDMI/VGA/ Ethernet/USB 3.0 HUOMAUTUS: Tukee VGA-, DisplayPort ja HDMI-porttia telakointiaseman kautta. Audiotiedot Ominaisuus Tyypit Kontrolleri Stereomuunnin Sisäinen liitäntä Ulkoinen liitäntä Kaiuttimet Sisäinen kaiutinvahvistin Hifi-ääni Realtek ALC bittinen analoginen digitaaliseksi ja digitaalinen analogiseksi Hifi-ääni Mikrofonin tuloliitin, stereokuulokkeiden ja kaiuttimien yleisliitin Kaksi 2 W (RMS) kanavaa kohden Äänenvoimakkuuden säätö Äänenvoimakkuus ylös/äänenvoimakkuus alas -painikkeet Porttien ja liittimien tiedot Ominaisuus Audio Realtek ALC3253-CG -ohjain mikrofonin tuloliitin ja stereokuulokkeiden/kaiuttimien yleisliitin Kuva kaksi DisplayPort over USB Type-C -porttia Muistikortinlukija Mikro-SIM-kortti (usim) USB-portit USIM usd 4.0 valinnainen älykortinlukija Valinnainen 1 x USB 3.1 Gen1 (PowerSharen kanssa) Valinnainen mikro-sim-korttipaikka (jalkatuen alla) 6

7 Ominaisuus Turvalukko Muuta Nobel-lukkopaikka valinnainen kontaktilla varustettu älykortinlukija ja sormenjälkilukija Windowsin aloituspainike Virtapainike I2C Dock Pin Keyboard -yhteydelle Tiedonsiirtotiedot Ominaisuudet Langaton yhteys WLAN WiFi-näyttö (Miracast)14 Qualcomm QCA61x4A ac Dual Band (2x2) Wireless -sovitin ja Bluetooth 4.1 Intel Dual-Band Wireless-AC 8265 Wi-Fi + BT 4.2 Wireless Card (2x2). Valinnainen Bluetooth Mobiililaajakaista (WWAN) Dell Wireless Qualcomm Snapdragon X7 LTE-A Dell Wireless Qualcomm Snapdragon X7 LTE-A Dell Wireless Qualcomm Snapdragon X7 HSPA+ Dell Wireless Telit Intel Ln-930 AP LTE CAT4 WiGig (valinnainen) Kameratiedot Intel Tri-Band Wireless-AC WiGig + Wi-Fi + BT4.2 Wireless Card Ominaisuus Tyyppi Anturityyppi nopeus Näyttötarkkuus Etukamera Kiinteä 5 MP:n tarkennus Takakamera 8 MP:n automaattitarkennus Infrapunakamera VGA-infrapunakamera CMOS-anturitekniikka (etu- ja takakamera) Enintään 30 ruutua sekunnissa Etukamera 2592 x 1944 pikseliä Takakamera 3264 x 2448 pikseliä Näytön tiedot Ominaisuus Tyyppi Luminanssi Korkeus Leveys Corning Gorilla Glass 4 -lasilla varustettu heijastamaton ja tahroja hylkivä 12,3 :n 3:2-kosketusnäyttö 340 nitiä 265,56 mm (10,55 tuumaa) 185,06 mm (7,28 tuumaa) 7

8 Ominaisuus Diagonaalinen 312,42 mm (12,0 tuumaa) Enimmäistarkkuus 1920 x 1280 Virkistystaajuus Suurimmat katselukulmat vaakasuunta Suurimmat katselukulmat pystysuunta Pikselitiheys 60 Hz +/- 80 +/- 80 0,135 mm Verkkolaitteen tiedot Ominaisuus Tyyppi Tulojännite Ottovirta enintään Tulotaajuus Lähtövirta Nimellislähtöjännite Paino 45 W:n USB Type-C ja 65 W:n USB Type-C 100 V AC 240 V AC 1,3 A / 1,7 A Hz 2,25 A, 3 A ja 3,25 A 20 VDC/15 VDC/9 VDC/5 VDC 0,385 lbs (45 W) ja 0,476 lbs (65 W) 175 g (45 W) ja 216,2 g (65 W) Mitat Lämpötila-alue Käytön aikana 0,191 x 0,121 x 0,048 tuumaa (45 W) ja 0,217 x 0,145 x 0,048 tuumaa (65 W) 87 x 55 x 22 mm (45 W) ja 99 x 66 x 22 mm (65 W) 0 40 C ( F) Lämpötila-alue Käytön ulkopuolella Akkutiedot C ( F) Ominaisuus Tyyppi 32 Whr:n polymeeriakku pikalatauksella 42 Whr:n polymeeriakku pikalatauksella 42 WHr:n polymeeriakku, pitkä käyttöikä 32Whr: Pituus 177,6 mm (6,99 tuumaa) 8

9 Ominaisuus Leveys Korkeus Paino Jännite 82,6 mm (3,25 tuumaa) 5,5 mm (0,21 tuumaa) 135,0 g (0,29 lb) (126 Gt:n m2 SATA-asema) 11,4 VDC 42 WHr: Pituus Leveys Korkeus Paino Jännite Käyttöikä 177,6 mm (6,99 tuumaa) 82,6 mm (3,25 tuumaa) 5,5 mm (0,21 tuumaa) 170 g (0,37 lb) 7,6 VDC 300 purkautumis-/latauskertaa Lämpötila-alue Käytön aikana Käytön ulkopuolella Mitat Ominaisuus Paino Vain tabletti (32 Whr:n akulla ja 126 Gt:n m2 SATAasemalla) Paino Tabletti ja näppäimistö Ottovirta enintään Leveys Korkeus (vain tabletti) Korkeus (vain tabletti ja näppäimistö) Lataus: 0 50 C ( F) Purkautuminen: 0 70 C ( F) C ( F) 1,89 lbs (856 g) 2,64 lbs (1,196 kg) 1,3 A / 1,7 A 11,5 tuumaa (292 mm) 0,38 tuumaa (9,76 mm) 0,59 tuumaa (14,9 mm) Syvyys 8,22 tuumaa (208,8 mm) Ympäristötiedot Lämpötila Käytön aikana Säilytyksessä 0 35 C (32 95 F) C ( F) 9

10 Suhteellinen kosteus enintään Käytön aikana Säilytyksessä Korkeus enintään Käytön aikana Käytön ulkopuolella Ilman mukana kulkevien epäpuhtauksien taso % (tiivistymätön) % (ei tiivistymistä) m ( ft) m ( ft) G2 tai alempi ISA-S standardin mukaan 10

11 2 Tabletin käyttö Tässä osassa käsitellään virran kytkeminen tablet-laitteeseen ja virran katkaiseminen laitteesta sekä Micro-SD- ja usim-korttien asentaminen. Aiheet: Jalkatuen käyttöönotto Ennen kuin avaat taulutietokoneen Taulutietokoneen käsittelemisen jälkeen mikrosd- ja/tai mikro-sim-kortin asentaminen Jalkatuen käyttöönotto 1 Pidä tablettia pystysuoraan tasaisella pinnalla. 2 Paina tablettia, jotta jalkatuki avautuu. Tabletin käyttö 11

12 HUOMAUTUS: Jalkatuki avautuu tabletin pohjassa olevien tappien ansiosta. Ennen kuin avaat taulutietokoneen Noudata seuraavia turvaohjeita suojataksesi taulutietokoneen mahdollisilta vaurioilta ja taataksesi turvallisuutesi. Ellei toisin ilmoiteta, kussakin tämän asiakirjan menetelmässä oletetaan seuraavien pitävän paikkansa: Olet perehtynyt taulutietokoneen mukana toimitettuihin turvaohjeisiin. VAARA: Ennen kuin avaat taulutietokoneen, lue taulutietokoneen mukana tulleet turvallisuustiedot. Lisätietoja parhaista turvallisuuskäytönnistä on Regulatory Compliancen aloitussivulla osoitteessa VAROITUS: Monet korjaustoimista saa tehdä vain valtuutettu huoltohenkilö. Voit tehdä vain vianmääritystä ja sellaisia yksinkertaisia korjaustoimia, joihin sinulla tuoteoppaiden mukaan on lupa tai joihin saat opastusta verkon tai puhelimen välityksellä huollosta tai tekniseltä tuelta. Takuu ei kata sellaisten huoltotoimien aiheuttamia vahinkoja, joihin Dell ei ole antanut lupaa. Lue tuotteen mukana toimitetut turvallisuusohjeet ja noudata niitä. VAROITUS: Maadoita itsesi käyttämällä maadoitusrannehihnaa tai koskettamalla säännöllisesti tietokoneen takaosassa olevaa maalaamatonta metallipintaa, esimerkiksi taulutietokoneen takana olevaa liitintä, jotta staattisen sähköpurkauksia ei pääse syntymään. VAROITUS: Käsittele komponentteja ja kortteja varoen. Älä kosketa komponentteja tai kortin kontakteja. Pitele korttia reunoista tai metallisista kiinnikkeistä. VAROITUS: Kun irrotat johdon, vedä liittimestä tai vetokielekkeestä, ei johdosta itsestään. Joidenkin johtojen liittimissä on lukituskieleke; jos irrotat tällaista johtoa, paina lukituskielekettä ennen johdon irrottamista. Kun vedät liittimet erilleen, pidä ne oikeassa asennossa, jotta tapit eivät vioitu. Lisäksi, ennen kuin kiinnität johdon, tarkista että molemmat liitännät ovat oikeassa asennossa suhteessa toisiinsa. HUOMAUTUS: Taulutietokoneen ja tiettyjen osien väri saattaa poiketa tässä asiakirjassa esitetystä. Voit välttää taulutietokoneen vahingoittumisen, kun suoritat seuraavat toimet ennen kuin avaat taulutietokoneen. 1 Varmista, että työtaso on tasainen ja puhdas, jotta taulutietokoneen kuori ei naarmuunnu. 2 Sammuta taulutietokone (katso kohtaa Taulutietokoneen sammuttaminen). 3 Jos taulutietokone on kytketty telakkaan (telakoitu), kuten valinnaiseen telakkaan tai näppäimistötelakkaan, irrota se telakasta. 4 Irrota verkkolaite taulutietokoneesta. 5 Pidä virtapainiketta painettuna muutaman sekunnin poistaaksesi valmiusvirran emolevyltä. VAROITUS: Estä sähköiskut irrottamalla taulutietokone aina pistorasiasta. VAROITUS: Ennen kuin kosketat mitään osaa taulutietokoneen sisällä, maadoita itsesi koskettamalla maalaamatonta metallipintaa, kuten taulutietokoneen takana olevaa metallia. Kun työskentelet, kosketa maalaamatonta metallipintaa säännöllisesti, jotta staattinen sähkö pääsee purkautumaan vioittamatta sisäkomponentteja. 6 SD-kortin irrottaminen taulutietokoneesta Taulutietokoneen sammuttaminen Taulutietokoneen sammuttaminen sammuttaa sen täysin. Voit sammuttaa taulutietokoneen kahdella tavalla: Virtapainikkeen käyttö Oikopolut-valikosta 1 Taulutietokoneen sammuttaminen virtapainikkeella: a Pidä virtapainike painettuna kunnes näytössä lukee: "Sammuta tietokone pyyhkäisemällä". 12 Tabletin käyttö

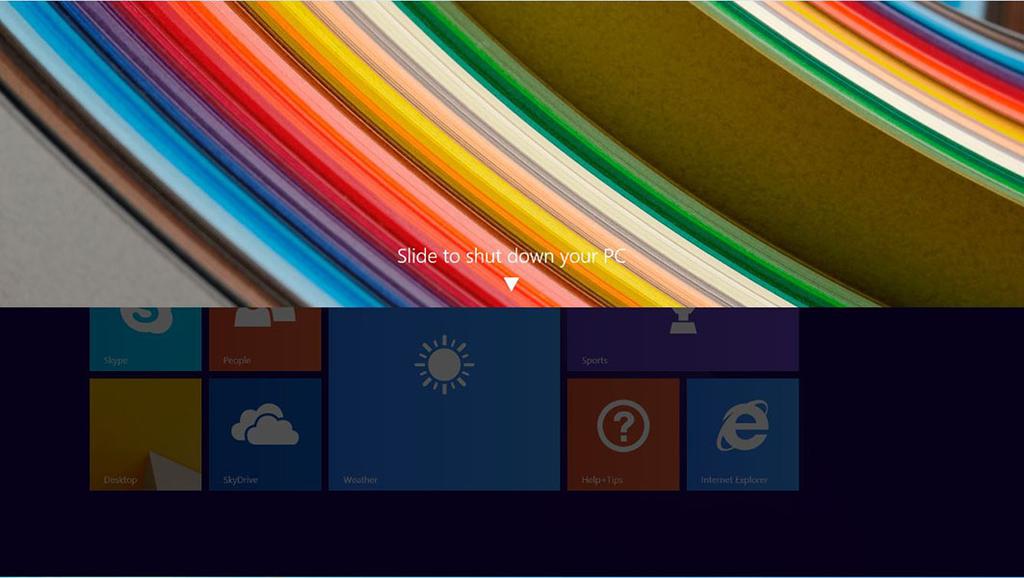

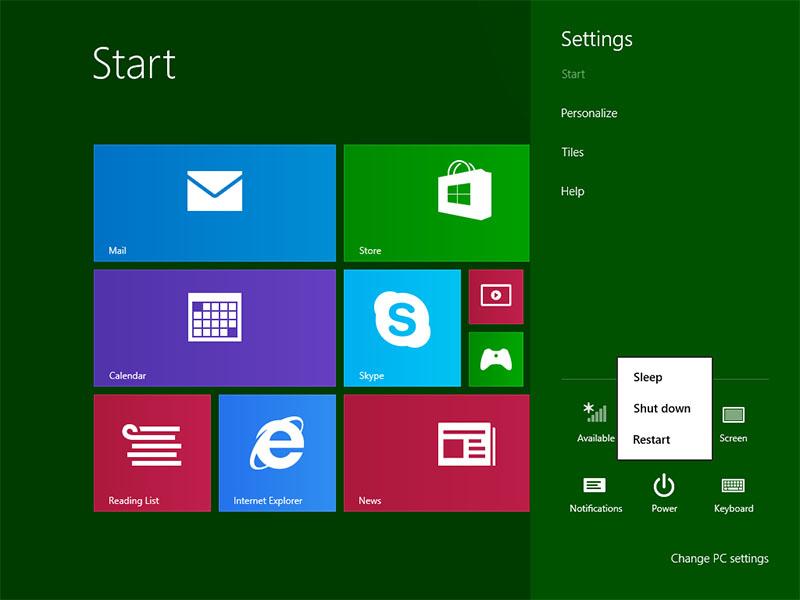

13 b HUOMAUTUS: Kun pidät virtapainiketta painettuna, oletuksena "Sammuta tietokone pyyhkäisemällä" - näyttö näkyy vain mallissa Venue 11 Pro Malleissa Venue 11 pro 7130 vpro ja Venue 11 Pro 7139 taulutietokone siirtyy oletuksena lepotilaan. Jos kuitenkin muutat virtapainikkeen asetukseksi sammutuksen, taulutietokone sammuu. Voit muuttaa virtapainikkeen asetuksia siirtymällä kohtaan Ohjauspaneeli > Virranhallinta-asetukset > Muuta suunnitelman asetuksia > Muuta virranhallinnan lisäasetuksia. Voit siirtyä ohjauspaneeliin pyyhkäisemällä näytön oikeaa laitaa, napauttamalla Haku, kirjoittamalla hakuruutuun Ohjauspaneeli ja napsauttamalla Ohjauspaneeli. Sammuta tietokone pyyhkäisemällä HUOMAUTUS: Voit myös sammuttaa taulutietokoneen pyyhkäisemättä näytössä alaspäin. Pidä virtapainike painettuna >10 sekuntia sammuttaaksesi taulutietokoneen. Voit suorittaa tämän pakotetun sammutuksen, jos taulutietokone ei reagoi tai käyttäytyy odottamattomalla tavalla tai jos kosketusnäyttö ei toimi. 2 Taulutietokoneen sammuttaminen oikopolut-valikosta: a Siirry Oikopolut-valikkoon pyyhkäisemällä näytön oikeasta laidasta. b Kosketa Asetukset > Virta > Sammuta sammuttaaksesi taulutietokoneen. Tabletin käyttö 13

14 Taulutietokoneen käsittelemisen jälkeen VAROITUS: Jos taulutietokoneen sisään jätetään irrallisia ruuveja, ne saattavat vahingoittaa taulutietokonetta vakavast. 1 Kiinnitä kaikki ruuvit ja tarkista, ettei taulutietokoneen sisällä ole irrallisia ruuveja. 2 Kytke ulkoiset laitteet, lisävarusteet ja johdot, jotka irrotit ennen taulutietokoneen käsittelyä. 3 Asenna kaikki muistikortit, SIM-kortti ja muut osat, jotka poistit ennen tabletin käsittelyä. 4 Kiinnitä taulutietokone ja kaikki kytketyt laitteet sähköpistorasiaan. 5 Käynnistä taulutietokone. mikrosd- ja/tai mikro-sim-kortin asentaminen 1 Taita tabletti tasaisella pinnalla. 2 Liu'uta ja nosta SD-kantta. 3 Aseta SD-kortti ja/tai mikro-sim-kortit osoitettuihin paikkoihin. 4 Kohdista kansi tabletin loven kanssa ja liu uta se sisään mikrosd- ja mikro-sim-korttien kiinnittämiseksi. 5 Voit irrottaa mikrosd- tai mikro-sim-kortit samojen vaiheiden mukaisesti. 14 Tabletin käyttö

15 3 Tekniikka ja komponentit Tässä kappaleessa kuvaillaan järjestelmään saatavilla oleva tekniikka ja komponentit. Aiheet: Verkkolaite Suorittimet Piirisarja Muistin ominaisuudet Näyttövaihtoehdot Kameran ominaisuudet Kiintolevyvaihtoehdot Verkkolaite Tämän järjestelmän mukana toimitetaan 45 W:n tai 65 W:n Type-C-verkkolaitteet. VAARA: Kun irrotat verkkolaitteen kaapelin tabletista, ota kiinni liittimestä, ei kaapelista, ja vedä tiukasti mutta kevyesti, jotta et vaurioita kaapelia. VAARA: Verkkolaite toimii kaikissa maailman sähköpistorasioissa. Virtaliittimet ja virtajohdot vaihtelevat kuitenkin maakohtaisesti. Yhteensopimattoman kaapelin käyttö tai kaapelin väärä kytkentä virtajohtoon tai sähköpistorasiaan voi aiheuttaa tulipalon tai laitteistovaurion. Suorittimet Latitude 5285 toimitetaan seuraavien suorittimien kanssa: Intel Core i3-7100u (Dual Core, 3M-välimuisti, 2,4 GHz,15 W) Intel Core i5-7200u (Dual Core, 3M-välimuisti, jopa 3,1 GHz, 15 W) Intel Core i5-7300u (vpro, Dual Core, 3M-välimuisti, jopa 3,5 GHz, 15 W) Intel Core i7-7600u (vpro, Dual Core, 4M-välimuisti, jopa 3,9 GHz, 15 W) HUOMAUTUS: Kellotaajuus ja suorituskyky riippuu työkuormasta ja muista muuttujista. Suorittimien tunnistaminen Windows 10:ssä 1 Kirjoita Laitehallinta 'm Cortana, Ask me anything -kenttään. Laitehallinta-ikkuna avautuu. 2 Klikkaa Suoritin. Suorittimen tiedot näytetään. Tekniikka ja komponentit 15

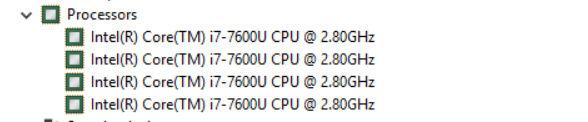

16 Kuva 1. Suoritin Suorittimen käytön tarkistaminen tehtävänhallinnasta 1 Klikkaa työpöytää hiiren kakkospainikkeella. 2 Valitse Käynnistä tehtävänhallinta. Windowsin tehtävänhallinta -ikkuna avautuu. 3 Napsauta Suorituskyky-välilehteä Windowsin tehtävänhallinta -ikkunassa. Suorittimen käytön tarkistaminen Resurssienvalvonnassa 1 Klikkaa työpöytää hiiren kakkospainikkeella. 2 Valitse Käynnistä tehtävänhallinta. Windowsin tehtävänhallinta -ikkuna avautuu. 16 Tekniikka ja komponentit

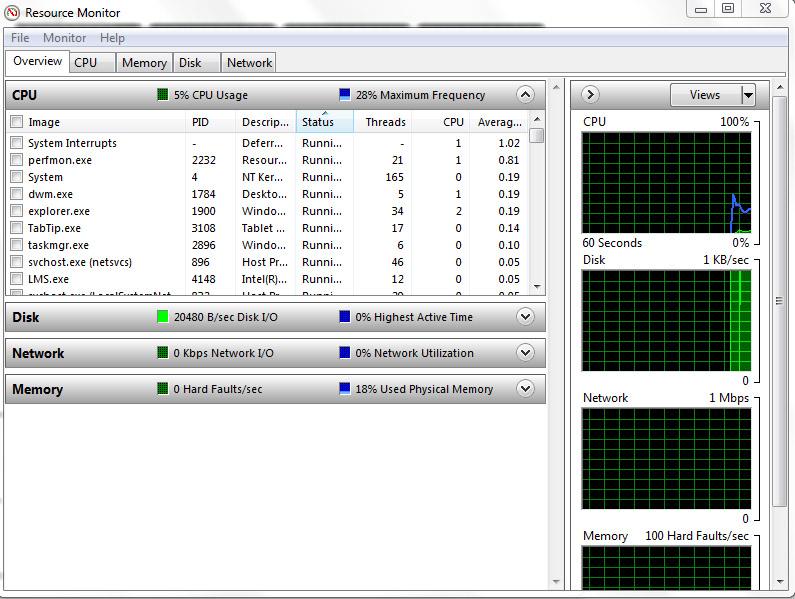

17 3 Napsauta Suorituskyky-välilehteä Windowsin tehtävänhallinta -ikkunassa. Näyttöön avautuvat suorittimen suorituskykytiedot. 4 Napsauta Avaa resurssienvalvonta. Piirisarja Piirisarja on integroitu suorittimeen. Piirisarjan tunnistaminen Windows 10:n laitehallinnassa HUOMAUTUS: Näytetyt piirisarjan tiedot ovat viitteelliset, ja ne saattavat poiketa tietokoneesi näkymästä. 1 Klikkaa Kaikki asetukset Windows 10:n oikopolut-palkissa. 2 Valitse Ohjauspaneelista vaihtoehto Laitehallinta. 3 Laajenna Järjestelmälaitteet ja etsi piirisarja. Tekniikka ja komponentit 17

18 Muistin ominaisuudet Latitude 5285 tukee seuraavia muistikokoonpanoja: 4G1866MHz LPDDR3 Intel Core i3-7100u 8G 1866MHz LPDDR3 Intel Core i5-7200u/ Intel Core i5-7300u 16G 1866MHz LPDDR3 Intel Core i7-7600u Järjestelmämuistin asennuksen tarkistaminen 1 Käynnistä tabletti tai käynnistä se uudelleen. 2 Kun Dell-logo ilmestyy, paina F2. Entering BIOS setup (siirrytään BIOS-asetuksiin) -viesti ilmestyy. 3 Valitse vasemmasta paneelista Asetukset > Yleistä > Järjestelmätiedot, Muistitiedot esitetään oikeassa paneelissa. Järjestelmämuistin tarkistaminen Windows 10 1 Klikkaa Windows-painiketta ja valitse Kaikki asetukset > Järjestelmä. 2 Klikkaa Järjestelmä-kohdan allatiedot. 18 Tekniikka ja komponentit

19 Muistin testaaminen epsa:lla 1 Käynnistä tabletti tai käynnistä se uudelleen. 2 Tee jokin seuraavista, kun näyttöön ilmestyy Dell-logo: Näppäimistöllä Paina F12. Vain tabletti Paina Äänenvoimakkuus ylös -painiketta ennen kuin painat virtapainiketta tabletin käynnistämiseksi. Kun tehojakso on käynnistetty, voit vapauttaa Äänenvoimakkuus ylös -painikkeen ja epsa käynnistyy. PreBoot System Assessment (PSA) käynnistyy tabletissa. HUOMAUTUS: Jos odotat liian kauan ja käyttöjärjestelmän logo tulee näyttöön, odota, kunnes näet työpöydän. Sammuta tabletti ja yritä uudestaan. 3 Noudata kohdan epsa-diagnostiikan suorittaminen vaiheita. Näyttövaihtoehdot Tämän tabletin mukana toimitetaan Gorilla Glass -lasilla varustettu heijastamaton ja tahroja hylkivä 12,3 :n 1920 x kosketusnäyttö Näyttösovittimen tunnistaminen 1 Kirjoita Laitehallinta 'm Cortana, Ask me anything -kenttään. Näytön hallinta -ikkuna avautuu. 2 Laajenna Näyttösovittimet. Näyttösovittimen tiedot näytetään. Kuva 2. näyttösovitin Näytön tarkkuuden muuttaminen 1 Klikkaa työpöytää hiiren kakkospainikkeella ja valitse Näyttöasetukset. 2 Klikkaa tai napauta Näytön lisäasetukset. 3 Valitse vaadittu tarkkuus alasvetoluettelosta ja napauta Käytä. Tekniikka ja komponentit 19

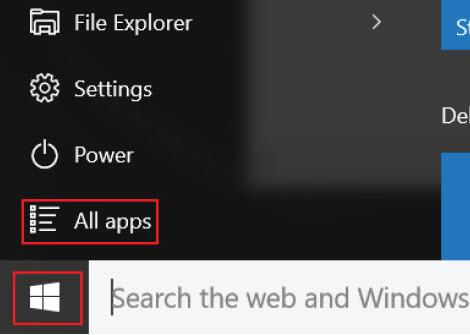

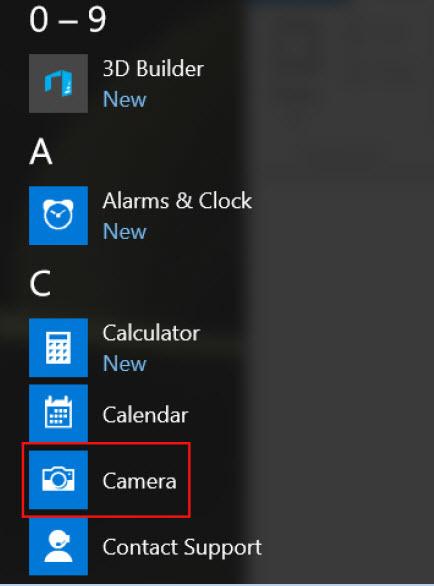

20 Kameran ominaisuudet Tämä järjestelmä toimitetaan 5 MP:n front-facing-kameran ja 8 MP:n rear-facing-kameran kanssa. Kameran tunnistaminen laitehallinnassa Windows 10:ssä 1 Kirjoita Haku-ruutuun laitehallinta ja käynnistä se napauttamalla. 2 Ollessasi laitehallinnassa laajenna Kuvankäsittelylaitteet. Kameran käynnistäminen Käynnistä kamera avaamalla sovellus, joka käyttää kameraa. Esimerkiksi jos napautat Dell Webcam Central -ohjelmistoa tai Skypeohjelmistoa, joka toimitetaan 2-in-1-kokoonpanossa, kamera käynnistyy. Samalla tavoin jos keskustelet Internetissä ja sovellus pyytää pääsyä verkkokameraan, verkkokamera käynnistyy. Kamerasovelluksen käynnistäminen 1 Napauta tai napsauta Windows-painiketta ja valitse Kaikki sovellukset. 2 Valitse Kamera sovellusluettelosta. 20 Tekniikka ja komponentit

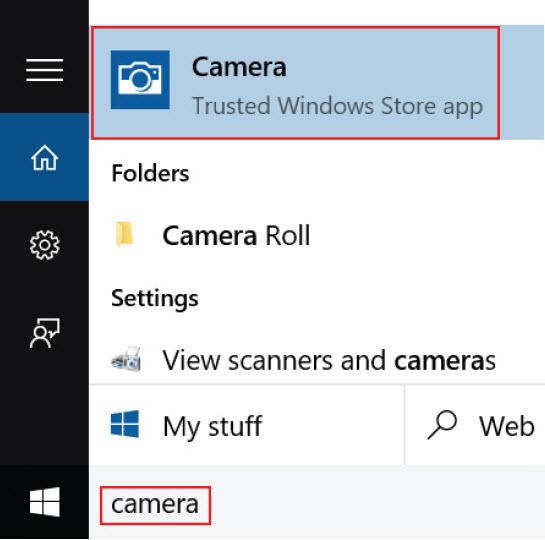

21 3 Jos Kamerasovellusta ei löydy sovellusluettelosta, suorita haku. Kiintolevyvaihtoehdot Tämä järjestelmä tukee M.2 SATA SSD-, M.2 PCIe NVMe SSD- ja M.2 PCIe NVMe SED -kiintolevyjä. Kiintolevyn tunnistaminen BIOSissa 1 Käynnistä (tai käynnistä uudelleen) kannettava tietokone. 2 Kun näyttöön tulee Dell-logo, siirry BIOS-asennusohjelmaan jollain seuraavista tavoista: Näppäimistöllä Napauta F2, kunnes esiin tulee BIOsin määrityksen syöttöviesti. Syötä käynnistysvalikko napauttamalla F12. Tabletti-tilassa Paina Äänenvoimakkuus ylös -painiketta, jotta näyttöön tulee F12-käynnistysvalinta tai paina Äänenvoimakkuus alas -painiketta, jotta voit syöttää BIOS-määrityksen suoraan. Kiintolevy on kohdan System Information (Järjestelmätiedot) General (Yleistä) -ryhmän luettelossa. Tekniikka ja komponentit 21

22 Järjestelmän asennusohjelma 4 Järjestelmän asennusohjelman avulla voit hallita tablet-tietokoneen laitteita ja määrittää BIOS-asetukset. Järjestelmän asennusohjelman kautta voit muuttaa NVRAM-asetuksia, kun lisäät tai poistat laitteita esittää järjestelmän laitteistokokoonpanon ottaa integroituja laitteita käyttöön tai poistaa ne käytöstä määrittää suorituskyvyn ja virranhallinnan kynnysarvot hallita tietokoneen suojausta Aiheet: BIOSin syöttäminen ilman näppäimistöä Järjestelmän asennusohjelman asetukset BIOS:in päivittäminen Järjestelmän ja asennusohjelman salasana BIOSin syöttäminen ilman näppäimistöä 1 Käynnistä tabletti painamalla virtapainiketta. 2 Pidä Äänenvoimakkuus alas -painike pohjassa Dell-logon ilmestyessä näyttöön. 3 Kun näyttöön ilmestyy F12 käynnistysvalikko, valitse BIOS-asetukset Äänenvoimakkuus ylös -painikkeella. 4 Siirry BIOS-asennusohjelmaan painamalla Äänenvoimakkuus alas -painiketta. Järjestelmän asennusohjelman asetukset HUOMAUTUS: Tabletin ja siihen asennettujen laitteiden mukaan tässä osiossa luetellut kohteet eivät ehkä tule näkyviin. General-näytön asetukset Tässä osassa luetellaan pääasialliset tabletin laitteisto-ominaisuudet. Asetus Järjestelmätiedot Tässä osassa luetellaan pääasialliset tabletin laitteisto-ominaisuudet. System Information Näyttää seuraavat tiedot: BIOS Version (BIOS-versio), Service Tag (Huoltomerkki), Asset Tag (Laitetunnus), Ownership Date (Hankintatunnus), Ownership Date (Hankintapäivä), Manufacture Date (Valmistuspäivä), Express Service Code (Pikahuoltokoodi) ja Signed Firmware Update (Allekirjoitettu laiteohjelmistopäivitys) oletuksena käytössä. Memory Information (Muistitiedot): Näyttää tiedot Memory Installed (Asennettu muisti), Memory Available (Käytettävissä oleva muisti), Memory Speed (Muistin nopeus), Memory Channels Mode (Muistikanavatila), Memory Technology (Muistiteknologia) Processor Information: Näyttää tiedot Processor Type (Suoritintyyppi), Core Count (Ydinten määrä), Processor ID (Suoritintunnus), Current Clock Speed (Sen hetkinen kellotaajuus), Minimum Clock Speed (Minimikellotaajuus), Maximum Clock Speed (Maksimikellotaajuus), Processor L2 Cache (Suorittimen L2-22 Järjestelmän asennusohjelma

23 Asetus Battery Information Boot Sequence välimuisti), Processor L3 Cache (Suorittimen L3-välimuisti), HT Capable (HT-tuki) ja 64-Bit Technology (64 bitin teknologia). Device Information: Näyttää tiedot M.2 SATA, M.2 PCIe SSD-0, Passthrough MAC address (Passthrough MAC -osoite), Video Controller (Video-ohjain), Video BIOS Version (Video BIOS -versio), Video Memory (Videomuisti), Panel Type (Näyttötyyppi), Native Resolution (Alkuperäinen tarkkuus), Audio Controller (Ääniohjain), Wi-Fi Device (Wi-Fi-laite), WiGig Device (WiGig-laite), Cellular Device (Matkapuhelinlaite), Bluetooth Device (Bluetooth-laite). Näyttää akun tilan ja sen, onko verkkomuuntaja liitetty. Käyttäjä voi vaihtaa järjestystä, jonka mukaan tabletti etsii käyttöjärjestelmää. Internal SSD (Sisäinen SSD) USB Storage Device (USB-muistilaite) CD/DVD/CD-RW Drive (CD/DVD/CD-RW-asema) Onboard NIC (Sisäinen verkkokortti) Boot sequence options Käyttäjä voi vaihtaa järjestystä, jonka mukaan tabletti etsii käyttöjärjestelmää: Windows Boot Manager valittu oletuksena Boot List Options Advanced Boot Options Legacy UEFI valittu oletuksena Tämän vaihtoehdon avulla voit ladata vanhemman vaihtoehdon ROM:it. Asetukset ovat: Enable Legacy Option ROMs-default (Ota käyttöön Legacy Option ROMs, oletus) Enable Attempt Legacy Boot (Ota käyttöön Attempt Legacy Boot) Enable UEFI Network Stack (Ota käyttöön UEFI Network Stack) UEFI boot path security Date/Time Aina, paitsi sisäinen SSD Always (Aina) Never (Ei koskaan) Voit muuttaa päivän ja ajan. System Configuration -näytön asetukset Asetus SMART Reporting Tämä kenttä valvoo, ilmoitetaanko integroitujen asemien kiintolevyvirheet järjestelmän käynnistyksen yhteydessä. Teknologia on osa SMART-spesifikaatiota (Self-Monitoring Analysis and Reporting Technology). Tämä vaihtoehto on oletusarvoisesti pois käytöstä. Enable SMART Reporting (Ota SMART-raportointi käyttöön) USB Configuration Tämä on valinnainen ominaisuus. Tämä kenttää määrittää integroidun USB-ohjaimen. Jos Boot Support (Käynnistystuki) on käytössä, järjestelmä voi käynnistyä mistä tahansa USB-massatallennuslaitteesta (HDD, muistitikku, levyke). Jos USB-portti on käytössä, siihen liitetty laite on käytössä ja käyttöjärjestelmän käytettävissä. Järjestelmän asennusohjelma 23

24 Asetus Jos USB-portti ei ole käytössä, käyttöjärjestelmä ei näe porttiin kytkettyä laitetta. Asetukset ovat: Enable USB Boot Support (Ota USB-käynnistystuki käyttöön) oletuksena käytössä Enable External USB Port (Ota ulkoinen USB-portti käyttöön) oletuksena käytössä Always Allow dell docks (Salli aina Dell-telakat) oletuksena käytössä HUOMAUTUS: USB-näppäimistö ja -hiiri toimivat aina BIOS-asennusohjelmassa näistä asetuksista riippumatta. USB PowerShare Tällä kentällä määritetään USB PowerShare -ominaisuuden käyttäytyminen. Tämä asetus antaa tietokoneen ladata ulkoisia laitteita tallennetulla järjestelmän akkuvirralla USB PowerShare -portin kautta. Tämä asetus on oletuksena pois käytöstä Audio Voit ottaa integroidun ääniohjaimen käyttöön tai poistaa sen käytöstä. Enable Audio (Ota audio käyttöön) - vaihtoehto on oletusarvoisesti valittu. Asetukset ovat: Enable Microphone (Ota mikrofoni käyttöön) oletuksena käytössä Enable Internal Speaker (Ota sisäinen kaiutin käyttöön) oletuksena käytössä Näppäimistön valaistus Tämän kentän avulla voit valita näppäimistön valaistustoiminnon käyttötilan. Näppäimistön kirkkaustilaksi voidaan asettaa 0 100%. Asetukset ovat: Disabled (Pois käytöstä) oletuksena käytössä Dim (50%) Bright (Kirkas) Keyboard Backlight Timeout on Battery Keyboard Backlight Timeout (Näppäimistön taustavalon aikakatkaisu) himmenee Battery (Akku) -asetuksella. Se ei vaikuta päänäppäimistön valaistusominaisuuteen. Näppäimistön valaistus tukee erilaisia valaistustasoja. Tällä kentällä on vaikutusta, kun taustavalo on otettu käyttöön. Asetukset ovat: 5 s. 10 s. oletuksena käytössä. 15 s. 30 s. 1 min 5 min 15 min Never (Ei koskaan) Keyboard Backlight with AC Keyboard Backlight Timeout on AC Keyboard Backlight with AC (Näppäimistön taustavalo verkkolaitteen kanssa) -asetus ei vaikuta päänäppäimistön valaistusominaisuuteen. Näppäimistön valaistus tukee erilaisia valaistustasoja. Tällä kentällä on vaikutusta, kun taustavalo on otettu käyttöön. Tämä vaihtoehto on oletusarvoisesti käytössä. Keyboard Backlight Timeout (Näppäimistön taustavalon aikakatkaisu) himmenee verkkolaitteen asetuksella. Se ei vaikuta päänäppäimistön valaistusominaisuuteen. Näppäimistön valaistus tukee erilaisia valaistustasoja. Tällä kentällä on vaikutusta, kun taustavalo on otettu käyttöön. Asetukset ovat: 5 s. 10 s. oletuksena käytössä. 15 s. 30 s. 1 min 24 Järjestelmän asennusohjelma

25 Asetus Unobtrusive Mode Miscellaneous Devices 5 min 15 min Never (Ei koskaan) Kun tämä asetus on käytössä ja painetaan Fn + F7, kaikki valot ja äänet sammuvat järjestelmässä. Jos haluat palata normaaliin käyttöön, paina uudestaan Fn + F7. Tämä vaihtoehto on oletusarvoisesti pois käytöstä. Voit ottaa seuraavat laitteet käyttöön tai poistaa ne käytöstä: Enable Front Camera (Ota käyttöön etukamera) oletuksena käytössä Enable Back Camera (Ota käyttöön takakamera) oletuksena käytössä Secure Digital (SD) card (Suojattu digitaalinen (SD) kortti) oletuksena käytössä Secure Digital (SD) card boot (Suojatun digitaalisen (SD) kortin käynnistys Secure Digital (SD) card read-only-mode (Suojatun digitaalisen (SD) kortin Vain luku -tila) Video-näytön asetukset Asetus Display Brightness (LCD Brightness) Voit määrittää näytön kirkkauden virtalähteen mukaan On Battery (Akku) tai On AC (Verkkovirta). Näytön kirkkaus ei riipu akusta ja verkkolaitteesta. Se voidaan määrittää liukusäätimellä. Security-näytön asetukset Asetus Admin Password Mahdollistaa järjestelmänvalvojan salasanan määrittämisen, muuttamisen tai poistamisen. HUOMAUTUS: Järjestelmänvalvojan salasana on määritettävä ennen järjestelmä- tai kiintolevysalasanan määrittämistä. Järjestelmänvalvojan salasanan poistaminen poistaa automaattisesti järjestelmä- ja kiintolevysalasanat. HUOMAUTUS: Salasanan muutokset astuvat voimaan välittömästi. Oletusasetus: Not set (Ei asetettu) System Password Mahdollistaa järjestelmän salasanan määrittämisen, muuttamisen tai poistamisen. HUOMAUTUS: Salasanan muutokset astuvat voimaan välittömästi. Oletusasetus: Not set (Ei asetettu) Strong Password Voit valita edellyttää aina vahvaa salasanaa. Oletusasetus: Enable Strong Password (Ota vahva salasana käyttöön) ei ole valittu. HUOMAUTUS: Jos Strong Password (Vahva salasana) -toiminto on käytössä, järjestelmänvalvojan ja järjestelmän salasanoissa on oltava vähintään yksi suuri merkki ja yksi pieni merkki, ja salasanan on oltava vähintään kahdeksan merkkiä pitkä. Password Configuration Voit määrittää järjestelmänvalvojan ja järjestelmäsalasanan minimi- ja maksimipituuden. min-4 Oletusasetus. Voit halutessasi määrittää korkeamman luvun. Järjestelmän asennusohjelma 25

26 Asetus Password Bypass max-32 Voit määrittää matalamman luvun. Voit ottaa käyttöön tai poistaa käytöstä järjestelmän ja sisäisen kiintolevyn salasanan ohitusluvan, jos ne on asetettu. Asetukset ovat: Disabled (Ei käytössä) Reboot bypass (Uudelleenkäynnistysohitus) Oletusasetus: Disabled (Ei käytössä) Password Change Voit ottaa käyttöön tai poistaa käytöstä järjestelmä- ja kiintolevysalasanat, kun järjestelmänvalvojan salasana on asetettu. Oletusasetus: Allow Non-Admin Password Changes (Salli muiden kuin järjestelmänvalvojan salasanojen muutokset) on valittu. Non-Admin Setup Changes Käyttäjä voi määrittää, sallitaanko asennusohjelman asetusten muutokset, kun järjestelmänvalvojan salasana on käytössä. Jos tämä asetus on pois käytöstä, asetusvaihtoehdot on lukittu järjestelmänvalvojan salasanalla. Allow wireless switch changes (Salli langattoman kytkimen muutokset) on oletusarvoisesti pois käytöstä. UEFI Capsule Firmware Updates (UEFI Capsule - valmisohjelmapäivity kset) TPM 2.0 Security Tämä asetus määrää, salliiko järjestelmä BIOS-päivitykset UEFI Capsule -päivityspakkauksina. Tämä asetus on oletuksena käytössä. Käyttäjä voi ottaa käyttöön TPM:n (Trusted Platform Module) POST:in aikana. Asetukset ovat: TPM On (TPM päällä) oletuksena käytössä Clear (Tyhjennä) PPI Bypass for Enable Commands (PPI-ohitus käytössä oleville komennoille) oletuksena pois käytöstä PPI Bypass for Disabled Commands (PPI-ohitus käytöstä poistetuille komennoille) Attestation Enable (Vahvistuksen käyttöönotto) oletuksena käytössä Key Storage Enable (Avainvaraston käyttöönotto) oletuksena käytössä SHA-256 oletuksena käytössä Disabled (Ei käytössä) Enabled (Käytössä) oletuksena käytössä Computrace Voit aktivoida valinnaisen Computrace-ohjelmiston tai poistaa sen käytöstä. Asetukset ovat: Deactivate (Poista käytöstä) Disable (Poista käytöstä) Activate (Aktivoi) oletuksena käytössä HUOMAUTUS: Activate (Ota käyttöön) ja Disable (Ei käytössä) -asetukset ottavat ominaisuuden käyttöön tai poistavat sen käytöstä pysyvästi, eikä asetusta enää voi muuttaa. CPU XD Support Voit ottaa käyttöön suorittimen XD (Execute Disable) -tilan. Enable CPU XD Support (Ota CPU XD -tuki käyttöön) oletuksena käytössä Admin Setup Lockout Voit estää käyttäjiä siirtymästä asennusohjelmaan, kun järjestelmänvalvojan salasana on käytössä. Oletusasetus: Asetus on käytössä. 26 Järjestelmän asennusohjelma

27 Asetus Master Password Lockout Tämä asetus on oletuksena pois käytöstä. Secure Boot -näytön asetukset Asetus Secure Boot Enable Tämä asetus ottaa Secure Boot -ominaisuuden käyttöön tai poistaa sen käytöstä. Disabled (Ei käytössä) Enabled (Käytössä) Oletusasetus: Enabled (Käytössä) Expert Key Management Voit hallita kaikkia suojattuja käynnistysavaimia. Hallitse kaikkia tehdasavaimia (PK, KEK, DB, DBX) HUOMAUTUS: Jotta järjestelmä voi ottaa Secure Boot (Suojattu käynnistys) -asetuksen käyttöön, sen on oltava UEFIkäynnistystilassa ja Enable Legacy Option ROM (Ota käyttöön vanhat ROM-asetuslevyt) -asetus on poistettava käytöstä. Intel Software Guard Extensions -näytön asetukset Asetus Intel SGX Enable Tässä kentässä voit määrittää suojatun ympäristön koodin suorittamiselle/arkaluontoisten tietojen käytölle pääkäyttöjärjestelmässä. Asetukset ovat: Software controlled (Hallinta ohjelmistolla) oletuksena käytössä Enabled (Käytössä) Oletusasetus: Software controlled (Hallinta ohjelmistolla) Enclave Memory Size Tämän asetuksen avulla voit määrittää SGX Enclave -varamuistin koon. Asetukset ovat: 32 Mt 64 Mt 128 Mt oletuksena käytössä Performance-näytön asetukset Asetus Multi-Core Support Tämä kenttä määrittää, onko suorittimessa otettu käyttöön yksi ydin vai kaikki ytimet. Joidenkin sovellusten suorituskyky paranee, kun käytetään lisäytimiä. Tämä vaihtoehto on oletusarvoisesti käytössä. Käyttäjä voi ottaa suorittimen moniydintuen käyttöön tai poistaa sen käytöstä. Asennettu suoritin tukee kahta ydintä. Jos otat käyttöön moniydintuen, kaksi ydintä on otettu käyttöön. Jos poistat käytöstä moniydintuen, yksi ydin otetaan käyttöön. Enable Multi Core Support (Ota moniydintuki käyttöön) Järjestelmän asennusohjelma 27

28 Asetus Oletusasetus: Asetus on käytössä. Intel SpeedStep Voit ottaa Intel SpeedStep -ominaisuuden käyttöön tai poistaa sen käytöstä. Enable Intel SpeedStep (Ota Intel SpeedStep käyttöön) Oletusasetus: Asetus on käytössä. C-States Control Voit ottaa käyttöön tai poistaa käytöstä ylimääräisen suorittimen lepotilat. C States Oletusasetus: Asetus on käytössä. Intel TurboBoost Voit ottaa käyttöön tai poistaa käytöstä suorittimen Intel TurboBoost -tilan. Enable Intel TurboBoost (Ota Intel TurboBoost käyttöön) Oletusasetus: Asetus on käytössä. HyperThread Control (Hypersäieohjaus) Käyttäjä voi ottaa käyttöön tai poistaa käytöstä suorittimen hypersäieominaisuuden. Disabled (Ei käytössä) Enabled (Käytössä) Oletusasetus: Valittuna on Enabled (Käytössä). Power Management -näytön asetukset Asetus AC Behavior Voit ottaa käyttöön tai poistaa käytöstä sen, että tabletti käynnistyy automaattisesti verkkolaitetta kytkettäessä. Oletusasetus: Wake on AC (AC-herätys) ei ole valittu. Auto On Time Käyttäjä voi määrittää ajan, jolloin tabletin on käynnistyttävä automaattisesti. Asetukset ovat: Disabled (Ei käytössä) Every Day (Päivittäin) Weekdays (Arkipäivisin) Select Days (Tiettyinä päivinä) Oletusasetus: Disabled (Ei käytössä) USB Wake Support Voit määrittää, että USB-laitteet voivat herättää järjestelmän valmiustilasta. HUOMAUTUS: Tämä ominaisuus toimii ainoastaan verkkolaitetta käytettäessä. Jos verkkolaite irrotetaan ennen valmiustilaa, järjestelmän määritys katkaisee virran kaikista USB-porteista akun tehon säästämiseksi. Wake on Dell USB-C dock (Dell USB-C dock -herätys) Oletusasetus: Asetus on oletuksena käytössä. 28 Järjestelmän asennusohjelma

29 Asetus Wireless Radio Control Käyttäjä voi ottaa käyttöön tai poistaa käytöstä ominaisuuden, joka vaihtaa automaattisesti langallisesta tai langattomasta verkosta fyysisestä kytkennästä riippumatta. Control WLAN Radio (Ohjaa WLAN-radiota) Control WWAN Radio (Ohjaa WWAN-radiota) Oletusasetus: Asetukset ovat pois käytöstä. Peak Shift Tämän asetuksen avulla voit minimoida verkkolaiteen kulutuksen päivän tehopiikkiaikoina. Kun olet ottanut tämän asetuksen käyttöön, järjestelmä toimii vain akkutilassa, vaikka verkkolaite olisi kiinnitettynä. Enable Peak Shift (Ota Peak Shift käyttöön) Set battery thresold (Määritä akun kynnysraja) ( %) 15 % (oletuksena käytössä) Advanced Battery Charge Configuration Tämän asetuksen avulla voit maksimoida akun kunnon. Kun tämä asetus on otettu käyttöön, järjestelmä käyttää vakiolatausalgoritmia ja muita tekniikoita työtuntien ulkopuolella akun kunnon parantamiseksi. Disabled (Ei käytössä) Oletusasetus: Disabled (Ei käytössä) Primary Battery Charge Configuration Voit valita akun lataustilan. Asetukset ovat: Standard (Vakio) Lataa akun täyteen vakionopeudella oletuksena käytössä ExpressCharge (Pikalataus) Akku ladataan nopeammin Dellin pikalataustekniikalla. Jos Custom Charge (Mukautettu lataus) on valittuna, voit määrittää myös Custom Charge Start (Mukautetun latauksen aloitus)- ja Custom Charge Stop (Mukautetun latauksen lopetus) -asetukset. HUOMAUTUS: Kaikkia lataustiloja ei ehkä voi käyttää kaikkien akkujen kanssa. Jotta voit ottaa tämän asetuksen käyttöön, poista käytöstä Advanced Battery Charge Configuration (Akun latauksen lisämääritys) -asetus. POST Behavior -näytön asetukset Asetus Adapter Warnings Voit ottaa käyttöön tai poistaa käytöstä järjestelmän asennusohjelman (BIOS) varoitusilmoitukset tiettyjä verkkolaitteita käytettäessä. Oletusasetus: Enable Adapter Warnings (Ota verkkolaitteen varoitukset käyttöön) Keypad (Embedded) Käyttäjä voi valita yhden tai kaksi tapaa ottaa kiinteän näppäimistön numeronäppäimistö käyttöön. Fn Key Only (Vain Fn-näppäin) oletuksena käytössä. By Numlock (Numlock-näppäin) HUOMAUTUS: Kun määritys on käynnissä, tällä asetuksella ei ole vaikutusta. Määritys toimii Fn Key Only -tilassa. Numlock Enable Käyttäjä voi valita, että Numlock-asetus otetaan käyttöön tabletin käynnistyessä. Enable Numlock (Ota Numlock käyttöön). Tämä asetus on oletuksena käytössä. Fn Key Emulation Käyttäjä voi valita asetuksen, jossa Scroll Lock -näppäin simuloi Fn-näppäintä. Järjestelmän asennusohjelma 29

30 Asetus Enable Fn Key Emulation (Ota Fn-näppäinemulointi käyttöön) oletuksena käytössä Fn Lock Options Sallii pikanäppäinyhdistelmän Fn + Esc vaihtaa näppäinten F1 F12 ensisijaisen käyttäytymisen vakio- ja toissijaisten toimintojen välillä. Jos poistat tämän asetuksen käytöstä, et voi vaihtaa dynaamisesti näiden näppäinten käyttäytymistä. Saatavilla olevat asetukset ovat: Fn Lock oletuksena käytössä Lock Mode Disable/Standard (Lukitustila poissa käytöstä/vakio) Lock Mode Enable/Secondary (Lukitustila käytössä/toissijainen) Fastboot Voit vauhdittaa tietokoneen käynnistystä ohittamalla tietyt yhteensopivuusvaiheet. Asetukset ovat: Minimal (Minimaalinen) Thorough (Kokonaan) oletuksena käytössä Auto Extended BIOS POST Time Koko näytön logo Voit laatia ylimääräisen käynnistystä edeltävän viiveen. Asetukset ovat: 0 seconds (0 sekuntia) oletuksena käytössä 5 seconds (5 sekuntia) 10 seconds (10 sekuntia) Tämä asetus näyttää koko näytön logon, jos kuva vastaa näytön tarkkuutta. Enable Full Screen Logo (Ota käyttöön koko näytön logo) Warnings and Errors Tämän asetuksen avulla käynnistysprosessi pysähtyy vain, kun havaitaan varoituksia tai virheitä. Prompt on Warnings and Errors (Kehotus varoituksista ja virheistä) oletuksena käytössä Continue on Warnings (Jatka varoituksia) Jatka varoituksia ja virheitä HUOMAUTUS: Virhe, jota pidetään kriittisenä järjestelmän laitteiston toiminnalle, pysäyttää aina järjestelmän. Sign of Life Indication (Käytön ilmoitus) Tämä asetus on oletuksena pois käytöstä. Virtualization Support -näytön asetukset Asetus Virtualization Voit ottaa integroidun Intel Virtualization Technology -ominaisuuden käyttöön tai poistaa sen käytöstä. Enable Intel Virtualization Technology (Ota Intel Virtualization -tekniikka käyttöön) oletusasetus. VT for Direct I/O Tämä asetus määrää, voiko Virtual Machine Monitor (VMM) käyttää Intel Virtualization Technology for Direct I/O -tekniikan tarjoamia laitteiston lisäominaisuuksia. Enable VT for Direct I/O (Ota käyttöön VT suoralle I/O:lle) oletuksena käytössä. 30 Järjestelmän asennusohjelma

31 Asetus Trusted Execution Tämä asetus määrittää, voiko MVMM (Measured Virtual Machine Monitor) käyttää Intel Trusted Execution Technology -tekniikan tarjoamia laitteiston lisäominaisuuksia. TPM Virtualization Technology ja Virtualization Technology for Direct I/O on oltava käytössä, jotta tätä ominaisuutta voidaan käyttää. Trusted Execution (Luotettu suoritus) oletuksena pois käytöstä. Wireless-näytön asetukset Asetus Wireless Device Enable Voit ottaa sisäiset langattomat laitteet käyttöön tai poistaa ne käytöstä. WWAN/GPS WLAN/WiGig Bluetooth Kaikki asetukset ovat oletuksena käytössä. HUOMAUTUS: WWAN:in IMEI-numero löytyy ulkokotelosta tai WWAN-kortista. Maintenance-näytön asetukset Vaihtoehto Service Tag Asset Tag BIOS Downgrade Data Wipe Näyttää tabletin palvelutunnuksen. Sallii järjestelmän laitetunnuksen luomisen, jos sellaista ei ole määritetty. Tämä asetus ei ole oletusarvoisesti käytössä. Tällä kentällä hallitaan järjestelmän laiteohjelmiston palauttamista edellisiin versioihin. Allow BIOS downgrade (Salli BIOSin palautus edellisiin versioihin) -asetus on oletuksena käytössä. Tällä kentällä käyttäjä voi poistaa suojatusti tiedot kaikista sisäisistä tallennuslaitteista. Wipe on Next boot (Pyyhi seuraavan käynnistyksen yhteydessä) on oletuksena pois käytöstä. Seuraavassa luettelossa on mainittu laitteet, joihin tämä asetus vaikuttaa: Sisäinen M.2 SATA SDD Sisäinen M.2 PCIe SSD Internal emmc BIOS Recovery Tällä kentällä käyttäjä voi palauttaa järjestelmän tietyistä BIOS-vaurioista käyttäjän ensisijaisella kiintolevyllä tai ulkoisella USB-tikulla olevalla palautustiedostolla. BIOS Recovery from Hard Drive (BIOSin palautus kiintolevyltä) oletuksena käytössä Always perform integrity check (Suorita aina eheystarkistus) oletuksena pois käytöstä Järjestelmän asennusohjelma 31

32 System logs -näytön asetukset Asetus BIOS Events Thermal Events Voit lukea ja tyhjentää järjestelmän asennusohjelman (BIOS) POST-tapahtumat. Käyttäjä voi lukea ja tyhjentää järjestelmän asennusohjelman (Thermal (Lämpö)) -tapahtumat. Power Events Käyttäjä voi lukea ja tyhjentää järjestelmän asennusohjelman (Power (Virta)) -tapahtumat. BIOS:in päivittäminen BIOS:in (järjestelmämääritys) päivitys on suositeltavaa emolevyn tai päivityksen vaihdon yhteydessä tai kun päivitys on saatavilla. Varmista järjestelmissä, että tabletin akku on ladattu täyteen ja kytketty virtapistorasiaan. 1 Käynnistä uudelleen tabletti. 2 Siirry osoitteeseen Dell.com/support. 3 Anna palvelutunnus tai pikahuoltokoodi ja napsauta Lähetä. HUOMAUTUS: Voit paikantaa palvelutunnuksen napsauttamalla Mistä palvelutunnus löytyy? HUOMAUTUS: Jos et löydä palvelutunnusta, klikkaa Detect My Product (Tunnista tuote). Noudata näytön ohjeita. 4 Jos et paikallista tai löydä palvelutunnusta, klikkaa tabletin tuoteluokkaa. 5 Valitse luettelosta tuotetyyppi. 6 Valitse tabletin malli ja esiin tulee Product Support (Tuotetuki) -sivu tabletissa. 7 Napsauta Hae ohjaimia ja napsauta Näytä kaikki ohjaimet. Drivers and Downloads -sivu avautuu. 8 Valitse ohjainten ja ladattavien tiedostojen näytössä Käyttöjärjestelmä-alasvetoluettelon alta BIOS. 9 Paikanna tuorein BIOS-tiedosto ja napsauta Lataa tiedosto. Voit myös analysoida, mitkä ohjaimet vaativat päivitystä. Voit tehdä tämän klikkaamalla Analyze System for Updates (Analysoi järjestelmä päivitysten varalta) ja noudattamalla näytön ohjeita. 10 Valitse haluamasi latausmenetelmä kohdasta Valitse lataustapa; napsauta Lataa tiedosto. File Download (Tiedoston lataus) -ikkuna tulee näkyviin. 11 Klikkaa Save (Tallenna) tiedoston tallentamiseksi tablettiin. 12 Klikkaa Run (Suorita) päivitettyjen BIOS-asetusten lataamiseksi tablettiin. Noudata näytön ohjeita. HUOMAUTUS: Suosittelemme, ettet päivitä BIOS-versiota useampaan kuin kolmeen tarkistusversioon. Esimerkiksi jos haluat päivittää BIOS:in 1.0-versiosta 7.0-versioon, asenna ensin 4.0-versio ja sitten 7.0-versio. Järjestelmän ja asennusohjelman salasana Voit luoda järjestelmän salasanan ja asennusohjelman salasanan tietokoneen suojaksi. Salasanan tyyppi Järjestelmän salasana Asennusohjelman salasana Salasana, joka on annettava tietokoneeseen kirjauduttaessa. Salasana, joka on annettava, jotta voidaan siirtyä tietokoneen BIOS-asetuksiin ja muuttaa niitä. VAROITUS: Salasanat tarjoavat perustason suojauksen tietokoneen tiedoille. VAROITUS: Jos tietokone ei ole lukittu ja se jätetään valvomatta, kuka tahansa voi käyttää sen tietoja. 32 Järjestelmän asennusohjelma

33 HUOMAUTUS: Tietokone toimitetaan järjestelmän ja asennusohjleman salasana poistettuna käytöstä. Järjestelmän salasanan ja asennusohjelman salasanan määrittäminen Voit määrittää uuden järjestelmäsalasanan vain, kun tila on Not Set (Ei määritetty). Voit siirtyä järjestelmän asennusohjelmaan painamalla F2 heti virran kytkemisen tai uudelleenkäynnistyksen jälkeen. 1 Valitse System BIOS (Järjestelmän BIOS) tai System Setup (Järjestelmän asennusohjelma) -ruudulta Security (Suojaus) ja paina Enter. Security (Suojaus) -ruutu avautuu. 2 Valitse System Password (Järjestelmän salasana) ja luo salasana Enter the new password (Anna uusi salasana) -kenttään. Valitse järjestelmän salasana seuraavien ohjeiden mukaisesti: Salasanan maksimipituus on 32 merkkiä. Salasana voi sisältää ainoastaan numerot 0-9. Ainoastaan pienet kirjaimet hyväksytään eikä suuria kirjaimia sallita. Vain seuraavat erikoismerkit sallitaan: välilyönti, ( ), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`). 3 Kirjoita sama järjestelmän salasana, jonka annoit aiemmin Confirm new password (Vahvista uusi salasana) -kenttään, ja napsauta OK. 4 Paina Esc, niin saat viestin, joka kehottaa sinua tallentamaan muutokset. 5 Tallenna muutokset painamalla Y. Tietokone käynnistyy uudelleen. Vanhan järjestelmän ja/tai asennusohjelman salasanan poistaminen tai vaihtaminen Varmista, että Salasanan tilan lukitus on pois käytöstä (järjestelmäasetuksissa) ennen kuin yrität poistaa tai muuttaa järjestelmän ja/tai määrityksen salasanan. Järjestelmän tai määritysten salasanaa ei voi poistaa tai muuttaa, jos Salasanan tila on lukittu. Voit siirtyä järjestelmän asennusohjelmaan painamalla F2 heti virran kytkemisen tai uudelleenkäynnistyksen jälkeen. 1 Valitse System BIOS (Järjestelmän BIOS) tai System Setup (Järjestelmän asennusohjelma) -ruudulta System Security (Järjestelmän salaus) ja paina Enter. System Security (Järjestelmän salaus) -ruutu avautuu. 2 Tarkista System Security (Järjestelmän salaus) -ruudulta, että Password Status (Salasanan tila) on Unlocked (Lukitsematon). 3 Valitse System Password (Järjestelmän salasana), muuta vanhaa järjestelmän salasanaa tai poista se ja paina Enter tai Tab. 4 Valitse Setup Password (Asennusohjelman salasana), muuta vanhaa asennusohjelman salasanaa tai poista se ja paina Enter tai Tab. HUOMAUTUS: Jos yrität muuttaa järjestelmän ja/tai määrityksen salasanaa, anna uusi salasana pyydettäessä. Jos yrität poistaa järjestelmän ja/tai määrityksen salasanaa, vahvista poisto pyydettäessä. 5 Paina Esc, niin saat viestin, joka kehottaa sinua tallentamaan muutokset. 6 Tallenna muutokset ja poistu järjestelmän asennusohjelmasta painamalla Y. Tietokone käynnistyy uudelleen. Järjestelmän asennusohjelma 33

34 Vianmääritys epsa (Enhanced Pre-boot System Assessment) 5 epsa on tabletissa saatavilla oleva diagnostiikka-apuohjelma. Tämä apuohjelma sisältää testejä tabletin laitteistolle. Asiakkaat voivat suorittaa nämä testit, vaikka tietokoneessa ei ole mitään mediaa (kiintolevy, CD-levy jne.). Jos PSA-testatussa komponentissa on vika, järjestelmä näyttää virhekoodin ja luo beep-koodin. Ominaisuudet: Graafinen käyttöliittymä. Automaattiset oletustoimintoajot testaavat kaikki laitteet, ja käyttäjä voi keskeyttää ja valita minkä tahansa laitteen. Tarkistaa pääkäynnistystietueen valmiuden käynnistää täysi käyttöjärjestelmä. Tabletin paneelin testi. Näytönohjain. Akun testi. Laturin testi. Ensisijainen akku. Monen suorittimen välimuistin testi. epsa-diagnoosiapuohjelman suorittaminen HUOMAUTUS: epsa-diagnoosiapuohjelma voidaan suorittaa DOS-tilassa seuraavasti ilman ulkoista näppäimistöä. 1 Käynnistä järjestelmä. 2 Paina ennen Dell-logon tulemista näkyviin välittömästi äänenvoimakkuuden lisäyksen painiketta, jotta pääset Boot-valikkoon. 3 Selaa alas Diagnostics (Vianmääritys) -kohtaan ja valitse se painamalla äänenvoimakkuuden vähennyksen painiketta. 4 Tablet-laite alkaa suorittamaan epsa-apuohjelmaa. Tabletin merkkivalo Tässä osassa eritellään akun merkkivalon diagnostiikkaominaisuudet tabletissa. Diagnostiikkamerkkivalo Tabletti määrittää akun keltaisen/valkoisen vilkuntarytmin avulla seuraavassa taulukossa luetellut viat: 34 Vianmääritys

35 HUOMAUTUS: Vilkuntarytmit muodostuvat kahdesta numerosarjasta seuraavasti (ensimmäinen sarja: keltaiset vilkunnat; toinen sarja: valkoiset vilkunnat) Ensimmäinen sarja: merkkivalo vilkkuu 1 9 kertaa, minkä jälkeen se sammuu lyhyeksi aikaa 1,5 sekunniksi. (Väri on keltainen.) Toinen sarja: Merkkivalo vilkkuu 1 9 kertaa, minkä jälkeen seuraa pidempi jakso ennen kuin seuraava sykli alkaa uudelleen 1,5 sekunnin välein. (Väri on valkoinen.) Esimerkki: Muistia ei havaittu (2,3), akun merkkivalo vilkkuu kaksi kertaa keltaisena, jonka jälkeen seuraa tauko, ja merkkivalo vilkkuu sitten kolme kertaa valkoisena. Akun merkkivalo pitää 3 sekunnin tauon ennen kuin seuraava sykli toistuu uudestaan. Seuraavassa taulukossa kuvataan keltaiset ja valkoiset vilkuntarytmit ja mahdolliset vianmääritysratkaisut. Taulukko 1. Merkkivalorytmi Vilkuntarytmi Ongelman kuvaus Ehdotettu ongelman ratkaisu 2,1 suoritin suoritinvirhe 2,2 emolevy, BIOS ROM emolevy, kattaa BIOS-vian tai ROM-virheen 2,3 muisti muistia/ram:ia ei havaittu 2,4 muisti muisti-/ram-vika 2,5 muisti asennettu virheellinen muisti 2,6 emolevy; piirisarja emolevy-/piirisarjavirhe 2,7 näyttö näytön virhe 3,1 RTC-virtavika nappiparistovika 3,2 PCI/Video PCI-/näytönohjain-/siruvika 3,3 BIOS:in palautus 1 palautuksen näköistiedostoa ei löydy 3,4 BIOS:in palautus 2 palautuksen näköistiedosto löytyi, mutta se on virheellinen Reaaliaikakellon (RTC) nollaus Reaaliaikakellon (RTC) nollaustoiminnon avulla voit tai huoltoteknikko voi palauttaa uudehkot Dell Latitude- ja Precision-mallit tietyistä No POST/No Boot/No Power -tilanteista. Jos tietokoneesta on katkaistu virta, reaaliaikakellon voi nollata vain jos tietokone on yhdistetty verkkovirtaan. Paina virtapainiketta 25 sekuntia. Reaaliaikakello nollataan, kun vapautat virtapainikkeen. HUOMAUTUS: Jos tietokonetta ei ole yhdistetty verkkovirtaan ja tai virtapainiketta painetaan pidempään kuin 40 sekuntia, reaaliaikakelloa ei nollata. Kun reaaliaikakello nollataan, BIOS-asetukset palautetaan oletusasetuksiksi, Intel vpro poistetaan käytöstä sekä tietokoneen aika ja päivämäärä nollataan. Reaaliaikakellon nollaaminen ei vaikuta seuraaviin toimintoihin: Huoltolipuke Resurssin tunniste Omistuksen tunniste Järjestelmänvalvojan salasana Järjestelmän salasana Kiintolevyn salasana Näppäintietokannat Järjestelmälokit Seuraavien kohteiden nollaaminen määräytyy mukautettujen BIOS-asetusten mukaan: Vianmääritys 35
