1 MOS FI ASENNUS- JA HOITO-OHJEET AMS 10-16, HBS 16, HE 30/HEV 300/HEV 500

2 HE 30 HEV 300 HEV 500 HBS 16 AMS 10-16

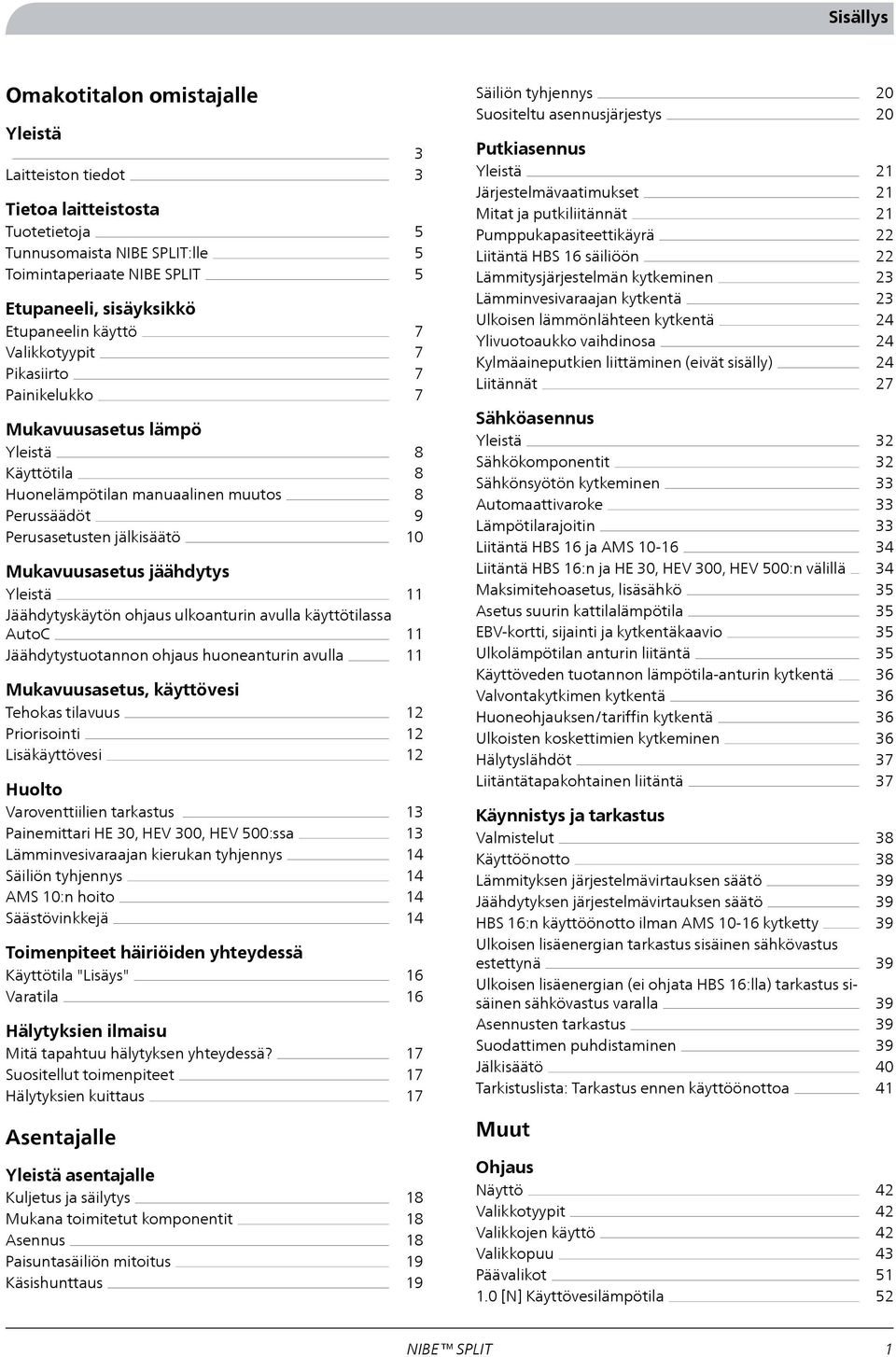

3 Sisällys Omakotitalon omistajalle Yleistä Laitteiston tiedot Tietoa laitteistosta Tuotetietoja Tunnusomaista NIBE SPLIT:lle Toimintaperiaate NIBE SPLIT Etupaneeli, sisäyksikkö Etupaneelin käyttö Valikkotyypit Pikasiirto Painikelukko Mukavuusasetus lämpö Yleistä Käyttötila Huonelämpötilan manuaalinen muutos Perussäädöt Perusasetusten jälkisäätö Mukavuusasetus jäähdytys Yleistä Jäähdytyskäytön ohjaus ulkoanturin avulla käyttötilassa AutoC Jäähdytystuotannon ohjaus huoneanturin avulla Mukavuusasetus, käyttövesi Tehokas tilavuus Priorisointi Lisäkäyttövesi Huolto Varoventtiilien tarkastus Painemittari HE 30, HEV 300, HEV 500:ssa Lämminvesivaraajan kierukan tyhjennys Säiliön tyhjennys AMS 10:n hoito Säästövinkkejä Toimenpiteet häiriöiden yhteydessä Käyttötila "Lisäys" Varatila Hälytyksien ilmaisu Mitä tapahtuu hälytyksen yhteydessä? Suositellut toimenpiteet Hälytyksien kuittaus Säiliön tyhjennys Suositeltu asennusjärjestys Putkiasennus Yleistä Järjestelmävaatimukset Mitat ja putkiliitännät Pumppukapasiteettikäyrä Liitäntä HBS 16 säiliöön Lämmitysjärjestelmän kytkeminen Lämminvesivaraajan kytkentä Ulkoisen lämmönlähteen kytkentä Ylivuotoaukko vaihdinosa Kylmäaineputkien liittäminen (eivät sisälly) Liitännät Sähköasennus Yleistä Sähkökomponentit Sähkönsyötön kytkeminen Automaattivaroke Lämpötilarajoitin Liitäntä HBS 16 ja AMS Liitäntä HBS 16:n ja HE 30, HEV 300, HEV 500:n välillä Maksimitehoasetus, lisäsähkö Asetus suurin kattilalämpötila EBV-kortti, sijainti ja kytkentäkaavio Ulkolämpötilan anturin liitäntä Käyttöveden tuotannon lämpötila-anturin kytkentä Valvontakytkimen kytkentä Huoneohjauksen/tariffin kytkentä Ulkoisten koskettimien kytkeminen Hälytyslähdöt Liitäntätapakohtainen liitäntä Käynnistys ja tarkastus Valmistelut Käyttöönotto Lämmityksen järjestelmävirtauksen säätö Jäähdytyksen järjestelmävirtauksen säätö HBS 16:n käyttöönotto ilman AMS kytketty Ulkoisen lisäenergian tarkastus sisäinen sähkövastus estettynä Ulkoisen lisäenergian (ei ohjata HBS 16:lla) tarkastus sisäinen sähkövastus varalla Asennusten tarkastus Suodattimen puhdistaminen Jälkisäätö Tarkistuslista: Tarkastus ennen käyttöönottoa Asentajalle Muut Yleistä asentajalle Kuljetus ja säilytys Mukana toimitetut komponentit Asennus Paisuntasäiliön mitoitus Käsishunttaus Ohjaus Näyttö Valikkotyypit Valikkojen käyttö Valikkopuu Päävalikot 1.0 [N] Käyttövesilämpötila

4 Sisällys 2.0 [N] Menovesilämpötila 3.0 [N] Menovesilämpötila [N] Ulkolämpötila 5.0 [N] Lämpöpumppu 6.0 [N] Huonelämpötila/säätö* 7.0 [N] Kello 8.0 [N] Muut asetukset 9.0 [S] Huoltovalikot Lämpötila-anturi Anturien sijainti Tiedot anturille AMS 10-16:ssa Tiedot anturille HBS 16:ssa Mitat Sisäyksikkö Ulkoyksikkö Hälytyslista Hälytyksien kuittaus Hälytys automaattisella palautuksella Lämpötilarajoitushälytys HBS 16-hälytys AMS 10-hälytys Käyttövesihälytys Menojohtohälytys Ulkoanturihälytys Kiertovesipumpun hälytys Sähkökytkentäkaavio HBS 16 AMS Komponenttien sijainti HBS 16 HE 30, HEV 300, HEV 500 Ulkoyksikkö Tekniset tiedot Suorituskyky, HBS 16 ja AMS Äänenpainetasot Vakiotesti, EN14511 Vakiotesti, AMS Energiamerkintä Infosivu Paketin energiatehokkuustiedot Tekninen dokumentaatio Lisätarvikkeet Turvallisuusohjeita Varoitus Varo Erityistä koskien R410A-laitteita Hakemisto

5 Omakotitalon omistajalle Yleistä Yleistä NIBE SPLIT on järjestelmä lämmitykseen, jäähdytykseen ja käyttöveden tuotantoon. Järjestelmä koostuu ulkoyksiköstä (AMS 10-16), joka ottaa energiaa talteen ulkoilmasta ja lähettää sen edelleen sisäyksikköön (HBS 16) ja säiliöihin (HE 30, HEV 300, HEV 500), jotka huolehtivat ohjauksesta ja lämmön jakelusta taloon. Lue näiden asennus- ja hoito-ohjeiden kohta "Omistajalle", jotta hyödyt parhaiten NIBE SPLIT-järjestelmästä. NIBE SPLIT on pitkäikäinen ja varmatoiminen laatutuote. Laitteiston tiedot Asentajan pitää täyttää laitteiston tiedot sekä tarkastuspöytäkirja sivulla 41, jotta takuu astuisi voimaan. Asentaja täyttää lämpöpumpun asennuksen jälkeen Valmistenumero, pitää aina mainita, kun meihin otetaan NIBE Sisäosa: Ulkoyksikkö: Säiliö/Lämminvesivaraaja: Asennuspäivä: Tarkastuslista, sivu 41, täytetty Asentajat: Lämpö Patteri Lattia Puhallinkonvektori Jäähdytys Lattia Puhallinkonvektori Ei käytettävissä Muu... Ulkoinen lämmönlähde Aurinko Kaasu Öljy Puu Pelletti Sähkö Lisävarusteet KVR 10 RE 10 RG 10 ESV 22 / ESV 28 VCC 28 ACK 28 SRB 22 Muu... Asetukset Täytä poikkeamat perusasetuksista. Valikko Asetukset Valikko Asetukset Päiväys Allekirjoitus 3

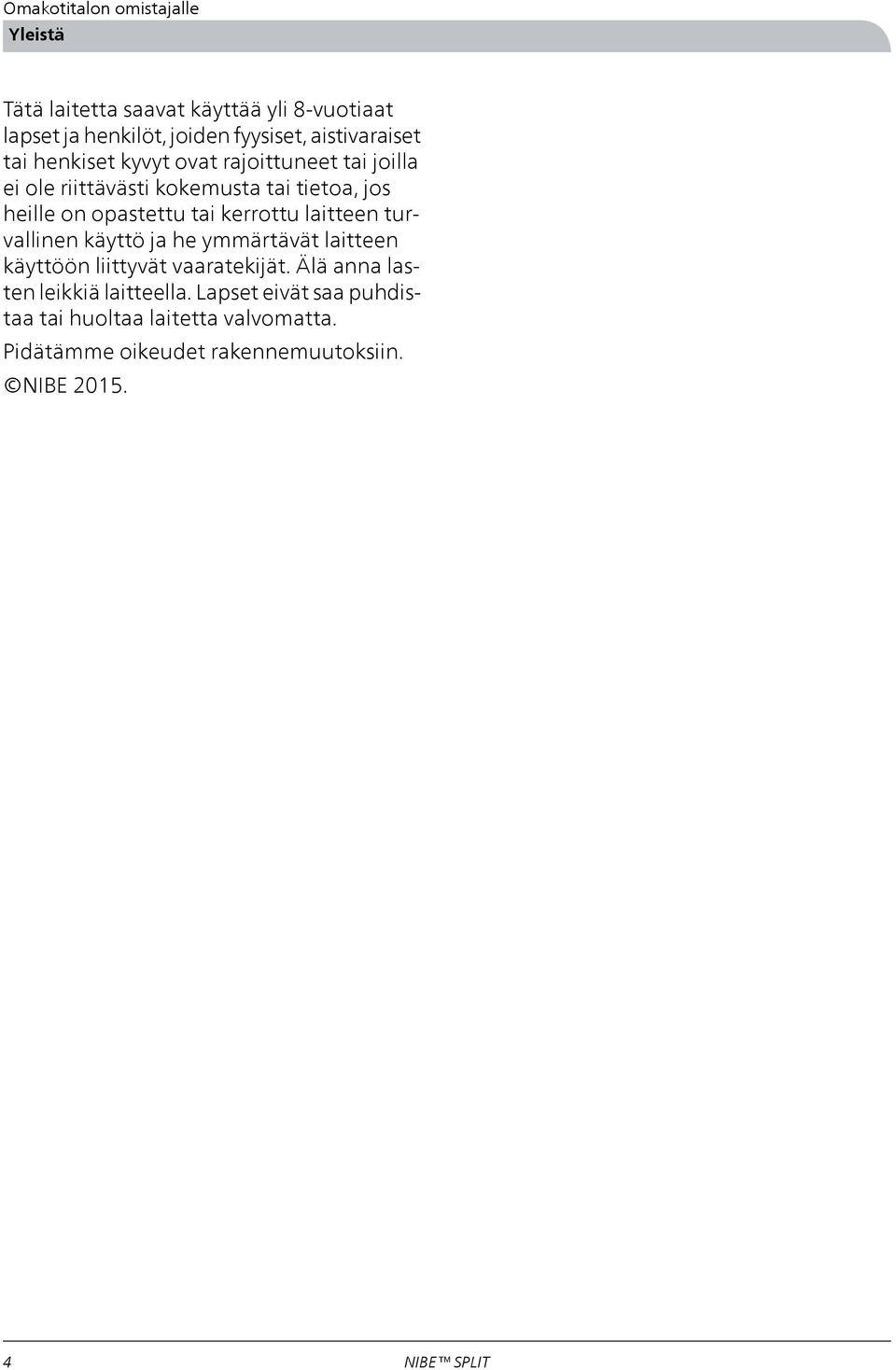

6 Omakotitalon omistajalle Yleistä Tätä laitetta saavat käyttää yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aistivaraiset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole riittävästi kokemusta tai tietoa, jos heille on opastettu tai kerrottu laitteen turvallinen käyttö ja he ymmärtävät laitteen käyttöön liittyvät vaaratekijät. Älä anna lasten leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta valvomatta. Pidätämme oikeudet rakennemuutoksiin. NIBE

7 Omakotitalon omistajalle Tietoa laitteistosta Tietoa laitteistosta Tuotetietoja NIBE SPLIT on täydellinen moderni lämpöpumppujärjestelmä, joka tarjoaa tehokkaat tekniset mahdollisuudet energiansäästöön ja hiilidioksidipäästöjen vähentämiseen. NIBE SPLIT takaa varmatoimisen ja taloudellisen lämmöntuotannon. Lämpöenergiaa otetaan ulkoilmasta ulkoyksiköllä (AMS 10-16), joka siirtää lämpöenergian lämmönlähteestä (ulkoilma) suljetussa järjestelmässä kiertävän kylmäaineen avulla sisäyksikköön (HBS 16). Tämän ansiosta ei tarvita porausreikiä eikä maasilmukoita. Tunnusomaista NIBE SPLIT:lle Optimaalinen vuosilämpökerroin invertteriohjatun kompressorin ansiosta. Pienikokoinen ulkoyksikkö. Pyörimisnopeusohjattu kiertovesipumppu. Optimoidut käyttökustannukset. Kompressorin pyörimisnopeus sovitetaan tarpeen mukaan. Täydennetään säiliöillä HE 30, HEV 300 tai HEV 500 sisämoduulille HBS 16 ja ulkomoduulille AMS Sisäänrakennettu kello lisäkäyttöveden ja menojohdon lämpötilan laskemisen/nostamisen aikataulutukseen. Valmius kahden lämmitysjärjestelmän ohjausta varten. Sisäänrakennettu aktiivinen jäähdytystoiminto. Mahdollisuus liittää ulkoisia lämmönlähteitä. Toimintaperiaate NIBE SPLIT Lämmitysjärjestelmä (jäähdytys) ilman käyttövettä AMS BT 1 RG10/ RE10 HBS CP1 HE 30 Ohitusventtiili Ylivirtausventtiili Överströmningsventil Ohitusventtiili Lämmitys- (jäähdytys) ja käyttövesijärjestelmä AMS Toiminta BT 1 RG10/ RE10 HBS 16 CP1 Vaaditut Erf. säkerhetsutr. suojavarusteet Ohitusventtiili Överströmningsventil FQ1 FL1 HEV 300/HEV 500 NIBE SPLIT on järjestelmä, joka voi tuottaa lämpöä, käyttövettä ja kylmää. Lämmöntuotannon periaate on yksinkertaistettuna seuraava: 1. Ulkoyksikössä AMS 10 lämpöenergiaa siirtyy ulkoilmasta kylmäaineeseen, joka sitten puristetaan kokoon, jolloin sen lämpötila nousee. 2. Lämmin kylmäaine (nyt kaasumuodossa) siirretään HBS 16-lämpöpumppuun. 3. Kylmäaine luovuttaa sitomansa lämpöenergian, joka välitetään edelleen järjestelmään. 4. Kylmäaine (nyt nestemuodossa) palautetaan takaisin AMS 10-yksikköön ja kierto jatkuu. Kun prosessi käännetään eli kun AMS 10:n kylmäaineen annetaan ottaa lämpöenergiaa lämmitysvedestä ja lämpöenergia siirretään sitten ulkoyksikössä ulkoilmaan, lämpöpumppu voi tuottaa kylmää. HBS 16 määrittää lämpötila-antureilta kerättyjen tietojen perusteella milloin AMS 10:n tulee käydä. Lisälämpöä tarvittaessa HBS 16 voi kytkeä joko sisäisen sähkövastuksen tai mahdollisen ulkoisen lisälämmönlähteen. 5

8 Omakotitalon omistajalle Etupaneeli, sisäyksikkö rätt Etupaneeli, sisäyksikkö per atur Lisäenergiasymboli A I II III A B I II Jos lisäsähkö on kytketty "I" Sähköporras 1 II 50.0 C Sähköporras 2 III Sähköporras 3 Useita sähköportaita 1.0 voi olla kytkeytyneenä rätt P samanaikaisesti. Va r m v attentemper atur rätt A B Käyttövesisymboli I II III A B I II I II Lämpöpumppu tuottaa käyttövettä C "A" Tilapäinen lämpötilan nosto käynnissä. 1.0 "B" Määräaikainen, P esim. jaksottainen, lämpötilan nosto käynnissä. A B Kompressorisymboli A B - Lämmitys- tai jäähdytystarve "A" lämmityskäyttö "B" jäähdytyskäyttö 1.0 PKäyttötila Painiketta painettaessa rätt(muutosta ei tarvitse vahvistaa rätt Enter-painikkeella). - Nykyinen käyttötila näkyy näytössä. - Seuraava painallus vaihtaa toimintatilan. Toinen Enter-painikkeen painallus palauttaa normaaliin A B I II III näyttötilaan. A B I II I II A B I II III A B Lisätietoa eri käyttötiloista on mukavuusasetukset I II III A B I selostavissa II I II kohdissa. I II I II rätt A B I II III I II I II 50.0 C Va r m v attentemper atur 50.0 C Va r m v attentemper atur C P C Va r m v attentemper atur Va r m v attentemper atur P 1.0 P Lisäkäyttövesi (XXV) Muutosta ei tarvitse vahvistaa Enterpainikkeella. Meny 1.0 Painikkeen painallus avaa suoraan valikon 1.0. A I II III A B A C I II III Va r m v attentemper atur 1.0 P rätt rätt rätt Käyttöveden lämpötila A I II III A B A A B A I II I II III A B Kiertovesipumppusymboli I II 50.0 C I II I II III A B 50.0 C Kiertovesipumppu on käynnissä. Kahden kiertovesipumpun yhteydessä (vaatii lisävarusteen) ESV ) näytetään myös mikä pumppu on käynnissä Lämmitysjärjestelmäsymboli A B A Lämmitys/jäähdytys I II III A B käynnissä. I II I II Plus-painike - Selaa eteenpäin valikkojärjestelmässä. - Suurenna valitun parametrin arvoa I II III A B I II I II 50.0 C Va r m v attentemper atur 1.0 Kyseisen näyttöparametrin kuvaus P P 50.0 C Va Infosymbolit r m v attentemper atur Valikon numero Va r m v attentemper 1.0 atur P 1.0 P I II C Sulatussymboli Sulatus käynnissä 50.0 C Painikelukko aktivoitu Katso "Ohjaus - Yleistä" A B I II III A B I II I II 50.0 C 1.0 P A B Lämpökäyrän muutos - Myötäpäivään kiertäminen ( + ) nostaa huonelämpötilaa (ellei huoneohjausta käytetä). Säädintä kierrettäessä näytössä näkyy valikko 2.0 ja lasketun menolämpötilan arvo muuttuu. 1 0 Katkaisin Normaalitila Kaikki ohjaustoiminnot kytkettyinä Suljettu Varatila Vain kiertovesipumppu ja lisäsähkö (sähköporras 2) ovat käytössä. Tilan merkkivalo Normaalikäytön aikana tilan merkkivalo palaa vihreänä. Hälytyksen yhteydessä valo palaa punaisena. Miinus-painike - Selaa taaksepäin valikkojärjestelmässä. - Pienennä valitun parametrin arvoa Katso "Ohjaus - Yleistä" Enter-painike - Valitse alempi valikko valikkojärjestelmässä. - Parametrimuutos aktivoidaan - Parametrimuutos vahvistetaan Katso "Ohjaus - Yleistä" Kello Näytetään kaikkien aktivoitujen ohjelmien yhteydessä. Katso kohta "Ohjaus - Valikko 7.0" 6

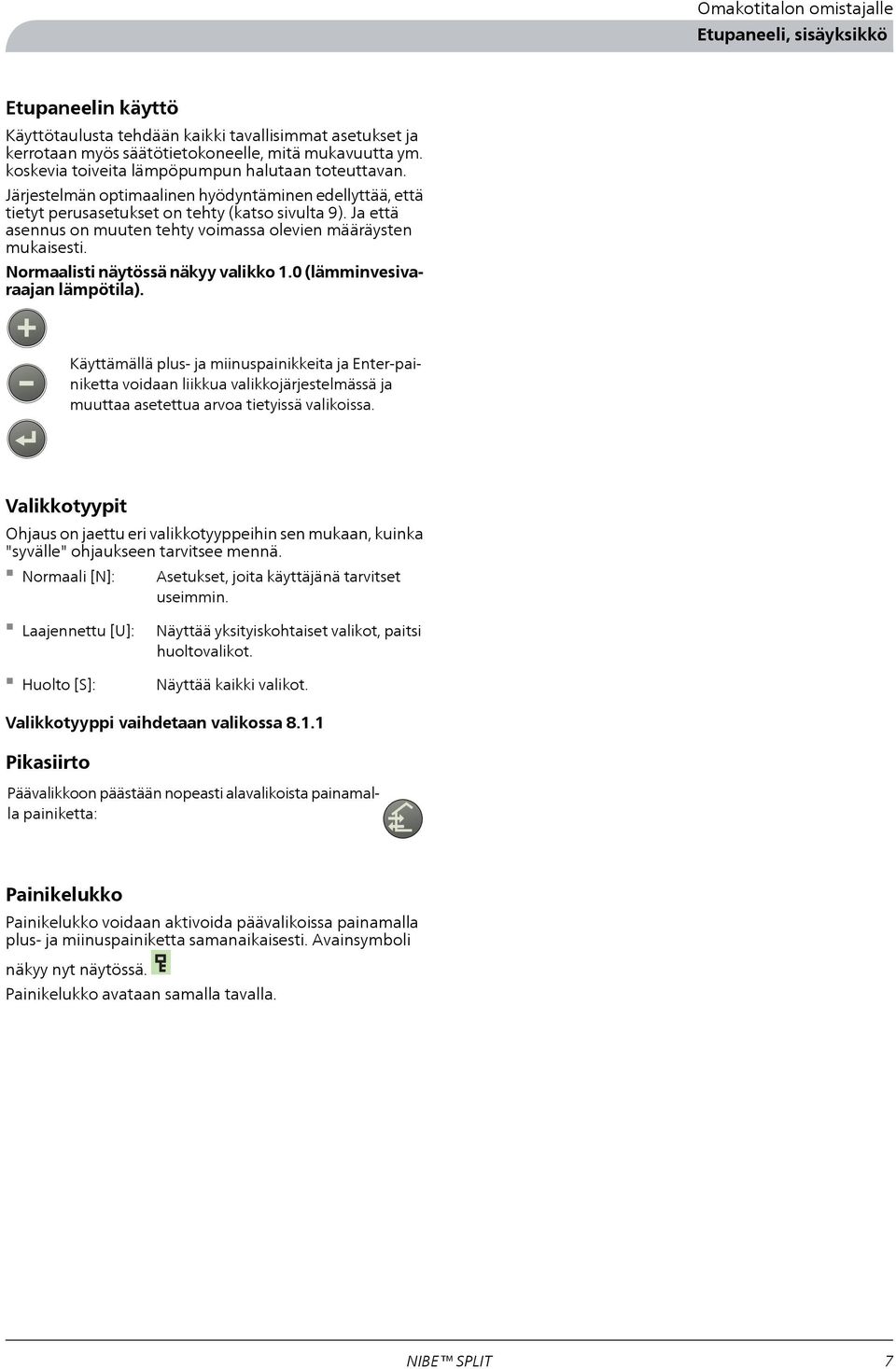

9 Omakotitalon omistajalle Etupaneeli, sisäyksikkö Etupaneelin käyttö Käyttötaulusta tehdään kaikki tavallisimmat asetukset ja kerrotaan myös säätötietokoneelle, mitä mukavuutta ym. koskevia toiveita lämpöpumpun halutaan toteuttavan. Järjestelmän optimaalinen hyödyntäminen edellyttää, että tietyt perusasetukset on tehty (katso sivulta 9). Ja että asennus on muuten tehty voimassa olevien määräysten mukaisesti. Normaalisti näytössä näkyy valikko 1.0 (lämminvesivaraajan lämpötila). Käyttämällä plus- ja miinuspainikkeita ja Enter-painiketta voidaan liikkua valikkojärjestelmässä ja muuttaa asetettua arvoa tietyissä valikoissa. Valikkotyypit Ohjaus on jaettu eri valikkotyyppeihin sen mukaan, kuinka "syvälle" ohjaukseen tarvitsee mennä. Normaali [N]: Asetukset, joita käyttäjänä tarvitset useimmin. Laajennettu [U]: Huolto [S]: Näyttää yksityiskohtaiset valikot, paitsi huoltovalikot. Näyttää kaikki valikot. Valikkotyyppi vaihdetaan valikossa A 1.0 Pikasiirto I II III A B I II Päävalikkoon päästään nopeasti alavalikoista painamalla painiketta: Painikelukko C Painikelukko voidaan aktivoida päävalikoissa painamalla plus- ja miinuspainiketta samanaikaisesti. Avainsymboli näkyy nyt näytössä. Painikelukko avataan samalla tavalla

10 Omakotitalon omistajalle Mukavuusasetus lämpö Mukavuusasetus lämpö Yleistä Sisälämpötila on riippuvainen monista eri seikoista. Lämpimänä vuodenaikana riittää useimmiten auringon säteilemä lämpö sekä ihmisten ja eri laitteiden luovuttama lämpö talon pitämiseksi lämpimänä. Kun ilma kylmenee, lämmitysjärjestelmä on käynnistettävä. Mitä kylmempää ulkona on, sitä lämpimämpiä pattereiden/lattiasilmukoiden on oltava. Lämmöntuotannon ohjaus Tavallisesti lämpöpumppu lämmittää veden (lämmitysvesi) tietyn ulkolämpötilan edellyttämään lämpötilaan. Tämä tapahtuu automaattisesti ulkoanturista ja lämmitysjärjestelmään menevän putken anturista (menolämpötilan anturi) saatujen lämpötila-arvojen perusteella. Myös lisävarusteet, kuten huoneanturi, voivat vaikuttaa lämpötilaan. Lämpöpumppuun on kuitenkin ensin tehtävä oikeat perusasetukset, katso kohta Perussäädöt. Lämpötilatiedot, jotka (talon ulkoseinään asennettu) ulkoanturi lähettää lämpöpumpun säätötietokoneelle, ilmaisevat välittömästi ulkolämpötilan muutokset. Talon ei siis tarvitse jäähtyä, ennen kuin säätöjärjestelmä aktivoituu, vaan heti keskilämpötilan laskiessa ulkona talon lämmitysjärjestelmään menevän veden lämpötilaa (menojohdon lämpötila) nostetaan automaattisesti. Lämpöpumpun menolämpötila (valikko 2.0) heilahtelee halutun arvon (suluissa oleva arvo näytössä) molemmin puolin. Lämmitysjärjestelmän lämpötila Lämmitysjärjestelmän lämpötila suhteessa ulkolämpötilaan säädetään säätimellä "Lämpökäyrän muutos" lämpöpumpun etupaneelissa. Käyttötila Käyttötila-painikkeella asetetaan haluttu käyttötila sen mukaan halutaanko kiertovesipumppu ja lisäenergia sallia/estää. Valintaa ei tarvitse vahvistaa Enter-painikkeella. 3. "Lämpö" / "Lämpö lisäläm" Vain lämpöä ja käyttövettä tuotetaan. Kiertovesipumppu käy koko ajan. Jos näytössä näkyy "Lämpö, lisä", lisälämpö voi olla päällä tarpeen mukaan. 4. "Jäähdytys"* / "Superjäähdytys" Jos lisäsähkö on sallittu, näytetään "Superjäähdytys". Kompressori käy silloin ainoastaan jäähdytyskäytössä. Muuten käyttötila vaihtelee jäähdytyksen ja käyttöveden tuotannon välillä. Kiertovesipumppu käy koko ajan. Käyttövettä tuotetaan vain sähkövastuksella. 5. "Lämminvesi" Vain käyttövettä tuotetaan. Vain kompressori käynnissä 6. "Vain lisäys" Kompressori estetään. Toiminto aktivoidaan painamalla käyttötilapainiketta 7 sekunnin ajan. 7. Toiminto deaktivoidaan painamalla vielä kerran käyttötilapainiketta. * Jäähdytystoimintojen käyttöä varten järjestelmän pitää kestää alhaisia lämpötiloja ja jäähdytyksen pitää olla aktivoitu valikossa Huonelämpötilan manuaalinen muutos Jos haluat laskea tai korottaa sisälämpötilaa joko tilapäisesti tai pysyvästi, kierrä säädintä "Lämpökäyrän muutos" myötä- tai vastapäivään. Yksi viiva vastaa n. 1 asteen huonelämpötilan muutosta. HUOM! Lämpöpatterien tai lattialämmön termostaatit saattavat "jarruttaa" huonelämpötilan kohoamista, joten niitä on säädettävä ylöspäin. Kun painiketta painetaan, nykyinen käyttötila näkyy käyttötaulun näytössä, ja seuraava painallus muuttaa tilan. Normaaliin näyttötilaan palataan Enter-painiketta painamalla. Lisälämpöä käytetään ainoastaan jäätymissuojaukseen, jos se on deaktivoitu valikoissa. Tämä koskee kaikkia käyttötiloja. Käyttötilat ovat: 1. Auto HBS 16 valitsee automaattisesti käyttötilan ulkolämpötilan mukaan. Tämä tarkoittaa, että käyttötila vaihtelee välillä Lämmitys ja Käyttövesi. Nykyinen käyttötila näkyy suluissa. Kiertopumpun toiminta sallitaan tarpeen mukaan. 2. AutoC * HBS 16 valitsee automaattisesti käyttötilan (nyt voit valita myös jäähdytyksen) ulkolämpötilan mukaan. Tämä tarkoittaa, että käyttötila vaihtelee välillä Lämmitys, Jäähdytys ja Käyttövesi. Kiertopumpun toiminta sallitaan tarpeen mukaan. 8

11 Omakotitalon omistajalle Mukavuusasetus lämpö Perussäädöt Perusasetus tehdään valikossa ja säätimellä "Muutos lämpökäyrä". Jos huonelämpötilaa ei saada halutuksi, jälkisäätö on ehkä tarpeen. Jos ei ole tiedossa, mitkä arvot tulee asettaa, lämpöautomatiikan lähtöarvot voi katsoa oheisista kaavioista. Lämpökäyrä Valikko Lämpökäyrä HUOM! A 1.0 I II III A B I II C Lämpökäyrän muutos Odota vuorokausi säätöjen välillä, niin että lämpötilat ehtivät asettua. Säätäminen käyrän avulla Käyrän lähtökohtana on paikkakunnan mitoittava ulkolämpötila ja lämmitysjärjestelmän mitoitettu menolämpötila. Lämpöautomatiikan käyrän jyrkkyys nähdään näiden kahden arvon leikkauskohdasta. Tämä asetetaan valikossa Käyrän jyrkkyys". Rajoitukset, jotka eivät ilmene käyrästä, sisältyvät ohjausjärjestelmän sallittuihin minimija maksimilämpötiloihin. MENOJOHDON LÄMPÖTILA FRAMLEDNINGSTEMPERATUR FÖRSKJUTNING 0-10 LÄMPÖKÄYRÄN - 5 MUUTOS VÄRMEKURVA FÖRSKJUTNING -2 (-2) - 5 VÄRMEKURVA FÖRSKJUTNING(-2) VÄRMEKURVA (-2) FRAMLEDNINGSTEMPERATUR VÄRMEKURVA LÄMPÖKÄYRÄ VÄRMEKURVA VÄRMEKURVA UTETEMPERATUR ULKOLÄMPÖTILA UTETEMPERATUR UTETEMPERATUR VÄRMEKURVA MENOJOHDON LÄMPÖTILA VÄRMEKURVA LÄMPÖKÄYRÄ VÄRMEKURVA FÖRSKJUTNING UTETEMPERATUR VÄRMEKURVA FÖRSKJUTNING(0) UTETEMPERATUR ULKOLÄMPÖTILA LÄMPÖKÄYRÄN - 5 MUUTOS VÄRMEKURVA FÖRSKJUTNING 0 (0) UTETEMPERATUR VÄRMEKURVA (0) VÄRMEKURVA VÄRMEKURVA MENOJOHDON LÄMPÖTILA VÄRMEKURVA LÄMPÖKÄYRÄ FÖRSKJUTNING UTETEMPERATUR VÄRMEKURVA FÖRSKJUTNING(+2) UTETEMPERATUR - 5 VÄRMEKURVA FÖRSKJUTNING(+2) UTETEMPERATUR ULKOLÄMPÖTILA LÄMPÖKÄYRÄN MUUTOS VÄRMEKURVA +2 (+2) FRAMLEDNINGSTEMPERATUR

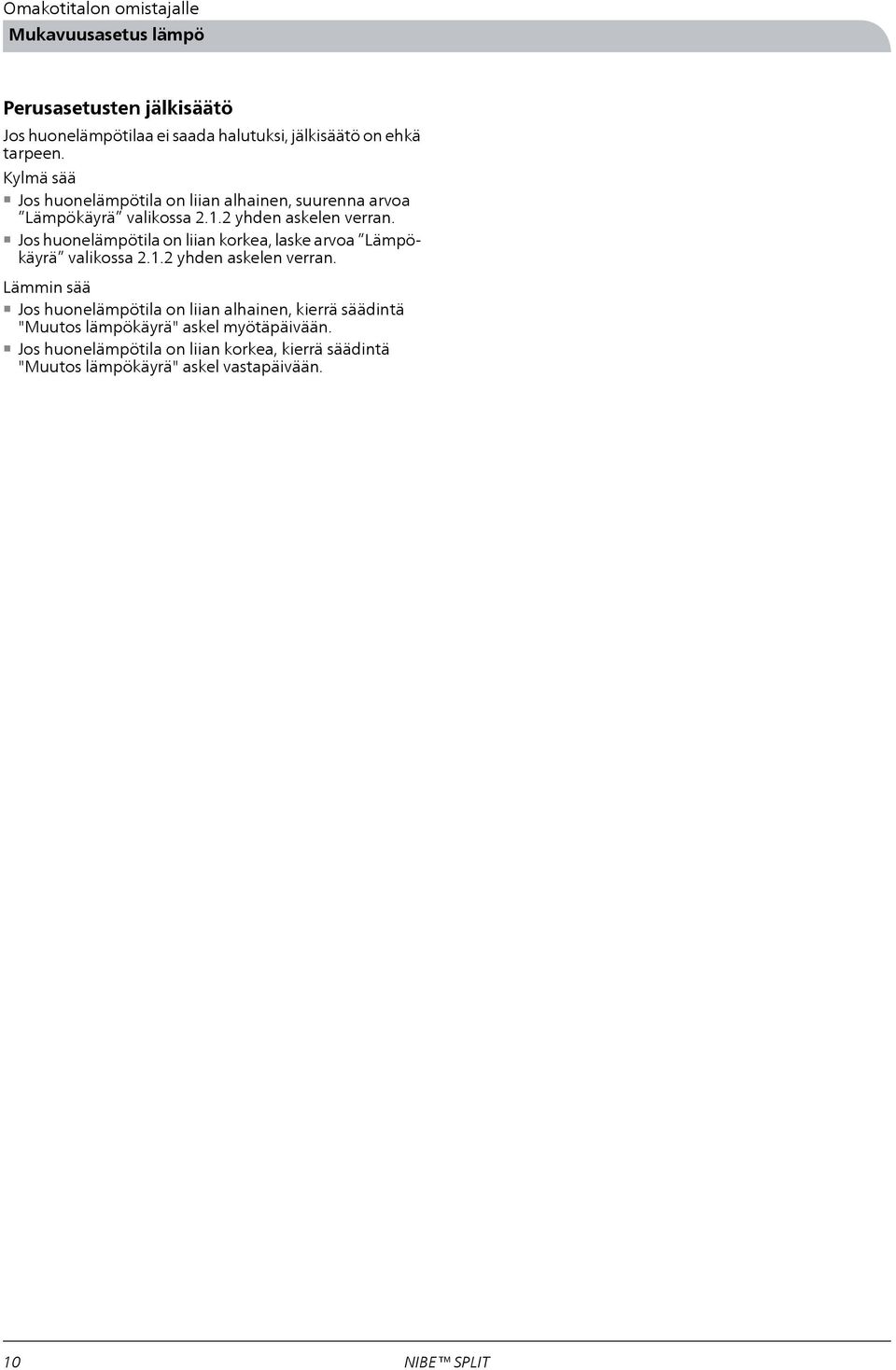

12 Omakotitalon omistajalle Mukavuusasetus lämpö Perusasetusten jälkisäätö Jos huonelämpötilaa ei saada halutuksi, jälkisäätö on ehkä tarpeen. Kylmä sää Jos huonelämpötila on liian alhainen, suurenna arvoa Lämpökäyrä valikossa yhden askelen verran. Jos huonelämpötila on liian korkea, laske arvoa Lämpökäyrä valikossa yhden askelen verran. Lämmin sää Jos huonelämpötila on liian alhainen, kierrä säädintä "Muutos lämpökäyrä" askel myötäpäivään. Jos huonelämpötila on liian korkea, kierrä säädintä "Muutos lämpökäyrä" askel vastapäivään. 10

13 Omakotitalon omistajalle Mukavuusasetus jäähdytys Mukavuusasetus jäähdytys Yleistä Jotta jäähdytys voidaan valita, Päällä pitää olla valittuna valikossa Jäähdytysjärjestelmä. HUOM! Lämmitysjärjestelmän pitää soveltua jäähdytyskäyttöön. Asentajan pitää tehdä asetukset järjestelmän käyttöönoton yhteydessä. Jos huoneanturi on kytketty, se käynnistää ja pysäyttää jäähdytyskäytön ulkolämpötilan perusteella. Alin laskettu menolämpötila asetetaan valikossa Jäähdytystuotannon ohjaus huoneanturin avulla Jos RG 10 on asennettu, jäähdytyskäytön ehdot ovat seuraavat: huonelämpötila ylittää asetetun huonelämpötilan (valikko 6.3) arvolla, joka on asetettu valikossa ja ulkolämpötila on yhtä suuri tai korkeampi kuin asetettu ulkolämpötila (valikko 8.2.4). Jos huonelämpötila alittaa valikossa 6.3 asetetun huonelämpötilan arvolla, joka on asetettu valikossa tai ulkolämpötila alittaa valikossa asetetun arvon valikossa asetetulla arvolla, jäähdytys kytketään pois päältä. Jäähdytyskäytön ohjaus ulkoanturin avulla käyttötilassa AutoC Jos jäähdytysjärjestelmän asetus on "Päällä" valikossa ja ulkolämpötila on korkeampi tai yhtä suuri kuin valikossa asetettu jäähdytyksen käynnistyslämpötila, jäähdytys käynnistyy. Jäähdytyskäyttö pysähtyy, kun ulkolämpötila on laskenut asetettuun arvoon miinus valikossa asetettu arvo. Laskettu menolämpötila määritetään valikossa valitun jäähdytyskäyrän ja valikossa asetetun käyrän muutoksen perusteella. Rajoitukset, jotka eivät ilmene käyrästä, sisältyvät ohjausjärjestelmän sallittuun minimilämpötilaan. HUOM! HBS on kondenssieristetty jäähdytyskäyttöä varten +7 C menolämpötilaan saakka. Mallissa HBS jäähdytyskäyttö on sallittu +18 C menolämpötilaan saakka kondensoitumisen välttämiseksi. Beräknad Laskettu framledningstemp. menolämpötila FÖRSKJUTNING Jäähdytyskäyrän KYLKURVA (0) muutos (0) C k= k=2 k=3 Utetemp C Ulkolämpötila Be räknad framledningstemperatur 20 k = k = 2 k = 3 11

14 Omakotitalon omistajalle Mukavuusasetus, käyttövesi Mukavuusasetus, käyttövesi Lämminvesivaraajat ovat kierukkatyyppisiä ja ne lämmitetään lämpöpumpun lämmittämällä kiertävällä vedellä. "Normaalissa" kulutuksessa lämpöpumpun kompressorin käyttäminen riittää käyttöveden tuottamiseen talon eri vesipisteisiin. Käyttöveden lämpötila lämminvesivaraajan yläosassa vaihtelee silloin asetettujen arvojen välillä. Kohdassa 1.0 [N] Käyttövesilämpötila sivulla 52 on täydellinen käyttöveden lämpötilaan vaikuttavien valikkoasetusten kuvaus. Tehokas tilavuus Käyttövesimäärät Tappvarmvattenvolym eri(liter) virtauksilla, 40 C (litraa) l/min Tilapäinen "Lisäkäyttövesi" aktivoidaan manuaalisesti kun taas määräaikainen aktivoidaan säätötietokoneessa tehtyjen asetuksien avulla. Kun: A I II III A B I II A näkyy -symbolin yläpuolella, tilapäinen lisäkäyttövesi I II on III aktivoitu. A B A B näkyy -symbolin yläpuolella, määräaikainen lisäkäyttövesi on aktivoitu. 1.0 HUOM! I II C C "Lisäkäyttövesi" aiheuttaa tavallisesti lisäsähkön aktivoinnin ja lisää näin sähkönkulutusta l/min 14 l/min 16 l/min Käyttövesimäärät Tappvarmvattenvolym (liter) eri virtauksilla, 40 C (litraa) Pysäytyslämpötila Stopptemperatur käyttövesi varmvatten C 10 l/min l/min l/min l/min l/min 24 "Lisäkäyttövesi" voidaan aktivoida kolmella eri tavalla: 1. Jaksottainen määräaikainen lisäkäyttövesi Lämpötilan nostojen aikaväli valitaan valikossa 1.7. Valikossa 1.8 näytetään, milloin seuraava lämpötilan nosto tapahtuu. Sähkövastus pitää yllä korotettua lämpötilaa tunnin ajan. 2. Aikataulutettu määräaikainen lisäkäyttövesi Valikon alavalikoissa asetetaan aloitus- ja lopetusaika sille viikonpäivälle, jona korotusta halutaan. Sähkövastus pitää yllä korotettua lämpötilaa valitun ajanjakson ajan. 3. Tilapäinen lisäkäyttövesi Kun painiketta painetaan, "Lisäkäyttövesi"-tila (A) näkyy näytössä, ja lisäpainallukset vaihtavat tilan 3 tunniksi ja poiskytketyksi. Sähkövastus pitää yllä korotettua lämpötilaa, kunnes jaksoaika on kulunut loppuun Pysäytyslämpötila Stopptemperatur käyttövesi varmvatten C Priorisointi Kun varaajan vettä pitää lämmittää, lämpöpumppu priorisoi tämän ja alkaa lämmittää käyttövettä maksimiteholla. Tässä tilassa ei tapahdu lämmön eikä kylmän tuotantoa. Käyttötaulun asetuksilla voidaan jossain määrin vaikuttaa siihen, millä tavalla tämä priorisointi tapahtuu. Katso "1.0 [N] Käyttövesilämpötila" sivulla 52. Lisäkäyttövesi Kaikissa "Lisäkäyttövesi"-toiminnoissa käyttöveden lämpötilaa nostetaan tilapäisesti. Lämpötila nostetaan ensin asetettavalle tasolle lämpöpumpun kompressorilla (valikko 1.5) ja sen jälkeen sähkövastus nostaa lämpötilaa edelleen, kunnes pysäytyslämpötila on saavutettu (valikko 1.4). 12

15 Omakotitalon omistajalle Huolto Huolto HBS 16 ja AMS 10 vaativat hyvin vähän hoitoa käyttöönoton jälkeen. NIBE SPLIT:ssa on useita komponentteja, ja siinä on sen vuoksi sisäänrakennettuna avustavia valvontatoimintoja. Jos jotain epänormaalia sattuu, näytössä näytetään viestit käyttöhäiriöistä erilaisten "hälytystekstien" muodossa. HEV 300/HEV 500 FL2 Varoventtiilien tarkastus Laitteisto on asennuksen yhteydessä varustettu kahdella varoventtiilillä, joista yksi on lämminvesivaraajaa ja toinen lämmitysjärjestelmää varten. Lämmitysjärjestelmän varoventtiili HE 30 XL19 XL18 QM1 Lämmitysjärjestelmän varoventtiili (FL2) on HE 30:n tai lämminvesivaraajan lähellä. Katso kuva. BP5 Lämmitysjärjestelmän varoventtiilin (FL2) pitää olla täysin tiivis. Tarkastukset pitää suorittaa säännöllisesti seuraavasti: Avaa venttiili. Tarkasta, että venttiilin läpi virtaa vettä. Ellei näin tapahdu, varoventtiili pitää vaihtaa. Sulje venttiili. Lämmitysjärjestelmä on ehkä täytettävä varoventtiilien tarkastuksen jälkeen, katso "Lämmitysjärjestelmän täyttö. Ota yhteyttä asentajaan, jos tarvitset apua täyttämiseen. Varoventtiili, käyttövesi Käyttöveden varoventtiili päästää joskus vettä, kun lämmintä vettä on laskettu. Päästön aiheuttaa vedenlämmittimeen otettu kylmä vesi, joka laajenee lämmetessään, jolloin paine lisääntyy ja varoventtiili aukeaa. Myös käyttöveden varoventtiili pitää tarkastaa säännöllisesti. Varoventtiilin ulkonäkö ja sijainti vaihtelevat eri asennuksissa. Etsi varoventtiili seuraamalla kylmävesiputkea. Kysy tarkemmin asentajaltasi. Painemittari HE 30, HEV 300, HEV 500:ssa Suljetun lämmitysjärjestelmän työalue on normaalisti 0,5 1,5 baaria järjestelmän korkeudesta riippuen. Tarkasta paine painemittarista (BP5). 13

16 Omakotitalon omistajalle Huolto Lämminvesivaraajan kierukan tyhjennys Lämminvesivaraaja on kierukkamallinen. Kierukan paine päästetään sulkemalla veden tulo ja avaamalla jokin lämminvesihana. Kierukkaan voi jäädä vettä. Kierukka tyhjennetään irrottamalla kylmävesiliitäntä XL3 lämminvesivaraajassa. Säiliön tyhjennys Ota yhteys asentajaan, jos HE 30, HEV 300, HEV 500:n säiliö pitää tyhjentää. AMS 10:n hoito AMS 10 on varustettu ohjaus- ja valvontajärjestelmällä. Tästä huolimatta se vaatii tiettyjä huoltotoimenpiteitä. Tarkista säännöllisesti, ettei ilmanottoritilän edessä ole lehtiä, lunta tai vastaavaa. Huolehdi pakkaskaudella siitä, ettei AMS 10 lämpöpumpun alle kerry liikaa jäätä. Voimakas tuuli yhdessä runsaan lumisateen kanssa voi aiheuttaa imu- ja poistoritilöiden tukkeentumisen. Pidä ritilät puhtaana lumesta. Tarkasta myös, että kondenssiveden poistoaukko AMS 10:n alla ei ole tukossa. Runko voidaan tarvittaessa puhdistaa kostealla liinalla. Varo naarmuttamasta lämpöpumppua puhdistuksen yhteydessä. Älä suuntaa vesisuihkua ritilöihin tai laitteen sivuihin niin, että vesi voi päästä AMS 10 lämpöpumpun sisään. Huolehdi siitä, ettei AMS 10 joudu kosketuksiin emäksisten puhdistusaineiden kanssa.! VAROITUS! Pyörivä puhallin AMS 10:ssa. Säästövinkkejä NIBE SPLIT:n tulee tuottaa lämpöä ja käyttövettä toiveiden mukaan. Järjestelmä pyrkii täyttämään nämä toiveet kaikin käytettävissä olevin "keinoin" tehtyjen ohjausasetuksien puitteissa. Sisälämpötila vaikuttaa luonnollisesti energiankulutukseen. Huolehdi siksi siitä, ettet aseta lämpötilaa tarpeettoman korkeaksi. Muita tunnettuja energiankulutukseen vaikuttavia tekijöitä ovat esim. käyttöveden kulutus, talon eristyksen laatu sekä haluttu mukavuustaso. Muista myös: Avaa termostaattiventtiilit kokonaan (paitsi huoneissa, jotka jostain syystä halutaan pitää viileämpinä, esim. makuuhuoneet). Lämpöpattereiden ja lattialämmityksen termostaattiventtiilit voivat vaikuttaa negatiivisesti energiankulutukseen. Ne hidastavat virtausta lämmitysjärjestelmässä, ja lämpöpumppu kompensoi tämän nostamalla lämpötilaa. Se käy kauemmin ja kuluttaa näin myös enemmän sähköenergiaa. 14

17 Omakotitalon omistajalle Toimenpiteet häiriöiden yhteydessä Toimenpiteet häiriöiden yhteydessä Käytä alla olevaa listaa ja yritä mahdollisuuksien mukaan itse löytää ja korjata ongelmat, jos jokin lämmitykseen tai käyttöveteen liittyvä näyttää olevan vialla. Oire Käyttövesi liian kylmää tai ei käyttövettä. Alhainen huonelämpötila. Korkea huonelämpötila. Kompressori ei käynnisty. Näyttö sammunut. Syy Lauennut ryhmä- tai päävaroke. Lämpöpumppu ja sähkövastus eivät lämmitä. Mahdollinen vikavirtakytkin lauennut. Katkaisin ((SF1)) asennossa 0. Suuri käyttövesitarve. Liian pieni käynnistyslämpötila-asetus ohjausjärjestelmässä. Mahdollinen vikavirtakytkin lauennut. Lämpöpumppu ja sähkövastus eivät lämmitä. Väärin asetettu "Käyrän jyrkkyys", "Muutos lämpökäyrä" ja/tai "Muutos jäähdytyskäyrä". Lauennut ryhmä- tai päävaroke. Lämpöpumppu väärässä käyttötilassa "Käyttövesi" tai "Jäähdytys" Valvontakytkin on rajoittanut tehoa, koska kiinteistössä käytetään useita virrankuluttajia. Väärin asetettu "Käyrän jyrkkyys", "Muutos lämpökäyrä" ja/tai "Muutos jäähdytyskäyrä". Lämpöpumppu väärässä käyttötilassa Virheellisen jäähdytysasetukset. Vähimmäisaikaa kompressorin käynnistysten välillä ei ole saavutettu. Hälytys lauennut. Ei nollattava hälytys. Toimenpide Tarkasta ja vaihda vialliset varokkeet. Tarkasta ryhmä- ja päävarokkeet ja vaihda vialliset. Palauta vikavirtakytkin, ja jos se laukeaa useamman kerran, kutsu sähköasentaja paikalle. Aseta katkaisin asentoon 1. Odota tunti ja tarkasta, nouseeko käyttöveden lämpötila. Säädä käynnistyslämpötila-asetus valikossa 1.2. Palauta vikavirtakytkin, ja jos se laukeaa useamman kerran, kutsu sähköasentaja paikalle. Tarkasta ryhmä- ja päävarokkeet ja vaihda vialliset. Korjaa asetus. Tarkasta ja vaihda vialliset varokkeet. Vaihda käyttötilaksi Auto tai AutoC. Sulje jokin/muutamia virrankuluttajia. Korjaa asetus. Vaihda käyttötilaksi AutoC. Säädä asetukset. Tarkasta valikot 2.2.1, ja Odota 30 minuuttia ja tarkasta, käynnistyykö kompressori. Katso kohta Hälytykset. Aktivoi käyttötila Vain lisäsähkö. Tarkasta ryhmä- ja päävarokkeet ja vaihda vialliset. Varmista, että sisäyksikön turvakytkin ei ole pois päältä. Varmista, että katkaisin (SF1) on normaaliasennossa (1). 15

18 Omakotitalon omistajalle Toimenpiteet häiriöiden yhteydessä Käyttötila "Lisäys" Toimintahäiriöiden yhteydessä voi useimmiten aktivoida tilan "Vain lisäsähkö" HBS 16:ssa, jolloin lämmityksen käytetään vain sähkövastusta. Aktivoi tila pitämällä käyttötilapainike painettuna 7 sekunnin ajan. Muista, että tämä on vain tilapäinen ratkaisu, koska lämmitys sähkövastuksella ei tuota säästöä. Toiminto deaktivoidaan painamalla vielä kerran käyttötilapainiketta. Varatila Varatila aktivoidaan kääntämällä katkaisin asentoon " ". Tätä tulee käyttää, kun ohjausjärjestelmä ja siten käyttötila "Vain lisäsähkö" eivät toimi oikein. Varatila aktivoidaan kääntämällä katkaisin (SF1) asentoon " ". Varatilassa pätee seuraava: Käyttötaulu on sammutettu ja HBS 16:n ohjaustietokone on kytketty pois. AMS on pysäytetty ja vain kiertovesipumppu HBS 16:ssa ja ja sähkövastus HE 30, HEV 300, HEV 500:ssa ovat aktiivisia. Yksi 4 kw:n sähköporras on kytketty. Sähkövastusta ohjataan erillisellä termostaatilla (BT30). Lämpöautomatiikka ei ole käynnissä, vaan shunttaus on tehtävä käsin. Ota yhteys asentajaan. 16

19 Asentajalle Hälytyksien ilmaisu Hälytyksien ilmaisu NIBE SPLIT-järjestelmässä on sisäänrakennettuna monia valvontatoimintoja. Kiinnittääkseen huomion mahdollisiin häiriöihin tietokone lähettää hälytyssignaaleja, jotka voi lukea käyttötaulun näytöstä. Mitä tapahtuu hälytyksen yhteydessä? Näytön taustavalo alkaa vilkkua ja tilan merkkivalo palaa punaisena. Kompressorihälytys ja ulkoanturivika vaihtavat toimintatilaksi "Jäätymissuojaus". Samalla menolämpötila lasketaan alimpaan sallittuun arvoon käyttäjän huomion kiinnittämiseksi vikatilanteeseen. Hälytysteksti näytössä LP-HÄLYTYS HP-HÄLYTYS Hälytyksen kuvaus Lauennut matalapainepressostaatti. Lauennut korkeapainepressostaatti. Eri tyyppiset hälytykset Automaattisesti nollautuvat hälytykset (niitä ei tarvitse kuitata, vaan ne katoavat, kun häiriön syy on poistunut). Pysyvät hälytykset, jotka vaativat käyttäjän tai huollon toimenpiteitä. Täydellinen hälytysluettelo on sivulla 64. Suositellut toimenpiteet 1. Lue lämpöpumpun näytöstä, mikä hälytys on kyseessä. 2. Asiakas voi itse poistaa eräät hälytyssyyt. Toimenpiteet on kuvattu alla olevassa taulukossa. Ellei hälytys poistu tai jos se ei ole taulukossa, ota yhteys huoltoon. Tarkasta/korjaa, ennen kuin otat yhteyttä huoltoon Varmista, että patterien/lattialämmityksen termostaatit ovat auki (vain jäähdytyskäyttö). Varmista, että patterien/lattialämmityksen termostaatit ovat auki. OU-tehovika / OU sähkönsyöttö Näyttö sammunut. Jos jäähdytyskäyttö on käynnissä: Varmista, että ilma pääsee vapaasti virtaamaan AMS 10-yksikköön. Ulkoyksikkö jännitteetön/ yhteys katkennut Varmista, että ulkoyksikön turvakytkin ei ole pois päältä. Tarkasta ryhmä- ja päävarokkeet ja vaihda vialliset. Varmista, että sisäyksikön turvakytkin ei ole pois päältä. Varmista, että katkaisin (SF1) on normaaliasennossa (1). Hälytyksien kuittaus Hälytyksien kuittauksesta ei aiheudu vaaraa. Jos hälytyksen syy on edelleen aktiivinen, hälytys uusitaan. Kun ilmenee hälytys, se kuitataan katkaisemalla HBS 16:n virta ja kytkemällä se uudelleen katkaisimella (SF1). Muista, että virran kytkennän yhteydessä lämpöpumpun uudelleenkäynnistyksellä on 30 minuutin viive. Hälytys voidaan kuitata valikossa 9.7 (huoltovalikko). Ellei hälytystä voi nollata katkaisimella (SF1), voidaan aktivoida käyttötila "Vain lisäsähkö", jotta talon lämpötila palaa normaalitasolle. Helpoimmin tämä tehdään pitämällä käyttötilapainike painettuna 7 sekunnin ajan. Toiminto deaktivoidaan painamalla vielä kerran käyttötilapainiketta. HUOM! Toistuva hälytys ilmaisee, että asennuksessa on jokin vika. Ota yhteys huoltoon! 17

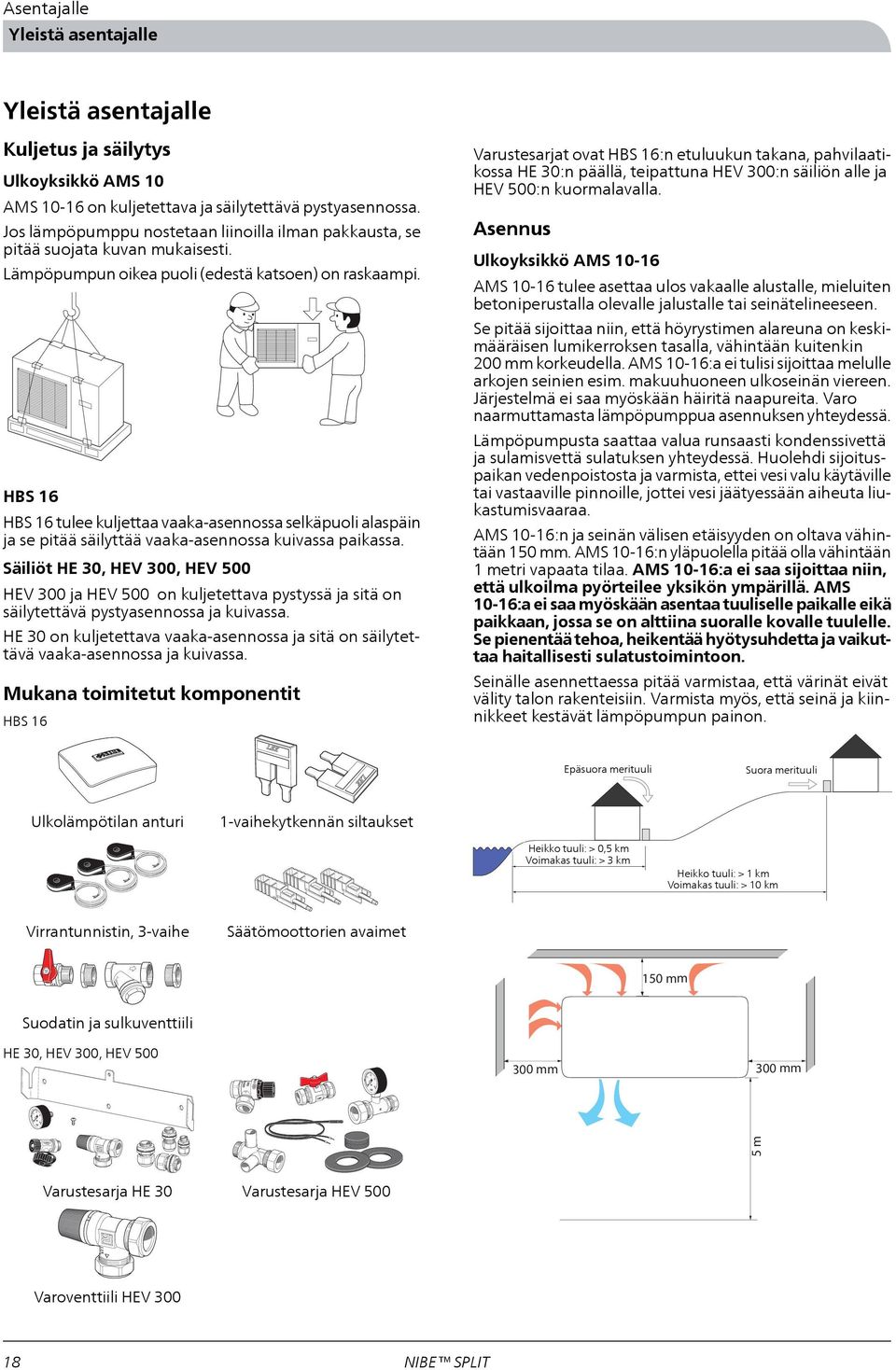

20 HUMMEL Patent 5 m Asentajalle Yleistä asentajalle Yleistä asentajalle Kuljetus ja säilytys Ulkoyksikkö AMS 10 AMS on kuljetettava ja säilytettävä pystyasennossa. Jos lämpöpumppu nostetaan liinoilla ilman pakkausta, se pitää suojata kuvan mukaisesti. Lämpöpumpun oikea puoli (edestä katsoen) on raskaampi. HBS 16 HBS 16 tulee kuljettaa vaaka-asennossa selkäpuoli alaspäin ja se pitää säilyttää vaaka-asennossa kuivassa paikassa. Säiliöt HE 30, HEV 300, HEV 500 HEV 300 ja HEV 500 on kuljetettava pystyssä ja sitä on säilytettävä pystyasennossa ja kuivassa. HE 30 on kuljetettava vaaka-asennossa ja sitä on säilytettävä vaaka-asennossa ja kuivassa. Mukana toimitetut komponentit HBS 16 Varustesarjat ovat HBS 16:n etuluukun takana, pahvilaatikossa HE 30:n päällä, teipattuna HEV 300:n säiliön alle ja HEV 500:n kuormalavalla. Asennus Ulkoyksikkö AMS AMS tulee asettaa ulos vakaalle alustalle, mieluiten betoniperustalla olevalle jalustalle tai seinätelineeseen. Se pitää sijoittaa niin, että höyrystimen alareuna on keskimääräisen lumikerroksen tasalla, vähintään kuitenkin 200 mm korkeudella. AMS 10-16:a ei tulisi sijoittaa melulle arkojen seinien esim. makuuhuoneen ulkoseinän viereen. Järjestelmä ei saa myöskään häiritä naapureita. Varo naarmuttamasta lämpöpumppua asennuksen yhteydessä. Lämpöpumpusta saattaa valua runsaasti kondenssivettä ja sulamisvettä sulatuksen yhteydessä. Huolehdi sijoituspaikan vedenpoistosta ja varmista, ettei vesi valu käytäville tai vastaaville pinnoille, jottei vesi jäätyessään aiheuta liukastumisvaaraa. AMS 10-16:n ja seinän välisen etäisyyden on oltava vähintään 150 mm. AMS 10-16:n yläpuolella pitää olla vähintään 1 metri vapaata tilaa. AMS 10-16:a ei saa sijoittaa niin, että ulkoilma pyörteilee yksikön ympärillä. AMS 10-16:a ei saa myöskään asentaa tuuliselle paikalle eikä paikkaan, jossa se on alttiina suoralle kovalle tuulelle. Se pienentää tehoa, heikentää hyötysuhdetta ja vaikuttaa haitallisesti sulatustoimintoon. Seinälle asennettaessa pitää varmistaa, että värinät eivät välity talon rakenteisiin. Varmista myös, että seinä ja kiinnikkeet kestävät lämpöpumpun painon. Epäsuora merituuli Suora merituuli Ulkolämpötilan anturi 1-vaihekytkennän siltaukset Heikko tuuli: > 0,5 km Voimakas tuuli: > 3 km Heikko tuuli: > 1 km Voimakas tuuli: > 10 km Virrantunnistin, 3-vaihe Säätömoottorien avaimet 150 mm Suodatin ja sulkuventtiili HE 30, HEV 300, HEV mm 300 mm Varustesarja HE 30 Varustesarja HEV 500 Varoventtiili HEV

21 Asentajalle Yleistä asentajalle HBS 16 HBS 16 tulisi asentaa huoneeseen, jossa on lattiakaivo, esim. apukeittiö tai pannuhuone. HBS 16 tulee asentaa takasivu ulkoseinää vasten melulle aroissa huoneissa, jotta käyntiäänet eivät aiheuta häiriötä. Ellei tämä ole mahdollista, tulee välttää makuuhuoneiden ja muiden melulle herkkien huoneiden vastaisia seiniä. Seinäkiinnike (2-osainen) on asennettu HBS 16:n takasivulle. Kiinnitä toinen osa seinään sopivilla materiaaleilla. Ripusta HBS 16 sitten seinälle. Lukitse HBS 16 seinäkiinnikkeeseen kahdella alkuperäisellä ruuvilla. Putket on vedettävä ilman sinkilöitä makuu-/olohuoneen puoleista sisäseinää vasten. Varmista, että yksikön edessä on noin 500 mm vapaata tilaa ja yläpuolella noin 220 mm vapaata tilaa mahdollista huoltoa varten. Varmista, että koneen alla on riittävästi tilaa putkille ja venttiileille. Ripusta kone sellaiselle korkeudelle, että näytön lukeminen on helppoa. HE 30 HE 30 -säiliö tulisi asentaa huoneeseen, jossa on lattiakaivo, esim. apukeittiö tai tekninen tila. Säiliö tulee asentaa takasivu ulkoseinää vasten melulle aroissa huoneissa, jotta käyntiäänet eivät aiheuta häiriötä. Ellei tämä ole mahdollista, tulee välttää makuuhuoneiden ja muiden melulle herkkien huoneiden vastaisia seiniä. Ankkuroi seinäkiinnike (sisältyy toimitukseen) tukevasti seinään sopivilla materiaaleilla. Ripusta säiliö seinäkiinnikkeeseen. Kiinnitä säiliö kiertämällä mukana toimitettu ruuvi kiinnikkeen ylempään reikään. Putket on vedettävä ilman sinkilöitä makuu-/olohuoneen puoleista sisäseinää vasten. Varmista, että yksikön edessä on noin 500 mm vapaata tilaa, oikealla puolella 600 mm vapaata tilaa ja yläpuolella noin 220 mm vapaata tilaa mahdollista huoltoa varten. Varmista, että säiliön alla on riittävästi tyhjennysventtiilille. HE 30:n mukana toimitetaan painemittari, tyhjennysventtiili ja varoventtiili. Varoventtiili (FL2) pitää sijoittaa mahdollisimman lähelle säiliötä. Tyhjennysventtiili asennetaan alimpaan pisteeseen. Painemittari (BP5) voidaan sijoittaa vapaammin. HEV 300, HEV 500 Lämminvesivaraaja tulisi asentaa huoneeseen, jossa on lattiakaivo, esim. apukeittiö tai tekninen tila. Alustan pitää olla kiinteä, mieluiten betonilattia tai betonijalusta. Yksikkö asetetaan pystyasentoon säädettävien jalkojen avulla. Putket on vedettävä ilman sinkilöitä makuu-/olohuoneen puoleista sisäseinää vasten. Varmista, että lämminesivaraajan edessä on noin 500 mm vapaata tilaa ja yläpuolella noin 220 mm vapaata tilaa mahdollista huoltoa varten. Tilavuus komponenttia kohti HBS 16 HE 30 HEV 300 HEV l 30 l 300 l 500 l Esipaine ja suurin korkeusero Paisuntasäiliön esipaine pitää mitoittaa säiliön ja ylimmäksi asennetun lämpöpatterin välisen suurimman korkeuseron mukaan. 0,5 baarin (5 mvp) esipaineella suurin sallittu korkeusero on 5 m. Jos esipaine ei riitä, sitä voidaan nostaa lisäämällä paisuntasäiliöön ilmaa venttiilin kautta. Paisuntasäiliön esipaine on kirjattava tarkastuslistaan sivulla 41. Esipaineen muutos vaikuttaa säiliön kykyyn mukautua veden tilavuuden muutoksiin. H Käsishunttaus Kun HBS 16 on varatilassa, lämpöautomatiikka ei ole käynnissä, vaan shunttaus on tehtävä käsin. 1. Paina sisään ja lukitse painike (QN11). 2. Käännä shuntti käsin haluttuun asentoon. Säädin QN11 Painike Paisuntasäiliön mitoitus HBS 16 on varustettu 18 litran kalvopaisuntasäiliöllä. Asennuksessa tarvitaan ehkä suurempaa paisuntasäiliötä. Paisuntasäiliö on mitoitettava erikseen jokaista asennusta varten. Jos tarvitaan suurempaa paisuntasäiliötä, nykyinen voidaan sulkea pois piiristä. 19

22 Asentajalle Yleistä asentajalle Säiliön tyhjennys Säiliö HE 30, HEV 300, HEV 500:ssa tyhjennetään avaamalla venttiili (QM1) ja varoventtiili (FL2). HUOM! Kun HEV 300/HEV 500 tyhjennetään venttiilin (QM1) kautta, vettä jää kierukkaan ja HBS 16:n sisään. Tämä suurentaa lämmönsiirtimen, putkien ja venttiilien jäätymisriskiä alhaisissa lämpötiloissa ja muodostaa hygieniariskin käyttövesiosan kierukalle. HE 30 HEV 300 QM1 QM1 HEV 500 QM1 Suositeltu asennusjärjestys 1. Liitä HBS 16 lämmitysjärjestelmään ja säiliöön. Liitä kylmä- ja käyttövesiputket sekä mahdollinen ulkoinen lämmönlähde säiliöön. Katso sivu 23. Katso myös liitäntäkuvaukset sivulla 27 ja eteenpäin. 2. Asenna kylmäaineputket, katso kuvaus sivulla Kytke valvontakytkin, ulkoanturi, mahd. tariffiohjaus ja ulkoiset koskettimet sekä kaapeli HBS 16:n, säiliön ja AMS 10-16:n välille. Katso sivulta Kytke sähkösyöttö HBS 16-laitteeseen. Katso sivu Noudata käyttöönotto-ohjeita sivulla

23 Asentajalle Putkiasennus Putkiasennus Yleistä Putkiasennukset on tehtävä voimassa olevien asetusten ja määräysten mukaisesti. HBS 16:n suurin sallittu lämpötila on n. 65 ºC. Säästäväisyyden vuoksi suosittelemme, että lämmitysjärjestelmä mitoitetaan maks. 55 C lämpötilalle. HBS 16:ssa ei ole sulkuventtiilejä. Ne on asennettava sisäyksikön ulkopuolelle huollon helpottamiseksi. HBS 16 voidaan liittää patteri-, lattialämmitys- ja/tai puhallinkonvektorijärjestelmään. Ohitusventtiili HUOM! Kaikki liitäntävaihtoehdot edellyttävät vapaan virtauksen, jonka vuoksi järjestelmään on ehkä asennettava ylivuotoventtiili. HE XL19 XL XL18 Liitäntä, käyttövesikierto XL19 Liitäntä, käyttövesikierto HEV Järjestelmävaatimukset Tämä vaaditaan minimikonfiguraatioon: Oikean toiminnan varmistamiseksi lämmitysjärjestelmän tilavuuden on täytettävä asennusvaatimukset, katso sivu 27. Ellei näitä vaatimuksia täytetä, täytyy asentaa puskurivaraaja (NIBE UKV). Lisää vaihtoehtoja on esitetty liitäntäkuvauksissa sivulla 27. Mitat ja putkiliitännät HBS 16 XL4 XL3 XL19 XL XL8 565 XL14 XL13 XL1 XL18 XL2 XL19 XL9 XL1 Lämmitysjärjestelmän menojohto, Ø 28 mm XL2 Lämmitysjärjestelmän paluujohto, Ø 28 mm XL13 Nesteputki kylmäaine, kaulus 3/8'' 475 XL14 Kaasuputki kylmäaine, kaulus 5/8'' XL18 Liitäntä, käyttövesikierto XL19 Liitäntä, käyttövesikierto XL3 Liitäntä, kylmävesi XL4 Liitäntä, käyttövesi XL8 Liitäntä, lämmitysvesi sisään XL9 Liitäntä, lämmitysvesi ulos XL18 Liitäntä, käyttövesikierto XL19 Liitäntä, käyttövesikierto 21

24 Asentajalle Putkiasennus HEV 500 XL4 XL18 XL8 XL3 XL9 XL Liitäntä HBS 16 säiliöön HBS 16-lämpöpumppuun täytyy liittää lämminvesivaraaja tai säiliö. Lämmitysjärjestelmän putket liitetään HBS 16:n pohjaan. Säiliö HE 30, HEV 300, HEV 500 ja HBS 16:n putket pitää asentaa sisätiloihin, jossa lämpötila ei laske alle 15 C. Putkien maksimipituus HBS 16:n ja HE 30, HEV 300, HEV 500:n välillä on 10 m. HBS 16:n liitäntä (XL 18) kytketään säiliön liitäntään (XL 18). HBS 16:n liitäntä (XL 19) kytketään säiliön liitäntään (XL 19). HE 30 ripustetaan seinälle. HEV 300/HEV 500 tulee asettaa tukevalle alustalle, mieluiten betonilattialle. HEV 300/HEV 500:n asentoa voidaan säätää säätöjaloilla. Varmista, että HE 30, HEV 300, HEV 500:n edessä on noin 500 mm vapaata tilaa ja yläpuolella noin 220 mm vapaata tilaa mahdollista huoltoa varten. HE 30 XL19 XL18 Ø XL3 XL4 XL8 XL9 XL18 XL19 Liitäntä, kylmävesi Liitäntä, käyttövesi Liitäntä, lämmitysvesi sisään Liitäntä, lämmitysvesi ulos Liitäntä, käyttövesikierto Liitäntä, käyttövesikierto Pumppukapasiteettikäyrä Käytettävissä oleva paine (kpa) Tillgängligt tryck [kpa] HEV ,00 0,10 0,20 0,30 0,40 0,50 0,60 0,70 0,80 0,90 Flöde [l/s] Virtaus l/s Käyrästössä näkyy maksimiteho. Se voidaan rajoittaa valikossa 2.0. Lisäkiertovesipumpun kytkentä Kun kytketään lisäkiertovesipumppu GP10 suurempaa virtauskapasiteettia varten, katso vaihtoehto "Lattialämmitysjärjestelmä" sivulla 30. Maksimivirtaus ei saa ylittyä. XL3 XL19 XL4 XL18 22

25 KV KV BACKVENTIL VV Asentajalle Putkiasennus HEV 500 XL4 XL18 Lämminvesivaraajan kytkentä Lämminvesivaraaja (HEV 300/HEV 500) täytyy varustaa vaadituilla venttiileillä. Sekoitusventtiili tarvitaan, jos lämpötila on yli 60 C. Varoventtiilin avautumispaineen on oltava maks. 10,0 bar, ja se asennetaan Ventilkoppel-del tulevaan vesijohtoon periaatekaavion mukaisesti. Varoventtiilin jätevesiputki tulee vetää laskevana koko pituudeltaan vesitaskujen välttämiseksi, eikä Vv se från saavärmepump päästä jäätymään. Katso kohta Liitännät sivulla 27. Proppas Kv Lisälämminvesivaraaja Backventil sähkövastuksella Vv Jos on tarkoitusblandningsventil-del asentaa poreallas tai muu suurempi käyttöveden kuluttaja, lämpöpumppu on täydennettävä sähkölämmitteisellä lämminvesivaraajalla. Jos varaaja on varustettu 15 mm venttiililiitännällä, se tulisi korvata vastaavalla 22 mm liitännällä. XL19 XL3 Lämmitysjärjestelmän kytkeminen Liitä HBS 16:n putkiliitännät (XL1) ja (XL2) lämmitysjärjestelmään. HUOM! Tässä asennus- ja huolto-ohjeessa käytetty termi "Lämmitysjärjestelmä" viittaa lämmitys- tai jäähdytysjärjestelmään, jolle HBS 16 tuottaa lämmintä tai kylmää vettä talon lämmitystä tai jäähdytystä varten. KV Vv HBS från 16 värmepump :sta KyV Kv Takaiskuventtiili Backventil Sekoitusventtiili Blandningsventil Inkoppling av spetsberedare utan delbart ventilkoppel. KV Vv 23

26 Asentajalle Putkiasennus Ulkoisen lämmönlähteen kytkentä Ylivuotoaukko vaihdinosa Ulkoinen lämmönlähde, esim. kaasu- tai öljykattila voidaan liittää liitäntöihin (XL8) (tulo) ja (XL9) (meno) HEV 300/HEV500:ssa (sisämitta G1). Leikkaa myös eriste liitäntöjen päältä. HBS 16:ssa on letkuliitäntä pohjassa. Liitäntään voi haluttaessa liittää letkun. Ks. myös Asennusvaatimukset sivulla 27. HUOM! Liitännät tehdään 45 kulmalla. HEV 300 XL8 Letkuliitäntä Kylmäaineputkien liittäminen (eivät sisälly) Kylmäaineputket asennetaan ulkoyksikön AMS 10 ja HBS 16:n välille. XL9 Asennus on tehtävä voimassa olevien määräysten mukaisesti. AMS rajoitukset Putken maksimipituus, AMS (L): 30 m. Suurin korkeusero (H): ±7 m. HBS 16 HEV 500 H XL8 AMS L L XL9 AMS H HBS 16 24

27 Asentajalle Putkiasennus Putkien mitat ja materiaalit Putkikoot Liitäntä Materiaali Pienin materiaalipaksuus Kaasuputki Ø15,88 mm (5/8") Kaulus - (5/8") Nesteputki Ø9,52 mm (3/8") Kaulus - (3/8") Kupari SS-EN tai C1220T, JIS H3300 1,0 mm 0,8 mm HUOM! Mahdollisessa juotostyössä pitää käyttää suojakaasua. Kaulusliitännät Laajentaminen: A Putkiliitännät Suorita putkiasennus huoltoventtiilit (QM35, QM36) suljettuina. HBS 16 Alla olevassa kuvassa näkyvät mahdolliset putkiliitännät. Ulkohalkaisija, kupariputki (mm) Ø9,52 Ø15,88 Ulkonema: B A (mm) 13,2 19,7 Ulkohalkaisija, kupariputki (mm) la B, R410A-työkalul- (mm) Ø9,52 Ø15,88 0,0~0,5 B, tavanomaisella työkalulla (mm) 0,7~1,3 XL14 XL13 XL18 (Noudata käytettävän työkalun ohjeita.) XL1 XL2 XL19 Huolehdi, ettei putkiin pääse vettä eikä likaa. Taivuta putket mahdollisimman loivasti (vähintään R100~R150). Älä taivuta useita kertoja. Käytä taivutustyökaluja. Liitä kaulusliitin ja kiristä momenttiin. Katso kohta "kiristyskulma" ellei momenttiavainta ole käytettävissä. Ulkohalkaisija, kupariputmentti (Nm) Kiristysmoki (mm) Ø9,52 Ø15,88 34~42 68~82 Kiristyskulma Suositeltu ( ) työkalun pituus (mm) 30~45 15~

28 Asentajalle Putkiasennus Koeponnistus ja tiiviystesti Sekä HBS 16 että AMS 10 on koeponnistettu ja testattu tehtaalla, mutta tuotteiden väliset putkiliitännät pitää tarkastaa asennuksen jälkeen. HUOM! Asennuksen jälkeen tuotteiden väliset putkiliitokset pitää koeponnistaa ja vuototestata voimassa olevien määräysten mukaan. Älä käytä mitään muuta kuin typpikaasua järjestelmän koeponnistukseen tai huuhteluun. Kylmäaineputkien eristäminen Eristä kylmäaineputket (sekä kaasu- että nesteputket) lämmön eristämiseksi ja tiivistymisen estämiseksi. Käytä eristettä, joka kestää vähintään 120 C. Huonosti eristetyt putket voivat aiheuttaa eristykseen liittyviä ongelmia sekä kaapelien tarpeetonta kulumista. Periaate: Wires for connecting Kaapelitindoor and outdoor units Liquid Nesteputki piping Exterior Teippi tape Kaasuputki Gas piping Tyhjiöpumppu Poista kaikki ilma alipainepumpulla. Tyhjöpumppaa vähintään tunnin ajan. Loppupaineen pitää olla 1 mbar (100 Pa, 0,75 torr tai 750 mikronia) absoluuttista painetta. Jos järjestelmässä on jäännöskosteutta tai vuoto, alipaine pienenee tyhjöpumppauksen lopetuksen jälkeen. Liittimet: Band Nauha (accessory) Pipe Putkisuojus cover (accessory) Eriste Insulation Painemittari Manometer Mittausliitäntä Mätuttag Serviceventil, Huoltoventtiili, vätska neste Huoltoventtiili, Serviceventil, kaasu gas Vacuum Tyhjiöpumppu VIHJE! Paremman lopputuloksen varmistamiseksi ja tyhjennyksen nopeuttamiseksi noudata seuraavia ohjeita. Liitäntäletkujen pitää olla mahdollisimman suuria ja lyhyitä. Tyhjöpumppaa järjestelmä 4 mbar paineeseen, täytä järjestelmä kuivalla typpikaasulla yhden ilmakehän paineeseen ja tyhjöpumppaa sitten ilmoitettuun loppupaineeseen. Kylmäaineen täyttö AMS 10-16:n mukana toimitetaan asennuksessa tarvittava kylmäaine järjestelmiin, joissa kylmäaineputkien pituus on enintään 15 m. HUOM! Kun kylmäaineputkien pituus on alle 15 m, ylimääräistä kylmäainetta toimitetun määrän lisäksi ei saa lisätä. Kun putkien liittäminen, koeponnistus, vuototestaus ja tyhjöpumppaus on tehty, voidaan huoltoventtiilit (QM35, QM36) avata putkien ja HBS 16:n täyttämiseksi kylmäaineella. 26

29 Asentajalle Putkiasennus Liitännät Asennusvaatimukset Maksimipaine, lämmitysjärjestelmä Lämmitysjärjestelmän maksimilämpötila Maksimilämpötila HBS 16:ssa Maksimilämpötila ulkoisesta lämmönlähteestä Maks. menolämpötila kompressorilla Pienin menolämpötila, jäähdytys, HBS11-16/HBS Suurin menojohdon lämpötila, jäähdytys Minimitilavuus, lämmitysjärjestelmä, jossa lämmitys ja jäähdytys * Minimitilavuus, lämmitysjärjestelmä, jossa lattialämmitys * Maksimivirtaus, lämmitysjärjestelmä Yleistä Minimivirtaus, lämmitysjärjestelmä, 100 % kiertovesipumpun nopeus (sulatusvirtaus) Minimivirtaus, lämmitysjärjestelmä Minimivirtaus, jäähdytysjärjestelmä NIBE SPLIT voidaan asentaa monella eri tavalla, joista annetaan muutama esimerkki seuraavilla sivuilla. Tarkemmat liitäntäkuvaukset, katso AMS ,25 MPa (2,5 Bar) +65 C +65 C +65 C +58 C +7 C/+18 C +25 C 150 l 150 l 0,79 l/s 0,39 l/s 0,24 l/s 0,32 l/s Liitinrima, ulkoinen lisälämpö Teho, ulkoinen lisälämpö Suositeltu liitäntävirtaus HEV kw 0,17 0,33 l/s HEV 500 * Tarkoittaa kiertävää määrää. Järjestelmään pitää liittää ulkoinen kiertovesipumppu, kun painehäviö järjestelmässä on suurempi kuin käytettävissä oleva ulkoinen paine. Siinä tapauksessa pitää asentaa myös ohivirtausletku takaiskuventtiilillä. Ylivuotoventtiiliä tulee käyttää, jos pienintä järjestelmävirtausta ei voida taata. Symboliavain Symboli Merkitys Ilmausventtiili Sulkuventtiili Takaiskuventtiili Säätöventtiili Varoventtiili Lämpötila-anturi Kalvopaisuntasäiliö P Painemittari Kiertovesipumppu Shuntti-/vaihtoventtiili Puhallin 27
