1 For extreme Power 1

2 2

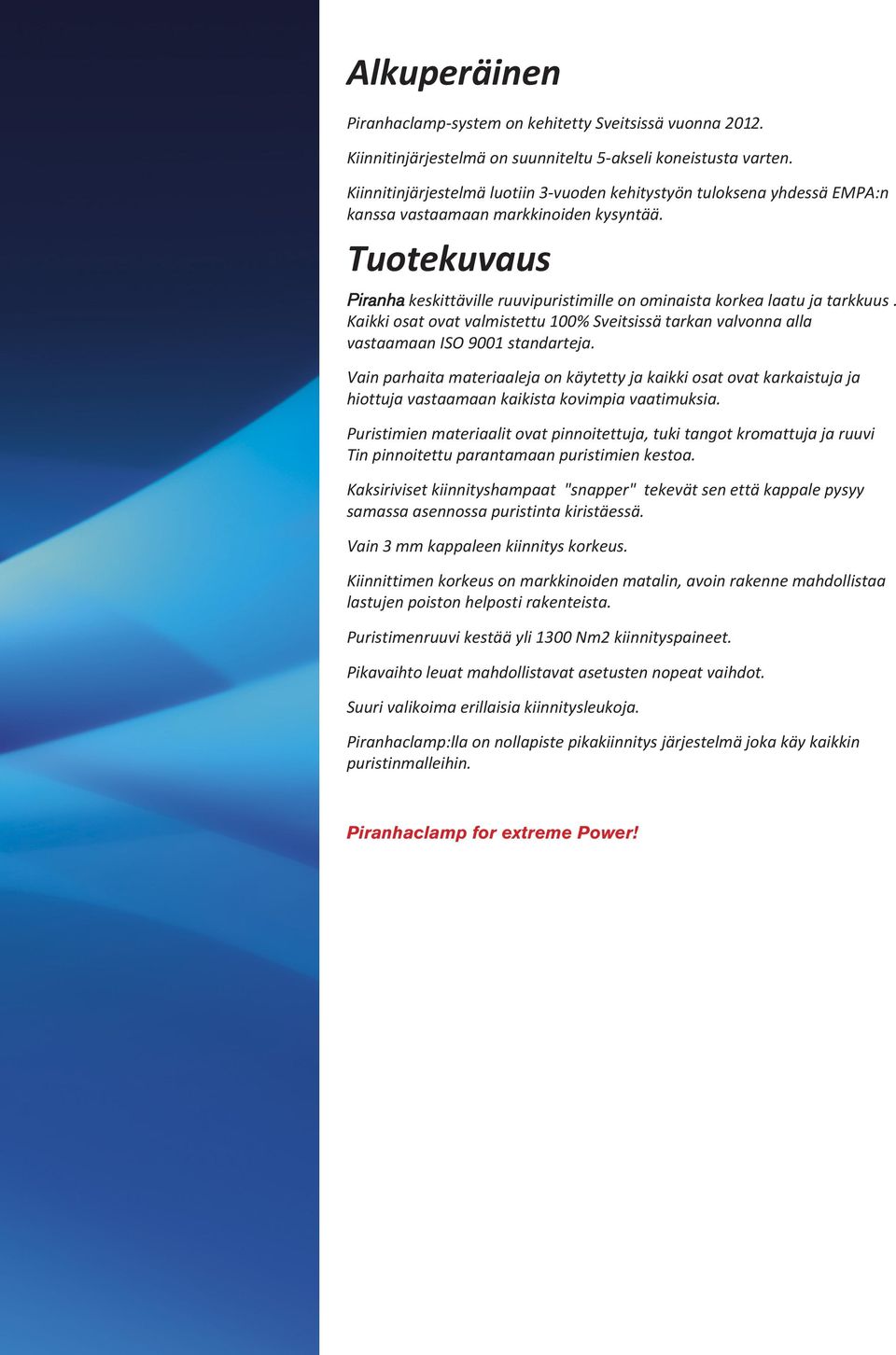

3 Alkuperäinen Piranhaclamp-system on kehitetty Sveitsissä vuonna Kiinnitinjärjestelmä on suunniteltu 5-akseli koneistusta varten. Kiinnitinjärjestelmä luotiin 3-vuoden kehitystyön tuloksena yhdessä EMPA:n kanssa vastaamaan markkinoiden kysyntää. Tuotekuvaus Piranha keskittäville ruuvipuristimille on ominaista korkea laatu ja tarkkuus. Kaikki osat ovat valmistettu 100% Sveitsissä tarkan valvonna alla vastaamaan ISO 9001 standarteja. Vain parhaita materiaaleja on käytetty ja kaikki osat ovat karkaistuja ja hiottuja vastaamaan kaikista kovimpia vaatimuksia. Puristimien materiaalit ovat pinnoitettuja, tuki tangot kromattuja ja ruuvi Tin pinnoitettu parantamaan puristimien kestoa. Kaksiriviset kiinnityshampaat "snapper" tekevät sen että kappale pysyy samassa asennossa puristinta kiristäessä. Vain 3 mm kappaleen kiinnitys korkeus. Kiinnittimen korkeus on markkinoiden matalin, avoin rakenne mahdollistaa lastujen poiston helposti rakenteista. Puristimenruuvi kestää yli 1300 Nm2 kiinnityspaineet. Pikavaihto leuat mahdollistavat asetusten nopeat vaihdot. Suuri valikoima erillaisia kiinnitysleukoja. Piranhaclamp:lla on nollapiste pikakiinnitys järjestelmä joka käy kaikkin puristinmalleihin. Piranhaclamp for extreme Power! 3

4 Snapper 170 Snapper 170 Article-No Mitat 87x166 mm Paino 4.2 kg Kiinnitysalue 1: mm Kiinnitysalue 2: mm Kiristys ilman hammastusta. Puristusvoima 250 Nm2 Avoin rakenne Kaikki pinnat hiottu +/- 0.01mm Tin pinnoitettu ruuvi Tukitangot kromattuja Kovat Snapper leuat vakiona 3 mm kiinnitys syvyydellä 4 reikää nolla.piste kiinnitystä varten Keskittävä ruuvipuristin Snapper 170, Mitat 52 x 87 x 170 mm, Article-No Article-No L Article-No R Article-No L Article-No R Korotetut ja kovat Snapper leuat Article-No ruuvipuristimeen Snapper x 170 mm Vakio Snapper leuat Article-No ruuvipuristimeen Snapper x 170 mm 4

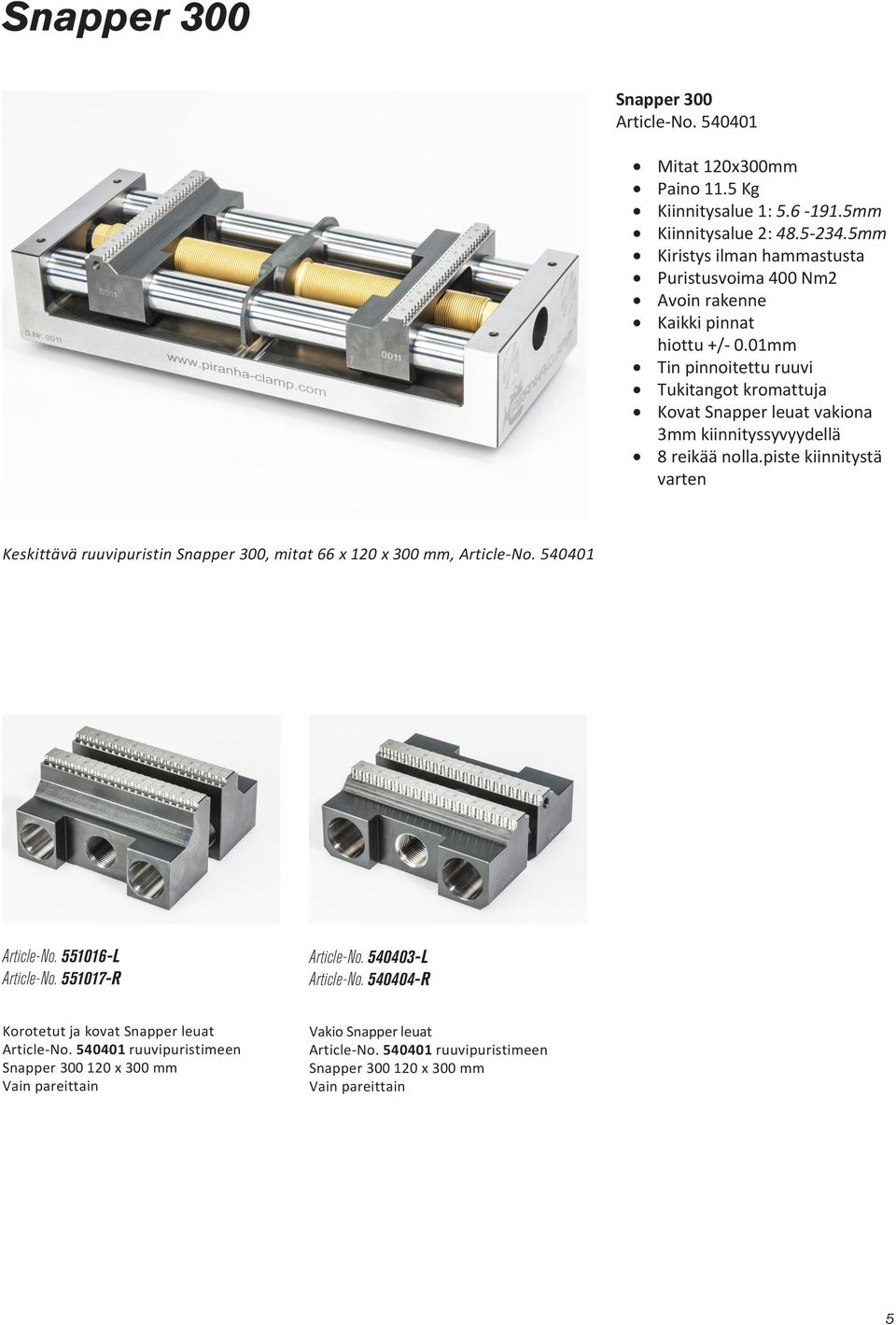

5 Snapper 300 Snapper 300 Article-No Mitat 120x300mm Paino 11.5 Kg Kiinnitysalue 1: mm Kiinnitysalue 2: mm Kiristys ilman hammastusta Puristusvoima 400 Nm2 Avoin rakenne Kaikki pinnat hiottu +/- 0.01mm Tin pinnoitettu ruuvi Tukitangot kromattuja Kovat Snapper leuat vakiona 3mm kiinnityssyvyydellä 8 reikää nolla.piste kiinnitystä varten Keskittävä ruuvipuristin Snapper 300, mitat 66 x 120 x 300 mm, Article-No Article-No L Article-No R Article-No L Article-No R Korotetut ja kovat Snapper leuat Article-No ruuvipuristimeen Snapper x 300 mm Vakio Snapper leuat Article-No ruuvipuristimeen Snapper x 300 mm 5

6 Article-No Mitat 64 x 87 x 170mm Paino 5.05Kg Kiinnitysalue 0-160mm Voima 100Nm² Kaikki pinnat hiottu tarkkuus +/- 0,02 Patentoitu pikavaihtoleukojen kiinnitys mahdollistaa leukojen vaihdon muutamassa sekunnissa. Useita eri leukavaihtoehtoja Avoin rakenne Tin pinnoitettu ruuvi Tukitangot kromattuja Keskittävä ruuvipuristin, Mitat 64 x 87 x 170 mm, Article-No Article-No Mitat 30 x 50 x 98 mm Article-No Mitat 40 x 50 x 98 mm Article-No Mass 50 x 50 x 98 mm Päälileuat, eloksoitu alumiini Article-No ruuvipuristimeen Päälileuat, eloksoitu alumiini Article-No ruuvipuristimeen Päälileuat, eloksoitu alumiini Article-No ruuvipuristimeen 6

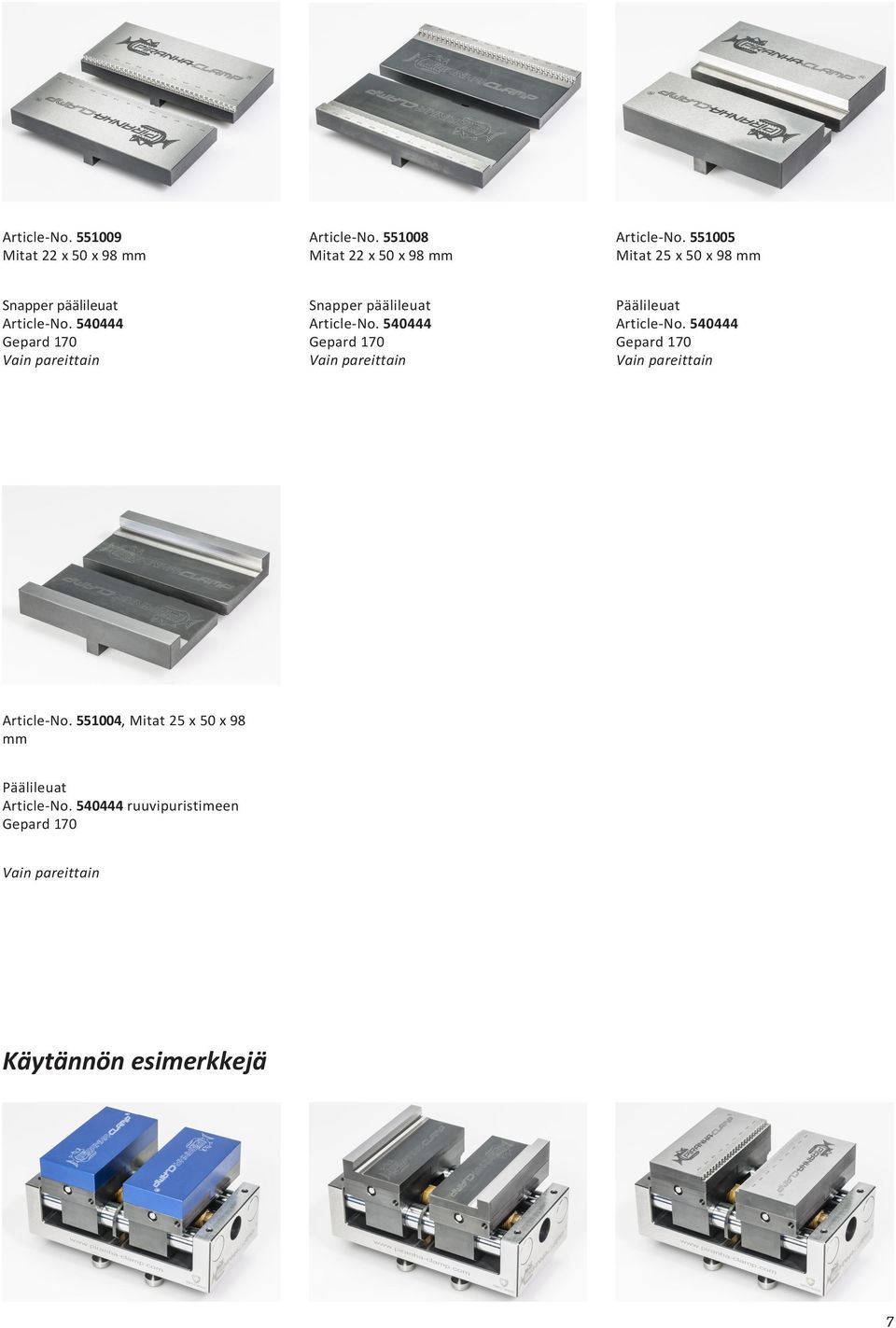

7 Article-No Mitat 22 x 50 x 98 mm Article-No Mitat 22 x 50 x 98 mm Article-No Mitat 25 x 50 x 98 mm Snapper päälileuat Article-No Snapper päälileuat Article-No Päälileuat Article-No Article-No , Mitat 25 x 50 x 98 mm Päälileuat Article-No ruuvipuristimeen Käytännön esimerkkejä 7

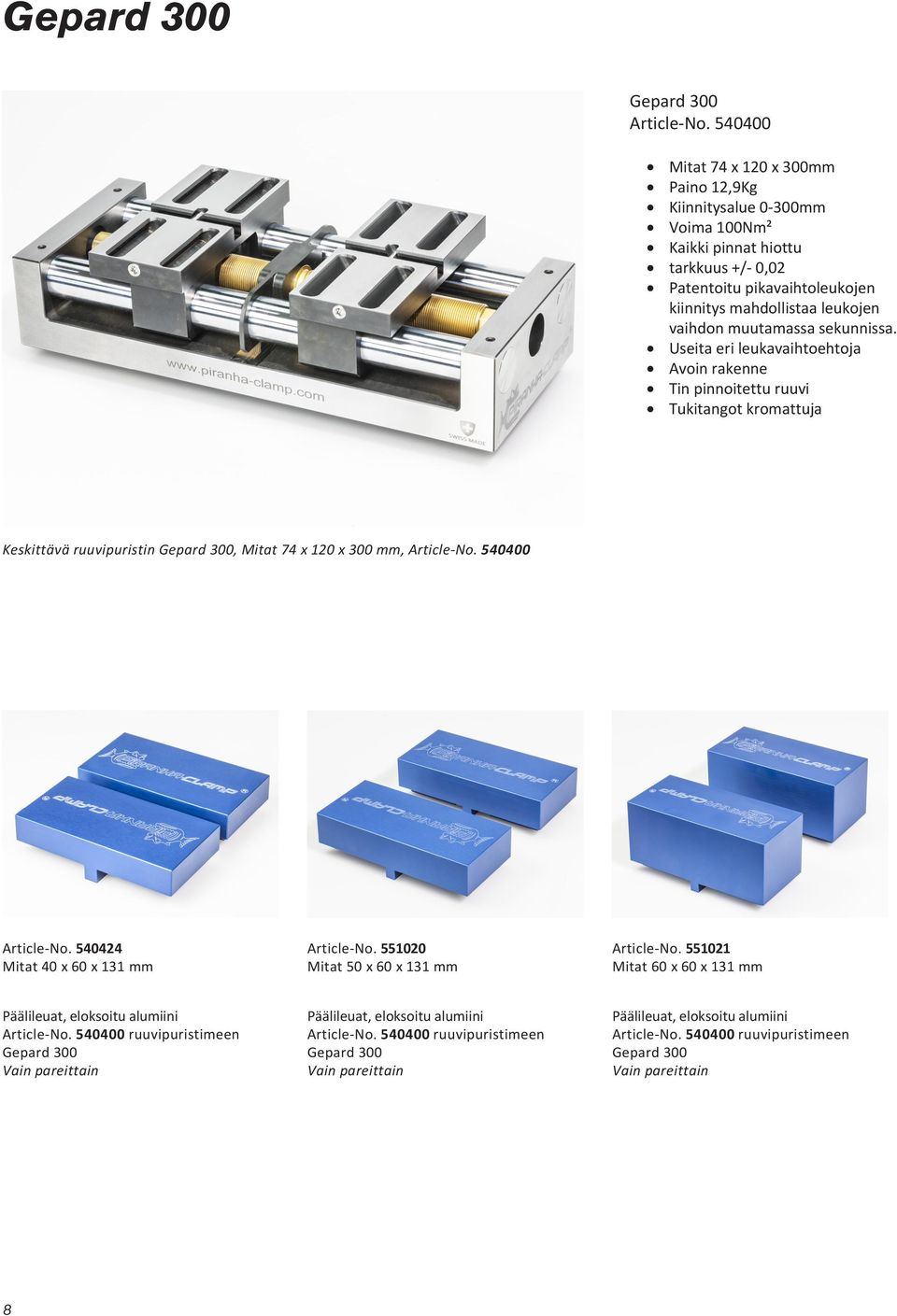

8 Article-No Mitat 74 x 120 x 300mm Paino 12,9Kg Kiinnitysalue 0-300mm Voima 100Nm² Kaikki pinnat hiottu tarkkuus +/- 0,02 Patentoitu pikavaihtoleukojen kiinnitys mahdollistaa leukojen vaihdon muutamassa sekunnissa. Useita eri leukavaihtoehtoja Avoin rakenne Tin pinnoitettu ruuvi Tukitangot kromattuja Keskittävä ruuvipuristin, Mitat 74 x 120 x 300 mm, Article-No Article-No Mitat 40 x 60 x 131 mm Article-No Mitat 50 x 60 x 131 mm Article-No Mitat 60 x 60 x 131 mm Päälileuat, eloksoitu alumiini Päälileuat, eloksoitu alumiini Päälileuat, eloksoitu alumiini 8

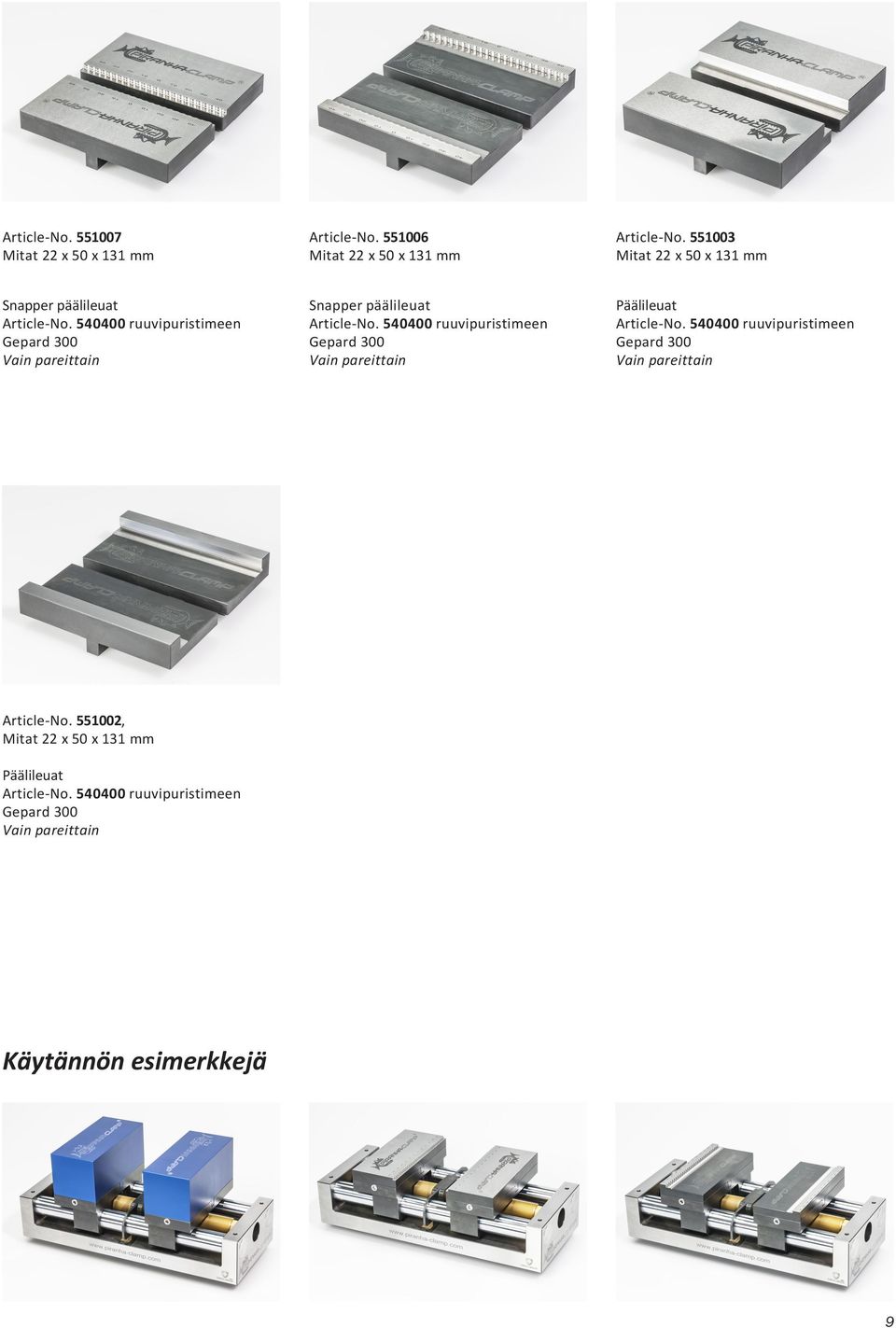

9 Article-No Mitat 22 x 50 x 131 mm Article-No Mitat 22 x 50 x 131 mm Article-No Mitat 22 x 50 x 131 mm Snapper päälileuat Snapper päälileuat Päälileuat Article-No , Mitat 22 x 50 x 131 mm Päälileuat Käytännön esimerkkejä 9

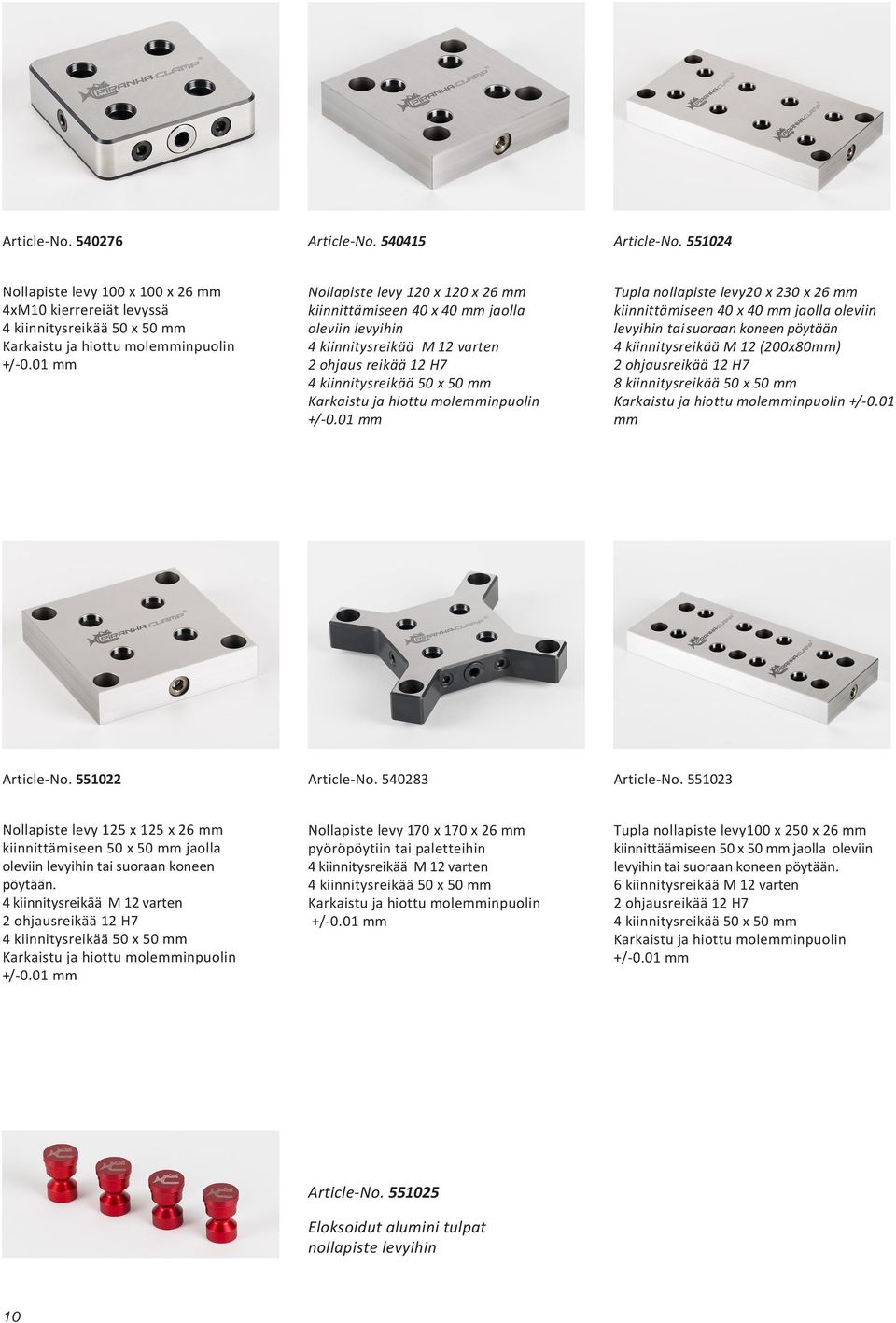

10 Article-No Article-No Article-No Nollapiste levy 100 x 100 x 26 mm 4xM10 kierrereiät levyssä 4 kiinnitysreikää 50 x 50 mm Karkaistu ja hiottu molemminpuolin +/-0.01 mm Nollapiste levy 120 x 120 x 26 mm kiinnittämiseen 40 x 40 mm jaolla oleviin levyihin 4 kiinnitysreikää M 12 varten 2 ohjaus reikää 12 H7 4 kiinnitysreikää 50 x 50 mm Karkaistu ja hiottu molemminpuolin +/-0.01 mm Tupla nollapiste levy20 x 230 x 26 mm kiinnittämiseen 40 x 40 mm jaolla oleviin levyihin tai suoraan koneen pöytään 4 kiinnitysreikää M 12 (200x80mm) 2 ohjausreikää 12 H7 8 kiinnitysreikää 50 x 50 mm Karkaistu ja hiottu molemminpuolin +/-0.01 mm Article-No Article-No Article-No Nollapiste levy 125 x 125 x 26 mm kiinnittämiseen 50 x 50 mm jaolla oleviin levyihin tai suoraan koneen pöytään. 4 kiinnitysreikää M 12 varten 2 ohjausreikää 12 H7 4 kiinnitysreikää 50 x 50 mm Karkaistu ja hiottu molemminpuolin +/-0.01 mm Nollapiste levy 170 x 170 x 26 mm pyöröpöytiin tai paletteihin 4 kiinnitysreikää M 12 varten 4 kiinnitysreikää 50 x 50 mm Karkaistu ja hiottu molemminpuolin +/-0.01 mm Tupla nollapiste levy100 x 250 x 26 mm kiinnittäämiseen 50 x 50 mm jaolla oleviin levyihin tai suoraan koneen pöytään. 6 kiinnitysreikää M 12 varten 2 ohjausreikää 12 H7 4 kiinnitysreikää 50 x 50 mm Karkaistu ja hiottu molemminpuolin +/-0.01 mm Article-No Eloksoidut alumini tulpat nollapiste levyihin 10

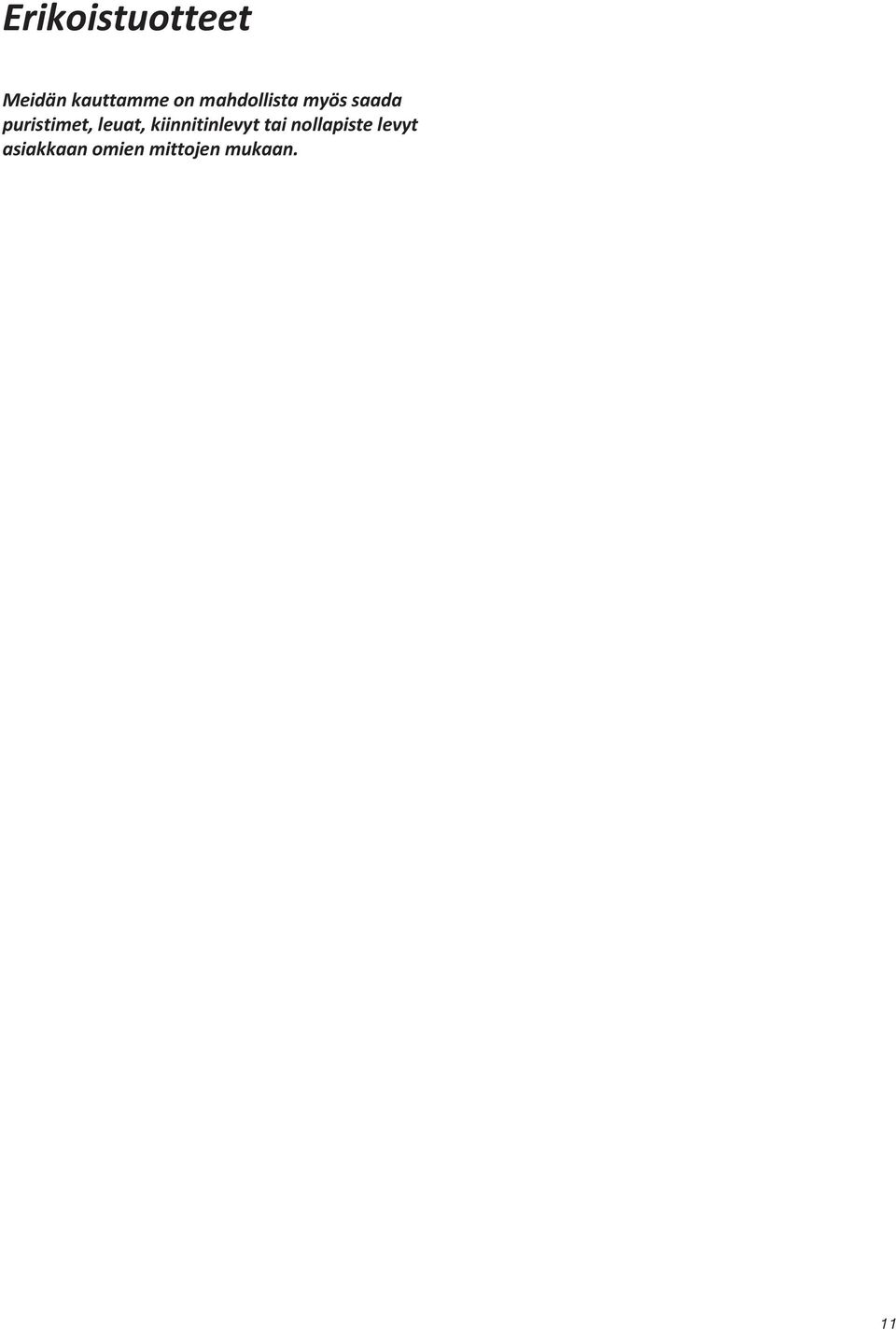

11 Erikoistuotteet Meidän kauttamme on mahdollista myös saada puristimet, leuat, kiinnitinlevyt tai nollapiste levyt asiakkaan omien mittojen mukaan. 11

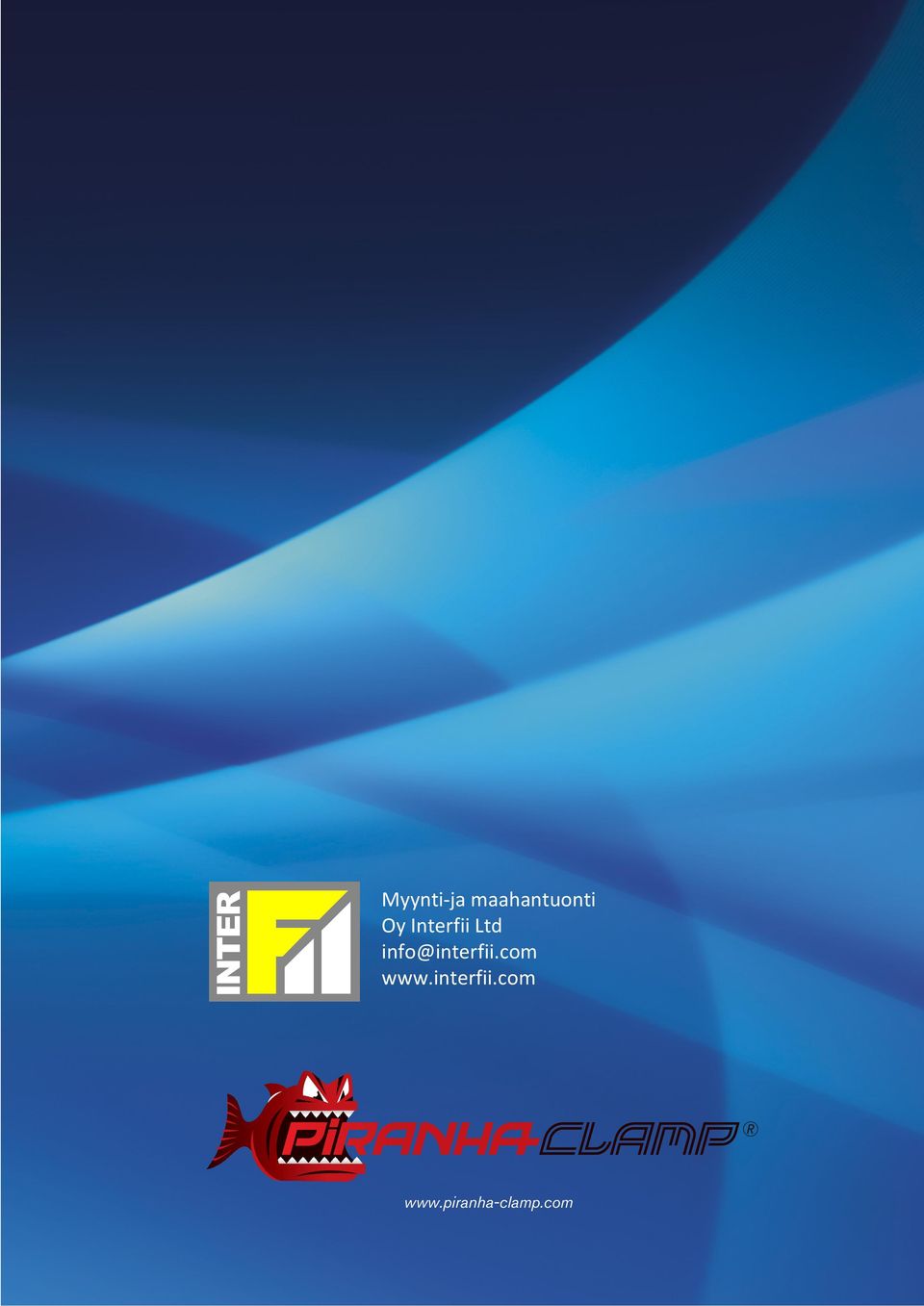

12 Myynti-ja maahantuonti Oy Interfii Ltd
