Autoflow. Käyttöohje SUOMI 9 Rakenne 2 Varaosat 3 Yhdistelmät 5 Suojausluokat 6 Valmistusvuosi 7 WEEE 8

Transkriptio

1 Käyttöohje SUOMI 9 Rakenne 2 Varaosat 3 Yhdistelmät 5 Suojausluokat 6 Valmistusvuosi 7 WEEE 8 Bruksanvisning SVENSKA 14 Konstruktion 2 Reservdelar 3 Kombinationer 5 Skyddsklasser 6 Tillverkningsår 7 WEEE 8 Instructions for use ENGLISH 19 Construction 2 Spare parts 3 Combinations 5 Protection classes 6 Date of manufacture 7 WEEE 8 Autoflow Ref. No Edition C 01/2007

2 2 käyttökytkin brytare kontakt (afbryder) bruksbryter switch Bedienschalter interrupteur de marche interruptor interruttore interruptor schakelaar переключатель punainen merkkivalo röd signallampa rød signallampe rød signallys red signal light rote Signallampe lampe-témoin rouge luz roja indicadora spia rossa luminosa luz vermelha indicador rode signaallamp красный индикатор сигнала BGIA, DE Sankt Augustin, Germany

3 Varaosat - Reservdelar - Reservedele - Reservedeler - Spare parts - Ersatzteile - Pièces de rechange - Recambios - Ricambi - Peças sobressalentes Reserveonderdelen textile PVC Universal puhallin AF 120 vyö ja solki AF PVC-vyö AF tukivyö fläktdel AF 120 bälte och spänne AF PVC bälte AF stödbälte ventilator AF 120 bælte og spænde AF PVC bælte AF støttbælte vifte AF 120 belte og spenne AF PVC belte AF støttbelte blower AF 120 belt and buckle AF PVC belt AF support belt Gebläse AF 120 Gürtel und Schnalle AF PVC Gürtel AF Stützgürtel ventilateur AF 120 ceinture et boucle AF PVC ceinture AF ceinture du support impulsor AF 120 cinturón y hebilla AF PVC cinturón AF cinturón de soporte soffiatrice AF 120 cintura e fibbia AF PVC cintura AF cintura di supporto impulsor AF 120 cinto e fecho AF PVC cinto AF cinto de suporte blazer AF 120 riem en gesp AF PVC riem AF steunriem φυσητήρας AF 120 ζώνη και πόρπη ασφαλείας PVC ζώνη AF ζώνη στήριξης AF 65/120 3 Ni-Cd / /80 angle ,8V/5Ah V / /100 angle hengitysletku akku AF latauslaite AF muuntaja andningsslang batteri AF laddare AF transformator andingsslange batteri AF lader AF transformator pusteslange batteri AF lader AF transformator breathing hose battery AF recharging device AF transformer Standardschlauch Batterie AF Ladegerät AF Transformator tuyau respiratoire batterie AF chargeur AF transformateur manguera respiratoria batería AF cargador AF transformador tubo di respirazione batteria AF caricatore AF transformatore tubo de respiração bateria AF recarregador AF transformador ademslang batterij AF lader AF transformator εύκαµπτος σωλήνας αναπνοής µπαταρία AF συσκευή επαναφόρτισης Tarvikkeet - Tilläggsutrustning - Ekstraudstyr - Tilleggsutstyr - Accessories - Zusatzausstattung - Accessoires - Accesorios - Accessori - Acessórios Accessoires PF 10 P3 R CF 22 A2-P3 R CF 22 B2-P3 R hiukkassuodatin yhdistetty suodatin partikelfilter kombinationsfilter partikelfilter kombinationsfilter partikkelfilter kombinertfilter particle filter combined filter Partikelfilter Kombinationsfilter filtre à particules filtre combiné filtro de partículas filtro combinado filtro per particelle filtro combinato filtro de partículas filtro combinado partikelfilter combinatiefilter Φίλτρο σωµατιδίων Φίλτρο συνδυασµού CF 22 A2B2-P3 R CF 22 A2B2E1-P3 R CF 32 A2B2E2K2-P3 R CF 32 ABEKHg-P3R

4 Promask Sari NR Promask S HM-AF NR Provizor Automask Litehood AM+Litehood kokonaamari Promask sil puolinaamari kasvonsuojus huppu helmask halvmask ansiktsskärm huva helmaske halvmaske ansigtsskærm hætte helmaske halvmaske ansiktskjerm hette full face mask half mask face shield hood Vollmaske Halbmaske Gesichtsschutz Haube masque complet demi-masque écran facial cagoule máscara mascarilla protector facial capucha maschera completa semi-maschera protezione facciale cappuccio máscara total semi-máscara protector facial capuz volgelaatsmasker Μάσκα ολοκλήρου προσώπου halfmasker Μάσκα ηµίσεος προσώπου Sari CR HM-AF Sil Sari Sil gelaatsscherm Ασπίδα προσώπου kap Κουκούλα / / FL1 ML/ FL1 SM FL2 / FL2 AS Flowhood 3 Flowhood 5 Flowhood 25 Procap Procap Weld huppu A/S (antistaattinen) huppu kypärä puhallinkypärä huva A/S (antistatisk) huva hjälm Flowhood 25AS motoriserad hjälm hætte A/S (antistatisk) hætte hjelm motorisered hjelm hette A/S (antistatisk) hette hjelm motorisered hjelm hood A/S (antistatic) hood helmet powered air helmet Haube A/S (antistatisch) Haube Helm Gebläse-Schutzhelm cagoule A/S (antistatique) cagoule casque casque avec ventilation capucha A/S (antistatico) capucha casco casco motorizado cappuccio A/S (antistatico) cappuccio elmetto elmetto per ventilatore capuz A/S (antistatico) capuz capacete capacete motorizado kap A/S (antistatic) kap kap helm met ventilator κουκούλα A/S (αντιστατικό) κουκούλα κράνος κράνος αέρα ροής / Weld-AF 1,7/10 / AFTC Albatross 300 Albatross 430 Face-AF hitsaussuojus (päänkehysmalli) (kypärään) kasvonsuojus svetsskärm (huvudband) (till hjälm) ansiktsskärm svejseskærm (hovedbånd) (til hjelm) ansigtsskærm svejseskjerm (hovedbøyle) (for hjelm) ansiktskjerm welding shield (headband) (for helmet) face shield Schweißerschutz (Kreuzverband) (für Helm) Gesichtsschutz cagoule de soudage (serre-tête) (pour casque) écran facial protección para soldar (armazón de cabeza) (para casco) protector facial protezione saldatura (supporto testa) (per elmetto) protezione facciale protector para soldagem (armação para a cabeça (para capacete) protector facial laskap (hoofdstel) (voor helm) gelaatsscherm Ασπίδα συγκόλλησης (ιµάντας κεφαλής) (για κράνος) Ασπίδα προσώπου

5 ( batteries) monilaturi AF suojapussi/suihkusuojus Suihkusuojus Kantokassi valjaat PF AF CF Pro2000 multiladdare påse/dusch CF+GF dusch Pro2000 kasse sele multilader AF pose/bruse CF+GF bruse Pro2000 taske seletøj multilader AF pose/dusj CF+GF dusj Pro2000 taske seletøy multi-recharger AF cover/shower CF+GF shower Pro2000 bag harness Mehrladegerät AF Duschbezug CF+GF Dusch Pro2000 Tragetasche westenartiger Stützgürtel multichargeur AF housse/douche CF+GF douche Pro2000 sac harnais de support multicargador AF funda/ducha CF+GF ducha Pro2000 bolsa arneses de hombro multicaricatore AF sacco/doccia CF+GF doccia Pro2000 borsa cintura di supporto a tracolla multi-recarregador saco/duche CF+GF duche Pro2000 bolsa cinto de suporte multilader AF zak/douche CF+GF douche Pro2000 tas schouderriem συσκευή επαναφόρτισης ιµάντες πρόσδεσης Yhdistelmät / Kombinationer / Combinations Puhallinyksikkö Fläktenhet Blower unit Autoflow 120 Sari Promask & Kasvo-osa & Ansiktsdel & Facepiece & Filter PF 10P R CF 22AP R Autoflow 65/120 HM-AF Automask Flowhood 1 AM Litehood Flowhood 2 Procap Flowhood 2 AS Procap Weld Flowhood 3 Provizor Flowhood 5 Flowhood 25 Flowhood 25 AS Sari Promask HM-AF Welding shield AF Welding shield AFTC Face shield AF Albatross 300 Welding shield Albatross 430 Welding shield PF 10P R CF 22AP R CF 22BP R CF 22ABP R CF 22ABEP R CF 32ABEKP R CF 32ABEKHgP R PF 10P R CF 22AP R CF 22BP R CF 22ABP R CF 22ABEP R CF 32ABEKP R PF 10P R CF 22AP R PF 10P R CF 22AP R CF 22BP R CF 22ABP R CF 22ABEP R CF 32ABEKP R CF 32ABEKHgP R

6 Autoflow (EN / EN 12942) Suojausluokat - Skyddsklasser - Beskyttelsesklasser - Beskyttelsesklasser - Protection classes - Schutzklasse - Catégories de protection - Categorías de protección - Classi di protezione - Classes de protecção - Beschermingsklassen - Κατηγορίες προστασίας 6 Autoflow 120 Suodatin Filter Filter Filter Filter Filter Filtre Filtro Filtro Filtro Filter Φίλτρο Kokonaamari Helmask Helmaske Helmaske Full face mask Vollmaske Masque complet Máscara Maschera completa Máscara total Volgelaatsmasker Μάσκα ολοκλήρου προσώπου - Sari - Promask Puolinaamari Halvmask Halvmaske Halvmaske Half mask Halbmaske Demi-masque Mascarilla Semi-maschera Semi-máscara Halfmasker Μάσκα ηµίσεος προσώπου Kasvonsuojus Ansiktsskärm Ansigtsskærm Ansiktskjerm Face shield Gesichtsschutz Écran facial Protector facial Prot. facciale Protector facial Gelaatsscherm Ασπίδα προσώπου Kypärä Hjälm Hjelm Hjelm Helmet Helm Casque Casco Elmetto Capacete Helm Κράνος - HM-AF - Automask - Provizor - Procap - Procap Weld Kasvonsuojus Ansiktsskärm Ansigtsskærm Ansiktskjerm Face shield Gesichtsschutz Écran facial Protector facial Protezione facciale Protector facial Gelaatsscherm Ασπίδα προσώπου Huppu Huva Hætte Hette Hood Haube Cagoule Capucha Cappuccio Capuz Kap Κουκούλα - AM Litehood - Flowhood 2 - Flowhood 2 AS - Flowhood 25 - Flowhood 25 AS Huppu Huva Hætte Hette Hood Haube Cagoule Capucha Cappuccio Capuz Kap Κουκούλα Hitsaussuojus Svetsskärm Svejseskærm Svejseskjerm Welding shield Schweißerschutz Cagoule soudage Prot. para soldar Prot. saldatura Prot. soldagem Laskap Ασπίδα συγκόλλησης - Flowhood 1 - Flowhood 3 - Flowhood 5 Hitsaussuojus Svetsskärm Svejseskærm Svejseskjerm Welding shield Schweißerschutz Cagoule soudage Prot. para soldar Prot. saldatura Prot. soldagem Laskap Ασπίδα συγκόλλησης Kasvonsuojus Ansiktsskärm Ansigtsskærm Ansiktskjerm Face shield Gesichtsschutz Écran facial Protector facial Prot. facciale Protector facial Gelaatsscherm Ασπίδα προσώπου - AF ja AFTC - Albatross Albatross 430 PF 10 P R TM3PSL TM2PSL TH2PSL TH3PSL TH2PSL TH1PSL CF22 A P R TM3A2 PSL TM2A2 PSL TH2A2 PSL TH3A2 PSL TH2A2PSL TH1A2PSL CF22 B P R TM2B2 PSL TH2B2 PSL TH3B2 PSL TH2B2PSL TH1B2PSL CF22 AB P R TM2A1B2 PSL TH2A1B2 PSL TH3A1B2 PSL TH2A1B2PSL TH1A1B2PSL CF22 ABE P R TM2A1B2E1 PSL TH2A1B2E1 PSL TH3A1B2E1 PSL TH2A1B2E1PSL TH1A1B2E1PSL CF32ABEKP R TM2A1B2E2K2PSL TH2A1B2E2K2PSL TH3A1B2E2K2PSL TH2A1B2E2K2PSL TH1A1B2E2K2PSL CF32ABEKHgPR TM2A2B2E2K2HgPSL TH2A2B2E2K2HgPSL TH3A2B2E2K2HgPSL TH2A2B2E2K2HgPSL AF Autoflow 65/120 - Sari - HM-AF - Promask PF 10 P R TM3PSL TM2PSL CF22 A P R TM3A2 PSL TM2A2 PSL CF22 B P R TM2B2 PSL CF22 AB P R TM2A1B2 PSL CF22 ABE P R TM2A1B2E1 PSL CF32ABEKP R TM2A1B2E2K2PSL CF32ABEKHgPR TM2A2B2E2K2HgPSL

7 Valmistusvuosi / Tillverkningsår / Date of manufacture / Έτος κατασκευής suomi Puhaltimen valmistusvuosi mainitaan tarrassa akkutilan sisäpinnalla (eränumero/vuosi). Akun valmistusvuosi on tarrassa akun päällä (sarjanumeron kaksi viimeistä numeroa). svenska Fläktdelens tillverkningsår finns på klistermärket på fläktdelens inre och yttre ytor (de två första siffrorna). Batteriets tillverkningsår och vecka finns på klistermärket på batteriet. dansk Blæserens fremstillingsår står på etiketten på ventilatorens inder-og yderside (de to første cifre). Batteriets fremstillingsår og uge står på etiketten på batteriet. norsk Tilvirkningsår for vifteapparatet står på etikettene på viftens inner- og ytterflater (de to første sifrene). Batteriets tilvirkningsår og -uke finnes opp på etiketten på batteriet. English For the manufacturing year of the blower, see the tag inside of the battery housing (batch number/year). For the manufacturing year of the battery, see the tag on the battery (two last digits of the series number). Deutsch Herstellungsjahr Gebläse, siehe Aufkleber innerhalb von Batterieraum des Gebläsegeräts (Losnummer/Jahr). Herstellungsjahr Batterie, siehe Batterieaufkleber (zwei letzte Zahlen der aufgedruckten Nummer). français L année de fabrication du ventilateur, voir l étiquette sur les surfaces extérieur et intérieur du ventilateur (deux premiers numéros). L année et semaine de fabrication de la batterie, voir l étiquette sur la batterie. español El año de fabricación del impulsor se indica en la etiqueta por el exterior e interior del impulsor (dos primeros dígitos). El año y la semana de fabricación de la batería se indican en la etiqueta situada encima de ella. italiano L'anno di fabbricazione della soffiatrice è indicato nelle targhette applicate sulle superfici interne ed esterne della soffiatrice (due primi numeri). L'anno e la settimana di fabbricazione della batteria si trova sulla targhetta applicata su questa. português O ano de fabrico do aparelho impulsor está indicado nas etiquetas existentes nas superfícies interiores e exteriores (primeiros dois dígitos). O ano e a semana de fabrico da bateria é mencionado na etiqueta sobre a bateria. nederlands Het fabricagejaar van de blazer wordt vermeld op de stickers in en op de blazer (de twee eerste cijfers).het jaar en het weeknummer van de fabricage van de batterij staan op de sticker op de batterij. Ελληνικά Για το έτος κατασκευής της µονάδας φυσητήρα, ανατρέξτε στις ετικέτες στο εξωτερικό και το εσωτερικό του φυσητήρα (τα δύο πρώτα ψηφία). Για το έτος και τη βδοµάδα κατασκευής της µπαταρίας, ανατρέξτε στην ετικέτα της µπαταρίας ºC Symbols / Σύµβολα suomi Katso käyttöohjetta! Valmistajan suosittelemat varastointiolot (lämpötila ja kosteus). svenska Se bruksanvisningen! Rekommenderade lagringsförhållanden (temperatur och fuktighet). dansk Se brugsanvisningen! Opbevaringsforhold, der anbefales af fabrikanten (temperatur og fugtighed). norsk Se i bruksanvisningen! Produsentens anbefalte lagringsforhold (temperatur og fuktighet). english See Instructions for Use! Recommended storage conditions (temperature and humidity). deutsch Siehe Vom Hersteller empfohlene Lagerbedingungen (Temperatur und Gebrauchsanleitung! Luftfeuchtigkeit). français Voir instructions Recommandations de stockage du fabricant (température et d utilisation! humidité). español Ver instrucciones para el Condiciones de almacenamiento recomendadas por el fabricante uso! (temperatura y humedad). italiano Vedi le istruzioni per l uso! Condizioni d immagazzinamento raccomandate dal produttore (temperatura e umidità). português Ver as instruções de Condições de armazenamento recomendadas pelo fabricante utilização! (temperatura e humidade). nederlands Raadpleeg de Door fabrikant aanbevolen opslagcondities (temperatuur en gebruiksaanwijzing! vochtigheid). Ελληνικά Αναφερθείτε στις Οδηγίες Συνιστώµενες συνθήκες αποθήκευσης (θερµοκρασία και υγρασία). Χρήσης! -10 ºC < 75 %

8 8 suomi svenska dansk norsk English Deutsch français español Italian português nederlands Ελληνικά WEEE (Directive 2002/96/EC) Sähkö- ja eletkroniikkalaitteita ei saa hävittää normaalin yhdyskuntajätteen mukana vaan ne on toimitettava erilliskeräykseen. Keräyspisteistä saa tietoa paikallisilta viranomaisilta tai laitteen myyjältä. Keräyksen tarkoitus on kierrättää materiaaleja ja ehkäistä ympäristöhaittoja. Elektriska och elektroniska produkter får inte kasseras med normalt hushållsavfall utan måste levereras till en uppsamlingsanläggning. Kontakta lokala myndigheter eller apparatens säljare för information om uppsamlingsplatser. Uppsamlingens syfte är att återvinna olika material och förhindra miljöförstöring. Elektriske og elektroniske produkter får ikke kasseres med kommunale affald uden skal føres til en indsamlingsfacilitet. Information om indsamlisgspladser via de lokale myndigheder eller apparatets forhandler. Indsamling er med til at genanvende materialer og forhindre skadevirkninger på miljøet. Elektriske og elektroniske produkter får ikke kasseres med kommunalt avfal, de skal deponeres i atskilte innsamling. Informasjon om innsamlingsplasser via locale myndigheter eller apparatets forhandler. Innsamlingen bidrar til å gjenvinne materiale og forhindre negative konsekvenser for miljøet. Electrical and electronic products must not be disposed of via municipal waste stream, they should be delivered to collection facilities. Information on collection facilities is given by the local authorities or importer s representative. Correct disposal will contribute to recycling of materials and prevent negative consequences for the environment. Elektro- und Elektronikgeräte dürfen nicht mit dem normalen Haushaltsabfall entsorgt werden, sondern müssen an einem ausgewiesenen Sammelpunkt abgegeben werden. Auskünfte über die Sammelpunkte erteilen die örtlichen Behörden oder der Verkäufer des Geräts. Zweck der ordnungsgemäßen Entsorgung ist es, die Verwertung der Stoffe zu fördern und Umweltschäden zu vermeiden. Les appareils électriques et électoniques ne doivent pas être jetés avec les autres déchets mais doivent être déposés à un point de collecte désigné pour le recyclage des DEEE. Pour plus d informations sur les points de recyclage de vos déchets d équipements électroniques, veuillez contacter le service de recyclage de votre mairie ou le vendeur où vous avez acheté le prooduit en premier lieu. Le ramassage et le recyclage de vos déchets d équipement permet de préserver l environnement. Los aparatos eléctricos o electrónicos no se deben desechar junto con el resto de residuos municipales, sino que deben remitirse a instalaciones determinadas. Las autoridades locales o un representante del importador puede facilitarle información sobre estas instalaciones. La eliminación correcta de estos residuos contribuye al reciclaje de materiales y evita daños medioambientales. I componenti elettrici ed elettronici non possono essere smaltiti come rifiuti solidi comuni, bensì devono essere consegnati ai centri di raccolta specifici, appositamente designati per lo smaltimento di questo tipo di scarti. I dati su questi centri di raccolta possono essere richiesti alle autorità locali o al rappresentante dell'importatore. Il corretto smaltimento contribuisce al riciclaggio dei materiali e previene le conseguenze negative per l'ambiente. Os produtos eléctricos e electrónicos não devem ser misturados e eliminados em conjunto com os resíduos domésticos, mas entregues em instalações especiais de recolha e eliminação de resíduos. Para localização destas instalações, consultar o seu município ou os serviços municipalizados da sua área de residência ou o representante do fabricante do equipamento. A eliminação correcta e responsável dos resíduos contribui para a correcta reciclagem dos materiais e para a prevenção dos riscos ambientais. Elektrische en elektronische apparatuur mag niet bij het normale huisvuil worden gedeponeerd, maar moet worden ingeleverd bij een speciaal inzamelpunt. Informatie over de inzamelpunten zijn verkrijgbaar bij de plaatselijke autoriteiten of bij de verkoper van het apparaat. De inzameling is bedoeld om hergebruik van materialen te bevorderen en schade voor het milieu te voorkomen. Τα ηλεκτρικά και ηλεκτρονικά προϊόντα δεν πρέπει να απορρίπτονται στο δηµοτικό δίκτυο απορριµµάτων, αλλά πρέπει να µεταφέρονται σε εγκαταστάσεις αποκοµιδής. Πληροφορίες για εγκαταστάσεις αποκοµιδής παρέχονται από τις τοπικές αρχές ή τον αντιπρόσωπο του εισαγωγέα. Η σωστή απόρριψη θα συµβάλλει στην ανακύκλωση των υλικών και την πρόληψη των αρνητικών επιπτώσεων στο περιβάλλον.

9 9 Puhallinyksikkö Autoflow SUOMI Autoflow Autoflow 65/ Yleistä o Autoflow on hengityksensuojainjärjestelmä, jonka avulla käyttäjä saa puhdasta suodatettua ilmaa terveydelle vaarallisessa ympäristössä. o Puhallinlaite käsittää vyössä kannettavan akkukäyttöisen puhaltimen ja kaksi suodatinta. o Hengitysilma imetään puhaltimeen kiinnitettyjen sodattimien läpi ja johdetaan elektroniikan ohjaamana hengitysletkun kautta kasvo-osaan. 2. Käyttörajoitukset 2.1 Suodatinsuojaimia ei tule käyttää, mikäli ympäristöolosuhteet ovat tuntemattomia. Epävarmoissa tapauksissa tulee käyttää eristäviä hengityksensuojaimia, jotka toimivat ympäristön ilmasta riippumatta. 2.2 Suodatinsuojaimia ei tule käyttää ahtaissa tiloissa (esim. säiliöt, tunnelit), joissa voi esiintyä happivajausta tai raskaita happea syrjäyttäviä aineita (esim. hiilidioksidi). 2.3 Suodatinsuojaimia saa käyttää vain, mikäli epäpuhdas ilma sisältää tilavuus-% happea. 2.4 Kaasunsuodattimet eivät suojaa hiukkasilta. Vastaavasti hiukkassuodattimet eivät suojaa kaasuja eivätkä höyryjä vastaan. Epäselvissä tapauksissa tulee käyttää yhdistettyä suodatinta. 2.5 Normaalit suodatinsuojaimet eivät suojaa tiettyjä kaasuja vastaan, kuten CO (häkä), CO 2 (hiilidioksidi) ja N 2 (typpi). 2.6 Hiukkassuodattimia saa käyttää vain kertakäyttöisesti radioaktiivisia aineita ja mikro-organismeja (virukset, bakteerit, homesienet) vastaan. 2.7 Riittävää suojausta ei todennäköisesti saavuteta, jos parta, hiukset, silmälasinsangat tai vaatetus ovat kasvojen ja tiivistereunuksen välissä. 2.8 Käytettäessä hengityksensuojainta räjähdysvaarallisissa tiloissa on huomioitava niitä koskevat määräykset. 2.9 Suojainta käytettäessä tulee puhaltimen olla käynnissä. Jos puhallin kytkeytyy pois päältä, suojain ei toimi hengityksensuojaimena, ja hiilidioksidia saattaa muodostua voimakkaasti. Tämä on poikkeustila Hyvin voimakastempoisessa työssä saattaa paine kasvo-osassa muuttua negatiiviseksi (alipaine) sisäänhengityksen huippukohdissa Suositellut käyttöolosuhteet: -10 C C, suhteellinen kosteus (RH) alle 75 %.

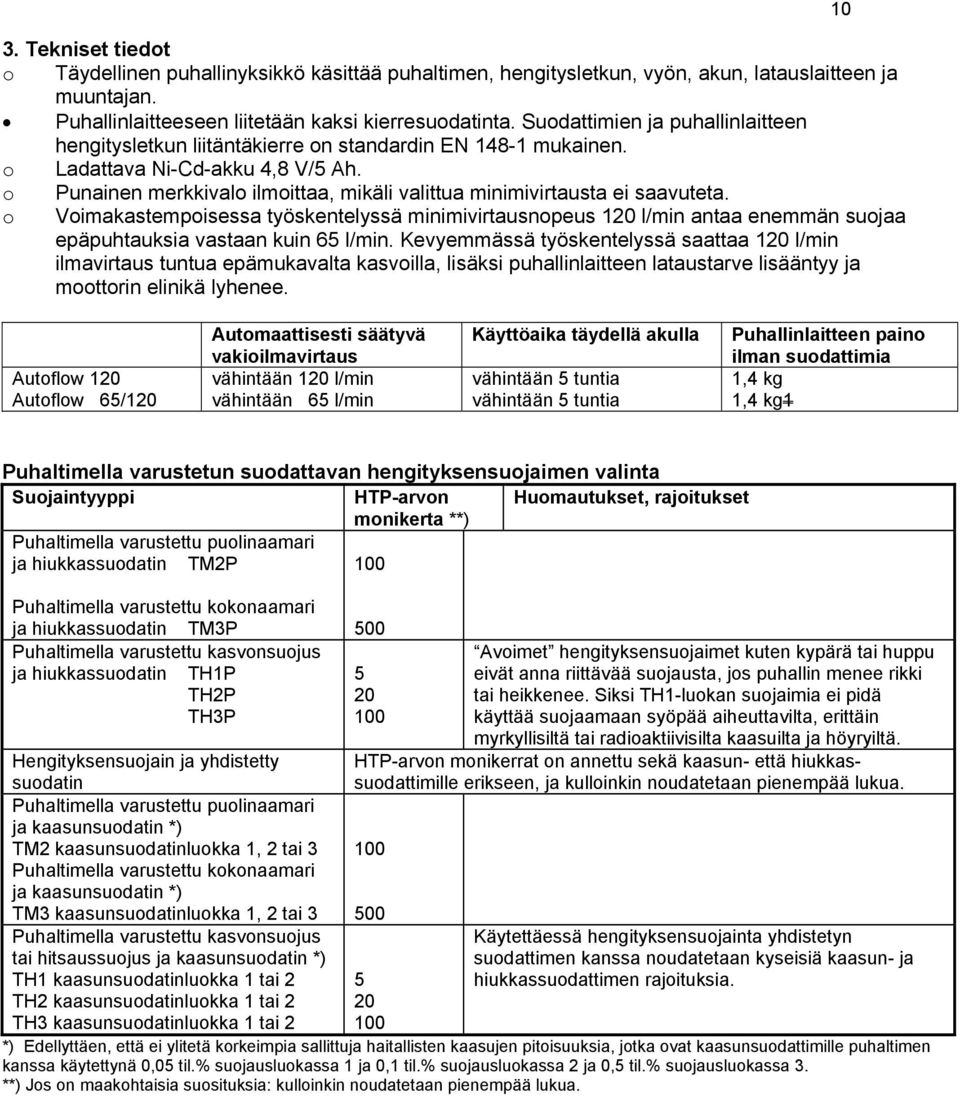

10 3. Tekniset tiedot o Täydellinen puhallinyksikkö käsittää puhaltimen, hengitysletkun, vyön, akun, latauslaitteen ja muuntajan. Puhallinlaitteeseen liitetään kaksi kierresuodatinta. Suodattimien ja puhallinlaitteen hengitysletkun liitäntäkierre on standardin EN mukainen. o Ladattava Ni-Cd-akku 4,8 V/5 Ah. o Punainen merkkivalo ilmoittaa, mikäli valittua minimivirtausta ei saavuteta. o Voimakastempoisessa työskentelyssä minimivirtausnopeus 120 l/min antaa enemmän suojaa epäpuhtauksia vastaan kuin 65 l/min. Kevyemmässä työskentelyssä saattaa 120 l/min ilmavirtaus tuntua epämukavalta kasvoilla, lisäksi puhallinlaitteen lataustarve lisääntyy ja moottorin elinikä lyhenee. 10 Autoflow 120 Autoflow 65/120 Automaattisesti säätyvä vakioilmavirtaus vähintään 120 l/min vähintään 65 l/min Käyttöaika täydellä akulla vähintään 5 tuntia vähintään 5 tuntia Puhallinlaitteen paino ilman suodattimia 1,4 kg 1,4 kg1 Puhaltimella varustetun suodattavan hengityksensuojaimen valinta Suojaintyyppi HTP-arvon Huomautukset, rajoitukset monikerta **) Puhaltimella varustettu puolinaamari ja hiukkassuodatin TM2P 100 Puhaltimella varustettu kokonaamari ja hiukkassuodatin TM3P Puhaltimella varustettu kasvonsuojus ja hiukkassuodatin TH1P TH2P TH3P Avoimet hengityksensuojaimet kuten kypärä tai huppu eivät anna riittävää suojausta, jos puhallin menee rikki tai heikkenee. Siksi TH1-luokan suojaimia ei pidä käyttää suojaamaan syöpää aiheuttavilta, erittäin myrkyllisiltä tai radioaktiivisilta kaasuilta ja höyryiltä. Hengityksensuojain ja yhdistetty suodatin HTP-arvon monikerrat on annettu sekä kaasun- että hiukkassuodattimille erikseen, ja kulloinkin noudatetaan pienempää lukua. Puhaltimella varustettu puolinaamari ja kaasunsuodatin *) TM2 kaasunsuodatinluokka 1, 2 tai Puhaltimella varustettu kokonaamari ja kaasunsuodatin *) TM3 kaasunsuodatinluokka 1, 2 tai Puhaltimella varustettu kasvonsuojus tai hitsaussuojus ja kaasunsuodatin *) TH1 kaasunsuodatinluokka 1 tai 2 5 Käytettäessä hengityksensuojainta yhdistetyn suodattimen kanssa noudatetaan kyseisiä kaasun- ja hiukkassuodattimen rajoituksia. TH2 kaasunsuodatinluokka 1 tai 2 TH3 kaasunsuodatinluokka 1 tai *) Edellyttäen, että ei ylitetä korkeimpia sallittuja haitallisten kaasujen pitoisuuksia, jotka ovat kaasunsuodattimille puhaltimen kanssa käytettynä 0,05 til.% suojausluokassa 1 ja 0,1 til.% suojausluokassa 2 ja 0,5 til.% suojausluokassa 3. **) Jos on maakohtaisia suosituksia: kulloinkin noudatetaan pienempää lukua.

11 11 4. Akku Yleistä o Lataa akku ennen käyttöä. Tyhjän akun latausaika on noin 14 tuntia. Ladattavan akun lämpötilan tulee olla +10 C C ennen latausta. o Akku tulee ladata noin +20 C:n huoneenlämmössä, kuivassa, pölyttömässä ja auringolta suojatussa paikassa. o Käytä aina laitteen omaa akkua, latauslaitetta ja muuntajaa (toimitetaan puhallinlaitteen mukana). o Akku voidaan ladata myös osittain. Yhden tunnin latauksella akku toimii 2 4 tuntia. Akun toiminta-ajan pituus riipuu mm. kuormituksesta. Huom! o Liian kylmässä tai kuumassa ympäristössä latauslaite siirtyy ylläpitolataukseen, jolloin akku ei lataudu. o Uusien tai pitkään käyttämättöminä olleiden akkujen epävakaa käyttäytyminen latauksen aikana voi katkaista latauksen. Tarkkaile latauslaitteen merkkivaloja parilla ensimmäisellä kerralla ja käynnistä lataus tarvittaessa useita kertoja uudelleen. o Älä lataa akkua räjähdysvaarallisessa ympäristössä! o Käytöstä poistetut akut ovat ongelmajätettä. Hävitä ne kulloinkin voimassaolevien jätteenkäsittelysäännösten mukaisesti. Lataaminen Kytke muuntaja sähköverkkoon V/ 50 Hz) ja latauslaitteeseen. Tällöin syttyvät latauslaitteen molemmat punaiset merkkivalot. Vasen sammuu noin 5 sekunnin kuluttua ja oikea jää palamaan. Kytke ladattava akku latauslaitteeseen: vasen merkkivalo syttyy uudelleen. Molemmat merkkivalot palavat, kunnes akku on täysin latautunut. Tarvittava aika riippuu akun varaustilasta. Kun akku on täysin latautunut, oikeanpuoleinen merkkivalo sammuu ja vasen jää palamaan (ylläpitolataustila). 5. Käyttöönotto Ennen käyttöä Lue kasvo-osan ja suodattimen käyttöohje. Käytettävä aina 2 saman tyypin ja luokan suodatinta samanaikaisesti. Työnnä ladattu akku puhallinlaitteeseen ja varmista, että akku lukittuu kiinni. Tarkista kasvo-osan ja puhallinlaitteen kunto ja eheys että suodattimet ovat ehjät ja tiukasti kiinni puhallinlaitteessa. Ravista suodatinta varmistaaksesi, ettei sen osia/sisältö ole irronnut. Suodatin on vaihdettava, jos se on altistunut voimakkaalle puristukselle tai iskulle. Se on voinut vioittua. että hengitysletku on tiukasti kiinni puhallinlaitteessa ja kasvo-osassa ilmavirtauksen riittävyys seuraavasti: - Tarkistus suoritetaan käyttövalmiilla suojaimella (kasvo-osa kiinnitettynä puhallinlaitteeseen) siten, että suojain ei ole puettuna päälle. - Käynnistä puhallin. - Ilmavirtaus on riittävä, jos puhallinlaitteen punainen merkkivalo sammuu heti käynnistyksen jälkeen.

12 12 Pue puhallinlaite. Käytä laitetta siten, että voit tarkistaa punaisen merkkivalon käytön aikana. Kasvoosien pukemisohjeet löytyvät kunkin kasvo-osan käyttöohjeesta. o Käytön aikana puhaltimen punainen merkkivalo ei pala jatkuvasti mutta saattaa vilkkua hengityksen tahdissa. Syynä voi olla liian suuri suodattimen virtausvastus (suodattimet alkavat tukkeutua). Pitkäaikainen käyttö raskaalla kuormituksella lyhentää moottorin elinikää. Jos punainen merkkivalo palaa jatkuvasti, on vaihdettava suodattimet. Valon jatkuva palaminen ilmoittaa, että valittua minimivirtausta (65 tai 120 l/min) ei saavuteta. Syynä voi olla suodattimien tukkeutuminen tai hengitysletkun kuristuminen. Käytön jälkeen Pysäytä puhallinlaite. Riisu suojain ja tarvittaessa huolla puhallinlaite sekä lataa akku. Säilytä akku aina latauksessa. Akku säilytetään ylläpitolatauksessa jatkuvasti. Latauslaitteessa on automaattinen ylilataussuoja. Huolehdi, ettei akku tule oikosuljetuksi (akun tai latauslalitteen positiivinen ja negatiivinen napa eivät saa koskettaa toisiaan), vaurioidu mekaanisesti tai joudu kosketuksiin veden kanssa. 6. Huolto ja säilytys Puhallinlaite tulee huollattaa vähintään kerran vuodessa Scottin valtuuttamassa huoltokeskuksessa ( Säilytä suojattuna suoralta auringonvalolta, -10 C C ja suhteellinen kosteus (RH) alle 75 % (suljetut suodattimet RH enintään 95 %). Puhdista kostealla liinalla tai sienellä. Puhdista myös käyttökytkimen liukupinta. Säännöllinen puhdistus pidentää kytkimen elinikää ja parantaa käyttövarmuutta. Alä käytä liuottimia (esim. asetoni, tärpätti) tai kuumaa vettä puhdistuksessa. Paineilman ja paineveden käyttö on kielletty. Jos ilmenee kontaktivaikeuksia, puhdista akun navat ja puhallinlaitteen kosketusjouset esim. teräsvillalla. Vaihda loppuun käytetyt suodattimet uusiin. Vaihda aina kaikki suodattimet samanaikaisesti. Tarkista hengitysletkun kunto ja vaihda rikkoutunut uuteen. Muut osat tarpeen mukaan. Käytä vain alkuperäisiä varaosia. Kasvo-osien huolto-ohjeet löytyvät kunkin suojaimen käyttöohjeesta. Huom! o Tukkeutuneet suodattimet kuormittavat puhallinlaitteen moottoria ja lyhentävät sen elinikää. o Ikääntyessään akun kapasiteetti alenee. Akun säilyttäminen liian lämpimässä paikassa nopeuttaa ikääntymistä.

13 Vianhaku Puhallinlaite Vika Syy Toimenpide Puhallin ei käynnisty. Akku on lataamaton. (Akut toimitetaan lataamattomina.) 13 Lataa akku. Tarkista että latauslaite toimii käyttöohjeessa mainitulla tavalla. Puhallinlaite toimii hyvin mutta lyhyen ajan kerrallaan. Puhallinlaite toimii ainoastaan lyhyen ajan. Puhallinlaite pysähtyy tärähdyksestä. Puhallinlaite toimii, mutta punainen merkkivalo palaa jatkuvasti, kun kasvo-osa ei ole puettuna päälle. Latauslaite Latauslaitteen merkkivalot eivät syty. Virran kytkemisen jälkeen kumpikin merkkivalo jää palamaan jatkuvasti, vaikka akkua ei ole kytketty lataukseen. Vain oikeanpuoleinen merkkivalo palaa akun kytkemisen jälkeen. Oikeanpuoleinen merkkivalo sammuu liian aikaisin (akku ei lataudu täysin). Viallinen akku. (Akun napajännitteen tulisi pysyä yli 4,8 V mitattuna 10 minuutin kuluttua siitä, kun akku on ollut latauksessa muutamia tunteja.) Akku on lataamaton. On normaalia, että ikääntyessään akun kapasiteetti alenee. Laitteen (akun) säilyttäminen lämpimässä paikassa nopeuttaa ikääntymistä. Tukkeutuneet suodattimet. (Tukkeutuneet suodattimet kuormittavat puhaltimen moottoria ja lyhentävät sen elinikää ja yhtäjaksoista käyttöaikaa.) Hapettuneet tai likaiset akun navat ja puhallinlaitteen kontaktijouset. Tukkeutuneet suodattimet. Letku kuristunut/taittunut ja/tai kasvoosa tai läpät ovat vioittuneet. Ei verkkovirtaa. Muuntaja on viallinen. (Muuntajan jännitteen tulee olla V ja plusnavan oltava pistokkeen päässä.) Sähköinen vika. Akun navat ja latauslaitteen kontaktijouset eivät kosketa toisiaan. Hapettuneet tai likaiset akun navat ja latauslaitteen kontaktijouset. Liian kuuma ympäristö, jolloin latauslaite kytkeytyy itsestään pois päältä (ylläpitolataukseen). Vaihda akku. Lataa akku. Tarkista että latauslaite toimii käyttöohjeessa mainitulla tavalla. Kun akun kapasiteetti käy riittämättömäksi, vaihda akku. Vaihda suodattimet. Käytä aina kahta saman tyypin ja luokan suodatinta samanaikaisesti. Vaihda aina molemmat suodattimet samanaikaisesti. Puhdista akun navat ja puhallinlaitteen kontaktijouset. Hiekkapaperista tai teräsvillasta voi kosketuspintoihin jäädä eristäviä hiukkasia; ne pyyhkäistään pois pehmeällä paperilla. Lopuksi levitetään kosketuspinnoille hieman kontakti-sprayta. HUOM! Mikäli puhallinlaite pysähtyy kontaktihäiriön vuoksi, se käynnistetään uudelleen käyttökytkimestä. Vaihda suodattimet. Käytä aina kahta saman tyypin ja luokan suodatinta samanaikaisesti. Vaihda aina molemmat suodattimet samanaikaisesti. Tarkista ja vaihda vioittuneet osat. Tarkista verkkovirran saatavuus esim. kokeilemalla muuta laitetta samaan pistorasiaan. Vaihda muuntaja. TÄRKEÄÄ! Käytä ainoastaan laitteen omaa muuntajaa, koska väärä napaisuus rikkoo latauslaitteen. Ota yhteys laitteen myyjään. Puhdista akun navat ja latauslaitteen kontaktijouset. Hiekkapaperista tai teräsvillasta voi kosketuspintoihin jäädä eristäviä hiukkasia; ne pyyhkäistään pois pehmeällä paperilla. Lopuksi levitetään kosketuspinnoille hieman kontakti-sprayta. Lataa viileämmässä paikassa. * * * * *

14 14 Fläktenhet Autoflow SVENSKA Autoflow Autoflow 65/ Allmänt o Autoflow är ett andningsskyddssystem som ger användaren tillgång till ren och filtrerad luft i hälsovådlig miljö. o Fläkten består av en batteridriven fläkt som bärs på bältet och av två filter. o Andningsluften sugs in genom filtren och styrs av fläktens elektronik genom andningsslangen till ansiktsdelen. 2. Begränsningar vid användning 2.1 Filterskydd skall inte användas om förhållandena i omgivningen är okända. I oklara fall bör användas isolerande andningsskydd, som fungerar oberoende av omgivande luft. 2.2 Filterskydd skall inte användas i trånga utrymmen (t ex behållare, tunnlar) där det finns risk för syrebrist eller förekomst av tunga syreundanträngande ämnen (t ex koldioxid). 2.3 Filterskydd får endast användas om den orena luften innehåller volym-% syre. 2.4 Gasfilter skyddar ej mot partiklar. Partikelfilter i sin tur skyddar ej mot gaser eller ångor. I oklara fall skall kombinationsfilter användas. 2.5 Normala filterskydd skyddar inte mot vissa specifika gaser, t ex CO (kolmonoxid), CO 2 (koldioxid) och N 2 (kväve). 2.6 Partikelfilter får användas endast en gång mot radioaktiva ämnen, mikroorganismer (virus, bakterier, mögel). 2.7 Tillräckligt skydd åstadkoms sannolikt inte om det finns skägg, hår, glasögonskalmar eller kläder mellan tätningskanten och ansiktet. 2.8 När andningsskydd används i utrymmen där explosionsrisk råder, måste de särskilda bestämmelserna för dylika utrymmen beaktas. 2.9 Fläkten skall vara igång medan andningsskyddet används. Om fläkten stängs av fungerar skyddet inte som ett andningsskydd och höga halter koldioxid kan bildas. Detta är en undantagssituation Vid särskilt fysiskt krävande arbete kan trycket i ansiktsdelen bli negativt (undertryck) under inandningens kraftigaste faser Rekommenderade användningsförhållanden: -10 C C, relativ luftfuktighet (RH) under 75 %.

15 15 3. Tekniska data o Den fullständiga fläktenheten består av fläkt, andningsslang, bälte, batteri, laddare och transformator. Till fläkten kopplas två gängade filter. Filtrens och andningsslangens anslutningsgängor följer standard EN o Omladdningsbart Ni-Cd-batteri 4,8 V/5 Ah. o Rödf LED-indikation då det valda minimiflödet ej uppnås. o Vid mycket högt arbetstempo ger 120 liters flöde ett bättre skydd än 65 liters flöde. Vid lättare arbete kan 120 liters flödet skapa obehagligt drag mot ansiktet. Återuppladdning behövs också oftare och motorns livslängd förkortas. Autoflow 120 Autoflow 65/120 Automatiskt reglerat luftflöde minst 120 l/min minst 65 l/min Användningstid med fulladdat batteri minst 5 timmar minst 5 timmar Fläktens vikt utan filter 1,4 kg 1,4 kg1 Val av fläktassisterat filtrerande andningsskydd Typ av andningsskydd Fläktassisterad halvmask med partikelfilter TM2P Multipel av hygieniska gränsvärdet **) 100 Anmärkningar, begränsningar Fläktassisterad helmask med partikelfilter TM3P Fläktassisterad ansiktsskärm eller svetsskärm med partikelfilter TH1P TH2P TH3P Andningsskydd med kombinationsfilter Fläktassisterad halvmask med gasfilter *) TM2 gasfilterklass 1, 2 eller Öppna andningsapparater såsom hjälm eller huva ger ej tillräckligt skydd om fläkten går sönder eller fungerar ineffektivt. Apparater i klass TH1 bör därför ej användas som skydd mot cancerframkallande, mycket giftiga eller radioaktiva gaser och ångor. Multipeln av det hygieniska gränsvärdet finns angivet både för gas- och partikelfilterdelen, varvid det restriktivare värdet alltid skall iakttas. 100 Fläktassisterad helmask med gasfilter *) TM3 gasfilterklass 1, 2 eller Fläktassisterad ansiktsskärm eller Vid användning av andningsskydd med svetsskärm med gasfilter *) kombinationsfilter bör begränsningarna för resp. TH1 gasfilterklass 1 eller 2 5 gas- och partikelfilter iakttas. TH2 gasfilterklass 1 eller 2 20 TH3 gasfilterklass 1 eller *) Förutsatt att man inte överskrider högsta tillåtna koncentration av skadliga gaser, som för gasfilter anslutna till apparater med fläkt är 0,05 volym-% i gasfilterklass 1 och 0,1 volym-% i gasfilterklass 2 och 0,5 volym-% i gasfilterklass 3. **) Om det finns nationala rekommendationer: det restriktivare värdet skall alltid iakttas.

16 16 4. Batteri Allmänt o Ladda batteriet före användningen. Laddningstiden för ett tomt batteriär ca 14 timmar. Batteriet skall ha en temperatur på +10 C C innan laddningen inleds. o Batteriet skall laddas i rumstemperatur ca +20 C, och på ett torrt, dammfritt och solskyddat ställe. o Använd alltid Autoflow s eget batteri, egen laddare och transformator (levereras med fläkten). o Batteriet kan även laddas delvis. Med en timmes laddning fungerar batteriet i 2 4 timmar. Funktionstidens längd beror på bland annat belastningen. Obs! o o o o o Under alltför varma eller kalla förhållanden kopplar laddaren om till uppehållsladdning och batteriet laddas inte. Nya batterier och batterier som inte har använts på länge kan uppträda instabilt under laddningen varvid laddningen avbryts. Håll laddarens signalljus under uppsikt under de första laddningsomgångarna och starta vid behov laddningen på nytt. Ladda inte batteriet i utrymmen där explosionsrisk råder! Kasserade batterier är riskavfall. Hantera dem enligt gällande regler för avfallshantering. När fläkten inte används, bör den alltid förvaras på uppladdning för att förhindra batteriets djupurladdning. Laddaren har automatisk överladdnignsskydd. Laddning Koppla transformatorn till elnätet ( V/ 50 Hz) och till laddaren. Därvid tänds båda röda signalljusen på laddningsapparaten, men det vänstra slocknar efter ca 5 sekunder och endast det högra fortsätter att lysa. Anslut batteriet till laddningsapparaten, varvid det vänsta signalljuset tänds på nytt. Båda signalljusen fortsätter att lysa tills batteriet är fullständigt laddat. Uppladdningstiden är beroende av hur mycket ström det finns i batteriet. Då batteriet är helt laddat, slocknar det högra ljuset, samt det vänsta lyser kontinuerligt (uppehållsladdning). 5. Ibruktagning Före användning Läs bruksanvisningarna för ansiktsdelen och filtret. Använd alltid 2 filter av samma typ och klass samtidigt. Anslut det uppladdade batteriet till fläkten och se till att batteriet låses fast. Kontrollera att ansiktsdelen och fläkten är hela och i skick att filtren är hela och tätt fästa vid fläkten. Skaka filtret för att kontrollera att det inte finns lösa komponenter/innehåll. Filtret skall bytas om det har blivit utsatt till hård press eller slag. Filtret kan ha blivit skadat. att andningsslangen är tätt ansluten till fläkten och ansiktsdelen att luftflödet är tillräckligt, enligt följande: - Kontrollen sker då skyddet är färdigt för bruk (ansiktsdelen fastsatt till fläkten) men användaren inte har tagit det på sig. - Starta fläkten. - Luftflödet är tillräckligt om fläktens röda signalljus slocknar genast efter igångsättningen.

17 17 Klä på dig fläktenheten. Fäst fläkten vid midjan så att du kan observera den röda signallampan under användning. Instruktioner för påklädning av ansiktsdel finns i bruksanvisningarna för de olika ansiktsdelarna. o Under användning lyser den röda signallampan ej kontinuerligt men den kan blinka i takt med andningen. Orsaken kan vara att flödesmotståndet är för stort (filter blir igensatta). Långvarigt bruk med tung belastning förkortar motorns livslängd. Om den röda signallampan lyser oavbrutet, måste filtren bytas. Det är nämligen ett tecken på att det valda minimisluftflödet (65 eller 120 l/min) inte uppnås. Orsaken kan vara att filtren har igensatts eller att andningsslangen är strypt. Efter användning Stäng av fläkten. Tag av dig skyddet. Vid behov, se till att fläkten får underhåll och att batteriet laddas. Förvara batteriet på uppladdning. Laddaren har ett automatiskt överladdnignsskydd. Se till att polerna i batteriet ej kortsluts (batteriets eller laddarens positiva och negativa poler får inte röra varannan), ej skadas mekaniskt eller kommer i kontakt med vatten. 6. Underhåll och förvaring Fläkten skall servas regelbundet hos ett service centrum auktoriserat av Scott ( Förvara skyddad mot solljus, -10 C C och en relativ fuktighet (RH) på under 75 % (förslutna filter RH max. 95 %). Rengör med en fuktig duk eller svamp. Putsa av glidytan på fläktens brytare. Regelbunden rengöring förlänger brytarens brukstid och förbättrar brukssäkerheten. Använd inte lösningsmedel (t ex aceton, terpentin), hett vatten, tryckluft eller tryckvattentvätt. Om det uppstår kontaktproblem kan du rengöra batteriernas poler samt fläktenhetens kontaktfjädrarna t ex med stålull. Utslitna filter skall bytas ut. Byt alltid samtidigt ut alla filtren. Kontrollera andningsslangens skick och byt ut den om den är skadad. Övriga delar ersätts vid behov. Använd endast originala reservdelar. Serviceråd för ansiktsdelarna finns i de respektive bruksanvisningar. Obs! o Igensatta filter belastar fläktens motor och förkortar dess livslängd. o Då batteriet blir äldre minskar dess kapacitet. Batteriet åldras snabbare om det förvaras på ett varmt ställe.

18 Felsökning Fläkt Fel Orsak Åtgärd Fläkten startar inte. Batteriet är oladdat. (Batterierna levereras oladdade.) 18 Ladda batteriet. Kontrollera att laddaren fungerar som beskrivet i bruksanvisningen. Fläkten fungerar bra men under en kort tid åt gången. Fläkten fungerar endast en kort tid. Fläktsystemet stannar p g a skakning. Fläkten fungerar men röd signallampa lyser hela tiden när ansiktsdelen inte är påklädd. Laddare Laddarens signalljus börjar inte lysa. Efter att strömmen anslutits lyser båda signalljusen fast batteriet inte är anslutet för laddning. Endast det högra signalljuset lyser efter att batteriet anslutits. Det högra signalljuset slocknar för tidigt (batteriet får inte full laddning). Felaktigt batteri. (Batteriets polspänning borde vara över 4,8 V när den mäts minst 10 min efter en laddningstid på några timmar.) Batteriet är oladdat. Det är normalt, att då batteriet blir äldre minskar dess kapacitet. Batteriet åldras snabbare om det förvaras på ett varmt ställe. Igensatta filter. Igensatta filter belastar fläktens motor och förkortar dess livslängd och service perioder Korroderade eller förorenade poler på batteriet eller fläktapparatens kontaktklämmor. Igensatta filter. Slangen är strypt/vikt och/eller ansiktsdelen eller ventiler är skadade. Huvudspänningen är avslagen. Felaktig nättransformator. (Transformatorns utspänning borde vara V och plus-polen är på ändan av insatsen.) Elektriskt fel. Ingen kontakt mellan batteriets poler och laddarens kontaktklämmor. Korroderade eller förorenade poler på batteriet eller laddningsaggregatets kontaktklämmor. Alltför varma eller kalla förhållanden kopplar laddaren av (uppehållsladdning). Byt ut batteriet. Ladda batteriet. Kontrollera att laddaren fungerar som beskrivet i bruksanvisningen. När batteriets kapacitet anses otillräcklig, byt ut batteriet. Ett auktoriserat serviceföretag byter batteri. Byt ut filtren. Använd alltid två filter av samma typ och klass. Båda filtren måste bytas samtidigt. Rengör polerna på batteriet och fläktapparatens kontaktklämmor. Sandpapper eller smärgelduk kan lämna isolerande partiklar på ytan; torka bort dem med mjukt papper. Stryk slutligen på lite kontakt-spray på kontaktområdena. OBS! Vid kontaktavbrott kan fläktsystemet startas om igen endast via fläktens brytare. Byt ut filtren. Använd alltid två filter av samma typ och klass. Båda filtren måste bytas samtidigt. Kontrollera och byt ut skadade delar. Kontrollera huvudspänningen genom att prova någon annan apparat i samma uttag. Byt ut transformatorn. VIKTIGT! Använd bara ursprungliga transformatorer, eftersom felaktig polarität förstör laddningsaggregatet. Kontakta apparatens försäljare. Rengör polerna på batteriet och laddarens kontaktklämmor. Sandpapper eller smärgelduk kan lämna isolerande partiklar på ytan; torka bort dem med mjukt papper. Stryk slutligen på lite kontakt-spray på kontaktområdena. Ladda på ett svalare ställe. * * * * *

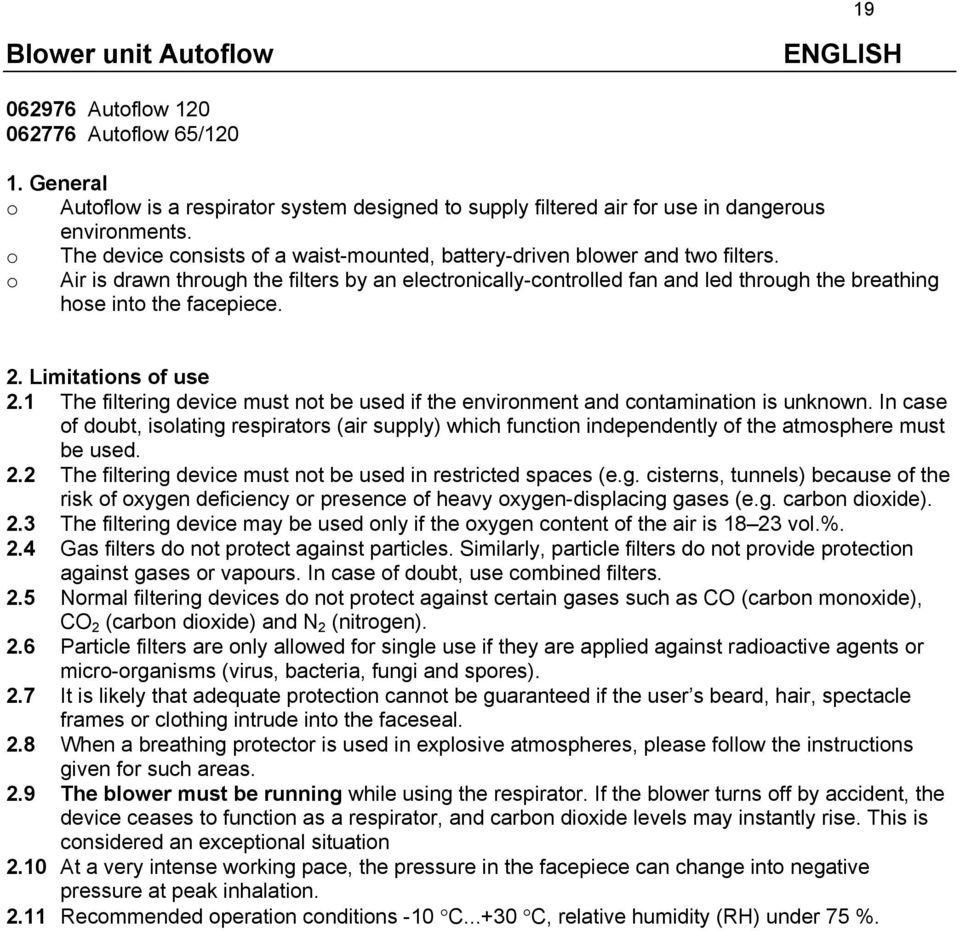

19 19 Blower unit Autoflow ENGLISH Autoflow Autoflow 65/ General o Autoflow is a respirator system designed to supply filtered air for use in dangerous environments. o The device consists of a waist-mounted, battery-driven blower and two filters. o Air is drawn through the filters by an electronically-controlled fan and led through the breathing hose into the facepiece. 2. Limitations of use 2.1 The filtering device must not be used if the environment and contamination is unknown. In case of doubt, isolating respirators (air supply) which function independently of the atmosphere must be used. 2.2 The filtering device must not be used in restricted spaces (e.g. cisterns, tunnels) because of the risk of oxygen deficiency or presence of heavy oxygen-displacing gases (e.g. carbon dioxide). 2.3 The filtering device may be used only if the oxygen content of the air is vol.%. 2.4 Gas filters do not protect against particles. Similarly, particle filters do not provide protection against gases or vapours. In case of doubt, use combined filters. 2.5 Normal filtering devices do not protect against certain gases such as CO (carbon monoxide), CO 2 (carbon dioxide) and N 2 (nitrogen). 2.6 Particle filters are only allowed for single use if they are applied against radioactive agents or micro-organisms (virus, bacteria, fungi and spores). 2.7 It is likely that adequate protection cannot be guaranteed if the user s beard, hair, spectacle frames or clothing intrude into the faceseal. 2.8 When a breathing protector is used in explosive atmospheres, please follow the instructions given for such areas. 2.9 The blower must be running while using the respirator. If the blower turns off by accident, the device ceases to function as a respirator, and carbon dioxide levels may instantly rise. This is considered an exceptional situation 2.10 At a very intense working pace, the pressure in the facepiece can change into negative pressure at peak inhalation Recommended operation conditions -10 C C, relative humidity (RH) under 75 %.
