1 Asennusohjeet Tiilikuviokatteet Katto- ja seinäprofiilit Sadevesijärjestelmät

2

3 Sisältö Johdanto, Katon osat... 4 Kattoasennuksen valmistelut... 6 Plannjan tiilikuviokatteiden asentaminen Plannjan kattoprofiilien asentaminen Plannja Modernin asentaminen Plannjan seinäprofiilien asentaminen Plannjan sadevesijärjestelmän asentaminen Yleistä huollosta ja kunnossapidosta Plannjan asennusohje

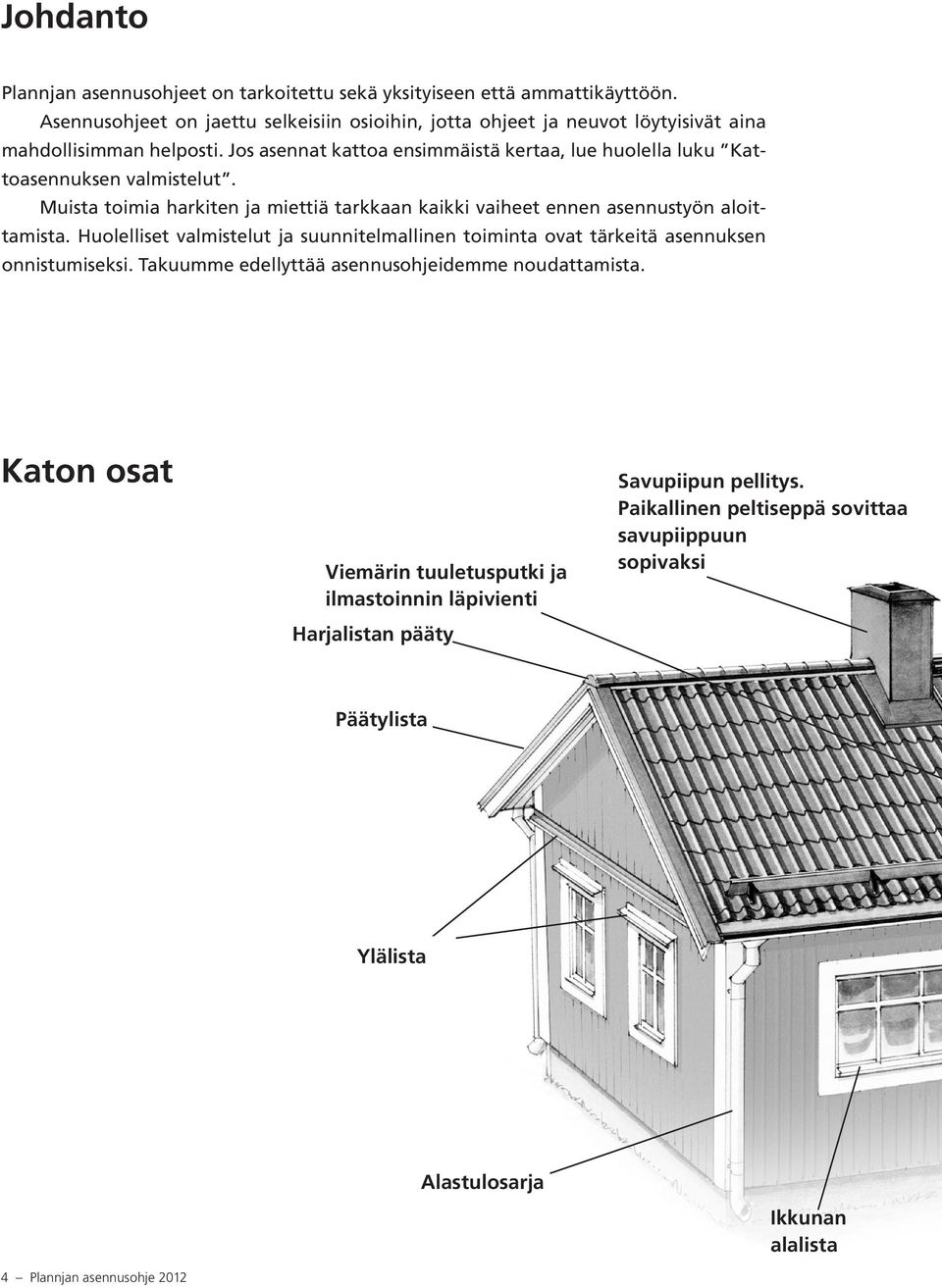

4 Johdanto Plannjan asennusohjeet on tarkoitettu sekä yksityiseen että ammattikäyttöön. Asennusohjeet on jaettu selkeisiin osioihin, jotta ohjeet ja neuvot löytyisivät aina mahdollisimman helposti. Jos asennat kattoa ensimmäistä kertaa, lue huolella luku Kattoasennuksen valmistelut. Muista toimia harkiten ja miettiä tarkkaan kaikki vaiheet ennen asennustyön aloittamista. Huolelliset valmistelut ja suunnitelmallinen toiminta ovat tärkeitä asennuksen onnistumiseksi. Takuumme edellyttää asennusohjeidemme noudattamista. Katon osat Viemärin tuuletusputki ja ilmastoinnin läpivienti Harjalistan pääty Savupiipun pellitys. Paikallinen peltiseppä sovittaa savupiippuun sopivaksi Päätylista Ylälista 4 Plannjan asennusohje 2012 Alastulosarja Ikkunan alalista

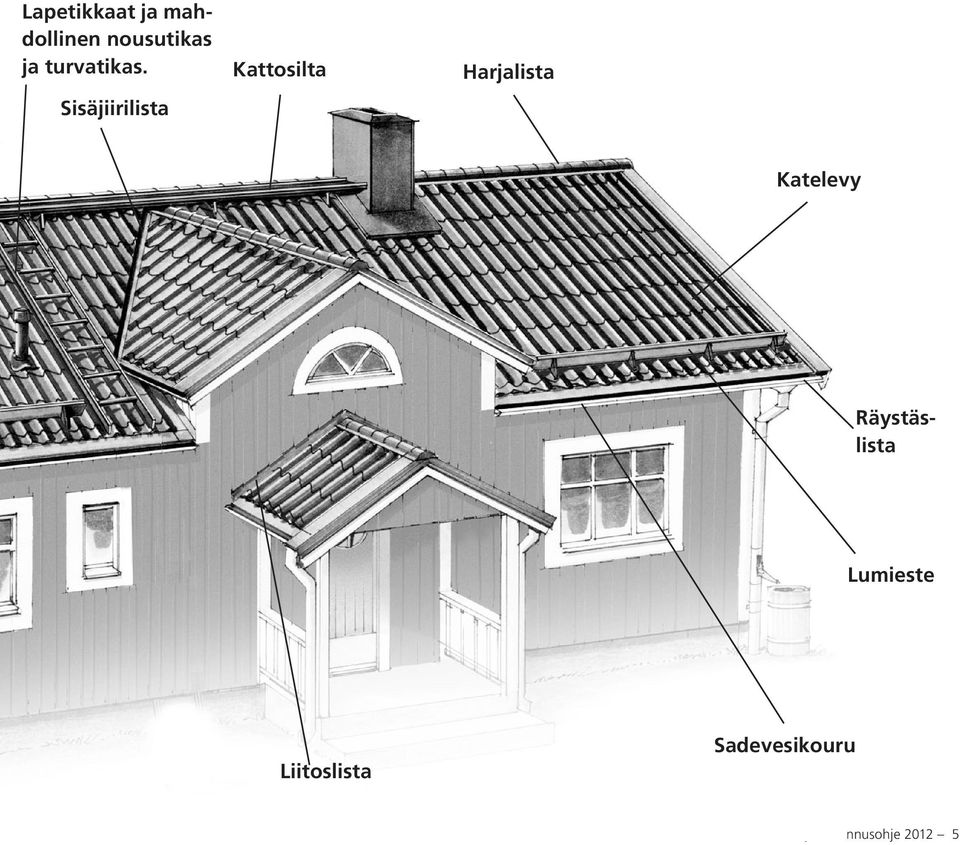

5 Lapetikkaat ja mahdollinen nousutikas ja turvatikas. Sisäjiirilista Kattosilta Harjalista Katelevy Räystäslista Lumieste Liitoslista Sadevesikouru Plannjan asennusohje

6 Kattoasennuksen valmistelut Alusmateriaali Katon mittaaminen Katelevy voidaan asentaa monien erilaisten alustojen päälle. UUDISRAKENTAMINEN Aluskatteeksi valitaan kondenssisuojattu aluskate. KUNNOSTAMINEN Tiili- ja betonikatot Poista vanha katto. Jos entisiä tuuletusrimoja ja ruoteita käytetään, ne on siirrettävä siten, että ruodeväli noudattaa uuden asennettavan profiilityypin ruodejakoa, kts. ruodejako kyseisen profiilityypin kohdalta. Vaihda huonokuntoiset ruoteet. Huopa, suorat profiililevyt Voit jättää vanhan katon paikalleen aluskatoksi. Tiivistä mahdolliset reiät yksinkertaisella tavalla, esim. ulkotiivistemassalla. Tee ensin pystykoolaus esim. kattotuolijaolla mielellään painekyllästetystä puutavarasta, sitten ruodelaudoitus. Ruoteen minimivahvuus 32x100 mm. Riittävän tuuletuksen varmistamiseksi uuden ja vanhan katteen väliin on jäätävä min. 50 mm rako. Ruodejako asennettavan profiilin mukaan. Varmista ensin, että katto on suora, ja tarkista katon kaltevuus. Mittaa katto vinottain kulmasta kulmaan (ristimitta). Jos mitat eivät ole yhtä suuret, katto on vino mm:n poikkeamat voidaan korjata päätylistoilla. Kulma voidaan tarkistaa myös kirvesmiehen kolmiolla (3-4-5), ks. kuva. Lappeen pituus Katon leveys Katon kaltevuuden tarkistaminen Plannjan tiilikuviokatteita ja profiileja voidaan asentaa moniin eri kaltevuuksiin. B A = 1 m Näin voit laskea minimikaltevuuden: Jos mitta A on 1 metri, B:n on oltava vähintään sarakkeessa B ilmoitettu pituus. Pienimmät suositellut kattokaltevuudet Katon kaltevuus toteutusvaatimukset B= Tiilikuviokatteet: vähint. 1:4 (14 ) Aluskate 25 cm Modern + suorat profiilit Aluskate Vähint. 1:7 (8 ) 18 cm Kondenssisuojattu levy voidaan asentaa jopa 5,7 asteen kaltevuuteen ilman aluskatetta. Materiaalimenekin laskemiseen tarvitaan erilaisia mittoja kattotyypistä riippuen, ks. seuraavalla sivulla olevat kaaviot. 6 Minimikaltevuudet Tiilikuvioprofiilit väh. 1:4 Suorat profiilit väh. 1:7 Konesaumakate väh. 1:12 1:2 1:2, :3 1:4 14 1:7 1: Plannjan asennusohje 2012

7 Jotta jälleenmyyjämme voisi tehdä sinulle tarjouksen tarvitsemastasi kokonaisuudesta, hän tarvitsee kohteesta tarkat tiedot. Mittaa katto ennen käyntiä jälleenmyyntiliikkeessä. Täytä tiedot alla olevaan malliin tai ilmoita ne jälleenmyyjän verkkosivuilla (vain tietyt jälleenmyyjät). Taloni katto: Taloni katto: Taloni katto: Taloni katto: Ilmoita ainoastaan mitat A ja B, jos katossa ei ole ulkonevia osia. Taloni katto: Taloni katto: Taloni katto: Taloni katto: Taloni katto: Taloni katto: Taloni katto: Taloni katto: = Aina syöksyputki = Syöksyputki, jos räystään pituus on yli 10 m; muussa tapauksessa joka 10. metri. Huom! Kaikki mitat ilmoitetaan millimetreinä. Kattolevyt: 1. Valitse oikea kattotyyppi yllä olevista. 2. Täytä tähän kyseistä kattotyyppiä koskevat mitat. Kattopiirustusten kirjaimet osoittavat, mitä mittoja sinun tulee ottaa ja ilmoittaa tässä. A mm B mm C mm D mm E mm F mm G mm H mm I mm J mm K mm L mm M mm N mm Sadevesijärjestelmä: Mittaa talosi korkeus ja räystään leveys. Kirjoita mitat tähän. Talon korkeus: Etäisyys räystäältä maahan, mm. Räystäsleveys: Sivuräystään leveysmitta, mm. Kattoturvatuotteet: Merkitse tarvitsemasi kattoturvatuotteet. Lapetikkaat Lumieste Kattosilta Talotikas sivulle/päätyyn Plannjan asennusohje

8 Aluskate Asenna kondenssisuojattu aluskate alaräystäältä harjan suuntaisesti kattotuolien päälle. Aluskatteen pitää ulottua ala- ja päätyräystäältä vähintään 200 mm seinälinjan yli. Kiinnitä aluskate ensin nitojalla kattotuoleihin, lopullinen kiinnitys naulaamalla tuuletusrimat aluskatteen päälle kattotuolien suuntaisesti. Älä pingota aluskatetta liian tiukalle, vaan jätä se löyhästi kattotuolien väliin. Levyjen käsittely Levytoimituksen vastaanottaminen Plannja-rakennuslevyt on pyrittävä varastoimaan sisätiloissa. Jos materiaalia säilytetään ulkotiloissa, levyt on peitettävä pressuilla, ja asetettava esim. lavoille irti maasta. Max. säilytysaika sinkityillä 7 vrk, alumiineilla 2 vrk ja väripinnoitetuilla 2 viikkoa tehtaan paketissa, sen jälkeen levyvälit rimoitettava hapettumisen estämiseksi. Varmista hyvä ilmankierto tämä koskee sekä teräs- että alumiinilevyjä. Varo vaurioittamasta levyjä kanna niitä oikein! Yli 5 metrin pituisia Plannjan tiilikuvioisia katteita on kannettava pystyasennossa. Jos niitä kannetaan vaakasuunnassa, levy taipuu oman painonsa voimasta ja laajenee pituussuunnassa. Levyjä voi olla tällöin vaikeaa kohdistaa kunnolla asennuksen aikana. Levyjä nostettaessa siitä otetaan kiinni poikittaispoimutuksen kohdalta venymisen estämiseksi. Liikkuminen katolla asennusvaiheessa Ohutlevyprofiilien käveltävyyttä on vaikea määrittää tarkasti. Käveltäessä ja työskenneltäessä ohutlevykatolla on aina syytä noudattaa tiettyä varovaisuutta. Paksumman levyn asennuksessa ruodeväli on suurempi ja käveltävyys on parempi. Varmuuden vuoksi on aina pyrittävä liikkumaan ruoteen päällä tai aivan sen vieressä. Plannjan tiilikuvioisten katteiden ja Plannja Modernin päällä on aina astuttava profiilin aallonpohjalle. Ruoteiden asentaminen Ruodetta asennettaessa on otettava huomioon alusta, ruodetyyppi, profiilityyppi sekä asennuspaikan maantieteellinen sijainti (sääolosuhteet). Kaikki mitat on ilmoitettu millimetreinä, ellei muuta ole mainittu. Suosittelemme 32x100 mm ruodelautaa. Tarvittaessa ota yhteyttä rakennesuunnittelijaan. Ristikkojaon ollessa 1200 mm ja lumikuorman ollessa suuri on mahdollista käyttää metalliruoteita. Ota yhteyttä Plannjaan lisätietoja varten. Alumiinikatto on arempi Alumiini on terästä pehmeämpää. Sen vuoksi alumiinikatolle astuttaessa on noudatettava suurempaa varovaisuutta. Tärkeää alumiinikatto Alumiinikaton valinnassa huomioon otettavia asioita: Alumiini liikkuu lämpötilojen vaihdellessa teräsmateriaalia enemmän. Jos lappeen pituus on yli 6 metriä, kattomateriaalin liikkumisvaikutuksia voidaan lievittää poraamalla jokaisessa päätylimityksessä päällimmäiseen levyyn reikä poralla, jonka läpimitta on 8 mm. Vältä käyttämästä alumiinia katoissa, joissa lappeen pituus on yli 12 metriä! Lämpötilavaihtelujen vaikutusten estämiseksi on tärkeää, että kaikki listat kiinnitetään siten, ettei limityksissä ole läpimeneviä ruuveja, ts. ruuvit eivät saa mennä molempien listojen läpi. 8 Plannjan asennusohje 2012

9 Levyn leikkaaminen Työkalut Levyn leikkaaminen Pyri leikkaamaan siten, että leikattu reuna peittyy toisen levyn alle. Huom! Älä koskaan leikkaa katkaisulaikalla varustetulla kulmahiomakoneella (rälläkkä). Laikasta lentävä materiaali voi vaurioittaa levyn pintakerroksen. Puukko-, pyörötai pistosahalla Kiinnitä levyn ala- ja yläpuolelle tueksi rima puristimen avulla, jolloin pystyt leikkaamaan suoraan tukien sahaa rimaa vasten. Käytä metallin leikkaamiseen tarkoitettua terää. Tarvitset seuraavat työkalut: Ruuvinväännin rpm tai porakone, jossa on portaaton nopeudensäätö ja pyörimissuunnan vaihtotoiminto + hylsy ruuvinvääntöä varten. Vasara Saha (ruoteen katkaisua varten) Nakertaja, puukkosaha, pistosaha tai pyörösaha Peltisakset Mitta Nakertajalla Käytä ruodetta viivaimena ja merkitse leikkauskohta kynällä. Nakertajalla on sen jälkeen helppo seurata merkintää etkä tarvitse tukea. Leikkaaminen pituussuunnassa veitsellä Alumiiniprofiilin voi katkaista taittamalla. Vedä veitsellä syvä viilto (mieluiten sisäreunaan). Jos teet viillon tasaiseen pintaan, aseta lauta tueksi kuvan mukaisesti. Taivuttele sen jälkeen levyä edestakaisin, kunnes leikattu kappale irtoaa. Plannjan asennusohje

10 Tiilikuviokatteet Asennusohjeet Tässä jaksossa kerrotaan Plannja Stiilin ja Plannja Kartanon asennuksesta. Ennen työhön ryhtymistä ja Plannja-katon asentamista lue huolella luku Kattoasennuksen valmistelut. Löydät luvusta apua ja neuvoja katon mittaamiseen sekä tietoa mm. sopivista alustoista ja materiaaleista, sekä ruoteiden valinnasta. 10 Plannjan asennusohje 2012

11 1. Räystäsruoteen asentaminen 3. Kiinnittäminen Tiilikuvioiset katteet kiinnitetään kateruuveilla. Plannjalla on erityisiä porakoneeseen asennettavia hylsyjä, jotka helpottavat ruuvausta huomattavasti. ➀ Aluskate ➁ Tuuletusrima ➂ Ruodelauta (suositus 32x100) ➃ Tiilikuvio-profiilipelti ➄ Ensimmäinen ruodelauta paksumpi. Stiili: 15 mm Kartano: 17 mm Plannja Stiilin ja Plannja Kartanon ruodelaudoitus tehdään oheisen kuvan mukaan. Ensimmäinen ruodeväli mitataan otsalaudan etupinnasta toisen ruoteen keskelle. Ruodelautana käytetään 32x100 mm lautaa. Ensimmäisen ruoteen on oltava muita paksumpi johtuen tiilikuvion poikittaispoimutuksen korkeudesta, Stiilillä n. 15 mm ja Kartanolla n. 17 mm paksumpi. Plannja Stiilillä ensimmäinen ruodeväli 300 mm, sen jälkeen 350 mm. Plannja Kartanolla ensimmäinen ruodeväli 350 mm, sen jälkeen 400 mm (mitat ruoteen keskeltä ruoteen keskelle). Levy kiinnitetään profiilin aallonpohjasta tiivisteellisellä kateruuvilla. Kiinnitä ruuvit alla olevan kuvan mukaisesti. Alla näkyvässä kaaviossa isommalla merkityt ruuvit (sivulimitys) kiinnitetään ensin. Sivulimityksessä ruuvi kiinnitetään jokaiseen aallonpohjaan. Kiinnitä ruuvi joka toiseen aallonpohjaan, joka toiseen tiilikuvioriviin. Ruuveja tarvitaan yleensä 7-8 kpl/m 2. Sivulimityksen tiiviyden varmistamiseksi suosittelemme, että sivulimityksen ylemmän levyn ruuvit sijoitetaan 25 mm lähemmäs limitystä (ks. kuva). 25 mm Päätylimityksessä ruuvit kiinnitetään aina jokaiseen profiilinpohjaan (tämä ei näy alla olevassa ruuvienkiinnityskaaviossa). 2. Asennusjärjestys Plannjan tiilikuvioiset katteet asennetaan tässä järjestyksessä Levyt asetetaan peräkkäin räystäästä katonharjalle. Varmista, että ensimmäisen levyn alareuna on samansuuntainen räystään kanssa. Muita saman pystyrivin levyjä työnnetään ylöspäin siten, että mahdollinen rako päätylimityksessä jää mahdollisimman pieneksi ennen levyjen kiinnittämistä. Seuraava levyrivi asetetaan siten, että ensimmäisen levyn alareuna tulee samalle tasolle edellisen rivin ensimmäisen levyn kanssa. Rivin muita levyjä työnnetään ylöspäin edellä kuvatulla tavalla ennen niiden kiinnittämistä. Varmista ennen levyn päälle astumista, että levy on ruuvattu kunnolla kiinni (ks. luku Kiinnittäminen). Kiinnitä aina kaikki katolla olevat levyt, ennen kuin poistut työpaikalta. Plannjan asennusohje

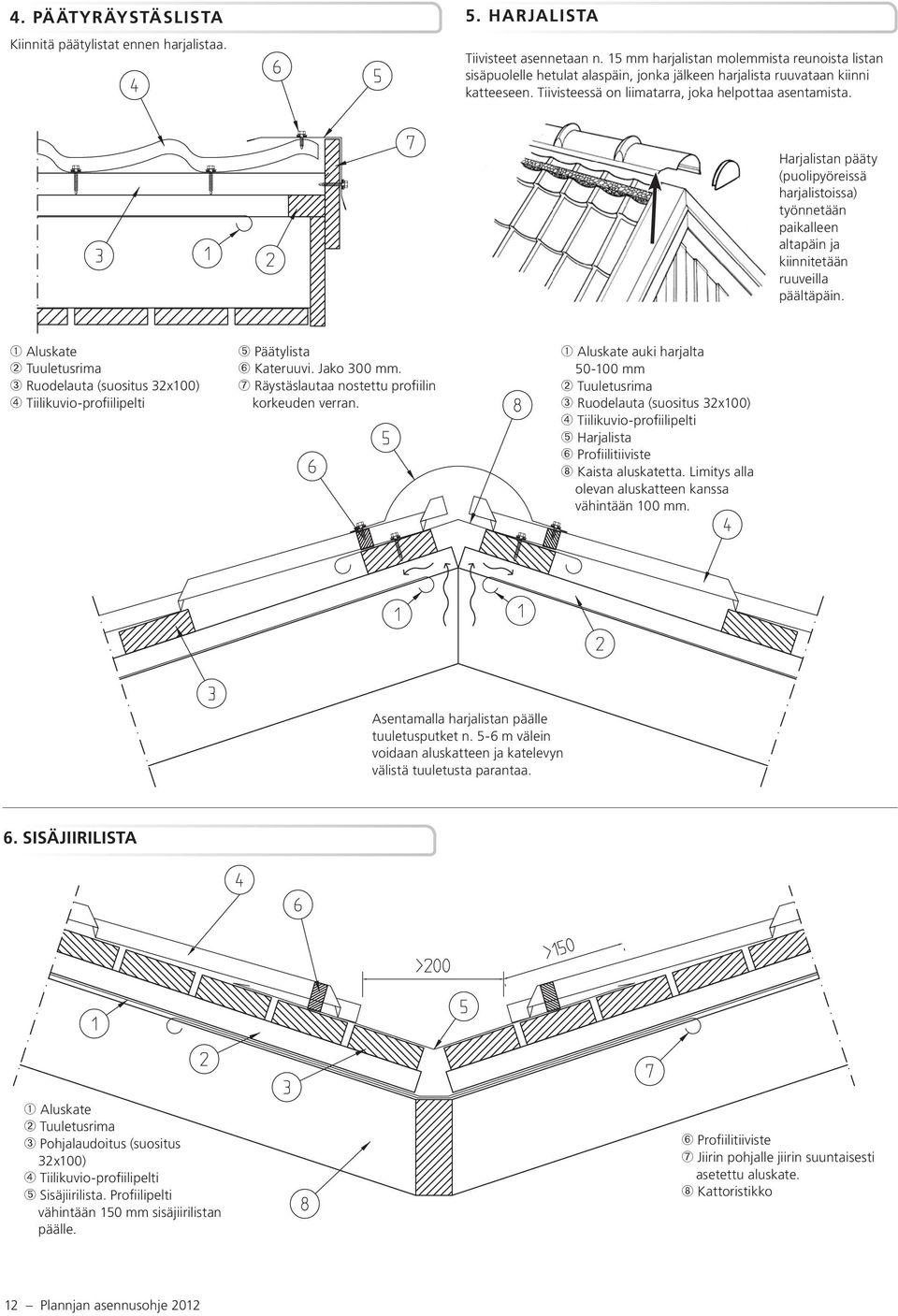

12 4. PÄÄTYRÄYSTÄSLISTA Kiinnitä päätylistat ennen harjalistaa. 5. HARJALISTA Tiivisteet asennetaan n. 15 mm harjalistan molemmista reunoista listan sisäpuolelle hetulat alaspäin, jonka jälkeen harjalista ruuvataan kiinni katteeseen. Tiivisteessä on liimatarra, joka helpottaa asentamista. Harjalistan pääty (puolipyöreissä harjalistoissa) työnnetään paikalleen altapäin ja kiinnitetään ruuveilla päältäpäin. ➀ Aluskate ➁ Tuuletusrima ➂ Ruodelauta (suositus 32x100) ➃ Tiilikuvio-profiilipelti ➄ Päätylista ➅ Kateruuvi. Jako 300 mm. ➆ Räystäslautaa nostettu profiilin korkeuden verran. ➀ Aluskate auki harjalta mm ➁ Tuuletusrima ➂ Ruodelauta (suositus 32x100) ➃ Tiilikuvio-profiilipelti ➄ Harjalista ➅ Profiilitiiviste ➇ Kaista aluskatetta. Limitys alla olevan aluskatteen kanssa vähintään 100 mm. Asentamalla harjalistan päälle tuuletusputket n. 5-6 m välein voidaan aluskatteen ja katelevyn välistä tuuletusta parantaa. 6. SISÄJIIRILISTA ➀ Aluskate ➁ Tuuletusrima ➂ Pohjalaudoitus (suositus 32x100) ➃ Tiilikuvio-profiilipelti ➄ Sisäjiirilista. Profiilipelti vähintään 150 mm sisäjiirilistan päälle. ➅ Profiilitiiviste ➆ Jiirin pohjalle jiirin suuntaisesti asetettu aluskate. ➇ Kattoristikko 12 Plannjan asennusohje 2012

13 Käytä katon sisätaitteissa Plannjan sisäjiirilistaa. Se asennetaan ennen katelevyä ja limitetään 200 mm. Jiirin pohjalle asetetaan jiirin suuntainen aluskatekaista ennen varsinaisen aluskatteen asennusta. Huomioi, että jiiriin tuleva aluskate asennetaan jiirin alapuolella olevan aluskatteen päälle. Jiirin pohjalle tehdään pohjalaudoitus n. 10 mm tuuletusraoilla, kts. kuva. Listan ja katelevyn väliin suositellaan käytettäväksi muotoutuvaa tiivistenauhaa. Lista kiinnitetään alustavasti nauloilla paikoilleen ennen profiililevyjen asennusta. Sisäjiirilista painetaan jiirin muotoon. Sisäjiirilistan liitos harjalla suositellaan tehtäväksi saumaamalla. Seinällenoston liitos taivutetaan yläpäästä liitoksen tiivistämiseksi. Tiivistenauha 8. Yksityiskohtia ja ratkaisuja 7. SEINÄLLENOSTON DETALJIT KATTOLYHTY Limitykset Huom! Harjalistan pääty Aluskate Saumattu liitos harjalla ➀ Liitoslista (taivutettu) ➁ Profiilitiiviste ➂ Tiilikuvio-profiilipelti ➃ Kateruuvi. Jako 200 mm Limitykset Peltiseppä ratkaisee yksityiskohdat paikan päällä. Aukkojen tekeminen Käytä esimerkiksi savuhormien, kattoikkunoiden ja kattolyhtyjen ympärille tehtävissä liitoksissa ammattiapua. ➀ Liitoslista ➁ Tiilikuvio-profiilipelti ➂ Kateruuvi. Jako 200 mm. 9. Kunnossapito Plannjan tiilikuvioiset katteet vaativat tavallisesti hyvin vähän huoltoa. Mahdolliset kerrostumat, joita sadevesi ei huuhdo pois, poistetaan pehmeällä harjalla ja vedellä. Asennuksessa syntyneet maalivauriot ja leikatut reunat on paikattava välittömästi Plannjan paikkamaalilla. Lakaise asennuksen jälkeen huolellisesti pois kaikki porauslastut, jotta kattolevyjen pinnoite ei vaurioidu. Plannjan asennusohje

14 Asennusohjeet Kattoprof i ilit Tässä luvussa kerrotaan Plannjan suorien kattoprofiilien Plannja FI 20, Plannja FI Sinus 18, Plannja FI 45 ja Plannja FI 45 E asentamisesta. Ennen työhön ryhtymistä lue huolella luku Kattoasennuksen valmistelut. Löydät luvusta apua ja neuvoja katon mittaamiseen sekä tietoa mm. sopivista alustoista ja materiaaleista sekä ruoteiden valinnasta. 14 Plannjan asennusohje 2012

15 1. Räystäsruoteen asentaminen Asenna ensin räystäsruode suoraan linjaan. Räystään epätasaisuudet peittyvät mahdollisen räystäslistan alle. Räystäslistaa käytettäessä profiilin ylitykseksi riittää 10 mm, jolloin levy pysyy puhtaampana ja kuivempana. Matalilla kattoprofiileilla ruodejako max. 400 mm paitsi FI 45 ja FI 45E, joiden ruodejako on tarkistettava tapauskohtaisesti.. Huom.! Jos käytetään räystäslistaa, vesikourun kannakkeet täytyy asentaa ensin. ➀ Aluskate ➁ Tuuletusrima ➂ Ruodelauta (suositus 32x100) ➃ Profiilipelti ➄ Räystäslista (valinnainen). Räystäslistaa käytettäessä profiiliylitykseksi riittää n. 10 mm. 2. Asennusjärjestys Aseta levy alhaalta päin katon ulkoreunaan. Kiinnitä levy suoraan kulmaan räystääseen nähden. Asennusjärjestys kaavion mukaan. 3. Kiinnittäminen Paras tulos saadaan käyttämällä Plannjan alkuperäisiä kiinnikkeitä. Ruuvikiinnitys Parhaan tuloksen saat käyttämällä teräsprofiileissa ruostumatonta tai sinkittyä maalipintaista prikallista kateruuvia. Alumiiniprofiilit on aina kiinnitettävä alumiiniruuveilla tai porakärkisillä ruostumattomilla ruuveilla. Toinen levy on asetettava limittäin ensimmäisen levyn kanssa vähintään 200 mm. Levyn kiinnittäminen Ruuvirivien välinen etäisyys saa olla enintään 1,2 metriä. Kiinnitä ruuvi joka toiseen profiilinpohjaan seuraaviin kohtiin: Talon leveys Talon leveys kaikki levynpäädyt kaikki limitysten ulkopuoliset päätylimitykset (limiliitokset) toiseksi alin ruode räystäästä laskien ruoteet, jotka sijaitsevat molemmista päädyistä laskien alueella, joka vastaa 1/10 talon leveydestä. Plannja FI 20 ja Plannja FI Sinus 18 Muissa kohdissa Plannja FI 20 ja Plannja FI Sinus 18 kiinnitetään joka kolmannesta profiilinpohjasta. Plannjan asennusohje

16 4. Limitys kiinnittäminen ja tiivistäminen Liikuntasauma Sivulimitys, jos katossa on aluskate Plannja FI 20 kiinnitetään ruuveilla jokaiseen ruoteeseen limityksen kohdalla. Plannja FI Sinus 18 kiinnitetään ruuvilla joka toisesta profiilinpohjasta ja kiinnitetään profiilinharjasta jokaisen ruoteen välissä. Kaksi pystysaumatiivistettä Sivulimitys, jos katossa ei ole aluskatetta Jos ruodeväli on 400 mm tai vähemmän, jokaiseen ruoteeseen kiinnitetään ruuvi limityksen kohdalla. Jos katon kaltevuus on alle 14, alemman profiilin ylälaippaan lisätään saumatiiviste. Käytä sivulimityksessä ruuveja, k/k 300. Päätylimitys ja liikuntasaumallinen päätylimitys Päätylimityksen tulee olla vähintään 200 mm, ja se sijoitetaan ruoteen päälle. Jos katon kaltevuus on alle 14 ja aluskate puuttuu, päätylimitys tiivistetään samalla tavoin kuin sivulimityksessä ja levy kiinnitetään ruuvilla jokaisesta profiilinpohjasta, tällöin päätylimityksen tulee olla vähintään 500 mm. Jos lapepituus ylittää alla olevassa taulukossa ilmoitetun enimmäispituuden, päätylimitys on tehtävä siten, että päällekkäiset levyrivit pystyvät liikkumaan toisiinsa nähden lämpötilan vaihdellessa (ks. kuva). Huom! Valitse vähintään 90 mm leveä ruode. Kattoprofiili Teräsprofiilit Alumiiniprofiilit Enimmäispituus ilman liikkuvaa päätylimitystä 12 m 6 m Räystäs- ja päätylistat sekä harjalistat Lämpötilavaihtelujen vaikutusten vähentämiseksi on tärkeää, että kaikki listat kiinnitetään siten, ettei limityksissä ole läpimeneviä ruuveja, ts. ruuvit eivät saa mennä molempien listojen läpi. Limitys 100 mm. 5. Sisäjiirilista Käytä katon sisätaitteissa Plannjan sisäjiirilistaa. Se asennetaan ennen katelevyä ja limitetään 200 mm. Jiirin pohjalle asetetaan jiirin suuntainen aluskatekaista ennen varsinaisen aluskatteen asennusta. Huomioi, että jiiriin tuleva aluskate asennetaan jiirin alapuolella olevan aluskatteen päälle. Jiirin pohjalle tehdään pohjalaudoitus n. 10 mm tuuletusraoilla, kts. kuva. ➀ Aluskate ➁ Tuuletusrima ➂ Pohjalaudoitus (suositus 32x100) ➃ Profiilipelti ➄ Sisäjiirilista. Profiilipelti vähintään 150 mm sisäjiirilistan päälle. ➅ Profiilitiiviste ➆ Jiirin pohjalle jiirin suuntaisesti asetettu aluskate. ➇ Kattoristikko Listan ja katelevyn väliin suositellaan käytettäväksi muotoutuvaa tiivistenauhaa. Lista kiinnitetään alustavasti nauloilla paikoilleen ennen profiililevyjen asennusta. Sisäjiirilista painetaan jiirin muotoon. Sisäjiirilistan liitos harjalla suositellaan tehtäväksi saumaamalla. 16 Plannjan asennusohje 2012

17 6. PÄÄTYRÄYSTÄSLISTA ➀ Aluskate ➁ Tuuletusrima ➂ Ruodelauta (suositus 32x100) ➃ Profiilipelti ➄ Päätylista ➅ Kateruuvi. Jako 300 mm. ➆ Räystäslautaa nostettu profiilin korkeuden verran. Kiinnitä päätylistat ennen harjalistaa. 7. HARJALISTA ➀ Aluskate auki harjalta mm ➁ Tuuletusrima ➂ Ruodelauta (suositus 32x100) ➃ Profiilipelti ➄ Harjalista ➅ Profiilitiiviste ➆ Kaista aluskatetta. Limitys alla olevan aluskatteen kanssa vähintään 100 mm. Tiivisteet asennetaan n. 15 mm harjalistan molemmista reunoista listan sisäpuolelle hetulat alaspäin, jonka jälkeen harjalista ruuvataan kiinni katteeseen. Tiivisteessä on liimatarra, joka helpottaa asentamista. Asentamalla harjalistan päälle tuuletusputket n. 5-6 m välein voidaan aluskatteen ja katelevyn välistä tuuletusta parantaa. Plannjan asennusohje

18 8. SEINÄLLENOSTON DETALJIT ➀ Liitoslista (taivutettu) ➁ Profiilitiiviste ➂ Tiilikuvio-profiilipelti ➃ Kateruuvi. Jako 200 mm. ➀ Liitoslista ➁ Profiilipelti ➂ Kateruuvi. Jako 200 mm. 9. Savupiipun juuripellitys Savupiipun juuripellitys kannattaa teettää peltisepällä mm leveää sileää levyä piipunpellitykseen voi tilata Plannjan kattotoimituksen yhteyteen. 10. Kunnossapito Plannjan katto- ja seinäprofiilit vaativat tavallisesti hyvin vähän huoltoa. Mahdolliset kerrostumat, joita sadevesi ei huuhdo pois, poistetaan pehmeällä harjalla ja vedellä. Asennuksessa syntyneet maalivauriot ja leikatut reunat on paikattava välittömästi Plannjan paikkamaalilla. Lakaise asennuksen jälkeen huolellisesti pois kaikki porauslastut, jotta kattolevyjen pinnoite ei vaurioidu. 18 Plannjan asennusohje 2012

19 Modern Asennusohjeet Tässä luvussa kerrotaan Plannja Modernin asentamisesta. Ennen Plannja-katon asennustyön aloittamista on tärkeää, että luet luvun Kattoasennuksen valmistelut. Löydät siitä apua ja neuvoja katon mittaamiseen sekä tietoa mm. sopivista alustoista ja materiaaleista. Plannjan asennusohje

20 1. Ruoteiden ja räystäslistojen asentaminen Kiinnitä ensin räystästä lähimmäksi asennettava ruode suoraan linjaan. Ruode-etäisyys levyn päädyissä (räystään sekä harja- ja seinällenostoliitosten kohdalla) sekä mahdollisissa päätylimityksissä saa olla enintään 150 mm. Muissa katon osissa ruoteiden enimmäisetäisyys on 200 mm. Huomaa kuitenkin, että pienin Plannja Modernille sopiva ruodekoko on 32x100. Modern, räystäs ➀ Aluskate ➁ Tuuletusrima ➂ Ruodelauta (suositus 32x100) ➃ Modern-profiilipelti ➄ Räystäslista (valinnainen). Räystäslistaa käytettäessä profiiliylitykseksi riittää n. 10 mm. ➅ Matalakantainen erikoisruuvi (4,8x25). 2 kpl / profiilinpohja. ➆ Matalakantainen erikoisruuvi (4,8x64). Ruuvataan 400 mm jaolla profiilinharjalta ruoteisiin. Keskelle jokaista profiilinpohjaa kiinnitetään räystäästä harjalle ulottuva vaimennusnauha sinkilänaulaimella ruoteisiin (kaksi nauhaa/levy). Vaimennusnauhan alkupää voi olla toiseksi alimman ruoteen kohdalla ja loppupää toiseksi ylimmän ruoteen kohdalla. Tarkoitus on vähentää tuulen ja sateen mahdollisesti aiheuttamaa melua. Vaimennusnauha 2. Asennusjärjestys Jos haluat profiilinharjojen jakautuvan katolla symmetrisesti, mittaa ensin katon pituus, jotta voit määrittää mitan A ensimmäiseen profiilinharjaan. Toinen levy on asetettava limittäin ensimmäisen levyn kanssa vähintään 200 mm. 3. Kiinnittäminen Aseta levy alhaalta päin katon ulkoreunaan. Kiinnitä levy suoraan kulmaan räystääseen nähden. Asennusjärjestys kaavion mukaan. 4,8 x 25 4,8 x 64 4,8 x 25 sopii kiinnittämiseen poimulevyn profiilinpohjasta sekä listojen kiinnittämiseen. 4,8 x 64 sopii kiinnittämiseen profiilinharjasta. Kiinnitä ruuvi jokaiseen profiilinharjaan joka toisen ruoteen kohdalla tai välein k/k 400 mm. Lähinnä räystästä ja harjaa oleviin ruoteisiin kiinnitetään kaksi ruuvia profiilin pohjaan. 20 Plannjan asennusohje 2012

21 4. Limitys kiinnittäminen ja tiivistäminen Sisäjiirilista Käytä katon sisätaitteissa Plannjan sisäjiirilistaa. Se asennetaan ennen katelevyä ja limitetään 200 mm. Harja- ja seinällenostoliitoksissa profiilinpohjia on taivutettava ylöspäin. Sivulimitys Jos katon kaltevuus on 10-14, alemman profiilin ylälaippaan lisätään saumatiiviste. 5. PÄÄTYRÄYSTÄSLISTA Täysi levyn reuna Modern liikuntasauma ➀ Kaksi pystysaumatiivistettä ➁ Matalakantainen erikoisruuvi (4,8x25). 2 kpl / profiilinpohja. Modern lukittu päätylimitys ➀ Aluskate ➁ Tuuletusrima ➂ Ruodelauta (suositus 32x100) ➃ Modern-profiilipelti ➄ Päätylista Modern ➅ Matalakantainen erikoisruuvi (4,8x25). Jako 400 mm. Leikattu levyn reuna ➀ Matalakantainen erikoisruuvi (4,8x25). 2 kpl / profiilinpohja. ➁ Matalakantainen erikoisruuvi (4,8x64). 1 kpl / profiilinharja. Päätylimitys Päätylimityksen tulee olla vähintään 200 mm, ja se sijoitetaan ruoteen päälle. Jos katon kaltevuus on 10 14º, päätylimityksen on oltava vähintään 500 mm, ja se on tiivistettävä samalla tavalla kuin sivulimitys. Jos lappeen pituus on yli 12 m, päätylimitys on tehtävä siten, että päällekkäiset levyrivit pystyvät liikkumaan toisiinsa nähden lämpötilan vaihdellessa, kts. kuva liikuntasaumasta. Räystäs- ja päätylistat sekä harjalistat Lämpötilavaihtelujen vaikutusten vähentämiseksi on tärkeää, että kaikki listat kiinnitetään siten, ettei limityksissä ole läpimeneviä ruuveja, ts. ruuvit eivät saa mennä molempien listojen läpi. Limitys 100 mm. ➀ Aluskate ➁ Tuuletusrima ➂ Ruodelauta (suositus 32x100) ➃ Modern-profiilipelti ➄ Päätylista Modern ➅ Matalakantainen erikoisruuvi (4,8x25). Jako 400 mm. ➆ Matalakantainen erikoisruuvi (4,8x64). Ruuvataan 400 mm jaolla profiilinharjalta ruoteisiin. ➇ Profiilin reuna taitetaan ylös. Taitos n. 25 mm. Plannjan asennusohje

22 6. HARJALISTA Suosittelemme harjan tiivistyslistan käyttöä mahdollisen lumikuorman aiheuttaman harjalistan vääntymisen estämiseksi. Tiivisteet asennetaan n. 15 mm harjalistan molemmista reunoista listan sisäpuolelle hetulat alaspäin, jonka jälkeen harjalista ruuvataan kiinni katteeseen. Tiivisteessä on liimatarra, joka helpottaa asentamista. Asentamalla harjalistan päälle tuuletusputket n. 5-6 m välein voidaan aluskatteen ja katelevyn välistä tuuletusta parantaa. ➀ Aluskate auki harjalta mm. ➁ Tuuletusrima ➂ Ruodelauta (suositus 32x100) ➃ Modern-profiilipelti ➄ Harjalista ➅ Matalakantainen erikoisruuvi (4,8x25). 2 kpl / profiilinpohja. ➆ Matalakantainen erikoisruuvi (4,8x64). Ruuvataan 400 mm jaolla profiilinharjalta ruoteisiin. ➇ Kaista aluskatetta. Limitys alla olevan aluskatteen kanssa vähintään 100 mm. ➈ Harjan tiivistelista Modern pulpettikaton yläräystäs ➀ Aluskate ➁ Tuuletusrima ➂ Ruodelauta (suositus 32x100) ➃ Modern-profiilipelti ➄ Pulpettikaton ylälista ➅ Matalakantainen erikoisruuvi (4,8x25). 2 kpl / profiilinpohja. ➆ Matalakantainen erikoisruuvi (4,8x64). Ruuvataan 400 mm jaolla profiilinharjalta ruoteisiin. ➇ Harjan tiivistelista 22 Plannjan asennusohje 2012

23 7. SISÄJIIRILISTA Käytä katon sisätaitteissa Plannjan sisäjiirilistaa. Se asennetaan ennen katelevyä ja limitetään 200 mm. Jiirin pohjalle asetetaan jiirin suuntainen aluskatekaista ennen varsinaisen aluskatteen asentamista. Huomioi, että jiiriin tuleva aluskate asennetaan jiirin alapuolella olevan aluskatteen päälle. Jiirin pohjalle tehdään pohjalaudoitus n. 10 mm tuuletusraoilla, kts. ylempi kuva. Listan ja katelevyn väliin suositellaan käytettäväksi muotoutuvaa tiivistenauhaa. Lista kiinnitetään alustavasti nauloilla paikoilleen ennen profiililevyjen asennusta. Sisäjiirilista painetaan jiirin muotoon. Sisäjiirilistan liitos harjalla suositellaan tehtäväksi saumaamalla. ➀ Aluskate ➁ Tuuletusrima ➂ Pohjalaudoitus (suositus 32x100) ➃ Modern-profiilipelti ➄ Sisäjiirilista. Profiilipelti vähintään 150 mm sisäjiirilistan päälle. ➅ Matalakantainen erikoisruuvi (4,8x25). 2 kpl / profiilinpohja. ➆ Matalakantainen erikoisruuvi (4,8x64). Ruuvataan 400 mm jaolla profiilinharjalta ruoteisiin. ➇ Jiirin pohjalle jiirin suuntaisesti asetettu aluskate. ➈ Kattoristikko Plannjan asennusohje

24 Seinäprof Asennusohjeet i ilit Tässä luvussa kerrotaan Plannjan seinäasennukseen sopivien Plannja FI 15, Plannja FI Sinus 18, Plannja FI 20 ja Plannja FI 45 profiilien asentamisesta. Kerromme tässä itse asennuksesta syventymättä seinärakenteiden rimoituksiin. Suosittelemme, että luet asennusohjeet läpi ennen profiilien asentamisen aloittamista. 24 Plannjan asennusohje 2012

25 Rimaväli ja KIINNITTÄMINEN Rimoitus ja menettelytapa määräytyvät käytettävän seinärakenteen mukaan. Rimaväli Eristetyissä seinissä rimaväli sovitetaan eristyksen mukaan. Eristetyissä seinissä rimaväli on korkeintaan 1,5 m. Sivulimityksen tiivistäminen: Teräsprofiileja yhdistetään sinkityillä tai maalatuilla ruuveilla. Alumiiniprofiilit yhdistetään ruostumattomilla, maalatuilla ruuveilla, maalatuilla alumiiniruuveilla tai niiteillä. Jos ruode-etäisyys on korkeintaan 600 mm, mitään erityistä sivulimitysliitosta ei tarvita. Päätylimityksen liitos: Päätylimityksen tulee olla 100 mm, ja se on tuettava takana olevalla rimalla. Jos alumiiniprofiilien yhtenäinen levynpituus ylittää 6 metriä tai teräsprofiilien 12 metriä, on päätylimitys tehtävä siten, että levynpäät pystyvät liikkumaan toisiinsa nähden lämpötilan vaihdellessa. Seuraavassa on esimerkkejä ratkaisuista, joissa on käytetty puurimoja ja liikkuvia päätylimityksiä. Kiinnittäminen Kiinnittäminen ruuveilla Käytä maalattua tai sinkittyä tiivisteellistä ruuvia. Kiinnitä levy näin: Kiinnitä Plannja FI 15- ja Plannja FI 20- levyissä yksi ruuvi jokaiseen profiilinpohjaan ja Plannja FI Sinus 18 -levyissä yksi ruuvi joka toiseen profiilinpohjaan seuraavissa kohdissa: Kaikki levynpäät. Kaikki päätylimitykset (limiliitokset). Molempiin suuntiin ulkokulmissa, alueella, joka vastaa 1/10-osaa rakennuksen leveydestä. 5 mm liikuntasauma Plannja FI Sinus 18 kiinnitetään joka kolmannesta profiilinpohjasta. Plannja FI 45-profiilin asennus tapauskohtaisesti. Kysy tarvittaessa lisätietoja Plannjalta. Kunnossapito Plannjan katto- ja seinäprofiilit vaativat tavallisesti hyvin vähän huoltoa. Kerrostumat, joita sadevesi ei huuhdo pois, poistetaan pehmeällä harjalla ja vedellä. Asennuksessa syntyneet maalivauriot ja leikatut reunat on paikattava välittömästi Plannjan paikkamaalilla. Lakaise asennuksen jälkeen huolellisesti pois kaikki porauslastut, jotta pinnoite ei vahingoitu. Plannjan asennusohje

26 Sadevesijärjestelmät Asennusohjeet Tässä luvussa kerrotaan Plannjan sadevesijärjestelmän, kourujen, syöksyputkien, koukkujen, seinäkiinnikkeiden ja muiden osien asentamisesta. Ennen Plannjan sadevesijärjestelmän asennustyön aloittamista on tärkeää lukea huolella luku Sadevesijärjestelmän asennuksen valmistelut. Löydät luvusta apua ja neuvoja siitä, miten katto mitataan, miten paljon syöksyputkia ja kourukoukkuja tarvitaan sekä tietoa putouskorkeudesta ja paljosta muusta. 26 Plannjan asennusohje 2012

27 Sadevesijärjestelmän asennuksen valmistelut Katon mittaaminen Mittaa molempien kattopuoliskojen pituus ja leveys. Jos pinta-ala on alle 50 m 2, käytä kouruja, joiden leveys on 100 mm, ja putkia, joiden halkaisija on 75 tai 90 mm. Jos pinta-ala on m 2, käytä kouruja, joiden leveys on 125 mm, ja putkia, joiden halkaisija on 90 mm. Vielä suurempiin kattoihin on saatavana kouruja, joiden leveys on 150 mm, ja putkia, joiden halkaisija on 100 mm. Syöksyputkien määrä Yksi syöksyputki riittää enintään 10 metrin kourulle. Aumakattoisiin taloihin on aina asennettava kaksi syöksyputkea kullekin pitkälle sivulle ja 125 mm leveät kourut. Kulmataloihin syöksyputket sijoitetaan kuvan mukaisesti. Käytä katon pinta-alaan sopivaa kourua. Harjakatto Aumakatto Kulmakatto Syöksyputkien sijainti Mittaa ensin kourukoukkujen kiinnityspaikat. Asenna sen jälkeen koukut, kourut ja syöksyputket. Mittaaminen Enintään 10 metrin pituuksille riittää yksi syöksyputki. Koukut jaetaan kuvan 1 mukaan (ks. kuva) ja merkitään 1, 2 jne. Asenna ensimmäinen ja viimeinen koukku 10 cm:n päähän katon reunasta. Yli 10 metrin katoille tarvitaan 2 syöksyputkea. Koukut jaetaan kuvan 2 mukaisesti (ks. kuva) ja merkitään 1-1, 2-2 jne. Asenna koukku nro 1-1 noin 30 cm:n päähän keskikohdasta ja viimeiset koukut noin 10 cm:n päähän katon reunasta. Lyhyet koukut kiinnitetään ruuveilla suoraan räystäslautaan. Jos räystäslautaa ei ole asennettu mm kohtisuoraan, voidaan lyhyt koukku taivuttaa tai käyttää 27 kattokaltevuuksille tarkoitettua lyhyttä erikoiskoukkua 110. Syöksyputki Syöksyputki Lape mm Talon pituus m 2 syöksyputkea Esimerkiksi 20 m/0,9 m = 24 koukkua Yksilappeinen Talon pituus enint. 10 m 1 syöksyputki Esimerkiksi 10 m/0,9 m = 12 koukkua Lape Syöksyputki 100 mm 100 mm Työkalut Plannjan sadevesijärjestelmän asentamiseen tarvitaan vain vasara, pihdit, ruuvitaltta, rautasaha, mitta, narua ja koukuntaivutustyökalu mikäli käytät taivutettavia koukkuja. Plannjan asennusohje
