1 Rakennustuotteet Katot, Sadevesijärjestelmät, Kattoturvatuotteet Omakotitaloihin, vapaa-ajan rakennuksiin, autotalleihin ja halleihin. Uudisrakentamiseen, lisärakentamiseen ja saneeraamiseen.

2 Plannjan täydellinen katto! Harjalista Läpiviennit Päätylista Ikkunan alalista Sadevesijärjestelmä Liitoslista

3 Aivan kuten auto, koostuu katto monesta eri osasta. Erilaiset listat, tiivisteet ja kiinnikkeet tekevät katosta kokonaisen. Myös esimerkiksi sadeveden ja kattoturvan huomioimiseen löytyy omat tuotteensa. Suosittelemme, että valitset alkuperäiset Plannja-tuotteet kattoosi. Kaikki yksityiskohdat on mietitty ja suunniteltu toimimaan yhdessä. Silloin saat turvallisen ja kestävän kokonaisuuden. Sisäjiirilista Aluskate Katto Tiivisteet ja kiinnikkeet Kattoturvatuotteet Julkisivuprofiili Räystäslista

4 Ympäristö ja muotoilu keskipisteessä. Ensiluokkaista rautamalmia, hiukkasen hiiltä ja kolmasosa kierrätettävää terästä. Siinä resepti Plannjan teräslevylle, joka valssataan ohutlevyksi ja muotoillaan kauniiksi suojaamaan ja koristamaan rakennusten kattoja ja julkisivuja. Sukupolvia myöhemmin katon voi purkaa, ja kierrättää edelleen 100 %. Teräslevyn kiertokulku on Plannjan ympäristötyön ydin. Sen lisäksi olemme alkaneet korvata perinteisiä pinnoitteita ympäristöystävällisemmällä, rapsiöljyyn perustuvalla pinnoitteella. Työskentelemme jatkuvasti myös taloudellisempien kuljetusten puolesta, ja aina kun mahdollista, valmistamme tuotteemme siinä maassa missä se myy eniten. Tätä kutsumme Plannjan lähellä valmistetuksi. Lähellä asiakasta; ympäristö ja muotoilu keskipisteessä. 4

5 Sisältö Plannja Rakennustuotteet Katot Sivut 6 15 Listoilla viimeistelet talosi ulkonäön Sivut Sadevesijärjestelmä Sivut Läpiviennit ja paloluukku Sivu 30 Kattoturvatuotteet Sivu 31 Laatu, värit ja osto-opas Sivut

6 Plannja odern 6

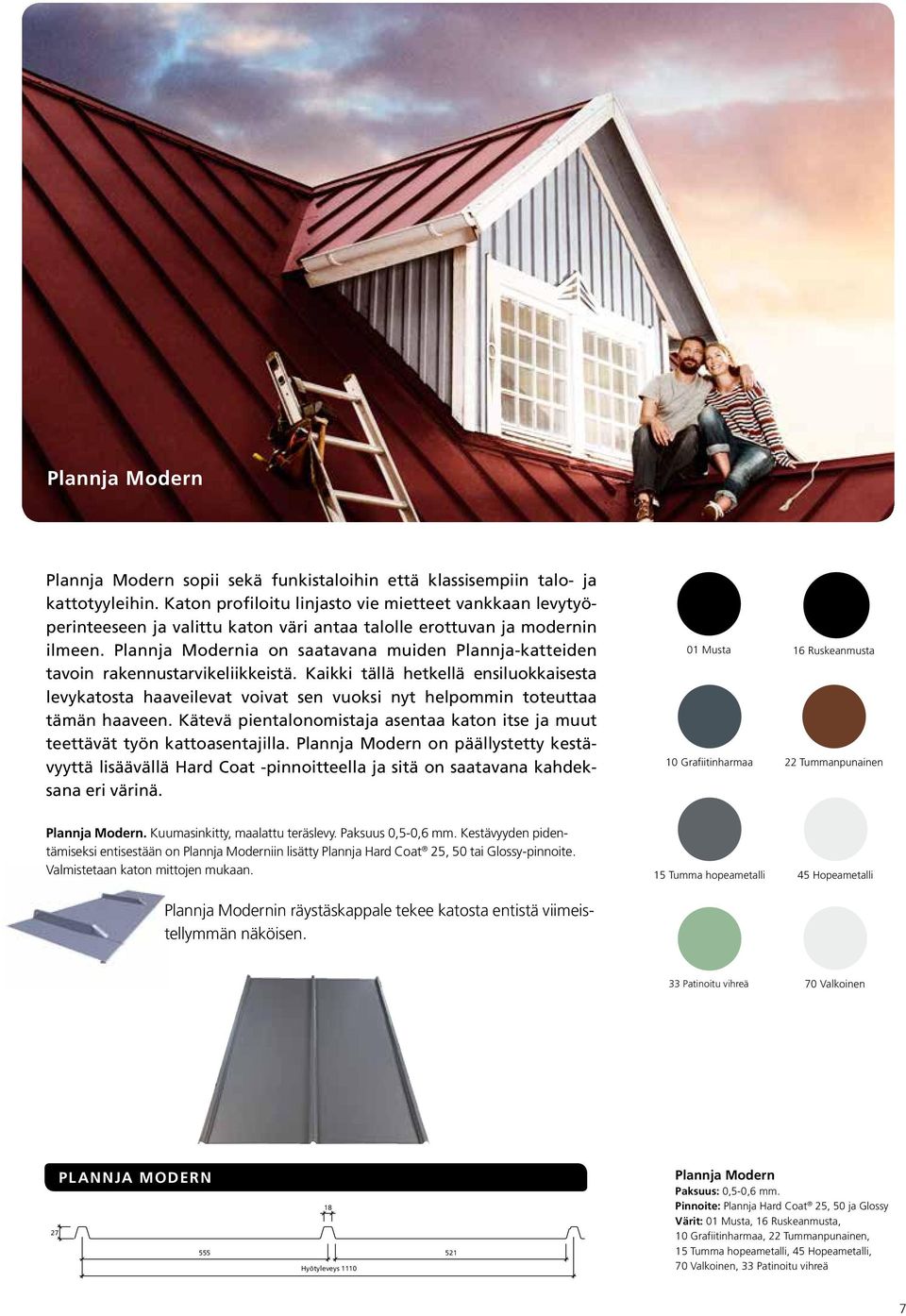

7 Plannja Modern Plannja Modern sopii sekä funkistaloihin että klassisempiin talo- ja kattotyyleihin. Katon profiloitu linjasto vie mietteet vankkaan levytyöperinteeseen ja valittu katon väri antaa talolle erottuvan ja modernin ilmeen. Plannja Modernia on saatavana muiden Plannja-katteiden tavoin rakennustarvikeliikkeistä. Kaikki tällä hetkellä ensiluokkaisesta levykatosta haaveilevat voivat sen vuoksi nyt helpommin toteuttaa tämän haaveen. Kätevä pientalonomistaja asentaa katon itse ja muut teettävät työn kattoasentajilla. Plannja Modern on päällystetty kestävyyttä lisäävällä Hard Coat -pinnoitteella ja sitä on saatavana kahdeksana eri värinä. 01 Musta 10 Grafiitinharmaa 16 Ruskeanmusta 22 Tummanpunainen Plannja Modern. Kuumasinkitty, maalattu teräslevy. Paksuus 0,5-0,6 mm. Kestävyyden pidentämiseksi entisestään on Plannja Moderniin lisätty Plannja Hard Coat 25, 50 tai Glossy-pinnoite. Valmistetaan katon mittojen mukaan. Plannja Modernin räystäskappale tekee katosta entistä viimeistellymmän näköisen. 15 Tumma hopeametalli 45 Hopeametalli 33 Patinoitu vihreä 70 Valkoinen 27 PLANNJA MODERN Hyötyleveys Plannja Modern Paksuus: 0,5-0,6 mm. Pinnoite: Plannja Hard Coat 25, 50 ja Glossy Värit: 01 Musta, 16 Ruskeanmusta, 10 Grafiitinharmaa, 22 Tummanpunainen, 15 Tumma hopeametalli, 45 Hopeametalli, 70 Valkoinen, 33 Patinoitu vihreä 7

8 8 Flex Plannja

9 Jo vuosia Plannja on ollut edelläkävijä kattoprofiilien tuotekehityksessä. Uusin tulokkaamme on Plannja Flex - kaksimodulinen, moderni ja selkeä profiili. Plannja Flex sopii kaiken tyyppisille katoille, ja näyttää erityisen tyylikkäältä valojen ja varjojen luodessa omat vivahteensa profiilin muotoon. Plannja Flex on helppo kuljettaa ja varastoida. Modulien asennus on yksinkertaista ammattilaiselle sekä tee-itse-rakentajalle. Plannja Flex on pinnoitettu Plannja Hard Coat Glossy-pinnoitteella. 01 Musta 22 Tummanpunainen Plannja Flex. Kuumasinkitty teräslevy, pinnoitteena Plannja Hard Coat Glossy. Paksuus 0,5 mm ja pituus 745 mm. Hyötyleveys 1100 TUOTEOHJELMA PLANNJA FLEX Modulin pituus 350 mm. Modulien Kokonaispituus Hyötypituus Hyötyneliöt/ Levyjä kpl/ Hyötyneliöt/ kg/lava lkm levy lava lava mm 700 mm 0, Plannja Flex Teräs Paksuus: 0,5 mm Levyn paino: 4,0 kg Materiaali: Kuumasinkitty pinnoitettu teräslevy Pinnoite: Plannja Hard Coat Glossy 50 Värit: 01 musta, 22 tummanpunainen Lavan koko: 1000x1200x370 mm Levyjen kpl-määrä lavalla: 200 Neliöitä lavalla: 154 Lavan paino: 800 kg 9

10 Kartano Plannja 10

11 Plannja Kartano Plannja Hard Coat Plannja Kartano edustaa kattotiiliperinnettä nykyaikaisesti toteutettuna. Kartano-katto ei sammaloidu, vaan sen kiilto säilyy vuodesta toiseen. Tätä menestyskattoa valmistetaan monen värisenä, varmasti myös sinun taloosi sopivana. Plannjan ohjeilla ja varusteilla oikein asennettuna Kartano pitää pintansa ankaria säitä ja kovia tuulia vastaan. Plannja Kartano on kaunis katto päivisin ja antaa sinun nukkua rauhassa öisin. Plannja Kartano Paksuus: 0,5 mm Materiaali: Kuumasinkitty teräslevy Pinnoite: Plannja Hard Coat 25, 50 ja Glossy PLANNJA KARTANO Hyötyleveys: 1070 mm. Poikittaiskuvion pituus: 400 mm. Min. pituus: 0,95 m 11

12 Plannja tiili Plannja Stiili Plannja Hard Coat 12

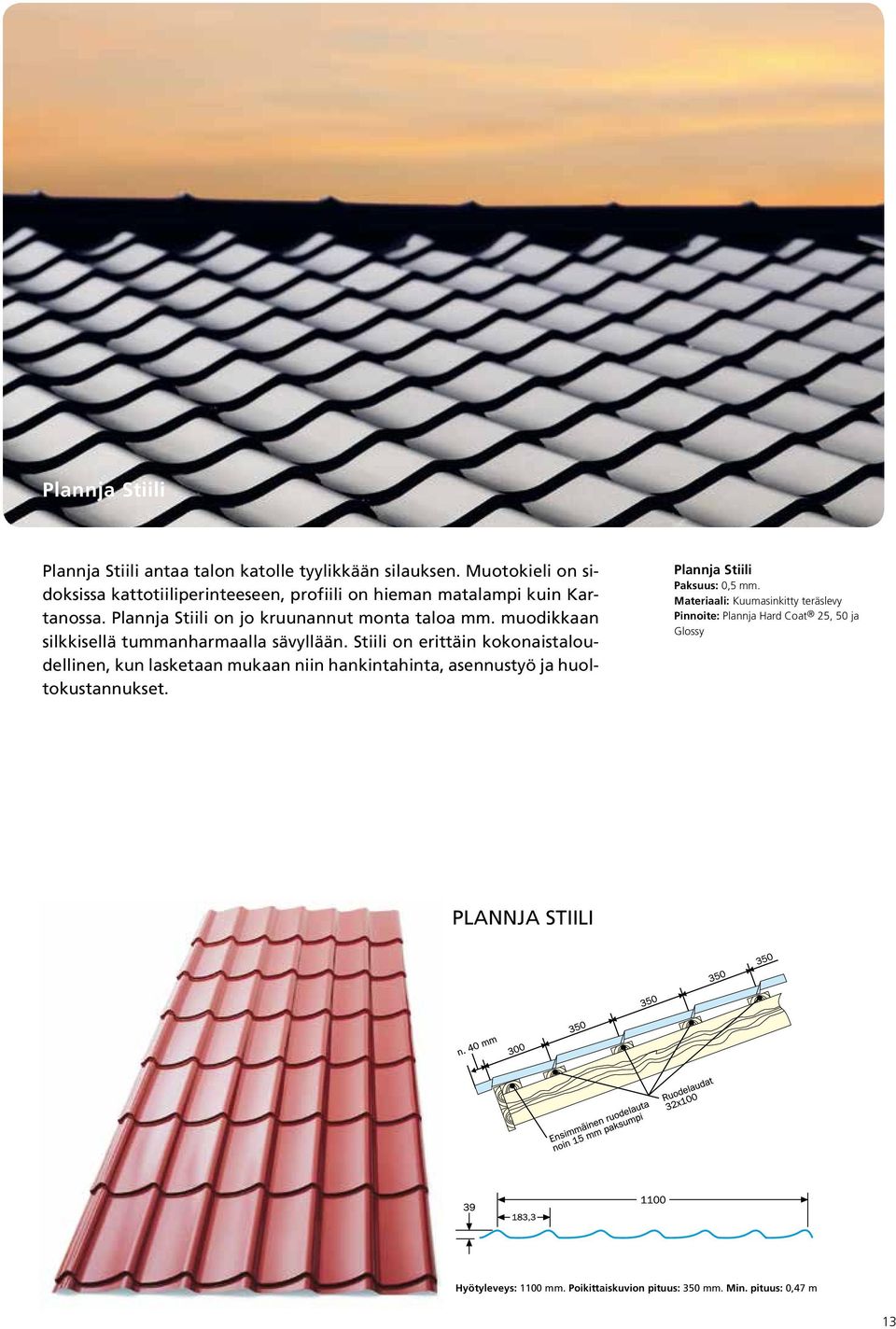

13 Plannja Stiili Plannja Stiili antaa talon katolle tyylikkään silauksen. Muotokieli on sidoksissa kattotiiliperinteeseen, profiili on hieman matalampi kuin Kartanossa. Plannja Stiili on jo kruunannut monta taloa mm. muodikkaan silkkisellä tummanharmaalla sävyllään. Stiili on erittäin kokonaistaloudellinen, kun lasketaan mukaan niin hankintahinta, asennustyö ja huoltokustannukset. Plannja Stiili Paksuus: 0,5 mm. Materiaali: Kuumasinkitty teräslevy Pinnoite: Plannja Hard Coat 25, 50 ja Glossy PLANNJA STIILI Hyötyleveys: 1100 mm. Poikittaiskuvion pituus: 350 mm. Min. pituus: 0,47 m 13

14 lannja Fi 20 Suorat katteet profiilit Plannja FI 20 on monipuolinen profiili, jota voit nähdä kaikkialla. Asuintaloissa, autotalleissa, halleissa, ulkorakennuksissa ja vapaa-ajan rakennuksissa. Klassista 20-profiilia käyttävät kaikki, jotka haluavat saada hyvin toimivan katteen seiniin ja kattoon, sekä sisälle että ulos. 20-profiili on suojattu Plannja Hard Coat -pinnoitteella. Valmistetaan myös alumiinista. Plannja FI 20 Paksuus: 0,5, 0,6, tai 0,7 mm Materiaali: Kuumasinkitty teräslevy Pinnoite: Plannja Hard Coat 25, 50 ja Glossy Suorien levyjen maksimipituus on 10 m, paitsi Plannja FI 45, 12 m ja Plannja Modern 8 m. Suoran levyn minimipituus on 0,4 m. PLANNJA FI 20 Katto- ja seinäprofiili FI 20 A FI 20 B FI 20 R Hyötyleveys: 1100 mm. Paksuus: 0,5-0,7 mm. Plannjan suorien profiilien valikoimasta löydät myös viisi muuta mallia. Plannja FI 15, ja Plannja FI Sinus 18 ovat omiaan mm. maatalousrakennuksiin, Plannja FI 45 ja 45 E sopivat suuriin rakennuksiin, kuten teollisuushalleihin. PLANNJA FI 15 Seinä- ja sisäkattoprofiili FI 15 A FI 15 B FI 15 V Hyötyleveys: 1150 mm. Paksuus: 0,5 0,6 mm. 14

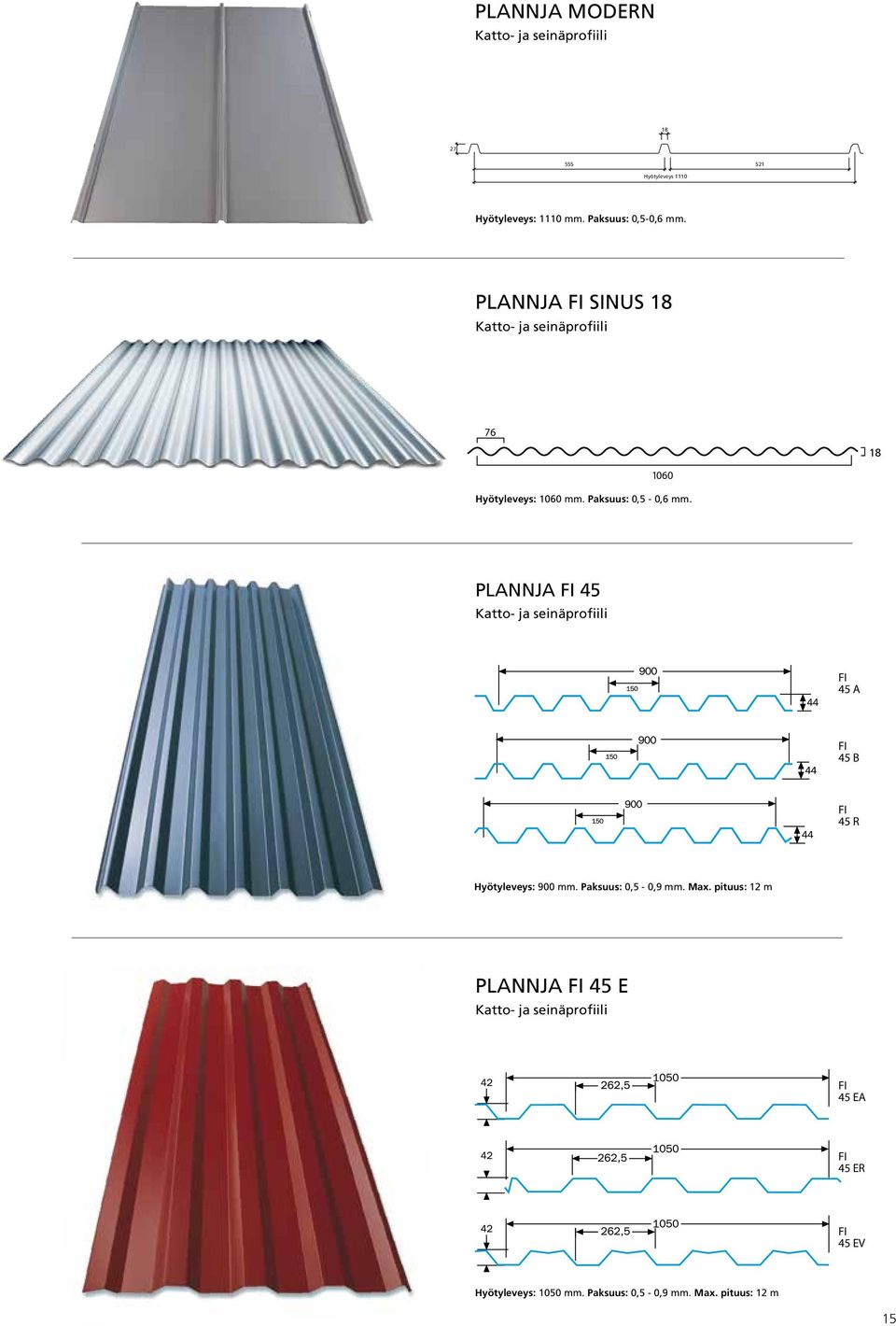

15 PLANNJA MODERN Katto- ja seinäprofiili Hyötyleveys 1110 Hyötyleveys: 1110 mm. Paksuus: 0,5-0,6 mm. PLANNJA FI SINUS 18 Katto- ja seinäprofiili Hyötyleveys: 1060 mm. Paksuus: 0,5-0,6 mm. Sida 1 Sida 2 18 PLANNJA FI 45 Katto- ja seinäprofiili FI 45 A FI 45 B FI 45 R Hyötyleveys: 900 mm. Paksuus: 0,5-0,9 mm. Max. pituus: 12 m PLANNJA FI 45 E Katto- ja seinäprofiili FI 45 EA FI 45 ER FI 45 EV Hyötyleveys: 1050 mm. Paksuus: 0,5-0,9 mm. Max. pituus: 12 m 15

16 Plannja Listoilla viimeistelet talosi ulkonäön Upea kokonaisuus rakentuu pienistä yksityiskohdista. Plannja-listat on suunniteltu täydentämään Plannja-katteita. Listojen avulla viimeistelet rakennuksesi ulkonäön ja toimivuuden. Listojen varastopituus on 2 metriä (paitsi harjan tiivistelista Modern). Näiden tuotteiden lisäksi löydät Plannjan valikoimasta kaikki tarvittavat lisätarvikkeet, kuten harja- ja jiiritiivisteet, aluskatteet ja kiinnitystarvikkeet. Jälleenmyyjämme auttavat sinua toimivan kokonaisuuden toteutuksessa HLS harjalista, sileä HTLM harjan tiivistelista Modern HLP harjalista, pyöreä o 150 NLU nurkkalista, ulko NLS nurkkalista, sisä LL liitoslista o o A RL räystäslista IAL ikkunan alalista, A-mitta tilauksesi mukaan

17 PTL päätylista A 110 o YL ylälista, A-mitta tilauksesi mukaan PTLL päätylista leveä PTLM päätylista Modern SJL sisäjiirilista 20 o o o 15 tupla PYRL o 45 tupla pulpettikaton ylälista SJLL sisäjiirilista leveä 480 PL pielilista, A-mitta tilauksesi mukaan HLPA auman pääty HLPT harjalistan tuuletusputki (pyöreä) HLPH harjalistan pääty THL T-haara HLST harjalistan tuuletusputki (sileä) YHL Y-haara 17

18 Plannja Räystäsaluslevyt Siistit, värivalmiit ja silkinhimmeät teräslevyt on pinnoitettu kestävällä Plannja Hard Coatilla. Levyjä on kahta leveyttä: hyötyleveys 500 ja 660 mm. Levyjen vakiopituus on 2,8 m ja vakiovärinä on valkoinen PL 70. Plannja rei itettyjen räystäsaluslevyjen etuja: levyt on helppo asentaa, ei tarvitse maalata pinta on tarvittaessa helppo puhdistaa estää tehokkaasti jyrsijöiden ym. tuholaisten pääsyn räystäiden kautta välikattoon rei itys parantaa räystäiden ilmankiertoa levyt ovat täysin kierrätettäviä materiaaleja 18

19 Referenssi 19

20 Sadevesijärjestelmä 20

21 Kohota katseesi, valitse Plannja-laatua Plannja on koonnut yhteen kaiken, mitä tarvitset talosi sadevesijärjestelmään. Markkinoiden laajin valikoima sisältää kourut, syöksyputket, ulosheittäjät ja innovatiiviset tarvikkeet. Saat turvallisen ratkaisun, joka minimoi kosteusvaurioiden riskin talosi julkisivuissa, sokkelissa ja perustuksessa. Tiesitkö, että jo kevyt sade, jossa 100 neliön katolle tulee millimetri vettä tunnissa, kastelee katon viiden tunnin aikana 500 vesilitralla. 50 millimetrin kaatosateella vastaava määrä on peräti litraa! Varmatoimista kauneutta Plannja-sadevesijärjestelmä ei vain johda pois sade- ja sulamisvesiä. Sen tehtävänä on myös muodostaa talosi julkisivulle kaunis kehys. Voit esimerkiksi korostaa kouruja ja putkia väreillä. Tai voit antaa kourujen hohtaa tyylikkään hopeisina. Valittavanasi on yhdeksän väriä sekä muodikas alusinkki ja klassinen kupari. Plannja-sadevesijärjestelmä valmistetaan ruotsalaisesta laatuteräksestä. Se on paitsi kestävä, myös taloudellinen ja helposti asennettava. Lähin jälleenmyyjämme auttaa sinua räätälöimään taloosi ratkaisun, joka korostaa ja suojaa sinun talosi kauneutta. 21

22 Pitkäikäinen sadevesijärjestelmä Vesi on kovaa, itsepäinen tippa voi porata kiven ontoksi. Siksi Plannjasadevesijärjestelmä valmistetaan korkealuokkaisesta kuumasinkitystä teräksestä. Pidentääksemme tuotteiden elinikää entisestään, olemme Teräs Hard Coat Glossy pinnoittaneet teräksen molemmin puolin äärimmäisen kestävällä Sinkkipinnoite Pohjamaali Hard Coat Glossy -pinnoitteella. Passivointikerros Plannja-sadevesijärjestelmä kestää vuodenaikojen vaihtelut sateineen, lumineen, jäineen ja sulamisvesineen. Sinun ei tarvitse tehdä muuta kuin silloin tällöin puhdistaa kourut lehdistä ja muista roskista. Silloin vesi juoksee sinne, minne haluat. Vuodesta toiseen. Täydellinen rakennussarja kokonaisratkaisuihin Plannja-sadevesijärjestelmä sisältää kaiken, mitä tehokkaaseen sadevesijärjestelmään tarvitaan. Monista valikoiman tuotteista on useita malleja mitä erilaisimpiin taloihin ja toiveisiin. Jälleenmyyjillämme on sadevesijärjestelmien asiantuntijoita, jotka antavat mielellään tietoa valikoimastamme. Heiltä saat hyviä neuvoja ja he huomioivat talosi asettamat edellytykset. OSAT, JOTKA KESTÄVÄT AIKAA JA KOSTEUTTA Kouru Kouruliitos Ruuvi kiviseinään Piikki kiviseinään Kourukulma, sisä Ylihuuhtelusuoja, ulkokulma Säädettävä koukku Ylihuuhtelusuoja, sisäkulma Putkikäyrä 70 Kourukulma, ulko Lähtösuppilo Uni-pääty Seinäkiinnike Taivutettava ulosheittäjä Lehtisiivilä, jossa sadeveden ulosottohana Muhvi Putkikäyrä 70 Kourujäykiste Siivilä Kourukoukut Syöksyputki Haaraputki 70 0 Ulosheittäjä Siivilä Syöksyputken siivilä 22

23 Sadevesijärjestelmän tarkoituksena ei ole vain johtaa sade- ja sulamisvesiä pois talosta. Järjestelmällä voit antaa talolle myös kauniin kehyksen, esimerkiksi hyödyntämällä räystäskourujen ja syöksytorvien värejä. Plannja-sadevesijärjestelmästä löydät kaiken tarvitsemasi: räystäskourut, syöksytorvet, kourukoukut ja innovatiiviset tarvikkeet. Materiaalina on joko kuumasinkitty teräs tai kupari. Rakennustarvikeliikkeessäsi saat neuvoja räätälöityyn ratkaisuun, joka suojaa ja kaunistaa rakennuksiasi. Sadevesijärjestelmämme on pinnoitettu ympäristöystävällisellä polyesteripohjaisella Plannja Hard Coat Glossy-pinnoitteella. Värivaihtoehdot ovat tuossa oikealla. 01 Musta*) 80 Valkoinen*) Plannjan alumiininen sadevesijärjestelmä sopii erityisen hyvin rakennuksiin, jotka sijaitsevat suolapitoisessa ilmastossa rannikolla. Se on myös looginen valinta alumiinisen kattoprofiilin pariksi. Alumiinista sadevesijärjestelmää on saatavana kolmea eri väriä: 01 musta, 80 valkoinen ja 45 hopeametalli. 20 Tummanharmaa*) 56 Tummanruskea*) 45 Hopea 22 Tummanpunainen 42 Punaruskea 15 Tumma hopeametalli Alusinkki Kupari 45 Hopea *) = varastoväri, muut värit tilauksesta 23

24 Helppo laskea - helppo asentaa Koukkujen kiinnittäminen ja kourujen ja putkien asentaminen ei ole vaikeaa. Mutta kun teet valmistelut huolellisesti, oikeiden tuotteiden ja pituuksien tilaaminen on entistä helpompaa. Plannja-sadevesijärjestelmän tuotteet sopivat kaikille katoille. Kattosi koko ratkaisee, minkä kokoiset kourut ja syöksyputket tarvitset. Mitä suurempi katto, sitä leveämmät kourut. Noudattamalla seuraavien sivujen ohjeita osaat laskea materiaalitarpeen ja asennuksen. Sivuilla on myös tarkka esittely kaikista sadevesijärjestelmän tuotteista kuvineen ja mittoineen. Onnea matkaan! 24

25 Näin asennat MITTAA KATTO Mittaa kattopuoliskojen pituus ja leveys. Jos pinta-ala on alle 50 m 2, käytetään kouruja, joiden leveys on 100 mm, ja putkia, joiden halkaisija on 75 mm. Jos pinta-ala on m 2, käytetään kouruja, joiden leveys on 125 mm, ja putkia, joiden halkaisija on 90 mm. Vielä suurempiin kattoihin on saatavana kouruja, joiden leveys on 150 mm, ja putkia, joiden halkaisija on 100 mm. Harjakatto Aumakatto SYÖKSYPUTKIEN MÄÄRÄ Yksi syöksyputki riittää enintään 10 metrin kourulle. Aumakattoisiin taloihin on aina asennettava kaksi syöksyputkea pitkälle sivulle ja 125 mm leveät kourut. Kulmataloihin syöksyputket sijoitetaan kuvan mukaisesti. Käytä kourua, joka on sovitettu kattopinnan mukaan. Kulmakatto Syöksyputkien sijainti Mittaa ensin kourukoukkujen kiinnityspaikat. Asenna sen jälkeen koukut, kourut ja syöksyputket. NÄIN MITTAAT Enintään 10 metrin pituuksille riittää yksi syöksyputki. Koukut jaetaan kuten luonnoksessa 1 (ks. alla) ja merkitään 1, 2 jne. Asenna ensimmäinen ja viimeinen koukku 10 cm:n päähän katon reunasta. Yli 10 metrin katoille tarvitaan 2 syöksyputkea. Koukut jaetaan kuten luonnoksessa 2 (ks. alla) ja merkitään 1 1, 2 2 jne. Asenna koukku nro 1 1 noin 30 cm:n päähän keskikohdasta ja viimeiset koukut noin 10 cm:n päähän katon reunasta. Lyhyet koukut ruuvataan suoraan räystäslautaan. Jos räystäslautaa ei ole asennettu kohtisuoraan, voidaan lyhyt 2. koukku taivuttaa, tai mm käyttää 27 o kattokaltevuuksille tarkoitettua lyhyttä erikoiskoukkua Syöksyputki Lape mm Syöksyputki Yksilappeinen Talon pituus m = 2 syöksyputkea Esimerkiksi 20 m/0,9 m=24 koukkua Talon pituus maks. 10 m = 1 syöksyputki Esimerkiksi 10 m/0,9 m=12 koukkua Lape Syöksyputki 100 mm 100 mm TYÖKALUT Plannjan sadevesijärjestelmän asentamiseen tarvitaan vain vasara, pihdit, ruuvitaltta, rautasaha, mitta, narua ja koukuntaivutustyökalu (mikäli käytät taivutettavia koukkuja). 25

26 KOURUKOUKUT KOURUT Kourun kannattelemiseen tarvitaan yksi kourukoukku cm välein. Kouru asennetaan niin, että se viettää Noin 25 mm syöksyputkeen päin, yläkohdassa laskun on oltava 5 mm/m. Pitkät koukut Pitkät koukut taivutetaan niin, että kouruun tulee lasku. Tee näin: merkitse peruslinja luonnoksen mukaisesti, aseta koukut vierekkäin ja merkitse peruslinja ensimmäiseen ja viimeiseen koukkuun. katon pituus / 5 mm/m antaa Esim. talon pituus 10 m kokonaiskaltevuuden, joka Lasku/m 5 mm = 50 mm merkitään viimeiseen koukkuun. piirrä linja peruslinjan ja kaltevuusmitan välille, ks. kuva. numeroi ja taivuta koukut koukuntaivutustyökalulla. Koukut kiinnitetään ruuveilla. Merkitse ensin, kuinka kauas kourun päädystä syöksyputki on sijoitettava. Sahaa kaksi vinoa viiltoa niin, että aukon kooksi tulee noin 10 cm. Taivuta aukon reunat parantaaksesi veden valumista. Työnnä lähtösuppilon taivutettu reuna paikalleen. Aseta suppilo kourua ja takareunaa vasten ja taita lukituskieli takareunan yli. Kourun pyöristetyn osan (palteen) on käännyttävä ulospäin. Uni-pääty asennetaan kiertämällä se kourun palteeseen. Vetäise juova saumausmassaa ja paina pääty koruun. Lyö sen jälkeen pääty kiinni. Lyhyet koukut Merkitse lasku pingotetun narun avulla. Ruuvaa koukut suoraan räystäslautaan. Ruuvataan suoraan räystäslautaan. Naru Combi-pääty asennetaan työntämällä se kourun päälle. Pääty varmistetaan kuvan mukaisesti. Lopuksi kourupäädyn vapaa kärki käännetään sisään peukalolla (ks. kuva). Säädettävä koukku Mittaa räystäskulma. Sovita koukku oikeaan asentoon (2) ja taita sekä paina lukituslevy alas kunnolla. Räystäskulmassa 0-18 lukituslevy taivutetaan taaksepäin (3) ja eteenpäin (4). Sen jälkeen asenna loput koukut samaan asentoon kuin ensimmäinen. Huomioi riittävä kourun kaato, vähintään 2,5 mm /m. 1 2 Katkaise kouru oikeaan pituuteen ja aseta se koukkuihin. Paina kouru kiinni koukun etureunaan ja taita etummainen lukituskieli reunan yli. Kierrä sen jälkeen kourua alaspäin ja lukitse taaempi kieli. Jos käytät säädettävää koukkua, aseta kouru ensin koukun takareunaan. Sitten paina kourua etureunasta ja lukitse se taivutettavalla etulevyllä Kourut jatketaan kouruliitoksilla. Pane kourut vastakkain. Aseta kouruliitos takareunaan ja paina se kourua vasten. Käännä lukituskieli kämmenellä kourua vasten

27 VÄLIKAPPALEET ULOSHEITTÄJÄT Välikappaleen, kahden putkikäyrän välisen putken, pituus mitataan seuraavasti. Paina ylempi putkikäyrä (1) kiinni lähtösuppiloon ja suuntaa se kohti syöksyputken ajateltua sijoituspaikkaa. 1 Pidä alempi putkikäyrä (2) ylöspäin ja kohdista ylempään putkikäyrään. Putkikäyrän ja seinän välisen etäisyyden on 2 oltava 35 mm. Säädä Välikappale putkikäyrät niin, että ne tulevat linjaan toisiinsa nähden. Käytä mittatikkua oikolautana. Mittaa putkikäyrien välinen etäisyys ja lisää siihen 10 cm. Väliputki on 1 m, ja putken päässä on supistus. Talossa, jossa on pitkät räystäät, voidaan välikappaleena käyttää myös katkaistua syöksyputkea. SEINÄKIINNIKE Seinäkiinnike Syöksyputken seinäkiinnike asennetaan 10 cm alemman putkikäyrän alapuolelle. Seinäkiinnikkeitä on sekä puu- että kiviseinään. Kivi-/ tiiliseinään porataan reikä kiinnikkeen piikille. Poraa saumaan, älä tiiliskiveen. Seinäkiinnikkeiden väli saa olla korkeintaan 2 metriä. Yhdistä putkiosat ja liitä ne lähtösuppiloon. Tarkasta, että putki on suorassa seinällä ja säädä pituus tarpeen mukaan. LISÄTARVIKKEET Ulosheittäjä asennetaan, kun syöksyputkea ei ole liitetty pintavesijohtoon. Kiinnitä ulosheittäjä ruuvilla tai popniitillä. Siivilä, itsepuhdistuva lehtisiivilä, muhvi Siivilä ja lehtisiivilä estävät roskia pääsemästä pintavesijohtoon. Siivilä asennetaan liitosputkella tai ilman. Itsepuhdistuva lehtisiivilä asennetaan suoraan syöksyputken ja pintavesijohdon väliin. Muhveja on erikokoisille pintavesijohdoille. Putkisiivilä Putkisiivilä asennetaan suoraan pintavesijohtoon estämään roskia tukkimasta johtoa. Taivutettava ulosheittäjä, lehtisiivilä, jossa sadeveden ulosottohana Haluatko ottaa talteen sadevedet? Asenna syöksyputkeen taivutettava ulosheittäjä, tai lehtisiivilä, jossa on sadeveden ulosottohana, ja liitä siihen letku - jolloin voit johtaa vedet kukille ja pensaille. Haaraputki Haaraputkea käytetään veden poistamiseen useilta katoilta samojen syöksyputkien kautta. Puuseinän kiinnike ruuvataan kiinni seinään. Kiviseinän kiinnike ripustetaan piikkiin ja kiinnitetään taittamalla ulostyöntyvä kieli piikkipellin alareunan päälle. Ylihuuhtelusuoja Ylihuuhtelusuoja estää vettä valumasta sisänurkkien kulmien yli. Saatavana myös suora ylihuuhtelusuoja. Putki sovitetaan kiinnikkeeseen ja lukitaan kiertämällä lukituspainiketta puoli kierrosta ruuvitaltalla. Irrotettaessa kiinnike avataan kiertämällä lukituspainiketta taaksepäin puoli kierrosta ja työntämällä sen jälkeen ruuvitaltta johonkin irrotusrei istä lukituspainikkeen irrottamiseksi. Ulostyöntyvän kiinnikkeen asennus Kiinnikkeen lukituskiilat lyödään alas vasaran ja puupalikan avulla. Lukituskiilan leveä puoli alaspäin. 27

28 Plannja Sadevesijärjestelmän osat Kourut* ja tarvikkeet Tuotenro. Kourukoukut Tuotenro. Räystäskouru 101 P= 2 000, 3 000,4 000, 5000, 6000 mm H= 100, 125, 150 mm Kourukoukku 106 P= 210 mm, H= 100, 125, 150 mm Kourukulma, sisä 102 H= 100, 125, 150 mm Saatavana myös erikoiskulmia Kourukoukku 108 P= 70 mm H= 100, 125, 150 mm Kourukulma, ulko 103 H= 100, 125, 150 mm Saatavana myös erikoiskulmia Uni-pääty 115 H= 100, 125, 150 mm Kourukoukku H= 100, 125, 150 mm Säädettävä koukku 190 H=100, 125, 150 Kouruliitos 142 H=100, 125, 150 mm Kaikki annetut mitat ovat millimetreinä, P= pituus ja H= halkaisija. * Kourujen varastopituudet 3,4 ja 6 m. 100 mm tuotteet tilauksesta. Lähtösuppilo 111 Sopii kaikkiin kouru- ja 112 syöksyputkiyhdistelmiin 113 Ylihuuhtelusuoja, sisäkulma 116 Ylihuuhtelusuoja, ulkokulma 117 kouruun

29 Syöksyputket ja tarvikkeet* Tuotenro. Tuotenro. Putkikäyrä H= 120 mm Haaraputki, H=75, 90, 100 mm Putkikäyrä H=75, 90, 100 mm Syöksyputki 220 P= 1000, 2000, 3000, 4000, 5000, 6000 H=75, 90, 100, 120 mm Taivutettava ulosheittäjä 241 Voit ottaa sadevettä talteen niin halutessasi H=75, 90, 100 mm Seinäkiinnike 223 H=75, 90, 100, 120 mm Ruuvi kiviseinään 426 P=125, 300 mm Piikki kiviseinään 425 P=150, 175, 250 mm Ulosheittäjä 226 H=75, 90, 100, 120 mm Siivilä 450 Lehtisiivilä 456 Syöksyputken siivilä 458 Sokkelipolvi 266 Muhvi 457 Lehtisiivilä, jossa sadeveden 463 ulosottohana H=75, 90, 100 mm * Syöksyputken varastopituudet 1 ja 3 m. 75 mm tuotteet tilauksesta. 29

30 Plannja Läpiviennit ja paloluukku PLANNJA TUULETUSPUTKI Eristetty, sopii tiilikuvioisille ja suorille katteille ilmanvaihtokoneen tai liesituulettimen poistoputkeksi. Varastovärit: musta, ruskea ja punainen. Halkaisija: 125 mm. PLANNJA PALOLUUKKU Sopii tiilikuvioisille katteille. Varastovärit: punainen, ruskea ja musta. Koko: 600*600 mm. Lukollinen. PLANNJA TUULETUSPUTKI HUIPPUIMURILLA Eristetty, sopii tiilikuvioisille ja suorille katteille ilmanvaihtokoneen tai liesituulettimen poistoputkeksi. Varastovärit: musta, ruskea ja punainen. Halkaisija: 125 mm. PLANNJA VIEMÄRIN TUULETUSPUTKI Eristetty, sopii tiilikuvioisille ja suorille katteille. Saatavana myös eristämättömänä välipohjan tuuletukseen. Halkaisija: 110 mm. PLANNJA ANTENNIN LÄPIVIENTI Sopii tiilikuvioisille ja suorille katteille. Varastovärit: musta, ruskea ja punainen. 30

31 Plannja Kattoturvatuotteet Lumet uhkaavat pudota. Frisbeet on haettava. Antennit on asennettava. Kaikille katoille on joskus noustava, ja sinä kiinteistönomistajana olet vastuussa turva-asennusten asianmukaisuudesta. Plannja Kattoturvatuotteet on ensiluokkainen ja täydellinen järjestelmä erikoissuunniteltuja kiinnitystuotteita, jotka sopivat kaikkiin Plannja-kattoihin. Ne valmistetaan kuumasinkitystä laatuteräksestä, ilman hitsaussaumoja. Värivaihtoehdot ovat valkoinen (vain tikkaat), ruskea, musta ja punainen. VALMIIT SARJAT Nousutikas sivulle + AS 1 Nousutikas päätyyn +AS 1 ja AS 1L Lapetikas + AS 3 Turvatikas + AS 4 Asennussarja sisältää kaikki normaaliin asennukseen tarvittavat kiinnikkeet ja tarvikkeet. Vain asennustyöstä huolehtiminen jää sinulle. TIKKAAT JA MITOITUS Kaikkien tikkaiden perusmitat ovat 2,4 m, 3,0 m, 3,6 m. Niitä yhdistelemällä saat tarvitsemasi kokonaisuuden. Nousutikkaan pituus on räystäskorkeus 1m. Lapetikkaan pituus on lappeen mitta. Tikkaan jalkojen tulisi olla noin 20 cm räystästä pidemmät. Niitä voidaan tarvittaessa lyhentää, koska putkissa on useita kiinnityskohtia nousutikkaita varten. KATTOSILTA Nuohoojan paras ystävä. Plannja kattosilta mahdollistaa turvallisen liikkumisen katolla. Kattosilta kiinnitetään katteeseen säädettävillä jaloilla, joiden avulla kävelyosa saadaan vaakasuoraan 45 asteen kattokaltevuuteen saakka. Silta toimitetaan valmiina 3 m mittaisena sarjana joka sisältää kaiken tarpeellisen, myös kiinnitystarvikkeet ja asennusohjeet. LUMIESTE Ei enää lumivyöryjä katolta. Ilman lämmetessä katolta vyöryvä lumi saattaa säikäyttää. Plannja lumiesteen paksut ovaaliputket pitävät lumen katolla ja tukevat jalat varmistavat turvallisen kiinnityksen. Se toimitetaan valmiina 3 metrin sarjana, joka sisältää myös kiinnikkeet ja asennusohjeet. 31

32 Plannja Laatu Plannja on jalostanut terästä Pohjoismaiden ja muidenkin maiden kattoihin yli 40 vuoden ajan. Olemme kehittäneet kestäviä kattoratkaisuja ja yksityiskohtia, jotka kestävät niin raekuurot kuin äärimmäiset lämpötilavaihtelut. Tekniikan rinnalla kehitämme myös muotoilua. Sillä mikä muu materiaali kuin teräs voisi tarjota 14 värivaihtoehtoa ja puolisen tusinaa erilaisia profiileja? Kokonaistaloudellisuus Katon näkemättä jättäminen tulee kalliiksi. Silloin vuoto paljastuu vasta, kun vahinkoja on syntynyt jo alarakenteisiin. Me Plannjalla tiedämme, että katolla on suuri vaikutus talon toiminnalliseen, esteettiseen ja taloudelliseen arvoon. Katto, jolla on Plannjan laatutakuu, on helposti kuljetettava ja yksinkertaisesti asennettava. Kattomme kestävyydelle annamme vähintään 10 vuoden takuun. Käsitteeseen kokonaistaloudellisuus sisällytämme mm. esivalmistelujen määrän, työtuntien määrän ja tulevat huollot. Näin tarkasteltuna Plannja tuo varmasti voiton kotiin. Ympäristö Plannjan teräskatettujen julkisivujen takana käy jatkuva ympäristötyö: Hard Coat -pinnoitettu Plannja-katto on 100 %:sesti kierrätettävä. Uudet tuotteemme käsitellään ympäristöystävällisillä polyesteripohjaisilla pinnoitteilla. Ja koska peltikatto painaa vain kymmenesosan tiilikaton painosta, se on ympäristön kannalta edullisempi myös kuljetettaessa. Plannja Hard Coat Katon on kestettävä lunta, jäätä ja kaatosadetta. Samoin nuohoojan kenkiä ja auringon porotusta. Plannja Hard Coat -pinnoite on kehitetty näihin vaatimuksiin, ja rakennusteollisuudessa se on jo käsite. Polyesteripohjainen Hard Coat sisältää aineita, jotka antavat katteelle keraamisen, erittäin kovan ja naarmuuntumattoman pinnan. Pinnoite vaimentaa myös sateen ääntä. Kovuudestaan huolimatta Plannja Hard Coat on mukautuva ja kestää kattopellin mahdolliset liikkeet. Pintakerros Pohjamaali Passivointikerros Sinkkipinnoite Teräs Sinkkipinnoite Passivointikerros Taustamaali Suojalakka Teräs Hard Coat Plannja Green Coat Plannja Green Coat on uusi patentoitu värikonsepti, joka perustuu luonnollisiin kasviöljyihin jopa 40 prosenttia perinteisistä liuotusaineista on korvattu kasviöljyillä. Tuloksena on uuden sukupolven ympäristöystävällinen pinnoite, joka vähentää hiilidioksidikuormitusta ilmastossa. Pinnoite on myös markkinoiden ainoa erityisesti Pohjoismaisiin olosuhteisiin kehitetty kromiton tuote. Plannja Värijärjestelmä Annoimme Plannja-väripaletin kehitystyön arkkitehdille. Tuloksena syntyi peräti 14 väriä! Valikoimamme perusvärit ovat yhteydessä luonnon tärkeimpiin värielementteihin. Lisäksi tarjoamme tarkoin määriteltyjä erikoisvärejä, jotka valmistamme tilaustyönä tuotteesta riippumatta. Plannjan väriskaala tuo mieleen syksyiset lehdet, kuusenneulaset, keskikesän nurmikon, mullan ja kivet vedenrajassa. Katso talosi julkisivua ja ympäristöä. Plannjan väreillä saat ne sopusointuun. Pintakerros Pohjamaali Passivointikerros Alumiini Passivointikerros Suojalakka Aluminium Alumiini 32

33 Kohota katseesi 14 väriin Plannjan laajan värivalikoiman avulla on helppo luoda miellyttäviä kontrasteja suhteessa talon arkkitehtuurin ja ympäröivän luonnon väreihin. Värisävyt ovat peräisin luonnon elementeistä, maasta, vedestä, ilmasta ja tulesta. Voit itse kokeilla katon ja kourujen eri värisävyjen yhdistämistä sivustollamme Plannjan värisävyt kestävät erityisen pitkään, sillä teräksen pinnoitteena on markkinoiden kovin pinnoite Plannja Hard Coat. Kaikkia Plannja-katteita on saatavana kaikissa tämän sivun väreissä. Painotekniikka asettaa omat rajoituksensa, käy katsomassa todellisia värimalleja jälleenmyyjiemme luona. 01 Musta 10 Grafiitinharmaa 15 Tumma hopeametalli 45 Hopeametalli 60 Sinkinharmaa 70 Valkoinen 61 Tummansininen 81 Sininen 12 Tiilenpunainen 22 Tummanpunainen 53 Tummanvihreä 34 Keltainen 16 Ruskeanmusta 607 Kivenharmaa 33

34 Osto-opas Osto-oppaasta näet, mitä sinun tulee ottaa huomioon ennen katon tilausta. On hyvä käydä suunnitelmat läpi yhdessä kattoammattilaisen kanssa. Asennusohjeet ovat erillisenä esitteenä. Katso lisätietoja ja lähimmät Plannja-jälleenmyyjät osoitteesta plannja.fi. 34

35 Näin mittaat kattosi ennen katteiden tilausta. Jotta jälleenmyyjämme voisi antaa sinulle tarjouksen tarvitsemastasi kokonaisuudesta, hän tarvitsee tarkat tiedot kohteesta. Valitse mikä alla olevista malleista vastaa parhaiten tarvettasi, mittaa kaikki merkityt kohdat, kirjaa ne ylös alla olevaan muistilistaan ja ota se mukaan käydessäsi jälleenmyyjän luona. Kattoni on tämän tyyppinen Kattoni on tämän tyyppinen Kattoni on tämän tyyppinen Sinun tarvitsee ilmoittaa ainoastaan mitat A ja B, mikäli kattosi on täysin suorakaiteen muotoinen. Kattoni on tämän tyyppinen Kattoni on tämän tyyppinen Kattoni on tämän tyyppinen Kattoni on tämän tyyppinen Kattoni on tämän tyyppinen Kattoni on tämän tyyppinen Kattoni on tämän tyyppinen Asenna tähän syöksytorvi. Asenna tähän syöksytorvi, mikäli räystään pituus on yli 10 m. Tiilikuvioisia profiileja käytettäessä mitan R tulee olla aina jaollinen tiilikuvion mitalla (Stiili 350 mm ja Kartano 400 mm). Kattoprofiilit 1. Merkitse ensin oikea kattotyyppi yllä olevista 2. Täytä alle ne mitat, jotka tarvitaan kyseisestä tyypistä A mm B mm C mm D mm E mm F mm G mm H mm I mm J mm K mm L mm M mm N mm R mm Kattoturvatuotteet Valitse tarvittavat kattoturvatuotteet Tikkaat Kattosilta Läpiviennit Lumieste Sadevesijärjestelmä Mittaa talosi korkeus Talon korkeus (räystäskourun yläreunasta syöksytorven päähän) 35
