Triangle Colorscale. Created for design CMYK GUIDE. Intuitiivinen, tarkka ja käytännöllinen

Transkriptio

1 Created for design CMYK GUIDE Intuitiivinen, tarkka ja käytännöllinen

2 CMYK GUIDE -kartasta värit löytyvät nopeasti, ja ne ovat painettuina juuri sitä mitä valittiinkin!

3 INTUITIIVINEN Suunnittelijan nopea apuväline CMYK GUIDE sopii niille, jotka haluavat valita värit nopeasti, ja niille, joille teknisten ominaisuuksien pitää olla kerralla kunnossa ilman turhaa säätämistä! KÄYTÄNNÖLLINEN Kolme karttavihkoa CMYK GUIDE koostuu perusvihkosta ja kahdesta pikkuvihkosta, joissa on yhteensä väriä. Created for design Havainnolliset karttasivut Perinteiseen, moniin jaksoihin jaettuun cmyk-karttaan verrattuna CMYK GUIDEssa värit ovat yhtäjaksoisena väriavaruutena. Sivut ohjaavat suoraan halutulle värialueelle, ja väri olipa se vaalea-, keski- tai tummasävyinen löytyy usein jo ensimmäiseltä tai toiselta sivulta. Värikartan käyttö ei voisi olla yksinkertaisempaa! Havainnollisista karttasivuista asiakkaidenkin on helppo ymmärtää väriavaruutta, jolloin keskustelut asiakkaan kanssa suunnitteluvaiheesta painoon käyvät nopeasti ja selkeästi. ISO TARKKA Paino uusimman ISO-standardin mukaan Väriskaala sopii ammattitason cmyk-töihin, joissa halutaan taata tasainen painojälki olipa painopaikka sitten kulman takana tai toisella puolella maapalloa. CMYK GUIDE on apuväline, johon voi viitata tarkasti. Painoturvalliset värit Kaikista väreistä on tarkka värierottelu. Tekniikkaan sen enempään sotkeutumatta painotuloksena ovat tasaiset värit ja tasainen harmaatasapaino pienempi enimmäisvärimäärä. Eniten suosituimpia värejä CMYK GUIDE on helppokäyttöinen. Värikartan sivulla asteikko on väljempi tummissa ja harmaan sävyissä ja tarkempi vaaleissa sävyissä. Järjestelmä on suunniteltu niin, että se esittelee koko cmyk-avaruuden järkevästi porrastettuna. Mukana ovat kaikki paljon käytetyt värisävyt. Neljä väriä neljä lukua Värikoodit ovat c-m-y-k-järjestyksessä hopealla painettuina. Hopea ei häiritse värin hahmottamista värikarttaa selatessa. Värikenttien koko on 16 x 16 mm Painoturvallinen värierottelu tekee väreistä tasaisemmat eri valonlähteissä. Syaani 77% Magenta 5% Keltainen 96% Musta 38%

4 Viisi tuotetta kahdessa sarjassa Järjestelmä koostuu Allround-sarjasta, jossa on kolme skaalaa. Skaalat on painettu kolmelle tavallisimmalle paperityypille: kiiltävälle ja matalle päällystetylle paperille sekä päällystämättömälle paperille. Lisäksi CMYK GUIDEsta on saatavilla Highline-sarja, joka koostuu kahdesta vaativaan suunnittelutyöhön tarkoitetusta erikoistuotteesta. 2. CMYK GUIDE Gloss Päällystetty kiiltopaperi CMYK GUIDE Gloss soveltuu töihin, jotka painetaan päällystetylle kiiltopaperille. Paperityyppi toistaa värit visuaalisesti puhtaimmin ja kirkkaimmin, ja siksi paperi soveltuukin töihin, joissa kuvat ja värit ovat merkittävässä asemassa. 1. CMYK GUIDE Matte Päällystetty mattapaperi CMYK GUIDE Matte on perustuotteemme, josta löytyvät värit päällystetylle mattapaperille painettaviin töihin. Monet arkkioffsettyöt painetaan tälle paperityypille, joka toistaa hyvin kuvat ja värit tekstin luettavuudesta tinkimättä. 3. CMYK GUIDE Uncoated Päällystämätön paperi CMYK GUIDE Uncoated soveltuu töihin, jotka painetaan päällystämättömälle paperille. Paperityyppi toistaa värejä rajallisesti, mutta paperilla on hyvä huomioarvo.

5 10 Created for design Laajempi cmyk-avaruus CMYK XTRA -avaruudessa hallitseva perusväri painetaan kahdesti. Tämä laajentaa väriavaruutta huomattavasti: painamalla esimerkiksi keltainen kahteen kertaan siitä tulee kylläisempi ja lämpimämpi. 4. CMYK GUIDE Highline matte Erittäin korkea tekninen laatu CMYK GUIDE Highline matte sopii töihin, joissa asetetaan suuret vaatimukset koko väriavaruudelle. Tässä sarjassa CIELab-arvoilla on paras harmonia sekä cmy- että rgb-väreissä. Ylimääräiset värit vaativat jopa kolme ylimääräistä painokertaa, mutta ajatuksena on, että jo yksikin väri laajentaa väriavaruutta suurella alueella. Esimerkiksi ylimääräinen keltainen ei laajenna vain keltaisia, oransseja ja oranssinpunaisia alueita vaan myös suurta osaa vihreästä alueesta. Oheisesta kaaviosta näkyy, miten CMYK XTRA (punainen viiva) laajentaa perinteistä cmyk-avaruutta (sininen viiva). Väriesimerkit ovat seuraavalla sivulla. CMYK XTRA ei pyri korvaamaan erikoisvärejä. Se on apuväline, joka avaa vain yhdellä värillä avaruuden osia, joita cmyk-maailmassa ei muuten ole. 2xC 2xY xC xY 2xM 2xM CMYK XTRA vastaa ISO-standardia Järjestelmän nerous on, että paino painaa värit ISOstandardin mukaisesti ihan niin kuin normaalistikin. Varsinaista painoprosessia ei muuta se, että muutamat värit painetaan kahteen kertaan. 5. CMYK XTRA Highline matte Kaksoispaino vaativalle käyttäjälle Paino mukaan prosessiin Ylimääräisten värien painamisessa on tärkeää, että paino tuntee ja hyväksyy menetelmän. Kaikille painoille tämä ei ole vielä tuttu menetelmä. Muistakaa myös tehdä koepainatus, jotta työvaiheet ovat varmasti selvillä kaikille. CMYK XTRA Highline matte sopii töihin, joissa perinteinen cmyk-väriavaruus ei riitä. Se sopii graafikoille, jotka haluavat väreihin elämää ja syvyyttä.

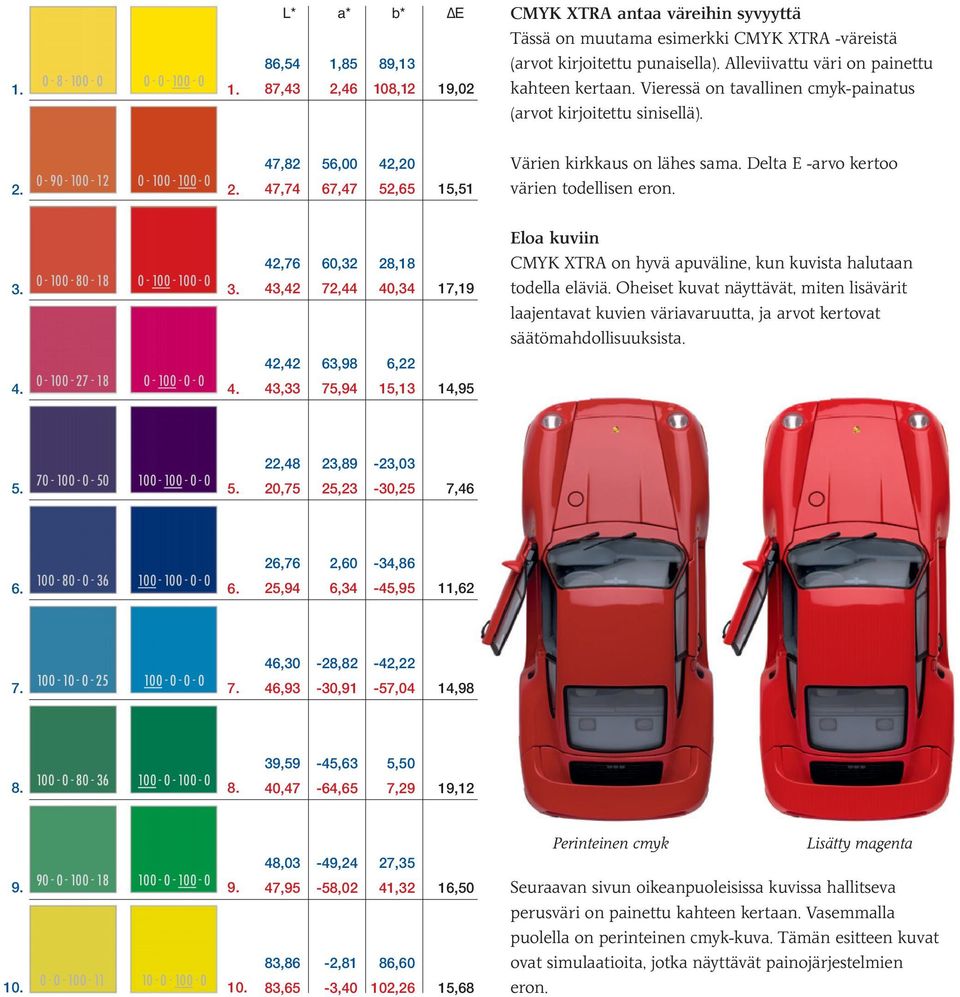

6 L* a* b* E 86,54 1,85 89,13 87,43 2,46 108,12 19,02 CMYK XTRA antaa väreihin syvyyttä Tässä on muutama esimerkki CMYK XTRA -väreistä (arvot kirjoitettu punaisella). Alleviivattu väri on painettu kahteen kertaan. Vieressä on tavallinen cmyk-painatus (arvot kirjoitettu sinisellä) ,82 56,00 42,20 47,74 67,47 52,65 15,51 Värien kirkkaus on lähes sama. Delta E -arvo kertoo värien todellisen eron ,76 60,32 28,18 43,42 72,44 40,34 17,19 Eloa kuviin CMYK XTRA on hyvä apuväline, kun kuvista halutaan todella eläviä. Oheiset kuvat näyttävät, miten lisävärit laajentavat kuvien väriavaruutta, ja arvot kertovat säätömahdollisuuksista ,42 63,98 6,22 43,33 75,94 15,13 14, ,48 23,89-23,03 20,75 25,23-30,25 7, ,76 2,60-34,86 25,94 6,34-45,95 11, ,30-28,82-42,22 46,93-30,91-57,04 14, ,59-45,63 5,50 40,47-64,65 7,29 19, ,03-49,24 27,35 47,95-58,02 41,32 16,50 83,86-2,81 86,60 83,65-3,40 102,26 15,68 Perinteinen cmyk Lisätty magenta Seuraavan sivun oikeanpuoleisissa kuvissa hallitseva perusväri on painettu kahteen kertaan. Vasemmalla puolella on perinteinen cmyk-kuva. Tämän esitteen kuvat ovat simulaatioita, jotka näyttävät painojärjestelmien eron.

7 Created for design Perinteinen cmyk Lisätty syaani Perinteinen cmyk Lisätty magenta Perinteinen cmyk Lisätty keltainen

8 CMYK GUIDEn periaatteet 1. CMYK GUIDE on maapalloa muistuttava väriavaruus, jossa pohjoisnapa on valkoinen ja etelänapa musta. 3. Päiväntasaaja on värirengas, joka sisältää puhtaat ja kylläiset värit. 6. Esimerkki perusvihkon sivusta 10, jossa päiväntasaajalla on oranssi perusväri. Värissä on 80% magentaa ja 100% keltaista. + valkoinen + vaalea harmaa + keskisävyinen harmaa + tumma harmaa + musta 2. Napojen välinen akseli sisältää teoriassa neutraalit harmaasävyt. 4. Värirenkaasta sisäakselia kohti värien kylläisyys vähenee. 7. Oranssi sekoittuu värikartassa valkoiseen, mustaan ja harmaan eri sävyihin. Ulkoreunalla on vain päävärin ja valkoisen tai mustan sekoituksia. Sisällä ovat päävärin ja harmaan eri asteiden sekoitukset. 5. Puhtaaseen väriin sekoittuu siis enemmän harmaata.

9 Created for design Värikenttä luonnollisessa koossaan. CMYK GUIDEn värierottelu on tarkkaa. Erityisen käytännöllinen on perusvihkon viimeinen sivu. Sen neutraalit harmaat ovat erityisen vastustuskykyisiä graafisten painotöiden luontaiselle vaihtelulle! Teoreettisesti ajateltuna harmaa alue on yhtä suuri kuin värillinen, mutta käytännössä harmaasävyjä ei tarvita yhtä paljon. Siksi harmaasävyt on siirretty omaan pikkuvihkoseen. Vaaleita alueita käytetään sen sijaan paljon, joten suositut pastellit on myös siirretty omaksi pikkuvihkosekseen. Perusvihkon sivu 10.

10 A l l r o u n d - s e r i e n 1. CMYK GUIDE Matte 2. CMYK GUIDE Gloss 3. CMYK GUIDE Uncoated Paperi ISO-paperityyppi 2 Ikono Silk 250 gr Painokone Rasteritiheys Delta E * Heidelberg Speedmaster XL linjaa/cm Paperi ISO-paperityyppi 1 MultiArt Gloss 250 gr Painokone Rasteritiheys Delta E * Heidelberg Speedmaster XL linjaa/cm Paperi ISO-paperityyppi 4 Multidesign Original White 250 gr Painokone Rasteritiheys Delta E * Heidelberg Speedmaster XL linjaa/cm TVI Tone Value Increase * 40% 80% Syaani 51% 90% Magenta 52% 92% Keltainen 52% 89% Musta 55% 92% Kokonaisvärimäärä (TVS Tone Value Sum) ei ole yli 300% * Mittaukset ovat vähintään viiden painoarkin keskiarvoja. Tarkemmat tekniset tiedot ovat osoitteessa TVI Tone Value Increase * 40% 80% Syaani 52% 91% Magenta 53% 92% Keltainen 53% 92% Musta 56% 92% Kokonaisvärimäärä (TVS Tone Value Sum) ei ole yli 300% TVI Tone Value Increase * 40% 80% Syaani 61% 93% Magenta 59% 92% Keltainen 60% 93% Musta 64% 94% Kokonaisvärimäärä (TVS Tone Value Sum) ei ole yli 300%

11 H i g h l i n e - s e r i e n Created for design 4. CMYK GUIDE Highline matte Paperi ISO-paperityyppi 2 Ikono Silk 250 gr Painokone Rasteritiheys Delta E ** Heidelberg Speedmaster XL 105 :Sublima 94 linjaa/cm TVI Tone Value Increase * 40% 80% Syaani 53,4% 89,8% Magenta 54,6% 88,8% Keltainen 54,0% 91,0% Musta 54,8% 90,4% TVS Tone Value Sum ikke over 300% ** Mittaukset ovat vähintään viiden painoarkin keskiarvoja, neljällä eri spectrofotometer. 5. CMYK XTRA Highline matte Paperi- ja painotiedot sekä tekniset tiedot ovat samat kuin CMYK GUIDE Highline mattessa. Jokaisen painovärin Delta E -arvo on ISO-standardin mukainen. Painovaatimukset: Painojärjestys K, C, (C), M, (M), Y, (Y) Suluissa olevat värit painetaan kahteen kertaan. Kaksi kertaa painettavat värit on painettava peräkkäin (esim. K, C, M, M, Y, jos magenta painetaan kaksi kertaa). Painotapa on märkää märälle. Rasterikulmat Neljän cmyk-värin kulmat ovat kuten normaalistikin, ja kahdesti painettavien värien kulmat ovat seuraavat: Ylimääräisellä keltaisella on sama kulma kuin mustalla. Ylimääräisellä magentalla on sama kulma kuin syaanilla. Ylimääräisellä syaanilla on sama kulma kuin magentalla. Muita rasterityyppejä käytettäessä on huomioitava värisävyt ja moiré-kuviot. Kahdessa hallitsevassa painovärissä suositellaan välttämään dot-on-dotpainamista. Moiré-kuvio voidaan välttää, jos ylimääräisissä väreissä käytetään stokastista rasteria. Koepainatusta suositellaan ennen painotyön aloittamista. Markkinoiden suosimat paperit CMYK GUIDEn paperit sisältävät optista valkoista, ja ne ovat hieman ISO-standardia valkoisempia. Paperilaadut vastaavat kuitenkin hyvin niitä papereita, joita painotöissä yleisesti käytetään. Tuotteiden koko: Perusvihko: korkeus 325 mm, leveys 210 mm Pikkuvihkot: korkeus 170 mm, leveys 100 mm Pakkaus: 385 x 245 x 45 mm Tarkemmat tekniset tiedot ovat osoitteessa
