1 Käyttöohje FI Hawker SmarTech -vaihe

2 SUOMEKSI Sisällysluettelo Sisällysluettelo... Huomio... Ohjekirjan tarkoitus... Takuu... Suositukset... Sähköturvallisuus... Käyttörajoitukset... Laitteen hävittäminen... Parannukset ja muutokset... Vastaanotto - säilytys... Varaosat... Laitekilpi... EEC EU / EC mukaisuus... Sanasto... Esittely... Esitys... ulkoiset osat... käyttöpaneeli... Käyttö... Pakkauksen avaaminen... Mekaaninen asennus... Sähköliitännät... Tehdas asetukset... Akun varaaminen... Varaajan muistitietojen näyttö... Varaushistorian näyttö... Vikakoodit... Varaajan asettelu...6 Näytöt... 6 Informaationäytöt... 7 Kontrastin asettelu...8 Tekniset tiedot... 9 Huomio Ohjekirjan tarkoitus Tämä ohjekirja on suunniteltu kaikille käytäjille käytettäessä Hawker -vaihe HF SmartTech -varaajia lyijy/happo avoimien akkujen varaukseen. Tämä ohjekirja antaa tietoja: Varaajien toiminnoista. Tarvittavista säädöistä ja varaajien käytöstä. Varaajien teknisistä ominaisuuksista. Suosituksia koskien Euroopan Unionin direktiivi yhteensopivuudesta, takuut sekä rajoitukset varaajien käytössä on myös sisällytetty tähän ohjekirjaan. Tämän ohjekirjan laadinnassa on Hawker pyrkinyt tarjoamaan informaation niin yksinkertaisella ja tarkalla tavalla kuin mahdollista, mutta ei voi ottaa vastuuta mistään väärin-tulkinnoista. Laitteen omistajaa pyydetään säilyttämään tämä ohjekirja laitteen koko eliniän ja luovuttamaan sen mahdolliselle jälleenostajalle mikäli laitetta myydään edelleen. Kaikki tiedot ja muutosehdotukset koskien tätä ohjekirjaa tulee lähettää Hawkerin paikalliselle edustajalle. Takuu Valmistaja vastaa laitteen takuusta paikalliset säännöt huomioiden. Ota yhteyttä laitteen myyjään saadaksesi tarkempia tietoja. Suositukset Ohjekirjan sisältämiä neuvoja on noudatettava käyttäjän turvallisuuden takaamiseksi sekä laitteen käyttöturvallisena pitämiseksi. Suositukset Tämä ohje tulisi lukea huolellisesti läpi ennen laitteen käyttöönottoa. Kaikkien käyttäjien tulisi tutustua huolellisesti näihin ohjeisiin. Laite: Ei sisällä mitään estettä ilman vapaaseen kiertoon sisään- ja ulostuloaukkojen läpi, mutta siitä huolimatta tulisi varta-vasten tälle laitteelle koulutetun henkilön puhdistaa laite pölystä joka kuudes kuukausi. Tulisi käyttää vastaten sen suojaustasoa eikä varaaja saisi koskaan joutua veden kanssa kosketuksiin. On tärkeätä estää kaiken vieraan aineen kuten rasvan, pölyn, metalliesineiden y.m tunkeutuminen varaajaan. Tulisi käyttää teknisissä spesifikaatioissa määriteltyjen varastointi- ja käyttölämpötilarajojen puitteissa. Ei tulisi asentaa tärisevälle alustalle (lähelle kompressoreita, koneita tai vastaavia). Käyttöturvallisuus Noudata kaikkia tarvittavia varotoimenpiteitä kun laitetta käytetään tiloissa, jossa tapaturmavaara on mahdollinen. Varmista asianmukainen tuuletus varattaessa avoimia lyijy/happo kennoja, vapautuvien kaasujen poistamiseksi. Älä koskaan irroita akkua kaapeleistaan varauksen aikana.

3 Tärkeimmät tarkistukset Ennenkuin varajaa otetaan käyttöön suosittelemme että tarkistatte: Että se on asianmukaisesti maadoitettu. Että paikallinen sähkönsyöttö vastaa varaajan liitäntäarvoja. Että akun jännite vastaa varaajan arvoja. Että varaajan antama teho (ulostulo) on sopiva akun tehoon nähden. Sähköturvallisuus Vallitsevia sähköturvallisuusasetuksia tulisi noudattaa. Sähkönsyöttöön asennetun järjestelmäsuojan on vastattava varaajan liitäntäarvoja. Sopivan katkaisijan asennus virtapiiriin on suositeltava. On ehdottoman tärkeätä varmistaa että kun sulakkeita vaihdetaan käytetään yksinomaan määrätyn tyyppisiä ja kokoisia sulakkeita. On ehdottomasti kiellettyä käyttää sopimattomia sulakkeita tai oikosulkea sulakkeenpitimiä. Tämä laite vastaa luokka varmuus-standardia mikä tarkoittaa että laite on maadoitettava ja tulee syöttää maadoitetusta syötöstä. Maadoitus suoritetaan punotulla johtimella tai kaapelilla poikkipinnaltaan 6mm tai yli. Tämä kaapeli tulisi olla niin lyhyt kuin mahdollista. On tärkeää varmistua verkkojännitteen sopivuudesta laitteelle. Ennenkuin varaajaa avataan, säätöjen, osien vaihdon, huollon tai korjauksen takia, on se irroitettava kaikista virtalähteistä (verkosta ja akusta). Akun kaapelit saa irroittaa vain sen jälkeen kun Start/Stop (Päälle/Pois) katkaisija on 0 asennossa. Mikä tahansa säätö, huolto tai korjaus varaajan ollessa avattuna tulisi suorittaa tähän koulutetun henkilön toimesta, joka on tietoinen siihen liittyvistä riskeistä. Ottakaa yhteyttä koulutettuun huoltoteknikkoon mikäli varaajan käyttöönotossa ilmenee jokin ongelma Käyttörajoitukset Tämä laite on tarkoitettu käytettäväksi sisätiloissa. Se on suunniteltu varaamaan yksinomaan lyijy/happo teollisuusakkuja. Laitteen hävittäminen Kun laite vanhentuu voidaan kuori ja muut sisäiset komponentit hävittää tähän erikoistuneiden yhtiöiden toimesta. Paikalliset lait kumoavat tässä suhteessa kaikki täman ohjekirjan neuvot ja niitä tulisi tinkimättömästi noudattaa. Parannukset ja muutokset Hawker varaa itselleen oikeuden tehdä milloin hyvänsä mitä tahansa parannuksia ja/tai muutoksia tässä ohjekirjassa esitetylle tuotteelle ilman ennakkoilmoitusta eikä ole velvollinen missään olosuhteessa päivittämään tämän ohjekirjan sisältöä tai kyseessä olevaa laitetta. Vastaanotto - säilytys Pakkauksen saavuttua, tarkista se mahdollisten ulkoisten tai sisäisten vaurioiden varalta, ja ilmoita tarpeen vaatiessa tunnin sisällä toimituksesta kuljetusliikkelle vaurioista, kirjatulla kirjeellä tai faxilla, liikkeen käytännön mukaisesti. Mikäli varaaja joudutaan varastoimaan ennen käyttöä, tulisi se huolellisesti säilyttää suljettuna alkuperäisessä pakkauksessa. Pakkaus tulisi varastoida siistissä ja kuivassa paikassa kohtuullisessa lämpötilassa (0 C - +0 C). Laite jota on säilytetty alle C lämpötilassa on annettava ennen käyttöönottoa tasaantua käyttölämpötilaan ( tunnin ajan) välttyäksemme kondensoitumisen aiheuttamista sähkövioista (eteenkin oikosuluilta). Varaosat Tilattaessa varaosia on laitteen valmistusnumero ilmoitettava. Tämä numero löytyy laitteen tyyppi/valmistuskilvestä. Laitekilpi Tämä sijaitsee varaajan kyljessä. EEC EU / EC mukaisuus Sanasto Hawker vahvistaa että SmarTech varaajat jotka sisältyvät tähän ohjeeseen ovat yhdenmukaisia Euroopan direktiivin 89/6/CEE ja 9/68/CEE kanssa. Varaustehokkuus Varauksen aikana varatun ampeerituntimäärän suhde purkauksen aikana kulutettuun ampeerituntimäärään. Ylläpitovaraus Ylläpitovaraus mahdollistaa akun pitämisen maksimivarauksessa koko sen ajan kun se on liitettynä varaajaan. Sulfaatin poistovaraus Sulfaatin poistovaraus, ennen normaalia varausta, mahdollistaa syväpurettujen akkujen tai pitkään käyttämättä olleiden akkujen ominaispainon palautumista ennalleen. Tasausvaraus Tasoitusvaraus, normaalin varauksen jälkeen, tasoittaa akun kennojenvälisiä ominaispainoeroja ja jännitteitä. Varausprofiili Varausprofiili määrittelee varausmäärän ampeereina aikayksikköä kohti. Voidaan, riippuen varaajan tyypistä, valita erilaisia varausprofiileja. Varaaja sopeutuu akuston ikään ja purkaustasoon ja pidentäen sen tehollista käyttöikää. Valvomalla varauskerrointa, huolimatta akun purkaustasosta, vähennetään akun kuluttamaa vesimäärää (poislukien huoltovapaat akut) sekä varattavaa sähkömäärää. Ioni profiili Kutsuttu myös ionisekoitukseksi. Tämän tyyppinen varausprofiili perustuu lyhyiden virtapulssien lähettämiseen kiihdyttäkseen kaasunmuodostusta aktiivimassassa, jotta rikkihappo sekoittuu tasaisesti levyjen ulkopuolella. Tämä menetelmä elektrolyytin sekoittamiseksi mahdollistaa avointen lyijyakkujen nopeampaa varausta hyvin vaativissa tapauksissa ja tasoittaa ominaispainoeroja homogenisoimalla elektrolyytin kauttaltaan levyjen pinnoilla Varausprofiili pneumaattisella haponkierrätyksellä Akku, johon on lisätty ilmaputkistot pneumaattista haponkierrätystä varten tarjoten paremman elektrolyytin seikoittumisen. Lepoaika Lepoaika on aika jonka akku on käyttämättä varauksen jälkeen ennen uudelleen käyttöönottoa.

4 Esittely Käyttö Esitys SmarTech varaajasarja soveltuu V, 6 V, 8V, tai 80V akkujen (toimitetusta varaajaversiosta riippuen) varaamiseen -vaiheisella verkkoliitännällä varustettuna. Mikroprosessori toteaa automaattisesti akun kapasiteetin, varaustason jne. tarjoten optimaalisen akun valvonnan ja varaustapahtuman. Varausprofiilit (Ionic ja haponkierrätys) voidaan valita käyttäjän toimesta. Samoin on käytettävissä sulfaatinpoisto-, tasoitus-, ja ylläpitovarausvaiheita. Ulkoiset osat Pääkomponentit on esitetty seuraavassa: Pakkauksen avaaminen Varaaja toimitetaan täydellisenä seuraavin varustein: Verkkoliitäntä kaapeli metriä. Varauskaapeli metriä. Käyttöohjeet. Mekaaninen asennus Varaaja tulee asentaa seinälle pystyasentoon. Seinälle asennettavissa varaajissa (ei tyyppi ), varaajan pohja on oltava vähintäin 0.60 m lattian, ja/tai sen alla olevan toisen varaajan yläpuolella, ja varaajan yläpuoli on oltava vähintäin.0 m katon alapuolella. Rinnalla olevat varaajat on oltava vähintäin 0.0 m etäisyydellä. On tärkeätä välttää vedelle roiskealttiita paikkoja. Varaaja kiinnitetään neljällä M8 ruuvilla jotka soveltuvat tarkoitukseen. Kiinnitysreikien paikat vaihtelevat varaajan tyypistä riippuen. Katso seuraava esimerkkikaavio. 9 H H (mm) Type 90 Type 0 Type 0 Type (floor mounted) Viite. Komponentti. Ilmanvaihtoaukot.. Säätimet ja ohjauspaneli (katso seuraava kaavio).. Verkkokaapeli.. Laitekuoren kiinnitysruuvit.. Seinäkiinnityskannakkeet. 6. Akkukaapeli. Kuva : Varaajan pääkomponentit. Käyttö paneeli 6 Ohjauspaneeli käsittää näytön ja ohjauspainikkeet. Katso kohdasta näytöt ja käyttö tarkemmat tiedot. Kuva : Poraus mitoitus. Sähköliitännät Kolmivaihesyöttö Kytkeminen kolmivaiheiseen 00V AC verkkoon tulee tehdä vain hyväksyttyä pistoketta käyttäen ja sopivilla johdonsuojakatkaisijoilla varustettuna (ei sisälly toimitukseen). Virrankulutus on kerrottu varaajan tyyppikilvessä. Akkuliitäntä On erityisesti huomioitava napaisuuden oikeellisuus. Väärä napaisuus polttaa ulostulosulakkeen ja aiheuttaa virheilmoituksen DF. Katso kohdasta Vikakoodit. Varaaja on kytkettävä akkuun mukana toimitettuja kaapeleita käyttäen: PUNAINEN kaapeli: akun PLUS napaan. MUSTA kaapeli: akun MIINUS napaan. Kun varaaja on kytketty verkkovirtaan, ovat sisäiset liitännät aina jänniteiset, huolimatta Päälle/Pois (Start/ Stop) kytkimen asennosta. Tämä ohjaa ainoastaan varauksen päälle tai poispäältä. Tehdasasetukset Varaaja toimitetaan seuraavin tehdasasetuksin: Varausprofiili: Akkukaapelin pituus: Kuten tilattu m Viite Toiminto. LCD näyttö. Valikot näytetään tilatulla kieliversiolla (Englanti).. Valikko painike tasausvarauksen ja sulfanpoistovarauksen kytkemiseksi.. Päälle Pois (Start/Stop) kytkin. Kuvae : Varaajan ohjauspaneli Tasausvaraus-/ sulfanpoistovaraus jakson pituus: Automaattinen tasausvaraus valinta: tuntia Ei Mikäli muutoksia edellisiin ei tarvita, siirry suoraan kohtaan akun varaaminen. Mikäli muutoksia tarvitaan, siirry kohtaan Varaajan asettelu.

5 Akun varaaminen Kun varaaja on konfiguroitu kuten edellä kohdassa tehdasasetukset on kerrottu, varaaminen voidaan aloittaa vain teknisesti sopivalle akulle (tyyppi, kapasiteetti ja jännite). Näyttö kun varaus ei ole käynnissä Kun varaaja on lepotilassa (Päällä/Pois-kytkin 0 ) ja kun OK painiketta ei ole vielä painettu, varaaja näyttää tiedot varaajasta (ylä- ja alarivit):. Varaajan tyyppi (SMT tarkoittaa SmarTech).. Varaaja ominaissuudet.. Verkkojännite.. Valittu varausprofiili.. Ohjelmistoversio. 6. Valittu käyttölämpötila-alue. Tehollinen varaus Hetki varauksen alettua, näytössä näkyy tietoja eri varaustilanteista vuorotellen Viite. Kuvaus. Varaajan tyyppi, jännite, virta sekä ohjelmistoversio.. Varaustapahtuman symboli.. Tasausvaraus symboli varauksen suorittamiseksi.. Asetettu akkulämpötila.. Ohjelmoitu varausprofiili. 6. Varausta osoittava teksti. 7. Tietoja varauksen etenemisestä vaihdellen. Katso Taulukko A jäljempänä. 8. Varaustila. Sulfaatin poistovaraus ennen varausta Sulfatinpoistovaraus Ionic profiililla lyijy/happo akuille: Alkaa automaattisesti akun ollessa syväpurettuna; sulfanpoistovarausjakson pituus on määritelty varaajan elektroniikassa. Normaali varaus aloitetaan heti sulfanpoisto-varauksen päätyttyä. Tai se voidaan käynnistää kuten jäljempänä on esitetty. Sulfanpoistovarauksen käynnistäminen:. Aseta Päälle/Pois (Start/Stop) kytkin asentoon 0.. Pidä alhaalla painiketta.. Aseta Päälle/Pois (Start/Stop) kytkin asentoon. Vapauta. Sulfanpoistovaraus alkaa ja kestää määritellyn ajan. (katso kohdasta varaajan asettelu). Varsinainen varaus on käynnistettävä erikseen sulfanpoistovarauksen päätyttyä. Varauksen aloittaminen. Aseta Päälle/Pois (Start/Stop) kytkin asentoon I. Näytössä esitetään tiedot asetellusta akkutekniikasta ja aika tehollisen varauksen alkamiseen. Viite. Kuvaus. Varaajan tyyppi, jännite-virta sekä ohjelmistoversio.. Jäljellä oleva aika tehollisen varauksen alkamiseen min.. Ohjelmoitu varausprofiili vilkkuu tämän ajan.. Asetetu akkulämpötila-alue.. Tasausvaraus symboli varauksen suorittamiseksi (katso kohta varauksen päättäminen tasausvarauksella). Näytettävät tiedot Merkki Mittaustieto Esimerkiksi U Akkujännite (V). 6. u Kennojännite (V)..8 I Hetkellinen varausvirta (A). C Varattu kapasiteetti (Ah). 7 t Käytetty varaus aika (hh:mm). 0:6 H Arvio jäljellä olevasta varausajasta (tuntia). 0 DF Vikakoodin numero. katso Vika koodit. DF Taulukko A: Varauksen aikana näytettävät tiedot ja symbolit. Varauksen päättyminen ilman tasausvarausta. Kun varaus päättyy oikein Valmis AVAIL näkyy (). Kaksi tietoa näytetään: Käytetty varausaika. Varattu amppeerituntimäärä. Kun kaksi minuuttia on kulunut, näytössä näkyy tietoja varauksen etenemisestä. Siirry kohtaan Tehollinen varaus. Vikakoodit DF, DF ja DF keskeyttävät varauksen. Katso tiedot kohdasta Vika Koodit. Katso kohdasta Muistinäyttö tai varaustapahtumien muistitietoja varaustapahtumasta. Varauksen aikaisista ongelmista ilmoitetaan df x merkillä näytössä. Katso kohdasta Vikakoodit. Mikäli akku on kytkettynä varaajan varsinaisen varauksen päätyttyä ylläpito- ja tasausvarausjaksot seuraavat automaattisesti käytettävästä akkutyypistä riippuen.. Mikäli tasausvaraus toiminto on ohjelmoitu (Ionic profiili, avoimilla lyijy/happo akuilla), tämä tapahtuu automaattisesti.

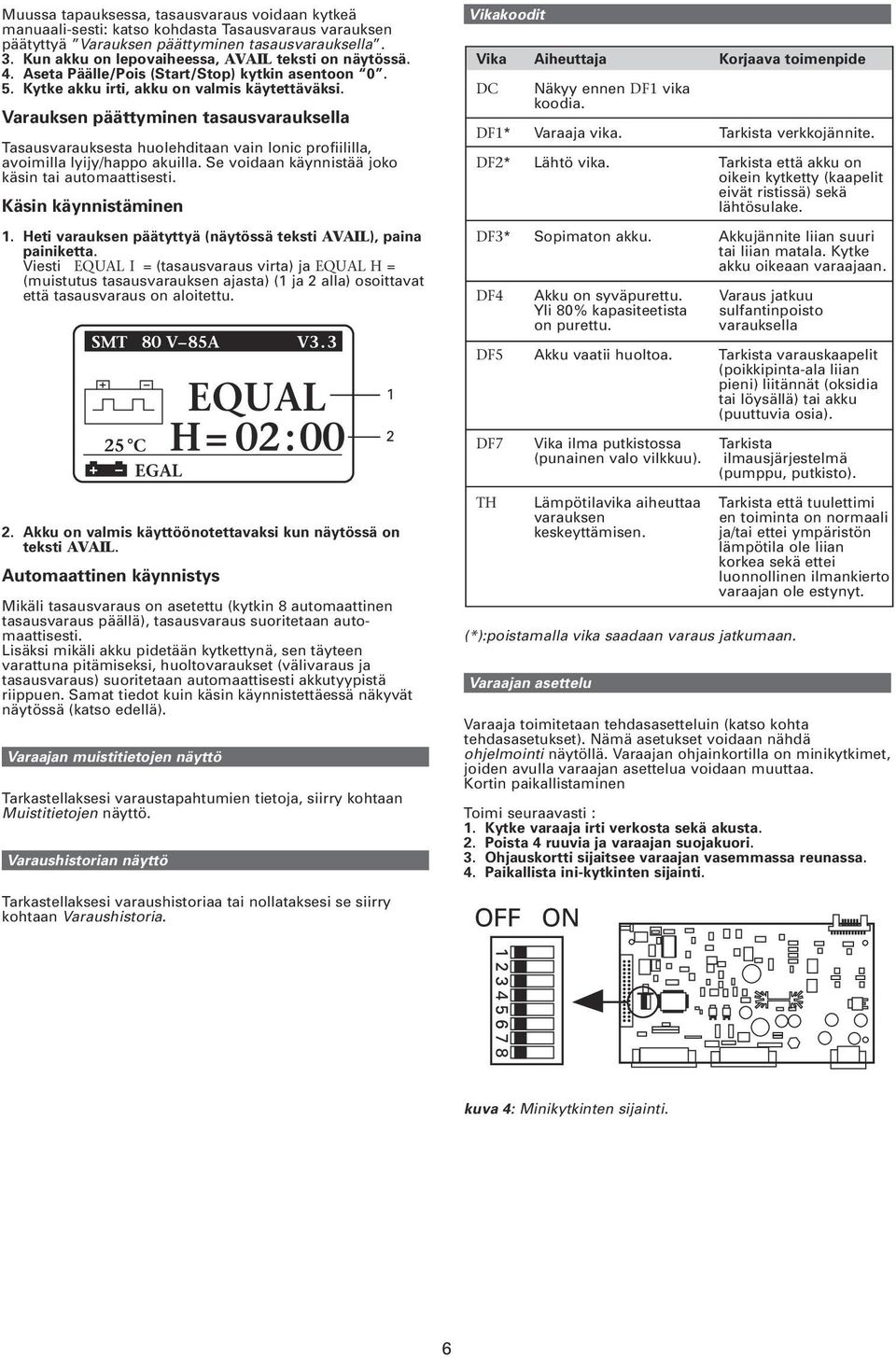

6 Muussa tapauksessa, tasausvaraus voidaan kytkeä manuaali-sesti: katso kohdasta Tasausvaraus varauksen päätyttyä Varauksen päättyminen tasausvarauksella.. Kun akku on lepovaiheessa, AVAIL teksti on näytössä.. Aseta Päälle/Pois (Start/Stop) kytkin asentoon 0.. Kytke akku irti, akku on valmis käytettäväksi. Varauksen päättyminen tasausvarauksella Tasausvarauksesta huolehditaan vain Ionic profiililla, avoimilla lyijy/happo akuilla. Se voidaan käynnistää joko käsin tai automaattisesti. Käsin käynnistäminen. Heti varauksen päätyttyä (näytössä teksti AVAIL), paina painiketta. Viesti EQUAL I = (tasausvaraus virta) ja EQUAL H = (muistutus tasausvarauksen ajasta) ( ja alla) osoittavat että tasausvaraus on aloitettu.. Akku on valmis käyttöönotettavaksi kun näytössä on teksti AVAIL. Automaattinen käynnistys Mikäli tasausvaraus on asetettu (kytkin 8 automaattinen tasausvaraus päällä), tasausvaraus suoritetaan automaattisesti. Lisäksi mikäli akku pidetään kytkettynä, sen täyteen varattuna pitämiseksi, huoltovaraukset (välivaraus ja tasausvaraus) suoritetaan automaattisesti akkutyypistä riippuen. Samat tiedot kuin käsin käynnistettäessä näkyvät näytössä (katso edellä). Varaajan muistitietojen näyttö Tarkastellaksesi varaustapahtumien tietoja, siirry kohtaan Muistitietojen näyttö. Varaushistorian näyttö Tarkastellaksesi varaushistoriaa tai nollataksesi se siirry kohtaan Varaushistoria. Vikakoodit Vika Aiheuttaja Korjaava toimenpide DC Näkyy ennen DF vika koodia. DF* Varaaja vika. Tarkista verkkojännite. DF* Lähtö vika. Tarkista että akku on oikein kytketty (kaapelit eivät ristissä) sekä lähtösulake. DF* Sopimaton akku. Akkujännite liian suuri tai liian matala. Kytke akku oikeaan varaajaan. DF Akku on syväpurettu. Varaus jatkuu Yli 80% kapasiteetista sulfantinpoisto on purettu. varauksella DF Akku vaatii huoltoa. Tarkista varauskaapelit (poikkipinta-ala liian pieni) liitännät (oksidia tai löysällä) tai akku (puuttuvia osia). DF7 Vika ilma putkistossa Tarkista (punainen valo vilkkuu). ilmausjärjestelmä (pumppu, putkisto). TH Lämpötilavika aiheuttaa Tarkista että tuulettimi varauksen en toiminta on normaali keskeyttämisen. ja/tai ettei ympäristön lämpötila ole liian korkea sekä ettei luonnollinen ilmankierto varaajan ole estynyt. (*):poistamalla vika saadaan varaus jatkumaan. Varaajan asettelu Varaaja toimitetaan tehdasasetteluin (katso kohta tehdasasetukset). Nämä asetukset voidaan nähdä ohjelmointi näytöllä. Varaajan ohjainkortilla on minikytkimet, joiden avulla varaajan asettelua voidaan muuttaa. Kortin paikallistaminen Toimi seuraavasti :. Kytke varaaja irti verkosta sekä akusta.. Poista ruuvia ja varaajan suojakuori.. Ohjauskortti sijaitsee varaajan vasemmassa reunassa.. Paikallista ini-kytkinten sijainti. kuva : Minikytkinten sijainti. 6

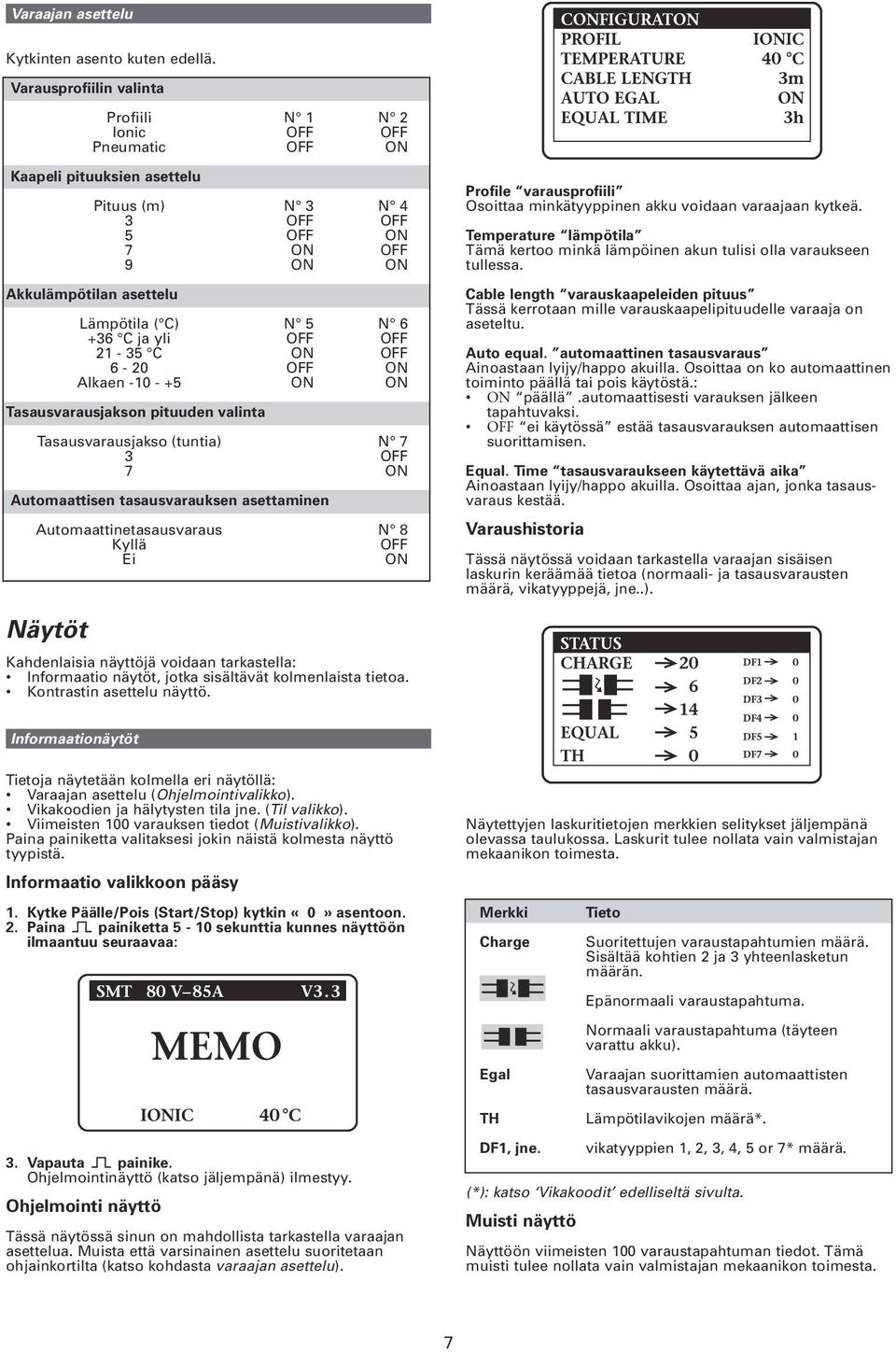

7 Varaajan asettelu Kytkinten asento kuten edellä. Varausprofiilin valinta Profiili N N Ionic OFF OFF Pneumatic OFF ON Kaapeli pituuksien asettelu Pituus (m) N N OFF OFF OFF ON 7 ON OFF 9 ON ON Akkulämpötilan asettelu Lämpötila ( C) N N 6 +6 C ja yli OFF OFF - C ON OFF 6-0 OFF ON Alkaen ON ON Tasausvarausjakson pituuden valinta Tasausvarausjakso (tuntia) N 7 OFF 7 ON Automaattisen tasausvarauksen asettaminen Automaattinetasausvaraus N 8 Kyllä OFF Ei ON Profile varausprofiili Osoittaa minkätyyppinen akku voidaan varaajaan kytkeä. Temperature lämpötila Tämä kertoo minkä lämpöinen akun tulisi olla varaukseen tullessa. Cable length varauskaapeleiden pituus Tässä kerrotaan mille varauskaapelipituudelle varaaja on aseteltu. Auto equal. automaattinen tasausvaraus Ainoastaan lyijy/happo akuilla. Osoittaa on ko automaattinen toiminto päällä tai pois käytöstä.: ON päällä.automaattisesti varauksen jälkeen tapahtuvaksi. OFF ei käytössä estää tasausvarauksen automaattisen suorittamisen. Equal. Time tasausvaraukseen käytettävä aika Ainoastaan lyijy/happo akuilla. Osoittaa ajan, jonka tasausvaraus kestää. Varaushistoria Tässä näytössä voidaan tarkastella varaajan sisäisen laskurin keräämää tietoa (normaali- ja tasausvarausten määrä, vikatyyppejä, jne..). Näytöt Kahdenlaisia näyttöjä voidaan tarkastella: Informaatio näytöt, jotka sisältävät kolmenlaista tietoa. Kontrastin asettelu näyttö. Informaationäytöt Tietoja näytetään kolmella eri näytöllä: Varaajan asettelu (Ohjelmointivalikko). Vikakoodien ja hälytysten tila jne. (Til valikko). Viimeisten 00 varauksen tiedot (Muistivalikko). Paina painiketta valitaksesi jokin näistä kolmesta näyttö tyypistä. Informaatio valikkoon pääsy. Kytke Päälle/Pois (Start/Stop) kytkin «0» asentoon.. Paina painiketta - 0 sekunttia kunnes näyttöön ilmaantuu seuraavaa:. Vapauta painike. Ohjelmointinäyttö (katso jäljempänä) ilmestyy. Ohjelmointi näyttö Tässä näytössä sinun on mahdollista tarkastella varaajan asettelua. Muista että varsinainen asettelu suoritetaan ohjainkortilta (katso kohdasta varaajan asettelu). Näytettyjen laskuritietojen merkkien selitykset jäljempänä olevassa taulukossa. Laskurit tulee nollata vain valmistajan mekaanikon toimesta. Merkki Charge Egal TH DF, jne. Tieto Suoritettujen varaustapahtumien määrä. Sisältää kohtien ja yhteenlasketun määrän. Epänormaali varaustapahtuma. Normaali varaustapahtuma (täyteen varattu akku). Varaajan suorittamien automaattisten tasausvarausten määrä. Lämpötilavikojen määrä*. vikatyyppien,,,, or 7* määrä. (*): katso Vikakoodit edelliseltä sivulta. Muisti näyttö Näyttöön viimeisten 00 varaustapahtuman tiedot. Tämä muisti tulee nollata vain valmistajan mekaanikon toimesta. 7

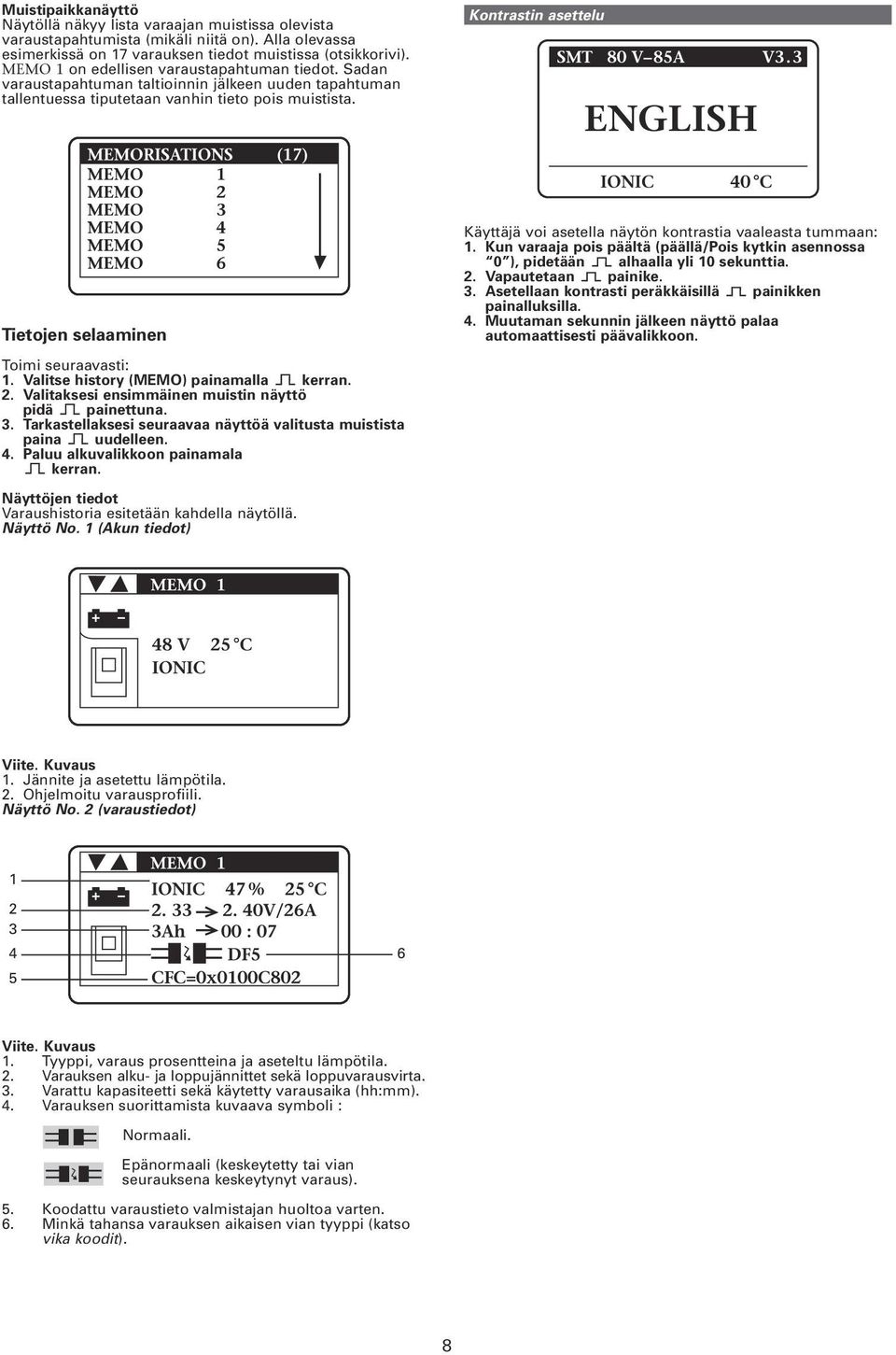

8 Muistipaikkanäyttö Näytöllä näkyy lista varaajan muistissa olevista varaustapahtumista (mikäli niitä on). Alla olevassa esimerkissä on 7 varauksen tiedot muistissa (otsikkorivi). MEMO on edellisen varaustapahtuman tiedot. Sadan varaustapahtuman taltioinnin jälkeen uuden tapahtuman tallentuessa tiputetaan vanhin tieto pois muistista. Kontrastin asettelu Tietojen selaaminen Toimi seuraavasti:. Valitse history (MEMO) painamalla kerran.. Valitaksesi ensimmäinen muistin näyttö pidä painettuna.. Tarkastellaksesi seuraavaa näyttöä valitusta muistista paina uudelleen.. Paluu alkuvalikkoon painamala kerran. Näyttöjen tiedot Varaushistoria esitetään kahdella näytöllä. Näyttö No. (Akun tiedot) Käyttäjä voi asetella näytön kontrastia vaaleasta tummaan:. Kun varaaja pois päältä (päällä/pois kytkin asennossa 0 ), pidetään alhaalla yli 0 sekunttia.. Vapautetaan painike.. Asetellaan kontrasti peräkkäisillä painikken painalluksilla.. Muutaman sekunnin jälkeen näyttö palaa automaattisesti päävalikkoon. Viite. Kuvaus. Jännite ja asetettu lämpötila.. Ohjelmoitu varausprofiili. Näyttö No. (varaustiedot) 6 Viite. Kuvaus. Tyyppi, varaus prosentteina ja aseteltu lämpötila.. Varauksen alku- ja loppujännittet sekä loppuvarausvirta.. Varattu kapasiteetti sekä käytetty varausaika (hh:mm).. Varauksen suorittamista kuvaava symboli : Normaali. Epänormaali (keskeytetty tai vian seurauksena keskeytynyt varaus).. Koodattu varaustieto valmistajan huoltoa varten. 6. Minkä tahansa varauksen aikaisen vian tyyppi (katso vika koodit). 8

9 Tekniset tiedot Yksikkö V - 0 A V - 0 A V - 00 A V - 0 A 8 V - 60 A 8 V - 7 A 8 V - 00 A 8 V - A 8 V - 0 A Tyyppi Verkkojännite V 00 ±0% tri 00 ±0% tri 00 ±0% tri 00 ±0% tri 00 ±0% tri 00 ±0% tri 00 ±0% tri 00 ±0% tri 00 ±0% tri Taajuus Hz 0/60 0/60 0/60 0/60 0/60 0/60 0/60 0/60 0/60 Virran kulutus A Verkkoiitäntäkaapeli mm x, x, x x 6 x, x, x, x, x Verkkosulake () A 0 A 0 A 0 A x 0 A 0 A 0 A 0 A 0 A 0 A Akkukaapeli () mm Akkukaapelin pituus m IP suojausluokka IP0 IP0 IP0 IP0 IP0 IP0 IP0 IP0 IP0 Käyttölämpötila-alue. C Näyttö LCD LCD LCD LCD LCD LCD LCD LCD LCD Paino kg 0 0 Mitat mm 600x0x7 600x0x7 90x0x7 990x79x60 600x0x7 600x0x7 600x0x7 600x0x7 70x0x7 Yksikkö 8 V - 70 A 8 V - 00 A 8 V - 0 A 80 V - 0 A 80 V - 6 A 80 V - 8 A 80 V - 0 A 80 V - 0 A 80 V - 60 A Tyyppi Verkkojännite V 00 ±0% tri 00 ±0% tri 00 ±0% tri 00 ±0% tri 00 ±0% tri 00 ±0% tri 00 ±0% tri 00 ±0% tri 00 ±0% tri Taajuus Hz 0/60 0/60 0/60 0/60 0/60 0/60 0/60 0/60 0/60 Virran kulutus A 7 0 6, Verkkoiitäntäkaapeli mm x x 6 x 6 x, x, x x x x 6 Verkkosulake () A 0 A x 0 A x 0 A 0 A 0 A 0 A 0 A 0 A x 0 A Akkukaapeli () mm Akkukaapelin pituus m IP suojausluokka IP0 IP0 IP0 IP0 IP0 IP0 IP0 IP0 IP0 Käyttölämpötila-alue. C Näyttö LCD LCD LCD LCD LCD LCD LCD LCD LCD Paino kg Mitat mm 90x0x7 990x79x60 990x79x60 600x0x7 600x0x7 70x0x7 90x0x7 90x0x7 990x79x60 () Protistor type () Huomioi sähköasennuksia tehtäessä riittävät kaapelipoikkipinta-alat. 9
