1 SARJA 150 KESKIRASKAAT LIUKUOVIJÄRJESTELMÄT Max. kantavuus 200 kg

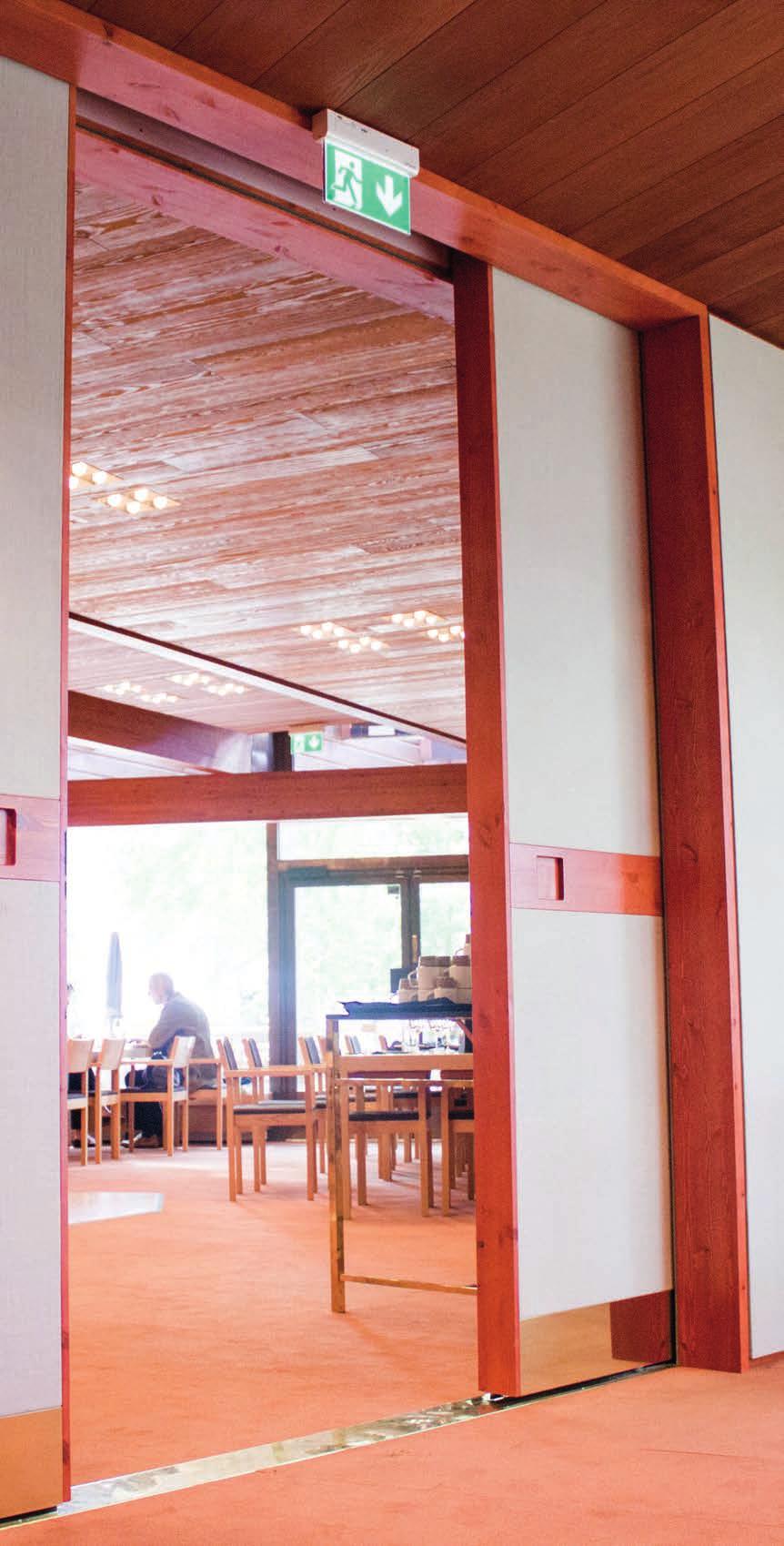

2 Sarja soveltuu erilaisiin käyttötarkoituksiin sen koon ja joustavuuden ansiosta. Julkisiin tiloihin, teollisuuteen ja maatalouteen soveltuva sarja Sarja 150 on todella monikäyttöinen liukuovijärjestelmä keskiraskaisiin ratkaisuihin jopa 200 kg kantavuuteen asti. Sisäkäyttöön soveltuvat nailonpyörästöt sekä ulkokäyttöön kestävät teräspyörästöt sisältävät pitkäikäiset kestovoidellut ja suojatut kuulalaakerit. Sarjassa käytettävien materiaalien ansiosta 150-sarjaa käytetään moneen tarpeeseen ja käyttökohteita on monia. Monikäyttöinen liukuovijärjestelmä sisä- ja ulkokäyttöön Sarja soveltuu käytettäväksi liukusermeissä tai -säleiköissä, kuljetinradoissa, varastorakennuksissa, maatalousrakennuksissa ja eläinten karsinoissa sekä muissa sisä- ja ulkokohteissa. Sarja on erittäin kestävä, mikä tekee siitä pitkäikäisen ja huoltovapaan. Sarjan tuotteet ovat VTT:n testaamia ja me myönnämme niille 10 vuoden takuun. Yksilöllisiä ratkaisuja Oma tuotanto ja tuotekehitys mahdollistavat sarjan osien valmistuksen asiakkaan tai projektin tarpeiden mukaan. Meiltä löytyy teknistä osaamista myös sarjan muista käyttökohteista, kuten maalausradoista, varjostuspaneeleista ja myymäläovista. Tuotteet suoraan varastosta Näihin keskiraskaisiin sovellutuksiin tarkoitettuja järjestelmiä on saatavilla suoraan Helaformin kattavasta varastosta. Ota yhteyttä myyntiimme ja autamme mielellään etsimään juuri sinun projektiisi sopivan ratkaisun. Käyttökohteita» Ulkovarastojen ovet» Teollisuushallien ovet» Hevoskarsinat ja -tallit» Kokoonpanoradat» Venevajat

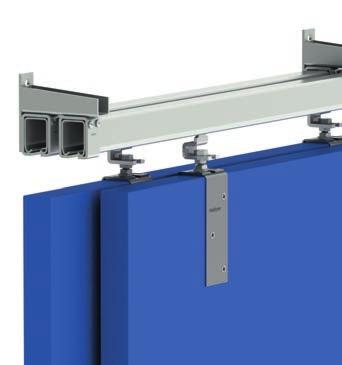

3 Sarja 150 Tuotetiedot Asennusesimerkkejä 122 Ø10, Ø10,5 2 kpl pcs 140 Tekniset tiedot Kantavuus (maksimi) Oven koko (maksimi ulkokäytössä) Oven materiaali Kannatinväli (maksimi) 200 kg ~12 m2 Puu/Metalli 1000 mm Sekä nailon- että teräspyörästöt, joissa kestovoidellut ja suojatut kuulalaakerit. Alumiini tai teräsrunko. Kuumasinkitty teräskisko (20 μm) Sinkityt teräsosat (min. 8 μm). Testattu suolasumukammiossa (240 h) Asennusohjeet» Pyörästöjä asennetaan 2kpl yhtä ovilehteä kohden» Kiskojen pituus = kaksi kertaa oven leveys» Kannattimien määrä = kiskon leveys (m) + 1kpl» Liitoskappaleita tai liitoskannattimia tulee käyttää kiskojen liitoskohdissa» Alaohjain on välttämätön oven toimivuuden kannalta

4 Tuotteet ja koodit Sinkityt teräskiskot Koodi Kattokannattimet Koodi K m m m m m KK-150 KKL-150 Kannatin Kannatin, hitsattava Liitoskannatin Liitoskannatin, hitsattava Kaari 90 R=600 KKK-150 Kannatin K (ei yhteensopiva ja pyörästöjen kanssa) KKKL-150 Liitoskannatin Pyörästöt metallioville KKK/2-150 Kaksoiskannatin Teräspyörästö MPS-150 (Kantavuus 200 kg/pari) KKKL/2-150 Kaksoiskannatin, liitos Nailonpyörästö Teräspyörästö Tarvikkeet MPS-150/Al (Kantavuus 200 kg/pari) Nailonpyörästö LKU-150/100 mm Liitoskotelo Teräspyörästö MP-150/Al (Kantavuus 200 kg/pari) Nailonpyörästö PLS-100/150 Puuovenlaippa, sivulta kiinnitettävä Pyörästöt puuoville Teräspyörästö, sivuilta kiinnitettävät laipat PPS-150 (Kantavuus 200 kg/pari) Nailonpyörästö, sivuilta kiinnitettävät laipat PPS-150/Al (Kantavuus 200 kg/pari) Teräspyörästö, sivuilta kiinnitettävät laipat PLS-100/150/E, Puuovenlaippa, sivulta kiinnitettävä PP-150/Al (Kantavuus 200 kg/pari) Teräspyörästö, sivuilta kiinnitettävät laipat PLP-100/150, M10 Puuovenlaippa, päältä kiinnitettävä Erikoispyörästöt VP/2-150 (Kantavuus 50 kg/kpl) Teräspyörästö Nailonpyörästö KP-100/150 Pysäytin, kiskon sisään asennetteva VP/4-150 (Kantavuus 100 kg/kpl) Teräspyörästö Nailonpyörästö Pysäytin P Pysäytin, seinään asennetteva KVLP-150 (Kantavuus riippuu järjestelmästä) Teräspyörästö PK-150 Päätykappale Seinäkannattimet SK-150 Kannatin S-50/5,5. S-koukku SKL-150 Liitoskannatin SK/2-150 Kaksoiskannatin SKL/2-150 Kaksoinkannatin, liitos 40075» Liitoskannattimet sisältävät ruuvit joilla kiristetään kiskot kannattimeen. Liitoskannattimia voidaan käyttää myös kiskon liitoskappaleina.» Erilaiset alaohjain vaihtoehdot on esitelty erillisellä esitteellä.» Tuotekohtaiset 3D, DWG ja PDF piirustukset löytyvät Helaformin nettisivuilta

5 Referenssi Hevoskarsinan ovet avautuvat hiljaa ja vaivattomasti käytettäessä Helaformin 150-sarjaa. Tietoa yrityksestä Me olemme suomalainen liukuovijärjestelmien asiantuntija. Halu tarjota asiakkaille parhaita liukuoviratkaisuja on ohjannut toimintaamme yli 35 vuoden ajan. Olemme keskittyneet vain ja ainoastaan liukuovijärjestelmien valmistamiseen ja kehittämiseen. Sen me osaamme ja se tekee meistä alamme huippuja. Laadukkuus ohjaa kaikkea tekemistämme ja siitä emme tingi. Tuotteemme valmistetaan huippulaadukkaista materiaaleista, jonka ansiosta ne kestävät pitkään käytössä ja ovat huoltovapaita. Tuotteemme tulevat 90 % talon sisältä ja pieni osa tarkkaan valituilta alihankkijoiltamme. Meiltä löytyy Suomen laajin liukuovitarvikkeiden valikoima suoraan varastosta, joten toimitukset asiakkaille tapahtuvat nopeasti. HELAFORM 10 YEARS WARRANTY Sienikuja 6, Helsinki Puh sähköposti: myynti@helaform.fi
