1 Langaton sähkönkulutusmittari Trådlös elförbrukningsmätare

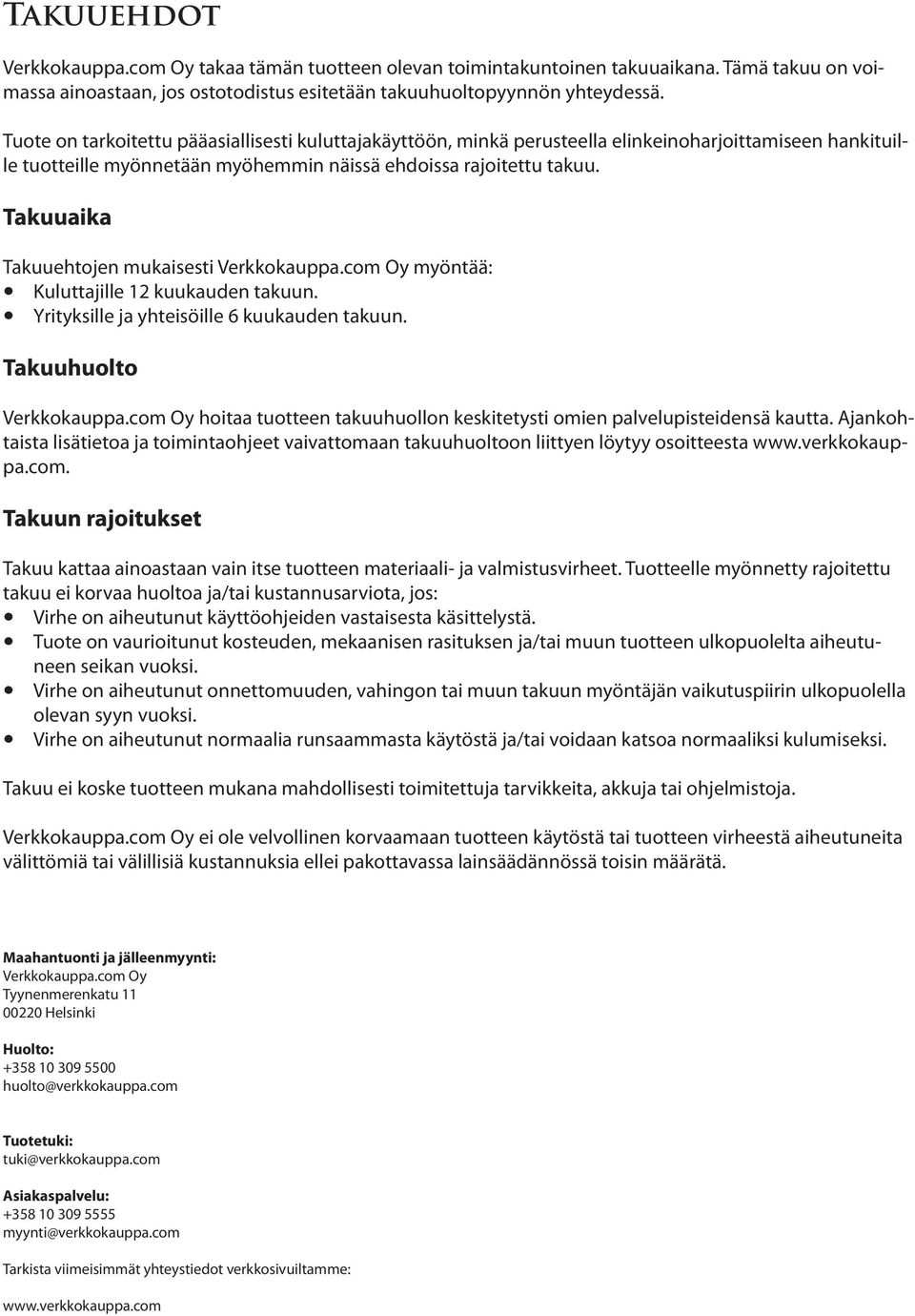

2 Takuuehdot Verkkokauppa.com Oy takaa tämän tuotteen olevan toimintakuntoinen takuuaikana. Tämä takuu on voimassa ainoastaan, jos ostotodistus esitetään takuuhuoltopyynnön yhteydessä. Tuote on tarkoitettu pääasiallisesti kuluttajakäyttöön, minkä perusteella elinkeinoharjoittamiseen hankituille tuotteille myönnetään myöhemmin näissä ehdoissa rajoitettu takuu. Takuuaika Takuuehtojen mukaisesti Verkkokauppa.com Oy myöntää: y Kuluttajille 12 kuukauden takuun. y Yrityksille ja yhteisöille 6 kuukauden takuun. Takuuhuolto Verkkokauppa.com Oy hoitaa tuotteen takuuhuollon keskitetysti omien palvelupisteidensä kautta. Ajankohtaista lisätietoa ja toimintaohjeet vaivattomaan takuuhuoltoon liittyen löytyy osoitteesta Takuun rajoitukset Takuu kattaa ainoastaan vain itse tuotteen materiaali- ja valmistusvirheet. Tuotteelle myönnetty rajoitettu takuu ei korvaa huoltoa ja/tai kustannusarviota, jos: y Virhe on aiheutunut käyttöohjeiden vastaisesta käsittelystä. y Tuote on vaurioitunut kosteuden, mekaanisen rasituksen ja/tai muun tuotteen ulkopuolelta aiheutuneen seikan vuoksi. y Virhe on aiheutunut onnettomuuden, vahingon tai muun takuun myöntäjän vaikutuspiirin ulkopuolella olevan syyn vuoksi. y Virhe on aiheutunut normaalia runsaammasta käytöstä ja/tai voidaan katsoa normaaliksi kulumiseksi. Takuu ei koske tuotteen mukana mahdollisesti toimitettuja tarvikkeita, akkuja tai ohjelmistoja. Verkkokauppa.com Oy ei ole velvollinen korvaamaan tuotteen käytöstä tai tuotteen virheestä aiheutuneita välittömiä tai välillisiä kustannuksia ellei pakottavassa lainsäädännössä toisin määrätä. Maahantuonti ja jälleenmyynti: Verkkokauppa.com Oy Tyynenmerenkatu Helsinki Huolto: huolto@verkkokauppa.com Tuotetuki: tuki@verkkokauppa.com Asiakaspalvelu: myynti@verkkokauppa.com Tarkista viimeisimmät yhteystiedot verkkosivuiltamme:

3 Turvallisuusohjeet Lue nämä turvallisuus- ja asennusohjeet huolellisesti läpi ja säilytä ohjeet tulevaa tarvetta varten. Ota huomioon, että suosittelemme teettämään kaikki sähköasennustyöt ammattilaisella henkilö- ja omaisuusvahinkojen välttämiseksi. Jos huomaat että jokin osa puuttuu pakkauksesta, tai että jokin osa on viallinen, älä käytä laitetta vaan käänny jälleenmyyjäsi puoleen. y Wattnik RCS Energy Monitorin kaikki osat on käytettävä yksinomaan sisätiloissa. Laitteet eivät sovellu käytettäviksi ulkona tai kosteissa tiloissa. y Laitteen kaikki osat on pidettävä suojassa vedeltä, muilta nesteiltä ja kosteudelta, lämmönlähteiltä ja tulelta sekä liialliselta kylmyydeltä ja pölyltä. y Pidä laite ja kaikki sen osat lasten ja lemmikkien ulottumattomissa. Lapset eivät saa käyttää laitetta. y Varmista ettei lapset tai lemmikit pääse käsiksi laitteen anturiin tai lähettimeen niiden ollessa asennettuna vaiheeseen. Sähköiskun vaara! y Älä pura tai muokkaa laitetta äläkä yritä korjata sitä itse. Laitteessa ei ole käyttäjän korjattavia osia. Laitteen rikkoontuessa sekä ongelmatapauksissa ota yhteyttä jälleenmyyjään. y Laitteen anturia ei saa asentaa rikkinäiseen, kuluneeseen tai paljaaseen sähköjohtoon tai rikkinäisen sähkökaapin yhteyteen. Ota välittömästi yhteyttä sähköasentajaan näissä tapauksissa. y Tarkista kaikki asennukseen liittyvät johdot ja laitteen osat säännöllisesti vaurioiden varalta. y Laitetta saa puhdistaa ainoastaan kuivalla, pehmeällä liinalla. Puhdistukseen ei saa käyttää vettä tai muita nesteitä tai minkäänlaisia pesu- tai puhdistusaineita. y Näyttölaite toimii joko kolmella AAA-koon 1.5 V paristolla (LR03) tai verkkovirralla. Lähetin toimii kahdella C-koon 1.5 V paristolla (LR14). y Älä sekoita vanhoja ja uusia tai erityyppisiä/-merkkisiä paristoja keskenään. y Vaihda aina kaikki paristot kerralla uusiin. y Käytetyt paristot ovat ongelmajätettä ja on hävitettävä asianmukaisella tavalla. Vie käytetyt paristot paristojen keräyspisteeseen kierrätystä varten. Paristoja ei saa hävittää polttamalla räjähdysvaaran takia. Tuotteen turvallinen hävittäminen Laitetta tai sen oheistarvikkeita ei saa hävittää normaalin talousjätteen seassa sen elinkaaren päätyttyä. Toimita laite kierrätettäväksi jälleenmyyjälle tai paikalliselle kierrätyksestä vastaavalle jätteenkäsittelylaitokselle. Lisätietoja saat jälleenmyyjältäsi tai jätehuoltoyhtiöltäsi.

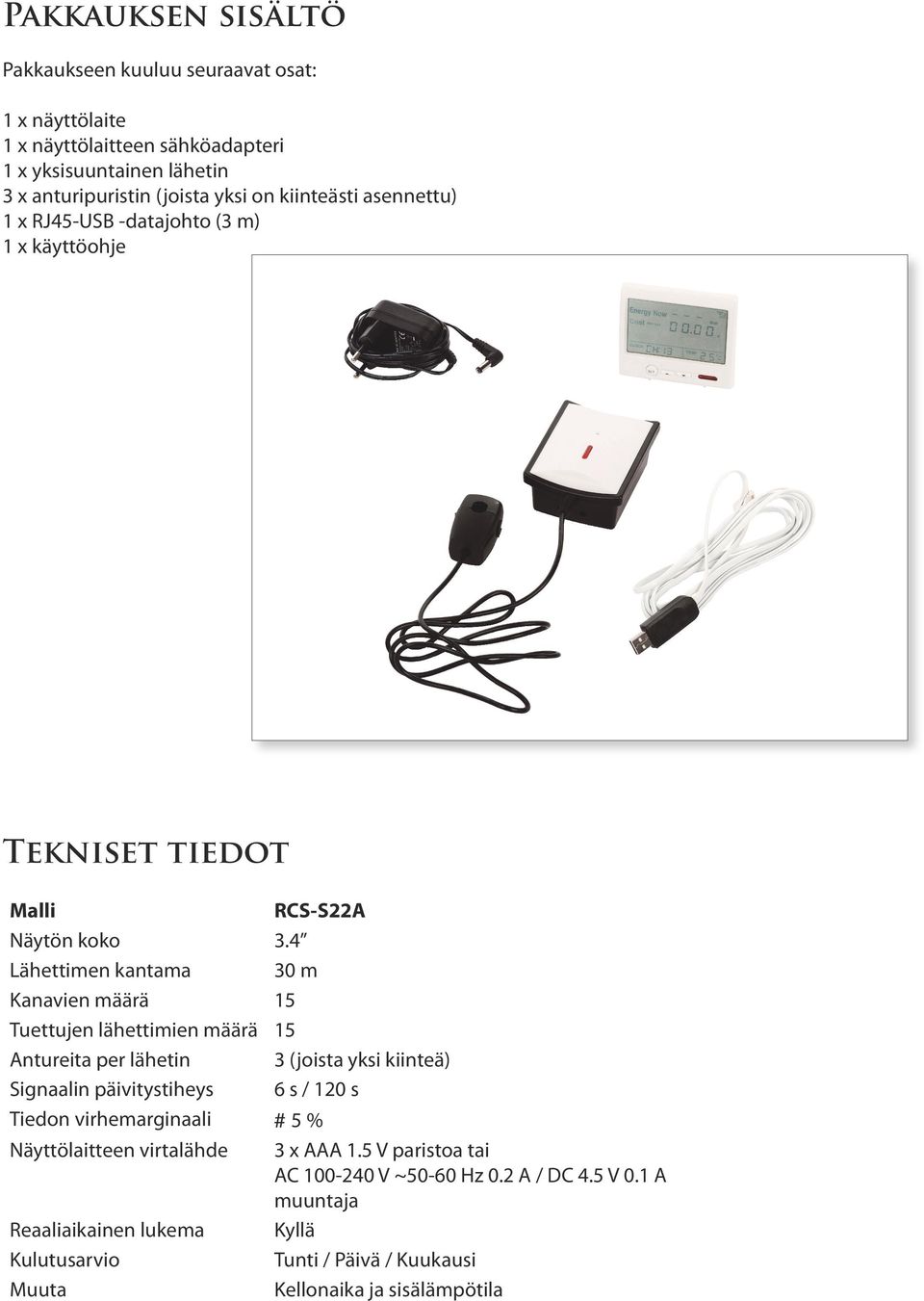

4 Pakkauksen sisältö Pakkaukseen kuuluu seuraavat osat: 1 x näyttölaite 1 x näyttölaitteen sähköadapteri 1 x yksisuuntainen lähetin 3 x anturipuristin (joista yksi on kiinteästi asennettu) 1 x RJ45-USB -datajohto (3 m) 1 x käyttöohje Tekniset tiedot Malli RCS-S22A Näytön koko 3.4 Lähettimen kantama 30 m Kanavien määrä 15 Tuettujen lähettimien määrä 15 Antureita per lähetin 3 (joista yksi kiinteä) Signaalin päivitystiheys 6 s / 120 s Tiedon virhemarginaali # 5 % Näyttölaitteen virtalähde 3 x AAA 1.5 V paristoa tai AC V ~50-60 Hz 0.2 A / DC 4.5 V 0.1 A muuntaja Reaaliaikainen lukema Kyllä Kulutusarvio Tunti / Päivä / Kuukausi Muuta Kellonaika ja sisälämpötila

5 Asennus Näyttölaitteen asennus Avaa laitteen paristoluukku ja asenna kolme kpl AAA-koon 1.5 V paristoa napaisuuskuviota noudattaen. Voit vaihtoehtoisesti käyttää mukanatulevaa muuntajaa. Näyttölaite käynnistyy automaattisesti virran kytkeydyttyä siihen. Näyttölaitteen voi asettaa hyllylle tai pöydälle. Seinäasennus ei ole mahdollinen. Lähettimen käyttöönotto ja paritus Pidä lähetin mahdollisimman lähellä näyttölaitetta. Poista paristojen suojana oleva muoviliuska jossa on teksti REMOVE BEFORE USING. Lähetin lähtee käyntiin välittömästi. Lähetin ja näyttölaite parittuvat automaattisesti. Odota 30 sekuntia. Jos ei tässä ajassa ole näyttölaitteen ylälaitaan ilmestynyt antennin kuva, on paritus epäonnistunut ja se on suoritettava käsin. Huom: Jos paritus ei onnistu näyttölaitteen ollessa yhdistetty verkkovirtaan samalla kun siihen on asennettu paristot, poista paristot tai irrota muuntaja ennen paritusta. Parituksen onnistuessa näyttö tyhjentyy ja Energy Now -arvo muuttuu katkoviivoista 0 Wattiin. Laite odottaa nyt antureiden syötettä. Manuaalinen paritus Jos antennikuvake ei ilmesty näytölle ja Energy Now -arvon tilalla on katkoviivoja, ei paritus ole onnistunut. Valitse tässä tapauksessa lähettimen käyttämä kanava painamalla näyttölaitteen pq -painikkeita. Kanavia on yhteensä 15, mahdollistaen jopa 15 eri lähettimen samanaikaisen käytön. Valitse kanava CH01 painamalla pq -painikkeita. Pidä tämän jälkeen q -painike painettuna kolmen sekunnin ajan kunnes antennikuvake vilkkuu näytön ylälaidassa. Tämä tarkoittaa että näyttölaite on valmis paritettavaksi lähettimen kanssa. Paina lähettimen etupuolella olevaa paritusnappia esim. suoristetulla paperiliittimellä ja pidä nappia painettuna kunnes lähettimen LED-valo vilkkuu nopeasti. Lähetin aloittaa parituksen näyttölaitteen kanssa. Paritus voi kestää jopa 40 sekuntia. Parituksen onnistuttua näytön ylälaidassa oleva antennikuvake lopettaa vikkkumisen ja näkyy pysyvästi näytöllä. Energy Now -arvo muuttuu katkoviivoista 0 Wattiin. Jos haluat liittää useamman lähettimen, valitse joka lähettimelle uusi kanava ja suorita paritusprosessi uudestaan kyseiselle lähettimelle. Tee tällöin myös muistiinpano lähettimen käyttämästä kanavasta. Lähettimen ja anturin asennus LED-valo Paritusnappi Lähettimessä on yksi kiinteästi asennettu 10 mm anturipuristin, ja pakkauksen mukana toimitetaan kaksi irrotettavaa 10 mm lisäanturia. Lähetin Asenna lähetin sopivaan paikkaan mitattavan sähköjohdon lähelle lähettimeen kiinnitetyn tarranauhan avulla. Varmista että anturin johto ylettyy mitattavaan sähköjohtoon pingoittumatta ja jäämättä kiinni teräviin kulmiin yms. Älä asenna lähetintä liian lähelle sähköjohtoa signaalihäiriöiden vähentämiseksi.

6 Anturi soveltuu kaapeliin joka on enimmillän 10 mm paksuinen. Anturia ei saa pakottaa kiinni kaapeliin. Huom! Vain valtuutettu sähköasentaja saa tehdä muutoksia kiinteistön sähköverkkoon ja/tai sähkömittariin tai sulakekaappiin! Tämä koskee myös anturin asennusta. Saat lisätietoja sähkötöistä osoitteessa 1. Avaa anturin lukkoklipsi. 2. Valitse oikea kaapeli ja aseta kaapeli anturin yläpäähän. 3. Sulje anturi niin että lukkoklipsi naksahtaa. Anturi ryhtyy mittaamaan sähkövirtaa saman tien, ja lähetin lähettää mittaustiedot näyttölaitteeseen joka näyttää mittaustiedot reaaliajassa. Kolmivaihevirtalähde Suomessa on yleisesti käytössä kolmivaihesähköjärjestelmä, mikä tarkoittaa että tarvitset seurantaan kolme anturia. Liitä kahden lisäanturin DC-pistokkeet lähettimen DC-liitäntöihin. Anturit on liitettävä kolmeen vaihejohtoon (musta, harmaa ja ruskea). Älä liitä anturia maa- tai nollajohtoon.

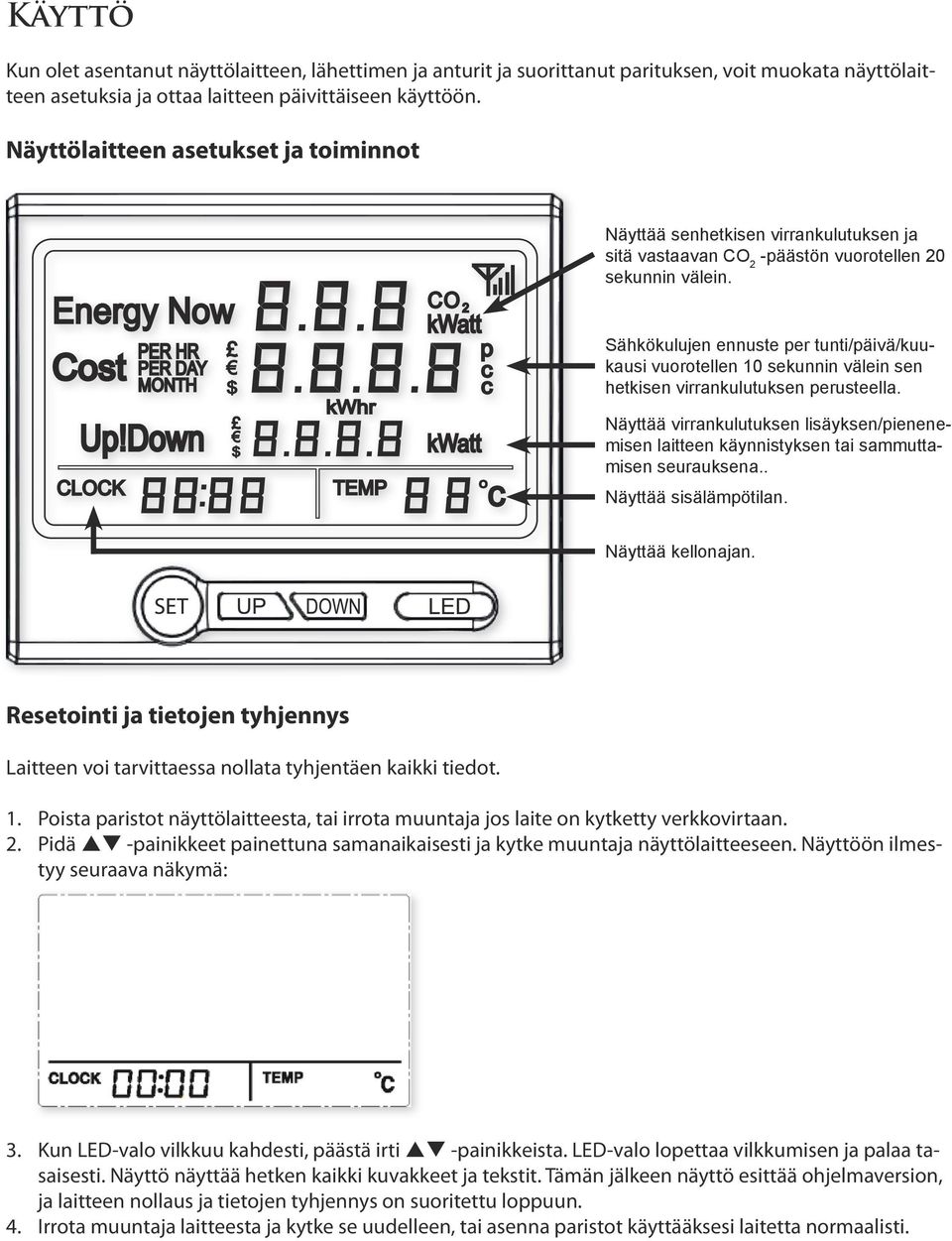

7 Käyttö Kun olet asentanut näyttölaitteen, lähettimen ja anturit ja suorittanut parituksen, voit muokata näyttölaitteen asetuksia ja ottaa laitteen päivittäiseen käyttöön. Näyttölaitteen asetukset ja toiminnot Näyttää senhetkisen virrankulutuksen ja sitä vastaavan CO 2 -päästön vuorotellen 20 sekunnin välein. Sähkökulujen ennuste per tunti/päivä/kuukausi vuorotellen 10 sekunnin välein sen hetkisen virrankulutuksen perusteella. Näyttää virrankulutuksen lisäyksen/pienenemisen laitteen käynnistyksen tai sammuttamisen seurauksena.. Näyttää sisälämpötilan. Näyttää kellonajan. Resetointi ja tietojen tyhjennys Laitteen voi tarvittaessa nollata tyhjentäen kaikki tiedot. 1. Poista paristot näyttölaitteesta, tai irrota muuntaja jos laite on kytketty verkkovirtaan. 2. Pidä pq -painikkeet painettuna samanaikaisesti ja kytke muuntaja näyttölaitteeseen. Näyttöön ilmestyy seuraava näkymä: 3. Kun LED-valo vilkkuu kahdesti, päästä irti pq -painikkeista. LED-valo lopettaa vilkkumisen ja palaa tasaisesti. Näyttö näyttää hetken kaikki kuvakkeet ja tekstit. Tämän jälkeen näyttö esittää ohjelmaversion, ja laitteen nollaus ja tietojen tyhjennys on suoritettu loppuun. 4. Irrota muuntaja laitteesta ja kytke se uudelleen, tai asenna paristot käyttääksesi laitetta normaalisti.

8 Lähetinkanavien näyttö Jos olet parittanut useamman lähettimen näyttölaitteen kanssa, näyttää laite oletuksena kaikkien lähettimien yhteenlasketun tiedon. Voit näyttää yksittäisen lähettimen tiedot painamalla pq -painikkeita. Kellon arvo muuttuu näyttämään kanavan numeron (CH01 - CH15). Näytölle ilmestyy valitun lähettimen senhetkisen kulutuksen reaaliaikaisena sekä yhteenlasketun kulutuksen kuukausitasolla. Kellon asetus 1. Pidä SET painettuna kolmen sekunnin ajan asettaaksesi kellonajan. 2. Valitse tunti painamalla pq -painikkeita ja siirry minuuttiarvoon painamalla SET. 3. Valitse minuutti painamalla pq -painikkeita ja hyväksy kelloasetus painamalla SET. 4. Jos ei kellon asettamisen aikana mitään nappia paineta minuuttiin, palaa laite perustilaan tallentamatta asetusta. Kello toimii ainoastaan 24 h tilassa. Yhteenlasketun sähkönkulutuksen näyttö 1. Pidä SET ja p -painikkeet samanaikaisesti painettuna kolmen sekunnin ajan. 2. Näytölle ilmestyy yhteenlaskettu sähkönkulutus allaolevan kuvan mukaisesti. Näppäinäänet Pidä pq -painikkeet painettuna ja laite näyttää näppäinäänten tilan. boff tarkoittaa että näppäinäänet ovat pois päältä, ja bon tarkoittaa että näppäinäänet ovat päällä. Valitse tila painamalla pq -painikkeita ja vahvista painamalla SET. Lämpötila Laite kykenee näyttämään lämpötilan välillä o C. Lämpötilan alittaessa -9 o C, näyttää laite LO o C, ja lämpötilan ylittäessä +50 o C, näyttää laite HO o C. Sähkötariffin ja rahayksikön asetus Rahayksikön asettaminen Paina p -painiketta kolmen sekunnin ajan kunnes rahayksikön kuvake vilkkuu. Valitse rahayksikkö pq -painikkeilla ja vahvista painamalla SET. 3. Tariffin asettaminen Rahayksikön asettamisen jälkeen, näkyy näytöllä SET ja 00 vilkkuu alakulmassa. Voit nyt asettaa yhdestä kolmeen eri tariffia.

9 Yhden tariffin asettaminen Aloita painamalla SET, jolloin COST -arvo vilkkuu. Aseta arvo per kwh painamalla pq -painikkeita ja siirtymällä eteenpäin SET-painikkeella. Vahvista lopuksi painamalla SET. Useamman tarififn asettaminen Paina p -painiketta ja näytön alalaidassa oleva numero nousee yhdellä 01 :ksi, tarkoittaen ensimmäistä asetettavaa tariffia. Paina SET siirtyäksesi asettamaan tariffia pq -painikkeilla. Vahvistettuasi tariffin, ryhtyy kellonaika vilkkumaan. Aseta ensimmäisen tariffin käyttöajan aloituspiste pq -painikkeilla ja SET:llä. Vahvistettuasi ajan, siirtyy laite automaattisesti näyttämään 02, jolloin voit syöttää toisen tariffin ja sen käyttöajan aloituspisteen (joka toimii ensimmäisen tariffin käyttöajan lopetuspisteenä). Aseta kolmas tariffi samalla tavalla, jonka jälkeen laite palaa perustilaan. Jos tarvitset vain kahta eri tariffia, sinun on kuitenkin asetettava kaikki kolme, mutta valitse sama sähkön hinta kahdelle tariffille. Sähkönkulutustietojen siirtäminen tietokoneelle Voit siirtää laitteen keräämät sähkönkulutustiedot tietokoneelle RJ45-USB -kaapelin avulla. Hae ohjelmisto osoitteesta ja asenna se oletusasetuksilla. Älä kytke datakaapelia tietokoneeseen ennen kuin ohjelmisto on asennettu.

10 Garantivillkor Verkkokauppa.com Oy garanterar att denna produkt är funktionsduglig under garantiperioden. Garantin är i kraft endast om bevis på inköp uppvisas i samband med att produkten lämnas in för garantireparation. Produkten är ämnad främst för konsumentbruk, och på basis av detta beviljas produkter som införskaffats för bruk inom näringslivet en begränsad garanti som beskrivs senare i dessa villkor. Garantitid Enligt garantivillkoren beviljar Verkkokauppa.com Oy: y Konsumenter 12 månaders garanti. y Företag och samfund 6 månaders garanti. Garantireparation Verkkokauppa.com Oy sköter produktens garantireparation centraliserat via sina egna servicepunkter. Ytterligare aktuell information samt riktlinjer för smidig garantiservice finns på adressen com. Garantins begränsningar Garantin omfattar endast själva produktens material- och tillverkningsfel. Den begränsade garantin som beviljats produkten täcker inte reparation och/eller kostnadsberäkning om: y Felet har uppstått som resultat av behandling i oenlighet med bruksanvisningen. y Produkten har skadats till följd av fukt, mekanisk belastning och/eller någon annan extern omständighet. y Felet har uppstått som resultat av olycksfall eller annan orsak som garantibeviljaren inte kan påverka. y Felet har uppstått till följd av onormalt flitig användning ochkan anses bero på normalt slitage. Garantin omfattar inte möjliga tillbehör, batterier eller mjukvara som levererats med produkten. Verkkokauppa.com Oy är inte skyldig att ersätta direkta eller indirekta kostnader som orsakats av produktens användning eller produktfel, utöver det som förpliktas enligt gällande lagstiftning. Import och återförsäljning: Verkkokauppa.com Oy Stillahavsgatan Helsingfors Service: huolto@verkkokauppa.com Produktstöd: tuki@verkkokauppa.com Kundtjänst: myynti@verkkokauppa.com Kontrollera våra kontaktuppgifter på våra webbsidor:

11 Säkerhetsanvisningar Läs noggrannt igenom dessa säkerhets- och installeringsinstruktioner och spara dem för kommande behov. Ta i beaktande att vi rekommenderar att alla elarbeten utförs av en professionell eltekniker för att undvika personskador och skador på egendom. Om du upptäcker att någon del fattas från förpackningen eller att någon del är defekt, använd inte apparaten utan vänd dig till din återförsäljare. y Alla Wattnik RCS Energy Monitors delar är menade att användas endast inomhus. Apparaten lämpar sig inte för användning utomhus eller i fuktiga utrymmen. y Alla apparatens delar bör skyddas mot vatten, andra vätskor och fukt, värmekällor och eld samt överdriven kyla och damm. y Håll apparaten och alla dess delar utom räckhåll för barn och husdjur. Barn får inte använda apparaten. y Se till att barn och husdjur inte kommer åt apparatens sensor eller ländare då de har kopplats till elfasen. Risk för elstöt! y Demontera eller ändra inte apparaten och försök inte reparera den själv. Apparaten innehåller inga delar som användaren kan reparera. Då apparaten går sönder samt i problemfall kontakta återförsäljaren. y Apparatens sensor får inte monteras på en skadad, sliten eller bar strömsladd eller i förbindelse med ett skadat elskåp. Kontakta omedelbart en elektriker i dessa fall. y Kontrollera alla sladdar och alla apparatens delar regelbundet för skador. y Apparaten får rengöras endast med en torr, mjuk trasa. Vatten eller andra vätskor, eller rengöringsmedel får inte användas för att rengöra apparaten. y Skärmenheten fungerar antingen med tre st. AAA 1.5 V batterier (LR03) eller med nätström. Sändaren fungerar med två C-storlekens 1.5 V batterier (LR14). y Blanda inte gamla och nya batterier eller batterier av olika typ/märke. y Byt alltid alla batterier samtidigt. y Använda batterier är problemavfall och bör kasseras på ett åndamålsenligt sätt. För använda batterier till en insamlingsplats för batterier för återvinning. Batterier får inte brännas p.g.a. explosionsrisk. Säker kassering av produkten Produkten får inte kasseras med hushållsavfall, utan bör levereras till en avfallssorteringsstation som kan behandla elektroniskt avfall eller till en elektronikhandel för återvinning. Du får mera information av din återförsäljare eller ditt lokala avfallshanteringsbolag.

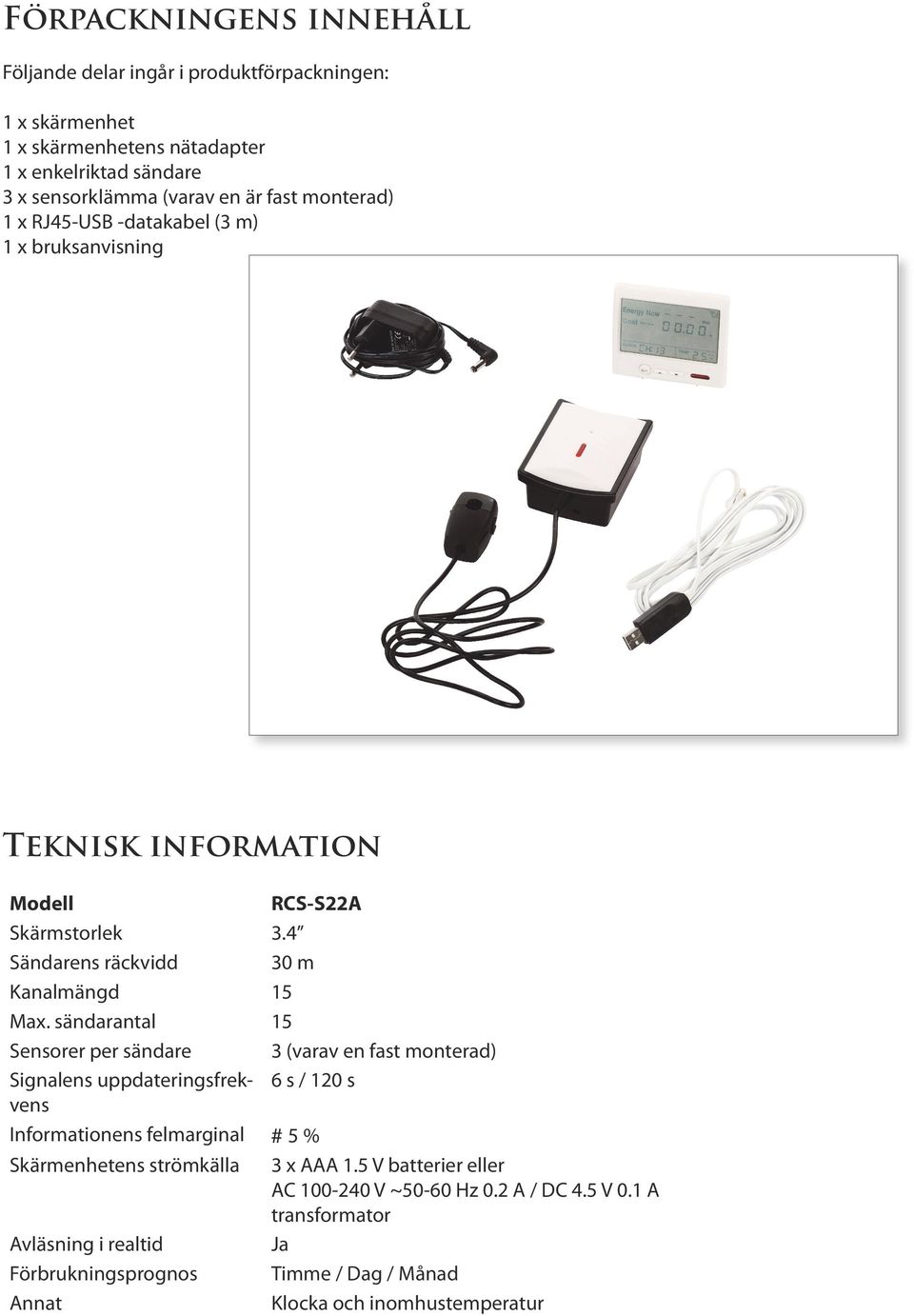

12 Förpackningens innehåll Följande delar ingår i produktförpackningen: 1 x skärmenhet 1 x skärmenhetens nätadapter 1 x enkelriktad sändare 3 x sensorklämma (varav en är fast monterad) 1 x RJ45-USB -datakabel (3 m) 1 x bruksanvisning Teknisk information Modell RCS-S22A Skärmstorlek 3.4 Sändarens räckvidd 30 m Kanalmängd 15 Max. sändarantal 15 Sensorer per sändare 3 (varav en fast monterad) Signalens uppdateringsfrekvens 6 s / 120 s Informationens felmarginal # 5 % Skärmenhetens strömkälla 3 x AAA 1.5 V batterier eller AC V ~50-60 Hz 0.2 A / DC 4.5 V 0.1 A transformator Avläsning i realtid Ja Förbrukningsprognos Timme / Dag / Månad Annat Klocka och inomhustemperatur

13 Installering Installering av skärmenheten Öppna skärmenhetens batterilucka och installera tre st. AAA-storlekens 1.5 V batterier enligt polaritetsbeskrivningen. Alternativt kan du ansluta den medföljande transformatorn. Skärmenheten startar automatiskt då strömkällan anslutits. Skärmenheten kan ställas på en hylla eller ett bord. Väggmontering är inte möjlig. Ibruktagning och parning av sändaren Håll sändaren så nära skärmenheten som möjligt. Avlägsna plastfliken med texten REMOVE BEFORE USING, som skyddar batteriet. Sändaren startar omedelbart. Sändaren och skärmenheten paras automatiskt. Vänta 30 sekunder. Om en antennikon inte har uppenbarat sig i skärmens övre kant under denna tid, har parningen misslyckats och måste utföras för hand. Obs: Om parningen inte lyckas då skärmenheten är ansluten till nätström samtidigt som det finns batterier i den, avlägsna batterierna eller koppla loss transformatorn innan du utför parningen. Då parningen lyckas töms skärmen och Energy Now -värdet ändras från en streckad linje till 0 Watt. Enheten väntar nu på data från sensorerna. Manuell parning Om antennikonen inte uppenbarar sig på skärmen och Energy Now -värdet visas som en streckad linje, har parningen misslyckats. Välj i detta fall sändarens kanal genom att trycka på skärmenhetens pq -knappar. Det finns sammanlagd 15 kanaler, vilket gör det möjligt att samtidigt använda upp till 15 olika sändare. Välj kanal CH01 genom att trycka på pq -knapparna. Håll därefter q -knappen intryckt i tre sekunder tills antennikonen blinkar i skärmens övre kant. Detta betyder att skärmenheten är färdig att paras med sändaren. Tryck in parningsknappen på sändarens framsida med t.ex. ett uträtat gem och håll knappen intryckt tills sändarens lysdiod blinkar snabbt. Sändaren påbörjar parningen med skärmenheten. Parningen kan ta upp till 40 sekunder. Då parningen har lyckats slutar antennikonen i skärmens övre kant att blinka och visas fast på skärmen. Energy Now -värdet ändras från en streckad linje till 0 Watt. Om du vill ansluta flera sändare måste du välja en ny kanal för varja sändare och utföra parningsprocessen på nytt. Anteckna även vilken kanal varje sändare använder. Installering av sändaren och sensorn LED-valo Paritusnappi Sändaren har en fast monterad 10 mm sensorklämma, och med förpackningen levereras två löstagbara 10 mm sensorer. Lähetin Installera sändaren på ett passligt ställe nära den elkabel du vill mäta med hjälp av kardborrbandet på baksidan av sändaren. Se till att sensorsladden räcks till den kabel som ska mätas utan att sträckas och utan att fastna i vassa kanter. Installera inte sändaren för nära elkabeln för att minska signalstörningar.

14 Sensorn lämpar sig för elkablar som är högst 10 mm tjocka. Tvinga inte sensorn på kabeln. Obs! Endast en certifierad elektriker får utföra ändringar i fastighetens elnätverk och/eller på elmätaren eller säkringsdosan! Detta gäller även installering av sensorn. Du får mera information om elarbeten på adressen 1. Öppna sensorns låsklämma. 2. Välj rätt kabel och placera kabeln i sensorns övre del. 3. Stäng sensorn så att låsklämman klickar på plats. Sensorn börjar genast mäta elströmmen och sändaren skickar mätningsdatan till skärmenheten som visar mätningsdatan i realtid. Trefasströmkälla I Finland används allmänt ett trefaselnätverk, vilket betyder att du behöver tre sensorer för energimätningen. Anslut två extra sensorers DC-kontakter till sändarens DC-kopplingar. Sensorerna bör anslutas till de tre faskablarna (svart, grå och brun). Anslut inte sensorerna till jord- eller nollkabeln.

15 Användning Efter att du har installerat skärmenheten, sändaren och sensorerna och har utfört parningen, kan du justera skärmenhetens inställningar och ta apparaten i dagligt bruk. Skärmenhetens inställningar och funktioner Visar den aktuella strömförbrukningen och det motsvarande CO 2 -utsläppet turvis med 20 sekunders intervall.. Elförbrukningens prognos per timme/dag/ månad turvis med 10 sekunders intervall baserat på strömförbrukningen. Visar strömförbrukningens minskning/ökning som följd av att apparater startas eller stängs av.. Visar inomhustemperaturen. Visar klockslaget. Nollställning och radering av data Enheten kan vid behov nollställas för att tömma all samlad data. 1. Avlägsna batterierna ur skärmenheten eller ta loss transformatorn om enheten är kopplad till elnätet. 2. Håll pq -knapparna intryckta samtidigt och anslut transformatorn till skärmenheten. Skärmen visar följande: 3. När lysdioden blinkar två gånger, släpp pq -knapparna. Lysdioden slutar blinka och lyser stadigt. Skärmen visar alla ikoner och all text i ett ögonblick. Därefter visar skärmen programversionen och sedan är apparatens nollställning och radering av data slutförd. 4. Koppla loss transformatorn från apparaten och anslut den på nytt, eller installera batterierna för att använda apparaten normalt.

16 Visning av sändarkanalerna Om du har parat flera sändare med skärmenheten, utgår enheten från att visa alla sändares ihopräknade data. Du kan visa en enskild sändares data genom att trycka på pq -knapparna. Klockans värde ändras och visar istället kanalens ordningsnummer (CH01 - CH15). På skärmen visas den valda sändarens dåvarande förbrukning i realtid samt den ihopräknade förbrukningen på månadsnivå. Inställning av klockan 1. Håll SET intryckt i tre sekunder för att ställa in klockan. 2. Välj timmen genom att trycka på pq -knapparna och flytta dig till minutvärdet med SET. 3. Välj minuten med pq -knapparna och godkänn klockslaget med SET. 4. Om inte någon knapp vidrörs under en minut i klockinställningsläget, återgår apparaten till normalläget utan att spara inställningen. Klockan fungerar endast i 24 h läget. Visning av den sammanlagda strömförbrukningen 1. Håll SET och p -knapparna intryckta samtidigt i tre sekunder. 2. Skärmen visar den sammanlagda strömförbrukningen enligt bilden nedan. Tangentljud Håll pq -knapparna intryckta för att visa tangentljudens läge. boff betyder att tangentljuden inte är i användning och bon betyder att tangentljuden är i användning. Välj läget med pq -knapparna och bekräfta med SET. Temperatur Apparaten kan visa temperaturen mellan o C. Om temperaturen understiger -9 o C, visar enheten LO o C, och om temperaturen överstiger +50 o C, visar enheten HO o C. Inställning av eltariffen och valutan Inställning av valutan Håll p -knappen intryckt i tre sekunder tills valutaikonen blinkar. Välj valutaenheten med pq -knapparna och bekräfta med SET. 3. Inställning av tariffen Efter att du har ställt in valutan, visas SET på skärmen och 00 blinkar i skärmens nedre hörn. Du kan nu ställa in en till tre tariffer.

17 a. Inställning av en tariff Börja med att trycka på SET, varvid COST -värdet blinkar. Ställ in värdet per kwh genom att trycka på pq -knapparna och flytta dig framåt med SET. Bekräfta till slut med SET. Inställning av flera tariffer Tryck på p -knappen och siffran i skärmens nedre kant stiger till 01, vilket betecknar den första tariffern som ställs in. Tryck på SET för att ställa in tariffen med pq -knapparna. Efter att du har bekräftat tariffen börjar klockslaget blinka. Ställ in den första tariffens starttid med pq -knapparna och SET. Efter att du har bekräftat tiden visar enheten automatiskt 02, varvid du kan mata in den andra tariffens och dess starttid (som fungerar som den första tariffens sluttid). Ställ in den tredje tariffen på samma sätt, varvid enheten återgår till normalläget. Om du endast behöver två tariffer, måste du ändå ställa in alla tre, men välj samma elpris för två tariffer. Strömförbrukningsdatans överföring till din dator Du kan flytta all strömförbrukningsdata som apparaten har insamlat till en dator med hjälp av RJ45-USB -kabeln. Hämta programmet från och installera det med standardinställningarna. Anslut inte datakabeln till datorn innan programmet har installerats.
